Panasonic TY-42TM6P User manual

TQZH468-2
Model No. TY-42TM6P
ItalianoFrançaisEspañolSvenskaDansk EnglishDeutsch
Nederlands
日本語
 PC 入力端子ボード取扱説明書
・ この取扱説明書と保証書をよくお読みのうえ、正しくお使いください 。 そのあと保存し、必要なときにお読みください 。
・ 保証書は「お買い上げ日 ・ 販売店名」などの記入を必ず確かめ、販売店からお受け取りください 。
・ 製造番号は安全確保上重要なものです 。 お買い上げの際は、製品本体と保証書の製造番号をお確かめください 。
保証書別添付
PC Input Terminal Board
Operating Instructions
Before connecting, operating or adjusting this product, please read these
instructions completely. Please keep this manual for future reference.
PC-Eingang-Terminal-Board
Bedienungsanleitung
Vor dem Anschluß, Betrieb oder der Einstellung dieses Gerätes lesen Sie bitte diese
Bedienungsanleitung vollständig durch.
Bitte heben Sie diese Bedienungsanleitung als zukünftige Referenz sorgfältig auf.
PC-ingang aansluitingenkaart
Gebruiksaanwijzing
Lees de gebruiksaanwijzing aandachtig door voordat u het apparaat aansluit,
bedient of afstelt.
Bewaar de gebruiksaanwijzing voor eventuele latere naslag.
Dispositivo terminale per ingresso da PC
Istruzioni per l’uso
Prima di collegare, utilizzare o regolare questo apparecchio, leggere attentamente le
presenti istruzioni.
Conservare poi il manuale per ogni eventuale futura consultazione.
Carte de connexion d'entrée PC
Mode d'emploi
Avant d'effectuer quelque raccordement que ce soit ou de régler l'appareil, veuillez
lire attentivement ce mode d'emploi.
Conservez ce mode d'emploi pour référence.
Tarjeta de terminales de entrada PC
Manual de instrucciones
Antes de conectar, utilizar o ajustar este producto, lea completamente este manual
de instrucciones.
Guarde este manual para consultarlo en el futuro en caso de ser necesario.
PC input-terminalkor
Betjeningsvejledning
Læs hele denne betjeningsvejledning, før der foretages tilslutninger, betjeninger eller
justeringer af dette produkt.
Gem betjeningsvejledningen til fremtidig brug.
Uttagsplatta för datoringång
Bruksanvisning
Läs noga denna bruksanvisning före anslutning, användning eller
justering av denna produkt.
Bevara bruksanvisningen för framtida referens.

2

3
 本製品の取り付け、取り外し、移動の際は
必ずディスプレイ本体の電源を切りコン
セントから電源プラグを抜いてください
本製品を分解したり、改造しないでくだ
さい
電源プラグ
を抜く
分解禁止
電源プラグをコンセントに接続した
まま行うと、感電・故障の原因にな
ります。
火災・感電・動作不良の原因になり
ます。
煙が出たり、変な臭いや音がしたら、す
ぐにコンセントから電源プラグを抜いて
ください
電源プラグ
を抜く
そのまま使用すると火災・感電の原因
となります。
本製品の取り付け、取り外しは当社指定
のサービス窓口にご依頼ください。
警告

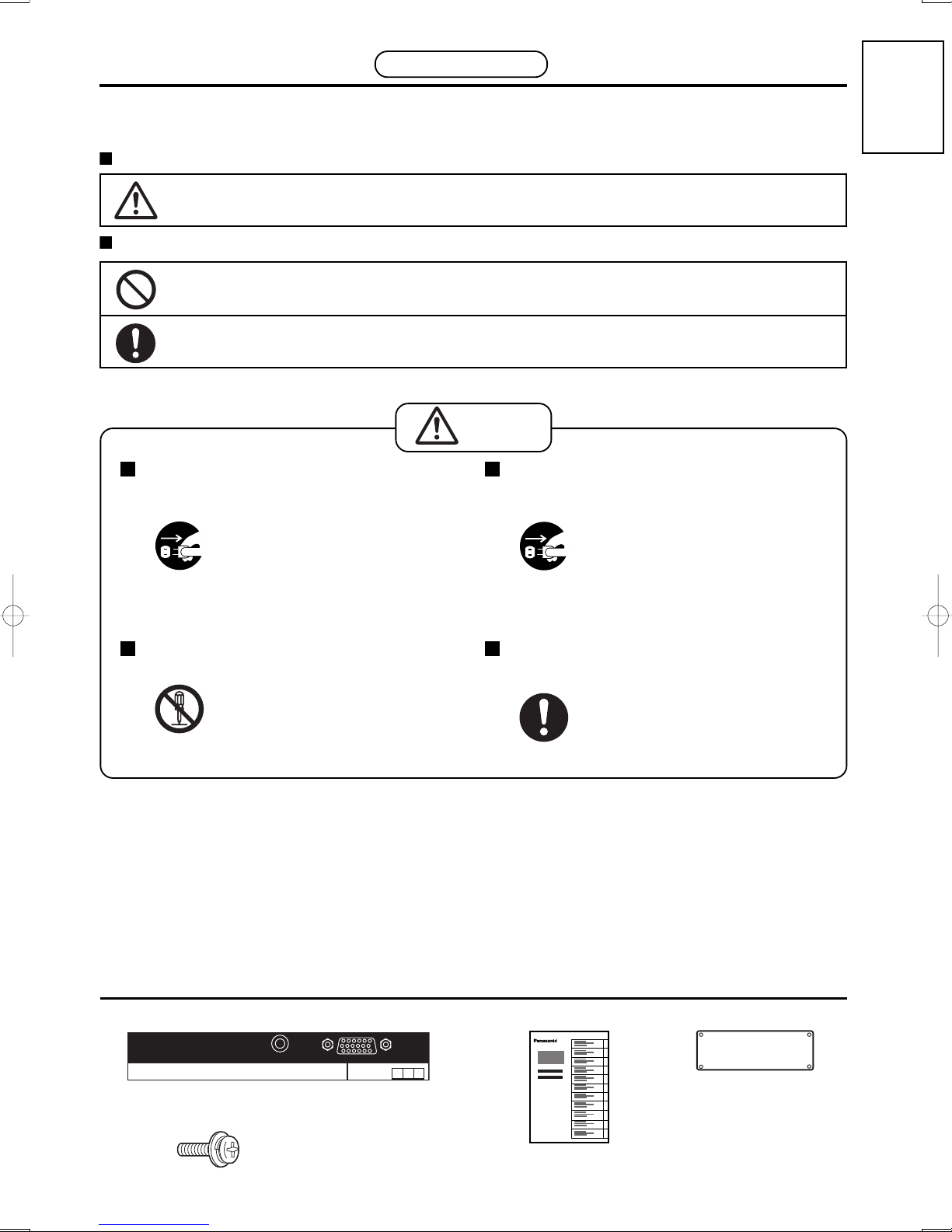

付属品の確認
□端子表示シート（1 枚）
安全上のご注意必ずお守りください
お使いになる人や他の人への危害、物的損害を未然に防止するため、必ずお守りいただきたいことを、次のように
説明しています。
お守りいただきたい内容の種類を、次の絵表示で区分し、説明しています。
このような絵表示は、してはいけない「禁止」内容です。
このような絵表示は、必ず実行していただきたい「指示」内容です。
この表示の欄は、「死亡または重傷を負うことが想定される危害の程度」です。
表示内容を無視して誤った使い方をしたときに生じる危害や物的損害の程度を、次の表示で説明しています。
●本製品のコネクター部分には直接、手を触れないでください。
静電気が流れ、部品が破壊される場合があります。
また静電気は衣服や人体からも発生するため、スチールキャビネットなどの金属製のものに触れて、静電気を
逃がした後で行ってください。
●接続ケーブルなどの部品は、必ず付属品または指定品をご使用ください。
故障や動作不良の原因になります。
（バックカバーへの貼り付け用）
□端子ボード交換方法説明書 □スロットカバー
（2 スロットサイズの端子ボード
を取り外し、本製品を取り付け
た場合に、空スロットにカバー
として取り付けてください。）
日本語
□ねじ× 4
AUDIO
COMPONENT/RGB IN SLOT 3
12
警告

4
接続
SLOT
3
12
AUDIO
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
COMPONENT/RGB IN
パソコンの音声出力端子の種類
により、市販のケーブルで接続
ステレオミニ
ピンプラグ（M3）
市販の変換アダプター
（必要なとき）
ミニ D-sub15 ピンケーブル
（市販品）
パソコン
接続できるパソコン信号の種類
対応可能なパソコン入力信号の種類は、ディスプレイの取扱説明書をご覧ください。
●ディスプレイのプラグ・アンド・プレイ（DDC1/2B）に対応していないパソコンは接続時の設
定が必要です。
●パソコンのモデルによっては、本機と接続できないものもあります。
●PC-98シリーズ（D-sub15 ピン端子の機種）やMacintoshのパソコンを接続する場合には必
要に応じて市販の変換アダプターをお使いください。
※パソコンのミニ D-sub15 ピン端子が、DOS/Vに対応している機種は、変換アダプターは必要ありません。
●この端子（ミニ D-sub15 ピン）は、コンポーネント（色差）ビデオ信号に対応しております。
 入力信号に合わせて初期設定（SETUP）でコンポーネントかRGB入力の選択を行なってください。
●対応可能な入力信号は本体取説をご参照下さい
。
●この端子（ミニ D-sub15 ピン）は、
DPMS 機能には対応して おりません 。
パソコン入力端子（ミニ D-sub15 ピン）のピン配列と信号名
お願い
お知らせ
1
678
3
9
45
10
1514131211
2
ピンNo. 信号名

ピンNo. 信号名

ピンNo. 信号名

R（PR/CR）
 G（Y）
B（PB/CB）
GND（アース）
GND（アース）
GND（アース）
GND（アース）
GND（アース）
NC（無接続）
GND（アース）
GND（アース）
SDA
HD／SYNC
VD
SCL
日本語
本端子ボードの装着できるディスプレイ本体のスロット番号
2 スロットモデル Slot1,Slot2
3 スロットモデル Slot1,Slot2,Slot3

5
日本語
保証とアフターサービス（よくお読みください）
修理を依頼されるときご連絡いただきたい内容
ご 氏 名
ご 住 所
電 話 番 号
製品名・品番
お買い上げ日
故障または異常の内容
訪問ご希望日
修理・お取り扱い・お手入れなどのご相談は……
まず、お買い上げの販売店へお申し付けください。
保証書（別添付）
お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け
取りください。よくお読みのあと、保存してください。
保証期間
お買い上げ日から本機は 1 年間。
修理を依頼されるとき
組み合わせをされた機器の「取扱説明書」もよくお読みのうえ、直らないときは
電源プラグを抜いて、お買い上げの販売店へご連絡ください。
● 保証期間中は
保証書の規定に従って出張修理をさせていただきます。
● 保証期間を過ぎているときは
修理すれば使用できる製品については、ご要望により修理させていただきます。
下記修理料金の仕組みをご参照のうえ、ご相談ください。
● 修理料金の仕組み
修理料金は、技術料・部品代・出張料などで構成されています。
技術料は、診断・故障個所の修理および部品交換・調整・修理完了時の点検な
どの作業にかかる費用です。
部品代は、修理に使用した部品および補助材料代です。
出張料は、お客様のご依頼により製品のある場所へ技術者を派遣する場合の費
用です。
補修用性能部品の保有期間
当社は、この PC 入力端子ボード の補修用性能部品を、製造打ち切り後 8 年保有してい
ます。
注）補修用性能部品とは、その製品の機能を維持するために必要な部品です。
付近の見取図、目印など。
呼び出しでもけっこうです。
お手もとの保証書をご覧ください。
詳しくお願いします。
松下電器産業株式会社 映像・ディスプレイデバイス事業グループ
〒 571-8504 大阪府門真市松生町 1 番 15 号 （06）6905 − 5574
© 2005 Matsushita Electric Industrial Co.,Ltd.（松下電器産業株式会社） All Rights Reserved.
ご相談窓口における個人情報のお取り扱い
松下電器産業株式会社およびその関係会社は、お客様の個人情報やご相談内容を、ご相談への対応や修理、その
確認などのために利用し、その記録を残すことがあります。また、個人情報を適切に管理し、修理業務等を委託
する場合や正当な理由がある場合を除き、第三者に提供しません。お問い合わせは、ご相談された窓口にご連絡
ください。

6

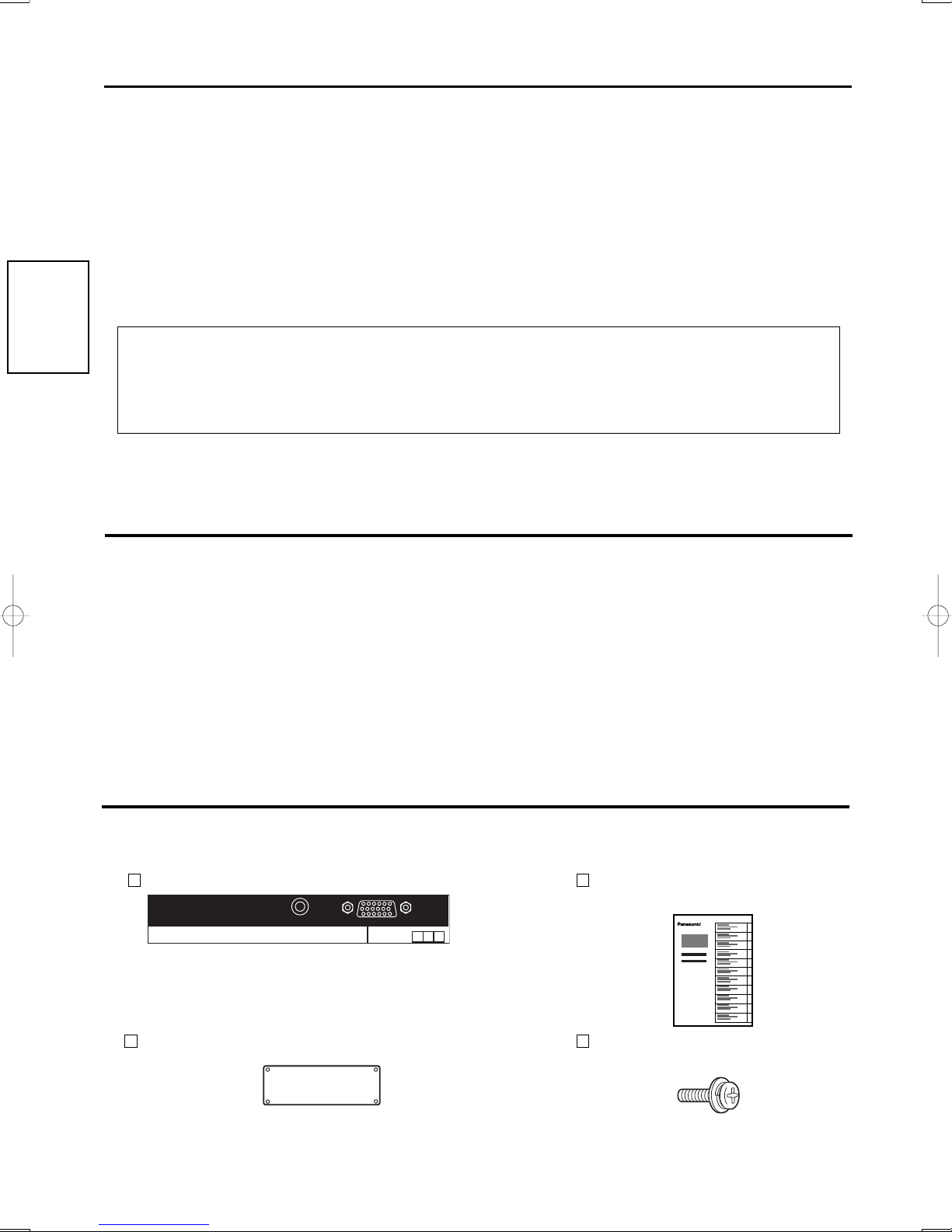

Safety Precautions (be sure to observe)
Terminal function label (1 sheet)
Accessories
Check to make sure that the following accessories are included in the Terminal board package:
Terminal board replacement
Instructions
Slot cover
(To install this Terminal Board, remove an existing dual size
Terminal Board and fit it into the now blank slot. )
English
Screw ×4
AUDIO
COMPONENT/RGB IN
SLOT
3
12
(Affix this label to the applicable slot of the rear panel of the
display.)
Handling Cautions
•Do not touch connector contacts with hands directly.
To avoid electrostatic damage to internal parts, before handling this product touch a large metallic object such
as a steel cabinet to discharge yourself.
•Be sure to use the supplied cable or specified parts for interconnection.
To avoid malfunction or failure, do not use parts other than those recommended.
WARNING
•Never attempt to disassemble or modify this product.
To avoid fire, shock, or failure.
•If you sense smoke, an odd odor, or unusual noises while in operation, immediately unplug the display.
Switch off the display and unplug the power cord plug from the supply outlet.
To avoid fire or shock, do not leave the power of the display turned on.
•To avoid shock or other problems, do not leave the power cord plug plugged into the supply outlet.
•Please contact our designated service department for installation or change of this Product.
To Service personnel:
Before removing or installing the Terminal Board, be sure to turn power of the display off and unplug
the power cord plug from the supply outlet.

7

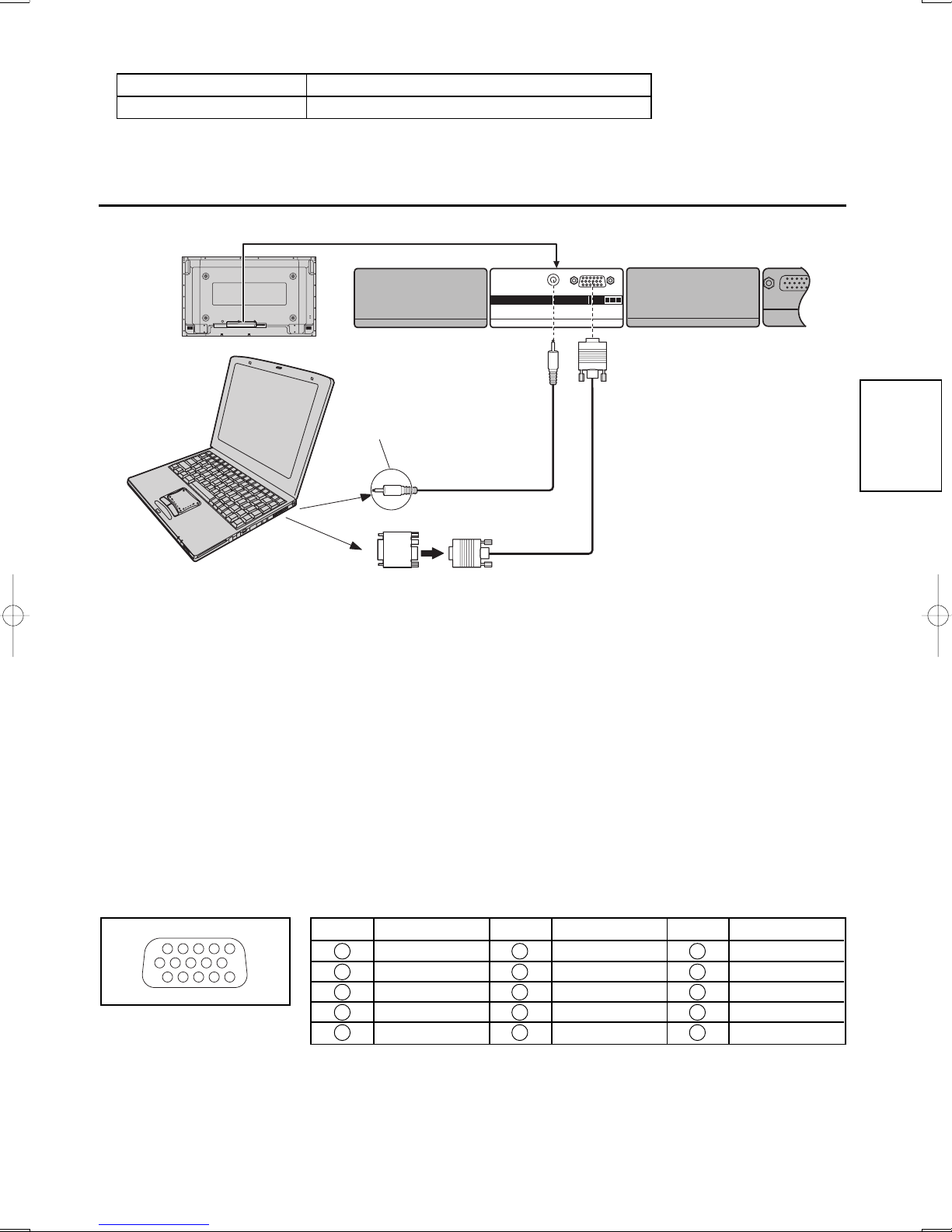

Connection
English
SLOT
3
12
AUDIO
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
COMPONENT/RGB IN
Conversion adapter
(if necessary)
PC cable
RGB
Audio
Stereo plug
Connect a cable which matches
the audio output terminal on the
computer.
D-sub 15p
computer
Notes:
(1) The PC input terminals are DDC1/2B-compatible. If the computer being connected is not DDC1/2B-compatible, you
will need to make setting changes to the computer at the time of connection.
(2) Some PC models cannot be connected to the set.
*There is no need to use an adapter for computers with DOS/V compatible D-sub 15P terminal.
(3) The computer shown in the illustration is for example purposes only.
(4) Additional equipment and cables shown are not supplied with this set.
(5) Component Input is possible with the pin 1, 2, 3 of the D-sub 15P Connector.
(6) For details of compatibility with input signals, please refer to Display operating instructions.
(7) D-sub 15P connector does not support the DPMS function.
Signal Names for D-sub 15P Connector
Pin Layout for PC Input
Terminal
1
678
3
9
45
10
1514131211
2
Pin No.
1
2
3
4
5
Pin No.
6
7
8
9
10
Pin No.
11
12
13
14
15
Signal Name
R (PR/CR)
G (Y)
B (PB/CB)
GND (Ground)
GND (Ground)
Signal Name
GND (Ground)
GND (Ground)
GND (Ground)
NC (not connected)
GND (Ground)
Signal Name
GND (Ground)
SDA
HD/SYNC
VD
SCL
Slot Nos. of the display unit that are compatible with terminal board attachments.
2 slots model Slot1 , Slot2
3 slots model Slot1 , Slot2 , Slot3

8

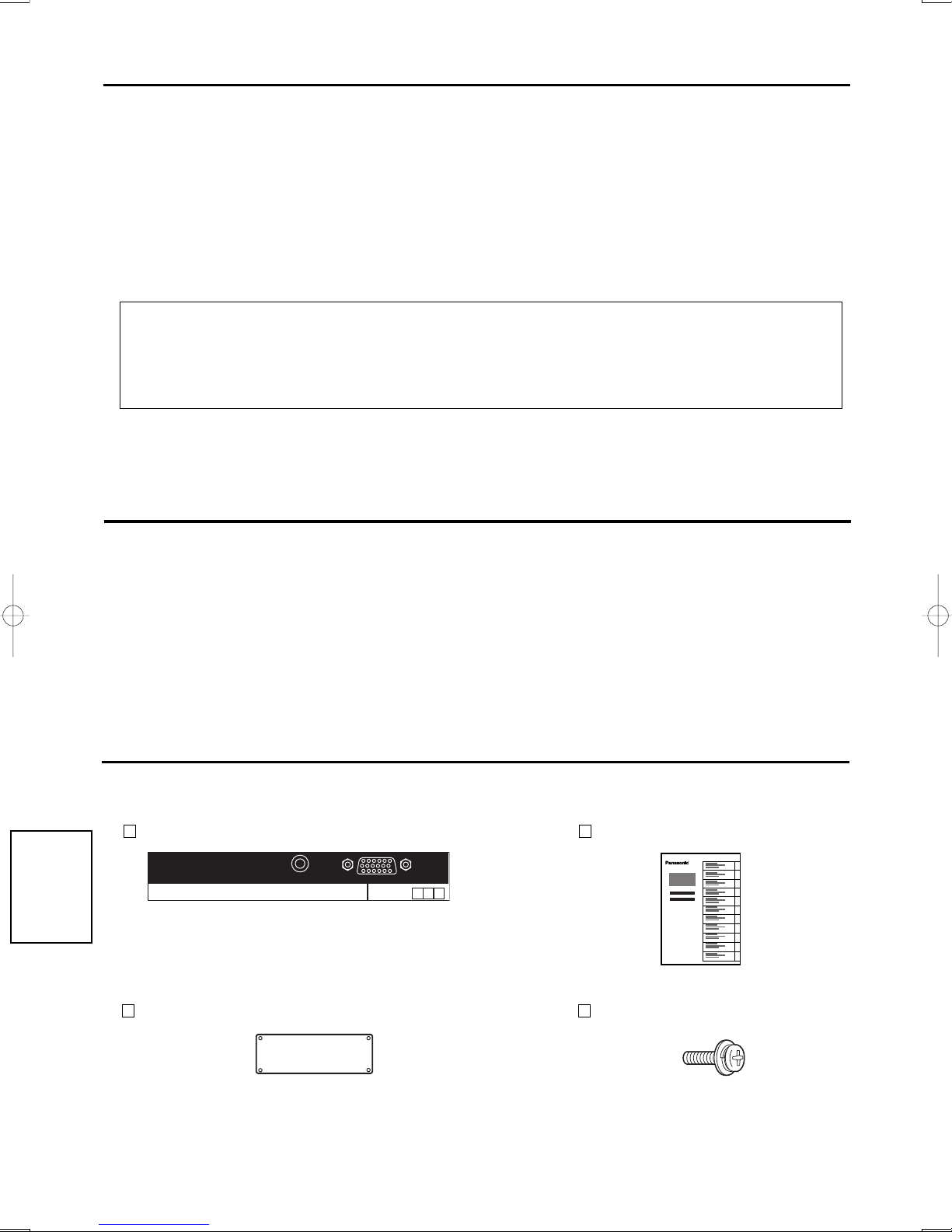

Sicherheitsmaßnahmen (bitte beachten)
Aufkleber für Terminal-Funktion (1 Blatt)
Mitgeliefertes Zubehör
Bitte überprüfen Sie, daßdas folgende Zubehör in der Packung des Terminal-Boards mitgeliefert ist:
Anleitung zum Austauschen des
Terminal-Boards
Steckplatzabdeckung
(Zur Installation dieses Terminal-Boards das vorhandene
doppelgroße Terminal-Board entfernen und es in den leeren
Steckplatz einsetzten.)
Deutsch
Schrauben ×4
AUDIO
COMPONENT/RGB IN SLOT 3
12
(Diesen Aufkleber an dem entsprechenden Steckplatz
auf der Rückseite des Displays aufkleben.)
Vorsicht bei der Handhabung
•Bitte wenden Sie sich an die entsprechende Service-Abteilung für die Installation oder den Austausch
dieses Produktes.
Hinweis für das Wartungspersonal:
Vor dem Entfernen oder Installieren des Terminal-Boards ist sicherzustellen, daßdas Display
ausgeschaltet und der Netzstecker von der Steckdose abgetrennt ist.
WARNUNG
•Niemals versuchen, dieses Gerät zu zerlegen oder zu modifizieren.
Zur Vermeidung von Feuer, elektrischem Schlag oder Fehlfunktionen.
•Wenn Rauch aus dem Gerät austritt, ungewöhnlicher Geruch festgestellt wird oder nicht normale
Geräusche während des Betriebs auftreten, sollte das Display sofort von der Steckdose abgetrennt
werden.
Das Display ausschalten und den Stecker von der Steckdose abtrennen.
Zur Vermeidung von Feuer oder elektrischem Schlag sollte das Display nicht unbeaufsichtigt eingeschaltet
gelassen werden.
•Zur Vermeidung von elektrischem Schlag und anderen Problemen sollte der Netzstecker nicht in der
Steckdose belassen werden.
•Nicht die Steckkontakte mit den Händen direkt berühren.
Zur Vermeidung von elektrostatischen Schäden der internen Bauteile sollte vor der Handhabung dieses Gerätes
immer ein großer Metallgegenstand, z.B. ein Stahlschrank zum Ableiten von elektrischer Energie berührt werden.
•Sicherstellen, daßdas mitgelieferte Kabel oder die vorgeschriebenen Bauteile für die Anschlüsse
verwendet werden.
Zur Vermeidung von Fehlfunktionen oder Ausfällen sollten keine anderen Bauteile als die empfohlenen verwendet
werden.

9
Anschlüsse
SLOT
3
12
AUDIO
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
COMPONENT/RGB IN
Adapterstecker
(falls notwendig)
PC-Kabel
RGB
Audio
Stereostecker
Ein für die Audioausgangsbuchse
des Computers passendes Kabel
verwenden.
D-sub 15polig
computer
Am 15poligen D-Sub-Stecker anliegende Signale
Klemmenbelegung des
PC-Eingangsbuchse
Klemme
1
2
3
4
5
Klemme
6
7
8
9
10
Klemme
11
12
13
14
15
Signal
R (PR/CR)
G (Y)
B (PB/CB)
GND (Masse)
GND (Masse)
Signal
GND (Masse)
GND (Masse)
GND (Masse)
NC (nicht verwendet)
GND (Masse)
Signal
GND (Masse)
SDA
HD/SYNC
VD
SCL
Hinweise:
(1) Die PC-Eingangsbuchsen sind DDC1/2B-kompatibel. Falls der anzuschließende Computer nicht mit DDC1/2B
kompatibel ist, mußder Computer beim Anschließen entsprechend eingestellt werden.
(2) Es gibt auch Computer, die sich nicht am display anschließen lassen.
* Für den Anschlußeines DOS/V-kompatiblen Computers mit einer 15poligen D-Sub-Buchse ist kein Adapter
notwendig.
(3) Der in der Abbildung gezeigte Computer dient nur zur Erklärung.
(4) Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang dieses Gerätes eingeschlossen.
(5) Component-Eingang ist mit den Stiften 1, 2, 3 des 15-poligen D-Sub-Steckanschlusses möglich.
(6) Für Hinweise zur Kompatibilität mit Eingangssignalen siehe die Bedienungsanleitung des displays
1
678
3
9
45
10
1514131211
2
Deutsch
(7) Der 15P D-Sub-Steckanschlußunterstützt nicht die DPMS-Funktion.
Steckplatznummern auf dem display, die mit dem Terminal-Board-Zubehör kompatibel sind.
Modell mit 2 Steckplätzen Steckplatz 1, Steckplatz 2
Modell mit 3 Steckplätzen Steckplatz 1, Steckplatz 2, Steckplatz 3

10
Nederlands
Veiligheidsmaatregelen (belangrijke informatie)
Bijgeleverde accessoires
Controleer of de onderstaande accessoires en onderdelen in de verpakking van de aansluitingenkaart zijn:
Aansluitingen-functielabel (1 vel) Handleiding voor vervangen van
aansluitingenkaart
Afdekkapje van sleuf
(Om deze aansluitingenkaart aan te brengen, verwijdert u
de aanwezige dubbel-formaat aansluitingenkaart en
steekt dan deze kaart in de lege sleuf.)
Schroef ×4
(Plak dit label op de juiste sleuf op het achterpaneel
van het display.)
Behandeling van het product
WAARSCHUWING
•Probeer het product nooit te demonteren of er wijzigingen in aan te brengen.
Dit kan namelijk resulteren in brand, een elektrische schok of een defecte werking.
•Als er rook is, een vreemde geur of vreemde geluiden tijdens het gebruik, moet u de stekker van het
beeldscherm meteen uit het stopcontact trekken.
Schakel het beeldscherm uit en trek de stekker uit het stopcontact.
Om brand of een elektrische schok te voorkomen, mag u het beeldscherm niet ingeschakeld laten.
•Om een elektrische schok of andere problemen te voorkomen, mag u het netsnoer niet in het stopcontact
laten.
• Neem contact op met de opgegeven servicedienst voor het uitvoeren van de installatie of om wijzigingen
aan dit product aan te brengen.
Aan het onderhoudspersoneel:
Voordat u de aansluitingenkaart verwijdert of installeert, moet u het beeldscherm uitschakelen en de
stekker uit het stopcontact trekken.
•Raak de contacten van de aansluitingen niet rechtstreeks met uw handen aan.
Om elektrostatische beschadiging van de inwendige onderdelen te voorkomen, dient u eerst een groot metalen
voorwerp zoals een stalen kast aan te raken, om een eventuele elektrostatische lading te ontladen, voordat u het
product vastpakt.
•Gebruik altijd de bijgeleverde kabel of andere voorgeschreven onderdelen voor het maken van de
verbindingen.
Om een defect of beschadiging te voorkomen, mogen uitsluitend de voorgeschreven onderdelen worden gebruikt.
AUDIO
COMPONENT/RGB IN SLOT 3
12

11
Nederlands
Aansluitingen
SLOT
3
12
AUDIO
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
COMPONENT/RGB IN
Adapter
(indien nodig)
PC kabel
RGB
Audio
Stereostekker
Sluit een kabel aan die past op
de audiosignaaluitgang van de
computer.
D-sub 15p
computer
1
678
3
9
45
10
1514131211
2
Opmerkingen:
(1) De PC signaalingangen zijn DDC1/2B-compatibel. Als de computer die wordt aangesloten niet DDC1/ 2B-compatibel
is, dient u bij het maken van de verbinding de instellingen op de computer te wijzigen.
(2) Bepaalde PC modellen kunnen niet op het scherm toestel aangesloten worden.
*Voor computers met een DOS/V compatibele D-sub 15P ingang is gebruik van een adapter niet nodig.
(3) De computer die in de afbeelding wordt aangegeven dient uitsluitend als voorbeeld.
(4) De afgebeelde aanvullende apparatuur en kabels worden niet bij dit toestel meegeleverd.
(5) Component-invoer is mogelijk met pin 1, 2, 3 van de D-sub 15P connector.
(6) Voor verdere informatie over compatibiliteit met ingangssignalen, raadpleegt u de gebruiksaanwijzing van de
display.
(7) De D-sub 15P connector ondersteunt de DPMS functie niet.
Signaalnamen voor D-sub 15P connector
Pinrangschikking voor
PC signaalingang
Pin nr.
1
2
3
4
5
Pin nr.
6
7
8
9
10
Pin nr.
11
12
13
14
15
Signaalnaam
R (PR/CR)
G (Y)
B (PB/CB)
GND (Massa)
GND (Massa)
Signaalnaam
GND (Massa)
GND (Massa)
GND (Massa)
NC (niet aangesloten)
GND (Massa)
Signaalnaam
GND (Massa)
SDA
HD/SYNC
VD
SCL
Sleufnummers van het beeldscherm die geschikt zijn voor aansluitingenkaarten.
Model met 2 sleuven Sleuf 1, Sleuf 2
Model met 3 sleuven Sleuf 1, Sleuf 2, Sleuf3

12
Italiano
Precauzioni di sicurezza (da osservare strettamente)
Accessori
Etichetta delle funzioni del
terminale (1 foglio)
Controllare che i seguenti accessori siano contenuti nell'imballaggio della scheda per terminale di sintonizzatore.
Istruzioni per la sostituzione della
scheda per terminale
Copertura dello slot
(Per installare questa scheda terminale, rimuovere dallo slot
la scheda terminale dual-size esistente, quindi inserire la
nuova scheda.)
Vite ×4
(Applicare questa etichetta alla relativa fessura ubicata
sul pannello posteriore dello schermo.)
Precauzioni per l'uso
ATTENZIONE
•Non tentare, per nessun motivo, di smontare o modificare questo apparecchio.
Tali azioni possono risultare in incendi, folgorazioni o disfunzioni dell'apparecchio.
•In caso di presenza di fumo, di odori strani o di rumori sospetti nel corso del funzionamento, staccare
immediatamente il cavo di alimentazione dalla presa di corrente di rete.
In questi casi spegnere lo schermo e staccare il cavo di alimentazione dalla presa di corrente alternata di rete.
Per evitare possibili incendi o folgorazioni, non lasciare mai acceso lo schermo quando non viene utilizzato.
•Per evitare possibili folgorazioni, o altri simili problemi, non lasciare il cavo di alimentazione inserito
nella presa di corrente alternata di rete.
•Per l’installazione dell’apparecchio, o per modifiche al suo posizionamento, rivolgersi sempre alla
apposita sezione della nostra società, incaricata del servizio.
Al personale di servizio:
Prima di togliere o installare la scheda dei terminali, verificare di aver spento lo schermo e di aver
staccato il cavo di alimentazione dalla presa di corrente alternata di rete.
•Non toccare direttamente con le mani i contatti dei connettori.
Per evitare possibili danni di origine elettrostatica alle parti interne dell’apparecchio, prima di toccare l’apparecchio
per trasporto o altro toccare sempre un qualche oggetto metallico di grandi dimensioni, quale un grande mobile
di metallo, o i tubi del riscaldamento di casa, per scaricare l’elettrica statica presente sul proprio corpo.
•Per i vari collegamenti usare solamente il cavo fornito, o le parti specificate.
Per evitare possibili disfunzioni o rotture, non usare parti o pezzi diversi da quelli consigliati.
AUDIO
COMPONENT/RGB IN SLOT 3
12

13
Italiano
Collegamenti
SLOT
3
12
AUDIO
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
COMPONENT/RGB IN
Adattatore di
conersione
(se necessario)
Cavo PC
RGB
Audio
Spinotto stereo
Utilizzare un cavo che si adatti
al terminale di uscita audio del
computer.
D-sub 15p
computer
1
678
3
9
45
10
1514131211
2
Note:
(1) I terminali di ingresso dei PC sono compatibili con le prese DDC1/2B. Se il computer da collegare non ècompatibile
con questo standard, ènecessario modificare le impostazioni del computer al momento del collegamento.
(2) Alcuni modelli di PC non possono essere collegati a questo tipo di schermo.
*Non èrichiesto l'utilizzo di un adattatore per computer con terminali D-sub a 15 piedini DOS/V compatibili.
(3) Il computer illustrato in figura ha solo uno scopo esemplificativo.
(4) I cavi e gli ulteriori componenti illustrati in figura non sono forniti con lo schermo.
(5) L’ingresso del tipo a componente èpossibile tramite i poli 1, 2 e 3 del connettore D-sub a 15 poli.
(6) Per dettagli sulla compatibilitàdei segnali, vedere il manuale di istruzioni dello schermo.
(7) Il connettore D-sub a 15 poli non consente l’uso della funzione DPMS.
Nomi dei segnali per il connettore D-sub a 15 piedini
Disposizione dei piedini per
il terminale di ingresso PC
No. piedino
1
2
3
4
5
No. piedino
6
7
8
9
10
No. piedino
11
12
13
14
15
Segnale
R (PR/CR)
G (Y)
B (PB/CB)
GND (terra)
GND (terra)
Segnale
GND (terra)
GND (terra)
GND (terra)
NC (non collegato)
GND (terra)
Segnale
GND (terra)
SDA
HD/SYNC
VD
SCL
Numeri delle fessure dello schermo compatibili con il montaggio della scheda dei terminali.
Modelli con 2 fessure Fessura 1 e Fessura 2
Modelli con 3 fessure Fessura 1 , Fessura 2 e Fessura 3

14
Français
Précautions relatives àla sécurité(àrespecter impérativement)
Accessoires
Assurez-vous que les accessoires suivants font bien partie de l'emballage de la carte de connexion:
Etiquette de fonction de la carte
de connexion (1 pièce)
Instructions de remplacement de
la carte de connexion
Cache de fente
(Pour installer cette carte de connexion, retirez la carte
double présente dans l'appareil et introduisez celle-ci dans la
fente ainsi libérée.)
Vis ×4
(Apposez l’étiquette sur la fente utilisée du panneau
arrière de l’écran.)
Précautions de manipulation
AVERTISSEMENT
•Ne tentez pas de démonter ni de modifier cet appareil.
Cela afin d'éviter les risques d'incendie, de secousse électrique ou d'anomalie.
•Si vous sentez une odeur de fumée ou une odeur anormale, si des bruits inhabituels se produisent
pendant le fonctionnement, débranchez immédiatement l’écran.
Mettez l’écran hors tension et débranchez-le de la prise secteur.
Pour éviter tout risque d’incendie ou d’électrocution, ne laissez pas l’écran sous tension.
•Pour éviter tout risque d’électrocution, ne laissez pas la fiche du cordon d’alimentation branchée sur
la prise secteur.
• Pour l’installation ou la modification de cet appareil, veuillez prendre contact avec notre service d’entretien
désigné.
A l'attention du personnel d'entretien:
Avant de déposer ou d’installer la carte de connexion, assurez-vous que l’écran est hors tension et
débranchez la fiche du cordon d’alimentation de la prise secteur.
•Ne touchez pas les contacts du connecteur directement avec les mains.
Pour éviter que les organes internes ne soient endommagés par une décharge d’électricitéstatique, touchez un
objet métallique de grande taille, par exemple une armoire métallique, pour vous décharger de l’électricité
accumulée avant de manipuler l’appareil.
•Pour effectuer l’interconnexion, n’utilisez que le câble et les pièces fournis.
Pour éviter une anomalie de fonctionnement ou une panne, n’utilisez aucune pièce autre que celles prescrites.
AUDIO
COMPONENT/RGB IN SLOT 3
12

15
Français
Raccordements
SLOT
3
12
AUDIO
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
COMPONENT/RGB IN
Adaptateur de
conversion
(si nécessaire)
Câble PC
RVB
AUDIO
Fiche stéréo
Branchez un aâble
correspondant àla borne de
sortie audio de l’ordinateur.
D-sub 15 broches
Ordinateur
Noms des signaux pour le connecteur D-sub 15 broches
Disposition des broches pour
la borne d’entrée PC
N°de broche
1
2
3
4
5
N°de broche
6
7
8
9
10
N°de broche
11
12
13
14
15
Nom du signal
R (PR/CR)
V (Y)
B (PB/CB)
GND (masse)
GND (masse)
Nom du signal
GND (masse)
GND (masse)
GND (masse)
NC (non branché)
GND (masse)
Nom du signal
GND (masse)
SDA
HD/SYNC
VD
SCL
Remarques:
(1) Les bornes d’entrée PC sont compatibles avec DDC1/2B. Si l’ordinateur branchén’est pas compatible avec DDC1/
2B, vous devrez changer les réglages de l’ordinateur au moment du branchement.
(2) Certains modèles de PC ne peuvent pas être raccordés àl’écran.
*Il n’est pas nécessaire d’utiliser un adaptateur pour les ordinateurs équipés d’une borne D-sub 15 broches com-
patible avec DOS/V.
(3) L’ordinateur représentédans l’illustration est un exemple seulement.
(4) Les équipements et les câbles complémentaires représentés sur cette illustration ne sont pas fournis avec cet
appareil.
(5) L'entrée pour les composantes peut se faire au moyen des broches 1, 2 et 3 du connecteur D-sub à15 broches.
(6) Pour de plus amples détails concernant la compatibilitéavec les signaux d'entrée, reportez-vous au mode d'emploi
qui accompagne l'écran.
(7) Le connecteur D-sub 15 broches n'est pas prévu pour la fonction DPMS
1
678
3
9
45
10
1514131211
2
Numéros de fentes de l’écran compatibles avec les cartes de connexion accessoires.
Modèle à2 fentes Fentes1 , Fentes2
Modèle à3 fentes Fentes1 , Fentes2 , Fentes3

16
Español
Precauciones de seguridad (Asegúrese de cumplir estas precauciones)
Accesorios
Asegúrese de que en el paquete de la tarjeta de terminales se encuentren los accesorios siguientes:
Etiqueta de funciones de
terminales (1 hoja)
Instrucciones para el reemplazo de
la tarjeta de terminales
Tapa de ranura
(Para instalar esta tarjeta de terminales, quite una tarjeta de
terminales de tamaño doble que ya estéinstalada y
coloque esta tarjeta en la ranura que queda vacía.)
Tornillo ×4
(Fije esta etiqueta en la ranura aplicable del
panel trasero de la pantalla.)
Precauciones de manejo
ADVERTENCIA
•No intente nunca desmontar o modificar este producto.
Para evitar un incendio, descarga eléctrica o fallo.
•Si nota humo, un mal olor o ruidos extraños durante el funcionamiento, desenchufe inmediatamente
la pantalla.
Apague la pantalla y desenchúfela de la toma de corriente.
Para evitar un incendio o una descarga eléctrica, no deje conectada la alimentación de la pantalla.
•Para evitar descargas eléctricas u otros problemas, no deje enchufada la clavija del cable de alimentación
en la toma de corriente.
• Póngase en contacto con nuestro departamento de servicio designado para instalar o cambiar este producto.
Al personal de servicio:
Antes de retirar o instalar la tarjeta de terminales, asegúrese de desconectar la alimentación de la
pantalla y desenchufar la clavija del cable de alimentación de la toma de corriente.
•No toque directamente con las manos los contactos de los conectores.
Para evitar que la electricidad estática estropee las partes internas, antes de manejar este producto, toque un
objeto metálico grande como, por ejemplo, un armario de acero para descargarse usted mismo de la electricidad
estática.
•Asegúrese de utilizar los cables suministrados y las partes especificadas para hacer la interconexión.
Para evitar fallos del funcionamiento y otros problemas, no utilice otras partes diferentes de las recomendadas.
AUDIO
COMPONENT/RGB IN SLOT 3
12

17
Español
Conexiones
SLOT
3
12
AUDIO
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
COMPONENT/RGB IN
Adaptador de conversión
(si fuera necesario)
Cable PC
RGB
Audio
Enchufe estéreo
Connect un cable que coincida con el
terminal de salida de audio en la
computadora
D sub 15patillas
ordenador
Nombres de las señales del conector D sub 15 patillas
N°patilla
1
2
3
4
5
N°patilla
6
7
8
9
10
N°patilla
11
12
13
14
15
Nombre de la señal
R (PR/CR)
G (Y)
B (PB/CB)
GND (tierra)
GND (tierra)
Nombre de la señal
GND (tierra)
GND (tierra)
GND (tierra)
NC (no conectado)
GND (tierra)
Nombre de la señal
GND (tierra)
SDA
HD/SYNC
VD
SCL
Notas:
(1) Los terminales de entrada PC son compatibles con DDC1/2B. Si que se conecta no es compatible con DDC1/2B,
necesitaráhacer los cambios de ajuste en el momento de la conexión.
(2) Algunos modelos de PC no pueden conectarse a la pantalla.
*No es necesario un adaptador para con terminal D sub 15 patillas compatibles con DOS/V.
(3) Esta figura es sólo a modo de ejemplo.
(4) Los equipos y cables adicionales de la figura no se suministran con este equipo.
(5) La entrada de componente es posible con las patillas 1, 2 y 3 del conector D sub de 15 patillas.
(6) Para conocer detalles de la compatibilidad con las señales de entrada, consulte las instrucciones de funcionamiento
de la pantalla.
(7) El conector D-sub de 15 patillas no es compatible con la función DPMS.
Forma de las patillas para el
terminal de entrada PC
1
678
3
9
45
10
1514131211
2
Números de ranuras de la pantalla que son compatibles con los accesorios de tarjetas de terminales.
Modelo de 2 ranuras Ranura 1, ranura 2
Modelo de 3 ranuras Ranura 1, ranura 2, ranura 3

18
Säkerhetsföreskrifter (observera noga dessa)
Svenska
Medföljande tillbehör
Uttagens funktionsetikett (1 ark)
Kontrollera att följande tillbehör medföljer i uttagsplattans förpackning:
Anvisningar för byte av uttagsplattan
Öppningslock
(Installera denna uttagsplatta genom att avlägsna den
existerande uttagsplattan av dubbel storlek och anpassa den
till den nu tomma öppningen.)
Skruv ×4
(Fäst denna etikett vid lämplig skåra påbaksidan av
skärmen.)
Hanteringsföreskrifter
VARNING
•Försök aldrig att plocka isär eller modifiera denna produkt.
Detta kan leda till brand, elstötar eller fel.
•Koppla ur skärmen omedelbart om du känner av rök, en underlig doft eller hör onormala ljud under
användning.
Slåav skärmen och koppla bort den från vägguttaget.
Undvik brand och elstötar genom att slåav skärmen när den inte används.
•Undvik elstötar och andra problem genom att koppla bort nätkabeln från vägguttaget.
•Kontakta vår utsedda serviceverkstad för installation eller ändringar påprodukten.
Till servicepersonal:
Slåalltid av strömmen till skärmen och koppla bort nätkabeln från vägguttaget före borttagning eller
installation av uttagsplattan.
•Undvik att vidröra kontakterna direkt med händerna.
För att förhindra elektrostatiska skador påde inre delarna bör du vidröra ett större metallföremål för att avlägsna
statisk elektricitet innan du hanterar produkten.
•Använd endast den medföljande kabeln eller specificerade delar för anslutning.
Använd aldrig delar och tillbehör utöver de som specifikt anges.
AUDIO
COMPONENT/RGB IN SLOT 3
12

19
Svenska
Anslutningar
SLOT
3
12
AUDIO
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
COMPONENT/RGB IN
Omvandlingsadapter
(om en sådan behövs)
PC-ledning
RGB
Audio
Stereokontakt
Anslut en ledning med en
kontakt som passar för
persondatorns ljudutgång.
15-stifts D-sub
persondator
Anm.
(1) PC-ingången är DDC1/2B-kompatibel. Om den persondator som har anslutits inte är DDC1/2B-kompatibel, måste
du göra inställningsändringar påpersondatorns sida vid anslutningen.
(2) Vissa datormodeller kan inte anslutas till skärmen.
*Ingen adapter behövs för persondatorer med ett DOS/V-kompatibelt 15-stifts D-sub-uttag.
(3) Den persondator som bilden visar är endast ett allmänt exempel.
(4) Andra apparater och ledningar som visas medföljer inte denna utrustning.
(5) Komponentingång är möjlig med stift 1, 2, 3 hos kontaktdonet D-sub 15P.
(6) Vi hänvisar till bruksanvisningen som medföljer skärmen för detaljer om kompatibilitet med ingångssignaler.
(7) Uttaget 15-stiftig D-sub stoder inte funktionen DPMS.
Signalnamn för terminalerna för 15-stifts D-sub-uttag
Stiftlayout för PC-ingång
Stift nr.
1
2
3
4
5
Stift nr.
6
7
8
9
10
Stift nr.
11
12
13
14
15
Signalnamn
R (PR/CR)
G (Y)
B (PB/CB)
GND (jord)
GND (jord)
Signalbetegnelse
GND (jord)
GND (jord)
GND (jord)
NC (ingen anslutning)
GND (jord)
Signalbetegnelse
GND (jord)
SDA
HD/SYNC
VD
SCL
1
678
3
9
45
10
1514131211
2
Skårnumren påskärmenheten är kompatibla med anslutningsdonen påuttagsplattan.
2-skårsmodell Öppning 1, Öppning 2
3-skårsmodell Öppning 1, Öppning 2, Öppning 3

20
Dansk
Sikkerhedsforanstaltninger (skal altid overholdes)
Terminalfunktionsmærkat (1)
Kontrollér, at det følgende tilbehør følger med i emballagen med terminalkortet:
Instruktioner for udskiftning af
terminalkort
Tilbehør
Blinddæksel
(For at installere dette terminalkort fjernes et eksisterende
dobbeltstørrelse terminalkort, hvorefter kortet sættes ind i
den nu tomme holder.)
Skruer ×4
(Sæt denne etikette påden anvendelige sprække på
displayets bagside.)
Forsigtighedsregler ved håndtering
ADVARSEL
•Forsøg aldrig at ombygge eller skille dette produkt ad.
Dette er for at undgårisikoen for brand, elektrisk stød eller funktionsfejl.
•Hvis der registreres røg, mærkelige lugte, eller usædvanlig støj under anvendelsen, skal displayet
straks tages ud af forbindelse.
Sluk for displayet og tag det ud af forbindelse med stikkontakten.
For at forhindre brand og stød, mådisplayet ikke efterlades i strømforbindelse.
•For at undgåstød eller andre problemer, måman ikke lade netledningen sidde i stikkontakten.
•Ret venligst henvendelse til vores særlige serviceafdeling angående installation eller ændring af
dette produkt.
Til servicepersonale:
Inden klembrættet fjernes eller installeres, skal man sørge for at slukke for displayet og tage
netledningen ud af forbindelse med stikkontakten.
•Rør ikke ved stikforbindelseskontakterne direkte med hænderne.
For at undgåelektrostatisk skade påde interne dele, skal De røre ved en stor metalgenstand, som for eksempel
et stålskab, for at aflade Dem selv, inden De rører ved dette produkt.
•Sørg for kun at anvende det medfølgende kabel eller de specificerede dele til samarbejdsforbindelse.
For at ungåfejlfunktion eller standsning, måman ikke anvende andre dele end de anbefalede.
AUDIO
COMPONENT/RGB IN SLOT 3
12
