TY-RM09SL
Model No.
Remote Control
(Set Up Loader)
Operating Instructions
Before connecting, operating or adjusting
this product, please read these instructions
completely. Please keep this manual for future
reference.
Fernbedienung (Set Up Loader)
Bedienungsanleitung
Vor dem Anschluß, Betrieb oder der
Einstellung dieses Gerätes lesen Sie bitte
diese Bedienungsanleitung vollständig durch.
Bitte heben Sie diese Bedienungsanleitung als
zukünftige Referenz sorgfältig auf.
Télécommande
(Chargeur de configuration)
Mode d'emploi
Avant d'effectuer quelque raccordement que
ce soit ou de régler l'appareil, veuillez lire
attentivement ce mode d'emploi. Conservez ce
mode d'emploi pour référence.
Telecomando
(caricatore di impostazione)
Istruzioni per l’uso
Prima di collegare, utilizzare o regolare questo
apparecchio, leggere attentamente le presenti
istruzioni. Conservare poi il manuale per ogni
eventuale futura consultazione.
Mando a distancia
(Cargador de configuración)
Manual de instrucciones
Antes de conectar, utilizar o ajustar este
producto, lea completamente este manual
de instrucciones. Guarde este manual para
consultarlo en el futuro en caso de ser necesario.
遥控器（设置输入器）
使用说明书
在对本产品进行连接、操作和调节之前，请详尽
阅读这些说明。请保留本手册以备将来参考。
TQZH760
ty_rm09sl_0222.indd 1 2006/02/22 16:26:32

PC IN
SLOT1
VIDEO IN VIDEO OUT
AUDIO
IN
R L
AUDIO
OUT
R L
SLOT2 SLOT3
AV
Hospitality Port Ir System VHF/UHF
S VIDEO IN

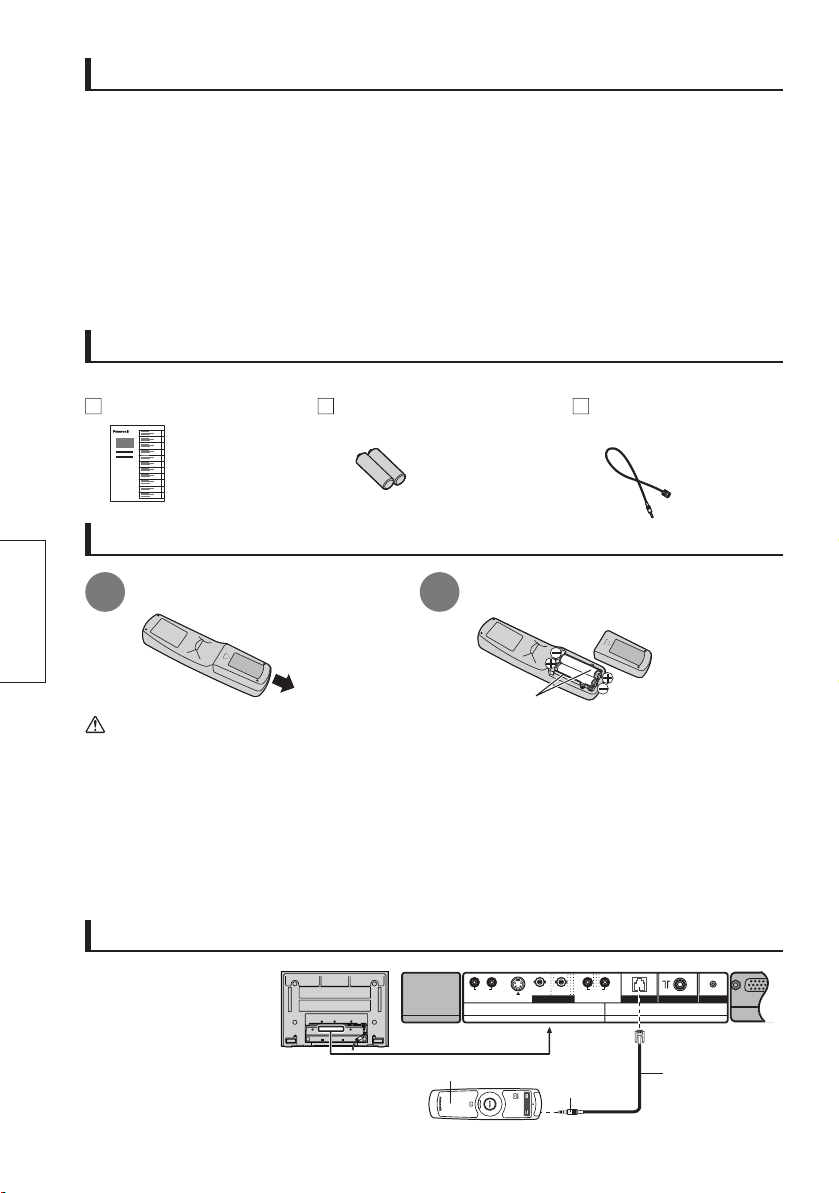

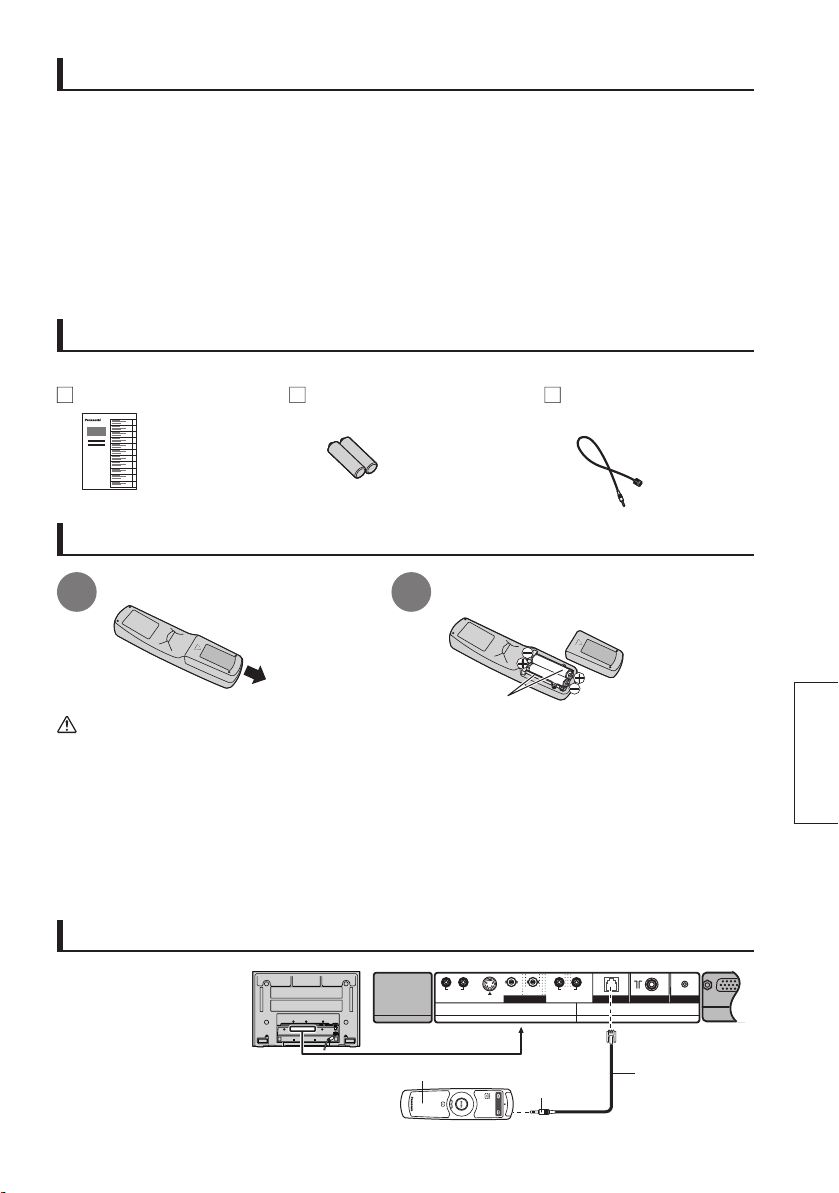

Accessories
Remote Control Batteries
Features
Check to make sure that the following accessories are included in the Set Up Loader package:
Operating Instructions Remote control batteries
(2 x R6 (AA) Size)
Connecting cable
(1.5 m)
To open the cover, slide it downward. Insert batteries. Note the correct polarity
(+ and -).
Battery Precautions
Mishandling of batteries can cause electrolyte leakage which can damage items the fluid contacts and
may cause a fire.
• Do not mix old and new batteries.
• Do not use different types at the same time. (ex. zinc carbon and alkaline)
• Do not heat or expose to flame.
• Do not take apart or short circuit.
• Do not attempt to recharge, short-circuit, disassemble, heat or burn used alkaline or manganese
batteries.
• Replace the batteries if the remote control does not work properly.
You can easily download the master set setting to the Set Up Loader and install the same setting to a
number of other sets.
As for the applicable models, refer to the manual of the Panasonic terminal board with “Hospitality Port”.
Note:
Be sure that the master set and sets to which Set Up Loader data are to be copied are the same model,
with the same terminal boards installed in the same slots, before copying the master set settings to the
Set Up Loader or other sets.
Ex:
Master set: TH-42PG9W with TY-FB8TA installed in slots 2, 3
The set to which Set Up Loader data is to be copied: TH-42PG9W with TY-FB8TA installed in slots 2, 3
Mini-plug (M3)
stereo
(Example: TY-FB8TA)
Back view of the unit
Connecting cable
(accessory)
Set Up Loader
Note:
Before connecting, be sure to turn the unit off.
Connection
R6(AA) size
1 2
2
English
ty_rm09sl_0222.indd 2 2006/02/22 16:26:35

[UP LOADING]
PLEASE TURN OFF
100%
EEPROM OUTPUT FAILED!!
Copy the master set setting
Operating state Red indicator [RED] LED [GREEN] LED
No operation - - -
when press [POWER], [A], [B]
or [ENTER] Blinking
- -
During M3 connection - - Lighting (10 seconds)
During M3 disconnection -
Blinks when data write failure
(5 seconds)
Blinks when data write
success (5 seconds)
when complete the data copy Blinking Blinks when send data failure
(5 seconds)
Blinks when send data
success (5 seconds)

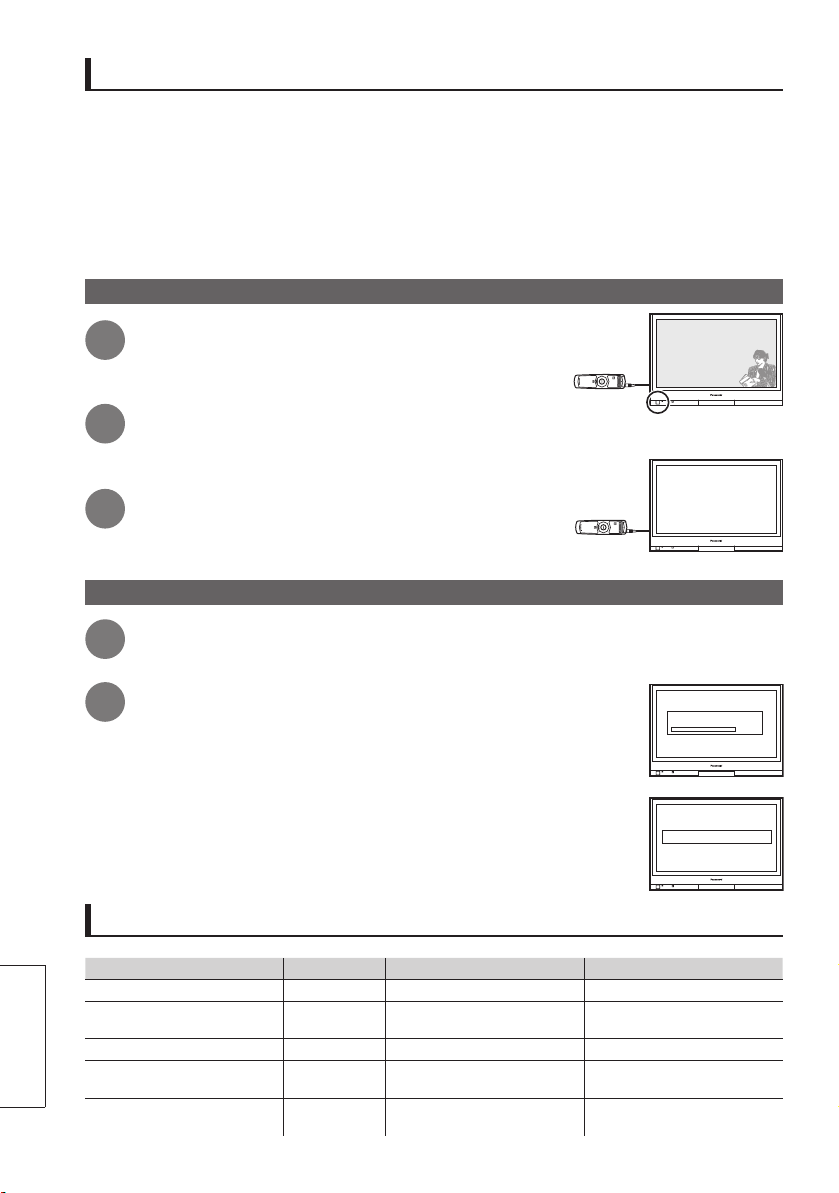

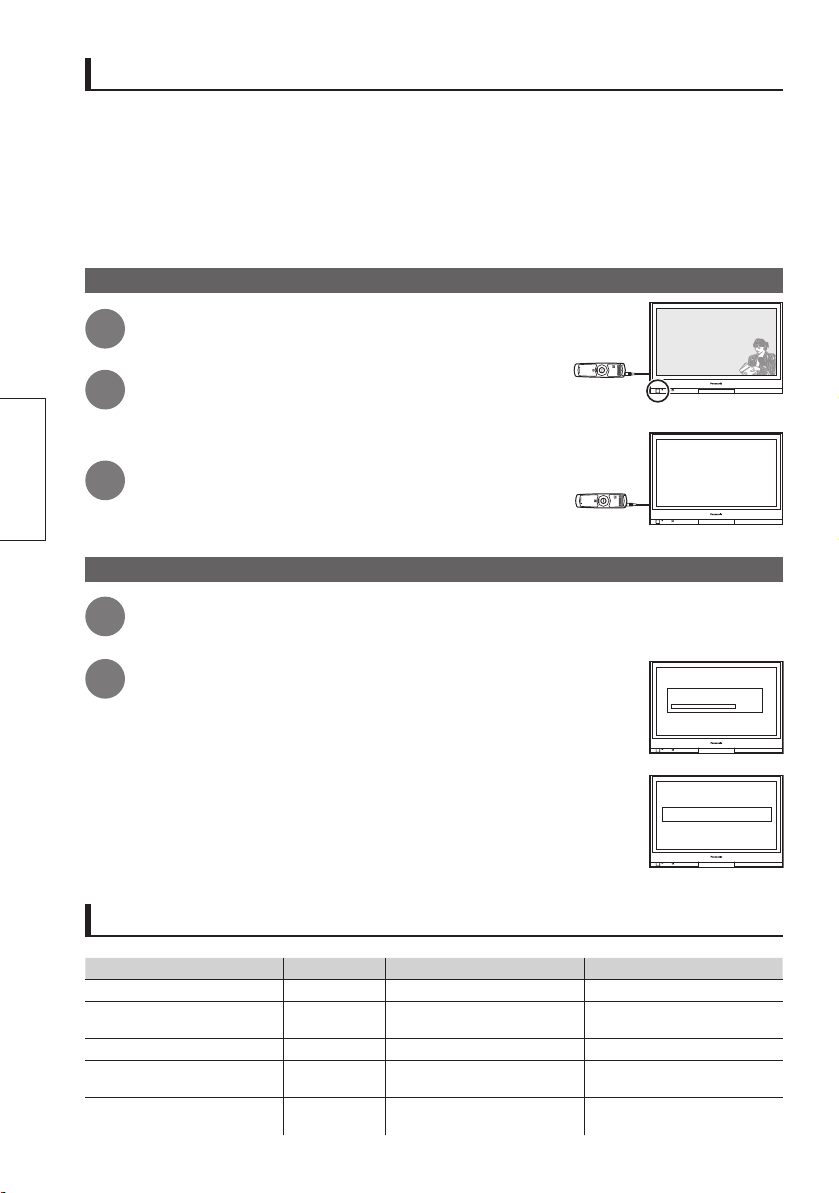

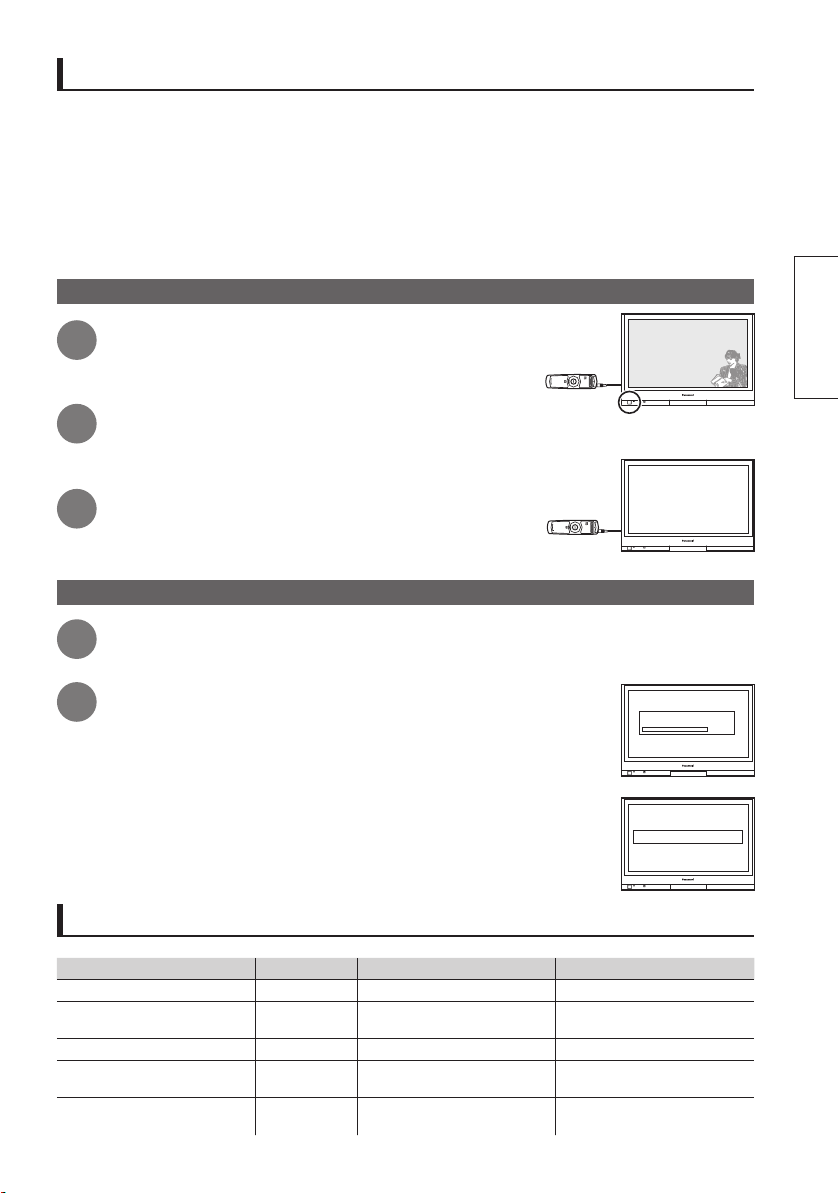

How to Use
Copy the master set setting to the Set Up Loader
Preparation
1. Set up the master set. Refer to the terminal board’s operating instructions for what kind of settings
you can copy.
2. Turn the unit off first. Subsequently connect the unit with the Set Up Loader via cable (accessory). Be
sure that [GREEN] LED (upper right of the Set Up Loader) lights when connecting the M3 plug.
Turn the unit on with connecting the Set Up Loader.
Enter the UP LOADING Mode using the remote control of
the unit or terminal board. Refer to the manuals for details.
1
2
“UP LOADING” will be displayed when you can enter the
UP LOADING Mode successfully.
If not, repeat the procedure 2 again.
3
Follow the on-screen display to start copy.
The data copy is successfully completed when progress becomes
100 %. Turn the unit off after “PLEASE TURN OFF” is displayed and
disconnect the Set Up Loader from the unit.
If on-screen display comes up with the error or [RED] LED (upper left
of the Set Up Loader) blinks after the M3 plug disconnection, turn the
unit off and repeat the procedure 1 in <Enter the UP LOADING Mode>
again.
Note:
On-screen display differs by the installed terminal board.
2
1
LED Specifications
Enter the UP LOADING Mode
3
English
ty_rm09sl_0222.indd 3 2006/02/22 16:26:36

[DOWN LOADING]
100%
PLEASE TURN OFF

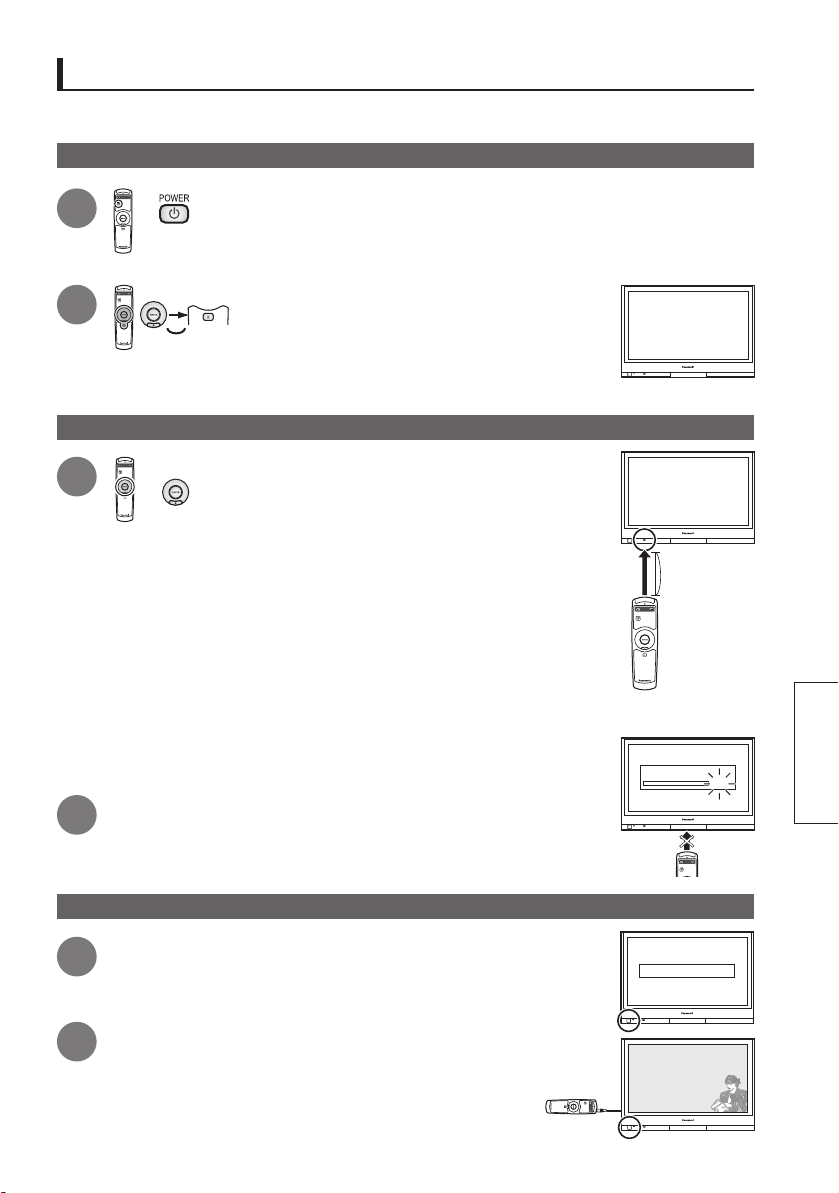

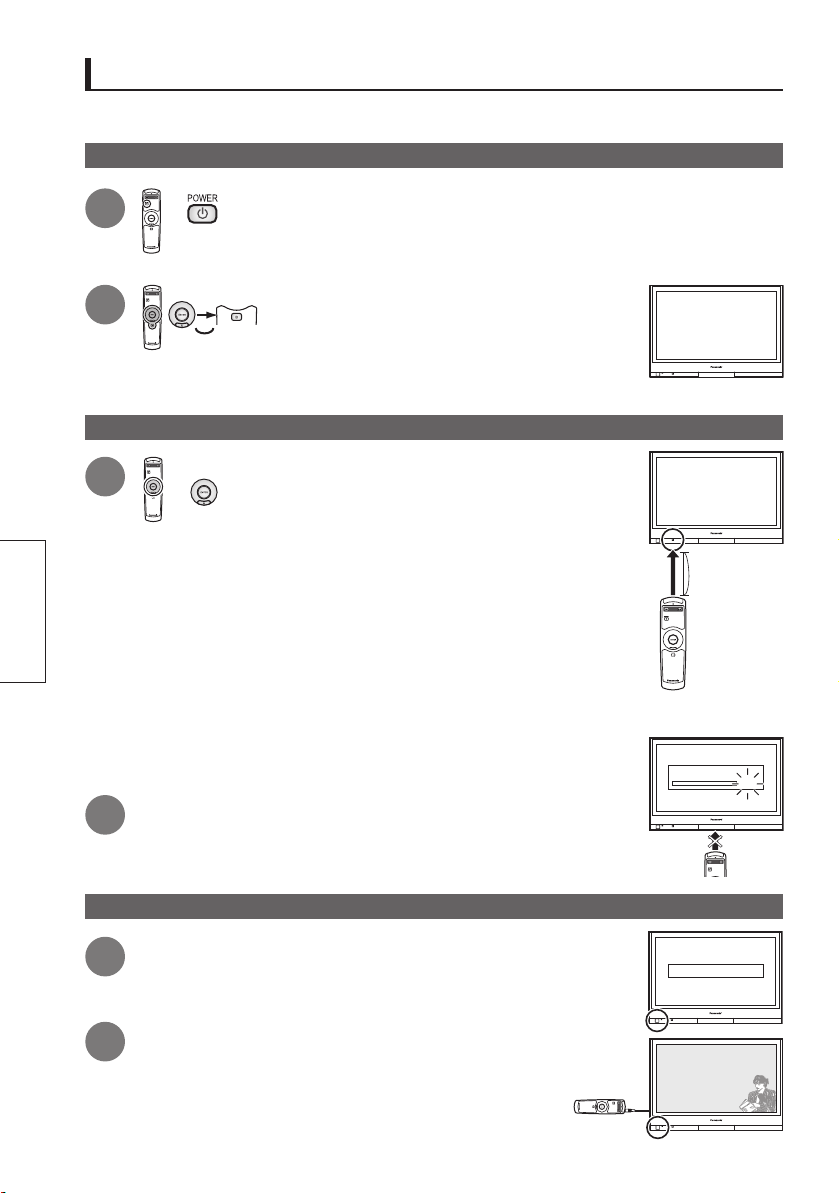

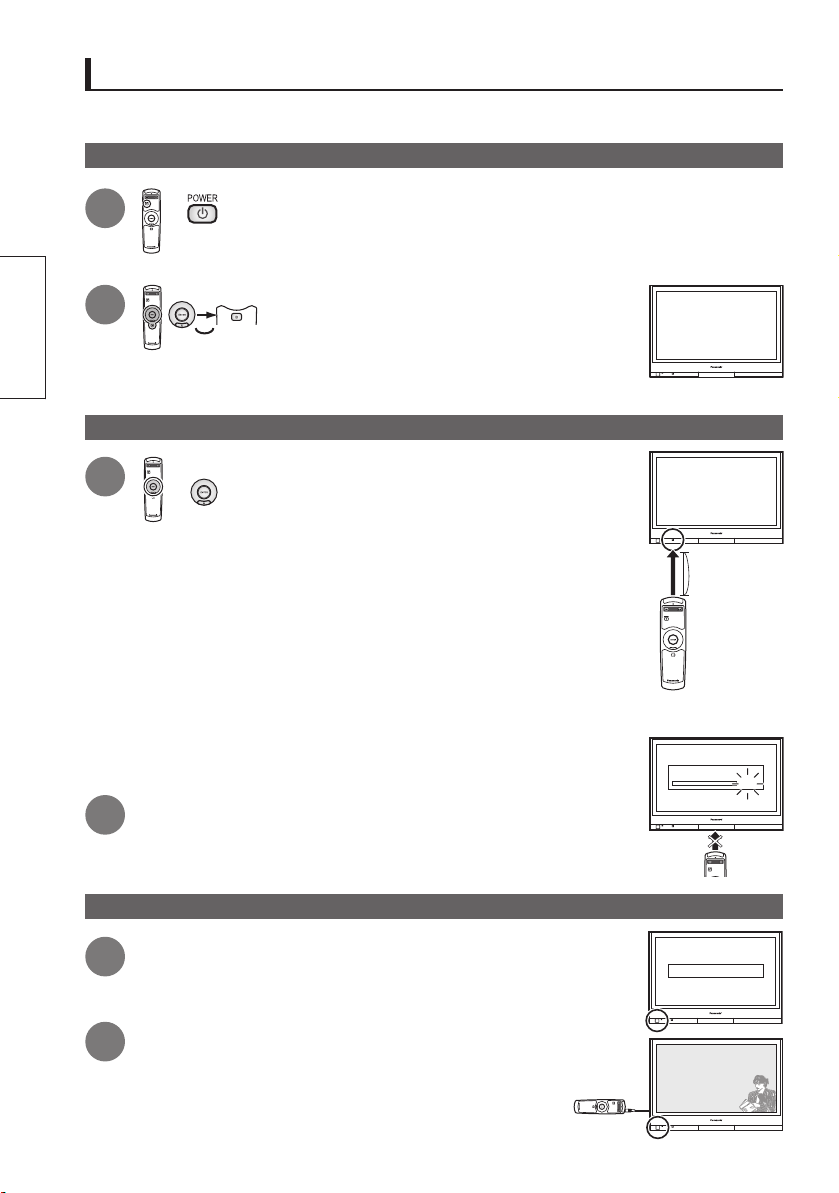

How to Use
Copy the Set Up Loader data to the other units
Set the unit data receiving mode
1Press the [POWER] key on the Set Up Loader to turn the unit on.
2Press [A] then [B] in order within 1 second to set the
data receiving mode.
When you enter the DOWN LOADING mode, “DOWN
LOADING” will be displayed. If not, repeat this
procedure 2 again.
1Operate the Set Up Loader less than 1 m from the
unit.
Press the [ENTER] key and start copy. Point the Set
Up Loader at the unit’s remote control sensor
until the progress becomes 100%. If an error
occurs while copying data from the Set Up Loader,
move closer to the unit and repeat Procedure 1 from
the beginning.
If on-screen display comes up with the error or the
[RED] LED (upper left of the Set Up Loader) blinks,
turn the unit off and repeat the procedure 1 in <Set
the unit data receiving mode> again. If error appears
again none the less, make sure that the master set
setting copy is successfully operated.
Copy the Set Up Loader data to the unit
2Data copy has been successfully completed when the progress display
reads 100%, and you can stop aiming the Set Up Loader at the unit.
Then wait while the data is being written into the unit’s memory, until
“PLEASE TURN OFF” is displayed.
Finish the data copying
1Turn the unit off when “PLEASE TURN OFF” is displayed.
2Turn the unit on and you can enjoy watching the unit with the
same setting as the master set.
Note:
On-screen display differs by the unit or installed terminal
board.
1 second
Less than 1 m
4
English
ty_rm09sl_0222.indd 4 2006/02/22 16:26:39

55
Deutsch
PC IN
SLOT1
VIDEO IN VIDEO OUT
AUDIO
IN
R L
AUDIO
OUT
R L
SLOT2 SLOT3
AV
Hospitality Port Ir System VHF/UHF
S VIDEO IN
Mitgeliefertes Zubehör
Fernbedienungsbatterien
Merkmale
Vergewissern Sie sich nach dem Auspacken, dass die folgenden Zubehörartikel vollständig im
Verpackungskarton des Set Up Loader enthalten sind:
Bedienungsanleitung Batterien für die Fernbedienung
(2 × R6 (AA) size)
Anschlusskabel
(1,5 m)
Schieben Sie den Deckel zum Öffnen
nach unten.
Batterien korrekt einsetzen, dabei auf die
Pole (+) und (-) achten.
Hinweise zu den Batterien
Bei unsachgemäßem Umgang mit Batterien besteht die Gefahr eines Auslaufens von Batterieelektrolyt,
was eine Beschädigung von Gegenständen, die mit dem Elektrolyt in Kontakt kommen, sowie einen
Brandausbruch zur Folge haben kann.
• Legen Sie nicht alte und frische Batterien gemeinsam ein.
• Legen Sie nicht Batterien verschiedener Sorten (z.B. Zinkkarbon- und Alkalibatterien) gemeinsam ein.
• Setzen Sie Batterien weder starker Wärme noch offenen Flammen aus.
• Versuchen Sie auf keinen Fall, Batterien zu zerlegen oder kurzzuschließen.
• Versuchen Sie auf keinen Fall, Alkali- oder Manganbatterien aufzuladen, kurzzuschließen, zu zerlegen,
zu erhitzen oder zu verbrennen.
• Wechseln Sie die Batterien aus, wenn die Fernbedienung nicht einwandfrei arbeitet.
Sie können die Master-Gerät-Einstellung bequem auf den Set Up Loader herunterladen und die gleiche
Einstellung dann auf einer Reihe anderer Geräte installieren.
Informationen über die zutreffenden Modelle finden Sie in der Bedienungsanleitung der Panasonic-
Terminalkarte mit „Hotelanschluss“.
Hinweis:
Vergewissern Sie sich, dass es sich beim Master-Gerät und den Geräten, auf die die Set Up Loader-
Daten kopiert werden sollen, jeweils um das gleiche Modell handelt und dass die gleichen Terminalkarten
jeweils in den gleichen Steckplätzen installiert sind, bevor Sie die Einstellungen des Master-Gerätes auf
den Set Up Loader oder die anderen Geräte kopieren.
Beispiel:
Master-Gerät: TH-42PG9W mit TY-FB8TA in Steckplatz 2, 3 installiert
Gerät, auf das die Set Up Loader-Daten kopiert werden sollen: TH-42PG9W mit TY-FB8TA in Steckplatz
2, 3 installiert
Stereo-
Ministecker
(M3)
(Beispiel: TY-FB8TA)
Rückansicht des Gerätes
Anschlusskabel
(mitgeliefert)
Set Up Loader
Hinweis:
Achten Sie vor dem Anschließen unbedingt
darauf, das Gerät auszuschalten.
Anschluss
Batterien
Grösse R6 (AA)
1 2
ty_rm09sl_0222.indd 5 2006/02/22 16:26:40

[UP LOADING]
PLEASE TURN OFF
100%
EEPROM OUTPUT FAILED!!
Kopieren der Master-Gerät-Einstellung
Betriebszustand Rote Anzeige [RED]-LED [GREEN]-LED
Kein Betrieb - - -
Bei Drücken von [POWER],
[A], [B] oder [ENTER] Blinkt
- -
Bei Anschließen des M3-Steckers - - Leuchtet (10 Sekunden)
Bei Abtrennen des M3-
Steckers
-
Blinkt bei Versagen des
Datenschreibens (5 Sekunden)
Blinkt bei erfolgreichem
Datenschreiben (5 Sekunden)
Nach Abschluss des
Datenkopierens Blinkt
Blinkt bei Versagen der
Datenübertragung (5 Sekunden)
Blinkt bei erfolgreicher
Datenübertragung (5 Sekunden)
Bedienungsverfahren
Kopieren der Master-Gerät-Einstellung auf den Set Up Loader
Vorbereitungen
1. Richten Sie das Master-Gerät ein. Informationen über die Einstellungen, die kopiert werden können,
finden Sie in der Bedienungsanleitung der Terminalkarte.
2. Schalten Sie das Gerät zunächst aus. Verbinden Sie das Gerät dann über das Anschlusskabel
(mitgeliefert) mit dem Set Up Loader. Vergewissern Sie sich, dass die [GREEN]-LED (rechts oben auf
dem Set Up Loader) nach Anschließen des M3-Steckers aufleuchtet.
Schalten Sie das Gerät bei angeschlossenem Set Up
Loader ein.
Aktivieren Sie den UP LOADING-Modus über die
Fernbedienung des Gerätes oder der Terminalkarte.
Einzelheiten hierzu finden Sie in der betreffenden
Bedienungsanleitung.
1
2
Nach erfolgreicher Aktivierung des UP LOADING-Modus
erscheint die Anzeige „UP LOADING“ auf dem Bildschirm.
Falls diese Anzeige nicht erscheint, führen Sie Schritt 2
erneut aus.
3
Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen, um
den Kopiervorgang zu starten.
Wenn die Fortschrittsanzeige 100 % erreicht, ist das Kopieren der Daten
erfolgreich abgeschlossen. Wenn die Meldung „PLEASE TURN OFF“
erscheint, schalten Sie das Gerät aus, und trennen Sie den Set Up
Loader dann vom Gerät.
Falls nach Abtrennen des M3-Steckers eine Fehlermeldung auf dem
Bildschirm erscheint oder die [RED]-LED (links oben auf dem Set Up
Loader) blinkt, schalten Sie das Gerät aus, und führen Sie dann Schritt 1
im Abschnitt „Aktivieren des UP LOADING-Modus“ erneut aus.
Hinweis:
Die auf dem Bildschirm erscheinenden Anzeigen sind je nach Modell der
installierten Terminalkarte verschieden.
2
1
LED-Spezifikationen
Aktivieren des UP LOADING-Modus
6
Deutsch
ty_rm09sl_0222.indd 6 2006/02/22 16:26:41

7
Deutsch
[DOWN LOADING]
100%
PLEASE TURN OFF
Bedienungsverfahren
Kopieren der Set Up Loader-Daten auf die anderen Geräte
Einstellen des Gerätedaten-Empfangsmodus
1Drücken Sie die [POWER]-Taste am Set Up Loader, um das Gerät
einzuschalten.
2Drücken Sie [A] und dann [B] innerhalb von 1
Sekunde, um den Gerätedaten-Empfangsmodus zu
aktivieren.
Nach Aktivierung des DOWN LOADING-Modus
erscheint die Anzeige „DOWN LOADING“ auf dem
Bildschirm. Falls diese Anzeige nicht erscheint,
führen Sie Schritt 2 erneut aus.
1Betätigen Sie den Set Up Loader in einem Abstand
von weniger als 1 m vom Gerät.
Drücken Sie die [ENTER]-Taste, um den
Kopiervorgang zu starten. Richten Sie den Set Up
Loader auf den Fernbedienungssignal-Sensor
des Gerätes, bis die Fortschrittsanzeige 100 %
erreicht. Falls ein Fehler während des Kopierens der
Set Up Loader-Daten auftritt, begeben Sie sich näher
an das Gerät, und wiederholen Sie dann Schritt 1 von
Anfang an.
Falls eine Fehlermeldung auf dem Bildschirm
erscheint oder die [RED]-LED (links oben auf dem
Set Up Loader) blinkt, schalten Sie das Gerät aus,
und führen Sie dann Schritt 1 im Abschnitt „Einstellen
des Gerätedaten-Empfangsmodus“ erneut aus. Wenn
danach erneut ein Fehler auftritt, vergewissern Sie
sich, dass das Kopieren der Master-Gerät-Einstellung
einwandfrei ausgeführt wurde.
Kopieren der Set Up Loader-Daten auf das Gerät
2Wenn die Fortschrittsanzeige 100 % erreicht, ist das Kopieren der Daten
erfolgreich abgeschlossen, wonach der Set Up Loader nicht mehr auf
das Gerät gerichtet zu werden. Warten Sie anschließend, bis die Daten
in den Speicher des Gerätes geschrieben worden sind, wonach die
Meldung „PLEASE TURN OFF“ erscheint.
Beenden des Kopierens von Daten
1Schalten Sie das Gerät aus, wenn die Meldung „PLEASE TURN OFF“
erscheint.
2Wenn Sie das Gerät anschließend einschalten, ist ein
Betrachten von Fernsehprogrammen mit der gleichen
Einstellung wie der des Master-Gerätes möglich.
Hinweis:
Die auf dem Bildschirm erscheinenden Anzeigen sind je nach
Modell des Gerätes bzw. der installierten Terminalkarte verschieden.
1 Sekunde
weniger als
1 m
ty_rm09sl_0222.indd 7 2006/02/22 16:26:42

88
Français
PC IN
SLOT1
VIDEO IN VIDEO OUT
AUDIO
IN
R L
AUDIO
OUT
R L
SLOT2 SLOT3
AV
Hospitality Port Ir System VHF/UHF
S VIDEO IN
Accessoires
Mise en place des piles de la télécommande
Fonctions
Vérifiez que les accessoires suivants sont inclus dans l’emballage du chargeur de configuration :
Mode d’emploi Piles pour télécommande
(2 × R6 (AA))
Câble de branchement
(1,5 m)
Faites glisser le couvercle vers le bas
pour l’ouvrir.
Mettre les piles à l’intérieur – bien
respecter la polarité correcte.
Précautions relatives aux piles
Une manipulation incorrecte des piles peut être à l’origine d’une fuite de l’électrolyte susceptible
d’endommager les éléments de la télécommande en cas de contact et provoquer un incendie.
• N’utilisez pas ensemble une pile neuve et une pile usagée.
• N’utilisez pas ensemble des piles de type différent. (ex. zinc-carbone et alcaline)
• Ne chauffez pas les piles ni ne les exposez à des flammes.
• Ne démontez pas les piles ni ne les court-circuitez.
• N’essayez pas de recharger, court-circuiter, démonter, chauffer ou brûler des piles alcalines ou au
manganèse usagées.
• Remplacez les piles si la télécommande ne fonctionne pas correctement.
Vous permet de télécharger facilement les réglages de l’écran principal sur le chargeur de configuration
et d’installer les mêmes réglages sur plusieurs autres écrans.
Pour connaître les modèles applicables, reportez-vous au mode d’emploi de la carte de connexion
Panasonic dotée du “Port Hospitalité”.
Remarque :
Vérifiez que l’écran principal et les autres écrans sur lesquels les données du chargeur de configuration seront
copiées sont du même modèle et que des cartes de connexion identiques sont installées dans les mêmes
fentes, avant de copier les réglages de l’écran principal sur le chargeur de configuration ou sur les autres écrans.
Ex. :
Écran principal : TH-42PG9W avec TY-FB8TA insérée dans les fentes 2, 3
L’écran sur lequel les données du chargeur de configuration seront copiées : TH-42PG9W avec TY-
FB8TA insérée dans les fentes 2, 3
Mini-fiche
(M3) stéréo
(Exemple : TY-FB8TA)
Vue arrière de l’écran
Câble de
branchement
(accessoire)
Chargeur de configuration
Remarque :
Eteignez l’écran avant de procéder aux
branchements.
Raccordement
Piles de
format R6
1 2
ty_rm09sl_0222.indd 8 2006/02/22 16:26:43

99
Français
[UP LOADING]
PLEASE TURN OFF
100%
EEPROM OUTPUT FAILED!!
Copier les réglages de l’écran principal
Etat de fonctionnement Témoin rouge DEL [RED] DEL [GREEN]
Pas d’opération - - -
lorsque vous appuyez sur
[POWER], [A], [B] ou [ENTER] Clignotant
- -
Pendant le branchement de M3 - - Allumée (10 secondes)
Pendant le retrait de M3 -
Clignote lors de l’échec d’écriture
des données (5 secondes)
Clignote lors de la réussite d’écriture
des données (5 secondes)
lorsque la copie des données
est terminée Clignotant
Clignote lors de l’échec d’envoi
des données (5 secondes)
Clignote lors de la réussite d’envoi
des données (5 secondes)
Utilisation
Copier les réglages de l’écran principal sur le chargeur de configuration
Préparatifs
1. Configurez l’écran principal. Reportez-vous au mode d’emploi de la carte de connexion pour
connaître les réglages que vous pouvez copier.
2. Premièrement, mettez l’écran hors tension. Ensuite, branchez le chargeur de configuration sur
l’écran via le câble (accessoire). Vérifiez que la DEL [GREEN] (en haut à droite du chargeur de
configuration) s’allume lorsque vous branchez la fiche M3.
Allumez l’écran avec le chargeur de configuration branché.
Entrez dans le mode UP LOADING en utilisant la
télécommande de l’écran ou la carte de connexion.
Reportez-vous aux modes d’emploi pour en savoir plus.
1
2
“UP LOADING” s’affiche lorsque vous pouvez entrer
correctement dans le mode UP LOADING. Sinon, répétez à
nouveau la procédure 2.
3
Suivez les indications à l’écran pour lancer la copie.
La copie des données est terminée lorsque la barre de progression
affiche 100%. Eteignez l’écran une fois “PLEASE TURN OFF” affiché et
retirez le chargeur de configuration de l’écran.
Si l'affichage à l'écran indique une erreur ou que la DEL [RED] (en
haut à gauche du chargeur de configuration) clignote après le retrait de
la fiche M3, éteignez l’écran et répétez à nouveau la procédure 1 de
<Entrer dans le mode UP LOADING>.
Remarque :
L’affichage à l’écran dépend de la carte de connexion insérée.
2
1
Caractéristiques de la DEL
Entrer dans le mode UP LOADING
ty_rm09sl_0222.indd 9 2006/02/22 16:26:43

[DOWN LOADING]
100%
PLEASE TURN OFF
Utilisation
Copier les données du chargeur de configuration sur d’autres écrans
Définir le mode de réception des données de l’écran
1Appuyez sur la touche [POWER] du chargeur de configuration pour allumer
l’écran.
2Appuyez sur [A] puis sur [B] dans l’ordre en une
seconde pour définir le mode de réception des
données.
“DOWN LOADING” s’affiche lorsque vous entrez
dans le mode DOWN LOADING. Sinon, répétez à
nouveau la procédure 2.
1Utilisez le chargeur de configuration à moins d’un
mètre de l’écran.
Appuyez sur la touche [ENTER] et lancez la copie.
Dirigez le chargeur de configuration vers le
capteur de télécommande de l’écran jusqu'à ce
que la barre de progression affiche 100%. En
cas d’erreur lors de la copie des données provenant
du chargeur de configuration, rapprochez-vous de
l’écran et répétez la procédure 1 depuis le début.
Si l'affichage à l'écran indique une erreur ou que
la DEL [RED] (en haut à gauche du chargeur de
configuration) clignote, éteignez l’écran et répétez
à nouveau la procédure 1 de <Définir le mode de
réception des données de l’écran>. Si malgré tout
une erreur s’affiche à nouveau, vérifiez que la copie
des réglages de l’écran principal a été effectuée
correctement.
Copier les données du chargeur de configuration sur l’écran
2La copie des données est terminée lorsque la barre de progression
affiche 100%. Vous pouvez alors cesser de diriger le chargeur de
configuration vers l’écran. Puis, patientez pendant que les données sont
écrites dans la mémoire de l’écran jusqu’à ce que “PLEASE TURN OFF”
s’affiche.
Terminer la copie des données
1Mettez l’écran hors tension alors que “PLEASE TURN OFF” est affiché.
2Rallumez l’écran. Vous pouvez désormais regarder la
télévision avec les mêmes réglages que sur l’écran principal.
Remarque :
L’affichage à l’écran dépend de l’écran et de la carte de
connexion insérée.
1 seconde
A moins d’un
mètre
10
Français
ty_rm09sl_0222.indd 10 2006/02/22 16:26:44

1111
Italiano
PC IN
SLOT1
VIDEO IN VIDEO OUT
AUDIO
IN
R L
AUDIO
OUT
R L
SLOT2 SLOT3
AV
Hospitality Port Ir System VHF/UHF
S VIDEO IN
Accessori
Pile del telecomando
Caratteristiche
Controllare che nell'imballo del caricatore di impostazione ci siano gli accessori seguenti:
Manuale di istruzioni Pile per il telecomando
(2 × formato R6 (AA))
Cavo di collegamento
(1,5 m)
Per aprire il coperchio, spingerlo in giù. Inserire le batterie osservando le polarità
corrette (+) e (-).
Procedure per le batterie
L'utilizzo sbagliato delle batterie può causare perdite di acido, che può danneggiare ciò con cui viene a
contatto e potrebbe anche causare un incendio.
• Non mischiare batterie vecchie e nuove.
• Non usare allo stesso tempo tipi diversi (p.es., carbonio di zinco e alcaline).
• Non scaldare o esporre a fiamme.
• Non smontare o cortocircuitare.
• Non cercare di ricaricare, cortocircuitare, smontare, scaldare o bruciare le batterie alcaline o al
manganese scariche.
• Sostituire le batterie se il telecomando non funziona correttamente.
Si può facilmente scaricare l'impostazione dell'unità master nel caricatore di impostazione, e installare la
stessa impostazione in altre unità.
Per i modelli utilizzabili, riferirsi al manuale della scheda terminali Panasonic con "Porta Ospitalità".
Nota:
Prima di copiare le impostazioni dell'unità master nel caricatore di impostazione o in altre unità,
accertarsi che l'unità master e le unità dove copiare i dati del caricatore di impostazione siano dello
stesso modello, con lo stesso numero di schede terminali installate negli stessi slot.
Esempio:
Unità master: TH-42PG9W con TY-FB8TA installata negli slot 2, 3
Unità dove copiare i dati del caricatore di impostazione: TH-42PG9W con TY-FB8TA installata negli slot 2, 3
Minispina
stereo (M3)
(Esempio: TY-FB8TA)
Veduta posteriore
dell'unità
Cavo di
collegamento
(in dotazione)
caricatore di impostazione
Nota:
Prima del collegamento, accertarsi che
l'unità sia spenta.
Collegamento
Formato R6
(AA)
1 2
ty_rm09sl_0222.indd 11 2006/02/22 16:26:46

12
Italiano
[UP LOADING]
PLEASE TURN OFF
100%
EEPROM OUTPUT FAILED!!
Copiare l'impostazione dell'unità master
Stato operativo Indicatore rosso LED [RED] LED [GREEN]
Nessuna operazione - - -
quando si preme [POWER],
[A], [B] o [ENTER] Lampeggia
- -
Durante il collegamento M3 - - Si accende (10 secondi)
Durante la disconnessione
M3
-
Lampeggia se la scrittura dei dati
non ha successo (5 secondi)
Lampeggia se la scrittura dei
dati ha successo (5 secondi)
al completamento della
copia dei dati Lampeggia
Lampeggia se la trasmissione dei
dati non ha successo (5 secondi)
Lampeggia se la trasmissione dei
dati ha successo (5 secondi)
Modo di utilizzo
Copiare l'impostazione dell'unità master nel caricatore di impostazione
Preparativi
1. Preparare l'unità master. Per il tipo di impostazioni che si possono copiare, riferirsi alle istruzioni per
l'uso delle schede terminali.
2. Spegnere per prima cosa l'unità. Collegare poi l'unità al caricatore di impostazione con il cavo (in
dotazione). Accertarsi che il LED [GREEN] (parte superiore destra del caricatore di impostazione) si
accenda quando si collega la spina M3.
Accendere l'unità con il caricatore di impostazione
collegato.
Disporre l'unità nella modalità UP LOADING usando il
telecomando dell'unità o della scheda terminali. Per i
dettagli, riferirsi ai manuali.
1
2
Viene visualizzato "UP LOADING" quando si è selezionata
con successo la modalità UP LOADING. In caso contrario,
ripetere il procedimento del passo 2.
3
Per cominciare a copiare, seguire le indicazioni sullo schermo.
La copia dei dati è stata completata con successo quando l'indicatore
del progresso indica il 100%. Spegnere poi l'unità quando viene
visualizzato "PLEASE TURN OFF", e disconnettere il caricatore di
impostazione dall'unità.
Se l'indicazione sullo schermo segnala un errore o il LED [RED]
(parte superiore sinistra del caricatore di impostazione) lampeggia
dopo la disconnessione della spina M3, spegnere l'unità e ripetere il
procedimento 1 in <Selezionare la modalità UP LOADING>.
Nota:
L'indicazione sullo schermo differisce secondo la scheda terminali installata.
2
1
Specifiche LED
Selezionare la modalità UP LOADING
ty_rm09sl_0222.indd 12 2006/02/22 16:26:46

13
Italiano
[DOWN LOADING]
100%
PLEASE TURN OFF
Modo di utilizzo
Copiare i dati del caricatore di impostazione nelle altre unità
Selezionare la modalità di ricezione dati
1Premere il tasto [POWER] sul caricatore di impostazione per accendere
l'unità.
2Premere in successione entro 1 secondo [A] e poi [B]
per disporre l'unità nella modalità di ricezione dati.
Quando l'unità si dispone nella modalità DOWN
LOADING, viene visualizzato "DOWN LOADING". In
caso contrario, ripetere questo procedimento 2.
1Far funzionare il caricatore di impostazione a meno di
1 m dall'unità.
Premere il tasto [ENTER] e cominciare la copia.
Puntare il caricatore di impostazione sul sensore
di comando a distanza dell'unità finché il
progresso diventa del 100%. Se durante la copia
dei dati dal caricatore di impostazione si verifica
un errore, avvicinarsi di più all'unità e ripetere il
procedimento 1 dall'inizio.
Se l'indicazione sullo schermo segnala un errore o
il LED [RED] (parte superiore sinistra del caricatore
di impostazione) lampeggia, spegnere l'unità
e ripetere il procedimento 1 di <Selezionare la
modalità di ricezione dati>. Se però l'indicazione di
errore dovesse riapparire, accertarsi che la copia
di impostazione dell'unità master sia avvenuta
correttamente.
Copiare i dati del caricatore di impostazione nell'unità
2La copia dei dati è stata completata con successo quando l'indicatore del
progresso indica il 100%, per cui si può smettere di puntare il caricatore
di impostazione sull'unità. Aspettare poi mentre i dati vengono scritti nella
memoria dell'unità finché viene visualizzato "PLEASE TURN OFF".
Finire la copia dei dati
1Spegnere l'unità quando viene visualizzato "PLEASE TURN OFF".
2Accendere l'unità e si può ora usarla con la stessa
impostazione dell'unità master.
Nota:
L'indicazione sullo schermo differisce secondo l'unità o la
scheda terminali installata.
1 secondo
Meno di 1 m
ty_rm09sl_0222.indd 13 2006/02/22 16:26:47

PC IN
SLOT1
VIDEO IN VIDEO OUT
AUDIO
IN
R L
AUDIO
OUT
R L
SLOT2 SLOT3
AV
Hospitality Port Ir System VHF/UHF
S VIDEO IN
Accesorios
Pilas del control remoto
Características
Compruebe que en el paquete del cargador de configuración se incluyan los accesorios siguientes:
Manual de Instrucciones
de Funcionamiento
Pilas para el Transmisor
del Mando a Distancia
(2 del tamaño R6 (AA))
Cable de conexión
(1,5 m)
Para abrir la tapa, deslícela hacia abajo. Coloque las pilas correctamente con las
polaridades (+) y (–) indicadas.
Cuidados para con las pilas
Maltratar las pilas puede causar fugas de electrólito, lo que puede dañar los elementos con los que éste
entre en contacto y podría producirse un incendio.
• No mezcla pilas nuevas y viejas.
• No utilice diferentes tipos de pilas al mismo tiempo. (Ejemplo, pilas de carbono de zinc y alcalinas)
• No las caliente ni exponga a las llamas.
• No las desarme ni cortocircuite.
• No intente cargar, cortocircuitar, desarmar, calentar ni quemar las pilas alcalinas o de manganeso que
estén agotadas.
• Cambie las pilas si el mando a distancia no funciona correctamente.
Usted puede descargar fácilmente la configuración del aparato maestro al cargador de configuración e
instalar la misma configuración en varios aparatos.
En cuanto a los modelos aplicables, consulte el manual de la tarjeta de terminales de Panasonic con
"puerto de hospitalidad".
Nota:
Antes de copiar la configuración del aparato maestro en el cargador de configuración o otros aparatos,
asegúrese de que el aparato maestro y los otros aparatos en los que se van a copiar los datos del cargador de
configuración sean del mismo modelo, con las mismas tarjetas de terminales instaladas en las mismas ranuras.
Ejemplo:
Aparato maestro: TH-42PG9W con TY-FB8TA instalada en las ranuras 2 y 3
El aparato en el que se van a copiar los datos del cargador de configuración: TH-42PG9W con TY-
FB8TA instalada en las ranuras 2 y 3
Miniclavija
(M3) estéreo
(Ejemplo: TY-FB8TA)
Vista de la parte posterior
de la unidad
Cable de
conexión
(suministrado)
Cargador de configuración
Nota:
Asegúrese de apagar la unidad antes
de conectarla.
Conexión
Pilas tama o
R6(AA)
1 2
14
Español
ty_rm09sl_0222.indd 14 2006/02/22 16:26:48

[UP LOADING]
PLEASE TURN OFF
100%
EEPROM OUTPUT FAILED!!
Copia de la configuración del aparato maestro
Estado de funcionamiento Indicador rojo LED [RED] LED [GREEN]
No funciona - - -
Cuando se pulsa [POWER],
[A], [B] o [ENTER]
Parpadeando - -
Durante la conexión de M3 - - Encendido (10 segundos)
Durante la desconexión de
M3
-
Parpadea cuando se produce un fallo en
la escritura de los datos (5 segundos)
Parpadea cuando se escriben
correctamente los datos (5 segundos)
Cuando se terminan de
copiar los datos
Parpadeando
Parpadea cuando se produce un fallo en la
transmisión de los datos (5 segundos)
Parpadea cuando se transmiten
correctamente los datos (5 segundos)
Modo de utilización
Copia de la configuración del aparato maestro en el cargador de
configuración
Preparación
1. Prepare el aparato maestro. Consulte las instrucciones de manejo de la tarjeta de terminales para
conocer la clase de configuraciones que puede copiar.
2. Apague primero la unidad. Luego conecte la unidad al cargador de configuración mediante un cable
(suministrado). Asegúrese de que el LED [GREEN] (en la parte superior derecha del cargador de
configuración) se encienda cuando se conecte la clavija M3.
Encienda la unidad con el cargador de configuración
conectado.
Entre en el modo UP LOADING utilizando el mando a
distancia de la unidad o la tarjeta de terminales. Consulte
los manuales para conocer detalles.
1
2
"UP LOADING" se visualizará cuando usted pueda entrar
correctamente en el modo UP LOADING. Si no, repita el
procedimiento 2.
3
Siga las instrucciones de la pantalla para empezar a copiar.
La copia de datos se completa correctamente cuando el progreso
alcanza el 100%. Apague la unidad después de visualizarse "PLEASE
TURN OFF" y desconecte el cargador de configuración de la unidad.
Si aparece la visualización en pantalla con el error o el LED [RED]
(parte superior izquierda del cargador de configuración) parpadea
después de desconectar la clavija M3, apague la unidad y repita el
procedimiento 1 de <Entrada en el modo UP LOADING>.
Nota:
Las visualizaciones en pantalla cambian según las tarjetas de
terminales instaladas.
2
1
Especificaciones de los LED
Entrada en el modo UP LOADING
1515
Español
ty_rm09sl_0222.indd 15 2006/02/22 16:26:49

[DOWN LOADING]
100%
PLEASE TURN OFF
Modo de utilización
Copia de los datos del cargador de configuración en otras unidades
Activación del modo de recepción de datos de la unidad
1Pulse la tecla [POWER] del cargador de configuración para encender la
unidad.
2Pulse [A] y luego [B], en este orden, antes de que
pase 1 segundo para activar el modo de recepción
de datos.
Cuando entre en el modo DOWN LOADING se
visualizará "DOWN LOADING". Si no, repita este
procedimiento 2.
1Utilice el cargador de configuración a menos de 1
metro de la unidad.
Pulse la tecla [ENTER] para empezar a copiar.
Apunte el cargador de configuración hacia el
sensor de mando a distancia de la unidad hasta
que el progreso alcance el 100%. Si se produce un
error mientras se copian los datos desde el cargador
de configuración, acérquese a la unidad y repita el
procedimiento1 desde el principio.
Si aparece una visualización con el error o el
LED [RED] (parte superior izquierda del cargador
de configuración) parpadea, apague la unidad y
repita el procedimiento 1 de <Activación del modo
de recepción de datos de la unidad>. Si vuelve
a aparecer el error, asegúrese de que la copia
de configuración del aparato maestro se realice
correctamente.
Copia de los datos del cargador de configuración en la unidad
2La copia de datos termina correctamente cuando la visualización de
progreso muestra 100%, y usted puede dejar de orientar el cargador de
configuración hacia la unidad. Luego espere mientras los datos están
siendo escritos en la memoria de la unidad, hasta que se visualice
"PLEASE TURN OFF".
Fin de la copia de datos
1Apague la unidad cuando se visualice "PLEASE TURN OFF".
2Encienda la unidad y usted podrá disfrutar viendo la
reproducción de la unidad con la misma configuración que el
aparato maestro.
Nota:
La visualización en pantalla cambia según la unidad o la
tarjeta de terminales instalada.
1 segundo
Menos de 1 m
16
Español
ty_rm09sl_0222.indd 16 2006/02/22 16:26:50

17
中文
PC IN
SLOT1
VIDEO IN VIDEO OUT
AUDIO
IN
R L
AUDIO
OUT
R L
SLOT2 SLOT3
AV
Hospitality Port Ir System VHF/UHF
S VIDEO IN
附件
遥控器用电池
功能
核对设置输入器包装内是否确有下列附件：
使用说明书 遥控器用电池
(2 × R6 (AA)号)
连接电缆
(1.5米)
要打开电池舱盖时，将其向下滑动。 装入电池。要注意极性正确（+和－
极）。
电池使用安全注意事项
电视使用不当会造成电解液泄漏，这会损坏电解液所接触到的物品并可能造成火灾。
·切勿混用新旧电池。
·切勿同时使用不同类型的电池。（例如锌－碳电池和碱性电池）
·切勿将其加热或暴露于明火。
·切勿将其拆开或使其断路。
·切勿给其充电，使其断路，将其解体、加热或将用过的碱性或锰电池焚烧。
·如果遥控器不能正常工作时请更换电池。
可简便将主机设定下载到设置输入器并将同样设定安装到多个其他接收机内。
关于适用机型请参阅附有“商用端口”的Panasonic终端插件的使用说明手册。
注意：
将主机设定复制到设置输入器或其他接收机内前，务必要确保主机和要复制上设置输入器数据的接收机是
同样机型，在同一插槽内具有相同的终端插件。
例：
主机：在插槽2、3内安装有TY-FB8TA的TH-42PG9W
要复制上设置输入器数据的接收机：在插槽2、3内安装有TY-FB8TA的TH-42PG9W
微型插头(M3)
立体声
(例：TY-FB8TA)
本机后视图
连接电缆 (附件)
设置输入器
注意：
连接前，务必要关闭本机。
连接
R6(AA)号
1 2
ty_rm09sl_0222.indd 17 2006/02/22 16:26:51

[UP LOADING]
PLEASE TURN OFF
100%
EEPROM OUTPUT FAILED!!
复制主机设定
工作状态 红色指示灯 [RED] 发光二极管 [GREEN] 发光二极管
不工作
- - -
按[POWER]、[A]、[B]或
[ENTER]时闪烁
- -
连接M3状态下
- -
点亮(10秒钟)
连接M3状态下
-
当数据写入失败时闪烁
(5秒钟)
当数据写入成功时闪烁
(5秒钟)
完成数据复制时 闪烁 当传送数据失败时闪烁
(5秒钟)
当传送数据成功时闪烁
(5秒钟)
使用方法
将主机设定复制到设置输入器上
准备
1. 设定主机。有关所要复制的设定类型请参阅终端插件的使用说明书。
2. 首先关闭本机。然后用电缆（附件）将本机与设置输入器连接。当连接M3插头时务必要确保[GREEN]
发光二极管（设置输入器的右上方）点亮。
打开与本机连接的设置输入器。
用本机遥控器或终端插件进入装载模式。具体细节请参阅使
用手册。
1
2
当成功进入装载模式时，将显示出“UP LOADING”。
否则请再次重复步骤2的操作。
3
按屏上显示开始复制。
当进度变为100%时，数据复制即告成功。当显示出“PLEASE TURN
OFF” 后关闭本机并从本机上卸下设置输入器。
当卸下M3插头后屏上显示出现错误或[RED] 发光二极管 (设置输入器的
左上方)闪烁的话，请关闭本机并再次重复＜进入装载模式＞的步骤1之
操作。
注意：
根据所安装的终端插件不同屏上显示也不同。
2
1
发光二极管规格
进入装载模式
18
中文
ty_rm09sl_0222.indd 18 2006/02/22 16:26:52

[DOWN LOADING]
100%
PLEASE TURN OFF
使用方法
将设置输入器复制到其他接收机上
设定接收机数据接收模式
1按设置输入器的[POWER] 键来打开接收机。
2在一秒钟内依次先按 [A]，然后按[B] 来设定数据接
收模式。
当进入下载模式时，将显示出“DOWN LOADING”。否
则请再次重复此步骤2的操作。
1在距接收机1米以内操作设置输入器。
按[ENTER] 键来开始复制。 将设置输入器对准接收机
上的遥控感应窗直至进度变为100%为止。 如果从设
置输入器复制数据过程中出现错误的话，将其移近接
收机并从头开始重复步骤1的操作。
当屏上显示出现错误或[RED] 发光二极管 (设置输入
器的左上方)闪烁的话，请关闭本机并再次重复＜设定
接收机数据接收模式＞的步骤1之操作。如果错误无论
怎样都出现的话，请确认主机的设定成功地复制到设
置输入器。
将设置输入器的数据复制到接收机上
2当进度显示读数为100%时，即告数据复制已经成功完成，此时可不用再
将设置输入器对准接收机了。然后在将数据写入到接收机内存的过程中等
候直至显示出“PLEASE TURN OFF”为止。
结束数据复制
1当显示出“PLEASE TURN OFF”时关闭接收机。
2打开接收机，此时可按与主机同样的设定欣赏观看接收机。
注意：
根据接收机或所安装的终端插件不同屏上显示也不同。
1秒钟
1米以内
19
中文
ty_rm09sl_0222.indd 19 2006/02/22 16:26:53

20
Memo
ty_rm09sl_0222.indd 20 2006/02/22 16:26:53
