Parkside PBSG 95 D5 User manual

BOHRERSCHÄRFGERÄT/DRILL BIT SHARPENER
AFFÛTEUR DE FORETS PBSG 95 D5
IAN 339103_1910
BOHRERSCHÄRFGERÄT
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
DRILL BIT SHARPENER
Operation and safety notes
Translation of the original instructions
AFFÛTEUR DE FORETS
Instructions d‘utilisation et consignes de sécurité
Traduction de la notice originale
BOORSLIJPMACHINE
Bedienings- en veiligheidsinstructies
Vertaling van de oorspronkelijke gebruiksaanwijzing
BRÚSKA NA VRTÁKY
Pokyny pre obsluhu a bezpečnostné pokyny
Preklad pôvodného návodu na použitie
BRUSKA NA VRTÁKY
Pokyny pro obsluhu a bezpečnostní pokyny
Překlad původního návodu k používání
URZĄDZENIE DO OSTRZENIA
WIERTEŁ
Wskazówki dotyczące obsługi i bezpieczeństwa
Tłumaczenie instrukcji oryginalnej

DE/AT / CH Bedienungs- und Sicherheitshinweise Seite 5
GB/IE Operation and safety notes Page 15
FR/BE Instructions d‘utilisation et consignes de sécurité Page 24
NL/BE Bedienings- en veiligheidsinstructies Pagina 35
PL Wskazówki dotyczące obsługi i bezpieczeństwa Strona 45
CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 55
SK Pokyny pre obsluhu a bezpečnostné pokyny Strana 64

A B
C D
1
2
3
4
3
2
3
5 6 7 8
9
E
10
11

5DE/AT/CH
Legende der verwendeten Piktogramme..................................Seite 6
Einleitung................................................................................................................Seite 6
Bestimmungsgemäße Verwendung...........................................................................Seite 6
Teilebeschreibung......................................................................................................Seite 6
Lieferumfang...............................................................................................................Seite 7
Technische Daten.......................................................................................................Seite 7
Allgemeine Sicherheitshinweise.........................................................Seite 7
Sicheres Arbeiten.......................................................................................................Seite 7
Vor der Inbetriebnahme ...........................................................................Seite 9
Inbetriebnahme................................................................................................Seite 10
Bohrer schleifen..........................................................................................................Seite 10
Schleifstein auswechseln............................................................................................Seite 10
Wartung und Reinigung............................................................................Seite 11
Entsorgung............................................................................................................Seite 11
Service......................................................................................................................Seite 12
Garantie..................................................................................................................Seite 12
Abwicklung im Garantiefall.......................................................................................Seite 12
Service ........................................................................................................................Seite 13

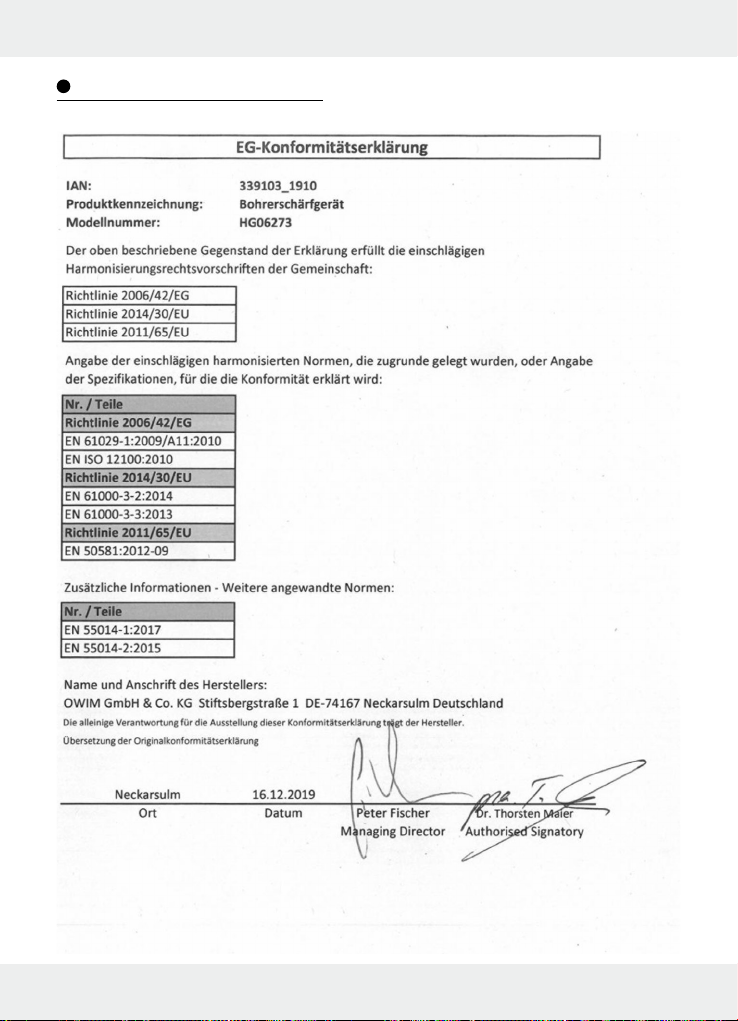

Konformitätserklärung..............................................................................Seite 14

6 DE/AT/CH
Legende der verwendeten Piktogramme
Lesen Sie die
Bedienungsanleitung. Tragen Sie Augenschutz.
Tragen Sie Gehörschutz. Tragen Sie schützendes,
rutschfestes Schuhwerk.
Tragen Sie eine Staubschutz-
maske. Tragen Sie Schutzhandschuhe.
Schutzklasse II
(Doppelisolierung)
Gefahr durch elektrischen Schlag!
Ziehen Sie vor Wartungs- und
Reparaturarbeiten den Netz-
stecker aus der Steckdose.
Bohrerschärfgerät
PBSG 95 D5
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres
neuen Produkts. Sie haben sich damit für
ein hochwertiges Produkt entschieden. Die
Bedienungsanleitung ist Teil dieses Produkts.
Sie enthält wichtige Hinweise für Sicherheit,
Gebrauch und Entsorgung. Machen Sie sich
vor der Benutzung des Produkts mit allen
Bedien- und Sicherheitshinweisen vertraut.
Benutzen Sie das Produkt nur wie beschrieben
und für die angegebenen Einsatzbereiche.
Händigen Sie alle Unterlagen bei Weiter-
gabe des Produkts an Dritte mit aus.
Bestimmungsgemäße
Verwendung
Das Produkt ist bestimmt zum Schärfen von
Stahlbohrern nach DIN 338, DIN 340,
DIN 345, DIN 1869 und DIN 1897 (Aus-
führung Typ N). Hartmetallbohrer dürfen
nicht geschliffen werden. Jede andere Ver-
wendung oder Veränderung des Produkts
gilt als nicht bestimmungsgemäß und birgt
erhebliche Unfallgefahren. Für aus bestim-
mungswidriger Verwendung entstandene
Schäden übernimmt der Hersteller keine
Haftung. Nicht für den gewerblichen Ein-
satz bestimmt.

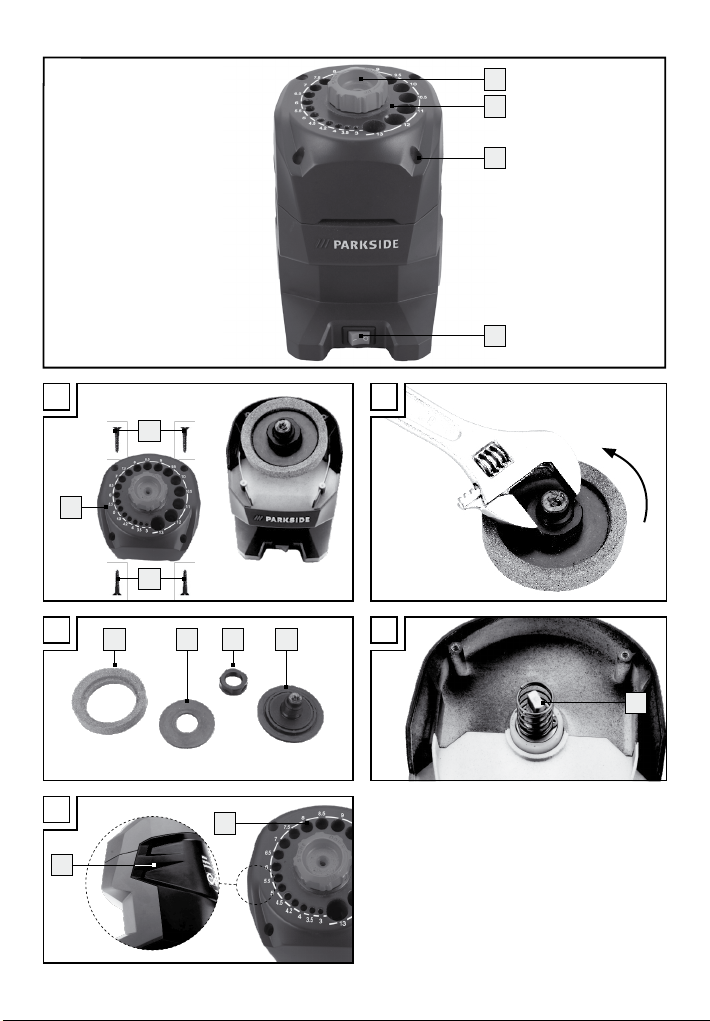

Teilebeschreibung
1Drehschalter („STONE“ = Schleifstein)
2Abdeckung Schleifstein
3Schraube Abdeckung Schleifstein
4EIN-/AUS-Schalter
5Schleifstein

7DE/AT/CH
6Metallring
7Verschraubung
8Schleifsteinhalterung
9Feder
10 Lüftungsschlitze
11 Bohrerführung
Lieferumfang
1 Bohrerschärfgerät
2 Ersatzschleifsteine
1 Bedienungsanleitung
Technische Daten
Abmessungen: 115x128x175mm
(B x T x H)
Gesamtgewicht: 945g
Schleifstein: 46g
Bemessungsspannung: 220–240V∼
(Wechselstrom)
50Hz
Bemessungsaufnahme: 95W
Bemessungsleer-
laufdrehzahl: n01350 min-1
Für Bohrer-Ø: 3–13mm
Schutzklasse: II/
Geräuschemissionswert:
Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt, typischerweise:
Last (Schleifen):
Schalldruckpegel LpA: 61,2dB (A)
Unsicherheit KpA: 3dB
Schallleistungspegel LWA: 74,2dB (A)
Unsicherheit KWA: 3dB
Allgemeine
Sicherheitshinweise
ACHTUNG! Beim Gebrauch von Elektro-
werkzeugen sind zum Schutz gegen elektri-
schen Schlag, Verletzungs- und Brandgefahr
folgende grundsätzliche Sicherheitsmaß-
nahmen zu beachten. Lesen Sie alle diese
Hinweise, bevor Sie dieses Elektrowerkzeug
benutzen, und bewahren Sie die Sicherheits-
hinweise gut auf.
Sicheres Arbeiten
1. Halten Sie Ihren Arbeitsbereich
in Ordnung
Unordnung im Arbeitsbereich kann
Unfälle zur Folge haben.
2. Berücksichtigen Sie
Umgebungseinflüsse
Setzen Sie Elektrowerkzeuge nicht dem
Regen aus.
Benützen Sie Elektrowerkzeuge nicht in
feuchter oder nasser Umgebung.
Sorgen Sie für gute Beleuchtung des
Arbeitsbereichs.
Benutzen Sie Elektrowerkzeuge nicht, wo
Brand- oder Explosionsgefahr besteht.
3. Schützen Sie sich vor elektri-
schem Schlag
Vermeiden Sie Körperberührung mit ge-
erdeten Teilen (z. B. Rohren, Radiatoren,
Elektroherden, Kühlgeräten).
4. Halten Sie andere Personen fern
Lassen Sie andere Personen, insbeson-
dere Kinder, nicht das Elektrowerkzeug
oder das Kabel berühren. Halten Sie
sie von Ihrem Arbeitsbereich fern.

8 DE/AT/CH
5. Bewahren Sie unbenutzte
Elektrowerkzeuge sicher auf
Unbenutzte Elektrowerkzeuge sollten
an einem trockenen, hochgelegenen
oder abgeschlossenen Ort, außerhalb
der Reichweite von Kindern, abgelegt
werden.
6. Überlasten Sie Ihr Elektrowerk-
zeug nicht
Sie arbeiten besser und sicherer im an-
gegebenen Leistungsbereich.
7. Benutzen Sie das richtige
Elektrowerkzeug
Verwenden Sie keine leistungsschwa-
chen Maschinen für schwere Arbeiten.
Benutzen Sie das Elektrowerkzeug nicht
für solche Zwecke, für die es nicht vor-
gesehen ist. Benutzen Sie zum Beispiel
keine Handkreissäge zum Schneiden
von Baumästen oder Holzscheiten.
8. Tragen Sie geeignete Kleidung
Tragen Sie keine weite Kleidung oder
Schmuck, sie könnten von beweglichen
Teilen erfasst werden.
Bei Arbeiten im Freien ist rutschfestes
Schuhwerk empfehlenswert.
Tragen Sie bei langen Haaren ein Haar-
netz.
9. Benutzen Sie Schutzausrüstung
Tragen Sie eine Schutzbrille.
Verwenden Sie bei stauberzeugenden
Arbeiten eine Atemmaske.
10.Schließen Sie die Staubabsaug-
einrichtung an
Falls Anschlüsse zur Staubabsaugung
und Auffangeinrichtung vorhanden
sind, überzeugen Sie sich, dass diese
angeschlossen und richtig benutzt werden.
11.Verwenden Sie das Kabel nicht
für Zwecke, für die es nicht be-
stimmt ist
Benutzen Sie das Kabel nicht, um den
Stecker aus der Steckdose zu ziehen.
Schützen Sie das Kabel vor Hitze, Öl
und scharfen Kanten.
12.Sichern Sie das Werkstück
Benutzen Sie Spannvorrichtungen oder
einen Schraubstock, um das Werkstück
festzuhalten. Es ist damit sicherer gehal-
ten als mit Ihrer Hand.
13.Vermeiden Sie abnormale
Körperhaltung
Sorgen Sie für sicheren Stand und hal-
ten Sie jederzeit das Gleichgewicht.
14.Pflegen Sie Ihre Werkzeuge mit
Sorgfalt
Halten Sie die Schneidwerkzeuge
scharf und sauber, um besser und
sicherer arbeiten zu können.
Befolgen Sie die Hinweise zur Schmie-
rung und zum Werkzeugwechsel.
Kontrollieren Sie regelmäßig die An-
schlussleitung des Elektrowerkzeugs
und lassen Sie diese bei Beschädigung
von einem anerkannten Fachmann er-
neuern.
Kontrollieren Sie Verlängerungsleitungen
regelmäßig und ersetzen Sie diese,
wenn sie beschädigt sind.
Halten Sie Handgriffe trocken, sauber
und frei von Öl und Fett.
15.Ziehen Sie den Stecker aus der
Steckdose
Bei Nichtgebrauch des Elektrowerkzeugs,
vor der Wartung und beim Wechsel
von Werkzeugen wie z. B. Sägeblatt,
Bohrer, Fräser.

9DE/AT/CH
16.Lassen Sie keine Werkzeug-
schlüssel stecken
Überprüfen Sie vor dem Einschalten,
dass Schlüssel und Einstellwerkzeuge
entfernt sind.
17.Vermeiden Sie unbeabsichtigten
Anlauf
Vergewissern Sie sich, dass der Schalter
beim Einstecken des Steckers in die
Steckdose ausgeschaltet ist.
18.Benutzen Sie Verlängerungs-
kabel für den Außenbereich
Verwenden Sie im Freien nur dafür zu-
gelassene und entsprechend gekenn-
zeichnete Verlängerungskabel.
19.Seien Sie aufmerksam
Achten Sie darauf, was Sie tun. Gehen
Sie mit Vernunft an die Arbeit. Benutzen
Sie das Elektrowerkzeug nicht, wenn
Sie unkonzentriert sind.
20.Überprüfen Sie das Elektrowerk-
zeug auf eventuelle Beschädi-
gungen
Vor weiterem Gebrauch des Elektro-
werkzeugs müssen Schutzvorrichtungen
oder leicht beschädigte Teile sorgfältig
auf ihre einwandfreie und bestimmungs-
gemäße Funktion untersucht werden.
Überprüfen Sie, ob die beweglichen
Teile einwandfrei funktionieren und nicht
klemmen oder ob Teile beschädigt sind.
Sämtliche Teile müssen richtig montiert
sein und alle Bedingungen erfüllen, um
den einwandfreien Betrieb des Elektro-
werkzeugs zu gewährleisten.
Beschädigte Schutzvorrichtungen und
Teile müssen bestimmungsgemäß durch
eine anerkannte Fachwerkstatt repariert
oder ausgewechselt werden, soweit
nichts anderes in der Gebrauchsanwei-
sung angegeben ist.
Beschädigte Schalter müssen bei einer
Kundendienstwerkstatt ersetzt werden.
Benutzen Sie keine Elektrowerkzeuge,
bei denen sich der Schalter nicht ein-
und ausschalten lässt.
21.ACHTUNG!
Der Gebrauch anderer Einsatzwerk-
zeuge und anderen Zubehörs kann eine
Verletzungsgefahr für Sie bedeuten.
22.Lassen Sie Ihr Elektrowerkzeug
durch eine Elektrofachkraft
reparieren
Dieses Elektrowerkzeug entspricht den
einschlägigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von einer Elektro-
fachkraft ausgeführt werden, indem
Originalersatzteile verwendet werden;
anderenfalls können Unfälle für den
Benutzer entstehen.
Vor der Inbetriebnahme
Hinweis: Entfernen Sie vollständig das
Verpackungsmaterial.
Die Bedienperson sollte bei der Verwen-
dung nah am Produkt stehen, um eine un-
nötige Körperstreckung und damit einen
unsicheren Stand zu vermeiden.
Wenn das Produkt blockiert, schalten
Sie es aus und ziehen Sie den Netzste-
cker aus der Steckdose. Beseitigen Sie
erst dann die Blockierung.

10 DE/AT/CH
Inbetriebnahme
Bohrer schleifen
Hinweis: Schleifen Sie schwer beschä-
digte Bohrer zuerst grob an einem Schleif-
bock vor.
Senken Sie den Schleifstein komplett ab.
Drehen Sie hierfür den Drehschalter 1
bis zum Anschlag in Richtung DOWN ▼.
Führen Sie den Bohrer in die kleinste pas-
sende Bohrerführung 11 am Bohrer-
schärfgerät. Die exakten Größen (Ø)
der jeweiligen Bohrerführung 11 können
Sie an der Beschriftung (3 bis 13) ablesen.
Drücken Sie den EIN-/AUS-Schalter 4
auf Position „I“, um das Produkt einzu-
schalten.
Drehen Sie solange den Drehschalter 1
in Richtung UP ▲, bis Sie ein Schleif-
geräusch hören.
Hinweis: Mit dem Drehschalter 1
regulieren Sie die Position des Schleif-
steines und damit den Anpressdruck
des Schleifsteines gegen den Bohrer.
Je weiter Sie den Drehschalter 1in
Richtung UP ▲ drehen, desto mehr erhöht
sich der Anpressdruck. Achten Sie dar-
auf, dass Sie den Schleifstein nicht zu weit
nach oben drehen. Andernfalls kann der
Schleifstein am Gehäuse anschlagen.
Drehen Sie den Bohrer bei leichtem
Druck locker und schnell zwischen dem
linken und dem rechten Anschlag etwa
10-mal hin und her (bei kleinen Bohrern
etwa 5-mal).
Ziehen Sie den Bohrer etwas heraus,
drehen Sie ihn um 180° um die eigene
Achse und führen Sie ihn wieder bis zum
Schleifstein ein.
Wiederholen Sie den gesamten Vorgang
gegebenenfalls, bis beide Schneiden
scharf sind. Führen Sie den Anschliff so
aus, dass der Winkel ( ) zwischen beiden
Schneidkanten (b) 118° beträgt. Beide
Schneidkanten (b) müssen den gleichen
Winkel zur Bohrachse (a) haben und
gleich lang sein, damit der Bohrer zentrisch
läuft (siehe nachfolgende Abbildungen).
21 3
180
0
α = 118
0
(a)
(b)
(b)
Drücken Sie den EIN- / AUS-Schalter 4
auf Position „0“, um das Produkt auszu-
schalten.
Schleifstein auswechseln
VERLETZUNGSGE-
FAHR! Bevor Sie Arbeiten am Produkt
durchführen, ziehen Sie immer den
Netzstecker aus der Steckdose. Wech-
seln Sie den Schleifstein aus, wenn er
abgenutzt oder beschädigt ist (nachlas-
sende, unregelmäßige Schleifleistung,
gebrochener Stein).
Für diesen Arbeitsschritt benötigen Sie
einen Kreuzschraubendreher.
Schrauben Sie die 4 Schrauben 3der
Abdeckung Schleifstein 2heraus und
entnehmen Sie die Abdeckung 2
(siehe Abb. A).
Nehmen Sie den Schleifstein 5heraus.
L ösen Sie die Verschraubung
7
mit einem
27mm Maulschlüssel (nicht im Liefer-

11DE/AT/CH
umfang enthalten) (siehe Abb. B).
Hinweis: Zum Öffnen gegen den
Uhrzeigersinn drehen!
Entnehmen Sie den Metallring 6.
Montieren Sie entsprechend den neuen
Schleifstein mit der abgeflachten Kante
nach unten an der Schleifsteinhalterung
8und setzen Sie den Metallring 6
wieder ein.
Ziehen Sie die Verschraubung mit Hilfe
eines 27 mm Maulschlüssels wieder fest.
Hinweis: Zum Schließen im Uhrzei-
gersinn drehen!
Beachten Sie, dass die Feder 9im
Produkt gemäß Abb. D eingesetzt ist
und setzen Sie den Schleifstein in das
Produkt ein. Drehen Sie den Schleifstein,
bis dieser wieder passgenau wie in Abb. A
platziert ist, andernfalls lässt sich die Ab-
deckung Schleifstein
2
nicht montieren.
Setzen Sie die Abdeckung Schleifstein 2
wieder auf und verschrauben Sie sie mit
den 4 Schrauben 3.
Wartung und Reinigung
Das Produkt ist abgesehen vom Wechsel
der Schleifsteine wartungsfrei.
GE-
FAHR DURCH ELEKTRI-
SCHEN SCHLAG! Ziehen
Sie vor Wartungs- und Reparaturarbei-
ten den Netzstecker aus der Steckdose.
Reinigen Sie das Produkt regelmäßig,
am besten immer direkt nach Abschluss
der Arbeit.
Verwenden Sie zum Reinigen des Ge-
häuses ein trockenes Tuch. Verwenden
Sie niemals Benzin, Lösungsmittel oder
Reiniger, die Kunststoff angreifen.
VERLETZUNGSGE-
FAHR! Öffnen Sie außer zum Schleif-
steinwechsel niemals das Produkt. Lassen
Sie Reparatur- oder Austauscharbeiten
nur von der Servicestelle oder einer
Elektrofachkraft durchführen. Wenn die
Zuleitung dieses Produkts beschädigt
wird, muss sie von der Servicestelle
durch eine extra zu diesem Zwecke
präparierte Zuleitung ersetzt werden.
Entsorgung
Die Verpackung besteht aus umweltfreundli-
chen Materialien, die Sie über die örtlichen
Recyclingstellen entsorgen können.
b
a
Beachten Sie die Kennzeichnung
der Verpackungsmaterialien bei
der Abfalltrennung, diese sind
gekennzeichnet mit Abkürzungen
(a) und Nummern (b) mit folgen-
der Bedeutung: 1–7: Kunststoffe/
20–22: Papier und Pappe/
80–98: Verbundstoffe.
Das Produkt und die Verpackungs-
materialien sind recycelbar, ent-
sorgen Sie diese getrennt für
eine bessere Abfallbehandlung.
Das Triman-Logo gilt nur für
Frankreich.
Möglichkeiten zur Entsorgung
des ausgedienten Produkts erfah-
ren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.

12 DE/AT/CH
Werfen Sie Ihr Produkt, wenn es
ausgedient hat, im Interesse des
Umweltschutzes nicht in den Haus-
müll, sondern führen Sie es einer
fachgerechten Entsorgung zu.
Über Sammelstellen und deren
Öffnungszeiten können Sie sich
bei Ihrer zuständigen Verwaltung
informieren.
Service
Lassen Sie Ihr Produkt von der Service-
stelle oder einer Elektrofachkraft und
nur mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicher-
heit des Produkts erhalten bleibt.
Lassen Sie den Austausch des Steckers
oder der Netzleitung immer vom Hersteller
des Produkts oder seinem Kundendienst
ausführen. Damit wird sichergestellt, dass
die Sicherheit des Produkts erhalten bleibt.
Garantie
Das Produkt wurde nach strengen Qualitäts-
richtlinien sorgfältig produziert und vor An-
lieferung gewissenhaft geprüft. Im Falle von
Mängeln dieses Produkts stehen Ihnen ge-
gen den Verkäufer des Produkts gesetzliche
Rechte zu. Diese gesetzlichen Rechte wer-
den durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.
Sie erhalten auf dieses Produkt 3 Jahre
Garantie ab Kaufdatum. Die Garantiefrist
beginnt mit dem Kaufdatum. Bitte bewahren
Sie den Original-Kassenbon gut auf. Diese
Unterlage wird als Nachweis für den Kauf
benötigt.
Tritt innerhalb von 3 Jahren ab dem Kaufdatum
dieses Produkts ein Material- oder Fabrikatio
ns-
fehler auf, wird das Produkt von uns – nach
unserer Wahl – für Sie kostenlos repariert
oder ersetzt. Diese Garantie verfällt, wenn
das Produkt beschädigt, nicht sachgemäß
benutzt oder gewartet wurde.
Die Garantieleistung gilt für Material- oder
Fabrikationsfehler. Diese Garantie erstreckt
sich nicht auf Produktteile, die normaler
Abnutzung ausgesetzt sind (z. B. Batterien)
und daher als Verschleißteile angesehen
werden können oder Beschädigungen an
zerbrechlichen Teilen, z. B. Schalter, Akkus
oder die aus Glas gefertigt sind.
Abwicklung im
Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens
zu gewährleisten, folgen Sie bitte den fol-
genden Hinweisen:
Bitte halten Sie für alle Anfragen den Kassen-
bon und die Artikelnummer (z. B. IAN
123456_7890) als Nachweis für den Kauf
bereit.
Die Artikelnummer entnehmen Sie bitte dem
Typenschild, einer Gravur, auf dem Titelblatt
Ihrer Anleitung (unten links) oder als Aufkleber
auf der Rück- oder Unterseite.
Sollten Funktionsfehler oder sonstige Mängel
auftreten, kontaktieren Sie zunächst die

13DE/AT/CH
nachfolgend benannte Serviceabteilung te-
lefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt können Sie
dann unter Beifügung des Kaufbelegs (Kas-
senbon) und der Angabe, worin der Man-
gel besteht und wann er aufgetreten ist, für
Sie portofrei an die Ihnen mitgeteilte Ser-
vice-Anschrift übersenden.
Service
Service Deutschland
Tel.: [phone]
(kostenfrei aus dem dt.
Festnetz/Mobilfunknetz)
E-Mail: [email protected]
Service Österreich
Tel.: [phone]
(0,15 EUR/Min.)
E-Mail: [email protected]
Service Schweiz
Tel.: [phone]
(0,08 CHF/Min., Mobilfunk
max. 0,40 CHF/Min.)
E-Mail: [email protected]

14 DE/AT/CH
Konformitätserklärung

15GB/IE
List of pictograms used...............................................................................Page 16
Introduction..........................................................................................................Page 16
Intended use...............................................................................................................Page 16
Parts description.........................................................................................................Page 16
Scope of delivery.......................................................................................................Page 17
Technical data............................................................................................................Page 17
General safety instructions.....................................................................Page 17
Safe operation ...........................................................................................................Page 17
Before use..............................................................................................................Page 19
Initial use................................................................................................................Page 19
Grinding drills.............................................................................................................Page 19
Replacing the brick ....................................................................................................Page 20
Maintenance and cleaning......................................................................Page 20
Disposal...................................................................................................................Page 20
Service......................................................................................................................Page 21
Warranty................................................................................................................Page 21
Warranty claim procedure........................................................................................Page 22
Service ........................................................................................................................Page 22
Declaration of conformity........................................................................Page 23

16 GB/IE
List of pictograms used
Read the instruction manual. Wear eye protection.
Wear hearing protection. Wear protective, slip-resistant
footwear.
Wear a dust mask. Wear protective gloves.
Protection class II
(double insulation)
Risk of electric shock! Unplug
the mains plug from the socket
prior to performing maintenance
or repairs.
Drill bit sharpener
PBSG 95 D5
Introduction
We congratulate you on the purchase of your
new product. You have chosen a high qual-
ity product. The instructions for use are part
of the product. They contain important infor-
mation concerning safety, use and disposal.
Before using the product, please familiarise
yourself with all of the safety information and
instructions for use. Only use the product as
described and for the specified applications.
If you pass the product on to anyone else,
please ensure that you also pass on all the
documentation with it.
Intended use
This product is intended for sharpening steel
drill bits according to DIN 338, DIN 340,
DIN 345, DIN 1869 and DIN 1897 (style
Type N). Carbide drills must not be sharp-
ened. Any other use or modification of the
product shall be considered as improper use
and could give rise to considerable dangers.
The manufacturer assumes no liability for
damages due to improper use. Not intended
for commercial use.
Parts description
1Dial („STONE“ = brick)
2Brick cover
3Screw, brick cover
4ON/OFF switch
5Brick
6Metal ring
7Screw connection
8Brick holder

17GB/IE
9Spring
10 Louvres
11 Drill guide
Scope of delivery
1 Drill sharpener
2 Replacement bricks
1 Instructions for use
Technical data
Dimensions: 115x128x175mm
(W x D x H)
Total weight: 945g
Brick: 46g
Rated voltage: 220–240V∼ (AC)
50Hz
Rated power: 95 W
Rated idle
speed: n01350 min-1
For drill Ø: 3–13mm
Protection class: II/
Noise emission value:
The A-rated noise level of the power tool is
typically:
Load (grinding):
Noise level LpA: 61.2dB (A)
Uncertainty KpA: 3dB
Sound power level LWA: 74.2 dB (A)
Uncertainty KWA: 3dB
General safety
instructions
WARNING! When using electric tools basic
safety precautions should always be followed
to reduce the risk of fire, electric shock and
personal injury including the following.
Read all these instructions before attempt-
ing to operate this product and save these
instructions
Safe operation
1. Keep work area clear
Cluttered areas and benches invite injuries.
2. Consider work area environment
Do not expose tools to rain.
Do not use tools in damp or wet locations.
Keep work area well lit.
Do not use tools in the presence of
flammable liquids or gases.
3. Guard against electric shock
Avoid body contact with earthed or
grounded surfaces (e.g. pipes, radia-
tors, ranges, refrigerators).
4. Keep other persons away
Do not let persons, especially children,
not involved in the work touch the tool
or the extension cord and keep them
away from the work area.
5. Store idle tools
When not in use, tools should be stored
in a dry locked-up place, out of reach
of children.
6. Do not force the tool
It will do the job better and safer at the
rate for which it was intended.

18 GB/IE
7. Use the right tool
Do not force small tools to do the job of
a heavy duty tool.
Do not use tools for purposes not in-
tended; for example do not use circular
saws to cut tree limbs or logs.
8. Dress properly
Do not wear loose clothing or jewel-
lery, they can be caught in moving
parts.
Non-skid footwear is recommended
when working outdoors.
Wear protective hair covering to con-
tain long hair.
9. Use protective equipment
Use safety glasses.
Use face or dust mask if working opera-
tions create dust.
10.Connect dust extraction equip-
ment
If the tool is provided for the connection
of dust extraction and collecting equip-
ment, ensure these are connected and
properly used.
11.Do not abuse the cord
Never yank the cord to disconnect it
from the socket. Keep the cord away
from heat, oil and sharp edges.
12.Secure work
Where possible use clamps or a vice to
hold the work. It is safer than using your
hand.
13.Do not overreach
Keep proper footing and balance at all
times.
14.Maintain tools with care
Keep cutting tools sharp and clean for
better and safer performance.
Follow instruction for lubricating and
changing accessories.
Inspect tool cords periodically and if
damaged have them repaired by an
authorized service facility.
Inspect extension cords periodically
and replace if damaged.
Keep handles dry, clean and free from
oil and grease.
15.Disconnect tools
When not in use, before servicing and
when changing accessories such as
blades, bits and cutters, disconnect
tools from the power supply.
16.Remove adjusting keys and
wrenches
Form the habit of checking to see that
keys and adjusting wrenches are removed
from the tool before turning it on.
17.Avoid unintentional starting
Ensure switch is in “off” position when
plugging in.
18.Use outdoor extension leads
When the tool is used outdoors, use
only extension cords intended for out-
door use and so marked.
19.Stay alert
Watch what you are doing, use common
sense and do not operate the tool
when you are tired.
20.Check damaged parts
Before further use of tool, it should be
carefully checked to determine that it
will operate properly and perform its in-
tended function.
Check for alignment of moving parts,
binding of moving parts, breakage of
parts, mounting and any other conditions
that may affect its operation.
A guard or other part that is damaged
should be properly repaired or replaced
by an authorized service centre unless

19GB/IE
otherwise indicated in this instruction
manual.
Have defective switches replaced by an
authorized service centre.
Do not use the tool if the switch does
not turn it on and off.
21.WARNING!
The use of any accessory or attachment
other than one recommended in this in-
struction manual may present a risk of
personal injury.
22.Have your tool repaired by a
qualified person
This electric tool complies with the rele-
vant safety rules. Repairs should only
be carried out by qualified persons us-
ing original spare parts, otherwise this
may result in considerable danger to
the user.
Before use
Note: Remove all packaging material from
the product.
The operator should stand in front and
stay close to the power tool to prevent
overreach.
In case of blockage, switch off the ap-
pliance and unplug from the mains.
Then clear the jam.
Initial use
Grinding drills
Note: First rough grind severely damaged
drills with a grinding block.
Fully lower the brick. To do so, turn the
dial 1all the way in the DOWN ▼
direction.
Insert the drill into the smallest drill guide
11 on the sharpener it will fit. Please
refer to the markings (3 to 13) for the
exact sizes (Ø) of the respective drill
guides 11 .
Set the ON/OFF switch 4to position
„I“ to switch on the product.
Turn the dial 1in the UP ▲ direction
until you hear a grinding noise.
Note: The dial 1controls the position
of the brick inside the grinding head, thus
the grinding pressure the brick applies
to the drill. The more the dial 1is turned
in the UP ▲ direction, the greater the
grinding pressure. Be sure not to raise
the brick too high. The brick may other-
wise get in contact with the housing.
Loosely and quickly rotate the drill back
and forth about 10 times between the left
and right stop, applying light pressure
(small drills about 5 times).

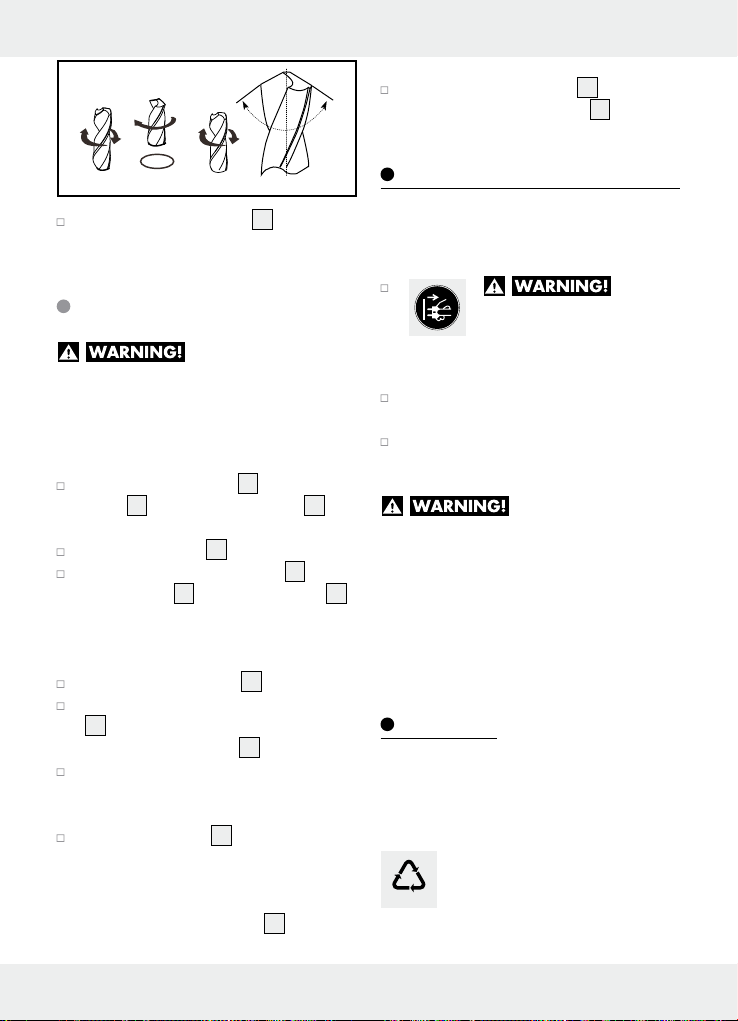

Slightly pull out the drill, turn 180°
around its own axis and reinsert up to
the brick.
If necessary, repeat the entire process
until both faces are sharp. Polish so the
angle ( ) between the two cutting
edges (b) is 118°. Both cutting edges
(b) must have the same angle to the
drilling axle (a) and have the same
length for the drill to run centred (see
images below).

20 GB/IE
21 3
180
0
α = 118
0
(a)
(b)
(b)
Set the ON/OFF switch 4to position
„0“ to switch off the product.
Replacing the brick
RISK OF INJURY!
Always unplug from the mains before work-
ing on the product. Replace a worn or dam-
aged brick (diminished, uneven grinding,
broken brick). You will need a phillips head
screwdriver for this step.
Unscrew the 4 screws 3on the brick
cover 2and remove the cover 2
(see Fig. A).
Remove the brick 5.
Loosen the screw connection 7keep-
ing the brick 5in the brick holder 8
with a 27 mm open-end spanner (not
included) or a nut driver (see Fig. B).
Note: Turn counter-clockwise to open!
Remove the metal ring 6.
Secure the new brick in the brick holder
8with the flattened edge down and
reinstall the metal ring 6.
Tighten the screw connection with a
27 mm open-end spanner.
Note: Turn clockwise to close!
Be sure the spring 9is installed in the
product as shown in Fig. D and insert
the brick into the product. Turn the brick
until it is again precisely fitted as shown
in Fig. A or the brick cover 2will not fit.
Reattach the brick cover 2and fasten
in place with the 4 screws 3.
Maintenance and cleaning
This product is maintenance-free except for
replacing the bricks.
RISK
OF ELECTRIC SHOCK!
Unplug the mains plug from
the socket prior to performing mainte-
nance or repairs.
Clean the product regularly, preferably
immediately after every use.
Use a dry cloth to clean the housing.
Never use petrol, solvents or cleaning
agents that attack plastic.
RISK OF INJURY!
Never open the product except to replace
the brick. Always have repairs or parts
replacements performed at the service
centre or by an electrician. If the input
lead on this product is damaged, it
must be replaced with a specially pre-
pared power cord at the service centre.
Disposal
The packaging is made entirely of recyclable
materials, which you may dispose of at local
recycling facilities.
b
a
Observe the marking of the
packaging materials for waste
separation, which are marked
with abbreviations (a) and num-
bers (b) with following meaning:
