Parkside PLBS 30 A1 User manual

FEINLÖTKOLBEN-SET PLBS 30 A1
FEINLÖTKOLBEN-SET
Bedienungs- und Sicherheitshinweise
SET SOLDEERAPPARAAT
Bedienings- en veiligheidsinstructies
FINE SOLDERING IRON SET
Operation and Safety Notes
IAN 86586

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5
NL Bedienings- en veiligheidsinstructies Pagina 21
GB Operation and Safety Notes Page 37
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies
van het apparaat.
Before reading, unfold the page containing the illustrations and familiarise yourself with all
functions of the device.

1
2
3
8
7
4
5
A B
C D
10 3 119
5
4
6
12
2

5DE/AT/CH
Einleitung
Bestimmungsgemäßer Gebrauch........................................... Seite 6
Ausstattung .............................................................................. Seite 6
Lieferumfang............................................................................ Seite 7
Technische Daten.................................................................... Seite 7
Sicherheitshinweise
1. Arbeitsplatz......................................................................... Seite 8
2. Elektrische Sicherheit.......................................................... Seite 8
3. Sicherheit von Personen ..................................................... Seite 9
4. Verwendung und Behandlung des Elektrowerkzeugs...... Seite 11
Originalzubehör/ -zusatzgeräte............................................ Seite 12
Vor der Inbetriebnahme
Spiralfeder montieren ............................................................. Seite 12
Lötspitzen einsetzen/ wechseln.............................................. Seite 12
Inbetriebnahme
Ein- und ausschalten................................................................ Seite 13
Dritte Hand.............................................................................. Seite 13
Lötschwamm............................................................................ Seite 13
Löten......................................................................................... Seite 14
Wartung und Reinigung......................................... Seite 15
Service................................................................................... Seite 16
Garantie............................................................................... Seite 16
Entsorgung......................................................................... Seite 18
Konformitätserklärung/ Hersteller .............. Seite 19
Inhaltsverzeichnis

6 DE/AT/CH
Feinlötkolben-Set PLBS 30 A1
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich
damit für ein hochwertiges Produkt entschieden. Die Bedienungsanlei-
tung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit,
Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des
Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen
Sie das Produkt nur wie beschrieben
und für die angegebenen Einsatz-
bereiche. Händigen Sie alle Unterla
gen bei Weitergabe des Produkts
an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist für Elektroniklötungen im Freizeit- und Heimwerkerbereich
vorgesehen. Es ist dabei für Anwendungen wie Lötarbeiten, Holzbrennen,
Schweißkleben von Kunststoffen und das Aufbringen von Verzierungen
bestimmt. Benutzen Sie das Gerät nur wie beschrieben und für die an-
gegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen
Einsatz bestimmt. Jede andere Verwendung oder Veränderung des
Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfall-
gefahren. Für aus bestimmungswidriger Verwendung entstandene
Schäden übernimmt der Hersteller keine Haftung.
Ausstattung
1Feinlötkolben
2Lötspitze
Einleitung Einleitung

7DE/AT/CH
Einleitung Einleitung
3Spiralfeder
4Halteclips
5Dritte Hand
6Halterung für Kupferaufsätze
7Multifunktionshalterung
8Lötschwamm
9Universalaufsatz
10 Spitzaufsatz
11 Kegelaufsatz
12 Lötzinn
Lieferumfang
1 Feinlötkolben-Set PLBS 30 A1
1 Multifunktionshalterung
2 Rollen Lötzinn (je 10 Gramm)
2 Lötspitzen (1 x montiert)
4 Kupferaufsätze (Brandspitzen)
1 Lötschwamm
1 Bedienungsanleitung
Technische Daten
Nennspannung: 230V AC
Nennfrequenz: 50Hz
Nennleistung: 30W

8 DE/AT/CH
Sicherheitshinweise
VORSICHT ! Fehler bei der Einhaltung der nachstehend auf-
geführten Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
1. Arbeitsplatz
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.
Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen
führen.
b) Arbeiten Sie mit dem Gerät nicht in explosionsgefähr-
deter Umgebung, in der sich brennbare Flüssigkeiten,
Gase oder Stäube befinden. Elektrowerkzeuge erzeugen
Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der
Benutzung des Elektrowerkzeugs fern. Bei Ablenkung
können Sie die Kontrolle über das Gerät verlieren.
2. Elektrische Sicherheit
Vermeiden Sie Lebensgefahr durch elektrischen Schlag:
a)
Der Anschlussstecker des Gerätes muss in die Steckdose
passen. Der Stecker darf in keiner Weise verändert wer-
den. Verwenden Sie keine Adapterstecker gemein
sam
mit schutzgeerdeten Geräten.Unveränderte Stecker und pas-
sende Steckdosen verringern das Risiko eines elektrischen Schlages.
Sicherheitshinweise Sicherheitshinweise

9DE/AT/CH
b) Halten Sie das Gerät von Regen, Nässe oder Flüssig-
keiten fern. Das Eindringen von Wasser in ein Elektrogerät er-
höht das Risiko eines elektrischen Schlages.
c) Wenn der Betrieb des Elektrowerkzeuges in feuchter
Umgebung nicht vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz eines Fehlerstrom-
schutzschalters vermindert das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Gerät
zu tragen, aufzuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie das Kabel fern von Hit-
ze, Öl, scharfen Kanten oder sich bewegenden Geräte-
teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko
eines elektrischen Schlages.
e) Betreiben Sie das Gerät nicht mit beschädigtem Netzkabel oder
Netzstecker.
Beschädigte Netzkabel bedeuten Lebensgefahr
durch elektrischen Schlag.
f) Halten Sie das Netzkabel stets vom Wirkungskreis des Gerätes
fern und führen Sie es nach hinten vom Gerät weg.
g) Ziehen Sie immer den Netzstecker, wenn Sie das Gerät unbeauf-
sichtigt lassen, oder Arbeiten am Gerät durchführen.
3. Sicherheit von Personen
a) Dieses Gerät ist nicht dafür bestimmt, durch Personen
(einschließlich Kinder) mit eingeschränkten physi-
schen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen be-
nutzt zu werden, es sei denn, sie werden durch eine
für ihre Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen, wie das Gerät
Sicherheitshinweise Sicherheitshinweise

10 DE/AT/CH
zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicher-
zustellen, dass sie nicht mit dem Gerät spielen.
b) Seien Sie stets aufmerksam, achten Sie darauf, was
Sie tun und gehen Sie mit Vernunft an die Arbeit mit
einem Elektrowerkzeug. Benutzen Sie das Gerät
nicht, wenn Sie müde sind oder unter dem Einfluss von
Drogen, Alkohol oder Medikamenten stehen. Ein
Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu
ernsthaften Verletzungen führen.
VERBRENNUNGSGEFAHR! Berühren Sie nie die erhitzte Löt-
spitze oder das geschmolzene Lot. Es besteht Verbrennungsgefahr.
Lassen Sie das Gerät unbedingt abkühlen, bevor Sie Gerätekom-
ponenten wechseln, reinigen oder überprüfen.
Lassen Sie den Feinlötkolben nach der Arbeit nur von der Luft ab-
kühlen. Auf keinen Fall mit Wasser abschrecken!
VORSICHT! BRANDGEFAHR!Verwenden Sie nur die spezielle
Multifunktionshalterung oder eine andere feuerfeste Unterlage zum
Absetzen des heißen Feinlötkolbens.
Bei Arbeitspausen muss der Feinlötkolben in der Multifunktionshalte-
rung abgelegt werden.
Halten Sie das Gerät von brennbarem Material fern.
Lassen Sie das eingeschaltete Gerät nie unbeaufsichtigt.
VORSICHT! VERLETZUNGSGEFAHR! Halten Sie Ihre Hände
vom erhitzten Werkstück fern. Die Hitze kann durch das Werkstück
hindurch abgegeben werden. Benutzen Sie zum Halten kleiner
Werkstücke deshalb die dritte Hand.
Vermeiden Sie den Kontakt der heißen Lötspitze mit den Kunststoff-
teilen der Multifunktionshalterung. Andernfalls kann es zu Beschä-
digungen am Gerät kommen.
Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.
VORSICHT! VERGIFTUNGSGEFAHR! Halten Sie Dämpfe
aus der Atemzone fern.
SicherheitshinweiseSicherheitshinweise

11DE/AT/CH
Sorgen Sie bei längeren Arbeiten, bei denen gesundheitsgefähr-
dende Dämpfe entstehen können, immer für eine ausreichende Be-
lüftung der Arbeitsstätte. Ferner werden Schutzhandschuhe, Mund-
schutz sowie eine Arbeitsschürze empfohlen.
Vermeiden Sie es, in Räumen, in denen gelötet wird, zu essen, zu
trinken und zu rauchen. Andernfalls könnten an den Händen haf-
tende Bleispuren über Lebensmittel oder Zigaretten in den mensch-
lichen Organismus gelangen.
Waschen Sie sich nach dem Löten immer gründlich die Hände.
Werfen Sie Lötabfälle nie in den Hausmüll. Lötabfälle gehören
zum Sondermüll.
4. Verwendung und Behandlung
des Elektrowerkzeugs
a) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb
der Reichweite von Kindern auf. Lassen Sie Personen
das Gerät nicht benutzen, die mit diesem nicht vertraut
sind oder diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.
b) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie,
ob Teile gebrochen oder so beschädigt sind, dass die
Funktion des Gerätes beeinträchtigt ist. Lassen Sie
beschädigte Teile vor dem Einsatz des Gerätes repa-
rieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.
SicherheitshinweiseSicherheitshinweise

12 DE/AT/CH
Originalzubehör/-zusatzgeräte
Benutzen Sie nur Zubehör, das in der Bedienungsanleitung angegeben
ist. Der Gebrauch anderer als hier empfohlenen Teile oder anderen
Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.
Vor der Inbetriebnahme
Spiralfeder montieren
Stecken Sie die Spiralfeder 3mit dem schmaleren Ende in die
Öffnung der Multifunktionshalterung 7.
Achten Sie darauf, dass das nach außen gebogene Spiralende
nach oben zeigt und setzen Sie es in die dafür vorgesehene Aus-
sparung der Multifunktionshalterung 7ein (siehe Pfeil in Abb. B).
Drücken Sie dabei die Spiralfeder 3bis zum Anschlag in die
Öffnung.
Drehen Sie die Spiralfeder 3im Uhrzeigersinn, um sie in der
Multifunktionshalterung 7zu befestigen.
Lötspitzen einsetzen/ wechseln
VORSICHT! VERBRENNUNGSGEFAHR! Heizen Sie den Feinlöt-
kolben nie ohne Spitze auf.
Das Entfernen einer Lötspitze 2oder eines Kupferaufsatzes 910
11 darf nur bei ausgeschaltetem Gerät und bei abgekühlter Lötspitze
oder Aufsatz erfolgen.
Alle Lötspitzen und Aufsätze verfügen über ein Schraubgewinde und
lassen sich somit schnell und einfach am Feinlötkolben 1auswech-
Sicherheitshinweise/Vor der Inbetriebnahme

13DE/AT/CH
seln. Drehen Sie Lötspitze oder Aufsatz gegen den Uhrzeigersinn
heraus. Drehen Sie Lötspitze oder Aufsatz im Uhrzeigersinn fest.
Inbetriebnahme
Ein- und ausschalten
Einschalten:
Stecken Sie den Netzstecker in eine passende Steckdose.
Ausschalten:
Ziehen Sie den Netzstecker aus der Steckdose, um das Gerät aus-
zuschalten.
Dritte Hand
VORSICHT! VERBRENNUNGSGEFAHR! Die Halteclips an der
dritten Hand 5können während der Bearbeitung des Werkstücks
heiß werden.
1. Klappen Sie die dritte Hand 5nach oben.
2. Drehen Sie die Halteclips 4in die gewünschte Richtung.
3. Klemmen Sie das Werkstück zwischen die beiden Halteclips 4.
Lötschwamm
VORSICHT! Die heiße Lötspitze 2darf niemals mit einem
trockenen Lötschwamm 8in Berührung kommen. Andernfalls kann
der Lötschwamm beschädigt werden.
Vor der Inbetriebnahme/InbetriebnahmeSicherheitshinweise/Vor der Inbetriebnahme

14 DE/AT/CH
Der Lötschwamm 8dient zum Reinigen der Lötspitzen.
Feuchten Sie den Lötschwamm 8an, bevor Sie ihn benutzen.
Löten
Dämpfe können beim Einatmen u.a. zu Kopfschmerzen und
Ermüdungserscheinungen führen.
— Der Feinlötkolben ist mit einer Nennleistung von 30Watt ideal für
Elektroniklötungen.
— Durch seine Bauform ist er besonders für schwer zugängliche und
feine Lötarbeiten geeignet.
— Beste Ergebnisse erzielen Sie mit Elektroniklot, 1,0 oder 1,5mm
Durchmesser, 60% Sn, 40 % Pb. Als Flussmittel empfehlen wir
Kontaktlötpaste (kein Lötfett oder Lötwasser).
Reinigen Sie die Lötspitze 2am feuchten Lötschwamm 8.
Nach dem Reinigen muss die Lötspitze 2verzinnt werden.
Verzinnen Sie die heiße Lötspitze 2hierzu durch das Abschmelzen
von Lötzinn.
Führen Sie die Lötspitze 2an die Lötstelle heran und erhitzen Sie
diese.
Bringen Sie den Lötzinn (mit Flussmittel) zwischen Lötstelle und Löt-
spitze 2zum Schmelzen.
Führen Sie weiteren Lötzinn hinzu bis die gesamte Lötstelle benetzt ist.
Entfernen Sie anschließend sofort die Lötspitze, um das geschmol-
zene Lot nicht zu überhitzen.
Lassen Sie das Lot erstarren und vermeiden Sie Erschütterungen.
Hinweis: Das Flussmittel ist entweder im Lot enthalten oder es
wird separat angewendet.
Informieren Sie sich beim Kauf über die Art der Anwendung und
das geeignete Lötmittel.
Inbetriebnahme/Wartung und ReinigungInbetriebnahme

15DE/AT/CH
Aufsätze und Anwendungen:
ACHTUNG! Führen Sie an Elektrik oder sonstigen Teilen keine spezi-
ellen Veränderungen und Reparaturen aus. Ausnahme: die ausführende
Person ist dafür qualifiziert oder ausgebildet.
Sie können mit Ihrem Feinlötkolben verschiedene Materialien gestalten
und verzieren. Tragen Sie Teile der Oberfläche ab oder brennen Sie
Gestaltungselemente ein (siehe Abb. D).
Sie können diese Verzierungen beispielsweise in Holz, Leder, Papier,
Pappmaché, glatten Geweben, dünnen Kunststoffmaterialien oder Ker-
zenwachs ausführen.
Testen Sie jede Anwendung an überschüssigem Material und prüfen Sie somit
den gewünschten Effekt. So vermeiden Sie Beschädigungen am Werkstück.
Universalaufsatz 9:
z.B. für Zeichnungen mit breiten und dünnen Linien in unterschiedlichen
Materialien
Spitzaufsatz 10 :
z.B. für Details oder großflächige Schattierungen
Kegelaufsatz 11 :
z.B. für Punkte, Kurven und Schreibschrift, Detailarbeiten
Wartung und Reinigung
VERLETZUNGSGEFAHR! Ziehen Sie immer den
Netzstecker aus der Steckdose und lassen Sie das Gerät abkühlen,
bevor Sie Arbeiten am Gerät durchführen.
Inbetriebnahme/Wartung und Reinigung

16 DE/AT/CH
Reinigen Sie das Gerät nach Abschluss der Arbeit.
Verwenden Sie zur Reinigung des Gehäuses ein Tuch und ggf. ein
mildes Reinigungsmittel.
Verwenden Sie keinesfalls scharfe Gegenstände, Benzin, Lösungs-
mittel oder Reiniger, die Kunststoff angreifen.
Vermeiden Sie, dass Flüssigkeiten in das Innere des Gerätes ge-
langen.
Service
Lassen Sie Ihre Geräte von der
Servicestelle oder einer Elektrofachkraft und nur mit
Original-Ersatzteilen reparieren. Damit wird sichergestellt,
dass die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Austausch des Steckers
oder der Anschlussleitung immer vom Hersteller des
Gerätes oder seinem Kundendienst ausführen. Damit
wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Garantie
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kauf-
datum. Das Gerät wurde sorgfältig produziert und vor
Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den
Kassenbon als Nachweis für den Kauf auf. Bitte setzen
Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch
in Verbindung. Nur so kann eine kostenlose Einsendung
Ihrer Ware gewährleistet werden.
GarantieWartung und Reinigung/Service/Garantie

17DE/AT/CH
Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht
aber für Transportschäden, Verschleißteile oder für Beschädigungen an
zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledig-
lich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.
Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung
und bei Eingriffen, die nicht von unserer autorisierten Service-Nieder-
lassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen
Rechte werden durch diese Garantie nicht eingeschränkt.
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies
gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf
vorhandene Schäden und Mängel müssen sofort nach dem Auspacken
gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach
Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
DE
Service Deutschland
Tel.: [phone]
(0,14 EUR/Min. aus dem dt. Festnetz,
Mobilfunk max. 0,42 EUR/ Min.)
E-Mail: k[email protected]
IAN 86586
AT
Service Österreich
Tel.: [phone] (0,15 EUR/Min.)
E-Mail: k[email protected]
IAN 86586
GarantieWartung und Reinigung/Service/Garantie

18 DE/AT/CH
CH
Service Schweiz
Tel.: [phone]
(0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)
E-Mail: k[email protected]
IAN 86586

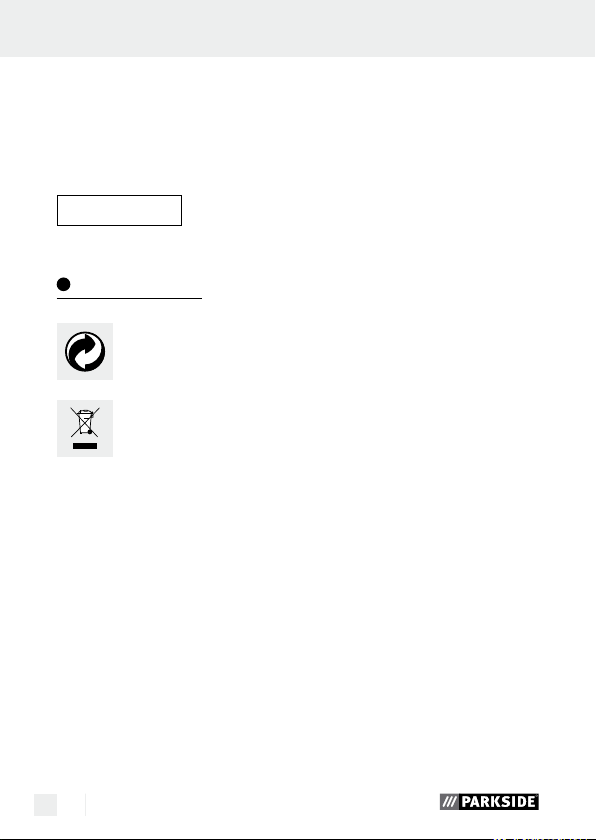

Entsorgung
Die Verpackung besteht aus umweltfreundlichen
Materialien, die Sie über die örtlichen Recyclingstellen
entsorgen können.
Werfen Sie Elektrogeräte
nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002/96/EC über Elektro- und Elektro-
nik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte
Elektrogeräte getrennt gesammelt und einer umweltgerechten Wieder-
verwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie
bei Ihrer Gemeinde- oder Stadtverwaltung.
Konformitätserklärung/HerstellerGarantie/Entsorgung

19DE/AT/CH
Konformitätserklärung/Hersteller
Wir, Kompernaß GmbH, Dokumentenverantwortlicher: Herr Semi Uguzlu,
Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit, dass
dieses Produkt mit den folgenden Normen, normativen Dokumenten
und EG-Richtlinien übereinstimmt:
EG-Niederspannungsrichtlinie
(2006/ 95 /EC)
Elektromagnetische Verträglichkeit
(2004/ 108 /EC)
RoHS Richtlinie
(2011/ 65 /EU)
angewandte harmonisierte Normen
EN 60335-2-45/A1:2008
EN 60335-1/A13:2008
EN 62233:2008
EN 55014-1/A1:2009
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008
Typ /Gerätebezeichnung:
Feinlötkolben-Set PLBS 30 A1
Herstellungsjahr: 01–2013
Seriennummer: IAN 86586
Konformitätserklärung/HerstellerGarantie/Entsorgung

20 DE/AT/CH
Bochum, 31.01.2013
Semi Uguzlu
- Qualitätsmanager -
Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
Konformitätserklärung/Hersteller Inhoudsopgave
