PeakTech 8010 User manual

PeakTech®8010
Bedienungsanleitung /
Operation manual
Schallpegelkalibrator /
Sound Level Calibrator

1. Sicherheitshinweise zum Betrieb des Gerätes
Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG
(elektromagnetische Kompatibilität) entsprechend der Festlegung
im Nachtrag 2004/22/EG (CE-Zeichen). Verschmutzungsgrad 2.
Zur Betriebssicherheit des Gerätes sind nachfolgend aufgeführte
Sicherheitshinweise zum Betrieb des Gerätes zu beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,
sind von Ansprüchen jeglicher Art ausgeschlossen.
* Gerät keinen extremen Temperaturen, direkter
Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe
aussetzen
* Vor Aufnahme des Betriebes sollte das Gerät auf die
Umgebungstemperatur stabilisiert sein. Wichtig beim
Transport von kalten in warme Räume und umgekehrt. Das
hierbei entstehende Kondenswasser kann unter Umständen
Ihr Gerät beschädigen. Das Gerät ausgeschaltet auf
Zimmertemperatur klimatisieren lassen.
* Warnhinweise am Gerät unbedingt beachten
* Gerät nicht in der Nähe starker magnetischer Felder
(Motoren, Transformatoren usw.) betreiben
* Starke Erschütterungen des Gerätes vermeiden
* Ein Betrieb in explosionsgefährdeten Bereichen bzw. die
Anwendung bei Menschen und Tieren ist nicht zulässig.
* Keine technischen Veränderungen am Gerät vornehmen
* Öffnen des Gerätes sowie Wartungs- und Reparaturarbeiten
dürfen nur von qualifizierten Service-Technikern durchgeführt
werden
* Messgeräte gehören nicht in Kinderhände!
-1-

Reinigung des Gerätes
Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur
handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt
darauf achten, das keine Flüssigkeit in das Innere des Gerätes
gelangt. Dies könnten zu einem Kurschluss und zur Zerstörung des
Gerätes führen.
2. Allgemeines
Der Schallpegelkalibrator PeakTech®8010 erfüllt die
Anforderungen nach EN 60942:2003 Klasse2 und dient zur
Überprüfung der Genauigkeit von Schallpegelmessgeräten.
Der Kalibrator erzeugt ein definiertes Schallpegelsignal mit einem
Schallpegel von 94 dB (Dezibel) oder 114 dB bei einer Tonfrequenz
von 1000Hz.
Es können Schallpegelmessgeräte, welche über ein Mikrofon mit
einem Durchmesser von ½“ (12,7mm) verfügen, in die
Kalibrieröffnung des Kalibrators gesteckt werden.
Die spezifizierten Genauigkeiten sind bei einem atmosphärischen
Druck von 1013 hPa, einer Umgebungstemperatur von 23°C und
einer Luftfeuchtigkeit von 65% RH gegeben.
-2-

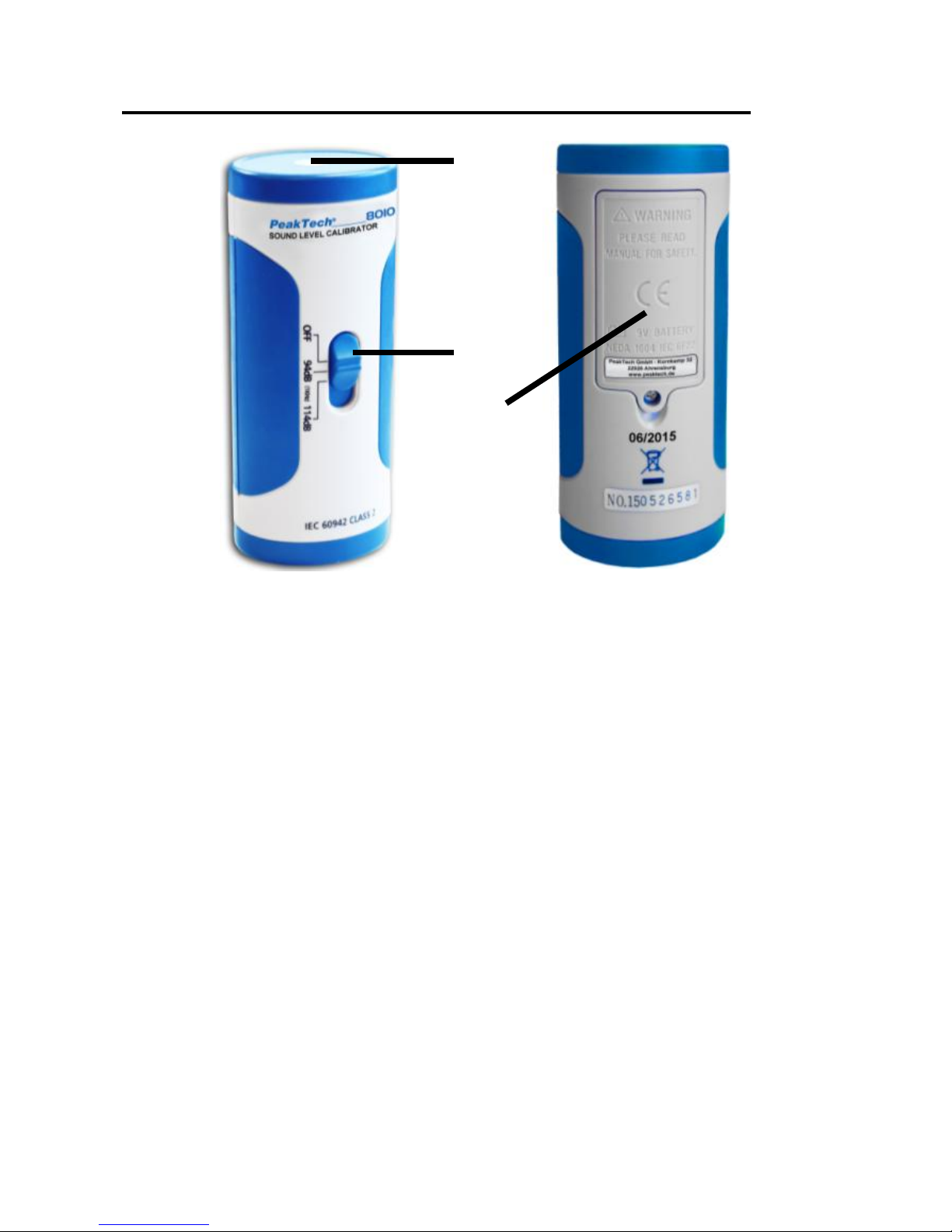

3. Anschlüsse und Bedienelemente am Gerät
1.
Eingang für Mikrofon
2.
Wahlschalter OFF / 94 dB / 114 dB
3.
Batteriefach
-3-
3
2
1

4. Messbetrieb
1. Führen Sie das Mikrofon Ihres Schallpegelmessgerätes in die
Kalibrieröffnung des PeakTech 8010. Achten Sie darauf, dass
das Mikrofon vollständig in die Kalibrieröffnung eingesteckt
ist.
2. Wählen Sie mit Hilfe des Wahlschalters (2) den benötigten
Schallpegel aus; 94 oder 114 dB.
3. Lesen Sie nun den Messwert in der Anzeige Ihres
Schallpgelmessgerätes ab.
4. Sollte der Messwert nicht mit dem voreingestellten
Kalibriersignal übereinstimmen, können Sie das
Schallpegelmessgerät neu abgleichen. Sehen Sie hierzu in
die Bedienungsanleitung Ihres Schallpegelmessgerätes oder
fragen Sie bei Ihrem Händler nach.
5. Nach erfolgter Messung sollte der Schallpegelkalibrator
immer ausgeschaltet werden. Wählen Sie hierzu die „OFF“-
Position des Wahlschalters.
5. Technische Daten
Ausgangssignal
94 dB oder 114 dB Schallpegel
Ausgangsfrequenz
1000 Hz; +/-4%
Referenzbedingungen
Temperatur: 23°C (73°F)
Druck: 1013 mbar
Luftfeuchte: 65% RH
Genauigkeit
+/- 0,5 dB
Batteriezustandstest
Der Kalibrator stoppt die Ausgabe
eines Schallpegels, wenn die
Batteriespannung unter die
Mindestanforderung fällt.
Diese Gerät erfüllt die
Standards
EN 60942:2003 Klasse 2
CE:
EN 61326-1, EN 61326-2-1
Abmessungen (BxHxT)
51 x 120 x 43mm
Gewicht
130 g
-4-

6. Auswechseln der Batterie
Wird kein Schalldruckpegel ausgegeben, dann muss die Batterie
ausgewechselt werden
Dazu wie beschrieben vorgehen:
1. Schraube der Batteriefachabdeckung auf der Rückseite
lösen und Abdeckung vom Batteriefach entfernen,
2. verbrauchte Batterie aus dem Batteriefach entfernen und
vom Batteriekabel abziehen,
3. neue 9 V Batterie an das Batteriekabel anschließen und
Batterie in das Batteriefach einsetzen
4. Batteriefachdeckel wieder auflegen und mit der Schraube
wieder befestigen.
-5-

Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung
Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum
Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst
können Batterien oder Akkus fest eingebaut sein. Im
Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind
wir als Importeur gemäß Batterieverordnung verpflichtet, unsere
Kunden auf folgendes hinzuweisen:
Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber - die
Entsorgung im Hausmüll ist laut Batterieverordnung ausdrücklich
verboten-, an einer kommunalen Sammelstelle oder geben Sie sie
im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien
können Sie nach Gebrauch bei uns unter der auf der letzten Seite
angegeben Adresse unentgeltlich zurückgeben oder ausreichend
frankiert per Post an uns zurücksenden.
Batterien, die Schadstoffe enthalten, sind
mit dem Symbol einer durchgekreuzten
Mülltonne gekennzeichnet, ähnlich dem
Symbol in der Abbildung links. Unter dem
Mülltonnensymbol befindet sich die
chemische Bezeichnung des Schadstoffes
z. B. „CD“ für Cadmium, „Pb“ steht für Blei
und „Hg“ für Quecksilber.
Weitere Hinweise zur Batterieverordnung finden Sie beim
Bundesministerium für Umwelt, Naturschutz und Reaktorsicherheit.
-6-

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung oder Teilen daraus, vorbehalten. Reproduktion
jeder Art (Fotokopien, Mikrofilm oder ein anderes Verfahren) nur mit
schriftlicher Genehmigung des Herausgebers gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen des
Gerätes, welche dem Fortschritt dienen, vorbehalten.
Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen
genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert
werden.
Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird
empfohlen.
© PeakTech® 07/2015/Po.
-7-

1. Safety Precautions
This product complies with the requirements of the following
European Community Directives: 2004/108/EC (Electromagnetic
Compatibility) as amended by 2004/22/EC (CE-Marking). Pollution
degree 2.
To ensure safe operation of the equipment the following safety
precautions must be observed.
Damages resulting from failure to observe these safety precautions
are exempt from any legal claims whatever.
* Do not subject the equipment to direct sunlight or extreme
temperatures
* Allow the equipment to stabilize at room temperature before
taking up measurement (important for exact measurements)
* Comply with the warning labels and other info on the equipment
* Do not operate the equipment near strong magnetic fields
(motors, transformer, etc.)
* Do not subject the equipment to shocks or strong vibrations
* Operation in potentially explosive atmospheres or the use in
humans and animals is not permitted.
* Do not modify the equipment in any way
* Opening the equipment and service- and repair work must only
be performed by qualified service personnel.
* Measuring instruments don’t belong to children hands!
-8-

Cleaning the cabinet
Clean only with a damp, soft cloth and a commercially available
household cleanser. Ensure that no water gets inside the
equipment to prevent possible shorts and damage to the
equipment.
2. Introduction
The sound level calibrator PeakTech®8010 meets the requirements
of EN 60942: 2003 Class 2, which is used to check the accuracy of
sound level meters.
A defined sound level signal with a sound level of 94 dB (decibels)
or 114 dB at a sound frequency of 1000Hz can be generated.
It can insert sound level meters, which are equipped with a
microphone with a diameter of ½ "(12.7mm) into the calibration port
of the calibrator.
The specified accuracies are given at an atmospheric pressure of
1013 hPa, an ambient temperature of 23 °C and a humidity of
65% RH.
-9-

3. Front and Panel Description
1.
Calibration Port for microphones
2.
Selection-Switch OFF / 94 dB / 114 dB
3.
Battery Compartment
-10-
3
2
1

4. Measurement Operation
1. Insert the microphone of your sound level meter in the
calibration port of the PeakTech 8010. Make sure that the
microphone is fully inserted into the calibration port.
2. Select the required sound level for testing (94 or 114dB).
3. Now read the measured value on the display of your sound
level meter from.
4. If the measured value does not match with the calibration
signal, you can readjust the sound level meter. For this
purpose refer to the manual of your sound level meter or ask
your dealer for it.
5. After every measurement with the sound level calibrator, it
should always be turned off, by choosing the "OFF" position
of the selector switch.
5. Technical specifications
Output signal
94 dB or 114 dB
sound pressure level
Output frequency
1000 Hz; +/-4%
Reference conditions
Temperature: 23°C (73°F)
Pressure: 1013 mbar
Humidity: 65% RH
Accuracy
+/- 0,5 dB
Low Battery test
The calibrator stops the output of
a sound pressure level, when the
battery voltage falls below the
minimum requirement.
This instrument complies with
the standards
EN 60942:2003 Class 2
CE:
EN 61326-1, EN 61326-2-1
Dimensions (WxHxD)
51 x 120 x 43mm
Weight
130 g
-11-

6. Replacing the battery
If no sound pressure level output, then the battery needs to be
replaced.
For changing the battery please follow these steps:
1. Loosen the screw of the battery compartment cover on the
back and remove the cover from the battery compartment,
2. disconnect the old battery from the battery cable and remove
the old battery from the battery compartment,
3. Connect the new 9 V battery to the battery cable and replace
battery in the battery compartment
4. Replace the battery compartment cover and secure it with the
screw.
-12-

Statutory Notification about the Battery Regulations
The delivery of many devices includes batteries, which for example
serve to operate the remote control. There also could be batteries
or accumulators built into the device itself. In connection with the
sale of these batteries or accumulators, we are obliged under the
Battery Regulations to notify our customers of the following:
Please dispose of old batteries at a council collection point or return
them to a local shop at no cost. The disposal in domestic refuse is
strictly forbidden according to the Battery Regulations. You can
return used batteries obtained from us at no charge at the address
on the last side in this manual or by posting with sufficient stamps.
Batteries, which contain harmful
substances, are marked with the symbol of
a crossed-out waste bin, similar to the
illustration shown left. Under the waste bin
symbol is the chemical symbol for the
harmful substance, e.g. „Cd“ for cadmium,
„Pb“ stands for lead and „Hg“ for mercury.
You can obtain further information about the Battery Regulations
from the Bundesministerium für Umwelt, Naturschutz und
Reaktorsicherheit (Federal Ministry of Environment, Nature
Conservation and Reactor Safety).
-13-

All rights, also for this translation, reprinting and copy of this manual
or parts are reserved. Reproduction of all kinds (photocopy,
microfilm or other) only by written permission of the publisher.
This manual is according the latest technical knowing. Technical
changing which are in the interest of progress reserved.
We herewith confirm that the unit is calibrated by the factory
according to the specifications as per the technical specifications.
We recommend to calibrate the unit again, after 1 year.
© PeakTech® 07/2015/Po.
PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 –
DE-22926 Ahrensburg / Germany
[phone]/44 [phone]
[e-mail] www.peaktech.de
