PeakTech 5125 User manual

PeakTech®5125
Bedienungsanleitung /
Operation manual
Reinstwasser-Messgerät /
Pure Water Tester

Sicherheitshinweise
Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität)
und 2004/22/EG (CE). Verschmutzungsgrad 2.
Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch
Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte
Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher
Art ausgeschlossen.
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden
bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine
Messungen vornehmen.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät trocken halten
* Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer
Luftfeuchtigkeit oder Nässe aussetzen.
* Starke Erschütterung vermeiden.
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.)
betreiben.
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur
stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt)
* Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“ aufleuchtet. Mangelnde
Batterieleistung kann unpräzise Messergebnisse hervorrufen.
* Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnehmen Sie die
Batterie aus dem Batteriefach.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden
Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.
* Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um
Beschädigung der Bedienelemente zu vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten
Service-Technikern durchgeführt werden.
* -Messgeräte gehören nicht in Kinderhände-
-1-

1. Allgemeines
* Die Qualität des Wasser hat eine zunehmende Bedeutung für Menschen und ist auch ein
wichtiger Faktor in der Industrie, Labors oder in anderen Bereichen.
* In den Industriesektoren, ist der Einsatz von Reinstwasser eine wichtige Hilfe für die
Qualität der Produkte.
* Es kann gesundheitsschädlich sein, verunreinigtes Wasser mit Verunreinigungen (hoher
Leitwert) zu trinken. Das PeakTech®5125 Reinstwassermessgerät (Water Quality Tester)
wurde entwickelt, um die Reinheit von Wasser (Leitfähigkeit) und somit auch den Zustand
eingesetzter Wasserfilter leicht und schnell zu überprüfen.
* Das Gerät wird benutzt, um die Leitfähigkeit (0 bis 2000 μS ) zu messen und somit zu
beurteilen, ob das Wasser rein ist oder nicht. Der Leitfähigkeitswert wird niedriger, wenn
es weniger Verunreinigungen in Wasser gibt (z. B. destilliertes Wasser, dass eine
wesentlich höhere Reinheit hat, hat eine sehr geringe Leitfähigkeit von ca. <10 μS).
* Heutzutage werden immer mehr Arten von Verfahren für die Wasseraufbereitung durch die
Installation der verschiedenen Arten von Geräten, wie z. B. Filter oder Wasserreiniger
verwendet, um die Qualität des Wassers zu verbessern. Doch ohne Test kann man nicht
wissen, ob das Verfahren der Filterung wirklich wirksam ist. Aus diesem Grunde, ist das
PeakTech 5125®hervorragend geeignet zu überprüfen, ob das erwartete Ergebnis der
Wasserreinigung erreicht wurde und ob ein eingesetzter Filter die gewünschte Wirkung
hat.
-2-

2. Spezifikationen
Anzeige
3 ½-stellige, 21,5 mm LCD-Anzeige
mit einer max. Anzeige von 1999
Messung & Bereich
0 –1999 0 to 1999 μS *μS –micro Simens
Auflösung
1μS
Genauigkeit
± 3% + 1 dgt bei 23 ± 5°C
Temperaturkompensation
automatisch, 0 - 50°C (32 - 122°F)
Data Hold Funktion
um den Messwert im Display „einzufrieren“
Überbereichsanzeige
LCD Display zeigt "1" an
Betriebstemperatur
0 - 50°C (32 - 122°)
Betriebsluftfeuchtigkeit
max. 80% RH.
Eigenverbrauch
ca. DC 5 mA
Gewicht
ca. 270 g (inkl. Batterie und Sonde)
Abmessungen
Gerät: 68 x 200 x 30 mm; (B x H x T)
Meßsonde: Ø 22 mm x 120 mm Länge
mitgeliefertes Zubehör
Bedienungsanleitung und Meßsonde
-3-

3. Bedienelemente und Anschlüsse am Gerät

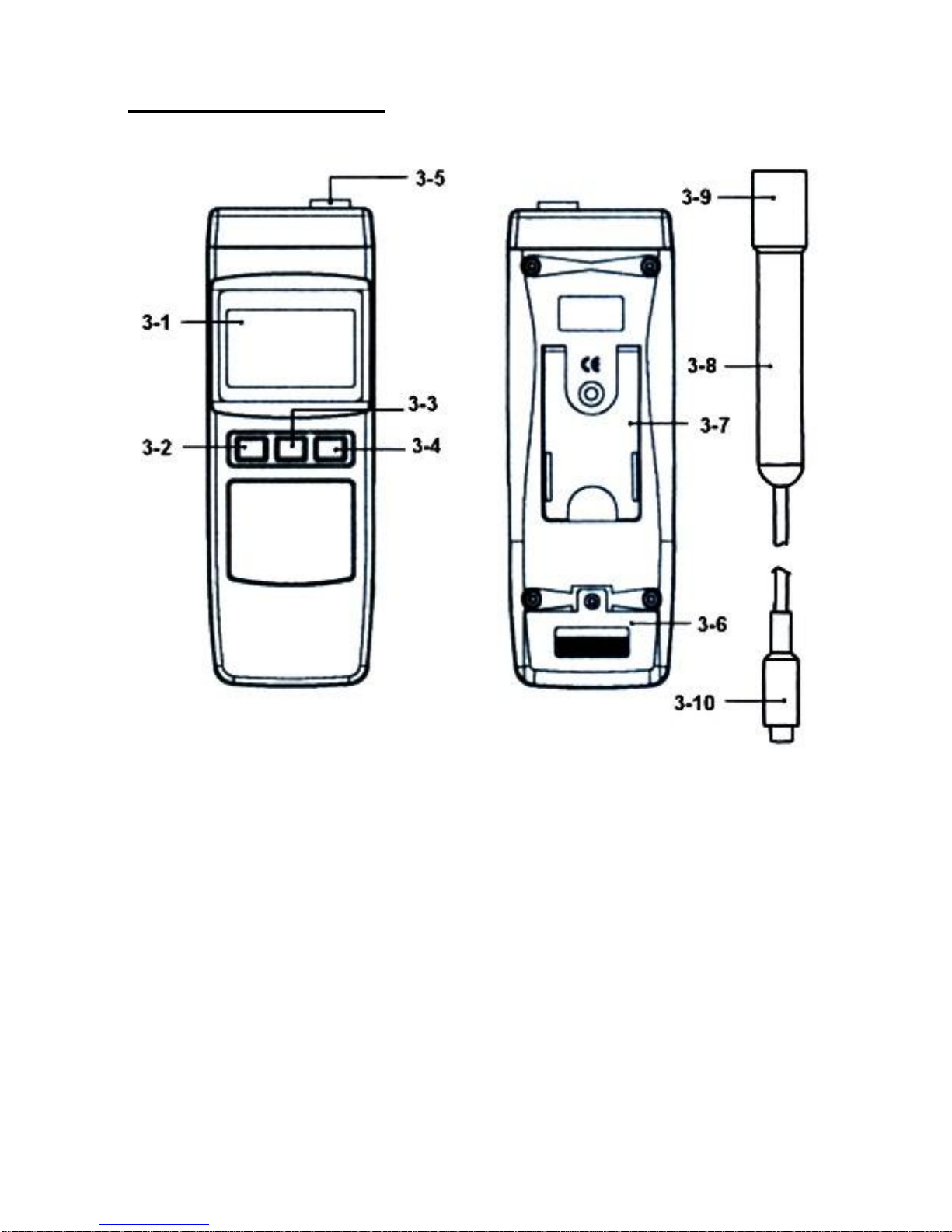

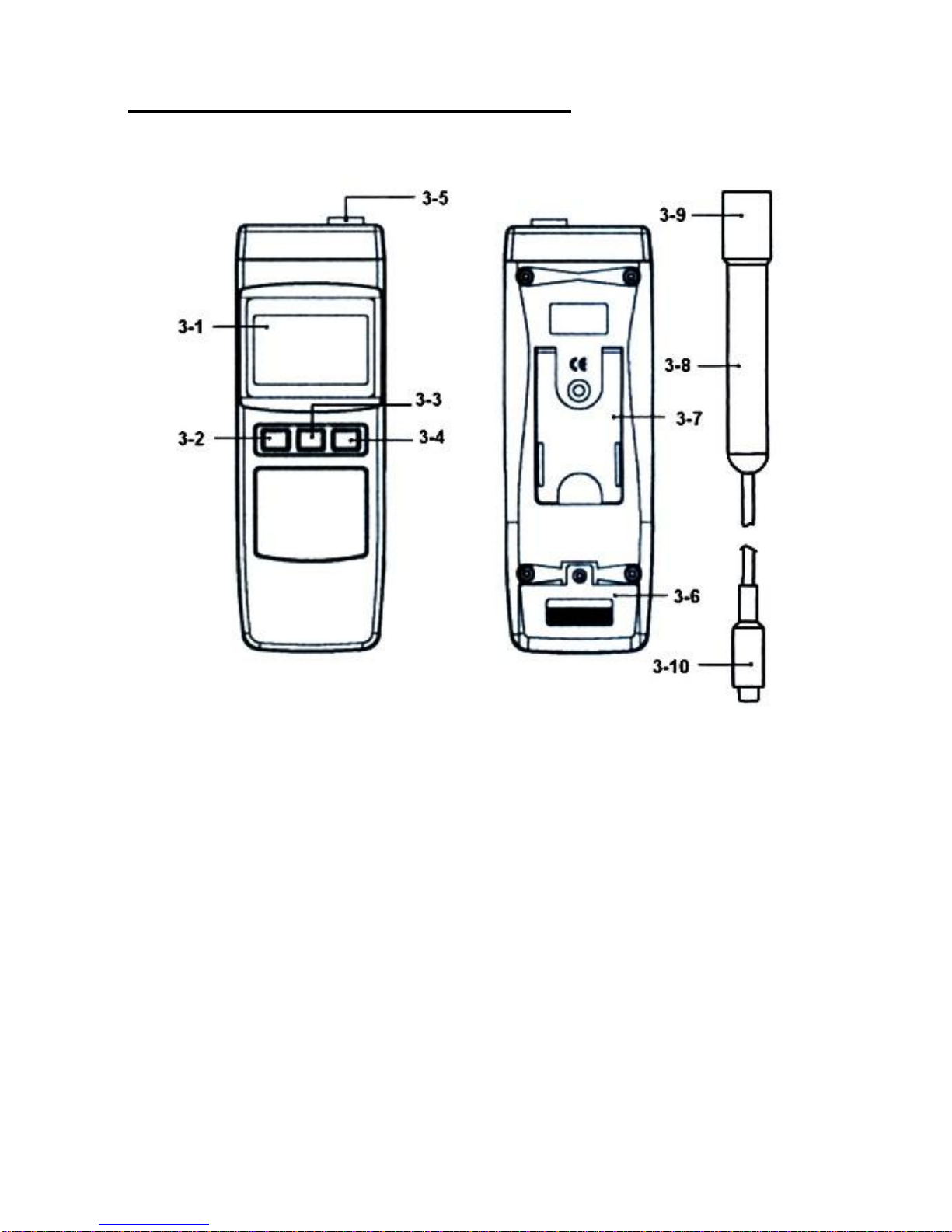

3-1 Anzeige
3-2 ON- Taste
3-3 OFF-Taste
3-4 HOLD-Taste
3-5 Anschluss für Messsonde
3-6 Batteriefach
3-7 Gerätehalter
3-8 Messsonde Griff
3-9 Messfühler, Sensor
3-10 Messsonde Stecker
-4-

4. Anwendungsbereiche
Wasseraufbereitung; Aquariumstechnik; Getränkeherstellung; Fischzucht;
Lebensmittelherstellung; Fotografie; Forschung; Papierindustrie; Metallbearbeitung;
Qualitätskontrolle; Schulen & Universitäten
5. Messverfahren
5.1 Prüfung eines Wasserfilters
1. Verbinden Sie den Fühlerstecker mit der Eingangsbuchse
2. Schalten Sie das Gerät mit der ON-Taste ein.

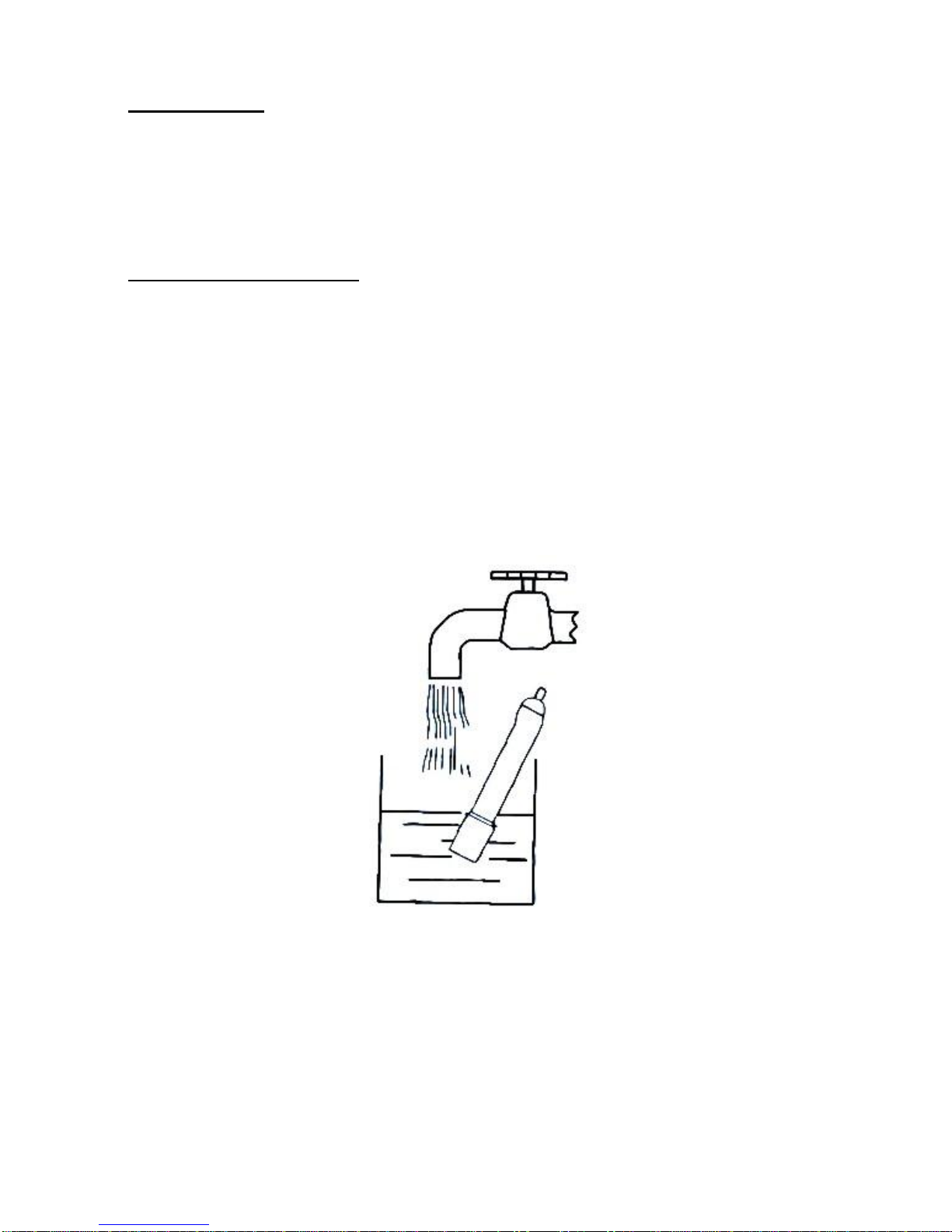

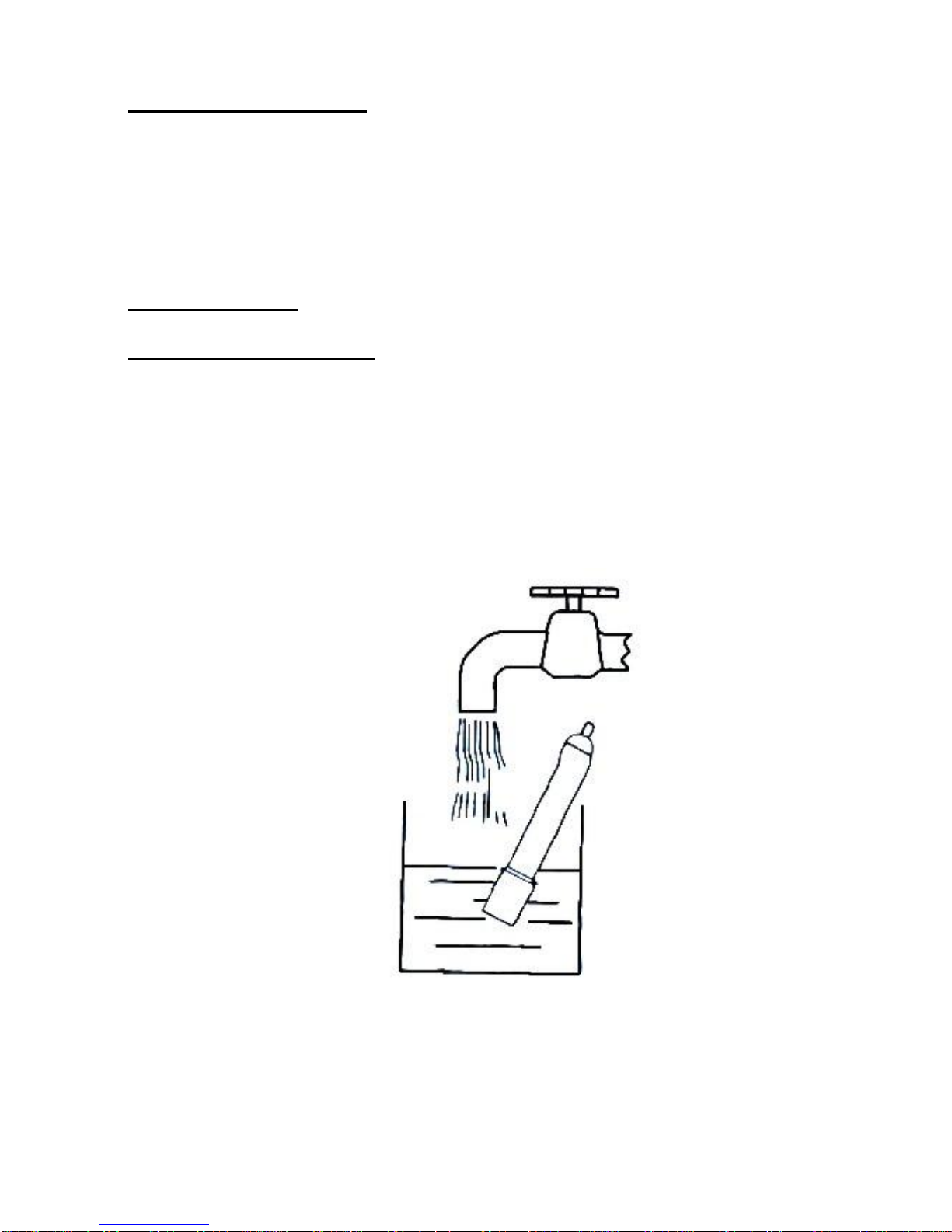

3. Tauchen Sie den Messfühler mit dem Sensor in die ungefilterte, zu messende
Flüssigkeit ein und schütteln Sie die Sonde kurz, um etwaige Luftblasen vom Sensor
zu entfernen
-5-

4. Lesen Sie den Messwert (μS ) vom Display ab und zeichnen Sie ihn auf.

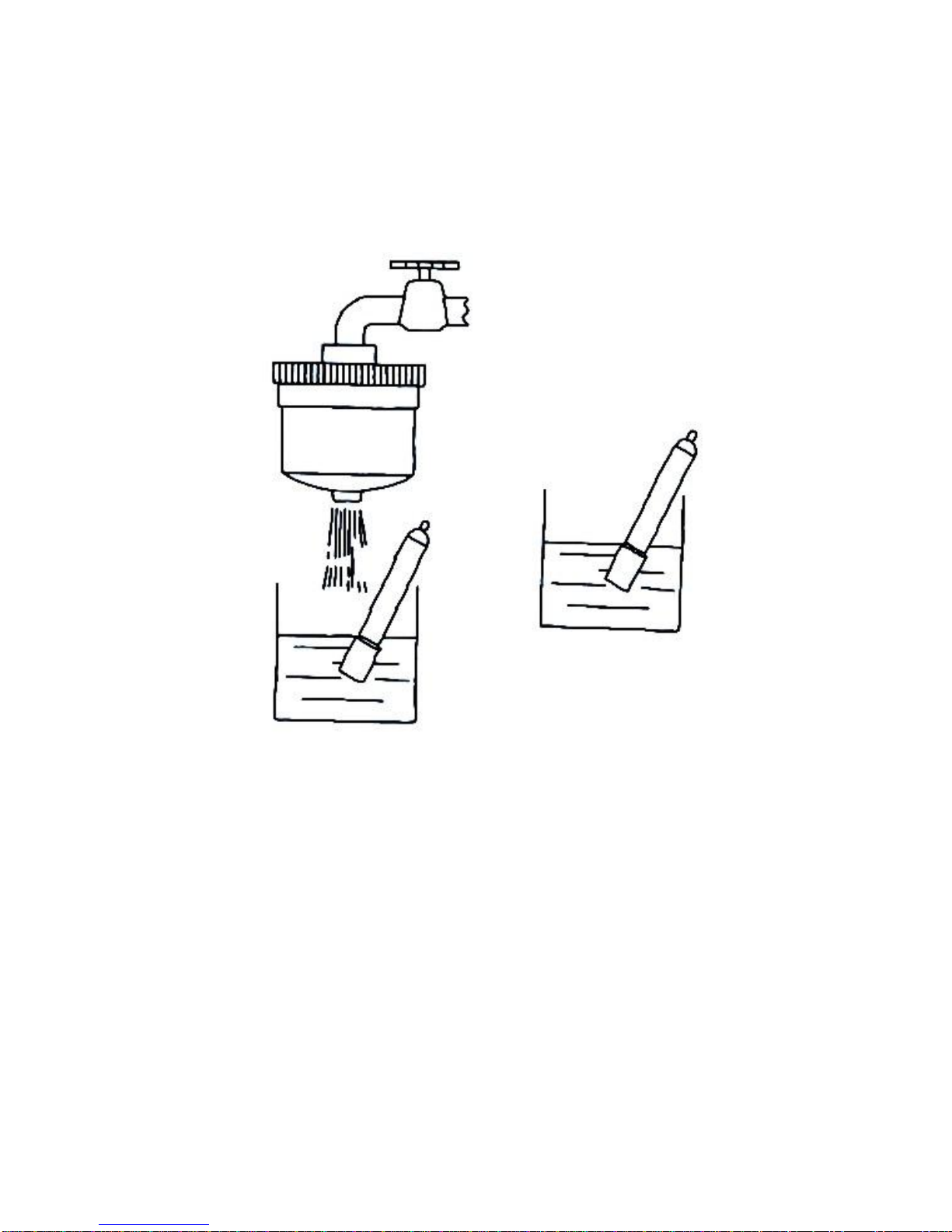

5. Tauchen Sie den Messfühler mit dem Sensor in die gefilterte, zu messende
Flüssigkeit ein und schütteln Sie die Sonde erneut kurz, um etwaige Luftblasen vom
Sensor zu entfernen
6. Lesen Sie den Messwert (μS ) vom Display ab und zeichnen Sie ihn auf.
7. Der Leitwert des gefilterten Wassers sollte sich gegenüber dem ungefilterten Wasser
deutlich verringert haben. Ist dies nicht der Fall, könnte der Filter defekt oder
verschmutzt sein
-6-

5.2 Prüfung der Leitfähigkeit des Wassers
1. Verbinden Sie den Fühlerstecker mit der Eingangsbuchse
2. Schalten Sie das Gerät mit der ON-Taste ein.
3. Tauchen Sie den Messfühler mit dem Sensor in die ungefilterte, zu messende
Flüssigkeit ein und schütteln Sie die Sonde kurz, um etwaige Luftblasen vom Sensor
zu entfernen
4. Lesen Sie den Messwert (μS ) vom Display ab und zeichnen Sie ihn auf.
5. a) Wenn das Wasser rein ist, wird ein geringer Leitwert angezeigt
(Bsp.: ca. 10 μS bei destilliertem Wasser)
b) Wenn das Wasser verunreinigt ist, wird ein höherer Leitfähigkeitswert
angezeigt
c) Durch die verschiedenen Leitfähigkeitswerte ist eine Beurteilung der
Wasserqualität möglich
Hinweis: Mineralwasser enthält Mineralien, welche eine erhöhte Leitfähigkeit haben
5.3. Data Hold (Messwerthaltefunktion)
Durch betätigen der Data-Hold Taste können Sie den derzeitig angezeigten Messwert auf dem
Bildschirm „einfrieren“. Auf dem Display wir oberhalb des Messwertes „HOLD“ angezeigt. Um
die Data-Hold Funktion wieder auszuschalten, betätigen Sie die Data-Hold Taste erneut. Die
„HOLD“ Anzeige im Display verschwindet nun wieder.
6. Messhinweise
a) Der Leitfähigkeitswert von gefiltertem Wasser muss niedriger sein als bei ungefiltertem
Wasser, sonst funktioniert der Filter nicht einwandfrei
b) Reinstwasser hat einen niedrigen Leitfähigkeitswert
c) Wenn das zu messende Wasser einen hohen Leitfähigkeitswert hat, könnte die
Wasserqualität Mängel aufweisen (nicht bei Mineralwasser)
d) Nach dem Prozess der Wasserreinigung sollte der Leitfähigkeitswert sinken
-7-

7. Auswechseln der Batterie
Wird im Display das Batteriesymbol angezeigt, sollten Sie die Batterie auswechseln.
Entfernen Sie hierzu die Batteriefachabdeckung von der Rückseite des Messgeräts und
entnehmen Sie die verbrauchte Batterie.
Ersetzen Sie sie durch eine neue 9V Block „heavy duty“ Batterie und schließen Sie das
Batteriefach wieder.
Stellen Sie vor der nächsten Benutzung sicher, dass das Batteriefach ordnungsgemäß
verschlossen ist.
7.1. Hinweise zum Batteriegesetz
Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von
Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest
eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als
Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden auf folgendes hinzuweisen:
Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben - die Entsorgung im
Hausmüll ist laut Batteriegesetz ausdrücklich verboten-, an einer kommunalen Sammelstelle
oder geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie
nach Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich
zurückgeben oder ausreichend frankiert per Post an uns zurücksenden.
Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen
Mülltonne und dem chemischen Symbol (Cd, Hg oder Pb) des für die Einstufung als
schadstoffhaltig ausschlaggebenden Schwermetalls versehen:
1.) „Cd" steht für Cadmium.
2.) „Hg" steht für Quecksilber.
3.) „Pb" steht für Blei.
-8-

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser
Anleitung oder Teilen daraus, vorbehalten.
Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt
dienen, vorbehalten.
Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen
erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach
Ablauf von 1 Jahr wird empfohlen.
© PeakTech®05/2017/MP
-9-

Safety Precautions
This product complies with the requirements of the following European Community Directives:
2004/108/EC (Electromagnetic Compatibility) amended by 2004/22/EC (CE-Marking). Pollution
degree 2.
To ensure safe operation of the equipment and eliminate the danger of serious injury due to
short-circuits (arcing), the following safety precautions must be observed.
Damages resulting from failure to observe the following safety precautions are exempt from
any legal claims whatever.
* Do not operate the meter before the cabinet has been closed and screwed safely.
* Check test leads and probes for faulty insulation or bare wires before connection to the
equipment.
* Comply with the warning labels and other info on the equipment.
* Keep the equipment dry.
* Do not subject the equipment to direct sunlight or extreme temperatures, humidity or
dampness.
* Do not subject the equipment to shocks or strong vibrations.
* Do not operate the equipment near strong magnetic fields (motors, transformers etc.).
* Keep hot soldering irons or guns away from the equipment.
* To avoid damage or burns, do not make temperature measurement in microwaves ovens.
* Allow the equipment to stabilize at room temperature before taking up measurement
(important for exact measurements).
* Replace the battery as soon as the battery indicator “BAT” appears. With a low battery, the
meter might produce false reading that can lead to personal injury.
* Fetch out the battery when the meter will not be used for long period.
* Periodically wipe the cabinet with a damp cloth and mid detergent. Do not use abrasives or
solvents.
* Do not store the meter in a place of explosive, inflammable substances.
* Do not place the equipment face-down on any table or work bench to prevent damaging
the controls at the front
* Do not modify the equipment in any way
* Opening the equipment and service –and repair work must only be performed by qualified
service personnel
* Measuring instruments don’t belong to children hands.
-10-

1. General & Principal
* The quality of the water is getting much more concerned by the human being and is also
an important factor in the industrial sectors, laboratories or other fields.
* In industrial sectors, it would be a great help for the quality of the products if using the
good water (more pure water) in the process.
* It may cause several diseases if home drink water existing high conductivity & contain
impurities, the Pure Water Tester (Water Quality Tester) is designed to check the purity of
water (water conductivity) also can determine the condition of the "Water Filter" easily and
rapidly.
* The tester is used to measure the conductivity value (ranging from 0 to 2000 µS), which
can therefore judge, whether water is pure or not. The conductivity value will become lower
if there is much less impurities existed in water (for example, distilled water that its purity is
higher than others will get a lower conductivity value of approx. <10 µS).
* Many people always take many kind of procedures on water treatment by installing the
different kinds of equipment, such as filter or purifier to improve the quality of the water.
However, most of people do not know whether the procedures or filter is effective and can
contribute to the quality of water. General speaking, the impurities will be filtered out if the
water process procedure attain the expected result, thus we can use this instrument to
measure the conductivity value of purified water and to judge the effect of the filter (or
water process procedures).
-11-

2. Specifications
Display
Large LCD Display, 21,5 mm digit height.
Max. display count: 1999
Measurement
0 to 1999 µS *µS –micro Simens
Resolution
1 µS
Accuracy
(3% + 1 dgt) F.S. (full scale)
23 5°C
Temperature Comparison
Automatic, 0 to 50°C (32 to 122°F)
Data Hold
To freeze the measured conductivity value on the display.
Over Range Indication
LCD display will show "1"
Operating Temperature
0 to 50°C (32 to 122°)
Operating Humidity
Max. 80% RH.
Power Consumption
approx. DC 5 mA
Weight
approx. 270 g (incl. battery and probe)
Dimensions
Main instrument:
68 x 200 x 30 mm (W x H x D)
Sensor probe:
Round, 22 mm dia. x 120 mm length
Standard Accessories
Instruction manual
Sensor probe
-12-

3. Front Panel Description
3-1 Display 3-6 Battery Compartment/Cover
3-2 Power ON Button 3-7 Stand
3-3 Power OFF Button 3-8 Probe Handle
3-4 Hold Button 3-9 Probe Head
3-5 Probe Input Socket 3-10 Probe Plug
-13-

4. Application
Water Conditioning; Aquariums; Beverage; Fish hatcheries; Food processing; Photography;
Laboratory; Paper Industry; Plating Industry; Quality control; School and College
5. Measuring Procedure
5.1. Check the filter condition
1. Power on the meter by pushing the "Power On Button" (3-2)
2. a) Hold the "Probe Handle" (3-8) by hand and let the "Probe Head" (3-9) immersed
wholly into the measuring water.
b) Shake the prove several times to let the air bubble leave away from the internal
probe and the display will reach to the stable value.
3. First check the reading value (µS) for the water, not make the treatment (not via the
FILTER), then record the reading value.
(refer Fig. 2).
-14-

4. Secondary check the reading values (µS) for the water, that already made the treatment
(after the FILTER)
Ref. Fig. 3
5. If the water quality already is improved, the reading values should be changed with a
certain value, otherwise the FILTER is dirty or not under the normal condition.
-15-

5.2. Check the water´s conductivity (water condition)
1. Power on the meter by pushing the "Power On Button (3-2).
2. a) Hold the "Sensor Handle" (3-8) by hand and let the "Sensor Probe" (3-9)
immerse wholly into the measuring water.
Ref. Fig. 4.
b) Shake the prove several times to let the air bubble leave away from the internal
probe and the display will reach to the stable value, then the display (3-1) will show
the conductivity values (µS).
3. a) If the water is pure, then the meter will display the low conductivity values typically.
For example the distill water conductivity value will be approx. 10 µS.
b) If the water contains the impurity, then the meter will show the high conductivity
typically.
c) From the different water´s conductivity value, user can judge the water quality
condition. (Due to drinking mineral water contain the mineral material, when
measure the mineral water if the meter displays the high conductivity value, it is
normal).
5.3. Data Hold
During the measurement, pressing the "Hold Button" (3-4) will freeze the display value, at the
same time the LCD will show the "HOLD" indicator. To release the Data Hold function, just
press the "Hold Button" again, then the "HOLD" indicator will disappear and cancel the Data
Hold function.
-16-

6. Measuring Consideration
a) The water´s conductivity value should be less within a reasonable value after the "FILTER"
is installed, otherwise the filter is not under normal condition.
b) The conductivity of the pure water will be low value.
c) If the water´s conductivity is high, then the water quality may have some problem. (When
test "Drinking Mineral Water", the meter may show the high conductivity value, it is
normal).
d) After making the water pure test process, then conductivity value should less.
7. Replacement of the battery
1. When the left corner of LCD display show the indicator " ", it is necessary to replace
the battery. However, in-spec measurement may still be made for several hours after low
battery indicator appears before the instrument become inaccurate.
2. Slide the "Battery Cover" (3-6) away from the instrument and remove the battery.
3. Replace with 9 V battery, heavy duty type, or equivalent and restate the cover.
4. Make sure, the battery cover is secured after change the battery.
-17-

7.1. Notification about the Battery Regulation
The delivery of many devices includes batteries, which for example serve to operate the
remote control. There also could be batteries or accumulators built into the device itself. In
connection with the sale of these batteries or accumulators, we are obliged under the Battery
Regulations to notify our customers of the following:
Please dispose of old batteries at a council collection point or return them to a local shop at no
cost. The disposal in domestic refuse is strictly forbidden according to the Battery Regulations.
You can return used batteries obtained from us at no charge at the address on the last side in
this manual or by posting with sufficient stamps.
Contaminated batteries shall be marked with a symbol consisting of a crossed-out refuse bin
and the chemical symbol (Cd, Hg or Pb) of the heavy metal which is responsible for the
classification as pollutant:
1. "Cd" means cadmium.
2. "Hg" means mercury.
3. "Pb" stands for lead.
-18-

All rights, also for translation, reprinting and copy of this manual or parts are reserved.
Reproduction of all kinds (photocopy, microfilm or other) only by written permission of the
publisher. This manual considers the latest technical knowing. Technical changing which are in
the interest of progress reserved.
We herewith confirm, that the units are calibrated by the factory according to the specifications
as per the technical specifications. We recommend to calibrate the unit again, after one year.
© PeakTech®05/2017/MP
PeakTech Prüf- und Messtechnik GmbH –Gerstenstieg 4 –DE-22926 Ahrensburg / Germany
[phone]/44 [phone]
[e-mail] www.peaktech.de
