PeakTech 2715 User manual

Bedienungsanleitung / Manual
Schleifentester / Loop Tester
2715

1
Inhaltsverzeichnis / Index
Seite
1. Sicherheitshinweise
2
2. Bedienelemente
4
3. Anwendung
5
4. Messung der Schleifenimpedanz und des Kurzschl.
6
5. Eigenschaften
7
6. Spezifikationen
8
7. Auswechselnd der Batterien
9
8. Hinweise zur Batterieverordnung
9
1. Safety precautions
11
2. Operating instruction
13
3. Parts and controls
14
4. Measure loop impedance and prospective shorts
15
5. Features
16
6. Electrical specifications
17
7. Batetry replacement
18
8. Notification about battery regulation
19

2
Hinweis: Lesen Sie diese Bedienungsanleitung vor der Benutzung sorgfältig durch
und machen Sie diese Anleitung auch nachfolgenden Nutzern zugänglich.
1. Sicherheitshinweise
Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische
Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im
Nachtrag 2014/32/EU (CE-Zeichen).
Überspannungskategorie III 600V; Verschmutzungsgrad 2.
CAT I:
Geräte mit geringen transienten Überspannungen oder ohne
direkte Verbindung zum Stromnetz (batteriebetrieben), bzw.
Geräte mit Schutzkleinspannung.
CAT II:
Für Geräte mit lösbarer Steckerverbindung zum
Stromnetz/Steckdose,wie Hausgeräte, Steckdosenleisten,
tragbare Werkzeuge etc.
CAT III:
Festinstallierte Schalter, Sicherungsautomaten, Steckdosen
oder Schütze oder sonstige Geräte der Verteilungen.
CAT IV:
Geräte und Einrichtungen der Niederspannungsinstallation,
z.B. Hauptschalter am Stromeingang, Überspannungsableiter,
Stromverbrauchszähler und Rundsteuerempfänger

3
Überschreiten Sie niemals die maximalen Eingangswerte.
Überprüfen Sie das Gerät vor dem Gebrauch und verwenden Sie das Gerät nicht,
wenn es beschädigt ist.
Wenn Warnsymbole angezeigt werden, trennen Sie das Gerät sofort vom Netz
und überprüfen Sie die Schaltung.
Das Gerät kann Fehlerstromschutzmechanismen auslösen. Am Ende des Tests
kann die geprüfte Schaltung der Installation daher nicht mehr mit Strom versorgt
sein. Bevor Sie das Gerät verwenden, müssen Sie daher sicherstellen, dass der
Stromausfall keine Schäden an Personen oder Geräten (medizinische Geräte,
Computer, Industrieanlagen usw.) verursacht.
Der Tester wurde nicht als Spannungsprüfer entwickelt (No Voltage Tester, NVT).
Verwenden Sie daher nur ein Gerät, welches für diesen Zweck entwickelt wurde.
Dieses Gerät ist mit Batterien ausgestattet. Beachten Sie die nationalen
Entsorgungsvorschriften am Ende dieser Anleitung.
Führen Sie Messungen an elektrischen Systemen immer unter Beachtung aller
Sicherheitsregeln und der lokalen Gesetzgebung durch.
Beachten Sie immer die CAT-Überspannungskategorie Ihres Messgerätes und
setzen Sie das Gerät nur in den entsprechenden Systemen ein, um Unfälle und
Schäden zu vermeiden.
Zeigt ein Messgerät anormales Verhalten, führen Sie keine weiteren Messungen
durch und senden Sie das Gerät zur Überprüfung an den Hersteller.
Service nur durch Fachpersonal - nur der Hersteller darf Reparaturen an diesem
Gerät durchführen.
Führen Sie niemals technische Veränderungen an einem Messgerät durch.
Beachten Sie alle Sicherheitsregeln im Umgang mit elektrischen Systemen und
Anlagen.
Messgeräte gehören nicht in Kinderhände
Sicherheitssymbole:
Beachten Sie diese Bedienungsanleitung, bevor Sie das Messgerät
verwenden.
Achtung, gefährliche Spannung!
Das Messgerät ist durchgehend durch doppelte oder verstärkte Isolierung
geschützt.

4
2. Bedienelemente
①Digitalanzeige
②Hintergrundbeleuchtung-Taste
③P-E,P-N,Lichter
④P-N REVERSE Licht
⑤Testknopf
⑥Drehschalter
⑦POWER Buchse
⑧Schlaufenhalter
⑨Batteriedeckel

5
3. Anwendung
Verbinden Sie das Gerät mit der zu messenden Schaltung.
Überprüfen Sie den Zustand der Verdrahtung:
Bevor Sie die Testtaste drücken, prüfen Sie den Status der 3 LED’s
Status LED
P-E
P-N
P<-N
Aktion
Richtig verdrahtet
●
●
○
Messung durchführen
Klemmen offen
○
○
○
Anschluss prüfen
Erdung fehlt
○
○/●
○
Anschluss prüfen
Phase/Neutral verpolt
○/●
○/●
●
Anschluss umpolen
Legende: ● An, ○Aus, ○/●An oder Aus
Sollte die Verpolungsanzeige für Phase/Neutralleiter leuchten, vertauschen
Sie die Messanschlüsse. Führen Sie nur Messungen durch, wenn die LEDs
der korrekten Verdrahtung leuchten.
Spannungsprüfung:
Wenn der Tester an die Stromversorgung angeschlossen ist, aktualisiert die Anzeige,
die Spannung (P-E) pro Sekunde. Prüfen Sie nicht wenn die Spannungsprüfung ein
ungewöhnliches Ergebnis anzeigt.
Der Tester darf nur in AC230V (50 Hz) Systemen genutzt werden
Loop test:
Drehen Sie den Tester auf 20 Ω, 200 Ωoder 2000Ωund drücken Sie die TEST-Taste.
Das LCD zeigt den Wert und die Einheit an. Nach dem Test piept der Tester einmal.
Um einen besseren Wert zu erhalten, drehen Sie den Tester in den niedrigsten
Bereich, der möglich ist. Wenn folgendes Symbol auf dem LCD blinkt “”, Trennen
Sie den Tester von der Stromversorgung und lassen ihn Tester abkühlen.
Voraussichtlicher Kurzschluß-Strom (PSC):
Schalten Sie den Tester auf 200 A, 2000 A oder 20 kA ein. Drücken Sie die Testtaste.
Das LCD zeigt den Wert und die Einheit an. Nach dem Test piept der Tester einmal.
Um einen besseren Wert zu erhalten, stellen Sie den Tester auf den niedrigsten
Bereich, der möglich ist.
Wenn das LCD blinkt “” , Trennen Sie den Tester von der Stromversorgung und
lassen Sie ihn abkühlen.

6
4. Messung der Schleifenimpedanz und des Kurzschlussstroms
Messen Sie die Schleifenimpedanz bei Fehlerstrom- oder
Überstromschutzeinrichtungen.
TNS
TNC
L1
L2
L3
Ro
PEN PE
Zs
Gemäß IEC 60364, sollte jede Schleife dieser Formel entsprechen: Ra≤50/Ia
Ra = Schleifenimpedanz
50 = max. Berührungsspannung
Ia =Durch den Strom kann das Schutzgerät den Stromkreis in 5 Sekunden
unterbrechen.
Wenn die Schutzeinrichtung ein FI-Schalter (RCD) ist, ist Ia ein
Bemessungsfehlerstrom I∆n.
I∆n
10
30
100
300
500
1000
mA
Ia(50v)
5000
1667
500
167
100
50
Ω
Ia(25v)
2500
833
250
83
50
25
Ω
Gemäß IEC 60364, sollte jede Schleife dieser Formel entsprechen: Zs ≤ Uо/Ia
Handelt es sich bei der Schutzeinrichtung um eine Sicherung, Uо=230v, Ia und
Zsmax:
Nennstrom
Auslösezeit (5s)
Auslösezeit
(0.4s)
Ia(A)
Zs(Ω)
Ia(A)
Zs(Ω)
6
28
8.2
47
4.9
10
46
5
82
2.8
16
65
3.6
110
2.1
20
85
2.7
147
1.56
25
110
2.1
183
1.25
32
150
1.53
275
0.83
40
190
1.21
320
0.72
50
250
0.92
470
0.49
63
320
0.71
550
0.42
80
425
0.54
840
0.27
100
580
0.39
1020
0.22
Der voraussichtliche Kurzschlussstrom muss größer sein als Ia.

7
5.Eigenschaften
Netztest: 3 LED’s zeigen den Leitungszustand an. Wenn die Schaltung verpolt ist
leuchtet die dritte LED.
Überhitzungsschutz: Wenn die Temperatur des Widerstands zu hoch ist, wird der Tester
abgeschaltet und gesperrt. Das LCD zeigt "Temperatur ist hoch" an und das folgende
Symbol erscheint “”.
Überlastschutz: Wenn die Spannung von P-E bis zu 250 V beträgt, stoppt der Tester
den Test, und die LCD-Anzeige blinkt auf „250 V“.
Anzeige für schwache Batterie: Folgendes Symbol “”wird angezeigt, wenn die
Batteriespannung unter die Betriebsspannung abfällt.
Testmodus: Wenn Sie die Testtaste drücken, zeigt der Tester das Ergebnis für 5
Sekunden und anschließend die Spannung an.
Betriebstemperatur:
0°C bis 40°C (32°F bis 104°F) und Luftfeuchtigkeit unter 80% RH
Lagertemperatur:
-10°C bis 60°C (14°F bis 140°F) und Luftfeuchtigkeit unter 70% RH
Energiequelle:
6 x 1.5V Größe “AA” Batterie oder gleichwertige (DC9V)
Maße: 200(L) x 92(B) x 50(H) mm
Gewicht: Ca. 700 g inkl. Batterien

8
6. Spezifikationen
Genauigkeiten werden wie folgt angegeben:
± (…% of reading +…digits) at 23°C ± 5°C,unter 80% RH.
Schleifenwiderstand
Messbereich
Auflösung
Testzeit
Genauigkeit
20Ω
0.01Ω
25A/20ms
± 2% of F.S. ± 5 dgt.
200Ω
0.1Ω
2.3A/40ms
± 2% of F.S. ± 5 dgt.
2000Ω
1Ω
15mA/280ms
± 2% of F.S. ± 5 dgt.
Voraussichtlicher Kurzstrom
Messbereich
Auflösung
Testzeit
Genauigkeit
200A
0.1A
2.3A/40ms
± 2% of F.S. ± 5 dgt.
2KA
1A
25A/20ms
± 2% of F.S. ± 5 dgt.
20KA
10A
25A/20ms
± 2% of F.S. ± 5 dgt.
AC Stromspannung (50HZ)
Messbereich
Genauigkeit
50~250V
± 2% of F.S. ± 5 dgt.

9

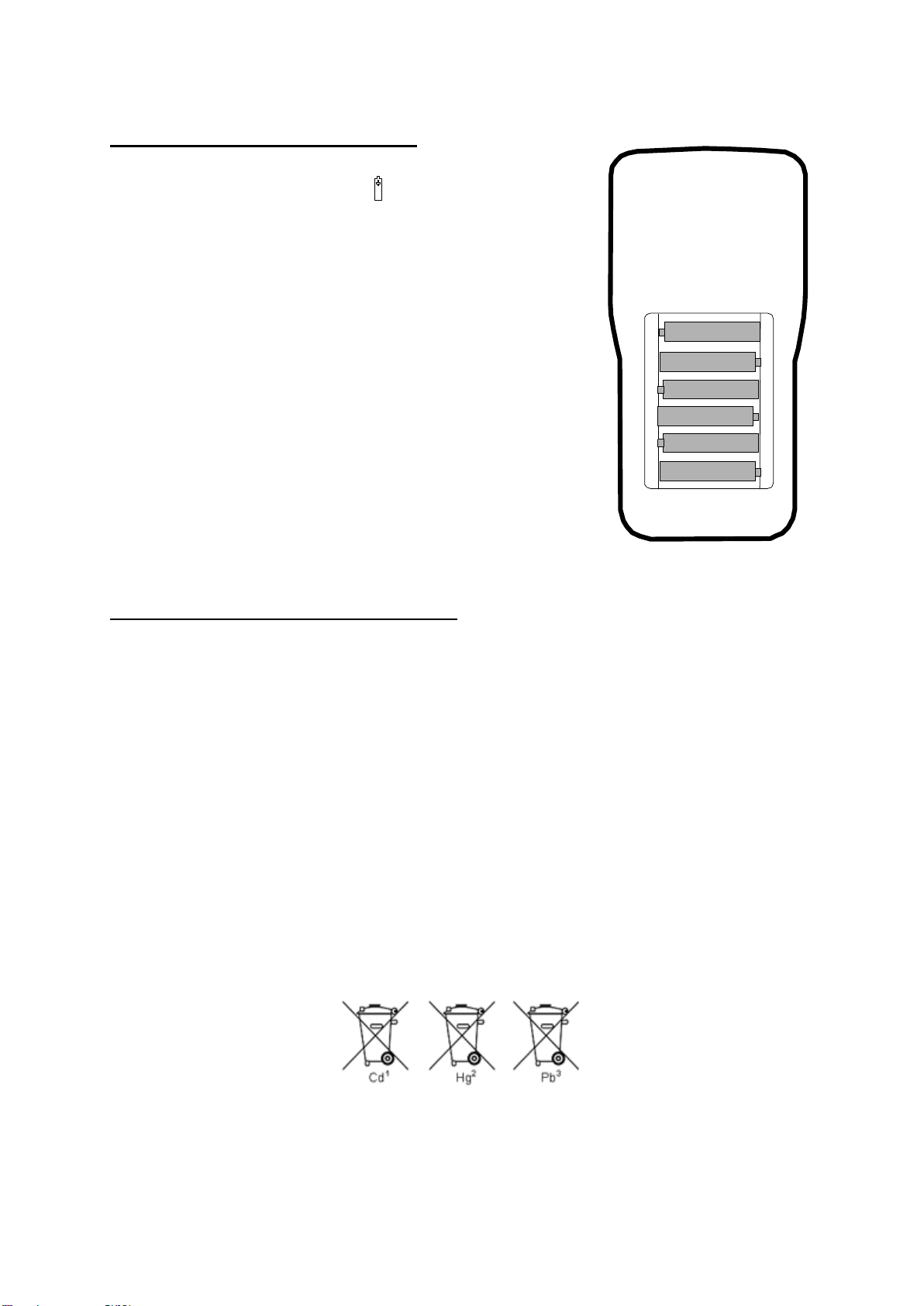

7. Auswechseln der Batterie
Wenn das Batteriesymbol ””auf dem LCD erscheint,
müssen die sechs 1,5-V-AA-Batterien ersetzt werden.
Schalten Sie das Messgerät aus und entfernen Sie
die Messleitungen.
Lösen Sie den Kippständer von der
Rückseite des Geräts.
Entfernen Sie die vier Kreuzschlitz-
Schrauben, welche den Batterifachdeckel halten
Entfernen Sie die Batteriefachabdeckung.
Ersetzen Sie die Batterien unter
Beachtung der Polarität.
Bringen Sie die hintere Abdeckung an
und drehen Sie die Schrauben fest.
Bringen Sie den Kippständer wieder an.
8. Hinweise zum Batteriegesetz
Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von
Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus
fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder
Akkus sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden auf
folgendes hinzuweisen:
Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben - die
Entsorgung im Hausmüll ist laut Batteriegesetz ausdrücklich verboten-, an einer
kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab. Von
uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf der letzten
Seite angegeben Adresse unentgeltlich zurückgeben oder ausreichend frankiert per
Post an uns zurücksenden.
Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer
durchgestrichenen Mülltonne und dem chemischen Symbol (Cd, Hg oder Pb) das für
die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen:
1. „Cd" steht für Cadmium.
2. „Hg" steht für Quecksilber.
3. „Pb" steht für Blei.
