12016-05-11 #:095-9415-4 (2018-05-10)
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
32 - 80"
(81 - 203 cm)
200 lb
(91 kg)
MAX
ESA763PU
22016-05-11 #:095-9415-4 (2018-05-10)
ENG - This product is designed to be installed on wood stud, solid concrete or cinder block walls. Hardware is
included for wood stud, solid concrete and cinder block installation. Before installing make sure the supporting
surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do
not overtighten screws or damage can occur and product may fail. Never exceed the Maximum Load Capacity.
Always use an assistant or mechanical lifting equipment to safely lift and position equipment. Although this
product features a corrosion-resistant coating, it is not designed to withstand wind. In windy conditions, this
product may fail, resulting in serious personal injury or death. For installations exposed to wind, contact customer
care to select one of our wind-rated products. Be careful not to pinch ngers when operating the mount. For
support please call customer care at 1-800-865-2112.
WARNING
ESP - Este producto está diseñado para ser instalado en paredes con montantes de madera, en paredes de
concreto macizo o en paredes de hormigón de escorias. Se incluyen los accesorios para la instalación en
montantes de madera, en concreto macizo o en hormigón de escorias. Antes de instalarlo, asegúrese de que
la supercie de apoyo sostendrá la carga combinada del equipo y los jadores. Los tornillos se tienen que jar
rmemente. No apriete los tornillos en exceso, ya que se pueden dañar y el producto podría fallar. Nunca exceda
la Capacidad Máxima de Carga. Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de
izar para levantar y colocar el equipo con más seguridad. Aunque este producto tiene una capa resistente a
la corrosión, no está diseñado para resistir vientos. En condiciones ventosas, el producto puede fallar, lo cual
puede causarles lesiones graves o la muerte a las personas. Para realizar instalaciones expuestas a vientos,
comuníquese con Servicio al Cliente para seleccionar alguno de nuestros productos diseñados para vientos.
Tenga cuidado de no pincharse los dedos cuando mueva el soporte. Si necesita ayuda, por favor, llame a
Servicio al Cliente de Peerless al 1-800-865-2112.
ADVERTENCIA
ADVERTISSEMENT
FRN - Ce produit est conçu pour une installation sur des murs à montants en bois, en béton plein ou en blocs
de béton. Les pièces de xation nécessaires à l’installation sur des montants en bois, du béton plein et du bloc
de béton sont incluses. Avant de procéder à l’installation, assurez-vous que la surface de support peut soutenir
la charge totale de l’équipement ainsi que des pièces de xation. Les vis doivent être serrées au maximum. Ne
serrez pas trop les vis pour éviter tout risque d’endommager le produit et de causer sa défaillance. Ne dépassez
jamais la capacité de charge maximale. Pour lever et positionner l’équipement en toute sécurité, faites-vous
toujours aider par une autre personne ou utilisez un dispositif de levage mécanique. Bien que le produit soit
protégé par une couche anticorrosive, il n’est pas conçu pour résister au vent. Par grands vents, le produit risque
de défaillir et entraîner des blessures corporelles graves ou le décès. Pour les installations exposées au vent,
contactez le service à la clientèle pour choisir nos produits résistant au vent. Prenez garde à ne pas vous pincer
les doigts lorsque vous manipulez le support. Pour toute assistance, veuillez contacter le service à la clientèle au
1-800-865-2112.
ACHTUNG
DEU - Dieses Produkt ist für die Anbringung an Holzständer-, Massivbeton- oder Porenbetonsteinwänden
ausgelegt. Die Befestigungsteile zur Anbringung an Holzständern, Massivbeton oder Porenbetonstein sind im
Lieferumfang enthalten. Vergewissern Sie sich vor der Anbringung, dass die tragende Fläche das Gesamtgewicht
der Geräte und der Befestigungsteile tragen kann. Die Schrauben müssen sicher angezogen werden. Ziehen
Sie die Schrauben nicht zu fest an, damit es nicht zu Beschädigungen und Versagen des Produkts kommt. Die
maximale Tragfähigkeit darf niemals überschritten werden. Ziehen Sie immer eine zusätzliche Person heran
oder verwenden Sie mechanische Hebegeräte, um Geräte sicher zu heben und zu positionieren. Obwohl dieses
Produkt mit einer korrosionsbeständigen Beschichtung versehen ist, ist es nicht dazu ausgelegt, Wind standzu-
halten. Unter windigen Bedingungen kann das Produkt ausfallen, was zu schweren oder tödlichen Verletzungen
führen kann. Für die Installation von Geräten, die Wind ausgesetzt sind, setzen Sie sich bitte mit unserem
Kundendienst in Verbindung, um eines unserer Produkte speziell für den Einsatz in windigen Bedingungen aus-
zuwählen. Achten Sie beim Umgang mit dem Halter darauf, dass die Finger nicht eingeklemmt werden. Falls Sie
Unterstützung benötigen, wenden Sie sich bitte an den Kundendienst unter der Telefonnummer 1-800-865-2112
(innerhalb der USA).

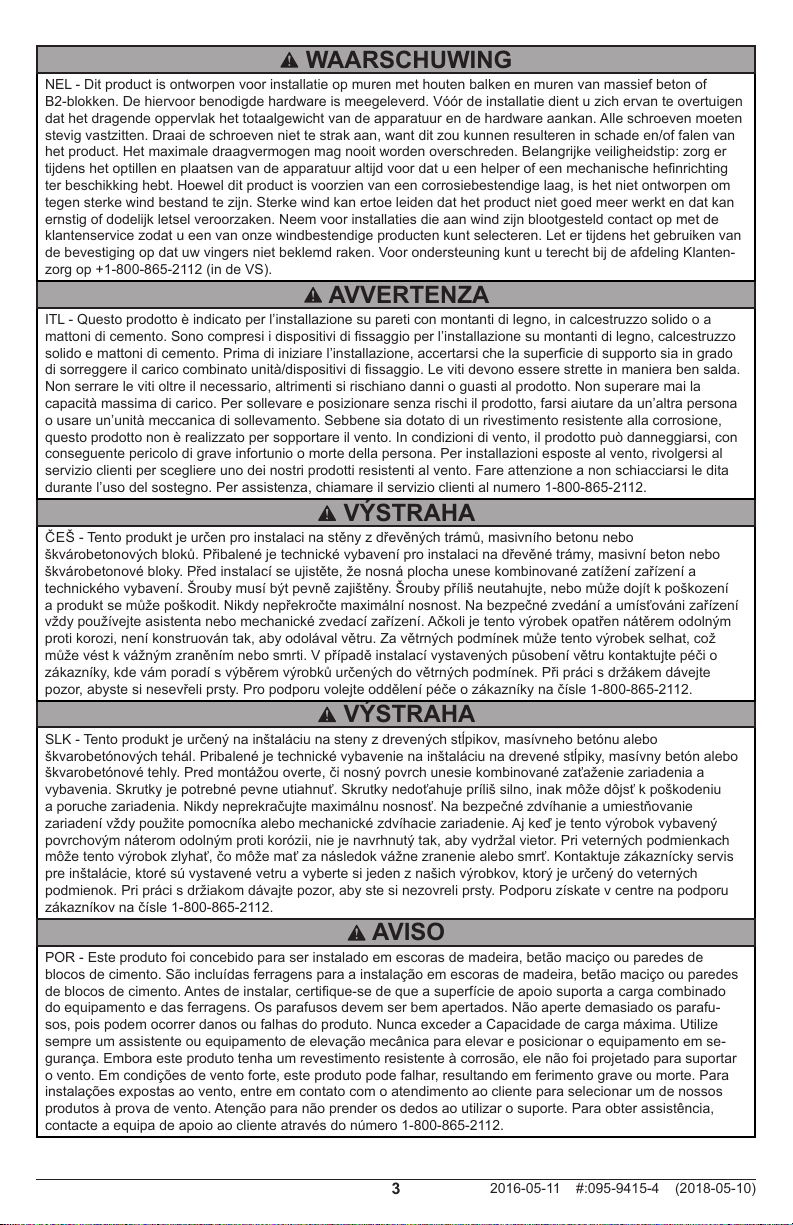

32016-05-11 #:095-9415-4 (2018-05-10)
SLK - Tento produkt je určený na inštaláciu na steny z drevených stĺpikov, masívneho betónu alebo
škvarobetónových tehál. Pribalené je technické vybavenie na inštaláciu na drevené stĺpiky, masívny betón alebo
škvarobetónové tehly. Pred montážou overte, či nosný povrch unesie kombinované zaťaženie zariadenia a
vybavenia. Skrutky je potrebné pevne utiahnuť. Skrutky nedoťahuje príliš silno, inak môže dôjsť k poškodeniu
a poruche zariadenia. Nikdy neprekračujte maximálnu nosnosť. Na bezpečné zdvíhanie a umiestňovanie
zariadení vždy použite pomocníka alebo mechanické zdvíhacie zariadenie. Aj keď je tento výrobok vybavený
povrchovým náterom odolným proti korózii, nie je navrhnutý tak, aby vydržal vietor. Pri veterných podmienkach
môže tento výrobok zlyhať, čo môže mať za následok vážne zranenie alebo smrť. Kontaktuje zákaznícky servis
pre inštalácie, ktoré sú vystavené vetru a vyberte si jeden z našich výrobkov, ktorý je určený do veterných
podmienok. Pri práci s držiakom dávajte pozor, aby ste si nezovreli prsty. Podporu získate v centre na podporu
zákazníkov na čísle 1-800-865-2112.
VÝSTRAHA
ČEŠ - Tento produkt je určen pro instalaci na stěny z dřevěných trámů, masivního betonu nebo
škvárobetonových bloků. Přibalené je technické vybavení pro instalaci na dřevěné trámy, masivní beton nebo
škvárobetonové bloky. Před instalací se ujistěte, že nosná plocha unese kombinované zatížení zařízení a
technického vybavení. Šrouby musí být pevně zajištěny. Šrouby příliš neutahujte, nebo může dojít k poškození
a produkt se může poškodit. Nikdy nepřekročte maximální nosnost. Na bezpečné zvedání a umísťováni zařízení
vždy používejte asistenta nebo mechanické zvedací zařízení. Ačkoli je tento výrobek opatřen nátěrem odolným
proti korozi, není konstruován tak, aby odolával větru. Za větrných podmínek může tento výrobek selhat, což
může vést k vážným zraněním nebo smrti. V případě instalací vystavených působení větru kontaktujte péči o
zákazníky, kde vám poradí s výběrem výrobků určených do větrných podmínek. Při práci s držákem dávejte
pozor, abyste si nesevřeli prsty. Pro podporu volejte oddělení péče o zákazníky na čísle 1-800-865-2112.
VÝSTRAHA
POR - Este produto foi concebido para ser instalado em escoras de madeira, betão maciço ou paredes de
blocos de cimento. São incluídas ferragens para a instalação em escoras de madeira, betão maciço ou paredes
de blocos de cimento. Antes de instalar, certique-se de que a superfície de apoio suporta a carga combinado
do equipamento e das ferragens. Os parafusos devem ser bem apertados. Não aperte demasiado os parafu-
sos, pois podem ocorrer danos ou falhas do produto. Nunca exceder a Capacidade de carga máxima. Utilize
sempre um assistente ou equipamento de elevação mecânica para elevar e posicionar o equipamento em se-
gurança. Embora este produto tenha um revestimento resistente à corrosão, ele não foi projetado para suportar
o vento. Em condições de vento forte, este produto pode falhar, resultando em ferimento grave ou morte. Para
instalações expostas ao vento, entre em contato com o atendimento ao cliente para selecionar um de nossos
produtos à prova de vento. Atenção para não prender os dedos ao utilizar o suporte. Para obter assistência,
contacte a equipa de apoio ao cliente através do número 1-800-865-2112.
AVISO
ITL - Questo prodotto è indicato per l’installazione su pareti con montanti di legno, in calcestruzzo solido o a
mattoni di cemento. Sono compresi i dispositivi di ssaggio per l’installazione su montanti di legno, calcestruzzo
solido e mattoni di cemento. Prima di iniziare l’installazione, accertarsi che la supercie di supporto sia in grado
di sorreggere il carico combinato unità/dispositivi di ssaggio. Le viti devono essere strette in maniera ben salda.
Non serrare le viti oltre il necessario, altrimenti si rischiano danni o guasti al prodotto. Non superare mai la
capacità massima di carico. Per sollevare e posizionare senza rischi il prodotto, farsi aiutare da un’altra persona
o usare un’unità meccanica di sollevamento. Sebbene sia dotato di un rivestimento resistente alla corrosione,
questo prodotto non è realizzato per sopportare il vento. In condizioni di vento, il prodotto può danneggiarsi, con
conseguente pericolo di grave infortunio o morte della persona. Per installazioni esposte al vento, rivolgersi al
servizio clienti per scegliere uno dei nostri prodotti resistenti al vento. Fare attenzione a non schiacciarsi le dita
durante l’uso del sostegno. Per assistenza, chiamare il servizio clienti al numero 1-800-865-2112.
AVVERTENZA
WAARSCHUWING
NEL - Dit product is ontworpen voor installatie op muren met houten balken en muren van massief beton of
B2-blokken. De hiervoor benodigde hardware is meegeleverd. Vóór de installatie dient u zich ervan te overtuigen
dat het dragende oppervlak het totaalgewicht van de apparatuur en de hardware aankan. Alle schroeven moeten
stevig vastzitten. Draai de schroeven niet te strak aan, want dit zou kunnen resulteren in schade en/of falen van
het product. Het maximale draagvermogen mag nooit worden overschreden. Belangrijke veiligheidstip: zorg er
tijdens het optillen en plaatsen van de apparatuur altijd voor dat u een helper of een mechanische henrichting
ter beschikking hebt. Hoewel dit product is voorzien van een corrosiebestendige laag, is het niet ontworpen om
tegen sterke wind bestand te zijn. Sterke wind kan ertoe leiden dat het product niet goed meer werkt en dat kan
ernstig of dodelijk letsel veroorzaken. Neem voor installaties die aan wind zijn blootgesteld contact op met de
klantenservice zodat u een van onze windbestendige producten kunt selecteren. Let er tijdens het gebruiken van
de bevestiging op dat uw vingers niet beklemd raken. Voor ondersteuning kunt u terecht bij de afdeling Klanten-
zorg op +1-800-865-2112 (in de VS).
42016-05-11 #:095-9415-4 (2018-05-10)
Symbols
Símbolos
Symboles
Symbole
Symbolen
Simboli
Symboly
Symboly
Símbolos
Semboller
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
WARNING
ADVERTENCIA
ADVERTISSEMENT
ACHTUNG
WAARSCHUWING
AVVERTENZA
VÝSTRAHA
VÝSTRAHA
AVISO
UYARI
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
#
Skip to step.
Continúe con el
paso.
Passez à l’étape.
Weiter mit Schritt.
Ga door naar stap.
Vai al passo.
Přeskočte na krok.
Preskočte na krok.
Saltar para o
passo.
Su adıma geç.
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
x3
Screws must get at least three
full turns and t snug.
Los tornillos tienen que dar,
por lo menos, tres vueltas
completas y quedar ajustados.
Il faut e󰀨ectuer au moins trois
tours de vis complets et bien
serrer les vis.
Schrauben sind mindestens drei
volle Umdrehungen einzudrehen
und müssen fest anliegen.
De schroeven moeten ten
minste drie hele slagen worden
aangedraaid en stevig vastzitten.
Girare tre volte le viti che
devono risultare aderenti.
Šrouby se musí otočit minimálně
tři plné otáčky a plně dosednout.
Skrutky sa musia otočiť aspoň
tri celé otáčky a tesne dosadnúť.
Os parafusos devem completar,
no mínimo, três voltas
completas e ajustar-se no local.
Vidalar en az üç tam dönüş
yapmalı ve sıkı oturmalıdır.
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
Display center.
Centro de la pantalla.
Centre de l’écran.
Bildschirmmitte.
Midden van het
scherm.
Centro del display.
Střed obrazovky.
Stred obrazovky.
Centro do ecrã.
Ekran merkezde
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
Do not overtighten screws.
No apriete de más los tornillos.
Ne pas trop serrer les vis.
Ziehen Sie die Schrauben nicht zu
fest an.
Draai de schroeven niet te strak aan.
Non stringere troppo le viti.
Šrouby neutahujte příliš silně.
Skrutky neuťahujte príliš silno.
Não apertar demasiado os parafusos.
Vidaları gereğinden fazla sıkmayın.
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
TUR - Bu ürün ahşap kiriş ve masif beton veya cüruf briketten duvarlara takılmak üzere tasarlanmıştır. Ürünü
ahşap kirişe, masif beton ve cüruf brikete takmak için gereken aksam mevcuttur. Montaja başlamadan önce
taşıyıcı yüzeyin hem takacağınız donanımı hem de aksamı birlikte taşıyacağından emin olunuz. Vidalar sağlam
bir şekilde sıkıştırılmalıdır. Vidaları aşırı sıkmanız durumunda vidalara hasar verebilirsiniz ve ürün arızalanabilir.
Azami Yük Kapasitesini asla aşmayınız. Ekipmanı güvenli bir şekilde kaldırmak ve yerleştirmek için her zaman
başka birinden yardım alınız veya mekanik bir kaldırma donanımı kullanınız. Bu ürün aşınmaya karşı dayanıklı
bir kaplama içerse de, rüzgara karşı dayanıklı olacak şekilde tasarlanmamıştır. Rüzgarlı ortamlarda bu ürün
arızalanabilir ve ciddi yaralanmalara veya ölüme neden olabilir. Rüzgarlı ortamlardaki kurulumlar için, rüzgara
dayanıklı ürünlerimizden birini seçmek üzere müşteri hizmetlerine başvurun. Montaj sırasında parmaklarınızı
sıkıştırmamaya dikkat ediniz. Destek almak için lütfen 1-800-865-2112 numaralı telefondan müşteri hizmetlerini
arayınız.
UYARI
52016-05-11 #:095-9415-4 (2018-05-10)
Tools Needed for Assembly.
Herramientas necesarias para el ensamblaje.
Outils nécessaires au montage.
Für den Zusammenbau erforderliche Werkzeuge.
Voor montage benodigd gereedschap.
Attrezzi necessari per l’assemblaggio.
Nástroje potřebné k montáži.
Nástroje potrebné na montáž.
Ferramentas necessárias para a montagem.
Montaj İçin Gerekli Aletler.
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
1
2
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
To properly tighten screws: Tighten until screw
head makes contact, then tighten another 1/2
turn. Do not overtighten screws.
Apriete adecuado de los tornillos: Apriete hasta
que la cabeza del tornillo haga contacto y luego
apriete otra 1/2 vuelta. No apriete de más los
tornillos.
Pour bien serrer les vis : Serrez jusqu’à ce que
la tête de la vis entre en contact, puis serrez
encore d’un 1/2 tour. Ne serrez pas trop les vis.
Korrektes Festziehen der Schrauben: Ziehen
Sie die Schrauben fest, bis der Schraubenkopf
Kontakt hat, und dann um eine weitere 1/2
Umdrehung. Ziehen Sie die Schrauben nicht
zu fest an.
Ga als volgt te werk om de schroeven naar
behoren aan te draaien: Draai de schroef aan
totdat de kop het oppervlak raakt; maak daarna
nog een halve slag. Draai de schroeven niet te
strak aan.
Per stringere correttamente le viti: stringere no
a quando la testa della vite fa contatto, quindi
stringere di un altro 1/2 giro. Non stringere
eccessivamente.
Správné utažení šroubů: Utahujte, dokud se
šroub nedostane do kontaktu, poté utáhněte
ještě půl otočky. Šrouby neutahujte příliš silně.
Správne utiahnutie skrutiek: Uťahujte, kým sa
skrutka nedostane do kontaktu, potom utiahnite
ešte pol otočky. Skrutky neuťahujte príliš silno.
Para apertar correctamente os parafusos:
aperte até que a cabeça do parafuso
estabeleça contacto e, em seguida, aperte mais
1/2 volta. Não aperte demasiado os parafusos.
Vidaları doğru bir şekilde sıkılamak için: Vida
başı temas edene kadar döndürün, sonra yarım
tur daha döndürün. Vidaları gereğinden fazla
sıkılamayın.
+1/2
4
3
3/16"
(5mm)
3/8"
(10mm)
7/16"
(11mm)
62016-05-11 #:095-9415-4 (2018-05-10)
Parts List Part #Description Qty
Awall arm assembly 1 096-T1566
Badaptor plate 1 201-T5110
Cadaptor bracket 2 096-T5571
D10mm concrete anchor 4 590-0321
E5/16" x 3" wood screw 4 520-D1243
FM4 x 12mm 6 510-D1079
GM4 x 25mm 4 510-D1082
HM5 x 12mm 4 520-D1064
IM5 x 25mm 4 520-D1122
JM6 x 12mm 4 520-D1050
KM6 x 20mm 4 520-D1554
LM6 x 25mm 4 520-D1211
MM6 x 30mm 4 520-D1067
NM8 x 15mm 6 520-D1068
OM8 x 25mm 4 520-D1101
PM8 x 40mm 4 520-D1152
Q.219 ID x .5 OD spacer 4 540-1057
R.344 ID x .75 OD spacer 4 540-1059
SM5/M4/M6 washer 6 580-D1036
T5mm allen wrench 1 560-9640
Ucable tie 10 590-1168
Vrear cable cover 4 095-1818
Wfront cable cover 4 095-1817
X4mm allen wrench 1 560-9646
Ywall plate cover 2 095-1747
Zback cover 1 095-1748
AA support plate 2 096-T5501
BB 6mm allen wrench 1 560-9716
CC M10 x 15mm 4 520-D1262
A (1)
wall arm assembly
5/16" x 3" wood screw
E (4)
10mm concrete anchor
D (4)
CC (4)
M10 x 15mm
B (1)
adaptor plate C (2)
adaptor bracket
72016-05-11 #:095-9415-4 (2018-05-10)
T (1)
5mm
allen wrench
U (10)
cable tie
Y (2)
wall plate cover
Z (1)
back cover
W (4)
front cable cover
AA (2)
support plate
rear cable cover
V (4)
F (6)
M4 x 12mm G (4)
M4 x 25mm
J (4)
H (4)
M6 x 12mm
M5 x 12mm
K (4)L (4)M (4)
I (4)
M6 x 20mm M6 x 25mm M6 x 30mm
M5 x 25mm
N (6)
M8 x 15mm P (4)
O (4)
M8 x 40mmM8 x 25mm
Q (4)
.219 ID x .5 OD
spacer
S (6)
M5/M4/M6 washer
R (4)
.44 ID x .75 OD
spacer
BB (1)
6mm allen wrench
4mm allen wrench
X (1)
82016-05-11 #:095-9415-4 (2018-05-10)
1-1
Loosen.
Aoje.
Desserrez.
Lösen.
Losdraaien.
Allentare.
Uvolnit.
Uvoľniť.
Desaperte.
Gevşetin.
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
Do not adjust arm while display is attached.
No ajuste la pantalla, mientras que los pobres se adjunta.
Ne réglez pas tout mauvais a󰀩chage est attaché.
Nicht einstellen, während Display Arm befestigt ist.
Niet aan te passen terwijl weergave arm is bevestigd.
Non regolare mentre il braccio display è attaccato.
Neupravujte, zatímco displej rameno je přiložen.
Neupravujte, zatiaľ čo displej rameno je priložený.
Não ajuste enquanto o braço display é conectado.
Ekran kol takılı iken ayarlamak etmeyin.
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
A
Optional adjustment.
Opcional ajuste.
Facultatif réglez.
Optional einstellen.
Facultatief aanpassen.
Opzionale regolare.
Volitelné nastavit.
Voliteľné nastaviť.
Opcional ajuste.
İsteğe bağli ayarlayın.
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
92016-05-11 #:095-9415-4 (2018-05-10)
Tighten.
Apretar.
Serrer.
Anziehen.
Aandraaien.
Stringere.
Utáhněte.
Utiahnite.
Apertar.
Sıkmak.
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
Align.
Alinear.
Aligner.
Ausrichten.
Richten.
Allineare.
Vyrovnejte.
Vyrovnajte.
Alinhar.
Hizala.
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
9.5"
(241mm)
1-2
Align.
Alinear.
Aligner.
Ausrichten.
Richten.
Allineare.
Vyrovnejte.
Vyrovnajte.
Alinhar.
Hizala.
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
10 2016-05-11 #:095-9415-4 (2018-05-10)
2
2b
Wood stud wall.
Pared de madera.
Mur en bois.
Holzwand.
Houten muur.
Parete di legno.
Dřevěná stěna.
Drevená stena.
Parede de madeira.
Ahşap duvar.
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
Concrete/Cinder block.
Concreto/Bloque de hormigón.
Béton/bloc de béton.
Beton/Porenbetonstein.
Beton/B2-blokken.
Calcestruzzo solido/forato.
Betonový/škvárový blok.
Betónový/škvarový blok.
Betão/bloco de cimento.
Beton/Briket.
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
2a
2a
ESP - Cuando vaya a instalar soportes de pared de Peerless en paredes con montantes de madera recubiertas
con yeso-cartón (gypsum board) verique que los montantes tengan un tamaño mínimo de 2" x 4". No instale en
yeso-cartón (gypsum board) de más de 5/8" de grosor.
ADVERTENCIA
NEL - Als de Peerless-wandbevestiging op een muur bestaand uit houten balken en gipsplaat wordt geïnstal-
leerd, horen deze houten balken een afmeting van ten minste 5 x 10 cm te hebben. De wandbevestiging mag
niet worden geïnstalleerd op gipsplaat met een dikte van meer dan 15,88 mm.
WAARSCHUWING
FRN - Lors de l’installation de supports muraux Peerless sur un mur à montants en bois recouvert de plaque de
plâtre (cloison sèche), assurez-vous que les montants en bois ont une taille nominale d'au moins 2 po x 4 po (5
cm x 10 cm). Ne pas installer sur une plaque de plâtre dont l'épaisseur est supérieure à 5/8 po (16 mm).
ADVERTISSEMENT
ENG - When installing Peerless wall mounts on a wood stud wall covered with gypsum board (drywall), verify that
the wood studs are a minimum of 2" x 4" nominal size. Do not install over gypsum board thicker than 5/8".
WARNING
DEU - Bei der Anbringung von Peerless-Wandhaltern an Holzständerwänden mit Gipsplattenverkleidung (Trock-
enwand) muss darauf geachtet werden, dass die Holzständer über eine Nenngröße von mindestens 51 x 102
mm (2 x 4 Zoll) verfügen. Das Produkt darf nicht an einer Gipsplatte mit einer Dicke von mehr als 15,9 mm (5/8
Zoll) angebracht werden.
ACHTUNG
ITL - In sede d’installazione dei sostegni Peerless per parete su una parete con montanti di legno ricoperti con
muro a secco (cartongesso), vericare che i montanti di legno abbiano una dimensione nominale minima di 5 cm
x 10 cm. Non installare su cartongesso spesso più di 1,60 cm.
AVVERTENZA
ČEŠ - Při instalaci nástěnných držáků Peerless na dřevěný trám pokrytý sádrokartonovou deskou (sádrokartó-
nem) zkontrolujte, zda dřevěné trámy mají minimální jmenovitý rozměr 5 x 10 cm. Nemontujte na sádrokartono-
vou desku hrubší než 1,6 cm.
VÝSTRAHA
SLK - Pri montáži nástenných držiakov Peerless na stenu z drevených stĺpikov pokrytú sadrovou doskou (sadro-
kartónom) skontrolujte, či drevené stĺpiky majú minimálny menovitý rozmer 5 x 10 cm. Nemontujte na sadro-
kartón hrubší ako 1,6 cm.
VÝSTRAHA
