peerless-AV FPZ-655 Guide

1 of 33 ISSUED: 1-25-11 SHEET #: 125-9149-7 03-17-14
Max Load Capacity:
100 lb (45 kg) screen
25 lb (11 kg) per shelf
Installation and Assembly: 32" - 55" Flat Panel TV Stand
Model: FPZ-655

2 of 33 ISSUED: 1-25-11 SHEET #: 125-9149-7 03-17-14
NOTE: Read entire instruction sheet before you start installation and assembly.
Table of Contents
Parts List............................................................................................................................................................................ 3, 4
Assembling stand...................................................................................................................................................................5
Attaching Universal Adapter Plate or DedicatedAdapter Plate..............................................................................................6
Installing Adapter Brackets ....................................................................................................................................................8
Cord Management................................................................................................................................................................11
Tools Needed for Assembly
•level
• phillips screwdriver
• Do not begin to install your Peerless product until you have read and understood the instructions and warnings
contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US
customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact
your local distributor.
• This product should only be installed by someone of good mechanical aptitude, and fully understands
these instructions.
• Never exceed the Maximum Load Capacity on page 1.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding
power.
• The stand is not affixed or secured to the floor, and may therefore tip over and/or fall if screen and/or stand is
shaken or hit. Always monitor children and do not let children play alone around stand as they could get hurt by a
falling screen. Not recommended for use in areas with heavy traffic.
WARNING

3 of 33 ISSUED: 1-25-11 SHEET #: 125-9149-7 03-17-14
AB
C
D
E
F
GHJ
I
KLMN
OPQ
R
S
TUV
W
XY
Z
AA
Parts List SF660-AW
Part #Description Qty
Aadapter plate 1 201-P1110
Bvertival tube 1 104-P1075
Cshelf clamp bracket 1 201-P1159
Dshelf support bracket 1 104-P1072
Eadapter bracket 2 202-P1657
Ftop cover 1 590-P1340
Gbottom cover 1 590-P1341
Hsupport base 1 590-1039
Ishelf support 1 104-P1073
Jbutton bumper 9 590-1209
K1/4-20 x 20 mm decorative screw 2 520-2326
L5/16-18 x 2" socket screw 2 520-1116
M5/16 nut 2 530-9306
NM10 x 15 mm socket screw 4 520-9262
O6 mm allen wrench 1 560-9716
P4 mm allen wrench 1 560-9646
Qadapter support plate 1 104-P1074
RM5 x 55 mm socket pin screw 1 520-1302
SM5 nut 1 530-9409
T1/4-20 x 1.75" carriage bolt 2 560-1764
U1/4-20 nut 2 530-9302
VM5 x 10 mm socket pin screw 4 520-1063
Wglass shelf 1 590-0208
Xcable tie 5 560-9711
Y18" mesh sleeve 2 600-1014
Z3/16" allen wrench 1 560-0071
AA plastic bushing 1 590-1378

4 of 33 ISSUED: 1-25-11 SHEET #: 125-9149-7 03-17-14
M5 x 25mm (4)
(520-1122)
M5 x 12mm (4)
(520-1064) M6 x 12mm (4)
(520-1050)
M6 x 25mm (4)
(520-1211) M8 x 25mm (4)
(520-1101)
M8 x 12mm (4)
(520-1724) .75" spacer (4)
(540-1059)
Multi-washer (4)
(580-1398)
Security Adapter Bracket Fasteners

5 of 33 ISSUED: 1-25-11 SHEET #: 125-9149-7 03-17-14
1Attach vertical tube (B) to support base (H) using one plastic bushing (AA), one M5 x 55 mm socket screw (R), and
M5 nut (S) as shown in detail 1. Tighten M5 x 55 mm socket pin screw (R) using 4 mm allen wrench (X).
2Press three button bumpers (J) into shelf clamp bracket (C) as shown in figure 2.1
Press six button bumpers (J) into shelf support (I) as shown in figure 2.2.
Loosely fasten two 1/4-20 x 20 mm decorative screws (K) as shown in figure 2.3.
B
H
J
I
J
C
C
I
K
DETAIL 1
Figure 2.1 Figure 2.2 Figure 2.3
R
S
AA

6 of 33 ISSUED: 1-25-11 SHEET #: 125-9149-7 03-17-14
3Attach shelf support (I) to vertical tube (B) with clamp bracket (D) using two 1/4-20 x 1.25" carriage bolts (T), and
1/4-20 nuts (U).
4Attach adapter support plate (Q) to adapter plate (A) with four M10 x 15 mm socket screws (N)
using allen wrench (O) as shown in figure 4.1.
Attach adapter support plate (Q) to vertical tube (B) using two 5/16-18 x 2" socket screws (L), and 5/16 nuts (M)
as shown in detail 2.
D
M
I
N
L
Q
A
Q
B
DETAIL 2
T
U
B
Figure 4.1

7 of 33 ISSUED: 1-25-11 SHEET #: 125-9149-7 03-17-14
Position glass shelf (W) on top of shelf support (I) and under shelf clamp bracket (C) as shown below.
Secure glass shelf (W) in place by tightening two pre-installed 1/4-20 x 20 mm decorative screws (K)
as shown in detail 3.
5
Attach top cover (F) to adapter support plate (Q) with two M5 x 10 mm socket pin screws (V) as shown in figure 6.1.
Attach bottom cover (G) to clamp bracket (D) with two M5 x 10 mm socket pin screws (V) as shown in figure 6.2.
Tighten using 4 mm allen wrench (X).
6
FG
K
DETAIL 3
W
I
C
V
V
FIGURE 6.1
FIGURE 6.2
D

8 of 33 ISSUED: 1-25-11 SHEET #: 125-9149-7 03-17-14
Note: "X" dimensions should be equal.
• Tighten screws so adapter brackets are firmly attached. Do not tighten with excessive force. Overtightening can
cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become
detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque.
• If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly
secured, damage may occur to screen or product may fail.
WARNING
Installing Adapter Brackets
To prevent scratching the screen, set a cloth on a flat, level surface that will support the weight of the screen. Place
screen face side down. If screen has knobs on the back, remove them to allow the adapter brackets to be attached.
Place adapter brackets (E) on back of screen, align to holes, and center on back of screen as shown below. Attach
the adapter brackets to the back of the screen using the appropriate combination of screws, multi-washers, and
spacers as shown in figure 7.1 and 7.2.
NOTE: Top and bottom holes must always be used.
Verify that all holes are properly aligned, and then tighten screws using a phillips screwdriver.
MEDIUM HOLE FOR M5 SCREWS
SMALL HOLE FOR M4 SCREWS
LARGE HOLE FOR M6 SCREWS
ECENTER BRACKETS
VERTICALLY ON BACK OF
SCREEN
X
X
Notes:
• The number of fasteners used will vary, depending
upon the type of screen.
• Multi-washers and spacers may not be used,
depending upon the type of screen.
• Use the corresponding hole in the multi-
washer that matches your screw size as shown.
MULTI-WASHER
7
NOTE: For flat back screens proceed to step 7-1. For bump-out or recessed back screen skip to step 7-2.

9 of 33 ISSUED: 1-25-11 SHEET #: 125-9149-7 03-17-14

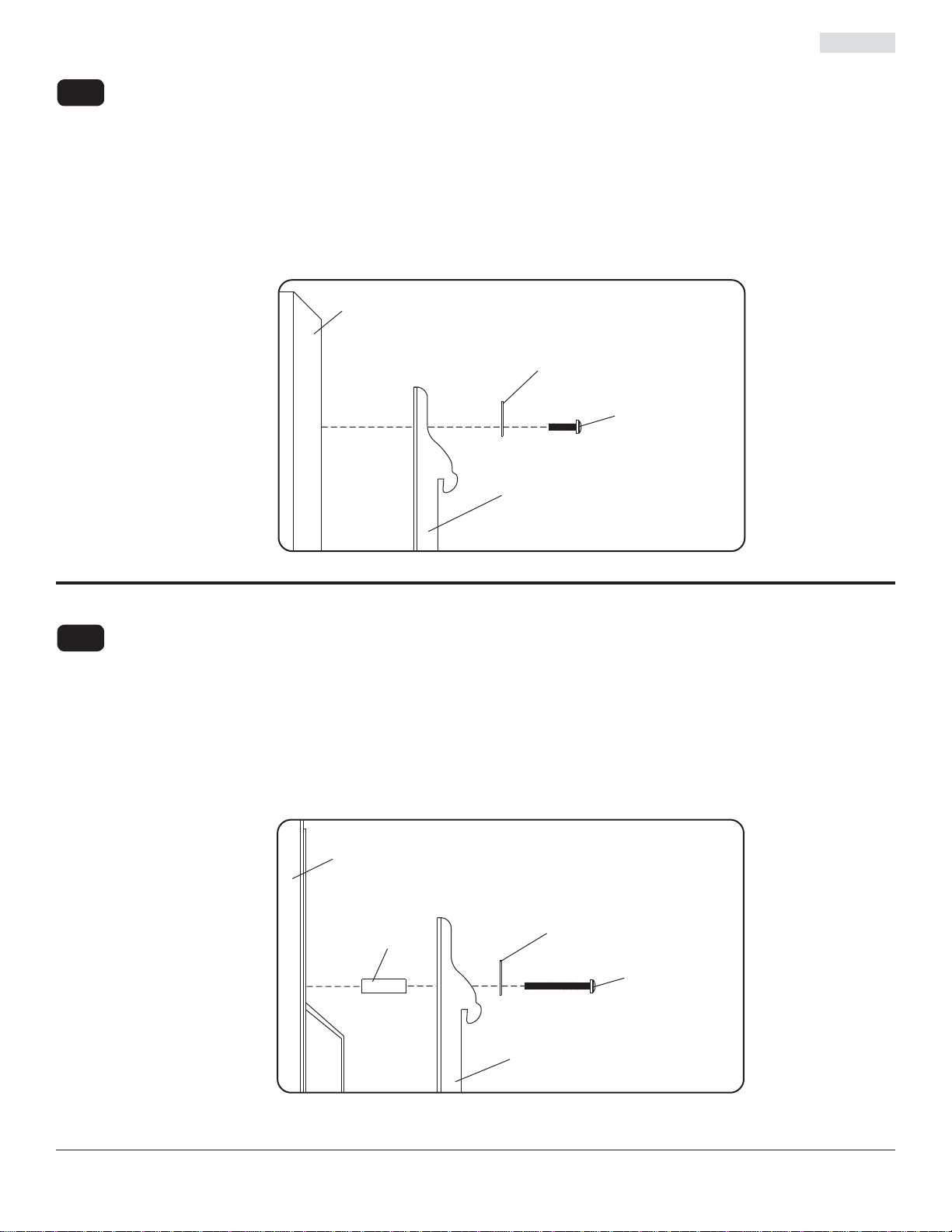

Begin with the shortest length screw, hand thread through multi-washer and adapter bracket into screen as shown
below. Screw must make at least three full turns into the mounting hole and fit snug into place. Do not over tighten.
If screw cannot make three full turns into the screen, select a longer length screw from the baffled fastener pack.
Repeat for remaining mounting holes, level brackets and tighten screws.
NOTE: Spacers may not be used, depending upon the type of screen.
Begin with longer length screw, hand thread through multi-washer, adapter bracket and spacer in that order into
screen as shown below. Screw must make at least three full turns into the mounting hole and fit snug into place.
Do not over tighten. If screw cannot make three full turns into the screen, select a longer length screw from the
baffled fastener pack. Repeat for remaining mounting holes, level brackets and tighten screws.
For Flat Back Screen
For Bump-out or Recessed Back Screen
7-1
7-2
SCREW
fig. 7.2
SPACER
ADAPTER
BRACKET (E)
SCREEN fig. 7.1
MULTI-WASHER
SCREW
If you have any questions, please call Peerless customer care at 1-800-865-2112.
If you have any questions, please call Peerless customer care at 1-800-865-2112.
MULTI-WASHER
ADAPTER BRACKET (E)
SCREEN

10 of 33 ISSUED: 1-25-11 SHEET #: 125-9149-7 03-17-14
Mounting and Removing Flat Panel Screen
Hook adapter brackets (E) onto adapter plate (A), then slowly swing screen in as shown. Turn screws clockwise at
least six times to prevent screen from being removed as shown in detail 4.
NOTE: Tighten using 4 mm allen wrench (P).
Screen can be adjusted horizontally if desired.
NOTE: It is important to lock screen down! To lock the screen down, tighten screws to adapter bracket as shown
in detail 4.
To remove screen from mount, loosen screws, swing screen away from mount and lift screen off of mount.
8
E
DETAIL 4
SCREWS
A
E
A
• Always use an assistant or mechanical lifting equipment to safely lift and position the plasma television.
WARNING

11 of 33 ISSUED: 1-25-11 SHEET #: 125-9149-7 03-17-14
Run screen cables through two 18" mesh sleeves (Y) as shown below.
Secure screen cables and two 18" mesh sleeves (Y) to vertical tube (B) with five cable ties (X) into slots on back of
vertical tube (B).
9
B
SCREEN
X
Y
Y
SLOTS

12 de 33 PUBLICADO: 1-25-11 HOJA #: 125-9149-7 03-17-14
Español
Máxima capacidad de carga:
100 lb (45 kg) screen
25 lb (11 kg) per shelf
Instalación y ensamblaje: Estante para televisor de pantalla
plana de 32" - 55"
Modelos: FPZ-655

13 de 33 PUBLICADO: 1-25-11 HOJA #: 125-9149-7 03-17-14
Español
• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias
contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las ad-
vertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente
internacional, por favor, comuníquese con su distribuidor local.
• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga experien-
cia en construcción básica de edificios y que entienda estas instrucciones en su totalidad.
• Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fi-
jadores y componentes.
• Nunca sobrepase la capacidad máxima de soportar carga. Vea la página 12.
• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo
con más seguridad.
• Apriete los tornillos con firmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede disminu-
ir significativamente su fuerza de fijación.
ADVERTENCIA
NOTE: Read entire instruction sheet before you start installation and assembly.
Contenido
Lista de piezas............................................................................................................................................................... 14, 15
poner el apoyo juntos.......................................................................................................................................................... 16
Fijar la placa de adaptador universal o placa adaptadora Dedicado .................................................................................. 17
Instalación de los soportes adaptadores............................................................................................................................. 19
Llevar los cables de la pantalla ........................................................................................................................................... 22
Herramientas necesarias para el ensamblaje
• destornillador phillips
• nivel

14 de 33 PUBLICADO: 1-25-11 HOJA #: 125-9149-7 03-17-14
Español
AB
C
D
E
F
GH
J
I
KLMN
OPQ
R
S
TUV
W
XY
Z
AA
Lista de piezas SF660-AW
Nº de piezaDescripción Cant.
Aplaca adaptadora 1 201-P1110
Btubo vertical 1 104-P1075
Csoporte de abrazadera para repisas 1 201-P1159
Dsoporte sostenedor para repisas 1 104-P1072
Esoporte adaptador 2 202-P1657
Fcubierta superior 1 590-P1340
Gcubierta inferior 1 590-P1341
Hbase sostenedora 1 590-1039
Isoporte de apoyo para repisas 1 104-P1073
Jparagolpe de botón 9 590-1209
Ktornillo decorativo de 1/4-20 x 20 2 520-2326
Ltornillo de cabeza hueca de 5/16-18 x 2/1.75” 2 520-1116
Mtuerca de 5/16 2 530-9306
Ntornillo de cabeza hueca M10 x 15 mm 4 520-9262
Ollave allen de 6 mm 1 560-9716
Pllave allen de 4 mm 1 560-9646
Qplaca adaptadora sostenedora 1 104-P1074
Rtornillo pasador de cabeza hueca de M5 x 55 mm 1 520-1302
Stuerca de M5 1 530-9409
Tperno de cabeza redonda de 1/4-20 x 1.75" 2 560-1764
Utuerca de 1/4-20 2 530-9302
Vtornillo pasador de cabeza hueca de M5 x 10 mm 4 520-1063
Wrepisa de cristal 1 590-0208
Xsujetacables 5 560-9711
Yfunda de malla de 18” 2 600-1014
Zllave allen de 3/16” 1 560-0071
AA casquillo de plástico 1 590-1378

15 de 33 PUBLICADO: 1-25-11 HOJA #: 125-9149-7 03-17-14
Español
M5 x 25mm (4)
(520-1122)
M5 x 12mm (4)
(520-1064) M6 x 12mm (4)
(520-1050)
M6 x 25mm (4)
(520-1211) M8 x 25mm (4)
(520-1101)
M8 x 12mm (4)
(520-1724)
Fijaciones de seguridad para los soportes adaptadores
.75" espaciador (4)
(540-1059)
arandela múltiple (4)
(580-1398)

16 de 33 PUBLICADO: 1-25-11 HOJA #: 125-9149-7 03-17-14
Español
1Fije el tubo vertical (B) en la base sostenedora (H) utilizando un casquillo de plástico (AA), un tornillo pasador de
cabeza hueca de M5 x 55 mm (R) y una tuerca de M5 (S), como se muestra en el detalle 1.
2Inserte tres paragolpes de botón (J) en el soporte de abrazadera para repisas (C), como se muestra
en la figura 2.1.
Inserte seis paragolpes de botón (J) en el soporte de apoyo para repisas (I), como se muestra en la figura 2.2.
Ajuste los dos tornillos decorativos de 1/4-20 x 20 mm (K) sin apretarlos, como se muestra en la figura 2.3.
B
H
J
I
J
C
C
I
K
R
S
AA
FIGURA 2.1 FIGURA 2.2 FIGURA 2.3
DETALLE 1

17 de 33 PUBLICADO: 1-25-11 HOJA #: 125-9149-7 03-17-14
Español
3Fije el soporte de apoyo para repisas (I) en el tubo vertical (B) con el soporte sostenedor (D) utilizando dos pernos
de cabeza redonda (T) y dos tuercas de 1/4-20 (U).
4Fije la placa adaptadora sostenedora (Q) a la placa adaptadora (A) con cuatro tornillos de cabeza hueca (N)
utilizando una llave allen (O).
Fije la placa adaptadora sostenedora (Q) en el tubo vertical (B) utilizando dos tornillos de cabeza hueca de 5/16-18
x 2” (L) y dos tuercas de 5/16 (M), como se muestra en el detalle 2.
D
M
I
N
L
Q
A
Q
B
T
U
B
DETALLE 2

18 de 33 PUBLICADO: 1-25-11 HOJA #: 125-9149-7 03-17-14
Español
Coloque la repisa de cristal (W) encima del soporte de apoyo para repisas (I) y debajo del soporte de abrazadera
para repisas (C), como se muestra abajo. Fije la repisa de cristal (W) en su lugar apretando los dos tornillos
decorativos de 1/4-20 x 20 mm (K) preinstalados, como se muestra en el detalle 3.
5
Coloque la cubierta superior (F) a la placa adaptadora de apoyo (Q) con dos M5 x 10 mm tornillos de cabeza
hueca pasador (V) como se muestra en la figura 6.1.
Fije la cubierta inferior (G) para fijar el soporte (D) con dos M5 x 10 mm tornillos de cabeza hueca pasador (V)
como se muestra en la figura 6.2.
6
FG
K
W
I
C
V
V
FIGURA 6.1
D
FIGURA 6.2
DETALLE 3

19 of 33 ISSUED: 1-25-11 SHEET #: 125-9149-7 03-17-14
NOTA: Las dimensiones “X” deben ser iguales.
E
CENTRE LOS SOPORTES
VERTICALMENTE EN LA
PARTE TRASERA DE LA
PANTALLA
X
X
ARANDELA MÚLTIPLE
AGUJERO MEDIANO PARA
TORNILLOS M5
AGUJERO PEQUEÑO PARA
TORNILLOS M4
AGUJERO GRANDE PARA
TORNILLOS M6
Notas:
• La cantidad de fijaciones utilizada variará según el tipo
de pantalla.
• Es posible que no tenga que usar las arandelas
múltiples y los espaciadores, dependiendo del tipo de
pantalla.
• Use el agujero correspondiente en la arandela múltiple
que coincida con el tamaño de su tornillo, como se
muestra en la figura 7.2.
Para no rayar la pantalla, coloque un trapo sobre una superficie plana y nivelada que sostenga el peso de la pan-
talla. Coloque la pantalla boca abajo. Si la pantalla tiene perillas en la parte trasera, quíteselas para poder fijar los
soportes adaptadores. Coloque los soportes adaptadores (E) en la parte trasera de la pantalla, alinéelos con los
agujeros y centralícelos en la parte trasera de la pantalla, como se muestra abajo. Fije los soportes adaptadores
en la parte trasera de la pantalla utilizando la combinación adecuada de tornillos, arandelas y espaciadores, como
se muestra en la figura 7.1 o en la figura 7.2.
NOTA: Siempre se tienen que usar los agujeros superiores y los inferiores.
Verifique que todos los agujeros estén debidamente alineados y luego apriete los tornillos usando un destornillador
phillips.
NOTA: En el caso de los televisores que tienen la parte posterior plana, pase al paso 7-1. En el caso de los televisores
que tienen la parte posterior abultada o empotrada, pase al paso 7-2.
7
Instalación de los soportes adaptadores
• Apriete los tornillos de tal modo que los soportes adaptadores queden firmemente sujetos. No apriete aplicando
demasiada fuerza. El apriete excesivo puede causar daño por esfuerzo a los tornillos, reduciendo enormemente su
fuerza de fijación y causando el posible desprendimiento de sus cabezas. Apriete los tornillos a 40 pulg-lb (4.5 N•m)
de par torsor máximo.
• Si los tornillos no pueden atornillarse con tres vueltas completas en los insertos de la pantalla, o si los tornillos topan
fondo y la placa todavía no está firmemente sujeta, se podría dañar la pantalla o causar la falla del producto.
ADVERTENCIA

20 de 33 PUBLICADO: 1-25-11 HOJA #: 125-9149-7 03-17-14
Español
Si tiene alguna pregunta, por favor, llame a servicio al cliente de Peerless al 1-800-865-2112.
Si tiene alguna pregunta, por favor, llame a servicio al cliente de Peerless al 1-800-865-2112.
TORNILLO
ARANDELA MÚLTIPLE
SOPORTE ADAPTADOR (E)
PANTALLA
TORNILLO
ARANDELA MÚLTIPLE
SOPORTE ADAPTADOR (E)
PANTALLA
SPACER
Comience con uno de los tornillos más cortos, enrósquelo, con la mano, a través de la arandela y el soporte
adaptador a la parte posterior de la pantalla, como se muestra abajo. El tornillo debe dar, por lo menos, tres
vueltas completas dentro del agujero de instalación y debe quedar ajustado en su lugar. No apriete los tornillos en
exceso. Si el tornillo no puede dar tres vueltas completas al entrar en la parte posterior de la pantalla, seleccione
un tornillo más largo de los sujetadores identificados y clasificados en las divisiones del empaque plástico. Siga el
mismo procedimiento con los agujeros de instalación restantes, nivele los soportes y apriete los tornillos.
NOTA: Es posible que no necesite usar los espaciadores, dependiendo del tipo de pantalla.
Comience con uno de los tornillos más largos, enrósquelo, con la mano, a través de la arandela, el soporte
adaptador y el espaciador, en ese orden, a la parte posterior de la pantalla, como se muestra abajo. El tornillo
debe dar, por lo menos, tres vueltas completas dentro del agujero de instalación y debe quedar ajustado en su
lugar. No apriete los tornillos en exceso. Si el tornillo no puede dar tres vueltas completas al entrar en la parte
posterior de la pantalla, seleccione un tornillo más largo de los sujetadores identificados y clasificados en las
divisiones del empaque plástico. Siga el mismo procedimiento con los agujeros de instalación restantes, nivele los
soportes y apriete los tornillos.
Instalación de un televisor que tiene la parte posterior plana
Instalación de un televisor que tiene la parte posterior abultada o empotrada
7-2
7-1
FIGURA 7.2
FIGURA 7.1
