peerless-AV LCZ-4F430B Guide

ISSUED: 04-05-11 SHEET #: 090-9200-3 05-29-12
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerless-av.com
Max Load Capacity per display: 19.8 lb (9 kg)
Installation and Assembly:

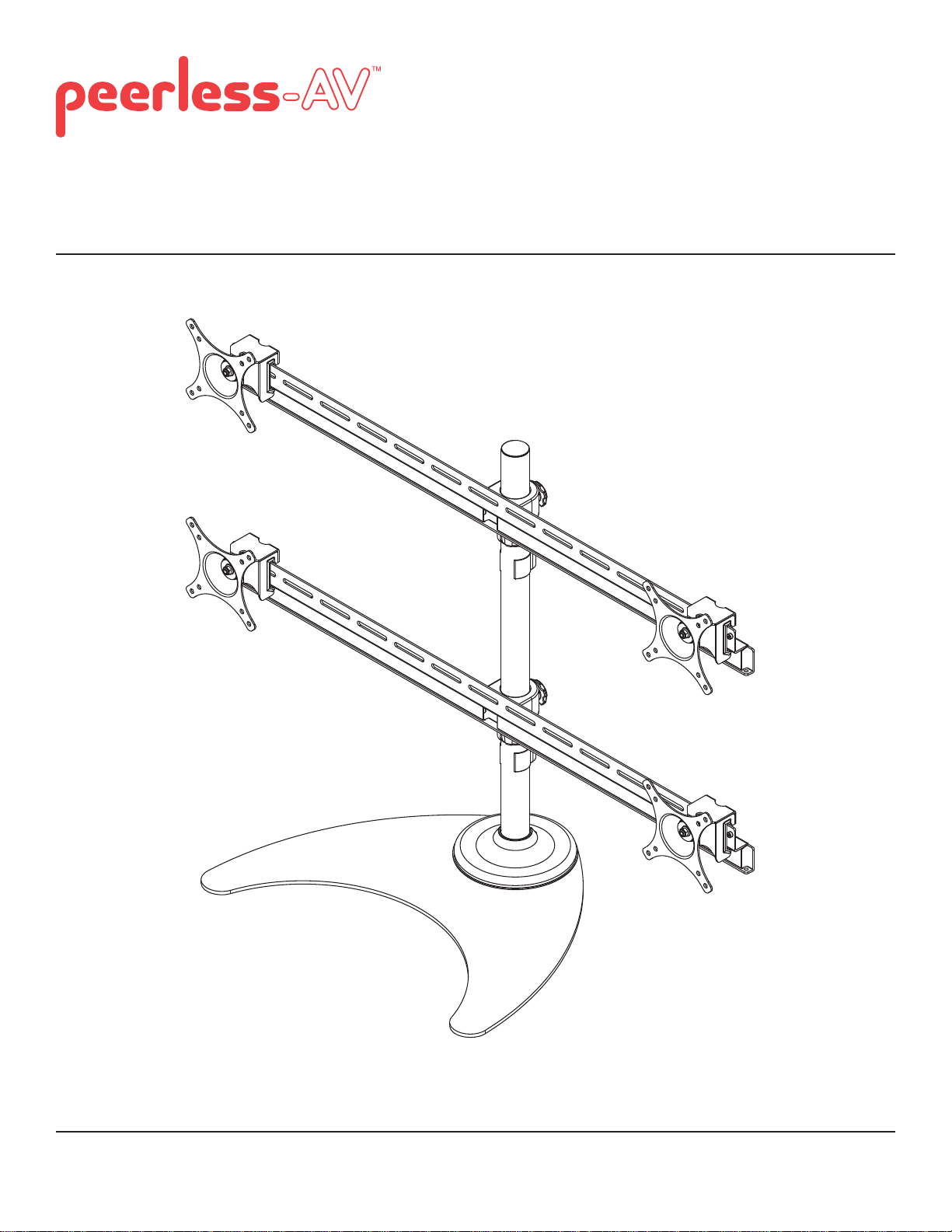

Widescreen Quad Monitor Table Stand for 20" - 30" Displays
Models: LCZ-4F430B

2 of 23 ISSUED: 04-05-11 SHEET #: 090-9200-3 05-29-12
NOTE: Read entire instruction sheet before you start installation and assembly.
Table of Contents
Parts List.................................................................................................................................................................................3
Installation of Base.................................................................................................................................................................4
Attaching Mounting Plates to Display.....................................................................................................................................6
WARNING
• Do not begin to install your Peerless product until you have read and understood the instructions and warnings
contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please
call Peerless customer care at 1-800-865-2112.
• This product should only be installed by someone of good mechanical aptitude, has experience with basic building
construction, and fully understands these instructions.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached
hardware and components.
• Never exceed the Maximum Load Capacity. See page one.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding
power.
• Be sure to use designated fasteners and tools to assemble product. If correct fasteners and tools are not used,
product may fail.

3 of 23 ISSUED: 04-05-11 SHEET #: 090-9200-3 05-29-12

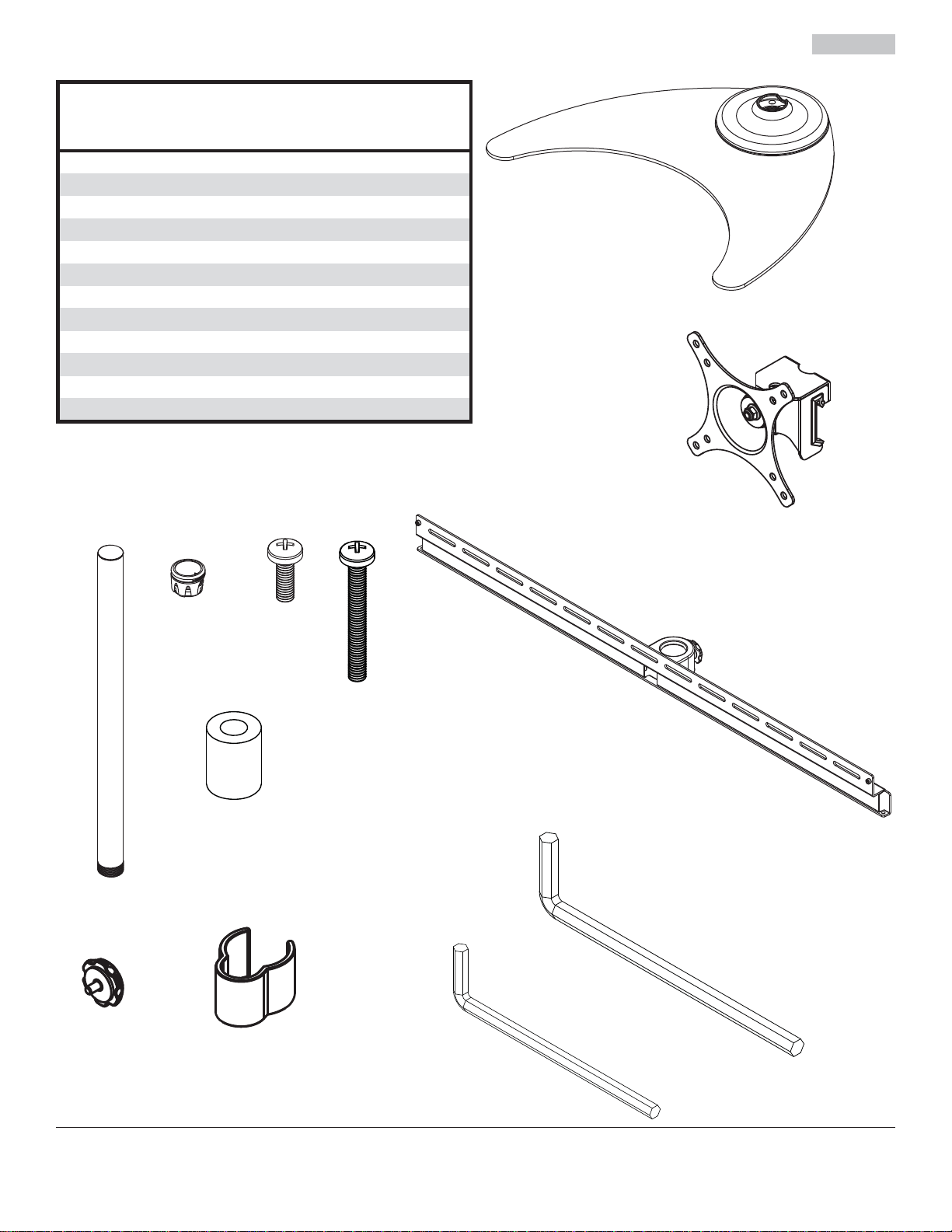

Parts may appear slightly different than illustrated.
Before you begin, make sure all parts shown are included with your product.
Description Qt
y
Abase 1
Bmounting bracket 4
Cpole 1
Dlock collar 2
Ecrossbar 2
FM4 x 12mm screw 16
GM4 x 30mm screw 16
Hspacer 16
Iknob 4
Jcable clip 2
K3mm allen wrench 1
L4mm allen wrench 1
Parts List
A
B
CDFG
H
E
K
L
J
I

4 of 23 ISSUED: 04-05-11 SHEET #: 090-9200-3 05-29-12

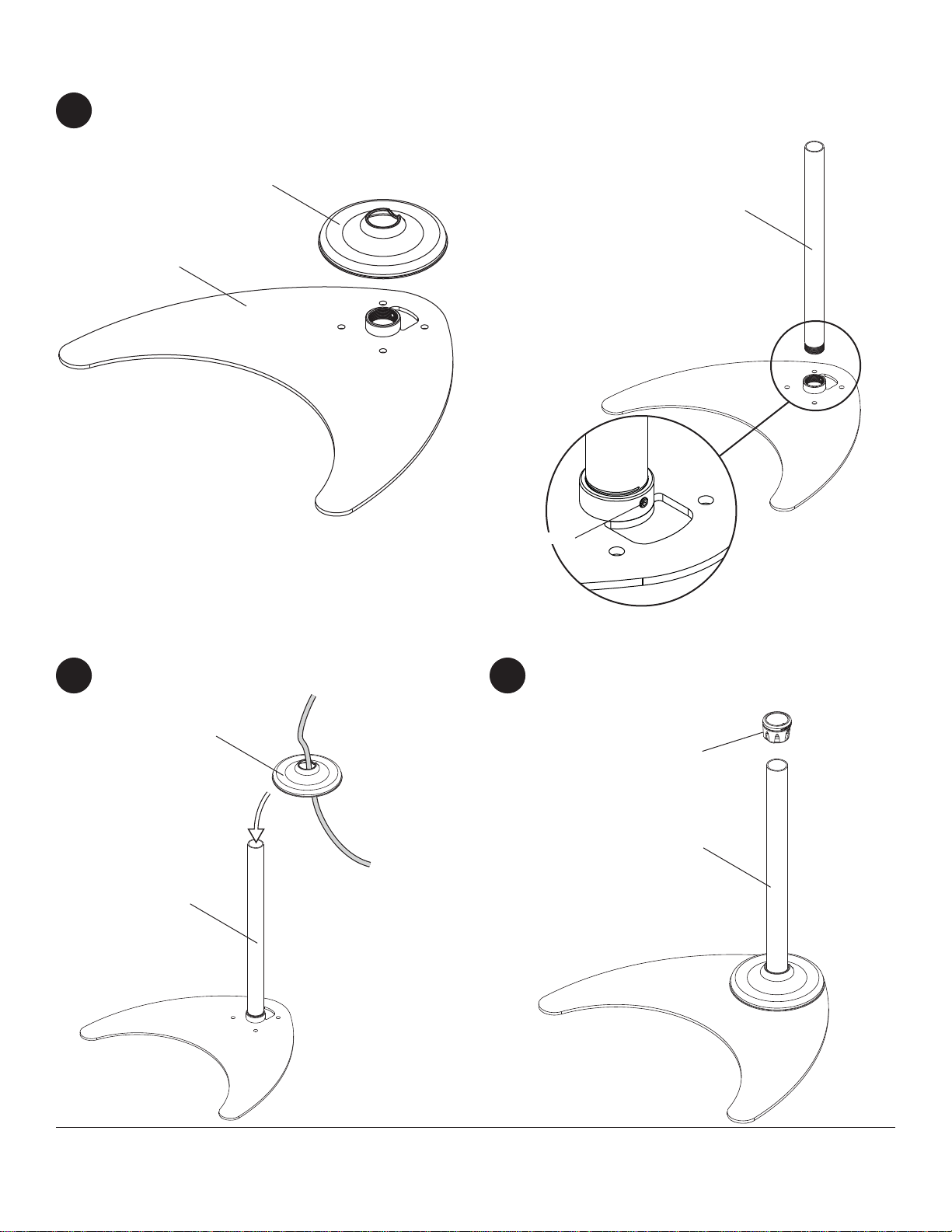

Remove base cover from base (A) as shown in figure 1.1.
Hand tighten pole (C) onto base (A) as shown in figure 1.2. Tigthen set screw to secure pole using 3mm allen
wrench (K) as shown in rear view.
Feed cables through base cover. Insert base cover
onto pole (C). Insert lock collar (D) onto pole (C).
Adjust to desired height and tighten by hand.
BASE COVER
BASE COVER
1
2 3
Installation of Base
A
C
C
C
D
REAR VIEW
fig 1.1 fig 1.2
SET SCREW

5 of 23 ISSUED: 04-05-11 SHEET #: 090-9200-3 05-29-12

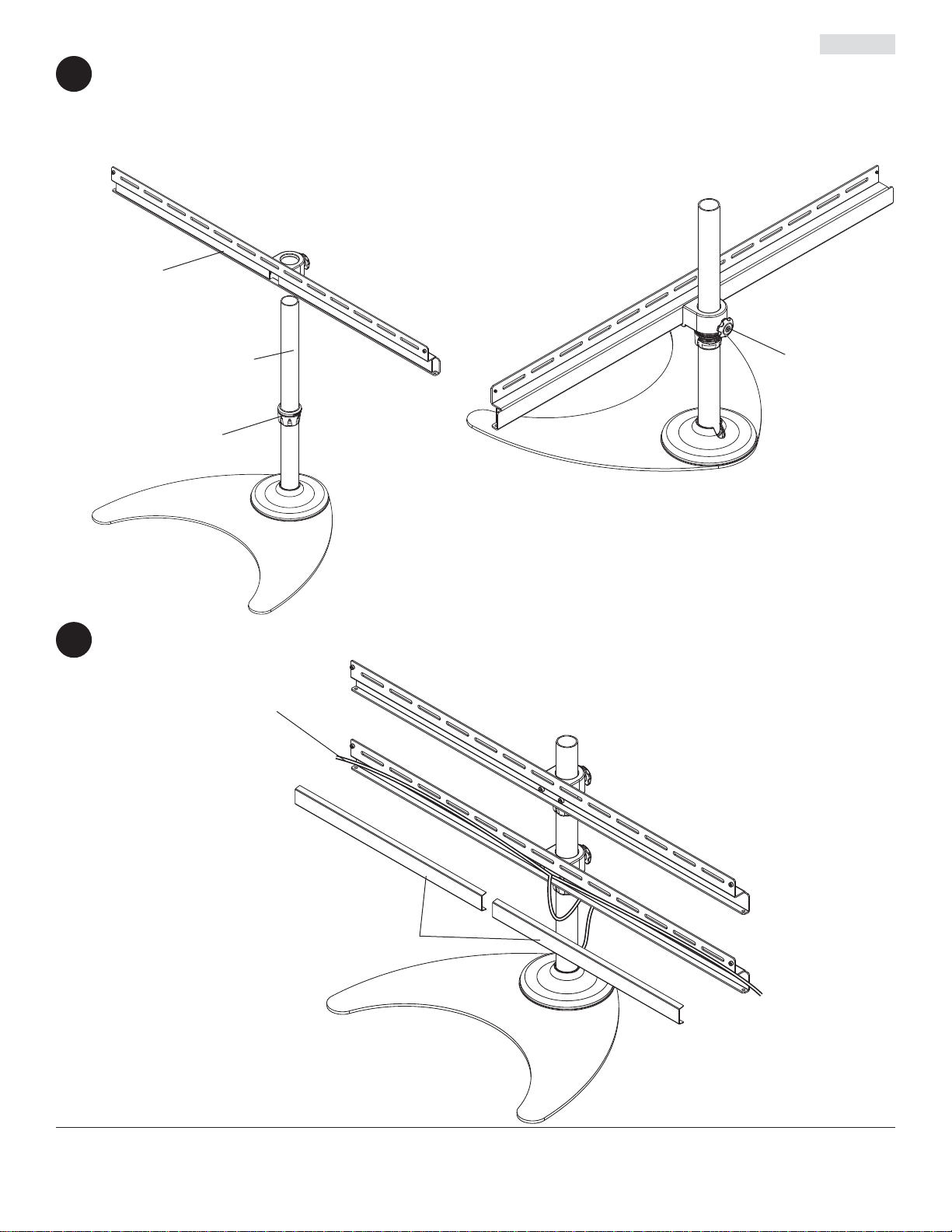

Insert crossbar (E) onto pole (C) and let it rest on lock collar (D) as shown in figure 4.1.
Adjust rotation of crossbar and hand tighten knob as shown in figure 4.2.
Repeat steps 3 and 4 for second lock collar (D) and crossbar (E).
4
D
C
E
fig 4.1
fig 4.2
KNOB
CROSSBAR COVERS
CABLES
Cables may be routed through crossbar by removing crossbar covers.
5

6 of 23 ISSUED: 04-05-11 SHEET #: 090-9200-3 05-29-12
Attaching Mounting Plates to Display
To prevent scratching the screen, set a cloth on a flat, level surface that will support the weight of the display. Place
display face side down. If display has knobs on the back, remove them to allow the mounting plates to be attached.
Place mounting plates (B) on back of display.
Choose hole pattern as shown in detail 1.
FOR DISPLAYS WITH FLAT BACKS: Attach mounting plates (B) to display using four 12mm screws (F) as shown
in figure 6.1.
FOR DISPLAYS WITH RECESSED BACKS: Attach mounting plates (B) to display using four 30mm screws (G)
and four spacers (H) as shown in figure 6.2.
• Tighten screws so mounting plates are firmly attached. Do not tighten with excessive force. Overtightening can
cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become
detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque.
• If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly
secured, damage may occur to screen or product may fail.
WARNING
VESA 100mm
VESA 75mm
VESA 75mm VESA 100mm
DETAIL 1
fig 6.1
fig 6.2
6
B
B
G
H
F

7 of 23 ISSUED: 04-05-11 SHEET #: 090-9200-3 05-29-12
Hook mounting brackets (B) onto crossbar (E).
Adjust position of displays horizontally to desired location and install knobs (I) into rear of mounting brackets.
Knobs (I) may be tightened using 3mm allen wrench (K).
7
B
E
Cables may be routed using cable clip (J).
8
I
I
J
CABLES

PUBLICADO: 04-05-11 HOJA #: 090-9200-3 05-29-12
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerless-av.com
Instalación y ensamblaje:
Estante de mesa para cuatro monitores de pantalla ancha
de 20" a 30"
Modelo: LCZ-4F430B
Capacidad máxima de soportar carga
por pantalla:19.8 lb (9kg)

Español
9 de 23 PUBLICADO: 04-05-11 HOJA #: 090-9200-3 05-29-12
Tabla de contenido
Lista de piezas..................................................................................................................................................................... 10
Instalación de la base...........................................................................................................................................................11
Fijación de las placas de montaje en la pantalla................................................................................................................. 13
Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.
• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias
contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las ad-
vertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente
internacional, por favor, comuníquese con su distribuidor local.
• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga experi-
encia en construcción básica de edificios y que entienda estas instrucciones en su totalidad.
• Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los
fijadores y componentes.
• Nunca sobrepase la capacidad máxima de soportar carga aceptada. Vea la página 8.
• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo
con más seguridad.
• Apriete los tornillos con firmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede dis-
minuir significativamente su fuerza de fijación.
• Asegúrese de utilizar los sujetadores y las herramientas indicados para armar el producto. Si no utiliza los sujeta-
dores y las herramientas indicados, el producto podría fallar.
ADVERTENCIA

Español
10 de 23 PUBLICADO: 04-05-11 HOJA #: 090-9200-3 05-29-12
A
B
Las piezas pueden verse un poco distintas a la ilustración.
Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran.
Descripción Cant.
Abase 1
Bsoporte de montaje 4
Cposte 1
Dcollar de fijación 2
Ebarra transversal 2
Ftornillos de M4 x 12mm 16
Gtornillos de M4 x 30mm 16
Hespaciadores 16
Iperillas 4
Jclip para cables 2
Kllave allen de 3mm 1
Lllave allen de 4mm 1
Lista de piezas
CDFG
H
E
K
L
J
I

Español
11 de 23 PUBLICADO: 04-05-11 HOJA #: 090-9200-3 05-29-12
Quite la cubierta de la base (A), como se muestra en la figura 1.1.
Apriete el poste (C), con la mano, en la base (A), como se muestra en la figura 1.2. Apriete el tornillo de sujeción
para fijar el poste utilizando una llave allen de 3mm (K), como se muestra en la vista trasera.
Pase los cables por la cubierta de la base. Inserte
la cubierta de la base en el poste (C). Inserte el collar de fijación (D) en el poste (C).
Ajuste a la altura deseada y apriete con la mano.
CUBIERTA DE
LA BASE
CUBIERTA DE
LA BASE
1
2 3
Instalación de la base
A
C
C
C
D
VISTA TRASERA
fig 1.1 fig 1.2
TORNILLO DE SUJECIÓN

Español
12 de 23 PUBLICADO: 04-05-11 HOJA #: 090-9200-3 05-29-12
CABLES

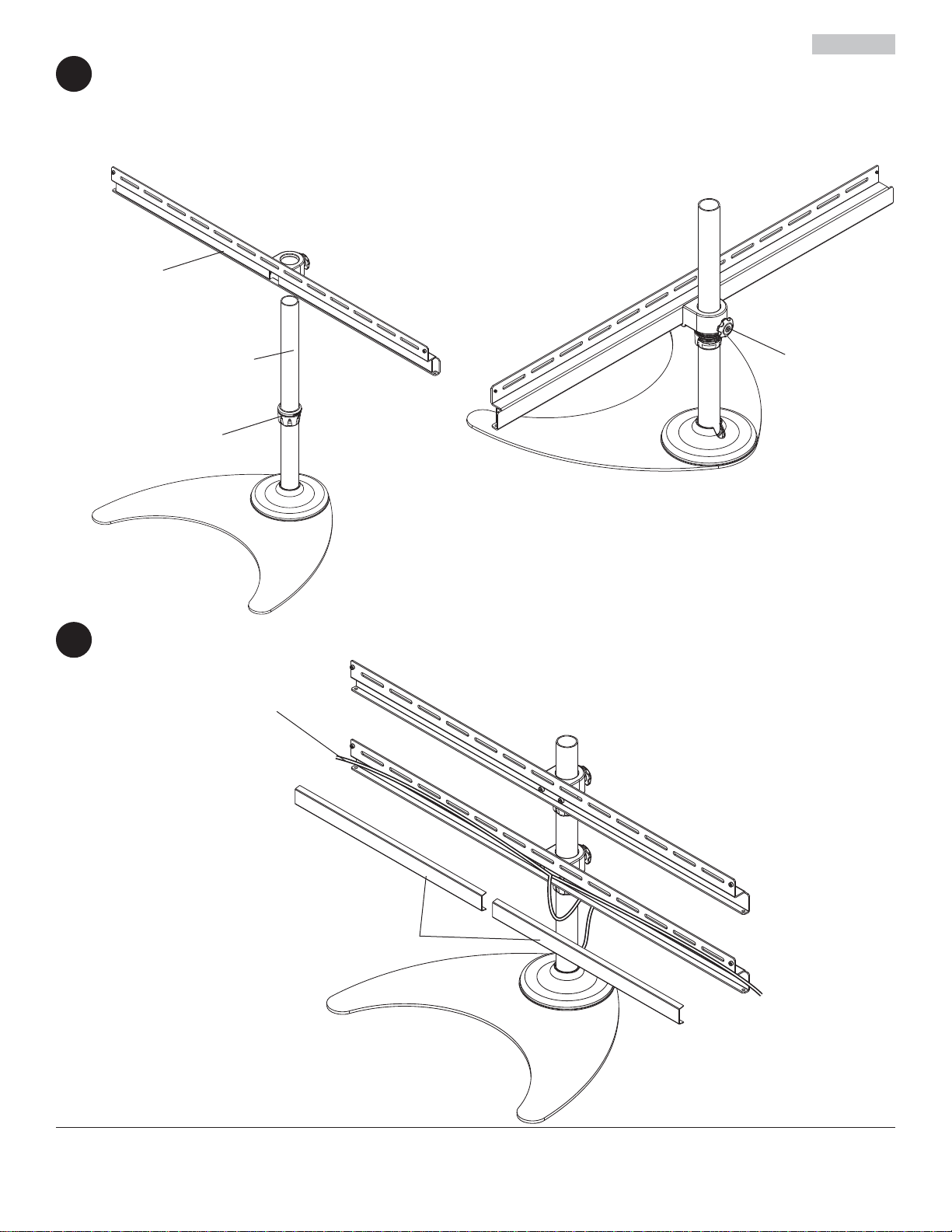

Inserte la barra transversal (E) en el poste (C) y deje que descanse sobre el collar de fijación (D), como se muestra
en la figura 4.1.
Ajuste la rotación de la barra transversal y apriete la perilla con la mano, como se muestra en la figura 4.2.
Repita los pasos 3 y 4 para instalar un segundo collar de fijación (D) y una segunda barra transversal (E).
4
CUBIERTAS DE LA
BARRATRANSVERSAL
Los cables se pueden acomodar por la barra transversal quitando las cubiertas de la barra transversal.
5
D
C
E
fig 4.1
fig 4.2
MANO

Español
13 de 23 PUBLICADO: 04-05-11 HOJA #: 090-9200-3 05-29-12

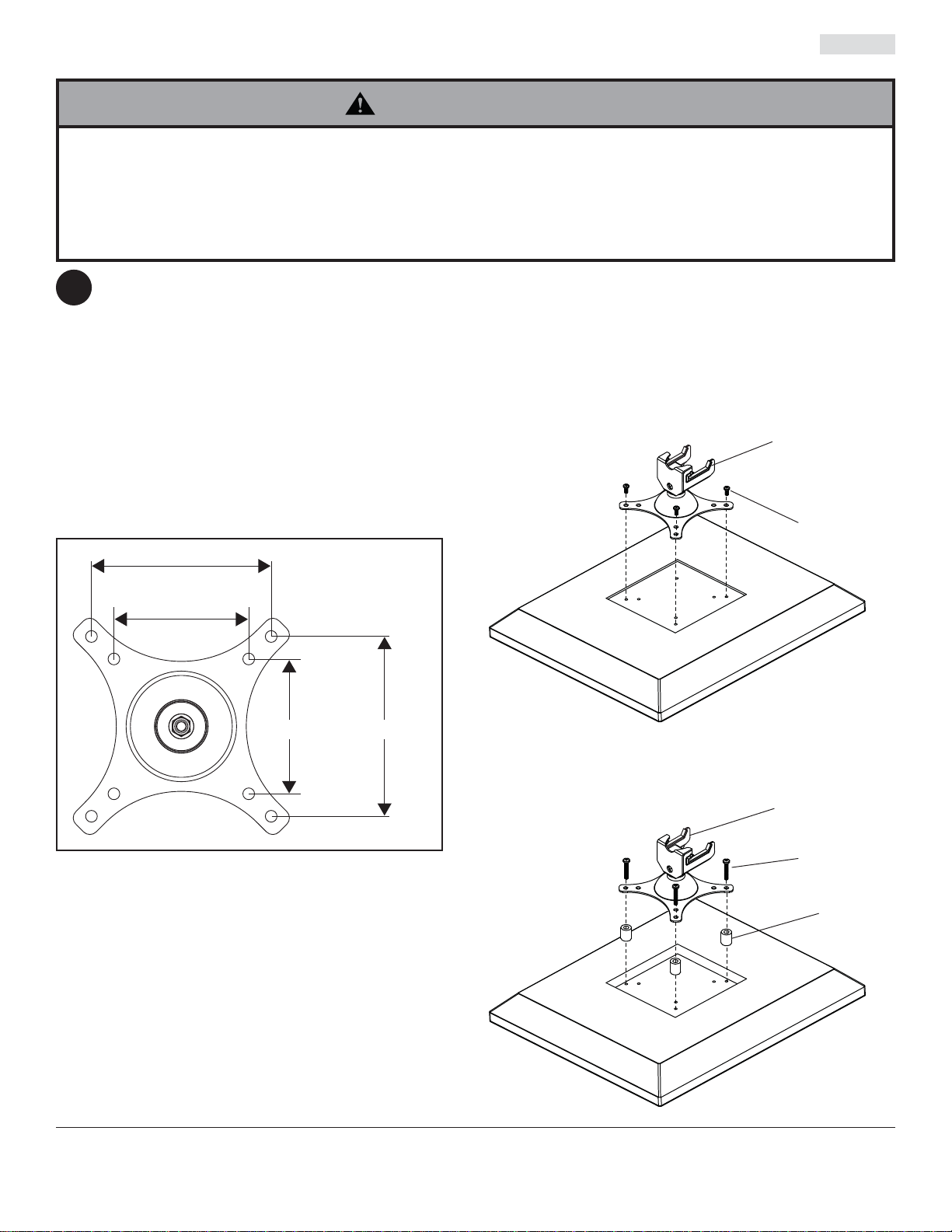

Fijación de las placas de montaje en la pantalla
Para no rayar la pantalla, coloque un trapo sobre una superficie plana y nivelada que sostenga el peso de la
pantalla. Coloque la pantalla boca abajo. Si la pantalla tiene perillas en la parte trasera, quíteselas para poder fijar
las placas de montaje.
Coloque las placas de montaje (B) en la parte trasera de la pantalla.
Escoja una configuración de agujeros, como se muestra en el detalle 1.
SI LA PANTALLA TIENE LA PARTE TRASERA PLANA: Fije las
placas de montaje (B) en la pantalla utilizando cuatro tornillos de
12mm (F), como se muestra en la figura 6.1.
SI LA PANTALLA TIENE LA PARTE TRASERA EMPOTRADA:
Fije las placas de montaje (B) en la pantalla utilizando cuatro
tornillos de 30mm (G) y cuatro espaciadores (H), como se
muestra en la figura 6.2.
VESA 100mm
VESA 75mm
VESA 75mm VESA 100mm
DETALLE 1
6
• Apriete los tornillos de manera que los soportes adaptadores se fijen con firmeza. No los apriete con fuerza
excesiva. Apretar los tornillos en exceso puede causarles daño por forzarlos y puede disminuir significativamente
su fuerza de fijación y podría causar el desprendimiento de las cabezas de los tornillos. Apriete los tornillos a un
máximo de 40 pulg-lb (4.5 N•m) de par torsor.
• Si no se les da tres vueltas completas a los tornillos en los insertos de la pantalla o si los tornillos topan fondo y el
soporte todavía no está firme, se podría dañar la pantalla o el producto podría no funcionar bien.
ADVERTENCIA
fig 6.1
fig 6.2
B
B
G
H
F

Español
14 de 23 PUBLICADO: 04-05-11 HOJA #: 090-9200-3 05-29-12
B
EI
I
J
CABLES
Enganche los soportes de montaje (B) en la barra transversal (E).
Ajuste la posición horizontal de las pantallas como desee e instale las perillas (I) en la parte trasera de los soportes
de montaje. Las perillas (I) se pueden apretar utilizando una llave allen de 3mm (K).
7
Los cables se pueden acomodar utilizando el clip para cables (J).
8

PUBLIÉ LE : 04-05-11 FEUILLE no: 090-9200-3 05-29-12
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerless-av.com
Capacité de charge maximale établie
par affichage: 19.8 lb (9kg)
Installation et montage:
Support de quadruple écran large pour écrans de 20 à 30 po
Modele: LCZ-4F430B

Français
16 sur 23 PUBLIÉ LE : 04-05-11 FEUILLE no: 090-9200-3 05-29-12
Remarque : lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage.
• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les
avertissements contenus dans cette fiche d’installation. Pour toute question concernant les instructions ou
les avertissements, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients
internationaux sont priés de contacter leur distributeur local.
• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une
expérience de la construction immobilière et ayant bien compris ces instructions.
• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des
pièces et composants qui y sont attachés.
• Ne dépassez jamais la capacité de charge maximum établie. Reportez-vous à la page 15.
• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou
utilisez un dispositif de levage mécanique.
• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire
considérablement la capacité de support.
• Assurez-vous d’utiliser les fixations et outils désignés pour l’assemblage du produit. L’utilisation de fixations et
d’outils inappropriés peut causer une défaillance du produit.
AVERTISSEMENT
Table des matières
Liste des pièces................................................................................................................................................................... 17
Montage de la base............................................................................................................................................................. 18
Fixation des plaques de montage à l’écran......................................................................................................................... 20

Français
17 sur 23 PUBLIÉ LE : 04-05-11 FEUILLE no: 090-9200-3 05-29-12
A
B
Il est possible que les pièces semblent légèrement différentes de l’illustration.
Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit.
Description Qté
Liste des pièces
Abase 1
Bsupport de fixation 4
CMontant 1
DCollier d’arrêt 2
ETraverse 2
Fvis de M4 x 12mm 16
Gvis de M4 x 30mm 16
Hentretoises 16
Iboutons 4
Jserre-câble 2
Kclé hexagonale de 3mm 1
Lclé hexagonale de 4mm 1
CDFG
H
E
K
L
J
I

Français
18 sur 23 PUBLIÉ LE : 04-05-11 FEUILLE no: 090-9200-3 05-29-12
Retirez le couvercle de la base (A) comme illustré à la figure 1.1.
Vissez à la main le montant (C) sur la base (A) comme illustré à la figure 1.2. Serrez la vis de calage pour fixer le
montant à l’aide d’une clé hexagonale de 3mm (K) comme illustré dans la vue arrière.
Faites passer les câbles dans le couvercle de
la base. Insérez le couvercle de la base dans le
montant (C).
Insérez le collier d’arrêt (D) dans le montant (C).
Réglez-le à la hauteur souhaitée et serrez à la main.
COUVERCLE
DE LA BASE
COUVERCLE
DE LA BASE
1
2 3
Montage de la base
A
C
C
C
D
VUE ARRIÈRE
fig 1.1 fig 1.2
VIS DE CALAGE

Français
19 sur 23 PUBLIÉ LE : 04-05-11 FEUILLE no: 090-9200-3 05-29-12
Insérez la traverse (E) dans le montant (C) et laissez-la reposer sur le collier d’arrêt (D)
comme illustré à la figure 4.1.
Réglez la rotation de la traverse et serrez le bouton à la main comme illustré à la figure 4.2.
Répétez les étapes 3 et 4 pour installer un collier de blocage seconde (D) et une seconde barre transversale (E).
4
BOUTON
COUVERCLES DE LATRAVERSE
Les câbles peuvent être acheminés dans la traverse en retirant ses couvercles.
5
CÂBLE
D
C
E
fig 4.1
fig 4.2

Français
20 sur 23 PUBLIÉ LE : 04-05-11 FEUILLE no: 090-9200-3 05-29-12
Fixation des plaques de montage à l’écran
Afin d’éviter de rayer l’écran, posez un morceau de tissu sur une surface plane et de niveau qui peut supporter le
poids de l’écran. Posez l’écran à plat, tourné vers le bas. Si l’écran possède des boutons à l’arrière, enlevez-les
pour pouvoir fixer les supports adaptateurs.
Placez les plaques de montage (B) à l’arrière de l’écran.
Choisissez la configuration de trous comme illustré dans le dessin de détail 1.
ÉCRANS À DOS PLAT : Fixez les plaques de montage (B) à
l’écran à l’aide de quatre vis de 12mm (F) comme illustré à la
figure 6.1.
ÉCRANS À DOS CONCAVE : Fixez les plaques de montage
(B) à l’écran à l’aide de quatre vis de 30mm (G) et de quatre
entretoises (H) comme illustré à la figure 6.2.
VESA 100mm
VESA 75mm
VESA 75mm VESA 100mm
DÉTAIL 1
6
• Serrez les vis de manière à fixer solidement les supports adaptateurs. N’employez pas une force excessive pour ce
faire. Un serrage excessif peut causer des contraintes risquant d’endommager les vis, de réduire considérablement
leur pouvoir de maintien et d’en détacher les têtes. Serrez les vis à un couple maximum de 4,5 Nm (40 po-lb).
• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans
parvenir à maintenir solidement le support, l’écran peut être abîmé ou le produit détérioré.
AVERTISSEMENT
fig 6.1
fig 6.2
B
B
G
H
F
