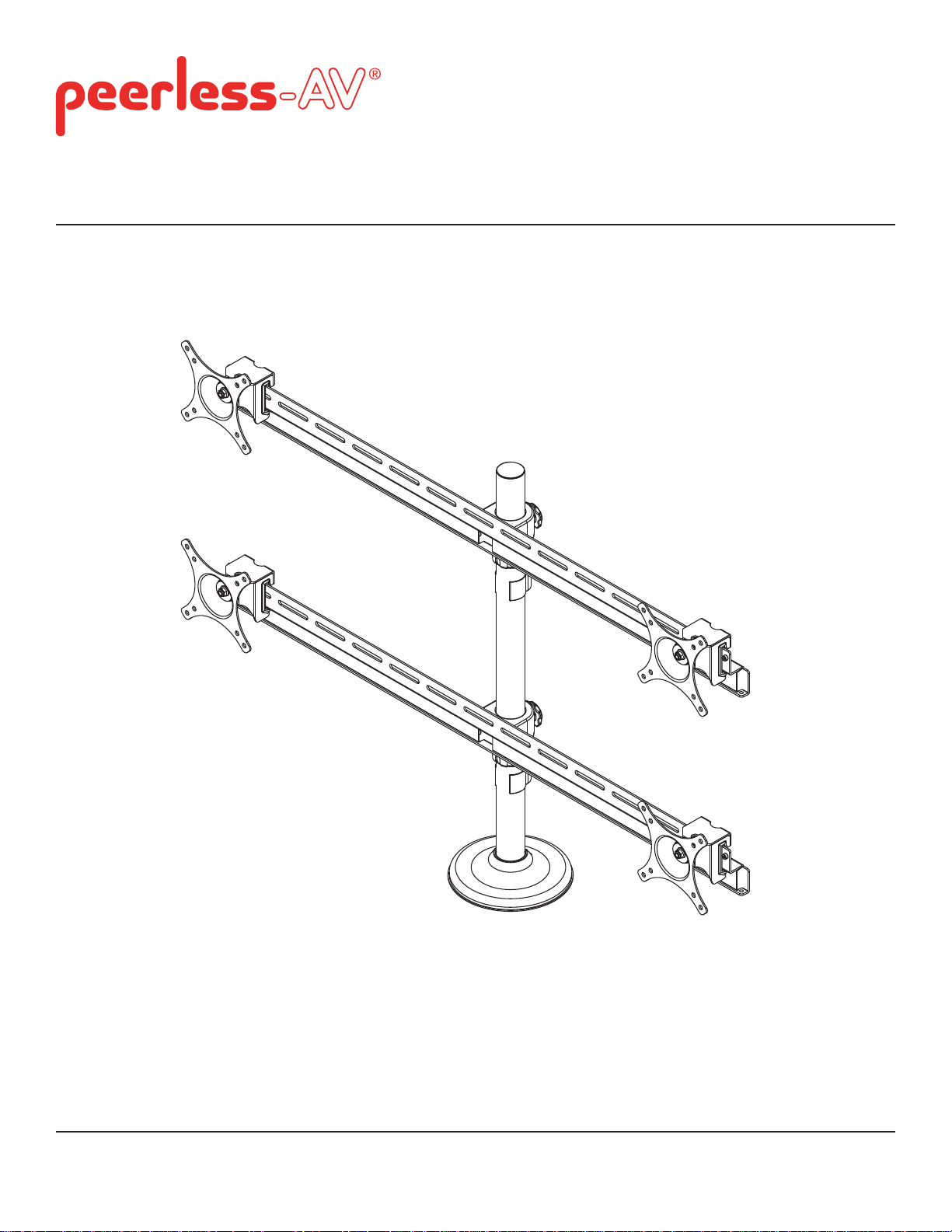

peerless-AV LCZ-4F4G30B Guide

ISSUED: 04-05-11 SHEET #: 090-9201-4 (2013-10-03)
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerless-av.com
Max Load Capacity per display: 19.8 lb (9 kg)
Installation and Assembly:
Quad Monitor Grommet for up to 24” Monitors
Models: LCZ-4F4G30B

2 of 26 ISSUED: 04-05-11 SHEET #: 090-9201-4 (2013-10-03)
NOTE: Read entire instruction sheet before you start installation and assembly.
Table of Contents
Parts List.................................................................................................................................................................................3
Installation of Base.................................................................................................................................................................4
Attaching Mounting Plates to Display.....................................................................................................................................7
WARNING
• Do not begin to install your Peerless product until you have read and understood the instructions and warnings
contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please
call Peerless customer care at 1-800-865-2112.
• This product should only be installed by someone of good mechanical aptitude, has experience with basic building
construction, and fully understands these instructions.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached
hardware and components.
• Never exceed the Maximum Load Capacity. See page one.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding
power.
• Be sure to use designated fasteners and tools to assemble product. If correct fasteners and tools are not used,
product may fail.

3 of 26 ISSUED: 04-05-11 SHEET #: 090-9201-4 (2013-10-03)
Parts may appear slightly different than illustrated.
Before you begin, make sure all parts shown are included with your product.
Description Qt
y
Abase cover 1
Bpressure clamp 1
Cmounting bracket 4
Dpole 1
Elock collar 2
Fcrossbar 2
GM4 x 12mm screw 16
HM4 x 30mm screw 16
Ispacer 16
Jknob 4
Kcable clip 2
L3mm allen wrench 1
M4mm allen wrench 1
Parts List A
B
C
D
F
GH
E
KL
M
J
I

4 of 26 ISSUED: 04-05-11 SHEET #: 090-9201-4 (2013-10-03)
Base assembly can be attached to a mounting surface with a maximum thickness of 3-1/2" (90mm).
Set base (A) on mounting surface as shown in figure 1.1 and mark the center of the base. Drill a 3/8" (10mm) dia.
hole through mounting surface. OPTIONAL: Drill a 3/4" (19mm) dia. hole for cable management.
Remove base cover from base (A). Place base on mounting surface and secure using pressure clamp (B) as
shown in figure 1.2.
Hand tighten pole (D) onto base (A) as shown in figure 1.3. Tigthen set screw to secure pole using 3mm allen
wrench (L) as shown in rear view.
CABLE
MANAGEMENT
HOLE
1
Installation of Base
A
A
B
REAR VIEW
fig 1.1
fig 1.2 fig 1.3
SET SCREW
D

5 of 26 ISSUED: 04-05-11 SHEET #: 090-9201-4 (2013-10-03)

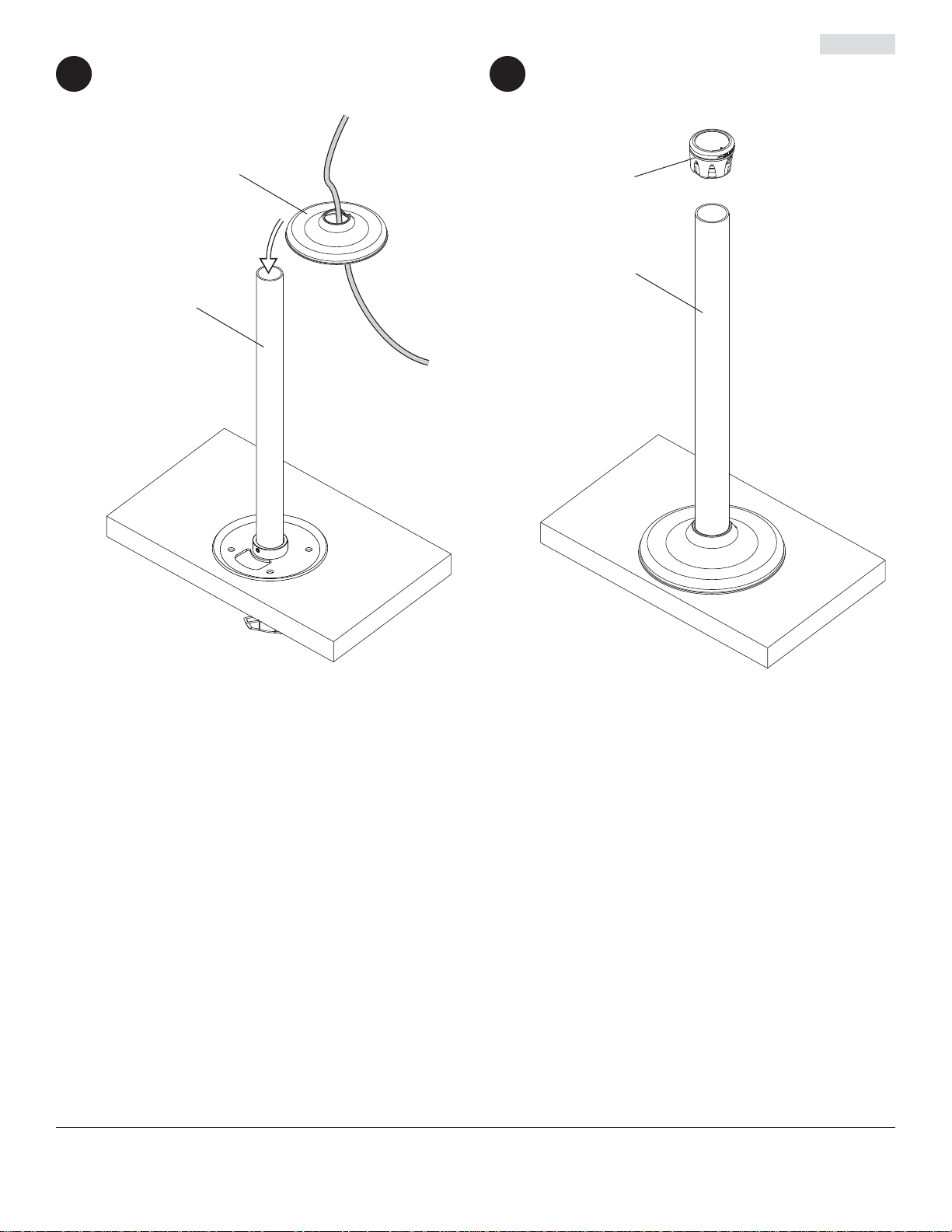

Feed cables through base cover. Insert base cover
onto pole (D). Insert lock collar (E) onto pole (D).
Adjust to desired height and tighten by hand.
BASE COVER
2 3
D
D
E

6 of 26 ISSUED: 04-05-11 SHEET #: 090-9201-4 (2013-10-03)
Insert crossbar (F) onto pole (D) and let it rest on lock collar (E) as shown in figure 4.1.
Adjust rotation of crossbar and hand tighten knob as shown in figure 4.2.
Repeat steps 3 and 4 for second lock collar (E) and crossbar (F).
4
D
E
F
4.1
fig 4.2
KNOB
CROSSBAR COVERS
CABLES
Cables may be routed through crossbar by removing crossbar covers.
5

7 of 26 ISSUED: 04-05-11 SHEET #: 090-9201-4 (2013-10-03)
Attaching Mounting Plates to Display
To prevent scratching the screen, set a cloth on a flat, level surface that will support the weight of the display. Place
display face side down. If display has knobs on the back, remove them to allow the mounting plates to be attached.
Place mounting plates (C) on back of display.
Choose hole pattern as shown in detail 1.
FOR DISPLAYS WITH FLAT BACKS: Attach mounting plates (C) to display using four 12mm screws (G) as shown
in figure 6.1.
FOR DISPLAYS WITH RECESSED BACKS: Attach mounting plates (C) to display using four 30mm screws (H)
and four spacers (I) as shown in figure 6.2.
• Tighten screws so mounting plates are firmly attached. Do not tighten with excessive force. Overtightening can
cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become
detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque.
• If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly
secured, damage may occur to screen or product may fail.
WARNING
VESA 100mm
VESA 75mm
VESA 75mm VESA 100mm
DETAIL 1
fig 6.1
fig 6.2
6
C
C
H
I
G

8 of 26 ISSUED: 04-05-11 SHEET #: 090-9201-4 (2013-10-03)

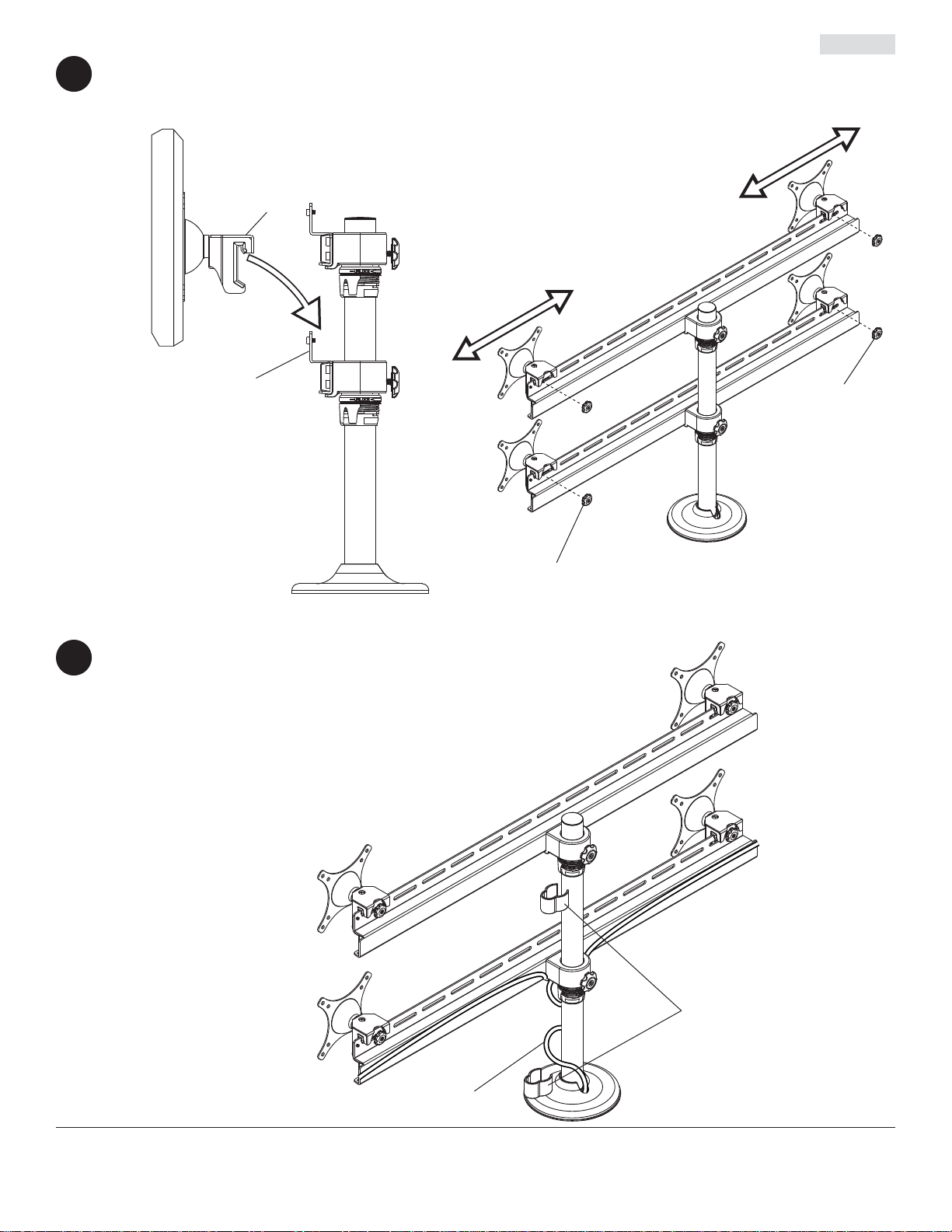

Hook mounting brackets (C) onto crossbar (F).
Adjust position of displays horizontally to desired location and install knobs (J) into rear of mounting brackets.
Knobs (J) may be tightened using 3mm allen wrench (L).
7
C
FJ
J
K
CABLES
Cables may be routed using cable clip (K).
8

PUBLICADO: 04-05-11 HOJA #: 090-9201-4 (2013-10-03)
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerless-av.com
Instalación y ensamblaje:
Estante con ojete para cuatro monitores para monitores de
hasta 24"
Modelo: LCZ-4F4G30B
Capacidad máxima de soportar carga
por pantalla:19.8 lb (9kg)

Español
10 de 26 PUBLICADO: 04-05-11 HOJA #: 090-9201-4 (2013-10-03)
Tabla de contenido
Lista de piezas......................................................................................................................................................................11
Instalación de la base.......................................................................................................................................................... 12
Fijación de las placas de montaje en la pantalla................................................................................................................. 15
Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.
• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias
contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las
advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un
cliente internacional, por favor, comuníquese con su distribuidor local.
• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga
experiencia en construcción básica de edificios y que entienda estas instrucciones en su totalidad.
• Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los
fijadores y componentes.
• Nunca sobrepase la capacidad máxima de soportar carga aceptada. Vea la página 9.
• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo
con más seguridad.
• Apriete los tornillos con firmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede
disminuir significativamente su fuerza de fijación.
• Asegúrese de utilizar los sujetadores y las herramientas indicados para armar el producto. Si no utiliza los
sujetadores y las herramientas indicados, el producto podría fallar.
ADVERTENCIA

Español
11 de 26 PUBLICADO: 04-05-11 HOJA #: 090-9201-4 (2013-10-03)
A
B
C
Las piezas pueden verse un poco distintas a la ilustración.
Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran.
Descripción Cant.
Acubierta de la base 1
BAbrazadera de presión 1
Csoporte de montaje 4
Dposte 1
Ecollar de fijación 2
Fbarra transversal 2
Gtornillos de M4 x 12mm 16
Htornillos de M4 x 30mm 16
Iespaciadores 16
Jperillas 4
Kclip para cables 2
Lllave allen de 3mm 1
Mllave allen de 4mm 1
Lista de piezas
D
F
GH
E
KL
M
J
I

Español
12 de 26 PUBLICADO: 04-05-11 HOJA #: 090-9201-4 (2013-10-03)
La unidad de la base se puede fijar en una superficie de instalación de un grosor máximo de 3-1/2" (90mm).
Coloque la base (A) en la superficie de instalación, como se muestra en la figura 1.1, y marque el centro de la
base. Taladre un agujero de 3/8" (10mm) de diámetro a través de la superficie de instalación.
OPCIONAL: Taladre un agujero de 3/4" (19mm) de diámetro para el manejo de los cables.
Quite la cubierta de la base (A). Coloque la base sobre la superficie de instalación y fíjela con la abrazadera de
presión (B), como se muestra en la figura 1.2.
Apriete el poste (D), con la mano, en la base (A), como se muestra en la figura 1.3. Apriete el tornillo de sujeción
para fijar el poste utilizando una llave allen de 3mm (L), como se muestra en la vista trasera.
AGUJERO
PARA EL
MANEJO
DE CABLES
1
Instalación de la base
A
A
B
D
VISTA TRASERA
fig 1.1
fig 1.2 fig 1.3
TORNILLO DE SUJECIÓN

Español
13 de 26 PUBLICADO: 04-05-11 HOJA #: 090-9201-4 (2013-10-03)
D
D
E
Pase los cables por la cubierta de la base. Inserte
la cubierta de la base en el poste (D).
CUBIERTA DE
LA BASE
2Inserte el collar de fijación (E) en el poste (D).
Ajuste a la altura deseada y apriete con la mano.
3

Español
14 de 26 PUBLICADO: 04-05-11 HOJA #: 090-9201-4 (2013-10-03)
D
F
fig 4.1
fig 4.2
CABLES
Inserte la barra transversal (F) en el poste (D) y deje que descanse sobre el collar de fijación (E), como se muestra
en la figura 4.1.
Ajuste la rotación de la barra transversal y apriete la perilla con la mano, como se muestra en la figura 4.2.
Repita los pasos 3 y 4 para instalar un segundo collar de fijación (E) y una segunda barra transversal (F).
4
MANO
Los cables se pueden acomodar por la barra transversal quitando las cubiertas de la barra transversal.
5
CUBIERTAS DE LA
BARRATRANSVERSAL
E

Español
15 de 26 PUBLICADO: 04-05-11 HOJA #: 090-9201-4 (2013-10-03)
Fijación de las placas de montaje en la pantalla
Para no rayar la pantalla, coloque un trapo sobre una superficie plana y nivelada que sostenga el peso de la
pantalla. Coloque la pantalla boca abajo. Si la pantalla tiene perillas en la parte trasera, quíteselas para poder fijar
las placas de montaje.
Coloque las placas de montaje (C) en la parte trasera de la pantalla.
Escoja una configuración de agujeros, como se muestra en el detalle 1.
SI LA PANTALLA TIENE LA PARTE TRASERA PLANA: Fije las
placas de montaje (C) en la pantalla utilizando cuatro tornillos de
12mm (G), como se muestra en la figura 6.1.
SI LA PANTALLA TIENE LA PARTE TRASERA EMPOTRADA:
Fije las placas de montaje (C) en la pantalla utilizando cuatro
tornillos de 30mm (H) y cuatro espaciadores (I), como se muestra
en la figura 6.2.
VESA 100mm
VESA 75mm
VESA 75mm VESA 100mm
DETALLE 1
fig 6.1
fig 6.2
6
C
C
H
I
G
• Apriete los tornillos de manera que los soportes adaptadores se fijen con firmeza. No los apriete con fuerza
excesiva. Apretar los tornillos en exceso puede causarles daño por forzarlos y puede disminuir significativamente
su fuerza de fijación y podría causar el desprendimiento de las cabezas de los tornillos. Apriete los tornillos a un
máximo de 40 pulg-lb (4.5 N•m) de par torsor.
• Si no se les da tres vueltas completas a los tornillos en los insertos de la pantalla o si los tornillos topan fondo y el
soporte todavía no está firme, se podría dañar la pantalla o el producto podría no funcionar bien.
ADVERTENCIA

Español
16 de 26 PUBLICADO: 04-05-11 HOJA #: 090-9201-4 (2013-10-03)
C
FJ
J
K
CABLES
Enganche los soportes de montaje (C) en la barra transversal (F).
Ajuste la posición horizontal de las pantallas como desee e instale las perillas (J) en la parte trasera de los
soportes de montaje. Las perillas (J) se pueden apretar utilizando una llave allen de 3mm (L).
7
Los cables se pueden acomodar utilizando el clip para cables (K).
8

PUBLIÉ LE : 04-05-11 FEUILLE no: 090-9201-4 (2013-10-03)
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerless-av.com
Installation et montage:
Quadruple passe-câble d’écran pour jusqu’à 24 écrans
Modele: LCZ-4F4G30B
Capacité de charge maximale établie
par affichage: 19.8 lb (9kg)

Français
18 sur 26 PUBLIÉ LE : 04-05-11 FEUILLE no: 090-9201-4 (2013-10-03)
Remarque : lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage.
• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les
avertissements contenus dans cette fiche d’installation. Pour toute question concernant les instructions ou
les avertissements, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients
internationaux sont priés de contacter leur distributeur local.
• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une
expérience de la construction immobilière et ayant bien compris ces instructions.
• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des
pièces et composants qui y sont attachés.
• Ne dépassez jamais la capacité de charge maximum établie. Reportez-vous à la page 17.
• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou
utilisez un dispositif de levage mécanique.
• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire
considérablement la capacité de support.
• Assurez-vous d’utiliser les fixations et outils désignés pour l’assemblage du produit. L’utilisation de fixations et
d’outils inappropriés peut causer une défaillance du produit.
AVERTISSEMENT
Table des matières
Liste des pièces................................................................................................................................................................... 19
Montage de la base............................................................................................................................................................. 20
Fixation des plaques de montage à l’écran......................................................................................................................... 23

Français
19 sur 26 PUBLIÉ LE : 04-05-11 FEUILLE no: 090-9201-4 (2013-10-03)
A
B
C
Il est possible que les pièces semblent légèrement
différentes de l’illustration.
Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit.
Liste des pièces
Description Qté
ACouvercle de la base 1
BPince à pression 1
Csupport de fixation 4
DMontant 1
ECollier d’arrêt 2
FTraverse 2
Gvis de M4 x 12mm 16
Hvis de M4 x 30mm 16
Ientretoises 16
Jboutons 4
Kserre-câble 2
Lclé hexagonale de 3mm 1
Mclé hexagonale de 4mm 1
D
F
GH
E
KL
M
J
I

Français
20 sur 26 PUBLIÉ LE : 04-05-11 FEUILLE no: 090-9201-4 (2013-10-03)
La base peut être fixée à une surface de montage d’une épaisseur maximale de 3-1/2 po (90mm).
Posez la base (A) sur la surface de montage comme illustré à la figure 1.1 et marquez le centre de la base. Percez
un trou de 3/8 po (10mm) de dia. dans la surface de montage. FACULTATIF : Percez un trou de 3/4 po (19mm) de
dia. pour le rangement des câbles.
Retirez le couvercle de la base (A). Posez la base sur la surface de montage et fixez-la à l’aide d’une pince à
pression (B) comme illustré à la figure 1.2.
Vissez à la main le montant (D) sur la base (A) comme illustré à la figure 1.3. Serrez la vis de calage pour fixer le
montant à l’aide d'une clé hexagonale de 3mm (L) comme illustré dans la vue arrière.
TROU DE
RANGEMENT
DES CÂBLES
1
Montage de la base
A
A
B
VUE ARRIÈRE
fig 1.1
fig 1.2 fig 1.3
VIS DE CALAGE
D
