PEERLESS PARAMOUNT PT632 and assembly Guide

Features:
•Display adapter plate simply hooks onto the wall plate for quick and easy installation
•Adjustable up to 15° of forward tilt and up to -5° backward tilt
•Tilt angle can be locked with simple tightening of mounting screws
•Colors: Gloss Black
• Includes hardware for installation to wood studs, concrete, and cinder block
Installation and Assembly:
Tilt Wall Mount for 22" - 40" Flat Panel Displays
ISSUED: 08-11-11 SHEET #: 203-9038-1
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerlessmounts.com
Models: PT632
Max UL Load Capacity: 115 lb (52.2 kg)
I
D
:
0
0
0
0
0
1
8
7
6
2

2 of 26 ISSUED: 08-11-11 SHEET #: 203-9038-1
Note: Read entire instruction sheet before you start installation and assembly.
Table of Contents
Parts List.................................................................................................................................................................................3
Installation to Single Wood Stud Wall.....................................................................................................................................4
Installation to Solid Concrete or Cinder Block ........................................................................................................................5
Attaching Hook plate to Display with VESA 75 or 100 Mounting Pattern ...............................................................................6
Attaching Adapter Plate to Display with VESA 200 x 100 or 200 x 200 Mounting Pattern .....................................................7
Installing and Removing Flat Panel Display ...........................................................................................................................8
Tools Needed for Assembly
•stud finder ("edge to edge" stud finder is recommended)
•phillips screwdriver
•drill
• 5/16" (8 mm) bit for concrete and cinder block wall
• 5/32" (4 mm) bit for wood stud wall
•level
• Do not begin to install your Peerless product until you have read and understood the instructions and warnings
contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US
customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact
your local distributor.
• This product should only be installed by someone of good mechanical aptitude, has experience with basic building
construction, and fully understands these instructions.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached
hardware and components.
• Never exceed the Maximum Load Capacity. See page one.
• If mounting to wood wall studs, make sure that mounting screws are anchored into the center of the studs. Use of
an "edge to edge" stud finder is highly recommended.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding
power.
• This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal
injury.
• This product was designed to be installed on the following wall construction only;
WALL CONSTRUCTION HARDWARE REQUIRED
• Wood Stud Included
•Wood Beam Included
•Solid Concrete Included
•Cinder Block Included
•Metal Stud Do not attach except with Peerless Metal Stud Accessory Kit - ACC215;
(not evaluated by UL)
•Brick Contact Qualified Professional (not evaluated by UL)
•Other or unsure? Contact Qualified Professional
WARNING

3 of 26 ISSUED: 08-11-11 SHEET #: 203-9038-1
A
D
B
Before you begin, make sure all parts shown are included with your product.
Parts may appear slightly different than illustrated.
E
Description Qty. Part #
A
wall plate 1 095-P1494
Bhook plate 1 095-P1495
Cadapter plate 1 095-P1721
D#14 x 2.5" wood screw 2 5S1-015-C03
Econcrete anchor 2 590-0320
FM4 x 10 mm phillips screw 4 504-9012
GM6 x 12 mm phillips screw 4 520-1128
HM6 x 20 mm phillips screw 4 520-9402
IM8 x 10 mm phillips screw 4 520-1605
JM5 x 6 mm phillips screw 4 520-1023
K#10 washer 4 540-9400
Parts List
C
JKGH IF

4 of 26 ISSUED: 08-11-11 SHEET #: 203-9038-1
Use a stud finder to locate the edges of the stud. Use of an edge-to-edge stud finder is highly recommended.
Based on its edges, draw a vertical line down the stud’s center. Place wall plate (A) on wall as a template, making
sure that the two mounting holes are on the stud centerline. Level wall plate, and mark the center of the two holes.
Drill two 5/32" (4 mm) dia. holes 2.5" (64 mm) deep. Make sure that the wall plate is level, secure it using
two #14 x 2.5" wood screws (D) as shown.
Skip to step 2.
1
D
A
STUD
Installation to Wood Stud Wall
• Installer must verify that the supporting surface will safely support the combined load of the equipment and all
attached hardware and components.
• Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the
screws, greatly reducing their holding power.
• Never tighten in excess of 80 in. • lb (9 N.M.).
• Make sure that mounting screws are anchored into the center of the stud. The use of an "edge to edge" stud finder
is highly recommended.
• Hardware provided is for attachment of mount through standard thickness drywall or plaster into wood studs.
Installers are responsible to provide hardware for other types of mounting situations (not UL evaluated).
WARNING

5 of 26 ISSUED: 08-11-11 SHEET #: 203-9038-1
Make sure that wall plate (A) is level, use it as a
template to mark two mounting holes. Drill two 5/16"
(8 mm) dia. holes to a minimum depth of 2.5"
(64 mm). Insert anchors (E) in holes flush with wall
as shown. Place wall plate over anchors and secure
with two #14 x 2.5" screws (D). Level, then tighten
all fasteners.

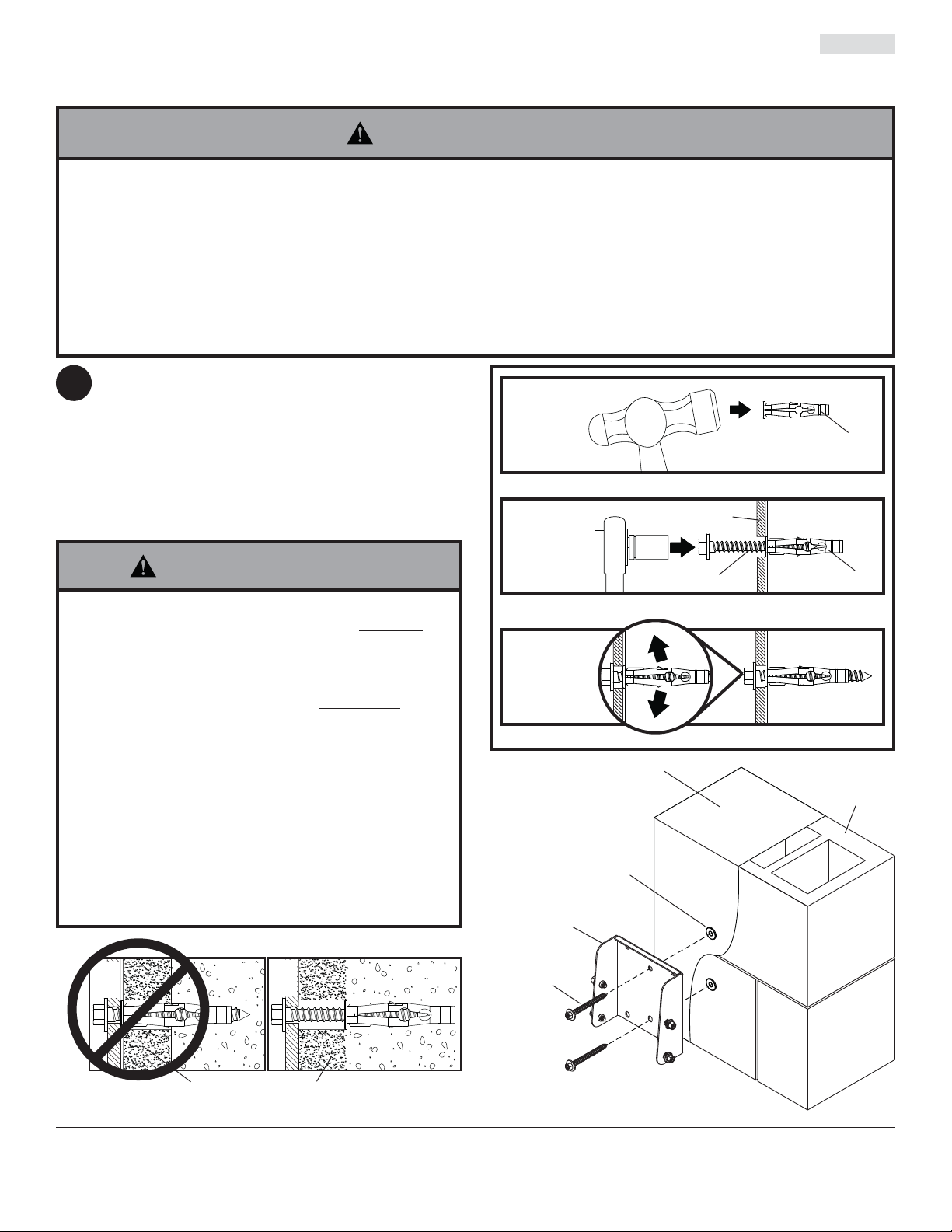

Installation to Solid Concrete or Cinder Block
1
• When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual
concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount
in a solid part of the block, generally 1" (25 mm) minimum from the side of the block. Cinder block must meet
ASTM C-90 specifications. It is suggested that a standard electric drill on slow setting is used to drill the hole
instead of a hammer drill to avoid breaking out the back of the hole when entering a void or cavity.
• Concrete must be 2000 psi density minimum. Lighter density concrete may not hold concrete anchor.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached hard-
ware and components.
WARNING
D
CINDER
BLOCK
SOLID
CONCRETE
A
E
CUTAWAY VIEW
INCORRECT CORRECT
wall
plate
wall
plate
plaster/
drywall
plaster/
drywall
concrete concrete
• Tighten screws so that wall plate is firmly attached,
but do not overtighten. Overtightening can damage
screws, greatly reducing their holding power.
• Never tighten in excess of 80 in. • lb (9 N.M.).
• Always attach concrete expansion anchors directly
to load-bearing concrete.
• Never attach concrete expansion anchors to
concrete covered with plaster, drywall, or other
finishing material. If mounting to concrete surfaces
covered with a finishing surface is unavoidable (not
evaluated by UL), the finishing surface must be
counterbored as shown below. Be sure concrete
anchors do not pull away from concrete when
tightening screws. If plaster/drywall is thicker than
5/8" (16 mm), custom fasteners must be supplied by
installer (not evaluated by UL).
WARNING
1
3
E
Drill holes and insert anchors (E).
Place plate (A) over anchors (E) and secure with screws (D).
Tighten all fasteners.
2
E
A
D
concrete
surface

6 of 26 ISSUED: 08-11-11 SHEET #: 203-9038-1
Attaching Hook Bracket to Display with VESA 75 or 100 Mounting Pattern
FOR VESA®75 MOUNTING PATTERN:
Choose hole pattern as shown below. Attach hook
bracket (B) to back of display using four
M4 x 10 mm screws (F) as shown below.
Skip to step 4
FOR VESA 100 MOUNTING PATTERN:
Choose hole pattern as shown below. Attach hook
bracket (B) to back of display using four
M4 x 10 mm screws (F) as shown below.
Skip to step 4
2
FF
BB
• If screws don't get three complete turns in the display inserts or if screws bottom out and bracket is still not tightly
secured, damage may occur to display or product may fail.
WARNING
NOTE: For VESA®200 x 100 mm and 200 x 200 mm hole patterns, see following page.

7 of 26 ISSUED: 08-11-11 SHEET #: 203-9038-1
FOR VESA 200 x 100 MOUNTING PATTERN:
Choose hole pattern as shown below. Attach
adapter plate (C) to back of display using four
M4 screws (F) as shown below.
Attach hook bracket (B) onto adapter plate (C)
using four M5 x 6 mm screws (J) and #10 washers
(K) as shown.
2
K
B
C
J
Attaching Adapter Plate to Display with VESA 200 or 200 x 100 Mounting Pattern
3
NOTE: For VESA 75 mm and 100 mm patterns, see
following page.
FG, H, I
Attach adapter plate (C) to back of display with four
M4 screws (F) using hole pattern shown below.
Attach adapter plate (C) to back of display with four M6
or M8 screws (G, H, I) using hole pattern shown below.
CC
F
C
• If screws don't get three complete turns in the
display inserts or if screws bottom out and bracket is
still not tightly secured, damage may occur to display
or product may fail.
WARNING
FOR VESA 200 MOUNTING PATTERN USING
M4 SCREWS:
FOR VESA 200 MOUNTING PATTERN USING
M6 OR M8 SCREWS:

8 of 26 ISSUED: 08-11-11 SHEET #: 203-9038-1
Position top slots of hook plate (B) onto phillips hex head screws on wall plate (A) as shown in figure 4.1.
NOTE: Sides of hook plate (B) must be outside of wall plate (A) on both sides as shown in figure 4.2.
Guide slots of hook plate onto four phillips hex head screws as shown in figure 4.3.
Push or pull from top or bottom of display to adjust tilt as shown in figure 4.4. The tilt can be adjusted to a maximum
of 15° forward or 5° backward. To lock the display into the desired tilt position, tighten phillips hex head screws on
both sides of mount.
To remove display from mount, loosen screws one full turn and lift display off of mount.
Installing and Removing Flat Panel Display
4
DISPLAY
• Do not lift more weight than you can handle. Use additional man power or mechanical lifting equipment to safely
handle placement of the display.
WARNING
• Be careful not to pinch fingers when pushing display
from the bottom.
CAUTION
• Do not tighten screws with excessive force.
Overtightening can cause damage to mount. Tighten
screws to 40 in. • lb (4.5 N.M.) maximum torque.
CAUTION
fig. 4.4
fig. 4.1
fig. 4.2
TOP VIEW
DISPLAY
WALL
SIDES OF HOOK PLATE
(B) ON OUTSIDE OF
WALL PLATE (A)
A
B
PHILLIPS HEX
HEAD SCREW
SLOT
A
B
fig. 4.3
PHILLIPS HEX
HEAD SCREWS
PHILLIPS HEX
HEAD SCREWS
© 2011, Peerless Industries, Inc. All rights reserved.
All other brand and product names are trademarks or registered trademarks of their respective owners.
Peerless Industries, Inc.
2300 White Oak Circle
Aurora, Il 60502
www.peerlessmounts.com

Características:
• La placa adaptadora de la pantalla sencillamente se engancha a la placa de pared para
proporcionar una instalación rápida y fácil
• Inclinación ajustable hacia delante de hasta 15° y hacia atrás de hasta -5°
• El ángulo de inclinación se puede fijar con un sencillo ajuste de los tornillos
• Colores: Negro lustroso
• Incluye los accesorios para instalaciones en montantes de madera, concreto y bloques de
hormigón de escorias
Instalación y Ensamblaje:
Soporte de Pared con Capacidad de Inclinación para 22" - 40"
Pantallas
PUBLICADO: 08-11-11 HOJA #: 203-9038-1
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerlessmounts.com
Modelos: PT632
Máx capacidad de carga: 115 lb (52.2 kg)
I
D
:
0
0
0
0
0
1
8
7
6
2

10 de 26 PUBLICADO: 08-11-11 HOJA #: 203-9038-1
Español
Contenido
Lista de piezas......................................................................................................................................................................11
Instalación en una pared con montantes de madera .......................................................................................................... 12
Instalación en una pared de concreto macizo o de bloques de hormigón de escorias....................................................... 13
Fijación de la placa de montaje a pantallas con configuraciones de montaje VESA® 75 ó 100 ........................................ 14
Fijación de la placa adaptadora a pantallas con configuraciones de montaje VESA® 200 x 100 ó 200 x 200 .................. 15
Instalación y desinstalación de la pantalla plana ................................................................................................................ 16
Herramientas necesarias para el ensamblaje
•localizador de montantes (se recomienda uno de "borde a borde")
•destornillador phillips
•taladro
•broca de 5/16" (8 mm) para paredes de concreto y de bloque de hormigón de escorias
•broca de 5/32" (4 mm) para paredes con montantes de madera
•nivel
NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.
• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias
contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las
advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente
internacional, por favor, comuníquese con su distribuidor local.
• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga
experiencia en construcción básica de edificios y que entienda estas instrucciones en su totalidad.
• Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los
fijadores y componentes.
• Nunca sobrepase la capacidad máxima de soportar carga. Vea la página 9.
• Si va a instalar el producto en una pared con montantes de madera, asegúrese de que los tornillos de montaje estén
anclados en el centro de los montantes. Se recomienda utilizar un localizador de montantes de "borde a borde".
• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo
con más seguridad.
• Apriete los tornillos con firmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede
disminuir significativamente su fuerza de fijación.
• Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar
fallas del producto y lesiones a individuos.
• Este producto fue diseñado para ser instalado en paredes con la siguiente construcción solamente:
CONSTRUCCIÓN DE LA PARED ACCESORIOS NECESARIOS
• Montante de madera Incluido
•Viga de madera Incluido
•Concreto macizo Incluido
•Bloque de hormigón de escorias Incluido
•Montante de metal No lo instale excepto con el juego de accesorios de Peerless para
montantes de metal - ACC215; (no evaluados por UL)
•Ladrillo Comuníquese con un profesional calificado (no evaluados por UL)
•¿Otra superficie o no está seguro? Comuníquese con un profesional calificado
ADVERTENCIA

11 de 26 PUBLICADO: 08-11-11 HOJA #: 203-9038-1
Español
Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se
muestran. Las piezas pueden verse un poco distintas a la ilustración.
Descripción Cant. N.ode pieza
A
placa de pared 1 095-P1494
Bsoporte de gancho 1 095-P1495
Cplaca adaptadora 1 095-P1721
Eanclaje para concreto 2 5S1-015-C03
Dtornillo para madera de 14 x 2.5" 2 590-0320
Etornillo
p
hilli
p
s M4 x 10 mm 4 504-9012
Lista de piezas
E
tornillo phillips M4 x 10 mm
4
504 9012
Ftornillo phillips M6 x 12 mm 4 520-1128
Gtornillo phillips M6 x 20 mm 4 520-9402
Htornillo phillips M8 x 10 mm 4 520-1605
Itornillo phillips M5 x 6 mm 4 520-1023
Jarandela plana N.o 10 4 540-9400
A
D
B
E
C
JKGH IF

12 de 26 PUBLICADO: 08-11-11 HOJA #: 203-9038-1
Español
1
D
A
MONTANTE
Utilice un localizador de montantes para localizar los bordes del montante. Se recomienda utilizar un localizador de
montantes de “borde a borde”. Tomando los bordes como punto de referencia, trace una línea vertical por el centro
del montante. Coloque la placa de pared (A) en la pared para utilizarla como plantilla; asegúrese de que los dos
agujeros de montaje estén sobre la línea que trazó por el centro. Nivele la placa de pared y marque el centro de
los dos agujeros. Taladre dos agujeros de 5/32" (4 mm) de diámetro y 2.5" (64 mm) de profundidad. Asegúrese de
que la placa esté nivelada, fíjela utilizando dos tornillos para madera de 14 x 2.5" (D), como se muestra.
Pase al paso 2.
Instalación en una pared con montante de madera único
• El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del
equipo y todos los herrajes y componentes.
• Apriete los tornillos para madera de tal modo que la placa de apoyo quede firmemente sujeta, pero no apriete en
exceso. El apriete excesivo puede dañar los tornillos, reduciendo enormemente su fuerza de fijación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Asegúrese de que los tornillos de montaje queden bien fijos en el centro del montante. Se recomienda usar un
localizador de montantes de "borde a borde".
• Los herrajes suministrados son para fijar el soporte a través de tabique de yeso-cartón o yeso de espesor estándar
a los montantes de madera. Los instaladores son responsables de suministrar los herrajes para otros tipos de
situaciones de montaje (no evaluados por UL).
ADVERTENCIA

13 de 26 PUBLICADO: 08-11-11 HOJA #: 203-9038-1
Español
Asegúrese de que la placa de pared (A) esté
nivelada y utilícela como plantilla para marcar dos
agujeros de montaje. Taladre dos agujeros de 5/16"
(8 mm) de diámetro a una profundidad mínima
de 2.5" (64 mm). Inserte los anclajes (E) en los
agujeros a ras con la pared, como se muestra.
Coloque la placa de pared sobre los anclajes y fíjela
con dos tornillos de 14 x 2.5" (D). Nivele y apriete
todos los sujetadores.
1
bloque de
hormigón de
escorias
concreto macizo
Instalación en una pared de concreto macizo o de
bloques de hormigón de escorias
VISTA EN CORTE
INCORRECTO CORRECTO
concreto
placa
de
pared
placa
de
pared
concreto
yeso / tabique de yeso-cartón
• Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifique que tengan un mínimo de 1-3/8" (35
mm) de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de
mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de 1" (25 mm) del costado
del bloque. El bloque de hormigón de escorias debe ser de conformidad con las especificaciones C-90 de ASTM. Se sugiere
taladrar el agujero con un taladro eléctrico normal en velocidad lenta en vez de un taladro percutor para evitar romper la parte
trasera del agujero al entrar en un espacio o cavidad.
• El concreto debe tener una densidad mínima de 2000 psi. Un concreto menos denso podría no ser capaz de sujetar el anclaje
para concreto.
• El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del equipo y todos
los herrajes y componentes.
ADVERTENCIA
• Apriete los tornillos de tal modo que la placa de apoyo
quede firmemente sujeta, pero no los apriete en exceso.
El apriete excesivo puede dañar los tornillos, reduciendo
enormemente su fuerza de fijación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Siempre fije los anclajes de expansión directamente al
concreto que soporta carga.
• Nunca fije los anclajes de expansión a una pared de
concreto recubierta con yeso, tabiques de yeso-cartón u
otro material de acabado. Si el montaje a superficies de
concreto recubiertas con una superficie de acabado es
inevitable (no evaluados por UL), será necesario escariar
el acabado, como se muestra más abajo. Asegúrese de
que los anclajes de concreto no se alejen del concreto
al apretar los tornillos. Si el grosor de la pared de yeso/
tabique de yeso-cartón es mayor que 5/8" (16 mm), el
instalador deberá suministrar fijaciones especiales (no
evaluados por UL).
ADVERTENCIA
1
3
E
Perfore los agujeros y después inserte los anclajes (E).
Coloque la placa (A) sobre los anclajes (E) y fíjela con
los tornillos (D).
Apriete todas las fijaciones.
2
E
A
D
superficie de
concreto
D
A
E

14 de 26 PUBLICADO: 08-11-11 HOJA #: 203-9038-1
Español
Fijación del soporte de gancho a pantallas con configuraciones de montaje
VESA® 75 ó 100
EN EL CASO DE LA CONFIGURACIÓN DE
MONTAJE VESA® 75:
Escoja un patrón de agujeros, como se muestra
abajo. Fije el soporte de gancho (B) a la parte
trasera de la pantalla usando cuatro tornillos de
M4 x 10 mm (F), como se muestra abajo.
Pase al paso 4.
EN EL CASO DE LA CONFIGURACIÓN DE
MONTAJE VESA® 100:
Escoja un patrón de agujeros, como se muestra
abajo. Fije el soporte de gancho (B) a la parte
trasera de la pantalla usando cuatro tornillos de
M4 x 10 mm (F), como se muestra abajo.
Pase al paso 4.
2
• Si no se les da tres vueltas completas a los tornillos en los insertos de la pantalla o si los tornillos topan fondo y la placa
adaptadora todavía no está firme, se podría dañar la pantalla o el producto podría no funcionar bien.
ADVERTENCIA
FF
BB
Nota: En el caso de las configuraciones de montaje VESA®200 x 100 y 200 x 200, pase a la próxima página.

15 de 26 PUBLICADO: 08-11-11 HOJA #: 203-9038-1
Español
PARA LAS CONFIGURACION DE MONTAJE
VESA 200 X 100 MM:
Escoja una configuración de agujeros, como se
muestra abajo. Fije la placa adaptadora (C) a la
parte trasera de la pantalla usando cuatro tornillos
de M4 (F) como se muestra abajo.
Fijación de la placa adaptadora a pantallas con configuraciones de
montaje VESA 200 ó 200 x 100
Fije el soporte de gancho (B) a la placa adaptadora
(C) usando cuatro tornillos de M5 x 6 mm (J) y
cuatro arandelas N.° 10 (K), como se muestra.
2
3
NOTA: En el caso de las configuraciones de montaje
VESA® 75 mm y 100 mm, pase a la próxima página.
• Si no se les da tres vueltas completas a los tornillos
en los insertos de la pantalla o si los tornillos topan
fondo y el soporte todavía no está firme, se podría
dañar la pantalla o el producto podría no funcionar
bien.
ADVERTENCIA
Fije la placa adaptadora (C) a la parte trasera de la
pantalla con cuatro tornillos de M4 (F) con usando
configuración de agujeros.
Fije la placa adaptadora (C) a la parte trasera de la
pantalla con cuatro tornillos de M6 o M8 (G, H, I) usando
configuración de agujeros.
PARA LAS CONFIGURACION DE MONTAJE VESA 200
MM USANDO M4 SCREWS:
PARA LAS CONFIGURACION DE MONTAJE VESA 200
MM USANDO M6 O M8 SCREWS:
K
B
C
J
FG, H, I
CC
F
C

16 de 26 PUBLICADO: 08-11-11 HOJA #: 203-9038-1
Español
Coloque las ranuras superiores de la placa de montaje (B) en los tornillos phillips de cabeza hexagonal de la placa
de pared (A), como se muestra en la figura 4.1. NOTA: Los lados de la placa de montaje (B) tienen que quedar
fuera de la placa de pared (A) en ambos lados, como se muestra en la figura 4.2. Deslice las ranuras de la placa
de montaje sobre los cuatro tornillos phillips de cabeza hexagonal, como se muestra en la figura 4.3. Mueva la
parte superior o la parte inferior de la pantalla tirando de la misma o empujándola para ajustar la inclinación, como
se muestra en la figura 4.4. La inclinación se puede ajustar hasta un máximo de 15° hacia delante o de 5° hacia
atrás. Para fijar la pantalla en la inclinación deseada, apriete los tornillos phillips de cabeza hexagonal de ambos
lados del soporte.
Para quitar la pantalla del soporte, afloje los tornillos una vuelta completa y levante la pantalla para sacarla del
soporte.
4
Instalación y desinstalación de la pantalla plana
PANTALLA
• No levante más peso del que puede manejar. Cuente con otra persona que lo ayude o utilice un equipo mecánico
de izar para levantar y colocar la pantalla con seguridad.
ADVERTENCIA
• Tenga cuidado de no pincharse los dedos cuando
empuje la pantalla por la parte inferior.
PRECAUCIÓN
• No apriete los tornillos con fuerza excesiva.
Apretarlos en exceso puede dañar el soporte.
Apriete los tornillos a un máximo de 40 pulg-lb (4.5
N•m) de par torsor.
PRECAUCIÓN
PARED
LADOS DE LA PLACA DE
MONTAJE (B) FUERA DE
LA PLACA DE PARED (A)
TORNILLO
PHILLIPS
DE CABEZA
HEXAGONAL
TORNILLO
PHILLIPS
DE CABEZA
HEXAGONAL
RANURA
TORNILLOS
PHILLIPS
DE CABEZA
HEXAGONAL
PANTALLA
© 2011, Peerless Industries, Inc. Todos los derechos reservados.
Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.
VISTA SUPERIOR
fig. 4.4
fig. 4.1
fig. 4.2
A
B
A
B
fig. 4.3
Peerless Industries, Inc.
2300 White Oak Circle
Aurora, Il 60502
www.peerlessmounts.com

Caractéristiques:
• La plaque d’adaptation de l’écran s’attache simplement sur la plaque murale pour une
installation rapide et facile
• Inclinaison réglable jusqu’à 15° vers l’avant et jusqu’à -5° vers l’arrière
• L’angle d’inclinaison peut être bloqué en resserrant simplement les vis de montage.
• Couleurs : Noir brillant
• Inclut la visserie requise pour l’installation sur les montants en bois, du béton et du bloc de
béton
Installation et montage :
Support Mural Inclinable pour 22 - 40 po Écrans
PUBLIÉ LE: 08-11-11 FEUILLE no: 203-9038-1
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerlessmounts.com
Modèle: PT632
Capacité de charge max: 115 lb (52.2 kg)
I
D
:
0
0
0
0
0
1
8
7
6
2

18 sur 26 PUBLIÉ LE: 08-11-11 FEUILLE no: 203-9038-1
Français
Table des Matières
Liste des pièces....................................................................................................................................................................19
Installation sur un mur a simple montant en bois .................................................................................................................20
Installation sur du béton plein ou un bloc de béton de mâchefer .........................................................................................21
Fixation d’un crochet de support sur un écran à configuration de montage VESA 75 ou 100 .............................................22
Fixation d’une plaque adaptatrice sur un écran à configuration de montage VESA 200 X 100 ou 200 x 200 .....................23
Installation de l’écran plat sur la plaque murale ...................................................................................................................24
REMARQUE: lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage.
• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertissements
contenus dans cette fiche d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez
appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients internationaux sont priés de contacter
leur distributeur local.
• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une expérience
de la construction immobilière et ayant bien compris ces instructions.
• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des
pièces et composants qui y sont attachés.
• Ne dépassez jamais la capacité de charge maximum. Reportez-vous à la page 17.
• Lors d’une installation sur un mur à montants en bois, assurez-vous que les vis de montage sont ancrées au centre
des montants. L’utilisation d’un localisateur de montants « bord à bord » est fortement recommandée.
• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez
un dispositif de levage mécanique.
• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire
considérablement la capacité de support.
• Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une
défaillance du produit et des blessures corporelles.
• Ce produit a été conçu uniquement pour une installation sur les types de murs ci-dessous :
TYPE DE MUR PIÈCES DE FIXATION REQUISES
• Montant en bois Incluses
•Poutre en bois Incluses
•Béton plein Incluses
•Bloc de béton de mâchefer Incluses
•Montant métallique Ne pas installer sur ce type de mur sauf à l’aide de l’ensemble d’accessoires
Peerless pour montants métalliques - ACC215; (non évalué UL)
•Brique Contacter un professionnel qualifié (non évalué UL)
•Autre, ou vous n’êtes pas sûr ? Contacter un professionnel qualifié
AVERTISSEMENT
Outils nécessaires au montage
•localisateur de montants (un localisateur de montants « bord à bord » est recommandé)
•tournevis phillips
•perceuse
•foret de 5/32 po (4 mm) pour les murs à montants en bois
•foret de 5/16 po (8 mm) pour les murs à block de béton
•niveau

19 sur 26 PUBLIÉ LE: 08-11-11 FEUILLE no: 203-9038-1
Français
Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.
Les pièces peuvent différer légèrement de l’illustration.
Description Qté Pièce noo
A
plaque murale 1 095-P1494
Bsupport d’accrochage 1 095-P1495
Cplaque d’adaptation 1 095-P1721
Dvis à bois no 14 x 2,5 po 2 5S1-015-C03
Echevilles d'ancrage pur béton 2 590-0320
Evis cruciforme M4 x 10 mm 4 504-9012
Fvis cruciforme M6 x 12 mm 4 520-1128
Gvis cruciforme M6 x 20 mm 4 520-9402
Hvis cruciforme M8 x 10 mm 4 520-1605
Ivis cruciforme M5 x 6 mm 4 520-1023
Jrondelle nº 10 4 540-9400
Liste des pièces
A
D
B
E
C
JKGH IF

20 sur 26 PUBLIÉ LE: 08-11-11 FEUILLE no: 203-9038-1
Français
1
D
A
MONTANT
• L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de
l’équipement, de toute sa visserie et de tous ses composants.
• Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif
peut endommager les vis et en réduire considérablement le pouvoir de maintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).
• Assurez-vous que les vis de montage sont ancrées au centre des montants. L’usage d’un localisateur de montants
« bord à bord » est fortement conseillé.
• La visserie est fournie pour fixer la monture à travers une cloison sèche ou du plâtre d’épaisseur standard et dans
des montants en bois. Il appartient aux installateurs de fournir la visserie nécessaire pour d’autres types de situations
(non évalué UL).
Repérez les bords du montant à l’aide d’un localisateur de montants. L’utilisation d’un localisateur de montants
« bord à bord » est fortement recommandée. Après avoir repéré les bords, tracez une ligne verticale le long du
centre du montant. Posez la plaque murale (A) sur le mur comme gabarit, en veillant à ce que les deux trous de
fixation soient sur la ligne médiane du montant. Mettez la plaque murale à niveau et marquez le centre des deux
trous. Percez deux trous de 4mm (5/32 po) de dia. et de 64 mm (2,5 po) de profondeur. Assurez-vous que la
plaque murale est de niveau et fixez-la à l’aide de deux vis à bois no14 x 2,5 po (D) comme illustré.
Passez à l’étape 2.
Installation sur un mur à montant en bois simple
AVERTISSEMENT
