$UW1U )8('(
6HQGHIUHTXHQ] 0+]
6SDQQXQJVYHUVRUJXQJ 9a+]
PD[6FKDOWVSDQQXQJ 9
$XVJlQJH 6FKOLHHUNRQ DN H:HFKVHONRQ DN
$EVLFKHUXQJMH
9HUVRUJXQJVOHLWXQJ
6LFKHUXQJVDX RPD PD[$
8PJHEXQJVWHPSHUDWXU ELVq&
DJHUWHPSHUDWXU ELV&
3UIYRUVFKULIWHQ ,(&
$SSUREDWLRQHQ &(.(0$.(85
6FKXW]DUW ,3
$QVFKOXVVGDWHQGHV9HUEUDXFKHUVSUR.DQDO
6FKOLHHUpp:HFKVHONRQWDNWp
*OKODPSHRKP/DV
+9+DORJHQODPSHQ
,QGXN LYH/DV
(9*/DV
:
:
9$
6 N
:
:
9$
6 N
Der Deckeneinbauempfänger hat 4 Relaiskontakte.
Die Ausgänge 1 - 3 sind Schließerkontakte.
Der Ausgang 4 ist ein Wechselkontakt.
Die Kontakte dürfen nicht mit Mischspannungen (z.B. 12V DC und
230V AC) betrieben werden.
Die Versorgungsleitung darf maximal
mit einem 10A Sicherungsautomaten abgesichert werden.
D D
Der Einbauempfänger gehört zu dem PEHA Easyclick Funksystem.
Die Funkübertragung erfolgt auf der europäisch harmonisierten
Frequenz von 868,3 MHz. Das Funksystem eignet sich besonders
gut für Einsatzfälle, in denen Stemmarbeiten nicht erwünscht sind,
wie z.B. bei Renovierungen, oder Erweiterungen von Installationen.
Der Deckeneinbauempfänger wird über die Funksignale der
Easyclick Sender angesteuert und dient zum Schalten von
verschiedenen Verbrauchern wie z.B. Glühlampen,
Hochvolthalogenlampen, EVGs und induktiven Lasten.
Die Reichweiten zwischen Easyclick Sendern und Empfängern
sind den Bedienungsanleitung der Sender zu entnehmen.
Fehleranalyse bei Funkstörungen
Bei einer Neuanlage oder bei vorhandenen Anlagen:
• Prüfen Sie die Netzspannung der Empfänger.
• Prüfen Sie, ob der Empfänger einen Funkbefehl empfängt.
• Prüfen Sie, ob der Empfänger gemäß Vorgabe angeschlossen ist.
• Prüfen Sie die Funktion der angeschlossenen Verbraucher.
• Löschen Sie am Empfänger alle programmierten Sender und
programmieren Sie den Empfänger neu.
Der Empfänger schaltet selbstständig EIN oder AUS:
• Dies kann geschehen, wenn innerhalb des Empfangbereichs
ein fremder Sender betätigt wird, der vorher ebenfalls im
Empfänger programmiert wurde.
• Löschen Sie alle Sender im Empfänger und programmieren Sie
die Funktionen neu.
Ein Sender funktioniert nicht:
• Nehmen Sie den Sender und gehen Sie in Richtung Empfänger.
• Prüfen Sie, ob der Empfänger einen Funkbefehl empfängt.
• Wenn das System bei reduzierdem Abstand funktioniert, wurde
der Sender außerhalb des Sendebereichs montiert, oder er wird
gestört. Montieren Sie den Sender an einen günstigeren Ort.
• Wenn das System mit dem Sender in der Hand funktioniert,
aber nicht auf der Wand, kann das auf Feuchtigkeit oder Metall
in der Wand hinweisen. Montieren Sie den Sender an einem
günstigeren Ort. Funktioniert das System immer noch nicht,
kontrollieren Sie die Programmierung, ggf. löschen Sie diese
und programmieren den Empfänger neu.
Selektives Löschen:
Ein einmal angelernter Sender kann selektiv wieder gelöscht
werden. Dazu wird der Programmiermodus über die Taste LRN
aktiviert. Dann muss zum Löschen des Senders eine seiner Tasten
gedrückt werden. Wird die Taste erkannt, ist die Zuweisung des
Senders gelöscht (Status LED = aus) und der Deckeneinbau-
empfänger ist wieder im Programmiermodus.
Dem Deckeneinbauempfänger können 30 Sender zugewiesen
werden. Der Speicher jedes Einbauempfängers ist bei Auslieferung
leer. Ein Sender darf im Programmiermodus nicht weiter als 5m
vom Deckeneinbauempfänger entfernt sein, da das Gerät dann mit
einer eingeschränkten Reichweite arbeitet.
Befindet sich der Einbauempfänger im Programmiermodus blinkt
die LED des zur Programmierung ausgewählten Kanals und es kann
ein Sender angelernt werden. Durch das Drücken einer der Tasten
des Senders wird dem Einbauempfänger der Sender zugewiesen,
wodurch das Blinken der LED kurz stoppt . Am Status der LED lässt
sich erkennen, ob der Sender angelernt (LED ein) oder gelöscht
(LED aus) wurde. Danach startet das Blinken der LED erneut und
ein weiterer Sender kann zugewiesen werden. Unabhängig davon
welche Taste des Senders gedrückt wurde, ist mit dem Zuweisen
des Senders seine komplette Funktionalität angelernt worden.
Ohne eine weitere Betätigung der Taste eines Senders verlässt der
Einbauempfänger den Programmiermodus nach ca. 30s
selbstständig. Will man den Programmiermodus manuell verlassen,
muss von Kanal 1 aus die Taste LRN solange gedrückt werden, bis
nach Kanal 4 keine LED mehr blinkt.
LRN: Die Taste gedrückt halten. Nach ca. 0,3 s ist der Programmier-
modus (Kanal 1) aktiv, was optisch durch das Blinken der LED 1
bestätigt wird. Im Programmiermodus kann durch wiederholtes
Drücken der LRN-Taste auf den Kanal 2 bis 4 umgeschalten werden,
was durch die zugehörige blinkende LED bestätigt wird.
Die Ausgänge 1 bis 4 der Kanäle werden parallel mit dem Blinken
der jeweiligen LED eine Sekunde ein- und ausgeschaltet.
CLR: Die Taste ca. 2 s gedrückt halten. In dieser Zeit wird der
Speicher komplett gelöscht (Auslieferungszustand).
Anschließend ist der Einbauemfänger im Programmiermodus, was
durch die blinkende LED 1 signalisiert wird.
SCENE: Mit einem speziellen Easyclick-Handsender können Licht-
szenen programmiert und geschaltet werden (s.Bed. Handsender).
Programmierung
Die Tasten LRN, CLR und SCENE dienen zur Programmierung
des
Einbauempfängers
und haben dabei folgende Funktion:
Easyclick Wandsender: Art. Nr.: Art. Nr.:
-2 Kanal Wandsender 95.450.xx FU-BLS 450 FU-BLS
-4 Kanal Wandsender 95.455.xx FU-BLS 455 FU-BLS
Installations- und Bedienungsanleitung
4 Kanal-Deckeneinbauempfänger
für Easyclick-Sender
Art.Nr.: 454 FU-E DE
Inbetriebnahme
Das PEHA Easyclick Funksystem mit Sendern und Empfängern
ist modular aufgebaut. Jeder Sender kann eine unbegrenzte Anzahl
von Empfängern gleichzeitig ansteuern. Die Sender haben eine
feste Adresse. Ein Sender muss auf einen Empfänger angelernt
(programmiert) werden. Jeder Empfänger kann von max. 30
Sendern angesteuert werden. Zur eigentlichen Programmierung
müssen die Empfänger an das Netz angeschlossen sein.
Bei Stromausfall bleibt die Programmierung erhalten.
Montagevorschriften und Empfehlungen: Montieren Sie die
Easyclick Sender NIEMALS in ein Gehäuse aus Metall oder in
unmittelbarer Nähe von großen Metallobjekten. Auch eine Montage
auf dem Boden oder in Bodennähe ist nicht empfehlenswert.
Anschlussbild
Netzanschluss
230V~ / 50 Hz
LED 1 bis 4
CLR-Taste
LRN-Taste
SCENE
Schaltbild
Ausgänge
L
L
12L
3
4
Technische Daten Typ 454 FU-E DE
Die Installation des Empfängers darf nur von autorisiertem Fach-
personal durchgeführt werden. Beim Anschluss ist die Anlage
spannungsfrei zu schalten. Folgende Punkte sind zu berücksichtigen:
- die geltenden Gesetze, Normen und Vorschriften.
- der Stand der Technik zum Zeitpunkt der Installation.
- die Bedienungsanleitungen der Easyclick Sender und Empfänger.
- die Tatsache, dass eine Bedienungsanleitung nur allgemeine
Bestimmungen anführen kann und dass diese im Zusammenhang
mit einer spezifischen Anlage gesehen werden müssen.
Achtung!! Die Module dürfen nicht in Verbindung mit Geräten
benutzt werden, die direkt oder indirekt menschlichen, gesund-
heits oder lebenssichernden Zwecken dienen oder durch deren
Betrieb Gefahren für Menschen, Tiere oder Sachwerte entstehen
können. Diese Bedienungsanleitung ist Bestandteil des Gerätes und
unserer Garantiebedingungen. Sie ist dem Benutzer zu überreichen.
Die technische Spezifikation der Geräte kann sich ohne vorherige
Ankündigung ändern. Im Falle eines Defekts können Sie Ihr PEHA
Easyclick Produkt zusammen mit einer klaren Beschreibung der
Reklamation (Art des Gebrauchs, angeschlossene Last,
festgestellter Mangel usw.) an Ihren PEHA Großhändler senden.
Gesetzliche Bestimmungen
Paul Hochköpper GmbH & Co. KG · Postfach 1727 · D-58467 Lüdenscheid
Die PEHAEasyclick Produkte entsprechen den EU-Vorschriften und erfüllen im wesentlichen die R&TTE-
Richtlinie 1999/5/EC. Die Produkte dürfen in den EU-Ländern und in CH, IS und N verkauft werden.
N N L L
GB GB
454-FU-EDE-Rev05_050726.pdf
2 / 3
$UW1R)8('(
7UDQVPLVVLRQIUHTXHQF\ 0+]
3RZHUVXSSO\9a+]
PD[VZLWFKLQJYROWDJH9
2XWSXWV 12FRQ DF VFKDQJHRYHUFRQ DF
)XVLQJSHUVXSSO\OLQHPD[$PLQLD XUHFLUFXL EUHDNHU
6XUURXQGLQJWHPSHUDWXUH Rq&
6WRUDJHWHPSHUDWXUH R&
7HVWVSHFLILFDWLRQV,(&
&HUWLILFDWLRQV&(.(0$.(85
'HJUHHRISURWHFWLRQ,3
&RQVXPHUFRQQHFWLRQGDWDSHUFKDQQHO
12FRQWDFW
pp
&KDQJHRYHU
FRQWDFWp
,QFDQGHVFHQ ODPSRKPLFORDG
+9+DORJHQODPSV
,QGXF LYHORDG
(OHF URQLFEDOODV ORDG
:
:
9$
L HPV
:
:
9$
L HPV
Installation and Operating Instructions
4-channel recessed ceiling receiver
for Easyclick transmitters
Art. no.: 454 FU-E DE
Paul Hochköpper GmbH & Co. KG · Postfach 1727 · D-58467 Lüdenscheid
PEHAEasyclick products meet EU specifications and essentially conform to R&TTE
directive 1999/5/EC. The products may be sold in EU countries, Switzerland, Iceland
and Norway.
The recessed receiver belongs to the PEHA Easyclick radio system.
The radio transmission is at the European harmonized frequency of
868.3 MHz. The radio system is particularly suitable in those instances
where repairs are not wanted such as renovations, retrofitting electrical
systems or offices with mobile walls.
The recessed receiver is control by radio signals from the Easyclick
transmitters and serves to switch different consumers such as
incandescent lamps, high-voltage halogen lamps, electronic ballast
and inductive loads.
The ranges between the Easyclick transmitters and receivers can be
found in the transmitter operating instructions.
Circuit diagram
The recessed ceiling receiver has 4 relay contacts.
Outputs 1
- 3
are normally open contacts.
Output 4
is a two-way switch.
The contacts may not be operated at pulsating voltages (such as
12V DC and 230V AC). The supply line may only be fused with a
maximum 10A miniature circuit breaker.
Legal Provisions
The receiver may only be installed by authorized professionals. When
connecting the system, shut off the power. The following points must
be observed:
- Follow applicable laws, standards and regulations.
- ensure the state of the art at the time of installation.
- follow the operating instructions for the Easyclick transmitters and
receivers.
- note that operating instructions can only provide general guidelines,
and that they must be considered in the context of a specific system.
Note: The modules may not be used with devices that directly or
indirectly affect human health or safety, or that could endanger hu-
mans, animals or property. The operating instructions are consid-
ered an essential part of the device and our warrantee conditions.
They must be provided to the user. The technical design of the
equipment can change without prior notification. If a defect should be
determined, you can return your PEHA Easyclick product together
with a clear description of the problem (type of use, connected load,
determined defect,etc.) to your PEHA distributor.
Startup
The PEHA Easyclick radio system with transmitters and receivers
comes in a modular design. Each transmitter can simultaneously
control an unlimited number of receivers. The transmitters have a
fixed address. The transmitters must be programmed on a receiver.
Each receiver can control a maximum of 30 transmitters. To do the
actual programming, the receivers must be connected to the net-
work. The programming is retained even in a power failure.
Mounting instructions and recommendations: NEVER mount the
Easyclick transmitter in a metal housing or directly next to large metal
objects. It is also not recommendable to mount the receivers on the
floor or close to the floor.
Programming
The buttons LRN, CLR and SCENE serve to program the recessed
receiver, and they have the following function:
LRN:Press the button and hold it down. After approx. 0.3s, program-
ming mode (channel 1) becomes active, which is confirmed as LED
1 flashes. In programming mode, again pressing the LRN key switches
you to channel 2 which is confirmed when the associated LED flashes.
Outputs 1 to 4 of the channels are switched on and off for a second
while the respective LED flashes.
CLR: The key is pressed approx. 2 s. During this time, the memory is
completely deleted (condition upon delivery). Then the recessed
receiver is in programming mode which is signaled as LED 1 flashes.
SCENE: Lighting scenes can be programmed and selected with a
special Easyclick manual transmitter (see manual transmitter oper-
ating instructions).
30 transmitters can be assigned to the UP recessed ceiling receiver.
The memory of each recessed ceiling receiver is empty when
delivered.
A transmitter may not be more than 5m from the recessed ceiling
receiver in programming mode since the receiver would then operate
with a restricted range.
If the recessed receiveris in programming mode, the LED flashes of
the channel selected for programming. By pressing one of the
transmitter buttons, the transmitter is assigned to the recessed
receiver, and the LED briefly stop flashing. The LED status identify if
the transmitter has been saved (LED on) or deleted (LED off). Then
the LED starts flashing again, and another transmitter can be
assigned. Independent of which transmitter button has been pressed,
the entire functionality of the transmitter is recorded when it is
assigned.
If the transmitter button is not repressed, the
recessed receiver
independently leaves programming mode after approx. 30 s.
If you
want to manually leave programming mode, press the LRN button
in channel 1 until no LED flashes in channel 4.
Selective deleting:
A transmitter that has been saved can be selectively deleted. The
programming mode is activated with the LRN button. One of the
transmitters buttons has to pressed to delete the transmitter. If the
button is recognized, the assignment of the s deleted (LED status =
off), and the recessed receiver returns to programming mode.
During error analysis in the case of radio interference
For a new or pre-existing system:
• Check the system voltage of the receiver.
• Check if the receiver receives a radio command.
• Check if the receiver is connected as specified.
• Check the operation of the connected consumers.
• Delete the all programmed transmitters in the receiver, and repro-
gram the receiver.
The receiver independently turns ON and OFF:
• This can occur when an outside transmitter is activated within the
receiver range that was previously programmed in the receiver.
• Delete all the transmitters in the receivers, and reprogram the
functions.
A transmitter does not work:
• Take the transmitter and move toward the receiver.
• Check if the receiver receives a radio command.
• If the system still works at a closer distance, the transmitter was
installed outside of the transmission range, or there was interfer-
ence. Mount the sensor at a better location.
• If the system works when you are holding the transmitter, but it
does not when it is on the wall, it may indicate that there is moisture
or metal in the wall. Mount the transmitter at a better site. If the
system still does not work, check the programming, delete it if
necessary, and reprogram the receiver.
Technical data for the type 454 FU-E DE
Easyclick Wall Transmitter: Art. No.: Art. No.:
- 2-channel wall transmitter 95.450.xx FU-BLS 450 FU-BLS
- 4-channel wall transmitter 95.455.xx FU-BLS 455 FU-BLS
Supply connection
230V~ / 50 Hz
LED 1 to 4
CLR button
LRN button
SCENE
Circuit diagram
Outputs
L
L
12L
3
4
N N L L
454-FU-EDE-Rev05_050726.pdf
3 / 3
$UW1U )8('(
)UHTXHQWLH0+]
9RHGLQJVVSDQQLQJ9DF+]
0D[VFKDNHOVSDQQLQJ9
8LWJDQJHQPDDNFRQ DF HQHQZLVVHOFRQ DF
%HYHLOLJLQJPD[$
2PJHYLQJVWHPSHUDWXXU R q&
2SVODJWHPSHUDWXXU R &
7HVWYRRUVFKULIWHQ ,(&
.HXUPHUNHQ &(.(0$.(85
%HVFKHUPLQJVNODVVH ,3
$DQVOXLWJHJHYHQVYDQGHYHUEUXLNHUVSHUNDQDDO
0DDNFRQWDFW
pp
:LVVHOFRQWDFW
p
*ORHLODPSHQRKPVHEHODV LQJ
+RRJYRO KDORJHHQODPSHQ
,QGXF LHYHEHODV LQJ
(96$¶V
:
:
9$
6 N
:
:
9$
6 N
PEHA Elektro B.V. · Pieter Calandweg 58 · 6827 BK Arnhem · Tel.: 026 368
NL NL

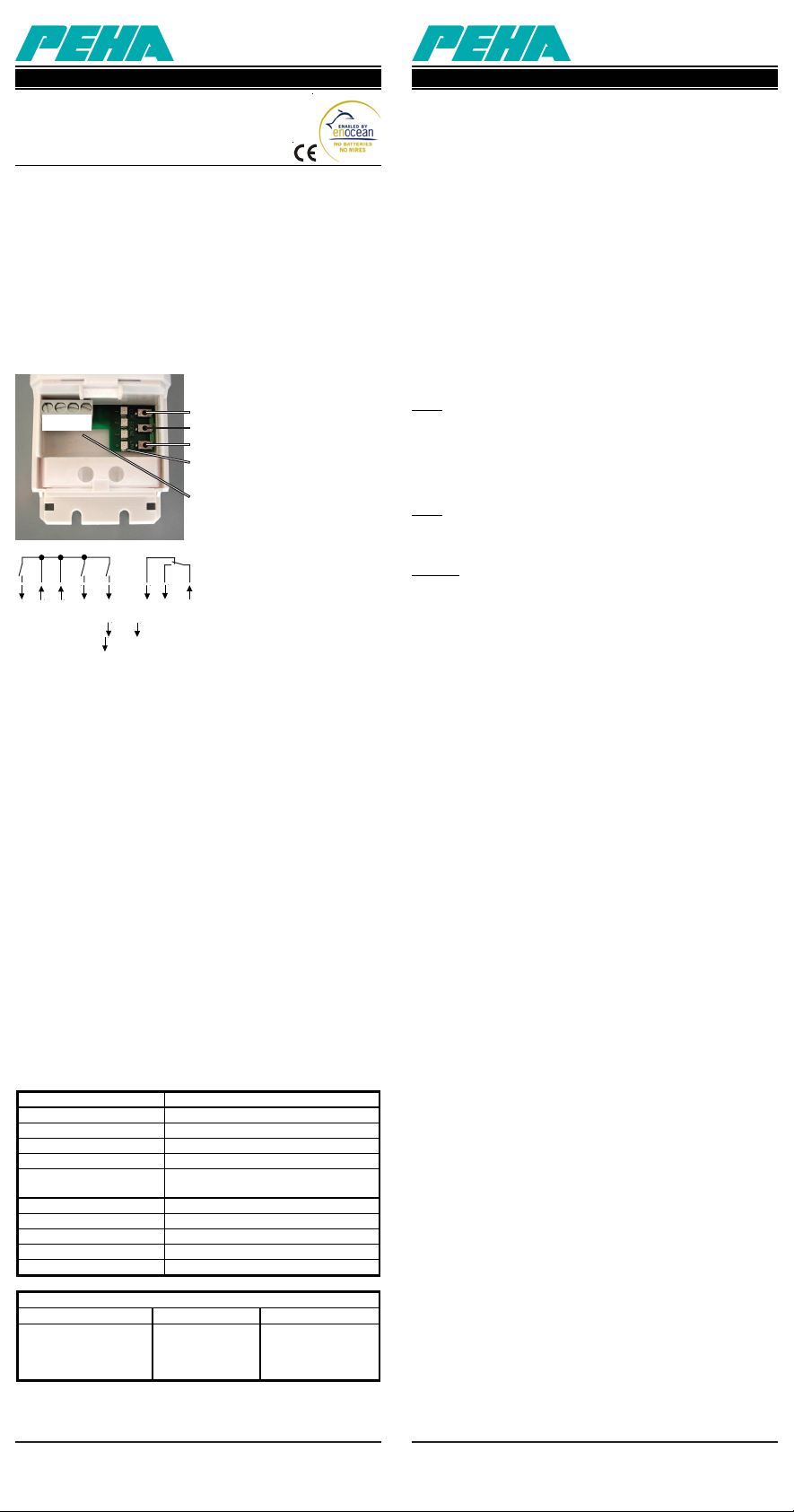

Installatie - en bedieningsvoorschriften
4-kanaals plafond-inbouwontvanger
Art.Nr.: 454 FU-E DE
De plafondontvanger is onderdeel van het PEHA-Easyclick
funksysteem. De signaaloverdracht geschiedt op de Europese
geharmoniseerde frequentie 868,3 MHZ. Het funksysteem is
uitermate geschikt voor toepassingen waarbij hak- en breekwerk
niet mogelijk of gewenst is. De schakelontvanger wordt via
radiosignalen van de Easyclick wandzender aangestuurd en is
geschikt voor het schakelen van verschillende verbruikers zoals
gloeilampen, hoogvolthalogeenlampen, elektronische
voorschakelapparaten en inductieve lasten.
Beschrijving van de plafondontvanger
Foutanalyse bij storingen
- Test of de voedingspanning aanwezig is.
- Test of de ontvanger een bericht ontvangt.
- Test of de ontvanger volgens de voorschriften is aangesloten.
- Test de aangesloten verbruiker.
- Wis de programmering geheel, en programmeer opnieuw.
De ontvanger schakelt vanzelf AAN of UIT:
- Dit kan gebeuren, indien een andere zender voordien op dezelfde
ontvanger is geprogrammeerd
- Wis alle zenders in de ontvanger en programmeer opnieuw
Een zender functioneert niet:
- Neem de zender en ga richting ontvanger.
- Test of de ontvanger een bericht ontvangt.
- Indien de ontvanger nu wel functioneert, is de zender buiten het
bereik van de ontvanger gemonteerd of wordt de zender gestoord.
Monteer de zender op een gunstiger plaats.
- Indien de zender op de wand niet voldoende functioneert, kan dit
duiden op een vochtige muur of op metaal in de wand.
Monteer de zender op een gunstiger plaats.
- Indien het systeem nog steeds niet functioneert, wis dan de
programmering in zijn geheel en programmeer de ontvanger
opnieuw.
Aan de ontvanger kunnen maximaal 30 zenders toegewezen
worden. Het geheugen van iedere ontvanger is bij uitlevering leeg.
Een zender mag in de programmeermodus niet meer dan 5 meter
van de ontvanger verwijderd zijn, daar de ontvanger dan met een
gereduceerde reikwijdte werkt.
Staat de ontvanger in de programmeermodus, dan knippert de
LED van het gekozen kanaal en kan een wandzender
geprogrammeerd worden. Door het indrukken van een van de
toetsen van de wandzender wordt de ontvanger toegewezen
waarna het knipperen van de LED voor een korte tijd stopt.
Aan de status van de LED is te zien of de zender geprogrammeerd
(LED aan) of gewist (LED uit) is. Daarna gaat de LED weer
knipperen en kan een volgende wandzender toegewezen worden.
Onafhankelijk van het indrukken van een UIT of een AAN toets is
met het toewijzen van een wandzender de complete functionaliteit
geprogrammeerd. Indien er geen volgende toets van een
wandzender ingedrukt wordt, stopt na ca. 30 sec. de
programmeermodus vanzelf. Door het bedienen van de LRN-toets
vanuit kanaal 1 tot na kanaal 4, stopt de LED met knipperen en
wordt de programmeermodus beëindigd.
De programmering
De toetsen LRN en CLR en SCENE dienen voor de programmering
en hebben de volgende functies:
LRN: De toets ingedrukt houden. Na ca. 0,3 sec is de
programmeermodus (kanaal 1) actief. Dit wordt optisch door het
knipperen van de LED 1 bevestigd. In de programmeermodus kan
door herhaald op de LRN toets te drukken op de kanalen 2-4
geschakeld worden. Dit wordt door het knipperen van resp. de
LED’s 2-4 bevestigd. De uitgangen van de kanalen 1-4 worden
gelijktijdig met de LED’s 1 sec. aan- en uitgeschakeld.
CLR: De toets ca. 2 sec. ingedrukt houden. In deze tijd wordt het
geheugen gewist. (toestand bij levering). Aansluitend gaat de
ontvanger in de programmeermodus, wat door de knipperende
LED gesignaleerd wordt.
SCENE: Met een speciale Easyclick handzender kunnen
lichtscène’s geprogrammeerd en geschakeld worden
(zie bedieningsvoorschriften van de handzender).
Selectief wissen: Een toegewezen wandzender kan selectief
gewist worden. Daarvoor dient de programmeermodus via de LRN-
toets geactiveerd te worden. Dan om te wissen, een toets van de
betreffende wandzender activeren. Wordt de toets herkend, dan
wordt de betreffende wandzender uit het geheugen gewist.
In bedrijf nemen
Het PEHA Easyclick funksysteem met zenders en ontvangers is
modulair opgebouwd. Iedere zender kan een onbeperkt aantal
ontvangers gelijktijdig aansturen. De zenders hebben een vast
adres. Een zender dient met een ontvanger gesynchroniseerd
(geprogrammeerd) te worden. Iedere ontvanger kan door maximaal
30 zenders aangestuurd worden. Voor de programmering moeten
de ontvangers aangesloten zijn op het 230V net.
Bij spanningsuitval blijft de programmering gewaarborgd.
Montagevoorschriften en aanbevelingen: Monteer de Easyclick
ontvanger nooit in een metalen installatiedoos of in de nabijheid
van grotere metalen objecten. Ook is de montage op of in de
nabijheid van vloeren niet aan te bevelen.
De PEHA Easyclick-producten voldoen aan de EU-Richtlijnen en de R&TTE-Richtlijn 1999/
5/EC. De algemene regelgeving geldt voor alle EU-Landen en voor Zwitserland, IS en N.
Easyclick wandzenders: Art. Nr.: Art. Nr.:
-2 kanaals wandzender 95.450.xx FU-BLS 450 FU-BLS
-4 kanaals wandzender 95.455.xx FU-BLS 455 FU-BLS
Technische gegevens van Type 454 FU-E DE
Wettelijke bepalingen
De installatie van de ontvanger mag alleen geschieden door
geautoriseerd en vakbekwaam personeel. Het aansluiten van de
ontvanger mag alleen geschieden bij uitgeschakelde voedings-
spanning. Met onderstaande punten dient men rekening te houden:
- de geldende wetten, normen en voorschriften.
- de installatievoorschriften van de Easyclick-zender en-ontvanger.
- dat de bedieningsvoorschriften altijd gelden in combinatie met
de situatie ter plaatse.
Deze bedienings -en installatievoorschriften zijn onderdeel van
het geleverde apparaat en de garantiebepalingen. Deze altijd aan
de gebruiker overhandigen. De technische specificaties kunnen
zonder vooraankondiging gewijzigd worden.
In het geval van een defect kunt u het Easyclick-product samen
met een beschrijving van de klacht (gebruik, aangesloten last,
vastgestelde fout etc.) retourneren aan uw PEHA-groothandel.
Lichtnetaanluiting
230V ac / 50 Hz
LED 1-4
CLR-
toets
LRN-
toets
SCENE
Aansluitschema uitgangen
Aansluitschema
De plafond-inbouwontvanger heeft 4 uitgangen.
De uitgangen 1 – 3 zijn maakcontacten.
Uitgang 4 is een wisselcontact.
Op contacten mogen geen verschillende spanningen (b.v. 12V
dc en 230V ac) aangesloten worden. De voedingsspanning mag
met maximaal 10A afgezekerd worden.
L
L
12L
3
4
N N L L
