PEHA Easyclick 451 FU-E o.T. User manual

451-FU-Rev06_041216 1 / 3
Installations- und Bedienungsanleitung
1 Kanal UP-Schaltempfänger
für Easyclick-Sender
Art.Nr.: 451 FU-E o.T.
Programmierung
Paul Hochköpper GmbH & Co. KG · Postfach 1727 · D-58467 Lüdenscheid
Der Schaltempfänger gehört zu dem PEHA Easyclick Funksystem.
Die Funkübertragung erfolgt auf der europäisch harmonisierten
Frequenz von 868,3 MHz. Das Funksystem eignet sich besonders
gut für Einsatzfälle, in denen Stemmarbeiten nicht erwünscht sind,
wie z.B. bei Renovierungen, oder Erweiterungen von Installationen.
Der
UP-Schaltempfänger
wird über die Funksignale der Easyclick
Sender angesteuert und dient zum Schalten von verschiedenen
Verbrauchern wie z.B. Glühlampen, Hochvolthalogenlampen, EVGs
und induktiven Lasten.
Das PEHA Easyclick Funksystem mit Sendern und Empfängern
ist modular aufgebaut. Jeder Sender kann eine unbegrenzte Anzahl
von Empfängern gleichzeitig ansteuern. Die Sender haben eine
feste Adresse. Ein Sender muss auf einen Empfänger angelernt
(programmiert) werden. Jeder Empfänger kann von maximal 30
Sendern angesteuert werden. Zur eigentlichen Programmierung
müssen die Empfänger an das Netz angeschlossen sein.
Bei Stromausfall bleibt die Programmierung erhalten.
Inbetriebnahme
Montagevorschriften und Empfehlungen: Montieren Sie die
Easyclick Sender NIEMALS in ein Gehäuse aus Metall oder in
unmittelbarer Nähe von großen Metallobjekten. Auch eine Montage
auf dem Boden oder in Bodennähe ist nicht empfehlenswert.
Die PEHAEasyclick Produkte entsprechen den EU-Vorschriften und erfüllen im wesentlichen die R&TTE-
Richtlinie 1999/5/EC. Die Produkte dürfen in den EU-Ländern und in CH, IS und N verkauft werden.
Easyclick Wandsender: Art. Nr.: Art. Nr.:
-2 Kanal Wandsender 95.450.xx FU-BLS 450 FU-BLS
-4 Kanal Wandsender 95.455.xx FU-BLS 455 FU-BLS
Technische Daten Typ 451 FU-E o.T.
Art. Nr. 451 FU-E o.T.
Sendefrequenz 868,3 MHz
Spannungsversorgung 230V~ / 50 Hz
Anschlussdaten
Verbraucher
Glühlampe (ohmsche Last) 2500 W
Hochvolthalogenlampen 1250 W
induktive Last 600 VA
EVG-Last 3 Stk.
Umgebungstemperatur -20° bis +40°C
Lagertemperatur -40° bis +85°C
Prüfvorschriften IEC 669-2-1
Approbationen CE KEMA/KEUR
Schutzart IP 20
CLR-Taste
LRN-Taste
Programmier-
modus
Beispielschalt.
N N L L 1
N L
Selektives Löschen:
Ein einmal angelernter Sender kann selektiv
wieder gelöscht werden. Dazu wird der Programmiermodus über
die Taste LRN aktiviert. Dann muss zum Löschen des Senders
eine seiner Tasten gedrückt werden. Wird die Taste erkannt, ist
die Zuweisung des Senders gelöscht (Status LEDs = aus) und
der
Schaltempfänger
ist wieder im Programmiermodus.
Die Tasten LRN und CLR dienen der Programmierung des
UP-Schaltempfängers und haben dabei folgende Funktion:
LRN: Die Taste gedrückt halten. Nach ca. 0,3 s ist der Programmier-
modus aktiv was optisch durch das Blinken der LEDs bestätigt wird.
Mit dem Blinken wird parallel derAusgang je 1s ein- und ausgeschaltet.
CLR: Die Taste ca. 2 s gedrückt halten. In dieser Zeit wird der
Speicher komplett gelöscht (Auslieferungszustand).
Anschließend springt der UP-Schaltempfänger in den Programmier-
modus, was durch die blinkenden LEDs signalisiert wird.
Dem UP-Schaltempfänger können 30 Sender zugewiesen werden.
Der Speicher jedes Schaltempfängers ist bei Auslieferung leer.
Ein Sender darf im Programmiermodus nicht weiter als 5m vom UP-
Schaltempfänger entfernt sein, da der Empfänger dann mit einer
eingeschränkten Reichweite arbeitet. Befindet sich der Schalt-
empfänger im Programmiermodus blinken die LEDs und es kann ein
Sender angelernt werden. Durch das Drücken einer der Tasten des
Senders wird dem Schaltempfänger der Sender zugewiesen, wodurch
das Blinken der LEDs kurz stoppt. Am Status der LEDs lässt sich
erkennen, ob der Sender angelernt (LEDs ein) oder gelöscht (LEDs
aus) wurde. Unabhängig davon welche Taste des Senders gedrückt
wurde, ist mit dem Zuweisen des Senders seine komplette Funk-
tionalität angelernt worden. Ohne eine weitere Betätigung der Taste
eines Senders, verlässt der UP-Schaltempfänger den Programmier-
modus nach ca. 30 s selbstständig. Durch das Drücken der LRN-
Taste wird der Programmiermodus manuell beendet.
Die Installation des Empfängers darf nur von autorisiertem Fach-
personal durchgeführt werden. Beim Anschluss ist die Anlage
spannungsfrei zu schalten. Folgende Punkte sind zu berücksichtigen:
- die geltenden Gesetze, Normen und Vorschriften.
- der Stand der Technik zum Zeitpunkt der Installation.
- die Bedienungsanleitungen der Easyclick Sender und Empfänger.
- die Tatsache, dass eine Bedienungsanleitung nur allgemeine
Bestimmungen anführen kann und dass diese im Zusammenhang
mit einer spezifischen Anlage gesehen werden müssen.
Achtung!!
Die Module dürfen nicht in Verbindung mit Geräten benutzt
werden, die direkt oder indirekt menschlichen, gesundheits oder
lebenssichernden Zwecken dienen oder durch deren Betrieb
Gefahren für Menschen, Tiere oder Sachwerte entstehen können.
Die Bedienungsanleitung ist Bestandteil des Gerätes und unserer
Garantiebedingungen. Sie ist dem Benutzer zu überreichen.
Die technische Spezifikation der Geräte kann sich ohne vorherige
Ankündigung ändern. Im Falle eines Defekts können Sie Ihr PEHA
Easyclick Produkt zusammen mit einer klaren Beschreibung der
Reklamation (Art des Gebrauchs, angeschlossene Last, festge-
stellter Mangel usw.) an Ihren PEHA Großhändler senden.
Gesetzliche Bestimmungen
Reichweiten zwischen Sendern und Empfängern
Fernbedienbare Geräte wie z.B. TV, Video und Audio werden von
Easyclick-Sendern nicht beeinflusst. Sender brauchen nicht optisch
auf die Empfänger ausgerichtet werden. Die Reichweite zwischen
Sender und Empfänger beträgt im Haus ca. 30 m bei Durch-
dringung von 2 Mauerwänden. Im Freifeld werden Reichweiten
von ca. 300m erreicht. Der Sendebereich ist von den in dem
Gebäude eingesetzten Materialien abhängig.
Fehleranalyse bei Funkstörungen
Bei einer Neuanlage oder bei vorhandenen Anlagen:
• Prüfen Sie die Netzspannung der Empfänger.
• Prüfen Sie, ob der Empfänger einen Funkbefehl empfängt.
•
Prüfen Sie, ob der Empfänger gemäß Vorgabe angeschlossen ist.
• Prüfen Sie die Funktion der angeschlossenen Verbraucher.
• Löschen Sie am Empfänger alle programmierten Sender und
programmieren Sie den Empfänger neu.
Der Empfänger schaltet selbstständig EIN oder AUS:
• Dies kann geschehen, wenn innerhalb des Empfangbereichs
ein fremder Sender betätigt wird, der vorher ebenfalls im
Empfänger programmiert wurde.
• Löschen Sie alle Sender im Empfänger und programmieren Sie
die Funktionen neu.
Ein Sender funktioniert nicht:
• Nehmen Sie den Sender und gehen Sie in Richtung Empfänger.
• Prüfen Sie, ob der Empfänger einen Funkbefehl empfängt.
• Wenn das System bei reduzierdem Abstand funktioniert, wurde
der Sender außerhalb des Sendebereichs montiert, oder er wird
gestört. Montieren Sie den Sender an einen günstigeren Ort.
• Wenn das System mit dem Sender in der Hand funktioniert,
aber nicht auf der Wand, kann das auf Feuchtigkeit oder Metall
in der Wand hinweisen. Montieren Sie den Sender an einem
günstigeren Ort. Funktioniert das System immer noch nicht,
kontrollieren Sie die Programmierung, ggf. löschen Sie diese
und programmieren den Empfänger neu.
Mauerwerk
Verlust
20-40%
Holzwände/
Gipswände
Verlust 5-20%
Stahlbeton
Verlust
40-90%
Metallwände
Verlust
90-100%
DD

451-FU-Rev06_041216 2 / 3
GB
GB
Paul Hochköpper GmbH & Co. KG · Postfach 1727 · D-58467 Lüdenscheid
The switching receiver belongs to the PEHA Easyclick radio sys-
tem. The radio transmission is at the European harmonized fre-
quency of 868.3 MHz. The radio system is particularly suitable in
those instances where repairs are not wanted such as renovations,
retrofitting electrical systems or offices with mobile walls.
The UP switching receiver is control by radio signals from the
Easyclick transmitters and serves to switch different consumers
such as incandescent lamps, high-voltage halogen lamps, elec-
tronic ballast and inductive loads.
Startup
The PEHA Easyclick radio system with transmitters and receivers
comes in a modular design. Each transmitter can simultaneously
control an unlimited number of receivers. The transmitters have a
fixed address. The transmitters must be programmed on a receiver.
Each receiver can control a maximum of 30 transmitters. To do the
actual programming, the receivers must be connected to the net-
work. The programming is retained even in a power failure.
Mounting instructions and recommendations: NEVER mount
the Easyclick transmitter in a metal housing or directly next to large
metal objects. It is also not recommendable to mount the receivers
on the floor or close to the floor.
Legal Provisions
The receiver may only be installed by authorized professionals.
When connecting the system, shut off the power. The following
points must be observed:
- Follow applicable laws, standards and regulations.
- ensure the state of the art at the time of installation.
- follow the operating instructions for the Easyclick transmitters
and receivers.
- note that operating instructions can only provide general guide-
lines, and that they must be considered in the context of
a specific system.
Note:
The modules may not be used with devices that directly or indi-
rectly affect human health or safety, or that could endanger hu-
mans, animals or property.
The operating instructions are considered an essential part of the
device and our warrantee conditions. They must be provided to the
user. The technical design of the equipment can change without
prior notification. If a defect should be determined, you can return
your PEHA Easyclick product together with a clear description of
the problem (type of use, connected load, determined defect, etc.)
to your PEHA distributor.
Technical data for the type 451 FU-E o.T.
Easyclick Wall Transmitter: Art. No.: Art. No.:
- 2-channel wall transmitter 95.450.xx FU-BLS 450 FU-BLS
- 4-channel wall transmitter 95.455.xx FU-BLS 455 FU-BLS
PEHA Easyclick products meet EU specifications and essentially conform to R&TTE directive
1999/5/EC. The products may be sold in EU countries, Switzerland, Iceland and Norway.
Installation and Operating Instructions
1-channel UP switching receiver
for the Easyclick transmitter
Art. no.: 451 FU-E o.T.
Programming
The buttons LRN and CLR serve to program the UP switching
receiver and have the following function:
LRN: Press the button and hold it down. After approx. 0.3 s, pro-
gramming mode becomes active, and this is visually confirmed
when the LEDs flash. As they flash, the output is simultaneously
switched on and off for 1s.
CLR: The key is pressed approx. 2s. During this time, the memory
is completely deleted (condition upon delivery). Then the UP switch-
ing receiver changes to programming mode which is signaled by the
flashing LEDs.
30 transmitters can be assigned to the UP switching receiver.
The memory of each switching receiver is empty when delivered.
A transmitter may not be more than 5m from the UP switching
receiver in programming mode since the receiver then would operate
with a restricted range.
When the switching receiver is in programming mode, the LEDs
flash, and a transmitter can be entered.
By pressing one of the transmitter buttons, the transmitter is as-
signed to the switching receiver, and the LEDs briefly stop flashing.
The LED status identify if the transmitter has been saved (LEDs on)
or deleted (LEDs off). Independent of which transmitter button has
been pressed, the entire functionality of the transmitter is recorded
when it is assigned. If the transmitter button is not pressed again,
the UP switching receiver independently leaves the programming
mode after approx. 30s. Programming mode is left manually by
pressing the LRN button.
Selective deleting: A transmitter that has been saved can be
selectively deleted again. The programming mode is activated by
pressing the LRN button. One of the transmitter’s buttons has to
pressed to delete it. If the button is recognized, the transmitter
assignment is deleted (LED status = off), and the switching receiver
returns to programming mode.
Ranges between transmitters and receivers
Remote controlled devices such as TV, video and audio equipment
are not influenced by Easyclick transmitters. Transmitters do not
need to be visually facing the receivers. The range between the
transmitter and receiver in a house is approx. 30m if two walls are
between. The range extends up to 300m in a free field. The transmis-
sion range depends on the materials used in the building.
Error analysis in the case of radio interference
For a new or pre-existing system:
• Check the system voltage of the receiver.
• Check if the receiver receives a radio command.
• Check if the receiver is connected as specified.
• Check the operation of the connected consumers.
• Delete the all programmed transmitters in the receiver, and repro-
gram the receiver.
The receiver independently turns ON and OFF:
• This can occur when an outside transmitter is activated within the
receiver range that was previously programmed in the receiver.
• Delete all the transmitters in the receivers, and reprogram the
functions.
A transmitter does not work:
• Take the transmitter and move toward the receiver.
• Check if the receiver receives a radio command.
• If the system still works at a closer distance, the transmitter was
installed outside of the transmission range, or there was interfer-
ence. Mount the sensor at a better location.
• If the system works when you are holding the transmitter, but it
does not when it is on the wall, it may indicate that there is
moisture or metal in the wall. Mount the transmitter at a better site.
If the system still does not work, check the programming, delete
it if necessary, and reprogram the receiver.
Masonry
Loss
20-40%
Wood walls/
drywall
Loss 5-20%
Steel-reinforced
concrete
Loss 40-90%
Metal walls
Loss
90-100%
CLR button
Example circuit
LRN button
Programming
mode
N N L L 1
N L
Art. No. 451 FU-E o.T.
Transmission frequency 868.3 MHz
Power supply 230V~ / 50 Hz
Consumer connection data Incandescent lamp
(ohmic load) 2500 W
High-voltage halogen lamps 1250 W
inductive load 600 VA
Electronic ballast 3 units
Surrounding temperature -20° to +40°C
Storage temperature -40° to +85°C
Test specifications IEC 669-2-1
Certifications CE KEMA/KEUR
Degree of protection IP 20

451-FU-Rev06_041216 3 / 3
Art. Nr. 451 FU-E o.T.
Frequentie 868,3 MHZ
Voedingsspanning 250V ac /50 Hz
Aansluitgegevens van
de verbruikers
Gloeilampen
(ohmse belasting): 2500 W
Hoogvolthalogeenlampen: 1250 W
Inductieve belasting: 600 VA
EVSA’s: max. 3 st
Omgevingstemperatuur -20° tot +40°C
Opslagtemperatuur -40° tot +85°C
Testvoorschriften IEC 669-2-1
Keurmerken CE KEMA/KEUR
Beschermingsklasse IP 20
Beschrijving van de Easyclick UP-schakelontvanger
NL NL
In bedrijf nemen
Montagevoorschriften en aanbevelingen:
Monteer de Easyclick ontvanger nooit in een metalen installatie-
doos of in de nabijheid van grotere metalen objecten. Ook is de
montage op of in de nabijheid van vloeren niet aan te bevelen.
Easyclick wandzenders: Art. Nr.: Art. Nr.:
-2 kanaals wandzender 95.450.xx FU-BLS 450 FU-BLS
-4 kanaals wandzender 95.455.xx FU-BLS 455 FU-BLS
Technische gegevens van Type 451 FU-E o.T.
PEHA Elektro B.V. · Pieter Calandweg 58 · 6827 BK Arnhem · Tel.: 026 368
Installatie - en bedieningsvoorschriften
1- kanaal UP- schakelontvanger
voor Easyclick zender
Art.Nr.: 451 FU-E o.T.
De PEHA Easyclick-producten voldoen aan de EU-Richtlijnen en de R&TTE Richtlijn 1999/
5/EC. De algemene regelgeving geldt voor alle EU-Landen en voor Zwitserland, IS en N.
De UP-schakelontvanger is onderdeel van het PEHA-Easyclick
funksysteem. De signaaloverdracht geschiedt op de Europese
geharmoniseerde frequentie 868,3 MHZ. Het funksysteem is
uitermate geschikt voor toepassingen waarbij hak- en breekwerk
niet mogelijk of gewenst is. De UP-schakelontvanger wordt via
radiosignalen van de Easyclick wandzender aangestuurd en dient
t.b.v. het schakelen van verschillende verbruikers zoals gloeil-
ampen, hoogvolthalogeenlampen, elektronische voorschakel-
apparaten en inductieve lasten.
Het PEHA Easyclick funksysteem met zenders en ontvangers is
modulair opgebouwd. Iedere zender kan een onbeperkt aantal
ontvangers gelijktijdig aansturen. De zenders hebben een vast
adres. Een zender dient met een ontvanger gesynchroniseerd
(geprogrammeerd) te worden. Iedere ontvanger kan door maximaal
30 zenders aangestuurd worden. Voor de programmering moeten
de ontvangers aangesloten zijn op het 230V net. Bij spanningsuitval
blijft de programmering gewaarborgd.
Wettelijke bepalingen
De installatie van de ontvanger mag alleen geschieden door
geautoriseerd en vakbekwaam personeel. Het aansluiten van de
ontvanger mag alleen geschieden bij uitgeschakelde voedings-
spanning. Met onderstaande punten dient men rekening te houden:
- de geldende wetten, normen en voorschriften.
- de installatievoorschriften van de Easyclick-zender en-ontvanger.
- dat de bedieningsvoorschriften altijd gelden in combinatie met
de situatie ter plaatse.
Deze bedienings -en installatievoorschriften zijn onderdeel van
het geleverde apparaat en de garantiebepalingen. Deze altijd aan
de gebruiker overhandigen. De technische specificaties kunnen
zonder vooraankondiging gewijzigd worden.
In het geval van een defect kunt u het Easyclick-product samen
met een beschrijving van de klacht (gebruik, aangesloten last,
vastgestelde fout etc.) retourneren aan uw PEHA-groothandel.
CLR-toets
Aansluitvoorbeeld
N N L L 1
N L
LRN-toets
programmeer-
modus
De programmering
De toetsen LRN en CLR dienen voor de programmering en hebben
de volgende functies:
LRN: De toets ingedrukt houden. Na ca. 0,3 sec is de
programmeer- modus actief wat optisch door het knipperen van
de LED’s bevestigd wordt. Samen met het knipperen wordt
gelijktijdig de uitgang telkens 1 sec. aan- en uitgeschakeld.
CLR: De toets ca. 2 sec. ingedrukt houden. In deze tijd wordt het
geheugen gewist (toestand bij levering). Aansluitend gaat de
ontvanger in de programmeermodus, wat door de knipperende
LED’s gesignaleerd wordt.
Aan de ontvanger kunnen maximaal 30 zenders toegewezen
worden. Het geheugen van iedere ontvanger is bij uitlevering leeg.
Een zender mag in de programmeermodus niet meer dan 5 meter
van de ontvanger verwijderd zijn, daar de ontvanger dan met een
gereduceerde reikwijdte werkt.
Staat de ontvanger in de programmeermodus, dan knipperen de
LED’s en kan een wandzender geprogrammeerd worden.
Door het indrukken van een van de toetsen van de wandzender
wordt de UP-schakelontvanger toegewezen, waarna het knipperen
van de LED’s voor een korte tijd stopt. Aan de status van de LED’s
is te zien of de zender geprogrammeerd (LED’s aan) of gewist
(LED’s uit) is. Daarna gaan de LED’s weer knipperen en kan een
volgende wandzender toegewezen worden. Onafhankelijk van het
indrukken van een UIT of een AAN toets is met het toewijzen van
een wandzender de complete functionaliteit geprogrammeerd.
Indien er geen volgende toets van een wandzender ingedrukt wordt,
stopt na ca. 30 sec. de programmeermodus vanzelf. Door het
bedienen van de LRN-toets wordt de programmeermodus
handmatig beëindigd.
Selectief wissen: Een toegewezen wandzender kan selectief
gewist worden. Daarvoor dient de programmeermodus via de LRN
toets geactiveerd te worden. Dan om te wissen, een toets van de
betreffende wandzender activeren. Wordt de toets herkend, dan
wordt de betreffende wandzender uit het geheugen gewist.
Reikwijdte tussen zender en ontvanger
Andere apparaten zoals TV, video en audio worden niet door
Easyclick zenders beïnvloed. Zenders hoeven niet optisch op de
ontvangers te worden gericht. De reikwijdte tussen zender en
ontvanger is binnenshuis ongeveer 30 m incl. 2 gemetselde
wanden. In het vrije veld is het bereik ongeveer 100 m. Het
bereik in gebouwen is afhankelijk van de toegepaste materialen.
Metselwerk
Verlies
20-40%
Hout- en
gipswanden
Verlies 5-20%
Staalbeton
gipswanden
Verlies 5-20%
Metaalwanden
Verlies
90-100%
Foutanalyse bij storingen
- Test of de voedingspanning aanwezig is.
- Test of de ontvanger een bericht ontvangt.
- Test of de ontvanger volgens de voorschriften is aangesloten.
- Test de aangesloten verbruiker.
- Wis de programmering geheel, en programmeer opnieuw.
De ontvanger schakelt vanzelf AAN of UIT:
- Dit kan gebeuren, indien een andere zender voordien op
dezelfde ontvanger is geprogrammeerd.
- Wis alle zenders in de ontvanger en programmeer opnieuw.
Een zender functioneert niet:
- Neem de zender en ga richting ontvanger.
- Test of de ontvanger een bericht ontvangt.
- Indien de ontvanger nu wel functioneert, is de zender buiten
het bereik van de ontvanger gemonteerd, of de zender wordt
gestoord. Monteer de zender op een gunstiger plaats.
- Indien de zender op de wand niet voldoende functioneert, kan
dit duiden op een vochtige muur of op metaal in de wand.
Monteer de zender op een gunstiger plaats.
- Indien het systeem nog steeds niet functioneert, wis dan de
programmering in zijn geheel en programmeer de ontvanger
opnieuw.
Table of contents
Languages:
Other PEHA Receiver manuals

PEHA
PEHA 452 FU-EP JR UP o.A. User manual

PEHA
PEHA Easyclick Plus 452 FU-EP JR o.T User manual

PEHA
PEHA Easyclick 452 FU-E JR o.T. User manual

PEHA
PEHA 451 FU-EP UP o.A. User manual

PEHA
PEHA Honeywell DCF-77 User manual

PEHA
PEHA Easyclick Series User manual

PEHA
PEHA 454 FU-E DE User manual

PEHA
PEHA enocean Easyclick Plus 451 FU-BEP DAB User manual

PEHA
PEHA 454 FU-E REG User manual
Popular Receiver manuals by other brands

Nice
Nice TTD0110 Instructions and warnings for installation and use

Levn

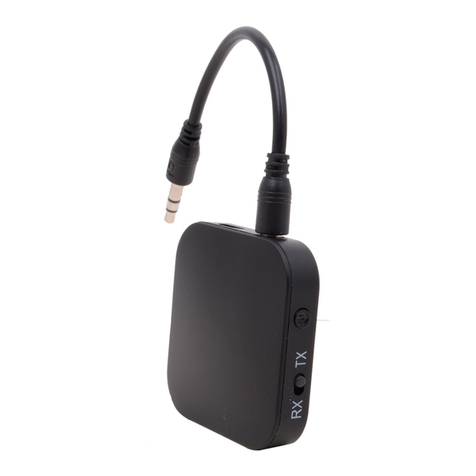

Levn BTI 020V operating instructions

Sony
Sony STR-DE325 User Manual Addendum Reference

Panasonic
Panasonic CQVA70EU - CAR AUDIO/VIDEO SYS operating instructions

Tecsun
Tecsun R-108 Operation manual

Onkyo
Onkyo TX-NR5100 instruction manual
