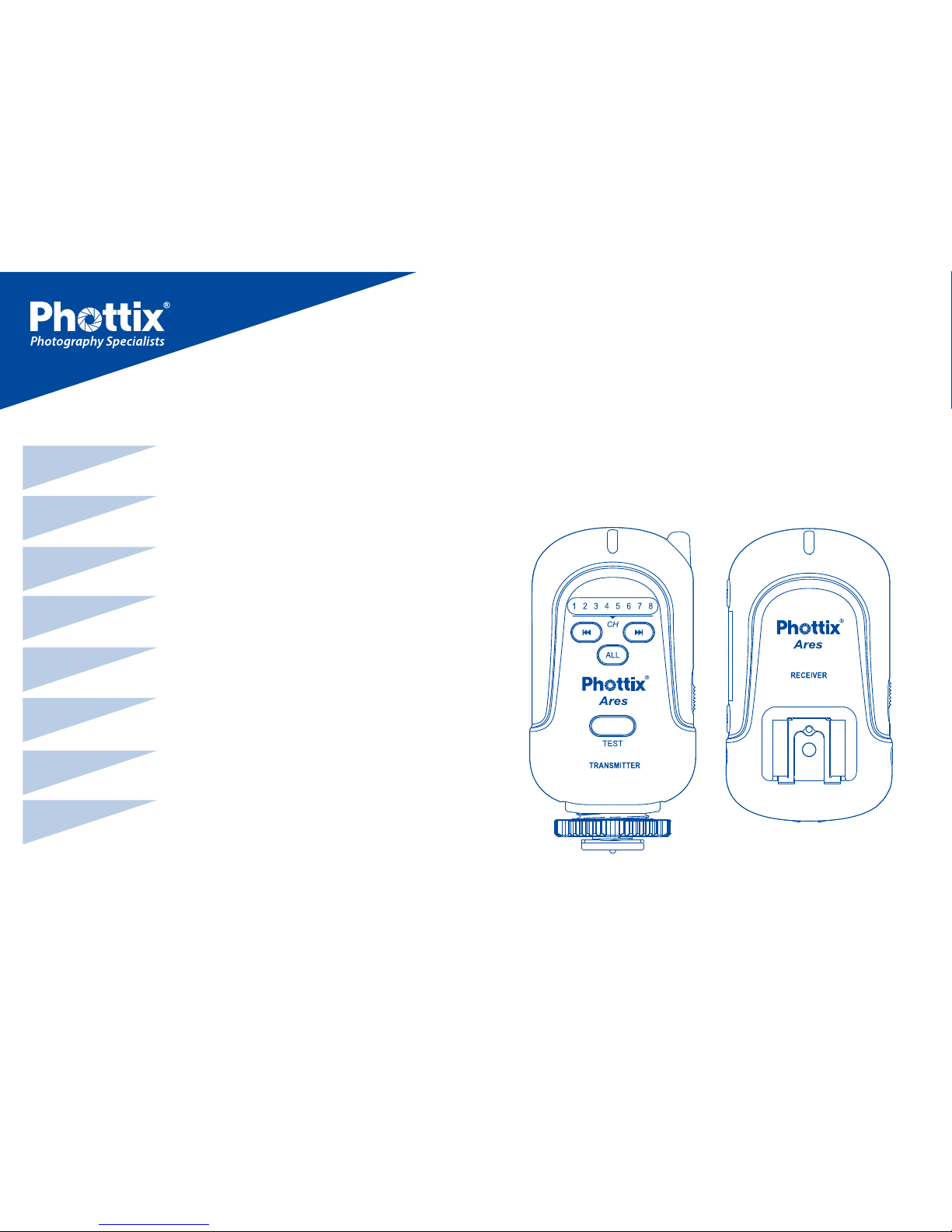

Phottix Ares Flash Trigger
Instructions

Parts

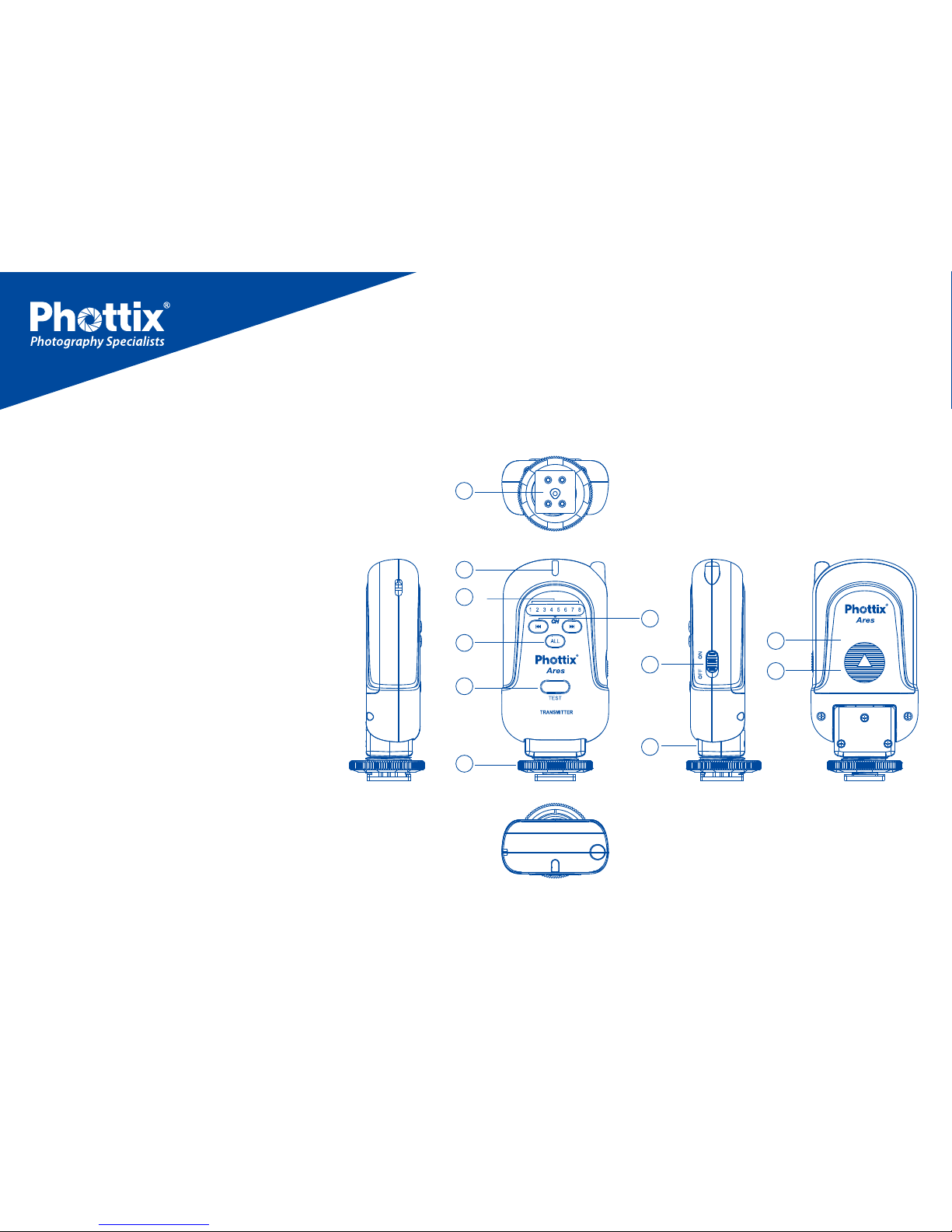

Transmitter
1. Status LED
2. Channel Numbers
3. Channel Adjustment Buttons
4. Fire All Button
5. Test Button
6. Swivel Rotator
7. Locking Ring
8. Camera Hot Shoe Connection
9. Power Switch
10. Battery Cover
11. Battery Compartment
2
1
2
3
4
5
7
8
9
6
10
11

3

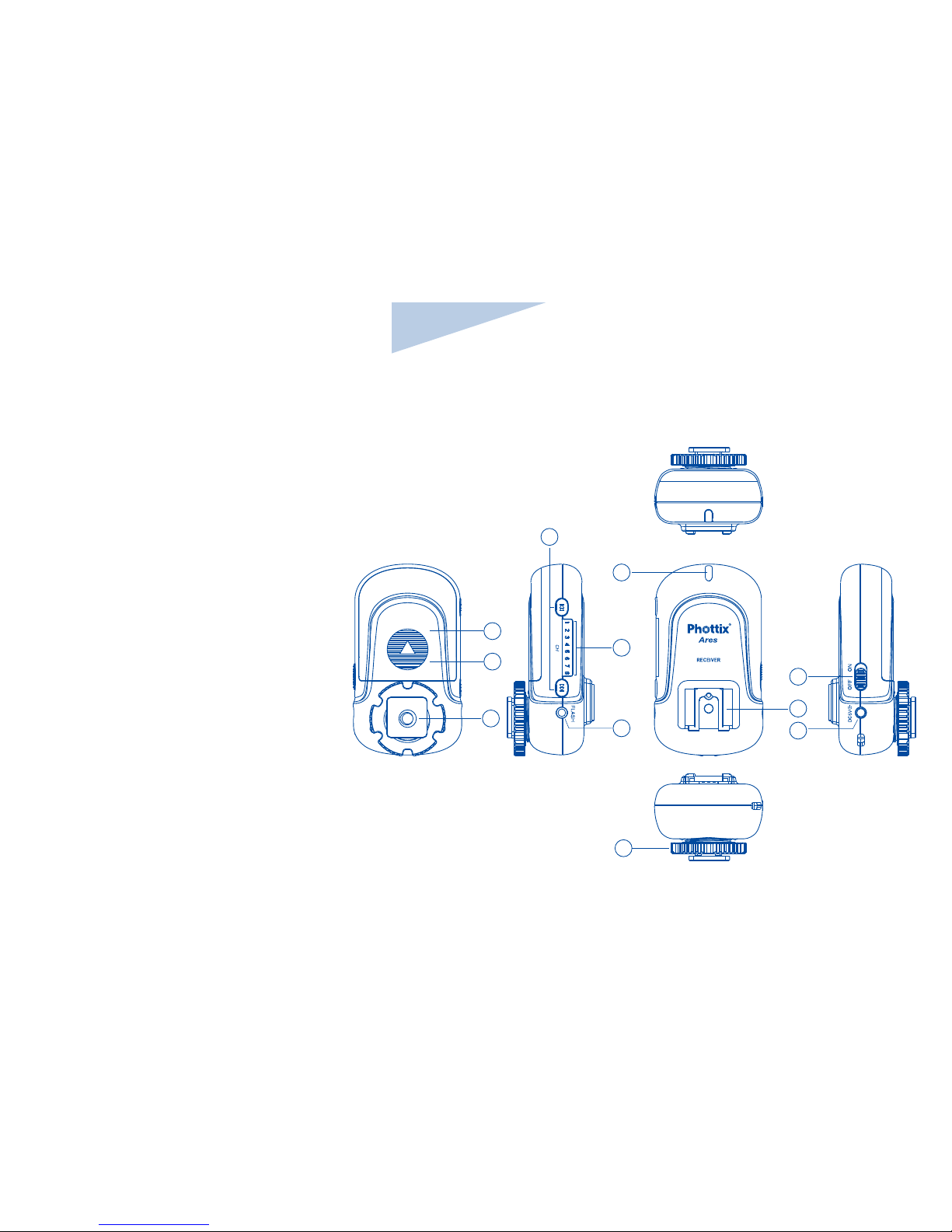

Receiver
1. Status LED
2. Hot Shoe Connection
3. Power Switch
4. DC Power Port
5. Channel Numbers
6. Channel Adjustment Buttons
7. 3.5mm Output Port
8. Battery Cover
9. Battery Compartment
10. Locking Ring
11. Cold Shot / Tripod Lug
En INSTRUCTION MANUAL
1
5
6
9
8
2
10
11
3
4
7

4
1. Phottix Ares receivers are designed to work in
camera and ash manual mode and have no
TTL functions.
2. Phottix Ares receivers will re hot shoe ashes
that are triggered from the center contact pin.
Some third party ashes that trigger from
auxiliary hot shoe pins will not trigger when
used on the Ares receiver hot shoe. Flashes will
trigger via sync cable if the ash has a sync port.
Tip: Turn o all devices – ashes/strobes,
cameras, and Phottix Ares transmitters and
receivers - when connecting and disconnecting
devices.
Please Note
1. Press the battery cover in while pushing it
away from the Ares transmitter or receiver. The
battery cover will snap open.
2. Remove the battery cover from the Ares.
3. Insert AA batteries as shown inside the
battery compartment.
4. Replace the battery cover and push back into
the locked position.
Inserting Batteries
1. The Transmitter Test Button will test re
remote ashes/strobes.
2. To Test: Press the Transmitter Test Button –
ashes/strobes connected to Phottix Ares
receivers on the same channel will re.
Test Button

5
En INSTRUCTION MANUAL
1. The Status LED on the front of the Phottix
Ares transmitter will ash green approximately
every one second when in standby mode. It will
turn red when a signal is being transmitted.
2. The Status LED on the Phottix Ares receiver
will ash green approximately every one
second while in standby mode. The LED will
turn red when a signal is received from the
transmitter.
3. When battery power is low the Status LED on
the transmitter or receiver will quickly ash red
indicating low power and the need to change
batteries.
Status LED
1. The Phottix Ares has eight channel settings.
2. Press the Channel Adjustment Buttons (left
or right) on the transmitter or receiver to set
the channel.
3. Channel Numbers 1 to 8 will illuminate on
the transmitter or receiver to indicate which
channel the device is set to.
4. Phottix Ares transmitters will only trigger
receivers set to the same channel.
Setting Channels
1. To turn on the Phottix Ares transmitter or
Turning Transmitter and Receiver
On/O
receiver - move the power switch to the “ON”
position.
2. To turn o the Phottix Ares transmitter or
receiver - move the power switch to the “OFF”
position.

6
1. To re all ashes or strobes on receivers set to
dierent channels press the Fire All Button on
the transmitter.
2. The Channel Numbers 1 to 8 will illuminate.
3. All nearby Ares receivers set to any channel in
standby mode will re connected ashes/
strobes.
4. To turn o Fire All mode press the Fire All
Button. The channel selection will revert to its
previous setting.
Fire All Channels Switch
1. Turn o the camera and Phottix Ares transmit-
ter.
2. Slide the Ares transmitter into the camera’s
The Phottix Ares transmitter can be used in an
up or down position.
1. To lower the transmitter: After mounting,
gently push the Ares transmitter forward to use
in the down position. The transmitter will lock
in place in the down position.
2. To raise the transmitter: gently pull the Ares
transmitter up. The transmitter will lock in
place in the up position.
Connecting the transmitter to the
camera hot shoe
Raising and Lowering the
Transmitter
hot shoe mount.
3. Turn the Ares locking ring until tight.
4. Turn on the camera, Ares transmitter and set
the shooting mode to Manual.

7
En INSTRUCTION MANUAL
1. Turn o the ash/strobe and the Phottix Ares
receiver.
2. Connect a cable to the receiver’s 3.5 mm Sync
Port.
3. Connect the opposite end of the cable to a
ash or studio strobe (A 6.3 mm adapter is
included for studio strobes with larger ports).
4. Turn on the ash/strobe and the Phottix Ares
receiver. Set the ash/strobe to Manual mode.
* It is not unusual for the ash to discharge once
after turning on the Phottix Ares.
Connecting a ash/strobe to the
Ares receiver by sync cable
1. Turn o the ash and the Phottix Ares
receiver.
2. Slide the ash into the receiver’s hot shoe
mount.
3. Lock the ash with the ash’s locking mecha-
nism.
4. Turn on the ash and the Phottix Ares
receiver.
5. Set the ash to Manual mode.
* It is not unusual for the ash to discharge once
after turning on the Phottix Ares.
Connecting a ash to the Ares
Receiver hot shoe

8
Technical Specs
Transmitter
Frequency: 2.4 GHz
Range: 200m +
Channel: 8 channels and Fire All Function
Power: 2 x AA batteries (Transmitter and Receiver), 5V DC (Receiver)
Max sync speed: 1/250 sec*
Antenna: internal antenna
Working Temperature: 0℃～+40℃
Working Humidity: 35﹪～95﹪RH
* On compatible cameras/ashes
Input Voltage: 2.2-3.2V
Current: Maximum Working Current ≤45mA, Standby Current: 7mA (single channel), 27mA (all channels),
O Current Info: 0mA
Dimensions: 104mmx50mmx35mm
Weight: With batteries: 108g, Without batteries: 61g
Receiver
Input Voltage: 2.2-3.2V (DC Input Voltage :5V)

9
En INSTRUCTION MANUAL
Current: Maximum Working Current ≤26mA, Standby Current≤15mA, O Current Info: 0mA
Ports: 3.5mm sync port, hot shoe output
Dimensions: 88mmx50mmx40mm
Weight: With batteries: 108g, Without batteries: 61g

10
- This product is a precise electronic instrument.
Do not expose to damp environments or dust.
- Do not drop or crush.
- Do not disassemble.
- Do not use harsh chemical(s) or solvents to
clean the body. Use a soft cloth or lens paper.
- Interference: The Phottix Ares transmits and
receives radio signals at 2.4 GHz. Its
performance can be aected by electrical
current, magnetic elds, radio signals, wireless
routers, cellular phones, and other electronic
devices. Environmental objects, such as large
buildings or walls, trees, fences, or cars can also
aect performance. If your Ares receiver will not
trigger move its location slightly.
Warnings

FCC Notes
11
En INSTRUCTION MANUAL
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two
conditions: (1) this device may not cause harmful
interference, and (2) this device must accept any
interference received, including interference that
may cause undesired operation.
Changes or modications not expressly approved
by the party responsible for compliance could
void the user’s authority to operate the
equipment.
NOTE: This equipment has been tested and
found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide
reasonable protection against harmful interfer-
ence in a residential installation.
This equipment generates, uses and can
radiate radio frequency energy and, if not
installed and used in accordance with the
instructions, may cause harmful interference to
radio communications.
However, there is no guarantee that interfer-
ence will not occur in a particular installation. If
this equipment does cause harmful interfer-
ence to radio or television reception, which can
be determined by turning the equipment o
Company: Phottix (HK) Ltd.
For Transmitter
Name: Phottix Ares Wireless Flash Trigger
ModelNumber: Ares
FCC ID: P9M-ARES

12
and on, the user is encouraged to try to correct
the interference by one or more of the following
measures:
--Reorient or relocate the receiving antenna.
--Increase the separation between the
equipment and receiver.
--Connect the equipment into an outlet on a
circuit dierent from that to which the receiver
is connected.
--Consult the dealer or an experienced radio/TV
technician for help.
This device complies with Part 15 of the FCC
Rules. Operation is subject to the following two
conditions: (1) this device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference that may cause undesired
operation.
For Receiver

13
Bestandteile
Sender
1. Status LED
2. Kanalanzeige
3. Kanal-Auswahltasten
4. Fire-All-Taste
5. Testtaste
6. Kippgelenk
7. Blitzschuh Feststellrad
8. Kamera Blitzfußanschluss
(Standard Hot Shoe)
9. Powerschalter
10. Batteriefachabdeckung
11. Batteriefach
1
2
3
4
5
7
8
9
6
10
11

14
Empfänger
1. Status LED
2. Blitzschuhanschluss (Standard Hot Shoe)
3. Powerschalter
4. DC Powerbuchse
5. Kanalanzeige
6. Kanal-Auswahltasten
7. 3,5mm Synchronbuchse
8. Batteriefachabdeckung
9. Batteriefach
10. Blitzschuh Feststellrad
11. Stativanschluss 1/4”,
Standard Cold Shoe
De BENUTZERHANDBUCH
1
5
6
9
8
2
10
11
3
4
7

15
1. Phottix Ares Empfänger sind für den manuel-
len Modus der Kamera und des Blitzes konzipi-
ert und arbeiten nicht im TTL-Modus.
2. Phottix Ares Empfänger lösen die Blitzgeräte
über den Mittenkontakt aus. Einige Blitzgeräte
von Drittanbietern können nicht über den
Mittenkontakt ausgelöst werden, benutzen Sie
hier bitte den Synchronanschluss (falls vorhan-
den) per Kabelverbindung.
Hinweis: Schalten Sie alle Geräte aus.
Kamera, Blitzgeräte und Phottix Ares
(Empfänger/Sender) müssen während der
Montage/Demontage ausgeschaltet sein.
Bitte beachten
1. Drücken und schieben Sie den Batteriefach-
Batterien einsetzen
1. Die Testtaste löst angeschlossene Blitzgeräte
zum Testen aus, dazu muss keine Kamera
angeschlossen sein.
2. Testvorgang: Drücken Sie die Testtaste am
Sender - Blitzgeräte, die am Phottix Ares
Empfänger angeschlossen sind und den selben
Kanal eingestellt haben, werden ausgelöst.
Testtaste
deckel vom Sender oder Empfänger weg, um
das Batteriefach zu önen.
2. Entfernen Sie den Batteriefachdeckel vom
Ares Sender oder Empfänger.
3. Setzen Sie die AA/Mignon Batterien/Akkus in
das Batteriefach ein (auf korrekte Polarität
achten).
4. Verschließen Sie das Batteriefach mit dem
Batteriefachdeckel bis er einrastet.

16
1. Die Status LED des Phottix Ares Senders blinkt
sekündlich grün wenn der Sender eingeschaltet
ist (Standby-Modus). Die LED leuchtet rot, wenn
ein Signal übertragen wird.
2. Die Status LED des Phottix Ares Empfängers
blinkt sekündlich grün wenn der Empfänger
eingeschaltet ist (Standby-Modus). Die LED
leuchtet rot, wenn der Empfänger ein Signal
vom Sender empfängt.
3. Wenn die Status LED schnell rot blinkt, sind
die Batterien/Akkus sehr schwach und sollten
schnellstmöglich gewechselt werden.
Status LED
1. Der Phottix Ares verfügt über 8 Kanäle.
2. Wählen Sie mit den Kanal-Auswahltasten
(rechts/links) den Kanal am Sender und Emp-
fänger aus.
3. Die Kanalnummern 1-8 leuchten am
Sender/Empfänger auf, somit kann der
eingestellte Kanal erkannt werden.
4. Phottix Ares Sender lösen nur die Empfän-
ger aus, die sich im selben Kanal benden
(außer im Fire-All-Modus).
Kanäle einstellen
1. Zum Einschalten des Phottix Ares Senders
oder Empfängers schalten Sie den Powerschal-
Sender und Empfänger
ein-/ausschalten
De BENUTZERHANDBUCH
ter auf „ON “.
2. Zum Ausschalten des Phottix Ares Senders
oder Empfängers schalten Sie den Powerschal-
ter auf „OFF“.

17
1. Kamera und Phottix Ares Sender ausschalten.
2. Schieben Sie den Ares Sender in den
Blitzschuh der Kamera.
3. Ziehen Sie das Feststellrad am Ares fest.
Ares Sender mit Kamera verbinden
Der Phottix Ares kann in aufrechter oder
liegender Position verwendet werden.
1. Liegende Position: Nach der Montage kann
der Sender in die liegende Position gekippt
werden bis er einrastet.
2. Aufrechte Position: Kippen Sie den Ares
Sender in die aufrechte Position bis er
einrastet.
Position des Ares Senders verstellen
1. Schalten Sie das Blitzgerät und den Phottix
Ares Empfänger aus.
Blitzgerät mit Ares Empfänger
verbinden
1. Um alle Blitze, auch auf unterschiedlichen
Kanälen auszulösen, drücken Sie die Fire-All-
Taste.
2. Die Kanalnummern 1-8 leuchten auf.
3. Alle Ares Empfänger in Reichweite, die sich im
Standby-Modus benden werden ausgelöst.
4. Zum Ausschalten des Fire-All-Modus drücken
Sie die Fire-All-Taste. Die Kanalauswahl wird auf
die vorherige Einstellung zurückgesetzt.
Alle Kanäle auslösen - Fire-All-
Funktion
4. Schalten Sie die Kamera und den Phottix
Ares ein und wählen Sie an der Kamera den
manuellen Modus (siehe Kamerahandbuch).

18
1. Schalten Sie das Blitzgerät und den Phottix
Ares Empfänger aus.
2. Stecken Sie den Stecker des Kabels in die
Blitzgerät mit Ares Empfänger via
Sync-Kabel verbinden
De BENUTZERHANDBUCH
2. Schieben Sie das Blitzgerät auf den Blitzschuh
des Empfängers.
3. Fixieren Sie den Blitz mit dem eventuell
vorhandenen Locksystem.
4. Schalten Sie das Blitzgerät und den Phottix
Ares Empfänger ein.
5. Wählen Sie im Menü des Blitzgerätes den
manuellen Modus (Empfänger überträgt keine
TTL-Daten).
* Hinweis: Beim Einschalten des Phottix Ares
kann es zu einer Blitzauslösung kommen.
3,5mm Synchronbuchse des Empfängers.
3. Stecken Sie den Stecker am anderen Ende des
Kabels in die 3,5mm Synchronbuchse des
Blitzgerätes. Ein 6,3mm Adapter für Studioblitze
mit einer 6,3mm Buchse ist im Lieferumfang
enthalten.
4. Schalten Sie das Blitzgerät und den Phottix
Ares Empfänger ein. Wählen Sie im Menü des
Blitzgerätes den manuellen Modus (siehe
Handbuch des Blitzes).
* Hinweis: Beim Einschalten des Phottix Ares
kann es zu einer Blitzauslösung kommen.

19
Technische Daten
Frequenz: 2,4GHz
Reichweite: bis zu 200m
Kanäle: 8 und Fire-All-Funktion
Batterien/Akkus: 2 x AA/Mignon (Sender und Empfänger), 5V DC Empfänger
Max Sync Speed: 1/250 sec*
Antenne: intern
Arbeitstemperatur: 0°C bis +40°C
Arbeitsluftfeuchtigkeit: 35% bis 95% RH
* für kompatible Kameras/Blitzgeräte
Sender
Eingangsspannung: 2,2-3,2V
Strom: maximal ≤45mA, Standby 7mA (ein Kanal), 27mA (alle Kanäle), ausgeschaltet: 0mA
Maße: 104 x 50 x 35mm
Gewicht: mit Batterien: 108g, ohne Batterien: 61g
Empfänger
Eingangsspannung: 2,2-3,2V (DC Eingangsspannung: 5V)
Current: Maximum Working Current ≤26mA, Standby Current≤15mA, O Current Info: 0mA

20
De BENUTZERHANDBUCH
Ports: 3.5mm sync port, hot shoe output
Dimensions: 88mmx50mmx40mm
Weight: With batteries: 108g, Without batteries: 61g
