Pilz PNOZ XV3 User manual

- 1 -
Safety Regulations
• The unit may only be installed and
operated by personnel who are familiar
with both these instructions and the current
regulations for safety at work and accident
prevention. Follow VDE and local
regulations especially as regards
preventative measures.
• Transport, storage and operating con-
ditions should all conform to EN 60068-
2-6.
• Any guarantee is void following opening of
the housing or unauthorised modifications.
• The unit should be panel mounted,
otherwise dampness or dust could lead to
function impairment.
• Adequate protection must be provided on
all output contacts especially with
capacitive and inductive loads.
Sicherheitsbestimmungen
• Das Gerät darf nur von Personen installiert
und in Betrieb genommen werden, die mit
dieser Betriebsanleitung und den gel-
tenden Vorschriften über Arbeitssicherheit
und Unfallverhütung vertraut sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen.
• Beim Transport, der Lagerung und im
Betrieb die Bedingungen nach EN 60068-
2-6 einhalten (s. technische Daten).
• Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche Ge-
währleistung.
• Montieren Sie das Gerät in einen Schalt-
schrank; Staub und Feuchtigkeit können
sonst zu Beeinträchtigungen der Funktio-
nen führen.
• Sorgen Sie an allen Ausgangskontakten
bei kapazitiven und induktiven Lasten für
eine ausreichende Schutzbeschaltung.
Conseils préliminaires
• La mise en oeuvre de l’appareil doit être
effectuée par une personne spécialisée en
installations électriques, en tenant compte
des prescriptions des différentes normes
applicables (NF, EN, VDE...) notamment
au niveau des risques encourus en cas de
défaillance de l’équipement électrique.
• Respecter les exigences de la norme
EN 60068-2-6 lors du transport, du
stockage et de l'utilisation de l'appareil.
• L’ouverture de l’appareil ou sa modification
annule automatiquement la garantie.
• L’appareil doit être monté dans une ar-
moire; l’humidité et la poussière pouvant
entraîner des aléas de fonctionnement.
• Vérifiez que le pouvoir de coupure des
contacts de sortie est suffisant en cas de
circuits capacitifs ou inductifs.
Bestimmungsgemäße Verwendung
Das Sicherheitsschaltgerät erfüllt Forderun-
gen der EN 60947-5-1, EN 60204-1 und
VDE 0113-1 und darf eingesetzt werden in
Anwendungen mit
• NOT-AUS-Tastern
• Schutztüren
Gerätebeschreibung
Das NOT-AUS-Schaltgerät ist in einem
P-97-Gehäuse untergebracht. Es steht eine
Ausführung für den Betrieb mit 24 V AC und
24 V DC zur Verfügung.
Merkmale:
• Relaisausgänge, unverzögert:
3 Sicherheitskontakte (S), zwangsgeführt
• Relaisausgänge, rückfallverzögert:
2 Sicherheitskontakte (S), zwangsgeführt,
mit einstellbarer oder fester Rückfallver-
zögerung (geräteabhängig)
• Statusanzeigen für Versorgungsspannung,
Schaltzustand aller Ausgangsrelais und
Startkreis
• Anschluss für NOT-AUS-Taster, Sicher-
heitsendschalter oder Schutztürschalter
und für externen Starttaster
• redundante Ausgangsschaltung
• ein- oder zweikanaliger Betrieb
• Rückführkreis zur Überwachung externer
Schütze
Das Schaltgerät erfüllt folgende Sicherheits-
anforderungen:
• Die Sicherheitseinrichtung bleibt auch in
folgenden Fällen wirksam:
- Spannungsausfall
- Ausfall eines Bauteils
- Spulendefekt
- Leiterbruch
- Erdschluss
• Bei jedem Ein-Aus-Zyklus Überprüfung, ob
die Ausgangsrelais des Sicherheitsgerätes
richtig öffnen und schließen
Authorised Applications
The safety relay meets the requirements of
EN 60947-5-1, EN 60204-1 and VDE 0113-1
and may be used in applications with
• E-STOP pushbuttons
• Safety gates
Description
The Emergency Stop Relay is enclosed in a
P-97 housing. The version available is for
24 V DC and 24 V AC operation.
Features:
• Relay Outputs, instantaneous
3 safety contacts (n/o), positive-guided
• Relay outputs, delay-on de-energised:
2 safety contacts (n/o), positive-guided
with adjustable or fixed delay-on de-
energisation (dependent on unit)
• LED for Operating Voltage, LED's for
switching positions of all output relays and
reset circuit
• Connection for Safety limit switches,
Emergency stop buttons or safety gate
switches and for external reset buttons
• Output circuit is redundant
• Single or two channel operation
• Feedback control loop for monitoring
external contactors/relays
The relay complies with the following safety
requirements:
• The Emergency Stop Relay prevents
machine operation in the following cases:
- Power supply failure
- Component failure
- Coil defect in a relay
- Cable break
- Earth fault
• The correct opening and closing of the
Safety Gate limit switches and the safety
function output relays is tested
automatically in each on-off cycle
Domaines d’utilisation
Le bloc logique de sécurité satisfait aux
exigences des normes EN 60947-5-1,
EN 60204-1 et VDE 0113-1 et peut être
utilisé dans des applications avec des:
• poussoirs d'arrêt d'urgence
• protecteurs mobiles
Description de l'appareil
Inséré dans un boîtier P-97, le bloc logique
de sécurité PNOZ XV2 est disponible en
24 V DC et 24 V AC.
Caractéristiques :
• Contacts de sortie instantanés :
3 contacts à fermeture de sécurité (F).
• Contacts de sortie temporisés :
2 contacts à fermeture de sécurité (F),
temporisés à la retombée avec tempori-
sation réglable ou fixe (suivant appareil)
• LED d'indication présence tension, LEDs
de visualisation des relais internes et du
circuit de réarmement
• Bornes de raccordement pour poussoirs
AU, fins de course de sécurité ou
interrupteurs de position et poussoir de
validation externe.
• Sorties redondantes.
• Commande par un ou deux canaux.
• Boucle de retour pour l'auto-contrôle de
contacteurs externes.
Le relais répond aux exigences suivantes :
• La sécurité est garantie, même dans les
cas suivants :
- Défaillance tension
- Défaillance d'un composant
- Défaillance bobine
- Défaut soudure
- Défaut de masse
• Vérification à chaque mise en route du bon
fonctionnement des relais internes
20 185-04
PNOZ XV3
4D Betriebsanleitung
4GB Operating instructions
4F Manuel d'utilisation
4E Instrucciones de uso
4I Istruzioni per l`uso
4NL Gebruiksaan ijzing

- 2 -
Function Description
The relay PNOZ XV3 provides a safety-
oriented interruption of a safety circuit. When
the operating voltage is supplied the LED
"POWER" is illuminated. The unit is ready
for operation, when the reset circuit S13-S14
is closed or a reset contact at S33-S34 was
opened and closed again. The status
indicator "START" illuminate.
• Input Circuit closed (e.g. the Emergency
Stop button is not pressed):
Relays K1, K2, K3 and K4 energise and
retain themselves. The status indicators
for "CH.1", "CH.2" and "CH.1(t)", CH.2(t)"
illuminate. The safety contacts (13-14/23-
24/33-34/47-48/57-58) are closed.
• Input Circuit is opened (e.g. Emergency
Stop is pressed)
Relays K1 and K2 de-energise. The status
indicators for "CH.1" and "CH.2" go out.
The safety contacts 13-14/23-24 and 33-
34 will be opened (redundant). Following
the delay-on de-energisation period, relays
K3 and K4 de-energise. The safety
contacts 47-48 and 57-58 opens and the
LED "CH.1(t)" and "CH.2(t)" extinguish.
The unit may only be reset once the delay-
on-de-energisation period has lapsed and all
input circuits and safety contacts are closed.
Interruption of Delay-on De-energisation:
By opening the contact Y39-Y40 i.e. pressing
a button connected the set delay-on de-
energisation will be interrupted and the safety
contacts 47-48 and 57-58 will open
immediately.
Operating Modes
• Single-channel operation: Input wiring
according to VDE 0113 and EN 60204, no
redundancy in the input circuit, earth faults
are detected in the emergency stop circuit.
• Two-channel operation: Redundancy in the
input circuit, earth faults in the Emergency
Stop circuit and shorts across the emer-
gency stop push button are also detected.
• Automatic reset: Unit is active as soon as
the input circuit is closed.
• Manual reset with monitoring: The unit is
only active if, the reset circuit (S33-S34) is
opened before closing the safety input
circuit, and then the reset circuit is closed
at least 300 ms after closing the safety
input circuit. This prevents automatic reset
and the reset button bridging.
Funktionsbeschreibung
Das Schaltgerät PNOZ XV3 dient dem sicher-
heitsgerichteten Unterbrechen eines Sicher-
heitsstromkreises. Nach Anlegen der
Versorgungsspannung leuchtet die LED
"POWER". Das Gerät ist betriebsbereit, wenn
der Startkreis S13-S14 geschlossen ist oder
ein Startkontakt an S33-S34 geöffnet und
wieder geschlossen wurde. Die Statusanzeige
"START" leuchtet.
• Eingangskreis geschlossen (z. B. NOT-
AUS-Taster nicht betätigt):
Relais K1, K2, K3 und K4 gehen in
Wirkstellung und halten sich selbst. Die
Statusanzeigen für "CH.1", "CH.2" und
"CH.1(t), "CH.2(t)" leuchten. Die Sicher-
heitskontakte 13-14/23-24/33-34/47-48 und
57-58 sind geschlossen.
• Eingangskreis wird geöffnet (z. B. NOT-
AUS-Taster betätigt):
Relais K1 und K2 fallen in die Ruhestellung
zurück. Die Statusanzeige für "CH.1" und
"CH.2" erlischt. Die Sicherheitskontakte 13-
14, 23-24 und 33-34 werden redundant
geöffnet. Nach Ablauf der eingestellten
Verzögerungszeit fallen die Relais K3 und
K4 zurück. Die Sicherheitskonstakte 47-48
und 57-58 öffnen und die LED "CH.1(t)" und
"CH.2(t)" erlöschen.
Bevor das Gerät erneut gestartet werden
kann, muss die Verzögerungszeit abgelaufen
und alle Eingangskreise und Sicherheits-
kontakte müssen wieder geschlossen sein.
Verzögerungszeit unterbrechen:
Durch Betätigen eines Reset-Tasters (Y39-
Y40) wird die eingestellte Verzögerungszeit
unterbrochen und die Sicherheitskontakte 47-
48 und 57-58 sofort geöffnet.
Betriebsarten:
• Einkanaliger Betrieb: Eingangsbeschaltung
nach VDE 0113 und EN 60204, keine
Redundanz im Eingangskreis, Erdschlüsse
im Tasterkreis werden erkannt.
• Zweikanaliger Betrieb: Redundanter Ein-
gangskreis, Erdschlüsse im Tasterkreis und
Querschlüsse zwischen den Taster-
kontakten werden erkannt.
• Automatischer Start: Gerät ist aktiv, sobald
Eingangskreis geschlossen ist.
• Manueller Start mit Überwachung: Gerät ist
nur aktiv, wenn vor dem Schließen des
Eingangskreises der Startkreis (S33-S34)
geöffnet wird und mind. 300 ms nach dem
Schließen des Eingangskreises der
Startkreis geschlossen wird. Dadurch ist
eine automatische Aktivierung und Über-
brückung des Starttasters
ausgeschlosssen.
Description du fonctionnement
Le relais PNOZ XV3 assure de façon sure,
l’ouverture d’un circuit de sécurité. A la mise
sous tension du relais (A1-A2), la LED
"POWER" s'allume. Le relais est activé si le
circuit de réarmement S13-S14 est fermé ou
si le contact de réarmement sur S33-S34 a
été ouvert puis refermé. La LED "START"
s'allume.
• Circuits d'entrée fermés (poussoir AU non
actionné) :
Les relais K1, K2, K3 et K4 passent en
position travail et s'auto-maintiennent. Les
LEDs "CH.1", " CH.2" et "CH.1(t)",
"CH.2(t)" s'allument. Les contacts de
sécurité (13-14/23-24/33-34/47-48/57-58)
sont fermés.
• Circuits d'entrée ouverts (poussoir AU
actionné) :
Les relais K1 et K2 retombent. Les LEDs
"CH.1" et "CH.2" s'éteingnent. Les
contacts de sécurité 13-14/23-24/33-34
s'ouvrent. Au bout de la temporisation
affichée, les relais K3 et K4 retombent. Les
contacts de sécurité 47-48/57-58 s'ouvrent
et les LEDs "CH.1(t)" et "CH.2(t)"
s'éteignent.
Avant un nouveau réarmement de l’appareil,
la temporisation à la retombée doit être
écoulée et tous les canaux d’entrée et
contacts de sortie doivent être à nouveau
fermés.
Arrêt de la temporisation
Un action sur un BP rellé au bornes Y39-Y40
(contact à ouverture) permet d'interrompre
prématurément la temporisation et d'ouvrir
instantanément les contacts de sortie 47-48
et 57-58.
Modes de fonctionnement
• Commande par 1 canal : conforme aux
prescriptions de la EN 60204, pas de
redondance dans le circuit d’entrée, la
mise à la terre du circuit d’entrée est
détectée
• Commande par 2 canaux: circuit d’entrée
redondant, la mise à la terre et les courts-
circuits entre les contacts sont détectés.
• Réarmement automatique : le relais est
activé dès la fermeture des canaux
d’entrée.
• Réarmement manuel auto-contrôlé: le
relais n'est réarmé que si le circuit de
réarmement (S33-S34) est ouvert avant la
fermeture du circuit d'entrée, puis refermé
au min. 300 ms après la fermeture du
circuit d'entrée. De ce fait un réarmement
automatique ou un pontage du poussoir de
validation est impossible.
Fig. 1: Innenschaltbild/Internal Wiring Diagram/Schéma de principe
A1
A2 S13
S14 S12
S21
S34 57
58
S11
S22
S32
S31 13 47
14 48
K1
K2
23
24
CH1
CH2 Start
Unit
S33
+
-
Y39
Y40
K4
K3
33
34

- 3 -
• Kontaktvervielfachung und -verstärkung
durch Anschluss von externen Schützen
• Augmentation du nombre de contacts ou
du pouvoir de coupure par l’utilisation de
contacteurs externes.
• Increase in the number of available
contacts by connection of external
contactors/relays.
Montage
Das Sicherheitsschaltgerät muss in einen
Schaltschrank mit einer Schutzart von mind.
IP54 eingebaut werden. Zur Befestigung auf
einer Normschiene dient ein Rastelement auf
der Rückseite des Geräts.
Sichern Sie das Gerät bei Montage auf einer
senkrechten Tragschiene (35 mm) durch ein
Halteelement wie z. B. Endhalter oder
Endwinkel.
Inbetriebnahme
Beachten Sie bei der Inbetriebnahme:
• Auslieferungszustand: Brücke zwischen
S11-S12 (Eingangskreis zweikanalig) und
Y39-Y40.
•Vor die Ausgangskontakte eine
Sicherung (s. technische Daten)
schalten, um das Verschweißen der
Kontakte zu verhindern.
• Berechnung der max. Leitungslänge Imax
(Eingangskreis):
R
lmax
R
l
/ km
I
max
=
Rlmax = max. Gesamtleitungswiderstand
(Eingangskreis)
Rl/km = Leitungswiderstand/km
• Da die Funktion Querschlusserkennung
nicht einfehlersicher ist, wird sie von Pilz
während der Endkontrolle geprüft. Eine
Überprüfung nach der Installation des
Geräts ist wie folgt möglich:
1. Gerät betriebsbereit (Ausgangskontakte
geschlossen)
2. Die Testklemmen S22-S32 zur
Querschlussprüfung kurzschließen.
3. Die Sicherung im Gerät muss auslösen
und die Ausgangskontakte öffnen. Lei-
tungslängen in der Größenordnung der
Maximallänge können das Auslösen der
Sicherung um bis zu 2 Minuten verzögern.
4. Sicherung wieder zurücksetzen: den
Kurzschluss entfernen und die Versor-
gungsspannung für ca. 1 Minute abschal-
ten.
• Leitungsmaterial aus Kupferdraht mit einer
Temperaturbeständigkeit von 60/75 °C
verwenden.
• Angaben im Kapitel „Technische Daten“
unbedingt einhalten.
Ablauf:
• Versorgungsspannung an Klemmen A1
und A2 anlegen.
• Startkreis:
- Automatischer Start: S13-S14 brücken.
- Bitte beachten Sie: Der Start wird nach
Öffnen der Verbindung S13-S14 für
ca. 10 s gespeichert.
- Manueller Start mit Überwachung:
Taster an S33-S34 anschließen (S13-
S14 offen)
• Eingangskreis:
- Einkanalig: S21-S22 und S31-S32
brücken. Öffnerkontakt von Auslöse-
element an S11 und S12 anschließen.
- Zweikanalig: S11-S12 brücken.
Öffnerkontakt von Auslöseelement an
S21-S22 und S31-S32 anschließen.
• Reset Verzögerungszeit
Taster oder Brücke an Y39-Y40 anschlie-
ßen
Installation
The safety relay must be panel mounted
(min. IP54). There is a notch on the rear of
the unit for DIN-Rail attachment.
If the unit is installed on a vertical mounting
rail (35 mm), ensure it is secured using a
fixing bracket such as end bracket.
Operation
Please note for operation:
• Unit delivered with a bridge between S11-
S12 (2-channel input circuit) and Y39-Y40.
•To prevent contact welding, a fuse
should be connected before the output
contacts (see technical details).
• Calculate the max. Cable runs Imax (Input
circuit)
R
lmax
R
l
/ km
I
max
=
Rlmax = Max. Total cable resistance (Input
circuit)
Rl/km = Cable resistance/km
• As the function for detecting shorts across
the inputs is not failsafe, it is tested by Pilz
during the final control check. However, a
test is possible after installing the unit and
it can be carried out as follows:
1. Unit ready for operation (output contacts
closed)
2. Short circuit the test (connection)
terminals S22-S32 for detecting shorts
across the inputs.
3. The unit‘s fuse must be triggered and
the output contacts must open. Cable
lengths in the scale of the maximum length
can delay the fuse triggering for up to 2
minutes.
4. Reset the fuse: remove the short circuit
and switch off the operating voltage for
approx. 1 minute.
• Use copper wiring that will withstand
60/75 °C
• Important details in the section "Technical
Data“ should be noted and adhered to.
To operate:
• Supply operating voltage:
Connect the operating voltage to terminals
A1 and A2
• Reset circuit:
- Automatic reset: Bridge S13-S14
- Please note: After opening the
connection S13-S14, the start will be
stored for ca. 10 s.
- Manual reset with monitoring: Connect
button to S33-S34 (S13-S14 open).
• Input circuit:
- Single-channel: Bridge S21-S22 and
S31-S32. Connect N/C contact from
safety switch (e.g. Emergency-Stop) to
S12 and S11.
- Two-channel: Bridge S11-S12. Connect
N/C contact from safety switch (e.g.
Emergency-Stop) to S21-S22 and S31-
S32.
• Reset delay-on-de-energisation
Connect a button to Y39-Y40 or link Y39-
Y40
Montage
Le relais doit être monté en armoire ayant
unndice de protection mini IP54. Sa face
arrière ipermet un montage sur rail DIN.
Immobilisez l'appareil monté sur un rail DIN
vertical (35 mm) à l'aide d'un élément de
maintien comme par ex. un support ou une
équerre terminale.
Mise en oeuvre
Remarques préliminaires :
• Pontages présents à la livraison: S11-S12
(commande par 2 canaux) et Y39-Y40.
•Raccordez un fusible (voir les
caractéristiques techniques) avant les
contacts de sortie afin d’éliminer tout
risque de fusion.
• Calculer les longueurs de câblage max
Imax (Circuits d’entrée):
R
lmax
R
l
/ km
I
max
=
Rlmax = résistivité de câblage totale max.
(Circuits d’entrée)
Rl/km = résistivité de câblage/km
• La fonction de détection de court-circuit est
testé par Pilz lors du contrôle final. Un test
sur site est possible de la façon suivante :
1. Appareil en fonction (contacts de sortie
fermés)
2. Court-circuiter les bornes de
raccordement nécessaires au test S22-S32
3. Le fusible interne du relais doit
déclencher et les contacts de sortie
doivent s‘ouvrir. Le temps de réponse du
fuisible peut aller jusqu‘à 2 min. si les
longueurs de câblage sont proches des
valeurs maximales.
4. Réarmement du fusible : enlever le
court-circuit et couper l‘alimentation du
relais pendant au moins 1 min.
• Utiliser uniquement des fils de cablâge en
cuivre 60/75 °C.
• Respecter les données indiquées dans le
chap. „Caractéristiques techniques“.
Mise en oeuvre :
• Tension d’alimentation:
amener la tension d’alimentation sur A1 et
A2
• Circuit de réarmement:
- réarmement automatique: pontage des
bornes S13-S14
- Veuillez noter : le réarmement est
mémorisé env. 10 sec. après l’ouverture
du circuit S13-S14.
- réarmement manuel auto-côntrolé:
câblage d'un poussoir sur S33-S34
(S13-S14 ouvert).
• Circuits d’entrée:
- Commande par 1 canal : câblage du
contact à ouverture entre S11-S12,
pontage entre S21-S22 et S31-S32
- Commande par 2 canaux: câblage des
contacts à ouverture entre S21-S22 et
S31-S32, pontage entre S11-S12
• Reset de la temporisation
Poussoir ou pont sur les bornes Y39-Y40

- 4 -
• Boucle de retour:
câbler les contacts des contacteurs
externes en série dans le circuit de
réarmement S13-S14 ou S33-S34
Les contacts de sécurité se ferment. Les
LEDs "CH.1", "CH.2", "CH.1(t)" et "CH.2(t)"
sont allumées. L’appareil est prêt à
fonctionner.
Si le circuit d’entrée est ouvert, les contacts
de sécurité 13-14/23-24/33-34 retombent et
les LEDs "CH.1" et "CH.2" s'éteignent. À la
fin de la temporisation, les contacts de
sécurité 47-48/57-58 retombent et les LEDs
"CH.1(t)" et "CH.2(t)" s’éteignent.
Remise en route :
•fermer le circuit d’entrée
• en cas de surveillance du circuit de
réarmement, appuyer le poussoir de
validation S33-S34.
Les LEDs sont à nouveau allumées. Les
contacts de sécurité sont fermés.
Utilisation
Les figures 2 à 10 représentent les différents
câblages possibles du PNOZ XV2 à savoir :
poussoir AU avec réarmement automatique
ou auto-côntrolé, interrupteurs de position et
augmentation du nombre des contacts de
sécurité par contacteurs externes.
• Fig. 2 et 7: pas de câblage sur S33-S34
• Fig. 3, 4 et 5, 6:
pas de câblage sur S13-S14
• Fig. 7: Réarmement automatique en cas
de surveillance protecteur: lorsque le
protecteur est ouvert, le circuit S13-S14 se
ferme et le relais est prêt à fonctionner.
Dès la fermeture des canaux d'entrée S21-
S22 et S31-S32, les contacts de sortie du
relais se ferment.
• Rückführkreis:
Externe Schütze in Reihe zu Startkreis
S13-S14 bzw. S33-S34 anschließen.
Die Sicherheitskontakte sind aktiviert (ge-
schlossen). Die Statusanzeige für "CH.1",
"CH. 2", "CH.1(t)" und "CH.2(t)" leuchten.
Das Gerät ist betriebsbereit.
Wird der Eingangskreis geöffnet, öffnen die
Sicherheitskontakte 13-14/23-24/33-34 und
die Statusanzeigen "CH.1" und "CH.2"
erlöschen. Nach Ablauf der Verzögerungszeit
öffnen die Sicherheitskontakte 47-48/57-58
und die Statusanzeigen "CH.1(t)" und
"CH.2(t)" erlöschen.
Wieder aktivieren
• Eingangskreis schließen.
• Bei manuellem Start mit Überwachung
Taster zwischen S33 und S34 betätigen.
Die Statusanzeigen leuchten wieder, die
Sicherheitskontakte sind geschlossen.
Anwendung
In Fig. 2 ... Fig. 10 sind Anschlussbeispiele
für NOT-AUS-Beschaltung mit automati-
schem und überwachtem Start, Schutztür-
steuerungen sowie Kontaktvervielfachung
durch externe Schütze dargestellt.
Bitte beachten Sie:
• Fig. 2 und 7: keine Verbindung S33-S34
• Fig. 3, 4 und 5, 6:
keine Verbindung S13-S14
• Fig. 7: Automatischer Start bei Schutztür-
steuerung: Das Gerät ist bei geöffneter
Schutztür über den Startkreis S13-S14
startbereit. Nach Schließen der Eingangs-
kreise S21-S22 und S31-S32 werden die
Sicherheitskontakte geschlossen.
• Feedback control loop:
Connect external relays/contactors in
series to reset circuit S13-S14 or S33-S34
The safety contacts are activated (closed).
The status indicators "CH.1","CH.2", "CH.1(t)
and "CH.2(t)" are illuminated. The unit is
ready for operation. If the input circuit is
opened, the safety contacts 13-14/23-24/33-
34 open and the status indicators "CH.1" and
"CH.2" extinguish. After the delay-on-de-
energisation period the saftey contacts 47-
48/57-58 open and the status indicators
"CH.1(t)2 and "CH.2(t)" extinguish.
Reactivation
• Close the input circuit.
• For manual reset with monitoring, press
the button and release between S33-S34.
The status indicators illuminate once more,
the safety contacts are closed.
Application
In Fig. 2 ... Fig. 10 are connection examples
for Emergency Stop wiring with automatic
and monitored reset. Safety gate controls as
well as contact expansion via external
contactors.
• Fig. 2 and 7: S33-S34 not connected
• Fig 3, 4 and 5, 6: S13-S14 not connected
• Fig. 7: Automatic reset with safety gate
control: with the safety gate open the unit
is ready for operation via reset circuit S13-
S14. After closing the safety input circuit
S21-S22 and S31-S32 the safety contacts
will close.
S21 S11 S33
S22 S34
S12
S1 S3
Y39
Y40
S31
S32
S11 S31 S33
S12 S34
S32
S21
S22
S1 S3
Y39
Y40
S32 S34
S33
S31
S11
S22
S12
S21
S1
S3
Y39
Y40
S12 S34
S33
S11
S21
S32
S22
S31
S1
S2
S3
Y39
Y40
Fig. 7: Schutztürsteuerung zweikanalig,
automatischer Start, Gleichzeitigkeit S1 und
S2: max. 3 s/Two channel safety gate
control, automatic reset, simultaneity S1 and
S2: max. 3 s/Surveillance de protecteur,
commande par 2 canaux, validation
automatique, temps de synchronisme S1 et
S2 : max. 3 s
Fig. 6: Schutztürsteuerung zweikanalig,
überwachter Start/Two-channel safety gate
control, monitored reset/Surveillance de
protecteur, commande par 2 canaux,
surveillance du poussoir de validation
Fig. 5: Schutztürsteuerung einkanalig,
überwachter Start/Single-channel safety gate
control, monitored reset/Surveillance de
protecteur, commande par 1 canal,
surveillance du poussoir de validation
Fig. 4: Eingangskreis zweikanalig, überwach-
ter Start/Two-channel input circuit, monitored
reset/Commande par 2 canaux, surveillance
du poussoir de validation
Fig. 3: Eingangskreis einkanalig, überwach-
ter Start/Single-channel input circuit,
monitored reset/Commande par 1 canal,
surveillance du poussoir de validation
Fig. 2: Eingangskreis einkanalig, automat.
Start/Single-channel input circuit, automatic
reset/Commande par 1 canal, validation
automatique
S11 S31 S13
S12 S14
S32
S21
S22
S1
Y39
Y40
S12
S14
S13 S11
S21
S32
S22
S1
S2
S31
Y39
Y40

- 5 -
Y39
Y40
Fig. 8: Öffnerkontakt für Reset der
Verzögerungszeit/N/C contact for reseting
the Delay-on De-energisation/Contact à
ouverture pour mise à 0 de la temporisation
Fig. 10: wie Fig. 9 mit überwachtem Start/
connection for contactors/relays and
monitored reset/comme Fig. 8 avec
surveillance du poussoir de validation
Fig. 9: Anschlussbeispiel für externe
Schütze, einkanalig, automatischer Start/
Connection example for external contactors/
relays, single-channel, automatic reset/
Branchement contacteurs externes,
commande par 1 canal, validation
automatique
S1/S2: NOT-AUS- bzw. Schutztürschalter/Emergency Stop Button, Safety Gate Limit Switch/Poussoir AU, détecteurs de position
S3: Starttaster/Reset button/Poussoir de réarmement
13
14
K5 K6
47
48
K7 K8
1L1
1L2
S34
K8
K7 S3
K5
K6
S33
13
14
K5 K6
47
48
K7 K8
1L1
1L2
S13
K8
K7
K5
K6
S14
betätigtes Element/Switch
activated/élément actionné
Tür nicht geschlossen/Gate open/
porte ouverte
Tür geschlossen/Gate closed/
porte fermée
Erreurs - Défaillances
• Défaut de masse
La tension d’alimentation chute et les
contacts de sécurité sont ouverts par un
fusible électronique. Une fois la cause du
défaut éliminée et la tension d’alimentation
coupée, l’appareil est à nouveau prêt à
fonctionner après environ 1 minute.
• Défaut de fonctionnement des contacts de
sortie: en cas de soudage d’un contact lors
de l’ouverture du circuit d’entrée, un
nouvel réarmement est impossible.
• LED "POWER" éteinte: tension
d'alimentation non présente ou court-
circuit interne.
• Temporisation interrompue
En cas de défaut, les contacts temporisés
à la retombée peuvent s'ouvrir avant
l'écoulement de la temporisation.
Fehler - Störungen
• Erdschluss
Die Versorgungsspannung bricht zusam-
men und die Sicherheitskontakte werden
über eine elektronische Sicherung
geöffnet. Nach Wegfall der Störungsursa-
che und Abschalten der Versorgungs-
spannung für ca. 1 Minute ist das Gerät
wieder betriebsbereit.
• Fehlfunktionen der Kontakte: Bei ver-
schweißten Kontakten ist nach Öffnen des
Eingangskreises keine neue Aktivierung
möglich.
• LED "POWER" leuchtet nicht: Kurzschluss
oder Versorgungsspannung fehlt.
• Abbruch der Verzögerungszeit
Im Fehlerfall können die rückfall-
verzögerten Kontakte vor Ablauf der
Verzögerungszeit öffnen.
Faults
• Earth fault
Supply voltage fails and the safety
contacts are opened via an electronic fuse.
Once the cause of the fault has been
removed and operating voltage is switched
off, the unit will be ready for operation after
approximately 1 minute.
• Contact failure: In the case of welded
contacts, no further activation is possible
following an opening of the input circuit.
• LED "POWER" is not illuminated if short-
circuit or the supply voltage is lost.
• Delay time aborted
In the case of an error, the delay-on de-
energisation contacts may open before the
delay time has elapsed.
Abmessungen in mm (")/Dimensions in mm (")/Dimensions en mm (")
121 (4.76")
75 (2.95")
87 (3.42")
45 (1.77")

- 6 -
Technische Daten/Technical Data/Caractéristiques techniques
Versorgungsspannung UB/Operating Voltage/Tension d’alimentation 24 V DC
24 V AC
Spannungstoleranz/Voltage Tolerance/Plage de la tension d’alimentation -15 ... +10 %
Leistungsaufnahme bei UB/Power Consumption/Consommation UBDC: 4,5 W
UB AC: 7,0 VA
Frequenzbereich/Frequency Range/Fréquence 50 - 60 Hz
Restwelligkeit/Residual Ripple/Ondulation résiduelle DC: 160 %
Spannung und Strom an/Voltage, Current at //Tension et courant du
Eingangskreis/Input circuit/circuit d’entrée 24 V DC, 35,0 mA
Startkreis/reset circuit/circuit de réarmement 24 V DC, 50,0 mA
Rückführkreis/feedback loop/boucle de retour 24 V DC, 3,5 mA
Ausgangskontakte/Output Contacts/Contacts de sortie
Unverzögert/Instantaneous/Instantés 3 Sicherheitskontakte/Safety contacts/
Contacts de securitè
Verzögert/Delayed/Temporisés à retombée 2 Sicherheitskontakte/Safety contacts/
Contacts de securitè
Kategorie nach EN 954-1/Category to EN 954-1/Catégorie d'après EN 954-1
Unverzögert/Instantaneous/Instantés 4
Verzögert <30s / Delayed <30s / Temporisés à retombée <30s 3
Verzögert ≥30s / Delayed ≥30s / Temporisés à retombée ≥30s 1
Gebrauchskategorie nach/Utilization category to/Catégorie d’utilisation d'après
EN 60947-4-1
AC1: 240 V Imin: 0,01 A, Imax: 8,0 A, Pmax: 2000 VA
DC 1: 24 V Imin: 0,01 A, Imax: 8,0 A, Pmax: 200 W
EN 60947-5-1
AC 15: 230 V Imax: 5,0 A
DC13 (6 Schaltspiele/Min, 6 cycles/min, 6 manoeuvres/min): 24 V Imax: 7,0 A
Kontaktmaterial/Contact material/Matériau contact AgSnO2+ 0,2 µm Au
Kontaktabsicherung extern nach/External Contact Fuse Protection/Protection des contacts
EN 60 947-5-1 (IK= 1 kA)
Schmelzsicherung/Blow-out fuse/Fusibles 10 A flink/quick acting/rapide oder /or/ou
6 A träge/slow acting/normeaux
Sicherungsautomat/Safety cut-out/Dijoncteur 24 V AC/DC: 6 A Charakteristik /
Characteristic/Caractéristiques B/C
Max. Gesamleitungswiderstand Rlmax (Eingangskreis) /Max. total cable resistance Rlmax
(input circuit)/Résistivité de câblage totale max. Rlmax (Circuits d’entrée)
einkanalig DC/Single-channel DC/Commande par 1 canal DC 100 Ohm
einkanalig AC/Single-channel AC/Commande par 1 canal AC 100 Ohm
zweikanalig mit Querschlusserkennung DC/Dual-channel with detection of shorts across
contacts DC/Commande par 2 canaux avec détection des court-circuits DC 10 Ohm
zweikanalig mit Querschlusserkennung AC/Dual-channel with detection of shorts across
contacts AC/Commande par 2 canaux avec détection des court-circuits AC 10 Ohm
Einschaltverzögerung/Switch-on delay/Temps d’enclenchement
Automatischer Start/Automatic reset/Réarmement automatique typ. 350 ms, max. 650 ms
Automatischer Start nach Netz-Ein/Automatic reset after Power-ON/ Réarmement
automatique après mise sous tension typ. 385 ms, max. 700 ms
Überwachter Start/Monitored manual reset/Réarmement manuel auto-contrôlé typ. 35 ms, max. 70 ms
Rückfallverzögerung /Delay-on De-Energisation /Temps de retombée
bei NOT-AUS/at E-STOP/en cas d'arrêt d'urgence typ. 15 ms, max. 30 ms
bei Netzausfall/with power failure/en cas de coupure d'alimentation typ. 85 ms, max. 200 ms
Verzögerungszeit/Delay-on De-Energisation/Temps de retombée tv
einstellbar/adjustable/réglable 0,1-3 s: 0,1/0,2/0,3/0,4/0,5/0,6/0,7/0,8/1/
1,5/2/3 s
0-30 s: 0/0,5/1/2/4/6/8/10/15/20/25/30 s
0-300 s: 0/5/10/20/40/60/80/100/150/200/
250/300 s
fest/fixed/fixe 0,5 s, 3,0 s, 10 s
Wiederholgenauigkeit/Repetition accuracy/Précision de reproductibilité 2 %
Zeitgenauigkeit/Time accuracy/Précision du temps -15% / +15% +50 ms
Wiederbereitschaftszeit bei max. Schaltfrequenz 1/s/recovery time at max. switching
frequency 1/s/temps de remise en service en cas de fréquence de commutation max. 1/s
nach NOT-AUS/after E-STOP/après l'arrêt d'urgence 50 ms + tv
nach Netzausfall/after power failure/après une coupure d'alimentation 250 ms
Wartezeit bei überwachtem Start/Waiting period on monitored reset/Temps d’attente en
cas d’un démarrage surveillé 300 ms
Gleichzeitigkeit Kanal 1 und 2/Simultaneity channel 1 and 2/Désynchronisme canal 1 et 2 ∞
Min. Startimpulsdauer bei überwachtem Start/Min. start pulse duration with a monitored
reset/Durée minimale de l'impulsion pour un réarmement auto-contrôlé 30 ms
Überbrückung bei Spannungseinbrüchen/Max. supply interruption before
de-energisation/Tenue aux micro-coupures 20 ms
EMV/EMC/CEM EN 60947-5-1, EN 61000-6-2
Schwingungen nach/Vibration to/Vibrations d'après EN 60068-2-6 Frequenz/Frequency/Fréquences:10-55 Hz
Amplitude/Amplitude/Amplitude: 0,35 mm
Klimabeanspruchung/Climate Suitability/Conditions climatiques EN 60068-2-78

- 7 -
Luft- und Kriechstrecken nach/Airgap Creepage to/Cheminement et claquage d'après EN 60947-1
Verschmutzungsgrad/Pollution degree/Niveau d'encrassement 2
Bemessungsisolationsspannung/Rated insulation voltage/Tension assignée d’isolement 250 V
Bemessungsstoßspannungsfestigkeit/Rated impulse withstand voltage/Tension assignée
de tenue aux chocs 4 kV
Betriebstemperatur/Operating Temperature/Température d’utilisation -10 - 55 °C
Lagertemperatur/Storage Temperature/Température de stockage -40 - 85 °C
Schutzart/Protection/Indice de protection
Einbauraum (z. B. Schaltschrank)/Mounting (eg. panel)/Lieu d'implantation (ex. armoire) IP54
Gehäuse/Housing/Boîtier IP40
Klemmenbereich/Terminals/Bornes IP20
Gehäusematerial/Housing material/Matériau du boîtier
Gehäuse/Housing/Boîtier PPO UL 94 V0
Front/Front panel/Face avant ABS UL 94 V0
Max. Querschnitt des Außenleiters /Max. cable cross section/ Capacité de raccordement
1 Leiter, flexibel/1 core, flexible/1 conducteur souple 0,20 - 4,00 mm2/24-10 AWG
2 Leiter gleichen Querschnitts, flexibel mit Aderendhülse, ohne Kunststoffhülse/
2 core, same cross section flexible with crimp connectors, without insulating sleeve/
2 conducteurs de même diamètre souple avec embout, sans chapeau plastique 0,20 - 2,50 mm2/24-14 AWG
ohne Aderendhülse oder mit TWIN-Aderendhülse/without crimp connectors or with TWIN
crimp connectors/souple sans embout ou avec embout TWIN 0,20 - 2,50 mm2/24-14 AWG
Anzugsdrehmoment Schrauben (auf Anschlußklemmen)/Torque setting for connection terminal
screws/Couple de serrage (bornier) 0,60 Nm
Abmessungen H x B x T/Dimensions H x W x D /Dimensions H x P x L 87 mm x 45 mm x 121 mm
Einbaulage/Fitting Position/Position de travail beliebig; any; indifférente
Gewicht/Weight/Poids 370 g
Lebensdauer der Ausgangsrelais/Service Life of Output relays/Durée de vie des relais de sortie
10
1
10 100 1000 10000
Nennbetriebstrom (A)
Nominal operating current (A)
Courant coupé (A)
0.1
DC13: 24 V
AC15: 230 V
AC1: 230 V
DC1: 24 V
Schaltspielzahl x 103
Cycles x 103
Nombre e manvres x 103
Es gelten die 11/03 aktuellen Ausgaben der
Normen.
The version of the standards current at 11/03
shall apply.
Se référer à la version des normes en vigeur
au 11/03.
Konventioneller thermischer Strom bei gleichzeitiger Belastung mehrerer Kontakte/Conventional thermal
current while loading several contacts/Courant thermique conventionnel en cas de charge sur plusieurs
contacts (AC1, DC1)
Anzahl der Kontakte/number of contacts/nombre des contacts 5 4321
Ith (A) pro Kontakt bei Versorgungsspannung AC/per contact
with operating voltage AC/par contact pour tension d’alimentation AC 3,0 3,5 4,0 5,0 7,0
Ith (A) pro Kontakt bei Versorgungsspannung DC/per contact
with operating voltage DC/par contact pour tension d’alimentation DC 4,3 4,8 5,5 6,8 8,0
To prevent failure of the unit, all output
contacts should be fused adequately. With
capacative loads, possible current peaks are
to be avoided. With DC contactors/relays
use suitable spark suppression to ensure
extended life of the contactors/relays.
Um ein Versagen der Geräte zu verhindern,
an allen Ausgangskontakten für eine aus-
reichende Funkenlöschung sorgen. Bei
kapazitiven Lasten sind eventuell auftretende
Stromspitzen zu beachten. Bei DC-Schützen
Freilaufdioden zur Funkenlöschung einset-
zen, um die Lebendauer der Schütze zu
erhöhen.
Prévoir un dispositif d’extinction d’arc sur les
contacts de sortie pour éviter un éventuel
disfonctionnement du relais.
Tenir compte des pointes d’intensité en cas
de charge capacitive. Equiper les
contacteurs DC de diodes de roue libre .

- 8 -
A Pilz Ges.m.b.H., ✆01 7986263-0, Fax: [phone], E-Mail: [email protected] AUS Pilz Australia, ✆03 95446300, Fax: [phone], E-Mail:
[email protected] B L Pilz Belgium, ✆09 3217570, Fax: [phone], E-Mail: [email protected] BR Pilz do Brasil, ✆11 4337-1241, Fax: [phone],
E-Mail: [e-mail] CH Pilz lndustrieelektronik GmbH, ✆062 88979-30, Fax: [phone], E-Mail: [email protected] DK Pilz Skandinavien K/S,
✆74436332, Fax: [phone], E-Mail: [email protected] E Pilz lndustrieelektronik S.L., ✆938497433, Fax: [phone], E-Mail: [email protected] F Pilz France
Electronic, ✆03 88104000, Fax: [phone], E-Mail: [email protected] FIN Pilz Skandinavien K/S, ✆09 27093700, Fax: [phone], E-Mail:
pilz.f[email protected] GB Pilz Automation Technology, ✆01536 460766, Fax: [phone], E-Mail: [email protected] I Pilz ltalia Srl, ✆031 789511,
Fax: [phone], E-Mail: [email protected] IRL Pilz Ireland Industrial Automation, ✆021 4346535, Fax: [phone], E-Mail: [email protected] J Pilz Japan Co.,
Ltd., ✆045 471-2281, Fax: [phone], E-Mail: [email protected].jp MEX Pilz de Mexico, S. de R.L. de C.V., ✆55 5572 1300, Fax: [phone], E-Mail:
[email protected] NL Pilz Nederland, ✆0347 320477, Fax: [phone], E-Mail: [email protected] NZ Pilz New Zealand, ✆09- 6345-350, Fax: 09-6345-
352, E-Mail: [email protected] P Pilz Industrieelektronik S.L., ✆229407594, Fax: [phone], E-Mail: [email protected] PRC Pilz China Representative
Office, ✆021 62494658, Fax: [phone],
E-Mail: [email protected] ROK Pilz Korea, ✆031 8159541, Fax: [phone], E-Mail: [e-mail]
SE Pilz Skandinavien K/S, ✆0300 13990, Fax: [phone], E-Mail: [email protected] TR Pilz Elektronik Güvenlik Ürünleri ve Hizmetleri Tic. Ltd. ¸Sti.,
✆0224 2360180, Fax: [phone], E-Mail: [email protected] USA Pilz Automation Safety L.P., ✆734 354-0272, Fax: [phone], E-Mail:
[email protected]
www www.pilz.com
D Pilz GmbH & Co. KG, Sichere Automation, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland, ✆[phone], Fax: [phone],
E-Mail: [email protected]
20 185-04-2007-02 Printed in Germany

- 9 -
Normas de seguridad
• El dispositivo debe ser instalado y puesto en
funcionamiento solo por personas, que tengan
experiencia con estas Instrucciones de uso y
con las normativas vigentes de seguridad del
trabajo y prevención de accidentes. Tenga en
cuenta las normativas VDE, como también las
normativas locales, especialmente en lo con-
cerniente a medidas de protección.
• Respetar las exigencias de la norma
EN 60068-2-6 referente al transporte,
almacenaje y utilización del dispositivo (v.
datos técnicos).
• La apertura de la carcasa o manipulación
indebida en el dispositivo anulan cualquier
tipo de garantía.
• Monte el dispositivo en un armario de
distribución; de lo contrario el polvo y la
humedad pueden conducir a un mal fun-
cionamiento del dispositivo.
• Todos los contactos de salida sometidos a
cargas capacitivas e inductivas deben
estar convenientemente protegidos.
Campo de aplicación
El dispositivo de seguridad cumple los
requisitos de las normas EN 60947-5-1,
EN 60204-1 y VDE 0113-1 y puede utilizarse
en aplicaciones con
• pulsadores de parada de emergencia
• puertas protectoras
Norme di sicurezza
• L’apparecchio deve essere installato e
messo in funzione solo da persone a
conoscenza delle presenti istruzioni per
l’uso e delle norme antinfortunistiche e di
sicurezza del lavoro vigenti. Si devono
inoltre rispettare le norme VDE, nonché
altre norme locali soprattutto per quanto
riguarda gli interventi di protezione.
• Per il trasporto, l’immagazzinamento ed il
funzionamento, rispettare le norme
EN 60068-2-6 (vedere i dati tecnici).
• In caso di apertura della custodia o di
modifiche non autorizzate, non sarà
riconosciuta alcuna garanzia.
• Montare l’apparecchio in un armadio
elettrico, perché la polvere e l’umidità
potrebbero comprometterne il funziona-
mento.
• In caso di carichi capacitivi ed induttivi,
assicurare un'adeguata protezione per tutti
i contatti di uscita.
Uso previsto
Il modulo di sicurezza risponde ai requisiti
secondo EN 60947-5-1, EN 60204-1 e
VDE 0113-1 e può essere utilizzato in
applicazioni con
• pulsanti di arresto d'emergenza
• ripari mobili
Descrizione dell’apparecchio
Il modulo di arresto di emergenza è situato in
una custodia P-97. L’apparecchio può
funzionare con tensione continua di 24 V,
oppure con tensione alternata di 24 V.
Caratteristiche:
• Uscite relè non ritardate:
3 contatti di sicurezza (NA), a conduzione
forzata
• Uscite relè con ritardo di scatto:
2 contatti di sicurezza (NA), a conduzione
forzata, con ritardo di scatto regolabile o
fisso (secondo l’apparecchio)
• LED di stato per tensione di alimentazione,
stato di commutazione di tutti i relè di uscita
e stato di circuito di start
• Collegamento per pulsante di arresto di
emergenza, fine corsa di sicurezza o
pulsante porta di protezione, nonché per
pulsante start esterno
• Collegamento di uscita ridondante
• Funzionamento monocanale o bicanale
• Retroazione per il controllo dei relè esterni
L’apparecchio elettrico è conforme ai
seguenti requisiti di sicurezza:
• La funzione di sicurezza è garantita anche
in caso di:
- Interruzione della tensione
- Guasto di un componente
- Difetto di una bobina
- Interruzione di un conduttore
- Dispersione verso terra
• Ad ogni ciclo di inserimento-disinserimento
viene controllato se i relè di uscita
Veiligheidsvoorschriften
• Het apparaat mag uitsluitend worden
geïnstalleerd en in bedrijf genomen door
personen die vertrouwd zijn met deze
gebruiksaanwijzing en met de geldende
voorschriften op het gebied van arbeids-
veiligheid en ongevallenpreventie. Neemt
u de van toepassing zijnde Europese
richtlijnen en de plaatselijke voorschriften
in acht, in het bijzonder m.b.t. veilig-
heidsmaatregelen.
• Bij transport, opslag en in bedrijf zijn de
richtlijnen volgens EN 60068-2-6 in acht te
nemen (zie technische gegevens).
• Het openen van de behuizing of het eigen-
machtig veranderen van de schakeling
heeft verlies van de garantie tot gevolg.
• Monteert u het apparaat in een schakel-
kast. Stof en vochtigheid kunnen anders
de werking nadelig beïnvloeden.
• Zorgt u bij capacitieve of inductieve belasting
van de uitgangscontacten voor adequate
contactbeschermingsmaatregelen.
Toegelaten applicaties
Het veiligheidsrelais voldoet aan de eisen
van EN 60947-5-1, EN 60204-1 en
VDE 0113-1 en mag worden gebruikt in
toepassingen met
• noodstopknoppen
• hekken
Apparaatbeschrijving

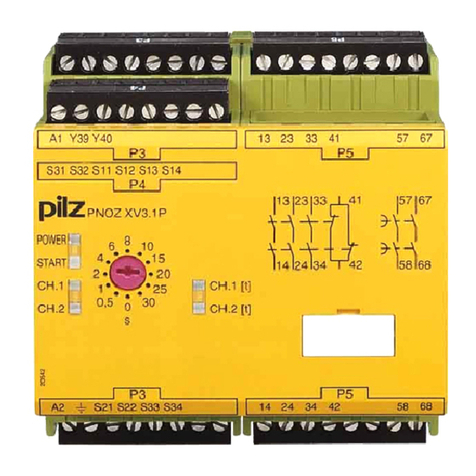

Het veiligheidsrelais PNOZ XV3 is in een
P-97-behuizing ondergebracht. Het kan met
24 V gelijkspanning of met 24 V wissel-
spanning gebruikt worden
Kenmerken:
• Relaisuitgangen, niet vertraagd:
3 veiligheidscontacten (M), mechanisch
gedwongen
• Relaisuitgangen, afvalvertraagd:
2 veiligheidscontacten (M), mechanisch
gedwongen, met instelbare of vaste
afvalvertraging (afh. van apparaat)
• Status-LED’s voor voedingsspanning,
schakeltoestand van alle uitgangsrelais en
startcircuit
• Aansluiting voor noodstopknoppen,
veiligheidseindschakelaarsof hek-
schakelaars en een externe startknop
• Redundante uitgangsschakeling
• Een- of tweekanalig bedrijf
• Terugkoppelcircuit voor de bewaking van
externe magneetschakelaars
Het relais voldoet aan de volgende
veiligheidseisen:
• De veiligheidsvoorziening blijft ook in de
volgende gevallen werken:
- Uitvallen van de spanning
- Uitvallen van een component
- Defect in een spoel
- Kabelbreuk
- Aardsluiting
Descripción del dispositivo
El dispositivo de parada de emergencia está
alojado en una carcasa P-97. Se puede
hacer funcionar con tensión de corriente
directa de 24 V o con tensión de corriente
alterna de 24 V.
Características:
• Salidas por relé, instantáneas:
3 contactos de seguridad (NA), de apertu-
ra positiva
• Salidas por relé, con retardo a la desconexión:
2 contactos de seguridad (NA), con guía
forzosa, con retardo a la desconexión regu-
lable o fijo (dependiendo del dispositivo)
• Indicadores de estado para tensión de
alimentación, estado de conexión de todos
los relés de salida y estado de circuito de
rearme
• Conexión para pulsador parada de emer-
gencia, interruptor final de seguridad o
interruptor de puerta protectora y para
pulsador de rearme externo
• Conexión redundante de la salida
• Operación mono o bicanal
• Circuito de realimentación para supervi-
sión de contactores externos
El dispositivo cumple los siguientes requisi-
tos de seguridad:
• El dispositivo de seguridad permanece
también activo en los siguientes casos:
- Caída de la tensión
- Avería de una pieza
- Bobina defectuosa
- Rotura de conductor
- Defecto a tierra
20 185-04
PNOZ XV3
4E Instrucciones de uso
4I Istruzioni per l`uso
4NL Gebruiksaan ijzing

- 10 -
• Test en cada ciclo de apertura/cierre para
verificar que los relés de salida del dispositivo
de seguridad abren y cierran correctamente.
Características funcionales
El relé PNOZ XV3 sirve para una interrup-
ción por motivos de seguridad, de un circuito
de seguridad. A la puesta bajo tensión se
enciende el LED „POWER“. El dispositivo se
activa si el circuito de rearme S13-S14 está
cerrado o un contacto de rearme en S33-S34
fue abierto y nuevamente cerrado. Se en-
ciende el LED „START“.
• Circuito de entrada cerrado (por ej. parada
de emergencia no accionada):
Los relés K1, K2, K3 y K4 pasan a posición
activa y se automantienen. Los indicadores de
estado „CH.1“, „CH.2“ y „CH.1(t)“, „CH.2(t)“ se
encienden. Los contactos de seguridad 13-14/
23-24/33-34/47-48/57-58 están cerrados.
• Circuito de entrada abierto (por ej. parada
de emergencia accionada):
Los relés K1 y K2 pasan a la posición de repo-
so. El indicador de estado „CH.1“ y „CH.2“ se
apagan. Los contactos de seguridad 13-14/23-
24 y 33-34 se abren de forma redundante.
Después de transcurrido el tiempo de retardo
re-gulado, los relés K3 y K4 vuelven a caer. Los
contactos de seguridad 47-48 y 57-58 se abren
y los LED „CH.1(t)“ y „CH.2(t)“ se apagan.
Antes de que el dispositivo se pueda rearmar
nuevamente, debe haber transcurrido el
tiempo de retardo y todos los contactos de
parada de emergencia y de seguridad deben
estar cerrados nuevamente.
Interrumpir el tiempo de retardo:
Mediante el accionamiento de un pulsador de
reset (Y39-Y40) se interrumpe el tiempo de
retardo ajustado y los contactos de seguridad
47-48 y 57-58 se abren inmediatamente.
dell'apparecchio di sicurezza si aprono e
chiudono correttamente.
Descrizione del funzionamento
L’apparecchio elettrico PNOZ XV3 serve per
interrompere in modo sicuro un circuito
elettrico di sicurezza. Dopo l’applicazione
della tensione di alimentazione si accende il
LED “POWER”. L’apparecchio è pronto per
l’uso dopo che è stato chiuso il circuito start
S13-S14, o dopo che un contatto di start su
S33-S34 è stato aperto e nuovamente chiuso.
l LED “START” è acceso.
• Con il circuito di entrata chiuso (per es.
pulsante di arresto di emergenza non
azionato), i relè K1, K2, K3 e K4 si attivano
automantenendosi. I LED di stato di
„CH.1“, „CH.2“ e „CH.1(t)“, „CH.2(t)“ sono
accesi. I contatti di sicurezza 13-14/23-24/
33-34/47-48/57-58 sono chiusi.
• Quando il circuito di entrata viene aperto
(per es. in caso di azionamento del
pulsante di arresto di emergenza), i relè
K1 e K2 tornano nella posizione di riposo.
La visualizzazione stato per „CH.1” e
„CH.2” si spegne. I contatti di sicurezza
13-14/23-24 e 33-34 vengono aperti in
modo ridondante. Al termine del ritardo
regolato i relè K3 e K4 si disattivano. I
contatti di sicurezza 47-48 e 57-58 si
aprono ed i LED „CH.1(t)“ e „CH.2(t)“ si
spengono.
Prima do poter riavviare l’apparecchio si deve
attendere il tempo di ritardo e tutti i contatti di
arresto di emergenza e di sicurezza devono
essere nuovamente chiusi.
Interrompere il tempo di ritardo:
Azionando un tasto reset (Y39-Y40) il tempo di
ritardo regolato viene interrotto ed i contatti di si-
curezza 47-48 e 57-58 si aprono immediatamente.
Modalità operative:
• Funzionamento monocanale: Cablaggio di
entrata secondo VDE 0113 e EN 60204,
senza ridondanza del circuito di entrata; le
dispersioni verso terra vengono rilevate nel
circuito del pulsante di arresto di emergenza.
• Funzionamento bicanale: Circuito di
entrata ridondante; vengono rilevate le
dispersioni verso terra nel circuito del
pulsante, nonché i cortocircuiti tra i contatti
del pulsante stesso.
• Start automatico: l’apparecchio è attivo
non appena il circuito di entrata è chiuso.
• Start manuale controllato: L’apparecchio è
attivo soltanto se prima della chiusura del
circuito di entrata viene aperto il circuito
start (S33-S34) e se almeno 300 ms dopo
• Bij elke aan/uit-cyclus wordt getest of de
uitgangsrelais van het veiligheidscircuit
correct openen en sluiten.
Functiebeschrijving
Het relais PNOZ XV3 dient om een
veiligheidscircuit met zekerheid te
onderbreken. Zodra de bedrijfsspanning is
ingeschakeld, licht de LED „POWER“ op. Het
relais is bedrijfsklaar indien het startcircuit
S13-S14 gesloten is of een startcontact op
S33-S34 geopend en weer gesloten werd.
De LED „START“ licht op.
• Ingangscircuit gesloten (b.v. noodstopknop
niet bediend):
de relais K1, K2, K3 en K4 worden
bekrachtigd en nemen zichzelf over. De
status-LED’s voor „CH.1“, „CH.2“ en
„CH.1(t)“, „CH.2(t)“ lichten op. De
veiligheidscontacten 13-14/23-24/33-34/
47-48/57-58 zijn gesloten.
• Ingangscircuit wordt geopend
(b.v. noodstopknop bediend):
de relais K1 en K2 vallen af. De LED’s
voor „CH.1“ en „CH.2“ gaan uit. De
veiligheidscontacten 13-14/23-24 en 33-34
worden redundant geopend. Na afloop van
de ingestelde vertragingstijd vallen de
relais K3 en K4 af. De veiligheidscontacten
47-48 en 57-58 gaan open en de LED’s
„CH.1(t)“ en „CH.2(t)“ gaan uit.
Voor het relais opnieuw gestart kan worden,
moet de vertragingstijd afgelopen en moeten
alle noodstop- en veiligheidscontacten weer
gesloten zijn.
Vertragingstijd onderbreken:
Door het indrukken van een resetknop (Y39-
Y40) wordt de ingestelde vertragingstijd
onderbroken en worden de veiligheids-
contacten 47-48 en 57-58 direct geopend.
Bedrijfsmodi:
• Eenkanalig bedrijf: ingangsschakeling
volgens VDE 0113 en EN 60204, geen
redundantie in het ingangscircuit. Aardslui-
tingen in het ingangscircuit worden
gedetecteerd.
• Tweekanalig bedrijf: redundant ingangs-
circuit, aardsluitingen in het ingangscircuit
en onderlinge sluitingen tussen de
knopcontacten worden gedetecteerd.
• Automatische start: apparaat is actief
zodra het ingangscircuit gesloten is.
• Handmatige start met bewaking: relais is
alleen actief wanneer vóór het sluiten van
het ingangscircuit het startcircuit (S33-
S34) geopend wordt en min. 300 ms na
het sluiten van het ingangscircuit het
Fig. 1: Diagrama de conexionado interno/Schema di collegamento interno/Intern schema
A1
A2 S13
S14 S12
S21
S34 57
58
S11
S22
S32
S31 13 47
14 48
K1
K2
23
24
CH1
CH2 Start
Unit
S33
+
-
Y39
Y40
K4
K3
33
34
Modos de funcionamiento:
• Modo monocanal: Conexión de la entrada
según VDE 0113 y EN 60204, no existe la
redundancia en el circuito de entrada. Los
defectos a tierra son detectados en el
circuito de paro de emergencia.
• Modo bicanal: Se reconoce el circuito de
entrada redundante. Se detectan los defec-
tos a tierra en el circuito del paro de emer-
gencia. Los cortocircuitos a través del paro
de emergencia también son detectados.
• Rearme automático: El dispositivo se activa tan
pronto como se cierra el circuito de entrada.
• Rearme manual con supervisión: El dispo-
sitivo solo se activa, cuando antes de
cerrar el circuito de entrada, el circuito de
rearme (S33-S34) se abre y si por lo me-

- 11 -
nos 300 ms después de cerrar el circuito
de entrada, se cierra el circuito de rearme.
Por eso se excluye una activación automá-
tica y puenteado del pulsador de rearme.
• Ampliación y reforzamiento de los contactos
mediante conexión de contactores externos.
Montaje
El dispositivo de seguridad debe montarse en
un armario e distribución con una protección
mín. de IP54. Para fijación sobre una guía
DIN dispone de un elemento de enclavamien-
to en el lado posterior del dispositivo. Asegu-
re el interface en el montaje sobre una guía
de sujeción (35 mm) vertical mediante un
elemento de fijación como por ej. con un
tope terminal o un ángulo de cierre.
la chiusura del circuito di entrata il circuito
start viene chiuso. Ciò impedisce l’attivazio-
ne automatica ed il ponticellamento del
pulsante start.
• Moltiplicazione ed amplificazione dei contatti
mediante il collegamento di relè esterni.
startcircuit gesloten wordt. Daardoor is een
automatische activering en overbrugging
van de startknop uitgesloten.
• Contactvermeerdering en -versterking door
aansluiting van externe magneet-
schakelaars.
Montaggio
L’apparecchio elettrico di sicurezza deve es-
sere montato in un armadio elettrico con un
tipo di protezione di min. IP54. Per il fissag-
gio su guida DIN è previsto un elemento di
incastro sul lato posteriore dell’apparecchio.
Per il montaggio del dispositivo su una guida
DIN (35 mm) usando un elemento di blocco,
per es. un supporto terminale
Montage
Het veiligheidsrelais dient gemonteerd te
worden in een schakelkast die minimaal
voldoet aan beschermingsgraad IP54.
Bevestiging op een DIN-rail is mogelijk via de
daarvoor bestemde relaisvoet. Bij monta-ge
op een verticale draagrail (35 mm) moet het
apparaat worden vastgezet met een
eindsteun.
Puesta en funcionamiento
En la puesta en funcionamiento tenga en
cuenta lo siguiente:
• Configuración de origen: Puente entre S11-
S12 (circuito de entrada bicanal) e Y39-Y40.
• Protección de los contactos de salida
por fusibles (v. datos técnicos) para
evitar la soldadura de los mismos.
• Máx. longitudes de cable Imax (Circuito de
entrada)
R
lmax
R
l
/ km
I
max
=
Rlmax = Resistencia de cable maxima total
(Circuito de entrada)
Rl/km = Resistencia de cable / km
• Ya que la función detección de
cortocircuitos no es segura al primer fallo,
es probada por Pilz en el control final. Una
verificación después de la instalación del
dispositivo es posible de la siguiente
forma:
1. El dispositivo está preparado para fun-
cionar (contactos de salida cerrados)
2. Poner de cortocircuito los bornes de
prueba S22/S32 para la prueba de corto-
circuitos.
3. El fusible en el dispositivo se debe
activar y abrirse los contactos de salida.
Los cables de máxima longitud pueden
retardar la activación del fusible hasta
2 minutos.
4. Reponer el fusible: retirar el cortocircuito
y desconectar la tensión de alimentación
por aprox. 1 minuto.
• Emplear solo conductores de cobre con
resistencia a temperatura de 60/75 °C.
• Respetar las indicaciones del capítulo
“Datos Técnicos”.
Procedimiento:
• Aplicar la tensión de alimentación en los
bornes A1 y A2.
• Circuito de rearme:
- Rearme automático: puentear los
bornes S13-S14
- Por favor tenga en cuenta: Después de
abrir la conexión S13-S14, el arranque
se guarda durante 10 s
aproximadamente.
- Rearme manual con vigilancia: Cablear
un pulsador entre S33-S34 (S13-S14
abiertos)
• Circuito de entrada:
- Monocanal: Puentear S21-S22 y S31-
S32. Conectar el contacto normalmente
cerrado del interruptor de seguridad a
S11-S12.
- Bicanal: puentear S11-S12 y conectar
Messa in funzione
Per la messa in funzione rispettare quanto
segue:
• Stato alla consegna: Ponticello tra
S11-S12 (circuito di entrata bicanale) e
tra Y39 e Y40.
• A monte dei contatti di uscita si deve
collegare un fusibile (vedere i dati
tecnici) per impedire la saldatura tra i
contatti stessi.
• Lunghezze max dei cavi Imax (circuito di
entrata):
R
lmax
R
l
/ km
I
max
=
Rlmax =Resistenza max dei cavi totale
(circuito di entrata)
Rl/km = Resistenza dei cavi / km
• Poiché la funzione di rilevamento corto-
circuito non è protetta dagli errori, essa
viene controllata dalla Pilz durante il col-
laudo finale. Il controllo dell’apparecchio
dopo l’installazione può essere eseguito
nel modo seguente:
1. Apparecchio pronto per l’uso (contatti
di uscita chiusi)
2. Cortocircuitare i morsetti di test
S22/S32 per il controllo dei cortocircuiti.
3. Il fusibile nell’apparecchio deve scatta-
re ed i contatti di uscita si devono aprire.
I cavi di massima lunghezza possono ritar-
dare lo scatto del fusibile fino a 2 minuti.
4. Ripristinare il fusibile: eliminare il corto-
circuito e disinserire per ca. 1 minuto la
tensione di alimentazione.
• Usare cavi di rame con una resistenza
termica di 60/75 °C.
• Rispettare assolutamente le indicazioni
riportate nel capitolo “Dati tecnici”.
Procedura:
• Applicare la tensione di alimentazione ai
morsetti A1 e A2.
• Circuito di start:
- Start automatico: ponticellare S13-S14.
- Attenzione: dopo l’apertura del
collegamento S13-S14, lo start viene
memorizzato per ca. 10 s.
- Start manuale controllato: collegare il
pulsante a S33-S34 (S13-S14 aperto)
• Circuito di entrata
- Monocanale: ponticellare S21-S22 e
S31-S32. Collegare il contatto di riposo
dell’elemento di scatto a S11 e S12.
- Bicanale: ponticellare S11-S12.
Ingebruikname
Bij ingebruikname in acht nemen:
• Toestand bij levering: Brug tussen
S11-S12 (tweekanalig ingangscircuit)
en Y39-Y40.
•Voor de uitgangscontacten een
zekering (zie technische gegevens)
schakelen om verkleven van de
contacten te voorkomen.
• Max. kabellengte Imax (ingangscircuit):
R
lmax
R
l
/ km
I
max
=
Rlmax =Max. Totale kabelweerstand
(ingangscircuit)
Rl/km = kabelweerstand / km
• Omdat de functie detectie van onderlinge
sluiting niet enkelfoutveilig is, wordt deze
door Pilz tijdens de eindcontrole getest.
Een controle na de installatie van het ap-
paraat is als volgt mogelijk:
1. Apparaat bedrijfsklaar (uitgangscon-
tacten gesloten)
2. De testklemmen S22/S32 kortsluiten om
de detectie van onderlinge sluiting te
testen.
3. De zekering in het apparaat moet ge-
activeerd worden en de uitgangscontac-
ten moeten open gaan. Kabellengten van
ongeveer de maximale lengte kunnen het
activeren van de zekering met max. 2
minuten vertragen.
4. Zekering resetten: de kortsluiting onge-
daan maken en de voedingsspanning voor
ca. 1 minuut uitschakelen.
• Kabelmateriaal uit koperdraad met een
temperatuurbestendigheid van 60/75 °C
gebruiken.
• Aanwijzingen in het hoofdstuk „Technische
gegevens“ beslist opvolgen.
Gebruik:
• Voedingsspanningop de klemmen A1 en
A2 aansluiten.
• Startcircuit:
- Automatische start: S13-S14 verbinden.
- Let u a.u.b. op het volgende: De start
wordt na het openen van de verbinding
S13-S14 voor ong. 10 s opgeslagen.
- Handmatige start met bewaking: knop
op S33-S34 aansluiten (S13-S14 open)
• Ingangscircuit:
- Eenkanalig: S21-S22 en S31-S32
verbinden. Verbreekcontact van
bedieningsorgaan op S11 en S12
aansluiten.
- Tweekanalig: S11-S12 verbinden.

- 12 -
los contactos normalmente cerrados del
interruptor de seguridad a S21-S22 y a
S31-S32.
• Conectar pulsador de reseteo del tiempo
de retardo
o puente en Y39-Y40
• Circuito de realimentación:
Conectar contactores externos en serie al
circuito de rearme S13-S14 o S33-S34.
Los contactos de seguridad están activados
(cerrados). Los indicadores de estado „CH.1“,
„CH. 2“, „CH.1(t)“ y „CH.2(t)“ están encendidos. El
dispositivo está preparado para funcionar.
Al abrir el circuito de entrada, se abren los con-
tactos de seguridad 13-14/23-24/33-34 y los
indicadores de estado „CH.1“ y „CH.2“ se apa-
gan. Transcurrido el tiempo de retardo, los
contactos de se-guridad 47-48/57-58 se abren y
los indicadores de estado „CH.1(t)“ y „CH.2(t)“ se
apagan.
Reactivación
• Cerrar el circuito de entrada.
• En caso de rearme manual con supervi-
sión, confirmar con el pulsador de rearme
entre S33 y S34.
Los indicadores de estado se iluminan
nuevamente y los contactos de seguridad
están cerrados .
Aplicación
En las fig. 2... a fig. 10 se presentan ejem-
plos de conexionado posibles; paro de emer-
gencia. Los cortocircuitos a través del paro
de emergencia también son detectados.
Por favor tenga en cuenta:
• Fig. 2 y 7: S33-S34 no conectado
• Fig. 3, 4 y 5, 6: S13-S14 no conectado
• Fig. 7: Rearme automático para el control
de puerta protectora: El dispositivo está
preparado par rearmarse cuando la puerta
protectora está abierta, mediante el circui-
to de rearme S13-S14. Después de cerrar
los circuito de entrada S21-S22 y S31-S32
se cerrarán los contactos de seguridad.
Verbreekcontact van bedieningsorgaan
op S21-S22 en S31-S32 aansluiten.
• Reset vertragingstijd
Knop of brug op Y39-Y40 aansluiten.
• Terugkoppelcircuit:
Externe magneetschakelaars in serie met
startcircuit S13-S14 of S33-S34 aanslui-
ten.
De veiligheidscontacten zijn geactiveerd
(gesloten). De status-LED’s voor „CH.1“,
„CH. 2“, „CH.1(t)“ en „CH.2(t)“ lichten op.
Het relais is bedrijfsklaar.
Wordt het ingangscircuit geopend, dan gaan
de veiligheidscontacten 13-14/23-24/33-34
open en de LED’s „CH.1“ en „CH.2“ gaan uit.
Na afloop van de vertragingstijd gaan de
veiligheidscontacten 47-48/57-58 open en de
LED’s „CH.1(t)“ en „CH.2(t)“ doven.
Opnieuw activeren
• Ingangscircuit sluiten.
• Bij handmatige start met bewaking de
knop tussen S33 en S34 indrukken.
De status-LED’s lichten weer op, de
veiligheidscontacten zijn gesloten.
Toepassing
In fig. 2 ... 10 worden aansluitvoorbeelden
gegeven van noodstopschakelingen met
automatische en bewaakte start,
hekbewakingen en contactvermeerdering
d.m.v. externe magneetschakelaars.
Let op:
• Fig. 2 en 7: geen verbinding S33-S34
• Fig. 3, 4 en 5, 6: geen verbinding S13-S14
• Fig. 7: Automatische start bij hek-
bewaking: het relais is bij geopende
hekbewaking startklaar via het startcircuit
S13-S14. Na het sluiten van de ingangs-
circuits S21-S22 en S31-S32 worden de
veiligheidscontacten gesloten.
Collegare il contatto di apertura dell’ele-
mento di scatto a S21-S22 e S31-S32.
• Ripristino tempo di ritardo Collegare il
tasto
o il ponticello a Y39-Y40.
• Retroazione: Collegare in serie i contatti
NC dei relè esterni al circuito di start S13-
S14 o S33-S34.
I contatti di sicurezza sono attivati (chiusi). I
LED “CH.1”, “CH.2", „CH.1(t)“ e „CH.2(t)“
sono accesi. L’apparecchio è pronto per il
funzionamento.
Se viene aperto il circuito di entrata i contatti
di sicurezza 13-14/23-24/33-34 si aprono e i
LED “CH1” e “CH2” si spengono. Al termine
del tempo di ritardo i contatti di sicurezza 47-
48/57-58 si aprono e gli indicatori di stato
„CH.1(t)“ e „CH.2(t)“ si spengono.
Riattivazione
• Chiudere il circuito di entrata.
• In caso di start manuale controllato,
azionare il pulsante tra S33 e S34.
I LED si riaccendono ed i contatti di sicurezza
sono chiusi.
Uso
In fig. 2 ... fig. 10 sono riportati degli esempi di
collegamento per il cablaggio di arresto d’emer-
genza con start automatico e manuale, per il
comando delle porte di sicurezza, nonché per la
moltiplicazione dei contatti mediante relè esterni.
Nota bene:
• Fig. 2 e 7: nessun collegamento S33-S34
• Fig. 3, 4 e 5, 6: nessun colleg. S13-S14
• Fig. 7: Start automatico per comando porte
di sicurezza: Con la porta di sicurezza
aperta, l’apparecchio è pronto per lo start
attraverso il circuito start S13-S14. Dopo la
chiusura dei circuiti di entrata S21-S22 e
S31-S32 i contatti di sicurezza vengono
chiusi.
Fig. 7: Control de puerta protectora bicanal,
rearme automático, simultaneidad S1 y S2:
máx. 3 s/Comando porta di sicurezza
bicanale, start automatico, simultaneità S1
ed S2: max. 3 s/Tweekanalige hekbewaking,
automatische start, gelijktijdigheid S1 en S2:
max. 3 s
Fig. 6: Control de puerta protectora bicanal,
rearme supervisado/Comando porta di
sicurezza bicanale, start controllato/
Tweekanalige hekbewaking, bewaakte start
Fig. 5: Control de puerta protectora
monocanal, rearme supervisado/Comando
porta di sicurezza monocanale, start control-
lato/Eenkanalige hekbewaking, bewaakte
start
Fig. 4: Circuito de entrada bicanal, rearme
supervisado/Circuito di entrata bicanale, start
controllato/Tweekanalig ingangscircuit,
bewaakte start
Fig. 3: Circuito de entrada monocanal,
rearme supervisado/Circuito di entrata
monocanale, start controllato/Eenkanalig
ingangscircuit, bewaakte start
Fig. 2: Circuito de entrada monocanal,
automát. rearme/Circuito di entrata
monocanale, start automat./Eenkanalig
ingangscircuit, automatische start
S21 S11 S33
S22 S34
S12
S1 S3
Y39
Y40
S31
S32
S11 S31 S33
S12 S34
S32
S21
S22
S1 S3
Y39
Y40
S32 S34
S33
S31
S11
S22
S12
S21
S1
S3
Y39
Y40
S12 S34
S33
S11
S21
S32
S22
S31
S1
S2
S3
Y39
Y40
S11 S31 S13
S12 S14
S32
S21
S22
S1
Y39
Y40
S12
S14
S13 S11
S21
S32
S22
S1
S2
S31
Y39
Y40

- 13 -
Defectos - Averías
• Contacto a tierra
La tensión de alimentación cae y los
contactos de seguridad se abren a través
de un fusible electrónico. Una vez haya
desaparecido la causa del error y se haya
desconectado la tensión de alimentación
durante aprox. 1 minuto, el dispositivo
volverá a estar listo para el servicio.
• Funcionamiento defectuoso de los
contactos: En caso de contactos
fundidos, después de abrir el circuito de
entrada no es posible ninguna nueva
activación.
• El LED "POWER" no se ilumina: Cortocir-
cuito o falta tensión de alimentación.
• Interrupción del tiempo de retardo
En caso de fallo se pueden abrir los
contactos retardados a la desconexión
antes de la finalización del tiempo de
retardo.
Errori - guasti
• Dispersione a terra
Un fusibile elettronico interrompe
l’alimentazione ed i contatti di sicurezza si
aprono. Una volta rimossa la causa del
guasto e interrotta la tensione di
alimentazione, il dispositivo sarà pronto al
funzionamento dopo circa un minuto.
• Funzionamento errato dei contatti: in caso
di saldatura dei contatti, dopo l’apertura
del circuito di ingresso non è possibile
nessuna nuova attivazione.
• Il LED "POWER" non è acceso:
Cortocircuito o tensione di alimentazione
mancante.
• Interruzione del tempo di ritardo
In caso di guasto, i contatti ritardati allo
sgancio possono aprirsi prima che sia
trascorso il tempo di ritardo.
Fouten - storingen
• Aardsluiting
De voedingsspanning valt uit en de
veiligheidscontacten worden via een
elektronische zekering geopend. Na het
wegvallen van de storingsoorzaak en het
uitschakelen van de bedrijfsspanning voor
ca. 1 minuut is het apparaat weer.
• Contactfout: bij verkleefde contacten is na
openen van het ingangscircuit geen
nieuwe activering mogelijk.
• LED "POWER" licht niet op: kortsluiting of
voedingsspanning ontbreekt.
• Onderbreking van de vertragingstijd
In geval van een fout kan ervoor zorgen
dat de avfalvertragte contacten voor de
afloop van de vertragingstijd openen.
Dimensiones en mm (")/Dimensioni in mm (")/Afmetingen in mm (")
121 (4.76")
75 (2.95")
87 (3.42")
45 (1.77")
Y39
Y40
Fig. 8: Contacto normalmente cerrados para
reseteo del tiempo de retardo/Contatto di
riposo per il ripristino del tempo di ritardo/
Verbreekcontact voor het resetten van de
vertragingstijd
Fig. 10: como la Fig. 9 con rearme super-
visado/come fig. 9 con start controllato/
Zoals fig. 9 met bewaakte start
Fig. 9: Ejemplo de conexión para contactores
externos, monocanal, rearme automático/
Esempio di collegamento per relè esterni,
monocanale, start automatico/Aansluit-
voorbeeld van externe magneetschakelaars,
eenkanalig, automatische start
S1/S2: Pulsador de paro de emergencia o interruptor de puerta protectora/Pulsante di arresto di emergenza o di porta di sicurezza/
Noodstop- of hekschakelaar
S3: Pulsador de rearme/Pulsante di start/Startknop
13
14
K5 K6
47
48
K7 K8
1L1
1L2
S34
K8
K7 S3
K5
K6
S33
13
14
K5 K6
47
48
K7 K8
1L1
1L2
S13
K8
K7
K5
K6
S14
Elemento accionado/Elemento
azionato/Bekrachtigd element
Puerta abierta/Porta aperta/
Hek niet gesloten
Puerta cerrada/Porta chiusa/
Hek gesloten

- 14 -
Datos técnicos/Dati tecnici/Technische gegevens
Tensión de funcionamiento UB/Tensione di alimentazione UB/Voedingsspanning UB24 V DC
24 V AC
Tolerancia de tensión/Tolleranza di tensione/Spanningstolerantie -15 ... +10 %
Consumo de energía con UB/Potenza assorbita con UB/Opgenomen vermogen bij UBUBDC: 4,5 W
UB AC: 7,0 VA
Rango de frequencia/Gamma di frequenza/Frequentiebereik 50 - 60 Hz
Ondulación residual/Ondulazione residua/Rimpelspanning DC: 160 %
Tensiòn y corriente en/Tensione e corrente su/Spanning en stroom op
Circuito de entrada/Circuito di entrata/Ingangscircuit 24 V DC, 35,0 mA
Circuito de rearme/Circuito di start/startcircuit 24 V DC, 50,0 mA
Circuito de realimentaciòn/Circuito di retroazione/Terugkoppelcircuit 24 V DC, 3,5 mA
Contactos de salida/Contatti di uscita/Uitgangscontacten
Sin retardo/Istantanei/Niet vertraagd 3 Contactos de seguridad/Contatti di
sicurezza/Veiligheidscontacten
Con retardo/Ritardati/Vertraagd 2 Contactos de seguridad/Contatti di
sicurezza/Veiligheidscontacten
Categoría según EN 954-1/Categoria secondo EN 954-1/Categorie volgens EN 954-1
Sin retardo/Istantanei/Niet vertraagd 4
Con retardo <30s / Ritardati <30s / Vertraagd <30s 3
Con retardo ≥30s / Ritardati ≥30s / Vertraagd ≥30s 1
Categóría de uso según/Categoria d' uso secondo/Gebruikscategorie volgens
EN 60947-4-1
AC1: 240 V Imin: 0,01 A, Imax: 8,0 A, Pmax: 2000 VA
DC 1: 24 V Imin: 0,01 A, Imax: 8,0 A, Pmax: 200 W
EN 60947-5-1
AC 15: 230 V Imax: 5,0 A
DC13 (6 ciclos/Min, 6 cicli di commutazione/min, 6 schakelingen/min): 24 V Imax: 7,0 A
Materiál de contactos/materiale di contatto/Contactmateriaal AgSnO2+ 0,2 µm Au
Protección contactos externos/Protezione esterna dei contatti/Contactafzekering extern
EN 60 947-5-1 (IK= 1 kA)
Fusible/Fusibile/Smeltzekering 10 A de acción rápida/rapido/snel ó/o/of
6 A de acción lenta/ritardato/traag
Fusible automático/Interuttore automatico/Zekeringautomaat 24 V AC/DC: 6 A Característica /
Caratteristica/Karakteristiek B/C
Resistencia de línea total max. Rlmax circuitos de entrada/Mass. resistenza cavo totale Rlmax
circuito di ingresso/Max. weerstand totale kabel Rlmax ingangscircuits
monocanal DC/canale singolo DC/eenkanalig DC 100 Ohm
monocanal AC/canale singolo AC/eenkanalig AC 100 Ohm
bicanal con detección de cortocircuitos DC/bicanale con riconoscimento di cortocircuito
traversale DC/tweekanalig met detectie van onderlinge sluiting DC 10 Ohm
bicanal con detección de cortocircuitos AC/bicanale con riconoscimento di cortocircuito
traversale AC/tweekanalig met detectie van onderlinge sluiting AC 10 Ohm
Retardo de la connexión/Ritardo dell' azionamento/Aantrekvertraging
Rearme automático/Start automatico/Automatische start typ. 350 ms, max. 650 ms
Rearme automático tras conexión de red/Start automatico dopo attivazione
dell'alimentazione di rete/Automatische start na netinschakeling typ. 385 ms, max. 700 ms
Rearme supervisado/Start controllato/Bewaakte start typ. 35 ms, max. 70 ms
Retardo a la desconexión/Ritardo di sgancio/Afvalvertraging
En parada de emergencia/In caso di arresto di emergenza/Bij noodstop typ. 15 ms, max. 30 ms
En fallo de la red/In caso di mancanza di tensione/Bij uitvallen spanning typ. 85 ms, max. 200 ms
Tiempo de retardo/Tempo di ritardo/Vertragingstijd tv
ajustable/impostabile/instelbaar 0,1-3 s: 0,1/0,2/0,3/0,4/0,5/0,6/0,7/0,8/1/
1,5/2/3 s
0-30 s: 0/0,5/1/2/4/6/8/10/15/20/25/30 s
0-300 s: 0/5/10/20/40/60/80/100/150/200/
250/300 s
fijo/fisso/vast 0,5 s, 3 s, 10 s
Precisión de repetitión/Precisione della ripetibilità/Herhalingsnauwkeurigheid 2 %
Precisión cronológica/Precisione del tempo/Tijdnauwkeurigheid -15% / +15% + 50 ms
Tiempo de recuperación con la frecuencia máxima de 1/s / Tempo di ripristino par frequenza
di commutazione max. 1/s / Resettijd bij max. schakelfrequentie 1/s
Después de una parada de emergencia/dopo un arresto di emergenza/Na noodstop 50 ms + tv
Después de un fallo de la red /Dopo una mancanza di tensione/Na uitvallen van de
spanning 250 ms
Tiempo de espera en caso de rearme supervisado/Intervallo di attesa in caso di start
controllato/Wachttijd bej bewaakte start cas d’un démarrage surveillé 300 ms
Simultaneidad canal 1 y 2/Simultaneità canale 1 e 2/Gelijktijdigheit kanaal 1 en 2 ∞
Duración mínima de la senal de arranque con arranque supervisado/Durata minima impulso
di start con start controllato/Min. startpulsduur bij bewaakte start 30 ms
Immunidad a cortes de tensión/Cavallottamento durante le cadute di tensione/
Overbrugging bij spanningstortingen 20 ms
CEM/Compatibilità elettromagnetica/EMC EN 60947-5-1, EN 61000-6-2
Oscillaciones según/Vibrazioni secondo norma/Trillingen volgens EN 60068-2-6 Frecuencia/Frequ./Frequentie: 10-55 Hz
Amplitud/Ampiezza/Amplitude: 0,35 mm

- 15 -
Condiciones climáticas/Sollecitazione climatica/Klimaacondities EN 60068-2-78
Distancias de fuga y dispersión superficial según/Intraferri d'aria e vie di dispersione
secondo norma/Lucht- en kruipwegen volgens EN 60947-1
Grado de suciedad/Grado di contaminazione/Vervuilingsgraad 2
Tensión de aislamiento de dimensionado/Tensione nominale di isolamento/Nominale
isolatiespanning 250 V
Resistencia tensión transitoria de dimensionado/Tensione di tenuta agli urti/Nominale
stootspanningbestendigheid 4 kV
Temperatura ambiente/Temperatura ambiete/Omgevingstemperatuur -10 - 55 °C
Temperatura de almacenaje/Temperatura di magazzinaggio/Opslagtemperatuur -40 - 85 °C
Tipo de protección/Tipi di protezione/Veiligheidsklasse
Lugar de montaje (p.e. armario de distribución)/Spazio di montaggio (p.e. quadro elettrico
ad armadio)/Inbouwruimte (bijv. schakelast) IP54
Carcassa/Alloggiamento/Kast IP40
Zona de bornes/Terminali/Aansuitklemmen IP20
Material de carcassa/materiale della custodia/Behuizingsmateriaal
Carcassa/Alloggiamento/Behuizing PPO UL 94 V0
Frente/Fronte/Front ABS UL 94 V0
Seccion max. del conductor externo/Sezione max. del cavo esterno /Max. doorsnede
van de aansluitkabels
1 conductor flexible/1 conduttore flessibile/1 draad, flexibel 0,20 - 4,00 mm2/24-10 AWG
2 conductores de misma sección, flexible con terminal: sin revestimiento de plástico /
2 conduttori con lo stesso diametro, flessibile con capocorda senza manicotto di plastica/
2 draaden mad dezelfde doorsnede, flexibel met adereindhuls zonder kunststoffhuls 0,20 - 2,50 mm2/24-14 AWG
lexible sin terminal o con terminal TWIN/flessibile senza capocorda o con capocorda
TWIN/Flexibel zonder adereindhuls of met TWIN-Adereindhuls 0,20 - 2,50 mm2/24-14 AWG
Par de apriete para los bornes de tornillo/Coppia di serraggio per morsetti a vite/
Aanhaalmoment voor schoefklemmen 0,60 Nm
Dimensiones Al x An x Pr / Misure altezza x larghezza x profondità / Afmetingen h x b d 87 mm x 45 mm x 121 mm
Einbaulage/Fitting Position/Position de travail cualquiera/a scelta/willekeurig
Gewicht/Weight/Poids 370 g
Son válidas las versiones actuales de las
normas 11/03.
Per le norme citate, sono applicate le versioi
in vigore a 11/03.
Van toepassing zijn de in 11/03 actuele
versies van de normen.
Corriente térmica convencional de los contactos de seguridad/Corrente termica convenzionale dei contatti
di sicurezza/Conventionele thermische stroom van de veiligheidscontacten (AC1, DC1)
Per impedire l’avaria dei dispositivi, assicu-
rare su tutti i contatti di uscita un sufficiente
spegnimento della scintilla. Per i carichi ca-
pacitivi, rispettare gli eventuali picchi di cor-
rente. Per i relè DC, utilizzare diodi auto-
scillanti per lo spegnimento della scintilla per
aumentare la durata dei relè stessi.
Para evitar una falla de los dispositivos, se
debe procurar una suficiente extinción de
chispas en todos los contactos de salida. En
cargas capacitivas se deben tener en cuenta
los picos de corriente. Con contactores de DC,
utilizar diodos de marcha libre para la
extinción de chispas, para aumentar la vida
útil de los contactores.
Om een falen van de relais te verhinderen, moet
aan alle uitgangscontacten voor een adequate
vonkblussing gezorgd worden. Bij capacitieve
belasting dienen eventueel op-tredende
stroompieken vermeden te wor-den. Bij DC-
magneetschakelaars vrijloopdioden voor
vonkblussing gebruiken om de levensduur van
de magneetschakelaars te verlengen.
Número de contactos/Numero dei contatti/Aantal contacten 54321
Ith (A) por contacto en tensión de alimentación AC/
per contatto con corrente AC/per contact bij een AC voedingsspanning 3,0 3,5 4,0 5,0 7,0
Ith (A) por contacto en tensión de alimentación DC/
per contatto con corrente DC/per contact bij een DC voedingsspanning 4,3 4,8 5,5 6,8 8,0

- 16 -
A Pilz Ges.m.b.H., ✆01 7986263-0, Fax: [phone], E-Mail: [email protected] AUS Pilz Australia, ✆03 95446300, Fax: [phone], E-Mail:
[email protected] B L Pilz Belgium, ✆09 3217570, Fax: [phone], E-Mail: [email protected] BR Pilz do Brasil, ✆11 4337-1241, Fax: [phone],
E-Mail: [e-mail] CH Pilz lndustrieelektronik GmbH, ✆062 88979-30, Fax: [phone], E-Mail: [email protected] DK Pilz Skandinavien K/S,
✆74436332, Fax: [phone], E-Mail: [email protected] E Pilz lndustrieelektronik S.L., ✆938497433, Fax: [phone], E-Mail: [email protected] F Pilz France
Electronic, ✆03 88104000, Fax: [phone], E-Mail: [email protected] FIN Pilz Skandinavien K/S, ✆09 27093700, Fax: [phone], E-Mail:
pilz.f[email protected] GB Pilz Automation Technology, ✆01536 460766, Fax: [phone], E-Mail: [email protected] I Pilz ltalia Srl, ✆031 789511,
Fax: [phone], E-Mail: [email protected] IRL Pilz Ireland Industrial Automation, ✆021 4346535, Fax: [phone], E-Mail: [email protected] J Pilz Japan Co.,
Ltd., ✆045 471-2281, Fax: [phone], E-Mail: [email protected].jp MEX Pilz de Mexico, S. de R.L. de C.V., ✆55 5572 1300, Fax: [phone], E-Mail:
[email protected] NL Pilz Nederland, ✆0347 320477, Fax: [phone], E-Mail: [email protected] NZ Pilz New Zealand, ✆09- 6345-350, Fax: 09-6345-
352, E-Mail: [email protected] P Pilz Industrieelektronik S.L., ✆229407594, Fax: [phone], E-Mail: [email protected] PRC Pilz China Representative
Office, ✆021 62494658, Fax: [phone],
E-Mail: [email protected] ROK Pilz Korea, ✆031 8159541, Fax: [phone], E-Mail: [e-mail]
SE Pilz Skandinavien K/S, ✆0300 13990, Fax: [phone], E-Mail: [email protected] TR Pilz Elektronik Güvenlik Ürünleri ve Hizmetleri Tic. Ltd. ¸Sti.,
✆0224 2360180, Fax: [phone], E-Mail: [email protected] USA Pilz Automation Safety L.P., ✆734 354-0272, Fax: [phone], E-Mail:
[email protected]
www www.pilz.com
D Pilz GmbH & Co. KG, Sichere Automation, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland, ✆[phone], Fax: [phone],
E-Mail: [email protected]
20 185-04-2007-02 Printed in Germany
10
1
10 100 1000 10000
0.1
DC13: 24 V
AC15: 230 V
AC1: 230 V
DC1: 24 V
Número e ciclos x 10
3
Numero ei cicli i commutazione x 10
3
Aantal schakelingen x 10
3
Corriente nominal e servicio (A)
Corrente i esercizio nominale (A)
Nominale be rijfsstroom (A)
Vida útil del relé de salida/Durata dei relè di uscita/Levensduur van de uitgangsrelais
