Pintek HVP-18HF User manual

HIGH FREQUENCE HIGH VOLTAGE PROBE
INSTRUCTION MANUAL
For model:
HVP-10R / HVP-18HF /
HVP-28HF / HVP-39pro
使用說明書
高壓測試棒

1. SPECIFICATIONS
2. SAFETY PRECAUTIONS
OPERATION3.
4.
5.
6.
7.
8.
COMPENSATION ADJUSTMENT
WARNING
CLEANING
VOLTAGE DERATING CURVE
ACCESSORIES
4-1 HVP-10R
4-2 HVP-18HF/ HVP-28HF/ HVP-39pro
1
2
2
3
3
4
6
6
TABLE OF CONTENTS
7
9
1. 規格
2. 簡述與安全須知
3. 操作說明
4. 匹配電容調整
4-1 HVP-10R
4-2 HVP-18HF/ HVP-28HF/ HVP-39pro
5. 注意事項
6. 清潔
7. 電壓測試臨界曲線
8. 附件
目 錄
11
12
12
13
13
14
16
16
17
19

HVP-10R / HVP-18HF /
HVP-28HF / HVP-39pro
HIGH FREQUENCE
HIGH VOLTAGE PROBE
INSTRUCTION MANUAL

High Frequence High Voltage Probe Instruction Manual
1
1.SPECIFICATIONS
Model
Division Ratio
Read Out
Input Resistance
Input Capacitor
Max. DC+AC peak
Max. AC RMS.
Band Width
Rise Time
Signal / Noise
DCV Accuracy
Temp. Coefficient
Cable Length
Operation Temp.
Storage Temp.
Color: Handel/Body
Weight / Volume
HVP-10R HVP-18HF HVP-28HF HVP-39pro
100:1 1000:1 1000:1 1000:1
100MΩ200MΩ500MΩ900MΩ
2.0 PF 1.5 PF 1.7 PF 2.0 PF
10KV CAT II 18KV CAT II 28KV CAT II 40KV CAT II
7KV CAT II 12KV CAT II 20KV CAT II 28KV CAT II
DC~120MHz DC~150MHz DC~200MHz DC~220MHz
3.0 nS 2.4 nS 1.8 nS 1.6 nS
>60dB at 1KHz ; >50dB at 1MHz
≦3% Full Range
≦t 1 KHz3% a
≦00 PPM/℃2
2M 0.2M±
-20~70 ℃
ACV Accuracy
-10~55 ℃
Black/Milk Gray Black/Yallow Black/Dark Gray Black/Red
460g /80(W) x 80(H) X 320(L) mm
Max. Loading Current 100uA 90uA 56uA 45uA
Compensation Range 10PF~35PF
Safety Meets EN61010-031 CAT II
Humidity 85% RH or less( t 35a ℃)

2
High Frequence High Voltage Probe Instruction Manual
2.SAFETY PRECAUTIONS
This high voltage probe only for the person who are trained,
experienced, or otherwise qualified to recognize hazardous
situations and who trained in the safety precautions that necessary
to avoid possible injury when using such a device.
Do not work alone when working with high voltage circuits.
For your own safety, inspect the probes for cracks and frayed or
broken leads before each use. If defects are noted, DO NOT USE the
probe.
Hands, shoes, floor and work bench must be dry. Avoid making
measurements under humid, damp or other environmental
conditions that might affect the safety of the measurement situation.
If possible, always turn the high voltage source off before connection
or disconnection the probe.
The probe body should be kept clean and free of any conductive
contamination.
The probe is for indoor use only.
Connect the divider probe common lead(alligator clip) to a good
earth ground or reliable ground.
Connect the BNC connector to the BNC input of your oscilloscope.
Select the desired range of your oscilloscope. Whenever possible,
turn the high voltage source off before making any connections.
3.OPERATION

3
High Frequence High Voltage Probe Instruction Manual
4.COMPENSATION ADJUSTMENT

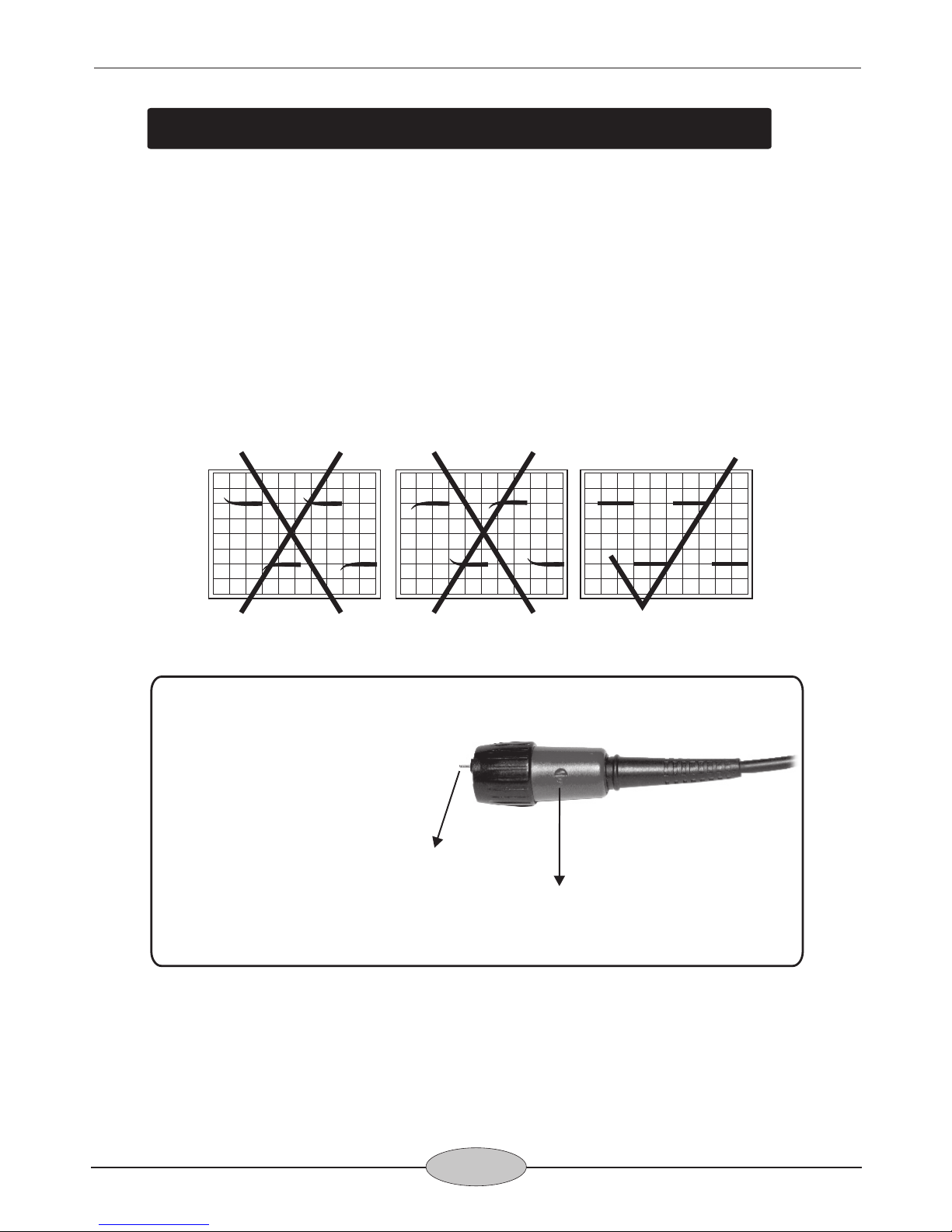

4-1 HVP-10R:
The following adjustment is required whenever the probe is
transferred from one oscilloscope or input channel to another.
Connect the probe to the oscilloscope, apply a 1KHz square wave to
the probe tip and adjust the oscilloscope controls to display a few
cycles of the waveform. Adjust the trimmer located in the BNC plug
for a flat topped square wave.
ReadOut Pin
The HVP-10R is
compatible with
readout function
oscilloscopes that
automatically detect
and display the
attenuation factor of
the probe. for 1 KHz Adjustment
Hole 1.
Illustration of 1KHz square wave adjustment.
CAUTION:
When the measuring frequency was 40MHz up, you must change to
the shortest earth lead and connected to the Alligator Clip(BP-276N-
D) to obtained a best earth and the best frequency response.

4
High Frequence High Voltage Probe Instruction Manual
Adjust the frequency
response of the probe to
match your oscilloscope
by the adjust bar
attached only.
for 200Hz Square Wave Adjustment
for 200KHz
Adjustment
Square Wave
for Bandwidth Adjustment
4-2 HVP-18HF/ HVP-28HF/ HVP-39pro:
The following adjustment is required whenever the probe is
transferred from one oscilloscope or input channel to another.
Connect the probe to the oscilloscope, apply a 200Hz square wave to
the probe tip and adjust the oscilloscope controls to display a few
cycles of the waveform. Adjust the trimmer located in the BNC plug
for a flat topped square wave.
Hole 1.
Hole 2.
Hole 3.
Illustration of 200Hz square wave adjustment.
CAUTION!
1. The HVP-18HF/ HVP-28HF/ HVP-39pro adjust Hole 2 and Hole 3
are for the qualified engineer only.
2. The HVP-10R adjusts Hole 1 only.

5
High Frequence High Voltage Probe Instruction Manual
3. Before adjusting Hole 2 and hole 3, please move off the plastic
cover at first.
4. Use the adjust bar attached only.
5. When the measuring frequency was 40MHz up, or to adjust
Bandwidth(Hole 3.), you must changed to the shortest earth lead
and connected to the Alligator Clip(BP-276N-D) to obtained a best
earth and thee best frequency response.

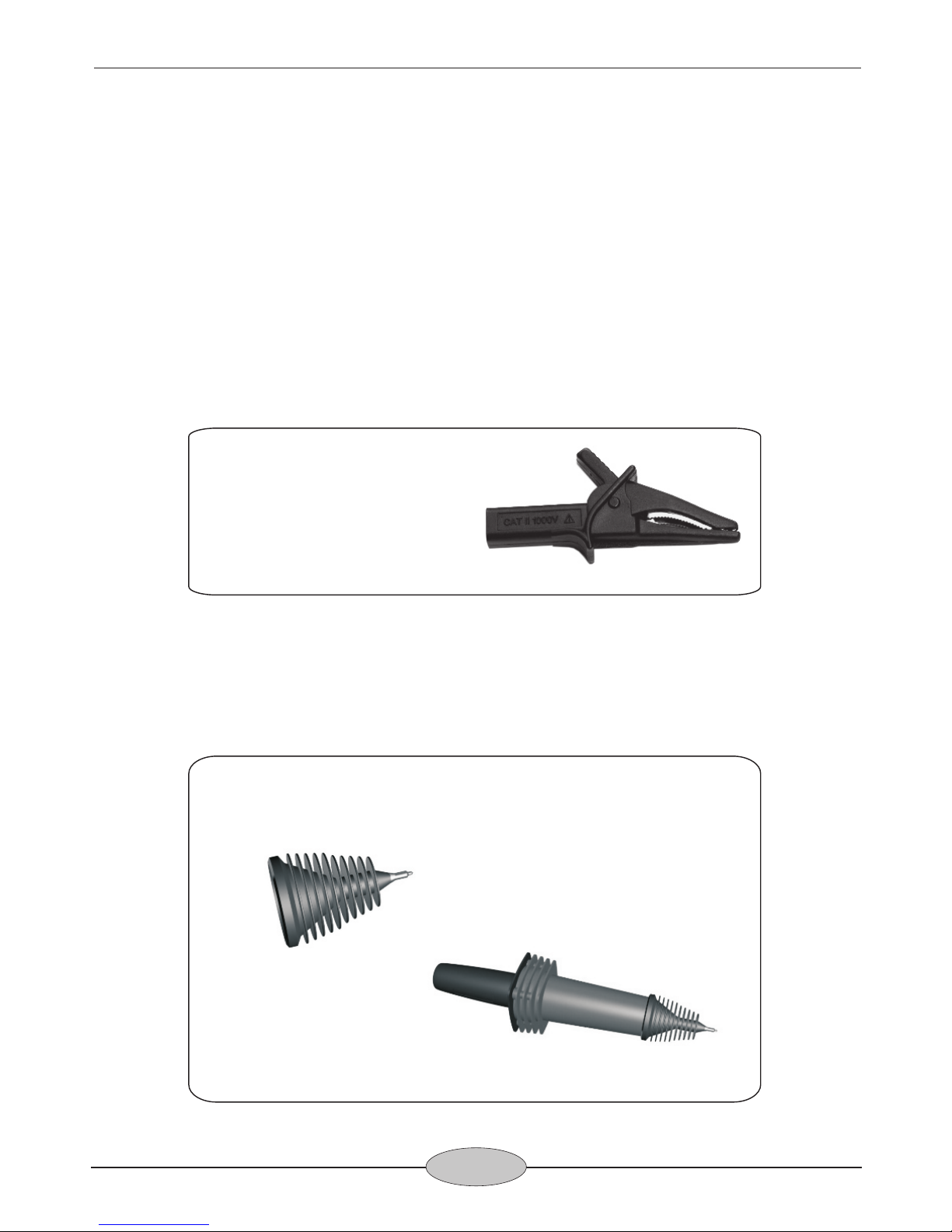

BP-276N-D
(For 40MHz up
Measuring Frequency)
HI-25
(connect the HI-25 & HVP-39pro )
6
39pro only), please connect HI-25 to the probe and that to meet
the regulation of 2006/95 /EC Directive IEC/EN 61010-31:2002 .
. When the measuring voltage are 25KV up(HVP-28HF and HVP-
High Voltage Isolation Head

6
High Frequence High Voltage Probe Instruction Manual
5.WARNING
6.CLEANING
Do not attempt to take measurements from the sources when the
chassis or return lead is not ground.
The ground connection is critical to the safety operation of the probe.
Failure to make this connection may result in personal injury or
damage to the probe or voltmeter. This connection must be made
before the probe tip comes into contact with the high voltage and
must not be removed until after the probe tip has been removed.
Do not connect the ground clip to the high voltage source or the
probe tip to the ground for any reason.
BEFORE turning the high voltage on, make sure that no part of your
body is in contact with the device.
Remembering that the voltage being measured is 1000 times(HVP-
10R is 100 times) greater than the voltmeter reading.
Disconnect the probe tip from the high voltage source BEFORE
removing the ground clip lead.
Clean only the exterior probe body and cables. Use a soft cotton cloth
lightly moistened with a mild solution of detergent and water. Do not
allow any portion of the probe to submerged at any time.
Dry the probe thoroughly before attempting to make voltage
measurement.
Do not subject the probe to solvents or solvent fumes as these can
case deterioration of the probe body and cables.

7
High Frequence High Voltage Probe Instruction Manual
7.VOLTAGE DERATING CURVE
Fig.1 Frequency
Voltes
100V
10KHz 100KHz 1MHz 10MHz 100MHz 1GHz
1KV
10KV
100KV
20KV
7-1 HVP-10R (10KV:2MHz / 300V:100MHz / 100V:1GHz)
Fig.2 Frequency
Voltes
100V
10KHz 100KHz 1MHz 10MHz 100MHz 1GHz
1KV
10KV
100KV
20KV
7-2 HVP-18HF (18KV:3MHz / 300V:150MHz / 100V:1GHz)
(18KV)

8
High Frequence High Voltage Probe Instruction Manual
Fig.3 Frequency
Voltes
100V
10KHz 100KHz 1MHz 10MHz 100MHz 1GHz
1KV
10KV
100KV
20KV
7-3 HVP-28HF (28KV:4MHz / 300V:200MHz / 100V:1GHz)
Fig.4 Frequency
Voltes
100V
10KHz 100KHz 1MHz 10MHz 100MHz 1GHz
1KV
10KV
100KV
20KV
7-4 HVP-39pro (40KV:5MHz / 300V:250MHz / 100V:1GHz)
(28KV)
(40KV)

9
High Frequence High Voltage Probe Instruction Manual
8.ACCESSORIES
PL-10(Option)
ROD-ADJ-002
Adjust bar
To Connect With
Digital DMM.
Test CRT
for H.V.
PX-503
Carry Box
Feed 10M
Impedance
Ω
DMM
MT-246
PL-10
Oscillossope
High Voltage Probe

高壓 測試 棒使 用 說 明 書
HVP-10R / HVP-18HF /
HVP-28HF / HVP-39pro

High Frequence High Voltage Probe Instruction Manual
11
1. 規 格
型號
衰減比例
讀出功能
輸入阻抗
輸入電容
最大輸入:DC+AC peak
最大輸入:AC RMS.
頻寬
上升時間
噪信比
直流信號誤差值
溫度係數
測試線長度
操作溫度範圍
儲存溫度
顏色:握把/本體
重量/材積
HVP-10R HVP-18HF HVP-28HF HVP-39pro
100:1 1000:1 1000:1 1000:1
100MΩ200MΩ500MΩ900MΩ
2.0 PF 1.5 PF 1.7 PF 2.0 PF
10KV CAT II 18KV CAT II 28KV CAT II 40KV CAT II
7KV CAT II 12KV CAT II 20KV CAT II 28KV CAT II
DC~120MHz DC~150MHz DC~200MHz DC~220MHz
3.0 nS 2.4 nS 1.8 nS 1.6 nS
>60dB at 1KHz ; >50dB at 1MHz
≦全部範圍檔3%
≦在 1 KHz3%
≦00 PPM/℃2
2M 0.2M±
-20~70 ℃
交流信號誤差值
-10~55 ℃
黑/淺灰色
460g /80(寬) x 80(高) X 320(長) mm
最大負載電流 100uA 90uA 56uA 45uA
匹配電 容調整 範圍
10PF~35PF
安規檢驗 符合 EN61010-031 CAT I 規範I
溼度 85% RH 或更低( t 35a ℃)
黑/黃色 黑/鐵灰色 黑/紅色

High Frequence High Voltage Probe Instruction Manual
2. 簡 述與 安全 須 知
感 謝 您 購 買HVP系列高 壓 測試 棒; 高 壓測 試 棒是為 防 止測
試人員在做高壓測量工作時，受到意外電擊，而設計的
一種產品。在使用高壓測試棒以前，操作者必須先閱讀
安全規則並且充分理解後才能使用高壓測試棒。
此外, 只 有接 受過 高壓 測試培養訓練、 有過 高壓 測試 經驗
或能辨別高壓危險情況的測試人員才能使用這種高壓測
試棒。在使用高壓測試棒的時候，受過安全警示知識培
養訓練的測試人員可以防止在操作過程中出現意外的傷
害。
請不要一個人在超過人體安全範圍的電壓下工作。
為了自身的安全，每次使用高壓測試棒以前，要認真檢
查所使用高壓棒表面磨損和高壓棒測試端破損情況, 如果
有磨損、破損問題出現，千萬不要使用此測試棒。
雙手、鞋、地板和工作椅一定要保持乾燥, 並避免在潮
濕、發霉或者其他影響安全測量的環境下進行測量工
作。在連接或者拆下測試棒以前，需要把高壓電源關
閉。
高壓測試棒要保持乾淨，污垢等沾染物能在測試棒表面
提供傳導途徑，一定要使用無安全隱憂的測試棒。
連 接 測 試 棒 衰 減 端 的 地 線 （ 鱷 魚 夾 ） 到 好 的 接 地 點 或 可
靠的接地測試端上。
連接BNC連接頭到示波器的BNC輸入端口。
選擇示波器要求的量程範圍。
[注 意] 無 論 如 何, 請 務 必 在 連 接 測 試 以 前 把 高 壓 電 源 關
閉。
3. 操 作說 明
12

High Frequence High Voltage Probe Instruction Manual
4. 匹 配電 容調 整
4-1 HVP-10R:
每 當 測 試 棒 更 換 示 波 器 或 更 換 通 道 時,請 先 進 行 下 列 調 整
步驟:
連接測 試棒至 示波 器, 輸入1KHz方波 至 測試 棒 測試 端, 然
後調 整示 波器 控制 項進而顯示 一些 波形, 並 針對 方波 波型
上升型態調整位於BNC 接頭的可變電容器。
讀出針
HVP-10R 是有讀出
功能的; 當接在有
讀出功能的示波器
並正確的選擇衰減
比例, 就能自動讀
出原測試值電壓。
1KHz方波調整點
Hole 1.
正確調整1KHz 方波的示意 圖
警告:
(1)當測量頻率大於40MHz時, 必 須 將 長 地 線 更 換 為 鱷 魚
夾(BP-276N-D)以 便 取 得 最 小 的 接 地 電 阻 值 和 更 高 的 頻
率響應。
(2)調整方波時請指定使用本公司的附件調棒。
(3)1KHz方 波 請 使 用 函 數 信 號 產 生 器, 輸 出20Vp-p, 或 是
選用本公司出品的FG-32/52/72/102等機種。
13

High Frequence High Voltage Probe Instruction Manual

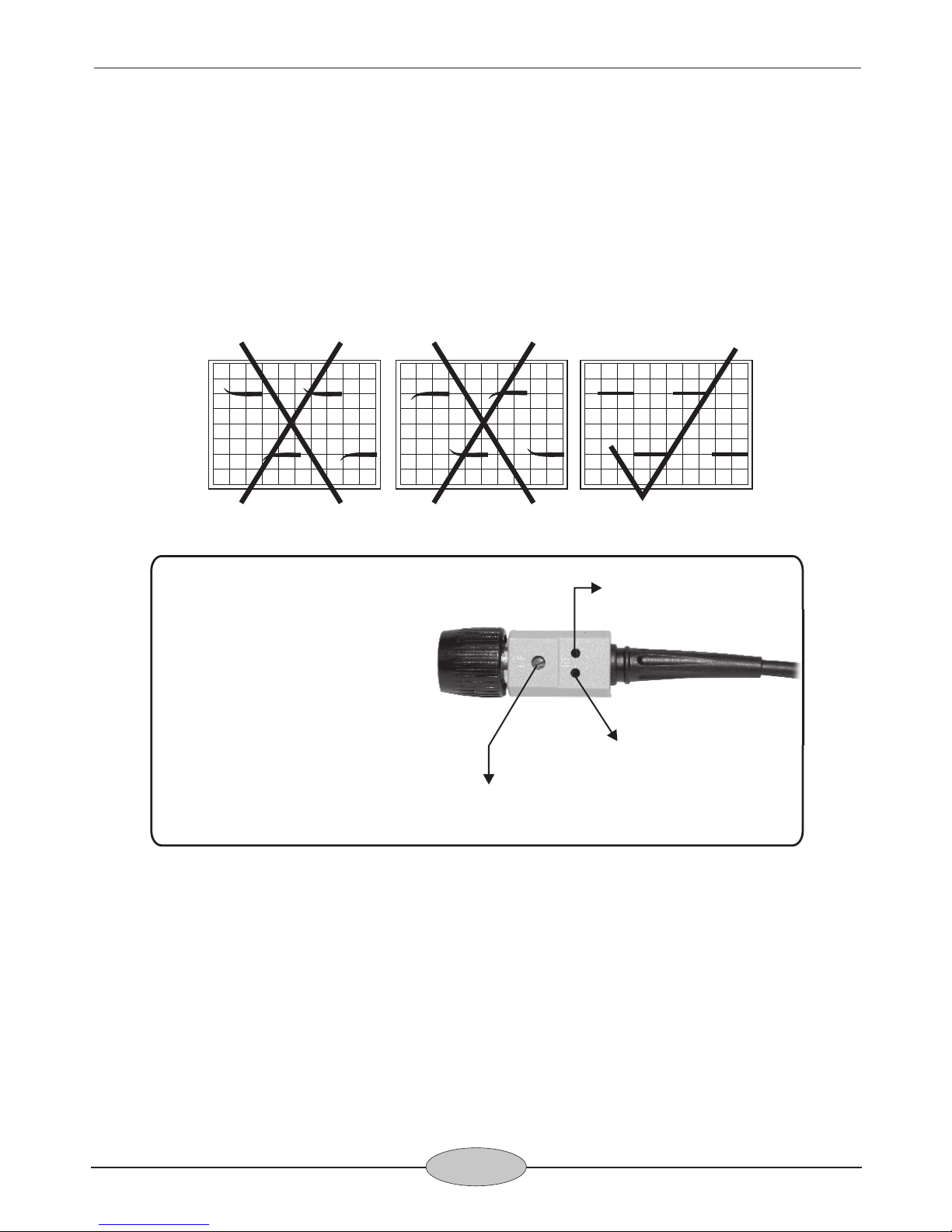

4-2 HVP-18HF/ HVP-28HF/ HVP-39pro:
連接測試棒至示波器, 輸入200Hz方波至測試棒測試端,
然後調整示波器控制項進而顯示一些波形, 並針對方波波
型上升型態調整位於BNC 接頭的可變電容器。
Hole 1.
Hole 2.
Hole 3.
200Hz方波調整點
200KHz方波調整點
頻寬調整點
更換示波器時請依
指示調整Hole 1.即
可。
正確調整 方波的示意圖 200Hz
警告:
(1)200Hz方波請 使用函 數信 號產生 器, 輸出20Vp-p, 或是
選用本公司出品的FG-32/52/72/102等機種。
(2)非專業人員請勿調整Hole 2, Hole 3 調整點。
(3)本產品出場時已經對Hole 2, Hole 3調整過, 請安心操
作使用。
(4)調整時請使用本公司附的指定調棒。
14

High Frequence High Voltage Probe Instruction Manual
(5)當待測高壓的頻率超過40MHz時, 為了取得更好的頻率
響 應 與 更 佳 的 接 地, 請 將 長 地 線 更 換 為 鱷 魚 夾(BP-276N-
D)。
(6)當測量電壓超過25KV 以 上 時 (限HVP-28HF/HVP-
39pro機 種), 請 安 裝 隨 機 附 件HI-25, 將 獲 得40cm以 上 的
絕緣體表面距離(根 據CE準 則: 量 測40KV電 壓 必 須 要 有
40cm以上的絕緣 距離) 。體表面
BP-276N-D
(當量測 40MHz 以上的高頻電壓時請改用此
鱷魚夾直接接地, 可以獲得更佳的頻率響應)
(HVP-28HF/HVP-39pro 附件)
(HI-25與HVP-39pro 連結示意圖)
15
高壓絕緣頭
HI-25

High Frequence High Voltage Probe Instruction Manual
5. 注 意事 項
6. 清 潔
請勿試圖把測試設備的接地線從地面接線柱上移開。
接 地 連 接 是 測 試 棒 安 全 操 作 的 一 個 關 鍵 點 。 當 高 壓 測 量
的 時 候 ， 如 果 沒 有 這 種 連 接 將 可 能 導 致 人 身 傷 害 或 者 對
連 結 的 示 波 器 、 測 試 棒 產 生 損 害 。 在 測 試 棒 測 試 端 測 試
連 接 高 壓 前 ， 一 定 要 先 連 接 好 地 線 ， 並 且 地 線 連 接 不 能
輕易挪開，直到高壓測試端遠離高壓源。
絕 對 不 能 把 接 地 線 與 高 壓 電 源 連 接 或 者 把 測 試 棒 測 試 端
接地。
打 開 高 壓 源 以 前 要 保 證 身 體 的 任 何 部 位 都 沒 有 和 測 試 設
備接觸。
測量電壓時，請牢記被測電壓是實際讀數的1000倍。
在 移 走 接 地 夾 以 前 一 定 要 把 測 試 棒 高 壓 測 試 端 從 高 壓 源
上斷開。
只 需 清 洗 測 試 棒 外 部 和 電 纜 即 可 ， 用 軟 棉 布 輕 輕 蘸 點 酒
精和水清洗。不可以把測試棒的任何部分浸泡在液體
裡。
在做電壓測量以前要使測試棒全部乾燥。
不 要 把 測 試 棒 放 進 有 腐 蝕 性 溶 液 或 者 有 腐 蝕 性 煙 氣 裡 ，
因為這樣將可能引起測試棒和電纜的破損。
16

High Frequence High Voltage Probe Instruction Manual
7.電 壓測 試臨 界 曲 線
Fig.1 Frequency
Voltes
100V
10KHz 100KHz 1MHz 10MHz 100MHz 1GHz
1KV
10KV
100KV
20KV
7-1 HVP-10R (10KV:2MHz / 300V:100MHz / 100V:1GHz)
Fig.2 Frequency
Voltes
100V
10KHz 100KHz 1MHz 10MHz 100MHz 1GHz
1KV
10KV
100KV
20KV
7-2 HVP-18HF (18KV:3MHz / 300V:150MHz / 100V:1GHz)
(18KV)
17
