pleasant hearth OFW760R User manual

1
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
Questions, problems, missing parts?
Before returning to your retailer, call our customer service department at 1-877-447-4768,
8:30 a.m. – 4:30 p.m. CST, Monday – Friday, or email us at
[email protected].
11/06/18
30" FIRE PIT
MODEL #OFW760R / OFW851RA / OFW760RC
30-10-187
Français p. 17
Español p. 9

2

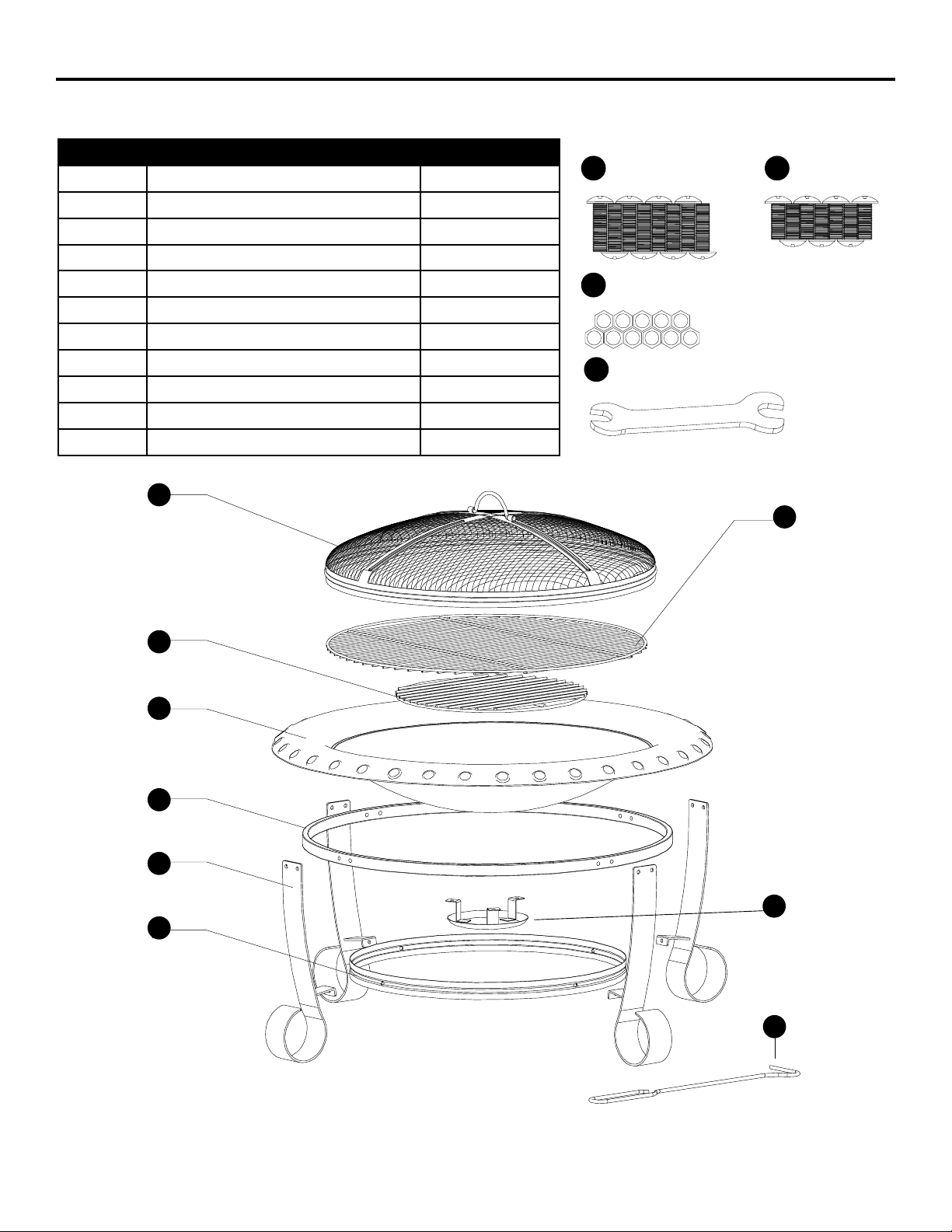

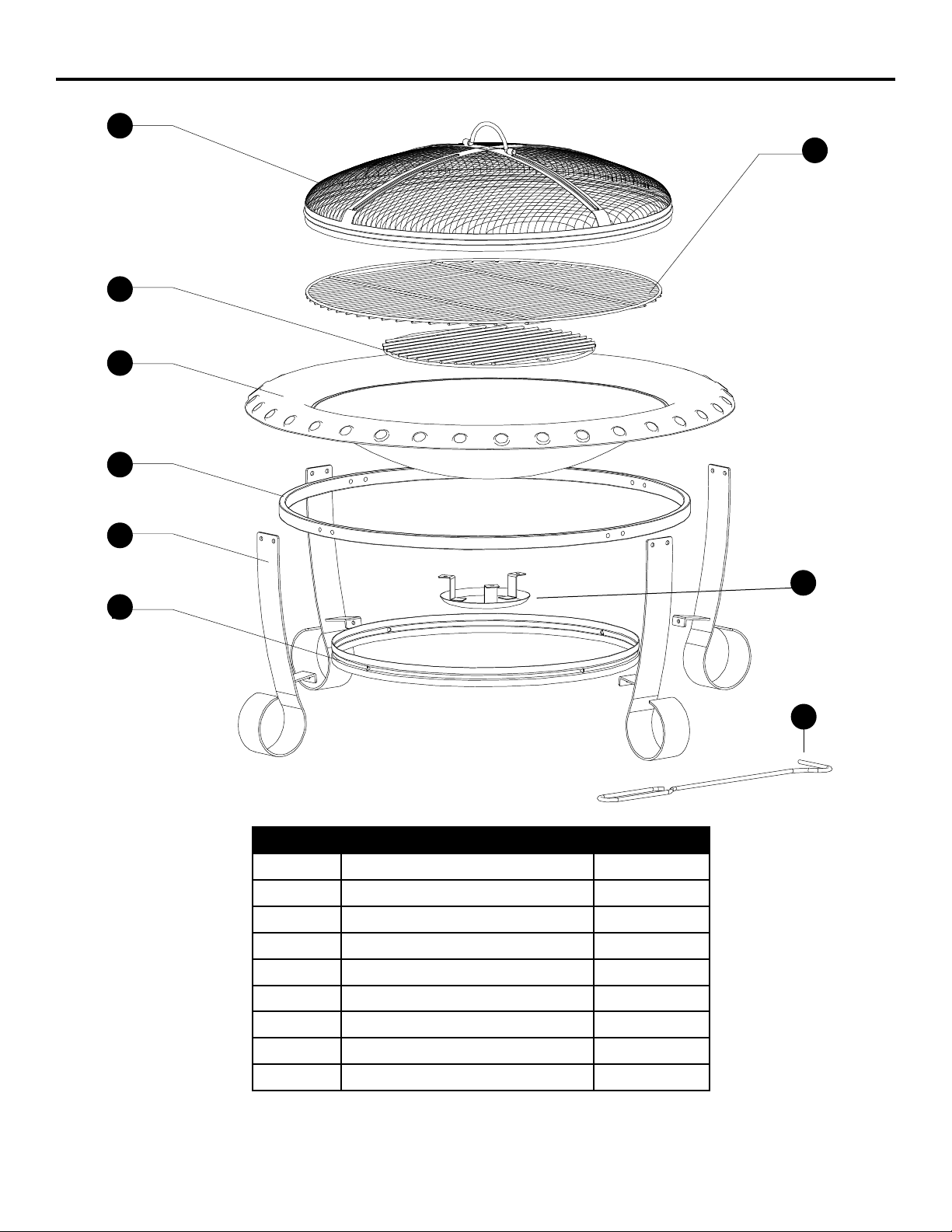

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
AMesh Cover 1
BWood Grate 1
CFire Bowl 1
D Upper Support Ring 1
ELegs 4
F Lower Support Ring 1
GPoker 1
HCooking Grid** 1
IAsh Catcher 1
E
F
C
B
A
H
D
G
I
** NOTE: Cooking grid part ONLY applies to model # OFW760RC

3
HARDWARE LIST
Please read and understand this entire manual before attempting to assemble, operate or install
the product. If you have any questions regarding the product, please call customer service at
1-877-447-4768, 8:30 a.m. – 4:30 p.m. CST, Monday – Friday.
WARNINGS:
• DO NOT allow children or pets near the re pit without supervision.
• DO NOT touch surface of re pit while in use.
• FOR OUTDOOR USE ONLY! Burning wood and charcoal indoors can kill you. It gives off carbon
monoxide, which has no odor.
• NEVER burn in vehicles, tents, garages, other enclosed areas or indoors. CARBON MONOXIDE
HAZARD.
• NEVER LEAVE FIRE UNATTENDED!
• NEVER place a cover on re pit when in use. Ensure the re pit and mesh cover have cooled before
placing a cover over the re pit.
• When the re pit is in use, the poker bracket on the mesh cover can reach extreme temperatures
that can cause serious injury to an unprotected hand. Use a poker when handling.
• DO NOT use under overhead cables or power lines.
CAUTIONS:
• Adequate re extinguishing material should be readily available.
• Always ensure that the mesh cover is secured over re bowl while in use.
• Burn only seasoned hard wood or re logs in the re pit.
• DO NOT attempt to move the re pit while it is hot or in use.
• DO NOT use gasoline or kerosene to start the re in your re pit.
• DO NOT use this outdoor re pit under any overhead or near any unprotected combustible
constructions. Avoid using near or under overhanging trees and shrubs. DO NOT use this unit on
long or dry grass and/or leaves.
• Always use this outdoor re pit on a hard, level, non-combustible surface such as concrete, rock or
stone. An asphalt or blacktop surface may not be acceptable for this purpose. DO NOT use on
wooden decks.
• Place the re pit no closer than 10 feet / 3.05 meters from walls or combustibles during use.
• Poker handle may become hot during and after use.
• Use heat-resistant gloves to handle hot tools.
SAFETY INFORMATION
M6x20mm
Bolt
Qty. 8
M6x12mm
Bolt
Qty. 7
AA BB CC DD
M6 Nut
Qty. 11
Wrench
Qty. 1
This product and the fuels used to operate this product (charcoal or wood), and the products of
combustion of such fuels, can expose you to chemicals including carbon black, which is known
to the State of California to cause cancer, and carbon monoxide, which is known to the State of
California to cause birth defects or other reproductive harm.
For more information go to www.p65Warnings.ca.gov
WARNING

4
PREPARATION
ASSEMBLY INSTRUCTIONS

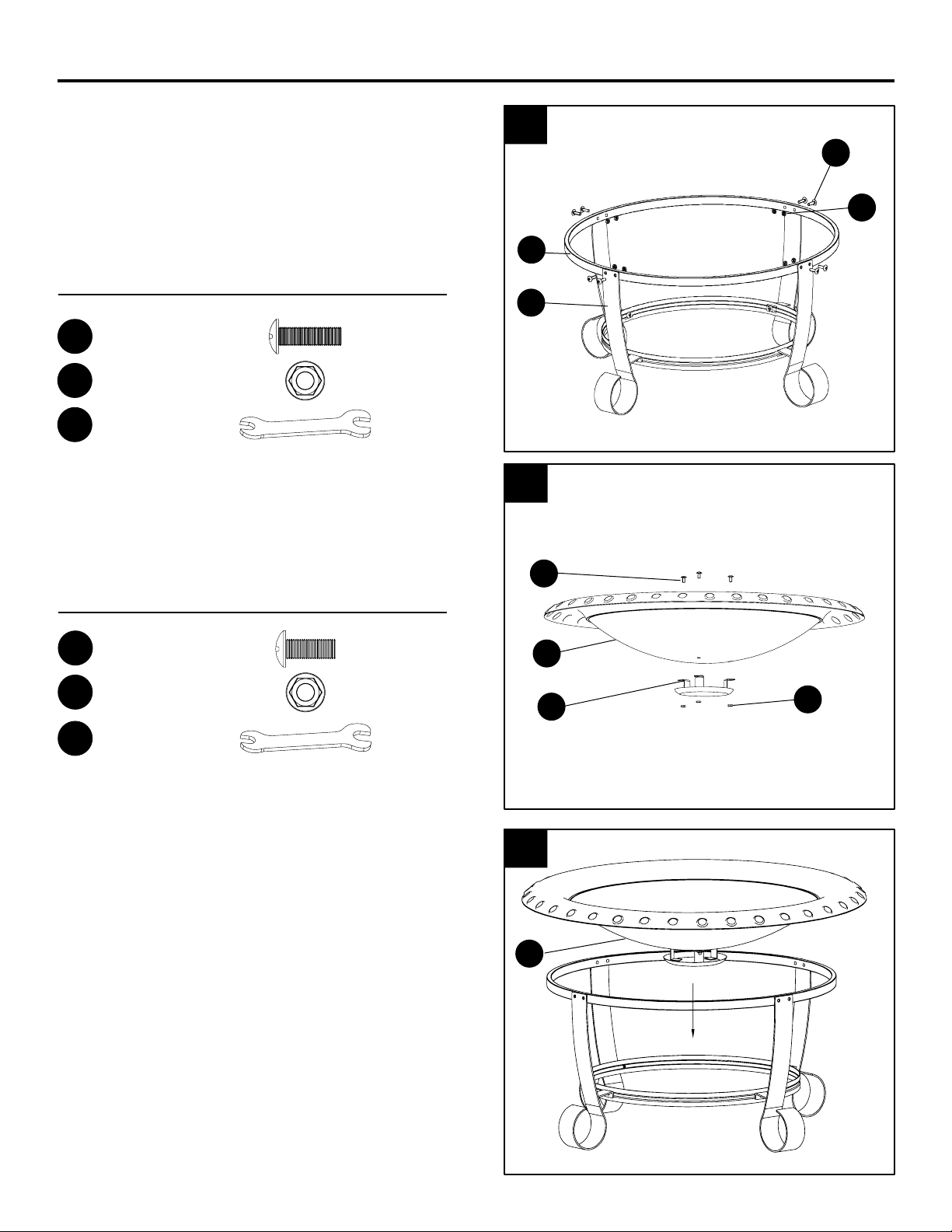

1. Attach legs (E) to the lower support ring (F) by
inserting M6x12mm bolts (BB) through pre-drilled
holes in lower support ring (F) and legs (E) and
secure. Do not tighten the bolts at this time.
Hardware Used
1
E
F
BB M6x12mm Bolt x 4
BB
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents above. If any part is missing or damaged, do not attempt to
assemble the product. Contact customer service for replacement parts.
Estimated Assembly Time: 25 minutes

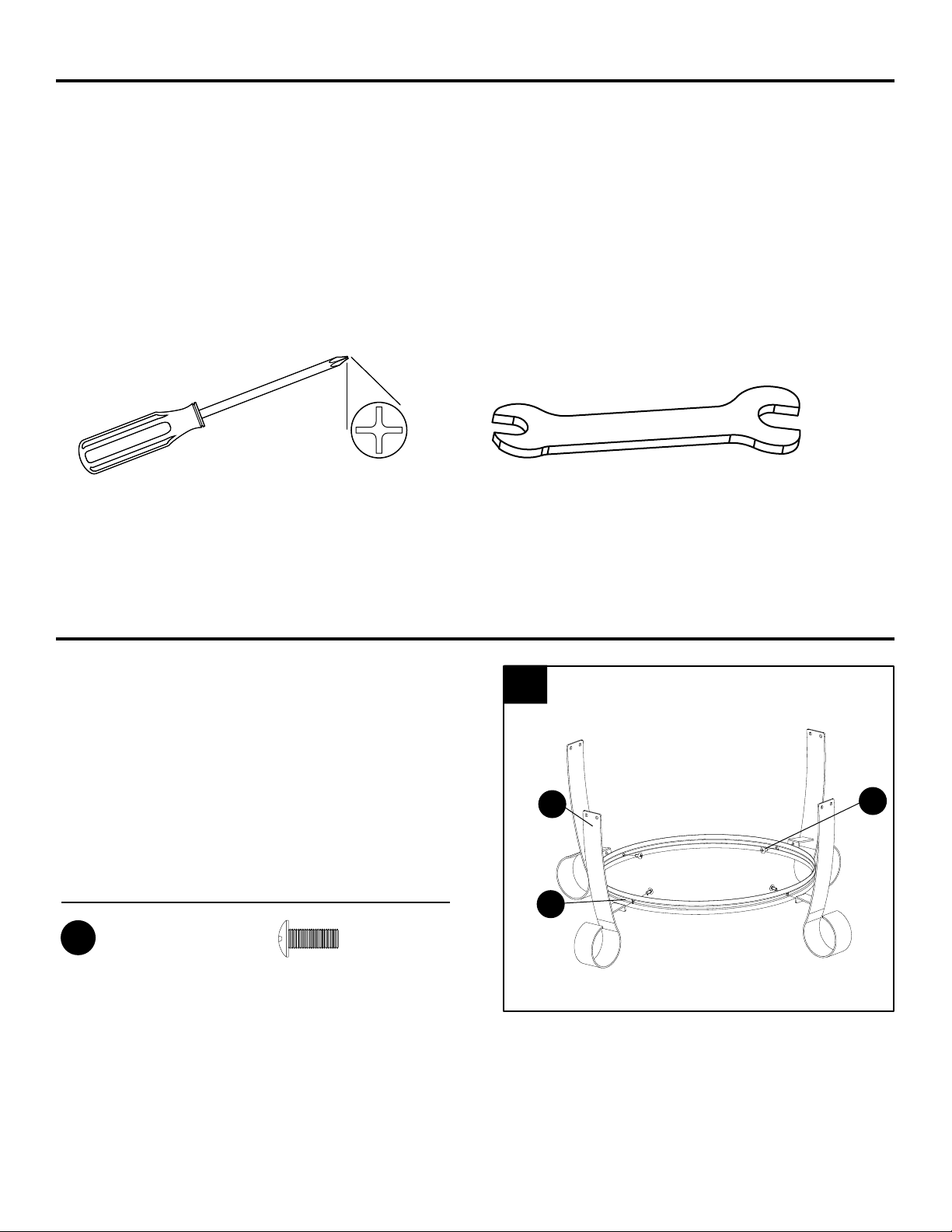

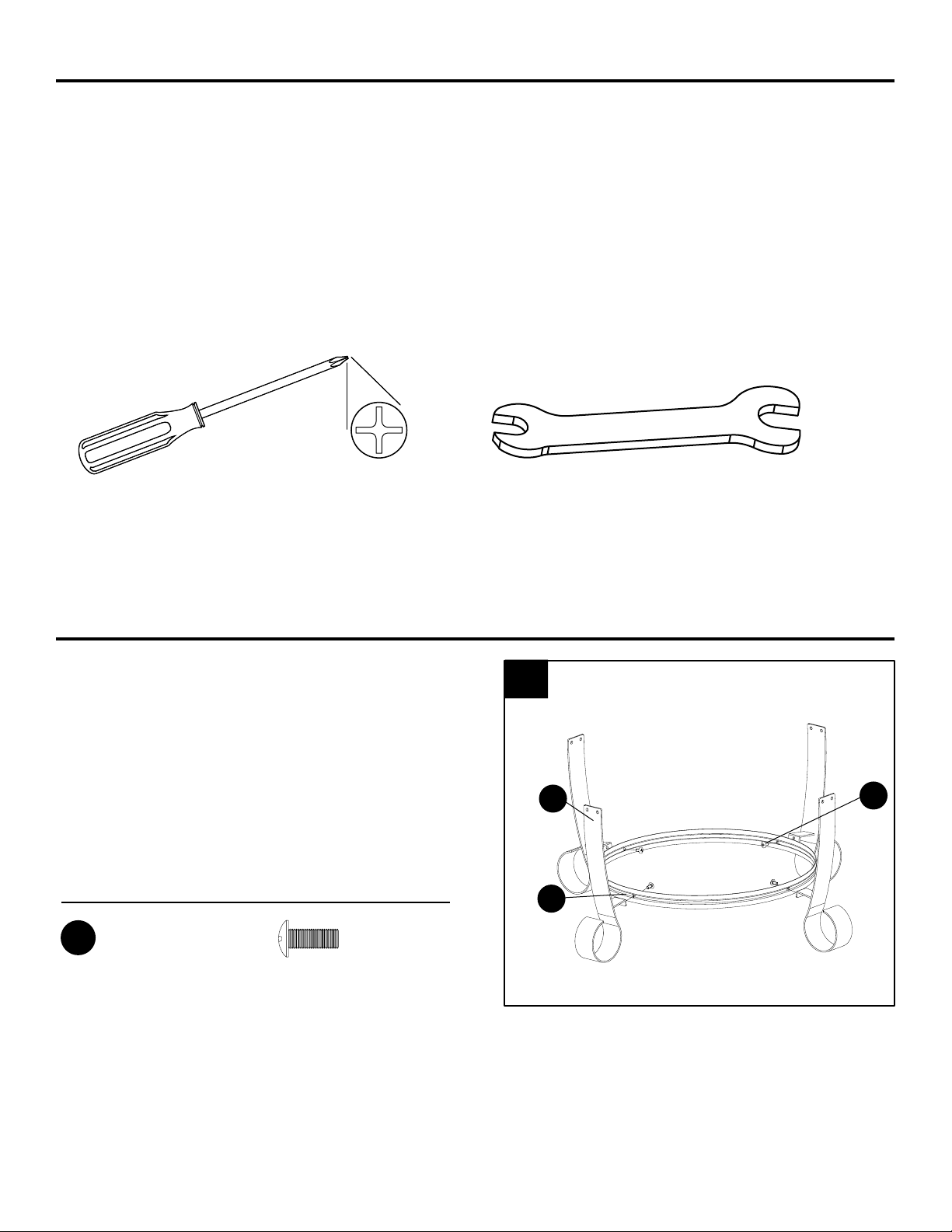

Tools Required for Assembly:
Phillips Screwdriver (Not Included) and Wrench (Included)

5
2. Attach legs (E) to the upper support ring (D)
by inserting M6x20mm bolts (AA) through pre-
drilled holes in legs (E) and upper support ring
(D) and secure with M6 nuts (CC) as illustrated.
Tighten all bolts and nuts including those from
the previous step with Phillips screwdriver and
wrench (DD).
ASSEMBLY INSTRUCTIONS
2
AA
3
D
E
CC
EE
Hardware Used
CC M6 Nut x 8
DD Wrench
AA M6x20mm Bolt x8
x3
x3
3. Attach ash catcher (I) to the re bowl (C) us-
ing M6x12mm bolts (BB) and M6 nut (CC) as il-
lustrated. Tighten the bolts and nuts with Phillips
screwdriver and wrench (DD).
4. Place re bowl (C) into re bowl holder.
EE
Hardware Used
CC M6 Nut
BB M6x12mm Bolt
4
C
BB
C
CC
I
EE
DD Wrench

6

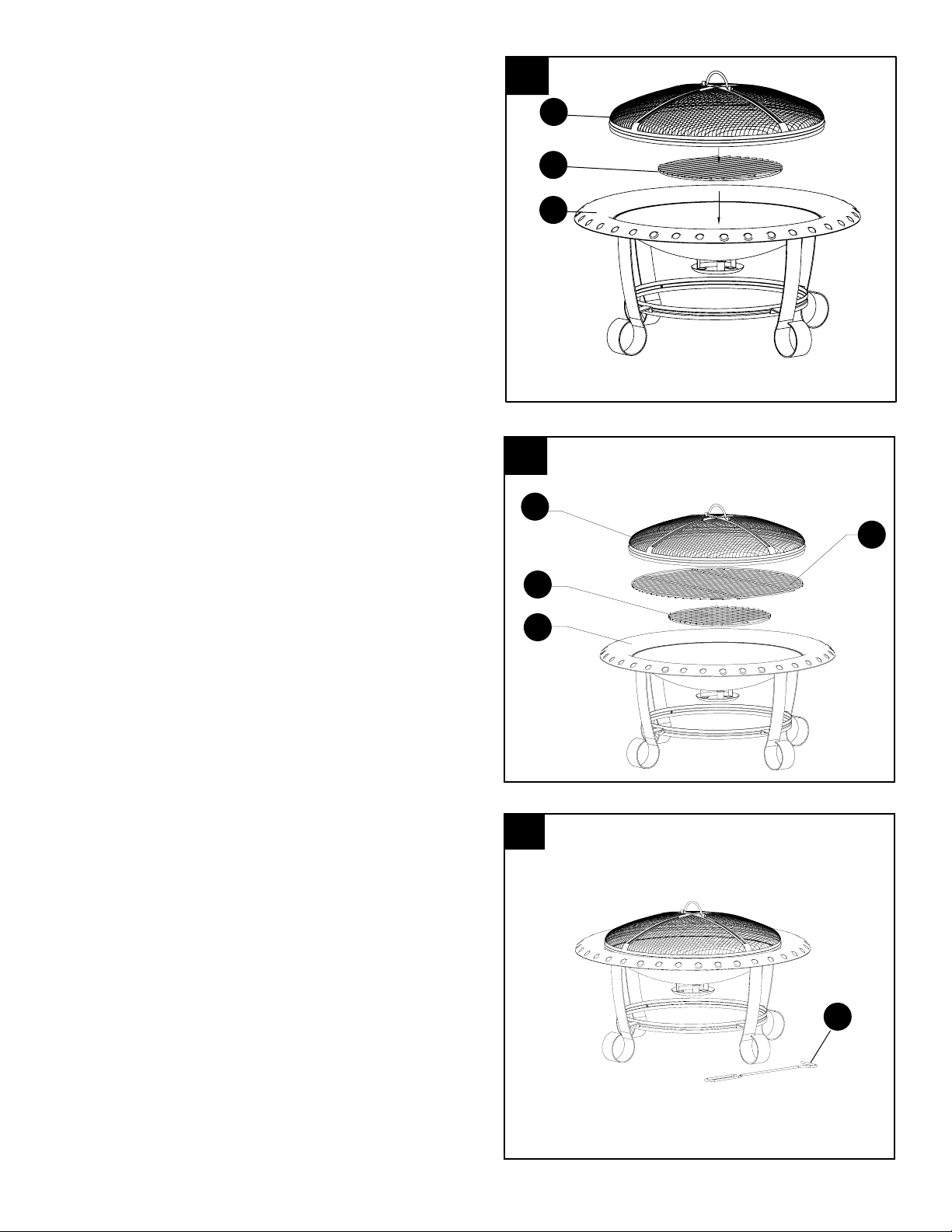

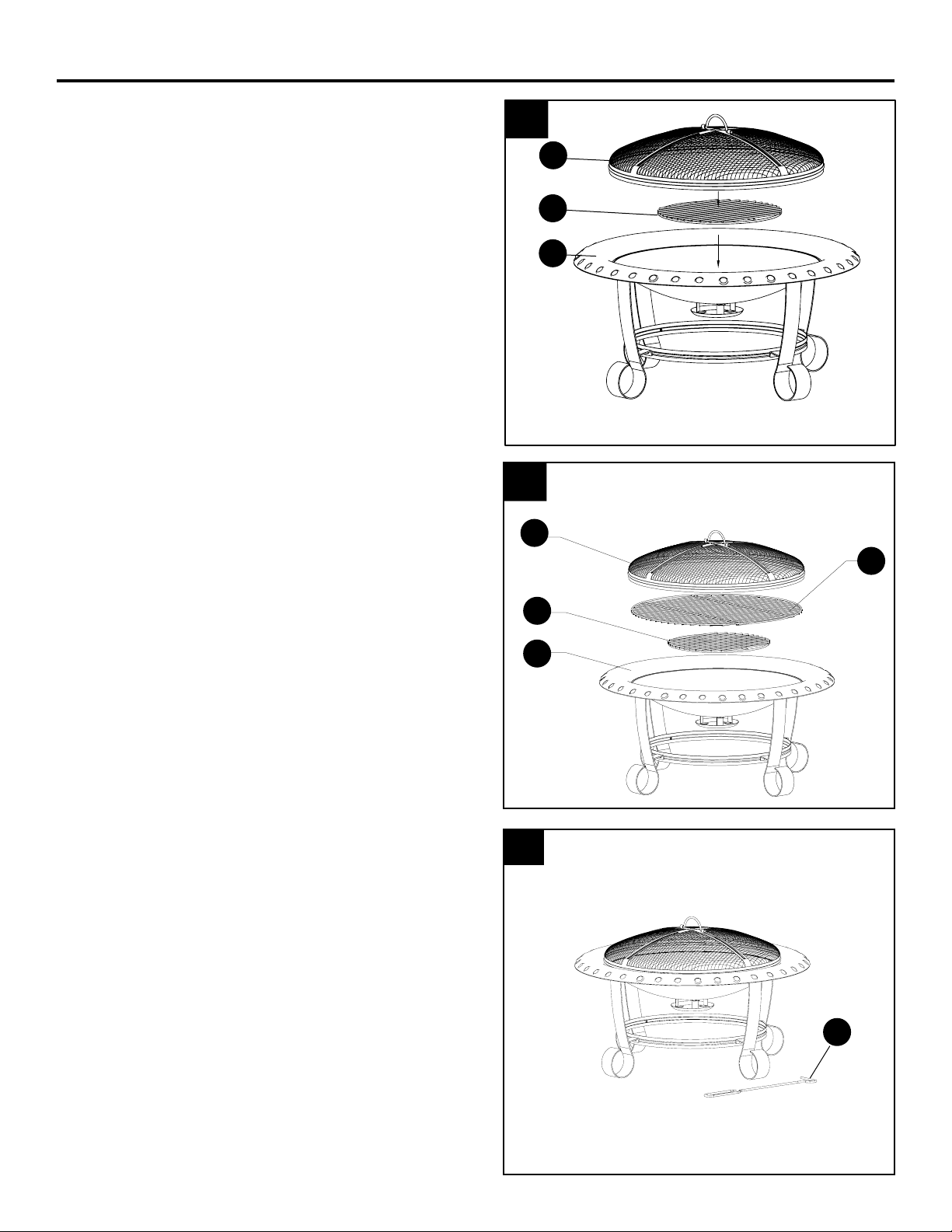

5. Place the wood grate (B) into the re bowl (C).
Set the mesh cover (A) over the re bowl (C). The
re pit is ready for use.
Note: this step is only for model #OFW760RC.
6. Place the wood grate (B) into the re bowl (C).
Place the cooking grid (H) into the re bowl (C).
Set the mesh cover (A) over the re bowl (C).
7. Place Poker (G) beside re pit for use as
needed.
5
6
7
A
B
C
A
B
H
C
G

7
CARE AND MAINTENANCE
• Allow the re pit to cool completely before moving the re pit.
• To extend the life of your re pit, clean it after each use.
• To protect re pit nish, use a soft cloth to wipe re pit and poker.
• Do not attempt to clean while hot.
• Clean ash catcher after each use once ashes have cooled.
• Store in a cool, clean, dry place.
• Use gloves in lieu of bare hands while handling.
• Place a storage cover over the re pit once it has cooled.
1-YEAR LIMITED FRAME WARRANTY
If within one year from the date of original purchase, this item fails due to a defect in material or
workmanship, we will replace or repair at our option, free of charge. To order parts or to obtain
warranty service, call 1-877-447-4768, Monday - Friday, 8:30 a.m. - 4:30 p.m. CST. This warranty
does not cover defects resulting from improper or abnormal use, misuse, accident, or alteration.
Failure to follow all instructions in the owner's manual will also void this warranty. The
manufacturer will not be liable for incidental or consequential damages, or common erosion of
outdoor products. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation may not apply to you. This warranty gives you
specic legal rights, and you may also have other rights which vary from state to state.
GHP Group, Inc.
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768

8
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-877-447-4768, 8:30 a.m. – 4:30 p.m.,
CST, Monday – Friday.
Printed in China
PART DESCRIPTION PART #
AMesh Cover 30-01-081
BWood Grate 30-01-082
CFire Bowl 30-01-259
D Upper Support Ring 30-01-084
ELegs 30-01-085
F Lower Support Ring 30-01-086
GPoker 30-06-070
HCooking Grid** 30-06-395
IAsh Catcher 30-01-260
AA-DD Hardware Pack 30-09-511
N/A Instruction Manual 30-10-187
AA
CC
BB
DD
E
F
C
B
A
H
D
G
I
** NOTE: Cooking grid part ONLY applies to model # OFW760RC
30-10-187

9
Número de serie Fecha de compra
ADJUNTE SU RECIBO AQUÍ
¿Tiene preguntas, problemas, piezas faltantes?
Antes de volver a la tienda, llame a nuestro departamento de servicio al cliente al 1-877-
447-4768,de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar o envíenos
un correo electrónicoa [email protected].
11/06/18
BRASERO 30 IN.
MODELO #OFW760R / OFW851RA / OFW760RC
30-10-187
Français p. 17
English p. 1

10
CONTENIDOS DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
ACubierta de malla 1
BRejilla de madera 1
CTazón para brasas 1
D Anillo de Soporte Superior 1
EPatas 4
F Anillo de Soporte Inferior 1
GAtizador 1
HParrilla de Cocción** 1
IColector de cenizas 1
E
F
C
B
A
H
D
G
I
** NOTA: La parte de Parrilla de Cocción SOLO se aplica a modelo # OFW760RC

11
ADITAMENTOS
Perno
M6x20mm
Cant. 8
Perno
M6x12mm
Cant. 7
AA BB CC DD
Tuerca M6
Cant. 11 Llave Cant. 1
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
Si tiene alguna pregunta con respecto al producto, llame a nuestro Departamento de Servicio al Cliente
al 1-877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar.
ADVERTENCIAS:
• NO deje que los niños o las mascotas se acerquen al brasero sin supervisión.
• NO toque la supercie del brasero durante su uso.
• PARA UTILIZAR SÓLO AL AIRE LIBRE. Quemar madera y carbón en un espacio cerrado
puede provocar la muerte. Produce monóxido de carbono, que es un gas inodoro.
• NUNCA encienda este unidad en vehículos, carpas, garajes ni áreas cerradas, o lugar cerrado.
PELIGRO DE EMISIÓN DE MONÓXIDO DE CARBONO.
• ¡NUNCA DEJE EL FUEGO DESATENDIDO!
• NUNCA coloque una cubierta sobre el brasero encendido. Asegúrese de que el brasero y la
cubierta de malla se hayan enfriado antes de colocar la funda.
• Cuando el brasero esté en uso, el soporte para el atizador de la cubierta de malla puede
alcanzar altas temperaturas, que podrían ocasionar lesiones graves si las manos no están
protegidas. Utilice un atizador al manipular la unidad.
• NO utilice el brasero debajo de líneas de energía o cables aéreos.
PRECAUCIONES:
• Debe tener a mano materiales adecuados para extinguir incendios.
• Asegúrese siempre de que la cubierta de malla esté bien sujeta sobre el contenedor de brasas
mientras el unidad esté en uso.
• Queme en el brasero solo madera dura estacionada o leña.
• NO intente mover el brasero cuando esté caliente o en uso.
• NO utilice gasolina ni kerosene para encender el fuego en el brasero.
• NO utilice este brasero de exterior debajo de techos ni cerca de estructuras combustibles que no
tengan protección. No lo use cerca o debajo de árboles o arbustos con ramas colgantes. NO use
la unidad en lugares donde haya hojas o césped alto que estén secos.
• Siempre utilice este brasero de exterior sobre una supercie dura, nivelada y no combustible,
como cemento, roca o piedra. Algunas supercies asfaltadas o pavimentadas no son aceptables
para tal n. NO utilice el brasero sobre pisos de madera.
• Ubique el brasero a una distancia mínima de 10 pies (3,05 metros) respecto de las paredes o
elementos combustibles durante su uso.
• El mango del atizador puede calentarse durante y después del uso.
• Utilice guantes resistentes al calor para manipular herramientas calientes.
INFORMACIÓN DE SEGURIDAD
Este producto y los combustibles utilizados para poner en funcionamiento este producto (carbón o
madera) y los productos de la combustión de tales combustibles, pueden exponerlo a sustancias
químicas como el negro de carbón, que según el estado de California, puede provocar cáncer, y el
monóxido de carbono, que, según el estado de California, puede provocar anomalías congénitas
u otros daños reproductivos.
Para obtener más información, visite www.p65Warnings.ca.gov
ADVERTENCIA

12
PREPARACIÓN
INSTRUCCIONES DE ENSAMBLAJE
1. Coloque las patas (E) al anillo de soporte
inferior (F) mediante la inserción de pernos
M6x12mm (BB) a través de los agujeros pre-
taladrados en el anillo de soporte inferior (F) y las
patas (E) y segure. No ajuste los pernos todavía.
Aditamentos utilizados
BB Perno M6x12mm x 4
1
E
F
BB
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y los aditamentos anteriores. No intente ensamblar el
producto si falta alguna pieza o si éstas están dañadas. Póngase en contacto con el departamento
de servicio al cliente para obtener piezas de repuesto.
Tiempo estimado de ensamblaje: 25 minutos
Herramientas necesarias para el ensamblaje:
Destornillador Phillips (no se incluye) y Llave (se incluye)

13
2. Coloque las patas (E) al anillo de soporte
superior (D) mediante la inserción de pernos
M6x20mm (AA) a través de las patas (E) y de
los agujeros pre-taladrados en el anillo de so-
porte superior (D) y asegurar con tuercas M6
(CC) como se illustra. Ajuste todos los pernos
y tuercas incluidos los del paso anterior con un
destornillador Phillips y con la llave (DD).
INSTRUCCIONES DE ENSAMBLAJE
2
AA
3
D
E
CC
EE
Aditamentos utilizados
CC Tuerca M6 x 8
DD Llave
AA Perno M6x20mm x8
x3
x3
3. Coloque el colector de cenizas (I) al tazón
para brasas (C) usando pernos M6x12mm (BB)
y tuercas M6 (CC) como se ilustra. Ajuste todos
los pernos y tuercas con un destornillador Phil-
lips y con la llave (DD).
4. Coloque el tazón para brasas (C) en el so-
porte de tazón para brasas.
EE
Aditamentos utilizados
CC Tuerca M6
BB Perno M6x12mm
4
C
BB
C
CC
I
EE
DD Llave

14
5. Coloque la rejilla de madera (B) en el tazón
para brasas (C). Ajuste la cubierta de malla (A)
sobre el tazón para brasas (C). El brasero está
listo para usarse.
Tenga en cuenta que este paso es sólo para el
modelo # OFW760RC.
6. Coloque la rejilla de madera (B) en el tazón
para brasas (C). Coloque la parrilla de cocción
(H) en el tazón para brasas (C). Ajuste la cubierta
de malla (A) sobre el tazón para brasas (C).
7. Coloque el atizador (G) junto al brasero para
tenerlo a mano cuando sea necesario.
5
6
7
A
B
C
A
B
H
C
G
INSTRUCCIONES DE ENSAMBLAJE

15
GARANTÍA LIMITADA DE 1 AÑO POR EL MARCO
Si durante el transcurso de un año a partir de la fecha de compra original, este artículo no funciona
correctamente debido a un defecto en el material o en la mano de obra, lo reemplazaremos o repa-
raremos sin cargo, según nuestro criterio. Para solicitar piezas u obtener el servicio de la garantía,
llame al 1-877-447-4768, de lunes a viernes de 8:30 a. m. a 4:30 p. m. (hora central estándar). Esta
garantía no cubre defectos ocasionados por uso incorrecto o anormal, uso indebido, accidentes o
alteraciones. Si no respeta todas las instrucciones del manual del propietario, esta garantía quedará
anulada. El fabricante no será responsable de daños incidentales o indirectos ni del deterioro normal
de los productos para exteriores. Algunos estados no permiten la exclusión o limitación de daños
incidentales o indirectos. Por lo tanto, es posible que la limitación mencionada no se aplique en su
caso. Esta garantía otorga derechos legales especícos, y podría haber otros derechos aplicables
según el estado.
GHP Group, Inc.
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
CUIDADO Y MANTENIMIENTO
• Deje que el brasero se enfríe completamente antes de moverlo.
• Para prolongar la vida útil del brasero, límpielo después de cada uso.
• Para proteger el acabado del brasero, limpie el brasero y el atizador con un paño suave.
• No intente limpiar el brasero cuando esté caliente.
• Limpie el colector de cenizas después de cada uso una vez que las cenizas se han enfriado.
• Almacénelo en un lugar fresco, limpio y seco.
• No lo manipule con las manos descubiertas. Use guantes.
• Coloque la funda sobre el brasero una vez que se haya enfriado.

16
LISTA DE PIEZAS DE REPUESTO
Para obtener las piezas de repuesto, llame a nuestro Departamento de Atención al Cliente al 1-877-447-
4768, de lunes a viernes de 8:30 a. m. a 4:30 p. m. (hora central estándar).
Impreso en China
PIEZA DESCRIPCIÓN PIEZA #
ACubierta de malla 30-01-081
BRejilla de madera 30-01-082
CTazón para brasas 30-01-259
D Anillo de Soporte Superior 30-01-084
EPatas 30-01-085
F Anillo de Soporte Inferior 30-01-086
GAtizador 30-06-070
HParrilla de Cocción** 30-06-395
IColector de cenizas 30-01-260
AA-DD Paquete de tornillería 30-09-511
N/A Manual de instrucciones 30-10-187
E
F
C
B
A
H
D
G
I
** NOTA: La parte de Parrilla de Cocción SOLO se aplica a modelo # OFW760RC
30-10-187
AA
CC
BB
DD

17
Numéro de série Date d’achat
AGRAFEZ VOTRE FACTURE ICI
Des questions, problèmes, pièces manquantes?
Avant de retourner l’article au détaillant, appelez notre service à la clientèle au 1-877-447-
4768, entre 8:30 h et 16:30 h (HNC), du lundi au vendredi, ou contacter
[email protected]
11/06/18
FOYER EXTÉRIEUR 76,2 CM
MODÈLE #OFW760R / OFW851RA / OFW760RC
30-10-187
English p. 1
Español p. 9

18
CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QUANTITÉ
APare-étincelles 1
BGrille pour le bois 1
CVasque de feu 1
D Cercle de soutien supérieur 1
EPieds 4
F Cercle de soutien inférieur 1
GTisonnier 1
HGrille de cuisson** 1
ICendrier 1
E
F
C
B
A
H
D
G
I
** Note: La Grille de cuisson s’applique seulement au modèle OFW760RC

19
QUINCAILLERIE INCLUSE
M6x20mm
Boulon
Qté 8
M6x12mm
Boulon
Qté 7
AA BB CC DD
M6 Écrou
Qté 11 Clé Qté 1
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler,
d’installer ou d’utiliser le produit. Pour des question, communiquez avec notre service à la clientèle
au 1 877- 447-4768, entre 8 h 30 et 16 h 30 (HNC), du lundi au vendredi.
AVERTISSEMENTS:
• NE laissez PAS les enfants ou les animaux domestiques s’approcher du foyer sans surveillance.
• NE touchez PAS la surface du foyer extérieur lorsqu’il est allumé.
• POUR UTILISATION EXTÉRIEURE UNIQUEMENT! Brûler du bois ou du charbon à l’intérieur peut
être mortel. La combustion dégage du monoxyde de carbone, qui n’a pas d’odeur.
• N’utilisez JAMAIS le produit à l’intérieur, soit dans un véhicule, une tente, un garage ou tout autre
espace fermé. RISQUE D’INTOXICATION AU MONOXYDE DE CARBONE.
• NE LAISSEZ JAMAIS UN FEU SANS SURVEILLANCE!
• NE placez JAMAIS la housse sur le foyer extérieur lorsqu’il est allumé. Laissez refroidir le foyer
extérieur et le pare-étincelles avant de les recouvrir avec la housse.
• Lorsque le foyer extérieur est allumé, l’anneau de soulèvement situé sur le pare-étincelles peut
atteindre de très hautes températures et causer des blessures graves aux usagers dont les mains ne
sont pas protégées. Utilisez un tisonnier pour le manipuler.
• Ne placez PAS l’anneau sous des lignes aériennes ou des lignes électriques.
MISE EN GARDE:
• Du matériel d’extinction d’incendie adéquat doit être facilement accessible.
• Assurez-vous toujours que le pare-étincelles est bien installé au-dessus de la vasque de feu
lorsque le foyer est allumé.
• Ne faites brûler que du bois ou des bûches régulières dans le foyer extérieur.
• N’essayez PAS de déplacer le foyer extérieur pendant qu’il est chaud ou allumé.
• N’utilisez PAS d’essence ni de kérosène pour allumer un feu dans le foyer extérieur.
• N’utilisez PAS le foyer extérieur sous une construction combustible non protégée ou près d’une
telle construction. Évitez de l’utiliser sous des arbres et arbustes ou près de tels végétaux.
N’utilisez PAS l’appareil sur de l’herbe sèche ou longue ou sur des feuilles.
• Utilisez toujours le foyer extérieur sur une surface dure, nivelée et non combustible faite, par
exemple, de béton, de roche ou de pierre. Le foyer extérieur ne peut être utilisé sur une surface
asphaltée ou un revêtement hydrocarburé. N’utilisez PAS l’appareil sur une terrasse en bois.
• Placez le foyer extérieur à 3,05 m (10 pi) et plus des murs et des matériaux combustibles
lorsqu’il est allumé.
• La poignée du tisonnier peut devenir brûlante pendant l’utilisation et le demeurer après
l’utilisation.
• Utilisez des gants résistants à la chaleur pour manipuler les outils brûlants.
CONSIGNES DE SÉCURITÉS
Ce produit et les combustibles utilisés pour le faire fonctionner (charbon ou bois), de même que
les produits de leur combustion, peuvent vous exposer à des substances chimiques comme le
noir de carbone, reconnu par l’État de la Californie comme causant le cancer, ou le monoxyde
de carbone, reconnu par l’État de la Californie comme causant des anomalies congénitales ou
d’autres problèmes de reproduction.
Pour plus de renseignements, visitez le www.p65Warnings.ca.gov
AVERTISSEMENT

20
PRÉPARATION
INSTRUCTIONS POUR L’ASSEMBLAGE
1. Fixer les pieds (E) au cercle de soutien
inférieur (F) en insérant les boulons M6x12mm
(BB) au travers des trous pré percés dans le
cercle de soutien inférieur (F) et des pieds (E)
et bien xer. Ne serrez pas complètement les
boulons à ce stade.
Matériel utilisé
BB Boulon M6x12mm x 4
1
E
F
BB
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces avec la liste du contenu de l’emballage et celle de la quincaillerie ci-dessus. S’il y a des
pièces manquantes ou endommagées, ne tentez pas d’assembler le produit. Communiquez avec le
service à la clientèle pour obtenir des pièces de rechange.
Temps d’assemblage approximatif : 30 minutes
Outils nécessaires pour l’assemblage:
Clé (inclus) et tournevis Phillips (non inclus)
