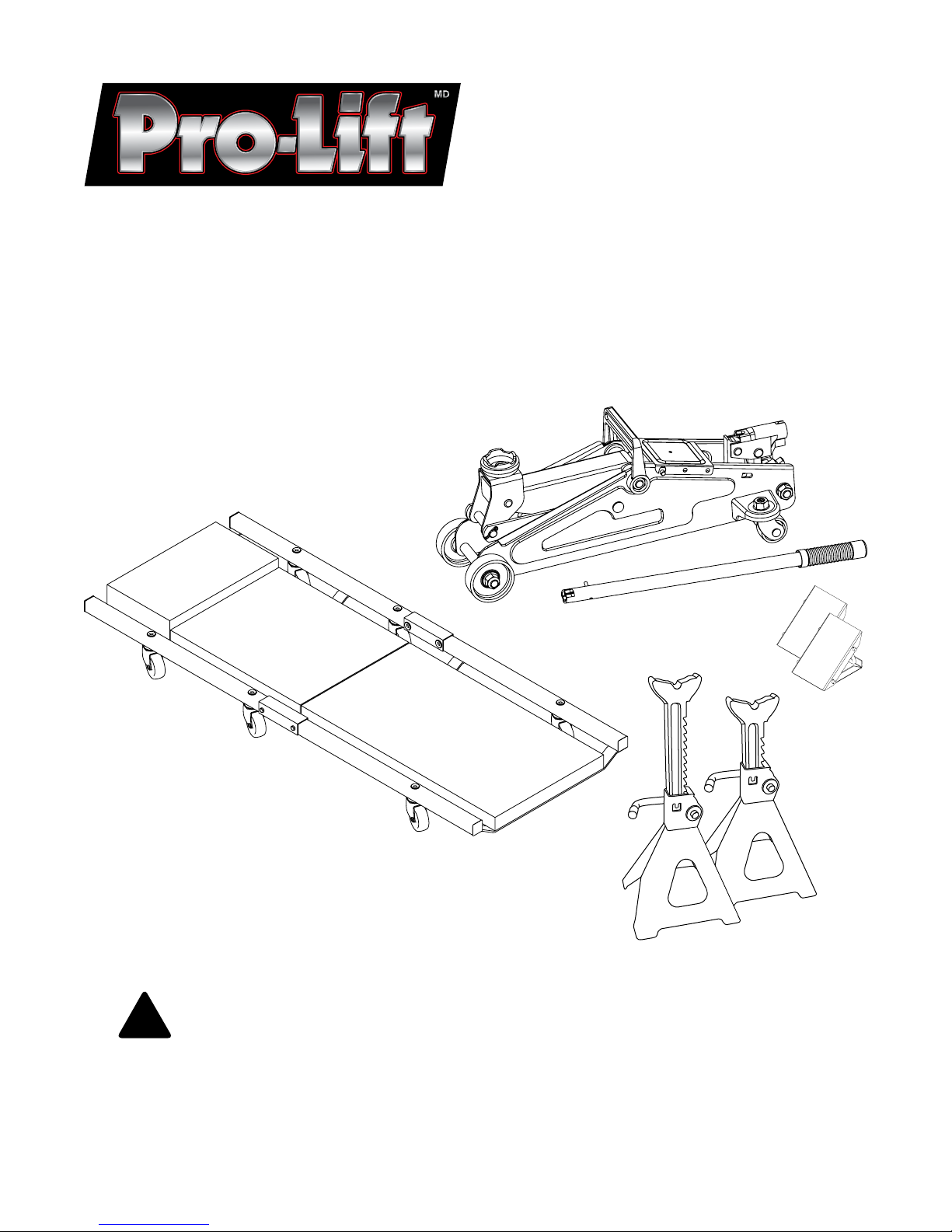

Pro-Lift Garage in a Box Instructions for use

Operating Instructions & Parts Manual
Garage
in a Box
(6 Piece Combo Set)
This is the safety alert symbol. It is used to alert you to potential personal injury hazards.
Obey all safety messages that follow this symbol to avoid possible injury or death.
!
Printed in China
F-2332JSC-M4_072014
© July 2014

2
SAFETY and GENERAL INFORMATION
Save these instructions. For your safety, read, understand, and follow the information provided with and on this jack
before using. The owner and operator of this equipment shall have an understanding of this jack and safe operating
procedures before attempting to use. The owner and operator shall be aware that use and repair of this product
may require special skills and knowledge. Instructions and safety information shall be conveyed in the operator’s
native language before use of this jack is authorized. If any doubt exists as to the safe and proper use of this jack,
remove from service immediately.
Inspect before each use. Do not use if broken, bent, cracked or damaged parts are noted. Any jack that appears
damaged in any way, or operates abnormally shall be removed from service immediately. If the jack has been or
suspected to have been subjected to a shock load (a load dropped suddenly, unexpectedly upon it), immediately
discontinue use until jack has been checked by a factory authorized service center (contact distributor or manufacturer
for list of authorized service centers). It is recommended that an annual inspection be done by qualied personnel.
Labels and Operator’s Manuals are available from manufacturer.
PRODUCT DESCRIPTION
Pro-Lift Garage in a Box comes with a 2 Ton Floor Jack, 2 Ton Jack Stand pair, 2 Wheel Chocks and a detachable
creeper. Floor Jacks are designed to lift, but not support one end of a vehicle. This Floor Jack must be used in
conjunction with the pair of Jack Stands provided. The Jack Stands are used in pairs to support one end of the vehicle.
The Wheel Chock are design to prevent inadvertent rolling of the vehicle while lifting and support, however they
should not be used as a support device. The Creeper is intended to support and move along a smooth level surface.
SPECIFICATIONS
Description Rated Capacity Base Dimensions
(L x W)
Min. Height Max. Height
Floor Jack 2 Ton 17-1/2” x 8” 5-3/8” 13-1/8”
Jack Stand 2 Ton (per Pair) 7-3/8” x 6-5/8” 10-1/8” 16-3/8”
Creeper 300 lbs. 36” x 15” 4” N/A
Wheel Chock 2000 lbs. 5-1/8” x 3-5/8” N/A N/A
Handle
Release Valve
Cover Plate
(remove to access
oil ller plug)
Engage release
valve w/this end
Front Wheel
Saddle
Handle Grip
Rear Caster
Handle Sleeve
Oil Filler Plug
(not shown, on
reservoir)
Lifting Arm
Carrying
Handle
Figure 1 - Typical Floor Jack Nomenclature
Saddle
Ratchet Bar
Ratchet Pawl
Base Frame
Locking Handle
Press Tab
Figure 2 - Typical Jack Stand Nomenclature
Support Bar
Figure 4 - Wheel Chock Nomenclature
Connector
Casters
Figure 3 - Detachable Creeper Nomenclature

3
Floor Jack
Preparation
Before Use
1. Verify that the product and the application are compatible, if any doubt call Customer Support @ [phone].
2. Before using this product, read the owner’s manual completely and familiarize yourself thoroughly with the
product, its components and recognize the hazards associated with its use.
3. To familiarize yourself with basic operation, use the stamped end of the provided handle to engage and turn the
release valve:
a. Clockwise until rm resistance is felt to further thread engagement. This is the
‘CLOSED’ release valve position used to raise the load.
b. Counter-clockwise, but no more than 1/2 full turn from the closed position.
This is the ‘OPEN’ release valve position used to lower the load.
4. With saddle fully lowered and release valve fully closed, pump the operating handle. If lift arm responds
immediately,
jack is ready for use. If jack does not respond, follow Bleeding/Venting Trapped Air instruction below.
5. Check to ensure that jack rolls freely (if so equipped) and that the pump operates smoothly before putting
into service. Replace worn or damaged parts and assemblies with factory Authorized Replacement Parts only.
Contact the manufacturer or distributor of this product for a list of factory authorized service centers (see page 5,
Replacement Parts List). Lubricate as instructed in Maintenance Section.
Bleeding / Venting Trapped Air
With the release valve in the OPEN position (3b above) and with saddle fully lowered, locate and remove the oil ller
plug. Insert the handle into the handle sleeve; then pump 6 to 8 full strokes. This will help release any pressurized
air which may be trapped within the reservoir. Oil level should be even with the bottom of the oil ller plug hole.
Reinstall the oil ller plug.

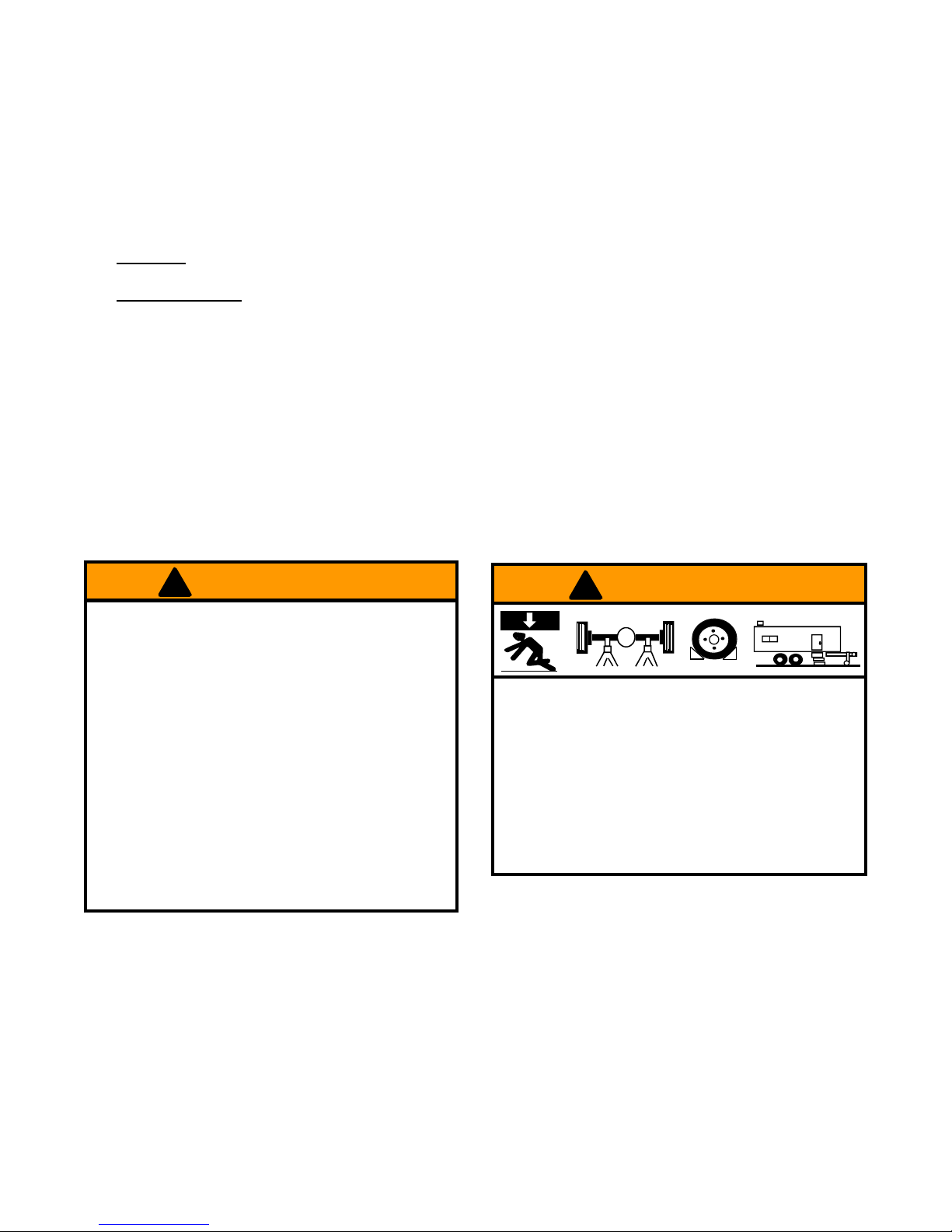

!WARNING
• Study, understand, and follow all instructions
before operating this device.
• Do not exceed rated capacity.
• Use only on hard, level surface.
• Lifting device only. Immediately after lifting,
support the vehicle with appropriate means.
• Do not move or dolly the vehicle while on the
jack.
• Lift only on areas of the vehicle as specied by
the vehicle manufacturer.
• No alterations shall be made to this product.
• Failure to heed these markings may result in
personal injury and/or property damage.
To avoid crushing and related injuries:
• Never work on, under or around a load supported
only by hydraulic jack.
• Always use adequately rated jack stands.
• Chock each unlifted tire in both directions.
• Do not use this device to lift, level, lower, support nor
move a house, mobile home, travel trailer, camper or
any building structure.
• Be alert and sober when using this product. Do not
operate under the inuence of drugs or alcohol.
!WARNING
OPERATION
Lifting
1. Follow the vehicle manufacturer’s recommended guidelines for lifting. Engage the emergency brake and chock
each unlifted wheel in both directions to prevent inadvertent vehicle movement.
2. Close the release valve by turning the handle clockwise until rm resistance is felt.
3. Refer to the vehicle manufacturer owner’s manual to locate approved lifting points on the vehicle. Center jack
saddle under lift point.
4. Verify lift point, pump handle until saddle contacts lift point. To lift, pump handle until load reaches desired height.
5. Transfer the load to appropriately rated jack stands.

4
Lowering
WARNING: Clear all tools and personnel before lowering vehicle. Open release valve slowly. The further
the pump handle is turned counter-clockwise, the faster the load will descend. Maintain control of load at all
times.
1. Raise load high enough to clear the jack stands.
2. Remove jack stands carefully.
3. Turn handle counter-clockwise, but no more than 1/2 full turn. If the load fails to lower:
a. Use another jack to raise the vehicle high enough to reinstall jack stands.
b. Remove the malfunctioning jack and then the jack stands.
c. Use the functioning jack to lower the vehicle.
4. After removing jack from under the vehicle, fully lower the saddle to reduce ram exposure to rust and contamination.
MAINTENANCE
NOTICE: Use premium quality hydraulic jack oil. Avoid mixing different types of uid and NEVER use brake uid,
turbine oil, transmission uid, motor oil or glycerin. Improper uid can cause premature failure of the jack and the
potential for sudden and immediate loss of load.
Adding oil
1. With saddle fully lowered set jack in its upright, level position. Remove vent screw.
2. Fill with oil until ~3/16" above the inner cylinder as seen from the oil ller hole. Reinstall vent screw.
Changing oil
For best performance and longest life, replace the complete uid supply at least once per year.
1. With saddle fully lowered, remove vent screw.
2. Lay the jack on its side and drain the uid into a suitable container.
NOTICE: Dispose of hydraulic uid in accordance with local environmental regulations.
3. Fill with oil until ~3/16" above the inner cylinder as seen from the oil filler hole. Reinstall vent screw.
Lubrication
A periodic coating of light lubricating oil to pivot points, axles and hinges will help to prevent rust and assure that
wheels, casters and pump assemblies move freely.
Cleaning
Periodically check the pump piston and ram for signs of rust or corrosion. Clean as needed and wipe with an oily cloth.
NOTICE: Do not use sandpaper or abrasive material on ram and pump piston surfaces.
Storage
When not in use, store the jack with saddle fully lowered.
!

5
TROUBLESHOOTING
Symptom Possible Causes Corrective Action
Jack will not lift load • Release valve not tightly closed
• Load is too heavy
• Ensure release valve tightly closed
• Consider higher capacity jack
Jack will lift, but not maintain
pressure
•Release valve not tightly closed
• Hydraulic unit malfunction
•Ensure release valve tightly closed
• Discontinue use, contact Pro-Lift
technical service
Jack will not lower after unloading • Reservoir overlled
• Linkages binding
• Fluid level low
• Drain uid to proper level
• Clean and lubricate moving parts
• Ensure proper uid level
Poor lift performance • Fluid level low
•Air trapped in system
• Ensure proper uid level
•Refer to Bleeding/Venting Trapped
Air procedure on page 3
Will not lift to full extension • Fluid level low • Ensure proper uid level
REPLACEMENT PARTS
Not all components of the jack are replacement items, but are illustrated as reference for location and position in
the assembly sequence. When ordering parts, please give the Model number, part number and parts description.
Call or write for current pricing: Customer Support, 10939 N. Pomona Ave., Kansas City, MO 64153.
Phone [phone], Fax [phone]
2
3
6
4
5

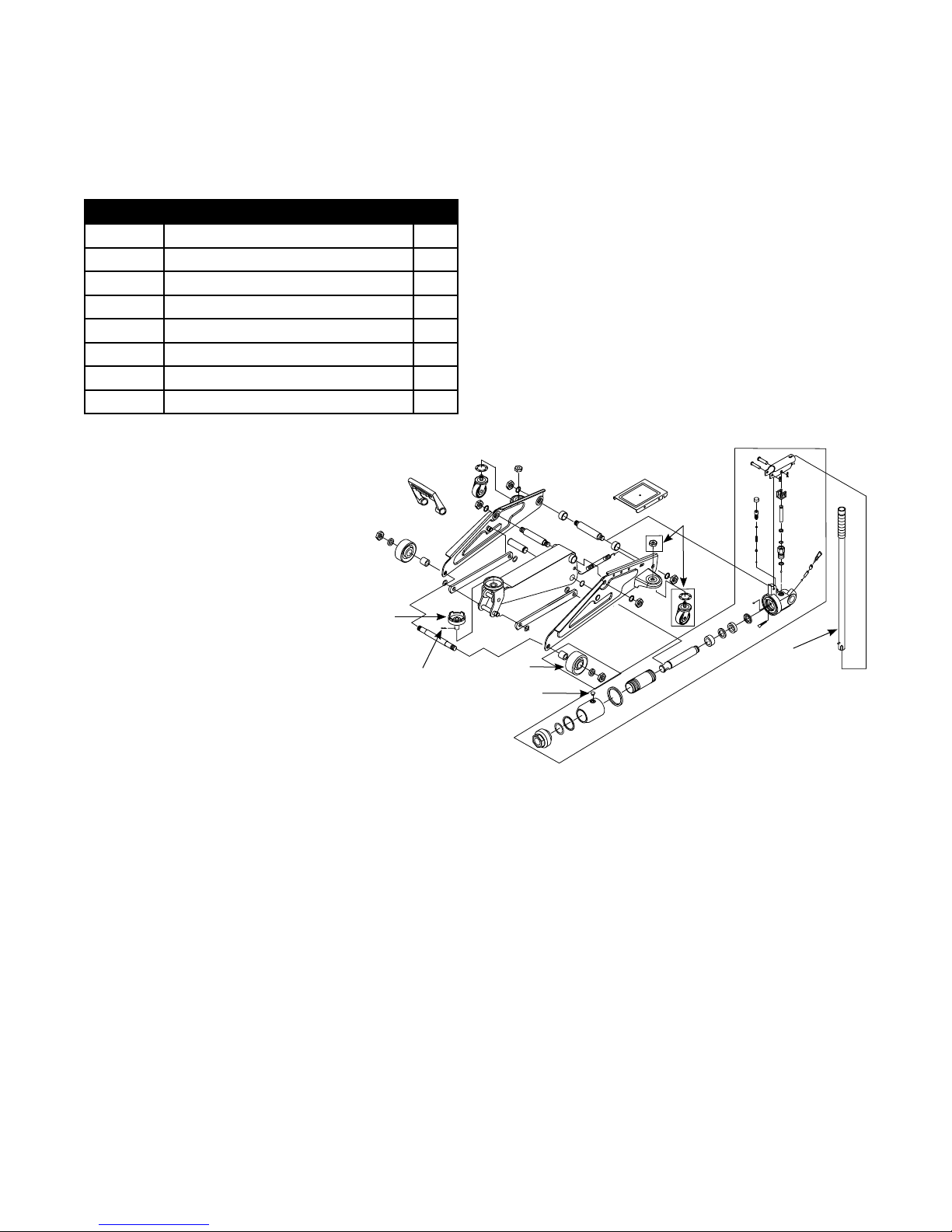

Figure 5 - Replacement Parts Illustration
1
Item Description Qty.
1Front Wheel Assembly 2
2Rear Caster Assembly 2
3 Saddle 1
4 Oil Filler Plug 1
5 Handle 1
6 Spring Clips 5
- Labels 2
- Owner’s Manual 1

6
Jack Stands
PREPARATION
1. Before using this product, read the owner’s manual and familiarize yourself thoroughly with the product and the
hazards associated with its improper use.
2. Inspect stands before each use. Do not use if bent, broken or cracked components are noted. Ensure that all
parts move freely.
3. Verify the product and your application are compatible. If in doubt, contact Pro-Lift Customer Support @ (816)
891-6390.
4. Install ratchet bar into frame. Ratchet portion of bar must be aligned with ratchet pawl (stopper).
5. Move the ratchet bar to its lowest position by raising the locking handle, releasing the ratchet pawl, and guiding
the bar downward.
6. Ratchet bar/collar lock is accomplished by bending the press tab (Fig.1) inward using a suitable hammer and
punch. This will prevent inadvertent loss of the ratchet bar.
7. Always check the vehicle owners or service manual for location of proper lift and support points.
• Study, understand, and follow all instructions
before operating the device.
• Do not exceed rated capacity.
• Use only on hard, level surface.
• Center load on saddle.
• Use as a matched pair only.
• Stands are not to be used to simultaneously
support both ends of a vehicle.
• No alterations shall be made to this product.
• Failure to heed these markings may result in
personal injury and/or property damage.
!WARNING !WARNING
To avoid crushing and related injuries:
NEVER work on, under or around a
load supported only by a hydraulic jack.
ALWAYS use adequately rated jack
stands.
OPERATION
Supporting a load
WARNING: Use only on areas of the vehicle specied
by the vehicle manufacturer. Use only on vehicles
whose support points are compatible with the saddle
of these jack stands. Incompatibility may result in
structural damage to the vehicle and/or jack stand.
Structural damage to either may result in sudden and
unexpected loss of load height.
1. Adjust height by pulling up on ratchet bar.
2. Locking handle weight should secure the ratchet bar in desired position. To conrm this, push down on the locking
handle. Ensure locking handle and ratchet bar are secure before loading.
3. Carefully position jack stands so that load is centered on saddle.
4. Slowly lower the vehicle onto the stands.
5. Ensure vehicle is secure before working on, around or under. Use wheel chocks on all unlifted wheels in both
directions to prevent inadvertent movement.
Lowering load
WARNING: Clear all tools and personnel before lowering load.
1. Using suitable jack, raise vehicle clear of stands.
2. Release locking handle and adjust ratchet bar to lowest position.
3. Remove stands, then lower vehicle.
MAINTENANCE
Periodically inspect both stands. Ensure all parts move freely. Do not apply oil or grease to any portion of this prod-
uct. If rust appears, sand affected area and cover with suitable utility paint. Please note that there are no replace-
ment parts applicable to this equipment. Replacement stands must be purchased as a matched pair.
Storage
Store stands in upright position and in a clean, dry area.
!
!

7
Wheel Chocks
PREPARATION
1. Verify that the product and the application are compatible, if any doubt call Pro-Lift Customer Support
@ [phone].
2. Before using this product, read the owner’s manual completely and familiarize yourself thoroughly with the
product, its components and recognize the hazards associated with its use.
3. Lubricate as instructed in Maintenance Section.
OPERATION
1. Ensure application is compatible with product.
2. Read, understand and follow the tire changing procedure as specied by the vehicle manufacturer’s
owners manual.
3. Unfold and pull out support bar to the stop, locking the support bar in groove.
4. Always use folding wheel chocks in pairs, one pair per tire.
5. Position foldable wheel chocks so each is centered on the tread of the tire.
MAINTENANCE
Lubrication
Periodically inspect the folding wheel chocks. Ensure that all parts move freely.
A periodic coating of light lubricating oil to the pivot points will help to prevent rust and assure the folding wheel
chock moves freely. Please note that there are no replacement parts applicable to this device.
Cleaning
Periodically inspect the folding wheel chocks for signs of rust or corrosion. If any rust spots are found, sand the
affected area and cover with a suitable utility paint. Wipe chocks with a clean dry cloth.
Detachable Creeper
!WARNING: Study, understand and follow all instructions before assembling this garage creeper. Do not ex-
ceed the rated capacity. Do not stand on this garage creeper or use it as a cart. Stop using immediately if any
parts are missing, loose or broken. Always use this garage creeper on a smooth, hard, level surface. Always
ensure that the vehicle you are under is supported correctly and safely.
Assembly
1. Insert 6 swivel casters into the holes in the metal frame of the foam padded creeper so that the swivel casters
make contact with the oor.
2. Fix each caster to the frame by tightening the lock nut with the supplied hex key and wrench.
3. Connect the two sections of the creeper together by inserting them into the supplied connectors. Ensure that
the retaining holes are aligned.
4. Insert the locking bolts and nuts through the four holes, tighten the locking bolts and nuts with the
supplied hex key and wrench.
Maintenance
1. Periodically inspect for corrosion, damage, cracking, bent or missing parts. Stop using the creeper immediately
if any of these conditions are found. Rectify before using.
2. Do not expose to prolonged wet or corrosive conditions.
3. Clean all surfaces after each use with a dry clean cloth only. Store in a dry, protected environment.
4. Keep work area clean. Cluttered work area invite injury.
5. Failure to heed this warning may result in personal injury and/or property damage.
!WARNING
Study, understand, and follow all instructions provided
with and on this device. Use only in pairs on a hard,
level surface. Failure to heed these markings may
result in personal injury and/or property damage.

8
ONE YEAR LIMITED WARRANTY
For a period of one (1) years from date of purchase, SFA Companies, Inc. will repair or replace, at its
option, without charge, any of its products which fails due to a defect in material or workmanship, or which fails to
conform to any implied warranty not excluded hereby.
Performance of any obligation under this warranty may be obtained by returning the warranted product,
freight prepaid, to SFA Companies, Inc. Warranty Service Department, 10939 N. Pomona Ave., Kansas City, MO
64153.
Except where such limitations and exclusions are specically prohibited by applicable law, (1) the
CONSUMER’S SOLE AND EXCLUSIVE REMEDY SHALL BE THE REPAIR OR REPLACEMENT OF DEFEC-
TIVE PRODUCTS AS DESCRIBED ABOVE, and (2) SFA Companies, Inc. SHALL NOT BE LIABLE FOR ANY
CONSEQUENTIAL OR INCIDENTAL DAMAGE OR LOSS WHATSOEVER, and (3) THE DURATION OF ANY
AND ALL EXPRESSED AND IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION, ANY WARRANTIES
OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, IS LIMITED TO A PERIOD OF TWO
(2) YEARS FROM DATE OF PURCHASE.
Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may
not apply to you. Some states do not allow the exclusion or limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you. This warranty gives you specic legal rights, and you may
also have other rights which vary from state to state.
SFA Companies, Inc.
10939 N. Pomona Ave.
Kansas City, MO 64153
Phone [phone], Fax [phone]

Manuel d'utilisation et des pièces
Tout un garage
dans une boîte
(jeu combiné de 6 pièces)
Voici le symbole signalant un danger pour la sécurité. Il est utilisé pour vous alerter des dangers
potentiels de blessures.
Respectez tous les messages de sécurité qui suivent ce symbole an d’éviter les blessures et la mort.
!
Imprimé en Chine
F-2332JSC-M3_072014
© Juillet 2014

10
INFORMATIONS GÉNÉRALES et INFORMATIONS RELATIVES À LA SÉCURITÉ
Conservez ces instructions. Pour votre sécurité, assurez-vous de lire, de bien comprendre et de respecter toutes les
consignes fournies avec ce produit ou se trouvant sur celui-ci avant de l'utiliser. Le propriétaire, ainsi que l'utilisateur,
doit comprendre le fonctionnement de ce produit et les consignes de sécurité associées à son utilisation avant de
s'en servir. Ces personnes doivent aussi savoir que, pour utiliser ou réparer ce produit, il peut être nécessaire d'avoir
des connaissances ou des habiletés spéciales. Avant que l'utilisation de ce produit ne soit autorisée, il faut faire
connaître à l'opérateur, dans sa langue maternelle, les instructions et les informations relatives à la sécurité. S'il y a
des doutes quant à la façon adéquate et sécuritaire de se servir de ce cric, il faut en cesser l'utilisation immédiatement.
Inspectez le chariot avant chaque utilisation. Ne l'utilisez pas s'il présente des pièces brisées, déformées, ssurées
ou endommagées. Il faut immédiatement cesser l'utilisation d'un cric qui semble endommagé ou qui fonctionne de
manière anormale. Si le cric a été soumis, ou semble avoir été soumis, à une surcharge d’impact (charge qui serait
tombée accidentellement dessus), cessez immédiatement de l’utiliser et faites-le vérier par un centre de réparation
autorisé par le fabricant (communiquez avec le distributeur ou le fabricant pour avoir une liste des endroits autorisés).
Il est recommandé qu'un personnel qualié inspecte le chariot annuellement. Il est possible de se procurer d'autres
étiquettes et d'autres manuels auprès du fabricant.
DESCRIPTION DU PRODUIT
L'ensemble Tout un garage dans une boîte de Pro-Lift comprend un cric rouleur d'une capacité de 1 814 kg (2 tonnes
américaines), une paire de béquilles d'une capacité de 1 814 kg (2 tonnes américaines), 2 cales de roue et un
chariot de visite ajustable. Les crics rouleurs sont conçus pour soulever, et non supporter, une extrémité de véhicule.
Ce cric rouleur doit être utilisé avec la paire de béquilles de cric fournie. Les béquilles de cric doivent être utilisées
par paire pour supporter une extrémité du véhicule. La cale de roue est destinée à empêcher le déplacement inopiné
du véhicule pendant le levage. Toutefois, elle ne doit pas être utilisée comme dispositif de support. Le chariot de
visite sert à supporter et à déplacer le mécanicien sur une surface lisse et de niveau.
SPÉCIFICATIONS
Description Charge nominale Dimensions de la
base (L x l) Min. Hauteur Max. Hau- teur
Cric rouleur 1 814 kg
(2 tonnes américaines)
44,5 x 20,2 cm
(17-1/2 x 8 po)
13,5 cm
(5-3/8 po)
33,5 cm
(13-1/8 po)
Béquilles de cric 1 814 kg
(2 tonnes américaines) (la paire)
18,73 x 16,83 cm
(7-3/8 x 6-5/8 po)
25,72 cm
(10-1/8 po)
41,59 cm
(16-3/8 po)
Chariot de visite 136,4 kg
(300 lb)
91 x 38 cm
(36 x 15 po)
10,16 cm
(4 po) S.O.
Cale de roue 907 kg
(2 000 lb)
13 x 9,3 cm
(5-1/8 x 3-5/8 po) S.O. S.O.

11
Figure 1 : Pièces d'un cric rouleur type
Transport
Valve de purge
Plaque de recouvrement (retirer
pour accéder au bouchon de
remplissage d'huile)
Appuyez lentement
sur la soupape de
surpression à cette
extrémité
Roue avant
Point d'appui
Prise de la
poignée
Roulette arrière
Manchon du levier
Bouchon de
remplissage d'huile
(non illustré sur le
réservoir)
Bras de levage
Poignée de
Transport Connecteur
Roulettes
Figure 3 - Nomenclature du chariot de
visite ajustable
Point d'appui
Barre à cliquet
Cliquet
Base
Poignée de verrouillage
Patte
Figure 2 : Nomenclature-type d'une béquille de cric
Barre de support
Figure 4 : Nomenclature d'une cale de roue
Cric rouleur
Préparation
Avant l’utilisation
1. Vériez que le produit et son utilisation sont compatibles. Si vous avez des doutes, appelez le soutien à la
clientèle au 816 891-6390.
2. Avant d’utiliser ce produit, lisez le manuel d’utilisation au complet et familiarisez-vous parfaitement avec le produit
et ses composants, et identiez les dangers associés à son utilisation.
3. An de vous familiariser avec le fonctionnement de base du cric, utilisez l’extrémité estampillée de la poignée de
levage pour enclencher et tourner la soupape de surpression :
a. A. Dans le sens horaire jusqu’à ce que vous sentiez une bonne résistance. C’est la
position « FERMÉE » de la soupape de surpression utilisée pour soulever la charge.
b. Dans le sens antihoraire, mais pas plus d’un demi-tour à partir de la position fermée.
C’est la position « OUVERTE » de la soupape de surpression utilisée pour abaisser la charge.
4. Lorsque le point d’appui est complètement abaissé et que la soupape de surpression est fermée, pesez sur le
levier. Si le bras de levage réagit immédiatement,
le cric peut être utilisé. Si ce n’est pas le cas, suivez les instructions de la section « Purge de l’air emprisonné »
ci-dessous.
5. Vériez que le cric roule librement (s’il est équipé de l’équipement approprié) et que la pompe fonctionne
correctement avant d’utiliser le cric. Remplacez les pièces et les assemblages usés ou endommagés seulement
par des pièces de rechange autorisées. Communiquez avec le fabricant ou le distributeur de ce produit pour
obtenir une liste des centres de services autorisés (voir la page 14 : Liste des pièces de rechange). Lubriez
selon les instructions de la section « Entretien ».
Purge de l’air emprisonné
Lorsque la valve de purge est à la position OUVERTE (étape 3b ci-dessus) et que le point d’appui est à son niveau
minimal, trouvez et enlevez le bouchon du réservoir d’huile. Insérez le levier dans le manchon du levier, puis
actionnez la pompe de 6 à 8 fois. Cela va faciliter la libération de tout air pressurisé pouvant être emprisonné dans
le réservoir. Le niveau d’huile devrait se situer à la hauteur du fond du trou de remplissage d’huile. Remettez le
bouchon.

12
!AVERTISSEMENT
• Lisez, comprenez et respectez toutes les
instructions avant d'utiliser ce produit.
• Ne dépassez pas la capacité nominale.
• Utilisez cet équipement seulement sur des
surfaces dures et de niveau.
• Utilisez pour le levage seulement. Immédiatement
après le levage, faites en sorte que le moteur soit
supporté par un moyen adéquat.
• Ne déplacez pas le véhicule lorsqu'il est sur le
cric.
• Utilisez le cric seulement aux points de levage
indiqués par le fabricant du véhicule.
• Ne modiez pas ce produit.
• Le non-respect de ces consignes peut entraîner
des blessures et des dommages matériels.
Pour éviter de vous faire écraser et de subir des
blessures :
• Ne travaillez jamais autour d'une charge, en
dessous d'elle ou sur celle-ci, si elle est supportée
seulement par un cric hydraulique.
• Utilisez toujours des béquilles de cric dont la
capacité nominale est adéquate.
• Mettez des cales à l'avant et à l'arrière des pneus
non soulevés.
• N'utilisez pas cet appareil pour soulever, mettre
à niveau, abaisser, supporter ou déplacer une
maison, une maison mobile, une caravane, une
roulotte ou une structure d'édice.
• Soyez vigilant et sobre lorsque vous utilisez ce
produit. Ne vous en servez pas si vous avez
consommé de l'alcool ou de la drogue.
!AVERTISSEMENT
FONCTIONNEMENT
Soulever
1. Respectez les lignes directrices du fabricant du véhicule pour le levage. Serrez le frein à main du véhicule et
mettez des cales à l’avant et à l’arrière des roues non soulevées pour empêcher tout déplacement du véhicule.
2. Fermez la valve de purge en tournant la poignée dans le sens horaire jusqu’à ce que vous sentiez une bonne résistance.
3. Consultez le manuel du propriétaire fourni par le fabricant du véhicule pour connaître les points de levage approuvés.
Centrez le point d’appui du cric sur le point de levage.
4. Vériez le point de levage, puis appuyez sur le levier pour que le point d’appui entre en contact avec le point de
levage. Pour soulever le véhicule, actionnez le levier jusqu’à ce que la charge atteigne la hauteur désirée.
5. Faites reposer la charge sur des béquilles de cric à capacité nominale adéquate.
Abaisser
MISE EN GARDE : Avant d’abaisser la charge, assurez-vous qu’il n’y a aucun outil ni aucune personne
en dessous de celle-ci. Ouvrez lentement la valve de desserrage. Plus le levier est tourné dans le sens
antihoraire, plus la charge descend rapidement. Gardez le contrôle de la charge en tout temps.
1. Soulevez la charge sufsamment pour enlever les béquilles de cric.
2. Enlevez les béquilles avec précaution.
3. Tournez le levier dans le sens antihoraire, mais ne faites pas plus d’un demi-tour. Si la charge ne descend pas :
a. Utilisez un autre cric pour soulever le véhicule sufsamment pour remettre les béquilles de cric.
b. Enlevez le cric défectueux et enlevez ensuite les béquilles de cric.
c. Utilisez le cric qui fonctionne pour faire descendre le véhicule.
4. Après avoir retiré le cric, faites descendre le point d’appui à son niveau minimal pour prévenir la rouille et la
contamination du vérin.
ENTRETIEN
AVIS : Utilisez de l’huile pour cric hydraulique de première qualité. Évitez de mélanger différents types de liquides
et N’UTILISEZ JAMAIS de liquide pour frein, d’huile de turbine, de liquide de transmission, d’huile moteur ou de
glycérine. L’utilisation d’un liquide inapproprié peut entraîner une défaillance prématurée du cric et causer une
chute potentielle soudaine et immédiate de charge.
!

13
Ajouter de l’huile
1. Lorsque le point d’appui est à son niveau minimal, mettez le cric debout et à niveau. Enlevez la vis de l’évent.
2. Mettez de l’huile jusqu’à ce que son niveau se trouve à environ 0,476 cm (3/16 po) au-dessus du cylindre intérieur,
selon ce qui peut être observé à partir de l’orice de remplissage. Remettez la vis de l’évent.
Changer l’huile
An d’obtenir une performance et une durée de vie optimales, remplacez complètement l’huile au moins une fois par année.
1. Lorsque le point d’appui est à son niveau minimal, enlevez la vis de l’évent.
2. Posez le cric sur le côté et purgez le liquide en l’envoyant dans un contenant adéquat.
AVIS : Jetez le liquide hydraulique en respectant la réglementation environnementale locale.
3. Mettez de l’huile jusqu’à ce que son niveau se trouve à environ 0,476 cm (3/16 po) au-dessus du cylindre
intérieur, selon ce qui peut être observé à partir de l’orice de remplissage. Remettez la vis de l’évent.
Graissage
Une lubrication périodique des points de pivotement, des axes et des charnières faite avec de l’huile légère aide à
prévenir la rouille et à assurer que les roues, les galets et les assemblages du levier bougent librement.
Nettoyage
Inspectez périodiquement le piston du levier et le vérin à piston plongeur pour voir s’il y a de la rouille ou de la
corrosion. Nettoyez selon les besoins et essuyez avec un linge huileux.
AVIS : N’utilisez pas de papier sablé ni de matériau abrasif sur le piston du levier et le vérin à piston plongeur.
Entreposage
Lorsque le cric n’est pas utilisé, rangez-le, son point d’appui devant être à son niveau minimal.
DÉPANNAGE
Problème Causes possibles Mesure corrective
Le cric ne soulève pas la
charge
• La valve de purge n'est pas bien fermée
• Charge trop pesante
• Assurez-vous que la valve de purge
est bien fermée.
• Utilisez un cric à plus grande capacité.
Le cric soulève la charge,
mais ne maintient pas la
pression
• La valve de purge n'est pas bien fer-
mée
• Défaillance du vérin hydraulique
• Assurez-vous que la valve de purge
est bien fermée.
• Cessez d'utiliser le cric et
communiquez avec le soutien
technique d'Pro-Lift
Le cric ne descend pas
après avoir enlevé la
charge
• Trop de liquide hydraulique dans le
réservoir.
• Blocage des articulations
• Niveau de liquide bas
• Purgez du liquide pour le ramener au
bon niveau.
• Nettoyez les pièces mobiles et lubri-
ez-les.
• Assurez-vous que le niveau de liquide
est adéquat.
Performance de levage
médiocre
• Niveau de liquide bas
•Air emprisonné dans le système
• Assurez-vous que le niveau de liquide
est adéquat.
•Suivez la procédure de la section
Purge de l'air emprisonné à la
page 11
Le système de levage ne
s'élève pas au maximum
• Niveau de liquide bas • Assurez-vous que le niveau de liquide
est adéquat.

14
PIÈCES DE RECHANGE
Ce ne sont pas toutes les pièces du cric qui peuvent être remplacées, mais elles sont illustrées pour montrer leur
emplacement ainsi que leur position pour l’assemblage. Lorsque vous commandez des pièces, veuillez fournir le
numéro du modèle, le numéro de pièce et la description de la pièce. Pour connaître les prix actuels, appelez-nous
ou écrivez-nous : Soutien à la clientèle, 10939 N. Pomona Ave., Kansas City, MO 64153.
Téléphone : 1 816 891-6390 Télécopieur : 1 816 891-6599
Élément Description Qté
1 Assemblage de roue avant 2
2 Assemblage de la roulette arrière 2
3 Point d'appui 1
4 Bouchon de remplissage d'huile 1
5 Transport 1
6 Attaches à ressort 5
- Étiquettes 2
- Manuel d'utilisation 1
2
3
6
4
5
Figure 5 : Illustration des pièces de rechange
1

15
Béquilles de cric
PRÉPARATION
1. Avant d’utiliser ce produit, lisez le manuel d’utilisation et familiarisez-vous parfaitement avec celui-ci et les
dangers associés à une utilisation incorrecte de celui-ci.
2. Inspectez les béquilles avant chaque utilisation. Ne l’utilisez pas s’il présente des pièces déformées, brisées ou
ssurées. Assurez-vous que toutes les pièces bougent librement.
3. Vériez que le produit est compatible avec l’utilisation que vous voulez en faire. Si vous avez des doutes,
communiquez avec le soutien à la clientèle pour les produits de ProLift au 1 816 891-6390.
4. Installez la barre à cliquet dans la base. La partie de la barre avec l’encliquetage doit être alignée avec le
cliquet (butée).
5. Mettez la barre à cliquet à sa position la plus basse en soulevant la poignée de verrouillage, pour ensuite
libérer le cliquet et guider la barre vers le bas.
6. Le verrouillage de la barre à cliquet et de l’encliquetage se fait en pliant la patte (gure 1) vers l’intérieur à l’aide
d’un marteau et d’un poinçon adéquats. La barre ne se déplacera pas de façon inattendue.
7. Vériez toujours quels sont les bons points de levage et de support en consultant les propriétaires du véhicule
ou le manuel du propriétaire.
FONCTIONNEMENT
Soutenir une charge
!MISE EN GARDE : Utilisez les béquilles seulement
aux endroits indiqués par le fabricant du véhicule.
Utilisez-les seulement pour des véhicules dont les
points de support sont compatibles avec les points
d'appui des béquilles. S'ils ne le sont pas, cela peut
causer des dommages de structure au véhicule et
aux béquilles. De tels dommages, à l'un ou à
l'autre, peuvent faire descendre de manière
soudaine et inattendue la charge soutenue.
• Lisez, comprenez et respectez toutes les
instructions avant d'utiliser ce produit.
• Ne dépassez pas la capacité nominale.
• Utilisez cet équipement seulement sur des
surfaces dures et de niveau.
• Centrez la charge sur le point d'appui.
• Utilisez seulement des paires de béquilles de cric
identiques.
• N'utilisez pas les béquilles pour supporter
simultanément les deux extrémités d'un véhicule.
• Ne modiez pas ce produit.
• Le non-respect de ces consignes peut entraîner
des blessures ou des dommages matériels.
!AVERTISSEMENT!AVERTISSEMENT
Pour éviter de vous faire écraser et de
subir des blessures :
Ne travaillez JAMAIS autour d'une
charge, en dessous d'elle ou sur celle-ci,
si elle est supportée seulement par un
cric hydraulique.UTILISEZ TOUJOURS
des béquilles de cric dont la capacité
nominale est adéquate.
1. Ajustez la hauteur en soulevant la barre à cliquet.
2. Le poids de la poignée de verrouillage devrait maintenir la barre à cliquet en place à la position désirée.
Pour conrmer cela, poussez la poignée vers le bas. Assurez-vous que la poignée de verrouillage et la barre à
cliquet sont verrouillées avant de mettre une charge.
3. Positionnez soigneusement les béquilles pour que la charge soit centrée sur les points d’appui.
4. Faites descendre lentement le véhicule sur les béquilles de cric.
5. Assurez-vous que le véhicule est bien immobilisé avant de travailler sur, autour ou en dessous de celui-ci.
Mettez des cales de roue à l’avant et à l’arrière de toutes les roues non soulevées pour empêcher tout mouvement.

16
Abaisser une charge
!MISE EN GARDE :Avant d’abaisser la charge, assurez-vous qu’il n’y a aucun outil ni aucune personne en
dessous de celle-ci.
1. En utilisant un cric adéquat, soulevez le véhicule au-dessus des béquilles.
2. Déverrouillez la poignée et mettez la barre à cliquet à sa position la plus basse.
3. Enlevez les béquilles et faites descendre le véhicule.
!AVERTISSEMENT
Lisez, comprenez et suivez toutes les consignes
se trouvant dans les documents fournis avec cet
appareil. Utilisez les cales par paires seulement sur
une surface dure et de niveau. Le non-respect de
ces consignes peut entraîner des blessures ou des
dommages matériels.
ENTRETIEN
Inspectez périodiquement les deux béquilles. Assurez-vous que toutes les pièces bougent librement. Ne mettez pas
d’huile ni de graisse sur aucune des pièces de ce produit. Si de la rouille apparaît, sablez la partie où elle se trouve
et couvrez-la avec une peinture adéquate. Veuillez noter qu’il n’y a pas de pièces de rechange pour ce produit.
Les béquilles de rechange sont vendues en paires.
Entreposage
Rangez les supports debout, dans un endroit propre et sec.
Cales de roue
PRÉPARATION
1. Vériez que le produit et son utilisation sont compatibles. Si vous avez des doutes, appelez le soutien à la clientèle
Pro-Lift au 1 816 891-6390.
2. Avant d’utiliser ce produit, lisez le manuel d’utilisation au complet et familiarisez-vous parfaitement avec le produit
et ses composants, et identiez les dangers associés à son utilisation.
3. Lubriez selon les instructions de la section « Entretien ».
FONCTIONNEMENT
1. Assurez-vous que cet équipement est compatible avec son utilisation.
2. Lisez, comprenez et respectez la procédure de remplacement de pneu prescrite dans le manuel du propriétaire
fourni par le fabricant du véhicule.
3. Dépliez et tirez la tige de soutien sur la butée, en verrouillant la tige de soutien dans la rainure.
4. Utilisez toujours les cales de roue pliables par paires, une paire par pneu.
5. Placez les cales de roue pliables de manière à ce que chacune soit centrée sur la bande de roulement du pneu.
ENTRETIEN
Graissage
Une lubrication périodique des points de pivotement avec de l’huile légère aide à prévenir la rouille et à assurer que
les cales de roue pliables bougent librement. Veuillez noter qu’il n’y a pas de pièces de rechange pour ce dispositif.
Nettoyage
Inspectez périodiquement les cales de roue pliables pour voir s’il y a de la rouille ou de la corrosion. Si vous trouvez
des taches de rouille, sablez la partie où elles se trouvent et couvrez-les avec une peinture adéquate. Essuyez les
cales avec un linge propre et sec.

17
Chariot de visite ajustable
!MISE EN GARDE : Assurez-vous de lire, de comprendre et de respecter toutes les instructions avant
d’assembler ce chariot de visite. Ne dépassez pas la capacité nominale. Ne vous tenez pas debout sur le
chariot et n’utilisez pas ce dernier pour transporter des charges. Cessez de l’utiliser immédiatement si des
pièces sont manquantes ou endommagées. Utilisez toujours le chariot de visite sur une surface dure, lisse et
de niveau. Assurez-vous toujours que le véhicule sous lequel vous travaillez est supporté adéquatement et de
façon sécuritaire.
Assemblage
1. Insérez les 6 roulettes pivotantes dans les trous du cadre métallique du chariot de visite rembourré de mousse
de façon à ce qu’elles entrent en contact avec le sol.
2. Fixez chaque roulette au chariot de visite en serrant l’écrou de blocage avec la clé hexagonale fournie.
3. Raccordez les deux sections du chariot de visite en les insérant dans les connecteurs fournis. Assurez-vous
que les trous de xation sont alignés.
4. Insérez les boulons et écrous de blocage dans les quatre trous, puis serrez-les en utilisant la clé hexagonale
fournie.
Entretien
1. Inspectez régulièrement le chariot de visite pour déceler toute trace de corrosion ou de dommage, toute craquelure
ou toute pièce manquante. Cessez immédiatement d’utiliser le chariot de visite si l’une des situations indiquées
est décelée. Réparez le chariot de visite avant de l’utiliser de nouveau.
2. N’exposez pas le chariot de visite trop longtemps à l’humidité ou à toute condition susceptible de favoriser la
corrosion.
3. Nettoyez toutes les surfaces du chariot de visite après chaque utilisation, puis asséchez-le avec un chiffon sec
seulement. Conservez dans un endroit sec et sécuritaire.
4. Gardez l’aire de travail propre. Les aires de travail encombrées sont souvent une source de blessures.
5. Le non-respect des consignes peut entraîner des blessures et des dommages matériels.

18
GARANTIE LIMITÉE D'UN AN
Pendant une période d'un (1) an, à partir de la date d'achat, SFA Companies, Inc. réparera ou rempla-
cera, à sa discrétion, sans frais, tous ses produits qui sont défectueux à cause d'un défaut de matériau ou de
fabrication ou ne respectent pas les conditions de toute garantie implicite qui n'est pas exclue par la présente
garantie.
Pour bénécier du service offert par la garantie, il faut retourner le produit couvert par celle-ci, port payé,
à SFA Companies, Inc., Warranty Service Department, 10939 N. Pomona Ave., Kansas City, MO 64153.
Sauf dans les cas où les limitations et les exclusions décrites dans ce paragraphe sont spéciquement
interdites par la loi : (1) LE SEUL RECOURS DU CONSOMMATEUR EST DE FAIRE RÉPARER OU
REMPLACER LES PRODUITS DÉFECTUEUX COMME DÉCRIT CI-DESSUS; (2) SFA Companies, Inc.
NE SERA PAS TENUE RESPONSABLE DES DOMMAGES CONSÉCUTIFS OU INDIRECTS OU DE PERTES
QUELCONQUES; 3) LA DURÉE DE TOUTE GARANTIE IMPLICITE OU EXPRESSE, CE QUI INCLUT
SANS LIMITATION LES GARANTIES IMPLICITES DE COMMERCIALITÉ ET D'ADAPTATION À UN USAGE
PARTICULIER, SERA LIMITÉE À DEUX (2) ANS À PARTIR DE LA DATE D'ACHAT.
Certaines provinces et certains États ne permettent pas de limiter la durée d'une garantie implicite et
il est donc possible que la limitation décrite ci-dessus ne s'applique pas. Certaines provinces et certains États
ne permettent pas d'exclure ou de limiter les dommages consécutifs ou indirects et il est donc possible que
la limitation ou l'exclusion mentionnée ci-dessus ne s'applique pas. Cette garantie vous confère des droits
particuliers et il est aussi possible que vous puissiez jouir d'autres droits qui varient d'une province à l'autre et
d'un État à l'autre.
SFA Companies, Inc.
10939 N. Pomona Ave.
Kansas City, MO 64153
Téléphone : 1 816 891-6390 Télécopieur : 1 816 891-6599

Manual de piezas e
instrucciones de funcionamiento
Garage in
a Box
(Equipo combinado
de 6 piezas)
Este es el símbolo de alerta de seguridad. Se usa para alertar sobre peligros potenciales de le-
siones personales.
Obedezca todos los mensajes de seguridad que tengan este símbolo para evitar posibles lesiones
personales o la muerte.
!
Impreso en China
F-2332JSC-M3_072014
© Julio de 2014

20
INFORMACIÓN GENERAL y DE SEGURIDAD
Conserve estas instrucciones. Para su seguridad, lea, comprenda y siga la información que viene con este gato antes
de su uso. El propietario u operador de este equipo debe tener conocimientos sobre este gato y los procedimientos
de funcionamiento seguro antes de intentar utilizarlo. El propietario y operador deben tener presente que el uso y la
reparación de este producto podrían requerir habilidades y conocimientos especiales. Las instrucciones y la información
de seguridad deben expresarse en la lengua materna del operador antes de recibir autorización para el uso de este
gato. Si tiene dudas sobre el uso seguro y adecuado de este gato, procaeda a sacarlo de servicio de inmediato.
Inspeccione el producto antes de cada uso. No lo use si detecta que está roto, doblado, agrietado o tiene piezas
dañadas. Debe sacar de servicio en forma inmediata todo gato que presente daños, de la naturaleza que fueren,
o funcione mal. Si tiene la sospecha o la certeza de que el gato fue sometido a una carga de impacto (una carga
arrojada repentina e inesperadamente sobre este), interrumpa su uso de inmediato hasta su revisión por parte de
un centro de servicio de fábrica autorizado (comuníquese con el fabricante o el distribuidor para obtener una lista
de los centros de servicio de fábrica autorizados). Se recomienda realizar una inspección anual a cargo de personal
calicado. Las etiquetas y los manuales del operador están disponibles por parte del fabricante.
DESCRIPCIÓN DEL PRODUCTO
Pro-Lift Garage in a Box viene con un gato de piso para 2 toneladas, un par de soportes para gato para 2 toneladas,
2 calzos para rueda y una plataforma rodante desmontable. Los gatos de piso están diseñados para levantar, no para
soportar un extremo del vehículo. Este gato de piso debe usarse en conjunto con el par de soportes para gato propor-
cionado. Los soportes para gato se utilizan en pares para soportar un extremo del vehículo. El calzo para rueda está
diseñado para evitar que el vehículo ruede inadvertidamente al levantarlo y soportarlo; sin embargo no debe usarse
como un dispositivo de soporte. La plataforma rodante está diseñada para soportar y moverse a lo largo de una super-
cie lisa y uniforme.
ESPECIFICACIONES
Descripción Capacidad nominal Dimensiones de base (L x P) Alt. mín. Alt. máx.
Gato de piso 2 toneladas
(4 000 libras)
17-1/2" x 8”
(44,5 x 20,2 cm)
5-3/8"
(13,5 cm)
13-1/8"
(33,5 cm)
Soporte para
gato
2 toneladas por par
(4 000 libras)
7-3/8" x 6-5/8”
(17,78 x 16,83 cm)
10-1/8"
(25,71 cm)
16-3/8"
(41,59 cm)
Plataforma ro-
dante
300 lbs.
(136.36 kg)
36" x 15”
(91 x 38 cm)
4"
(10,16 cm) N/D
Calzo para rueda 2 000 lbs.
(907 kg)
5-1/8” x 3-5/8”
(13 x 9,3 cm) N/D N/D
