pro user SAFFIER IVqc User manual

NL: Montagehandleiding en Veiligheidsvoorschriften
DE: Montageanleitung und Sicherheitsvorschriften
UK: Assembly instruction and safety regulations
FR: Notice d’assemblage et de sécurité
Fietsendrager/Fahrradträger/Bike carrier/Porte-vélos
SAFFIER IVqc
Maximale kogeldruk
Max. Stützlast
Anhängerkupplung
Max. ball pressure
Force de traction maximale
de láttache remorque
Gewicht fietsendrager
Eigengewicht
Fahrradträger
Weight bike carrier
Le poids à vide du
portevélos
Max. belasting
Max. nutzlast am
Fahrradträger
Max. load
Charge maximum
50kg 21kg 29kg
60kg 21kg 39kg
75kg 21kg 54kg
90kg 21kg Max. 60kg
Europese typegoedkeur/Europäische Zulassung/European permission/Certification Européenne
E4-26R-03 318

2

3
Inhoudsopgave Pagina
Introductie 4
Belangrijke informatie 5
In elkaar zetten van de fietsendrager 6
Montage van de fietsendrager op de trekhaak 9
Het Kantelmechanisme 10
De nummerplaathouder & de verlichting 11
Montage van de fietsen op de fietsendrager 12
Veiligheidsvoorschriften 13
Onderhoud & garantie 14
Onderdelenlijst & explosietekening 15
Inhaltsverzeichnis Seite
Einführung 17
WichtigeInformation 18
Montage des Fahrradträgers 19
Montage auf die Anhängerkupplung 22
Der Abklappmechanismus 23
Der Kennzeichenhalter & die Beleuchtung 24
Montage von den Fahrrädern auf dem Fahrradträger 25
Sicherheitsvorschriften 26
Wartung & Garantie 27
Stückliste & Explosionszeichnung 28
Tableofcontents Page
Introduction 30
Important information 31
Mounting the bike carrier 32
Mounting of the bike carrier onto the hitch ball 35
Tilting mechanism 36
The licenseplateholder & Lighting 37
Mounting of the bikes on the bike carrier 38
Safetyregulations 39
Maintenance & guarantee 40
Part list & exploded view 41
Table des matières Page
Introduction 43
Informations importantes 44
L’assemblage du porte-vélos 45
Montage du porte-vélos sur l’attache-remorque 48
Le mécanisme à bascule 49
Support de la plaque & l’éclairage 50
Installation des vélos sur le porte-vélos 51
consignes de sécurité 52
Entretien & Garantie 53
Description des pièces & dessin d’assemblage 54

4
INTRODUCTIE
De Pro-User SAFFIER IVqc fietsendrager maakt deel uit van de familie van
fietsendragers gefabriceerd door Tradekar Benelux BV.
Trekhaak fietsendrager
Geschikt voor nagenoeg alle trekhaken, alle fietsen en bandenmaten
Veilige, betrouwbare en kantelbare drager voor het transport van 4 fietsen
De fietsen staan in stabiele, verstelbare wielsteunen
Zeer eenvoudige en snelle montage op de trekhaak door gepatenteerde
snelkoppeling
Framebevestiging, dus géén belasting op het crankstel van de fiets
Flexibele frameklemmen
Europese typegoedkeur verleend door de RDW
Verlichting via 7 en 13 polige (Jaegers) stekker
Kofferdeksel blijft toegankelijk door eenvoudig te bedienen kantelmechanisme
Rijgedrag van de auto wordt vrijwel niet beïnvloed
Inclusief mistachterlicht en achteruitrij verlichting (alleen werkend via 13
polige stekker)
Lees voordat u de drager gaat gebruiken de volgende
veiligheids- en bedieningsinstructies aandachtig door
en handel ernaar.

5
BELANGRIJKE INFORMATIE
Voor gebruik goed doorlezen!
Dit product niet monteren en gebruiken voordat de montagehandleiding en
veiligheidsvoorschriften geheel zijn doorgelezen en duidelijk zijn.
De assemblage en montage van de fietsdenrager alleen volgens deze
montagehandleiding uitvoeren.
De stappen die worden genoemd en de veiligheidsinstructies voor montage,
bediening en gebruik van de fietsendrager, moeten beslist worden opgevolgd. Al
de kleinste afwijking kan leiden tot verkeerde montage of verkeerd gebruik.
De drager is geschikt voor het vervoeren van maximaal vier fietsen. Let op de
maximaal toelaatbare kogeldruk. U kunt deze vinden op het typeplaatje van de
trekhaak van uw auto (bij de meeste auto’s is deze 75kg). Het totale gewicht van
de drager inclusief de fietsen mag niet hoger zijn dan de maximaal toelaatbare
kogeldruk van de trekhaak.
De maximale belasting op de fietsendrager zelf mag 60kg zijn.
Het eigen netto gewicht van de drager is Ca. 21kg.
Maximale kogeldruk Gewicht fietsendrager Max. belasting
50kg 21kg 29kg
60kg 21kg 39kg
75kg 21kg 54kg
90kg 21kg Max. 60kg
Niet geschikt voor het gebruik op aluminium trekhaken.
Deze montagehandleiding en veiligheidsvoorschriften in de auto bewaren.
CONSUMENTEN HELPDESK & SUPPORT
0345-470998 (maandag t/m donderdag 8:30-12:30uur)
[email protected]

6
IN ELKAAR ZETTEN VAN DE FIETSENDRAGER
De fietsendrager moet nog afgemonteerd worden. Haal alle onderdelen uit de
verpakking en leg deze overzichtelijk neer. Per stap is duidelijk aangegeven
welke onderdelen nodig zijn voor de montage van de fietsendrager.
Stap 1
Onderdelen:
De montage:

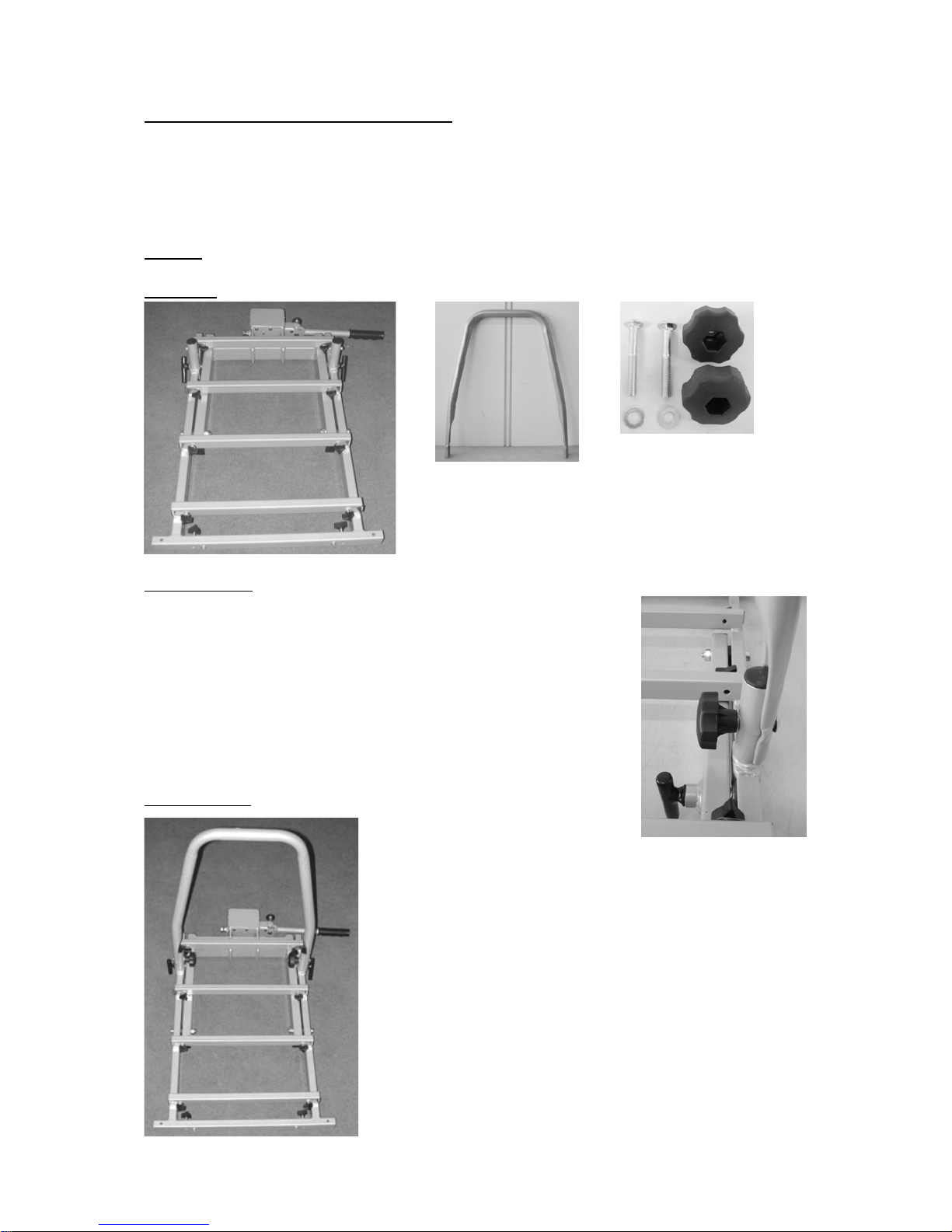

Schuif nu de U-vormige beugel tegen de buitenkant van de
U-beugelhouders op het basisframe. Bevestig deze U-
vormige beugel met de bijgeleverde slotbouten (M8x60),
sluitringen en kunststof draaiknoppen. Zorg dat de
draaiknop aan de binnenkant zit (zie foto).
Let op: u dient de beide knoppen stevig aan te draaien
zodat de beugel goed op zijn plaats komt.
Eindresultaat:

7
Kunststof sterknop
Slotbout
Stap 2
Onderdelen:
De montage:

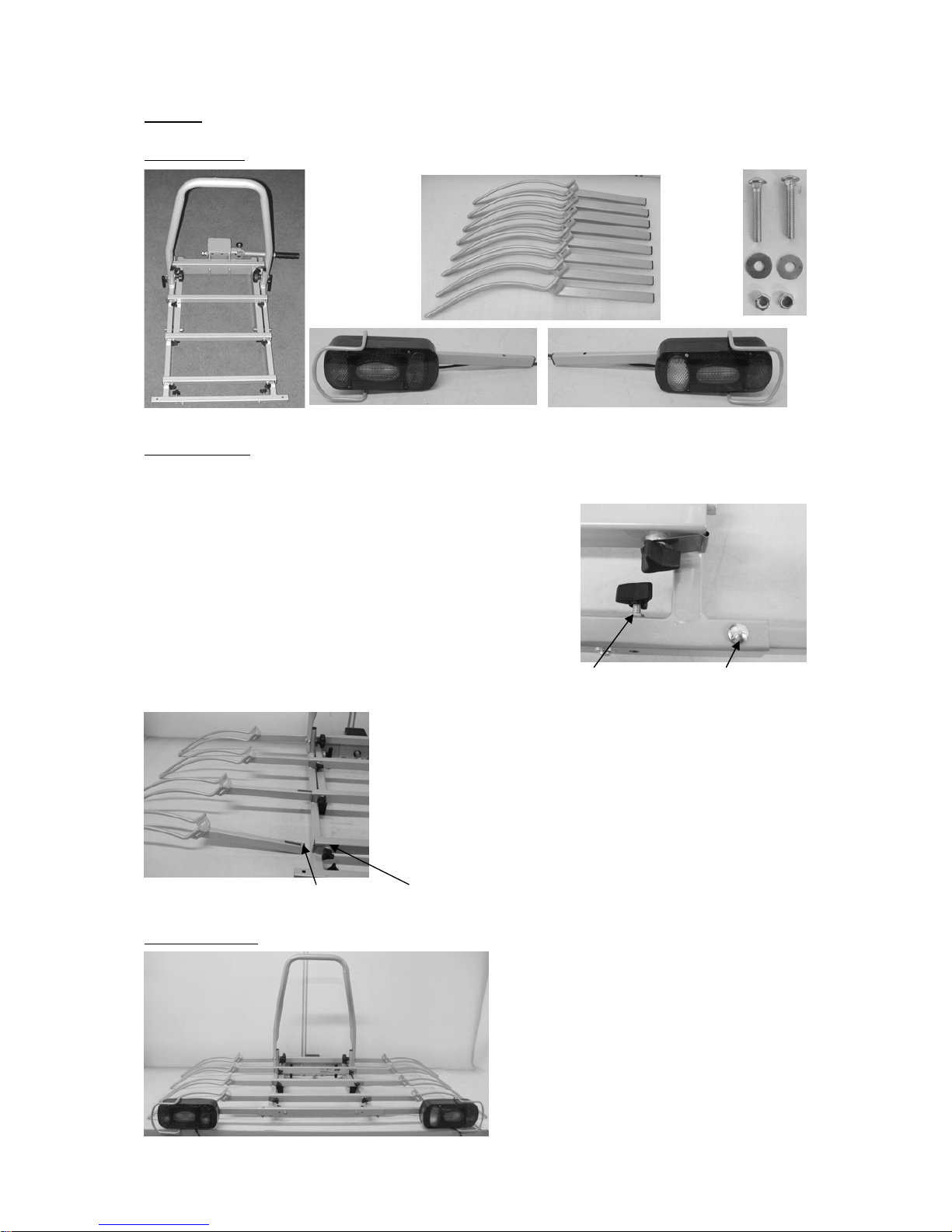

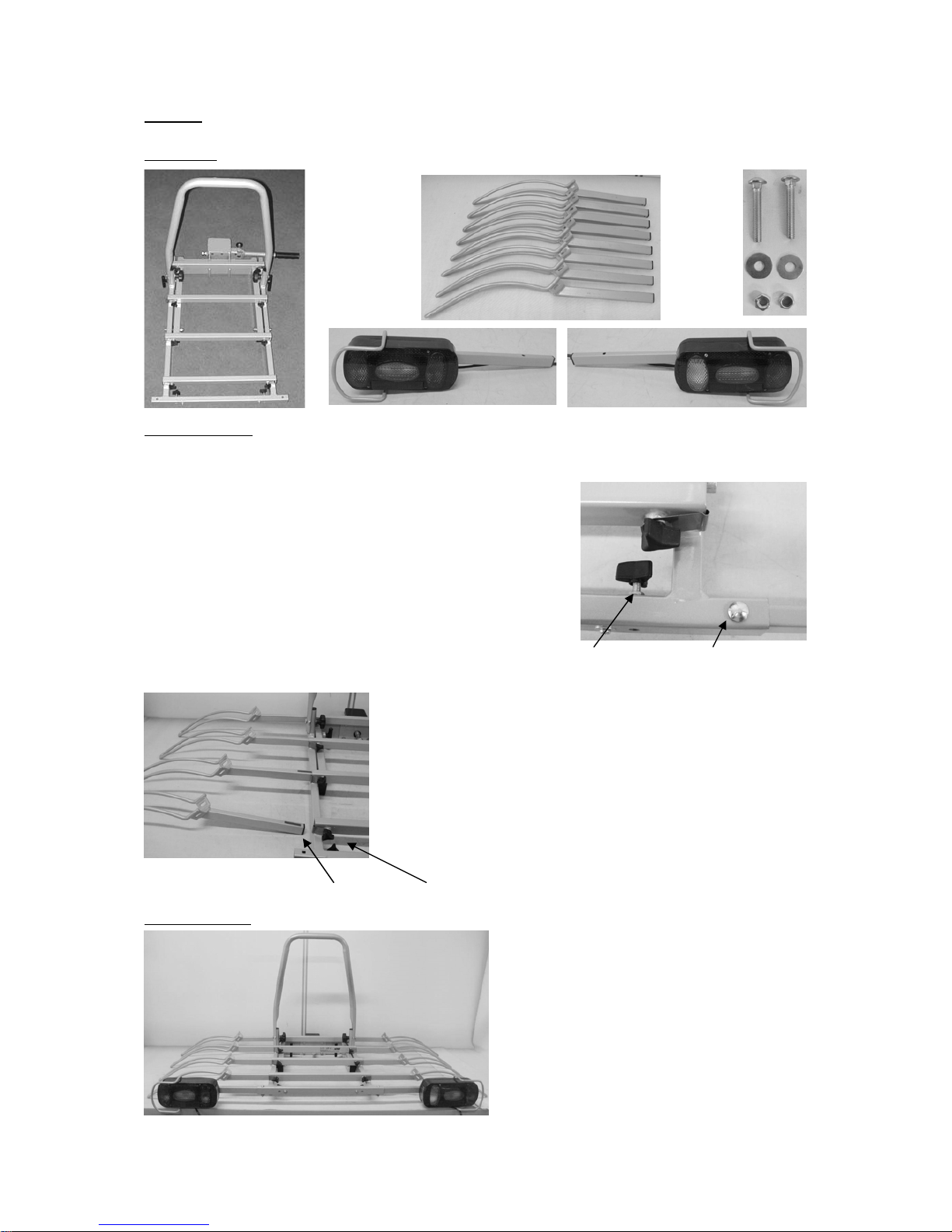

Schuif de twee achterlichthouders (incl. lampen) in de lamphouderrail (vierkante
buis aan de voorkant van het frame). Let er op dat het met een “R” gemerkte
licht aan de rechterkant wordt gemonteerd (de
mistlamp moet aan de linkerkant). Schroef beide
houders vast met de twee slotbouten, ringetjes en
een zelf borgende moer (M6). Schroef de bout van
boven naar beneden. Om de lichten zo stevig
mogelijk te bevestigen dienen ook de kunststof
sterknoppen, waarvan zich er aan elke kant één
bevindt aan de achterzijde van de lamphouderrail,
aangedraaid te worden.
Schuif vervolgens de acht wielhouders in de
openingen van het basisframe. Let erop dat het
uiteinde van de wielhouders bij het inschuiven naar
beneden is gericht (zie afbeelding). Bevestig de
wielhouders met de kunststof knoppen. Bij het
instellen van de wielhouders mogen deze maximaal
tot aan de rode markering uitgeschoven worden!
Eindresultaat:
Markering Kunststof knop

8
Stap 3
Onderdelen:
De montage:
Draai de schroefjes voor het monteren van de kentekenhouder uit de
lamphouder-rail en monteer vervolgens ook de kentekenhouder aan de rail. De
kentekenhouder moet op gelijke hoogte (of net iets erboven) als de verlichting
liggen.
Met de meegeleverde kabelbindertjes kan de kabel van de lampen aan de
onderkant van de drager netjes vastgezet worden. Let hierbij op dat de kabel het
kantelmechanisme niet in de weg zit.
Schuif de acht korte, zwarte spanbandjes van binnen naar
buiten door de eerste sleuf, dan rond de wielhouder en
vervolgens door de achterste sleuf weer van buiten naar
binnen (zie foto).
Draai de kunststof knop van elke framehouder
helemaal los, zodat de klemsluiting opengevouwen kan
worden. Plaats eerst de kunststoffen ring om de U-
vormige beugel en klem hier de klemsluiting overheen.
Bevestig hier vervolgens de houder weer aan en draai
de kunststoffen knop zodanig aan dat de framehouders
nog net draaibaar zijn (hier moeten immers de frames
van de fietsen aan bevestigd worden). De
spanbandzijde dient ter bevestiging van de fiets.
Eindresultaat:

9
MONTAGE VAN DE FIETSENDRAGER OP DE TREKHAAK
Voor de montage van de fietsendrager kan de auto het beste recht staan, de
motor uit staan en de handrem aangetrokken zijn. Let er op dat de trekhaak
onbeschadigd, schoon en vetvrij is!
Instel schroef snelkoppeling
Borgpin/veiligheids pin
Hendel voor snelkoppeling

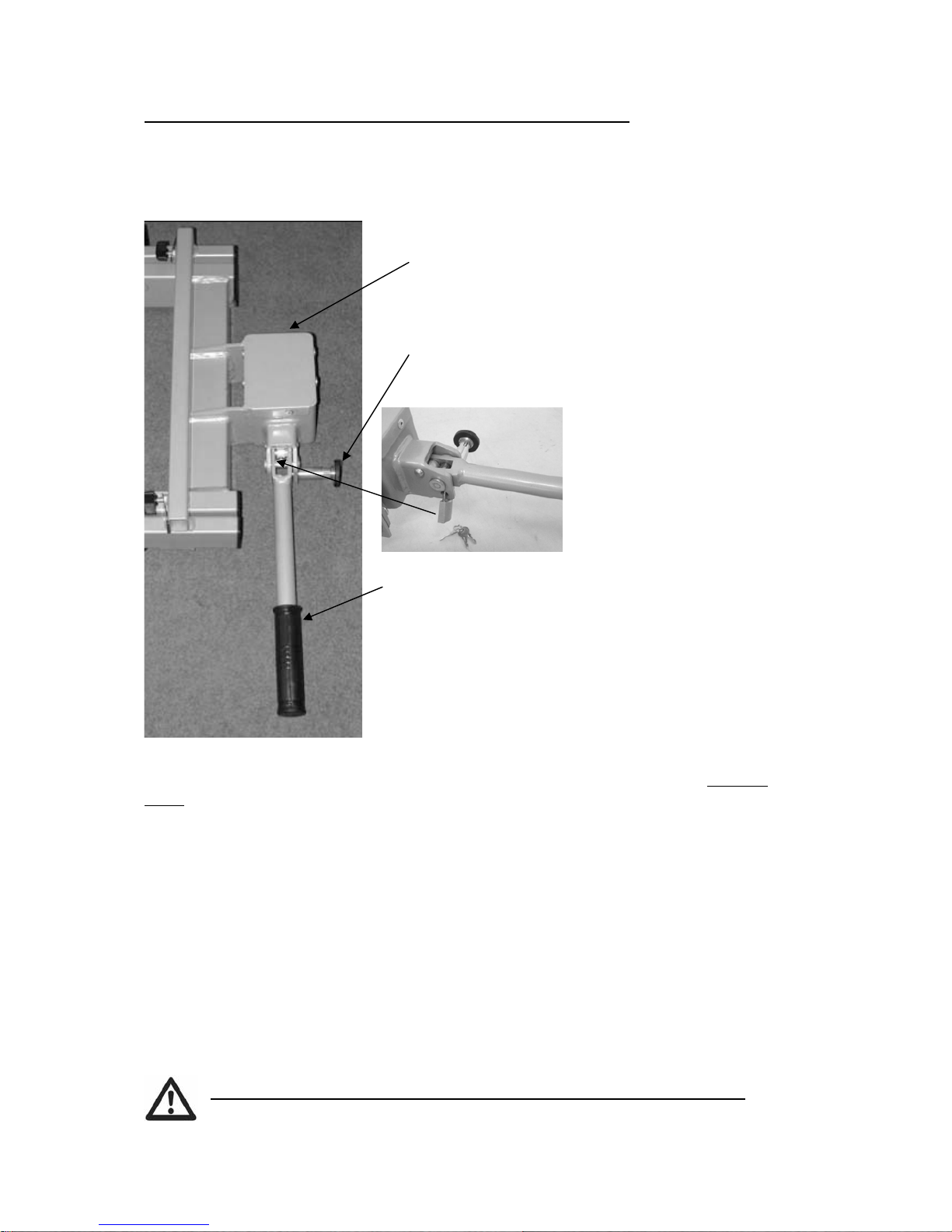

De snelkoppeling bestaat uit een huis dat bevestigd
is aan de fietsendrager en een hefboom. Met behulp
van de hefboom kan de snelkoppeling geopend en
gesloten worden.
Ontgrendel de borgpin/veiligheids pin door deze uit
te trekken en een kwart te draaien. Open de
snelkoppeling door de hendel vertikaal te zetten. Plaats de drager van bovenaf
op de trekhaak. Druk de hendel van de snelkoppeling naar beneden (Ca. 35-
40kg) totdat deze niet meer verder kan (Hendel zal in horizontale positie blijven
staan). Verdraai de borgpin/veiligheidspin totdat deze weer geborgd is (en de
hendel niet meer omhoog kan). Test nu of de drager horizontaal kan draaien op
de trekhaak. Mocht hij niet vast genoeg zitten, haal de drager van de trekhaak
en draai de instelschroef van de snelkoppeling iets in (eerst borgmoer losdraaien,
instelschroef iets aandraaien en borgmoer weer vastdraaien). Controleer
vervolgens opnieuw of de drager goed vast op de trekhaak zit (en niet meer
gemakkelijk te draaien is). Herhaal dit totdat de drager goed vast zit. Let op:
Zorg er altijd voor dat de borgmoer van de instelbout weer goed
vastgedraaid wordt!
Sluit nu de snelkoppeling af met het hangslotje en haal de sleutel uit het slot.
Bewaar deze sleutel zorgvuldig en op een veilige plek. De fietsendrager is nu ook
tegen diefstal beveiligd.
Zorg er altijd voor dat de snelkoppeling goed afgesloten is!

10
KANTELMECHANISME
Om de kofferbak van uw auto gemakkelijk te bereiken, ook als de fietsen op de
drager staan, kunt u gebruik maken van het kantelmechanisme.
De fietsendrager heeft twee
vergrendelingen. Om de drager te
kantelen dient u beide hendels een
kwartslag te draaien zodat ze
horizontaal staan. Vervolgens trekt u
de hendels uit. Houd met één hand
de beugel of fietsen vast, zodat de
drager niet ongecontroleerd kan
neerklappen. Nu kan de drager
rustig gekanteld worden.
Om de drager weer in de uitgangspositie te brengen, tilt u de fietsendrager
omhoog en duwt u de hendels weer naar binnen. Vervolgens draait u deze een
kwart slag zodat ze weer verticaal staan met het lange gedeelte naar beneden. U
hoort een klik als ze vergrendeld zijn.
Let op dat beide vergrendelingspennen vergrendeld zijn voordat
u weer gaat rijden!
Vergrendelingshendels

11
DE NUMMERPLAATHOUDER
De bevestigingsclipjes (2) voor het bevestigen van de kentekenplaat zijn
uitdrukbaar en bevinden zich in de kentekenhouder (zie foto).
clipjes
uitsparingen voor clipjes
DE VERLICHTING
Deze fietsendrager is uitgerust met verlichting. Deze verlichting kan aangesloten
worden op de trekhaak stekkerdoos van uw auto. Aangezien er meerdere soorten
stekkers in omloop zijn, heeft deze drager de keuze uit de gebruikelijke 7-polige
stekker en de 13-polige stekker (Jaegers).
Hierdoor is de drager geschikt voor elke
trekhaak!
Beide stekkers zitten verwerkt in één
behuizing. Over de stekker die niet gebruikt
wordt, moet het bijgeleverde afdekkapje
gedaan worden.
Universeel systeem 7 polig
1/L
2/54G
3/31
4/R
5/58R
6/54
7/58L
Richtingaanwijzer links
Mistachterlicht
Massa
Richtingaanwijzer rechts
Achterlicht rechts
Remlichten
Achterlicht links
Het achteruitrijlicht werkt niet
via de 7-polige stekker!
geel
blauw
wit
groen
bruin
rood
zwart
Jaegers systeem 13 polig
(DIN 72.570)
1
2
3
4
5
6
7
8
9
10
11
12
13
Richtingaanwijzer links
Mistachterlicht
Massa
Richtingaanwijzer rechts
Achterlicht rechts
Remlichten
Achterlicht links
Achteruitrijlicht
Niet in gebruik
Niet in gebruik
Niet in gebruik
Massa
Niet in gebruik
geel
blauw
wit
groen
bruin
rood
zwart
grijs

12
MONTAGE VAN DE FIETSEN OP DE FIETSENDRAGER
De eerste fiets moet in de achterste wielhouders geplaatst worden (degene die
het dichtst bij de auto is) en met de framehouder aan de U-vormige beugel
vastgemaakt worden.
Stel de wielhouders door middel van
inschuiven en uittrekken zodanig in dat de
wielen van de fiets er zo diep mogelijk in
staan, zo symmetrisch mogelijk. Let op: Trek
de wielhouders maximaal tot aan de rode
markering uit! De wielen worden met de
spanbanden stevig aan de wielhouders
vastgemaakt.
Bevestig de fiets zelf via de framehouder aan
de U-vormige beugel. Aangezien de
framehouders niet plaatsgebonden zijn, kunt
u meerdere posities uitproberen. Het is
belangrijk om de framehouders zo hoog
mogelijk te plaatsen. De fietsen maakt u vast
via de spanbanden. Door het gebruik van
deze spanbanden kan elke fiets gemakkelijk
vastgemaakt worden en wordt het crankstel
van de fiets niet belast!
Zet elke volgende fiets, iedere keer in tegengestelde richting, in de
wielhouders en ga te werk zoals bij de eerste fiets. De vierde fiets
dient met de losse framehouder (zie foto) aan het frame van de
derde fiets bevestigd te worden.
Beveilig tenslotte uw fietsen met de lange zwarte spanband
(meegeleverd). Leg deze hiervoor om de frames van de fietsen en om de U-
beugel en trek de spanband vervolgens goed vast.

13
VEILIGHEIDVOORSCHRIFTEN
Houd de trekhaak schoon en vetvrij.
De drager zal zich na elke bevestiging op de kogel, tijdens de eerst gereden
kilometers gaan “zetten”. Controleer daarom na de eerst gereden kilometers de
bevestiging en stel, indien nodig, de koppeling strakker af.
Controleer de fietsendrager voor gebruik op beschadigingen. Beschadigde of
versleten onderdelen dienen direct vervangen te worden. Gebruik uitsluitend
originele vervangingsonderdelen.
Voer geen modificaties uit aan de fietsendrager (mechanisch of elektronisch). Dit
kan erg gevaarlijk zijn. Garantie claims worden niet geaccepteerd en wij kunnen
de juiste werking van de fietsendrager niet meer garanderen indien modificaties
zijn uitgevoerd. Wij zijn niet aansprakelijk voor welke schade dan ook
veroorzaakt als resultaat van onjuiste installatie, bediening of modificatie.
Controleer regelmatig de verlichting van de fietsendrager op een juiste werking.
Zorg er altijd voor dat de fietsen goed vastgezet zijn door middel van de
frameklemmen en de wiel spanbandjes.
Gebruik altijd de extra spanband als extra beveiliging voor uw fietsen. Leg deze
om de U-beugel en de frames van de fietsen en trek deze vervolgens goed vast.
Let op dat er geen onderdelen van de fiets tijdens het transport verloren kunnen
worden (accu’s, fietspomp, snelheidsmeters, mandjes, fietstassen, fietszitjes
enz.). Verwijder deze altijd voordat u gaat rijden!
Controleer regelmatig of alle spanbanden, draaiknoppen en bevestigingen goed
vastzitten en indien nodig vastzetten.
Zorg er altijd voor dat tijdens gebruik, het kantelmechanisme goed vergrendeld
is.
Zorg er altijd voor dat tijdens gebruik, de snelkoppeling goed vergrendeld en
afgesloten is.
Tijdens het rijden de fietsen niet afdekken met een hoes.
Het rijden met een fietsendrager beïnvloedt het weggedrag van
de auto. Pas uw snelheid daarom aan (max. 120km/u).
Vermijd ook plotselinge remacties en
stuurbewegingen.
Let op dat bij het achteruit rijden de auto langer
is dan normaal!
Voorts wordt gewezen op de wettelijke eisen die gelden voor het
vervoer van goederen aan de achterzijde van uw voertuig.

14
Bij voertuigen met een elektrische parkeerhulp kan een foutmelding optreden,
indien de fietsendrager gemonteerd is. Schakel de parkeerhulp uit tijdens
gebruik van de fietsendrager.
Indien de auto is voorzien van een automatische opening van de achterklep, dan
moet deze worden uitgeschakeld of uitsluitend handmatig worden geopend,
indien de fietsendrager is gemonteerd.
Vóór gebruik van de autowas centrale de fietsendrager eerst van de trekhaak
halen.
De fietsendrager is niet geschikt voor “off road” gebruik.
Indien de drager niet gebruikt wordt, dient deze van de trekhaak gedemonteerd
te worden.
In geval van defecten of problemen, alstublieft contact opnemen met uw Pro-
User leverancier.
ONDERHOUD
De fietsendrager na gebruik schoon en droog opslaan. Eventueel afspuiten met
een waterslang om modder, en andere vuiligheid te verwijderen.
Houd de trekhaak van de auto schoon en vetvrij.
Houd de koppeling van de fietsendrager schoon en vetvrij.
Controleer regelmatig de fietsendrager op beschadigingen. Beschadigde of
versleten onderdelen dienen direct vervangen te worden. Gebruik uitsluitend
originele vervangingsonderdelen.
Bouten en moeren van de fietsendrager regelmatig controleren en indien nodig
aandraaien.
Beschadigingen aan de lak direct met een (grond)verf behandelen.
Draaiende en bewegende delen regelmatig smeren.
GARANTIE
Dit product heeft een garantieperiode van 2 jaar. Let op: de garantie dekt alleen
een normaal gebruik van de fietsendrager. Op geen enkele manier wordt schade
gedekt die ontstaan is door onjuist gebruik. Dit houdt ook in defecten of
gebreken die zijn ontstaan door slechte of onjuiste montage. Om ervoor zorg te
dragen dat de garantie voorwaarden van toepassing zijn dient u onderhoud
volgens het onderhoudsvoorschrift uit te (laten) voeren. Wij behouden ons het
recht om kosten in rekening te brengen die voortkomen uit reparaties van zaken
die buiten onze controle vallen zoals onjuiste of slechte montage, onjuist
gebruik, schade door ongelukken, enz.

15
ONDERDELENLIJST
Pos
nr. Omschrijving Aantal
Maat
1Hangslotje 1
2Kunststof afdekkapje 1
3Basis binnenframe incl. koppeling 1
4Eindpositie stopblok 2
5Kunststof eindkap 4 60×25
6Eindkap 2 40×20
7Basis buitenframe 1
8Kunststof eindkap 8 25×15
9Wielhouder 8
10 Spanband 8
11 Veiligheidsvergrendeling 2
12 Sluitring 2
13 Inbusbout 2 M10x65
14 Sluitring 4 M10
15 Kunststof ring 2 M10
16 Zelfborgende moer 2 M10
17 RVS wielhouder clip 8
18 Sterknop 10 M6×12
19 Sluitring 4 M5
20 Zelfborgende moer 4 M5
21 Lampenbeugel 2 Rechts = links
22 Achterlicht (rechts) 1
23 Zelfborgende moer 2 M6
24 Sluitring 2 M6
25 Slotbout 2 M6×40
26 Nummerplaathouder 1
27 Schroefje 2
28 Sluitring 2 M5
29 Achterlicht (links) 1
30 Slotbout 2 M8×60
31 Eindkap 2
32 Kunststof draaiknop 2 M8
33 U-beugel 1
34 Framehouder kort 2
35 Framehouder lang 1
36 Framehouder 1

16

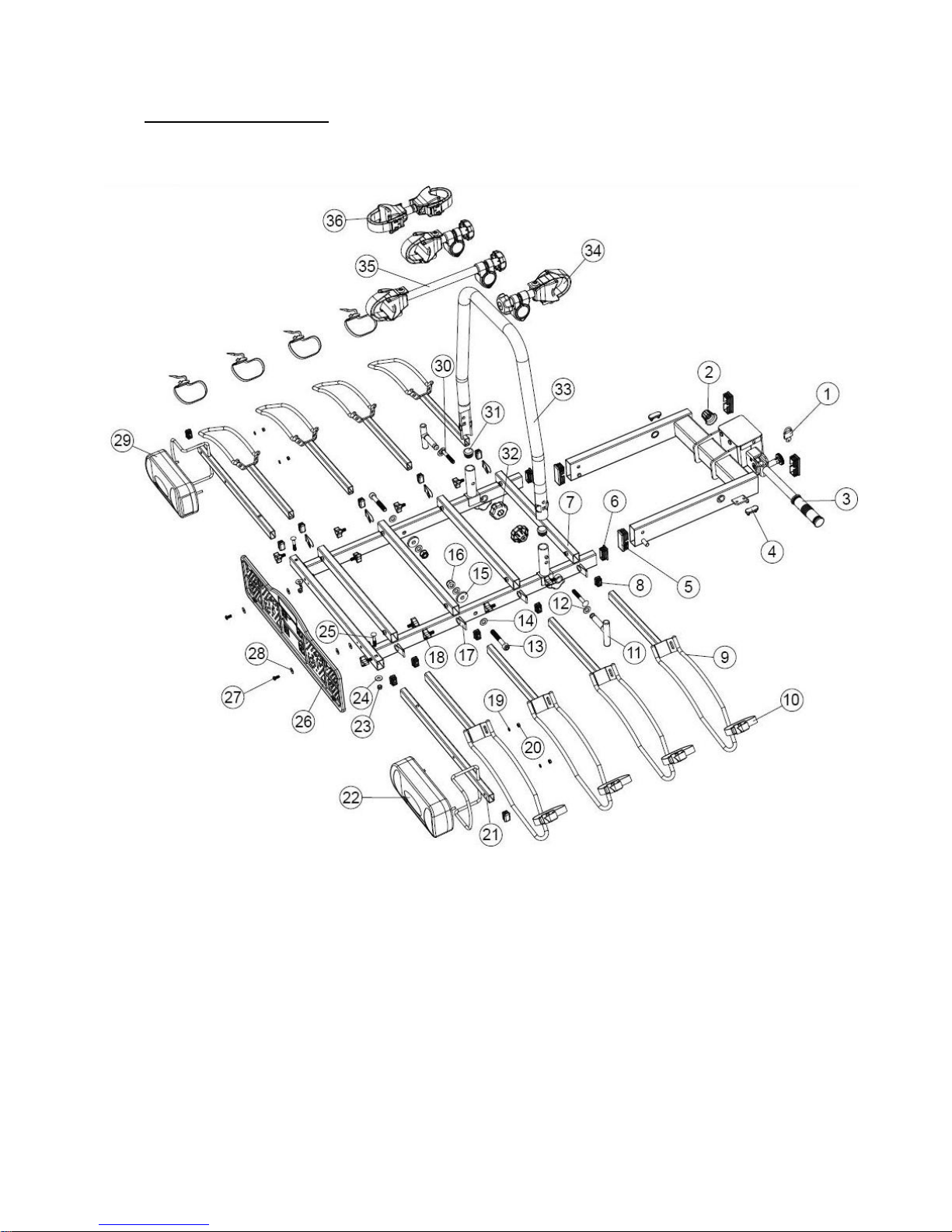

EXPLOSIETEKENING

17
EINFÜHRUNG
Der Pro User Fahrradträger SAFFIER IVqc ist ein Teil der Familie von
Fahrradträgern hergestellt von Tradekar Benelux BV.
Kupplungs - Fahrradträger
Passend für fast alle Kupplungen, alle Fahrräder und Reifengrößen
Sicherer und zuverlässiger abklappbarer Träger für den Transport von 4
Fahrrädern
Die Fahrräder stehen in stabile, verstellbare Radschienen
Sehr einfache und schnelle Montage auf die Anhängerkupplung durch den
Schnellverschluss
Rahmenbefestigung, folglich keine Belastung auf die Pedale von den
Fahrrädern
Flexibele Rahmenhalter
Europäische Betriebsgenehmigung erteilt vom RDW
Beleuchtung mittels 7 und 13 polige (Jaegers) Stecker
Kofferaumdeckel bleibt zugänglich durch den einfach zu bedienenden
Klappmechanismus
Das Fahrverhalten vom KFZ wird fast nicht beeinflusst
Inklusive Nebel- und Rückfahrscheinwerfer (nur Betrieb über 13-Pol-Stecker)
Lesen Sie bevor Sie den Träger benutzen sorgfältig die
Montageanleitung und die wichtigen Informationen
durch und handeln Sie danach.

18
WICHTIGE INFORMATIONEN
Vor Erstgebrauch lesen!
Dieses Produkt nicht montieren und benützen, bevor die Montageanleitung und
die Sicherheitsvorschriften völlig durchgelesen worden und klar sind.
Der Heckträger muss sicher gemäß diese Montageanleitung montiert werden.
Die in dieser Benutzerinformation aufgeführten Arbeitsschritte, Maßangaben und
Sicherheitshinweise für die Montage, Handhabung und Nutzung des
Heckträgersystems müssen unbedingt eingehalten werden. Bereits geringste
Abweichungen können zu fehlerhaftem Aufbau bzw. fehlerhafter Benutzung
führen.
Der Träger ist geeignet für den Transport von bis zu vier Fahrrädern. Bitte
beachten Sie die maximale Stützlast. Diese Angabe finden Sie auf dem
Typenschild Ihres Autos (meistens 75kg). Das Gesamtgewicht des Trägers
inklusive Fahrräder darf diese Angabe auf der Anhängerkupplung nicht
überschreiten.
Das maximale Gewicht der Fahrräder kann 60kg sein.
Das Eigengewicht des Trägers ist ca. 21kg.
Max. Stützlast
Anhängerkupplung Eigengewicht Fahrradträger Max. Nutzlast am Fahrradträger
50kg 21kg 29kg
60kg 21kg 39kg
75kg 21kg 54kg
90kg 21kg Max. 60kg
Nicht geeignet für den Gebrauch auf Aluminium Anhängerkupplungen.
Diese Montageanleitung und Sicherheitsvorschriften im Fahrzeug mitführen.
Support Endverbraucher
[phone] (Montag bis Donnerstag 8:30-12:30Uhr)
[email protected]

19
MONTAGE DES FAHRRADTRÄGERS
Der Fahrradträger muss noch komplettiert werden. Holen Sie alle Bauteile aus
der Verpackung und legen diese übersichtlich hin. Jeder Arbeitsschritt wird
beschrieben und zeigt Ihnen deutlich welche Bauteile Sie für die Montage des
Fahrradträgers benötigen.
Step 1
Bauteile:
Die Montage:
Schieben Sie nun den U-Bügel auf die U-Bügelhalter von
dem Basisinnenteil. Befestigen Sie diesen U-Bügel mit den
mitgelieferten Schloss-Schrauben (M8x60), Scheiben und
Kunststoff Rändelmuttern. Achten Sie darauf, dass sich der
Drehknopf an der Innenseite befindet (siehe Foto).
Achtung: Sie sollen beide Kunststoff Rändelmuttern sehr
fest anziehen, sodass der U-Bügel sich passgenau auf die
U- Bügelhalterung ansetzt.
Endergebnis:

20
Rändelschraube
Schloss-Schraube
Step 2
Bauteile:
Die Montage:
Schieben Sie die zwei Rücklichthalter (inklusiv Lampen) in die
Lampenhalterschiene (vierkant Öffnung an der Vorderseite des Rahmens).
Achten Sie darauf, dass die mit “R” gezeichnete
Lampe rechts montiert wird (die Nebellampe muss
auf die linke Seite). Schrauben Sie beide Halter fest
mit den zwei Schlossschrauben (M6), Scheiben und
selbst sichernden Muttern (M6). Setzen Sie die
Schrauben von oben nach unten ein. Um die
Lampen auszurichten und zu befestigen drehen Sie
vorab die Kunststoff Rädelschrauben an. Diese
befinden sich an den Innenseiten des Rahmens.
Schieben Sie die acht Radhalter in die Öffnungen
von dem Basisteil. Achten Sie darauf, dass die
Enden der Radhalter beim Einschieben mit der
Spitze zum Boden zeigen (siehe Abbildung).
Befestigen Sie die Radständer mit den
Rändelschrauben. Beim Einstellen der Radständer
dürfen diese nur maximal bis zur roten Markierung
herausgezogen werden!
Endergebnis:
Markierung
Rändelschraube
