pro user DIAMANT I User manual

NL: Montagehandleiding en Veiligheidsvoorschriften
DE: Montageanleitung und Sicherheitsvorschriften
UK: Assembly instruction and safety regulations
FR: Notice d’assemblage et de sécurité
Fietsdrager/Fahrradträger/Bike carrier/Porte-vélo
DIAMANT I
Maximale kogeldruk
Max. Stützlast
Anhängerkupplung
Max. ball pressure
Force de traction maximale
de l’attache remorque
Gewicht fietsdrager
Eigengewicht
Fahrradträger
Weight bike carrier
Le poids du porte-vélo
Max. belasting
Max. nutzlast am
Fahrradträger
Max. load
Charge maximum
50kg
9,5kg
Max. 30kg
60kg
9,5kg
Max. 30kg
75kg
9,5kg
Max. 30kg
90kg
9,5kg
Max. 30kg
Europese typegoedkeur/Europäische Zulassung/European permission/Certification Européenne
E4-26R-03 0281

2

3
Inhoudsopgave Pagina
Introductie 4
Belangrijke informatie 5
In elkaar zetten van de fietsdrager 6
Montage van de fietsdrager op de trekhaak 8
De kentekenplaathouder 9
De verlichting 10
Montage van de fiets op de fietsdrager 11
Veiligheidsvoorschriften 12
Onderhoud & garantie 13
Onderdelenlijst 14
Explosietekening 15
Inhaltsverzeichnis Seite
Einführung 16
Wichtige Information 17
Montage des Fahrradträgers 18
Montage des Fahrradträgers auf der Anhängerkupplung 20
Der Kennzeichenhalter 21
Die Beleuchtung 22
Montage des Fahrrads auf dem Fahrradträger 23
Sicherheitsvorschriften 24
Wartung & Garantie 25
Stückliste 26
Explosionszeichnung 27
Table of contents Page
Introduction 28
Important information 29
Mounting the bike carrier 30
Mounting of the bike carrier onto the hitch ball 32
The license plate holder 33
Lighting 34
Mounting of the bike on the bike carrier 35
Safety regulations 36
Maintenance & guarantee 37
Part list 38
Exploded view 39
Table des matières Page
Introduction 40
Informations importantes 41
L’assemblage du porte-vélo 42
Montage du porte-vélo sur l’attache-remorque 44
Support de la plaque & l’éclairage 45
L’éclairage 46
Installation du vélo sur le porte-vélo 47
Consignes de sécurité 48
Entretien & Garantie 49
Description des pièces 50
Dessin d’assemblage 51

4
INTRODUCTIE
De Pro-User DIAMANT I fietsdrager maakt deel uit van de familie van
fietsendragers gefabriceerd door Tradekar Benelux BV.
Trekhaak fietsdrager
Geschikt voor nagenoeg alle trekhaken, alle fietsen en bandenmaten
Veilige, betrouwbare drager voor het transport van 1 fiets
Zeer eenvoudige en snelle montage op de trekhaak door gepatenteerde
snelkoppeling
De fiets staat in een brede, stabiele aluminium wielgoot
Framebevestiging, dus géén belasting op het crankstel van de fiets
Flexibele frameklem
Verlichting via 7 en 13 polige (Jaeger) stekker
Inclusief mistachterlicht en achteruitrijverlichting
(alleen werkend via 13 polige stekker)
Fietsdrager en frameklem zijn afsluitbaar met slot
Rijgedrag van de auto wordt vrijwel niet beïnvloed
Europese typegoedkeur verleend door de RDW
Lees voordat u de drager gaat gebruiken de volgende
veiligheids- en bedieningsinstructies aandachtig door
en handel ernaar.

5
BELANGRIJKE INFORMATIE
Voor gebruik goed doorlezen!
Dit product niet monteren en gebruiken voordat de montagehandleiding en
veiligheidsvoorschriften geheel zijn doorgelezen en duidelijk zijn.
De assemblage en montage van de fietsdrager alleen volgens deze
montagehandleiding uitvoeren.
De stappen die worden genoemd en de veiligheidsinstructies voor montage,
bediening en gebruik van de fietsdrager, moeten beslist worden opgevolgd. Al de
kleinste afwijking kan leiden tot verkeerde montage of verkeerd gebruik.
De drager is geschikt voor het vervoeren van maximaal één fiets. Let op de
maximaal toelaatbare kogeldruk. U kunt deze vinden op het typeplaatje van de
trekhaak van uw auto (bij de meeste auto’s is deze 75kg). Het totale gewicht van
de drager inclusief de fiets mag niet hoger zijn dan de maximaal toelaatbare
kogeldruk van de trekhaak.
De maximale belasting op de fietsdrager zelf mag 30kg zijn.
Het eigen netto gewicht van de drager is ca. 9,5kg.
Maximale kogeldruk
Gewicht fietsdrager
Max. belasting
50kg
9,5kg
Max. 30kg
60kg
9,5kg
Max. 30kg
75kg
9,5kg
Max. 30kg
90kg
9,5kg
Max. 30kg
Niet geschikt voor het gebruik op aluminium trekhaken.
Deze montagehandleiding en veiligheidsvoorschriften in de auto bewaren.
CONSUMENTEN HELPDESK & SUPPORT
0345-470998 (maandag t/m donderdag 8:30-12:30uur)
[e-mail]

6

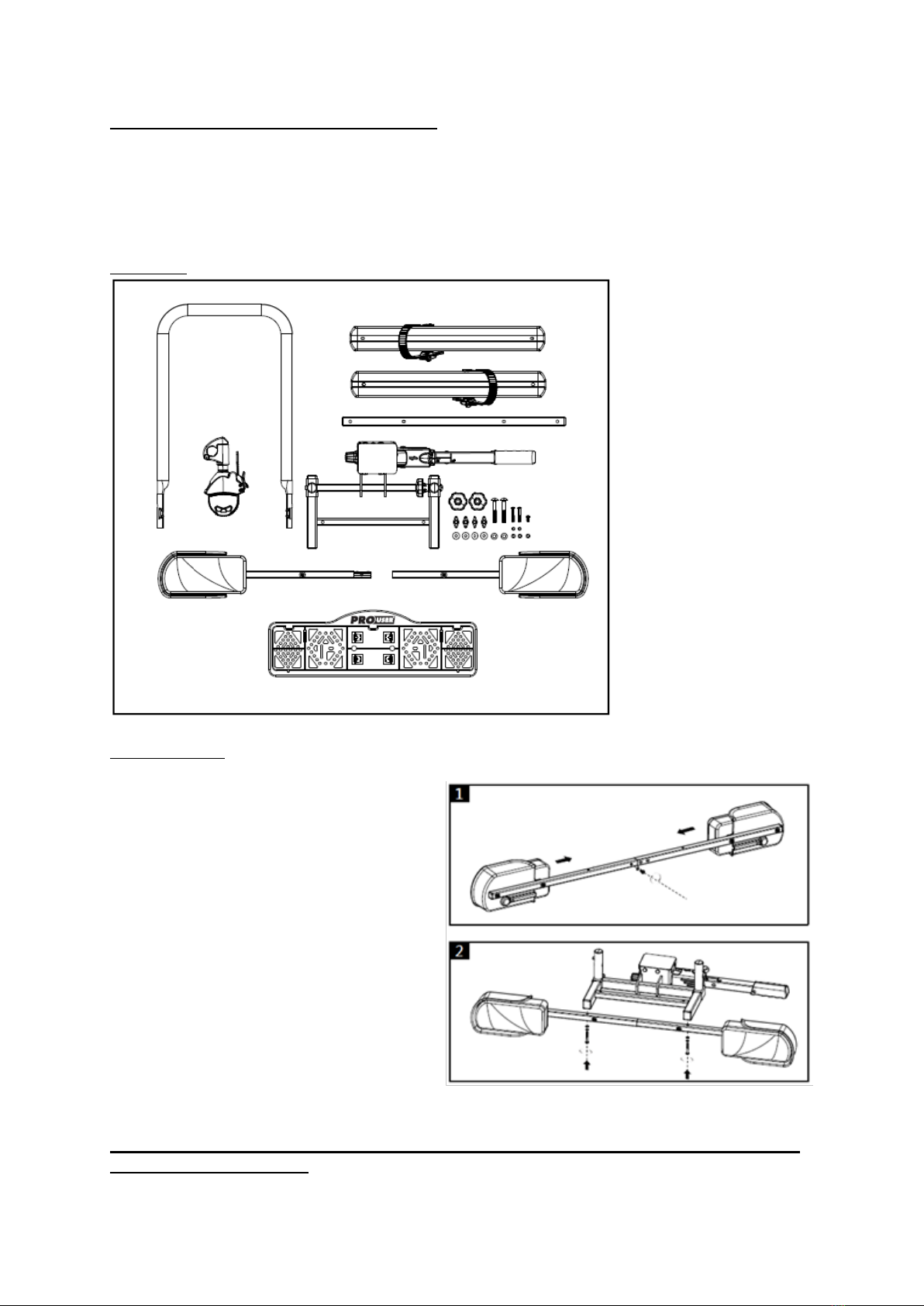

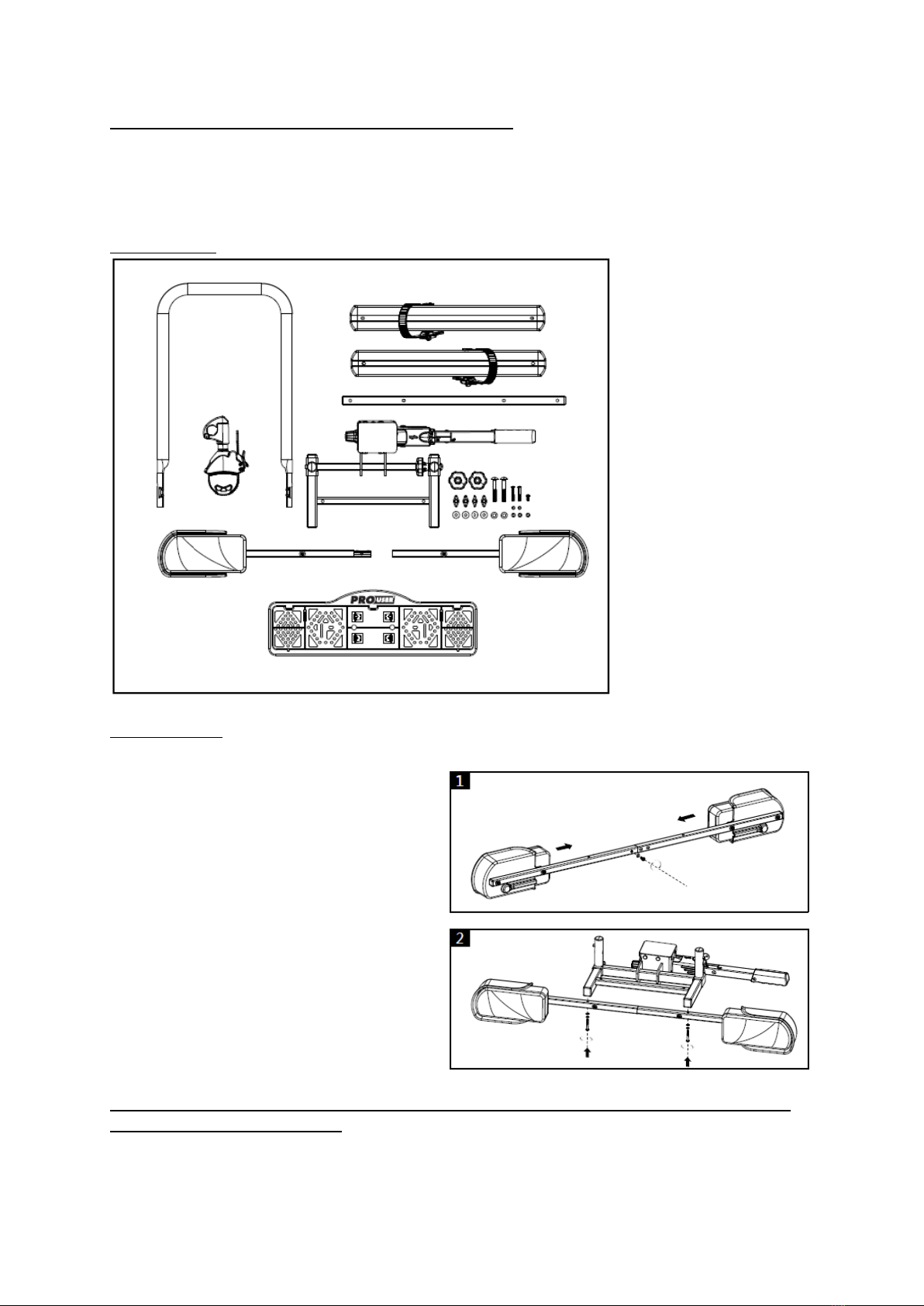

IN ELKAAR ZETTEN VAN DE FIETSDRAGER
De fietsdrager moet nog afgemonteerd worden. Haal alle onderdelen uit de
verpakking en leg deze overzichtelijk neer. Per stap is duidelijk aangegeven
welke onderdelen nodig zijn voor de montage van de fietsdrager.
Onderdelen:
De montage:
Monteer de twee lamphouders aan
elkaar. Dit gebeurt door middel van
een klein ijzeren verbindingsstukje
dat al aan één zijde voorgemonteerd
zit. Schuif de rails in elkaar en
schroef deze vast in het
voorgemonteerde gaatje door middel
van de bijgeleverde schroefje
(M5x12) en ringetjes.
Monteer vervolgens de
lamphouderrail aan de onderkant
van het basisframe door middel van
de twee M5x35 bouten en ringetjes.
Let er op dat de lamp met het mistachterlicht aan de linkerzijde van de
drager bevestigd wordt!

7

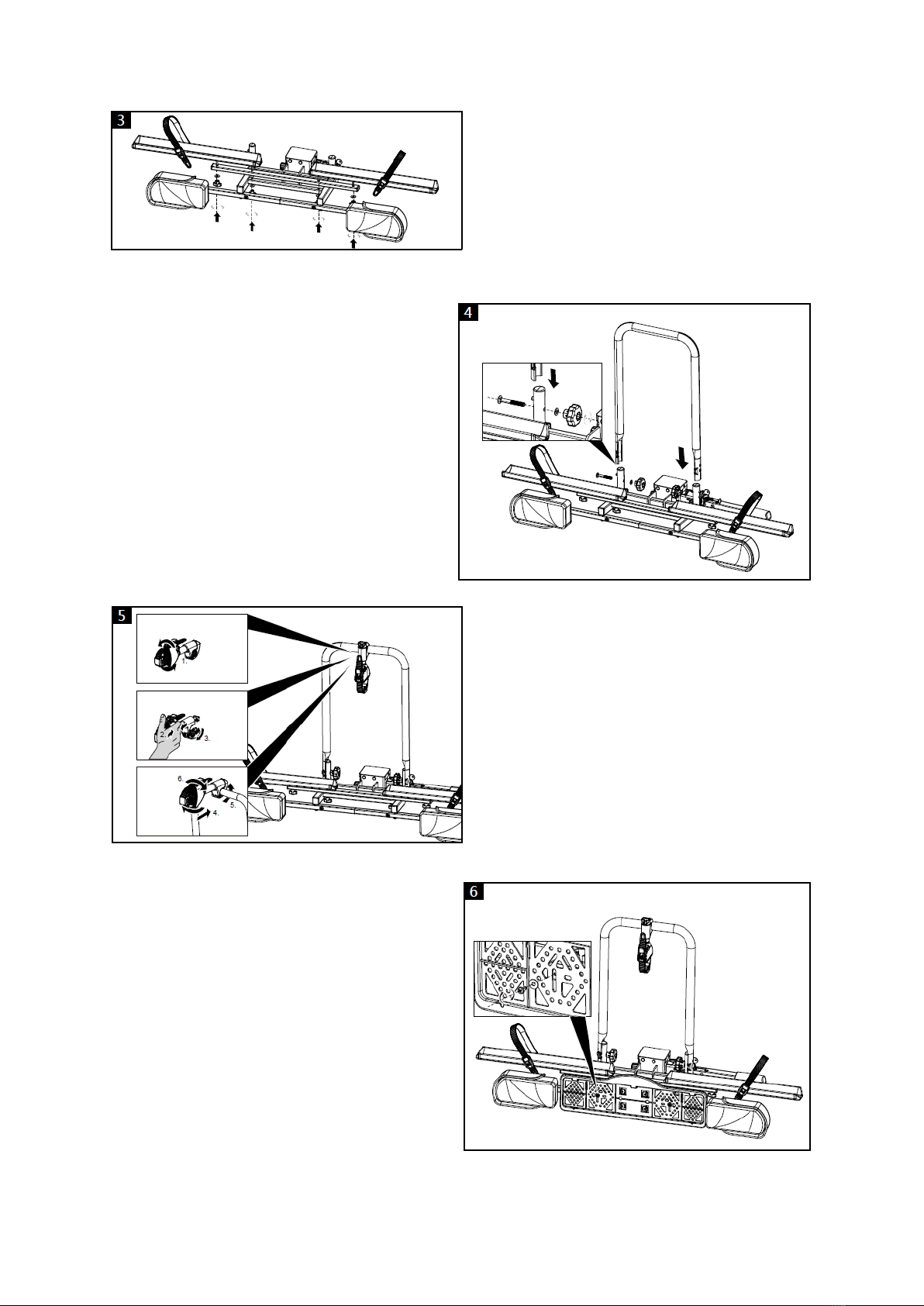

Leg de wielhouder buis op het
basisframe van de fietsdrager met de
gaten recht boven de gaten van het
basisframe. Bevestig de wielhouders
vervolgens met de vier T-bouten
M6x50 en M6x30, M6 sluitringen en
M6 vleugelmoertjes.
Schuif de U-vormige beugel tegen de
buitenkant van de U-beugelhouders
op het binnenframe. Bevestig deze U-
vormige beugel met de bijgeleverde
slotbouten (M8x60), sluitringen en
kunststof draaiknoppen. Zorg dat de
draaiknop aan de binnenkant zit (zie
afbeelding).
Let op: u dient de beide knoppen
stevig aan te draaien zodat de beugel
goed op zijn plaats komt.
Draai de kunststof kop van de
framehouder helemaal los, zodat de
klemsluiting opengevouwen kan
worden. Plaats de framehouder om de
U-vormige beugel en draai deze
zodanig aan dat de framehouder nog
net draaibaar is (hier moet immers het
frame van de fiets aan bevestigd
worden). De spanbandzijde dient ter
bevestiging van de fiets.
Draai de schroefjes voor het monteren
van de kentekenhouder uit de
lamphouder-rail en monteer
vervolgens ook de kentekenhouder
aan de rail. De kentekenhouder moet
op gelijke hoogte (of net iets erboven)
als de verlichting liggen.
Met de meegeleverde kabelbindertjes
kan de kabel van de lampen aan de
onderkant van de drager netjes
vastgezet worden.

8

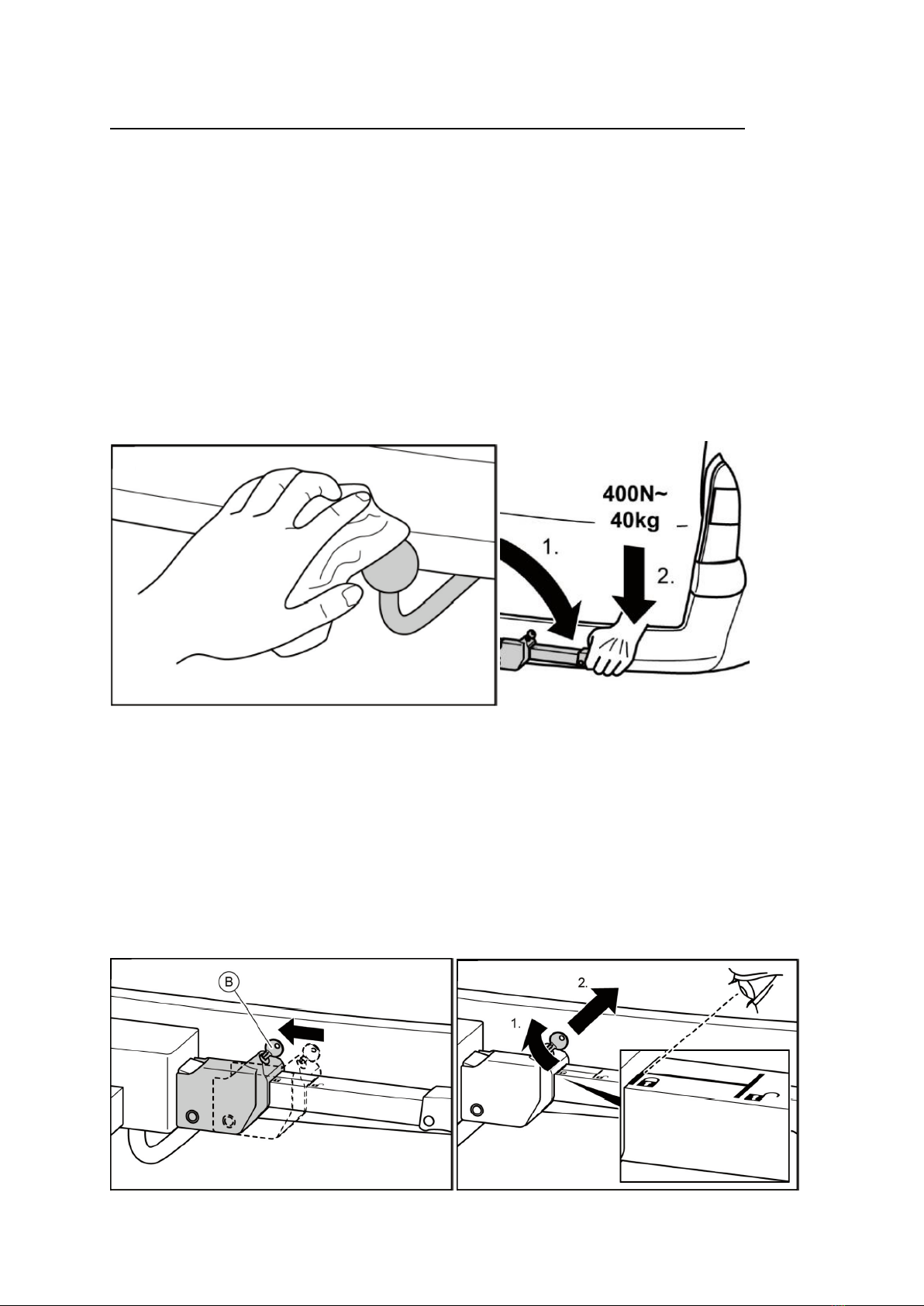

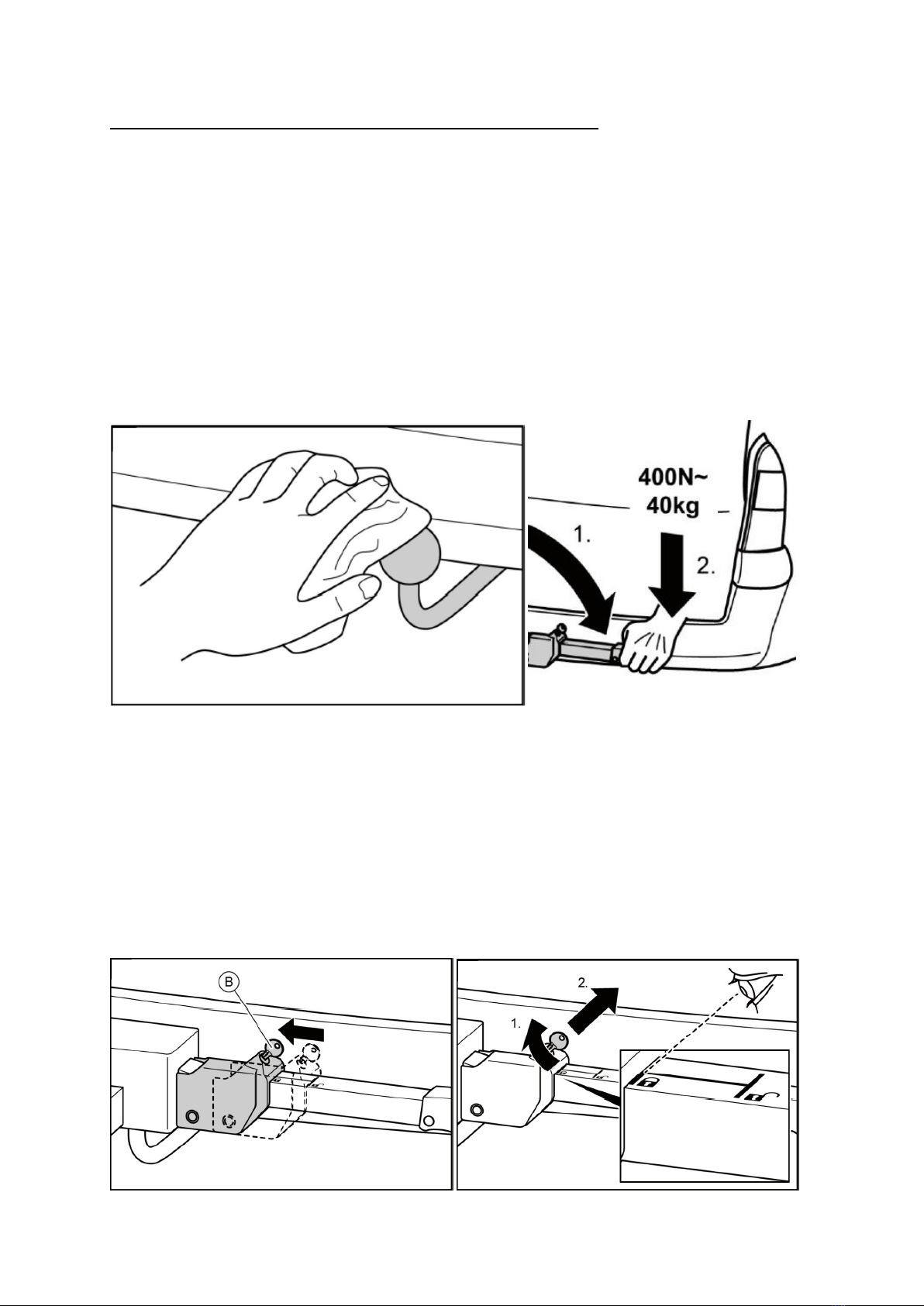

MONTAGE VAN DE FIETSDRAGER OP DE TREKHAAK
Allereerst is het verstandig om vertrouwd te raken met de snelkoppeling.
• Parkeer uw voertuig op een vlakke ondergrond.
• Trek de handrem aan.
Een onjuiste of gebrekkige verbinding tussen fietsdrager en trekhaak kan leiden
tot het losraken van de fietsdrager. Beschadigingen aan de fietsdrager
bijvoorbeeld verbogen onderdelen, breuken of krassen, sluiten een veilig gebruik
van de fietsdrager uit.
• Vervang een beschadigde trekhaak.
• Reinig de bal van de trekhaak van vuil, stof of vet.
• Monteer de fietsdrager niet als deze beschadigd is.
• Ga dan te werk zoals beschreven onder “Onderhoud”.
De snelkoppeling bestaat uit een huis dat bevestigd is aan de fietsdrager en een
hefboom. Met behulp van de hefboom kan de snelkoppeling geopend en gesloten
worden.
Ontgrendel de vergrendelschuif en open de snelkoppeling door de hendel
vertikaal te zetten. Plaats de drager van bovenaf op de trekhaak. Druk de hendel
van de snelkoppeling naar beneden (ca. 40kg) totdat deze niet meer verder kan
(hendel zal in horizontale positie blijven staan). Schuif de vergrendelschuif terug
en vergrendel deze met het slot (zodat de hendel niet meer omhoog kan). Let
erop dat de groene markering zichtbaar is.

9
Test nu of de drager nog horizontaal kan draaien op de trekhaak. Indien dit zo is
dan haalt u de drager van de trekhaak en draait u de instelbout van de
snelkoppeling iets in. Eerst de borgmoer losdraaien, instelschroef iets aandraaien
en borgmoer weer vastdraaien.
Plaats de drager weer terug op de trekhaak en controleer vervolgens opnieuw of
de drager goed vast op de trekhaak zit (en niet meer gemakkelijk te draaien is).
Herhaal dit totdat de drager goed vast zit.
Let op: Zorg er altijd voor dat de borgmoer van de instelbout weer goed
vastgedraaid wordt!
Indien de drager niet meer eenvoudig te draaien is op de trekhaak, kan de
snelkoppeling afgesloten worden. Sluit de drager altijd af met het slot en haal de
sleutel eruit. Bewaar deze sleutel zorgvuldig en op een veilige plek. De
fietsdrager is nu ook tegen diefstal beveiligd.
Zorg er altijd voor dat de snelkoppeling goed vergrendeld is
en afgesloten met het slot. De drager mag nooit gebruikt
worden indien deze niet is vergrendeld en afgesloten.
DE KENTEKENPLAATHOUDER
De
bevestigingsclipjes
(2) voor het
bevestigen van de
kentekenplaat zijn
uitdrukbaar en
bevinden zich in de
kentekenplaathouder
(zie afbeelding).

10

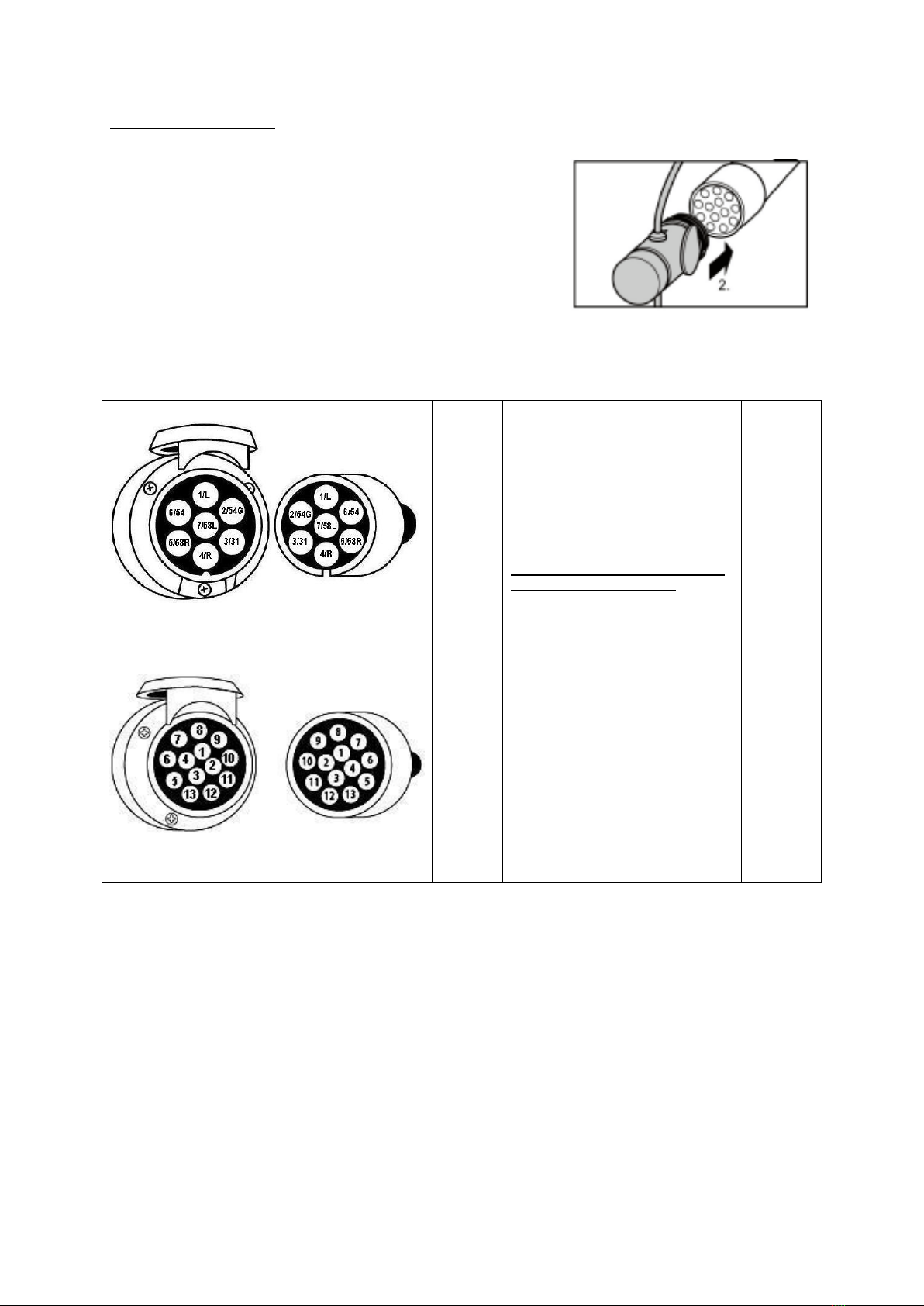

DE VERLICHTING
Deze fietsdrager is uitgerust met verlichting. Deze
verlichting kan aangesloten worden op de trekhaak
stekkerdoos van uw auto. Aangezien er meerdere
soorten stekkers in omloop zijn, heeft deze drager
de keuze uit de gebruikelijke 7-polige stekker en de
13-polige stekker (Jaeger). Hierdoor is de drager
geschikt voor elke trekhaak!
Beide stekkers zitten verwerkt in één behuizing. Over de stekker die niet
gebruikt wordt, moet het bijgeleverde afdekkapje gedaan worden.
Universeel systeem 7 polig
1/L
2/54G
3/31
4/R
5/58R
6/54
7/58L
Richtingaanwijzer links
Mistachterlicht
Massa
Richtingaanwijzer rechts
Achterlicht rechts
Remlichten
Achterlicht links
Het achteruitrijlicht werkt niet
via de 7-polige stekker!
geel
blauw
wit
groen
bruin
rood
zwart
Jaeger systeem 13 polig
(DIN 72.570)
1
2
3
4
5
6
7
8
9
10
11
12
13
Richtingaanwijzer links
Mistachterlicht
Massa
Richtingaanwijzer rechts
Achterlicht rechts
Remlichten
Achterlicht links
Achteruitrijlicht
Niet in gebruik
Niet in gebruik
Niet in gebruik
Massa
Niet in gebruik
geel
blauw
wit
groen
bruin
rood
zwart
grijs

11
MONTAGE VAN DE FIETS OP DE FIETSDRAGER
Verwijder alle onderdelen van de fiets die tijdens het transport
gemakkelijk verloren kunnen gaan (E-bike accu’s, fietspompen,
snelheidsmeters, mandjes, fietstassen, fietszitjes enz.). Door de
hoge luchtweerstand en trillingen kunnen deze onderdelen losraken en
medeweggebruikers in gevaar brengen.
Plaats de fiets (max. 30kg) in de
wielhouder en maak hem met de
framehouder vast aan de U-vormige
beugel.
De framehouder is flexibel op de U-beugel
te positioneren, maar ook flexibel op uw
fiets te positioneren. Probeer de eerste
keren welke positie in uw situatie het best
werkt (en meest stabiele bevestiging is).
Hoe hoger de framehouder aan de U-
beugel en fiets bevestigd is, hoe stabieler
de fiets staat.
De fiets maakt u vast via de spanband.
Door het gebruik van deze spanband kan
elke fiets gemakkelijk vastgemaakt worden
en wordt het crankstel van de fiets niet
belast!
De wielen zet u vast
door middel van de
geïntegreerde
spanbandjes.
Beveilig tenslotte uw fiets met de lange zwarte spanband (meegeleverd)
Leg deze hiervoor om het frame van de fiets en om de U-beugel en trek de
spanband vervolgens goed vast.

12
VEILIGHEIDVOORSCHRIFTEN
Houd de trekhaak schoon en vetvrij.
De drager zal zich na elke bevestiging op de kogel, tijdens de eerst gereden
kilometers gaan “zetten”. Controleer daarom na de eerst gereden kilometers de
bevestiging en stel, indien nodig, de koppeling strakker af.
Controleer de fietsdrager voor gebruik op beschadigingen. Beschadigde of
versleten onderdelen dienen direct vervangen te worden. Gebruik uitsluitend
originele vervangingsonderdelen.
Voer geen modificaties uit aan de fietsdrager (mechanisch of elektronisch). Dit
kan erg gevaarlijk zijn. Garantie claims worden niet geaccepteerd en wij kunnen
de juiste werking van de fietsdrager niet meer garanderen indien modificaties
zijn uitgevoerd. Wij zijn niet aansprakelijk voor welke schade dan ook
veroorzaakt als resultaat van onjuiste installatie, bediening of modificatie.
Controleer regelmatig de verlichting van de fietsdrager op een juiste werking.
Zorg er altijd voor dat de fiets goed vastgezet wordt door middel van de
frameklem en de wiel spanbandjes.
Gebruik altijd de extra spanband als extra beveiliging voor uw fiets. Leg deze om
de U-beugel en het frame van de fiets en trek deze vervolgens goed vast.
Let op dat er geen onderdelen van de fiets tijdens het transport verloren kunnen
worden (E-bike accu’s, fietspompen, snelheidsmeters, mandjes, fietstassen,
fietszitjes enz.). Verwijder deze altijd voordat u gaat rijden!
Controleer regelmatig of alle spanbanden, draaiknoppen en bevestigingen goed
vastzitten en indien nodig vastzetten.
Zorg er altijd voor dat tijdens gebruik, de snelkoppeling goed vergrendeld en
afgesloten is.
Tijdens het rijden de fiets niet afdekken met een hoes.
Het rijden met een fietsdrager beïnvloedt het weggedrag van de auto. Pas uw
snelheid daarom aan (max. 130km/u). Vermijd ook plotselinge remacties en
stuurbewegingen.
Let op dat bij het achteruit rijden de auto langer is dan normaal!
Voorts wordt gewezen op de wettelijke eisen die gelden voor het vervoer van
goederen aan de achterzijde van uw voertuig.
Bij voertuigen met een elektrische parkeerhulp kan een foutmelding optreden,
indien de fietsdrager gemonteerd is. Schakel de parkeerhulp uit tijdens gebruik
van de fietsdrager.

13
Indien de auto is voorzien van een automatische opening van de achterklep, dan
moet deze worden uitgeschakeld of uitsluitend handmatig worden geopend,
indien de fietsdrager is gemonteerd.
Vóór gebruik van de autowas centrale de fietsdrager eerst van de trekhaak
halen.
De fietsdrager is niet geschikt voor “off road” gebruik.
Indien de drager niet gebruikt wordt, dient deze van de trekhaak gedemonteerd
te worden.
In geval van defecten of problemen, alstublieft contact opnemen met uw Pro-
User leverancier.
ONDERHOUD
De fietsdrager na gebruik schoon en droog opslaan. Eventueel afspuiten met een
waterslang om modder, en andere vuiligheid te verwijderen.
Houd de trekhaak van de auto schoon en vetvrij.
Houd de koppeling van de fietsdrager schoon en vetvrij.
Controleer regelmatig de fietsdrager op beschadigingen. Beschadigde of
versleten onderdelen dienen direct vervangen te worden. Gebruik uitsluitend
originele vervangingsonderdelen.
Bouten en moeren van de fietsdrager regelmatig controleren en indien nodig
aandraaien.
Beschadigingen aan de lak direct met een (grond)verf behandelen.
Draaiende en bewegende delen regelmatig smeren.
GARANTIE
Dit product heeft een garantieperiode van 2 jaar. Let op: de garantie dekt alleen
een normaal gebruik van de fietsdrager. Op geen enkele manier wordt schade
gedekt die ontstaan is door onjuist gebruik. Dit houdt ook in defecten of
gebreken die zijn ontstaan door slechte of onjuiste montage. Om ervoor zorg te
dragen dat de garantie voorwaarden van toepassing zijn dient u onderhoud
volgens het onderhoudsvoorschrift uit te (laten) voeren. Wij behouden ons het
recht om kosten in rekening te brengen die voortkomen uit reparaties van zaken
die buiten onze controle vallen zoals onjuiste of slechte montage, onjuist
gebruik, schade door ongelukken, enz.

14
ONDERDELENLIJST
Pos
nr.
Omschrijving
Aantal
Maat
1
Schroefje
3
M5x12
2
Sluitring
3
M5
3
Kentekenplaathouder
1
4
Achterlicht links
1
5
Sluiting voor spanband
2
6
Kunststof eindkap wielhouder
4
7
Wielhouder
2
8
Spanband
2
9
Framehouder kort
1
10
U-beugel
1
11
Slotbout
2
M8x60
12
Kunststof draaiknop
2
M8
13
Sluitring
2
M8
14
Kunststof eindkap
4
30x25
15
Sleutel voor snelkoppeling
2
16
Basisframe met snelkoppeling
1
17
Achterlicht rechts
1
18
Kunststof vleugelmoer
4
M6
19
Sluitring
4
M6
20
Wielhouder buis
1
21
T-bout
2
M6x50
22
T-bout
2
M6x30
23
Kruiskop bout
2
M5x35
24
Veerring
2
M5
25
Afdekdop koppeling stelbout
1
26
Kunststof eindkap
2
Ø26

15
EXPLOSIETEKENING

16
EINFÜHRUNG
Der Pro User Fahrradträger DIAMANT I ist ein Teil der Familie von Fahrradträgern
hergestellt von Tradekar Benelux BV.
Anhängerkupplungs-Fahrradträger
Passend für fast alle Anhängerkupplungen, alle Fahrräder und Reifengrößen
Sicherer und zuverlässiger Träger für den Transport von 1 Fahrrad
Sehr einfache und schnelle Montage auf der Anhängerkupplung durch den
Schnellverschluss
Fahrrad steht in einer breiten und stabilen Aluminiumschiene
Fahrradrahmenbefestigung, also keine Belastung am Tretlager
Flexibler Rahmenhalter
Beleuchtung mittels 7 und 13 polige (Jaeger) Stecker
Inklusive Nebel- und Rückfahrscheinwerfer (nur Betrieb über 13-Pol-Stecker)
Fahrradträger und Rahmenklemme können mit einem Schloss verriegelt
werden
Das Fahrverhalten vom KFZ wird fast nicht beeinflusst
Europäische Betriebsgenehmigung erteilt vom RDW
Lesen Sie, bevor Sie den Träger, benutzen sorgfältig
die Montageanleitung und die wichtigen Informationen
durch und handeln Sie danach.

17
WICHTIGE INFORMATIONEN
Vor Erstgebrauch lesen!
Dieses Produkt nicht montieren und benutzen, bevor die Montageanleitung und
die Sicherheitsvorschriften völlig durchgelesen worden und klar sind.
Der Heckträger muss sicher gemäß dieser Montageanleitung montiert werden.
Die in dieser Benutzerinformation aufgeführten Arbeitsschritte, Maßangaben und
Sicherheitshinweise für die Montage, Handhabung und Nutzung des
Heckträgersystems müssen unbedingt eingehalten werden. Bereits geringste
Abweichungen können zu fehlerhaftem Aufbau bzw. fehlerhafter Benutzung
führen.
Der Träger ist geeignet für den Transport von 1 Fahrrad. Beachten Sie die
maximale Stützlast. Diese Angabe finden Sie auf dem Typenschild Ihres Autos
(meistens 75kg). Das Gesamtgewicht des Trägers inklusive Fahrrad darf diese
Angabe auf der Anhängerkupplung nicht überschreiten.
Das maximale Gewicht des Fahrrads kann 30kg betragen.
Das Eigengewicht des Trägers ist ca. 9,5kg.
Max. Stützlast
Anhängerkupplung
Eigengewicht
Fahrradträger
Max. Nutzlast am
Fahrradträger
50kg
9,5kg
Max. 30kg
60kg
9,5kg
Max. 30kg
75kg
9,5kg
Max. 30kg
90kg
9,5kg
Max. 30kg
Nicht geeignet für den Gebrauch auf Aluminium Anhängerkupplungen.
Diese Montageanleitung und Sicherheitsvorschriften im Fahrzeug mitführen.
Support Endverbraucher
[phone] (Montag bis Donnerstag 8:30-12:30Uhr)
[e-mail]

18
MONTAGE DES FAHRRADTRÄGERS
Der Fahrradträger muss noch komplettiert werden. Holen Sie alle Bauteile aus
der Verpackung und legen diese übersichtlich hin. Jeder Arbeitsschritt wird
beschrieben und zeigt Ihnen deutlich welche Bauteile Sie für die Montage des
Fahrradträgers benötigen.
Bauteile:
Die Montage:
Montieren Sie die beiden
Lampenhalter zusammen. Dies wird
durch ein kleines Stück
Metallverbindung, welches bereits
auf einer Seite vormontiert ist,
geführt. Schieben Sie die Schienen
zusammen und befestigen die zwei
Lampenhalter mit den mitgelieferten
Schrauben (M5x12) und
Unterlegscheiben.
Montieren Sie anschließend die
Lampenhalter auf der unteren
Schiene des Grundrahmens mittels
zwei M5x35 Schrauben und
Unterlegscheiben.
Stellen Sie sicher, dass die Nebelschlussleuchte auf der linken Seite des
Trägers montiert ist!

19
Legen Sie das Schienenhalterrohr
parallel auf den Basisrahmen, so dass
die Bohrungen des Rohrs mit den
Bohrungen des Basisrahmens
übereinstimmen. Montieren Sie die
Radschienen mit den T-Bolzen M6x50,
M6x30, M6 Scheiben und M6
Flügelmuttern.
Setzen Sie den U-Bügel auf die U-
Bügel-Halter des Basisrahmens.
Befestigen Sie den U-Bügel mit den
mitgelieferten Schlossschrauben
(M8x60), Scheiben und den Kunststoff
Rändelmuttern. Die Kunststoff
Rändelmuttern müssen an der
Innenseite montiert sein (siehe Bild).
Achtung: Sie müssen beide
Kunststoff Rändelmuttern sehr fest
anziehen, sodass der U-Bügel sich
passgenau auf die U- Bügelhalterung
ansetzt.
Drehen Sie die Rahmenaufnahme
gegen den Uhrzeigersinn bis die
Verriegelung soweit heraussteht, dass
sich die U-Bügelschelle öffnen lässt.
Platzieren Sie den Rahmenhalter um
den U-Bügel, drehen Sie den
Kunststoff Kopf noch nicht fest an,
damit der Rahmenhalter beweglich
bleibt (hiermit wird der Rahmen des
Fahrrads mittels des Gurtes befestigt).
Drehen Sie die Schrauben vor der
Montage des Kennzeichenhalters aus
der Lampenträgerschiene heraus und
montieren Sie den Kennzeichenhalter
an die Schiene. Der Kennzeichenhalter
muss auf der gleichen Höhe wie die
Beleuchtung liegen.
Mit den mitgelieferten Kabelbindern
kann das Kabel von den Lampen an
der Unterseite des Trägers befestigt
werden.

20
MONTAGE DES FAHRRADTRÄGERS AUF DER ANHÄNGERKUPPLUNG
Bevor Sie den Fahrradträger auf die Anhängerkupplung setzen, sollten Sie sich
mit dem Schnellverschluss-System vertraut machen.
• Stellen Sie Ihr Fahrzeug auf einer ebener Fläche ab.
• Ziehen Sie die Handbremse an.
Eine unsaubere oder schadhafte Verbindung zwischen Fahrradträger und
Anhängerkupplung kann zum Lösen des Fahrradträgers führen. Beschädigungen
des Trägers z. B. durch verbogene Teile, Risse oder Kratzer, schließen die sichere
Funktion des Trägers aus.
• Tauschen Sie eine schadhafte Anhängerkupplung aus.
• Säubern Sie die Anhängerkupplung von Dreck, Staub und Fett.
• Montieren Sie den Fahrradträger nicht, wenn Beschädigungen vorhanden sind.
• Gehen Sie wie im Kapitel Wartung beschrieben vor.
Der Schnellverschluss besteht aus einem Bauteil mit Hebel. Mit der Betätigung
des Hebels kann der Schnellverschluss geöffnet oder geschlossen werden.
Entriegeln Sie die Sicherheitsverriegelung (Schiebemechanismus). Der Hebel des
Schnellverschlusses kann nun hochgezogen werden. Platzieren Sie den Träger
von oben auf die Anhängerkupplung. Drücken Sie den Hebel des
Schnellverschlusses nach unten (ca. 40kg) bis zum Anschlag (der Hebel wird in
horizontaler Stellung bleiben). Schieben Sie die Sicherheitsverriegelung zurück
und schließen Sie mit dem Schlüssel ab (damit der Hebel gesichert ist und nicht
mehr nach oben öffnen kann). Achten Sie dabei auf die grüne Markierung.
