PROEL AUP120 User manual

MANUALE UTENTE / INSTRUCTION MANUAL
AUP120/240/480R
Amplificatore di potenza
Power Amplifier Unit

1. PRECAUZIONI D’USO
AVVERTENZA:Per ridurre il rischio di folgorazione, non rimuovere il coperchio (o il pannello
posteriore). All’interno non sono contenute parti riparabili dall’utente; affidare
la riparazione a personale qualificato.
ATTENZIONE: Per ridurre il rischio d’incendio o di folgorazione, non esporre questo
apparecchio alla pioggia o all’umidità.
Questo simbolo, ove compare, segnala la presenza di un voltaggio pericoloso
non isolato all’interno del corpo dell’apparecchio – voltaggio sufficiente a
costituire un rischio di folgorazione.
Questo simbolo, ove appare, segnala, importanti istruzioni d’uso e
manutenzione nel testo allegato. Leggere il manuale
.
RACCOMANDAZIONI:
Tutte le istruzioni di sicurezza e funzionamento devono essere lette prima di mettere in funzione
l’apparecchio.
Conservare le istruzioni:
Le istruzioni di sicurezza e di funzionamento devono essere conservate per un futuro riferimento.
Il presente manuale è parte integrante del prodotto e lo deve accompagnare in caso di eventuali
cambi di proprietà. In questo modo il nuovo proprietario potrà conoscere le istruzioni relative a
installazione, funzionamento e sicurezza.
Prestare attenzione:
Tutte le avvertenze sull’apparecchio e nelle istruzioni di funzionamento devono essere seguite
fedelmente.
Osservare tutti gli avvertimenti.
Seguire le istruzioni:
Tutte le istruzioni per il funzionamento e per l’utente devono essere seguite.

Le note precedute dal simbolo contengono importanti informazioni sulla sicurezza:
leggerle con particolare attenzione.
ISTRUZIONI DI SICUREZZA IN DETTAGLIO.
Acqua ed umidità:
L’apparecchio non deve essere utilizzato in prossimità di acqua (per es. vicino a vasche da
bagno, lavelli da cucina, in prossimità di piscine ecc.).
Ventilazione:
L’apparecchio deve essere posto in modo tale che la sua collocazione o posizione non
interferisca con l’adeguata ventilazione. Per esempio, l’apparecchio non deve essere
collocato su un letto, copri-divano, o superfici simili che possono bloccare le aperture di
ventilazione, o posto in una installazione ad incasso, come una libreria o un armadietto che
possono impedire il flusso d’aria attraverso le aperture di ventilazione.
Calore:
L’apparecchio deve essere posto lontano da fonti di calore come radiatori, termostati, asciuga
biancheria, o altri apparecchi che producono calore.
Alimentazione:
• L’apparecchio deve essere collegato soltanto al tipo di alimentazione descritto nelle
istruzioni d’uso o segnalato sull’apparecchio.
• Se la spina in dotazione non combacia con la presa, rivolgersi ad un elettricista per farsi
installare una presa appropriata.
Messa a terra o polarizzazione:
• Si devono prendere precauzioni in modo tale che la messa a terra e la polarizzazione
dell’ apparecchio non siano pregiudicate.
• Le parti metalliche dell’apparecchiatura sono collegate a massa tramite il cavo
d’alimentazione.
• Se la presa utilizzata per alimentazione non possiede collegamento a massa, rivolgersi
ad un elettricista qualificato per fare collegare l’apparato a massa tramite il terminale.
Protezione del cavo di alimentazione:
Il cavo di alimentazione elettrica deve essere installato in modo che non venga calpestato o
pizzicato da oggetti posti sopra o contro, prestando particolare attenzione a cavi e spine,
prese a muro.
Pulizia:
• Quando l’unità deve essere pulita, è possibile eliminare la polvere utilizzando un getto
d’aria compressa o un panno inumidito.
• Non pulire l’unità utilizzando solventi quali trielina, diluenti per vernici, fluidi, alcol, fluidi ad
alta volatilità o altri liquidi infiammabili.
Periodi di non utilizzo:
Il cavo di alimentazione dell’apparecchio deve essere staccato dalla presa se rimane
inutilizzato per un lungo periodo.

Ingresso di liquidi o oggetti:
Si deve prestare attenzione che non cadano oggetti e non si versino liquidi nel corpo
dell’apparecchio attraverso le griglie.
Uso sicuro della linea d’alimentazione:
• Quando si scollega l’apparato alla rete tenere saldamente sia la spina che la presa.
• Quando l’unità non viene utilizzata per un periodo prolungato, interrompere
l’alimentazione estraendo la spina dalla presa dell’alimentazione
• Per evitare danni alla linea d’alimentazione dell’apparato, non mettere in trazione il cavo
d’alimentazione e non utilizzare un cavo attorcigliato.
• Per evitare il danneggiamento del cavo d’alimentazione dell’apparato, assicurarsi che
questo non venga calpestato o schiacciato da oggetti pesanti.
Spostamento dell’unità:
Prima di ogni spostamento, verificare che l’unità sia spenta. Il cavo d’alimentazione deve
essere estratto dalla presa, così come i collegamenti dell’unità con altre linee.
Non smontare l’unità:
Non tentare di smontare né riparare da soli l’unità. Per qualsiasi problema non risolvibile con
l’aiuto del presente manuale, rivolgersi a un tecnico qualificato o consultare la nostra
compagnia. Qualsiasi uso non appropriato può causare incendi o scosse elettriche.
Malfunzionamenti:
• Non tentare mai di eseguire riparazioni diverse da quelle descritte nel presente manuale.
• Contattare un centro di servizio autorizzato o del personale altamente qualificato nei
seguenti casi:
- Quando l’apparato non funziona o funziona in modo anomalo.
- Se il cavo d’alimentazione o la spina sono danneggiati.
- Sono penetrati oggetti estranei o è stato versato del liquido nell’apparecchio.
- L’apparecchio è stato esposto alla pioggia.
- L’apparecchio non sembra funzionare normalmente o presenta un evidente
cambiamento nelle prestazioni.
- L’apparecchio è caduto, o il corpo è danneggiato.
Manutenzione:
L’utente non deve tentare di riparare l’apparecchio al di là di quanto descritto nelle istruzioni di
funzionamento. Ogni altra riparazione deve essere affidata a personale specializzato.
IMPORTANTI NORME DI SICUREZZA:
• Installare seguendo le istruzioni.
• Il voltaggio d’alimentazione dell’unità è abbastanza elevato per evitare il rischio di scosse
elettriche, non installare, collegare o sconnettere l’alimentazione quando l’apparato è
acceso.
• Non aprire mai l’apparecchiatura: all’interno non esistono parti utilizzabili dall’utente.
• Se si avverte uno strano odore proveniente dall’apparato, spegnerlo immediatamente e
sconnettere il cavo dell’alimentazione.
• Non ostruire le griglie di ventilazione dell’apparato.
• Evitare che l’unità lavori in sovraccarico per tempo prolungato.
• Non forzare i comandi (pulsanti, controlli, ecc.)

• Avvitare completamente i terminali a vite degli altoparlanti per garantire la sicurezza dei
contatti.
• Per ragioni di sicurezza, non annullare il collegamento a massa della spina. Il
collegamento a massa è necessario per salvaguardare la sicurezza dell’operatore
• Utilizzare unicamente i connettori e gi accessori specificati dal produttore.
• L’apparato deve essere collocato in un rack metallico (vedi INSTALLAZIONE) e tenuto
lontano da:
 Luoghi umidi
 Esposizione diretta a fonti di calore (come luce solare).
 Luoghi non sufficientemente ventilati
• In presenza di temporali con fulmini o quando l’apparato non è utilizzato, estrarre la spina
d’alimentazione dalla presa.
• Per prevenire il rischio di incendi e scosse elettriche, è necessario tenere l’apparato
lontano da spruzzi e gocce. Sopra l’apparato non devono essere collocati vasi o altri
oggetti contenenti liquidi. In caso si verifichino interferenze nel circuito di provenienza, il
valore di THD sarà superiore al 10%. Non installare questo apparato in una libreria o in
altri luoghi a spazio ristretto
• PROEL S.P.A. declina ogni responsabilità in caso di scorretta installazione dell’unità.

Grazie per aver scelto un prodotto Proel e della fiducia riposta nel nostro
marchio, sinonimo di professionalità, accuratezza, elevata qualità ed
affidabilità. Tutti i nostri prodotti sono conformi alle normative CE per
utilizzazione continua in impianti di diffusione sonora.
2. Descrizione
L’ AUP120/240/480R è stato specificatamente progettato per la
trasmissione di annunci e/o programmi musicali in tutti i sistemi PA. Esso
presenta:
• Un ingresso/uscita bilanciato su connettore XLR.
• Un ingresso/uscita sbilanciato su connettore RCA.
• Quattro uscite di cui una a impedenza costante (8Ω) e tre a
tensione costante (25 – 70 – 100 V).
• Ulteriore uscita a 100V presente solo con annuncio da base
microfonica o da telefoni.
• Indicatore di livello ed overload a led.
• Ingresso per una o più basi microfoniche preamplificate BM100A
con funzione di priorità.
• Un ingresso per chiamata da centrale telefonica con priorità VOX.
• Controllo toni bassi, acuti e master generale.
• Filtro PA-HF inseribile posteriormente.
• Selettore posteriore GROUND-LIFT.
• Uscita 24Vdc per bypass attenuatori di volume durante l’annuncio.
• Selettore tensione d’alimentazione (117 – 230 Vca).
• Alimentazione d’emergenza a 24 Vdc.
3. FUNZIONI E CONTROLLI
(1) Controllo del Volume
Questa manopola è usata per controllare il volume di uscita.
(2) Indicatore di livello a led - Vu meter.
Indica il livello del segnale di uscita. Per un corretto uso
dell’amplificatore il volume deve essere regolato con il livello
compreso tra –20 dB e 0 dB indicati dall’accensione dei primi 5 leds,
se il livello di volume è tale da far accendere gli ultimi 2 leds (+3 dB
+6 dB) il segnale in uscita potrebbe risultare distorto e il volume
dovrebbe essere abbassato.

(3) Led overload
Il led si illumina quando il dispositivo entra in funzione di
autoprotezione.
(4) Interruttore d’accensione
(5) Controlli di tono
I controlli di tono svolgono un intervento di +/- 10 dB nello spettro delle
frequenze dei bassi ed acuti, permettendo di effettuare una corretta
equalizzazione del segnale riprodotto.
(6) Fusibile di protezione
Protegge il dispositivo da eventuali sbalzi di tensione della rete di
alimentazione e può essere sostituito.
(7) Morsetti per alimentazione d’emergenza
Questi 2 morsetti vanno collegati all’alimentazione d’emergenza (24
Vdc) per garantire la continuità di funzionamento del dispositivo in
caso di black-out.
(8) Selettore per alimentazione di rete 230/117Vca 50/60Hz.
(9) Comando di bypass 24Vdc.
Questo comando è presente contemporaneamente all’emissione
dell’annuncio a viva voce tramite la base microfonica BM100A o
tramite la centrale telefonica.
(10)Morsettiera di uscita linea altoparlanti principale
Questi 5 morsetti sono utilizzati per il collegamento dei diffusori a 8Ω
50 V, 70 V e 100 V (presenza di segnale musica ed annunci).
(11)Morsettiera di uscita linea altoparlanti secondaria
Questa morsettiera può essere utilizzata per il collegamento di una
linea altoparlanti solo a 100V (segnale presente solo in caso di
annunci da base microfonica o telefoni).
(12)Connettori di ingresso bilanciato e sbilanciato
Per la connessione di periferiche che forniscono il segnale audio da
amplificare (preamplificatore, mixer, un altro amplificatore ecc.).
L’ingresso accetta segnale ad alto livello.
(13)Connettori di uscita bilanciato e sbilanciato
Per la connessione in cascata di ulteriori amplificatori o finali di
potenza.
(14)Morsettiera di connessione per base microfonica BM100A.

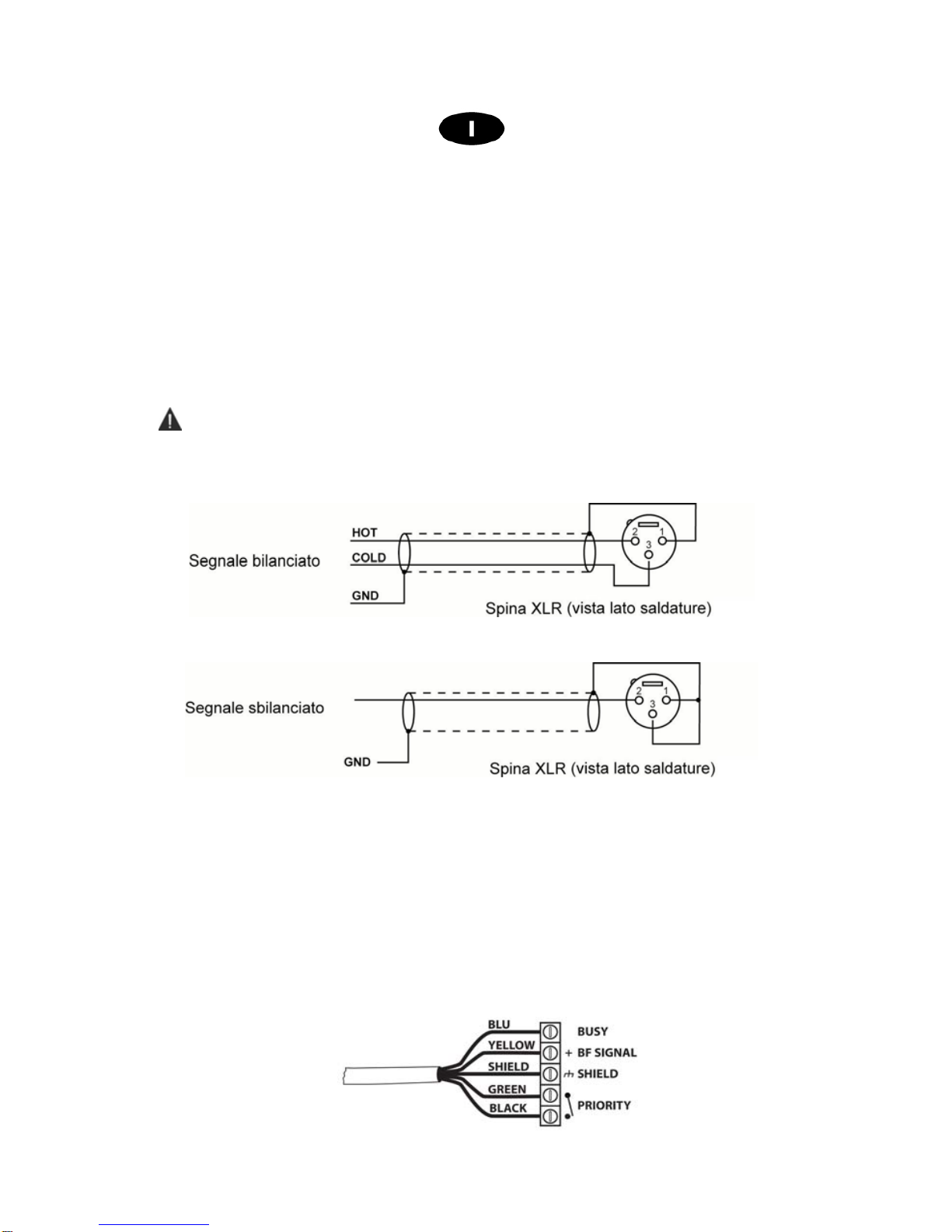

Questa base microfonica deve essere collegata come da schema più
avanti descritto. L’ingresso accetta solo segnale ad alto livello.
(15)Morsettiera di connessione per centrale telefonica.
A questo ingresso deve essere collegato un segnale audio ad alto
livello proveniente dalla centrale telefonica. L’ingresso accetta solo
segnale ad alto livello bilanciato o sbilanciato.

(16)Controllo di guadagno per ingresso base microfonica BM100A.
(17)Controllo di guadagno per ingresso centrale telefonica.
(18)Selettore Ground-lift
(19)Filtro PA-HF.
Permette l’inserzione di un filtro passa-alto con taglio a 400Hz -3dB.
Questo filtro si rende utile in caso di pilotaggio di soli altoparlanti a
tromba oppure di sola diffusione di segnale vocale.
(20)Messa a terra
(21)Presa cavo alimentazione di rete
(22)Alette di fissaggio su RACK 19”.

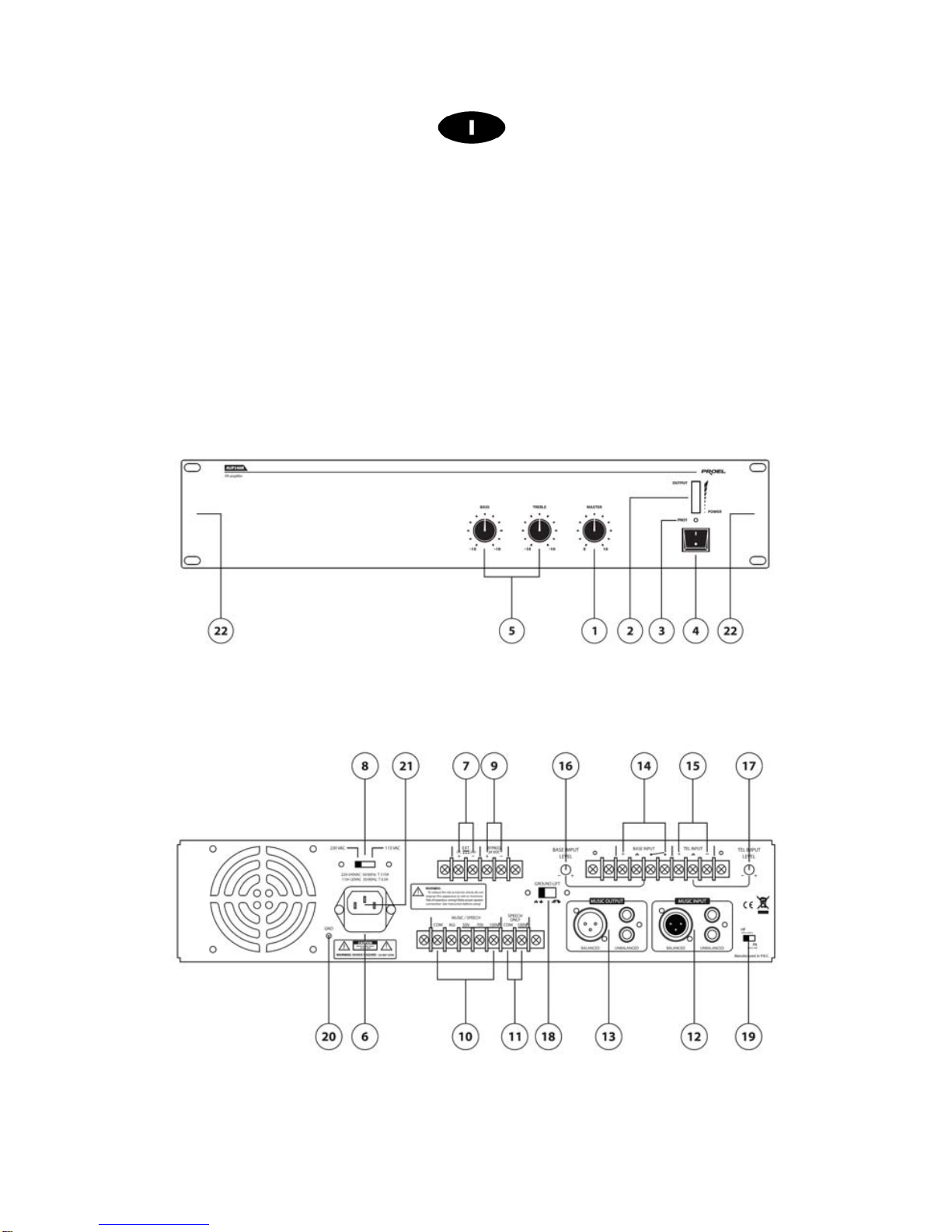

PANNELLO FRONTALE
fig.1
PANNELLO POSTERIORE
fig.2

4. INSTALLAZIONE
Note
• Per consentire il normale raffreddamento dello stadio finale,
posizionare l’amplificatore in un ambiente ben ventilato e al riparo
da fonti di calore, evitare l’esposizione diretta ai raggi solari.
• Non posizionare l’amplificatore in posti soggetti a elevate vibrazioni
o particolarmente esposti all’umidità e alla polvere.
• Quando l’amplificatore è installato in un armadio (rack)
quest’ultimo deve avere tutti i requisiti secondo lo standard EN
60439-1 ed in particolare il pannello posteriore dell’armadio deve
essere adeguatamente areato.
L’amplificatore è fornito con piedini in gomma per consentirne il
posizionamento su piano.
5. CONNESSIONE
Attenzione
• Per le connessioni contattare solo un installatore autorizzato al fine
di evitare danni alle apparecchiature.
• Collegare il cavo di alimentazione prima di accendere l’unità e
spegnere l’apparecchiatura prima di disconnettere il cavo
d’alimentazione.
Per alimentare l’unità di potenza connettere, nella posizione 21 di fig.2, il
cavo fornito in dotazione.
6. ALIMENTAZIONE DC
Attenzione
• Al fine di prevenire eventuali malfunzionamenti è consigliabile non
utilizzare contemporaneamente l’alimentazione di rete (230 Vac)
con quella in continua (24 Vdc). Per accedere ai morsetti
d’alimentazione a 24 Vdc (fig.2) rimuovere il coperchio di
protezione svitando le rispettive viti.
Per fornire un’adeguata alimentazione ed evitare surriscaldamenti
utilizzare solo cavi aventi una sezione di almeno 2,5 mm
2
.

Nota
Se l’alimentazione in continua è fornita mediante l’utilizzo di una
batteria informiamo l’utente che il dispositivo non è in grado di
provvedere all’eventuale ricarica della stessa.
7. CONNESSIONE INGRESSO BILANCIATO / SBILANCIATO
Per la connessione bilanciata e sbilanciata fare riferimento ai seguenti
schemi.
Attenzione
Per prevenire il rischio di contatto con scariche elettriche non toccare
mai le uscite dell’amplificatore quando esso è in funzione.
Per accedere ai morsetti di connessione altoparlanti (fig.2 rif. 10)
rimuovere il coperchio di protezione svitando le rispettive viti.
8. CONNESSIONE DELLA BASE MICROFONICA PREAMPLIFICATA
BM100A
Collegare il teminale della BM100A alla morsettiera 14 di fig.2 secondo
quanto riportato

9. CONNESSIONE SEGNALE AUDIO DA CENTRALE TELEFONICA
Collegare il terminale di uscita della centrale telefonica alla morsettiera
TEL INPUT (fig.2 rif.15). In base alla tipologia dell’uscita audio, utilizzare la
connessione più adatta, fare riferimento al manuale d’istruzioni della
centrale telefonica.
Connessione Bilanciata
Connessione Sbilanciata
10. CONNESSIONE SEGNALE AUDIO SU CONNETTORI
MUSIC INPUT / MUSIC OUTPUT
A tale scopo riferirsi ai seguenti schemi di connessione.
SBILANCIATO

BILANCIATO
11. LINEA A IMPEDENZA COSTANTE
Per ottenere una linea a impedenza costante (8Ω) collegare i 2 terminali
rispettivamente ai morsetti COM e 8Ω(fig.2 rif. 10).
• Al fine di garantire il massimo rendimento, l’impedenza totale degli
altoparlanti collegati alla linea, deve essere uguale all’impedenza
dell’uscita dell’amplificatore.
• La somma della potenza degli altoparlanti non deve essere inferiore
alla potenza di uscita dell’amplificatore.
• Si consiglia di ridurre al minimo la lunghezza delle connessioni, in ogni
caso, aumentare la sezione del cavo in funzione della distanza
coperta.
12. LINEA A TENSIONE COSTANTE
Per ottenere una linea a tensione costante (50 / 70 / 100 V) collegare i 2
terminali rispettivamente al morsetto COM e a quello contrassegnato con il
valore di tensione di linea desiderato (fig.2 rif. 10).
• Gli altoparlanti devono essere dotati di un trasformatore avente una
tensione d’ingresso equivalente a quella fornita dall’amplificatore.
• La somma della potenza degli altoparlanti non deve superare la
massima potenza di uscita dell’amplificatore.

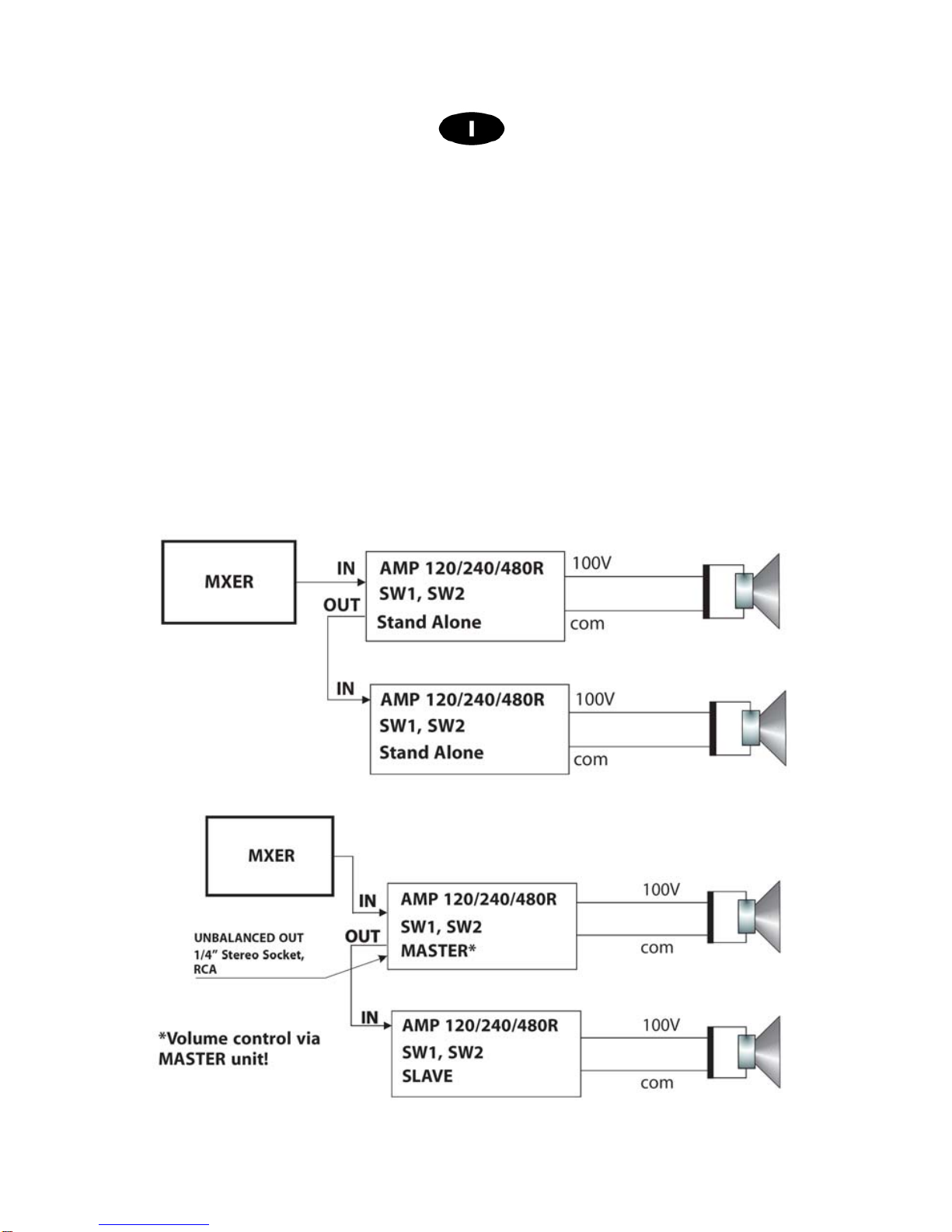

13. SETTAGGIO DEL MODO DI FUNZIONAMENTO DELL’AMPLIFICATORE
DI POTENZA
L’amplificatore possiede tre differenti modi di funzionamento :
• STAND ALONE: L’amplificatore funziona in maniera indipendente
• MASTER: L’amplificatore, mediante i controlli VOLUME, TREBLE, e
BASS, controlla oltre che alla propria uscita in potenza anche il
segnale MUSIC OUTPUT. In questa configurazione esso può
controllare più amplificatori configurati come SLAVE.
• SLAVE: Nell’amplificatore viene by-passato il circuito di regolazione
del VOLUME. L’amplificatore sarà pilotato da un amplificatore finale
MASTER.

Togliere il coperchio dell’amplificatore ed individuare, sulla scheda dei
potenziometri VOLUME, TREBLE e BASS dal lato rame, i jumper SW1 e
SW2.
Posizionare i jumper SW1 e SW2 scegliendo una tra le seguenti
configurazioni:
Nota: L’apparecchio di fabbrica è configurato come STAND ALONE.

Caratteristiche Tecniche
Il prodotto è conforme alla Direttiva 89/336/CEE (Compatibilità Elettromagnetica)
e successive modifiche 92/31/CEE e 93/68/CEE, secondo i seguenti standard:
EN 50082-1:1997, EN 55013:1990, EN 55020:1994
inoltre, è conforme alla Direttiva 73/23/CEE (Bassa Tensione)
e successive modifiche 93/68/CEE, secondo il seguente standard:
EN 60065:1998
MODEL AUP120R AUP240R AUP480R
Output Power RMS 120/180MAX 240/360MAX 480/680MAX
INPUTS
Line input 100mV-500mV-
1V/47Kohm select.
100mV-500mV-
1V/47Kohm select.
100mV-500mV-
1V/47Kohm select.
Telephone/Emergency Variable gain -
600ohms
Variable gain -
600ohms
Variable gain -
600ohms
Microphone for Paging Variable gain - with
priority contact
Variable gain - with
priority contact
Variable gain - with
priority contact
Frequency range (+/-
3dB)
50 -20KHz 50 -20KHz 50 -20KHz
Tone Control Low/High Low/High Low/High
OUTPUTS
Speakers (Music and
speech)
100/70/50V - 8 ohms 100/70/50V - 8 ohms 100/70/50V - 8 ohms
Speakers (only speech) 100V 100V 100V
Wall attenuators 24Vdc for bypass 24Vdc for bypass 24Vdc for bypass
Line output 1 V/600ohm 1 V/600ohm 1 V/600ohm
THD distortion < 1% @ (Pnom. 1Kz) < 1% @ (Pnom. 1Kz) < 1% @ (Pnom. 1Kz)
S/N Ratio > 80 dB > 80 dB > 80 dB
Power Supply 230/117Vac-50/60Hz
24Vdc for Emergency
230/117Vac-50/60Hz
24Vdc for Emergency
230/117Vac-50/60Hz
24Vdc for Emergency
Ambient temperature 0 - 40 °C 0 - 40 °C 0 - 40 °C
19” RACK Dimensions
(WxHxD)
483 x 88 x 300 mm 483 x 88 x 300 mm 483 x 133 x 300 mm
Weight 10 Kg 13 Kg 25 Kg
INPUT/OUTPUT
CONNECTORS
Line IN/Line out 2 x XLR and 1 RCA
L/R each
2 x XLR and 1 RCA L/R
each
2 x XLR and 1 RCA
L/R each
Others in/out screw terminal screw terminal screw terminal
La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di
apportare miglioramenti ai prodotti esistenti, senza preavviso e in qualunque momento.

1. IMPORTANT SAFETY INSTRUCTIONS
CAUTION: To reduce the risk of electric shock do not remove cover (or back panel). No
user serviceable parts inside. Refer servicing to qualified personnel only.
WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to
rain or moisture.
This symbol is intended to alert the user of the presence of uninsulated
dangerous voltage within the product enclosure that may be of sufficient
magnitude to constitute a risk of electric shock to persons.
This symbol is intended to alert the user of the presence of important operating
and maintenance (servicing) instruction in the literature accompanying the
appliance. Please carefully read the owner’s manual.
INSTRUCTIONS:
All safety and operating instructions should be read before the product is operated.
Retain these instructions:
All safety and operating instructions should be retained for future reference.
This owner’s manual should be considered as a part of the product and it must accompany it
every time, and delivered to the new user when this product is sold. In this way the new owner will
be aware of all the installations, operating and safety instructions.
Heed all warnings:
All warnings on the product and in owner’s manual should be adhered to.
Heed all warnings.
Follow all instructions:
All operating and user’s instructions must be followed.

Sentences preceded by symbol contain important safety instruction. Please read it carefully.
DETAILED SAFETY INSTRUCTIONS.
Water and moisture:
This apparatus should not be used near water (i.e. bathtub, kitchen sink, swimming pools,
etc.)
Ventilation:
This apparatus should be placed in a position that doesn’t interfere with correct ventilation.
This unit, for example, should not be placed on a bed, sofa cover o similar surfaces that could
cover ventilation openings, or placed in a built-in installation, such a bookcase or a cabinet
that could block air flow trough ventilation openings.
Heat:
This apparatus should be placed away from heat sources, like radiators, heat registers, stoves
or other products (including amplifiers) that produce heat.
Power sources:
• This apparatus should be connected only to power source type specified in this owner’s
manual or on the unit.
• If the supplied AC power cable plug is different from the wall socket, please contact an
electrician to change the AC power plug.
Grounding or Polarization:
• All precautions must be observed to don’t defeat grounding or polarization.
• Unit metal parts are grounded through the AC power cord.
• If the AC power outlet doesn’t have grounding, consult an electrician for outlet grounding.
Power cord protection:
The power cord should be routed in a way it will not be walked on or pinched by items placed
upon or against it, paying particular attention to cords at plugs, convenience receptacles and
wall outlet.
Cleaning:
• You can clean the unit with a compressed air flow or a wet cloth.
• Don’t clean the unit using solvents like trichloroethylene, thinners, alcohol, or other fluids
with very strong volatility and flammability.
Non use periods:
The unit AC power cord should be unplugged from the outlet if it’s unused for a long period.

Objects or liquid entry inside the unit:
Be careful that no objects fall or liquid is spilled inside the unit through ventilation openings.
Safe power line use:
• Keep firmly the plug and the wall outlet while disconnecting the unit from AC power.
• If the unit will not be used for a long period of time, please unplug the power cord from AC
power outlet.
• To avoid unit power cord damages, please don’t strain the AC power cable and don’t
bundle it.
• In order to avoid unit power cord damages, please be sure that the power cord is not
walked on or pinched by heavy objects.
Unit relocation:
Before any unit relocation please control the unit is turned off. The power cord must be
unplugged by the wall outlet, and all the connections wires should be disconnected as well.
Don’t open this unit:
Don’t attempt to open or to repair this unit by yourself. For any problem solution not described
in this owner’s manual, please refer to qualified personnel only or consult us or your National
Distributor. Any improper operation could result in fire or electric shock.
Damages requiring services:
• Don’t attempt to do operations not described in this user’s manual.
• In the following cases please refer to an authorized maintenance center or skilled
personnel:
- When the unit works improperly or it doesn’t work at all.
- If power cord or plug are damaged.
- If liquid has spilled, or objects have fallen into the unit.
- The unit has been exposed to rain.
- The unit doesn’t operate normally o it exhibits a marked change in performance.
- If the product has dropped or it has been damaged in any way.
Maintenance:
The user shouldn’t attempt maintenance operation not described in this user’s manual. Every
maintenance operation should be done by qualified personnel only.
IMPORTANT SAFETY INSTRUCTIONS:
• Install this unit following owner’s manual instructions.
• Don’t install, connect or disconnect power supply when the unit is powered, otherwise
there’s an high risk of electric shock.
• Don’t open the unit, there are no user serviceable parts inside.
• If you detect a particular smell from the unit, please immediately turn it off and disconnect
the AC power cord.
• Don’t block the unit ventilation openings.
• Avoid using this unit in overload for a long period.
• Don’t force commands (switches, controls, etc.)

• To obtain good speakers wire contacts, please tighten the screw terminals firmly.
• For safety reason, don’t defeat the grounding connection. Grounding is useful for user
safety.
• Use only connectors and accessories suggested by the manufacturer. .
• This unit should be placed in a rack (see INSTALLATION) and kept far from:
 Wet places
 Direct exposure to heat sources (like sun light)
 Non properly ventilated places
• Disconnect the power cord during storms or when the unit is not used.
• In order to prevent fire and electric shock risks, it’s necessary to keep the unit far
from sprinkling and drops. Please don’t put cups, vases or other object containing liquids
over the unit. In case of interferences from source signal, THD value will raise over 10%.
Don’t place this unit in a bookshelf o in other places with small room.
• PROEL S.P.A. is not responsible for any damage that occurs due to a wrong unit
installation.

Thank you for choosing one of Proel products, and for your confidence towards
our brand, synonymous of professionalism, accuracy, high quality and reliability.
All our products are CE approved and designed for continuous use in
professional installation systems.
14. Description
The power units series AUP120/240/480R have been designed specifically
for microphone announcement and music diffusion in all PA installation
applications . The main features are as follows:
• One input/output balanced with XLR connector.
• One input/output unbalanced with RCA connector
• 4 Outputs : one output at constant impedance (8Ω) and three
outputs at constant voltage (25 – 70 – 100 V).
• A further output 100V available only for call and announcement
from microphone stand or telephone.
• Level indicator and overload led indicator.
• Input for one or more pre-amplified microphone stand BM100A
with priority function.
• One input for call from telephone central with VOX priority .
• Low & high tone control and general master.
• PA-HF Filter to be rear inserted.
• GROUND-LIFT rear selector.
• 24Vdc output with volume attenuator bypass during the
announcements .
• Main power selector (117 – 230 V ca).
• 24 Vdc for emergency power supply.
15. FUNCTIONS AND CONTROL
(1) Volume control
Such knob is used for output volume control.
(2) Led level indicator - Vu meter.
Gives an indication on signal level. For a correct amplifier use, the
volume level must be set between –20 dB e 0 dB indicated by ON
status of the first 5 LEDS , When the volume level makes only the
latest 2 LEDS ON status (+3 dB +6 dB), the output signal could be
distorted and the volume must be reduced
