CARATTERISTICHE GENERALI
Grazie per l’acquisto del LED PAR 56. Questo modello è un faretto
LED a 4 canali e possiede una varietà di caratteristiche che
includono:
•Porta DMX IN / OUT standard a 3 poli per ricevere segnali
DMX 512 da una centralina esterna e collegare più faretti in
serie;
•Intensità RGB regolabile in grado di creare una varietà di
colori molto ampia;
•Collegabile ad altri faretti;
•Programmi interni di giochi luce;
•Basso assorbimento di energia e lunga durata.
È stato impiegato i massimo sforzo per far convergere affidabilità e
solidità in ciascuna unità. I nuovi prodotti vengono costantemente
aggiornati per soddisfare le esigenze del mondo dello spettacolo e
dell’industria lighting. I Vostri commenti riguardo i nostri prodotti e
servizi sono molto graditi.
Èun piacere e un privilegio essere al vostro servizio.

5
CARATTERISTICHE TECNICHE
Input di alimentazione
AC 230V -50 Hz
Potenza
18 W
Ingresso / uscita DMX
Prese XLR a 3 poli
Fusibile
F6.3 A -250V 5×20 mm
Dimensioni (mm)
274×232×205
Peso (kg)
1,26
Condizioni operative
Temperatura: -10°C
∼35°C. Umidità: < 95%
ISTRUZIONI GENERALI
Leggere attentamente le istruzioni contenute in questo manuale
prima di installare od utilizzare il prodotto. Successivamente,
conservare il manuale in un luogo sicuro allo scopo di poterlo
consultare in futuro.
UTILIZZO SICURO ED EFFICIENTE
•Questo prodotto deve essere collegato a terra.
•Evitare che liquidi infiammabili, acqua od oggetti metallici
penetrino nell’apparecchio.
•Evitare di danneggiare il cavo di alimentazione.
•Non aprire l’apparecchio, nessun componente può essere
riparato dall’utente. Per la riparazione consultare sempre
personale autorizzato.
•In caso di problemi di funzionamento cessare
immediatamente l’utilizzo, disconnettere la presa
dell’alimentazione e rivolgersi al proprio rivenditore per un
controllo oppure contattare direttamente la PROEL Spa.

6
•Per prevenire rischi di incendio o di shock elettrico, non
esporre il prodotto alla pioggia o all’umidità.
•Evitare di eseguire la riparazione. Eventuali interventi da parte
di personale non qualificato potrebbero provocare danni o il
funzionamento difettoso.
AVVERTENZE
•Questo prodotto è destinato all’esclusivo utilizzo interno.
•Disconnettere la presa di alimentazione quando l’unità non
viene utilizzata per lunghi periodi.
•Non utilizzare l’unità in luoghi esposti ad eccessiva umidità,
vibrazioni o urti.
•Porre l’unità in una posizione stabile.
•Non smontare o apportare modifiche all’apparecchio.
CONTROLLO E FUNZIONI
PANNELLO FRONTALE
1.Presa XLR femmina:Presa di uscita per il segnale DMX
2.Presa XLR maschio:Presa di ingresso per il segnale
DMX
3.Dipswitches:Interruttori per l’indirizzamento.
1
2
3
1
2
3

7
GUIDA AL FUNZIONAMENTO
MODALITÀ MUSICALE
Per attivare la modalità musicale del PAR LED, posizionare lo
switch 9 su ON.
Cambiare la posizione degli switch da 1 a 8 per avere l’effetto
desiderato.
MODALITÀ AUTOMATICA
Posizionando gli switch 9 e 10 in OFF, il PAR LED funzionerà in
modalità automatica. La velocità di esecuzione delle scene è
regolata dalla posizione degli switch n. 8 e n. 7. La scelta del colore,
invece, è selezionabile dagli switch da 1 a 3 (ogni switch attiva un
colore RGB) mentre la velocità di flash dagli switch 4, 5 e 6.
CONNESSIONE AD UNA CENTRALINA DMX
Affinché il PAR LED possa essere comandato da una centralina
esterna, si deve spostare lo switch 10 sulla posizione ON.
L’indirizzamento va fatto per mezzo dei nove dipswitches iniziali (da
1 a 9).
Seguire la seguente tabella per avere la posizione dei dipswitches
in funzione del codice indirizzo.

8
Dipswitches
1 ON
2 ON
3 ON
4 ON
5 ON
6 ON
7 ON
8 ON
9 ON
Valore
1
2
4
8
16
32
64
128
256
Il PAR LED è caratterizzato da 4 canali per il controllo. Le rispettive
funzioni sono descritte nella tabella seguente:
CANALE
FUNZIONE
1
0 – 255 Intensità di illuminazione dei LED rossi
2
0 – 255 Intensità di illuminazione dei LED verdi
3
0 – 255 Intensità di illuminazione dei LED blu.
4
0 – 189 Dimmer
190 – 255 Velocità flash
Quando si hanno più faretti collegati in serie tenere presenteche
ogni faretto occupa 4 canali, quindi il primo avrà indirizzo di
partenza 1, il secondo indirizzo di partenza 5, il terzo indirizzo di
partenza 9 e così via.
Per installazioni dove il cavo di segnale deve percorrere lunghe
distanze o dove vi sono disturbi elettrici, per esempio in discoteca, è
consigliato l’uso di una terminazione DMX.
Il terminatore DMX è
semplicemente un connettore
XLR con collegato ad esso una
resistenza da 120Ω(Ohm) tra i
piedini 2 e 3. La resistenza viene
innestata nella presa DIGITAL
THRU dell’ultimo proiettore della
catena.

9
MODALITÀ SLAVE
Affinché il PAR LED funzioni in modalità slave, impostare lo switch
10 su ON e lo switch 9 su OFF. Il proiettore funzionerà così da slave
quando viene collegato ad un altro faretto master o in modalità DMX
con indirizzo 1 se viene collegato ad una centralina DMX.
Il controllo di più faretti collegati in serie può essere gestito
solamente dal faretto Master. Cambiando posizione ai dipswitches
degli altri faretti si otterranno effetti incontrollati.

10
GENERAL FEATURES
Thank you for your purchase. This unit is a 4 channels LED PAR 56
and it is featured by:
•3 pin standard DMX IN / OUT ports providing to
communicate with a external controller and with others
PLLEDSP units.
•Modulate function of RGB three base tones.
•The Sub-mother light link function, set up many kinds of
light group fluctuate program inside.
•The regular speed of flashes frequently function.
•Low power dissipation, longer-lived.
Every effort has been made to design dependability,reliability and
comfort into each unit. New products are being designed constantly
to meet the needs of both entertainment and the lighting industry.
We welcome your comments about our product and services.
It is both a privilege and pleasure serving you.

11
TECHNICAL SPECIFICATION
Power input
AC 230V / 50 Hz –AC 120V / 60 Hz
Power
18 W
DMX In/Out
3 pin XLR sockets
Dimensions (mm)
274×232×205
Weight (kg)
1,26
Operative conditions
Temperature: -10°C
∼35°C. Humidity: < 95%
GENERAL INSTRUCTIONS
Please read through this operating instructions before installing or
using your new product. After you have finished reading the
instructions, put them away jn a safe place for future reference.
SAFE AND EFFICIENT USE
•This product must be earthed
•Do not make any inflammable liquids, water or metal objects
enter the unit.
•Take care not to damage the power cord.
•No user serviceable parts inside, always consult authorized
personnel for repairs.
•In the event of malfunction immediately stop operation,
disconnect the power supply plug and consult authorized
service personnel.
•To prevent fire or shock hazard, do not expose this product to
rain or moisture.

12
PRODUCT CARE
•This product is intended for indoor use only.
•Provide occasional ventilation during use.
•Unplug the power plug from the sockets when not using the
unit for extended period.
•Do not use the unit in places subject to excessive humidity,
vibration or bumps.
•Place this unit in a stable location.
•Do not dismantle or modify the unit.

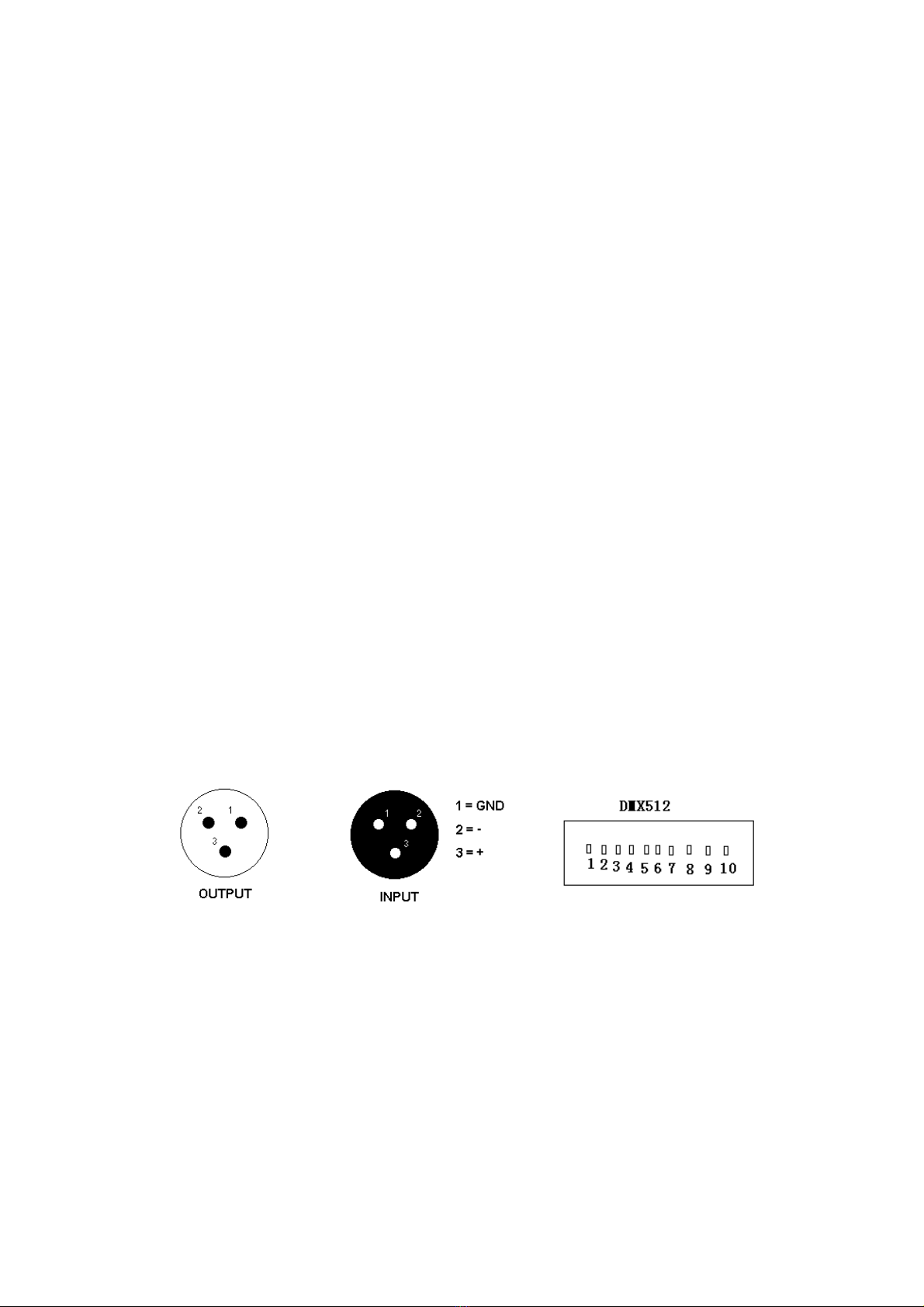

CONTROLAND FUNCTION
FRONT PANEL
1.Male XLR socket:Input socket for DMX signal
2.Female XLR socket:Input socket for DMX signal
3.Dipswitches:Switches for the addressing.
1
2
3

13

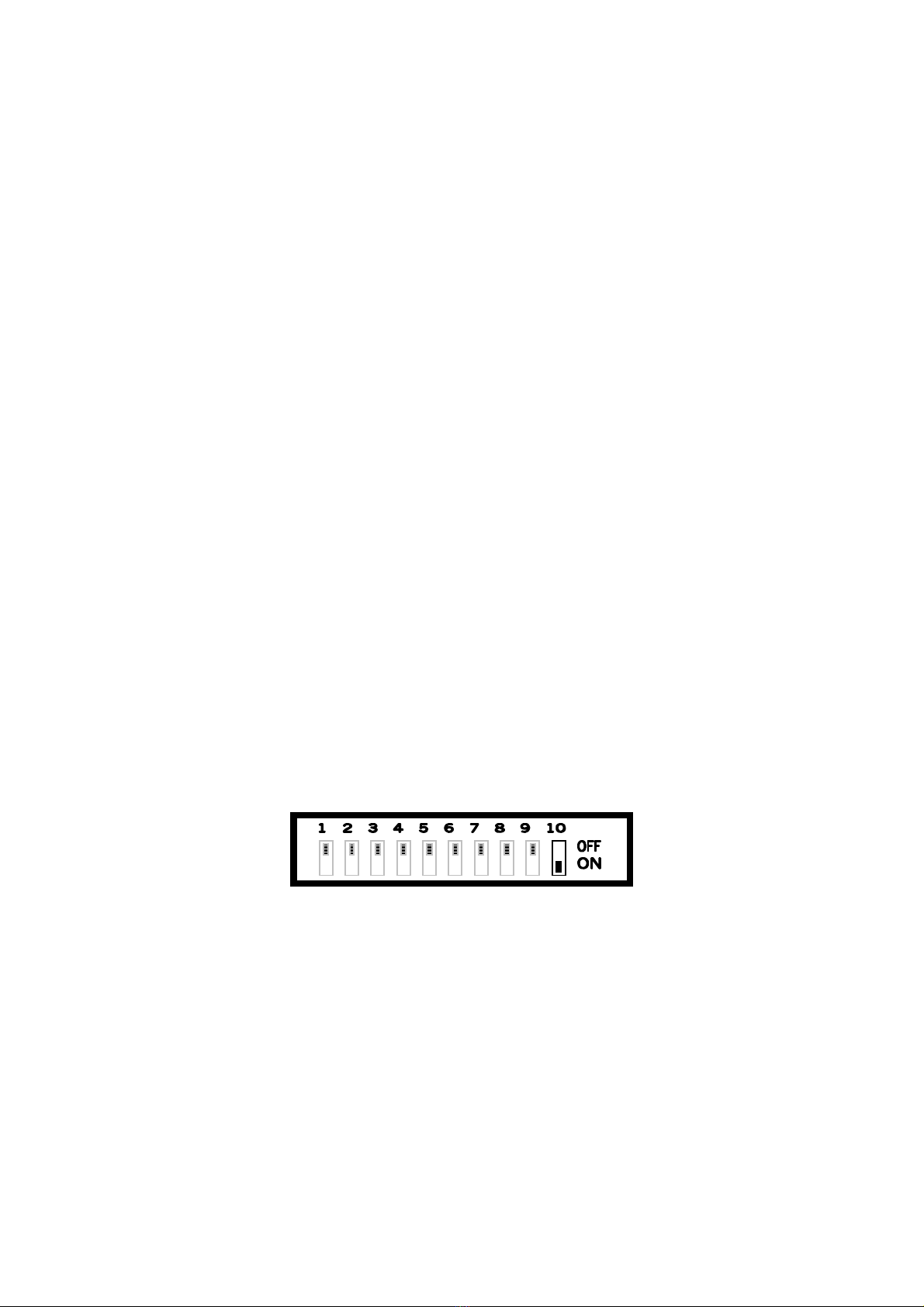

OPERATION GUIDE
SOUND MODE
Set the No. 9 on the ON position to active the Sound Mode.
Combine the position of the switches from No. 1 to No. 8 to select
the desired effect.
AUTOMATIC MODE
Set the switches No. 9 and the No. 10 on the OFF position, the LED
PAR will work in automatic mode. The running speed of the shows
will beadjust by switches No. 7 and No. 8 positions. The colour is
selected by switches No.1 –No.2 –No.3 (separately for RGB) while
the flashing speed by switches No.4 –No.5 –No.6.
CONNECTION WITH A DMX CONTROLLER
To control the LED PAR by an external DMX controller, set the
No.10 switch on the ON position.
The addresscode of each LEDis programmed by switches.
See the following tab to have the dipswitches position in relation
with address code.

14
Dipswitches
1 ON
2 ON
3 ON
4 ON
5 ON
6 ON
7 ON
8 ON
9 ON
Value
1
2
4
8
16
32
64
128
256
EachLED PAR needs four loopsof DMX-512 to control, the table of
the loop control function. The relative functions are described in the
following tab:
CHANNEL
FUNCTION
1
0 – 255 red LED luminance control
2
0 – 255 green LED luminance control
3
0 – 255 blue LED luminance control.
1
0 – 189 Dimmer
190 – 255 Flash speed
When you have several LED PAR connected all together, remember
that each spotlight takes 4 channels, so the first one addresscode
should be set as 1,the second one as 5, the third one as 9 and so
on.

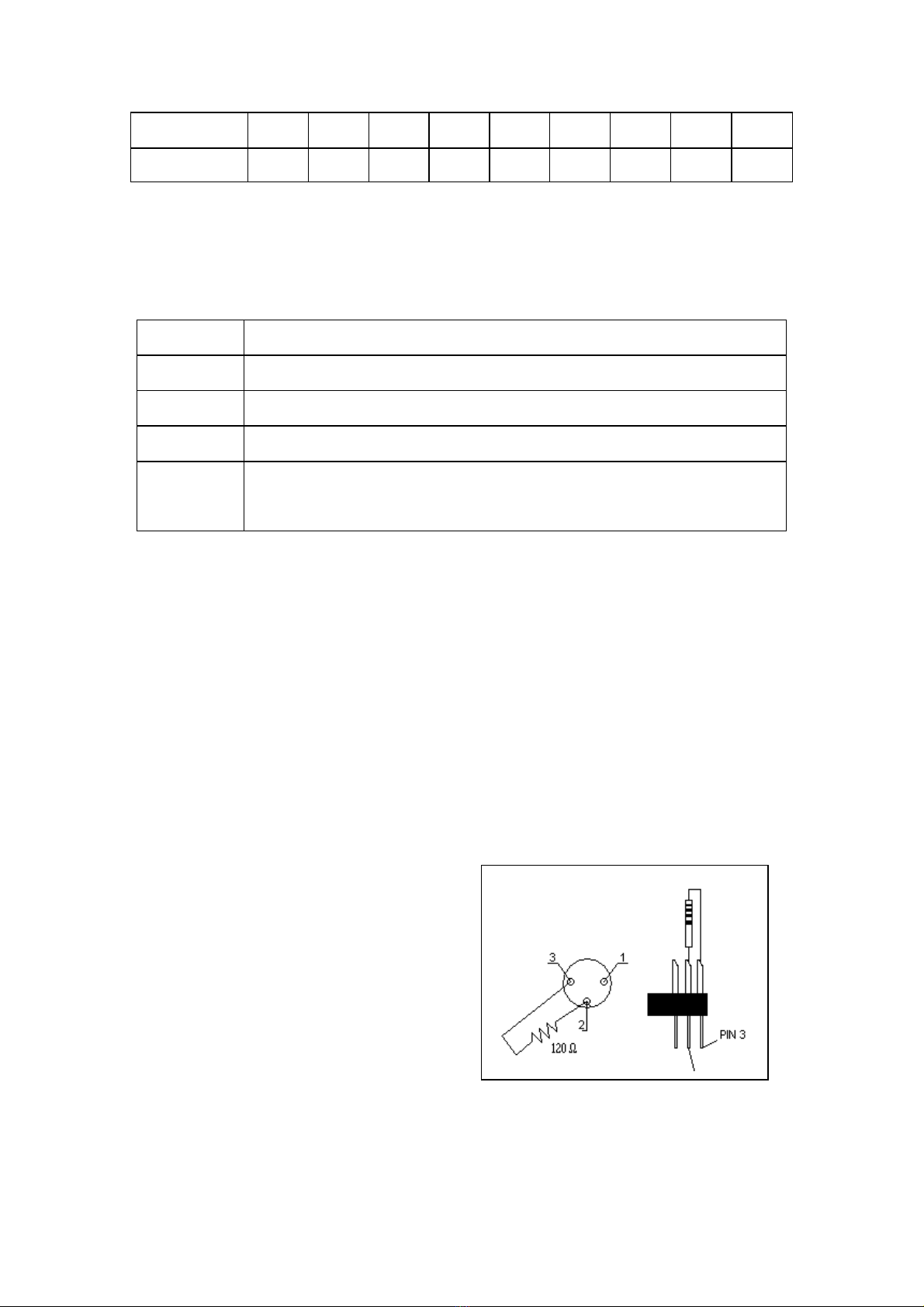

For all installation, having long
signal cables or in the presence of
electrical noise, for example a
discotheque, it is recommended
practice to use a DMX terminator:
this assist in preventing corruption
of the digital control signal by
external noise.
The DMX terminator is simply an XLR connector with a 120Ω(Ohm)

15
resistor connected across pins 2 and 3, which is then plugged into
the DIGITAL THRU socket on the last projector in the chain.
SLAVE MODE
To enable the Slave Mode, set the No. 10 switch on the ON position
and No. 9 switch on the OFF position. The projector will work in
Slave Mode when it is connected to an other projector which is in
Master Mode or it will work in DMX Mode (with address No.1) if it is
connected to a DMX controller.

PROEL S.p.A.
(World Headquarters –Factory)
Via alla Ruenia 37/43
64027 Sant’Omero (TE) –Italy
Tel. +39 0861 81241
Fax. +39 0861 887862
e-mail: info@proelgroup.com
www.proelgroup.com
Table of contents
Languages:
Other PROEL Lighting Equipment manuals

PROEL
PROEL PLWAT250 User manual

PROEL
PROEL LIGHTING User manual

PROEL
PROEL PLAB2CN User manual

PROEL
PROEL PLLEDC64ALN2 User manual

PROEL
PROEL Slimpar 5 RGBW User manual

PROEL
PROEL PAR64 User manual

PROEL
PROEL PLLED125 User manual

PROEL
PROEL PLLED160 User manual

PROEL
PROEL PLLED110 User manual

PROEL
PROEL PLLEDSPAR12 User manual

PROEL
PROEL PLLED150 User manual

PROEL
PROEL SAGITTER J-BEAM 230 User manual

PROEL
PROEL PLLEDAB8 User manual

PROEL
PROEL PLLED145 User manual

PROEL
PROEL STROBO 1000 User manual

PROEL
PROEL PLLAS115X2TWO RAYS User manual

PROEL
PROEL Strobo 500 User manual

PROEL
PROEL STARPOINT 1200 User manual

PROEL
PROEL PLLED185 User manual

PROEL
PROEL PLHT575S User manual
