PROEL Slimpar 5 RGBW User manual

1
Slimpar 5 RGBW
PLLEDSPAR5
MANUALE UTENTE
USER MANUAL
Rev. 01-06/13

2
INDICE:
1. APERTURA DELLA CONFEZIONE p. 3
2. ISTRUZIONI DI SICUREZZA p. 3
3. CARATTERISTICHE p. 3
4. SETUP p. 4
5. ISTRUZIONI PER L’UTILIZZO p. 5
6. MANUTENZIONE p. 7
7. SPECIFICHE TECNICHE p. 7
INDEX:
1. UNPACKING p. 8
2. SAFETY INSTRUCTIONS p. 8
3. FEATURES p. 8
4. SETUP p. 9
5. OPERATION INSTRUCTIONS p. 10
6. MAINTENANCE p. 12
7. TECHNICAL SPECIFICATIONS p. 12

3
1. APERTURA DELLA CONFEZIONE
Grazie per avere scelto il dispositivo SLIMPAR 18. Tutti i dispositivi SLIMPAR 18 sono stati
attentamente testati e spediti in perfette condizioni operative. Controllare attentamente la
confezione per verificare la presenza di eventuali danni causati durante il trasporto. Se la
confezione appare danneggiata, verificare attentamente che il dispositivo non sia
danneggiato ed accertarsi che tutte le attrezzature necessarie per utilizzare l’unità siano
arrivate intatte. Nel caso in cui venissero riscontrati danni o parti mancanti, contattare il
nostro numero di assistenza clienti per ulteriori istruzioni.
2. ISTRUZIONI DI SICUREZZA
ATTENZIONE!!
Per ridurre il rischio di incendi, scosse elettriche o lesioni
alle persone, seguire queste importanti istruzioni di
sicurezza:
 Questo prodotto è destinato esclusivamente ad essere utilizzato all’interno!
 Prima di effettuare la manutenzione bisogna sempre spegnere l’apparecchio, scollegarlo
dalla rete elettrica e lasciarlo raffreddare.
 Assicurarsi che l’apparecchio sia adeguatamente messo a terra.
 Conservare questo manuale per future consultazioni.
 Assicurarsi sempre di collegare l’apparecchio con il voltaggio adeguato, e che il voltaggio
della linea elettrica non sia superiore a quello indicato sul pannello posteriore
dell’apparecchio.
 Per evitare il rischio di incendi o cortocircuiti non esporre l’apparecchio alla pioggia o
all’umidità.
 L’apparecchio deve essere collocato in un luogo con un’adeguata ventilazione, ad almeno
50 cm dalle superfici adiacenti.
 Assicurarsi che le prese d’aria non siano ostruite.
 Scollegare sempre l’apparecchio dalla corrente prima di svolgere operazioni di
manutenzione o di sostituire i fusibili.
 Assicurarsi che il cavo di alimentazione non sia mai piegato o danneggiato.
 Non guardare nel fascio di luce da una distanza inferiore a 40 cm (16 pollici)
 Non fissare il fascio di luce per lunghi periodi a distanza ravvicinata.
3. CARATTERISTICHE
• Mixaggio dei colori RGB
• Effetto strobo
• Dimmer elettronico 0-100%
• Microfono integrato
• Protocollo DMX-512
• DMX: 1 – 3 – 4 – 7 canali
• 4 Modalità Operative: Modalità musicale, controllo a distanza, modalità Master/Slave e
Controllo DMX
• Display digitale per Impostazione Indirizzo e Funzioni
• Grado di protezione IP20

4
4. SETUP
4.1 Montaggio
Questo apparecchio è progettato per essere montato su di un traliccio tramite una staffa
regolabile.
IMPORTANTE!!
I cavi di sicurezza devono sempre essere utilizzati. Il cavo
di sicurezza deve essere in grado di sostenere 10 volte il
peso dell’apparecchio.
4.2 Collegamento tra apparecchi

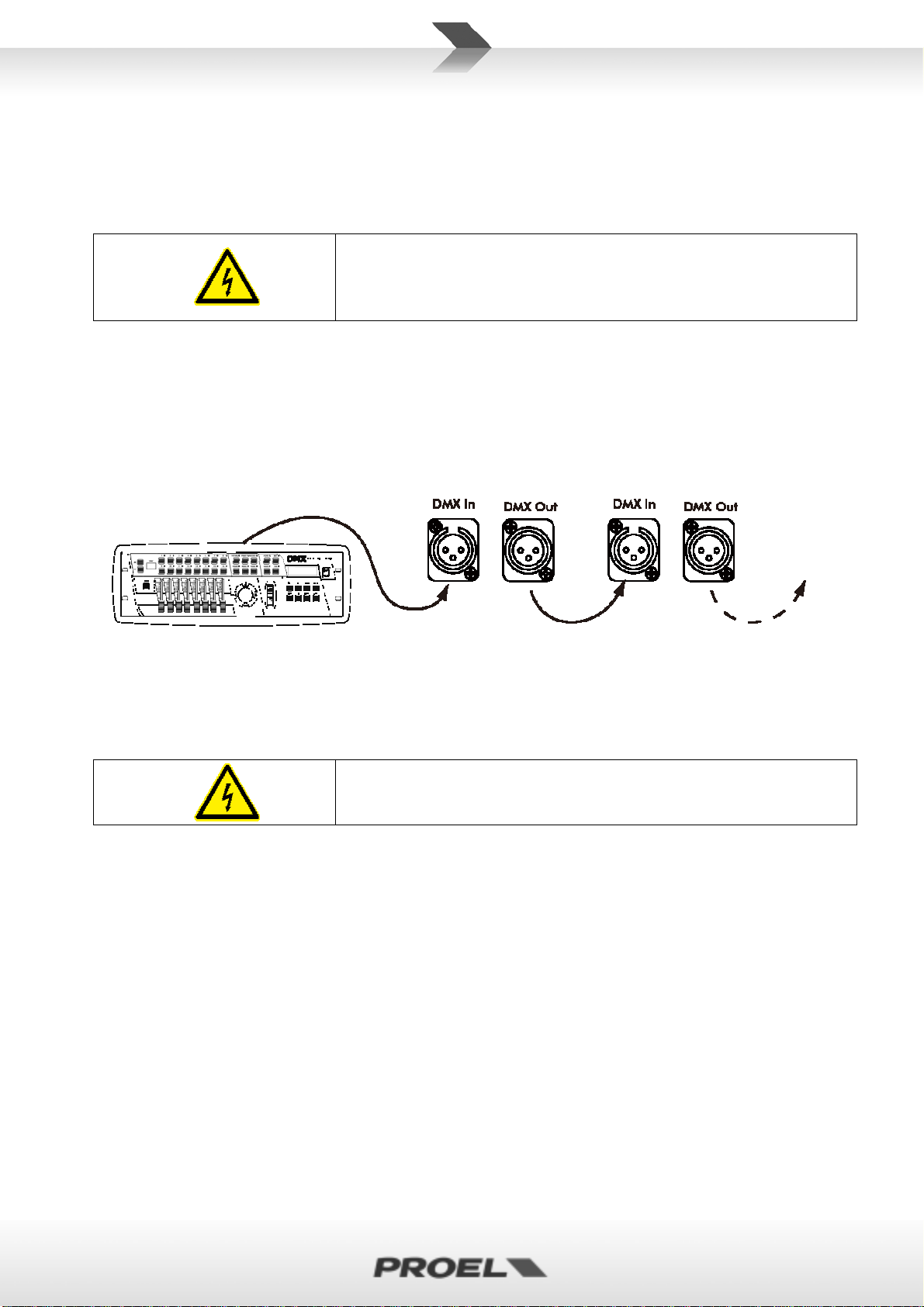

Per ottenere scene di luci con uno o più apparecchi utilizzando una centralina DMX-512 o
per scene sincronizzate con due o più apparecchi in modalità operativa master/slave, sono
necessari cavi DMX per collegare le unità dal DMX IN al DMX OUT.
4.3 Alimentazione AC
Questo apparecchio è progettato per funzionare a 100V ~ 240V, 50/60Hz.
Attenzione!!
Tutti gli apparecchi devono essere collegati ai circuiti con
un’adeguata messa a terra.

5
5. ISTRUZIONI PER L’UTILIZZO
5.1 Mappa del menu
ADDR 001 – 512
SOUD1 SEN1 … SEN9 Modalità musicale con cambia
colori e regolazione sensibilità
SOUD SOUD2 SEN1 … SEN9 Modalità musicale con strobo e
regolazione sensibilità
AUT1 SP01 … SP09 Modalità automatica 1 con
regolazione velocità
AUT2 SP01 … SP09 Modalità automatica 2 con
regolazione velocità
AUTO
AUT3 SP01 … SP09 Modalità automatica 3 con
regolazione velocità
CHND 7CH, 5CH, 4CH, 1CH Modalità canali DMX
RED 000 … 255 Regolazione manuale intensità
rosso
GREE 000 … 255 Regolazione manuale intensità
verde
BLUE 000 … 255 Regolazione manuale intensità
blu
STAT
STRO SR01 … SR09 Regolazione manuale velocità
strobo
COLO CO01 … CO19 Macro colori preimpostate
RENO ON / OFF Attivazione controllo remoto
SLAU SLA Modalità Slave

6
5.2 Modalità DMX
Modalità 1 canale
Canale Valore Funzione
1 000 – 255 Macro
Modalità 3 canali
Canale Valore Funzione
1 000 – 255 Rosso
2 000 – 255 Verde
3 000 – 255 Blu
Modalità 4 canali
Canale Valore Funzione
1 000 – 255 Dimmer
2 000 – 255 Rosso
3 000 – 255 Verde
4 000 – 255 Blu
Modalità 7 canali
Canale Valore Funzione
1 000 – 255 Dimmer
2 000 – 255 Rosso
3 000 – 255 Verde
4 000 – 255 Blu
5 000 – 255 Macro colori
6 000 – 255 Velocità macro colori
7 000 – 255 Strobo
5.3 Modalità Master / Slave
In questa modalità più unità possono essere collegate insieme come un unico sistema e
funzionare in modo sincronizzato.
• Utilizzare un cavo DMX per collegare insieme tutte le unità dal connettore DMX OUT a
DMX IN.
• Una unità deve essere impostata come Master, e questa unità Master deve funzionare in
modalità Auto, Sound o manuale. Le altre unità devono essere impostate in modalità
DMX.
• Far funzionare l’unità Master in modalità AUTO o Sound per far funzionare l’intero
sistema.

7
6. MANUTENZIONE
Per garantire ottime prestazioni, l’apparecchio deve essere pulito frequentemente.
Scollegare l’apparecchio dalla corrente e lasciarlo raffreddare. Utilizzare un aspirapolvere o
un compressore e una spazzola morbida o un panno per lenti per rimuovere la polvere
depositata sulla copertura di vetro.
7. SPECIFICHE TECNICHE
• Alimentazione: 100-240V, 50/60HZ
• LED: 18x3W, RGB 3 in 1
• Durata di vita: 80.000 ore
• Angolo del fascio di luce: 25°
• Potenza assorbita: 60W
• Modalità operative: Auto, Sound active, Master/slave, DMX512
• Regolazione elettronica della luminosità 0-100%
• DMX: 1 – 3 – 4 – 7 canali
• Display digitale per impostazione indirizzo e funzioni
• Controllo a distanza: distanza 5-10m
• Ingresso e uscita alimentazione per il rilancio
• Dimensioni: mm.265x210x120
• Peso: kg.2,1

8
1. UNPACKING
Thank you for purchasing the SLIM PAR 18. Every SLIM PAR 18 has been thoroughly tested
and has been shipped in perfect operating condition. Carefully check the shipping carton for
damage that may have occurred during shipping. If the carton appears to be damaged,
carefully inspect your fixture for any damage and be sure all equipment necessary to
operate the unit has arrived intact. In the event damage has been found or parts are missing,
please contact our customer support number for further instructions.
2. SAFETY INSTRUCTIONS
WARNING!!!
To reduce the risk of fire, electric shock, or injury to
persons, follow these important safety instructions:
 This product is intended for indoor use only!
 Always turn off, unplug power and allow fixture to cool before servicing.
 Ensure that fixture is properly grounded.
 Please keep this User Guide for future consultation.
 Always make sure that you are connecting to the proper voltage and that the line voltage
you are connecting to is not higher than that stated on decal or rear panel of the fixture.
 To prevent risk of fire or shock, do not expose fixture to rain or moisture.
 The unit must be installed in a location with adequate ventilation, at least 50cm from
adjacent surfaces. Be sure no ventilation slots are blocked.
 Always disconnect from power before servicing or replacing fuse.
 Make sure power cord is never crimped or damaged.
 Do not look into the beam from a distance of less than 40 cm (16 inches).
 Do not stare into the beam for extended periods at a short distance.
3. FEATURES
• RGB color mixing
• Strobe effect
• Dimmer 0-100%
• Integrated microphone
• DMX-512 protocol
• DMX: 1 – 3 – 4 – 7 channels
• 4 operating modes: Sound mode, remote controller, Master / Slave mode, DMX mode.
• Digital Display for Address and Function Setting
• IP rating: IP20

9
4. SETUP
4.1 Mounting
With adjustable bracket, this fixture is designed to be mounted on truss..
IMPORTANT!!
Safety cables must always be used. The safety cable must
be capable of holding 10 times the weight of the fixture.
4.2 Fixture linking
To run your light shows of one or more fixtures using a DMX-512 controller or to run
synchronized shows on two or more fixtures in master/slave operating mode, you need DMX
cables to link the units from DMX IN to DMX OUT.
4.3 AC Power
The fixture is designed to work on 100V ~ 240V, 50/60Hz.
Warning!!
All fixtures must be connected to circuits with a suitable
Earth Ground.

10
5. OPERATION INSTRUCTIONS
5.1 Menu map
ADDR 001 – 512
SOUD1 SEN1 … SEN9 Sound mode with color change
and sensitivity adjustment.
SOUD SOUD2 SEN1 … SEN9 Sound mode with strobe and
sensitivity adjustment.
AUT1 SP01 … SP09 Automatic mode 1 with speed
adjustment
AUT2 SP01 … SP09 Automatic mode 2 with speed
adjustment
AUTO
AUT3 SP01 … SP09 Automatic mode 3 with speed
adjustment
CHND 7CH, 4CH, 3CH, 1CH DMX channel mode
RED 000 … 255 Manual intensity of red
GREE 000 … 255 Manual intensity of green
BLUE 000 … 255 Manual intensity of blue
STAT
STRO SR01 … SR09 Manual adjustment of strobe
COLO CO01 … CO19 Color macros
RENO ON / OFF Remote control activation
SLAU SLA Slave mode

11
5.2 DMX mode
1 channel mode
Channel Value Function
1 000 – 255 Macro
3 channels mode
Channel Value Function
1 000 – 255 Red
2 000 – 255 Green
3 000 – 255 Blue
4 channels mode
Channel Value Function
1 000 – 255 Dimmer
2 000 – 255 Red
3 000 – 255 Green
4 000 – 255 Blue
7 channels mode
Channel Value Function
1 000 – 255 Dimmer
2 000 – 255 Red
3 000 – 255 Green
4 000 – 255 Blue
5 000 – 255 Color macros
6 000 – 255 Color macros speed
7 000 – 255 Strobe
5.3 Master / Slave mode
In this mode, multiple units can be linked together as one system and run in sync.
• Use DMX cable to link all the units together from DMX OUT to DMX IN connector.
• One unit is to be set as Master and this Master unit needs to work under Auto, Sound or
manual mode. Other units are to be set in DMX mode.
• Operate the Master unit in AUTO and Sound mode to run the whole system.

12
6. MAINTENANCE
To maintain optimum performance fixtures should be cleaned frequently. Unplug fixture from
power and allow the fixture to cool down. Use a vacuum or air compressor and a soft brush
to remove dust collected on the glass cover.
7. TECHNICAL SPECIFICATIONS
• Power supply: 100-240V, 50/60HZ
• LED: 18x3W, RGB 3 in 1
• LED lifespan: 80.000 hours
• Beam Angle: 25°
• Power consumption: 60W
• Operation modes: Auto, Sound active, Master/slave, DMX512
• Electronic dimming 0-100%
• DMX: 1 – 3 – 4 – 7 channels
• Digital Display for Address and Function Setting
• Remote control: 5-10m distance
• Power input and power output for link
• Dimensions: mm.265x210x120
• Weight: kg.2,1
