ProLights EVO128CYC User manual

ENIT
Manuale Utente
User Manual
EVO128CYC
STAGE&THEATRE LED

REV.001-05/13
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

3
EVO128CYC
• EVO128CYC
• Staa di ssaggio
• Cavo di alimentazione
• Manuale utente
Contenuto dell'imballo:
INDICE Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Introduzione
1. 1 Descrizione
1. 2 Speciche tecniche
1. 3 Elementi di comando e di collegamento
2 Installazione
2. 1 Montaggio
3 Funzioni e impostazioni
3. 1 Funzionamento
3. 2 Impostazione base
3. 3 Struttura menu
3. 4 Funzionamento in modalità automatica
3. 5 Modalità Master/Slave
3. 6 Collegamento
3. 7 Congurazione canali DMX
3. 8 Modalità DMX
3. 9 Impostazione dell'indirizzo di start
3. 10 Collegamenti della linea DMX
3. 11 Costruzione del terminatore DMX
3. 12 Tabella canali DMX
3. 13 Congurazione Static
3. 14 Editing programmi personalizzati
3. 15 Funzioni speciali
3. 16 Calibrazione
3. 17 Attivazione password
4 Manutenzione
4. 1 Manutenzione e pulizia del sistema ottico
4. 2 Sostituzione fusibile
4. 3 Risoluzione dei problemi
5 Appendice
5. 1 Vista esplosa
Certificato di garanzia
4
4
5
6
6
8
9
10
10
11
11
12
12
12
12
12
13
14
15
19
19
19
20
21
22
22
22
23

EVO128CYC
4
ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-
tanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato.Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiore ai 45°C oppure a -20°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.
• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-
siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel
paese di utilizzo.
• Installare l’unità in un luogo ben ventilato.
• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.
• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.
• I LED devono essere sostituiti se danneggiati o termicamente deformati.
• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-
vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

5
EVO128CYC
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-
te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi
dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia
è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-
rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;
provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni
diretti o indiretti eventualmente derivanti dalla difettosità.

EVO128CYC
6
- 1 - INTRODUZIONE
1.1 DESCRIZIONE
EVO128CYC è il più potente proiettore cyclorama con sorgente luminosa LED della sua categoria conce-
pito per aermarsi come una soluzione versatile ed eciente per la proiezione su fondali di teatri, sceno-
grae televisive e stage set per eventi.
EVO128CYC è equipaggiato con 128 LED RGBWA da 2W, per ottenere un’ampia gamma cromatica, otte-
nuta con sistema di miscelazione RGB, ed il controllo di saturazione e temperatura realizzabile attraverso
l’impiego dei LEDs bianco ed ambra (3200-10000K).
L’innovativo gruppo ottico con lenti e riettori di campo-largo (45x60°) favoriscono l’utilizzo di questo
cyclorama anche in prossimità della supercie da illuminare, senza il fenomeni indesiderati come la crea-
zione di ombre o sovrapposizioni di colore.
EVO128CYC ore inoltre 5 modalità di curve dimmer personalizzabili, per assicurare lineari transizioni di
fade e la compatibilità con i proiettori alogeni tradizionali.
1.2 SPECIFICHE TECNICHE
Sorgente luminosa e ottica
• 128 x 2W LED CREE RGBWA (32 rosso, 32 verde, 32 blu, 16 bianco, 16 ambra)
• Lumens: 7200
• Lux: 1793@2m
• Diodi LED ad alta ecienza, con colori più vividi e minore assorbimento energetico delle lampade
tradizionali
• Sistema di sintesi colore: miscelazione RGBWA (>16 milioni di colori) per possibilità cromatiche illimita-
te e controllo della temperatura di bianco
• Preset temperatura colore bianco: 3200K~10000K
• Angolo di proiezione: 45x60°
• Angolo di campo: 64°
• Durata media diodi LED: >50.000 ore
Funzionamento ed elettronica
• Diverse congurazioni DMX disponibili (2, 3, 4, 5, 7, 10, 11, 17 canali) per controllo avanzato o sempli-
cato
- 2 canali: Pix1, Pix2
- 3 canali: RGB
- 3 canali: HSV
- 4 canali: RGB, dimmer
- 5 canali: RGBWA
- 7 canali: RGBWA, dimmer, strobo
- 10 canali: RGBWA (indipendente per ogni modulo)
- 11 canali: RGBWA, dimmer, macro, strobo, auto, auto speed, dimmer curve
- 17 canali: Dimmer, dimmer ne, R, R ne, G, G ne, B, B ne, W, W ne, A, A ne, macro, strobe, auto,
autospeed, dimmer curve
• “Pixel control mode” per un controllo indipendente ogni singolo pannello LED
• Interfaccia di controllo mediante display LED per esecuzione dei programmi automatici, scelta dei co-
lori statici, memorizzazione di show personalizzati, calibrazione preset colori

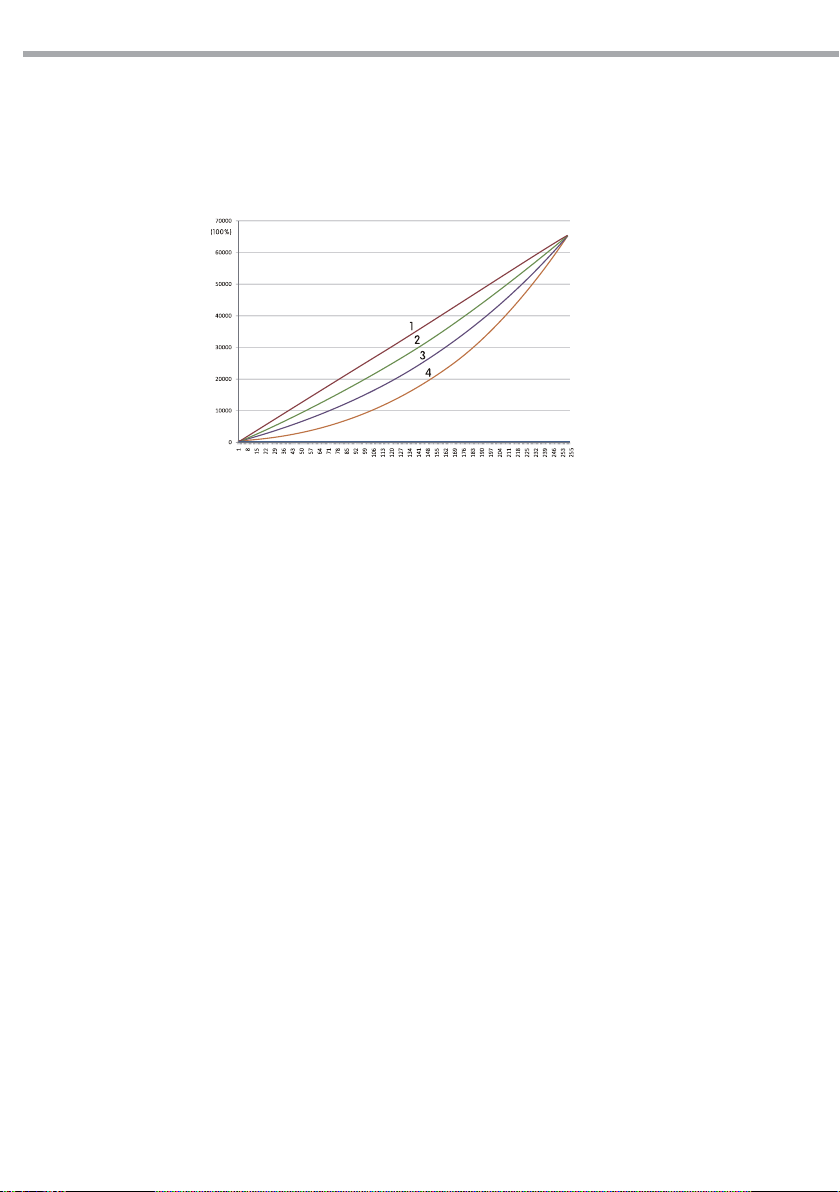

• Regolazione curva dimmer: 5 congurazioni selezionabili
• Modalità Master/Slave con più unità collegate
• Passaggio lineare“step less”dei valori sui canali DMX

7
EVO128CYC
• Frequenza dei diodi anti-icker (>400Hz)
• Silenziosità di funzionamento, rareddamento con ventole silenziate e struttura disegnata per avere
una dissipazione a convezione naturale
Corpo e alimentazione
• Rareddamento ad aria ltrata forzata con ventole silenziate
• Grado di isolamento: IP20
• Sistema meccanico in metallo per la regolazione individuale e simultanea dei blocchi LEDs
• Regolazione individuale blocchi LEDs: -10°/+90°
• Supporti ganci omega inclusi per applicazioni in sospensione del proiettore
• Connessioni Input/Output: Neutrik Powercon, XLR 3p/5p
• Cavi di alimentazione (shuko) e segnale (xlr-3p) inclusi
• Doppia staa per il ssaggio in sospensione e per il posizionamento del proiettore da terra
• Alimentazione: 100-240V 50/60Hz
• Condizioni di esercizio: -20/45°
• Output alimentazione per connessione di più unità in serie: no a 5 proiettori a 230V
• Consumo ad emissione massima: 240W
• Peso: 14,33 kg
• Dimensioni (LxAxP): 622x327x310 mm

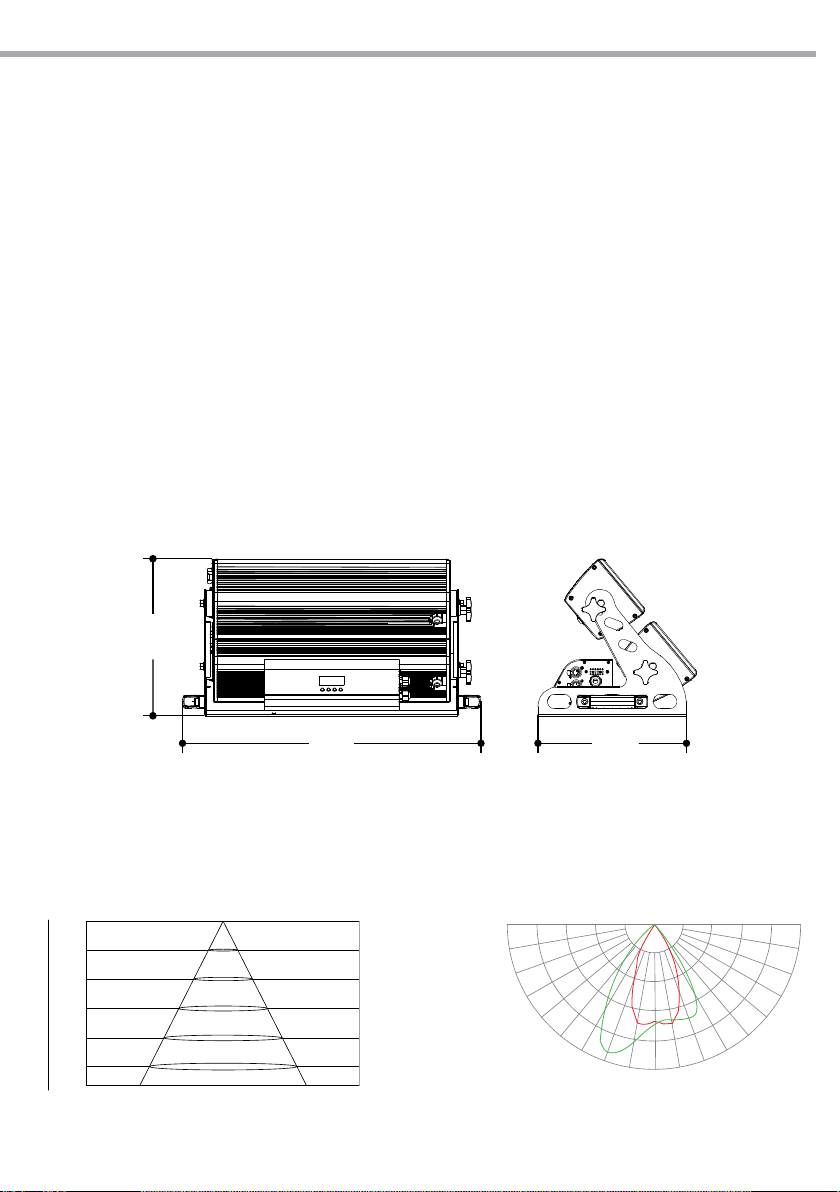

Fig.1
Diagramma di luminosità
Fig.2
327
622 310
Illuminance at a Distance
55°
2.0m
4.0m
6.0m
8.0m
10.0m
2.1m
4.2m
6.3m
8.5m
10.6m
Eavg/Emax Beam Angle: 55.8° Beam Width
1163/1793lx
291/448lx
129/199lx
73/112lx
47/72lx
Light Intensity Distribution (55°)
—Vert. Intensity (cd)
—Hori. Intensity (cd)
-60 60
-30 30
0
Average Beam Angle ( 50% ) : 55.8°
90
-90
3400
5100
6800
8500
1700

EVO128CYC
8
MENU ENTER UP DOWN

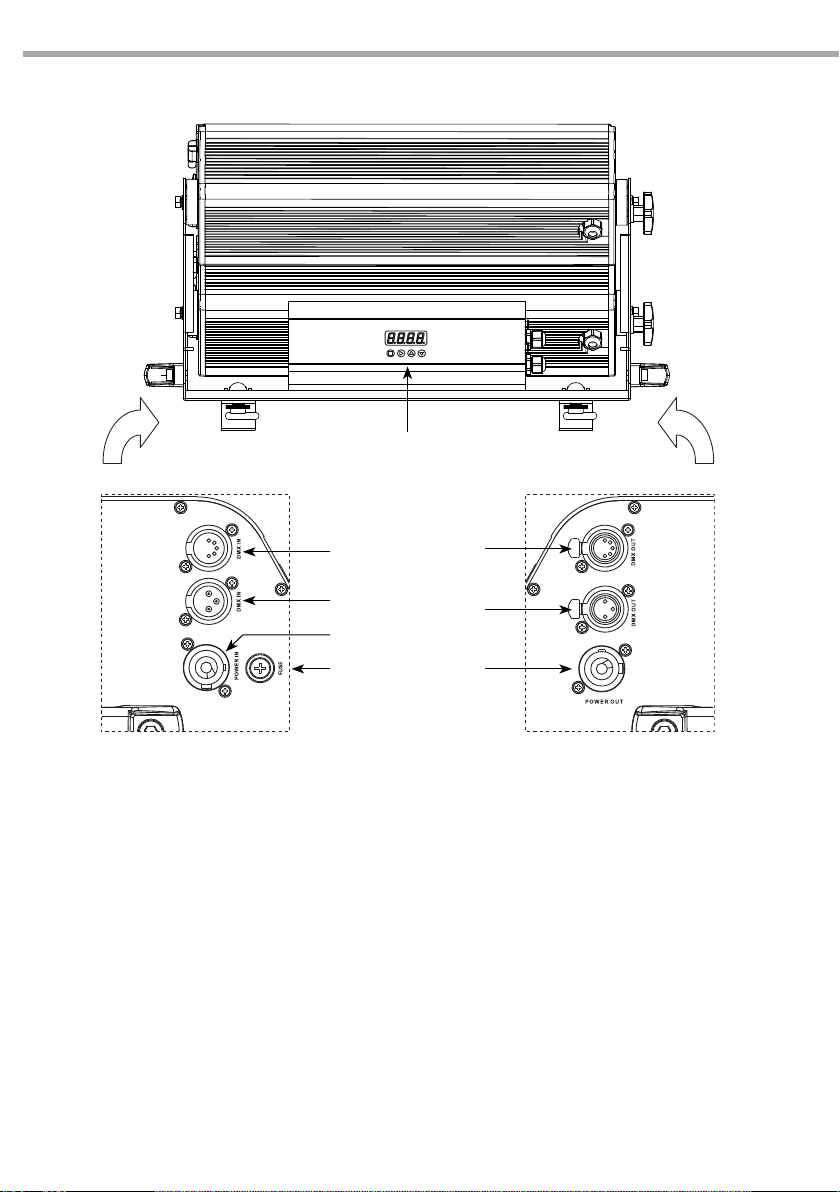

Fig.3
1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO
1. PANNELLO DI CONTROLLO con display e 4
pulsanti per accesso e gestione delle diverse
funzioni.
2. DMX IN (XLR a 5 poli):
1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C;
3. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +
4. POWER IN (connettore di potenza Neutrik) per
il collegamento ad una presa di rete (100-240V
50/60Hz) tramite il cavo rete in dotazione.
1
26
37
85
4
Vista posteriore
5. ALLOGGIAMENTO FUSIBILE in caso di rottura
del fusibile, sostituire sempre con uno dello
stesso tipo e dello stesso valore.
6. DMX OUT (XLR a 5 poli):
1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C;
7. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +
8. POWER OUT (connettore di potenza Neutrik):
output alimentazione per connessione di più
unità in serie.

9
EVO128CYC
- 2 - INSTALLAZIONE

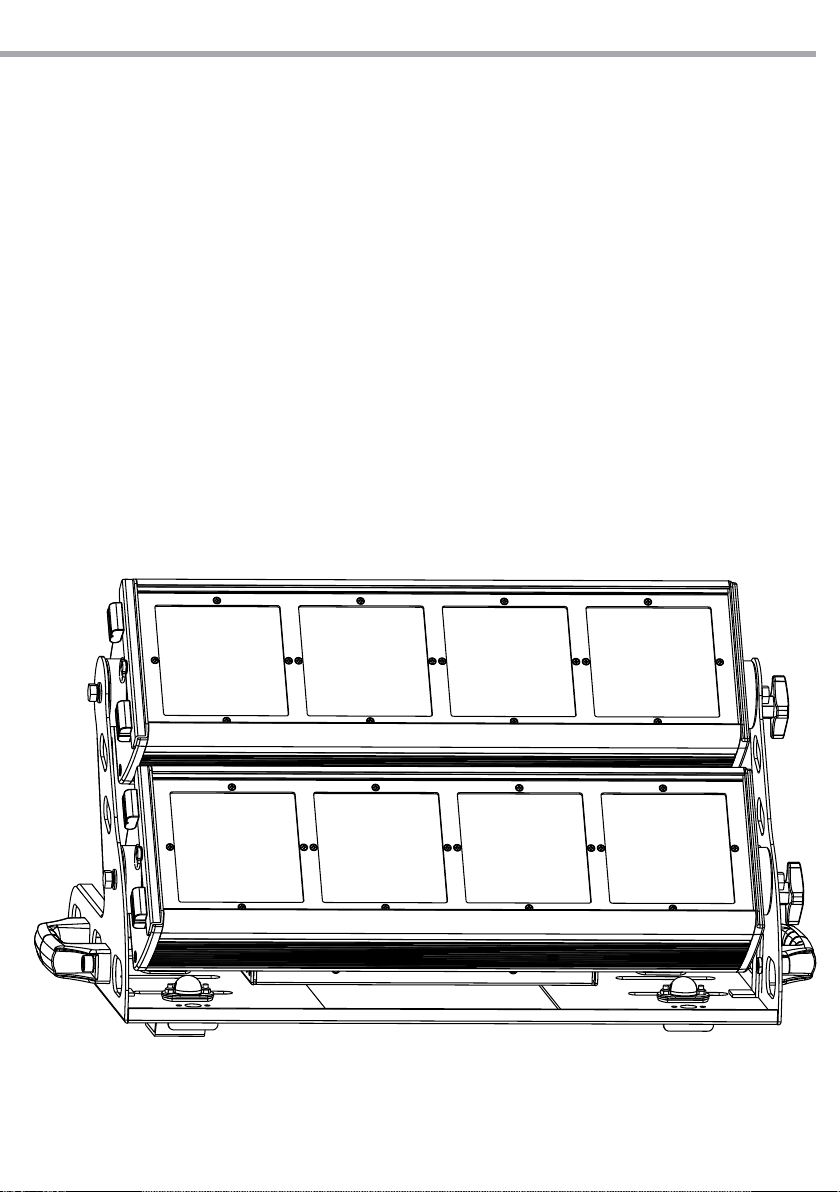

2.1 MONTAGGIO
EVO128CYC può essere collocato su un piano solido. Inoltre, grazie ai fori di ssaggio, l’unità può essere
montata anche a testa in giù, su una traversa (g.4). Per il ssaggio occorrono dei supporti robusti per il
montaggio.
Come si vede nell’illustrazione, i perni del sistema di aggancio rapido, dei supporti omega, sono da inserire
nelle apposite sedi del proiettore dove vengono bloccati con una rotazione in senso orario (no all’arresto).
L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso dell’unità.
Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.
• Fissare il proiettore attraverso gli appositi ganci ad una collocazione idonea.
• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in
particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-
rare i 20 cm.
• Orientare il proiettore attraverso il sistema meccanico per ottenere una regolazione del blocco LED.
Fig.4

EVO128CYC
10
- 3 - FUNZIONI E IMPOSTAZIONI
3.1 FUNZIONAMENTO
Per accendere l’ EVO128CYC, inserire la spina del cavo di alimentazione in una presa di rete (100-240V
50/60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonoma-
mente il suo programma. Per spegnere l’ EVO128CYC, staccare la spina dalla presa di rete. Per maggiore
comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.
3.2 IMPOSTAZIONE BASE

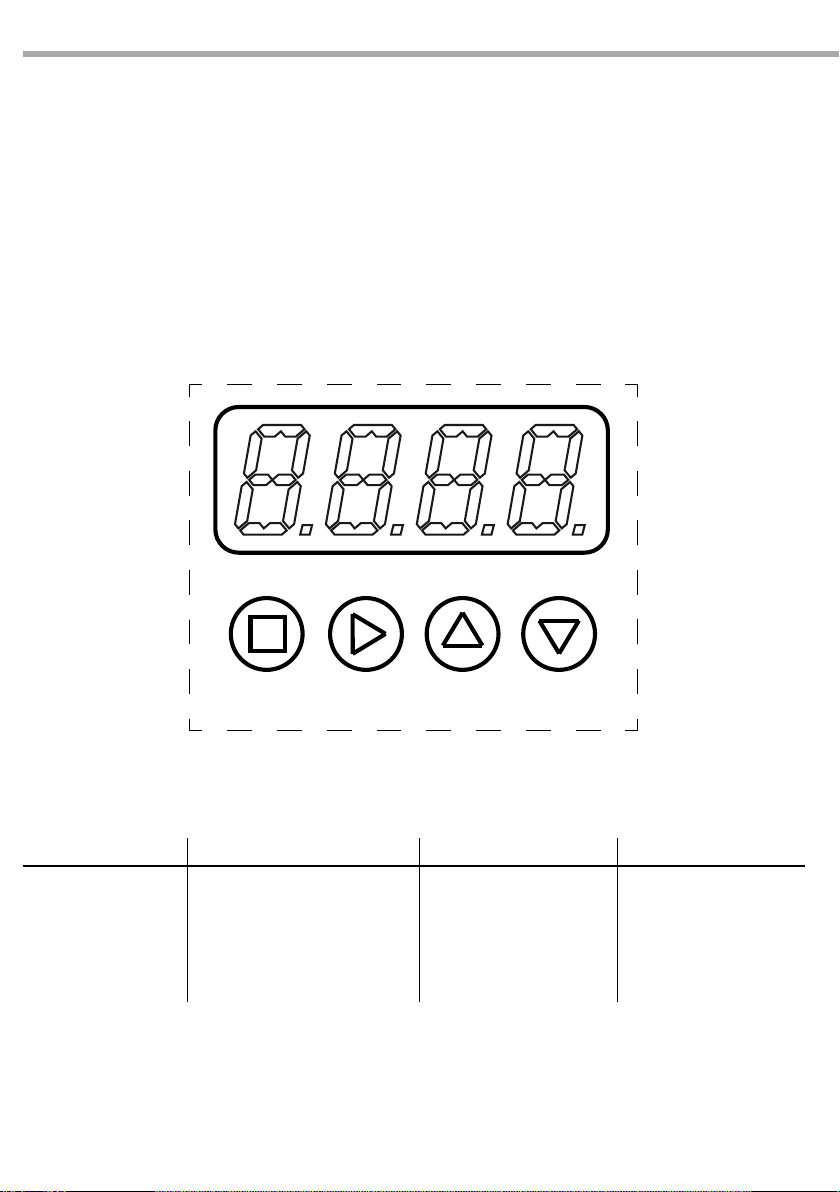

Il proiettore EVO128CYC dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di
controllo (g.5).
Fig.5
MENU ENTER UP DOWN
Per scorrere il menu
principale o tornare ad
una opzione del menu
precedente
Per entrare nel menu selezionato o
confermare il valore attuale della
funzione o l'opzione all'interno di
un menu
Per scorrere attraverso le
diverse funzioni in ordine
discendente o aumentare il
valore della funzione stessa
Per scorrere attraverso le
diverse funzioni in ordine
ascendente o diminuire il
valore della funzione stessa
MENU ENTER UP DOWN

11
EVO128CYC
3.3 STRUTTURA MENU
STAT
RED R.(000-255)
GREN G.(000-255)
BLUE b.(000-255)
WHIT W.(000-255)
AMBE A.(000-255)
STRB S.(0-20)
AUTO AT.01 ÷ AT.10 P.(0-255)
PR.01 ÷ PR.10
RUN DMX / SLAVE
ADDR D.(001-512)
PERS TOUR / TR16 / ARC.1 / AR1.D / ARC.2 / ARC.3 / AR3.D / AR3.S / HSV / PIX1 / PIX3
EDIT PR.01 ÷ PR.10
SC.01 RED, GREN,
BLUE, WHIT, AMBE,
STRB, TIME, FADE
R.(000-255), G.(000-255),
B.(000-255), W(000-255), A(000-255)
S.(0-20), T.(000-255), F.(000-255)
...
SC.30
SET
KEY ON/OFF
UPLd **** SEND OK
REST **** REST OK
COLR OFF/ RGBw / UC
dIMX DIM4 / DIM1 / DIM2 / DIM3 / OFF
CURV OFF / CV1 / CV2 / CV3
DERR SAVE/ BLAK
SLCK OFF/ON
STRB SPEC/CLAS
MCON SELF/MAST
CAL
(Password:
UP-DOWN
UP-DOWN)
****
CAL1 WH.01 ÷ WH.11
R.(000-255)
G.(000-255)
B.(000-255)
W.(000-255)
A.(000-255)
CAL2 RGBw
R.(000-255)
G.(000-255)
b.(000-255)
CALR **** OK
3.4 FUNZIONAMENTO IN MODALITÀ AUTOMATICA
Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma
Show autonomamente:
• Premere il tasto MENU no a quando sul display non appare [AUTO], quindi premere il tasto ENTER per
confermare la scelta.
• Premere il tasto UP/DOWN per scorrere al programma desiderato da 1 a 10 (AT.01 - AT.10 o PR.01 - PR.10).
L’unità entrerà in modalità automatica mandando in esecuzione il programma selezionato.
IMPORTANTE - I programmi AT.01 - AT.10 sono completamente pre-programmati e non possono subire esse-
re modicati. Invece, i programmi PR.01 - PR.10 possono essere modicati nella modalità EDIT.
NOTA - Nella modalità automatica l’unità è MASTER.

EVO128CYC
12
3.5 MODALITÀ MASTER/SLAVE
Questa modalità consente di collegare in linea più unità EVO128CYC senza un controller. La prima unità
sarà impostata come master e le altre funzioneranno come slave con lo stesso eetto.
• Premere il tasto MENU no a quando sul display non appare [RUN], quindi premere il tasto ENTER per
confermare la scelta.
• Premere il tasto UP/DOWN e selezionare [SLAV] per impostare le unità come slave.
• Sull’unità MASTER selezionare il programma desiderato come indicato nel paragrafo 3.4
• Servirsi dei connettori DMX dell’EVO128CYC e di un cavo XLR per formare una catena di unità.
In certe condizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 14.
3.6 COLLEGAMENTO
Si possono collegare più unità anché tutte le unità secondarie abbiano lo stesso eetto luce dell’unità
principale (Master).
1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria
servendosi di un cavo XLR a 3 poli.
2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità
secondaria ecc.
3.7 CONFIGURAZIONI CANALI DMX
L’ EVO128CYC dispone di 11 congurazioni dei canali DMX a cui si può accedere dal pannello di controllo.
• Premere il tasto MENU no a quando sul display non appare [PERS], quindi premere il tasto ENTER.
• Attraverso il tasto UP/DOWN selezionare la congurazione dei canali DMX che si desidera [TOUR - TR16 -
ARC.1 - AR1.d - ARC.2 - ARC3 - AR3.D - AR3.S - HSV - PIX1 - PIX3]
Le tabelle a pagina 15 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia
DMX, l’unità possiede dei contatti XLR a 3-5 poli.
3.8 MODALITÀ DMX
• Per poter entrare nella modalità DMX; premere il tasto MENU no a quando sul display non appare
[RUN], quindi premere il tasto ENTER.
• Premere il tasto UP/DOWN e selezionare la modalità [DMX].
• Dal menu iniziale, per impostare il valore desiderato, entrare nella modalità [dMX] e selezionare il valore
desiderato [001-512]; tenere premuto per lo scorrimento veloce.
• Al termine dell’impostazione il valore verrà salvato automaticamente
NOTA - Quando il dispositivo opera nella modalità automatica la funzione [RUN] non è disponibile.
3.9 IMPOSTAZIONE DELL’INDIRIZZO DI START
Per poter comandare l’EVO128CYC con un’unità di comando luce, occorre impostare l’indirizzo di start
DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman-
dare la funzione del primo canale DMX, si deve impostare sull’EVO128CYC l’indirizzo di start 33. Le altre
funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con
indirizzo 33 di start e una congurazione a 17 canali DMX:
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
17 33 33-49 50 67 84

13
EVO128CYC

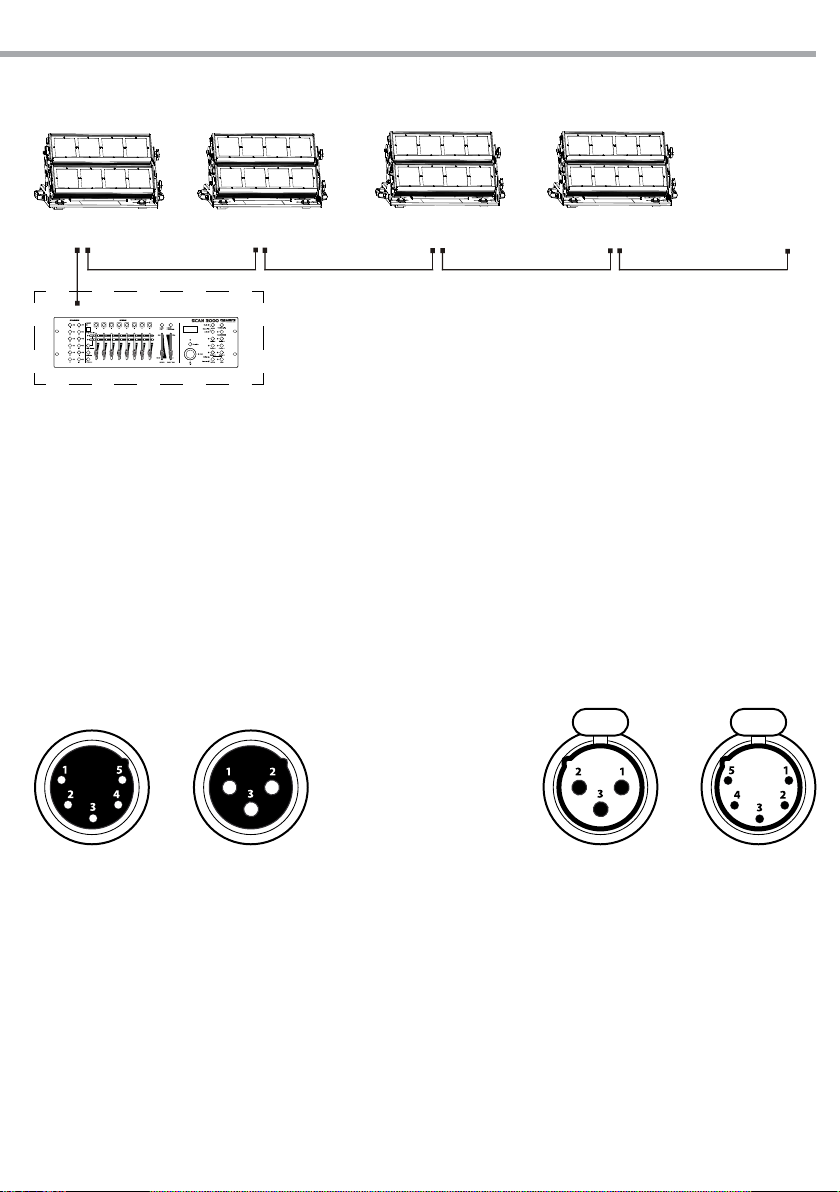

DMX Address: 33 DMX Address: 84DMX Address: 50 DMX Address: 67
DMX512 Controller
. . . . . . . . . . . .
Esempio di configurazione a 17 canali DMX (modalità TR16)
Fig.6
3.10 COLLEGAMENTI DELLA LINEA DMX
La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
DMX - OUTPUT
Presa XLR
DMX - INPUT
Spina XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
Pin4 : N/C
Pin5 : N/C
Fig.7
ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporte-
rebbe malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.
• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;
• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.
• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ulti-
ma unità una terminazione DMX.

EVO128CYC
14
3.11 COSTRUZIONE DEL TERMINATORE DMX
La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione
al segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3/5 pin, saldan-
do una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.
Esempio:
connettore XLR a 3 pin
Fig.8

15
EVO128CYC
Ch Function in TOUR mode Value
1MASTER DIMMER
000 - 100% 000 - 255
2RED
(CH9 select CUSTOM 01-10, CH2 CONTROLTIME) 000 - 255
3GREEN
(CH9 select CUSTOM 01-10, CH3 CONTROL FADE) 000 - 255
4BLUE
000 - 100% 000 - 255
5WHITE
000 - 100% 000 - 255
6AMBER
000 - 100% 000 - 255
7
COLOR MACRO+WHITE BALANCE
No function
Red 100%/Green Up/Blue 0%
Red Down/Green 100%/Blue 0%
Red 0%/Green 100%/Blue Up
Red 0%/Green Down/Blue 100%
Red Up/Green 0%/Blue100%
Red 100%/Green 0%/Blue Down
Red 100%/Green Up/Blue Up
Red Down/Green Down/Blue 100%
All LEDs 100%
White 1: 3200K
White 2: 3400K
White 3: 4200K
White 4: 4900K
White 5: 5600K
White 6: 5900K
White 7: 6500K
White 8: 7200K
White 9: 8000K
White 10: 8500K
White 11: 10000K
000 - 010
011 - 030
031 - 050
051 - 070
071 - 090
091 - 110
111 - 130
131 - 150
151 - 170
171 - 200
201 - 205
206 - 210
211 - 215
216 - 220
221 - 225
226 - 230
231 - 235
236 - 240
241 - 245
246 - 250
251 - 255
8
SPECIAL STROBE
No strobe
Strobe (slow to fast)
No strobe
Lightning strobe (slow to fast)
No strobe
Random strobe (slow to fast)
000 - 009
010 - 099
100 - 109
110 - 179
180 - 189
190 - 255
Ch Function in TOUR mode Value
8
CLASSIC STROBE
0Hz
1Hz
2Hz
3Hz
4Hz
5Hz
6Hz
7Hz
8Hz
9Hz
10Hz
11Hz
12Hz
13Hz
14Hz
15Hz
16Hz
17Hz
18Hz
19Hz
20Hz
000 - 009
010 - 019
020 - 029
030 - 039
040 - 049
050 - 059
060 - 069
070 - 079
080 - 089
090 - 099
100 - 109
110 - 119
120 - 129
130 - 139
140 - 149
150 - 159
160 - 169
170 - 179
180 - 189
190 - 199
200 - 255
9
AUTO
No function
AUTO 01
AUTO 02
AUTO 03
AUTO 04
AUTO 05
AUTO 06
AUTO 07
AUTO 08
AUTO 09
AUTO 10
CUSTOM 01
CUSTOM 02
CUSTOM 03
CUSTOM 04
CUSTOM 05
CUSTOM 06
CUSTOM 07
CUSTOM 08
CUSTOM 09
CUSTOM 10
000 - 040
041 - 050
051 - 060
061 - 070
071 - 080
081 - 090
091 - 100
101 - 110
111 - 120
121 - 130
131 - 140
141 - 150
151 - 160
161 - 170
171 - 180
181 - 190
191 - 200
201 - 210
211 - 220
221 - 230
231 - 255
TOUR
3.12 TABELLA CANALI DMX

EVO128CYC
16
Ch Function in TOUR mode Value
10 AUTO SPEED
Since the walking speed (slow to fast) 000 - 255
11
DIMMER SPEED
Return settings
Normal
DIM1
DIM2
DIM3
DIM4
000 - 009
010 - 029
030 - 069
070 - 129
130 - 189
190 - 255
Ch Function in TR16 mode Value
1MASTER DIMMER 000 - 255
2MASTER DIMMER FINE
(CH15selectCUSTOM01-10,CH2CONTROLTIME) 000 - 255
3RED
(CH15selectCUSTOM01-10, CH3 CONTROL FADE) 000 - 255
4RED FINE 000 - 255
5GREEN 000 - 255
6GREEN FINE 000 - 255
7BLUE 000 - 255
8BLUE FINE 000 - 255
9WHITE 000 - 255
10 WHITE FINE 000 - 255
11 AMBER 000 - 255
12 AMBER FINE 000 - 255
13
COLOR MACRO+WHITE BALANCE
No function
Red 100%/Green Up/Blue 0%
Red Down/Green 100%/Blue 0%
Red 0%/Green 100%/Blue Up
Red 0%/Green Down/Blue 100%
Red Up/Green 0%/Blue100%
Red 100%/Green 0%/Blue Down
Red 100%/Green Up/Blue Up
Red Down/Green Down/Blue 100%
All LEDs 100%
White 1: 3200K
White 2: 3400K
White 3: 4200K
White 4: 4900K
White 5: 5600K
White 6: 5900K
White 7: 6500K
000 - 010
011 - 030
031 - 050
051 - 070
071 - 090
091 - 110
111 - 130
131 - 150
151 - 170
171 - 200
201 - 205
206 - 210
211 - 215
216 - 220
221 - 225
226 - 230
231 - 235
TR16
CH Function in PIX1 Value
1P1 RED 0 - 100% 000 - 255
2P1 GREEN 0 - 100% 000 - 255
3P1 BLUE 0 - 100% 000 - 255
4P2 RED 0 - 100% 000 - 255
5P2 GREEN 0 - 100% 000 - 255
6P2 BLUE 0 - 100% 000 - 255
PIX1

17
EVO128CYC
CH Function in TR16 mode Value
15
CUSTOM 03
CUSTOM 04
CUSTOM 05
CUSTOM 06
CUSTOM 07
CUSTOM 08
CUSTOM 09
CUSTOM 10
161 - 170
171 - 180
181 - 190
191 - 200
201 - 210
211 - 220
221 - 230
231 - 255
16 AUTO SPEED
Since the walking speed (slow to fast) 000 - 255
17
DIMMER SPEED
Return settings
Normal
DIM1
DIM2
DIM3
DIM4
000 - 009
010 - 029
030 - 069
070 - 129
130 - 189
190 - 255
Ch Function in TR16 mode Value
13
White 8: 7200K
White 9: 8000K
White 10: 8500K
White 11: 10000K
236 - 240
241 - 245
246 - 250
251 - 255
14
SPECIAL STROBE
No strobe
Strobe (slow to fast)
No strobe
Lightning strobe (slow to fast)
No strobe
Random strobe (slow to fast)
CLASSIC STROBE
0Hz
1Hz
2Hz
3Hz
4Hz
5Hz
6Hz
7Hz
8Hz
9Hz
10Hz
11Hz
12Hz
13Hz
14Hz
15Hz
16Hz
17Hz
18Hz
19Hz
20Hz
000 - 009
010 - 099
100 - 109
110 - 179
180 - 189
190 - 255
000 - 009
010 - 019
020 - 029
030 - 039
040 - 049
050 - 059
060 - 069
070 - 079
080 - 089
090 - 099
100 - 109
110 - 119
120 - 129
130 - 139
140 - 149
150 - 159
160 - 169
170 - 179
180 - 189
190 - 199
200 - 255
15
AUTO
No function
AUTO 01
AUTO 02
AUTO 03
AUTO 04
AUTO 05
AUTO 06
AUTO 07
AUTO 08
AUTO 09
AUTO 10
CUSTOM 01
CUSTOM 02
000 - 040
041 - 050
051 - 060
061 - 070
071 - 080
081 - 090
091 - 100
101 - 110
111 - 120
121 - 130
131 - 140
141 - 150
151 - 160
CH Function in PIX3 Value
1P1 RED 0 - 100% 000 - 255
2P1 GREEN 0 - 100% 000 - 255
3P1 BLUE 0 - 100% 000 - 255
4P1 WHITE 0 - 100% 000 - 255
5P1 AMBER 0 - 100% 000 - 255
6P2 RED 0 - 100% 000 - 255
7P2 GREEN 0 - 100% 000 - 255
8P2 BLUE 0 - 100% 000 - 255
9P2 WHITE 0 - 100% 000 - 255
10 P2 AMBER 0 - 100% 000 - 255
PIX3

EVO128CYC
18
ARC.1
CH Function in ARC.1 Value
1RED 0 - 100% 000 - 255
2GREEN 0 - 100% 000 - 255
3BLUE 0 - 100% 000 - 255
HSV
CH Function in HSV Value
1HUE 0 - 100% 000 - 255
2SATURATION 0 - 100% 000 - 255
3VALUE 0 - 100% 000 - 255
AR1.d
CH Function in AR1.d Value
1MASTER DIMMER 000 - 255
2RED 0 - 100% 000 - 255
3GREEN 0 - 100% 000 - 255
4BLUE 0 - 100% 000 - 255
CH Function in ARC2 Value
1RED 0 - 100% 000 - 255
2GREEN 0 - 100% 000 - 255
3BLUE 0 - 100% 000 - 255
4WHITE 0 - 100% 000 - 255
ARC2
CH Function in ARC3 Value
1RED 0 - 100% 000 - 255
2GREEN 0 - 100% 000 - 255
3BLUE 0 - 100% 000 - 255
4WHITE 0 - 100% 000 - 255
5AMBER 0 - 100% 000 - 255
ARC3
CH Function in AR3.d Value
1MASTER DIMMER 000 - 255
2RED 0 - 100% 000 - 255
3GREEN 0 - 100% 000 - 255
4BLUE 0 - 100% 000 - 255
5WHITE 0 - 100% 000 - 255
6AMBER 0 - 100% 000 - 255
AR3.d
CH Function in AR3.S Value
1MASTER DIMMER 000 - 255
2RED 0 - 100% 000 - 255
3GREEN 0 - 100% 000 - 255
4BLUE 0 - 100% 000 - 255
5WHITE 0 - 100% 000 - 255
6AMBER 0 - 100% 000 - 255
7STROBE 2 000 - 255
AR3.S

19
EVO128CYC
3.13 CONFIGURAZIONE STATIC
Per impostare il bilanciamento personalizzato del rosso, verde, blue, bianco e ambra.
• Premere il tasto MENU per entrare nel menu principale, quindi premere il tasto UP/DOWN no a quan-
do sul display non appare [STAT], quindi premere il tasto ENTER.
• Selezionare il canale rosso, verde,blu, bianco o ambra (RED - GREN -BLUE - WHITE - AMBER) attraverso i tasti
UP/DOWN.
• Per confermare premere il tasto ENTER.
• Impostare i valori (000 - 255), attraverso i tasti UP/DOWN.
• Inne, impostare il valore [STRB] tra (0 - 20Hz) mediante i tasti UP/DOWN.
3.14 EDITING PROGRAMMI PERSONALIZZATI
Per eettuare le modiche dei programmi personalizzati procedere come segue:
• Premere il tasto MENU no a quando sul display non appare [EDIT], quindi premere il tasto ENTER per
confermare la scelta.
• Premere il tasto UP o DOWN per selezionare il programma da modicare da 1 a 10 [PR.01- PR.10].
• Per ogni programma è possibile modicare 30 scene, intervenendo sui valori del canale rosso [RED],
verde [GREN], blue [BLUE], bianco [WHITE], ambra [AMBE] modicando i valori della funzione strobo [STRB
00-20], time [TIME 000-255] e fade [FADE 000-255].
• I valori (ad esempio 000 - 255) possono essere selezionati attraverso il tasto UP/DOWN.
3.15 FUNZIONI SPECIALI
• Premere il tasto MENU e selezionare la voce [SET]; per confermare premere il tasto ENTER.
È possibile accedere alle seguenti funzioni:
NOTA - Le impostazioni di fabbrica relative alla password di accesso corrispondono alla combinazione dei
tasti UP + DOWN + UP + DOWN. Premere ENTER per confermare.
UPLOAD
• Selezionando la funzione [UPLd] è possibile caricare i programmi personalizzati dalla unità corrente
Master alle unità Slave. Per eseguire il trasferimento è necessario inserire la password che risulta
essere la stessa per l’accesso principale.
RESET
Selezionando la funzione [REST] è possibile ripristinare i valori di default.
COLOR
Selezionando la funzione [COLR] è possibile attivare/disattivare le modalità calibratura colore.
- Quando [RGB TO W] è selezionato, su RGB =255, 255, 255 il colore è visualizzato come calibrato nella
modalità CALIB2 (RGB TO W). Quando [COLOR] è impostato su [OFF], su RGB =255, 255, 255 il colore
non può essere regolato e l’uscita mostrerà la massima potenza.
- Quando [UC] è selezionato, i colori sono regolati secondo un preset universale standard.
DIMMER
Selezionando la funzione [dIMX] è possibile entrare nella modalità dimmer. In particolare, quando è
impostato su [OFF], l’RGBWA e il MASTER DIMMER sono lineari. Dim1/2/3/4 rappresentano invece diversi
valori di velocità nella modalità non lineare; [DIM1] è il valore più veloce mentre [DIM4] il più lento.
NOTA - Le impostazioni di fabbrica sono su [DIM4].

EVO128CYC
20
CURV
Selezionare la funzione [CURV], per regolare la forma della curva dimmer. Far riferimento al graco
riportato di seguito (g.9) per la caratteristica di ciascuna curva.
CURV dimming
1: OFF
2: CV1
3: CV3
4: CV4
Fig.9
DERR
Selezionare la funzione [DERR], per la gestione in caso di errore del segnale DMX.
- [SAVE] consente di salvare gli ultimi dati DMX in caso di errore del segnale DMX.
- [BLACK] consente di attivare la modalità blackout in caso di errore DMX.
SLCK
• Selezionando la funzione [SLCK] è possibile attivare o disattivare la password di accesso al menu di
impostazioni.
• Selezionare [ON] o [OFF] a seconda che si voglia, rispettivamente, abilitare o disabilitare la password.
Quando l’unità è impostata su ON, bisognerà immettere la password per accedere al menu impo-
stazioni.
STRB
• Il proiettore EVO128CYC dispone di due dierenti impostazioni della strobo: CLAS strobo e SPEC
strobo. Tali impostazioni sono valide sono nelle seguenti congurazioni DMX: Tour, AR2.S e TR16.
3.16 CALIBRAZIONE
• Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [CAL]; inserire la password di
accesso corrispondente alla combinazione dei tasti UP + DOWN + UP + DOWN. Premere ENTER per
confermare.
IMPOSTAZIONI BIANCO
Per impostare il bilanciamento personalizzato della temperatura colore bianco:
• Premere il tasto MENU, quindi premere il tasto UP/DOWN no a quando sul display non appare
[CAL1], poi premere il tasto ENTER.
• Selezionare uno delle 11 impostazioni colore bianco pre-programmate (WHITE01 - WHITE11).
