DIAMOND142L
ENTERTAINMENT
LASER EFFECT

REV.002-10/10

3
DIAMOND142L
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Tutte le speciche possono essere variate senza alcuna notica.
CONTENUTO DELL’IMBALLO:
• DIAMOND142L
• Cavo di alimentazione con spina
• Chiave (per safety switch) (2 p.zi)
• Connettore 2 poli per remote interlock
• Staa di ssaggio
• Manuale utente
INTRODUZIONE
Vi ringraziamo per aver scelto un prodotto PROLIGHTS.
DIAMOND142L è un proiettore laser realizzato con qualità
costruttivaesoluzionitecnicheingradodi unireperformance
di spessore e ampia essibilità nel controllo.
INDICE
Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Sicurezza laser e istruzioni operative
Informazioni generali
1 Descrizione e speciche tecniche
1. 1 Elementi di comando e collegamenti
1. 2 Descrizione
1. 3 Speciche tecniche
2 Installazione
2. 1 Montaggio
3 Funzioni e impostazioni
3. 1 Funzionamento
3. 2 Impostazione base
3. 3 Struttura del menu
3. 4 Funzionamento in modalità Stand Alone Show
3. 5 Impostazioni LED
3. 6 Modalità Slave
3. 7 Collegamento
3. 8 Modalità DMX
3. 9 Indirizzamento DMX
3. 10 Collegamenti della linea DMX
3. 11 Costruzione del terminatore DMX
3. 12 Tabella canali DMX
4 Manutenzione
4. 1 Pulizia sistema ottico e manutenzione
Certicato di garanzia
4
4
5
6
7
9
9
10
11
11
12
13
14
14
15
15
15
16
16
17
18

4DIAMOND142L
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto
recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa a
terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee
di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori
dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico solo per uso professionale.
• Il dispositivo è previsto solo per l’uso interno; evitare l’impiego in:
- luoghi soggetti ad elevata umidità dell’aria;
- luoghi a temperatura superiore ai 40°C o inferiori a 10°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente ma-
nuale, potrebbero vericarsi dai danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.
• Ogni persona coinvolta con l’installazione e la manutenzione di questo dispositivo deve essere qualica-
ta e seguire le istruzioni di questo manuale.
• Nell’eseguire qualsiasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza)
vigenti nel paese di utilizzo.
• È assolutamente necessario ssare l’unità per mezzo di una fune di sicurezza.
• La distanza minima tra il proiettore e le pareti circostanti deve essere superiore a 50cm e non devono
essere ostruite, in nessun caso, le aperture d’aerazione.
• Mantenere materiali inammabili ad una distanza di sicurezza dall’unità.
• Assicurarsi che l’interruttore POWER è impostato su posizione di OFF prima di collegare il dispositivo alla
rete elettrica.
• Non accendere il dispositivo e spegnerlo dopo brevi intervalli in quanto ciò ridurrebbe la vita del diodo
laser.
• Non guardare direttamente il fascio luminoso. Tenere presente che i veloci cambi di luce possono provo-
care attacchi d’epilessia presso persone fotosensibili o epilettiche.
ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

5
DIAMOND142L
Sicurezza laser e istruzioni operative
• Non utilizzare il proiettore laser senza lettura e comprensione sulla sicurezza laser e sulle istruzioni operative
contenute in questo manuale.
• Il raggio laser può causare danni permanenti agli occhi ed alla pelle.
• Non dirigere il raggio laser su persone o animali.
• Non dirigere il raggio laser su superci altamente riettenti come nestre, specchi e metalli lucidi. Anche la
riessione del laser può essere pericolosa.
• Non guardare mai l’apertura laser o i raggi laser.
• Non sottoporre l’uscita ottica (apertura), ai prodotti chimici di pulizia.
• Non utilizzare il proiettore laser se il corpo di alloggiamento è danneggiato o aperto, o se l’ottica appare in
qualche modo danneggiata.
• Non aprire mai l’alloggiamento del laser. I livelli di potenza del laser possono provocare lesioni alla pelle e
agli occhi.
• In alcuni Stati occorre sottostare a regole speciche per l’impiego di apparecchiature laser. Si prega di chie-
dere informazioni speciche, presso le autorità competenti, prima di adoperare il laser.
• Secondo le norme internazionali di sicurezza, il proiettore laser deve essere installato in modo che
il raggio laser presenta una distanza minima di 3 m dal pavimento se, sotto il raggio, si trattengono
delle persone. Tuttavia, il dispositivo può essere installato anche in modo che il raggio laser, in senso
orizzontale, sia ad una distanza minima di 2,5 m dalle persone.
IMPORTANTE!
L’unità deve essere installata in modo tale da escludere che si possa guardare direttamente nel raggio la-
ser. Anche una breve esposizione può provocare dei danni permanenti agli organi visivi. Si devono evitare
riessi involontari.
Il funzionamento di un laser di classe 3B è consentito solo se controllato da un operatore qualicato.
Per impedire l’utilizzo non autorizzato servirsi dell’interruttore a chiave.
Il presente laser, DIAMOND142L, è attribuito alla classe 3B e presenta le seguenti caratteristiche:
POTENZA MAX DEL LASER = 40mW LUNGHEZZA D’ONDA DEL LASER = 532nm (verde)
POTENZA MAX DEL LASER = 100mW LUNGHEZZA D’ONDA DEL LASER = 650nm (rosso)

6DIAMOND142L
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute“franco nostra sede”e viaggiano sempre a rischio e pericolo del distributore/cliente.
Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà
essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia è
avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite verica
sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia; provve-
de quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o
indiretti eventualmente derivanti dalla difettosità.
Le informazioni riportate in questo manuale sono state attentamente controllate.
Music & Lights S.r.l. non si assume, tuttavia, responsabilità derivanti da eventuali inesattezze.
I dispositivi laser con radiazioni accessibili recano etichette in modo da indicare:
- il segnale d’avvertimento laser;
- la classe di appartenenza del dispositivo laser unitamente all’indicazione cautelativa e di avvertimento
pertinente, nonché
- i dati di identicazione e i dati del tipo.
LASER RADIATION
AVOID EXPOSURE TO THE BEAM
CLASS 3B LASER PRODUCT
LASER APERTURE
LASER RADIATION
LASER EMISSION DATA
Laser Classication Class 3B
Green Laser Medium DPSS Nd:YVO4, 532nm
Red Laser Medium LD GaAlAs 650nm, typical
Beam Diameter <5mm at aperture
Pulse Data All pulses < 4Hz (>0.25sec)
Divergence (each beam) <2 mrad
Divergence (total light) <160 degrees
Laser Power Red=100mW, Green=40mW

7
DIAMOND142L
LASER
APERTURE
142L
1
2
- 1 - DESCRIZIONE E SPECIFICHE TECNICHE
1.1 Elementi di comando e collegamenti
Fig.1
VISTA FRONTALE
1. STAFFA DI MONTAGGIO.
2. MANOPOLA DI FISSAGGIO per la staa di
montaggio.
3. APERTURA RAGGIO LED.
4. APERTURA RAGGIO LASER.
3 4

8DIAMOND142L
PANNELLO POSTERIORE
Fig.2
5
10
6 7 8 9
111213
15
16 14
5. REGOLATORE SENSITIVITY per la sensibilità in
caso di comando tramite la musica per mezzo
del microfono integrato.
6. MICROFONO per il comando tramite la
musica.
7. REGOLATORE ROTAZIONE LED.
8. SAFETY SWITCH per attivare/disattivare
il raggio laser (diodo laser). Per ragioni di
sicurezza assicurarsi che la chiave sia utilizzata
solo dall’operatore autorizzato.
9. INTERRUTTORE ON/OFF.
10. GND POINT usato per la messa a terra del
dispositivo.
11. POWER IN spina da pannello VDE per il
collegamento ad una presa di rete (100-
240~/50-60Hz) tramite il cavo di rete in
dotazione. Accanto la spina si trova il
portafusibile. Sostituire un fusibile difettoso
solo con uno dello stesso tipo.
12. REMOTE INTERLOCK per la connessione con
il sistema di blocco d’emergenza (opzionale).
13. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX-, 3 = DMX+
14. DMX OUT (XLR a 3 poli):
1 = massa, 2 = DMX-, 3 = DMX+
15. DISPLAY LED.
16. PANNELLO DI CONTROLLO con 4 pulsanti per
accesso e gestione delle diverse funzioni.

9
DIAMOND142L
1.2 Descrizione
Prestazioni ed evoluzione tecnologica sono tra le prerogative nella progettazione e nello sviluppo delle
novità Prolights. La serie Diamond di proiettori laser è la più recente evoluzione del segmento destinato al
settore dell’intrattenimento multimediale. Sviluppati per rispondere sia alle necessità dei professionisti più
esigenti che degli appassionati del settore, i nuovi laser Diamond sono realizzati con qualità costruttiva e
soluzioni tecniche in grado di unire performance di spessore a ampia essibilità nel controllo.
La serie comprende sia compatti proiettori mono-cromatici che professionali unità grache a 7 colori, otte-
nuti mediante miscelazione RGB.
Diversi per potenza e contenuti tecnologici, ciascuno dei laser Diamond consente la realizzazione di laser-
show d’impatto, dalla riproduzione di vettori e grache animate alla generazione di fondali scenograci,
no alla creazione di impressionanti sequenze e animazioni interamente in 3D.
I proiettori laser Diamond orono numerose possibilità di funzionamento: protocollo DMX, attivazione
musicale, Master/Slave, esecuzione automatica di articolati show pre-programmati e protocollo ILDA per il
controllo completo delle funzioni tramite i software compatibili ILDA.
I proiettori Diamond sono equipaggiati con i dispositivi previsti dalle normative di sicurezza, ciascuna unità
è dotata di interruttore di sicurezza con chiave.
1.3 Speciche tecniche
• Sorgente luminosa laser: diodo laser 40mW 532nm verde + 100mW rosso 650nm.
• Sorgente luminosa LED: Diodo LED RGB 3W.
• Emissione di radiazioni: Classe 3B.
• Angolo di proiezione: 160°.
• Modalità di controlllo: protocollo DMX512 con 8 canali di funzionamento, Master/Slave, automatico-
musicale con microfono incorporato, automatico con show preprogrammati.
• Gruppo LED e laser controllabili indipendentemente.
• Eetti: strobo, dimmer, rotazione.
• Software interno: gestione dal display LED a tre caratteri.
• Connessioni: ingresso/uscita XLR 3p.
• Sicurezza: conforme alle normative EN60825-1:1994, sistema di bloccaggio manuale con chiave e ingres-
so per pulsante di spegnimento di emergenza.
• Alimentazione: AC 230V, 50-60Hz.
• Consumo: 8W.
• Dimensioni (WxHxD): 230x230x190 mm.
• Peso: 2,3 kg.

10 DIAMOND142L
- 2 - INSTALLAZIONE
2.1 Montaggio
Il DIAMOND142L può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla
staa (g.3), l’unità può essere montata con versatilità su una traversa. Per il ssaggio occorrono dei sup-
porti robusti. L’area di collocazione deve avere una stabilità suciente a supportare almeno 10 volte il peso
dell’unità.
Inoltre, assicurarsi di rispettare tutte le avvertenze, in materia di sicurezza, per i dispositivi a raggio laser.
• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.
• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in
particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare
i 20 cm.
• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).
Fig.3
1
2

11
DIAMOND142L
- 3 - FUNZIONI E IMPOSTAZIONI
3.1 Funzionamento
Inserire la spina del cavo di alimentazione in una presa di rete (230V~ 50Hz). Accendere il DIAMOND142L,
con l’interruttore (9). Per azionare il raggio laser, inserire la chiave in dotazione nella serratura relativa (8) e
girare la chiave in posizione ON. Quando il laser è acceso, il display LED (15), sul pannello posteriore, mostra
l’ultima modalità di funzionamento confermata con il tasto ENTER.
L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo
programma.
ATTENZIONE. Il raggio laser viene emesso entro 5 secondi dall’accensione dell’unità. Inoltre, il funzionamen-
to di un laser di classe 3B è consentito solo se controllato da un operatore qualicato.
• Il proiettore laser non è progettato per un utilizzo continuato. Al ne di ottimizzare la vita del dispositivo
eettuare regolari pause durante il funzionamento.
• Non accendere e spegnere l’unità in brevi intervalli di tempo.
• Disconnettere l’unità quando non è utilizzata per lunghi periodi di tempo.
• In caso di gravi problemi di funzionamento, smettere di usare il dispositivo e contattare immediatamen-
te un centro di assistenza tecnica autorizzato.
3.2 Impostazione base
Il laser DIAMOND142L dispone di un display LED e 4 pulsanti per accesso alle funzioni del pannello di con-
trollo (g.4).
Fig.4
[FUNC]
[ENT]
[UP]
[DOWN]
Per scegliere la modalità di funzionamento del laser.
Per confermare o modicare tutte le impostazioni del pannello di controllo.
Per cambiare la modalità di funzionamento, le impostazioni o l’indirizzo DMX.

12 DIAMOND142L
FUNC
UP
DOWN
ArA
ASr
AFd
ASd
SrA
SSr
SFd
SSd
ENTER
LEd
Loo
UP
DOWN
rAn
-r-
-Y-
-C-
-G-
-b-
ENTER
-P-
-W-
SLA ENTER
UP
DOWN
000
512
ENTER
3.3 Struttura del menu

13
DIAMOND142L
3.4 Funzionamento in modalità Stand Alone Show
In questa modalità l’unità è impostata come Master. Nella modalità Stand Alone l’unità può svolgere il suo
show autonomamente.
• Premere il tasto FUNC no a quando il display non appare [ArA ] (g. 5).
• Per confermare premere il tasto ENT. L’unità entrerà nella prima modalità automatica.
Per scegliere una modalità automatica diversa:
• Premere il tasto FUNC. Il display mostrerà la modalità sopra citata lampeggiando.
• Utilizzare i tasti UP e DOWN per selezionare la modalità desiderata e premere il tasto ENT per confermare.
Le modalità disponibili sono riportate nella seguente tabella:
Fig.5
DISPLAY STAND ALONE MODE LASER EFFECT
Mixed laser eect Auto show with rAndom order
Auto mixed Slow laser eect with random order
Auto Fast dots laser eect
Auto Slow dots laser eect
Sound activated rAndom mixed laser eect
Sound activated Slow random mixed laser eect
Sound activated Fast moving dots laser eect
Sound activated Slow moving dots laser eect

14 DIAMOND142L
Nelle modalità “Sound”, lo show è controllato dal segnale musicale in ingresso dal microfono integrato (6),
la cui sensibilità è regolata dalla manopola adiacente (5).
Per regolare la rotazione del LED servirsi della manopola (7) relativa. Quando essa si trova in posizione
centrale lo show è statico, altrimenti lo show è rotante verso destra o sinistra a seconda della direzione del
regolatore. All’avvicinarsi del regolatore agli estremi destro o sinistro, la velocità di rotazione aumenta.
3.5 Impostazioni LED
Nelle modalità LED l’unità consente di cambiare le impostazioni del fascio di luce del led.
• Premere il tasto FUNC no a quando sul display non appare una fra le modalità riportate nella tabella
seguente.
• Servirsi dei tasti UP e DOWN per selezionare l’impostazione desiderata.
• Premere il tasto ENT per confermare.

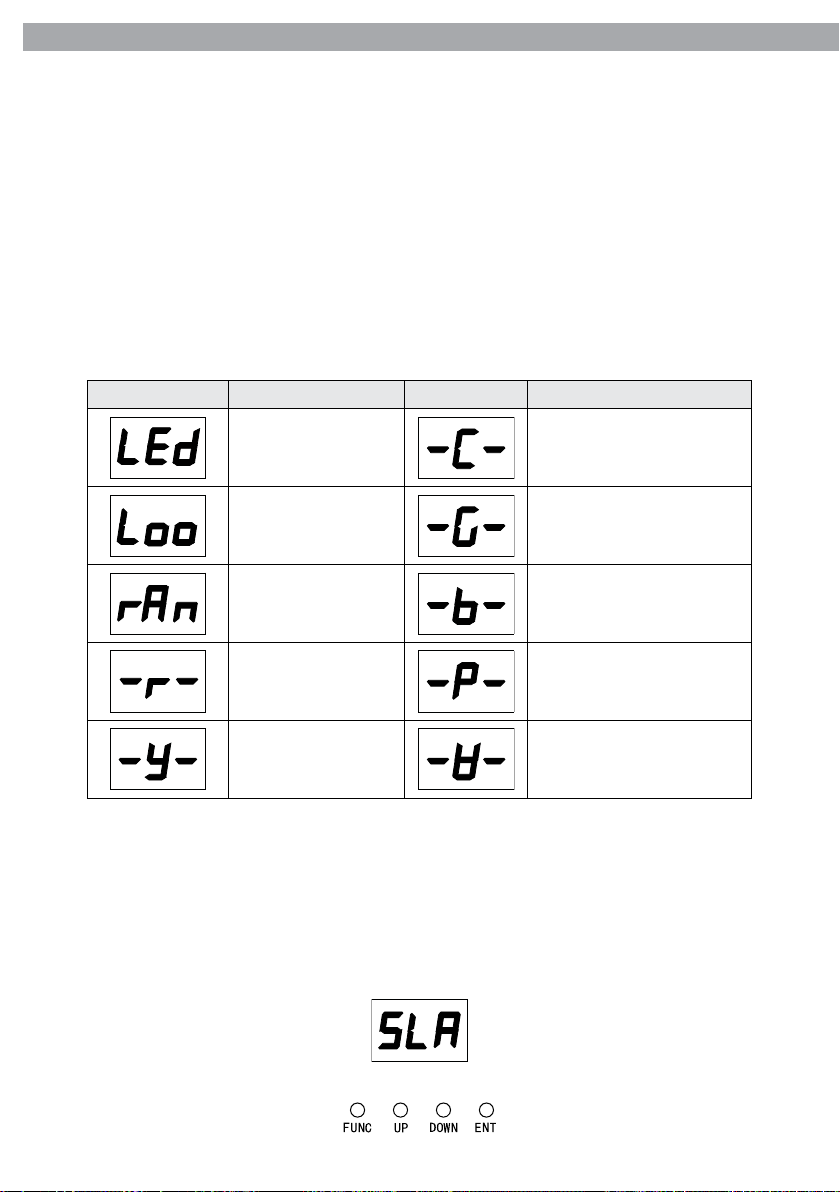

DISPLAY FUNCTION DISPLAY FUNCTION
LED Color Cyan
Color Looping Green
Color Random Blue
Red Purple
Yellow White
Fig.6
3.6 Modalità Slave
Questa modalità consente di collegare in linea più unità DIAMOND142L senza un controller. La prima unità
sarà impostata come master e le altre funzioneranno come slave con lo stesso eetto.
• Premere il tasto FUNC no a quando sul display non appare [SLA ] (g.6).
• Servirsi dei connettori DMX del DIAMOND142L e di un cavo XLR per formare una catena di unità. In certe
condizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 16.

15
DIAMOND142L
3.7 Collegamento
Si possono collegare più unità anché tutte le unità secondarie abbiano lo stesso eetto luce dell’unità
principale (Master).
1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria ser-
vendosi di un cavo XLR a 3 poli.
2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità se-
condaria ecc.
3.8 Modalità DMX
• Per poter entrare nella modalità DMX, premere il tasto FUNC no a quando sul display non appare l’in-
dirizzo DMX (g.7).
• Premere il tasto UP e DOWN per selezionare il valore desiderato (001 no a 512); tenere premuto invece
il tasto UP e DOWN per lo scorrimento veloce.
• Al termine dell’impostazione premere il tasto ENTER per confermare.
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
8 33 33-40 41 49 57
Fig.7
3.9 Indirizzamento DMX
Per poter comandare il DIAMOND142L con un’unità di comando luce, occorre impostare l’indirizzo di start
DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman-
dare la funzione del primo canale DMX, si deve impostare sul DIAMOND142L l’indirizzo di start33. Le altre
funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con
indirizzo 33 di start.

16 DIAMOND142L
3.10 Collegamenti della linea DMX
La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
1
3
21 2
3
DMX - OUTPUT
Presa XLR
DMX - INPUT
Spina XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comportereb-
be malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.
• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;
• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.
• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ultima
unità una terminazione DMX.
3.11 Costruzione del terminatore DMX
La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al
segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 5 pin o 3 pin,
saldando una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.
1 2
3
120 Ω
2
3
1
Esempio:
connettore XLR a 3 pin

17
DIAMOND142L
3.12 Tabella canali DMX
Channel Function in the 9 channel mode DMX value
1
Operating mode
Laser turned o
Mixed laser eect Auto show with rAndom order
Auto mixed Slow laser eect with random order
Auto Fast dots laser eect
Auto Slow dots laser eect
Sound activated rAndom mixed laser eect
Sound activated Slow random mixed laser eect
Sound activated Fast moving dots laser eect
Sound activated Slow moving dots laser eect
DMX Mode
000-025
026-050
051-075
076-100
101-125
126-150
151-175
176-200
201-225
226-255
2
Rotation speed and
direction
Anti-clockwise Rotation
Stop
Clockwise Rotation
000-075
076-150
151-255
3
Librate Librating Range 000-255
4
Flash
Stop
Flash
000-005
006-255
5
Color Mode
Block Out
Green O, Strobed Red
Red O, Strobed Green
Alternately Strobed Red & Green
Red On, Strobed Green
Green On, Strobed Red
Both Red and Green Strobed
000-036
037-072
073-108
109-144
145-180
181-216
217-255
6
Strobe
NO strobe
Fast to Slow
000-127
128-255
7
LED color mode
No strobe
White
Purple
Blue
Cyan
Green
Yellow
Red
Looping Color Strobing
Random Color Strobing
000-025
026-050
051-075
076-100
101-125
126-150
151-175
176-200
201-225
226-255
8
LED strobe
NO Strobe
Fast to Slow
000-003
004-255

18 DIAMOND142L
- 4 - MANUTENZIONE
4.1 Pulizia sistema ottico e manutenzione
• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non
qualicato.
• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.
• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e
non devono essere corrose.
• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere total-
mente esenti da qualsiasi deformazione.
• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediata-
mente nel momento in cui anche un piccolo problema viene rilevato.
• L’interno del dispositivo deve essere pulito ogni anno utilizzando un aspirapolvere o un getto d’aria.
• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere, fumo
e altre particelle. Solo così la luce può essere irradiata con la luminosità massima. Per la pulizia usare un
panno morbido pulito e un detergente per vetri come si trovano in commercio. Quindi asciugare le parti
delicatamente.
Attenzione: consigliamo che la pulizia interna sia eseguita da personale qualicato!
