Proline PMC66SS-N User manual

BEDIENING EN INSTALLATIE
INSTRUCTIES VOOR VRIJSTAANDE
GECOMBINEERD KOOKTOESTEL
PMC66SS-N

Beste klant,
Dank u voor uw aankoop van een Proline gasoven.
De veiligheidsmaatregelen en aanbevelingen in deze instructies gelden
voor uw veiligheid en die van anderen.
Ze bieden ook een mogelijkheid om alle functies van uw toestel optimaal te
gebruiken.
Bewaar dit boekje in een veilige locatie. Het kan handig zijn in de toekomst,
voor u zelf of anderen indien u twijfels hebt over de bediening.
Dit apparaat mag enkel worden gebruikt voor het voorbestemde gebruik,
m.a.w. voor het huishoudelijk bereiden
van eetwaren. Ieder ander gebruik moet worden beschouwd als
ongeschikt en daarom gevaarlijk.
De fabrikant wijst iedere verantwoordelijkheid af bij schade veroorzaakt
door ongepast of incorrect gebruikt van het apparaat.

1
INHOUD
1- Presentatie en afmetingen van het product
2- Let op! Lees dit eerst voordat u aan de slag gaat
3- Installatie en voorbereidingen voor gebruik
4- Hoe uw toestel te gebruiken (kooktoestel)
5- Reiniging en onderhoud
6- ervice en transport

DEEL 1: PRESENTATIE EN AFMETINGEN VAN HET PRODUCT
Voors elling:
10
11
13
14 15
2
Onderdelenlijs :
1- Kookplaat deksel
2- Kookplaat
3- Bedieningspaneel
4- Ovendeur handvat
5- Lade deksel
6- teunvoet
7- Ovendeur
8- Ovenlade
9- Draadrooster
10- Verwarmingselement
bovenaan
11- Wok brander
12- Gemiddelde brander
13- Hulpbrander
14- Rooster kookplaat
15- Gemiddelde brander
MODEL Afmetingen (cm)
PMC66SS-N 60*60*85
12
1
2
3
4
56
7
8
9

3
DEEL 2: Le op! Lees di eers voorda u aan de slag gaa
BELANGRIJKE VOORZORGSMAA REGELEN EN AANBEVELINGEN
 Controleer na het uitpakken van het toestel of het niet beschadigd is.
Mocht u enige twijfels hebben, gebruik dan het toestel niet en raadpleeg uw verkooppunt of een
professioneel opgeleide specialist.
 Verpakkingsonderdelen (zoals plastic zakken, piepschuim, nagels, verpakkingsbandjes,
enz.) horen niet rond te slingeren binnen het bereik van kinderen, aangezien deze ernstige
verwondingen kunnen veroorzaken.
 Het verpakkingsmateriaal is recycleerbaar en draagt het recyclagesymbool.
 Probeer niet om de technische eigenschappen van het toestel te veranderen aangezien
dit kan leiden tot gevaarlijk gebruik van het toestel.
 Het toestel is ontworpen voor niet-professioneel huishoudelijk gebruik door particulieren.
 De producent kan niet verantwoordelijk worden gehouden voor schade of verwondingen
door onredelijk, onjuist of onbezonnen gebruik van het toestel.
 Wanneer u beslist het toestel niet te gebruiken (of beslist om een ouder model te vervangen),
is het belangrijk dat u, vooraleer u het toestel wegdoet, het toestel op een correcte manier
buiten werking stelt volgens de plaatselijke wetten. Indien u een oud toestel wegdoet met een
slot of een grendel op de deur, maak deze dan onbruikbaar om te vermijden dat kinderen
tijdens het spelen vast komen te zitten.
 Het toestel moet geïnstalleerd worden en de gas-/elektrische aansluitingen moeten gemaakt
worden door een bevoegde specialist in overeenstemming met de huidige plaatselijke
regelgeving en volgens de instructies van de producent.
IPS VOOR DE GEBRUIKER
 ýjdens en na het gebruiken van de kookplaat zullen bepaalde onderdelen heel heet worden.
Raak geen hete delen aan.
 Houd kinderen weg van de kookplaat wanneer deze in gebruik is.
 Zorg ervoor dat na gebruik de knoppen in de positie ? (off (uit)) staan en sluit de hoofdkraan
van de gastoevoer of de cilinderklep van het gas.
 Het is aan te raden dat de gaskraan gesloten is wanneer het toestel niet wordt gebruikt.
 De regelmatige smering van de gaskranen mag enkel gedaan worden door gespecialiseerde
vaklieden. Indien u moeilijkheden ondervindt bij het bedienen van de gaskranen, bel dan naar
de Dienst.
 Voor een reiniging- of onderhoudsbeurt moet de elektriciteit naar de kookplaat uitgeschakeld
worden.
Brandgevaar!
 Laat geen brandbaar materiaal achter op de kookplaat.
 Zorg ervoor dat de elektriciteitssnoeren van andere toestellen in de buurt van de kookplaat
niet in aanraking kunnen komen met de kookplaat.

Het gebruik van een gasfornuis veroorzaakt warmte- en vochtigheid in de kamer
waar het geïnstalleerd is. Zorg ervoor dat de keuken goed wordt verlucht: houd de
natuurlijke ventilatieopeningen open of installeer een mechanisch ventilatietoestel
(mechanische ventilator).
Langdurig intensief gebruik van het toestel kan bijkomende ventilatie vereisen,
bijvoorbeeld door het openen van een raam of meer efficiënte ventilatie; het niveau
van de mechanische ventilatie verhogen).
Bewaar geen ontvlambare materialen in de buurt van het toestel.
Let op de kabels van de andere elektrische apparaten die in werking zijn dicht bij het
apparaat zodat u de warme punten niet aanraakt.
Let erop dat de schakelaars op "0" staan wanneer het toestel niet in werking is.
Houd kinderen uit de buurt van de oven.
ijdens het gebruik wordt het toestel heet. Let erop dat u de warmte elementen in
de ovenholte niet aanraakt.
ijdens de grillmodus moet de ovendeur gesloten zijn.
Gebruik geen stoomreinigers om de oven kookplaten en de ovenholte te reinigen.
Het toestel mag niet worden gebruikt door kinderen of personen met verminderde
fysieke, gevoelsmatige of mentale capaciteiten, of met een gebrek aan ervaring
en kennis, tenzij zijn onder toezicht staan of instructies krijgen.
VOOR DE EFFICIENTIE EN VEILIGHEID VAN HET APPARAAT RADEN WE AAN DAT U STEEDS
DE ORIGINELE DELEN GEBRUIKT EN DAT U UITSLUITEND BEROEP DOET OP ONZE ERKENDE
TECHNICI IN GEVAL VAN NOOD.
4
BELANGRIJKE VOORZORGSMAA REGELEN EN AANBEVELINGEN VOOR HE
GEBRUIK VAN ELEK RISCHE OES ELLEN
Bij het gebruik van elektrische toestellen moeten een aantal elementaire regels in
acht worden genomen. In het bijzonder:
 raak het toestel nooit aan met natte handen of voeten;
 bedien het toestel niet met natte handen of voeten of wanneer u op blote voeten loopt;
 laat kinderen of gehandicapten niet zonder uw toezicht gebruik maken van het toestel.
De producent kan niet verantwoordelijk gehouden worden voor schade veroorzaakt door
ongeschikt, onjuist of onredelijk gebruik van het toestel.

DEEL 3: Ins alla ie en voorbereidingen voor gebruik
BELANGRIJK
 Het apparaat moet worden geïnstalleerd, gereguleerd en aangepast zodat het kan werken
met andere types gas door een GEK ALIFICEERDE INSTALLATEUR.
Het niet naleven van deze voorwaarde maakt deze garantie nietig.
De kookplaat mag enkel worden geïnstalleerd door een Gas-geregistreerde installateur.
Hij moet ook een gekwalificeerde elektricien zijn als het toestel een verbinding vereist met
het elektrisch netwerk.
Het toestel moet worden geïnstalleerd conform met de geldige regelgeving.
De installateurs moeten de huidige wetgeving naleven met betrekking tot ventilatie en de
verwijdering van uitlaatgassen.
Steeds de stekker van het toestel verwijderen voor u onderhoudswerken of reparaties uitvoert.
Het toestel moet in warmtebestendige eenheden worden geplaatst.
Deze tippen moeten in de keukenkasten worden ingebouwd van 00mm diep.
De wanden van de eenheid mogen niet hoger zijn dan het werkblad en moeten bestand
zijn tegen temperaturen van 75°C boven kamertemperatuur.
Installeer het toestel niet dicht bij ontvlambare materialen (bijv. gordijnen).
Luchtinvoergedeelte
min 100cm2
Luchtinvoergedeelte
min. 100cm2
Afbeelding 1 Afbeelding 2
5
VENTILATIEVEREISTEN
Het apparaat moet worden geïnstalleerd in een kamer of ruimte met een luchttoevoer in
conformiteit met BS 5440-2:2000.
Voor kamers met een volume van minder dan 5m3  permanente ventilatie van 100 cm2 vrije
zone is vereist.
Voor kamers met een volume van 5m3 en 10m3 is een permanente ventilatie van 50cm2 vrije
zone vereist, tenzij de kamer voorzien is van een deur die rechtstreeks uitgeeft op de
buitenlucht. In dit geval is geen permanente ventilatie vereist.
Voor kamers met een volume dat hoger is dan 10m3 is geen permanente ventilatie vereist.
NB. Ongeacht de grootte van de kamer, alle kamers waarin het apparaat wordt geplaatst
moeten direct uitgeven op de buitenlucht via een open venster of equivalent.
Indien er andere toestellen aanwezig zijn in dezelfde kamer die brandstoffen verbranden, moet
BS 5440-2:2000 worden geraadpleegd om de correcte hoeveelheid vast te stellen voor de
vrije zone ventilatievereisten.
De bovenstaande vereisten bieden de mogelijkheid een gasoven en grill te gebruiken indien
er andere gasbrandende toestellen aanwezig zijn in dezelfde kamer, raadpleeg een
gekwalificeerde ingenieur.

Kookfornuiskap
Min. 60 cm.
Min. 42 cm.
Min. 42 cm.
Min.75 cm(zonder deksel)
6
Luchtinvoergedeelte
min. 100cm
2
Kookfornuiskap
pijp
Luchtinvoergedeelte
min. 100cm
2
Elektrische ventilator
Afbeelding 3 Afbeelding 4
Afbeelding 5
GASINSTALLATIE BELANGRIJKE NOTA
Dit toestel wordt uitsluitend geleverd voor gebruik met AARDGAS en kan niet worden gebruikt
met een ander gas zonder wijziging.
Dit toestel wordt gefabriceerd voor conversie naar LPG. Om een LPG conversiekit aan te
kopen, kunt u contact opnemen op het nummer 0870 6052020.
INSTALLATIE & DIENSTREGELINGEN (VERENIGD KONINKRIJK)
Het is een wettelijke vereiste dat alle gasvereisten worden geïnstalleerd & onderhouden door
een deskundige persoon in overeenstemming met de huidige edities van de volgende normen
& regelgeving of de regelgeving die van toepassing is in de geografische regio waar ze worden
geïnstalleerd:
· Gasveiligheid (Installatie & gebruik) regelgeving
· Bouwreglementeringen
· Britse normen
· Reglementeringen voor elektrische installaties
De installatie en onderhoud van een gasproduct moet worden uitgevoerd door een correct
gekwalificeerd persoon met ervaring met het type product dat wordt geïnstalleerd of onderhouden
en die houder is van een geldig bekwaamheidscertificaat voor het uitgevoerde werk. Op dit
moment is het bekwaamheidsbewijs het Geaccrediteerde certificatieschema (ACS) of S/NVQ
dat werd uitgelijnd met het ACS.
Het is ook een vereiste dat alle bedrijven of zelfstandige installateurs lid zijn van een klasse
van personen die werd goedgekeurd door de Gezondheid en veiligheid uitvoerend orgaan.
Momenteel is het enige orgaan met een dergelijke goedkeuring het GAS SAFE register.
Het incorrect installeren van het toestel kan de garantie van de fabrikant nietig verklaren en
resulteren in een gerechtelijke vervolging onder de bovenvermelde regelgeving.

7
3.2 INSTALLATIE VAN OVEN
Opmerkingen:
Flexibele slangen kunnen worden gebruikt als de omgevingstemperatuur van de slang niet
hoger is dan 70°C. Deze slangen worden gefabriceerd in overeenstemming met BS669 deel
1 en moeten van de correcte constructie zijn voor het type gas dat wordt gebruikt.
Gasslangen ontworpen voor aardgas MOGEN NIE worden gebruikt voor de toevoer van LPG-
gas (LPG-gasslangen kunnen worden geïdentificeerd met een rode band of streep op de
rubberen externe laag van de slang).
De slang mag niet worden ingedrukt of gekneld of in contact komen met scherpe of schurende
randen.
Met een geschikte lekdetectie vloeistofoplossing (bijv. Rocol) moet iedere gasverbinding één
voor één worden gecontroleerd door de oplossing over de verbinding te wrijven.
De aanwezigheid van bellen wijst op een lek. Als een lek wordt opgemerkt, moet de fitting
worden aangedraaid en er moet opnieuw worden gecontroleerd op lekken.
BELANGRIJK!
Nooit een naakte vlam gebruiken om te testen op lekken.
3.3 VERSTELBARE POOTJES
De oven staat op vier instelbare voeten die kunnen worden bijgeregeld door ze met of tegen
de klok in te draaien. Regel deze voeten bij wanneer de oven wordt gepositioneerd op de
locatie waar hij wordt geïnstalleerd.
Zorg ervoor dat de oven waterpas en stabiel staat.
3.4 EEN GASSLANG EN CONTROLEREN OP LEKKAGE
Het gas van het toestel moet ook verbonden worden in overeenstemming met de standaard.
Het aangepaste gastype van het toestel moet bepaald worden volgens het typeplaatje op de
achterzijde van het apparaat. U vindt de informatie met betrekking tot het juiste gastype en
gepaste gasinjectoren terug op de technische gegevenstabel. Let er op dat de gastoevoerdruk
moet overeenstemmen met de waarden die op de technische gegevenstabel terug te vinden
zijn, zodat u de beste efficiëntie en het minste verbruik heeft. Indien de druk van verbruikt gas
anders dan deze waarden of wisselvallig is, moet een drukregelaar worden gemonteerd op
de toevoerbuis. Een geautoriseerde dienst moet worden geraadpleegd om deze
aanpassingen uit te voeren.

8

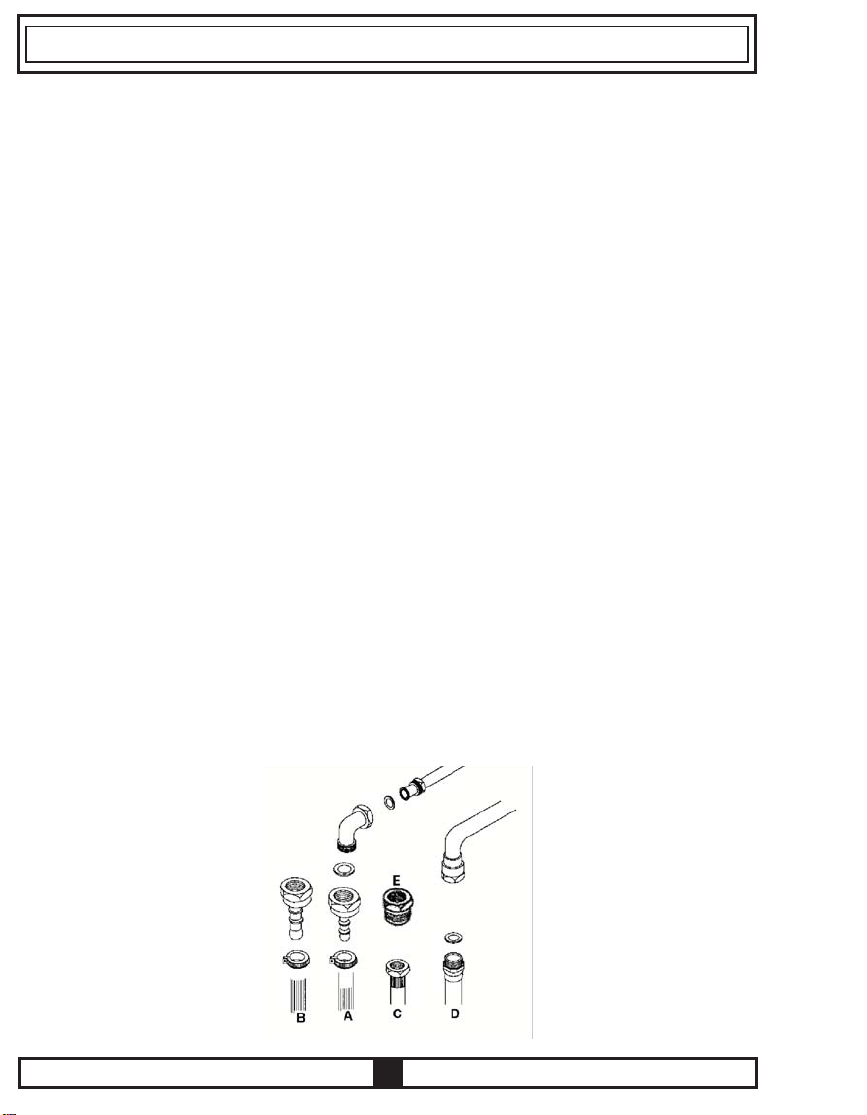

GASVERBINDING
De installatie van de gaskookplaat op aardgas of LPG-gas moet worden uitgevoerd door een
gas geregistreerde installateur. Installateurs moeten de voorzieningen van de praktijkcode van
de relevante Britse normen, het gas veiligheidsreglement en de bouwnormen strikt naleven.
(Schotland) (Consolidatie) Regelgeving uitgevaardigd door het Scottish Development Department.
De kookplaat wordt geleverd met een elleboogverbinding zoals in afbeelding 5.1 en wordt
aangepast om te werken met stadsgas.
INSTALLATIE OP AARDGAS
Installatie op aardgas moet conform zijn met de praktijkcode, etc. De toevoerdruk voor aardgas
is 20 mbar.
OPGELET!!!
Gebruik geen open vuur, zoals een lucifer, om een gaslek te zoeken omwille van het
ontploffingsgevaar.
FIG 6
OPGELET: Het gebruik van een gastoestel om etenswaren te bereiden, resulteert in de
productie van warmte, vocht en ontbrandingsproducten in de ruimte waarin het wordt
geïnstalleerd. Zorg ervoor dat de keuken goed geventileerd is, in het bijzonder als het toestel
wordt gebruikt. Houd de natuurlijke ventilatieopeningen open of installeer een mechanische
ventilatietoestel (mechanische ventilator).
OPGELET: Dit toestel dient uitsluitend om etenswaren te bereiden. Het mag niet worden
gebruikt voor andere doeleinden, bijvoorbeeld om een ruimte op te warmen.
