protech Skymate T0396 User manual

Instruction manual • Bouwhandleiding • Bauanleitung • Instructions de montage
version c: 17/03/05
Aerobatic aircraft for indoor & park flying
WARNING !
This R/C kit and the model you
will build is not a toy.
LET OP !
Deze bouwdoos van een
radiobestuurd model is geen
speelgoed.
ACHTUNG !
Dieser Bausatz eines
ferngesteurten Modells
ist kein Spielzeug.
ATTENTION !
Ce modèle R/C n’est pas
un jouet.
T0396

2•
Tools & items / Gereedschap & benodigdheden /
Outils et équipements / Werkzeuge und alles erforderliche
To assemble this model some tools are needed.
Voor het samenstellen van het model zijn er enkele gereedschappen nodig.
Zum Bauen dieses Modells sind einige Werkzeuge erforderlich .
Certains outils sont requis pour assembler ce modèle
MOTOR SET
#T0393.PS
• Use glue to assemble the parts.
• Gebruik lijm om de delen sa-
men te stellen.
• Benutzen Sie Klebstoff um die
Teilen zusammen zu bringen.
• Utiliser de la colle pour
l’assemblage des pièces.
• TO FIX RUDDERS
• MONTEREN VAN ROEREN
• MONTIEREN VOM RUDERN
• POUR FIXER LES GOUVERNES
• Sanden a 45° corner on the edge. Use tape on
both sides to fix it.
• Schuur een hoek van 45° op de rand. En gebruik
aan beide zijden kleefband om ze vast te kleven.
• Schleifen Sie einem 45° Ecke auf den Rand.
Verkleben Sie an die Zwei Seiten mit Klebeband.
• Poncer les arrêtes à 45°. Utiliser de l’adhésif sur
les deux côtés pour former les charnières.
Sharp hobby knife / Scherp hobby mes /
Couteau de modéliste / Scharfes Hobbymesser
Needle nose pliers / Bektang /
Pince à becs / Beißzange
Philips screw driver / Kruis schroevendraaier /
Tournevis Philips / Schraubendreher
Triangle / Geodriehoek /
Equerre à dessin / Winkel Scissors / Schaar / Ciseaux / Schere
Wire cutter / Draad stripper / Pince coupante /
Drahtzange
Tape / kleefband /
Bande adhésif / Klebeband
Solder iron / Soldeerbout / Fer à souder / Lötkolben
Drill / Handboor /
Perceuse à main / Handbohrer
Epoxy
Type Motor Battery Propeller Receiver ESC Servo
Sport MEGAX 370 6V
+ gearbox 6:1 + prop
# T0393.PS
9,6V Ni-MH 1050mAh # P8210
•
11,1V Li-Po 3S1P 1500mAh # LP131150
9x4,7
# PS9047
5-Ch Micro RX
# PRO5.35
# PRO5.40
20A w/ brake,
BEC
# PRO.20MPC
3x Sub micro
servo
# B1062
Performance
MEGAX Brushless
# MC28-3012
9,6V Ni-MH 1050mAh # P8210
•
11,1V Li-Po 3S1P 1500mAh # LP131150
9x4,7
# PS9047
5-Ch Micro RX
# PRO5.35
# PRO5.40
18A w/ brake
Brushless
# PRO.B18
3x Sub micro
servo
# B1062
MICRO SERVO
#B1062
BRUSHLESS MOTOR
#MC28-3012
Not included Not included Not included

• 3
Specifications / Specificaties /
Technische Daten / Spécifications
Length: 809 mm
Wing span: 794 mm
Wing area: 11,73 dm2
Powerset: T0393.PS
Flying weight: 370 g
Radio required:
4 ch radio with 3 x super micro
servos
Batterypack:
7,4V - 1050mAh Li-Po battery or
7 cell pack 1050 mAh Ni-MH
Lengte: 809 mm
Spanwijdte: 794 mm
Vleugelopp.: 11,73 dm2
Aandrijving: T0393.PS
Vlieg gewicht: 370 g
Radio besturing:
4 kanaals radio met 3 x super
micro servo’s
Batterij nodig:
7,4V-1050 mAh Li-Po batterij of
7 cellen 1050 mAh Ni-MH
Länge: 809 mm
Spannweite: 794 mm
Tragflügelinhalt: 11,73 dm2
Antrieb: T0393.PS
Fluggewicht: 370 g
Funkfernsteuerung:
4 Kanal Steuerung mit 3 x su-
permicro servor
Akku benötigt:
7,4V-1050 mAh Li-Po Akku oder
7 zellen1050 mAh Ni-MH
Longueur: 809 mm
Envergure: 794 mm
Surface de l’aile: 11,73 dm2
Moteur: T0393.PS
Poids en vol: 370 g
Radio requise:
Radio 4 voies avec 3 x servos
sub micros
Accus:
Accu Li-Po 7,4V-1050 mAh ou
7 éléments1 050 mAh NI-MH
Kit content / Inhoud van de bouwdoos /
Bausatzinhalt / Contenu de la boîte
A.Wheels
B.Landing gear
C.Pre-painted Depron parts
D.Control horns, wood parts
E.Hardwood 10x10x100mm
F.Carbon tube ø6x1000mm
G.Steering rod 1,5x1000mm
A. Roues
B. Train d’atterrissage
C. Parties en Depron
D. Guignols, pièces en bois
E. Bois dur 10x10x100mm
F. Tube carbone ø6x1000mm
G. Corde à piano 1,5mm
F
E
A
G
B
D
C
1
3
4
5
7
6
1
2
6
7
A.Wielen
B.Landingsgestel
C.Bedrukte Depron onderdelen
D.Roerhoorntjes, houten onder-
delen
E.Hardhouten ligger
10x10x100mm
F. Carbon buis ø6x1000mm
G.Stuurstangen 1,5x1000mm
A.Radern
B.Fahrwerk
C.Bedruckte Depron Unterteilen
D.Ruderhorn, Holzteile
E.Hardholz 10x10x100mm
F. Carbon ø6x1000mm
G.Gestangen 1,5x1000mm

4•
• TO FIX RUDDERS
• MONTEREN VAN ROEREN
• MONTIEREN VOM RUDERN
• POUR FIXER LES GOUVERNES
• Sanden a 45° corner on the edge. Use tape on
both sides to fix it.
• Schuur een hoek van 45° op de rand. En gebruik
aan beide zijden kleefband om ze vast te kleven.
• Schleifen Sie einem 45° Ecke auf den Rand.
Verkleben Sie an die Zwei Seiten mit Klebeband.
• Poncer les arrêtes à 45°. Utiliser de l’adhésif sur
les deux côtés pour former les charnières.
Parts list / Liste des pièces
90°
Fuselage
Wing / Aile
Surface
Depron parts / Chutes de Depron
N° Description Qty / Qté Material / Matériel
1 Wing / Aile 1 Depron 6mm
2 Fuselage, upper part / partie supérieure 1 Depron 6mm
3 Fuselage, lower part / partie inférieure 1 Depron 6mm
4 Fuselage, center section / partie centrale 1 Depron 6mm
5 Rudder / Gouverne de direction 1 Depron 6mm
6 Elevator / Gouverne de profondeur 1 Depron 6mm
7 Wheelpants / Carrenages de roue 4 Depron 6mm
8 Carbon tube for the elevator / Renfort de la profondeur 1 Carbon tube / Tube carbone ø6x85mm
9 Carbon tube for the wing / Renfort d’aile 1 Carbon tube / Tube carbone ø6x688mm
10 Controlhorns / Guignols 4 Wood / Bois
11 Push rods / Commande de gouverne 4 Steel / Métal ø1,5mm
12 Clips / Clips de sécurité 8 Plastic / Plastique
13 Aileron servo / Servo d’ailerons 1
Not included /Pas inclus
14 Elevator servo / Servo de profondeur 1
Not included /Pas inclus
15 Rudder servo / Servo de direction 1
Not included /Pas inclus
16 Motor mount / Longeron moteur 1 Hard wood -E /Bois dur - E 10x10x100mm
17 Motor + gearbox / Moteur + réducteur 1
Not included /Pas inclus
18 Landing gear / Train d’atterrissage 2 Steel - B / Métal - B
19 Landing gear mounts / Renforts du train d’atterrissage 6 Wood / Bois
Fixing the rudders / Fixation des gouvernes
Caution / Attention

• 5
Building instructions / Instructions de montage
INSTRUCTIONS
• Cut and glue the carbon tube in the wing. Cut and glue the carbon tube in the elevator.
• Cut out the ailerons and fix them with some tape (see fig.: Fixing the control planes).
• Assemble and glue the parts 1 - 3 - 6 together. Check the aligment (see fig.)
• Glue the parts 4 and 2. Install the rudder.
• Glue the motor mount to the fuselage (16).

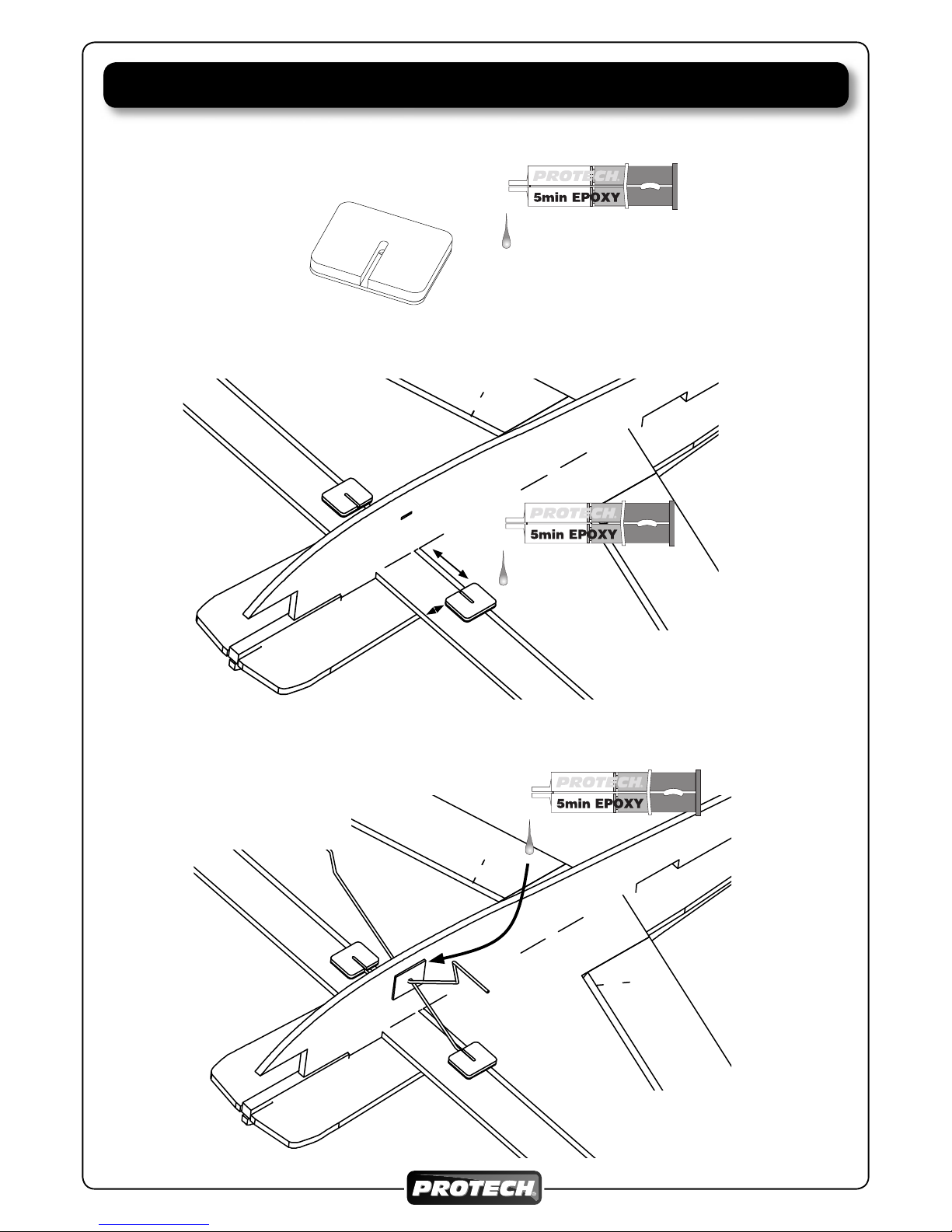

• To install the landing gear, see the pages “Installing the landing gear“.
• Install the servos on the fuselage (see plan).
• Glue the control horns in the cutouts on the ailerons and fins.
• Mesure the length, bend and cut the pushrods. (see plan). Connect the pushrods and
install the plastic clips to secure them. Make sure that the servos are in neutral position.
• Connect the speedcontroller to the motor. Glue the motor on the wood motor mount.
Fix the speedcontroller and receiver on the fuselage with some double side tape.
• Check the centre of gravity, adjust the battery position to correct the CG.
Fix the battery on the fuselage side with double side tape or velcro.
INSTRUCTIONS
• Coupez à longueur le tube en carbone pour l’aile et l’élévateur et collez-les.
• Détachez les ailerons de l’aile. Pour faire les charnières de profondeur, direction et d’aile-
rons référez-vous au dessin fixation des gouvernes.
• Collez les parties 1 - 3 - 6 ensembles. Contrôlez l’alignement (voir dessin).
• Collez la partie 4. Collez la partie 2. Installez la gouverne de direction.
• Collez le longeron moteur (16).
• Pour le montage du train d’atterrissage, reportez-vous aux pages suivantes pour son
installation.
• Installez les servos dans le fuselage (voir plan).
• Installez et collez les guignols aux endroits indiqués sur les gouvernes.
• Coupez et pliez à la bonne longueur les commandes. Connectez-les aux servos et aux
guignols avec les clips de sécurité. Assurez-vous que les servos sont en position neutre.
• Soudez le variateur sur le moteur.
• Installez et collez le moteur et son réducteur sur le longeron.
• Fixez le variateur avec du double face sur le fuselage.
• Installez le récepteur et connectez les servos et variateur.
• Contrôlez le centre de gravité. Ajustez en déplaçant l’accu sur le fuselage. Fixez l’accu le
long du fuselage avec du velcro ou double face.

1
4
7
9
10
12
12
12 11
10
13
1415
1415
17 18
19
13
16
12
12
7

2
3
5
6
8
10
10
10
11
12 12
6
11
12
25mm25mm
ø3mm Wood / Bois / Hout / Holz
Heat shrink tubing
Gaine thermorectractable
Krimpkous
Schrumpfslauch
2x

8•
Onderdelen / Stückliste
90°
Fuselage
Wing
Surface
Depron parts
Nr Omschrijving / Bennennung Aant/ Anz Materiaal /Werkstoff
1 Vleugel / Tragfläche 1 Depron 6mm
2 Romp, boven / Rumpf, Obenseite 1 Depron 6mm
3 Romp, onder / Rumpf, Untenseite 1 Depron 6mm
4 Romp, centraal / Rumpf, Zentral 1 Depron 6mm
5 Roer / Ruder 1 Depron 6mm
6 Hoogteroer / Höhenruder 1 Depron 6mm
7 Wielkappen / Radverkleidungen 4 Depron 6mm
8 Carbon versterker voor hoogteroer / Kohlepfaser Verstär-
kung für Höhenruder
1
Carbon / Kohlepfaser ø6x85mm
9 Carbon versterker voor vleugel / Kohlepfaser Verstärkung
für Tragfläche
1 Carbon / Kohlepfaser ø6x688mm
10 Hoornen / Hörner 4 Hout / Hölz
11 Stuurstangen / Gestangen 4 Staal / Stahl ø1,5mm
12 Kwiklink / Gabelköpfen 8 Kunststof / Kunststoff
13 Rolroeren servo / Querruder Servo 1
Niet meegeleverd / Nicht enthal-
ten im Baukasten
14 Hoogteroer servo / Höhenruder Servo 1
Niet meegeleverd / Nicht enthal-
ten im Baukasten
15 Richtingsroer servo / Seitenruder Servo 1
Niet meegeleverd / Nicht enthal-
ten im Baukasten
16 Motorsteun / Motorstütze 1 Hard hout-E /Hard Hölz-E 10x10x100mm
17 Motor + reductie / Moteur + Getriebe 1
Niet meegeleverd / Nicht enthal-
ten im Baukasten
18 Landingsgestel / Fahrwerk 2 Staal / Stahl - B
19 Landingsgestel steunen / Fahrwerk Verstärkung 6 Hout / Hölz
Let op / Achtung
• TO FIX RUDDERS
• MONTEREN VAN ROEREN
• MONTIEREN VOM RUDERN
• POUR FIXER LES GOUVERNES
• Sanden a 45° corner on the edge. Use tape on
both sides to fix it.
• Schuur een hoek van 45° op de rand. En gebruik
aan beide zijden kleefband om ze vast te kleven.
• Schleifen Sie einem 45° Ecke auf den Rand.
Verkleben Sie an die Zwei Seiten mit Klebeband.
• Poncer les arrêtes à 45°. Utiliser de l’adhésif sur
les deux côtés pour former les charnières.
Monteren van roeren / Befestigung der Ruder

• 9
Bouwhandleiding / Bauanleitung
INSTRUCTIES
• Lijm de carbon ligger in de vleugel. Lijm de ligger in het hoogteroer.
• Snij de rolroeren en hoogteroer los, voor het monteren van de roeren zie de tekening.
• Lijm de delen 1 - 3 - 6 samen. Controleer of ze goed uitgelijnd zijn. (zie tekening).
• Lijm de deel 4. Lijm de deel 2. Monteer het roer met kleefband.
• Lijm de houten motorsteun in de romp (16).
• Zie hoofdstukken “voorbereiden van het landingsgestel” en “voorbereiden van de wielen”
voor de montage van het landingsgestel.
• Monteer de servo’s in de romp (zie plan).
• Lijm de roerhoornen in de voorzienen gleuven op de roeren.
• Plooi de stuurstang op maat en monteer deze met de veiligheid clips. Zorg ervoor dat de
servo’s in de neutraalpositie staan.
• Soldeer de snelheidsregelaar aan de motor.
• Monteer de motor op houten motorsteun.
• Kleef de snelheidsregelaar met dubbelzijdige kleefband tegen de romp.
• Monteer de ontvanger en sluit de servo’s en de snelheidsregelaar aan.
• Controleer het zwaartepunt en pas dit aan door de batterij te verschuiven. Fixeer de batterij
met velcro of dubbelzijdige kleefband.
BAUANLEITUNG
• Schneiden Sie die Carbonrohre zurecht, und kleben Sie sie auf die Tragflächen und das
Höhenruder.
• Schneiden Sie die Querruder ab und befestigen Sie diese mit etwas Klebeband (siehe Abbil-
dung: Befestigung der Ruder).
• Fügen Sie die Teile 1 - 3 - 6 zusammen und verkleben Sie diese. Überprüfen Sie die Ausricht-
ung.
• Kleben Sie die Teile 4 und 2. Installieren Sie dann das Leitwerk.
• Kleben Sie das Holzteil zur Motorbefestigung (16).
• Zu installation des Fahrgestells siehe die Seiten “Installation des Fahrgestells“.
• Montieren Sie die Servos im Rumpf (Siehe Zeichnung).
• Kleben Sie die Ruderhörner auf den gekennzeichneten Stellen auf den Querrudern und den
Flügeln.
• Messen Sie die notwendige Länge der Gestänge, biegen Sie diese zurecht und schneiden
Sie sie zurecht. (siehe Zeichnung)
• Verbinden Sie die Gestänge und sichern Sie diese mit den Kunstoffklipsen. Stellen Sie sicher,
das die Servos sich in Neutralstellung befinden.
• Befestigen Sie den Fahrtregler und den Empfänger mit etwas Klebeband auf dem Rumpf.
• Überprüfen Sie die Balance und verschieben Sie den Akku am Rumpf um den Schwerpunkt
zu justieren. Befestigen Sie den Akku an des Rumpfseite.

10 •
Installing the landing gear / Voorbereiden van het landingsgestel /
Montage du train d’atterrissage / Installieren vom Fahrwerk
Glue the wood parts
Lijm de 2 stukjes samen
Collez les 2 pièces ensembles
Verkleben Sie die 2 Teilen
50mm
120mm
Glue the wood parts on the wing
Lijm het houten blokje op de vleugel
Collez les 2 pièces sur l’aile
Verkleben sie die Teilen auf den Flugel
Fig. 08
2x
Install the landing gear
Installeer het landingsgestel
Installez le train d’atterrissage
Montieren Sie das Fahrwerk
Fig. 09
Glue the wood parts on the fuselage
Lijm het houten blokje op de romp
Collez les 2 pièces sur le fuselage
Verkleben sie die Teilen auf den Rumpf

• 11
Installing the wheels / Voorbereiden van de wielen /
Installation des roues / Montieren von die Radern
Fig. 12
Glue the wheels and wheelpants
Lijm de wielen en wielkappen
Collez les roues et carrenages de roue
Verkleben Sie die Radern und die Verkleidungen
Fig. 10
Right side
Rechter zijde
Côté droit
Rechten Seite
Left side
Linker zijde
Côté Gauche
Linken Seite
Fig. 11
Glued on the landing gear
Coller sur le train d’atterrissage

12 •
CG and control movements / Zwaartepunt en roeruitslagen
Schwerpunkt und Ruderausschlägen / Centre de gravité et débattements des gouvernes
79 to 90mm
10mm
10mm
15mm
15mm
20mm
20mm
PROTECH® is a registered trademark
Lammerdries Oost 23B • B-2250 Olen
Tel.: [phone]
Fax: [phone]
[email protected]
http://www.protech.be
