Proxitron LMx 100 series User manual

Bedienungsanleitung
User Manual
Laser Distanz Sensor
LM_ 100

2
Inhaltsverzeichnis
Inhaltsverzeichnis .................................................................................................................................... 2
Inhaltsverzeichnis .................................................................................................................................... 2
1 Allgemeines ..................................................................................................................................... 6
2 Hinweise und Sicherheitsbestimmungen ........................................................................................ 6
2.1 Bestimmungsgemäße Verwendung ........................................................................................ 6
2.2 Eigenmächtige Umbauten und Veränderungen am Gerät...................................................... 6
2.3 Wartung und Pflege................................................................................................................. 6
2.4 Gewährleistung........................................................................................................................ 7
2.5 Urheberrechte ......................................................................................................................... 7
2.6 Erklärung.................................................................................................................................. 7
2.7 Sicherheitshinweise................................................................................................................. 7
2.8 Laser......................................................................................................................................... 7
3 Einführung ....................................................................................................................................... 8
3.1 Lieferumfang............................................................................................................................ 8
3.2 Anwendungsbereich................................................................................................................ 8
4 Technische Daten ............................................................................................................................ 8
4.1 Gerätedaten............................................................................................................................. 8
4.2 Anschlussbelegung .................................................................................................................. 8

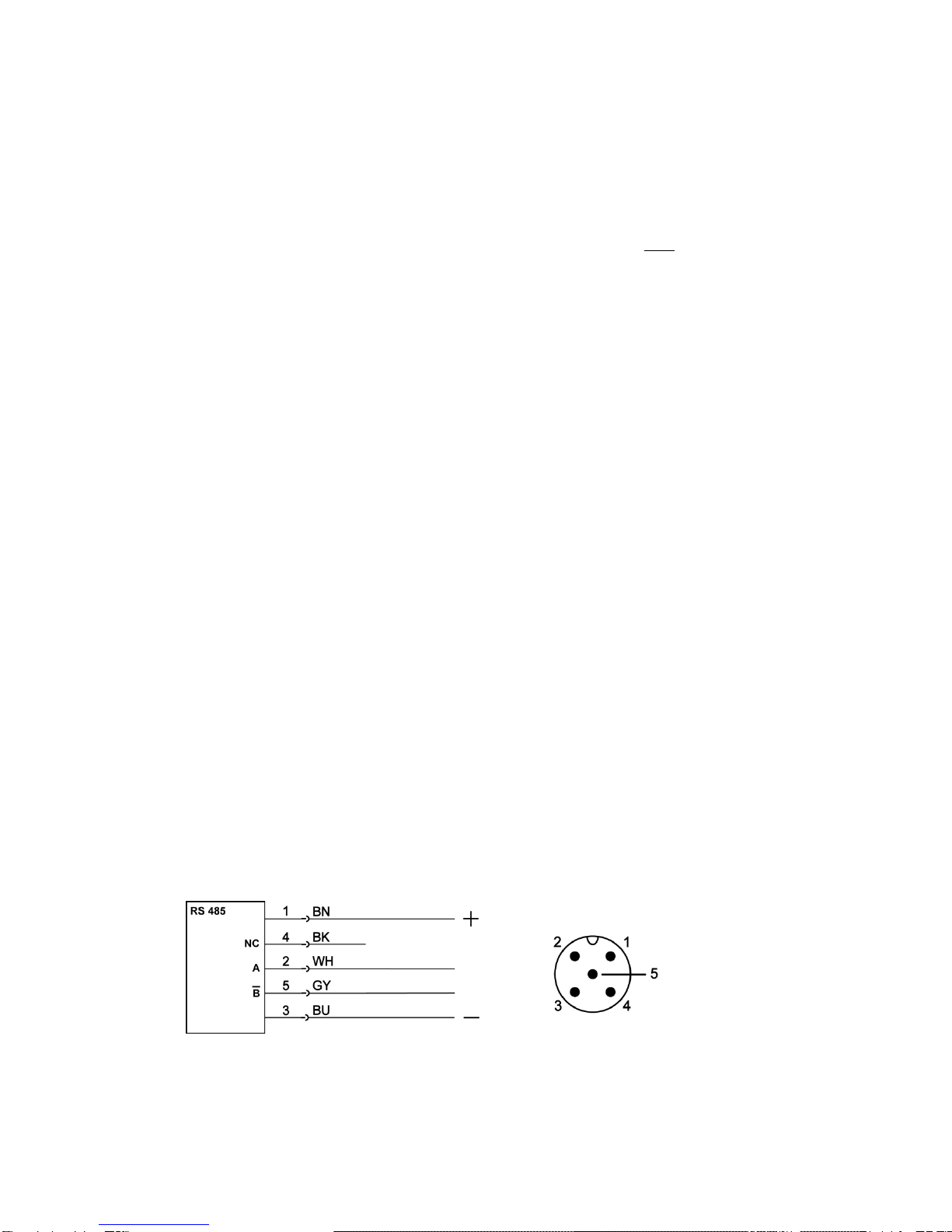

Stecker S4 (M12 x 1) 5-polig RS-485 zur Parametrierung durch Software ....................................... 8
Stecker S8 (M12 x 1) 8-polig Spannungsversorgung / Schaltausgänge / Analogausgang zum
Anschluss an die Anlagensteuerung ................................................................................................. 9
4.3 Reichweite ............................................................................................................................... 9

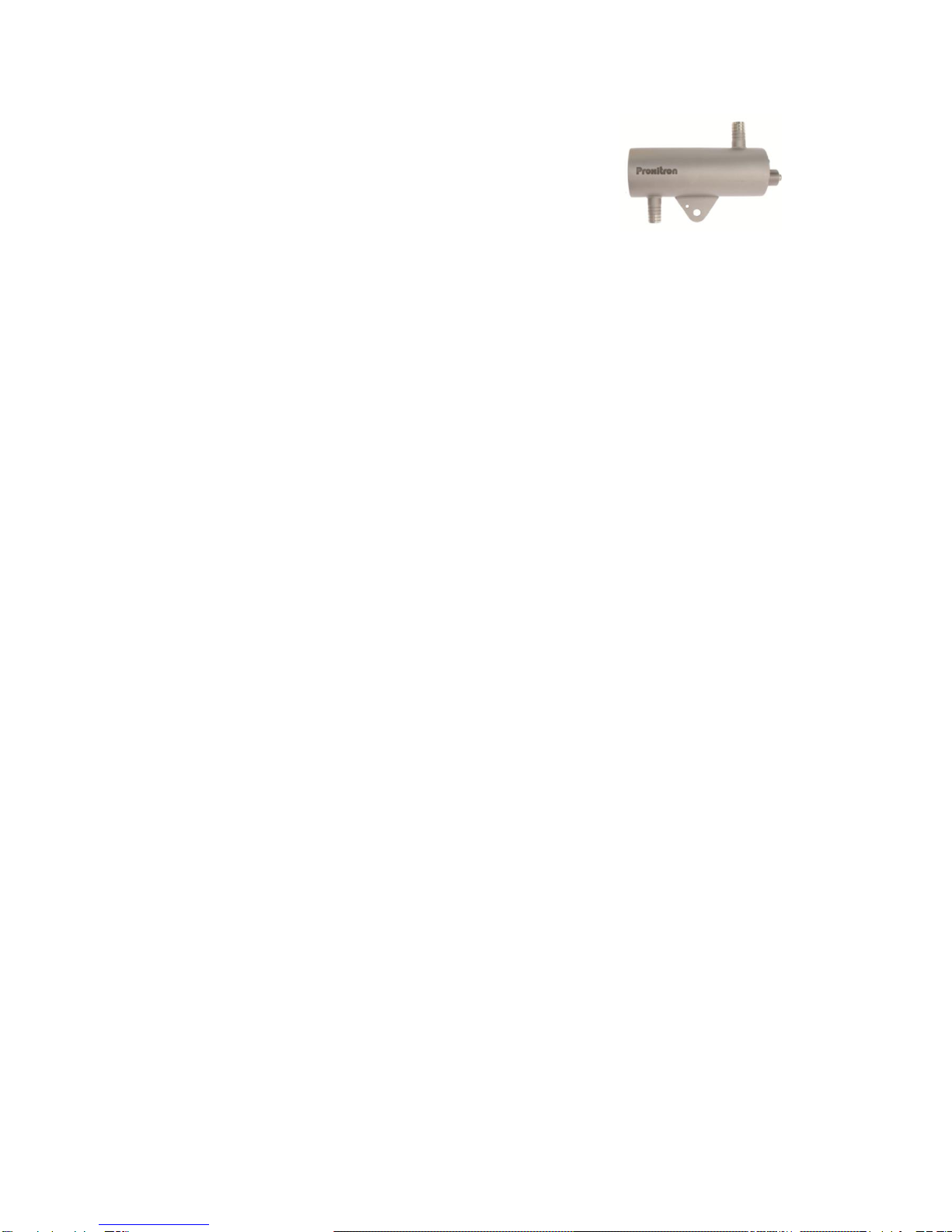

4.4 Kühlmantel ............................................................................................................................ 10
4.5 Zubehör ................................................................................................................................. 10
5 Installation und Inbetriebnahme................................................................................................... 10
5.1 Anforderungen an den Einsatzort ......................................................................................... 10
5.2 Umgebungstemperatur ......................................................................................................... 10
5.3 Atmosphärische Bedingungen............................................................................................... 10
5.4 Elektromagnetische Störungen ............................................................................................. 10
5.5 Installation des LM_ 100 ....................................................................................................... 11
5.6 Anforderungen an die Montage............................................................................................ 11
5.7 Montage ................................................................................................................................ 11
5.8 Ausrichtung............................................................................................................................ 11
5.9 Anschlusskabel ...................................................................................................................... 12

3

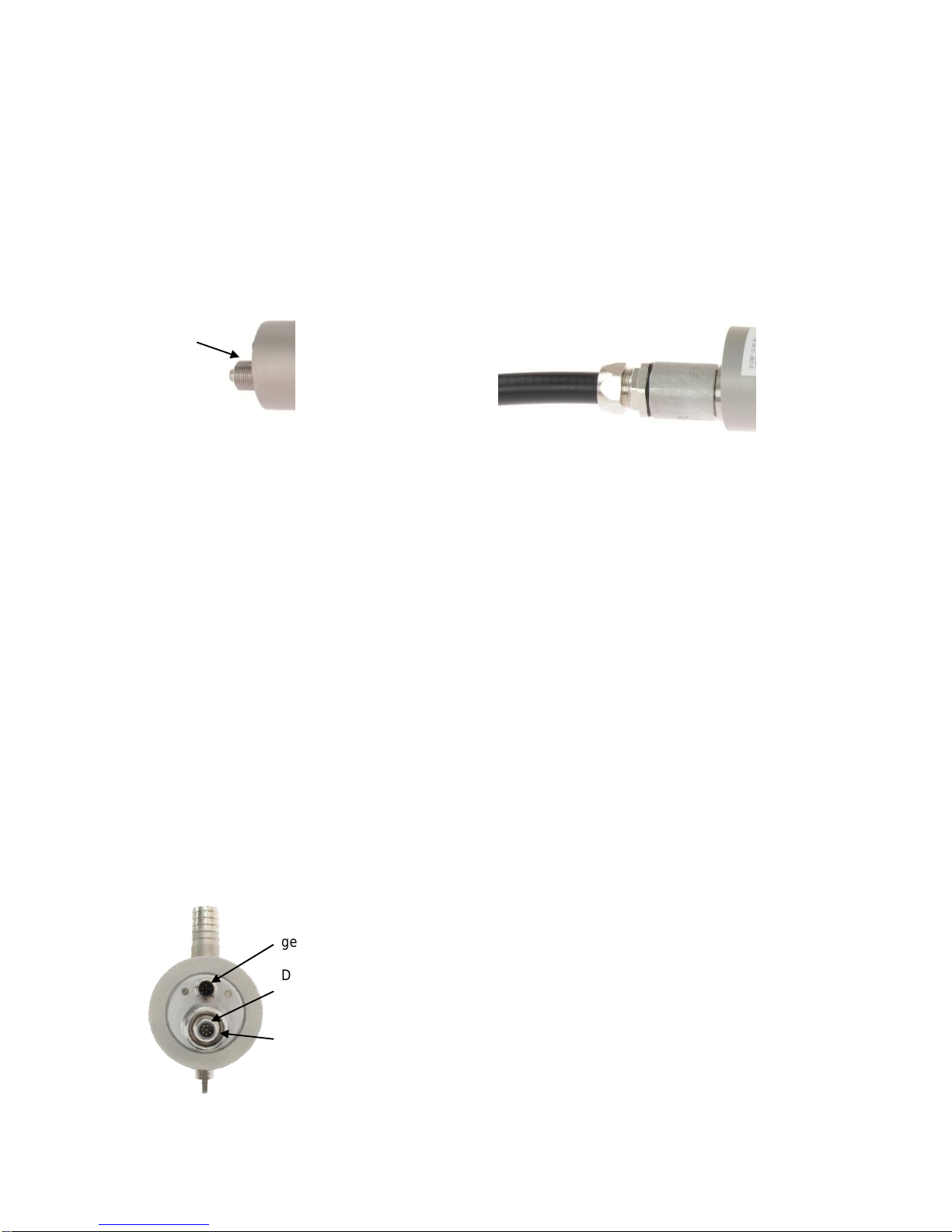

5.10 Anschluss für Kabelschutzschlauch System........................................................................... 12
6 Inbetriebnahme des LM_ 100 ....................................................................................................... 12
6.1 Anschluss der Spannungsversorgung .................................................................................... 12
6.2...................................................................................................................................................... 13
6.3 Schnittstellenadapter ............................................................................................................ 13
7 Bedienung des LM_ 100 ................................................................................................................ 13
7.1 LED Anzeigeelemente............................................................................................................ 13
7.2 Fehleranzeige Status-LED ...................................................................................................... 14
8 Software ........................................................................................................................................ 15
8.1 Einstellungen ......................................................................................................................... 15

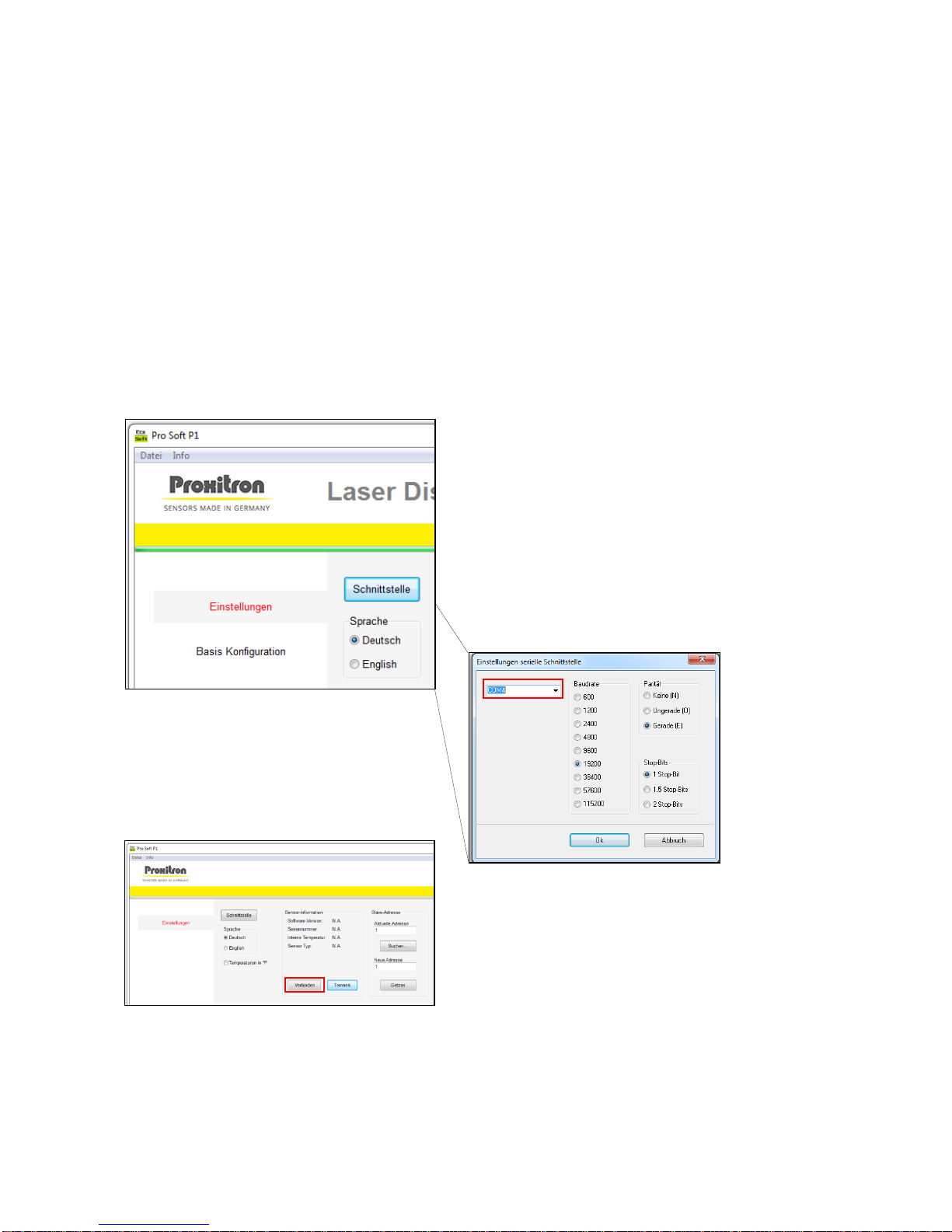

Verbinden des Gerätes mit der Software ....................................................................................... 15

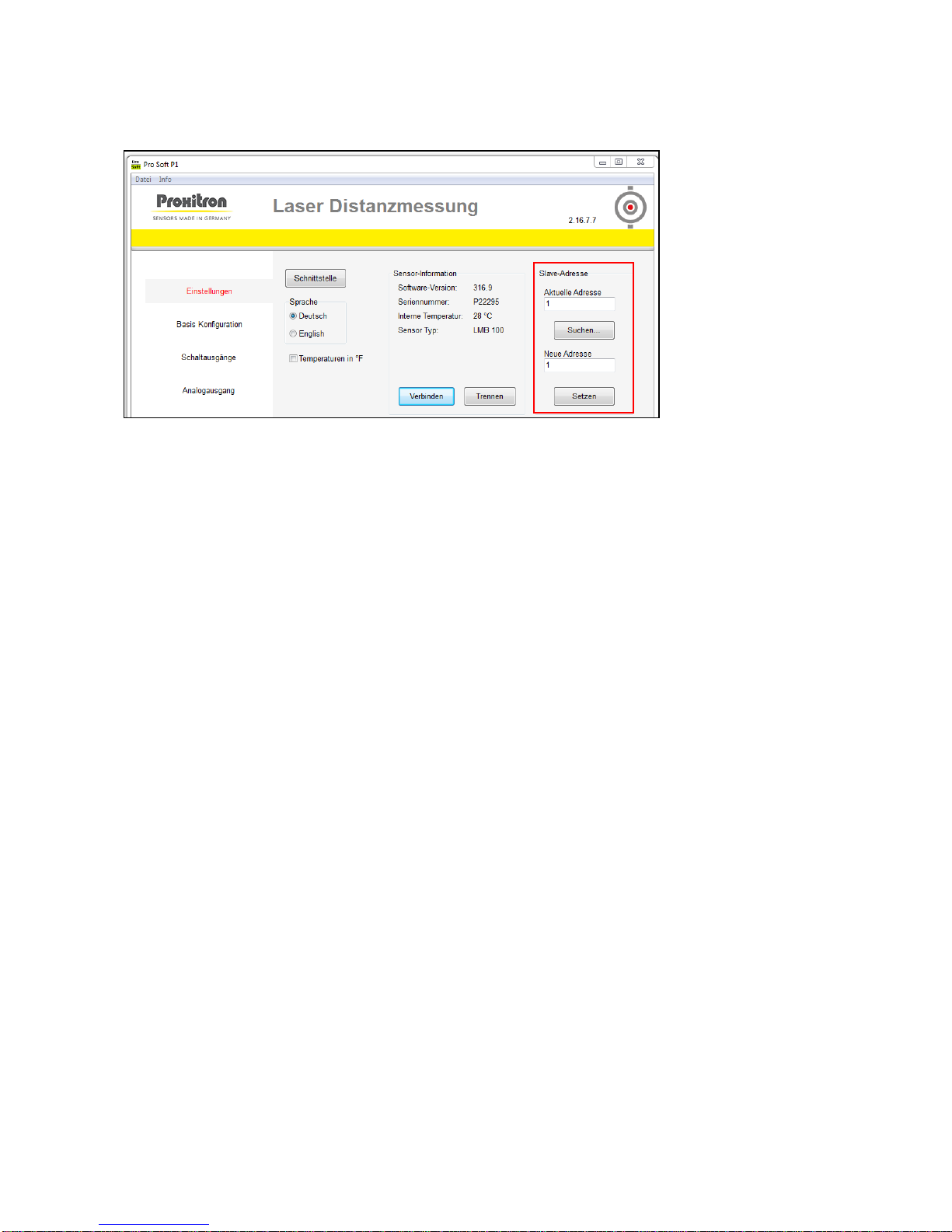

Slave-Adresse.................................................................................................................................. 15
Sensor-Informationen..................................................................................................................... 17

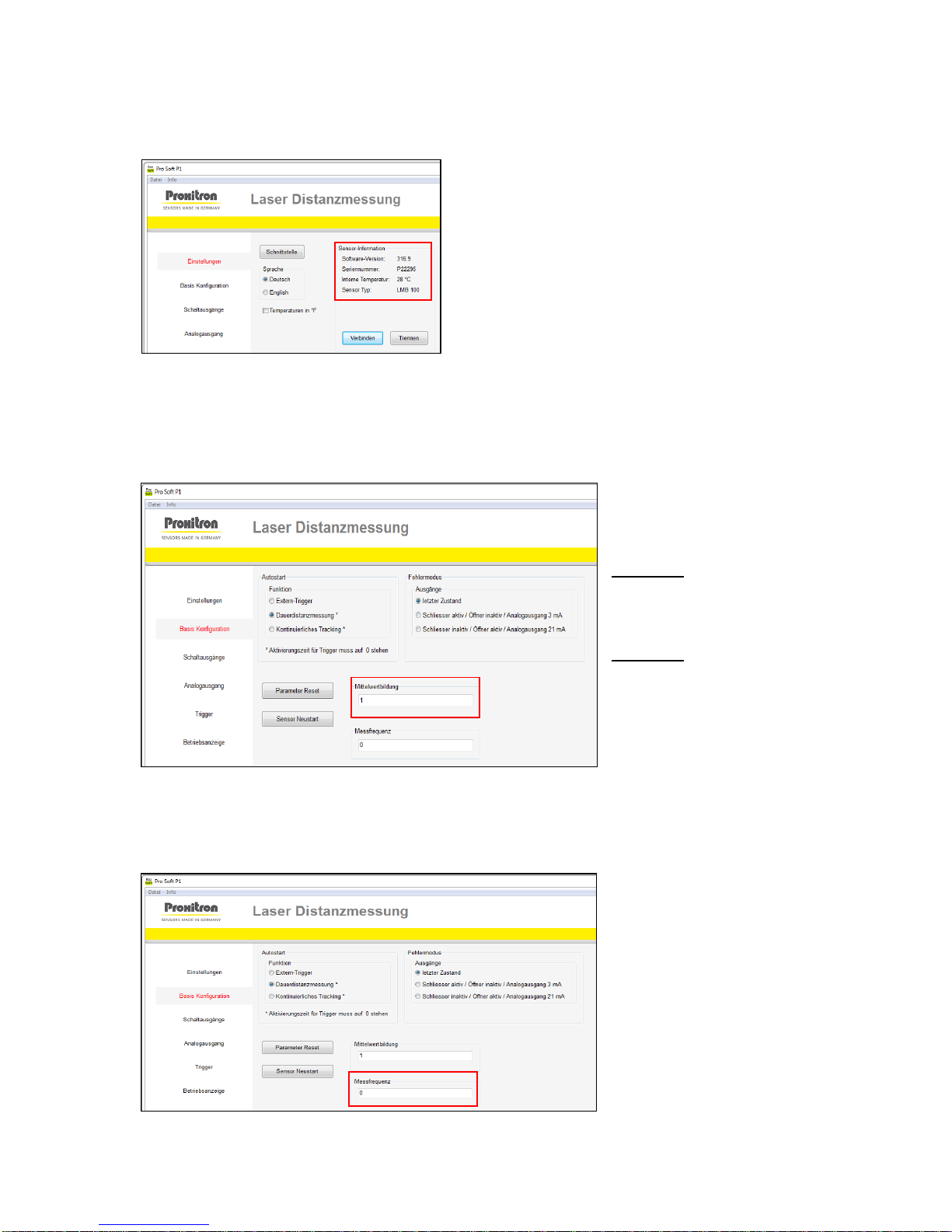

8.2 Basis Konfiguration................................................................................................................ 17
Mittelwerbildung ............................................................................................................................ 17
Messfrequenz.................................................................................................................................. 17
Autostart ......................................................................................................................................... 18
Fehlermodus ................................................................................................................................... 19
Sensor Neustart .............................................................................................................................. 20
8.3 Schaltausgänge...................................................................................................................... 21
8.4 Analogausgang....................................................................................................................... 22
8.5 Trigger.................................................................................................................................... 23
8.6 Betriebsanzeige ..................................................................................................................... 23
Aktivieren........................................................................................................................................ 24
Stopp ............................................................................................................................................... 24
8.6.1 Reset....................................................................................................................................... 25
8.7 Parameter auslesen und übertragen..................................................................................... 25
8.8 Datei: Parameter laden / Parameter speichern .................................................................... 25
Englisch ............................................................................................................................................ 27
9 Warranty........................................................................................................................................ 27
9.1 Copyright ............................................................................................................................... 27
9.2 Statement .............................................................................................................................. 27
9.3 Safety warnings ..................................................................................................................... 27
9.4 Laser....................................................................................................................................... 27
10 Introduction................................................................................................................................... 28

4
10.1 Scope of supply...................................................................................................................... 28
10.2 Area of application ................................................................................................................ 28
11 Technical Data ............................................................................................................................... 28
11.1 Equipment Data..................................................................................................................... 28
11.2 Connection............................................................................................................................. 28
5-pole plug S4 (M12 x 1), with RS485 interface for parameterization via software ...................... 28
8-pole plug S8 (M12 x 1) with supply voltage, switching outputs, analog output - for the
connection to the control panel ..................................................................................................... 29
11.3 Distance range....................................................................................................................... 29
11.4 Cooling jacket ........................................................................................................................ 29
11.5 Accessories ............................................................................................................................ 30
12 Installation and putting into service.............................................................................................. 30
12.1 Preparation............................................................................................................................ 30
12.2 Ambient Temperture............................................................................................................. 30
12.3 Atmospheric Conditions ........................................................................................................ 30
12.4 Electromagnetic Interference................................................................................................ 30
12.5 Installation of the LM_ 100 sensor........................................................................................ 30
12.6 Requirements at the Place of Use ......................................................................................... 31
12.7 Assembly................................................................................................................................ 31
12.8 Alignment .............................................................................................................................. 31
12.9 Connecting cable ................................................................................................................... 31
12.10 Fixing a cable protection set.............................................................................................. 32
13 Putting the LM_ 100 into service................................................................................................... 32
13.1 Connecting the voltage supply .............................................................................................. 32
13.2 Interface converter................................................................................................................ 32
14 Operating the LM_ 100.................................................................................................................. 33
14.1 LED Controls .......................................................................................................................... 33
14.2 Status LED –Fault Messages ................................................................................................. 33
15 Software ........................................................................................................................................ 34
15.1 Settings .................................................................................................................................. 34
Connect the equipment with the software .................................................................................... 34
Slave Address .................................................................................................................................. 35
15.2 Basic configuration ................................................................................................................ 36
Average ........................................................................................................................................... 36
Measurement frequency ................................................................................................................ 36
Autostart ......................................................................................................................................... 37

5
Error mode ...................................................................................................................................... 38
Restart device ................................................................................................................................. 39
15.3 Switching Outputs ................................................................................................................. 40
15.4 Analog output........................................................................................................................ 41
15.5 Trigger.................................................................................................................................... 42
15.6 Operation display .................................................................................................................. 42
Activate ........................................................................................................................................... 43
Stop 43
15.7 Restart device........................................................................................................................ 44
15.8 Read parameters from device / Transmit parameters to device .......................................... 44
15.9 File: Load parameters / Save parameters.............................................................................. 45
File: Save Parameters...................................................................................................................... 45

6
Deutsch
1 Allgemeines
Wir freuen uns, dass Sie sich für einen Proxitron Laser Distanz Sensor zur berührungslosen
Distanzmessung entschieden haben.
Für den funktionsgerechten Einsatz und die Bedienung bitten wir Sie, diese Bedienungsanleitung
sorgfältig zu lesen. Sie enthält alle wichtigen Informationen, um eine sichere und langlebige
Arbeitsweise des Proxitron Laser Distanz Sensors ( nachfolgend LM_ 100 genannt ) zu gewährleisten.
2 Hinweise und Sicherheitsbestimmungen
2.1 Bestimmungsgemäße Verwendung
Der LM_ 100 dient der berührungslosen Distanzmessung auf heiße und kalte Objekte. Ein nicht
bestimmungsgemäßer Einsatz, welcher der Beschreibung in dieser Bedienungsanleitung widerspricht,
kann zum Verlust jeglicher Gewährleistungsansprüche gegenüber dem Hersteller führen.
Achtung: Dieses Gerät darf nicht in Anwendungen eingesetzt werden, bei denen die Sicherheit
von Personen von der Gerätefunktion abhängt.
2.2 Eigenmächtige Umbauten und Veränderungen am Gerät
Soweit nicht vom Hersteller schriftlich genehmigt, ist es untersagt, technische Veränderungen am
Gerät vorzunehmen. Sollte dem zuwider gehandelt werden, übernimmt der Hersteller keine Haftung
für eventuell daraus entstehende Schäden. Des Weiteren führt dies automatisch zum Verlust jeglicher
Gewährleistungsansprüche.
2.3 Wartung und Pflege
Das Gerät ist wartungsfrei.
Achtung: Das Schutzglas kann bei leichter Verschmutzung mit trockener, Öl freier Druckluft gereinigt
werden. Bei stärkerer Verschmutzung empfehlen wir ein weiches, trockenes Tuch, wie es auch bei der
Reinigung von Kameraobjektiven zum Einsatz kommt. Lösungsmittel oder mechanische Hilfsmittel
dürfen NICHT verwendet werden. Bei hartnäckigen Verschmutzungen wenden Sie sich bitte an die
Proxitron GmbH.

7
2.4 Gewährleistung
Die Proxitron GmbH wird defekte Teile, die durch Fehler im Design oder der Herstellung begründet
sind, während des ersten Jahres ab Verkaufsdatum ersetzen oder reparieren. Davon abweichende
Regelungen können schriftlich beim Kauf des Gerätes vereinbart werden. Ist einer Rücksendung zur
Garantiereparatur zugestimmt worden, schicken Sie das Gerät bitte an die Proxitron GmbH zurück.
Proxitron GmbH
Gärtnerstaße 10
25335 Elmshorn
Die Garantie erlischt, wenn das Gerät geöffnet, auseinander genommen, verändert oder anderweitig
zerstört wird. Desweitern erlischt die Garantie, wenn das Gerät falsch angewendet oder unter
Bedingungen benutzt oder gelagert wurde, die nicht der Spezifikation in den technischen Daten
entsprechen.
Die Proxitron GmbH haftet nicht für Zerstörungen, Verluste -einschließlich Gewinnverluste- und
Folgeschäden, die bei der Nutzung des Gerätes eventuell entstehen oder die aus Defekten bei Design
und Herstellung des Gerätes resultieren.
Der Verkäufer übernimmt keine Garantie, dass das Gerät für eine beim Kunden vorgesehene spezielle
Applikation einsetzbar ist.
2.5 Urheberrechte
Alle Rechte und Änderungen vorbehalten. Die Änderung, der in diesen Unterlagen enthaltenen
Angaben und technischen Daten, auch ohne vorherige Ankündigung, bleibt vorbehalten.
Ohne ausdrückliche schriftliche Genehmigung des Herstellers, darf kein Teil dieser Unterlagen
vervielfältigt, verarbeitet, verbreitet oder anderweitig übertragen werden.
Es wird keine Garantie für die Richtigkeit des Inhalts dieser Unterlagen übernommen.
2.6 Erklärung
Änderungen, die dem technischen Fortschritt dienen, behält sich die Proxitron GmbH vor.
2.7 Sicherheitshinweise
Der LM_ 100 darf nur bestimmungsgemäß und im einwandfreien Zustand betrieben werden.
Der LM_ 100 darf vom Kunden nicht eigenmächtig geöffnet werden, es könnte passieren, dass
Laserstrahlung austritt und zu einer Verletzung der Augen führt. Für den Umgang mit Lasergeräten ist
es notwendig die Richtlinien und Informationen sorgfältig zu lesen. Die Gefahr eines elektrischen
Schlags kann nur beim eigenmächtigen öffnen des Gerätes oder beim Wechseln der Steckverbinder
im nicht spannungslosen Fall auftreten.
2.8 Laser Der LM_ 100 ist mit einem Laser zur Messzielausrichtung ausgestattet.
Dieser Laser entspricht der Laserklasse 2, basierend auf der Norm EN60825-1:
2007.
Diese Geräte dürfen ohne weitere Schutzmaßnahme eingesetzt werden. Durch
den Lidschlussreflex ist das Auge bei zufälligem, kurzzeitigem Hineinsehen in
die Laserstrahlung geschützt. Medikamente, Alkohol oder Drogen können den
Lidschutzreflex jedoch negativ beeinträchtigen.
Den Laserstrahl niemals auf Personen ausrichten!

8
3 Einführung
3.1 Lieferumfang
Proxitron Laser Distanz Sensor LM_ 100
Software ProSoft P1
Bedienungsanleitung BDA LM_100_D_E
Hinweis: Bei Geräten mit Anschlussstecker ist das passende Anschlusskabel nicht im Lieferumfang
enthalten. Bitte bestellen Sie das erforderliche Kabel in der von Ihnen gewünschten Länge separat.
3.2 Anwendungsbereich
Der LM_ 100 ist speziell für den industriellen Einsatz konzipiert. Er eignet sich zur Distanzmessung
von heißen und kalten Objekten. Der LM_ 100 kann für allgemeine Anwendungen eingesetzt werden,
seine Unempfindlichkeit gegenüber anderen Strahlungsquellen ermöglicht dem LM_ 100 darüber
hinaus auch die Distanzmessung von Material in Öfen.
Durch den soliden Aufbau im kompakten Edelstahlgehäuse ist der Einsatz auch unter rauen
Umgebungsbedingungen möglich. Mit dem LM_ 100 können Distanzmessung bis zu 500 m realisiert
werden (Siehe Punkt 4.3 Reichweite).
4 Technische Daten
4.1 Gerätedaten
Die Proxitron Laser Distanz Sensoren sind in unterschiedlichen Ausführungen lieferbar. Details für das
jeweilige Gerät entnehmen Sie bitte dem Geräteaufkleber oder dem entsprechenden Datenblatt.
4.2 Anschlussbelegung
Der LM_ 100 verfügt über zwei Anschlüsse
Stecker S4 (M12 x 1) 5-polig RS-485 zur Parametrierung durch Software
Abbildung 1: Schaltbild 5 pol. Programmieranschlussstecker
Betriebstemperatur
-10 °C bis +40 °C (gekühlt bis +200 °C)
Lagertemperatur
-40 °C bis +70 °C
Belegung
Farbe
Pin
Spannungsversorgung VDD
braun
1
Data_A
weiß
2
Data_B (invertiert)
grau
5
Spannungsversorgung GND
blau
3
Nicht belegt
schwarz
4

9
Stecker S8 (M12 x 1) 8-polig Spannungsversorgung / Schaltausgänge / Analogausgang zum
Anschluss an die Anlagensteuerung
Abbildung 2: Schaltbild 8 pol. Anlagenanschlussstecker
Technische Anschlussdaten:
Eingangsspannungsbereich VDD: 12 V DC bis 30 V DC
Lastimpedanz Analogausgang: 100 bis ≤ 500 
Dauerstrombelastbarkeit ΣQ1 - Q3: 400 mA
Triggereingangsspannung: 12 –30 V DC
4.3 Reichweite
Die Reichweite variiert je nach Oberflächenbeschaffenheit und Reflektionsvermögen des Messziels.
Das Reflektionsvermögen gibt an, wie viel Licht vom Messziel reflektiert und vom LM_ 100 empfangen
wird. Die Oberflächenbeschaffenheit beeinflusst den möglichen Abstand zwischen dem LM_ 100 und
dem Messziel. Je besser die Oberflächenbeschaffenheit und das Reflektionsvermögen, umso größer
ist die maximale Reichweite.
Objekt
Maximale Reichweite
Reflexfolie 3M 3279 Spezial
500 m
Hochtemperatur Reflektor OR05 (bis 500°C)
300 m
Graukarte 90% Reflektivität
100 m
Graukarte 18% Reflektivität
50 m
Graukarte 6% Reflektivität
40 m
Stahlblech glänzend
90 m
Stahlblech leicht oxidiert
75 m
Stahlblech stark oxidiert
40 m
Stahl ausgeglüht
25 m
Belegung
Farbe
Pin
Analog-Ausgang (4-20mA)
gelb
4
Analog-GND
grau
5
Schaltausgang Q1
rot
8
Schaltausgang Q2
weiß
1
Schaltausgang Q3
rosa
6
Trigger-Eingang
grün
3
Spannungsversorgung VDD
braun
2
Spannungsversorgung GND
blau
7

10
4.4 Kühlmantel
Proxitron Laser Distanz Sensoren können mit einem Kühlmantelgehäuse
ausgestattet sein. Bei einem Kühlwasserdurchfluss von 1 l/min (alternativ
Luft ca. 50 l/min) mit einer Temperatur von <30 °C ist eine
Umgebungstemperatur von maximal 200 °C zulässig. Der maximale
Betriebsdruck liegt bei 5 bar.
4.5 Zubehör
Für verschiedene Einsatzgebiete steht eine Vielzahl von Zubehörteilen zur Verfügung. Als Zubehör
gelten die Teile, die jederzeit bestellt und vor Ort montiert werden können, z.B.:
SIC 485U Schnittstellenadapter RS-485 S4 5-polig auf USB
PRS 2 Netzteil 24 V für Schnittstellenadapter
HM 2 Montagefuß
OL 35 Luftblasvorsatz
OL 36 Tubus passend für OL 35 Luftblasvorsatz
OL 21 Tubus (Schutz vor Wärmestrahlung)
Diverse Kabelschutzschläuche
5 Installation und Inbetriebnahme
In diesem Abschnitt wird die Installation und Inbetriebnahme vom LM_ 100 beschrieben.
5.1 Anforderungen an den Einsatzort
Der Einsatzort des LM_ 100 und die einzustellenden Parameter werden durch die Anwendung
bestimmt. Bei der Auswahl des Montageortes müssen die Umgebungsbedingungen, wie zum Beispiel
mechanische Schwingungen, Wasser / Dampf, Umgebungstemperatur und Wärmestrahlung
berücksichtigt werden.
Bei der Verwendung vom LM_ 100 mit Luftblasvorsatz muss eine ausreichende Versorgung mit Öl
freier, trockener und staubfreier Druckluft gewährleistet sein. Für Geräte mit Kühlwasseranschluss
muss entsprechend eine Kühlwasserversorgung vorgehalten werden.
Weiterhin ist die Kabelführung für die verwendeten Anschlusskabel des LM_ 100 in die Planung
einzubeziehen.
5.2 Umgebungstemperatur
Die Umgebungstemperatur darf die Grenzen der Betriebstemperatur des LM_ 100 von -10 °C bis +40
°C nicht unter- bzw. überschreiten. Für höhere Umgebungstemperaturen ist eine Luft- oder
Wasserkühlung notwendig. Bei einem Kühlwasserdurchfluss von 1 l/min (alternativ Luft ca. 50 l/min)
mit einer Temperatur von <30 °C ist einen Betrieb bis zu einer Umgebungstemperatur von +200 °C
möglich.
5.3 Atmosphärische Bedingungen
Rauch, Dampf, Staub und andere Verunreinigungen in der Luft sowie eine verschmutzte Optik
beeinflussen das Messergebniss des LM_ 100. Durch Verwendung eines Luftblasanschlusses OL 35
oder Tubus OL 21 (siehe Punkt 4.5 Zubehör) kann die Optik vor einer zu starken Verschmutzung
geschützt werden.
5.4 Elektromagnetische Störungen
Proxitron Laser Distanz Sensoren sind für den rauen, industriellen Einsatz konzipiert und entwickelt.
Die elektromagnetische Verträglichkeit ( EMV ) des LM_ 100 übertrifft die geforderten und geprüften
Werte der EU-Richtlinie deutlich. Darüber hinausgehende Störpegel können zu Fehlmessungen
Abbildung 3: LMB 100 mit
Kühlmantelgehäuse

11
Abbildung 4: Montagefuß HM2
führen. Bei der Auswahl des Montageortes und der Kabelverlegung sollte deshalb Abstand zu
potentiellen Störquellen gehalten werden.
5.5 Installation des LM_ 100
Es wird empfohlen, den LM_ 100 mit der dafür vorgesehenen Halterung auf dem justierbaren
Montagefuß HM2 (siehe Punkt 4.5 Zubehör) zu montieren. Bei der Erfassung von heißen Objekten
sollte der Abstand zwischen dem LM_ 100 und dem zu erfassenden Objekt nicht zu gering gewählt
werden, um eine Überhitzung des LM_ 100 durch die Strahlungswärme zu vermeiden. Der minimal
mögliche Abstand ist abhängig von der Objekttemperatur, der Objektgröße und der Verweildauer des
heißen Objektes vor dem LM_ 100. In der Praxis hat sich ein Montageabstand von >1 m bewährt.
Zum zusätzlichen Schutz des LM_ 100 vor Überhitzung durch
Strahlungswärme empfiehlt sich die Montage hinter einer
Metallplatte größer 300 x 300 mm, die nur in Blickrichtung des
Messzieles mit einer Öffnung von ca. 30 mm Durchmesser
versehen ist.
5.6 Anforderungen an die Montage
Die Montage des LM_ 100 sollte durch qualifizierte Fachkräfte erfolgen.
Hinweis: Für Schäden, die als Folge einer unsachgemäßen Montage und / oder Anschluss entstehen,
übernimmt die Proxitron GmbH keine Haftung.
5.7 Montage
Es wird empfohlen, den optionalen Montagefuß HM2 mit der
Montagefläche (1) mit mindestens zwei M10 Schrauben an einer stabilen
Konstruktion zu montieren. Zum Befestigen des LM_ 100 lösen Sie die
M10 x 25 mm Schraube (2) und entfernen diese zusammen mit der Platte
(5). Befestigen Sie jetzt den Montageflansch des LM_ 100 so, dass er
sich zwischen dem beweglichen Schaft des Montagefußes und der Platte
(5) befindet. Die Platte (5) verhindert dass sich der Montageflansch des
LM_ 100 beim Festziehen der Schraube (2) verdreht und die Ausrichtung
dadurch verstellt wird.
5.8 Ausrichtung
Für die Ausrichtung die beiden M10 Schrauben (2 und 3) sowie die Fixier- und die
Sicherungsschrauben (4) soweit lösen, dass der montierte Sensor geneigt und gedreht werden kann.
Der Schaft lässt sich insgesamt drehen und herausziehen somit ermöglicht dieses eine zusätzliche
Höhenverstellung des Sensors. Den LM_ 100 anschließen (siehe Punkt 6.1 Anschluss der
Spannungsversorgung). Im Betriebsmodus Dauermessung oder kontinuierliches Tracking sollte der
Justierlaser nach ca. kurzer Zeit sichtbar sein. Ist dieses nicht der Fall den Sensor mit Hilfe der
Parametriersoftware dementsprechend einstellen. Durch Drehen und Schwenken des montierten LM_
100s auf dem Montagefuß, den Laserstrahl auf das Messziel ausrichten. Diese Position durch
festziehen der beiden M10 Schrauben (2 und 3) fixieren und mit den beiden M5 und M6 Schrauben
(4) sichern. Den Sensor nach der erfolgreichen Ausrichtung wieder auf das gewünschte
Messverfahren umstellen.
Bei einer glatten oder stark spiegelnden Oberfläche des Messziels sollte der Winkel des LM_ 100 zum
Messziel so verändert werden, dass der der Laserstrahl nicht im 90° Winkel auf das Messziel trifft (ca.
+/- 5°). Mittels eines sauberen Spiegels ist es möglich den Laserstahl auch umzuleiten, um
schlechterreichbare Objekte zu detektieren, der Einstrahlwinkel auf den Spiegel sollte ca. 45°
betragen.

12
Abbildung 5: G 3/4" Anschluss mit Kabelschutzschlauch System
5.9 Anschlusskabel
Die Anschlusskabel sind so zu verlegen, dass der minimale Biegeradius* nicht unterschritten und die
maximal zulässige Umgebungstemperatur nicht überschritten wird. Für Montageorte mit hoher
mechanischer und thermischer Belastung wird der Einsatz eines Kabelschutzschlauchs empfohlen
(siehe Zubehör Kabelschutzschläuche).
*feste Verlegung 4x Leitungsdurchmesser,
gelegentliche Bewegung 8x Leitungsdurchmesser
5.10 Anschluss für Kabelschutzschlauch System
Der LM_ 100 verfügt über ein G 3/4“ Gewinde. Dieses ist zum anschrauben des Proxitron
Schutzlauchsystems, das es in verschiedenen Ausführungen gibt.
6 Inbetriebnahme des LM_ 100
6.1 Anschluss der Spannungsversorgung
Bitte prüfen Sie vor der Montage anhand des Geräteaufklebers oder des Datenblattes, ob der LM_
100 für Ihre Versorgungsspannung und Last geeignet ist. Verbinden Sie das Gerät, wie im
Anschlussplan 4.2 beschrieben, entsprechend Ihrer Anforderung mit der Versorgungsspannung und
den Ausgängen der nachfolgenden Steuerung bzw. Schaltrelais. Zur Vermeidung von
Fehlschaltungen ist das Gerät mit einer Bereitschaftsverzögerung von 7 sec. ausgestattet. Das
Leuchten der Status LED signalisiert die Betriebsbereitschaft. Das Gerät benötigt keine Vorwärm-
oder Einlaufzeit.
Hinweis: Der in den Geräten integrierte Verpolungsschutz schützt vor Zerstörung durch Verpolung
der Betriebsspannung. Eine Überschreitung des Betriebsspannungsbereiches bzw. der Anschluss von
AC-Spannungen an DC-Geräte kann zur Zerstörung des Gerätes führen. Für Schäden durch einen
Falschanschluss übernimmt die Proxitron GmbH keine Haftung.
Geräte mit Halbleiter-Ausgang (Q1-Q3) signalisieren die Objekterfassung durch Schalten der
angelegten Betriebsspannung. Diese liegt je nach Ausgangsfunktion an den Schaltausgängen des
Gerätes an. Die Halbleiterausgänge sind für einen maximalen Laststrom von 400 mA ausgelegt. Bei
Überschreitung wird der elektronische Kurzschlussschutz ausgelöst, der die Ausgänge vor Zerstörung
schützt. Dieses wird durch rotes blinken der Schalt-LED signalisiert. Nach Beseitigung der Überlast
des Ausgangs kehrt das Gerät selbsttätig in den normalen Betrieb zurück. Eine Unterbrechung der
Betriebsspannung ist nicht notwendig.
Der 5-polige S4 (M12x1) Stecker dient der Parametrierung per Software. Im
Betrieb ist dieser Stecker nicht belegt und wird durch eine Schutzkappe
geschützt.
Der 8-polige S5 (M12x1) Stecker ist für die Spannungsversorgung, die
Schaltausgänge, den Analog-Ausgang und dem Trigger-Eingang für den
Anschluss an die Anlagensteuerung.
Das ¾“ Gewinde ist für das Proxitron Kabel-Schutzschlauchsystem.
Abbildung 7: Rückseite LMB 100
G ¾“ Gewinde
Abbildung 6: G 3/4" Anschluss für
Kabelschutzschlauch System

13
6.2
6.3 Schnittstellenadapter Der LM_ 100 benötigt zum Parametrieren eine
Betriebsspannung von 24 V DC. Der Sensor kann
entweder über den 8-poligen S4 Stecker mit
Betriebsspannung versorgt werden oder die
Versorgung kann auch über den 5 poligen S4
Stecker zur Parametrierung mit dem
Schnittstellenadapter und dem Netzteil PPS 2
(siehe Punkt 4.5 Zubehör) erfolgen. Hierfür das
Netzteil PPS 2 an dem Schnittstellenadapter SIC
458U anschließen und den Schnittstellenadapter
mit dem 5 poligen S4 Stecker des LM_ 100 und dem USB Anschluss eines PC oder Notebook
verbinden. Für den komfortablen Anschluss an einen PC oder ein Notebook ist im Lieferumfang des
Schnittstellenadapters SIC 485U ein 1,5 m langes USB Verlängerungskabel enthalten.
Hinweis: Der Schnittstellenadapter SIC 485U verfügt über keine galvanische Trennung!
7 Bedienung des LM_ 100
7.1 LED Anzeigeelemente
Die Anzeigeelemente des LM_ 100 befinden sich an der Rückseite des Gerätes neben den
Anschlüssen.
Status LED
Schalt LED
Funktion / Bedeutung
Grün
*
Reflektivität Messobjekt ausreichend
blinkt Grün
*
Reflektivität Messobjekt schwach
Rot
*
Reflektivität Messobjekt ungenügend (keine Messergebnisse)
blinkt Rot
oder Aus
*
LM_ 100 startet neu
Blau
Aus
Fehler Verbindungsaufbau zur RS-485 Schnittstelle
Blau
*
Gerät falsch parametriert, keine Messung möglich
blinkt Blau
oder Aus
*
Sensor ausgefallen
*
Grün
Kein Schaltausgang aktiv
*
Rot
Mind. ein Schaltausgang aktiv
Aus
blinkt Rot
Kurzschluss auf mindestens einem der 3 Schaltausgänge
Aus
Aus
Versorgung fehlt oder Gerät startet
*Zustand für Funktion irrelevant, aber nicht Aus
Abbildung 8: SIC 485U Schnittstellenadapter
Schalt LED
Status LED
Abbildung 9: Rückseite
LMB 100

14
7.2 Fehleranzeige Status-LED
Status LED
Fehler
Maßnahme
blinkt Grün
Reflexionsqualität des Messobjekt
niedrig
Gerät neu ausrichten oder Distanz verringern
leuchtet Rot
Messobjekt reflektiert ungenügend
oder zu stark
Messobjekt ändern, Gerät neu ausrichtet oder
Distanz verringert.
blinkt Rot
Sensor startet neu
warten bis Sensor gestartet ist
leuchtet Blau
Gerät falsch parametriert, keine
Messung möglich
Gerät neu parametrieren
blinkt Blau
Sensor ist ausgefallen
Gerät von der Betriebsspannung trennen und neu
verbinden

15
Abbildung 12: Proxitron Laser Distanz Sensor mit der
Software verbinden
Abbildung 11: Einstellung Schnittstelle
Abbildung 11: Einstellung Schnittstelle
8 Software
8.1 Einstellungen
Verbinden des Gerätes mit der Software
Damit der LM_ 100 von der Software erkannt wird, muss dieser über die RS-485 Schnittstelle mit dem
Windows PC verbunden werden. Am einfachsten erfolgt dies mittels des Schnittstellenadapters SIC
485U. (siehe 6.2)
Die mitgelieferte Parametriersoftware ProSoft P1 mit der Datei SetupProSoftP1.exe auf einem
Windows System installieren. Danach kann das Programm durch das Icon ProSoft P1 auf dem
Desktop gestartet werden.
Nach dem Starten der Software wählen Sie zunächst die gewünschte Sprache aus:
Deutsch oder Englisch
Zur Einstellungen der Schnittstelle klicken Sie auf
die Schaltfläche Schnittstelle.
Die Einstellung des COM-Ports ist bei jedem Gerät
unterschiedlich, wählen Sie die passende
Schnittstelle aus. In der Regel wird ihnen nur eine
Schnittstelle angeboten. Eine Einstellung der
Baudrate, Parität und des Stop-Bits muss in der
Regel nicht vorgenommen werden. Benötigt wird
folgende Einstellung:
Baudrate 19200
Parität: Gerade (E)
Stop-Bits: 1 Stop-Bit
klicken Sie auf die Schaltfläche OK.
Nach erfolgter Grundeinstellung kann die
Software mit dem LMB verbunden werden
Hierzu auf Verbinden klicken (Abbildung 12).
Nach dem erfolgreichen „Verbinden“werden die
Sensorinformationen und weitere Menüpunkte
angezeigt.
Slave-Adresse
Durch die Slave-Adresse wird dem LM_ 100 eine eindeutige Adresse zugewiesen, um dem parallelen
Betrieb von bis 253 Sensoren an einer RS-485 Schnittstelle zu ermöglichen. Bei Auslieferungszustand
hat der LM_ 100 die: aktuelle Adresse: 1

16
Diese Adressierung kann beliebig verändert werden. Es dürfen jedoch nicht mehrere Geräte mit der
gleichen Slave-Adresse an einer RS-485 Schnittstelle betrieben werden, da diese sonst von der
Software nicht mehr erkannt werden.
Um die Slave-Adresse zu verändern, geben Sie die aktuelle Adresse des angeschlossenen Sensors
im Feld Aktuelle Adresse ein (z.B. 1). Danach geben Sie die neue Adresse im Feld Neue Adresse
ein (z.B. 5).
Klicken auf die Schaltfläche Setzen
Die neue Adresse ist jetzt zugeordnet. Im Feld Aktuelle Adresse steht in unserem Beispiel jetzt eine 5.
Werden Adressen doppelt vergebenen erfolgt keine Fehlermeldung!
Mit der Schaltfläche Suchen können Sie die aktuelle Adresse des angeschlossenen LM_ 100 suchen.
Der Suchmodus startet bei der aktuell eingegebenen Adresse und sucht bis 255. Die Suche stoppt
sobald eine belegte Adresse gefunden wird. Um im Parallelbetrieb mehrerer LM_ 100 nach dem
ersten Stopp weitere Sensoren zu finden, geben Sie nach dem Stopp die nächste folgende Adresse
ein und starten den Suchvorgang erneut.
Beispiel: Der Suchvorgang hat bei Adresse 5 einen Sensor gefunden, Sie möchten jedoch weiter
suchen. Geben Sie im Feld Aktuelle Adresse jetzt 6 ein und starten den Suchvorgang erneut.
Wiederholen Sie diesen Vorgang so oft, bis Sie alle Sensoren, oder den gesuchten Sensor gefunden
haben.
Abbildung 13:Slave-Adresse

17
Abbildung 14:Sensor-Information
Sensor-Informationen
Im Fenster Einstellungen können Sie folgende Sensor-Informationen ablesen;
Software-Version
Gerätenummer
Interne Temperatur (Innentemperatur des Sensors)
Die Daten werden nach drücken der Schaltfläche
Verbinden neu ausgelesen.
8.2 Basis Konfiguration
Mittelwerbildung
In dieser Einstellung werden die zu mittelnden Einzelwerte für eine Messwertausgabe bestimmt.
Hier können Werte von 1
bis 50 eingetragen
werden.
Beispiel 1.
Messfrequenz 20 Hz
Mittelwert 1
Ausgabefrequenz 20 Hz
Beispiel 2.
Messfrequenz 20 Hz
Mittelwert 10
Ausgabefrequenz 2 Hz
Messfrequenz
Diese Einstellung bestimmt die Messfrequenz des LM_100. Für eine automatische Messfrequenz wird
hier eine 0 eingetragen. Im Modus
Dauermessung können
hier Werte von 0 bis 20 Hz
eingestellt werden.
Im Modus
Kontinuierliches
Tracking können folgende
Werte eingestellt werden;
0
20 bis 100
In Modus Extern-Trigger
könne Werte von 0 bis 100
eingetragen werden.
Abbildung 15: Mittelwertbildung
Abbildung 16: Messfrequenz

18
Autostart
Die hier vorgenommen Einstellungen, definieren den gewünschten Betriebsmodus in dem der
LM_ 100 nach dem Anlegen der Versorgungsspannung automatisch startet.
Extern-Trigger
In dem Betriebsmodus Extern-Trigger wird
nur eine einzelne Messung ausgeführt die
durch einen externen Impuls ausgelöst
wird. Dieser kann durch eine Steuerung
oder einen anderen Sensor, wie zum
Beispiel eine Lichtschranke, initiiert
worden sein.
Wählen Sie Extern-Trigger, wenn der
Messvorgang nur durch ein externes
Impuls ausgelöst werden soll.
Dauerdistanzmessung
In der Betriebsart Dauerdistanzmessung
misst der Sensor kontinuierlich den
gesamt möglichen Messbereich ab.
Der LM_ 100 führt vor jeder Messung eine
neue Justierung auf das Messziel durch,
um eine möglichst hohe Messgenauigkeit
zu erzielen. Dadurch ist der Messvorgang
langsamer als in der Einstellung
kontinuierliches Tracking.
Kontinuierliches Tracking
In der Betriebsart Kontinuierliches
Tracking führt der LM_ 100 auch eine
Dauerdistanzmessung durch. In dieser
Einstellung erfolgt die automatische
Justierung auf das Messziel aber nur alle
6 Sekunden. Daher ist die Messung in
dieser Einstellung schneller als in der
Einstellung Dauerdistanzmessung, kann
damit aber nicht schnell auf große
Distanzsprünge reagieren.
Abbildung 17: Autostart Funktion - Extern-Trigger
Abbildung 18: Autostart Funktion - Dauerdistanzmessung
Abbildung 19: Autostart Funktion - Kontinuierliches Tracking

19
Abbildung 20:Fehlermodus Ausgänge
Fehlermodus
Diese Einstellung bestimmt das Verhalten der Ausgänge des LM_ 100 bei einem Fehler.
Letzter Zustand
Der LM_ 100 übernimmt den letzten Zustand der Ausgänge
vor dem Auftreten des Fehlers.
Schließer aktiv / Öffner inaktiv / Analogausgang 3 mA
Der LM_ 100 setzt die Ausgänge bei Auftreten eines
Fehlers in folgende Zustände
Schließer aktiv (geschlossen)
Öffner inaktiv (geschlossen)
Der Analogausgang gibt 3 mA aus.
Schließer inaktiv / Öffner aktiv / Analogausgang 21 mA
Der LM_ 100 setzt die Ausgänge bei Auftreten eines
Fehlers in folgende Zustände
Schließer inaktiv (geöffnet)
Öffner aktiv (geöffnet)
Der Analogausgang gibt 21 mA aus.
Abbildung 21: Fehlermodus-Ausgänge -
Letzter Zustand
Abbildung 22: Fehlermodus-Ausgänge -
Schließer aktiv / Öffner inaktiv /
Analogausgang 3 mA
Abbildung 23: Fehlermodus-Ausgänge -
Schließer inaktiv / Öffner aktiv /
Analogausgang 21 mA

20
Parameter Reset
Um den LM_ 100 auf die Werkseinstellungen
zurückzustellen, klicken Sie auf Parameter
Reaset. Alle getätigten Einstellungen gehen
verloren. Unter der Funktion Datei Parameter
speichern können die Einstellungen vorher
gesichert werden (siehe Punkt 8.8).
Sensor Neustart
Reagiert der LM_ 100 nicht mehr auf Eingaben
oder Messziele, muss ein Neustart durchgeführt
werden.
Mit dem Neustart wird der LM_ 100 neu gestartet,
die gewählten Einstellungen bleiben bei dieser
Funktion unverändert. Wahlweise kann der LM_
100 auch kurz von der Betriebsspannung getrennt
werden.
Abbildung 24: Parameter Reset
Abbildung 25: Sensor Neustart
