Qeo Fve 150 User manual

Bedienungsanleitung

User manual

Video-Endoskop

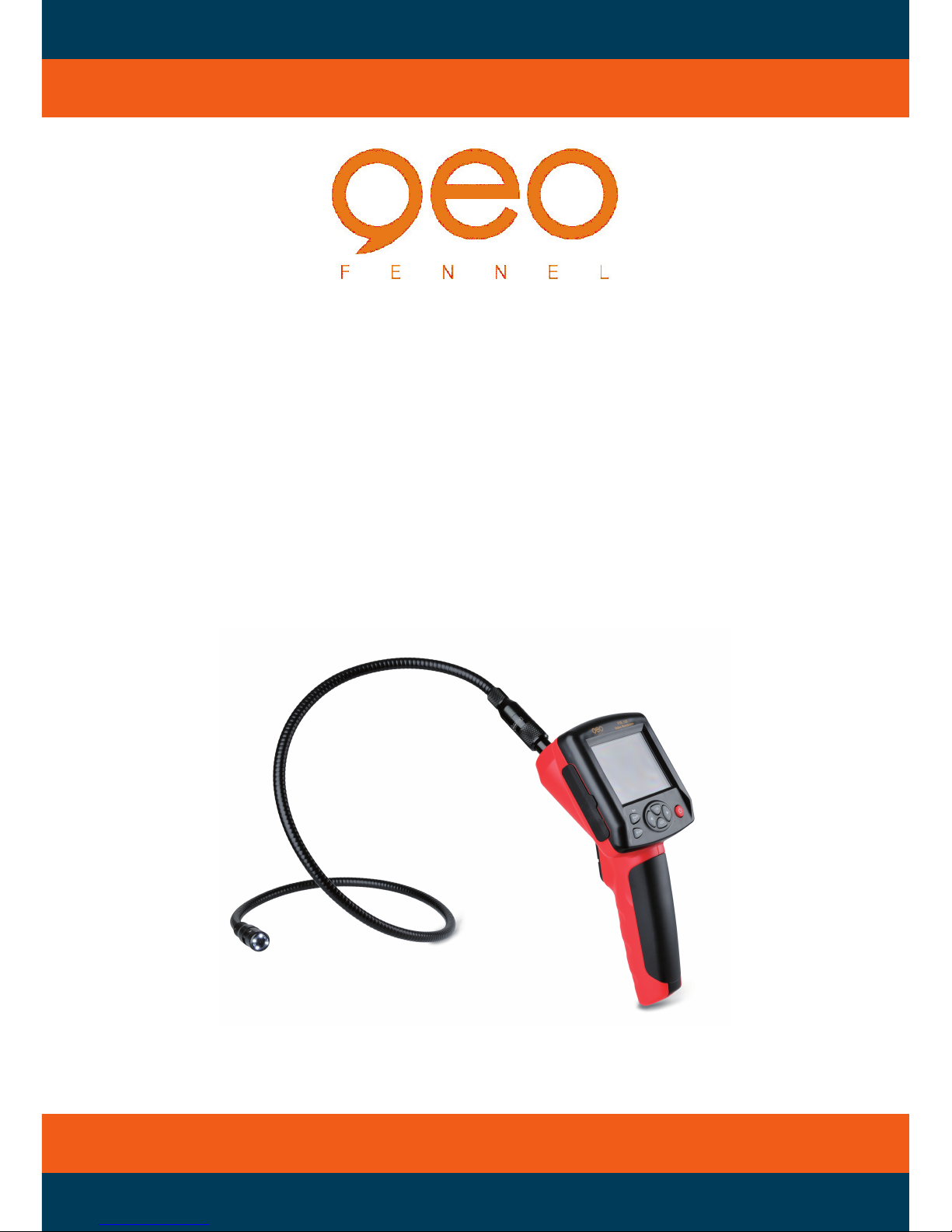

Video Borescope

FVE 150

LIEFERUMFANG

Video-Endoskop, Schwanenhalssonde 100 cm,

TV-Kabel, USB-Kabel, Li-Ion-Akku, Ladegerät,

Magnet, Haken, Spiegel, Koffer, 2 GB SD-

Karte, Bedienungsanleitung

KIT CONSISTS OF

Video-Borescope, gooseneck probe 100 cm,

video cable, USB cable, Li-Ion batteries, char-

ger, magnet tip, hook tip, mirror tip, hard case,

2 GB SD-card, user manual

BESTIMMUNGSGEMÄßE VERWENDUNG

Für optische Kontrolle / Überwachung von un-

zugänglichen Stellen per Video-Endoskop, z. B.

Sanitär-, Elektro-, Baubranche.

INTENDED USE OF INSRUMENT

Optical check / survey of unaccessible places

via borescop, i. e. sanitary installations, elec-

trical industry, construction.

WARN- UND SICHERHEITSHINWEISE

Bitte richten Sie sich nach den Anweisungen

der Bedienungsanleitung.

Anleitung vor Benutzung des Gerätes sorgfältig

lesen.

Niemals das Gehäuse öffnen.

Reparaturen nur vom autorisierten Fachhändler

durchführen lassen.

Keine Warn- oder Sicherheitshinweise entfernen.

Kamera und Sonde sind wasserdicht, jedoch

nicht das Gerät. Video-Endoskop nicht in Was-

ser tauchen. Gerät nicht in feuchter / nasser

Umgebung (Regen) betreiben.

Doppelte Isolierung nach CE-Standards.

Sonde sorgfältig an das Gerät anschrauben, um

Elektrounfälle zu vermeiden.

Das Gerät nicht direkter Sonnenstrahlung, star-

ken Lichtquellen oder Reflektoren aussetzen.

SAFETY INSTRUCTIONS

Please follow up instructions given in user

manual.

Carefully read the instructions before using the

instrument.

Do not open instrument housing.

Repairs should be carried out by authorized

workshops only. Please contact your local dea-

ler.

Do not remove warning labels or safety in-

structions.

The camera is waterproof, but not the instru-

ment. Do not use the instrument under water.

Do not use the instrument in humid / wet con-

dition (rain).

Carefully screw the probe onto the instrument

in order to avoid electro shocks.

Do not use the instrument in direct sun light,

in bright illumination and with reflectors.

CARE AND CLEANING

Please handle measuring instruments with care.

Clean with soft cloth only after any use. If

necessary damp cloth with some water.

If instrument is wet clean and dry it carefully.

Pack it up only if it is perfectly dry.

Transport in original container / case only.

UMGANG UND PFLEGE

Messinstrumente generell bitte sorgsam behan-

deln.

Nach Benutzung mit weichem Tuch reinigen

(ggfs. Tuch in etwas Wasser tränken).

Wenn das Gerät feucht war, sorgsam trocknen.

Erst in den Koffer oder die Tasche packen,

wenn es absolut trocken ist.

Transport nur in Originalbehälter oder -tasche.

EIGENSCHAFTEN

Für optische Einblicke in das Innenleben von

Maschinen zur Wartung und Instandhaltung

Beobachtung und Kontrolle von Objekten unter

Wasser (Drainagearbeiten). - Nur die Sonde mit

Kamera unter Wasser tauchen - auf keinen Fall

das Gerät!

Speicherfunktion

Bildrotation

Datums- und Zeitanzeige im Display

Audio- und Videoaufnahme

SD-Karte (2 GB; unterstützt bis 8 GB optional)

Integrierter 70 MB Flash-Speicher

TV-Ausgang

Umwandlung in jpg- und bmp-Format

Sprachwahl: Deutsch, Englisch, Französisch,

Spanisch

LED-Beleuchtung für Arbeiten in dunkler Um-

gebung

2000mAh Li-Ion-Akku wird über Mini-USB-

Anschluss geladen

Stromsparmodus

FEATURES

Optical check of machine interior for service

and repair.

Survey and check of objects under water (drai-

nage works). - Please only put camera with

probe under water - not the instrument!

Memory function

Image rotation

Display indication of date and time

Audio and video recording

SD-card (2 GB; support up to 8 GB optional)

Built-in 70 MB flash memory

TV output

Conversion into jpg and bmp formate

Languages: German, English, French, Spanish

LED illumination for working in dark surroun-

dings

Adjustment of contrast, illumination and colours

USB charging of 2000mAH Li-Ion battery

Saving power mode

TECHNISCHE DATEN

Kamerakopf

Blickfeld 0° und 180°

Brennweite 6 - 7 cm

Sichtbarer Abstand 5 - 15 cm

Kameradurchmesser 17 mm

Lichtquelle LED

Display

Displaygröße 3,2“

Auflösung 320 x 240 Pixel

Bildübertragung zu LCD Schwanenhalssonde

CMOS Bildsensor 300.000 Pixel

Videoausgang (zu TV) PAL / NTSC

Bild-/Videoformat JPG / 3 GP

Auflösung Bilder / Video 320 x 240 Pixel

Interner Speicher 70 MB

Weitere Speichermög- 2 GB SD-Karte

lichkeit unterstützt bis 8 GB

(optional)

Bediensprachen Deutsch, Englisch,

Französisch, Spanisch

Verschiedenes

Sondenlänge 100 cm

Biegeradius 6 cm

Schutzklasse Sonde und

Kamera IP 67

Stromversorgung 3,7V/2000mAh Li-Ion

Betriebsdauer 4 h

Temperaturbereich -10 - + 50°C

Feuchtigkeitsbereich 15 - 85 % RH

Abmessungen 240 x 160 x 100 mm

Gewicht mit Sonde 0,584 kg

TECHNICAL DATA

Camera head

Viewable angle 0° and 180°

Focal length 6 - 7 cm

Viewable distance 5 - 15 cm

Diameter of camera 17 mm

Light source LED

Display

Display size 3,2“

Resolution 320 x 240 pixels

Image transmisstion Gooseneck tube

to LCD

CMOS image sensor 300.000 pixels

Video output (to TV) PAL / NTSC

Picture / video formate JPG / 3 GP

Resolution picture / video 320 x 240 pixel

Internal memory 70 MB

Further memory 2 GB SD-card

support up to 8 GB

(optional)

Operation languages German, Englisch,

French, Spanish

Various

Probe length 100 cm

Bend radius of probe 6 cm

Protection class probe

and camera IP 67

Power supply 3,7V/2000mAh Li-Ion

Operating time 3 h

Temperature range -10 - + 50°C

Humidity range 15 - 85 % RH

Dimensions 240 x 160 x 100 mm

Weight with probe 0,584 kg

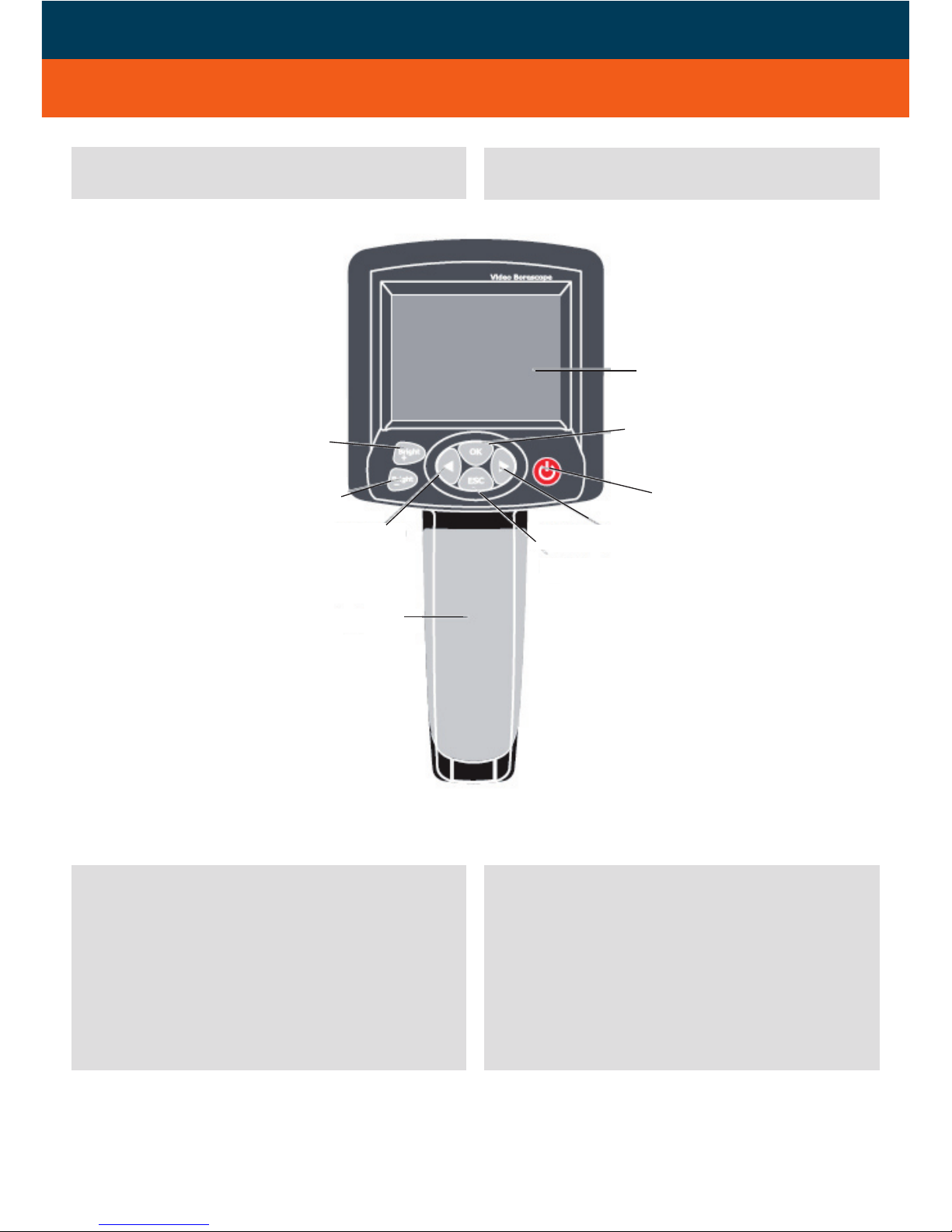

BEDIENELEMENTE FEATURES

1) Display

2) OK-Taste

3) An-/Aus-Taste

4) Cursor auf

5) Exit (ESC)

6) Griff mit Li-Ion-Batterie

7) Cursor ab

8) Displaybeleuchtung dunkler

9) Displaybeleuchtung heller

1) Display

2 OK-button

3) ON / OFF button

4) Cursor up

5) EXIT button (ESC)

6) Handle with Li-Ion battery

7) Cursor down

8) Display illumination down

9) Display illumination up

10) Kameraanschluss

11) Schwanenhals

12) Kamera

13) TV-Ausgang

14) USB-/Ladeanschluss

15) RESET-Taste

16) SD-Karte

17) Integrierte Abdeckkappe

18) Foto-Taste (SNAP)

19) Video-Taste (RECORD)

20 Anschluss Hauptplatine

21) Kameraanschluss

10) Camera adapter

11 Gooseneck

12) Camera

13) TV output

14) USB charging adapter

15) RESET button

16) SD card

17) Built-in socket cover

18) Foto button (SNAP)

19 Video button (RECORD)

20) Mainboard socket

21) Camera adapter

13 14

18 19

BEDIENUNG OPERATION

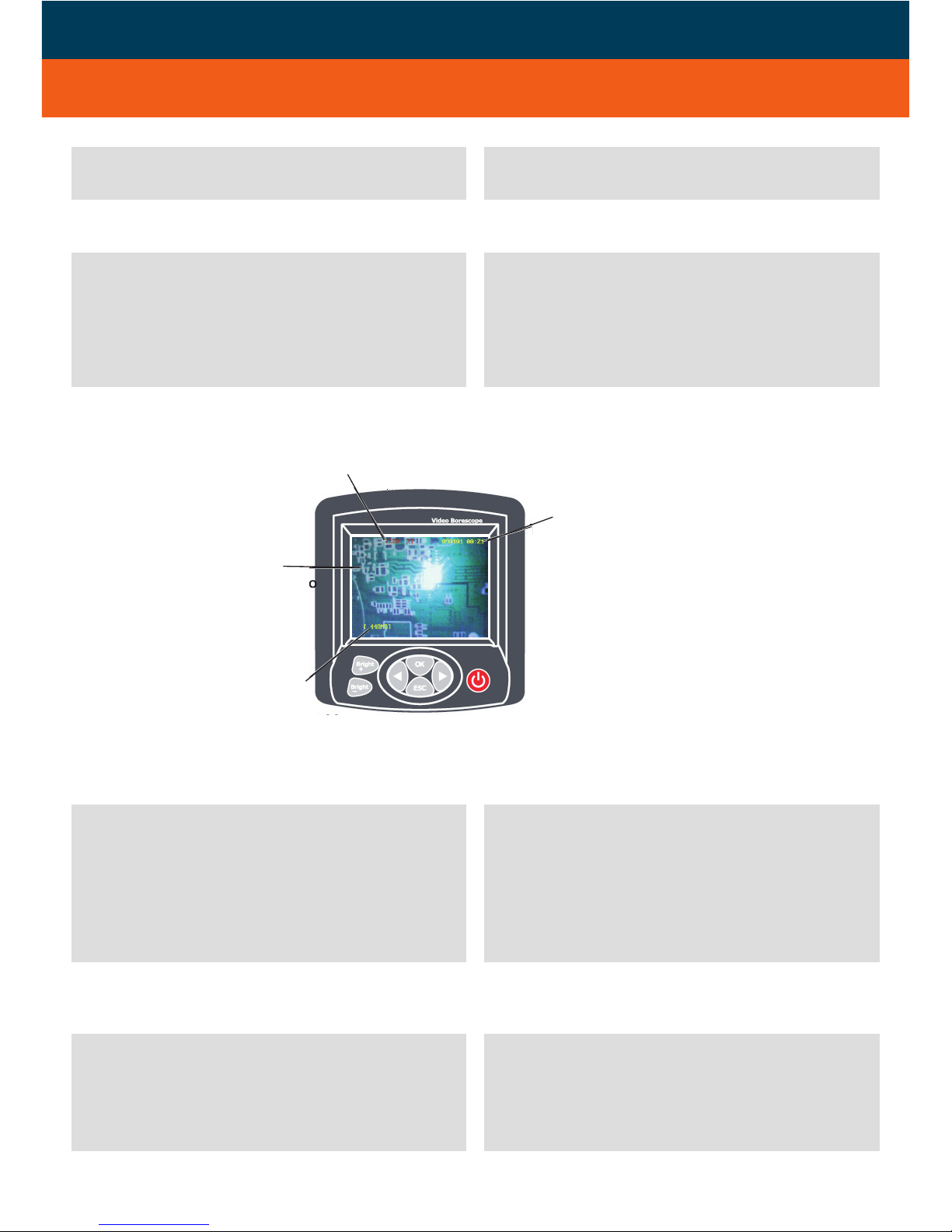

Anzeige aktuelles Datum mit Uhrzeit

Indication of current date and time

Anzeige Displaybeleuchtung an/aus

Indication of display illumination on/off

Bildanzeige

Picture display

Speicheranzeige

Current memory display

GERÄT EINSCHALTEN

Mit Taste 3 Gerät einschalten. Das Gerät ist nun

im Videomodus. Um das Gerät wieder auszu-

schalten, erneut Taste 3 drücken.

SWITCH INSTRUMENT ON

Switch instrument on with button 3. To switch

insturment off press button 3 again.

EINSTELLUNG DER BILDHELLIGKEIT

Mit den Tasten „Bright +“ und „Bright -“ kön-

nen Sie die Helligkeit verändern. Die niedrigste

Einstellung ist 0 (bei dieser Einstellung leuchtet

die LED nicht mehr), die maximale 10.

SETTING IMAGE ILLUMINATION

With the buttons „Bright +“ and „Bright -“ you

can adjust the image illumination. The lowest

illumination is 0 (= LED does not light any-

more), the maximum illumination is 10.

BILDROTATION

Mit den Tasten 4 und 7 können Sie die Display-

anzeige um 180° drehen.

IMAGE ROTATION

With buttons 4 and 7 you can rotate the display

by 180°.

AUFNAHMEN SPEICHERN

Wenn das Gerät eingeschaltet ist, können Sie

mit der SNAP-Taste auf der Geräterückseite Bil-

der speichern. Dazu Taste kurz gedrückt halten.

Datum und Uhrzeit werden auf dem Bild ange-

zeigt. Die Bilder können dann im Explorer aufge-

rufen werden.

SAVE PHOTOS

When the instrument is switched on press

SNAP button on the reverse side to save photos.

For this press button shortly. Date and time will

be displayed on the photos. Photos can be

browsed in the explorer.

VIDEOAUFNAHMEN

Wenn das Gerät eingeschaltet ist, können Sie

mit der RECORD-Taste auf der Geräterückseite

Videos speichern. Dazu RECORD-Taste 3 Sek.

gedrückt halten. Das Gerät ist nun im Video-

modus, und das Videosymbol erscheint im Dis-

play. Links unten im Display wird der verfüg-

bare Speicherplatz angezeigt. RECORD-Taste

gedrückt halten, um die Aufnahmen zu spei-

chern. Die Aufnahmen können dann im Explorer

aufgerufen werden.

SAVE VIDEOS

When the instrument is switched on press

RECORD-button on the reverse side for 3 sec.

to save videos. The video symbol is displayed

and on the left down side of the display and

the free memory space is shown. Hold on pres-

sing RECORD-button to save the video. The

videos can be browsed in the explorer.

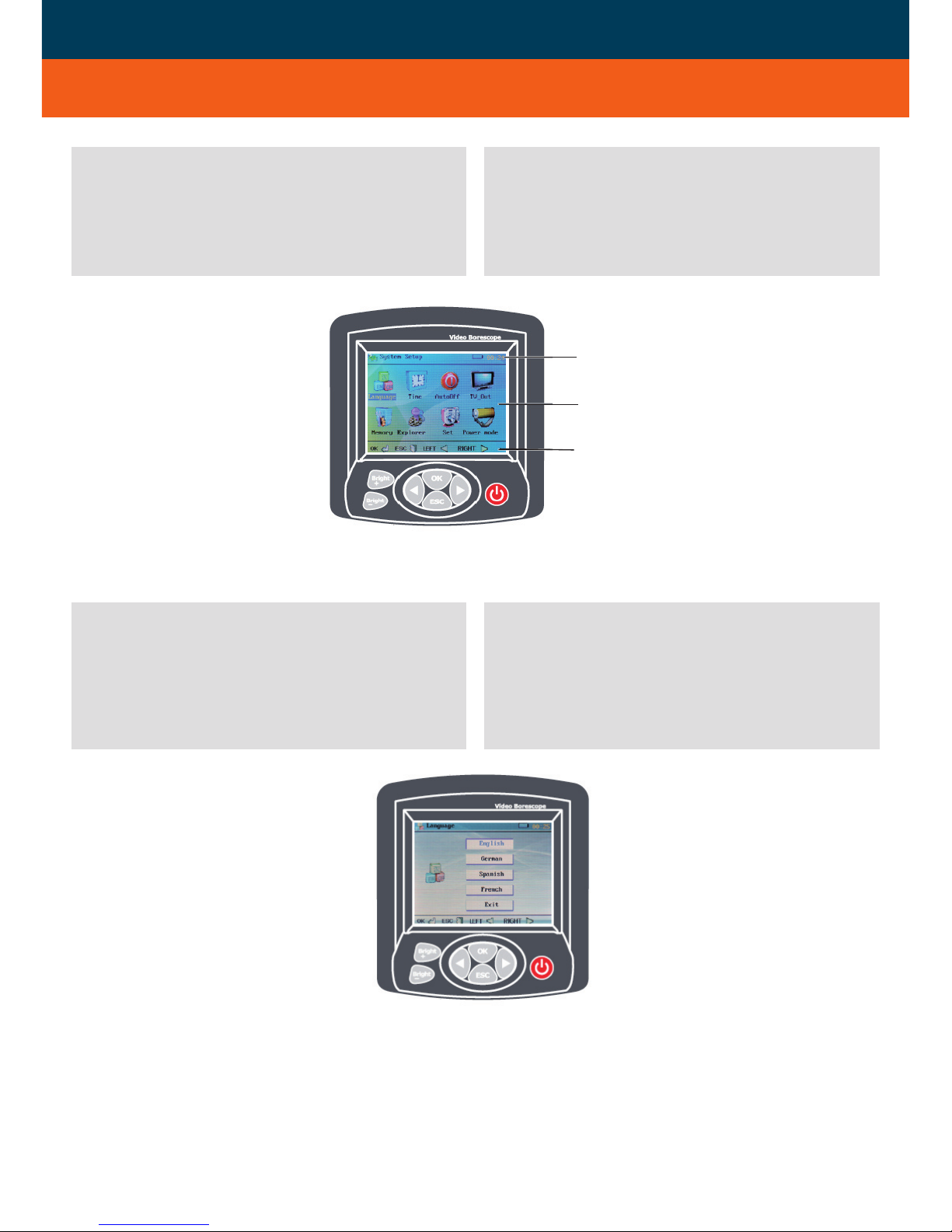

MENÜFÜRHUNG

Gerät einschalten und OK drücken. Dann er-

scheint folgendes Dialogfeld:

MAIN MENU

Switch instrument on and press OK. Then

following dialogue box is displayed:

Gehen Sie mit dem Cursor auf JA, und drücken

Sie OK. Nun sind Sie im Hauptmenü und kön-

nen mit den Cursortasten den gewünschten

Menüpunkt auswählen und mit OK bestätigen.

Choose YES with the cursor and confirm with

OK. Now you are in the main menu and can

choose menu icon required. Confirm chosen

menu with OK.

Aktuelle Zeit

Current time

Hauptmenu

Main menu

Cursoranzeige

State of cursor

SPRACHE WÄHLEN

Gehen Sie mit dem Cursor auf SPRACHE, und

bestätigen Sie mit OK. Nun können Sie die ge-

wünschte Sprache auswählen und mit OK be-

stätigen.

SET LANGUAGE

Choose LANGUAGE with the cursor and confirm

with OK. Now you can choose the language

requested and confirm with OK.

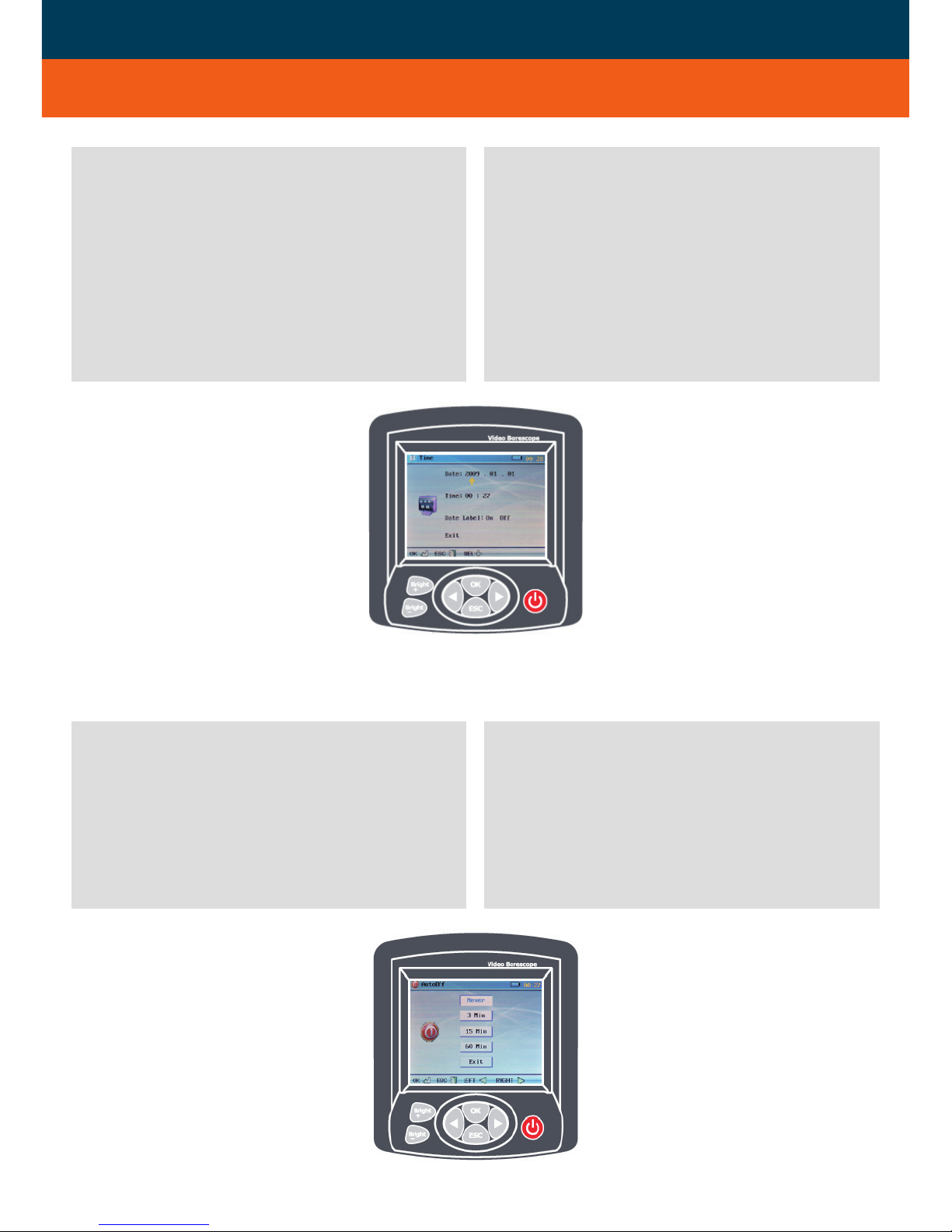

UHRZEIT EINSTELLEN

Gehen Sie mit dem Cursor auf ZEIT, und bestä-

tigen Sie mit OK. Mit dem Cursor können Sie

den gewünschten Parameter wählen. Den Para-

meter, unter dem jeweils der gelbe Pfeil steht,

können Sie verändern. Dazu drücken Sie die

Tasten SNAP (= auf) oder RECORD (= ab).

Eingestellte Werte mit OK bestätigen. Danach

sind Sie automatisch wieder im Hauptmenü.

SET TIME

Choose TIME with the cursor and confirm with

OK. With the cursor you can now choose the

parameter requested. The yellow arrow shows

which parameter you have chosen. With the

buttons SNAP (= up) and RECORD (= down)

you can set the parameter. Confirm with OK.

Thereafter, you automatically return to the

main menu.

AUTOMATISCHE ABSCHALTUNG

Gehen Sie mit dem Cursor auf AUTO AUS, und

bestätigen Sie mit OK. Wählen Sie nun aus dem

Auswahlmenü den gewünschten Parameter,

und bestätigen Sie mit OK. Danach sind Sie

automatisch wieder im Hauptmenü

AUTOMATIC SHUT-DOWN

Choose AUTO OFF with the cursor and confirm

with OK. With the cursor you can now choose

the parameter requested. Confirm with OK.

Thereafter, you automatically return to the

main menu.

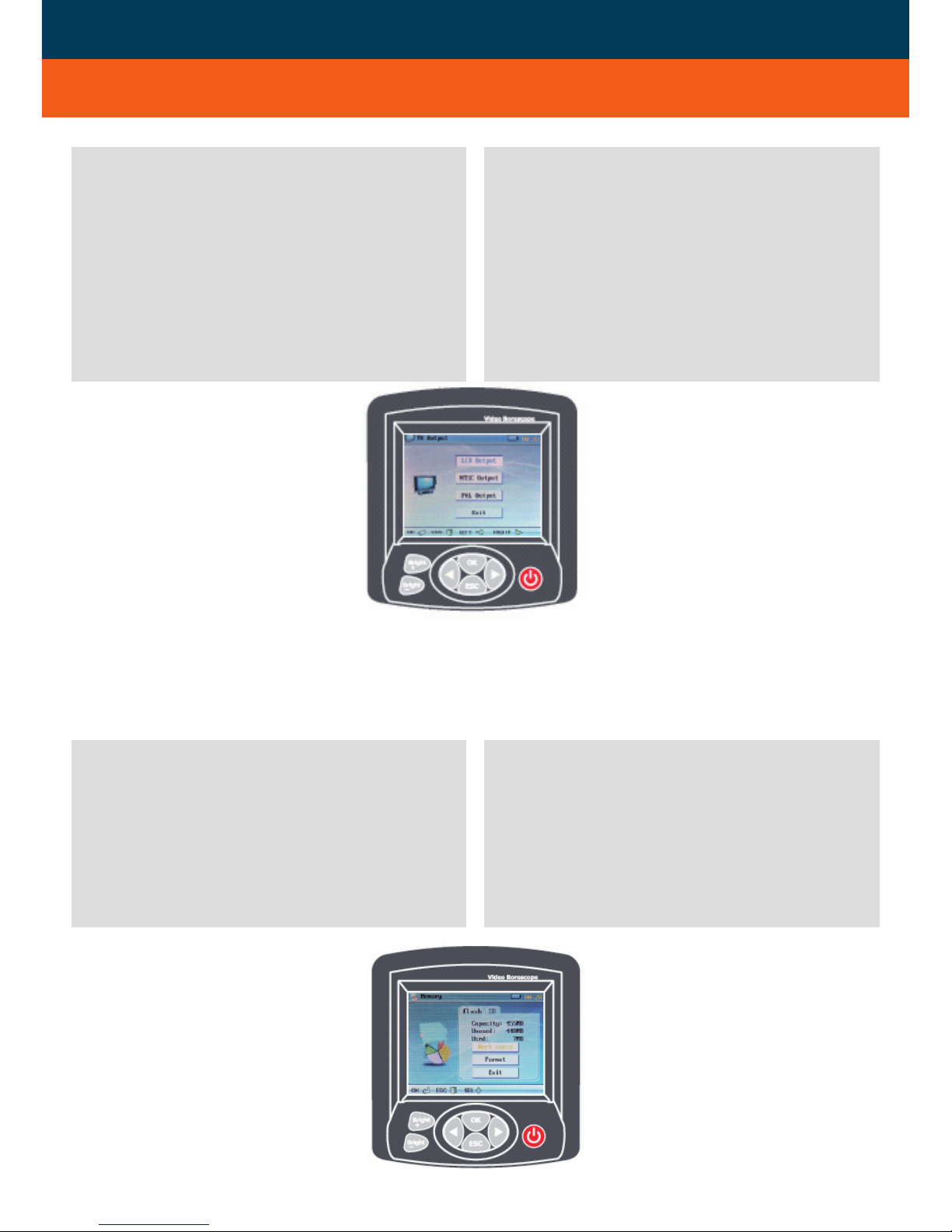

TV-AUSGANG

TV-Kabel (im Lieferumfang) mit Monitor verbin-

den; dabei das schwarze Ende an das Gerät und

das gelbe Ende an den Monitor anschließen. Im

Hauptmenü TV-AUSGANG wählen und mit OK

bestätigen. Aus dem Auswahlmenü zutreffen-

den Parameter auswählen und mit OK bestäti-

gen. Danach sind Sie automatisch wieder im

Hauptmenü.

TV OUTPUT

Connect TV cable (supplied with) with monitor;

plug the black end into the instrument and the

yellow into the monitor. Choose TV OUT in the

main menu and confirm with OK. Choose the

correct parameter with the cursor and confirm

with OK. Thereafter, you automatically return

to the main menu.

SPEICHERFUNKTION

Gehen Sie mit dem Cursor auf SPEICHER, und

bestätigen Sie mit OK.Wählen Sie mit SNAP

oder RECORD das gewünschte Speichermedium

(Flash oder SD), und bestätigen Sie mit OK.

Danach gelangen Sie mit ZURÜCK wieder ins

Hauptmenü.

MEMORY FUNCTION

Choose MEMORY with the cursor and confirm

with OK. Choose the required format with but-

tons SNAP and RECORD and confirm with OK.

With BACK you return to the main menu.

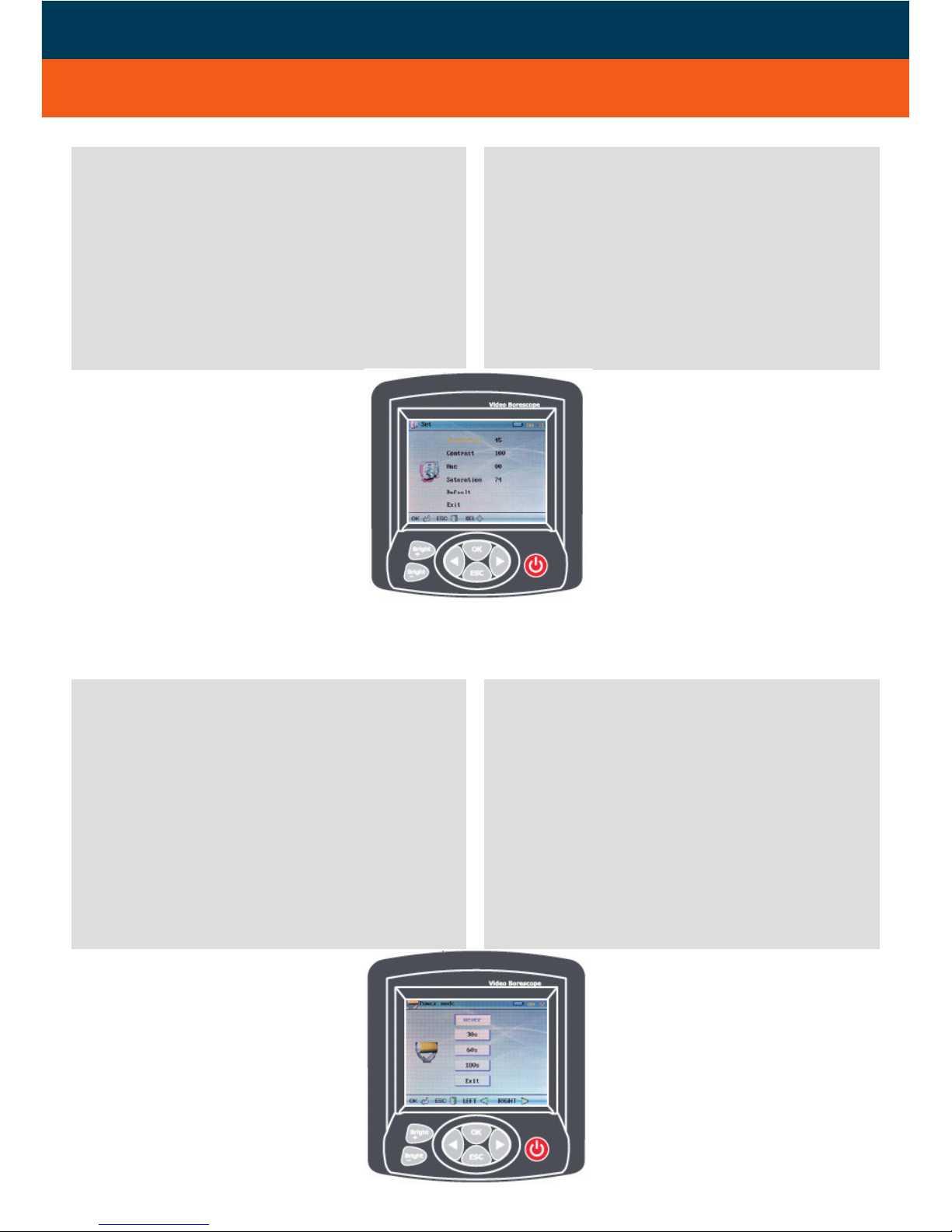

BILD UND VIDEO-EXPLORER

Wählen Sie mit dem Cursor EXPLORER, und be-

stätigen Sie mit OK. Wählen Sie VIDEO PLAYER

oder BILDERANSICHT und bestätigen Sie mit

OK.

Zum Löschen wählen Sie das gewünschte Bild /

Video, und löschen Sie mit BRIGHT+.

PICTURE AND VIDEO EXPLORER

Choose EXPLORER with the cursor and confirm

with OK. Choose VIDEO PLAYER or PICTURE

VIEW and confirm with OK.

For deletion choose the picture / video required

with BRIGHT +.

Explorer

Video Player Picture View

STROMSPARMODUS

Wählen Sie mit dem Cursor STROMSPARMO-

DUS, und bestätigen Sie mit OK. Hier stellen

Sie ein, ob und nach welcher Zeit bei dem Ge-

rät der Stormsparmodus einsetzt. Mit OK be-

stätigen; danach befindet sich das Gerät auto-

matisch wieder im Hauptmenü. Im Stromspar-

modus geht der Bildschirm nach der eingestell-

gen Zeit aus; das Gerät ist jedoch noch an.

Einfach eine Taste betätigen, und das Display

ist wieder aktiv.

SAVING POWER

Choose SAVING POWER and confirm with OK.

Now set if and when saving power mode starts

and confirm with OK. Thereafter, the instrument

automatically returns to the main menu. After

the time chosen the display will shut down but

the system is still working. Press any button to

open display again.

EINSTELLUNGEN

Wählen Sie mit dem Cursor EINSTELLUNGEN,

und bestätigen Sie mit OK. Nun können Sie mit

dem Cursor den gewünschten Parameter Hellig-

keit, Kontrast, Farbe, und Sättigung wählen und

mit den Tasten SNAP und RECORD einstellen.

Wenn Sie die Werte mit OK bestätigen, gelan-

gen sie automatisch wieder ins Hauptmenü.

SET

Choose SET with the cursor and confirm with

OK. Now you can choose the requested para-

meter with the cursor such as brightness, con-

trast, hue and saturation. Set the paramater

with buttons SNAP and RECORD and confirm

with OK. Thereafter, you automatically return

to the main menu.

GERÄT AUSSCHALTEN

Jedes Menü können Sie mit ESC verlassen.

Dann befinden Sie sich im Videomodus und

können das Gerät ausschalten.

EXIT MODE

You can leave any menu by pressing ESC.

Then you are in the video mode and can

switch off the intrument.

HINWEISE:

Schwanenhals nicht stärker als 90° biegen.

Bei längerem Nichtgebrauch Batterien aus

dem Gerät nehmen.

Kamera vor Benutzung reinigen.

Nur Original-Akku verwenden.

NOTICE:

Do not bend gooseneck more than 90°.

Take out the battery if you do not use the

instrument for a long time.

Clean camera before using.

Please only use original battery pack.

ELEKTROMAGNETISCHE VERTRÄGLICHKEIT

Es kann nicht generell ausgeschlossen werden,

dass das Gerät andere Geräte stört (z.B. Navi-

gationseinrichtungen);

durch andere Geräte gestört wird (z.B. elektro-

magnetische Strahlung bei erhöhter Feldstärke

z.B. in der unmittelbaren Nähe von Industrie-

anlagen oder Rundfunksendern).

•

ELECTROMAGNETIC ACCEPTABILITY (EMC)

It cannot be completely excluded that this in-

strument will disturb other instruments (e.g.

navigation systems);

will be disturbed by other instruments (e.g.

intensive electromagnetic radiation nearby

industrial facilities or radio transmitters).

•

CE-KONFORMITÄT

Das Gerät ist gemäß den gültigen CE-Normen

zertifiziert.

CE-CONFORMITY

Instrument is certified as per required CE regu-

lations.

GARANTIE

Die Garantiezeit beträgt zwei (2) Jahre, begin-

nend mit dem Verkaufsdatum.

Die Garantie erstreckt sich nur auf Mängel wie

Material- oder Herstellungsfehler, sowie die

Nichterfüllung zugesicherter Eigenschaften.

Ein Garantieanspruch besteht nur bei bestim-

mungsgemäßer Verwendung. Mechanischer

Verschleiß und äußerliche Zerstörung durch

Gewaltanwendung und Sturz unterliegen nicht

der Garantie. Der Garantieanspruch erlischt,

wenn das Gehäuse geöffnet wurde. Der Her-

steller behält sich vor, im Garantiefall die

schadhaften Teile instand zusetzen bzw. das

Gerät gegen ein gleiches oder ähnliches (mit

gleichen technischen Daten) auszutauschen.

Ebenso gilt das Auslaufen der Batterie nicht als

Garantiefall.

WARRANTY

This product is warranted by the manufacturer

to the original purchaser to be free from defects

in material and workmanship under normal use

for a period of two (2) years from the date of

purchase.

During the warranty period, and upon proof of

purchase, the product will be repaired or re-

placed (with the same or similar model at manu-

facturers option), without charge for either parts

or labour.

In case of a defect please contact the dealer

where you originally purchased this product.

The warranty will not apply to this product if

it has been misused, abused or altered. With-

out limiting the foregoing, leakage of the batte-

ry, bending or dropping the unit are presumed

to be defects resulting from misuse or abuse.

HAFTUNGSAUSSCHLUSS

Der Benutzer dieses Produktes ist angehalten,

sich exakt an die Anweisungen der Bedienungs-

anleitung zu halten. Alle Geräte sind vor der

Auslieferung genauestens überprüft worden.

Der Anwender sollte sich trotzdem vor jeder

Anwendung von der Genauigkeit des Gerätes

überzeugen.
