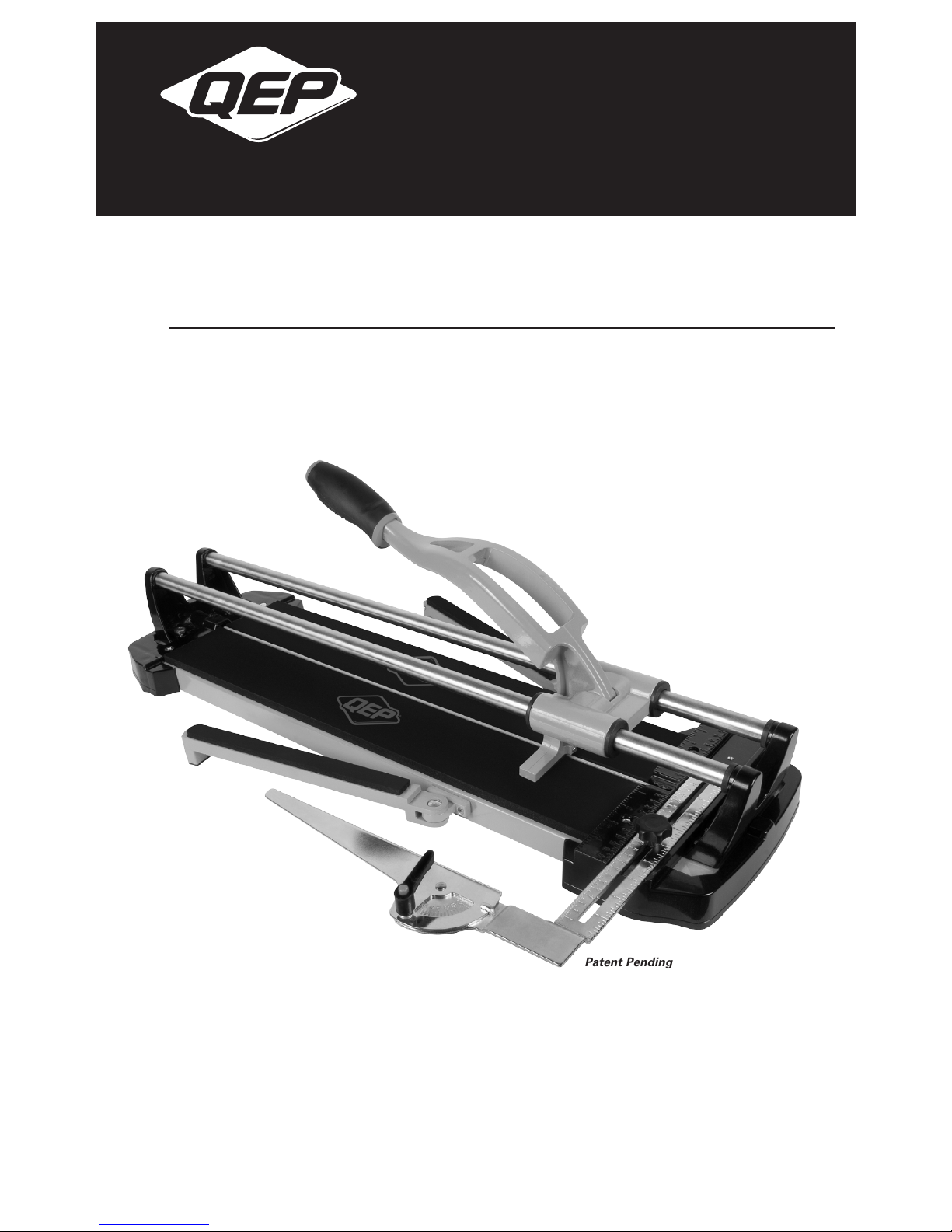

QEP 10424Q User manual

WISHBONE
24 in. Tile Cutter
OWNER’S MANUAL
Coupe carreaux de 600 mm
MANUEL D’UTILISATION
Cortador de losetas de 600 mm
MANUAL DE OPERACIÓN
Read and understand all instructions.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
Lire et comprendre toutes les directives.
VEUILLEZ CONSERVER CES DIRECTIVES POUR RÉFÉRENCE ULTÉRIEURE.
Lea y comprenda todas las instrucciones.
CONSERVE ESTAS INSTRUCCIONES PARA CONSULTARLAS EN EL FUTURO.
Patent Pending
STK# 10424Q

- 2 -
WISHBONE CUTTER SPECIAL FEATURES
The QEP Wishbone Tile Cutter offers several innovative features that
make this professional tile cutter truely unique.
CLEAR VIEW HANDLE
The Wishbone Tile Cutter with the Clear View Handle is the first tile
cutter that allows the user to see the cut being made without having to
bend in order to view the scoring action from the side. The open Clear
View Handle (patent pending) has a unique shape and open center
(Fig. 1) for the user to see the scoring wheel as it is scoring the surface of
the tile, resulting in a more accurate and easier cut.
BREAKER BAR
A magnetic tab holds the breaker bar up and out of the way, until the
score is completed. When the tile is ready to be snapped, manually flip the
breaker bar down (Fig. 2), place in position at the front edge of the tile as
shown, and apply downward pressure.
Fig. 1
Fig. 2
SCORING Slide to
score
surface
glaze
DOWN POSITION
FOR SNAPPING
UP POSITION
FOR CUTTING
Magnetic Tab

SNAPPING
Breaker Bar
Press
down
- 3 -

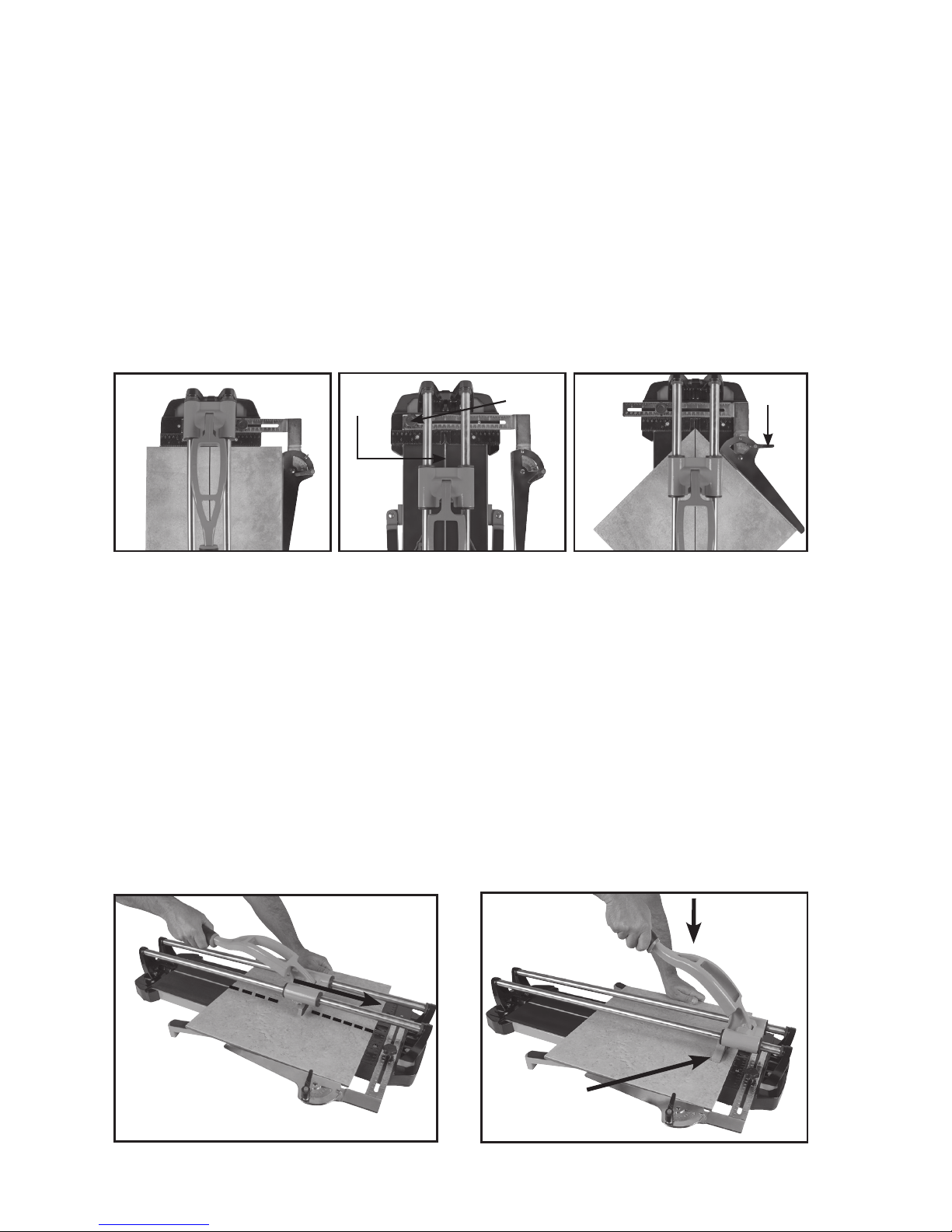

RIP CUT
Place the tile at the front edge against the front stop (Fig. 3). Position
the tile so the line of cut is directly over the scoring line, which is the
line between the left and right pad (Fig. 4). Adjust the cutting guide
by loosening the guide knob (Fig. 4) and sliding it left or right to the
desired cutting position, and lock the cutting guide in place.
DIAGONAL CUT
The cutting guide can also assist in diagonal cuts. Push the button and
loosen the angle guide lever on the cutting guide (Fig. 5). Move tile into
the desired angle and lock guide in place.
Fig. 6 Fig. 7
RIP CUT
Stop
DIAGONAL
CUT Angle
guide
lever
Scoring
line
Guide
knob
Fig. 3 Fig. 4 Fig. 5
MAKING THE CUT
Flip the Breaker Bar up. Then place the cutting wheel on the rear edge
of the tile. Then, while applying medium pressure, slide the wheel
forward the full length of the tile, scoring the tile surface glaze as the
handle is pushed forward (Fig 6).It is important to make one continuous
motion, scoring the surface only once per tile. After scoring, and
without moving the tile, flip the breaker bar down. Position the handle
so that the breaker foot is slightly in from the front edge of the tile and
front stop. Apply increasing pressure on the handle until the tile snaps
along the score line (Fig 7).
SCORING
Slide to
score
surface
glaze

GENERAL MAINTENANCE
1. Oil should not be used on the 10424Q QEP Tile Cutter. Use of oil will cause
eventual gumming and sticking of the movable parts as the oil combines with
dirt and ceramic tile dust.
2. Wear is normal in the chrome plated rails and can be evenly distributed by
occasional rotation of each of the two rails. For cutters with hex bolts holding
the rails, loosen each hex bolt and slightly rotate the rails. Retighten the hex
bolts when finished.
3. The only part routinely needing replacement is the carbide scoring wheel.
All other parts are also available.
- 4 -

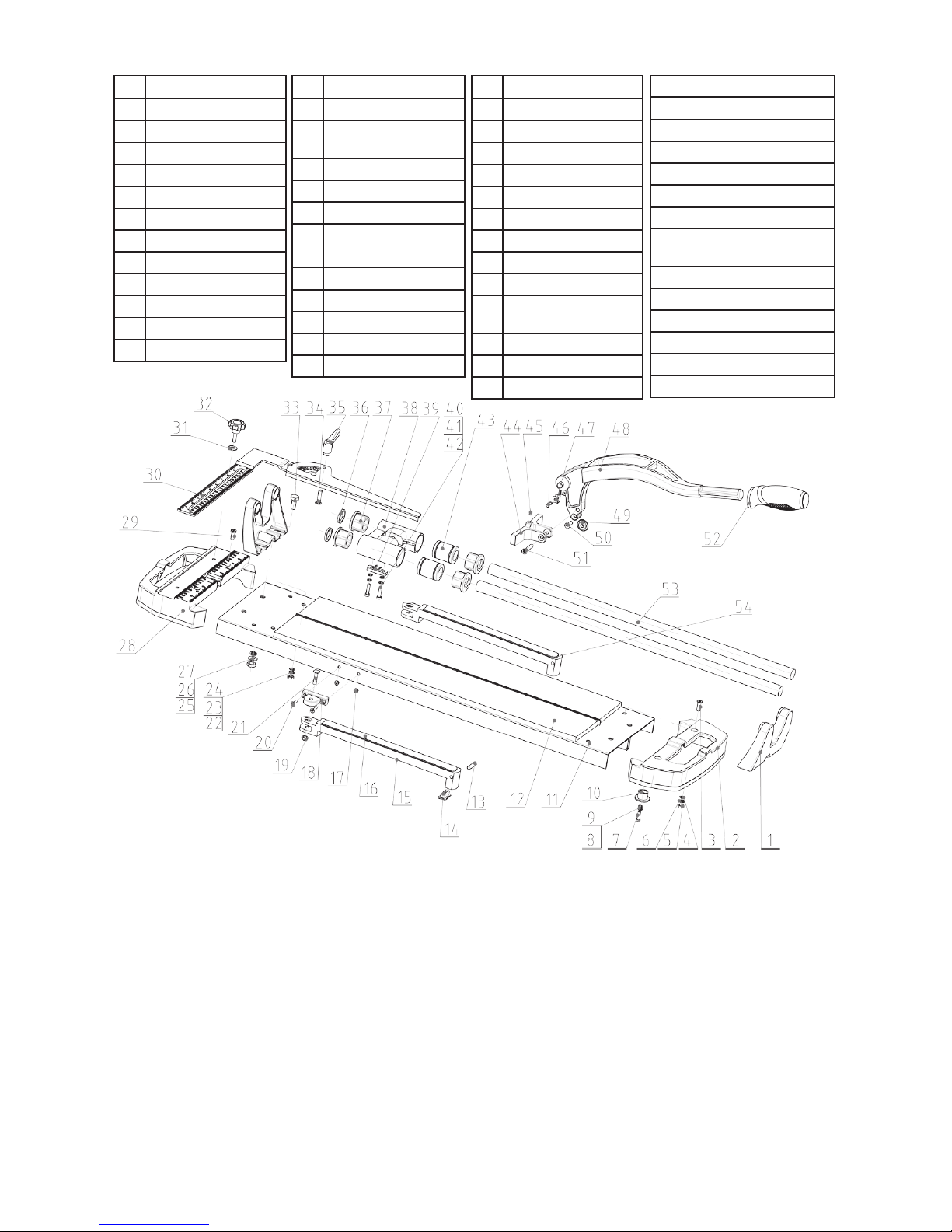

PARTS LIST
1 Support Frame
2 Tail
3 Bolt
4 Flate Washer
5 Nut
6 Spring Washer
7 Screw
8 Spring Washer
9 Flate Washer
10 Rubber Foot
11 Base
12 Big Pad
13 Big Magnet
14 Cushion
15 Extension Bar I
16 Small Pad
17 Self Lock Nut
18 Lobe
19 Self Lock Nut
20 Bolt
21 Bolt
22 Flate Washer
23 Spring Washer
24 Nut
25 Flate Washer
26 Spring Washer
27 Nut
28 Head
29 Bolt
30 Ruler
31 Flate Washer
32 Plastic Screw
33 Bolt
34 Bolt
35 Plastic Screw
36 Ring
37 Bearing Cap
38 Sliding house
39 Axis Fixer
40 Bolt
41 Flate Washer
42 Spring Washer
43 Bearing
44 Breaker
45 Small Magnet
46 Bolt
47 Steel Plate
48 Wishbone Bar
49 Cutting Blade
50 Bolt
51 Bolt
52 Handle
53 Guard Rod
54 Extension Bar II

- 5 -- 5 -

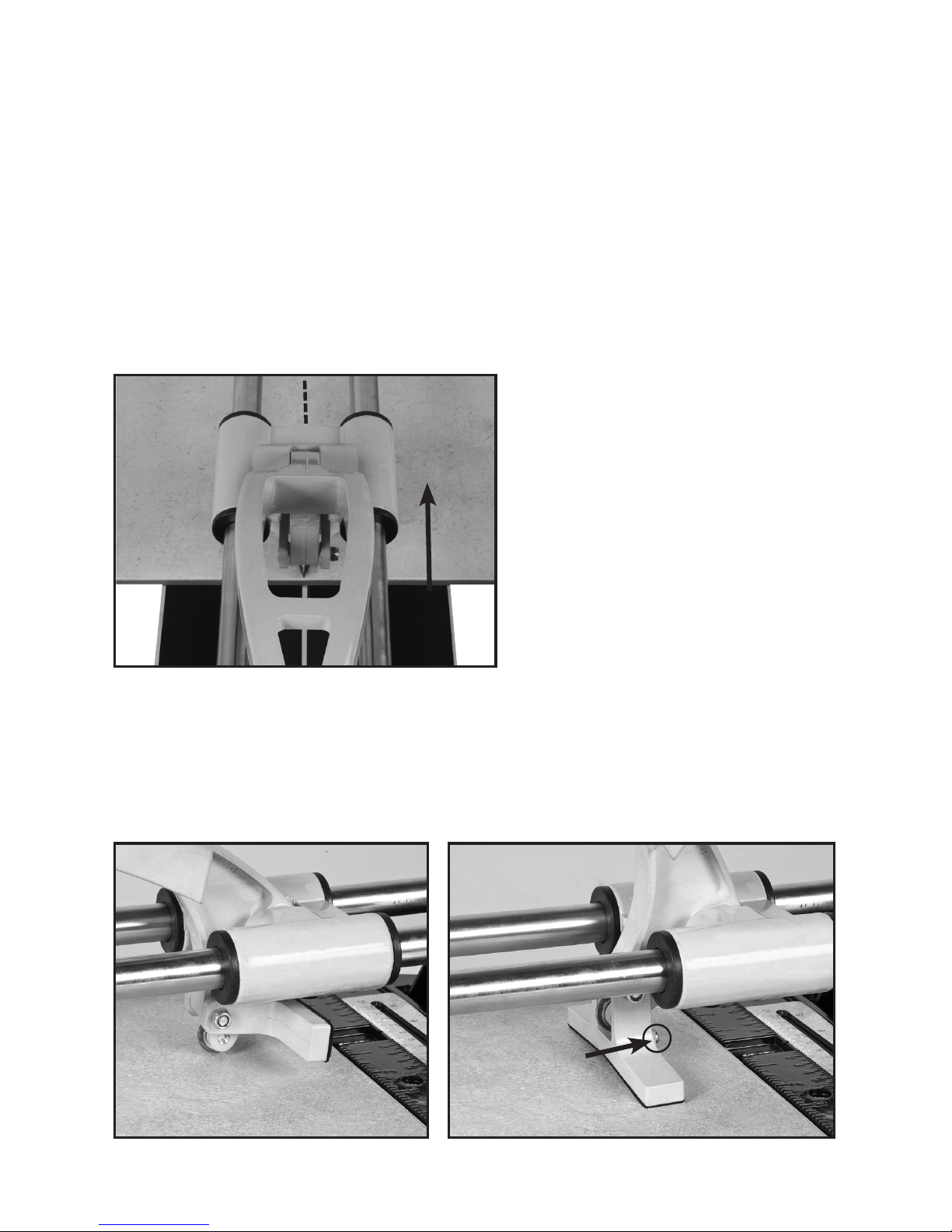

Le Coupe Carreaux Wishbone de QEP offre plusieurs caractéristiques
innovantes qui font de ce coupe carreaux professionnel un outil vraiment
unique.
Le Coupe Carreaux Wishbone avec sa poignée ClearView est le premier
coupe carreaux qui permet à l’utilisateur de voir les coupes étant réalisées
sans avoir à se pencher pour voir les entailles du côté. La poignée ouverte
ClearView (brevet en instance) a une forme particulière unique et un centre
ouvert (figure 1) pour que l’utilisateur puisse voir la molette lorsqu’elle
marque la surface du carreau et résulte ainsi à une coupe plus facile et
plus précise.
LES CARACTÉRISTIQUES SPÉCIALES DU
COUPE CARREAUX WISHBONE
LA POIGNÉE CLEARVIEW
BARRE DE RUPTURE
Une bande magnétique soulève la barre de rupture et la garde éloignée
jusqu’à ce que la gradation soit faite. Lorsque le carreau est prêt à être cassé,
soulevez la barre de rupture avec votre main (Fig. 2), positionnez-la sur le coin
avant du carreau comme indiqué et appliquez une pression verticale.
Fig. 1
Fig. 2
ENTAILLE Glisser
pour
entailler
le côté
glacé
CASSE
POSITION ÉLEVÉE
Bande
magnétique

- 6 -- 6 -
CASSE
Barre de
rupture
Pousser
vers le bas

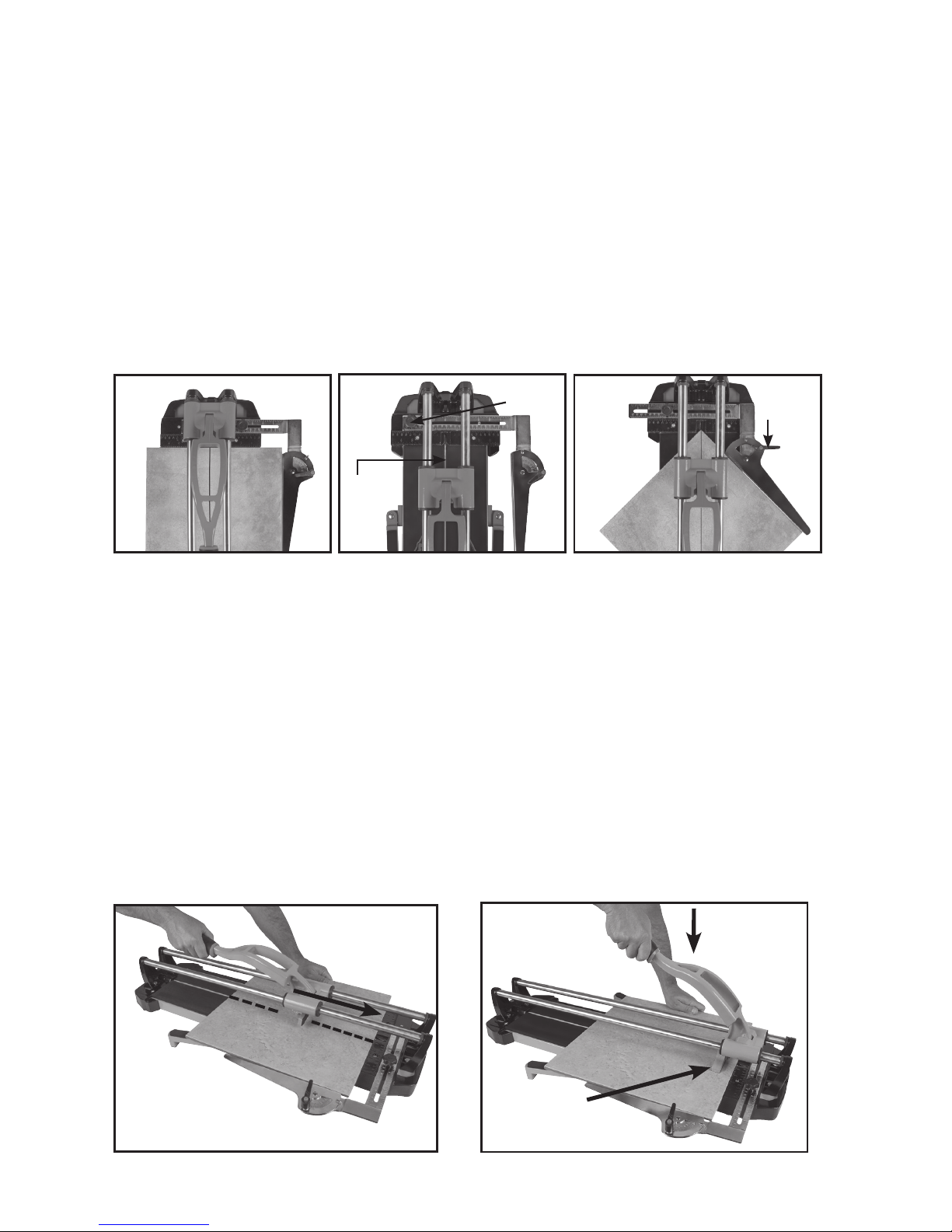

COUPE EN LONG
Placer le bord du carreau contre la position la plus avancée du coupe
carreaux (Fig. 3). Positionner le carreau de sorte que la ligne de la
coupe est directement sur la ligne de gradation, qui est la ligne entre
le bloc à gauche et celui à droite (Fig. 4). Régler le guide de coupe en
desserrant le bouton de guide (Fig 4) et en le faisant glisser à gauche
ou à droite vers la position de coupe désirée, et verrouiller le guide de
coupe en place.
COUPE EN DIAGONALE
Le guide de coupe peut également aider dans les coupes en diagonale.
Appuyez sur le bouton et desserrer l’angle du levier du guide sur le
guide de coupe (figure 5). Déplacez le carreau vers l’angle désiré et
verrouillez le guide en place.
Fig. 6 Fig. 7
EFFECTUER LA COUPE
Soulevez la barre de rupture. Placez la roulette de coupe sur le bord
d’arrière du carreau. Faites ensuite glisser la roulette vers l’avant sur
toute la longueur du carreau avec une pression moyenne, graduant
ainsi la glaçure de la surface du carreau pendant que la poignée est
poussée vers l’avant (figure 6). Il est important de faire un mouvement
continu, graduant la surface qu’une seule fois par carreau. Après
gradation, et sans déplacement du carreau, soulevez la barre de
rupture et positionnez la poignée de sorte que le disjoncteur pied soit
légèrement sur le coin avant du carreau et de l’arrêt d’avant. Appliquez
une pression croissante sur la poignée jusqu’à ce que le carreau
s’enclenche le long de la ligne de gradation (figure 7).
ENTAILLE
Glisser
pour
entailler le
côté glacé
COUPE
EN LONG
Stop
COUPE EN
DIAGONALE
Levier
du guide
d’angle
Ligne
d’entaille
Bouton
de guide
Fig. 3 Fig. 4 Fig. 5

- 7 -- 7 -- 7 -
ENTRETIEN GÉNÉRAL
1. L’huile ne doit pas être utilisé avec le coupe-carreaux de QEP 10424Q.
L’utilisation d’huile causera éventuellement de l’encrassement et du calage des
parties déplaçables étant donné que l’huile se mélange avec les poussières et la
poudre des carreaux de céramique.
2. L’usure de rails chromés est normale et peut être distribué régulièrement en
les alternant occasionnellement. Pour les découpeuses avec des rails tenues
de boulons à tête hexagonale, desserrer chaque boulon à tête hexagonale et
tourner légèrement les rails. Resserrer les boulons à tête hexagonale quand fini.
3. La molette en carbure de tungstène est la seule pièce qui doit périodiquement
être remplacée. Toutes les autres pièces sont également disponibles.

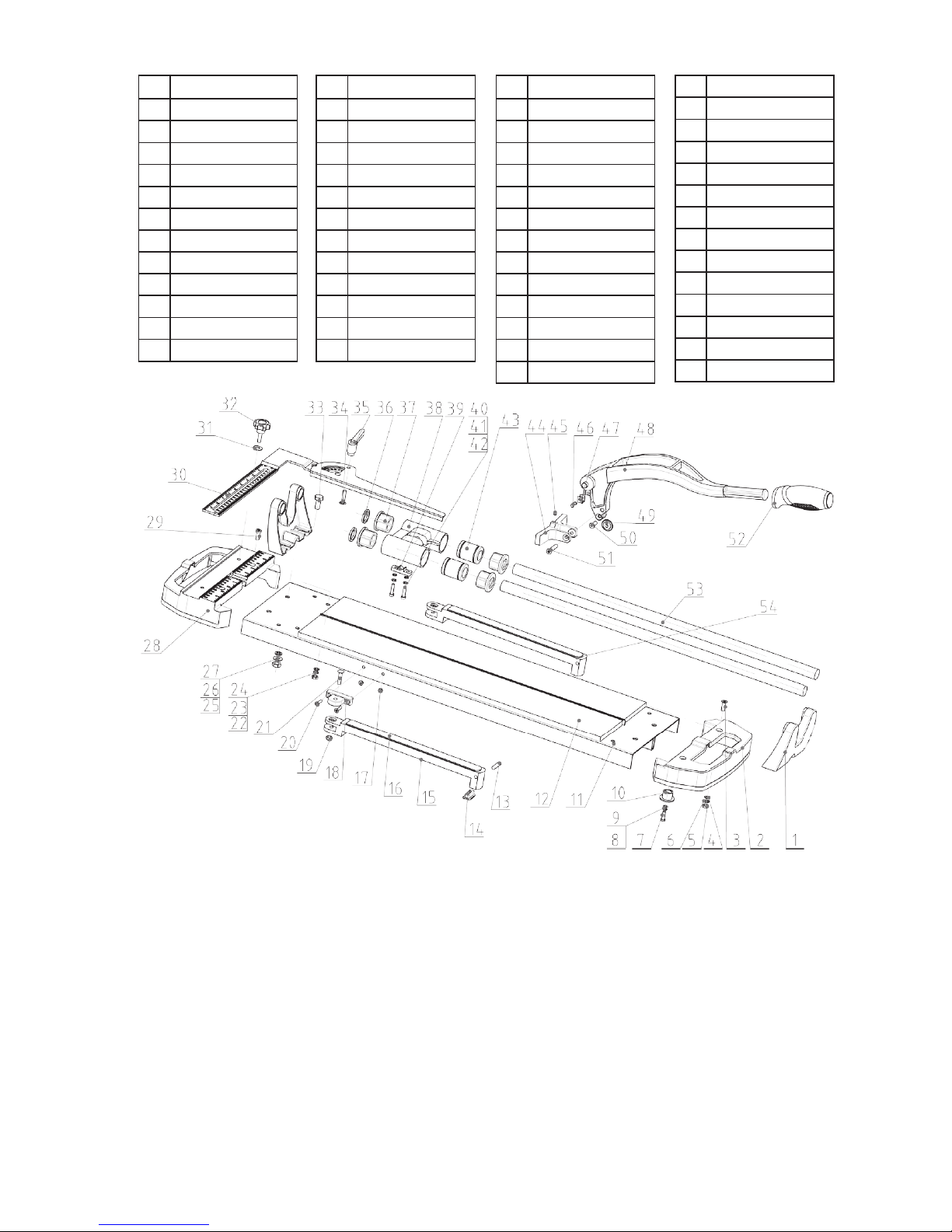

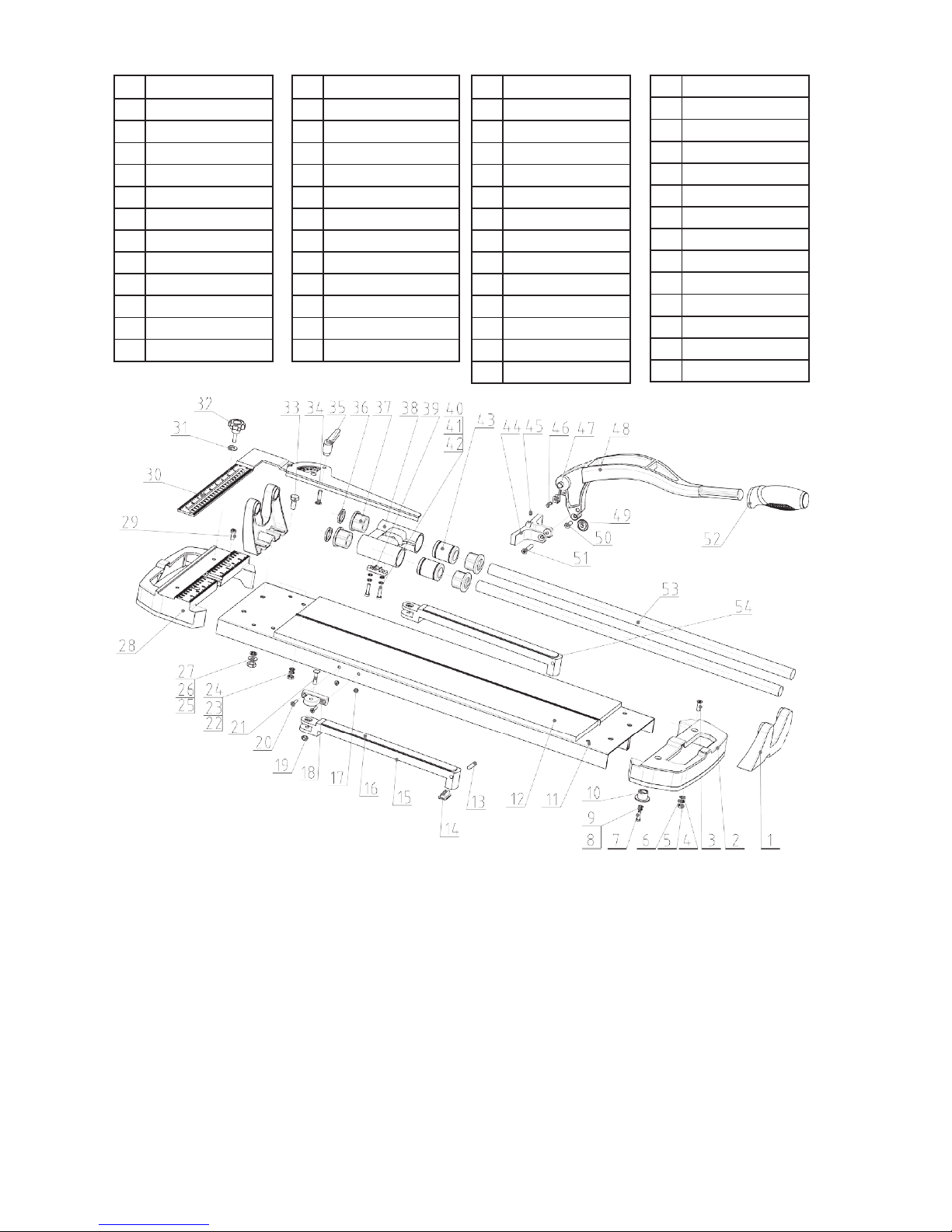

PARTS LIST
1 Cadre de support
2 Queue
3 Boulon
4 Rondelle plate
5 Écrou
6 Rondelle à ressort
7Vis
8 Rondelle à ressort
9 Rondelle plate
10 Pied caoutchouc
11 Base
12 Grand coussin
13 Grand aiman
14 Coussin
15 Rallonge I
16 Petit coussin
17 Écrou autobloquant
18 Lobe
19 Écrou autobloquant
20 Boulon
21 Boulon
22 Rondelle plate
23 Rondelle à ressort
24 Écrou
25 Rondelle plate
26 Rondelle à ressort
27 Écrou
28 Tête
29 Boulon
30 Équerre
31 Rondelle plate
32 Vis en plastique
33 Boulon
34 Boulon
35 Vis en plastique
36 Bague
37 Chapeau de palier
38 Boitier coulissant
39 Montage de l’axe
40 Boulon
41 Rondelle plate
42 Rondelle à ressort
43 Palier
44 Disjoncteur
45 Petit aimant
46 Boulon
47 Plaque d’acier
48 Barre Wishbone
49 Lame de coupe
50 Boulon
51 Boulon
52 Poignée
53 Tige de garde
54 Rallonge II

- 8 -- 8 -- 8 -
El cortador con manija con clara visibilidad de QEP ofrece varias
características innovadoras, que hacen de este un cortador verdaderamente
único.
MANIJA COSN CLARA VISIBILIDAD
El cortador para losetas con manija de clara visibilidad es el primer cortador
que ofrece la habilidad de ver por el costado el corte que se está realizando
sin la necesidad de tener que agacharse para ver cuando esté trazando el
corte. La manija con clara visibilidad (patente pendiente) tiene una forma y
una abertura única (Fig. 1) para que el usuario pueda ver el rodel de corte,
mientras éste traza el corte en la loseta, obteniendo así un corte más preciso
y más fácil.
CARACTERÍSTICAS ESPECIALES DEL CORTADOR
CON MANIJA CON CLARA VISIBILIDAD
Fig. 1
Fig. 2
TRAZANDO
EL CORTE
Deslice
para trazar
el corte en
la superficie
glaseada
POSICIÓN
HACIA ABAJO POR SEPARANDO
POSICIÓN
HACIA ARRIBA
Parte magnética
BARRA SEPARADORA
La parte magnética sostiene la barra separadora arriba, fuera de la vía,
hasta que haya trazado completamente el corte. Cuando la loseta ya esté
lista para ser separada, manualmente empuje la barra separadora hacia
abajo (Figura 2), colóquela en posición, en el borde frontal de la loseta, tal
como se muestra y aplique presión hacia abajo.

- 9 -- 9 -- 9 -
SEPARANDO
Barra Separadora
Presione
hacia abajo
CORTE RECTO
Coloque la loseta contra el parador del borde frontal (Fig. 3). Coloque la
loseta en posición donde la línea de corte quede sobre la línea de corte,
la cual es la línea entre la almohadilla izquierda y la derecha (Fig. 4).
Ajuste la guía de corte aflojando el perno de la guía (Fig. 4) y deslizando
hacia la derecha o hacia la izquierda hasta quedar en la posición
deseada y vuelva a bloquear la guía en su lugar.
CORTE EN DIAGONAL
La guía de corte también puede asistir para realizar cortes diagonales.
Empuje el botón y afloje la palanca de la guía que está en la guía de
corte (Fig. 5). Mueva la loseta hacia el ángulo deseado y bloquee la guía
en su lugar.
Fig. 6 Fig. 7
CORTE
RECTO
Stop CORTE
DIAGONAL
Palanca
de la
guía para
ángulos
Línea de
corte
Perno de
la guía
Fig. 3 Fig. 4 Fig. 5
REALIZANDO EL CORTE
Empuje hacia arriba la barra separadora. Después coloque el rodel de
corte contra el borde trasero de la loseta. Después realizando una presión
media, deslice el rodel hacia adelante a través de todo el largo de la
loseta, trazando el glaseado de la superficie de la loseta mientras empuja
la manija hacia adelante (Fig. 6). Es importante hacer un movimiento
continuo, solamente trazando el corte en la loseta una sola vez. Después
de haber trazado el corte y sin mover la loseta, empuje hacia abajo la
barra separadora. Coloque la manija para que la parte baja de la barra
separadora quede un poco hacia adentro del borde frontal de la loseta y
del parador frontal. Genere presión incrementándolo hasta que la loseta
se separe a lo largo de la línea de corte (Fig. 7).
CORTE
Deslice para
trazar el orte
superficie
glaseada

- 10 -- 10 -- 10 -
MANTENIMIENTO EN GENERAL
1. No deberá utilizar aceite en el cortador 10424Q de QEP. Si utiliza aceite,
eventualmente se creará una capa pegajosa en las partes movibles, ya que el
aceite se mezcla con la mugre y el polvo generado por las losetas de cerámica.
2. El desgaste de los rieles platinados en cromo es usual, podrá distribuir este
desgaste si rota los rieles ocasionalmente. Para los cortadores con pernos
hexagonales sosteniendo los rieles, afloje cada perno hexagonal y rote
levemente los rieles. Vuelva a reajustar los pernos hexagonales cuando termine.
3. La única parte que requiere un cambio rutinario es el rodel de corte. El resto de
las partes también se encuentran disponibles.
LISTADO DE LAS PARTES
1 Marco de soporte
2 Perno☺
3 Arandela plana
4 Tuerca
5 Arandela de resorte
6 Tornillo
7 Arandela de resorte☺
8 Arandela plana
9 Para de caucho
10 Base
11 Almohadilla grande
12 Imán grande
13 Big Magnet
14 Acolchado
15 Barra de extensión I
16 Almohadilla
pequeña
17 Tuerca auto bloqueo
18 Lóbulo
19 Tuerca auto bloqueo
20 Perno
21 Perno
22 Arandela Plana
23 Arandela de resorte
24 Tuerca
25 Arandela plana
26 Arandela de resorte
27 Tuerca
28 Cabeza
29 Perno
30 Regla
31 Arandela Plana
32 Tornillo plástico
33 Perno
34 Perno
35 Tornillo plástico
36 Anillo
37 Tapa del
rodamiento
38 casa deslizante
39 Arreglador del eje
40 Perno
41 Arandela plana
42 Arandela de resorte
43 Rodamiento
44 Barra para romper
45 Imán pequeño
46 Perno
47 Placa de acero
48 Barra con el orificio
en el centro
49 Rodel de corte
50 Perno
51 Perno
52 Manija
53 Barra de protección
54 Barra de Extensión II

Made in China
Fabriqué en Chine
Hecho en China
Boca Raton, FL 33487
www.qep.com
E1014 -10424Q
CUSTOMER AND TECHNICAL SERVICE
For customer and technical service please go to www.qep.com
or call toll-free 1-866-435-8665.
SERVICE À LA CLIENTÈLE ET TECHNIQUE
Pour service à la clientèle et technique, visiter le site www.qep.com ou
appeler le 1-866-435-8665.
SERVICIO AL CLIENTE
Y SERVICIO TÉCNICO
Para obtener servicio al cliente y servicio técnico, ingrese
a www.qep.com o llame sin cargo al 1-866-435-8665.
