Qwic Atlas User manual

1
NEDERLANDSENGLISHDEUTSCH
Atlas Handleiding | Manual | Bedienungsanleitung
CUT
OUT

NEDERLANDSENGLISHDEUTSCH
3
Model e-bike: QWIC Atlas ________
(Derailleur, Vario)
VIN # EFY: __________________________
(25km/u)
Brand and type ART
approved lock: __________________________
Key number: __________________________
(Sleutelnummer, Schlüsselnummer)
Date of purchase: _____ - _____ - __________
(Aankoopdatum, Kaufdatum)
AXA Bike Security: IMEI: _____________________
 Remember to take a picture of the key number of your bike or write
it down in this manual. In case of loss you will be able to order a
new key through this number.
Denk eraan om een foto te maken van het sleutelnummer van de
e-bike (of noteer deze in de handleiding). Aan de hand van dit
nummer kan er bij verlies een nieuwe sleutel geleverd worden.
 Denken Sie daran, ein Foto von der Schlüsselnummer Ihres Fahrrads
 zumachen,odernoerenSiedieseindieserBedienungsanleitung.
 BeiVerlustkönnenSieüberdieseNummereinenneuenSchlüssel
anfordern.
E-BIKE REGISTRATION, E-BIKE REGISTRATIE, E-BIKE REGISTRIERUNG
VIN#
AXA
Your dealer, Jouw dealer, Ihr Händler:
Name dealer: ________________________________
(Naam dealer, Name Händler)

4
NEDERLANDS
INDEX:
NEDERLANDS - PAGINA 4
ENGLISH - PAGE 28
DEUTSCH - SEITE 52
Gefeliciteerd!
Jij bent zojuist de trotse bezier geworden van een QWIC e-bike. Nu wil
je vast maar één ding doen: naar buiten en rijden! Voordat je op jouw
nieuwe e-bike springt, willen we je vragen om deze handleiding grondig
door te nemen. Zo kun je later zorgeloos van jouw nieuwe ets genieten!
Alle QWIC Apps zijn te verkrijgen via de App Store en Google Play.
Meer weten?
Voor meer informae en het laatste nieuws kunt u terecht op onze
website, of volg ons op Facebook.
www.qwic.nl | [email protected] | www.facebook.com/qwicnl
 Bewaardehandleidinggoedaangeziendezeovergedragendientte
 wordenaantoekomsgegebruikers.
QWIC Services App
Jouw ets kan uitgerust worden met een "smart" en
"connected" module. Indien geïnstalleerd, download
deze App om de locae van jouw ets te traceren zodat
jouw ets verzekerd is tegen diefstal en schade.
QWIC Dashboard App
Download de ociële App om al je e-bike funces te
kunnen gebruiken.

5
NEDERLANDSENGLISHDEUTSCH
INHOUDSOPGAVE
1. Kennis maken met uw e-bike
1.1. E-bike onderdelen
1.2. Trapondersteuning
1.3. Ondersteuningsproelen en power levels
2. Voor we op pad gaan
2.1. Registreer uw e-bike
2.2. Instellen zadelhoogte
2.3. Stuur afstellen
2.4. Handvaen afstellen
2.5. Accu opladen
2.6. Travel oplader
2.7. De Charging Staon (accessoire)
2.8. De telefoonhouder
3. Bediening & display
3.1. Display
3.2. Bediening
4. De accu
4.1. Plaatsen en verwijderen van de accu
4.2. Het opladen van de accu
4.3. Tips voor het laden van de accu
4.4. LED indicaelampjes
4.5. Accu gebruik en opslag
4.6. Aceradius
4.7. Accu levensduur
6
7
7
8
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
17
5. Onderdelen
5.1. Verlichng
5.2. Remmen
5.3. Versnellingen
5.4. Voorvork
5.5. Geveerde zadelpen
5.6. Riemaandrijving
5.7. Banden en gewenste bandenspanning
5.8. Achterdrager
6. Uw e-bike onderhouden
6.1. Service beurten
6.2. Algemeen onderhoud
6.3. Grote servicebeurt
7. Troubleshoong
7.1. Troubleshoong
7.2. Foutmeldingen
8. Garane
Colophon
9. E-bike specicaes
10. Onderhoudslog
18
18
19
20
20
21
21
21
22
23
24
25
26
27
76
77

6
1. KENNISMAKEN MET UW E-BIKE

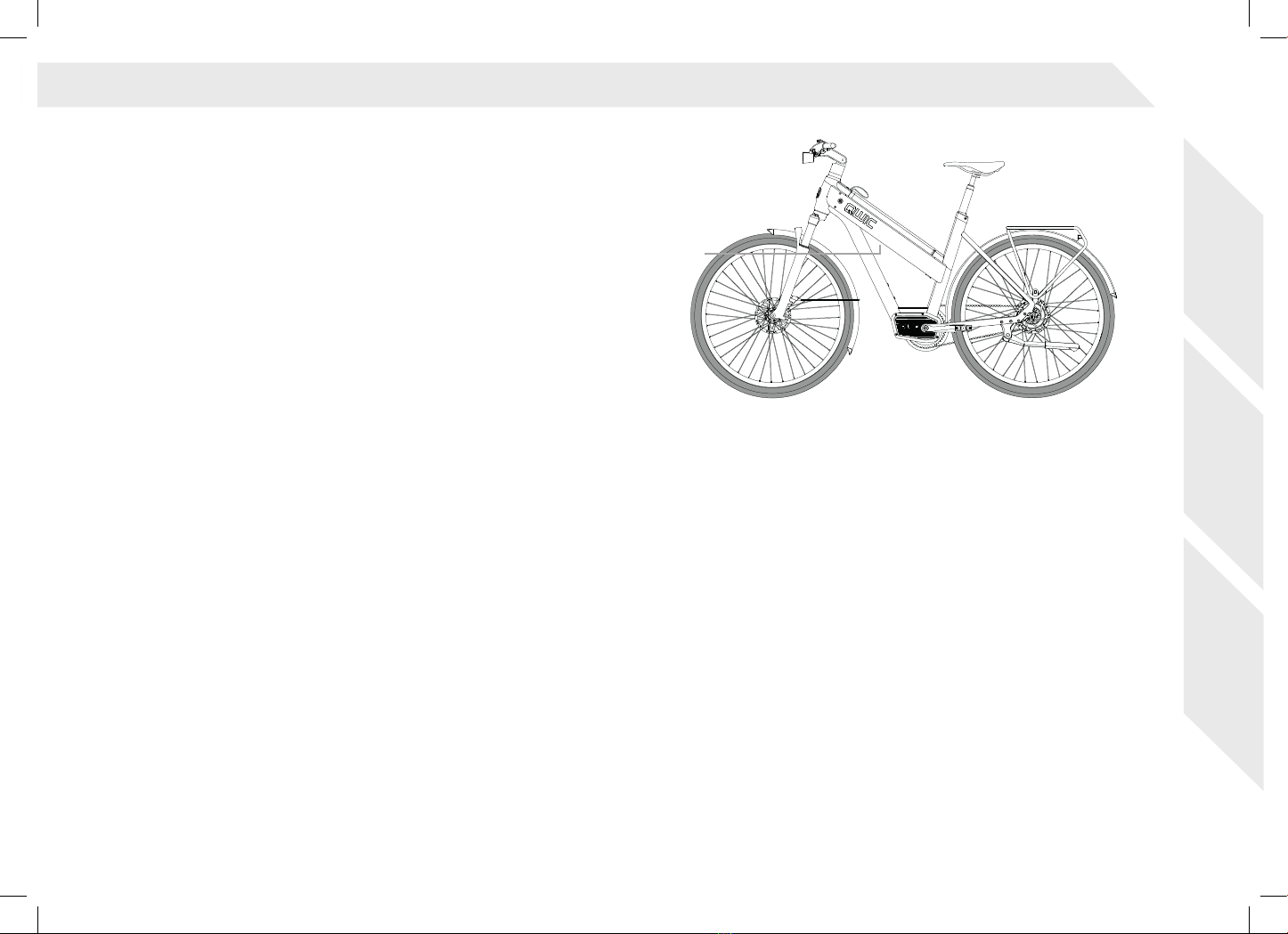

1.1 E-bike onderdelen
Motor
Schijfrem Pedaal
Riem/ ketting
Crank
Standaard
Zadel
Handvaen
Zadelpen
Voorvork
VIN#
Spatbord
Achterlamp
Achterdrager
Accu
Oplaadpunt
Accuslot
Stuurpen
Q-daglicht
Voorlamp
Stuur

7
NEDERLANDSENGLISHDEUTSCH
1. KENNISMAKEN MET UW E-BIKE
JE ZULT ER SNEL ACHTERKOMEN DAT DIT GEEN GEWONE E-BIKE IS, MAAR ÉÉN MET VELE
MOGELIJKHEDEN. LATEN WE BEGINNEN MET DE BASICS.
1.2 Trapondersteuning
Een e-bike voorziet jou van elektrische trapondersteuning. Zo gee de
motor jou zo een duwtje in de rug, wat het etsen stukken makkelijker
en sneller maakt. Aankelijk van de snelheid waarmee je etst en
de geleverde trapkracht zal de motor de bijpassende ondersteuning
leveren. Hierdoor trek je eenvoudig op vanuit slstand, maar helpt de
motor ook onderweg voldoende mee.
>> Dankzij de krachge ondersteuning van de motor ben je snel(ler) op
weg. Om hier aan te wennen, raden we jou aan om de e-bike de
eerste keer in een rusge omgeving te gebruiken.
>> Denk eraan dat zodra je de trapondersteuning acveert, de motor
direct ondersteuning levert zodra je begint met etsen. Gebruik
daarom bij voorkeur de laagste ondersteuningsstand bij het weg
rijden.
>> De e-bike kan ook gebruikt worden zonder trapondersteuning.
Houd er wel rekening mee dat de lampen van de ets niet werken
als de e-bike niet aan staat of de accu niet aanwezig is.
 Zet de trapondersteuning of het display uit als je afstapt.
 Gebruikde“Walkassist”opeenkelalsjedee-bikelopendnaastje
meeneemt.
1.3 Ondersteuningsproelen en power levels
De mate van trapondersteuning kan eenvoudig worden aangepast aan
jouw persoonlijke behoee. Aankelijk van het type motor in de e-bike
zijn er verschillende proelen en instellingen beschikbaar. Overweeg
hierbij dat je met een lage ondersteuningsstand meer kilometers kan
aeggen met een acculading, maar een hogere stand jou makkelijker die
hoge brug over helpt.
>> De mate van trapondersteuning is aankelijk van de snelheid
waarmee je etst, de gekozen ondersteuningsstand en de hoe vol
de accu is.
>> De ondersteuning van een e-bike motor is weelijk begrensd op
25 km/h (15½ mp/h). Wanneer je de maximum snelheid nadert,
zal de ondersteuning van de motor geleidelijk afnemen. Je kan
sneller etsen, maar dit zal dan geheel op eigen kracht zijn.
 Letop:eenkrachgerondersteuningsproelresulteertineen
lager bereik

8
2.1. Registreer uw e-bike
Het VIN-nummer (Vehicle Idencaon Number) van de e-bike wordt
gebruikt voor registrae-, idencae- en garanedoeleinden. Je vindt
het VIN-nummer (als nummer en als barcode) aan de onderkant van de
ets, vlak achter de voorvork (op pagina 6 zie je de exacte locae). Je
registreert jouw e-bike eenvoudig met behulp van de QWIC Dashboard
app door de barcode te scannen. Eventueel kan het VIN-nummer ook
handmag ingevoerd worden.
Je kan jouw e-bike registeren op: qwic.nl/my-qwic/
We adviseren jou om het VIN-nummer te noteren in deze handleiding
mocht je deze in de toekomst nodig hebben. Daarnaast raden we ook
aan om sleutelnummers en de datum van aankoop te noteren in geval
van verlies of diefstal van de e-bike.
2. VOOR WE OP PAD GAAN
VOOR WE OP PAD GAAN ZIJN ER NOG ENKELE ZAKEN DIE GEREGELD MOETEN WORDEN.
EFY0100000
VoorbeeldvaneenVIN-nummer

9
NEDERLANDSENGLISHDEUTSCH
2.3. Stuur afstellen

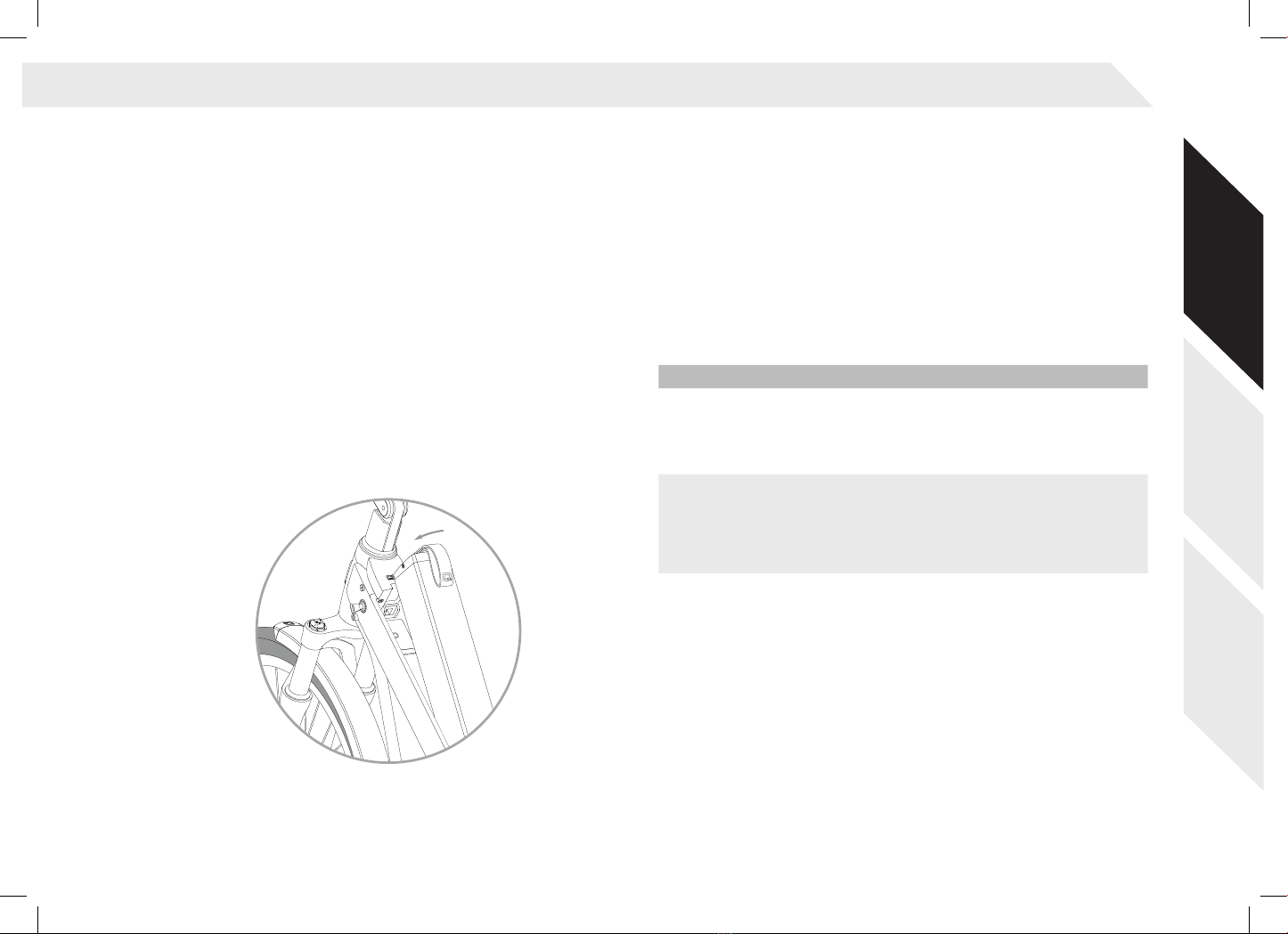

De hoogte van het stuur kan aangepast worden door bout "C"
voorzichg los te draaien. Om het stuur te roteren dienen de bouten "D"
losgedraaid te worden. Draai de bouten na het afstellen van het stuur
weer stevig vast.
Let op dat een te grote afstand tussen zadel en stuur of een verkeerde
afstelling de oorzaak kan zijn van nek-, rug- en schouderklachten. We
adviseren jou om samen met jouw dealer het stuur en zadel naar wens
in te stellen.
2.4. Handvaen afstellen
Gebruik een inbussleutel om de bouten aangeduid met "E" (2x) licht los
te draaien. De handvaen kunnen nu in de gewenste posie gedraaid
worden. Draai de bouten na het instellen weer stevig vast.
 Vergeetnooitomalleboutenweerstevigvasttedraaiennahet
 afstellenvanhetstuuren/ofdehandvaen.
E
C
D
E
2.2. Instellen zadelhoogte
Gebruik een inbussleutel (posie A) om de hoogte van het zadel in te
stellen. Om de juiste hoogte van jouw zadel te bepalen, raden we jou
aan om ziend op het zadel jouw voet te laten rusten op de pedalen in
de laagste stand. In deze stand zou jouw knie nog licht gebogen moeten
zijn. Wanneer de voeten plat op de grond kunnen rusten, staat het zadel
te laag.
Ook de hoek en horizontale posie van het zadel kunnen aangepast
worden met een inbussleutel (posie B). Voor eventuele hulp bij
het afstellen van het zadel kan je aljd contact opnemen met jouw
persoonlijke QWIC dealer.
Wanneer de voeten plat op de grond kunnen rusten terwijl je op het
zadel zit, staat deze te laag.
Let op dat de maximale hoogte van de zadelpen niet overschreden
wordt.
 Vergeetnahetafstellenvanhetzadelnietomalleboutenweer
 goedvasttezeen!
AB
2. VOOR WE OP PAD GAAN

10
2. VOOR WE OP PAD GAAN

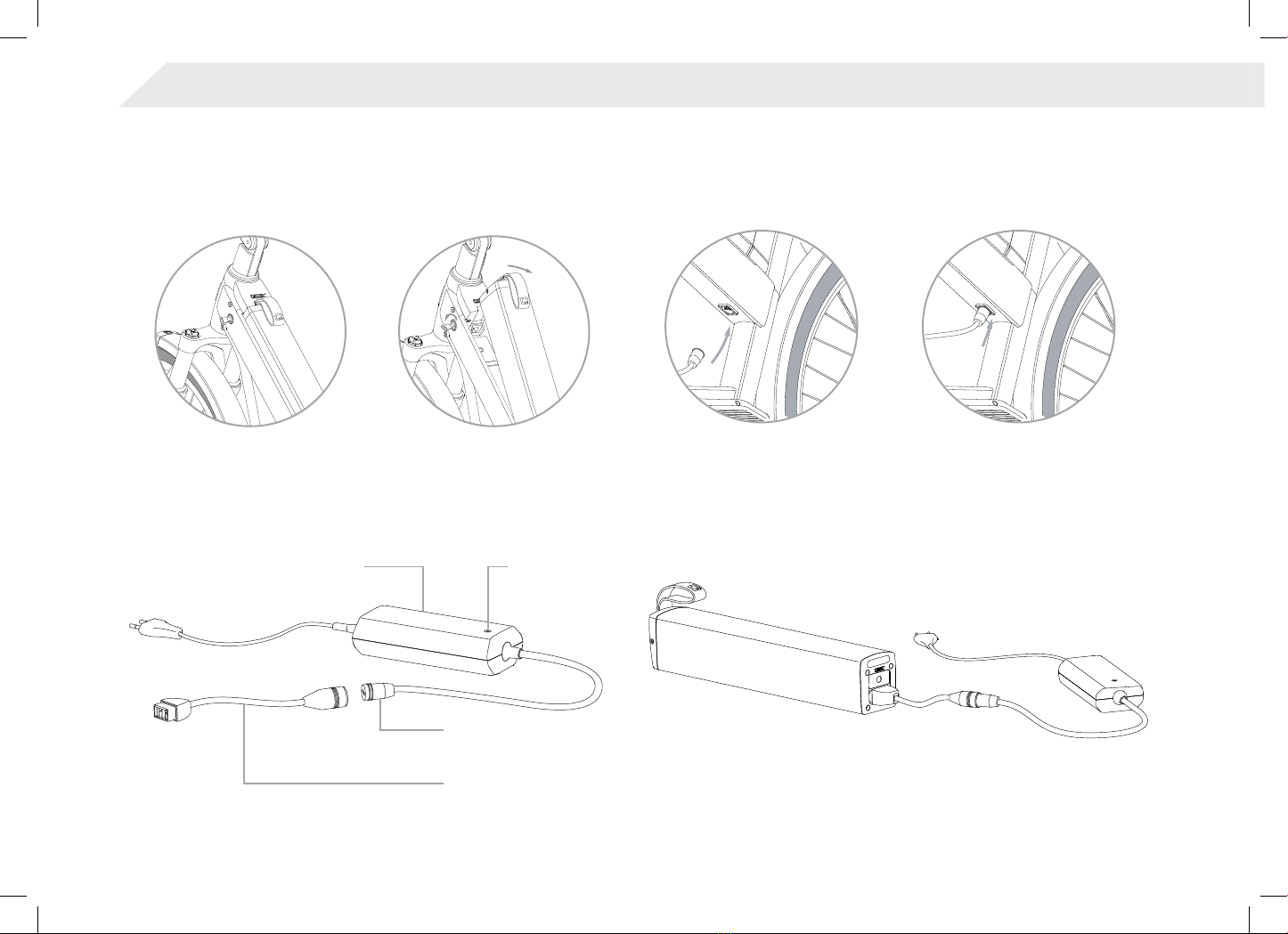

Oplader
verloopkabel (accessoire)
Magneschelaadplug
LED indicator
2.6. Reis lader
Bij je ets krijg je standaard een 4A snellader. U kunt de accu in
de e-bike en buiten de e-bike opladen met de speciale verloopkabel
(accessoire).
Accu opladen los van de e-bike (accessoire)
Om de accu los van de e-bike op te laden, kun je gebruik maken van
de (oponele) verloopkabel die aan te sluiten is op de lader.
Deze verloopkabel kun je als extra aanschaen.
2.5. Accu opladen
Ontgrendel de accu door de etssleutel in het accuslot te steken.
Vervolgens l je de accu eenvoudig uit het frame aan het nylon handvat.
Accu opladen in de e-bike
Het oplaadpunt van de ets bevindt zich onderaan de toptube. Het
oplaadpunt is 100% waterdicht en de magnesche connector kan maar
op 1 manier aangesloten worden.

11
NEDERLANDSENGLISHDEUTSCH
2. VOOR WE OP PAD GAANT
HET IS BIJNA TIJD OM OP PAD TE GAAN!
LEES VERDER VOOR GEDETAILLEERDE
INFORMATIE OVER ALLE MOGELIJKHEDEN
VAN JOUW E-BIKE OM ALLES UIT DE FIETS TE
HALEN.
2.8. Telefoonhouder
Je stuurpen is geschikt gemaakt voor SP accessoires. Met de
meegeleverde SP adapter en een  t-to-phone SP behuizing draai je je
smartphone eenvoudig om en beves g je hem aan de Atlas.
2.7. Charging sta on (accessoire)
De accu van jouw e-bike kun je ook
opladen met het QWIC Charging
sta on. Met dit automa sche
oplaadsysteem behoudt jouw accu
ook bij langdurige stalling de ideale
hoeveelheid lading.
 Verbindaljdeerstdeladermetdeaccualvorens
de lader aan te sluiten op de netspanning.
 Meerinformaeoverjouwaccuensoortenopladerskanje
vinden op pagina 13.
Hiberna on mode
Voor de QWIC Li-Ion-accus raden we aan deze op ~70% van hun capaciteit
op te slaan bij langdurige opslag (langer dan 30 dagen). Ac veer de
hiberna on modus door de knop aan de achterzijde van de charging
sta on eenmaal in te drukken.
Voor meer informa e en uitgebreidere mogelijkheden, raadpleeg de
handleiding van het charging sta on.
Snap op
Draaien 90 graden
en vergrendel

12
Error
Bluetooth
Connecon

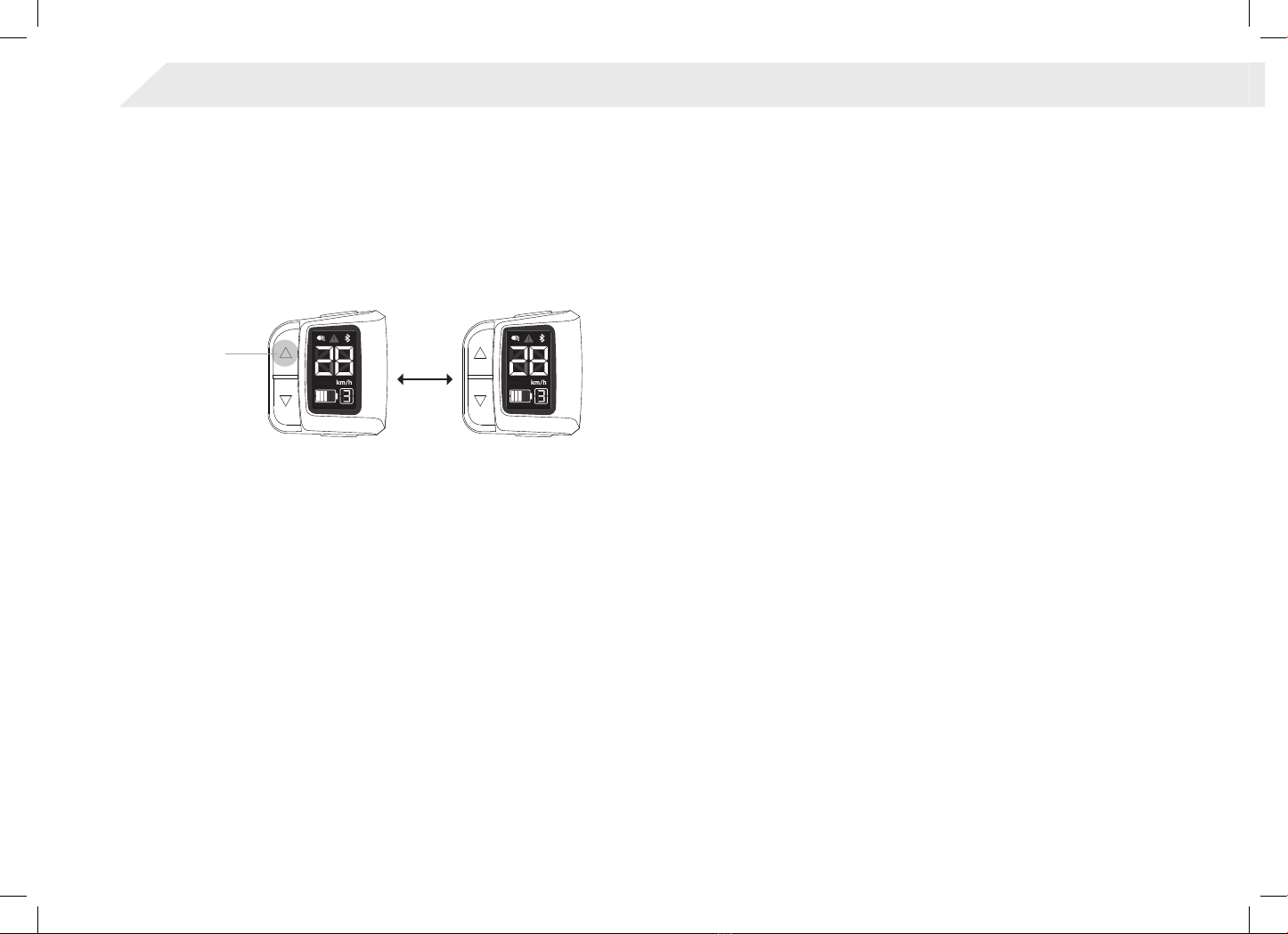

Speed:
km/h or mph
Range:
Indicated km
letodrive
Foutmeldingen
Raadpleeg pagina 25 voor oplossingen van mogelijke foutmeldingen.
Reset
Je kan het display rese en door de accu uit de  ets te halen en
de aan/uit knop een paar seconden in te houden, waardoor de
rest-stroom uit het systeem gaat. Vervolgens kan je de accu weer
in de  ets plaatsen en de  ets aanze en.
Assistance levelBa ery
indicator
Lighng
indicator
3. BEDIENING & DISPLAY
3.1 Het display
Het display werkt alleen als de accu in de e-bike zit. Schakel het display
aan door kort op de ‘AAN/UIT’ knop te drukken
3.2 Bediening
Gebruik van de trapondersteuning
Bij het display zie je links twee knoppen; een met een pijl omhoog en
een met een pijl naar beneden. Met deze knoppen kun je eenvoudig
jouw gewenste ondersteuningsniveau selecteren. De hoogste stand
staat garant voor de sterkste ondersteuning. Kies je voor stand ‘0’,
levert de motor geen  etsondersteuning en  ets je op eigen kracht.
Houd er rekening mee dat de accu sneller leeg raakt bij een krach ge
ondersteuning.
Gebruik van de walk assist
Gebruik de Walk-assist-func e om de  ets gemakkelijk aan de hand mee
te nemen. Houd de ‘WALK’ knop (3 seconden) ingedrukt terwijl je het
stuur goed vasthoudt. Na enkele seconden slaat de motor aan. Houd de
knop ingedrukt zolang je gebruik wenst te maken van deze func e. Zodra
je de ‘WALK’ knop niet langer indrukt, schakelt de Walk-assist-func e
zichzelf uit. De Walk assist kent een maximale snelheid van 6 km/u.
Keuzeveld
Druk kort op de ‘WALK’ knop om te kiezen tussen de verschillende
weergaveop es in het keuzeveld.
USB aanslui ng
De USB aanslui ng aan de zijkant van het display kan je gebruiken
om apparaten zoals smartphones en naviga etoestellen van stroom
te voorzien. De aanslui ng kan je ook gebruiken wanneer de e-bike
uitgeschakeld is, mits de accu aanwezig is in de  ets. Maximale
laadstroom bij 800 mAh.
On/ O
Assist up
Assist down
Walk assist

13
NEDERLANDSENGLISHDEUTSCH
4. DE ACCU
4.1. Plaatsen en verwijderen van de accu
Je kunt de accu eenvoudig uit het frame llen met behulp van de nylon
band. Zorg er bij het plaatsen van de accu voor dat deze goed is uitgelijnd
met het frame van de ets. Je hoort een "klikgeluid" wanneer de accu
zich vergrendelt in de ets ter indicae dat de accu correct is geplaatst.
 Mochten zich problemen voordoen met de accu, raadpleeg dan de
 troubleshooterpsoppagina25.
4.2. Het opladen van de accu
Er zijn verschillende manieren van laden beschikbaar voor jouw e-bike.
Aankelijk van de manier waarop je de ets gebruikt en stalt, vind je
jouw ideale oplader in de onderstaande tabel.
De gemiddelde oplaadduur bij gebruik van de reis lader is:
522 Wh: 3½ uur (leeg tot ~95% vol)
756 Wh: 5½ uur (leeg tot ~95% vol)
Het oponele charging staon hee een snellaad-funce, waardoor de
accu bijna 50% sneller laadt.
SAMEN MET DE MOTOR VORMT DE ACCU HET HART VAN JOUW E-BIKE. LEES HIERONDER MEER
OVER HET GEBRUIK EN ONDERHOUD VAN DE ACCU.
Opes Product characteriscs
Accu opladen los
van de e-bike
Charging staon
(accessoire)
• Slim, snel en moeiteloos opladen.
Ondersteunt hibernaon mode
(langdurige opslag).
Accu opladen in de
e-bike
Reis lader • U hoe de accu niet te
verwijderen uit de e-bike.
• Ideaal als u uw ets parkeert
in een garage / schuur met
elektriciteit in de buurt.
Accu opladen los
van de e-bike
Reis lader + verloopkabel
(accessoire)
• Handig om de accu op te laten als
u onderweg bent of als u uw
e-bike buiten parkeert.

14

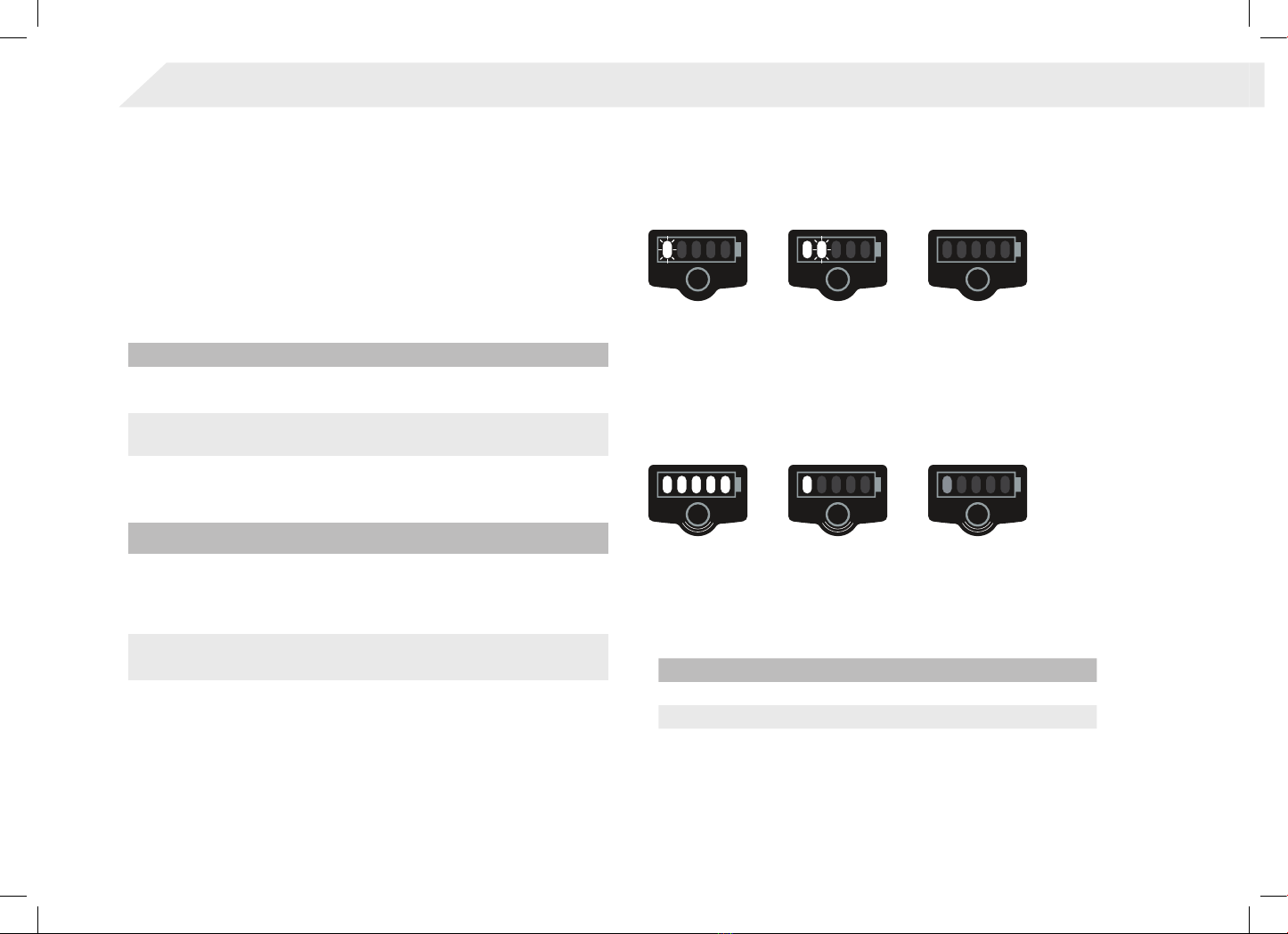

4.4. LED indicaelampjes
Aan de bovenzijde van de accu vind je een lading-indicator en een
statusknop. Tijdens het opladen gee de indicator de laadstatus als volgt
weer:
Als de accu niet geladen wordt kun je de huidige lading van de accu
controleren door op de statusknop te drukken.
Tijdens het opladen van de accu gee de LED-indicator op de reis lader
(accessoire) het volgende weer:
Funce LED status
Geen accu aanwezig Groen
Accu volledig opgeladen Groen
Accu wordt opgeladen Rood
Belangrijkste aandachtspunten
Laad de accu niet op bij temperaturen onder het vriespunt. Neem de accu eventueel
uit de e-bike en laad deze ergens anders op.
Laad de accu niet op in direct zonlicht. Zorg dat de omgevingstemperatuur niet hoger
is dan 40 °C.
Zorg dat de accu opgeladen wordt in een droge en goed gevenleerde omgeving.
Tips
Verbind eerst de laadstekker met de e-bike of de accu voordat u de lader op het
lichtnet aansluit. Vergeet niet uw lader los te koppelen wanneer deze niet in gebruik is.
Koppel de lader los van zowel de accu als het stopcontact als de accu vol is.
Het is normaal dat een oplader of accu jdens het opladen opwarmt; voorkom daarom
dat deze afgedekt worden jdens gebruik.
Houd je oplader schoon. Trek de stekker uit het stopcontact en reinig de lader met een
droge doek om stof en vuil te verwijderen. De lader kan niet zelf worden gerepareerd
in geval van defecten of schade. Neem hiervoor contact op met uw dealer.
4. DE ACCU
4.3. Tips voor het laden van de accu
In onderstaande tabel vind je informae over hoe je jouw accu het beste
kunt opladen, deze tabel gee de belangrijkste aandachtspunten en
ps aan. Neem deze zeker in acht, aangezien het niet naleven hiervan
de levensduur van jouw accu sterk kan beïnvloeden. QWIC vindt het
belangerijk dat je verantwoordelijk omgaat met de accu. Het niet
naleven van de belangrijkste aandachtspunten kan daarom als misbruik
beschouwd worden en kan tot gevolg hebben dat jouw garane komt te
vervallen. Accu laad
naar20%
100%vol
Accu laad
naar40%
20%vol
Accu vol geladen
5%vol(rodeLED
licht op)

15
NEDERLANDSENGLISHDEUTSCH
4.6. Bereik
Het bereik van de e-bike is de totale afstand die je kan aeggen met een
volle acculading. Het bereik is aankelijk van de capaciteit van de accu
en het energieverbruik van de motor. Het exacte bereik van jouw ets
is lasg in te schaen vanwege de vele variabelen die hier invloed op
hebben. Het gemiddelde geschae bereik dat je kan verwachten, lees je
in onderstaande tabel:
Indien je een kleiner bereik ervaart in vergelijking met de bovenstaande
waarden, houd dan rekening met het volgende:
 Onze testen zijn uitgevoerd op vlak terrein, bij temperaturen van
 ongeveer20°C,meteengemiddeldesnelheidvan20km/ueneen
 totaalgewichtopdeetsvanongeveer75kg.
Ondersteuningsstand en eigen kracht
Hoe hoger de ondersteuningsstand, des te meer de motor ondersteunt
en dus verbruikt. Daarnaast hee jouw eigen inspanning ook veel
invloed. Bij twee vergelijkbare etsen met dezelfde instelling, kan de
ene ets alsnog een hoger bereik hebben omdat er meer zelf wordt
getrapt. Bij de ander zal de motor dan ongemerkt meer meehelpen. In
het algemeen; des te lichter het etsen voelt, des te meer energie er
verbruikt wordt.
4. DE ACCU
4.5. Accu gebruik en opslag
Het juist gebruiken en opslaan van jouw accu is erg belangrijk om
de levensduur te garanderen. Lees hieronder onze belangrijkste
aandachtspunten en ps over het accu-onderhoud om er de komende
jaren het maximale uit te halen.
Belangrijke aandachtspunten
Laad een accu meteen op als je deze heb leeggereden. Een lege accu kan na een lange
jd van niet terug opladen onherstelbaar beschadigd zijn.
Laad de accu van jd tot jd op, ook in de winter of wanneer u deze langere jd niet
gebruikt. Een accu moet minimaal elke 3 maanden worden opgeladen, maar we raden
aan om dit elke maand te doen.
Wanneer je jouw e-bike met de auto vervoert, verwijder dan indien mogelijk de accu
of dek deze af.
Tips
Om de levensduur van de accu te verlengen, raden we aan om deze regelmag (bijna)
leeg te rijden en vervolgens weer volledig op te laden in plaats van gedeeltelijk bijladen
na iedere etstocht.
Als je de accu een jdje niet gebruikt, probeer deze dan op te slaan met een lading van
ongeveer 70% (2-3 streepjes); indien mogelijk bij 10-15 ° C. Indien je in het bezit bent
van een QWIC Charging staon, kun je de hibernaon mode gebruiken welke ervoor
zorgt dat de accu automasch tot 70% geladen blij.
 De accu zal sneller ontladen wanneer deze in de e-bike zit dan
 wanneerhijlosvandeetswordtopgeslagen.
 De accu is waterdicht en daardoor bestand tegen regen. Stel de
accu echter niet (onnodig) bloot aan grote hoeveelheden water.
Atlas Level 1 Level 4
756 Wh 140 - 170 km 65 - 90 km
522 Wh 90 - 120 km 40 - 65 km

16
4. DE ACCU
Stoppen en optrekken
(Vaak) stoppen voor verkeerslichten hee een negaef eect op jouw
bereik. Optrekken vanuit slstand verbruikt relaef veel energie en zorgt
ervoor dat de accu sneller leeg raakt.
Een lange rit of meerdere korte rien
Uit onze ervaring is gebleken dat een enkele lange reis minder energie
kost in vergelijking met meerdere kortere rien.
Gewicht
Het totale gewicht op de ets vermindert het bereik exponeneel. Als
je bijvoorbeeld 10 kg boodschappen vervoert, kan het bereik met 10%
afnemen.
Trapfrequene
De trapfrequene (RPM) beïnvloedt het bereik van de e-bike. Over
het algemeen resulteert een hoger toerental in een groter bereik,
dus vergeet niet om zoveel mogelijk in lagere versnellingen te etsen
wanneer je optrekt of klimt. Zo kom je immers ook sneller op gang vanuit
slstand. Vergelijk de e-bike hier met een auto; deze hee namelijk ook
meer moeite wanneer je niet terugschakelt bij een stoplicht.
Bandenspanning
De bandenspanning speelt een belangrijke rol in het bereik van de ets.
In tegenstelling tot een normale ets, merk je op een e-bike niet of
nauwelijks wanneer jouw banden langzaam leeglopen. Zachte banden
zullen het bereik echter aanzienlijk verminderen. Je kan de minimale en
maximale aanbevolen bandenspanning vinden op de zijkanten van de
etsband en deze naar wens oppompen. Vergeet niet om jouw banden
elke twee weken te controleren.
Temperatuur
Houd er rekening mee dat lage temperaturen een merkbaar eect
hebben op het bereik. De accu capaciteit wordt gemeten bij 25 °C en zal
(jdelijk) afnemen als het kouder is.
Bij 0 °C hee een volledig opgeladen accu ongeveer 70% van zijn
maximale capaciteit en bij -10 °C kan dit verder afnemen tot 50%.
Houd er rekening mee dat jouw e-bike zich in de winter mogelijk sneller
uitschakelt dan normaal het geval is, en dit terwijl het display wellicht
nog vulling weergee. Behalve de temperatuur hebben zaken als
heuvels, wind, regen en het type wegdek allemaal hun aandeel in het
resterende bereik van de accu.
 BijQWICdoenweergonsbestomhetbereikzoeerlijkenduidelijk
mogelijk te communiceren. Daarom kiezen voor een
duidelijke omschrijving van onze eigen testomstandigheden zodat je
 ditgoedmetjouweigensituaekuntvergelijken.Hetkomtalsnog
voor dat het bereik hoger of lager kan uitvallen omdat, zoals
 jewellichtnethebtgelezen,hetbereikvanontzeendveelfactoren
 aankelijkis.Weadviserendaaromookomzekernetnaaanschaf,
 deetseenpaarkeer(vrijwel)leegterijden.Opdiemanierleerje
 jouwetsenhetbijbehorendpersoonlijkebereikgoedkennen.

17
NEDERLANDSENGLISHDEUTSCH
4. DE ACCU
4.7. Accu levensduur
De levensduur van de accu is aankelijk van hoe en hoeveel je deze
gebruikt. Met de ps in deze handleiding kan deze gemakkelijk jaren
mee gaan. Houd er echter rekening mee dat de levensduur van een accu
met gebruik aljd minder wordt. Een daling van de accucapaciteit tussen
de 5% en 15% per jaar wordt als normaal beschouwd.
De accu kan onder ideale omstandigheden ongeveer 1000 tot 1500 keer
worden geladen en ontladen waarbij de capaciteit geleidelijk afneemt.
Mocht de levensduur van de accu bereikt zijn, dient deze vervangen te
worden voor een nieuw exemplaar.
ACCUS, LADERS, ACCESSOIRES EN
VERPAKKINGEN MOETEN OP EEN
MILIEUVRIENDELIJKE MANIER WORDEN
GERECYCLED.
GOOI ZE NIET WEG MET HET HUISHOUDELIJK
AFVAL, MAAR LEVER ZE IN OP DE DOOR JOU
AANGEWEZEN WEGWERPLOCATIES.

18
5.1. Verlich ng
Je kan de verlich ng in- en uitschakelen door onderstaande knop
3 seconden ingedrukt houden.
Het TFT kleuren-display is ook uitgerust met een lichtsensor die de
verlich ng automa sch inschakelt. Als je de verlich ng vervolgens
handma g aan- of uitschakelt, komt deze func e te vervallen totdat je
het display weer opnieuw opstart.
5.2. Remmen
Om verrassingen  jdens het rijden te voorkomen, is het belangrijk om
te weten welke remhendel de voorrem en welke de achterrem bedient.
Gebruik nooit vet of reguliere reinigingsmiddelen op remblokken of
rotoren omdat dit lawaai kan veroorzaken  jdens het remmen en de
remwerking kan verminderen.
Hydraulische schijfremmen
Schijfremmen combineren een krach g remgevoel met veel gevoel van
controle. Bij de schijfremmen kan je de remblokken verstellen door
de inbusbouten, waar de remklauw aan vastzit, iets losser te draaien, de
remhendel stevig in te drukken en ingedrukt te houden om tegelijker jd
de inbusbouten weer aan te draaien.
Inrem procedure
Schijfremmen vereisen een inremprocedure. Als de inremprocedure wordt
overgeslagen bereik je niet het maximale remvermogen, en heb je kans
dat de remblokken gaan piepen. Mochten de remmen piepen,
vervang dan de remblokken, maak de schijf schoon met remmenreiniger
en doe de inremprocedure opnieuw.
Inremmen vereist een droge/schone omgeving. Versnel tot 20km/h,
en rem gedoseerd tot s lstand op 1 rem. Doe dit 20 maal voor beide
remmen.
 Sommige dealers hebben een zogenoemde inremmachine
 beschikbaarenkunnendeinremprocedurevooraeveringvoor
u doen.
 Leer het stopvermogen van uw rem goed kennen, zodat u in een het
geval van een noodstop weet wat u kunt verwachten.
 Een noodstop via slechts één rem kan ervoor zorgen dat je de controle
 overjouwetsverliest.Gebruikaljdtweeremmengelijkjdig,houd
jouw armen recht en jouw gewicht naar achter. Op die manier kom je
 hetsnelstestabieltotslstand.
5. ONDERDELEN
OnO 
Houd de knop
ingedrukt (> 3 sec)
om de verlich ng in
of uit te schakelen

19
NEDERLANDSENGLISHDEUTSCH
5. ONDERDELEN
5.3. Versnellingen
Enviolo
De Atlas Vario uitvoering is uitgerust met een versnellingsnaaf van
Enviolo. Deze naaf hee 380% schakelbereik tussen de kleinste en
grootste versnelling. Uniek voor Enviolo is dat elke overbrenging binnen
dit bereik traploos in te stellen is.
Shimano derailleur
De Atlas met derailleurversnelling is uitgerust met een Shimano
derailleur in combinae van een Rapidre shier. Hiermee kun
je makkelijk schakelen met jouw duim en wijsvinger. Je kan tot 3
versnellingen tegelijk opschakelen.
Heticoongeeweerofuineen
lageversnelling(plaeetser)of
hogeversnelling(etserop'heuvel')
etst
Omhoog
Omlaag
 Meteenderailleuretskanjenietschakeleninslstand.Leerjezelf
 aanalvastterugteschakelenvoordatjehelemaalslstaat
 Eenderailleuretsheeoverhetalgemeenmeeronderhoudnodig.
 Vraagjouwdealervooreenpassendonderhoudsplan.
Schakelsensor
Normaliter kunnen versnellingen hoge krachten aan, maar niet tussen
het schakelen in (net als schakelen in een auto zonder te koppelen)
In plaats van connue jouw benen te moeten slhouden, hebben wij
op jouw ets een schakelsensor gemonteerd. Deze meet wanneer je
schakelt en schakelt vervolgens 0.5 seconden de motorondersteuning
uit. Hierdoor hee de versnelling net genoeg jd om zonder
overbelasng te schakelen. Deze schakelsensor is alleen nodig bij een
derailleur, en daarom is deze niet gemonteerd op de Vario uitvoering.
 Je kan deze onderbreking in de ondersteuning voelen. Hierdoor
verlengen we echter de levensduur van de versnellingen aanzienlijk
en kunnen we een lang gebruik garanderen.

20
5. ONDERDELEN
5.4. Voorvork
De e-bike beschikt over een instelbare vering met lock-out func e. Om
 jdelijk de vering uit te schakelen in de voorvork, bijvoorbeeld  jdens een
rit met hoge snelheid, kun je de speed-lock-knop aan de linker bovenzijde
van de voorvork met de klok meedraaien. Dit verhoogt de e ciën e van
de  ets, maar gaat ten koste van comfort.
Het is mogelijk om de veerkracht van de voorvork nauwkeurig af te stellen
met behulp van een speciale pomp. De druk is a ankelijk van jouw
rijgewicht, gebruik de tabel hiernaast als referen e. Pomp de vork nooit
verder op dan 120 PSI, anders raakt deze onherstelbaar beschadigt. Je kan
ook de 'rebound' inschakelen, de snelheid waarmee de demper uitveert.
Deze instelling vind je onderaan de rechter poot.
 Gebruik enkel een speciale vorkpomp voor het afstellen van de
vering in de voorvork. De voorvork kan door overdruk defect raken.
Raadpleeg bij twijfel jouw QWIC dealer.
5.5. Geveerde zadelpen
Het is mogelijk om de vering in de zadelpen af te stellen. Haal eerst de
zadelpen geheel uit het frame door de zadelklem los te draaien. Aan de
onderkant van de zadelpen ziet u een zilveren bus gemonteerd. Door
deze bus met een inbussleutel dieper in de buis te draaien (rechtsom)
zal de vering s jver zijn. Wilt u liever een soepelere vering, dan draait u
linksom.
 Letop!Hetisbelangrijkdatdezilveren
bus nooit verder uitsteekt dan de
zwarte buis. Als u de bus te ver uit
de buis draait dan kan deze onder de
druk van de vering losschieten.
P
R
E
L
O
A
D
N
U
T
RIDERS WEIGHT(KG) RECOMMENDED
PRESSURE (PSI)
<55 40-55
55-65 55-65
65-75 65-75
75-85 75-85
85-95 85-100
95+ 100+
FACTORY SETTING 80PSI
MAX PRESSURE 120PSI
