Qwic URBAN Series User manual
FN7 - RD9 - R1
HANDLEIDING
MANUAL
BEDIENUNGSANLEITUNG
URBAN
2
i
!
Algemeen
NEDERLANDS
Gefeliciteerd!
U bent zojuist de trotse bezier geworden van een
QWIC elektrische ets. Waarschijnlijk wilt u op dit
moment maar één ding doen: Naar buiten en rijden!
Voordat u op de ets springt willen we u vragen
een moment te nemen voor het doorlezen van deze
handleiding. Daarna weet u alles dat nodig is voor vele
onbezorgde kilometers etsplezier.
Bewaar deze gebruiksaanwijzing en eventueel
bijgeleverde documenten goed. Deze moeten
worden doorgegeven aan iedereen die de
pedelec gebruikt of repareert.
Colofon
Handleiding elektrische etsen
QWIC behoudt zich het recht voor om zonder nadere
kennisgeving wijzigingen in uitvoering(en) en/
of prijzen aan te brengen. Deze handleiding is met
grote zorgvuldigheid samengesteld. QWIC kan echter
niet aansprakelijk gesteld worden voor eventuele
onjuistheden van welke aard dan ook.
Uitgever & copyright ©: QWIC, Amsterdam
Het idencaenummer (VIN-nummer) bevindt zich op
de achtervork aan de linkerzijde, nabij de trapas. Het
nummer staat vermeld onder de barcode. Wij raden u
aan om hieronder uw VIN nummer op te schrijven:
E F Y _ _ _ _ _ _ _
Noteer eventueel hier uw sleutelnummer en
aankoopdatum voor de verzekering:
Mijn Sleutelnummer: _ _ _ _ _ _ _
Aankoopdatum: _ _ - _ _ - _ _ _ _
Meer weten?
Voor meer informae en het laatste nieuws kunt u
terecht op onze website, of volg ons op Facebook.
www.qwic.nl
Uw ets kan afwijken van de aeeldingen in
deze handleiding.
3
NEDERLANDSENGLISHDEUTSCH
Informae op het scherm
Bediening
Storingscodes
Wat is trapbekrachging?
Verschillende ondersteuningsstanden
Verdere informae over trapbekrachging
Bereik
Accu loskoppelen en uitnemen

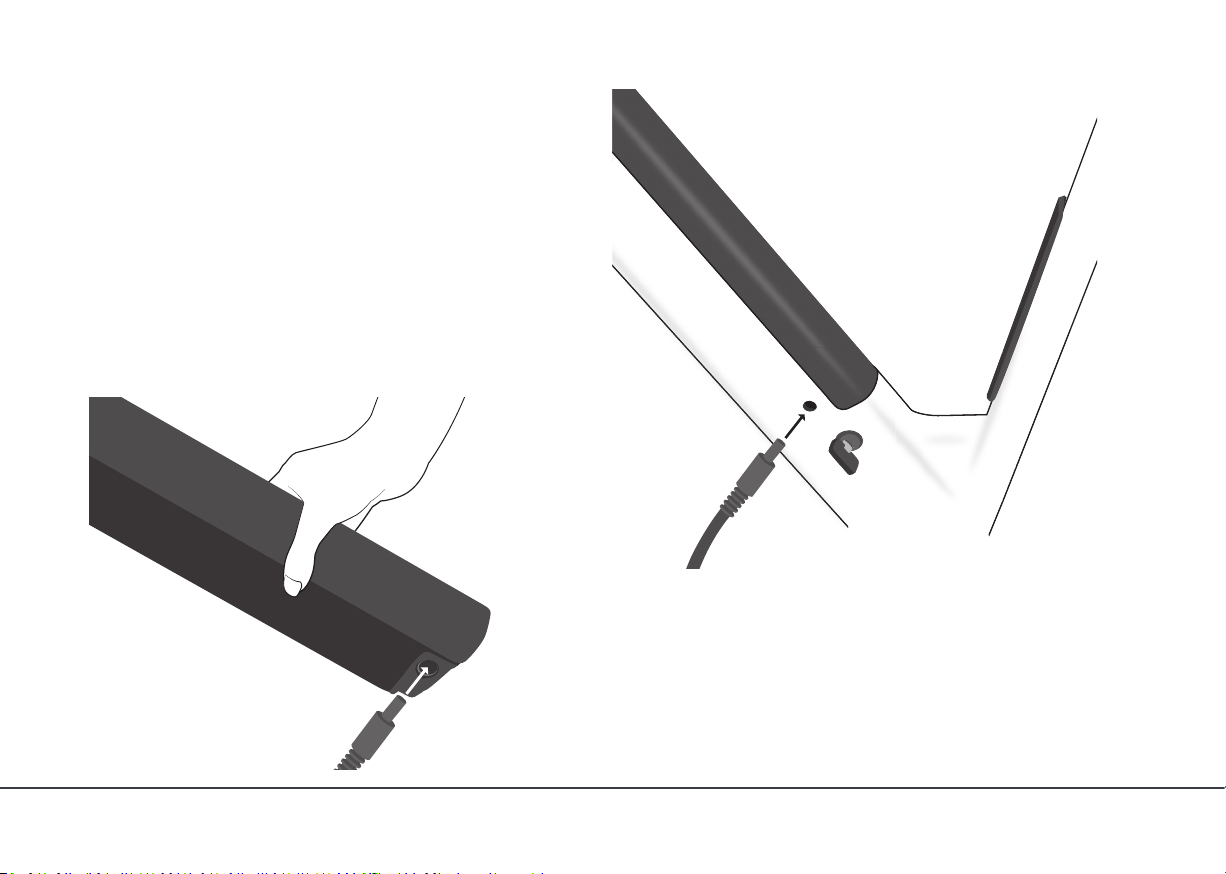

Accu opladen
Verdere informae over uw accu
Zadel
Stuur
Voorvork
Banden
Versnellingen
Remmen
Riemaandrijving
Slot
Dragers en kinderzitjes
Accessoirehouder
Algemeen onderhoud
Schoonmaken
Behandelen
Algemene controle
Rijklaar controle
Servicebeurt
Grote onderhoudsbeurt
28
34
40
40
122
126
4
8
12
16
18
24
4
Snelheid
Weergegeven snelheid in km/u
Weergave resterende km’s tot accu leeg is
0 t/m 4
Mode 0 = Geen bekrach ging
Status indicator van verlich ng
Storing
Zie toelich ng storingcodes op de
volgende pagina
5 Streepjes = Volle accu
Wel of geen bluetooth verbinding
DISPLAY & BEDIENING
Speed
Mode
Range
Mode
Power Button
Walk Assist
Assist Up Button
Assist Down Button
Short press (<0,5 secs)
Walk Button to Switch
ON / OFF
Short press (<0,5 secs)
power button
ON OFF
5
NEDERLANDSENGLISHDEUTSCH

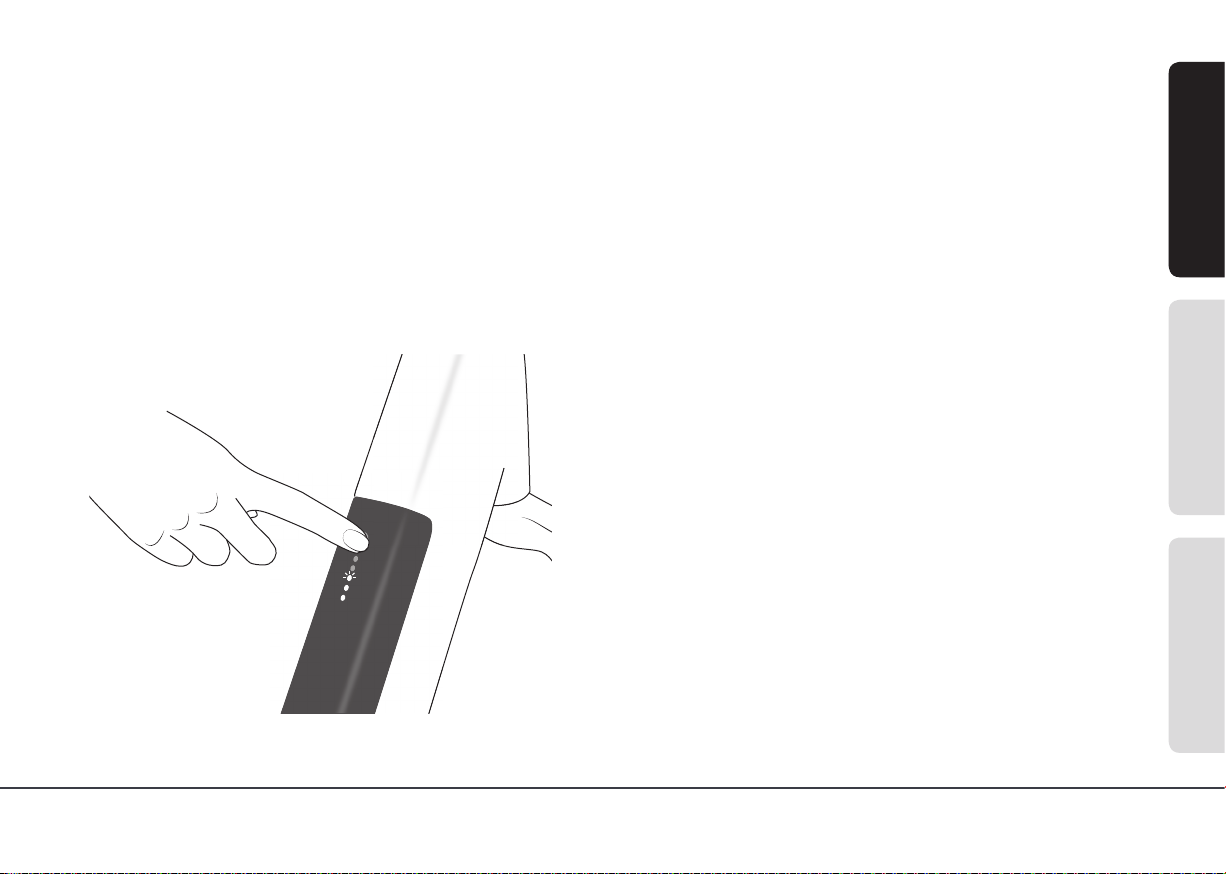

Het display werkt alleen als de accu in de ets zit en aan
staat. Zet de accu aan met de Aan + Status knop boven de 5
accustatus LED lampjes op de accu.
Druk de ‘AAN/UIT’ knop kort in (<0.5 sec) om het display
aan of uit te schakelen. Als het systeem 5 minuten niet
gebruikt wordt schakelt het zichzelf uit.
Druk kort op de ‘WALK’ knop om te kiezen tussen de
verschillende weergave op es in het keuzeveld.
Gebruik de ‘PLUS’ en ‘MIN’ knoppen om te kiezen tussen
de bekrach gingsprogramma’s. De hoogste stand gee de
sterkste bekrach ging. In stand ‘0’ levert de motor geen
bekrach ging maar kunt u wel gebruik maken van het
display van de ets. Houd er rekening mee dat de accu
bij gebruik van een sterke bekrach ging sneller leeg raakt
dan bij een lichtere bekrach ging. De hoogste stand is
zeer krach g en geschikt voor heuvels, hellingen en zware
omstandigheden.
Gebruik de Walk assist func e om de ets gemakkelijk aan
de hand mee te nemen zoals bij het uit een etskelder
lopen. Sta stevig naast de ets en houd uw handen aan het
stuur. Houd in ieder geval één hand aan de rem. Houd de
‘WALK’ knop ingedrukt terwijl u het stuur stevig vasthoudt.
Na enkele seconden slaat de motor aan. Zodra u de ‘WALK’
knop loslaat schakelt de Walk assist func e zichzelf uit.
De Walk assist kent een maximale snelheid van 6 km/u
(onbelast).
Aan + Status knop
op de accu
6
Druk >3 seconden op de ‘∆’ knop om de verlich ng in te
schakelen. Druk nogmaals >3sec ‘∆’ om deze weer uit te
schakelen.
Light
ON/OFF
Long Press(>3 secs)
UP Button
ONOFF
>3 secs
De USB aanslui ng aan de zijkant van het display kan
gebruikt worden om apparaten zoals smartphones en
naviga e toestellen van stroom te voorzien. Deze kan ook
gebruikt worden als het systeem uit staat, de accu moet
dan wel op de ets zi en.
Door de ‘ ’ knop >3 seconden ingedrukt te houden kunt
het display rese en.
Uw ets is uitgerust met een zelfdiagnose func e om
eventuele defecten snel te vinden en op te lossen.
Een eventuele storing wordt weergegeven door het
storingssymbool vergezeld van een storingscode op de
plaats van het keuzeveld. Enkele storingen kunt u zelf
oplossen:
Storing 48 - Geen snelheidssignaal
Controleer het magneetje in het achterwiel, deze dient
langs de snelheidssensor te gaan op het frame. Het kan zijn
dat het magneetje los is geraakt.
Storing 64, 65, 66 of 67 - Accu capaciteit laag
Controleer of de ba erij goed is opgeladen. Laad indien
noodzakelijk de ba erij op.
Storing 80: systeem temperatuur
De aandrijving is te warm geworden. Laat uw ets a� oelen.
Neem contact op met de dealer bij herhaling.
Storing 81: accu communica e probleem
Neem de accu uit en plaats deze opnieuw. Schakel de ets
aan en controleer of de storing verholpen is. Zo niet? Neem
contact op met de dealer.
Het kan voorkomen dat er andere fouten optreden.
Schakel in dat geval zo snel mogelijk de dealer in zodat
een eventuele repara e snel uitgevoerd kan worden.
7
NEDERLANDSENGLISHDEUTSCH
EXTRA DISPLAY (OPTIONEEL):
Op oneel kan de dealer voor u een extra LCD display
aansluiten. Het display is niet alleen groter, maar gee ook
extra informa e jdens uw rit. De console in combina e
met het LCD display werkt als volgt.
Het display werkt alleen als de accu in uw ets zit. Schakel
het display aan door op de ‘ ’ knop te drukken. De power
bu on bevindt zich aan de bovenzijde van de console.
Onderstaande a eelding gee u een overzicht van de
knoppen op uw console. Voor de bediening van de console
zie pagina 5.
Console:
0 t/m 4
Mode 0 = Geen bekrach ging
LCD display:
A
Weergave accu capaciteit in procenten (%) en
5 balkjes van ieder 20%.
Snelheid
Weergave van snelheid in km/h of mph.
In dit veld kan tevens de gemiddelde snelheid
en de maximum snelheid worden
weergegeven.
Speed
Mode
Range
Mode
Power Button
Walk Assist
Assist Up Button
Assist Down Button
Short press (<0,5 secs)
Walk Button to Switch
8
TRIP DIST: Afstand sinds laatste reset
ODO: Kilometerstand
RANGE: Bereik indicator tot lege accu
Iconen
Verlichng Aan/Uit schakelen met de ∆ knop
Bluetooth Indicator voor Bluetooth verbinding
Error Er is een storing: ga naar pagina 6
Service Tijd voor een reguliere servicebeurt
Door kort op de ‘WALK’ knop te drukken kunt u wisselen
tussen de verschillende weergave opes van zowel het
keuzeveld als het snelheidsveld. Achtereenvolgens kunt u
kiezen uit:
TRIP DIST: De gereden trip afstand sinds de laatste reset
Houd ‘ ’ 2 seconden ingedrukt om deze
te reseen.
De totaal afgelegde afstand. (Kilometerteller)
RANGE: Berekening van het resterend aantal
kilometers dat gereden kan worden tot de
accu leeg is met de huidige instellingen.
AVG SPEED: De gemiddelde snelheid sinds de laatste reset.
MAX SPEED: De hoogst gereden snelheid sinds
de laatste reset.
SPEED: De huidige snelheid.
9
NEDERLANDSENGLISHDEUTSCH
FIETSEN MET BEKRACHTIGING
Uw ets is voorzien van elektrische trapbekrachging.
Een motor vult uw eigen inspanningen aan, waardoor
uw prestaes toenemen terwijl u minder kracht levert.
De werking van de trapbekrachging is aankelijk van
de kracht die u zelf levert en de snelheid waarop wordt
gereden. Wordt er niet getrapt dan doet de motor niets.
Bij het wegrijden wordt extra veel kracht geleverd zodat u
gemakkelijk op gang geholpen wordt.
Elektrische etsen hebben verschillende sensoren om
de trapfrequene te meten. Als de trapfrequene te
laag wordt kunnen deze sensoren de kracht niet meer
correct meten en kan de ondersteuning minder krachg
of onpreg aanvoelen. Een minimale trapfrequene van
55 omwentelingen per minuut wordt geadviseerd. De
trapfrequene kunt u aezen in de QWIC app.
De elektrische motor op uw ets gee bekrachging
in verschillende ondersteuningsstanden, welke via het
bedieningspaneel ingesteld kunnen worden. In een lage
ondersteuningsstand hee de etservaring veel weg van
etsen met de wind in de rug. Wil je echt de kracht voelen
die de motor kan bieden, om bijvoorbeeld sneller op je
werk te zijn of even de brug over te rijden, kies dan voor
een hogere stand.
Houd er rekening mee dat de accu bij een
hogere bekrachging sneller leeg raakt dan bij
een lagere bekrachging.
i
10
• Door de krachge ondersteuning zult u gemakkelijker
hogere snelheden halen dan u gewend bent. Laat
u niet verrassen, probeer de ets eerst in een
verkeersluwe omgeving om zo te wennen aan de
nieuwe ets.
• Het opstappen bij de ets is, als de trapbekrachging is
ingeschakeld, anders dan bij een normale ets. U zult
makkelijker wegrijden.
• Ook wanneer de trapbekrachging uit staat, kunt u
gewoon etsen. Let hierbij wel op dat als u zonder accu
etst, de verlichng niet werkt.
• De werking van de trapbekrachging is
aankelijk van de etssnelheid, het ingestelde
bekrachgingsprogramma en hoe vol de accu is.
• De trapbekrachging is weelijk begrensd. Dit wil
zeggen dat als u de maximum snelheid nadert, de
trapbekrachging geleidelijk zal afnemen. Dit kan
voelen alsof de motor uw ets afremt. Pedelecs
ondersteunen tot 25 km/u,
Houd uw handen stevig aan het stuur
nabij de remhendels wanneer u stilstaat
!
11
NEDERLANDSENGLISHDEUTSCH
ACCU & OPLADEN
De totaalafstand die u kunt aeggen per rit met uw QWIC
e-bike zonder tussenjds op te laden noemen we ook
wel de aceradius. De aceradius is aankelijk van de
capaciteit van de accu en het verbruik van de motor.
De hoeveelheid energie in een accu wordt uitgedrukt in
Wa-uur (Wh). Het aantal Wa-uur wordt berekend door
het nominale Voltage (36V) te vermenigvuldigen met het
aantal Ampère-uur (Ah). Hoe hoger het aantal Wa-uur,
hoe hoger de aceradius!
De Urban etsen zijn voorzien van een frame baerij met
een capaciteit van 300Wh, 400Wh of 500Wh. Aan de
onderzijde van uw accu kunt u de capaciteit aezen.
De aceradius van uw QWIC ets hangt af van de gekozen
capaciteit van de accu. In de onderstaande tabel staat een
indicae van de verwachte aceradius per type accu.
zit loopt deze sneller leeg dan als deze
een tijdje niet gebruikt, kunt u de accu het
beste 70% vol geladen op een droge en
!
BATTERY LEVEL 1 LEVEL 4
300 Wh70 - 95 ± 55 25 - 40
400 Wh90 - 125 ± 70 35 - 55
AVERAGE
500 Wh110 - 160 ± 85 40 - 65
Onze testresultaten zijn gemeten
op vlak wegdek onder gemiddelde
omstandigheden en met een
buitentemperatuur van ±20 graden, met
een gemiddelde snelheid van ±20 km/u en
i
12
Maar er zijn meer factoren die de aceradius aanzienlijk
kunnen beïnvloeden. Enkele voorbeelden:
• Het totaalgewicht (gewicht van ets + berijder +
belading)
• De weerstand (windkracht, bandenspanning,
versnelling, wegdek en hoogteverschillen)
• De buitentemperatuur
• Leeijd van de accu (accu-capaciteit neemt af
naarmate de accu ouder wordt)
Op veel factoren die het bereik van je accu verkleinen
heb je geen invloed op. Toch zijn er een paar ps voor de
geoefende etser om zo ver mogelijk te komen op één
acculading.
Een band die niet goed is opgepompt levert veel extra
weerstand op. De motor zal harder moeten werken voor
hetzelfde resultaat.
Met de krachge motorondersteuning voelt het niet als
een noodzaak, maar goed schakelen kan een grote winst
opleveren voor het bereik. Wegrijden bij het stoplicht in
een te hoge versnelling kost onnodig veel energie. Op jd
terug schakelen levert dus extra kilometers bereik op!
Actieradius
HoogLaag Bekrachtigingsprogramma
Range
HighLow Level of assistance
Reichweite
Unterstützungsstufe
Voor normaal gebruik op vlakke wegen is de hoogste
ondersteuningsstand van de motor eigenlijk te sterk. Op
vlakke wegen levert de hoogste stand bovendien niet aljd
de meest comfortabele ondersteuning op. Door de ets
een standje lager te zeen kom je een stuk verder.
13
NEDERLANDSENGLISHDEUTSCH
ACCU & OPLADEN
QWIC Urban modellen zijn voorzien van een geïntegreerde
ba erij in de onderbuis.
De ba erij kan worden uitgenomen door allereerst de
sleutel in het ba erijslot te steken. Dit slot is te vinden aan
de linker onderzijde van de ba erij. Draai nu de sleutel
linksom. De accu zal een stukje uit het frame veren waarna
deze eenvoudig met de hand uitgenomen kan worden.
Nu kunt u de sleutel loslaten en de ba erij van het frame af
nemen.
Het is mogelijk dat de ba erij iets klemt in
het frame als de ets net nieuw is. Als de
ba erij dan los komt kan het zijn dat het uit
uw handen schiet. Houdt daarom de ba erij
al jd stevig vast als u de ba erij van het frame
haalt.
!
Verwijder de sleutel na het terugplaatsen
van de accu, in verband met eventueel
verlies en/of diefstal van de sleutel, de
!
14
Het plaatsen van de ba erij kan even wennen zijn. U
hee de sleutel hiervoor niet nodig. Plaats de accu met de
bovenzijde in het frame. Duw vervolgens de onderzijde van
de accu in het slot, totdat u een klikgeluid hoort. Dit is het
slotmechanisme dat de ba erij op zijn plaats houdt.
Met de bijgeleverde lader kunt u de accu opladen. U kunt
de accu zowel op de ets als los van de ets opladen.
Opladen van de accu
buiten de ets
Opladen van de accu
in de ets
15
NEDERLANDSENGLISHDEUTSCH
Tijdens het laden zal er op de lader een rood lampje
zichtbaar zijn. Wanneer dit lampje groen wordt, is de
accu volledig opgeladen. De Urban serie van QWIC wordt
standaard uitgeleverd met een 2A lader.
300 Wh: tot ongeveer 4 uur
400 Wh: tot ongeveer 5½ uur
500 Wh: tot ongeveer 7 uur
Haal de lader altijd uit het stopcontact
levensduur en voorkomt problemen bij het
Voor uw veiligheid kunt u de accu het
beste op een (brand)veilige plaats opladen
Wanneer de accu lange tijd niet gebruikt
wordt kan deze onherstelbare schade
3 maanden volledig oplaadt (24 uur aan de
!
Wanneer de accu volledig leeg is, dient u
langere tijd leeg staan, kunnen deze
Maak alleen gebruik van de meegeleverde
Gebruik uw acculader alleen op droge,
De acculader is niet bestand tegen vocht
!
16
!
• De accu is spatwaterdicht en dus bestand tegen
regen. U kunt uw ets dus prima gebruiken bij
slecht weer. Probeer de accu echter niet bloot te
stellen aan grote hoeveelheden water.
• Het accupakket kan onder ideale omstandigheden
circa 1000 - 1500 keer volledig op- en ontladen
worden. De prestaes zullen door veel gebruik en
gedurende jd langzaam afnemen en uiteindelijk
moet het accupakket vervangen worden.
• De capaciteit zal tenminste de eerste 10 laadcycli
toenemen en daarna pas zijn volledig opgegeven
capaciteit bereiken.
• Per jaar kan de capaciteit tot 15% afnemen. De
afname is aankelijk van gebruik en laadcycli.
• De prestaes van uw accu zullen bij lage
temperaturen afnemen. De genoemde aceradius
is opmaal bij een gemeten temperatuur van
ongeveer +/-25 °C. De richtlijn is dat de capaciteit
met 1 % afneemt bij 1 °C temperatuurdaling.
• Bij langdurige opslag, plaats de accu op een
schaduwrijke, koele en droge plek.
• De belasng voor het milieu is niet zwaar,
elektriciteit wordt tot schone energievorm
gerekend. Uw accu moet wel (net als baerijen)
aan het einde van de levenscyclus worden
ingeleverd om gerecycled te kunnen worden. Lever
uw accu in bij de dealer waar de accu is gekocht.
• Wij speciceren onze accu’s met een minimum
capaciteit, maar het komt voor dat de accu’s meer
bevaen. Daarom kan het voorkomen dat twee
gelijke etsen met gelijke accu’s toch een afwijkend
aceradius hebben.
Sluit het posieve contact van de baerij nooit
aan op het negaeve contact.
Stel de baerij niet bloot aan hoge
temperaturen (> 50 °C).
Beschadigde accu's mogen deze niet opnieuw
worden gebruikt of opgeladen. Neem contact
op met uw dealer mocht uw accu beschadigd
zijn geraakt.
Haal de baerij niet uit elkaar. Raadpleeg de
dealer bij problemen.
17
NEDERLANDSENGLISHDEUTSCH
18
!
!
i
Gewenste zithoogte
Met de zithoogte wordt de afstand bedoeld tussen
het zitgedeelte van het zadel en de trapper in de
benedenstand. De zithoogte is juist ingesteld wanneer
de knie net iets gebogen is terwijl u uw voet op het
pedaal (in de benedenstand) hee staan. Aarzelt u
vooral niet uw dealer om advies te vragen!
Als u uw voeten plat op de grond kunt
plaatsen, staat uw zadel te laag.
Zadelhoogte instellen
De hoogte van het zadel kan ingesteld worden door de
inbusbout bij de klemring met een inbussleutel los te
draaien.
De veiligheidsstreepjes mogen nooit zichtbaar
zijn nadat het zadel in hoogte afgesteld is.
Zadelposi e instellen
Bij de zadelbeves ging kunt u het zadel kantelen en
zowel voor- als achterwaarts verstellen.
Om het zadel te verstellen bij de zadelstrop draait u
de bout(en) aan de onderkant (of de zijkanten) van de
zadelbeves ging losser.
Vergeet niet de bouten ook weer aan te
draaien en controleer al jd of uw zadel na de
aanpassingen weer stevig vast zit! Draai de
bouten vast met 18-25 Nm.
19
NEDERLANDSENGLISHDEUTSCH
!
Zadelvering instellen
Bij een verende zadelpen kunt u onderaan de buis
de vering van de zadelpen ook nog instellen met een
inbusbout. Deze bout wordt toegankelijk als u de
zadelpen er helemaal uithaalt.
Gewenste stuurinstelling
Als vuistregel voor het bepalen van de afstand tussen
het stuur en het zadel geldt dat u met uw vuist het
stuur moet kunnen raken terwijl u ondertussen met uw
elleboog op de punt van het zadel steunt. Deze
instelling is wel vooral heel persoonlijk. Let wel op
dat een te grote afstand tussen zadel en stuur vaak
de oorzaak is van nek-, rug- en schouderklachten. Wij
adviseren u om samen met uw dealer uw stuur en zadel
naar uw wensen in te stellen.
Controleer aljd of uw stuur na de
aanpassingen stevig vast zit voordat u gaat
etsen.
Handvaen instellen
Op alle etsen kunt u de hoek van de handvaen
instellen, zodat u de meest comfortabele grip hee met
een goed verdeelde druk.
Bij de handvaen kunt u door met een inbussleutel de
inbusboutjes (onder de ronde gaatjes) aan beide kanten
op de hoek van het handvat los te draaien, het handvat
verdraaien. Vergeet niet deze ook weer vast te draaien.
20
Bij een verende voorvork met instelbare vering kunt
u de vering eenvoudig aanpassen door te draaien aan
de draaiknop bovenop de voorvork (lockout). Voor
de normale instellingen (veel vering / weinig vering)
gebruikt u enkel de draaiknop aan de rechterkant. Met
de klok mee draait u voor minder vering en tegen de
klok in draait u voor meer vering.
De bandenspanning is sterk van invloed op de
ac eradius en het comfort van uw ets. Het is aan te
raden uw banden al jd hard op te pompen, zo dat u
met uw duimen de band nog net een klein beetje kunt
indrukken. Op de zijkant van alle banden is terug te
vinden wat de juiste bandenspanning is.
This manual suits for next models
3
Table of contents
Languages:
Other Qwic Bicycle manuals
