Qwic TREND Series User manual

TREND & COMPACT SERIES
HANDLEIDING
MANUAL
BEDIENUNGSANLEITUNG
Compact FN7, Trend FN7.2, FN7 Lite
Trend MN7.2, MN8.2c, MN8.2c Lite

2
i
!
Algemeen
NEDERLANDS
Gefeliciteerd!
U bent zojuist de trotse bezier geworden van een
QWIC elektrische ets. Waarschijnlijk wilt u op dit
moment maar één ding doen: Naar buiten en rijden!
Voordat u op de ets springt willen we u vragen
een moment te nemen voor het doorlezen van deze
handleiding. Daarna weet u alles dat nodig is voor vele
onbezorgde kilometers etsplezier.
Bewaar deze gebruiksaanwijzing en eventueel
bijgeleverde documenten goed. Deze moeten
worden doorgegeven aan iedereen die de
pedelec gebruikt of repareert.
Colofon
Handleiding elektrische etsen
QWIC behoudt zich het recht voor om zonder nadere
kennisgeving wijzigingen in uitvoering(en) en/
of prijzen aan te brengen. Deze handleiding is met
grote zorgvuldigheid samengesteld. QWIC kan echter
niet aansprakelijk gesteld worden voor eventuele
onjuistheden van welke aard dan ook.
Uitgever & copyright ©: QWIC, Amsterdam
Idencaenummer
Het idencaenummer (VIN-nummer) bevindt zich op
de achtervork aan de linkerzijde, nabij de trapas. Het
nummer staat vermeld onder de barcode. Wij raden u
aan om hieronder uw VIN nummer op te schrijven:
E F Y _ _ _ _ _ _ _
Noteer eventueel hier uw sleutelnummer en
aankoopdatum voor de verzekering:
Mijn Sleutelnummer: _ _ _ _ _ _ _
Aankoopdatum: _ _ - _ _ - _ _ _ _
Meer weten?
Voor meer informae en het laatste nieuws kunt u
terecht op onze website, of volg ons op Facebook.
www.qwic.nl
[email protected]
www.facebook.com/qwicnl
Uw ets kan afwijken van de aeeldingen in
deze handleiding.

3
NEDERLANDSENGLISHDEUTSCH
Inhoudsopgave
Inhoudsopgave
Display & Bediening:
Achtermotor en Voormotor modellen
Knoppen
Informae op het scherm
Bediening
Storingscodes
Display & Bediening:
Middenmotor modellen
Knoppen
Informae op het scherm
Bediening
Storingscodes
Display & Bediening:
Modellen met een 6 standen display
Knoppen
Informae op het scherm
Bediening
Storingscodes
Fietsen met bekrachging
Wat is trapbekrachging?
Trapbekrachging in- en uitschakelen
Verdere informae over trapbekrachging
Accu & Opladen
Bereik
Accu loskoppelen en uitnemen
Accu opladen
Verdere informae over uw accu
Opvouwen C-FN7
Afstellen van de ets
Zadel
Stuur
Voorvork
Banden
Algemene onderdelen van de ets
Versnellingen
Remmen
Slot
Dragers & kinderzitjes
Onderhoud
Algemeen onderhoud
Schoonmaken
Behandelen
Algemene controle
Rijklaar controle
Servicebeurt
Grote onderhoudsbeurt
Waarschuwingen
Garane
Specicae overzicht
Servicetabel
22
24
28
32
38
39
116
118
4
8
12
14
16

4
Informatie op het scherm
Snelheid
(km/u of mph)
Bekrachtigingsstand
(0 t/m 8) Mode 0 = Geen bekrachtiging
Energie verbruik indicator
Veel streepjes = Hoog verbruik = Minder bereik
Walk-assist
Indicatie van ingeschakelde Walk-assist
Verlichtingsindicator
Status indicator van (scherm)verlichting
Storing
Zie pagina 7 voor storingscodes
Accu indicator
5 Streepjes = Volle accu
Display & Bediening: Achtermotor en Voormotor modellen
Display & Bediening:
Achtermotor en Voormotor modellen
De volgende bediening geldt voor de achtermotor en
voormotor modellen. Het display werkt alleen als de
accu in de fiets zit. Schakel het display aan door de
‘AAN/UIT’ knop 2 seconden ingedrukt te houden.
Knoppen
‘AAN/UIT’ : Aan / Uit & (Scherm)Verlichting
‘PLUS’ : Bekrachtigingstand omhoog & Walk assist
‘MIN’ : Bekrachtigingstand omlaag
‘SET’ : Keuzeveld selectie & Menu
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
LEVEL
MENU
ERROR
VWh
Ah
SET
+
-
+
-
SET
SET
+
-
+
-
SET
SET
+
-
+
-
SET
SET
+
-
+
-
SET
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
KM/H
MPH
LEVEL
LEVEL
MENU
MENU
ERROR
ERROR
VWh
Ah
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
KM/H
MPH
LEVEL
LEVEL
MENU
MENU
ERROR
ERROR
VWh
Ah
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
KM/H
MPH
LEVEL
LEVEL
MENU
MENU
ERROR
ERROR
VWh
Ah
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
KM/H
MPH
LEVEL
LEVEL
MENU
MENU
ERROR
ERROR
VWh
Ah
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
KM/H
MPH
LEVEL
LEVEL
MENU
MENU
ERROR
ERROR
VWh
Ah
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
KM/H
MPH
LEVEL
LEVEL
MENU
MENU
ERROR
ERROR
VWh
Ah
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
KM/H
MPH
LEVEL
LEVEL
MENU
MENU
ERROR
ERROR
VWh
Ah

5
NEDERLANDSENGLISHDEUTSCH
Display & Bediening: Achtermotor en Voormotor modellen
Actieradius (kilometers)
Schatting van overgebleven te rijden afstand
Accu percentage
Indicatie van de resterende accu-capaciteit
Rij-modus
Indicatie van de gekozen Rij-modus
Toerenteller en versnellingsindicator
Indicatie van het aantal toeren dat de trapas
maakt. Als het toerental te hoog of te laag ligt,
adviseert het display om respectievelijk een
hogere of lagere versnelling te kiezen.
Trip afstand
Gereden afstand sinds laatste reset
Tijdsduur
Effectief gereden tijd sinds inschakelen systeem
Totaal afstand
Totaal op de fiets afgelegde afstand (Odometer)
Maximum snelheid
Laat de maximum gereden snelheid zien sinds
de laatste reset.
Bediening
In- en Uitschakelen
Druk de ‘AAN/UIT’ knop 2 seconden in om het systeem
aan of uit te schakelen. Wanneer het display jdens
het etsen uit staat of de ets zonder accu gebruikt
wordt, is het mogelijk dat willekeurige waardes in het
display verschijnen doordat de motor lichte stroompjes
opwekt. Alles dat in het display verschijnt wanneer
het systeem niet staat ingeschakeld, kan genegeerd
worden. Als het systeem 5 minuten niet gebruikt wordt
schakelt het zichzelf uit.
Menu’s selecteren
Druk kort op de ‘SET’ knop om te kiezen tussen de
verschillende weergave opes.
Instellen van de trapbekrachging
Gebruik de ‘PLUS’ en ‘MIN’ knoppen om te kiezen
tussen de bekrachgingsprogramma’s (0 tot 8). De
8e stand gee de sterkste bekrachging. In stand ‘0’
levert de motor geen bekrachging maar kunt u wel
gebruik maken van het display van de ets. Houd er
rekening mee dat de accu bij gebruik van een sterke
bekrachging sneller leeg raakt dan bij een lichtere
bekrachging. Standen 1-5 zijn geschikt voor de vlakke
weg, standen 6-8 zijn zeer krachg en geschikt voor
heuvels, hellingen en zware omstandigheden.
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
KM/H
MPH
LEVEL
LEVEL
MENU
MENU
ERROR
ERROR
VWh
Ah
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
KM/H
MPH
LEVEL
LEVEL
MENU
MENU
ERROR
ERROR
VWh
Ah
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
KM/H
MPH
LEVEL
LEVEL
MENU
MENU
ERROR
ERROR
VWh
Ah
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
KM/H
MPH
LEVEL
LEVEL
MENU
MENU
ERROR
ERROR
VWh
Ah
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
KM/H
MPH
LEVEL
LEVEL
MENU
MENU
ERROR
ERROR
VWh
Ah
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
KM/H
MPH
LEVEL
LEVEL
MENU
MENU
ERROR
ERROR
VWh
Ah
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
KM/H
MPH
LEVEL
LEVEL
MENU
MENU
ERROR
ERROR
VWh
Ah
SET
-
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
RANGE BATTERY MODE RPM TRIP TIME ODO MAX
KM
MI
KM/H
MPH
KM/H
MPH
LEVEL
LEVEL
MENU
MENU
ERROR
ERROR
VWh
Ah

6Display & Bediening: Achtermotor en Voormotor modellen
Bedienen van de Walk assist
Gebruik de Walk assist funce om de ets gemakkelijk
aan de hand mee te nemen zoals bij het uit een
etskelder lopen. Sta stevig naast de ets en houd uw
handen aan het stuur. Indien er een handrem aanwezig
is, houd in ieder geval één hand aan de rem waar
ook de rem-onderbreker (onderbreking van de motor
bekrachging) zich bevindt. Dit is in het algemeen de
linkerhandrem. Houd de ‘PLUS’ knop ingedrukt terwijl u
het stuur stevig vasthoudt. Na enkele seconden slaat de
motor aan. Zodra u de ‘PLUS’ knop loslaat schakelt de
Walk assist funce zichzelf uit. De Walk assist kent een
snelheid van 6 km/u (onbelast).
(Scherm)Verlichng
Druk kort op de ‘AAN/UIT’ knop om de (scherm)
verlichng in te schakelen. Druk nogmaals op ‘AAN/
UIT’ om deze weer uit te schakelen. Wanneer u de
schermverlichng inschakelt, gaan automasch het
voor- en achterlicht aan. Deze werken ook op de accu,
hiervoor zijn geen losse baerijen nodig.
USB aansluing
De USB aansluing aan de onderkant van het display
kan gebruikt worden om apparaten zoals smartphones
en navigae toestellen van stroom te voorzien. Deze
kan ook gebruikt worden als het systeem uit staat, de
accu moet dan wel op de ets zien.
Trip afstand reseen
Door de ‘MIN’ knop 2 seconden ingedrukt te houden
kunt u de Trip afstand reseen. Ook de jdsduur en de
maximum snelheid worden gewist. Als de Trip afstand
de 500 km bereikt wordt deze automasch gereset.
Instellingen menu
Door de ‘SET’ knop 2 seconden ingedrukt te houden
komt u in het instellingen menu. Door kort op ‘SET’ te
drukken kunt u tussen de verschillende instellingen
switchen. Met de ‘PLUS’ en ‘MIN’ knoppen kunt u de
waardes veranderen. Door de ‘SET’ weer 2 seconden in
te drukken komt u weer uit het instellingen menu.
SET 1: Rij-modus instellen
U kunt met de ‘PLUS’ en ‘MIN’ knoppen de rij-modus
instellen. Niet iedere etser is hetzelfde. De één houdt
van een krachge ondersteuning waar de ander de
voorkeur gee aan een extra hoog bereik. Daarom is
dit display voorzien van 3 rij programma’s die invloed
hebben op de motorkracht:
ECO: Extra hoog bereik, lagere motorkracht
NORMAL: Gemiddeld bereik, gemiddelde motorkracht
POWER: Extra veel motorkracht, maar minder bereik
Iedere rijmodus hee 8 bekrachgingsstanden.

7
NEDERLANDSENGLISHDEUTSCH
Display & Bediening: Achtermotor en Voormotor modellen
SET 2: Snelheidsbegrenzer instellen
U kunt met de ‘PLUS’ en ‘MIN’ knoppen de
snelheidsbegrenzer instellen. Hiermee begrenst u de
maximum snelheid waarop de motor ondersteuning
gee. Dit kan handig zijn als u liever op rusgere
snelheden wilt blijven etsen.
SET 3: Bandenmaat instellen
Selecteer de juiste bandenmaat voor een exacte
weergave van de informae in het beeldscherm. Op
de zijkant van elke band is te vinden welke maat deze
hee. De ingestelde maten kunnen een kleine afwijking
hebben (afgelegde kilometers wijken maximaal 5% af).
16 inch 50-305 Omtrek: 1272 mm
20 inch 47-406 Omtrek: 1571 mm
20 inch 53-406 Omtrek: 1590 mm
24 inch 50-507 Omtrek: 1907 mm
26 inch 50-559 Omtrek: 2070 mm
28 inch 37-622 Omtrek: 2187 mm
28 inch 40-622 Omtrek: 2205 mm*
28 inch 42-622 Omtrek: 2218 mm
28 inch 47-622 Omtrek: 2249 mm
28 inch 50-622 Omtrek: 2268 mm
* Standaard is uw ets uitgerust met 40-622 banden
SET 4: (Snelheid) Eenheden
U kunt met de ‘PLUS’ en ‘MIN’ switchen tussen
kilometers (per uur) en mijlen (per uur).
SET 6: Accu informae
U kunt met de ‘PLUS’ en ‘MIN’ knoppen de volgende
informae over de accu opvragen: Het percentage van
de resterende capaciteit van de accu, het aantal oplaad-
cycli en het actuele voltage van de accu.
Storingscodes
Het kan voorkomen dat er fouten optreden. Schakel
in dat geval zo snel mogelijk de dealer in zodat een
eventuele reparae snel uitgevoerd kan worden. De
volgende storingscodes kunnen weergegeven worden
in het display:
Error 1: Probleem met 3-Fase aansturing vanuit de
controller
Error 2: Probleem met gashendel aansluing (start-
detece)
Error 3: Motorkabel 3-Fase bedrading los of defect
Error 4: Motorkabel Hallsensor signaal storing (defect
in motor of motorkabel)
Error 5: Storing in remsensor (signaal)
Error 6: Accu hee een te laag voltage
Error 7: Motor geblokkeerd
Error 8: Storing in controller (signaal)
Error 9: Storing in display (signaal)

8
BEKRACHTIGINSSTAND
Keuze uit 5 standen
Maximale snelheid afhankelijk van stand
SNELHEID
Weergave in km/u of mph
ACCU INDICATOR
Weergave in 10 stappen van ieder 10% capaciteit
KEUZEVELD
Zie Keuzeveld op pagina 10
VERLICHTING
Indicator van ingeschakelde fietsverlichting
Display & Bediening: Middenmotor modellen
Display & Bediening: Middenmotor modellen
De volgende bediening geldt voor de middenmotor
modellen. Het display werkt alleen als de accu in de
fiets zit. Schakel het display aan door de ‘ ‘ knop 2
seconden ingedrukt te houden.
Knoppen
Informatie op het scherm
PLUS
INFO/MODUS
VERLICHTING
MIN
AAN/
UIT

9
NEDERLANDSENGLISHDEUTSCH
Display & Bediening: Middenmotor modellen
Bediening
Aan / uit schakelen
Schakel het display aan door de ‘ ’ knop aan
de voorkant van het bedieningspaneel 2 seconden
ingedrukt te houden. Het systeem uitschakelen gaat
met dezelfde knop. Het systeem schakelt zichzelf uit na
3 minuten niet in gebruik te zijn geweest om energie te
besparen.
Verlichting
Door de ‘ ’ knop in te drukken schakelt u de
verlichting aan of uit. De schermverlichting gaat samen
mee aan of uit. Het verlichtingsymbool links in het
scherm geeft de status van de verlichting aan (aan/uit).
Uw fiets beschikt ook over een lichtsensor waarbij de
verlichting automatisch kan worden ingeschakeld bij
schemer. Zonder accu kan de verlichting niet worden
ingeschakeld.
Accu indicator
Elk streepje van de accu indicator is ongeveer gelijk met
10% van de totale accu capaciteit. Bij 10 streepjes is
de batterij 100% vol. Wanneer de accu status indicator
begint te knipperen zal de motor geleidelijk ophouden
met ondersteunen. De overgebleven energie wordt
apart gehouden voor verlichting die nog ongeveer 2 uur
aan kan blijven.
Assistentie level indicator
De assistentie level indicator geeft aan in welke
ondersteuningsstand u zich bevind. Deze kent 5
verschillende levels, waarbij level 1 een ondersteuning
van 50% (van de eigen trapkracht) biedt, level 3 een
ondersteuning van 120%, en level 5 een ondersteuning
van 250%. Als er geen indicatie in beeld is biedt de
motor geen ondersteuning. Met de ‘ ’ en de ‘ ’
knop kunt u de ondersteuningsstand aanpassen.
Snelheid
Midden boven in beeld is de snelheidsmeter te zien.
Deze kan in KPH (kilometer per uur) of in MPH (mijlen
per uur).
: De walk-assist mode, deze is in werking zolang
de of ‘ ’ knop wordt ingedrukt. De walk-assist kent
een snelheid van ongeveer 5 km/u. De funce mag
alleen gebruikt worden wanneer u de ets aan het
duwen bent.

10 Display & Bediening: Middenmotor modellen
Keuzeveld
De volgende informae is in het ‘keuzeveld’ van het
display te zien. U kunt switchen tussen de verschillende
informae door op de ‘ ’ knop te drukken.
TRIP: De gereden trip afstand sinds de laatste reset.
TOTAL: De totaal afgelegde afstand.
MAXS: Laat de maximum gereden snelheid zien sinds
de laatste reset.
AVG: De gemiddelde snelheid. Deze wordt berekend
door de totaal afstand te delen door de totaal gereden
afstand.
RESET: Als u achtereen volgend de ‘ ‘ twee keer
kort achter elkaar indrukt, en daar op volgend ‘ ’
indrukt kunt u de data van TRIP, MAXS en AVG reseen
naar 0. Reseen is alleen mogelijk als de ets sl staat.

11
NEDERLANDSENGLISHDEUTSCH
Display & Bediening: Middenmotor modellen
Display instellingen
Als u achtereen volgend de ‘ ‘ twee keer kort
achter elkaar indrukt, komt u in het instellingen menu.
U kunt door dit menu bladeren door telkens ‘ ‘ kort
in te drukken.
Invulvelden in het instellingen menu:
Km/mile
Na een enkele keer kort op ‘ ‘ te hebben gedrukt
in het instellingen menu, komt er ’S7’ in beeld. Met
‘ ‘ / ‘ ‘ kunt u kiezen tussen; KPH (kilometer per
uur) of in MPH (mijlen per uur).
Licht gevoeligheid
Uw fiets is uitgerust met een lichtsensor. Hiermee kan
de verlichting automatisch ingeschakeld worden. Na
nog een enkele keer kort op ‘ ‘ te hebben gedrukt
in het instellingen menu, komt er ’bL0’ in beeld. Met
‘ ‘ / ‘ ‘ kunt u de lichtgevoeligheid instellen.
Hiermee kan u ervoor kiezen de verlichting bij schemer
of pas bij nacht automatisch in te laten schakelen.
Achtergrond verlichng
U kunt de felheid van uw achtergrond verlichng
aanpassen in het ‘bL1’ menu. Met ‘ ‘ / ‘ ‘ kan u
kiezen tussen lagere felheid 1 tot hogere felheid 5.
Storingscodes
Uw ets is uitgerust met een zelfdiagnose funce om
eventuele defecten snel te vinden en op te lossen.
Als er het symbool ‘ ‘ in beeld komt verschijnt er
gelijkjdig een nummer in het display.
‘03’; Remsignaal defect. Controleer of de rem niet is
ingedrukt.
‘06’; Controleer de baerij. Code ‘06’ gee aan dat het
voltage te laag is. Laad de baerij op.
‘21’; Snelheidssensor defect. Controleer het magneetje
in het achterwiel, deze dient recht langs de markering
van de snelheidssensor te gaan.
Het kan voorkomen dat er andere fouten optreden.
Schakel in dat geval zo snel mogelijk de dealer in zodat
een eventuele reparae snel uitgevoerd kan worden.

12 Display & Bediening: Modellen met een 6 standen display
Display & Bediening:
Modellen met een 6 standen display
De volgende bediening geldt voor de modellen met
een 6 standen display. Plaats een accu in de fiets om
gebruik te kunnen maken van alle display functies en
de bekrachtiging.
Knoppen
Schakel het systeem AAN en
UIT door de ‘PLUS’ knop langer
ingedrukt te houden.
Door de ‘PLUS’ knop kort in
te drukken schakelt het systeem een
bekrachtigingstand omhoog.
Door de ‘MIN’ knop kort in
te drukken schakelt het systeem een
bekrachtigingstand omlaag.
Door de ‘MIN’ knop langer ingedrukt te
houden schakelt de Walk-assist functie
in.
Door de ‘LICHT’ knop kort in te drukken
schakelt de verlichting aan of uit.
Informatie op het scherm
ACCU INDICATOR
Weergave in 4 stappen van ieder 25% capaciteit
VERLICHTING
Indicator van ingeschakelde fietsverlichting
BEKRACHTIGINGSSTAND
Keuze uit 6 standen en een ‘0’ stand
Maximum snelheid afhankelijk van stand
1 2 3 4 5 6
1 2 3 4 5 6
1 2 3 4 5 6
1 2 3 4 5 6

13
NEDERLANDSENGLISHDEUTSCH
Display & Bediening: Modellen met een 6 standen display
Bediening
Aan / uit schakelen
Schakel het systeem AAN en UIT door de ‘PLUS’ knop
langer ingedrukt te houden. Het systeem schakelt
zichzelf uit na 10 minuten niet in gebruik te zijn geweest
om energie te besparen.
Verlichting
Door de ‘LICHT’ knop kort in te drukken schakelt de
verlichting aan of uit. De indicator bij de ‘LICHT’ knop
geeft de status van de verlichting aan (aan of uit).
Accu indicator
Elk rondje van de accu indicator is ongeveer gelijk
met 25% van de totale accu capaciteit. Bij 4 rondjes
is de batterij dus ongeveer 75-100% vol. Wanneer de
accu status indicator een lege balk geeft zal de motor
geleidelijk ophouden met ondersteunen.
Bekrachtigingsstand indicator
De bekrachtingsstand indicator geeft aan in welke
ondersteuningsstand u zich bevind. Deze kent 6
verschillende standen en een ‘0’ stand. In de ‘0’
stand geeft het systeem geen ondersteuning maar
zijn de verlichting en de Walk-assist functie wel
beschikbaar. Met de ‘PLUS’ en de ‘MIN’ knop kunt u de
bekrachtigingsstand aanpassen.
Walk-assist
De walk-assist funce schakelt in door de ‘MIN’ knop
langer ingedrukt te houden. De walk-assist kent een
snelheid van ongeveer 5 km/u. De funce mag alleen
gebruikt worden wanneer u de ets aan het duwen
bent.
Storingscodes
Het kan voorkomen dat er fouten optreden. Schakel
in dat geval zo snel mogelijk de dealer in zodat een
eventuele reparae snel uitgevoerd kan worden.
LED 1 knipperend: Probleem met controller
LED 2 knipperend: Probleem met gashendel
LED 1+2 knipperend: Motorkabel 3-Fase
bedrading los of defect
LED 3 knipperend: Motorkabel Hallsensor
signaal storing (defect in
motor of motorkabel los of
beschadigd)
LED 1+3 knipperend: Storing in remsensor
(signaal)
LEDs 1, 2 en 3 tegelijk knipperend:
Communicae probleem
(defecte kabel, controller of display)

14 Fietsen met bekrachging
Fietsen met bekrachging
Wat is trapbekrachging?
De ets is voorzien van elektrische trapbekrachging.
De motor vult uw eigen inspanningen aan, waardoor
uw prestaes toenemen terwijl u minder kracht levert.
De werking van de trapbekrachging is aankelijk van
of de pedalen rondgedraaid worden en de etssnelheid.
Bij de modellen met een middenmotor is de
trapbekrachging verder aankelijk van de trapkracht
en de cadanssnelheid (omwentelingsnelheid van de
pedalen).
Wordt er niet getrapt dan doet de motor niets. Wordt
er opgestart dan is de accelerae die de motor biedt
groot zodat u gemakkelijk op gang geholpen wordt.
Trapbekrachging in- en uitschakelen
Zodra het bedieningspaneel aangezet wordt staat de
trapbekrachging ingeschakeld. Met de ‘PLUS’ en ‘MIN’
knoppen kunt u de mate van bekrachging verhogen
of verlagen. De motor gee bekrachging in de eerste
tot de hoogste stand. U kunt de trapbekrachging
uitschakelen door met de ‘MIN’ knop op het
bedieningspaneel de bekrachging weer in de ‘0’ stand
te zeen.
Houd er rekening mee dat de accu bij een hogere
bekrachging sneller leeg raakt dan bij een lagere
bekrachging.
De lage standen tot en met ongeveer stand 5 zijn
bedoeld voor gebruik op de vlakke weg, de hogere
standen zijn krachger en bedoeld voor heuvels,
hellingen en zware omstandigheden. Als u langzaam
etst gebruik dan een lage stand, als u sneller etst
kunt u de bekrachgingsstand verhogen, maar gebruik
de hoogste standen enkel op het moment dat u deze
nodig hee, om gevaarlijke situaes te voorkomen en
om eciënter en zuiniger te rijden.

15
NEDERLANDSENGLISHDEUTSCH
Fietsen met bekrachging
Verdere informae over trapbekrachging
• Door de krachge ondersteuning zult u
gemakkelijker hogere snelheden halen dan u
gewend bent. Laat u niet verrassen, probeer de
ets eerst in een verkeersluwe omgeving om
zo te wennen aan de nieuwe ets. Als u voor
het eerst op de ets rijdt is het aan te raden de
ondersteuning pas aan te zeen als u al ongeveer
12 km/u rijdt.
• Het opstappen bij de ets is, als de
trapbekrachging is ingeschakeld, anders dan bij
een normale ets. U zult makkelijker wegrijden.
Het is aan te raden om bekrachgingsstand 1, 2, of
3, te gebruiken voor het wegetsen uit slstand.
• Wanneer de trapbekrachging uit staat, etst de
ets iets zwaarder dan een normale ets. Daarmee
is de ets wel gewoon gebruiken. Let hierbij wel op
dat als u zonder accu etst, de verlichng ook niet
kan werken.
• De werking van de trapbekrachging is aankelijk
van de etssnelheid (bij een middenmotor
ook nog aankelijk van de trapkracht en
van de cadanssnelheid), het ingestelde
bekrachgingsprogramma en hoe vol de accu is.
• De trapbekrachging is weelijk begrensd op
een snelheid van 25 km/u. Dit wil zeggen dat
als u richng een snelheid van 25 km/u gaat de
trapbekrachging geleidelijk zal afnemen tot nul.
* Let op! Schakel de bekrachging uit naar stand
0 of schakel het systeem helemaal uit wanneer u
van de ets afstapt. Loop nooit met ingeschakelde
bekrachging. Het kan gevaarlijk zijn om te lopen met
een ets met ingeschakelde bekrachging, omdat als
de trappers (per ongeluk) gaan meedraaien de motor
kracht zal leveren en de ets er vandoor kan schieten!
Dit geldt voor modellen met een rotaesensor
(achtermotor en voormotor modellen).
* Let op! Rijdt aljd met vingers aan de remmen
zodat u snel kunt reageren op het moment dat u moet
remmen. Stop met trappen jdens het remmen, en
probeer met beide remhendels tegelijk en gelijkmag
te remmen. Houd de linkerhandrem (indien aanwezig)
ingeknepen wanneer u slstaat met ingeschakelde
bekrachging.
* Let op! Schakel de ondersteuning uit indien u zeer
rusg wilt rijden of bij slecht of glad wegdek.

16 Accu & Opladen
Accu & Opladen
Bereik (Aceradius)
Hoe groot is het bereik van mijn elektrische ets?
De totaalafstand die u kunt aeggen per rit met uw
QWIC e-bike zonder tussenjds op te laden is de
aceradius. Om deze goed te beoordelen dient u
de ets/accu een hele nacht aan de oplader te laten
staan. De aceradius moet gemeten worden gedurende
één rit en niet verspreid over meerdere dagen.
Capaciteit accu
De hoeveelheid energie in een accu wordt uitgedrukt
in Wa-uur (Wh). Het aantal Wa-uur wordt berekend
door het nominale Voltage (36V) te vermenigvuldigen
met het aantal Ampère-uur (Ah). Hoe hoger het aantal
Wa-uur, hoe hoger de aceradius!
Rekenvoorbeeld: Stel uw accu hee een capaciteit van
10 Ah en een spanning van 36 Volt. Deze accu levert: 10
Ah x 36 V = 360 Wh.
QWIC levert etsen uit de Trend serie met een 375 Wh
accu of een 500Wh accu.
* Accu’s lopen langzaam leeg ook als de ets niet
gebruikt wordt. Als de accu in de ets zit loopt deze
sneller leeg dan als deze uitgenomen is en binnen staat.

17
NEDERLANDSENGLISHDEUTSCH
Accu & Opladen
Aceradius
Onderstaande is een indicae van de verwachte
aceradius per type accu.
* Gemeten op vlak wegdek onder gemiddelde
omstandigheden en met een buitentemperatuur van
ca. 20 graden, met een gemiddelde snelheid van ca. 20
km/u en ca. 75kg totaal belading. Aan deze waardes
kunnen geen rechten worden ontleend.
Er is een aantal beïnvloedingsfactoren die de
aceradius aanzienlijk kunnen verkorten. Veel van deze
factoren kunt u ondervangen, zodat de aceradius
posief beïnvloed wordt. Vraag uw dealer om
persoonlijk advies. Beïnvloedingsfactoren aceradius:
• Het totaalgewicht (gewicht van ets + berijder +
belading)
• De weerstand (windkracht, bandenspanning,
versnelling, condie van het wegdek en
hoogteverschillen)
• Uw rijgedrag (jdig op- en afschakelen en gereden
snelheid)
• De buitentemperatuur
• Leeijd van de accu (accu-capaciteit neemt af
naarmate de accu ouder wordt)
• Het gebruik van de bekrachgingsprogramma’s
(zie onderstaande aeelding)
Actieradius
HoogLaag Bekrachtigingsprogramma
Range
HighLow Level of assistance
Reichweite
Unterstützungsstufe
0 20 40 60 80 100
Actieradius (km)
Minimale actieradius
Maximale actieradius
500 Wh
375 Wh
120
Minimal range
Maximal range
0 20 40 60 80 100
Range (km)
500 Wh
375 Wh
120
Minimale Reichweite
Maximale Reichweite
0 20 40 60 80 100
Reichweite (km)
500 Wh
375 Wh
120

18 Accu & Opladen

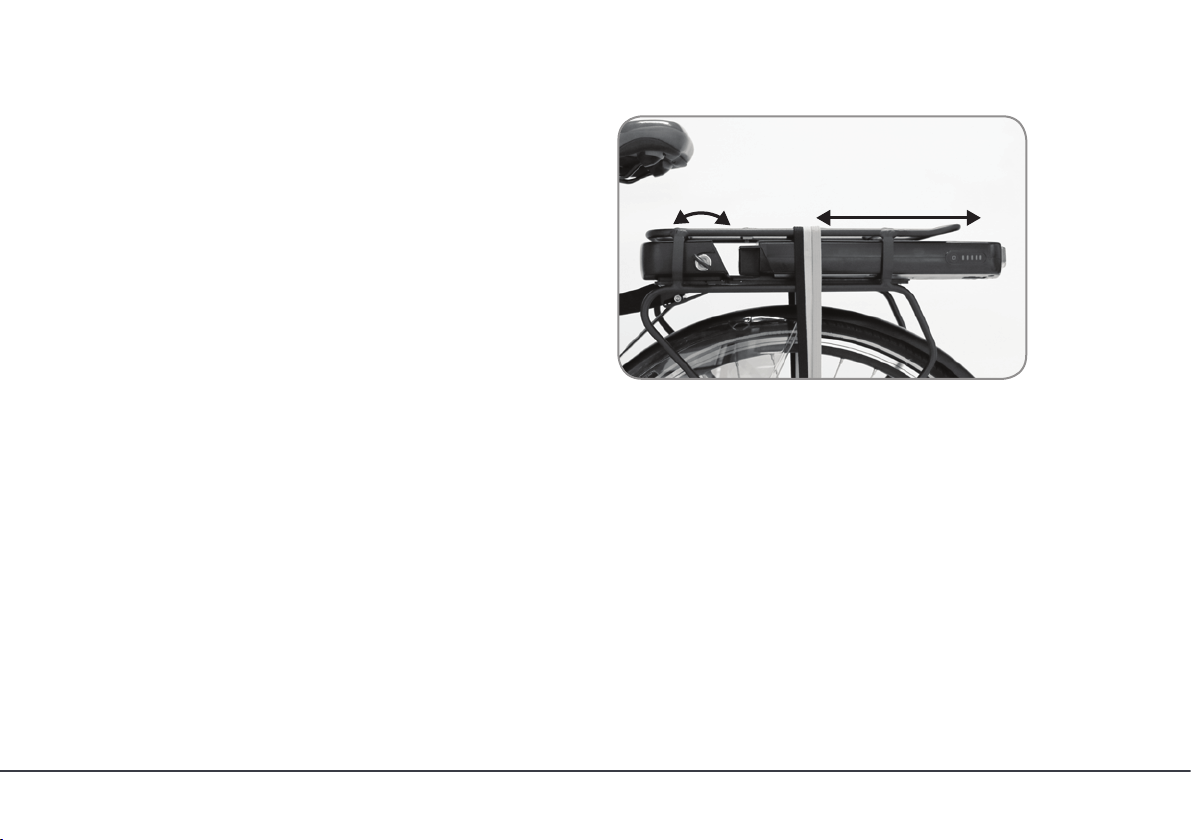

Accu loskoppelen en uitnemen
Links achteraan uw ets bevindt zich het accuslot.
Hiermee kunt u de accu aan de ets vergrendelen
of van de ets loskoppelen. Hiervoor gebruikt u
dezelfde sleutel als voor het ringslot. Om het slot te
ontgrendelen: Steek de sleutel in het slot en draai deze
linksom. Gebruik het handvat aan de onderkant van de
accu om deze er uit te trekken.
Verwijder de sleutel op het moment dat u de accu
er weer in schui door deze in de gesloten posie
te draaien en hierna uit te nemen. Door de accu nu
volledig terug te schuiven zult u een klik horen en is de
accu vergrendeld. Vergrendelen kan ook met de sleutel
er in, door de sleutel na het terugplaatsen van de accu
rechtsom te draaien.
* Let op! Verwijder de sleutel na het terugplaatsen van
de accu, in verband met eventueel verlies en/of diefstal
van de sleutel, de accu, en de ets.

19
NEDERLANDSENGLISHDEUTSCH
Accu & Opladen
Accu opladen
Met de bijgeleverde lader kunt u de accu opladen.
U kunt de accu zowel op de ets als los van de ets
opladen. Het laadpunt van de accu is afgedekt door een
draaibaar kunststof dopje. Tijdens het laden zal er op
de lader een rood lampje zichtbaar zijn. Wanneer dit
lampje groen wordt, is de accu volledig opgeladen.
Oplaadjden (95%)
375 Wh: tot 5,5 uur
500 Wh: tot 7 uur
* Dit zijn laadjden met de standaard lader,
er is een snellere lader oponeel verkrijgbaar.
* Let op! Voor uw veiligheid kunt u de accu het beste
op een (brand)veilige plaats opladen en/of opbergen.
* Let op! Wanneer de accu lange jd niet gebruikt
wordt kan deze onherstelbare schade oplopen. Zorg
ervoor dat u de accu iedere 3 maanden volledig oplaadt
(24 uur aan de oplader).
* Let op! Wanneer de accu volledig leeg is, dient u deze
direct op te laden. Wanneer cellen langere jd leeg
staan, kunnen deze onherstelbaar beschadigd raken.
* Let op! Wanneer de ets lange jd niet gebruikt
wordt raden wij u aan de accu uit de ets te nemen.
* Let op! Maak alleen gebruik van de meegeleverde
oplader.
* Let op! Gebruik uw acculader alleen op droge, goed
gevenleerde plekken.
* Let op! De acculader is niet bestand tegen vocht en/of
valschokken.

20 Accu & Opladen
Verdere informae over uw accu

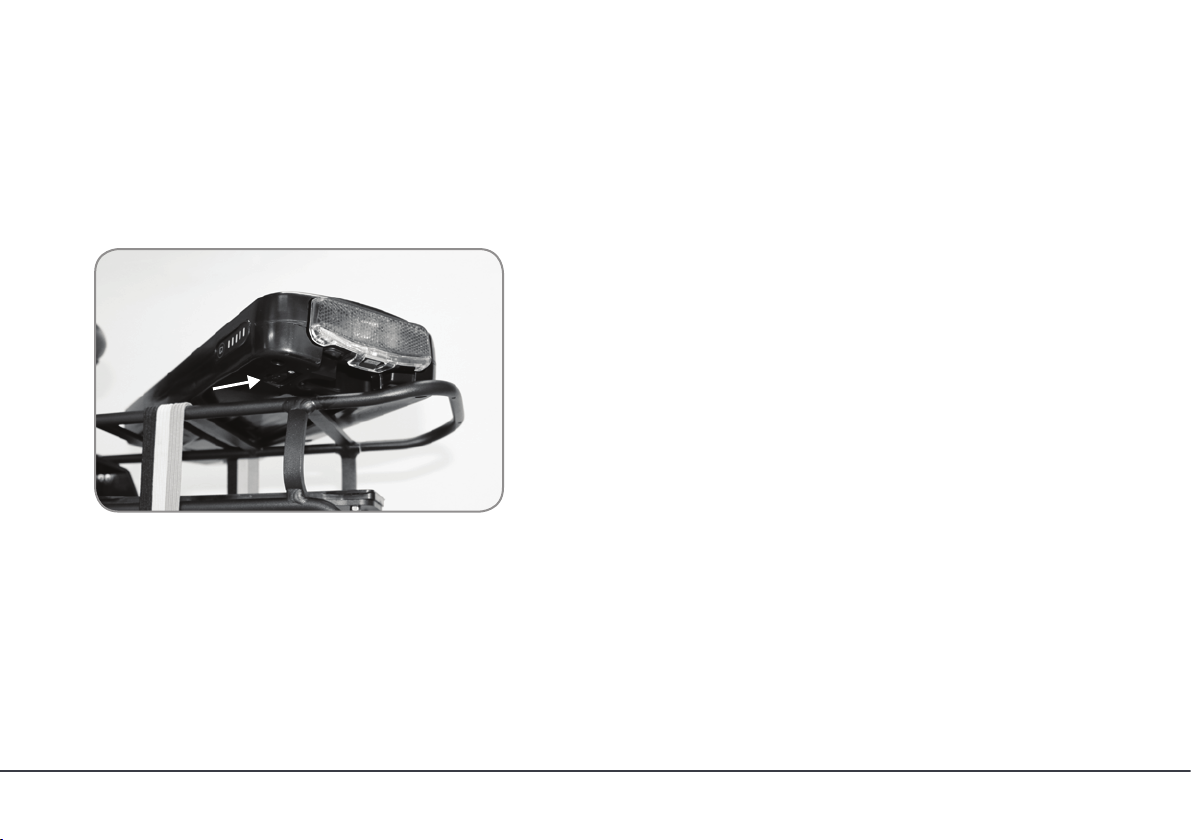

• De accu is ook voorzien van een USB aansluing.
Hiermee kunt u de accu gebruiken als extra
energiestaon voor bijvoorbeeld uw smartphone,
laptop of tablet. Aan de onderkant bevindt zich de
USB aansluing.
• De accu is spatwaterdicht en dus bestand tegen
regen. U kunt uw ets dus prima gebruiken bij
slecht weer. Probeer de accu echter niet bloot te
stellen aan grote hoeveelheden water.
• De belasng voor het milieu is niet zwaar,
elektriciteit wordt tot schone energievorm
gerekend. Uw accu moet wel (net als baerijen)
aan het einde van de levenscyclus worden
ingeleverd om gerecycled te kunnen worden (zie
rijksoverheid.nl of zoek naar een inleverpunt bij u
in de buurt).
• Het accupakket kan onder ideale omstandigheden
circa 1000 - 1500 keer volledig op- en ontladen
worden. De prestaes zullen door veel gebruik en
gedurende jd langzaam afnemen en uiteindelijk
moet het accupakket vervangen worden.
• De prestaes van uw accu zullen bij lage
temperaturen afnemen. De genoemde aceradius
is opmaal bij een gemeten temperatuur van
ongeveer +/-25 °C. De richtlijn is dat de capaciteit
met 1 % afneemt bij 1 °C temperatuurdaling.
• Sluit het posieve contact van de baerij nooit aan
op het negaeve contact.
• Stel de baerij niet bloot aan hoge temperaturen
(> 50 °C), zoals verwarming en vuur.
• Haal de baerij niet uit elkaar. Raadpleeg de dealer
bij problemen. Bij langdurige opslag, plaats de accu
op een schaduwrijke, koele en droge plek.
