RADEMACHER RooloTube S Sun DuoFern Medium Series Product guide

Gültig für die Serien / Applicable for the following series: RolloTube S-line Sun DuoFern Medium (SLDSM)
Artikelnummern / Item numbers: 2378 30 76 / 2378 40 76 / 2378 50 76
Bitte notieren: / Please note:
Montageort: / Site of installation:
.........................................................................................
Seriennummer: / Serial number:
.........................................................................................
RolloTube S-line Sun DuoFern Rohrmotoren
Original Betriebs- und Montageanleitung ......................................................................................................................1
DE
RolloTube S-line Sun DuoFern Tubular Motors
Translation of the Original Operating and Assembly Manual ............................................................................... 37
EN
Bitte kleben Sie hier das beiliegende Etikett mit dem DuoFern Funkcode auf:
Please stick the enclosed label showing the DuoFern radio code here:
VBD 694-5 (05.20)

2
DE
Inhalt
1. Diese Anleitung...........................................3
2. Gefahrensymbole........................................3
2.1 Gefahrenstufen und Signalwörter.........3
2.2 Verwendete Darstellungen und
Symbole ..........................................................3
3. Sicherheitshinweise ....................................4
3.1 Bestimmungsgemäße Verwendung /
Einsatzbedingungen ..................................5
3.2 Nicht bestimmungsgemäße
Verwendung..................................................5
3.3 Erforderliches Fachwissen des
Installateurs ...................................................5
3.4 Glossar - Begriffserklärung .......................6
4. Lieferumfang RolloTube S-line Sun
DuoFern Medium ........................................7
5. Gesamtansicht RolloTube S-line Sun
DuoFern .......................................................8
6. Funktionsbeschreibung .............................9
6.1 Funktion der Tuchentlastung und
der Blockiererkennung............................10
6.2 Funktion der Tuchstraffung und
der Hinderniserkennung.........................10
6.3 Tippbetrieb mit einem Taster................11
6.4 Betrieb mit einem Schalter.....................11
6.5 Tippbetrieb mit einem
1poligen Taster ...........................................11
6.6 Den Rohrmotor mit Hilfe des
DuoFern Funkcodes anmelden ............12
7. Wichtige Montagehinweise......................13
7.1 Vorbereitung der Markisenanlage.......14
7.2 Montage/Demontage des
Adapters (8)..................................................14

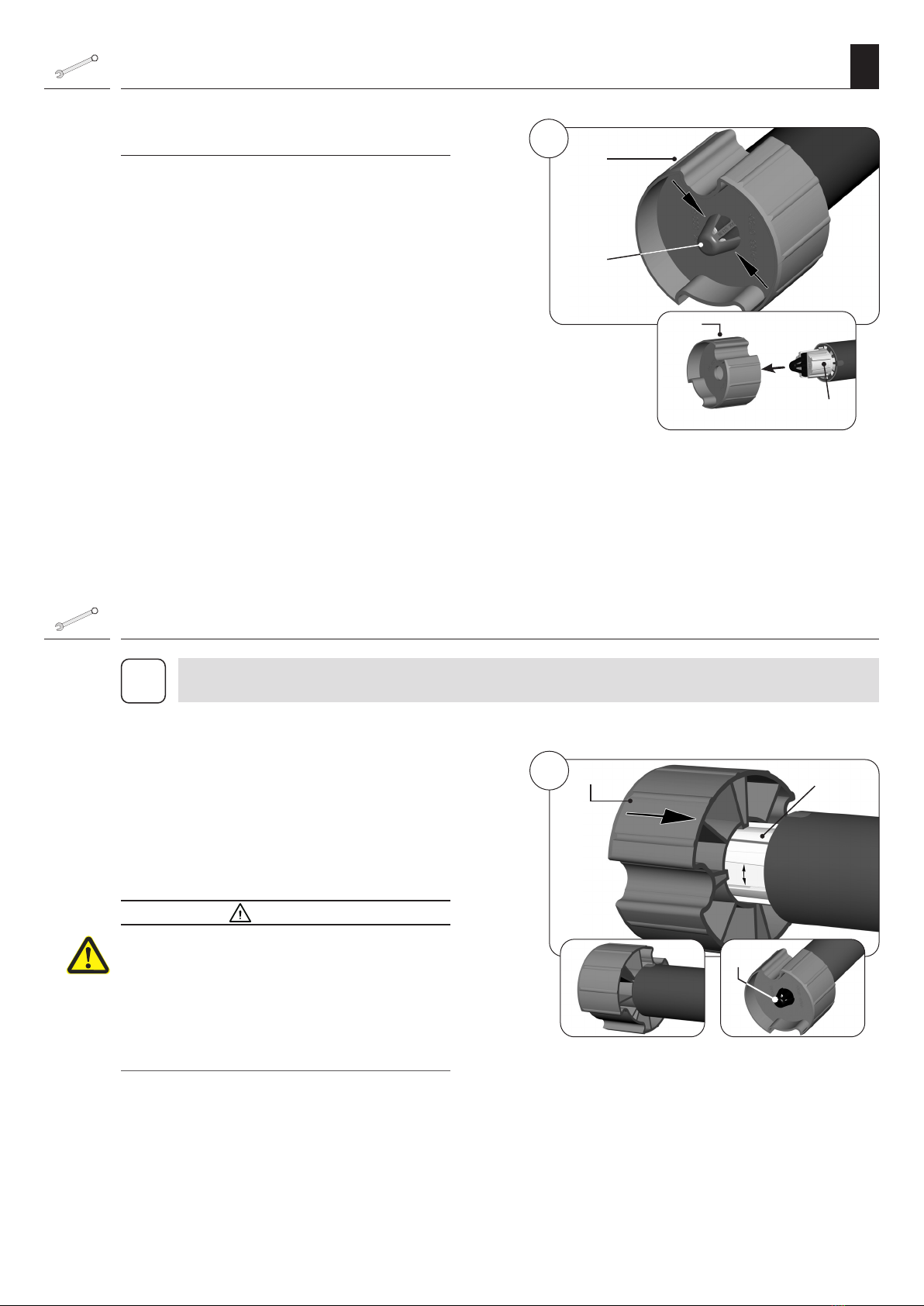

7.3 Demontage des Mitnehmers (10)........15
7.4 Montage des Mitnehmers (10) mit
Freilauf...........................................................15
7.5 Den Rohrmotor (9) in die Markisen-
welle (11) schieben ...................................16

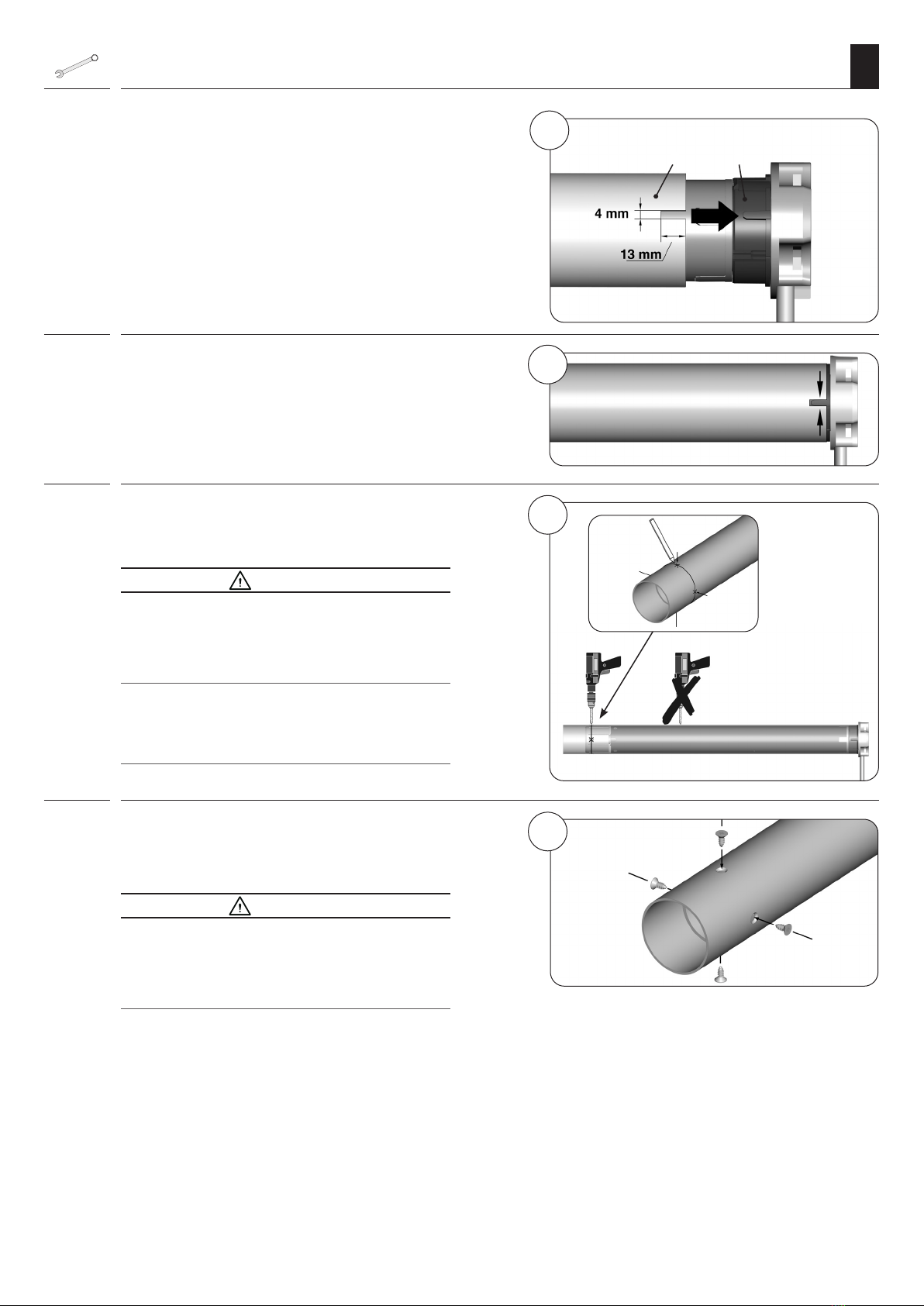

7.6 Vorbereitungen bei Verwendung
von Präzisionsrohren ...............................16

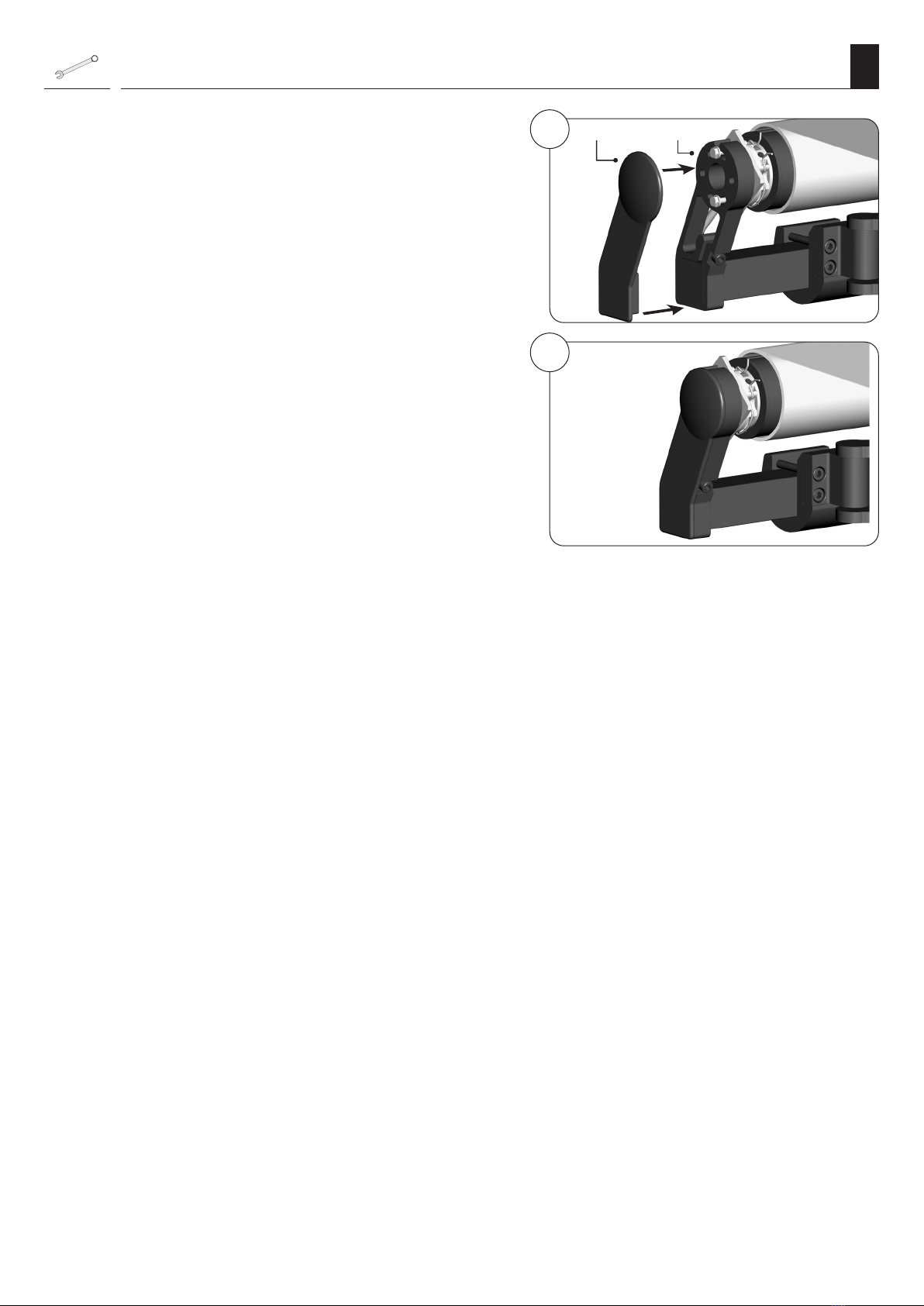

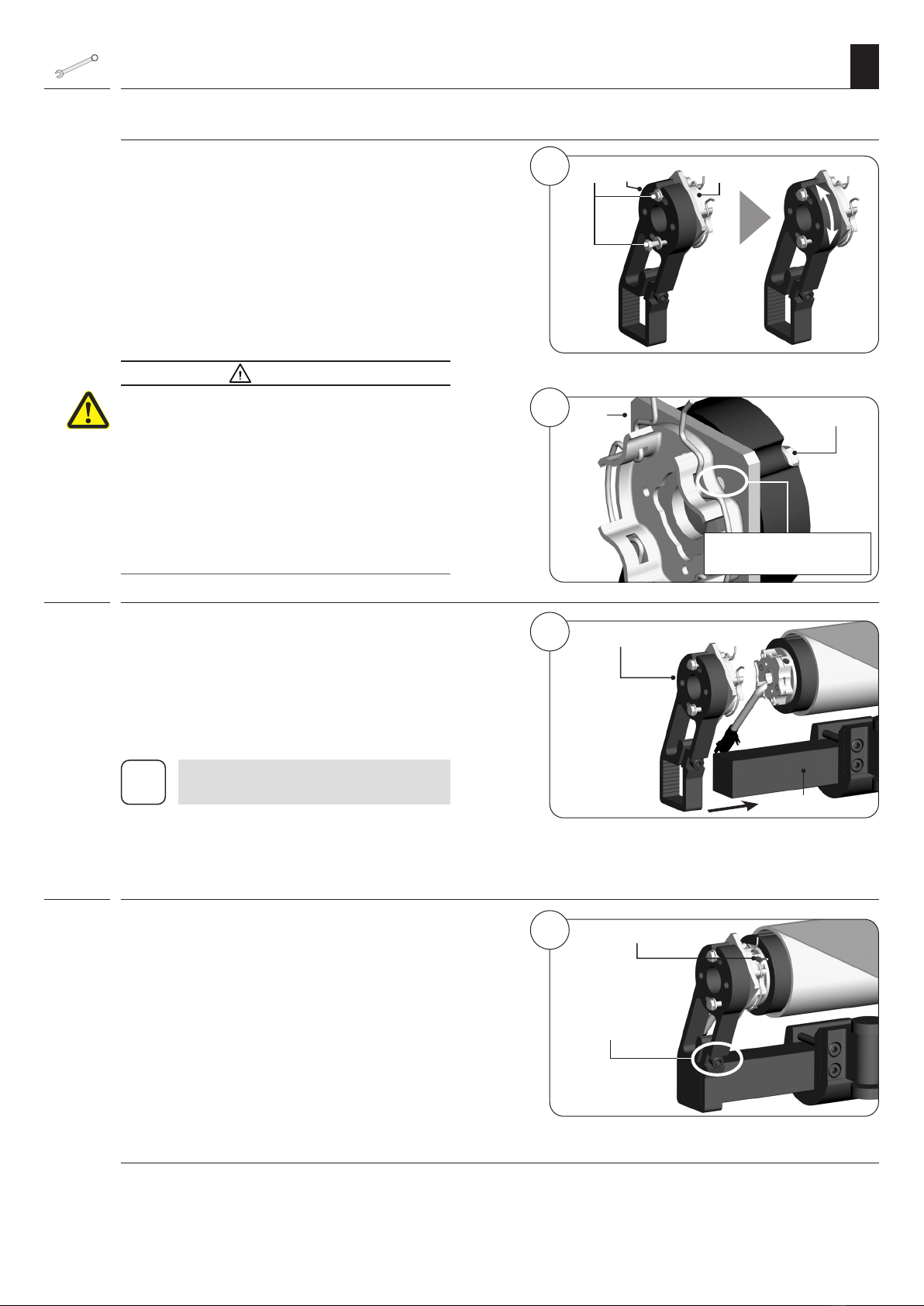

7.7 Montieren des Antriebslagers (4) ........18
7.7.1 Das Antriebslager als
Clicklager (4)....................................18
7.7.2 Einbau anderer Varianten von
Antriebslagern ..............................18
7.8 Die Markise für den elektrischen
Anschluss und für die Inbetrieb-
nahmen vorbereiten.................................19
8. Sicherheitshinweise zum elektrischen
Anschluss ...................................................20
8.1 Sichere Kabelführung durch Fixieren
der Steckverbindung................................21
8.2 Das Motorkabel (13) anschließen ........21
8.3 Elektrischer Anschluss des
Rohrmotors..................................................22
8.3.1 Steuerung des Rohrmotors
per Funk............................................22
8.3.2 Steuerung des Rohrmotors
mit einem Schalter oder
Taster..................................................22
8.3.3 Steuerung des Rohrmotors
mit einem 1poligen Taster
(Schließer) ........................................23
8.3.4 Parallelschaltung von
mehreren Motoren .......................23
8.4 Anschluss des Universal-Einstell-
kabels zur manuellen Endpunkt-
einstellung ...................................................24
9. Selbstlernender Betrieb ...........................25
10. Manuelle Einstellung der Endpunkte......25
10.1 Probelauf / Verändern der
Endpunkte....................................................27
11. Die Werkseinstellungen laden .................28
12. Was tun, wenn... ?......................................29
13. Technische Daten ......................................30
14. Parametrierung von KNX/EIB-Aktoren
für RADEMACHER Rohrmotore ................30
15. Vereinfachte EU-Konformitäts-
erklärung ...................................................31
16. An- / Abmelden von DuoFern Geräten ....32
16.1 Ein DuoFern Gerät mit Hilfe der
Setztaste anmelden/abmelden............32
16.2 Ein DuoFern Gerät mit Hilfe eines
Schalters/ -tasters oder mit einem
Universal-Einstellkabel anmelden/
abmelden .....................................................33
16.3 Den Anmeldemodus mit Hilfe der
Fernanmeldefunktion aktivieren .........34
17. Garantiebedingungen ...............................35
i

3
DE
i
i
2. Gefahrensymbole
In dieser Anleitung verwenden wir folgende
Gefahrensymbole: Lebensgefahr durch Stromschlag
Gefahrenstelle / gefährliche Situation
2.1 Gefahrenstufen und Signalwörter
GEFAHR!
Diese Gefährdung wird zu schweren Verletzungen
oder zumTod führen, sofern sie nicht vermieden wird.
WARNUNG!WARNUNG!
Diese Gefährdung kann zu schweren Verletzungen
oder zumTod führen, sofern sie nicht vermieden wird.
VORSICHT!
Diese Gefährdung kann zu geringfügigen bis mit-
telschweren Verletzungen führen, sofern sie nicht
vermieden wird.
ACHTUNG!
Diese Gefährdung kann zu Sachschäden führen.
2.2 Verwendete Darstellungen und Symbole
Darstellung / Beschreibung
1. Handlungsschritte
2.
◆Aufzählung
(1) Liste
Montagekapitel
Kapitel mit Einstellungen
und Taste drücken
iweitere nützliche
Informationen
Lesen Sie die
zugehörige Anleitung
unzulässige Handlung
oder Anordnung
i
1. Diese Anleitung...
◆...beschreibt Ihnen die Montage, den elektri-
schen Anschluss und die Bedienung von
RADEMACHER Rohrmotoren der Serien
RolloTube S-line Sun DuoFern Medium.
◆Bitte lesen Sie diese Anleitung vollständig
durch und beachten Sie alle Sicherheitshin-
weise sowie alle Montagehinweise, bevor Sie
mit den Arbeiten beginnen.
◆Diese Anleitung ist Bestandteil des Produktes.
Bitte bewahren Sie diese Anleitung gut er-
reichbar auf.
◆Übergeben Sie diese Anleitung bei Weitergabe
des Rohrmotors auch dem Nachbesitzer.
◆Bei Schäden, die durch Nichtbeachtung dieser
Anleitung und der Sicherheitshinweise entste-
hen, erlischt die Garantie und die Gewährleis-
tung. Für Folgeschäden, die daraus resultieren,
übernehmen wir keine Haftung.
i

4
DE
3. Sicherheitshinweise
Lebensgefahr durch Stromschlag bei
Berührung von elektrischen Komponenten.
◆Der Netzanschluss des Rohrmotors und alle Ar-
beiten an elektrischen Anlagen dürfen nur durch
eine zugelassene Elektrofachkraft nach den An-
schlussplänen in dieser Anleitung erfolgen,
s. Seite 21 bis 23.
◆Führen Sie alle Montage- und Anschlussarbeiten
im spannungslosen Zustand aus.
Der Einsatz defekter Geräte kann zur Gefährdung
von Personen und zu Sachschäden führen (Strom-
schlag, Kurzschluss).
◆Verwenden Sie niemals defekte oder beschädigte
Geräte.
◆Prüfen Sie Antrieb und Netzkabel auf Unversehrt-
heit.
◆Wenden Sie sich bitte an unseren Kundendienst (s.
Seite 36), falls Sie Schäden am Gerät feststellen.
Bei unkontrolliertem Anfahren des Antriebs
besteht Lebensgefahr durch Quetschen.
◆Versuchen Sie nie, bei unkontrollierter Bewegung
den Motor/die Markise manuell zu stoppen.
◆Schalten Sie in diesem Fall den Antrieb spannungs-
los und sichern Sie diesen gegen eine weitere In-
betriebnahme.
◆Lassen Sie die Anlage unbedingt von einer Elek-
trofachkraft überprüfen.
Das Überschreiten der maximal zulässigen Lauf-
zeit (KB = Kurzzeitbetrieb) kann zur Überlastung
des Rohrmotors führen.
◆Die maximal zulässige Laufzeit für eine Fahrt darf
im Betrieb nicht überschritten werden. Der Rohr-
motor verfügt dazu über eine Laufzeitbegrenzung
(KB = Kurzzeitbetrieb) von vier Minuten.
◆Hat die Laufzeitbegrenzung angesprochen, muss
der Rohrmotor mindestens 20 Minuten lang ab-
kühlen.
Beim Betrieb ohne eingestellte Endpunkte
besteht Lebensgefahr.
◆Für einen sicheren Betrieb müssen die Endpunk-
te eingestellt sein. Lesen Sie dazu die Angaben
in den Kapiteln 9. und 10. ab Seite 25.
Bei unsachgemäßem Gebrauch besteht erhöhte
Verletzungsgefahr.
◆Unterweisen Sie alle Personen im sicheren Ge-
brauch des Rohrmotors.
◆Verbieten Sie Kindern mit ortsfesten Steuerungen
zu spielen und halten Sie Fernsteuerungen von
Kindern fern.
◆Reinigung und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung durchgeführt
werden.
Bei Markisenanlagen, die außerhalb der Sicht-
weite betrieben werden können:
◆Die Markise nicht betreiben, wenn Arbeiten in der
Nähe ausgeführt werden (z. B. Fenster putzen).
Bei automatisch betriebenen Markisen:
◆Trennen Sie die Markise vom Versorgungsnetz,
wenn Arbeiten in der Nähe bzw. Reinigungsarbei-
ten an der Markise durchgeführt werden.
Eine mangelhafteWartung kann zur Gefährdung
von Personen durch Beschädigung Ihres Rohrmo-
tors und der Markisenanlage führen:
◆Prüfen Sie die Markisenanlage regelmäßig auf
korrekte Funktion.
◆Kontrollieren Sie die Markise regelmäßig auf
mangelhafte Balance oder beschädigte Leitun-
gen und Federn.
◆Lassen Sie beschädigte Markisen oder Kompo-
nenten von einem Markisenfachbetrieb instand-
setzen bzw. austauschen.
Das Anfassen des Antriebsgehäuses kann zu
Verbrennungen führen.
◆Der Rohrmotor erhitzt sich während des Betriebs.
Lassen Sie den Motor abkühlen, bevor Sie weitere
Arbeiten am Motor durchführen.
◆Fassen Sie nie das heiße Antriebsgehäuse an.

5
DE
3.1 Bestimmungsgemäße Verwendung / Einsatzbedingungen
Verwenden Sie die Rohrmotoren nur zum elek-
trischen Betrieb (Ausfahren und Einfahren) von
Markisen.
Die Verwendung falscher Rohrmotoren oder
Bauteile kann zu Sachschäden führen.
◆Das Motorkabel muss bei Verwendung im
Außenbereich durch ein geeignetes Leerrohr bis
zur Abzweigdose unter Beachtung der örtlichen
Elektrovorschriften verlegt werden.
◆Verwenden Sie nur Original-Bauteile und -Zube-
hör des Herstellers.
◆Verwenden Sie nur Rohrmotoren, die in Ihrer Leis-
tung den örtlichen Anforderungen entsprechen.
Falsch dimensionierte Rohrmotoren können Schä-
den verursachen:
> Ein unterdimensionierter Rohrmotor kann
durch Überlastung beschädigt werden bzw.
kann dazu führen, dass die Markise nicht ein-
gefahren werden kann.
> Ein überdimensionierter Rohrmotor kann
nicht mit der nötigen Sensibilität bei einer
Blockade abschalten und den Behang bzw.
die Mechanik beschädigen.
◆Lassen Sie sich bei der Auswahl eines Rohrmo-
tors von einem Fachhändler beraten und beach-
ten Sie die entsprechenden Zugkraftangaben
auf unserer Internetseite: www.rademacher.de
Einsatzbedingungen
◆Für den elektrischen Anschluss muss am Einbau-
ort ständig ein 230 V / 50 Hz Stromanschluss mit
bauseitiger Freischaltvorrichtung (Sicherung)
vorhanden sein.
◆Die Markisenmechanik muss sich leichtgängig ein-
und ausfahren lassen und darf nicht klemmen.
◆DerEinbauund der BetriebdesRolloTubeS-lineSun
DuoFern ist nur für solche Anlagen und Geräte zu-
lässig, bei denen eine Funktionsstörung im Sender
oder Empfänger keine Gefahr für Personen oder
Sachen ergibt oder bei denen dieses Risiko durch
andere Sicherheitseinrichtungen abgedeckt wird.
iFunkanlagen, die auf der gleichen
Frequenz senden, können zu Empfangs-
störungen führen.
Einsatzbedingungen für den selbstlernenden
Betrieb
◆Der Behang benötigt einen festen Anschlag im
geschlossenen Zustand, um diesen Endpunkt
lernen zu können.
◆Die Gelenkarme dürfen keine zusätzliche Kraft
auf dasTuch bringen, wenn sie im ausgestreckten
Zustand eingeknickt werden.
◆Der ausgefahrene Endpunkt muss zuerst gesetzt/
gelernt werden, s. Seite 25 ff.
3.2 Nicht bestimmungsgemäße Verwendung
Die Verwendung des RolloTube S-line Sun DuoFern
für andere als den zuvor genannten Anwendungs-
bereich ist nicht zulässig.
Verwenden Sie den Rohrmotor nie im Dauerbe-
trieb. Das kann zu seiner Zerstörung führen.
i
3.3 Erforderliches Fachwissen des Installateurs
Die Montage, der elektrische Anschluss und die
Wartung dürfen nur durch eine sachkundige Per-
son mit geeigneter Ausbildung bzw. durch einen
Markisenfachbetrieb nach den Anweisungen in
dieser Anleitung erfolgen.
i
i
Verwenden Sie das DuoFern Funksystem und
seine Komponenten nie zur Fernsteuerung von
Geräten und Anlagen mit erhöhten sicherheits-
technischen Anforderungen oder mit erhöhter
Unfallgefahr.
◆Dies bedarf zusätzlicher Sicherheitseinrichtun-
gen. Beachten Sie die jeweiligen gesetzlichen
Regelungen zum Errichten solcher Anlagen.

6
DE
3.4 Glossar - Begriffserklärung
Blockiererkennung / Hinderniserkennung
Sicherheitsfunktionen des Rohrmotors.
Bei Blockade der Markise oder bei Auftreffen auf
ein Hindernis stoppt der Rohrmotor und fährt
automatisch kurz in die Gegenrichtung.
Tuchentlastung / Tuchstraffung
Automatische Entlastung des Markisentuchs durch
kurzes Reversieren nach dem Erreichen des jeweili-
gen Endpunktes.
Die Tuchentlastung erfolgt nur bei selbstgelerntem
oberen Endpunkt (Markise eingefahren).
Die Tuchstraffung ist bei der selbstgelernten sowie
bei der manuellen Endpunkteinstellung aktiv.
DIN EN 13659
„Abschlüsse außen - Leistungs- und Sicherheitsanfor-
derungen.“
Diese Norm legt die Leistungsanforderungen
fest, die an einem Gebäude befestigte Abschlüsse
außen erfüllen müssen. Sie behandelt auch signi-
fikante Gefährdungen für Konstruktion, Transport,
Einbau, Betrieb und Wartung der Abschlüsse.
DIN VDE 0100, Teil 701 und 702
„Errichten von Niederspannungsanlagen -
Teil 7-701 und 7-702“
Diese Norm definiert Anforderungen für Betriebs-
stätten, Räume und Anlagen besonderer Art, Räu-
me mit Badewanne oder Dusche / Becken etc.
Drehmomentüberwachung
Die Drehmomentüberwachung schützt die Markise
und das komplette System vor Zerstörung sowie den
Menschen vor Verletzung. Sie dient unter anderem
auch zur Findung der Endpunkte.
DuoFern
RADEMACHER Funk-Technik zur Steuerung
kompatibler Produkte.
Endpunkte
In jede Laufrichtung der Markise wird ein Endpunkt
definiert und eingestellt bei deren Erreichen der
Rohrmotor abschaltet und die Markise anhält.
HomePilot®
Der HomePilot® ist eine zentrale Steuereinheit für
RADEMACHER Funk-Produkte.
Kurzzeitbetrieb (KB)
Rohrmotoren sind nicht für den Dauerbetrieb aus-
gelegt. Der Kurzzeitbetrieb definiert die maximal
zulässige Laufzeit.
Magnetring
Der Magnetring (14) befindet sich im Bereich des An-
triebskopfes (6). Er wird von der Markisenwickelwelle
(11) und dem Adapter (8) angetrieben und dient zur
Findung der Endpunkte, sowie im Normalbetrieb
zur Überwachung/Kontrolle der Wellendrehungen.
Parametrierung von KNX/EIB-Aktoren für
RADEMACHER Rohrmotore
◆KNX/EIB-Aktoren dienen zum Ansteuern von elek-
trisch betriebenen Rollläden, Markisen etc.
◆Zur Sicherstellung eines problemlosen Betriebs
müssen vor der Inbetriebnahme einige Parameter
eingestellt werden.
Universal-Einstellkabel
RADEMACHER-Zubehör für den Markisenfachbe-
trieb zur Einstellung der Endpunkte.
Typ 4090-1
Artikel-Nr. 9600 00 86
i

7
DE
1a)
b)
d)
e)
c)
4. Lieferumfang RolloTube S-line Sun DuoFern Medium
Lieferumfang
RolloTube S-line Sun DuoFern Medium
(a) Rohrmotor, inklusive Kabel mit Stecker 1 x
(b) Anschlusskabel (2,5 m), vorkonfektioniert mit Buchse 1 x
(c) Adapter 1 x
(d) Mitnehmer 1 x
(e) Click-Antriebslager (für Markisen) 1 x
Bitte beachten:
Kundenspezifischer Lieferumfang
Vergleichen Sie nach dem Auspacken:
den Packungsinhalt mit den Angaben zum Lieferumfang auf der Verpackung.
Prüfen Sie die Angaben auf dem Typenschild
◆Vergleichen Sie die Angaben zum Motortyp.
◆Vergleichen Sie die Angaben zur Spannung/Frequenz mit denen des örtlichen Netzes.
i

8
DE
2
(1) (2) (4) (5) (6) (7) (8) (9) (10) (11) (12)(3)
(19)
(4) (5)(2) (7)(6) (8) (9) (10)
(13)
(17)
(18)
(14) (16)(15)
5. Gesamtansicht RolloTube S-line Sun DuoFern
Legende zur Gesamtansicht
* Das erforderliche Zubehör sowie alle Rohrmotorsteuerungen für diesen Rohrmotortyp inkl. der
technischen Informationen und Anleitungen finden Sie auf unserer Internetseite.
www.rademacher.de
i
(1) Seitenabdeckung
(2) Montageschrauben
(3) Lagerbock
(4) Click-Antriebslager *
(5) Federring *
(6) Antriebskopf
(7) Setztaste
(8) Adapter *
(9) Rohrmotor
(10) Mitnehmer *
(11) Markisenwelle
(12) Markisentuch
(13) Motorkabel (inkl. Stecker und steckbarem
Anschlusskabel)
(14) Magnetring
(15) Rastbügel
(16) Abtriebsadapter
(17) Grundplatte des Antriebslagers
(18) Quertraverse der Markise
(19) Gelenkarme der Markise

9
DE
6. Funktionsbeschreibung
Die RADEMACHER Funk-Rohrmotoren RolloTube
S-line Sun DuoFern dienen zum Ein- und Ausfahren
von Markisen.
Die RolloTube S-line Sun DuoFern Rohrmotore sind
selbstlernende Motoren. Die Endpositionen werden
automatisch während der ersten Fahrzyklen gelernt.
Dadurch entfällt die Einstellung von Endpunkten
oder eine Lernfahrt.
Selbstverständlich können die Endpunkte aber auch
manuell gesetzt werden, s. Seite 25.
Die kompakte Bauweise und der selbstlernende
Motor sorgen für eine einfache und schnelle Mon-
tage.
Im täglichen Betrieb überzeugt der RolloTube
S-line Sun DuoFern durch die Blockiererkennung in
beide Laufrichtungen und durch die Hinderniser-
kennung für höchste Sicherheit und einen behang-
schonenden Lauf.
Verwendung im DuoFern Netzwerk
Sobald Sie den RolloTube S-line Sun DuoFern in ein
DuoFern Funk-Netzwerk einbinden, können Sie viele
Automatikfunktionen mit Hilfe von DuoFern Steue-
rungen wie dem HomePilot® einstellen und nutzen.
DuoFern Steuerungen und Aktoren müssen mit
dem DuoFern Netzwerk verbunden werden.
Funktionsübersicht:
◆Selbstlernender Motor mit automatischer End-
punkteinstellung
◆Exakte Positionserfassung, Drehmomentüber-
wachung und Hinderniserkennung
◆Blockier- und Hinderniserkennung inklusive
Reversierung, sowie eine integrierte Tuchentlas-
tung und Tuchstraffung.
◆Einfacher und schneller Einbau durch die kurze
Bauform
i

10
DE
6.2 Funktion der Tuchstraffung und der Hinderniserkennung
Automatische Tuchstraffung während des
Normalbetriebs
Während des Normalbetriebs fährt die Markise
gegen den äußeren Endpunkt und anschließend
kurz in die Gegenrichtung (reversiert), um das
Markisentuch automatisch zu straffen.
Bedingungen für die korrekte Funktion der
Tuchstraffung:
◆Die Tuchstraffung ist grundsätzlich nach den
ersten Fahrzyklen aktiv, sowohl nach der selbst-
gelernten als auch nach der manuellen End-
punkteinstellung.
Funktion der Hinderniserkennung beim
Ausfahren der Markise
Der Rohrmotor stoppt und fährt automatisch kurz
in die Gegenrichtung (reversiert), wenn die Markise
beim Ausfahren auf ein Hindernis stößt.
Bedingungen für die korrekte Funktion der
Hinderniserkennung:
◆Der Mitnehmer muss mit Freilauf montiert sein
(s. Abb. 6, Seite 15), Auslieferungszustand ab
Werk.
◆Die Hinderniserkennung kann via
HomePilot® deaktiviert/aktiviert werden.
6.1 Funktion der Tuchentlastung und der Blockiererkennung
Automatische Tuchentlastung während des
Normalbetriebs
Während des Normalbetriebs fährt die Markise
gegen den oberen Endpunkt und anschließend
automatisch kurz in die Gegenrichtung (reversiert)
um das Markisentuch zu entlasten.
Bedingungen für die korrekte Funktion der
Tuchentlastung:
Diese Funktion ist nur aktiv, wenn der obere
Endpunkt automatisch/selbstlernend eingestellt
wurde.
Funktion der Blockiererkennung beim
Einfahren der Markise
Der Rohrmotor stoppt und entlastet automatisch
das Markisentuch durch ein kurzes Anfahren in die
Gegenrichtung (Reversieren), wenn die Markise
beim Einfahren durch ein Hindernis blockiert wird.
Bedingungen für die korrekte Funktion der
Blockiererkennung:
◆Die Markise muss sich leichtgängig und frei
bewegen.
Das Bewegen einer blockierten (z. B. vereisten/
verklemmten) Markise kann zur Überlastung
und Beschädigung des Rohrmotors und der
Markisenanlage führen.
◆Die vereiste/verklemmte Markise nicht bewegen
und die Störung bzw. das Hindernis beseitigen.
i
i

11
DE
i6.3 Tippbetrieb mit einem Taster
Der RolloTube S-line Sun DuoFern kann vor Ort mit
einem Taster im Tippbetrieb gesteuert werden.
Durch kurzes Tippen der Auf- oder Ab-Taste fährt
die Markise vollständig Aus oder Ein bis zum einge-
stellten Endpunkt. Durch erneutes Tippen der Taste
oder der Gegenrichtung stoppt der Motor.
Nach längerem Drücken der Auf- oder Ab-Taste
(länger als ca. 1 Sekunde) stoppt der Motor beim
Loslassen des Tasters!
6.4 Betrieb mit einem Schalter
Der RolloTube S-line Sun DuoFern kann vor Ort mit
einem Schalter gesteuert werden.
Durch Betätigen der Auf- oder Ab-Richtung am
Schalter fährt die Markise vollständig Aus oder
Ein bis zum eingestellten Endpunkt. Durch Aus-
schalten der vorgegebenen Laufrichtung kann der
Motor an gewünschter Position gestoppt werden.
i
6.5 Tippbetrieb mit einem 1poligen Taster
Der RolloTube S-line Sun DuoFern kann vor Ort
auch mit einem 1poligen Taster gesteuert werden.
Aktivierung der Funktion
Die Funktion ist ab Werk deaktiviert, nach An-
schluss des Tasters muss die Funktion zuerst am
Rohrmotor aktiviert werden, siehe Seite 23.
Bei Bedarf kann die Funktion auch wieder deakti-
viert werden.
Schaltreihenfolge am Taster
Ausfahren / Stopp / Einfahren / Stopp ...
i

12
DE
6.6 Den Rohrmotor mit Hilfe des DuoFern Funkcodes anmelden
Durch Eingabe seines Funkcodes kann der RolloTube
S-line Sun DuoFern an einen HomePilot® oder eine
DuoFern Handzentrale angemeldet werden.
Um andere DuoFern Geräte (z.B. DuoFern Hand-
sender) an- bzw. abzumelden, nutzen Sie anschlie-
ßend die Funktion Fernan-/-abmelden.
Zeitfenster zur Aktivierung via DuoFern
Funkcode
Nach dem Einschalten der Stromzufuhr ist der Funk-
code max. 2 Stunden lang aktiv. Nach Ablauf dieser
Zeit ist eine Aktivierung mittels Funkcode nicht mehr
möglich. Trennen Sie den RolloTube S-line Sun Duo-
Fern kurzzeitig vom Netz, um das Zeitfenster erneut
zu aktivieren.
Den DuoFern Funkcode finden Sie auf dem bei-
liegenden Etikett am Motorkabel
iBewahren Sie das beiliegende Etikett un-
bedingt sicher auf, z.B. durch Aufkleben
auf dem Deckblatt dieser Anleitung.
Dadurch haben Sie auch später noch
Zugriff auf den Anmeldemodus des
RolloTube S-line Sun DuoFern, ohne die
Seitenabdeckung der Markise öffnen zu
müssen.
i

13
DE
7. Wichtige Montagehinweise
Montagevorbereitungen
◆Prüfen Sie ob der bauliche Untergrund für den
Betrieb einer elektrisch angetriebenen Markise
ausreichend stabil ist.
◆Vergleichen Sie vor der Montage die Angaben
zur Spannung/Frequenz auf demTypenschild mit
denen des örtlichen Netzes.
◆Sie müssen vor dem Einbau des Rohrmotors alle
nicht zum Betrieb benötigten Leitungen und Ein-
richtungen abbauen bzw. außer Betrieb setzen.
◆Bewegliche Teile von Antrieben, die unter einer
Höhe von 2,5 m vom Boden betrieben werden,
müssen geschützt werden.
◆Wird der Rohrmotor mit einem Schalter mit AUS-
Voreinstellung gesteuert, ist dieser Schalter in
Sichtweite des Rohrmotors von sich bewegenden
Teilen entfernt in mindestens 1,5 m Höhe anzu-
bringen.
◆Die Setztaste (7) des Rohrmotors muss später leicht
zugänglich sein und das Motorkabel (13) muss
ohne Knick verlegt werden.
Die falsche Montage des Rohrmotors kann zu
Schäden am Rohrmotor oder der Markise führen.
Bei automatisch betriebenen Markisen gilt:
◆Bei Markisen ist der Mindestabstand von 0,4 m zu
den Teilen in der Umgebung bei voll ausgerollter
Markise zu beachten.
◆Bei Einsatz in Markisenanlagen darf der unterste
Punkt der Markise 1,8 m nicht unterschreiten.
Durch direkten Wettereinfluss auf den unge-
schützten Rohrmotor besteht Kurzschluss- und
Brandgefahr.
◆Der montierte Rohrmotor darf niemals direktem
Regen oder Schneefall ausgesetzt sein, das kann zu
lebensgefährlichen Situationen durch Kurzschlüs-
se und zu seiner Zerstörung führen.
◆Montieren Sie den Rohrmotor nur in Markisenan-
lagen, in denen ein baulicher Schutz vor direktem
Regen oder Schneefall für den Motor besteht.
◆Montieren Sie, falls erforderlich, eine entsprechen-
de Schutzhaube für den Rohrmotor.

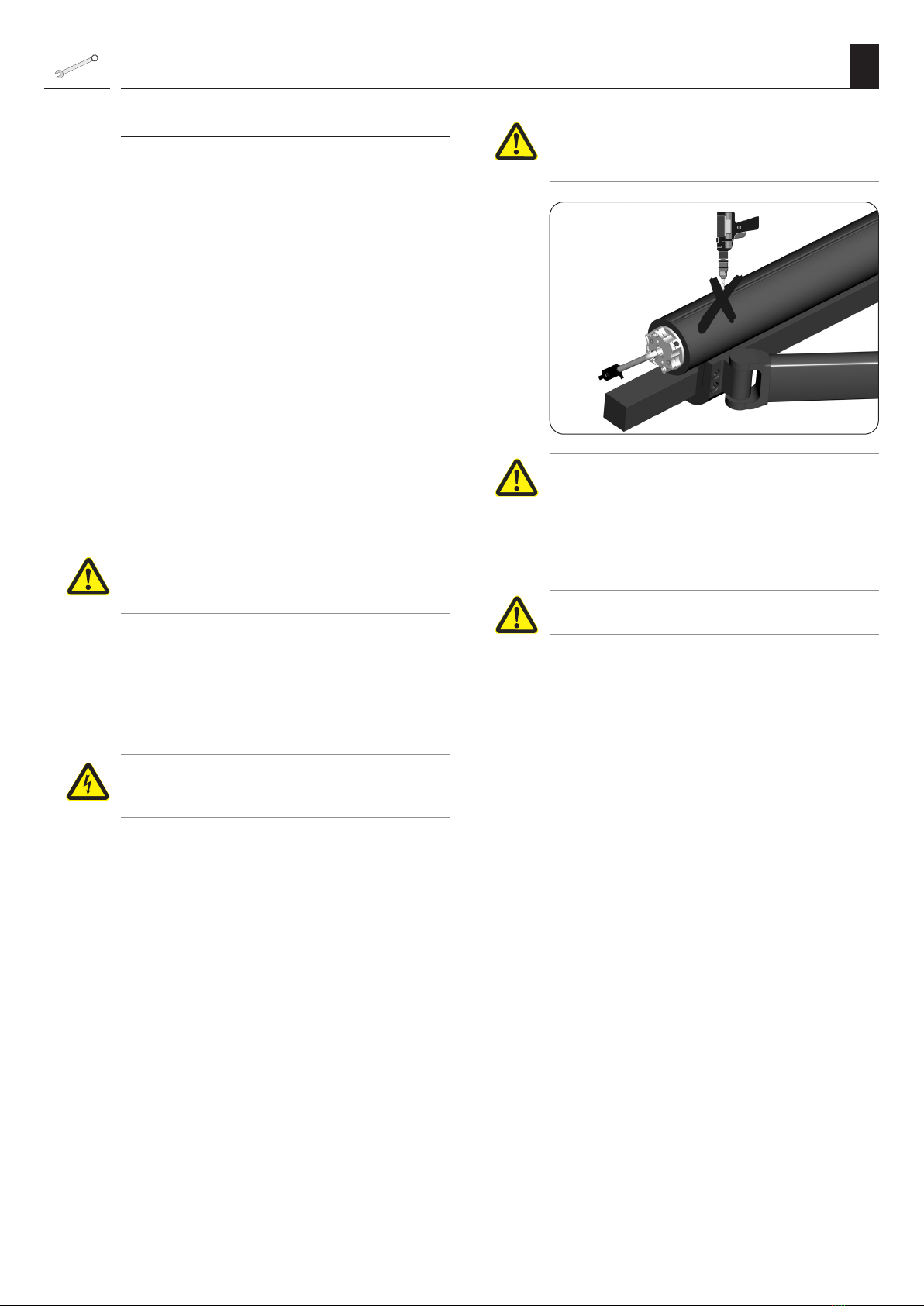

Bohren oder Eindrehen von Schrauben im Bereich
des Antriebs führt zur Zerstörung des Rohrmo-
tors.
Beim Betrieb ohne eingestellte Endpunkte be-
steht Lebensgefahr durch Quetschen.
◆Für einen sicheren Betrieb müssen unbedingt die
Endpunkte eingestellt sein. Lesen Sie dazu das
entsprechende Kapitel in dieser Anleitung auf
Seite 25.
Bei Arbeiten in größeren Höhen besteht Verlet-
zungsgefahr durch Absturz.
◆Treffen Sie geeignete Maßnamen zum sicheren
Arbeiten in größeren Höhen.
◆Achten Sie auf einen sicheren Stand von Leitern
oder Gerüsten.

14
DE
(14)
(8)
3
4
7.2 Montage/Demontage des Adapters (8)
7.1 Vorbereitung der Markisenanlage
ACHTUNG!
Durch herabfallende Gelenkarme (19) besteht
Verletzungsgefahr. Die Gelenkarme (19) sitzen
unter hoher Federspannung und können beim
Lösen des Markisengetriebes plötzlich herun-
terfallen.
◆Fahren Sie die Markise vollständig ein und sichern
Sie die Gelenkarme (19) vor dem Einbau des Rohr-
motors mit zwei Spanngurten gegen plötzliches
Herunterfallen.
1. Fahren Sie die Markise vollständig ein.
2. Sichern Sie die Gelenkarme (19) mit Spanngurten
gegen plötzliches Herunterfallen.
3. Bauen Sie das Markisengetriebe aus.
iAuf Grund der verschiedenen Markisen-
modelle müssen Sie die Vorbereitungen
auf die am Einbauort vorhandene Marki-
senanlage abstimmen.
Montage des Adapters (8)
1. Schieben Sie den Adapter (8) über den Magnetring
(14) am Antriebskopf bis er einrastet. Achten Sie
dabei auf die richtige Lage der Nut im Adapter (8).
Demontage des Adapters (8 )
1. Drücken Sie beide Haltefedern am Magnetring (14)
nach unten und ziehen Sie den Adapter (8) vom
Magnetring (14) ab.
iIm Auslieferungszustand ist der Adapter
schon ab Werk montiert.
Die Haltefeder
nach unten
drücken.
Die Nut komplett
über die Nase
schieben.

15
DE
(10)
(16)
(15)
5(10)
(16)(10)
(15)
6
7.3 Demontage des Mitnehmers (10)
Der Mitnehmer (10) kann wahlweise mit oder
ohne Freilauf montiert werden.
◆Ab Werk ist der Mitnehmer„mit Freilauf“
montiert.
◆Vor jedem Wechsel der Montageart müssen Sie
den Mitnehmer (10) zuerst demontieren.
1. Drücken Sie die Seitenteile des Rastbügels (15) zu-
sammen und ziehen Sie den Mitnehmer (10) vom
Abtriebsadapter (16) ab.
7.4 Montage des Mitnehmers (10) mit Freilauf
1. Schieben Sie den Mitnehmer (10) so auf den Ab-
triebsadapter (16), dass er Freilauf hat und hinter
dem Rastbügel (15) einrastet.
Im Freilauf lässt sich der Mitnehmer (10) leicht
hin- und herdrehen.
iSoll der Rohrmotor mit der selbtslernenden Endpunkteinstellung und mit der Hinderniserkennung arbei-
ten, müssen Sie den Mitnehmer (10) mit Freilauf montieren (Auslieferungszustand).
ACHTUNG!
EIne Montage des Mitnehmers (10) ohne Frei-
lauf kann bei der selbstlernenden sowie bei der
manuellen Endpunkteinstellung zur Beschädi-
gung der Markise oder zu Funktionsstörungen
führen.
◆Montieren Sie den Mitnehmer (10) nie ohne
Freilauf.

16
DE
9
(10) (11)
(11)(8)(6)
7
8
1. Messen Sie den Abstand zwischen Adapter (8) und
dem hinteren Drittel des Mitnehmers (10) und
zeichnen Sie diesen Abstand auf das Präzisionsrohr.
i Bitte verwenden Sie ausschließlich
Präzisionsrohre aus Aluminium.
ALUMINIUM
7.6 Vorbereitungen bei Verwendung von Präzisionsrohren
7.5 Den Rohrmotor (9) in die Markisenwelle (11) schieben
ACHTUNG!
Das gewaltsame Einstecken
des Rohrmotors (9) in die
Markisenwelle (11) führt zu
seiner Zerstörung.
◆Schlagen Sie nie den Rohr-
motor (9) mit Gewalt in die
Markisenwelle (11) ein.
1. Schieben Sie zuerst den Mitnehmer (10) in die
Markisenwelle (11).
2. Drücken Sie danach den Rohrmotor so in die Mar-
kisenwelle (11) bis der Adapter (8) vollständig in
der Markisenwelle steckt.
ACHTUNG!
◆Achten Sie darauf, dass der Adapter (8) während
der Montage nicht vom Magnetring (14) am
Antriebskopf (6) abrutscht. Es kommt sonst zu
Fehlfunktionen, siehe Seite 29.
iDie Setztaste (7) des Rohrmotors muss
leicht zugänglich sein und das Motorkabel
(13) muss ohne Knick verlegt werden.
iBeiMarkisenwellenmitinnenliegenderFalz
muss der Motor ausreichenden Freiraum
haben.

17
DE
10
11
12
13
1
RolloTube S-line Sun DuoFern Medium
2. Sägen Sie am Ende des Präzisionsrohrs eine Nut
1aus, damit der Nocken des Adapters (8)
ganz in das Rohr geschoben werden kann.
7.6 Vorbereitungen bei Verwendung von Präzisionsrohren
◆Zwischen der Nut 1und dem Nocken darf
kein Spiel vorhanden sein.
3. Schieben Sie den Rohrmotor in das Präzisionsrohr.
4. Markieren Sie vier Befestigungslöcher und bohren
Sie diese anschließend durch das Präzisionsrohr in
den Mitnehmer (10).
ACHTUNG!
Zu tiefes Bohren kann die Freilauffunktion
zerstören.
◆Bohren Sie nie tiefer als 10 mm in den
Mitnehmer (10).
Bohren im Bereich des Antriebs führt zu seiner
Zerstörung.
◆Bohren Sie nie im Bereich des Antriebs (9).
5. Das Präzisionsrohr am Mitnehmer (10) festschrauben
oder vernieten. Verwenden Sie dazu vier selbst-
schneidende Blechschrauben oder vier Blindnieten.
ACHTUNG!
Zu lange Schrauben oder Nieten behindern die
Freilauffunktion.
◆Verwenden Sie maximal 10 mm lange Schrau-
ben oder Nieten.

18
DE
(3)(2) (4)
14
(17) (2)
15
Die Schrauben müssen
bündig sein.
(7)
(3)
(18)
Den Lagerbock
festschrauben.
16
17
7.7 Montieren des Antriebslagers (4)
7.7.1 Das Antriebslager als Clicklager (4)
1. Schrauben Sie das Antriebslager (4) am zuvor aus-
gebauten Lagerbock (3) fest.
Montieren Sie das Antriebslager so, dass die Setz-
taste (7) des Rohrmotors immer gut zugänglich ist.
7.7.2 Einbau anderer Varianten von Antriebslagern
ACHTUNG!
Bei Verwendung zu langer Montageschrauben
kann das Antriebslager (4) verbogen bzw. zer-
stört werden.
◆Die Montageschrauben (2) müssen bündig mit
der Grundplatte (17) abschließen, sonst kann
das Antriebslager (4) verbogen und von der
Grundplatte (17) abgedrückt werden.
◆Das gilt besonders bei Verwendung der inneren
Montagelöcher auf der Grundplatte (17).
2. Schieben Sie anschließend den Lagerbock (3) wie-
der auf die Quertraverse (18) bis das Antriebslager
(4) vollständig am Antriebskopf (6) einrastet.
2.1 Prüfen Sie, ob die Setztaste (7) des Rohrmotors (9)
frei zugänglich ist. Korrigieren Sie gegebenenfalls
die Position des Antriebslagers (4) am Lagerbock (3).
iDer Rohrmotor kann in 4 Stellungen in das
Clicklager (4) eingebaut werden.
Durch Spreizen des Federrings (5) kön-
nen Sie den Motor jederzeit wieder aus
dem Clicklager (4) lösen.
3. Schrauben Sie zum Schluss den Lagerbock (3)
wieder an der Quertraverse (18) fest.
Die Montage mit anderen Lagervarianten erfolgt analog zu der vorangegangenen Beschreibung. Beachten Sie dabei
jeweils die Besonderheiten des jeweiligen Lagertyps, z. B. die Sicherung des Antriebskopf am Antriebslager mit einem
Splint.

19
DE
(1) (3)
18
19
7.8 Die Markise für den elektrischen Anschluss und für die
Inbetriebnahmen vorbereiten
1. Setzen Sie zum Schluss die Seitenabdeckung (1)
(falls vorhanden) wieder auf den Lagerbock (3).
2. Lösen Sie die Spanngurte wieder von den Gelenk-
armen.
3. Überprüfen Sie abschließend noch einmal die
Montagearbeiten auf ihre korrekte Ausführung.

20
DE
GEFAHR!
Lebensgefahr durch Stromschlag bei
Berührung von elektrischen Komponenten.
◆Führen Sie alle Montage- und Anschlussarbeiten
nur im spannungslosen Zustand aus.
◆Trennen Sie die Zuleitung allpolig vom Netz und
sichern Sie sie gegen Wiedereinschalten.
◆Prüfen Sie die Anlage auf Spannungsfreiheit.
WARNUNG!WARNUNG!
Kurzschlussgefahr durch Wasser bei falscher
Kabelführung.
◆Verlegen Sie das Motorkabel (13) nie direkt senk-
recht nach oben, sonst kann evtl. Wasser über das
Kabel in den Motor laufen und diesen zerstören.
◆Verlegen Sie das Kabel in einer Schlaufe. Die
Schlaufe bewirkt, dass am Kabel ablaufendes
Wasser am tiefsten Punkt der Schlaufe gesammelt
wird und dort abtropft.
8. Sicherheitshinweise zum elektrischen Anschluss
WARNUNG!WARNUNG!
Kurzschlussgefahr durch beschädigte Kabel.
◆Verlegen Sie das Motorkabel (13) so, dass es nicht
durch bewegliche Teile der Markise beschädigt
werden kann.
◆Die Netzanschlussleitung dieses Antriebs darf nur
durch den gleichen Leitungstyp angeschlossen
werden. Wenden Sie sich ggf. an den Kunden-
dienst.
◆Dichten Sie dieWanddurchführung nach demVer-
legen des Motorkabels (13) gegen das Eindringen
von Wasser ab.
Bei festinstallierten Geräten...
...muss gemäß DIN VDE 0700 installationsseitig eine
Trennvorrichtung für jede Phase vorhanden sein.
Als Trennvorrichtung gelten Schalter mit einer Kon-
taktöffnungsweite von min. 3 mm (z. B. LS-Schalter,
Sicherungen od. FI-Schalter).
