RCF HD 21EN User manual

USER MANUAL
MANUALE D’USO
HD 21EN -HORN LOUDSPEAKER
WITH DRIVER IN
COMPLIANCE WITH
EN 54-24 STANDARD
-DIFFUSORE A TROMBA
CON DRIVER CONFORME
ALLA NORMA EN 54-24

TABLE OF CONTENTS
INDICE
ENGLISH
SAFETY AND OPERATING PRECAUTIONS
DESCRIPTION
CONNECTION
NOTES ABOUT CONSTANT VOLTAGE SYSTEMS
SPECIFICATIONS
ITALIANO
AVVERTENZE PER LA SICUREZZA E PRECAUZIONI D’USO
DESCRIZIONE
COLLEGAMENTO
NOTE SUI SISTEMI A TENSIONE COSTANTE
DATI TECNICI
4
6
6
9
10
12
14
14
17
18

4
ENGLISH
SAFETY AND OPERATING
PRECAUTIONS
IMPORTANT NOTES
IMPORTANT NOTES
Before connecting and using this product, please read this instruction manual
carefully and keep it on hand for future reference. This manual is to be
considered an integral part of this product and must accompany it when it
changes ownership as a reference for correct installation and use as well as
for the safety precautions.
RCF S.p.A. will not assume any responsibility for the incorrect installation and
/ or use of this product.
SAFETY AND OPERATING PRECAUTIONS
1. All the precautions, in particular the safety ones, must be read with special
attention, as they provide important information.
2. Loudspeaker lines (amplier outputs) can have a sufciently high voltage
(i.e. 100-70 V) to involve a risk of electrocution: never install or connect this
loudspeaker when the line is alive.
3. Make sure all connections have been made correctly and the loudspeaker
input voltage is suitable for the amplier output.
4. Protect loudspeaker lines from damage. Make sure they are positioned in a
way that they cannot be stepped on or crushed by objects.
5. Make sure that no objects or liquids can get into this product, as this may
cause a short circuit.
6. Never attempt to carry out any operations, modications or repairs that
are not expressly described in this manual.
Contact your authorized service centre or qualied personnel should any of
the following occur:
-The loudspeaker does not function (or works in an anomalous way).
-The cable has been damaged.
-Objects or liquids have got into the unit.
-The loudspeaker has been damaged due to heavy impacts or re.
7. Should the loudspeaker emit any strange odours or smoke, remove it from
the line after having immediately switched the amplier off.
8. Do not connect this product to any equipment or accessories not foreseen.
For suspended installation, only use the dedicated anchoring points and do
not try to hang this loudspeaker by using elements that are unsuitable or not
specic for this purpose.
Also check the suitability of the support surface to which the product
is anchored (wall, ceiling, structure, etc.) and the components used for
attachment (wall plugs, screws, brackets not supplied by RCF, etc.), which
must guarantee the security of the system / installation over time, also
considering, for example, the mechanical vibrations normally generated by
transducers.

5
ENGLISH
9. RCF S.P.A. strongly recommends this product is only installed by
professional qualied installers (or specialised rms) who can ensure a
correct installation and certify it according to the regulations in force.
The entire audio system must comply with the current standards and
regulations regarding electrical systems.
10. Mechanical and electrical factors need to be considered when installing
a professional audio system (in addition to those which are strictly acoustic,
such as sound pressure, angles of coverage, frequency response, etc.).
11. Hearing loss
Exposure to high sound levels can cause permanent hearing loss. The acoustic
pressure level that leads to hearing loss is different from person to person
and depends on the duration of exposure.
To prevent potentially dangerous exposure to high levels of acoustic pressure,
anyone who is exposed to these levels should use adequate protection
devices.
When a transducer capable of producing high sound levels is being used, it is
necessary to wear ear plugs or protective earphones.
See the technical specications in the instruction manual for the maximum
sound pressure the loudspeaker is capable of producing.
12. To ensure a correct sound reproduction, loudspeaker phase is to be
respected (loudspeakers are connected respecting the amplier polarity).
This is important when loudspeakers are installed adjacent one another, for
instance, in the same room.
Make sure loudspeaker lines are not shorted before turning the amplier on.
13. To prevent inductive effects from causing hum, noise and a bad system
working, loudspeaker lines should not be laid together with other electric
cables (mains), microphone or line level signal cables connected to amplier
inputs.
14. The loudspeaker cable shall have wires with a suitable section (twisted,
if possible, to reduce inductive effects due to surrounding electro-magnetic
elds) and a sufcient electrical insulation. Refer to local regulations since
there may be additional requirements about cable characteristics.
15. Install this loudspeaker far from any heat source.
16. Do not use solvents, alcohol, benzene or other volatile substances for
cleaning the external parts of this product. Use a dry cloth.

6
ENGLISH
RCF S.P.A. THANKS YOU FOR PURCHASING THIS PRODUCT, WHICH
HAS BEEN DESIGNED TO GUARANTEE RELIABILITY AND HIGH
PERFORMANCE.
HD 21EN is a horn loudspeaker with a 30 W driver that is in compliance with
EN 54-24 standard.
Main features:
-ABS housing (UV resistant)
-It can be installed both indoors and outdoors, thanks to its IP 66 protection
grade
-Equipped with transformer for 100 V / 70 V constant voltage lines
-Internal power setting
-Ceramic terminal strip to link both input and output cables
-Thermal fuse that prevents damages to the audio line due to heat on the
loudspeaker
-Orientable wall-mount bracket
-Colour: light grey.
HD 21EN horn loudspeakers can be easily aimed towards any direction and used
in sounds systems having large spaces, for instance supermarkets, railway stations,
undergrounds, factories, warehouses, etc. and also in all environments that need
high efciency loudspeakers.
WARNING:loudspeaker connections should be only made by qualied and
experienced personnel having the technical know-how or sufcient specic
instructions to ensure that connections are made correctly and to prevent any
electrical danger.
To prevent any risk of electric shock, do not connect loudspeakers when the
amplier is switched on. Before turning the system on, check all connections and
make sure there are no accidental short circuits.
The entire sound system shall be designed and installed in compliance with the
current local laws and regulations regarding electrical systems.
DESCRIPTION
CONNECTION

7
ENGLISH
Connections with the audio line are made by using the internal ceramic
terminal strip (it is necessary to remove the rear cover by loosening its three
screws).
The + / – terminals allow to connect both input and output cables (to link
other loudspeakers in parallel).
1. Insert cables through the two rear cable guides.
2. Connect the positive wire of the 100 / 70 V line to the loudspeaker
+ input.
3. Connect the negative wire of the 100 / 70 V line to the loudspeaker
– input.
4. If necessary, connect in the same way the output cable to link other
loudspeakers in parallel.
TERMINAL STRIP CONNECTION
LINE TRANSFORMER CONNECTION
The loudspeaker line transformer is connected to the terminal strips through
the two wires with FASTON connectors.
Link the red wire FASTON connector to the transformer tap indicating the
selected power value.
TAPS POWER (100 V) POWER(70 V)
13.75 W 1.875 W
27.5 W 3.75 W
315 W 7.5 W
430 W 15 W
Note: do Not remove the black wire FaStoN coNNector From the liNe traNSFormer
com coNtact.
1 2 3 4 COM
–+
100/70 V0

8
ENGLISH

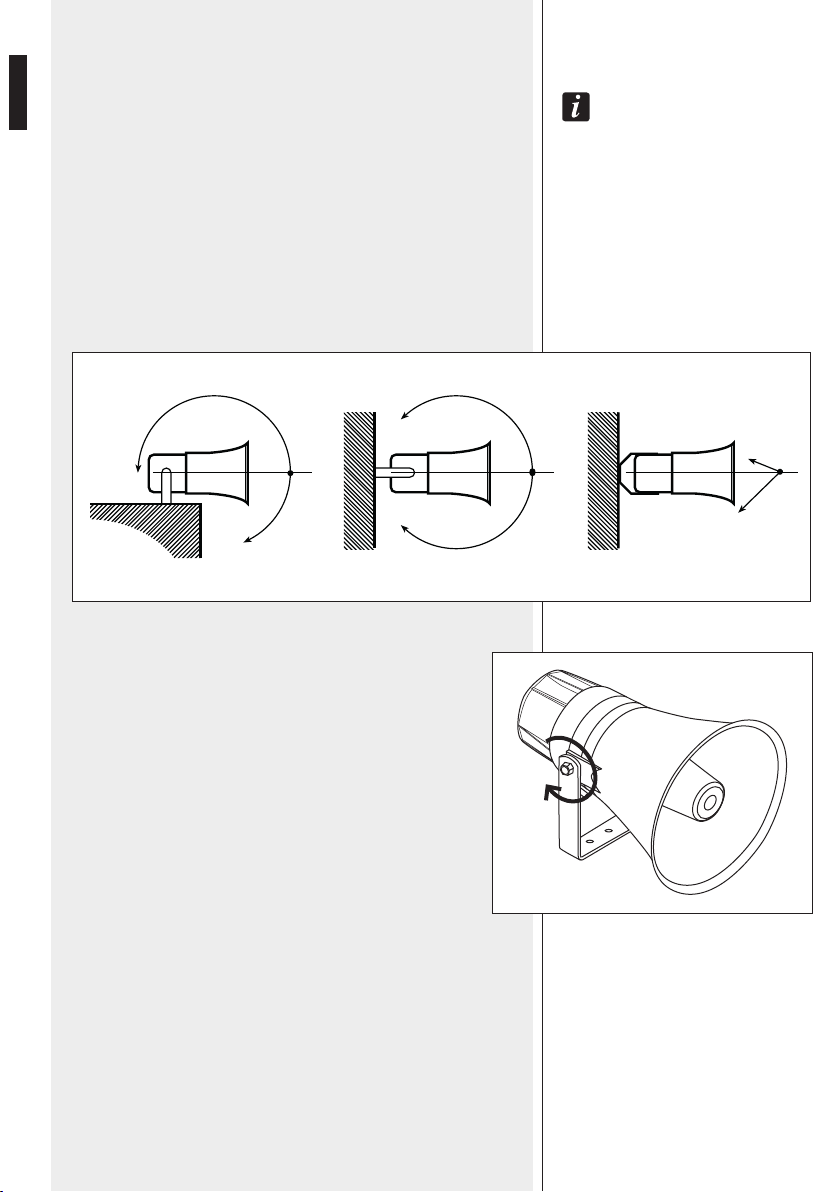

INSTALLATION
warNiNG: make Sure that the loudSpeaker iS iNStalled iN aStable aNd Secure way iN
order to avoid aNy coNditioNS that may be daNGerouS For perSoNS or StructureS.
eNSure the Support SurFace (wallS, ceiliNGS, etc.) haS the NeceSSary mechaNical
characteriSticS to Support the loudSpeaker weiGht.
beFore iNStalliNG the loudSpeaker, careFully check all compoNeNtS to be uSed aNd make
Sure there iS No damaGe, deFormatioN, corroSioN aNd/or miSSiNG or damaGed partS that
could reduce the SaFety oF the iNStallatioN.
thiS loudSpeaker caN be iNStalled both iNdoorS aNd outdoorS.
Fix the loudspeaker to the wall / ceiling with screws / wall plugs through the
7 mm holes present on its mounting bracket.
Aim the loudspeaker to the listening area and x its position by
tightening the two bolts of its mounting bracket.

9
ENGLISH

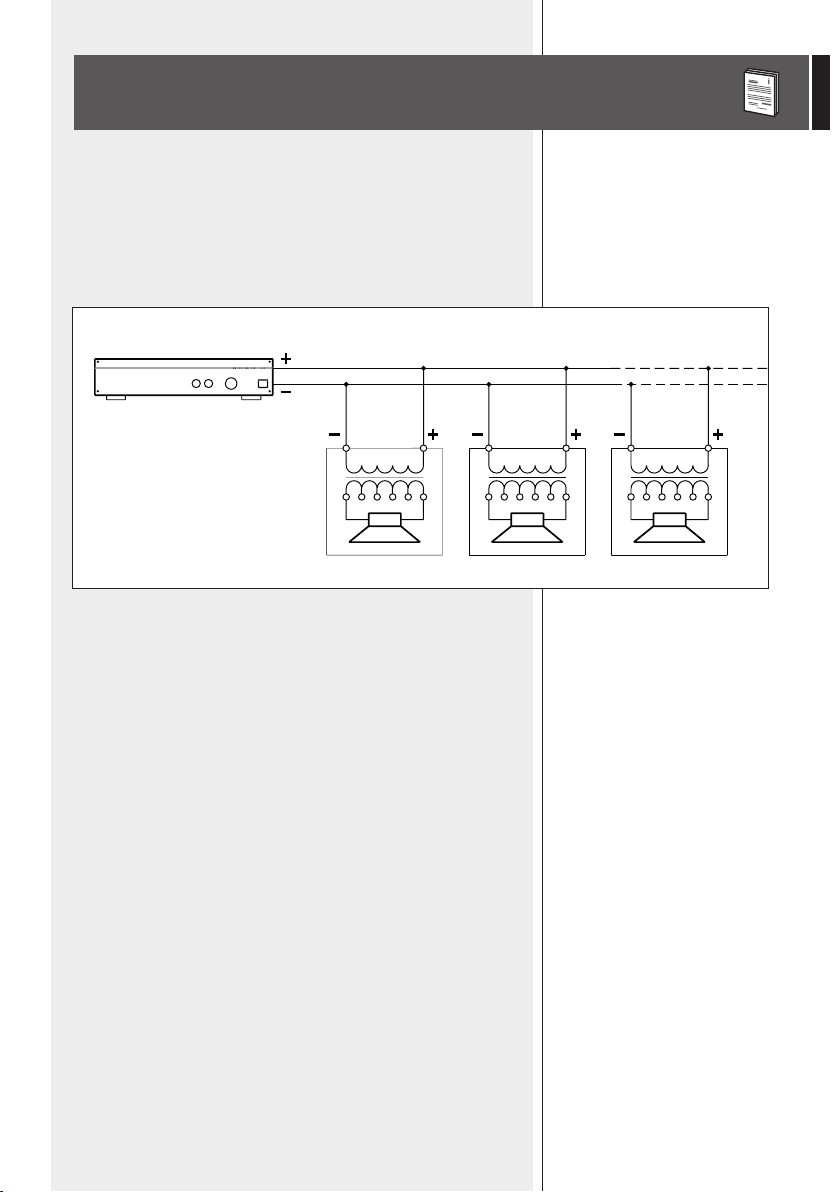

NOTES ABOUT CONSTANT VOLTAGE SYSTEMS
-The loudspeaker input voltage (Vd) shall correspond to the amplier output
voltage (Va).
-The sum of nominal power values (Pd x n) of all loudspeakers connected to
the line shall not exceed the amplier power (Pa).
-Make sure all loudspeakers are connected in phase to ensure a correct
sound reproduction.
-Always use cables having wires with an adequate cross-section, considering
the cable length and the total loudspeaker power.
-Loudspeaker lines must be kept separated from mains cable, microphone
cables or others, in order to avoid inductive phenomena may cause hum
or noises.
-Use loudspeaker cables having twisted wires to reduce hum caused by
inductive effects due to coupling with electromagnetic elds.
AMPLIFIER
Pa = Amplier power
Pd = Speaker power
n = Number of speakers
Vd = Speaker input voltage
Va = Amplier output voltage
Pa > Pd x n Va Vd = va Vd = va Vd = va

10
ENGLISH

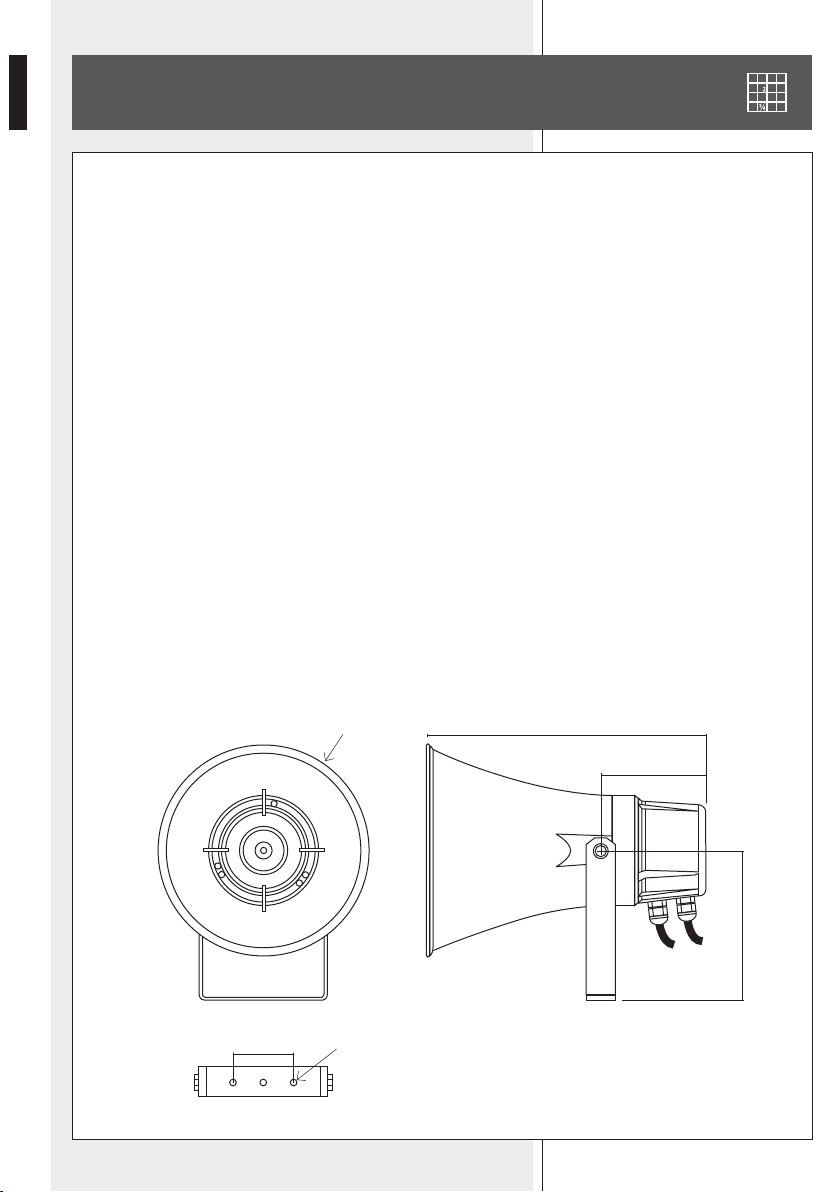

279.30Ø 211.79
105.90
151.36 mm
60.00 Ø 7.00
SPECIFICATIONS
INPUT VOLTAGE:
POWER (SELECTABLE):
INPUT IMPEDANCE:
FREQUENCY RESPONSE (–10 dB):
SENSITIVITY:
MAX. SOUND PRESSURE LEVEL:
COVERAGE ANGLE (–6 dB):
HOUSING MATERIAL:
COLOUR:
CONNECTOR:
IP PROTECTION GRADE:
NET WEIGHT:
OPERATING TEMPERATURE:
DIMENSIONS
100 V – 70 V
30 W – 15 W – 7.5 W – 3.75 W (100 V)
15 W – 7.5 W – 3.75 W – 1.875 W (70 V)
333  (30 W – 100 V / 15 W – 70 V)
667  (15 W – 100 V / 7.5 W – 70 V)
1.33 k (7.5 W – 100 V / 3.75 W – 70 V)
2.67 k (3.75 W – 100 V / 1.875 W – 70 V)
340 Hz ÷ 9 kHz
104 dB (1 W, 1 m), 92 dB (1 W, 4m)
117dB (30 W, 1 m), 105dB (30 W, 4 m)
210° (500 Hz), 135° (1 kHz), 70° (2 kHz), 40° (4 kHz)
ABS
light grey
ceramic screw terminal
IP 66
2.05 kg
–25 ÷ +70 °C (–13 ÷ +158 °F)

12
ITALIANO
AVVERTENZE PER LA SICUREZZA
E PRECAUZIONI D’USO
IMPORTANTE
IMPORTANTE
Prima di collegare ed utilizzare questo prodotto, leggere attentamente
le istruzioni contenute in questo manuale, il quale è da conservare per
riferimenti futuri. Il presente manuale costituisce parte integrante del
prodotto e deve accompagnare quest’ultimo anche nei passaggi di proprietà,
per permettere al nuovo proprietario di conoscere le modalità d’installazione
e d’utilizzo e le avvertenze per la sicurezza.
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni
responsabilità.
AVVERTENZE PER LA SICUREZZA E PRECAUZIONI D’USO
1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono
essere lette con particolare attenzione, in quanto contengono importanti
informazioni.
2. La linea diffusori (uscita dell’amplicatore) può avere una tensione
sufcientemente alta (es. 100 V) da costituire un rischio di folgorazione per le
persone: non procedere mai all’installazione od alla connessione del diffusore
quando la linea è in tensione.
3. Assicurarsi che tutte le connessioni siano corrette e che la tensione
d’ingresso del diffusore sia compatibile con le caratteristiche d’uscita
dell’amplicatore.
4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata
da oggetti, al ne di salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all’interno del prodotto, perché
potrebbero causare un corto circuito.
6. Non eseguire sul prodotto interventi / modiche / riparazioni se non quelle
espressamente descritte sul manuale istruzioni.
Contattare centri di assistenza autorizzati o personale altamente qualicato
quando:
-il diffusore non funziona (o funziona in modo anomalo);
-il cavo è danneggiato;
-oggetti o liquidi sono entrati nel diffusore;
-il diffusore non è più integro (a causa di urti / incendio).
7. Nel caso che dal diffusore provengano odori anomali o fumo, spegnere
immediatamente l’amplicatore relativo alla linea e poi scollegare il diffusore.
8. Non collegare a questo diffusore apparecchi ed accessori non previsti.
Quando è prevista l’installazione sospesa, utilizzare solamente gli appositi
punti di ancoraggio e non cercare di appendere il diffusore con elementi non
idonei o previsti allo scopo.
Vericare inoltre l’idoneità del supporto (parete, softto, struttura ecc.) e
dei componenti utilizzati per il ssaggio (tasselli, viti, staffe non fornite da
RCF, ecc.) che devono garantire la sicurezza dell’impianto / installazione nel
tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente
generate da un trasduttore.

13
ITALIANO
9. La RCF S.p.A. raccomanda vivamente che l’installazione di questo
prodotto sia eseguita solamente da installatori professionali qualicati
(oppure da ditte specializzate) in grado di farla correttamente e certicarla in
accordo con le normative vigenti.
Tutto il sistema audio dovrà essere in conformità con le norme e le leggi
vigenti in materia di impianti elettrici.
10. I fattori meccanici ed elettrici da considerare quando si installa un
sistema audio professionale (oltre a quelli prettamente acustici, come la
pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).
11. Perdita dell’udito
L’esposizione ad elevati livelli sonori può provocare la perdita permanente
dell’udito. Il livello di pressione acustica pericolosa per l’udito varia
sensibilmente da persona a persona e dipende dalla durata dell’esposizione.
Per evitare un’esposizione potenzialmente pericolosa ad elevati livelli di
pressione acustica, è necessario che chiunque sia sottoposto a tali livelli
utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in
grado di produrre elevati livelli sonori è necessario indossare dei tappi per
orecchie o delle cufe protettive.
Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la
massima pressione sonora che il diffusore acustico è in grado di produrre.
12. I diffusori devono essere collegati in fase (corrispondenza delle
polarità +/– tra amplicatori e diffusori) in modo da garantire una corretta
riproduzione audio, soprattutto quando i diffusori sono collocati in posizione
fra loro adiacente o nello stesso ambiente.
Assicurarsi che la linea dei diffusori acustici non sia in cortocircuito prima di
accendere l’amplicatore.
13. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e
compromettano il buon funzionamento dell’impianto, le linee diffusori
non devono essere canalizzate insieme ai conduttori dell’energia elettrica,
ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad
amplicatori.
14. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione
adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti
all’accoppiamento con campi elettro-magnetici circostanti) ed un isolamento
idoneo.
15. Collocare il diffusore lontano da fonti di calore.
16. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura
delle parti esterne; usare un panno asciutto.

14
ITALIANO
RCF S.P.A. VI RINGRAZIA PER L’ACQUISTO DI QUESTO PRODOTTO,
REALIZZATO IN MODO DA GARANTIRNE L’AFFIDABILITÀ E
PRESTAZIONI ELEVATE.
HD 21EN è diffusore a tromba con driver (30 W) conforme alla norma EN 54-24.
Presenta le seguenti caratteristiche:
-corpo in ABS (resistente agli ultravioletti);
-installabile sia in ambienti chiusi sia all‘aperto (grazie alla protezione IP 66);
-trasformatore per il collegamento a linee a tensione costante 100 V (/ 70 V);
-impostazione interna della potenza;
-morsettiera in materiale ceramico per il collegamento del cavo d’ingresso e
d’uscita;
-fusibile termico che evita di compromettere l’integrità della linea audio a causa
del calore che interessa il diffusore;
-staffa di ssaggio orientabile;
-colore: grigio chiaro.
Il diffusore a tromba HD 21EN è facilmente orientabile ed è indicato per l’utilizzo
in sistemi audio dove sono presenti grandi aree quali, ad esempio, supermarket,
stazioni ferroviarie, metropolitane, fabbriche, magazzini, ecc. (ed anche in tutti
quegli ambienti dove è richiesta un’alta efcienza).
ATTENZIONE:per il collegamento del diffusore si raccomanda di rivolgersi a
personale qualicato ed addestrato avente conoscenze tecniche o esperienza
o istruzioni speciche sufcienti per permettergli di realizzare correttamente le
connessioni e prevenire i pericoli dell’elettricità.
Per evitare il rischio di shock elettrici, non collegare diffusori acustici con
l’amplicatore acceso.
Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le connessioni,
vericando in particolar modo che non vi siano dei cortocircuiti accidentali.
Tutto l’impianto di sonorizzazione dovrà essere realizzato in conformità con le
norme e le leggi vigenti in materia di impianti elettrici.
DESCRIZIONE
COLLEGAMENTO

15
ITALIANO
I collegamenti con la linea audio si realizzano tramite il morsetto ceramico
presente all’interno del diffusore acustico (occorre rimuovere il fondello
posteriore svitando le 3 viti).
I morsetti + e – permetto il collegamento sia del cavo d'ingresso sia di
quello d'uscita per il collegamento in parallelo di altri diffusori.
1. Inserire i cavi attraverso i due passacavi posteriori.
2. Collegare il conduttore positivo della linea 100 / 70 V all'ingresso +
del diffusore acustico.
3. Collegare il conduttore negativo della linea 100 / 70 V all'ingresso –
del diffusore acustico.
4. Se necessario, collegare allo stesso modo la linea audio d'uscita
destinata al collegamento in parallelo di altri diffusori.
COLLEGAMENTO DELLA MORSETTIERA
COLLEGAMENTO DEL TRASFORMATORE DI LINEA
Il trasformatore di linea del diffusore è collegato alla morsettiera ceramica
tramite i 2 conduttori (lo rosso e lo nero) intestati con connettori FASTON.
Collegare il connettore FASTON del lo rosso al contatto del trasformatore
di linea indicante la potenza desiderata.
CONTATTI POTENZA (100 V) POTENZA(70 V)
13,75 W 1,875 W
27,5 W 3,75 W
315 W 7,5 W
430 W 15 W
1 2 3 4 COM
Nota: NoN ScolleGare il coNNettore FaStoN del Filo Nero dal coNtatto com del
traSFormatore di liNea.
–+
100/70 V0

16
ITALIANO
INSTALLAZIONE
Nota: iNStallare il diFFuSore iN modo Stabile eSicuro, coSì da evitare qualSiaSi
coNdizioNe di pericolo per l'iNcolumità di perSoNe oStrutture.
coNtrollare che la Struttura di Supporto (eS. la parete, il SoFFitto, ecc.) abbia le
NeceSSarie caratteriStiche meccaNiche, tali da coNSeNtirGli di Sopportare il peSo del
diFFuSore SeNza il pericolo di cadute.
prima di iNStallare il diFFuSore acuStico, coNtrollare tutti icompoNeNti utilizzati per
il FiSSaGGio, iquali NoN devoNo preSeNtare daNNi, deFormazioNi, corroSioNi e/oparti
maNcaNti odaNNeGGiate che poSSoNo ridurre la Sicurezza dell’iNStallazioNe.
ildiFFuSore può eSSere iNStallato Sia iN ambieNti chiuSi Sia all’aperto.
Installare il diffusore acustico alla parete (od al softto) tramite viti / tasselli
attraverso i fori (con diametro 7 mm) della staffa.
Orientare il diffusore acustico verso l’area d’ascolto e bloccare
la posizione serrando i due bulloni presenti alle estremità della
staffa di ssaggio.

17
ITALIANO
NOTE SUI SISTEMI A TENSIONE COSTANTE
-La tensione d’ingresso del diffusore (Vd) deve corrispondere con la tensione
d’uscita dell’amplicatore (Va).
-La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla
linea non deve superare quella dell’amplicatore (Pa).
-Per garantire una corretta riproduzione audio, effettuare il collegamento di
tutti i diffusori “in fase”.
-Utilizzare dei cavi con conduttori aventi una sezione adeguata, considerando
la loro lunghezza e la potenza complessiva dei diffusori.
-Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e
compromettano il funzionamento del sistema, i cavi per i diffusori non
devono essere canalizzati assieme ai conduttori dell’energia elettrica, ai
cavi microfonici od altre linee.
-Per minimizzare gli effetti induttivi (ronzii) dovuti all’accoppiamento con
campi elettromagnetici circostanti, utilizzare cavi con conduttori intrecciati.
AMPLIFICATORE
Pa = Potenza amplicatore
Pd = Potenza diffusore
n = Numero diffusori
Vd = Tensione ingresso diffusore
Va = Tensione uscita amplicatore
Pa > Pd x n Va Vd = va Vd = va Vd = va

18
ITALIANO
DATI TECNICI
TENSIONE D’INGRESSO:
POTENZA (SELEZIONABILE):
IMPEDENZA D’INGRESSO:
RISPOSTA IN FREQUENZA (–10 dB):
SENSITIVITÀ:
MAX. PRESSIONE SONORA:
ANGOLO COPERTURA (–6 dB):
MATERIALE CORPO:
COLORE:
CONNETTORE:
GRADO DI PROTEZIONE IP:
PESO NETTO:
TEMPERATURA DI FUNZIONAMENTO:
DIMENSIONI
100 V – 70 V
30 W – 15 W – 7,5 W – 3,75 W (100 V)
15 W – 7,5 W – 3,75 W – 1,875 W (70 V)
333  (30 W – 100 V / 15 W – 70 V)
667  (15 W – 100 V / 7,5 W – 70 V)
1,33 k (7,5 W – 100 V / 3,75 W – 70 V)
2,67 k (3,75 W – 100 V / 1,875 W – 70 V)
340 Hz ÷ 9 kHz
104 dB (1 W, 1 m), 92 dB (1 W, 4m)
117dB (30 W, 1 m), 105dB (30 W, 4 m)
210° (500 Hz), 135° (1 kHz), 70° (2 kHz), 40° (4 kHz)
ABS
grigio chiaro
morsettiera ceramica
IP 66
2,05 kg
–25 ÷ +70 °C
279,30Ø 211,79
105,90
151,36 mm
60,00 Ø 7,00

1488
RCF S.p.A. - Via Raffaello Sanzio 13, 42124 Reggio Emilia, ITALY
17
1488-CPR-0652/W
EN 54-24:2008
HD 21EN
Type B
DoP: 009_17
Other technical data: see operational manual.
Loudspeaker for voice alarm systems
for fire detection and fire alarm systems for buildings

10307393 revC
www.rcfaudio.com
HEADQUARTERS:
RCF S.p.A. Italy
tel. [phone]
e-mail: [e-mail]
RCF UK
tel. [phone]
Int. [phone]
e-mail: [e-mail]
RCF France
tel. [phone]
e-mail: [e-mail]
RCF Germany
tel. [phone]
e-mail: [e-mail]
RCF Spain
tel. [phone]
e-mail: [e-mail]
RCF Belgium
tel. +32 (0) 3 - 3268104
e-mail: [e-mail]
RCF USA Inc.
tel. [phone]
e-mail: [email protected]
2018/ 01
Except possible errors and omissions.
RCF S.p.A. reserves the right to make
modications without prior notice.
Salvo eventuali errori ed omissioni.
RCF S.p.A. si riserva il diritto di apportare
modiche senza preavviso.
