Regin Regio rc-dfo User manual

INSTRUCTION

Read this instruction before installation

and wiring of the product

RC-DFO 1

Room controller with fan switch and display

RC-DFO is a room controller from the Regio Mini series, intended to

control heating and cooling in a zone control system. It has a switch

for controlling a three-speed fan (fan coil), and a display. Installation is

directly on the wall or on an electrical connection box. The controller

does not have a communication connection.

Technical data

Supply voltage 18...30 V AC, 50...60 Hz

Internal consumption 2.5 VA

Ambient temperature 0...50°C

Ambient humidity Max 90% RH

Storage temperature -20...+70°C

Display LCD with background illumination

Built-in temperature sensor NTC Type, range 0...50°C, accuracy

+/-0.5°C at 15...30°C

Inputs and outputs Refer to connection illustrations and table

below

Connection terminals Lift type for cable cross-section 2.1 mm2

Protection class IP20

Material, casing Polycarbonate, PC

Weight 110 g

Dimensions 95 x 95 x 28 mm

INCREASE button

Occupancy button

DECREASE button

FAN button

Installation

Place the controller in a location that has a temperature representative for

the room. A suitable location is approx. 1.6 m above oor level in a place

with unobstructed air circulation.

Remove the frame by depressing the locking tab in the lower edge of the

cover with a screwdriver. See gure 1.

Then prize out the electronics cassette using the four rectangular screwdri-

ver slots and levering against the edge of the bottom plate. See gure 2.

Note: Take care not to damage the electronics when inserting the screw-

driver into the slots.

Figure 1 Figure 2

The bottom plate with terminals has a number of xing hole combina-

tions. Select suitable holes (see gure 3) and screw the bottom plate onto

the wall or connection box, so that the arrows on the bottom plate point

upwards. Do not tighten the screws too hard!

With surface-mounted cabling, break-out suitable holes from the marks in

the plastic.

RC-DFO has digital outputs for control of a 3-speed fan. The relay module

RB3 can be used to handle fans with 230 V AC supply voltage. For more

information, see separate product sheet for RB3.

Figure 3. Bottom plate with mounting alternatives and loca-

tion of terminals (dimensions in mm.)

60 68

Figure 4. Connection diagram for RC-DFO

°C

24 V AC

AGnd

AI1

UI1

DI1

DI2/CI

DO1

DO2

DO3

GDO

DO4

UO1

UO2

III

RB3

AGnd

AI1

UI1

DI1

DI2/CI

DO1

DO2

DO3

GDO

DO4

UO1

UO2

Figure 5. Alternative connection for terminals 31, UI1, and terminal

33, DI2/CI, terminal 23, UO1, and terminal 24, UO2.

REGIO RC-DFO

6544E

MAY 19

10 11 12 13 14 20 21 22 23 24

30 31 32 33 40 41 42 43

UP UP

RC-DFO 2

Follow table 1 below for setting. (FS) in the text indicates factory set-

ting.

Table 1. I/O connection terminals

Ter-

minal

Desig-

nation

Operation

10 G Supply voltage 24 V AC

11 G0 Supply voltage 0 V

12 DO1 For fan control, low speed. 24 V AC output, max

0.5 A. 24 V AC relay is connected between termi-

nal 12 and terminal 20, GDO.

13 DO2 For fan control, medium speed. 24 V AC output,

max 0.5 A. 24 V AC relay is connected between

terminal 13 and terminal 20, GDO.

14 DO3 For fan control, high speed. 24 V AC output, max

0.5 A. 24 V AC relay is connected between termi-

nal 14 and terminal 20, GDO.

20 GDO 24 V AC out common for DO. Internally connected

to terminal 10, G.

21 G0 0 V common for UO. Internally connected to

terminal 11, G0.

22 DO4 For forced ventilation. 24 V AC output, max 0.5 A.

24 V AC actuator is connected between terminal

22 and terminal 20, GDO.

23 UO1 Control of heating (FS) or cooling via change-

over.

For 0...10 V DC valve actuator, max 5 mA (FS).

The valve actuator's 0…10 V control signal ter-

minal is connected to terminal 23 and its supply

terminals to terminals 10 and 11. Make sure that

the reference pole G0 is connected to the correct

terminal on the actuator.

alternative

For 24 V AC thermal actuator, max 2.0 A. The

thermal actuator is connected between terminals

23 and 20, GDO.

Choice of actuator (NO/NC), see the parameter

list, parameter 73.

Selection of output function, analogue or digital,

go into the parameter menu and change parame-

ter 20 to thermal actuator.

24 UO2 Control output heating or cooling (FS).

For 0...10 V DC valve actuator, max 5 mA (FS).

The valve actuator's 0…10 V control signal ter-

minal is connected to terminal 24 and its supply

terminals to terminals 10 and 11. Make sure that

the reference pole G0 is connected to the correct

terminal on the actuator.

alternative

For 24 V AC thermal actuator, max 2.0 A. The

thermal actuator is connected between terminals

24 and 20, GDO.

Selection of output function, analogue or digital,

go into the parameter menu and change parame-

ter 21 to thermal actuator.

30 AI1 For external room sensor, PT1000. Range 0...50°C.

Sensor is connected between terminals 30 and 41,

AGnd.

31 UI1 For switching between heating and cooling on a

two-pipe system (Change-over).

PT1000-sensor is connected between terminals

31 and 41, AGnd. Range: 0...100°C.

alternative

For potential-free contact. A potential-free contact

is connected between terminals 31 and 40, +C.

32 DI1 Occupancy detector. A potential-free contact is

connected between terminals 32 and 40, +C.

Closed contact corresponds to occupancy.

See also section Occupancy detector below.

33 DI2/CI Regin’s condensation detector, KG-A (FS). The

sensor is connected between terminals 33 and 41,

AGnd.

alternative

Window contact (DI)

A potential-free contact is connected between

terminals 33 and 40, +C. Closed contact indicates

closed window.

40 +C 24 V DC out common for DI and UI (with digital

function)

41 AGnd Analogue ground, reference for AI and UI (with

analogue function)

42-43 No function

Settings

FS values can be changed in the parameter menu in the display.

Control states

RC-DFO can be congured for di󰀨erent control states /control se-

quences:

• Heating

• Heating or cooling via the change-over function

• Heating/Heating

• Heating/Cooling

• Heating/Cooling with VAV-control and forced supply air

function

• Heating/Cooling with VAV-control

• Cooling

• Cooling/Cooling

Heating/Cooling with VAV-control and forced supply air function

Heating and Cooling in sequence, where cooling is obtained by vary-

ing the airow. The cooling output is used for controlling the supply air

damper on both heating and cooling demand. When the ventilation is

forced, the cooling output is set to full cooling, regardless of what the

controller output signal is.

Heating/Cooling with VAV-control

Heating and cooling are controlled in the same way as in the VAV-

control above. However, it is not possible to force the damper. The

cooling output has a congurable min. limit to ensure a minimum

basic ventilation in the room. A max. limit can be set for the airow

when heating is active. If the heater is not positioned in the supply air

duct and you do not want the damper to open on heating demand,

you should set the max. limit to equal the basic ow.

Change-over function

RC-DFO has an input for change-over that automatically resets the

output UO1 to operate with heating or cooling function. The input can

be connected to sensors of type PT1000 and have the sensor mounted

so that it senses the temperature on the supply pipe to the coil.

When the temperature exceeds 22°C (FS), the output function is set

to heating and when the temperature drops below 18°C (FS), the

output is set to cooling.

As an alternative, a potential-free contact can be used. When the con-

tact is open the controller works with the heating function and when it

is closed, with the cooling function.

To ensure satisfactory functioning using sensor, the system must

have continuous primary circuit circulation. When the change-over

function is not used, the input must be left disconnected.

Operating mode

There are ve di󰀨erent operating modes. Switching between these

RC-DFO 3

congurable time in Bypass (FS = 2 hours), the controller returns

to the preset operating mode.

• INCREASE button

• DECREASE button

Setting parameters

Change parameters

It is possible to set di󰀨erent parameter values in a parameter menu.

The parameter menu is accessed by simultaneously holding the IN-

CREASE and DECREASE buttons depressed for about 5 seconds and

then pressing the INCREASE button twice. The Service indication will

be displayed.

First the display will show the parameter-number 1. Scroll between

parameters by using the INCREASE and DECREASE buttons.

Press the Occupancy button to select the desired parameter. The pa-

rameter number will be replaced by the parameter value. The value can

be changed using the INCREASE and DECREASE buttons. If a button

is held depressed the value will start scrolling, rst slowly and then with

increasing speed in 3-4 steps with 2-3 seconds between steps.

Acknowledge/Regret change

To acknowledge and store a set parameter value, press the Occu-

pancy button again, the display then returns to showing the parameter

number. To retrieve the original value, i.e. the value before change,

press the INCREASE and DECREASE buttons at the same time. The

original value is shown on the display.

Return to normal display

After a certain time, about 1 minute, or when the INCREASE and DE-

CREASE buttons are pressed at the same time while in the menu, the

display returns to the normal view.

Exit is shown on the display after the last parameter. The param-

eter menu is exited by pressing the Occupancy button while in Exit.

Pressing on INCREASE goes to the rst parameter and pressing on

DECREASE goes to the last parameter.

Parameter number

The following parameters can be changed in the parameter menu:

Para-

meter

number

Description FS

1 Basic setpoint heating 22°C

2 Basic setpoint cooling 24°C

3 Neutral zone at Stand-by.

Heat sp. = Basic sp. heat - 3.

Cool sp. = Basic sp. cool + 3.

3°C

4 Heat setpoint at Unoccupied 15°C

5 Cooling setpoint at Unoccupied 30°C

6 Frost protection setpoint 8°C

modes is performed locally.

Stand-by: Both heating and cooling are disconnected within a tem-

perature interval around the applicable setpoint (FS = heating setpoint

value - 3°C, cooling setpoint + 3°C).

Occupied: The room temperature is controlled according to the ap-

plicable cooling setpoint (FS = 24°C) or heating setpoint (FS = 22°C).

Bypass: Is controlled by the occupancy detector or other digital

contact connected to the controller, closing activates Bypass. Control

of the room temperature in the same way as Occupied mode. Bypass

also controls forced ventilation. Reset to Preset operating mode

occurs after a certain time (FS = 10 minutes) of non-occupancy (no

signal from presence detector).

Unoccupied: Both heating and cooling are disconnected within a

temperature interval with congurable min/max limits (FS = min 15°C,

max 30°C). This mode is activated when the Occupancy button is

held depressed for more than 5 seconds.

O: Heating and cooling are disconnected. However, the temperature

must not drop below the set minimum temperature (FS=8°C). The

mode is activated on open window (or when the Occupancy button is

held depressed for more than 5 seconds, if this has been congured

in the parameter menu).

Preset operating mode

Occupied is the preset operating mode. This can be set to Stand-by in

the parameter menu, parameter 45.

Occupancy detector

An occupancy detector is connected for local control of the operating

mode between Preset operating mode and Bypass.

Setpoint

In Occupied mode, the controller operates from a heating setpoint

(FS = 22°C), or a cooling setpoint (FS = 24°C) that can be changed

using the INCREASE and DECREASE buttons.

Pressing on INCREASE increases the current setpoint in steps of

0.5°C up to the max. limit (+3°C). Pressing on DECREASE decreases

the current setpoint in steps of 0.5°C down to the min. limit (-3°C).

Switching between heating and cooling setpoints is done automatical-

ly in the controller depending on the heating and cooling requirement.

Choice of setpoint display, see parameter 74.

Fan control

RC-DFO has a fan switch with the following positions:

AUTO Automatic control of the fan speed to maintain

desired room temperature.

0 Fan o󰀨.

I Manual position with low speed.

II Manual position with medium speed.

III Manual position with high speed.

Frost protection

Independent of the operating mode, the heating control is forced on when

the room temperature drops below 8°C (FS). Return to normal control oc-

curs automatically when the room temperature exceeds 8°C.

Condensation detector

If there is condensation, the cooling control is blocked. Return to normal

control occurs automatically when condensation ceases.

Display handling

Indications

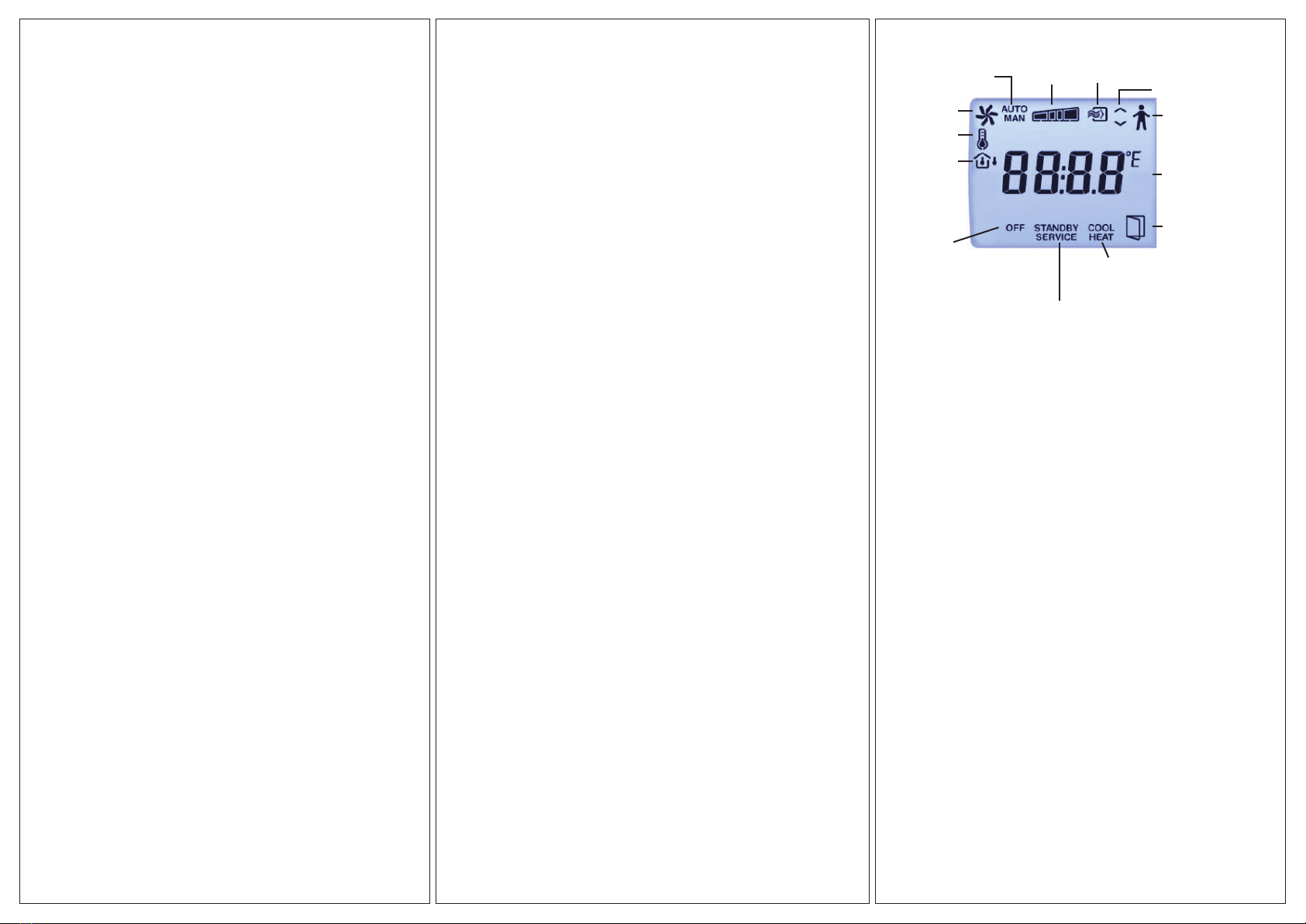

The display has the following indications:

Occupancy

indication

Open window

Indoor /

outdoor temp.

Setpoint

Forced ventilation

Changeable value

Current room tem-

perature in °C to

one decimal point

COOL/HEAT: Shows if the unit

controls according to the heating

or cooling setpoint

OFF:

Unoccupied

(also shows

temperature)

or O󰀨

indication

(only OFF)

STANDBY: Standby

indication

SERVICE: Setting

parameters

Fan

Auto/Man

indication

for the fan

Current fan

speed

(0, 1, 2, 3)

Buttons

RC-DFO has the following buttons:

• Occupancy button

When the Occupancy button is held depressed for more than 5 sec-

onds, the controller changes operating mode to ”Shutdown” (O󰀨/Un-

occupied), regardless of the current operating mode. Via the display,

you can congure which operating mode, O󰀨 or Unoccupied, should

be activated on ”Shutdown”. The factory setting is that Unoccupied is

activated.

If you press the Occupancy button for less than 5 seconds when the

controller is in operating mode Shutdown or the preset operating

mode, the controller changes to operating mode Bypass. If you press

the button for less than 5 seconds when the controller is in Bypass,

it changes operating mode to the Preset operating mode. After a

RC-DFO 4

61 State NO/NC digital input 2: 0=NO

(Normally open), 1=NC (Normally closed)

62 State NO/NC universal input 1: 0=NO

(Normally open), 1=NC (Normally closed)

63 Manual/Auto heating output signal: 0=O󰀨,

1=Manual, 2=Auto

64 Manual/Auto cooling output signal: 0=O󰀨,

1=Manual, 2=Auto

65 Manual/Auto forced ventilation: 0=O󰀨,

1=On, 2=Auto. Can e.g. be activated from a

central system for e.g. night cooling

66 Manual/Auto control of change-over mode:

0=Heating control, 1=Cooling control,

2=Automatic change-over depending on an-

alogue temperature sensor or digital input

67 Heating output signal in manual mode 0

68 Cooling output signal in manual mode 0

69-72 No function for this model

73 Selection of heating output function (NO/

NC): 0=NC, 1=NO

74 Setpoint display at setpoint adjustment:

0=The o󰀨set is shown in the display, 1=The

active setpoint + o󰀨set are shown in the

display. HEAT or COOL is shown depen-

ding on whether the unit controls according

to the heating or cooling setpoint when you

enter the menu, 2=The heating setpoint

+ o󰀨set are shown in the display, 3=The

cooling setpoint + o󰀨set are shown in the

display

This product carries the CE mark.

For more information, see www.regincontrols.com.

Contact

AB Regin, Box 116, 428 22 Kållered, Sweden

Tel: +46 31 720 02 00, Fax: +46 31 720 02 50

www.regin.se, [email protected]

7 P-band for room controller 10°C

8 I-time (s) for room controller 300 s

9 With a lower temperature on the analogue

Change-over input, the cooling function is

selected

10 With a higher temperature on the analogue

Change-over input, the heating function is

selected

11 Control states: 0=Heat, 1=Heat/Heat,

2=Heat or cooling via Change-over,

3=Heat/Cooling , 4=Heat/Cooling with VAV-

control and forced supply air, 5=Heat/Cool-

ing with VAV-control, 6=Cooling , 7=Cool-

ing/Cooling

12 Time in Bypass mode 120 min

13 Disconnect timer with occupancy/unoc-

cupancy

10 min

14 Switch on delay for occupancy 0 min

15 State connected sensor on AI1:

0=Internal sensor, 1=External room sensor

16 State connected sensor on UI1:

0=None, 1=Change-over digital, 2=Change-

over analogue

18 State connected sensor on DI2:

1=Window contact, 2=Condensation detec-

tor

20 State function of signal on UO1:

0=None, 1=Thermal actuator heat, 2=None,

3=Heating actuator 0...10V, 4=None

21 State function of signal on UO2:

0=None, 1=None, 2=Thermal actuator cool-

ing, 3=None, 4=Cooling actuator 0…10V

29 State output signal range for heating actuator:

0=0…10V, 1=2…10V, 2=10…2V, 3=10…0V

30 State output signal range for cooling actuator:

0=0…10V, 1=2…10V, 2=10…2V, 3=10…0V

31 Period time for heating actuator with thermal

actuator

60 s

32 Period time for cooling actuator with thermal

actuator

60 s

33-35 No function for this model

36 Time in hours between exercise of heating

actuator

37 Time in hours between exercise of cooling

actuator

42 Select if setpoint or actual value is to be

shown on display, 0=Actual, 1=Heating set-

point, 2=Cooling setpoint, 3=Average value

of heating and cooling setpoint, 4=Only

setpoint adjustment

43 Highest permitted setpoint o󰀨set upwards 3°C

44 Highest permitted setpoint o󰀨set downwards 3°C

45 Preset operating mode:

1=Unoccupied, 2=Stand-by,

3=Occupied. Forced ventilation is not set in

Occupied mode

46 State operating mode by depressing

Occupancy button for 5 sec:

0=O󰀨, 1=Unoccupied. Forced ventilation is

not set in Occupied mode.

47 No function for this model

48 Min. ow at cooling output with regulating

state heat/cool when VAV-control is selected

49 Max. ow at cooling output with regulating

state heat/cool when VAV-control is selected

and heating is applied

50 Conguration of fan control:

0=No control, 1=The fan is controlled by

heating requirement, 2=The fan is control-

led by cooling requirement, 3=The fan is

controlled by heating and cooling

requirement

51 Start signal in % for fan speed 1 on heating

or cooling control

52 Start signal in % for fan speed 2 60

53 Start signal in % for fan speed 3 100

54 Hysteresis for start/stop of fans 5

55 State number of speeds for fan 3

56 Temperature compensation on AI1 0°C

57 Temperature compensation on UI1 0°C

58 Temperature compensation for internal

room sensor

0°C

59 Filter factor for analogue temperature inputs 0,2

60 State NO/NC digital input 1: 0=NO

(Normally open), 1=NC (Normally closed)

RC-DFO 5

Läs denna instruktion innan produkten

monteras och ansluts

INSTRUKTION

REGIO RC-DFO

Rumsregulator med äktomkopplare och

display

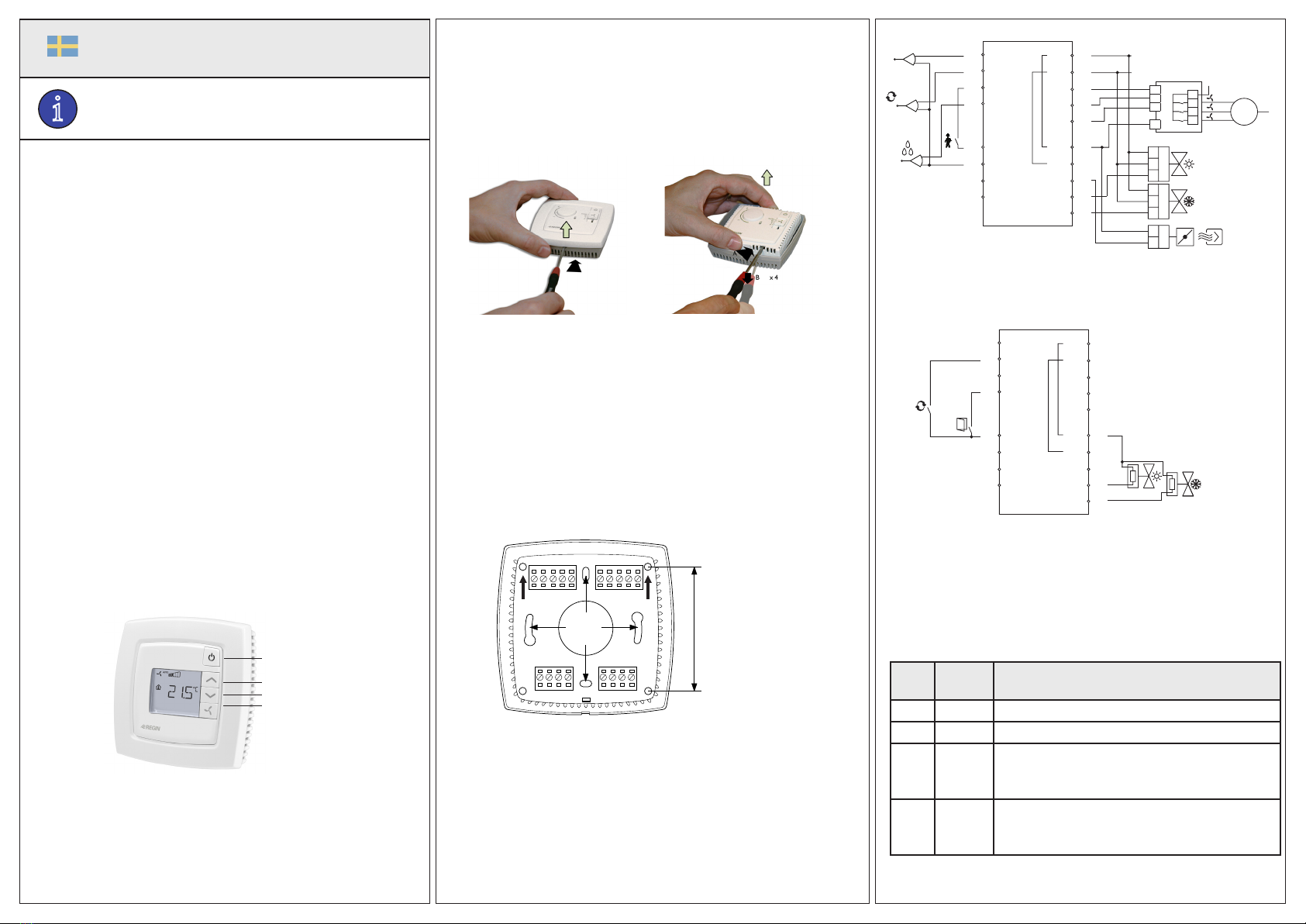

RC-DFO är en rumsregulator i Regio Mini-serien avsedd att styra

värme och kyla i efterbehandlingssystem. Den har omkopplare för

styrning av trehastighetsäkt (fan coil), samt display. Montage sker

direkt på vägg eller eldosa. Regulatorn har ej kommunikationsans-

lutning.

Tekniska data

Matningsspänning 18...30 V AC, 50...60 Hz

Egenförbrukning 2,5 VA

Omgivningstemperatur 0...50°C

Omgivande luftfuktighet Max 90% RH

Lagringstemperatur -20...+70°C

Display Bakgrundsbelyst LCD

Inbyggd temperaturgivare Typ NTC, mätområde 0...50°C,

mätnoggrannhet +/-0,5°C vid 15...30°C

Ingångar och utgångar Se inkopplingsbilder och tabell nedan

Anslutningsplintar Av hisstyp för kabelarea max 2,1 mm2

Skyddsklass IP20

Material hölje Polycarbonat, PC

Vikt 110 g

Mått 95 x 95 x 28 mm

ÖKA-knapp

Närvaroknapp

MINSKA-knapp

Fläktknapp

Installation

Montera regulatorn på en plats med för rummet representativ tem-

peratur. Lämplig placering är ca 1,6 m över golvet, utan omgivande

hinder för luftcirkulation. Ta av ramen genom att trycka in låshaken i

nederkanten av kåpan med en skruvmejsel. Se gur 1.

Plocka därefter ur elektronikkassetten med hjälp av de fyra demontering-

shålen genom att bända mejseln mot kanten på bottenplattan. Se gur 2.

OBS! Var försiktig så att du inte kommer åt elektroniken när du sticker in

mejseln i demonteringshålen.

Figur 1 Figur 2

Bottenplattan med anslutningskontakter har ett antal hålbilder. Välj pas-

sande hålbild (se gur 3) och skruva fast bottenplattan på vägg eller el-

dosa, så att pilarna i bottenplattan pekar upp. Dra inte skruvarna för hårt!

För utanpåliggande kablage anpassas bottenplattan enligt brottanvisnin-

gar i plasten.

RC-DFO har digitala utgångar för styrning av 3-hastighetsäkt. Relä-

modulen RB3 kan användas för att hantera äktar med 230 V AC

matningsspänning. För mer information, se separat produktblad för RB3.

Figur 3. Bottenplatta med monteringsalternativ och plintarnas

placering (mått i mm)

60 68

Figur 4. Inkopplingsschema för RC-DFO

°C

24 V AC

AGnd

AI1

UI1

DI1

DI2/CI

DO1

DO2

DO3

GDO

DO4

UO1

UO2

III

RB3

AGnd

AI1

UI1

DI1

DI2/CI

DO1

DO2

DO3

GDO

DO4

UO1

UO2

Figur 5. Alternativ inkoppling för plint 31, UI1, plint 33, DI2/CI, plint

23, UO1, och plint 24, UO2.

Följ tabell 1 nedan för inställning. (FI) i texten innebär fabriksinställt

värde.

Tabell 1. I/O anslutningsplintar

Plint Beteck-

ning

Funktion

10 G Matningsspänning 24 V AC

11 G0 Matningsspänning 0 V

12 DO1 För äktstyrning, låg hastighet. 24 V AC utgång,

max 0,5 A. 24 V AC relä ansluts mellan plint 12

och plint 20, GDO.

13 DO2 För äktstyrning, medelhastighet. 24 V AC ut-

gång, max 0,5 A. 24 V AC relä ansluts mellan plint

13 och plint 20, GDO.

10 11 12 13 14 20 21 22 23 24

30 31 32 33 40 41 42 43

UP UP

RC-DFO 6

14 DO3 För äktstyrning, hög hastighet. 24 V AC utgång,

max 0,5 A. 24 V AC relä ansluts mellan plint 14

och plint 20, GDO.

20 GDO 24 V AC ut gemensam för DO. Internt förbunden

med plint 10, G.

21 G0 0 V gemensam för UO. Internt förbunden med

plint 11, G0.

22 DO4 För forcerad ventilation. 24 V AC utgång, max 0,5

A. 24 V AC ställdon ansluts mellan plint 22 och

plint 20, GDO.

23 UO1 Utstyrning värme (FI) eller kyla via change-over.

För 0...10 V DC ventilställdon, max 5 mA (FI).

Ventilställdonets 0…10 V styrsignalplint ansluts

till plint 23 och dess matningsplintar till plint 10

och 11. Notera så att referenspol G0 ansluts på

korrekt plint på ställdonet.

alternativt

För 24 V AC termiskt ställdon, max 2,0 A. Det

termiska ställdonet ansluts mellan plint

23 och 20, GDO.

Val av ställdon (NO/NC), se parameterlistan,

parameter 73.

Val av utgångsfunktion, analog eller digital, gå

in i parametermenyn och ändra parameter 20 till

termiskt ställdon.

24 UO2 Utstyrning värme eller kyla (FI).

För 0...10 V DC ventilställdon, max 5 mA (FI).

Ventilställdonets 0…10 V styrsignalplint ansluts

till plint 24 och dess matningsplintar till plint 10

och 11. Notera så att referenspol G0 ansluts på

korrekt plint på ställdonet.

alternativt

För 24 V AC termiskt ställdon, max 2,0 A. Det

termiska ställdonet ansluts mellan plint

24 och 20, GDO.

Val av utgångsfunktion, analog eller digital, gå

in i parametermenyn och ändra parameter 21 till

termiskt ställdon.

30 AI1 För extern rumsgivare, PT1000. Mätområde

0...50°C. Givaren ansluts mellan plint 30 och 41,

AGnd.

31 UI1 För växling mellan värme och kyla i tvårörsystem

(Change-over).

PT1000-givare ansluts mellan plint 31 och 41,

AGnd. Mätområde: 0...100°C.

alternativt

För potentialfri kontakt. Potentialfri kontakt ansluts

mellan plint 31 och 40, +C.

32 DI1 Närvarodetektor. Potentialfri kontakt ansluts mel-

lan plint 32 och 40, +C. Sluten kontakt motsvarar

närvaro.

Se även avsnitt Närvarodetektor nedan.

33 DI2/CI Regins kondensvakt, KG-A (FI). Givaren ansluts

mellan plint 33 och 41, AGnd.

alternativt

Fönsterkontakt (DI)

Potentialfri kontakt ansluts mellan plint 33 och 40,

+C. Sluten kontakt indikerar stängt fönster.

40 +C 24 V DC ut gemensam för DI och UI (vid digital

funktion)

41 AGnd Analog jord, referens för AI och UI (vid analog

funktion)

42-43 Ingen funktion

Inställningar

Värden som anges med FI kan ändras i parametermenyn i displayen.

Reglerfall

RC-DFO kan kongureras för olika reglerfall/reglersekvenser:

• Värme

• Värme eller kyla via change-over funktion

• Värme/Värme

• Värme/Kyla

• Värme/Kyla med VAV-reglering och forcering av tilluften

• Värme/Kyla med VAV-reglering

• Kyla

• Kyla/Kyla

Värme/Kyla med VAV-reglering och forcering av tilluften

Värme och Kyla i sekvens där kylning erhålles genom att variera

tilluftsödet. Kylutgången används för att styra ut tilluftsspjället vid både

värme- och kylbehov. Vid forcerad ventilation sätts kylutstyrningen till full

kyla oavsett vad regulatorutsignalen är.

Värme/Kyla med VAV-reglering

Värme och kyla styrs på motsvarande sätt som i VAV-regleringen

ovan. Det går dock inte att forcera spjället. Kylutgången har en

ställbar minbegränsning för att säkerställa en minsta grundventila-

tion i rummet. Luftödet vid värmeutstyrning kan maxbegränsas. Om

värmaren inte sitter i tilluftskanalen och man inte vill att spjället skall

öppna vid värme-behov sätts maxbegränsningen lika med grundö-

det.

Change-over funktion

RC-DFO har ingång för change-over, som automatiskt ställer om

utgång UO1 att verka med värme- eller kylfunktion. Ingången kan

anslutas till givare typ PT1000 och givaren monteras så att den kän-

ner temperaturen på framledning till batteriet.

Då temperaturen överskrider 22°C (FI) ställs utgångsfunktionen till

värme och då temperaturen sjunker under 18°C (FI) ställs utgången

till kyla.

Alternativt används potentialfri kontakt. Med öppen kontakt arbetar

regulatorn med värmefunktion och när den är sluten arbetar den med

kylfunktion.

För fullgod funktion med givare skall systemet ha ständig primärkret-

scirkulation. Då change-over funktion ej ska användas lämnas

ingången oansluten.

Driftlägen

Det nns fem olika driftlägen. Omkopplingen mellan dessa lägen sker

lokalt.

Stand-by: Både värme och kyla är bortkopplade inom ett tem-

peraturintervall runt gällande börvärde (FI = värmebörvärde - 3°C,

kylbörvärde + 3°C).

Occupied: Rumstemperaturen regleras efter gällande kylbörvärde (FI

= 24°C) eller värmebörvärde (FI = 22°C).

Bypass: Styrs av närvarodetektor eller annan digital kontakt ansluten

till regulatorn, slutning aktiverar Bypass. Reglering av rumstempera-

turen på samma sätt som i läge Occupied. Bypass styr även forcerad

ventilation. Återgång till Förinställt driftläge sker efter viss tids (FI = 10

minuter) frånvaro (ingen signal från närvarodetektor).

Unoccupied: Både värme och kyla är bortkopplade inom ett tem-

peraturintervall med inställbara min-/maxbegränsningar (FI = min

15°C, max 30°C). Detta läge nås då Närvaroknappen hålls intryckt i

mer än 5 sekunder.

O: Värme och kyla är bortkopplade. Dock får ej inställd mintemper-

atur (FI=8°C) underskridas. Detta läge aktiveras vid öppet fönster

(eller då Närvaroknappen hålls intryckt i mer än 5 sekunder, om detta

har kongurerats i parametermenyn).

RC-DFO 7

Förinställt driftläge

Occupied är det förinställda driftläget. Det kan ställas om till Stand-by

i parametermenyn, parameter 45.

Närvarodetektor

För lokal styrning av driftläget mellan Förinställt driftläge och Bypass

ansluts en närvarodetektor.

Börvärde

I läge Occupied reglerar regulatorn utifrån ett värmebörvärde

(FI = 22°C), eller ett kylbörvärde (FI = 24°C) som går att ändra mha

ÖKA- och MINSKA-knapparna.

Genom att trycka på ÖKA ökar man aktuellt börvärde i steg om 0,5°C

till maxbegränsningen (+3°C). Genom att trycka på MINSKA minskar

man aktuellt börvärde i steg om 0,5°C till minbegränsningen (-3°C).

Omkopplingen mellan värme- respektive kylbörvärde sker automatiskt

i regulatorn beroende på värme- eller kylbehov.

Val av börvärdesvisning, se parameter 74.

Fläktstyrning

RC-DFO har en äktomkopplare med följande lägen:

AUTO Automatisk styrning av äkthastighet för att

upprätthålla önskad rumstemperatur.

0 Fläkten avstängd.

I Manuellt läge med låg hastighet.

II Manuellt läge med medelhastighet.

III Manuellt läge med hög hastighet.

Frysskydd

Oavsett driftläge överstyrs värmeutstyrning då rumstemperaturen

underskrider 8°C (FI). Återgång till normal reglering sker automatiskt

när rumstemperaturen åter överstiger 8°C.

Kondensvakt

Vid kondens blockeras kylutstyrningen. Återgång till normal reglering

sker automatiskt när kondensering upphört.

Displayhantering

Indikeringar

Displayen har följande indikeringar:

Forcerad ventilation

Ändringsbart värde

Fläkt

Auto/Man-

indikering

på äkten

Aktuell

äkthastighet

(0, 1, 2, 3)

Närvaro-

indikering

Öppet fönster

Inne- /

utetemp.

Börvärde

Aktuell rumstem-

peratur i °C med

en decimal

COOL/HEAT: Visar om

enheten styr efter värme-

eller kylbörvärdet

OFF: Unoc-

cupied (visar

även temper-

atur) eller O󰀨-

indikering

(enbart OFF)

STANDBY: Stand-

by-indikering

SERVICE: Inställn-

ing av parametrar

Knappar

RC-DFO har följande knappar:

• Närvaroknappen

Då man håller inne Närvaroknappen i mer än 5 sekunder ändrar

regulatorn driftläge till ”Shutdown” (O󰀨/Unoccupied) oavsett aktuellt

driftläge. Vilket driftläge, O󰀨 eller Unoccupied, som aktiveras vid

”Shutdown” är kongurerbart via displayen. Fabriksinställningen är

att man kommer till Unoccupied.

Vid ett kort tryck på Närvaroknappen då regulatorn benner sig i

driftläge Shutdown eller Förinställt driftläge skiftar regulatorn till

driftläge Bypass. Vid ett kort tryck då regulatorn benner sig i Bypass

ändrar den driftläge till Förinställt driftläge. Efter en viss tid i Bypass

(FI = 2 timmar) återgår regulatorn till det förinställda driftläget.

• ÖKA-knapp

• MINSKA-knapp

Inställning av parametrar

Ändra parametrar

Det går att ställa in olika parametervärden i en parametermeny. Param-

etermenyn kommer man till genom att trycka på ÖKA- och MINSKA-

knapparna samtidigt under ca 5 s, och därefter trycka på ÖKA-knappen

två gånger. Serviceindikering visas.

I parametermenyn visas först bara ett parameternummer (1, 2, 3 osv).

Man bläddrar mellan parametrarna genom att trycka på ÖKA- eller

MINSKA-knappen.

När rätt parameter är vald trycker man på Närvaroknappen. Värdet på

parametern visas och parameternumret försvinner. Värdet på param-

etern kan nu ändras med ÖKA- och MINSKA-knapparna. Håller man

en av dessa knappar intryckt ändras värdet i displayen först långsamt.

Därefter ökas ändringshastigheten stegvis med 3-4 steg och ca 2-3

sekunder mellan stegen.

Bekräfta/Ångra ändringar

För att bekräfta ändringen av parametern trycker man ännu en gång

på Närvaroknappen, varefter displayen återgår till att visa parameter-

numret. För att få tillbaka ursprungsvärdet, dvs värdet innan man bör-

jade ändra, trycker man på ÖKA- och MINSKA-knapparna samtidigt.

Ursprungsvärdet kommer då att visas i displayen.

Återgå till normal visning

Efter en viss tid, ca 1 min, eller då man trycker på ÖKA- och MINSKA-

knapparna samtidigt när man benner sig i menyn, återgår displayen

till normal visning.

Efter den sista parametern visas texten Exit i displayen. Genom att

trycka på Närvaroknappen när man benner sig på Exit hoppar man

också ur parametermenyn. Genom att trycka på ÖKA kommer man till

första parametern och genom att trycka på MINSKA kommer man till

sista parametern.

Parameternummer

Följande parametrar är ändringsbara i parametermenyn:

Para-

meter-

nummer

Beskrivning FI

1 Grundbörvärde värme 22°C

2 Grundbörvärde kyla 24°C

3 Neutralzon vid Stand-by.

Värmebv. = Grundbv. värme - 3.

Kylbv. = Grundbv. kyla + 3.

3°C

4 Värmebörvärde vid Unoccupied 15°C

5 Kylbörvärde vid Unoccupied 30°C

6 Frysskyddsbörvärde 8°C

7 P-band för rumsregulatorn 10°C

8 I-tid (s) för rumsregulatorn 300 s

9 Vid lägre temperatur på analog ingång för

Change-over växlar den till att arbeta med

kylfunktion

10 Vid högre temperatur på analog ingång för

Change-over växlar den till att arbeta med

värmefunktion

RC-DFO 8

11 Reglerfall: 0=Värme, 1=Värme/Värme,

2=Värme eller kyla via Change-over,

3=Värme/Kyla, 4=Värme/Kyla med forcerad

ventilation, 5=Värme/Kyla med VAV-regler-

ing, 6=Kyla, 7=Kyla/Kyla

12 Tid i Bypass-läge 120 min

13 Frånslagstimer vid närvaro/ej närvaro 10 min

14 Tillslagsfördröjning för närvaro 0 min

15 Anger ansluten givare på AI1:

0=Intern givare, 1=Extern rumsgivare

16 Anger ansluten givare på UI1:

0=Ingen, 1=Change-over digitalt,

2=Change-over analogt

18 Anger ansluten givare på DI2:

1=Fönsterkontakt, 2=Kondensvakt

20 Anger funktion för signal på UO1:

0=Ingen, 1=Termiskt ställdon värme, 2=In-

gen, 3=Värmeställdon 0...10V, 4=Ingen

21 Anger funktion för signal på UO2:

0=Ingen, 1=Ingen, 2=Termiskt ställdon kyla,

3=Ingen, 4=Kylställdon 0…10V

29 Anger utsignalområde för värmeställdon:

0=0…10V, 1=2…10V, 2=10…2V, 3=10…0V

30 Anger utsignalområde för kylställdon:

0=0…10V, 1=2…10V, 2=10…2V, 3=10…0V

31 Periodtid för värmeställdonet vid termiska

ställdon

60 s

32 Periodtid för kylställdonet vid termiska

ställdon

60 s

33-35 Ingen funktion för denna modell

36 Tid i timmar mellan motionering av värme-

ställdon

37 Tid i timmar mellan motionering av kyl-

ställdon

42 Väljer om börvärde eller ärvärde skall visas

i displayen, 0=Ärvärdet, 1=Värmebörvärdet,

2=Kylbörvärdet, 3=Medelvärdet av värme-

och kylbörvärdet, 4=Endast börvärdesjus-

teringen

43 Högsta tillåtna börvärdesförskjutning uppåt 3°C

44 Högsta tillåtna börvärdesförskjutning nedåt 3°C

45 Anger förinställt driftläge:

1=Unoccupied, 2=Stand-by,

3=Occupied. Forcerad ventilation är ej satt i

Occupied-läget

46 Anger driftläge vid intryckt Närvaroknapp

i 5 s:

0=O󰀨, 1=Unoccupied. Forcerad ventilation

är ej satt i Occupied-läget.

47 Ingen funktion för denna modell

48 Minöde på kylutgången då reglerfall

värme/kyla med VAV-reglering är vald

49 Maxöde på kylutgången då reglerfall

värme/kyla med VAV-reglering är vald och

värme styrs ut

50 Kongurering av äktstyrning:

0=Ingen styrning, 1=Fläkten styrs av värme-

behov, 2=Fläkten styrs av kylbehov, 3=Fläk-

ten styrs både av värme- och kylbehov

51 Startsignal i % för äkthastighet 1 vid

värme- eller kylutstyrning

52 Startsignal i % för äkthastighet 2 60

53 Startsignal i % för äkthastighet 3 100

54 Hysteres för start/stopp av äktarna 5

55 Anger antalet hastigheter för äkten 3

56 Temperaturkompensation på AI1 0°C

57 Temperaturkompensation på UI1 0°C

58 Temperaturkompensation på intern rums-

givare

0°C

59 Filterfaktor för analoga temperaturingångar 0,2

60 Anger NO/NC digital ingång 1: 0=NO

(Normalt öppen), 1=NC (Normalt stängd)

61 Anger NO/NC digital ingång 2: 0=NO

(Normalt öppen), 1=NC (Normalt stängd)

62 Anger NO/NC universell ingång 1: 0=NO

(Normalt öppen), 1=NC (Normalt stängd)

63 Manuell/Auto värmeutsignal: 0=Från,

1=Manuell, 2=Auto

64 Manuell/Auto kylutsignal: 0=Från,

1=Manuell, 2=Auto

65 Manuell/Auto forcerad ventilation: 0=Från,

1=Till, 2=Auto. Kan t. ex. aktiveras från ett

centralt system vid exempelvis nattkyla

66 Manuell/Auto styrning av change-over läget:

0=Värmereglering, 1=Kylreglering,

2=Automatiskt omslag beroende pä analog

temperaturgivare eller digital ingång

67 Värmeutsignal i manuellt läge 0

68 Kylutsignal i manuellt läge 0

69-72 Ingen funktion för denna modell

73 Val av funktion för värmeutgång (NO/NC):

0=NC, 1=NO

74 Visning av börvärde vid börvärdesjustering:

0=Förskjutning visas i displayen, 1=Reg-

lerande börvärde + förskjutning visas i

displayen. HEAT eller COOL visas bero-

ende på om värme eller kyla är reglerande

när man går in i menyn, 2=Värmebörvärde

+ förskjutning visas i displayen, 3=Kylbör-

värde + förskjutning visas i displayen

Den här produkten är CE-märkt.

För mer information, se www.regincontrols.com.

Teknisk support

Teknisk hjälp och råd på telefon: 031 720 02 30

Kontakt

AB Regin, Box 116, 428 22 Kållered

Tel: +46 31 720 02 00, Fax: +46 31 720 02 50

www.regin.se, [email protected]

RC-DFO 9

Veuillez lire cette instruction avant de procéder à

l'installation et au raccordement de l'appareil.

INSTRUCTION

REGIO RC-DFO

Régulateur d’ambiance avec écran et bouton

de commande du ventilateur

RC-DFO est un régulateur d’ambiance de la gamme Regio Mini qui

permet de réguler le chau󰀨age et le refroidissement dans les systè-

mes de contrôle de zones. Il est doté d’un écran rétroéclairé et d’un

bouton pour le contrôle de la vitesse du ventilateur (3 vitesses pos-

sibles). Il peut être monté directement sur le mur ou dans une boîte

d’encastrement. Ce modèle n’a pas de port de communication.

Caractéristiques techniques

Tension d’alimentation 18...30 V AC, 50...60 Hz

Puissance consommée 2,5 VA

Température ambiante 0...50 °C

Humidité ambiante Max. 90 %HR

Température de stockage -20...+70 °C

Ecran à cristaux liquides rétroéclairé

Sonde de température intégrée NTC, plage de mesure 0...50 °C, préci-

sion +/-0,5 °C pour 15...30 °C

Entrées et sorties Voir les schémas de connexion et les

tableaux ci-après.

Bornes de raccordement Pour câble avec une section de 2,1

mm2

Indice de protection IP20

Matière, boîtier Polycarbonate, PC

Poids 110 g

Dimensions 95 x 95 x 28 mm

Installation

Monter le régulateur dans un endroit représentatif de la température

dans la pièce et qui ne présente pas d’obstacle à la libre circulation de

l’air. La hauteur de montage est de 1,6 m au dessus du sol.

Pour retirer le socle du régulateur, utiliser un tournevis et appuyer sur

la languette située à la base de l’appareil (voir gure 1).

Dégager ensuite la partie électronique à l’aide des quatre encoches.

Glisser le tournevis dans une des encoches et faire levier contre le

bord du socle (voir gure 2).

Note : Attention à ne pas endommager la carte électronique avec le

tournevis.

Figure 1 Figure 2

Le socle du régulateur est composé de plusieurs bornes de raccordement

ainsi que de plusieurs trous de xation (entraxe 60 mm). Visser le socle

au mur ou dans la boîte d’encastrement de sorte que les èches pointent

vers le haut (voir gure 3) . Attention à ne pas serrer les vis trop fort.

Pour le câblage apparent, utiliser les embouts perforables.

RC-DFO est doté de sorties digitales pour le contrôle d’un ventilateur

à trois vitesses. Le module relais RB3 peut être utilisé pour gérer les

ventilateurs alimentés en 230 V AC. Pour plus d’information sur le module

RB3, voir la che produit correspondante.

Figure 3. Socle et emplacement des bornes de connexion

(dimensions en mm).

60 68

Figure 4. Schéma de connexion de RC-DFO

°C

24 V AC

AGnd

AI1

UI1

DI1

DI2/CI

DO1

DO2

DO3

GDO

DO4

UO1

UO2

III

RB3

AGnd

AI1

UI1

DI1

DI2/CI

DO1

DO2

DO3

GDO

DO4

UO1

UO2

Figure 5. Autres connexions possibles pour les bornes 31 (UI1), 33

(DI2/CI), 23 (UO1) et 24 (UO2).

Voir le tableau 1 pour les raccordements. (RU) indique le réglage

usine.

Tableau 1. Bornes de raccordement des E/S.

Borne Dési-

gnation

Fonction

10 G Alimentation 24 V AC

11 G0 0 V (Neutre)

12 DO1 Contrôle ventilateur : petite vitesse.

Sortie 24 V AC, max 0,5 A. Un relais 24 V AC est

connecté entre les bornes 12 et 20 (GDO).

13 DO2 Contrôle ventilateur : vitesse moyenne.

Sortie 24 V AC, max 0,5 A. Un relais 24 V AC est

connecté entre les bornes 13 et 20 (GDO).

14 DO3 Contrôle ventilateur : grande vitesse.

Sortie 24 V AC, max 0,5 A. Un relais 24 V AC est

connecté entre les bornes 14 et 20 (GDO).

20 GDO Sortie 24 V AC commune à toutes les sorties digita-

les (DO). Connectée en interne à la borne 10 (G).

21 G0 0 V commun aux sorties universelles (UO).

Connecté en interne à la borne (G0).

22 DO4 Pour la ventilation forcée.

Sortie 24 V AC, max 0,5 A. Un actionneur 24

V AC est connecté entre les bornes 22 et 20

(GDO).

10 11 12 13 14 20 21 22 23 24

30 31 32 33 40 41 42 43

UP UP

RC-DFO 10

23 UO1 Contrôle du chau󰀨age (RU) ou du refroidisse-

ment avec fonction change-over.

Pour des moteurs de vannes 0...10 V DC,

max. 5 mA (RU) : La borne du signal de com-

mande 0...10 V de l'actionneur est branchée à la

borne 23 et les bornes d'alimentation électrique

sont reliées aux bornes 10 et 11. Attention à bien

relier le neutre du régulateur (G0) au neutre de

l'actionneur.

Autre possibilité

Pour un actionneur thermique 24 V AC, max.

2,0 A : L'actionneur thermique est branché sur

les bornes 23 et 20 (GDO).

Pour le choix de l'actionneur (NO/NF), reportez-

vous à la liste des paramètres (paramètre 73).

Pour choisir le type de sortie, analogique ou

digitale, aller dans le menu paramètre, acher le

paramètre 20 et sélectionner le chire correspon-

dant au réglage "actionneur thermique".

24 UO2 Sortie de commande du chau󰀨age ou du refroi-

dissement (RU).

Pour des moteurs de vannes 0...10 V DC,

max. 5 mA (RU) : La borne du signal de com-

mande 0...10 V de l'actionneur est branchée à la

borne 24 et les bornes d'alimentation électrique

sont reliées aux bornes 10 et 11. Attention à bien

relier le neutre du régulateur (G0) au neutre de

l'actionneur.

Autre possibilité

Pour un actionneur thermique 24 V AC, max.

2,0 A : L'actionneur thermique est branché sur

les bornes 24 et 20 (GDO).

Pour choisir le type de sortie, analogique ou

digitale, aller dans le menu paramètre, acher le

paramètre 21 et sélectionner le chire correspon-

dant au réglage "actionneur thermique".

30 AI1 Entrée pour sonde externe de type PT1000. Plage

de mesure 0...50 °C. La sonde est branchée sur

les bornes 30 et 41 (AGnd).

31 UI1 Commande pour passer du chau󰀨age au refroi-

dissement dans les installations à deux tubes

(fonction change-over).

La sonde PT1000 est branchée sur les bornes

31 et 41 (AGnd). Plage de mesure : 0...100 °C.

Autre possibilité

Contact libre de potentiel

Un contact libre de potentiel peut être connecté

entre les bornes 31 et 40 (+C).

32 DI1 Détecteur de présence. Un contact libre de

potentiel peut être connecté entre les bornes

32 et 40 (+C). Le contact est fermé en cas de

présence.

Voir également le paragraphe "Détection de pré-

sence" dans la section "Réglages" ci-après.

33 DI2/CI Détecteur de condensation de Regin, KG-A

(RU). Le détecteur est branché sur les bornes 33

et 41 (AGnd).

Autre possibilité

Contact de fenêtre (DI)

Un contact libre de potentiel peut être connecté

entre les bornes 33 et 40 (+C). Le contact est

fermé lorsque la fenêtre est fermée.

40 +C Sortie 24 V DC commune pour DI et UI lorsque

cette dernière est utilisée comme une entrée

digitale.

41 AGnd Masse analogique pour AI et UI lorsque cette

dernière est utilisée comme une entrée analo-

gique.

42-43 Aucune fonction

Réglages

Les valeurs d’usine peuvent être modiées dans le menu «Paramètres»

accessible depuis l’écran.

Modes de régulation

RC-DFO peut être conguré pour fonctionner dans les di󰀨érents modes

suivants :

• Chau󰀨age

• Chau󰀨age ou refroidissement avec fonction change-over.

• Chau󰀨age/ Chau󰀨age

• Chau󰀨age/ Refroidissement

• Chau󰀨age/ Refroidissement avec contrôle à VAV et relance du

sou󰀪age.

• Chau󰀨age/ Refroidissement avec contrôle à VAV.

• Refroidissement

• Refroidissement/ Refroidissement

Chau󰀨age/ Refroidissement avec contrôle à VAV et relance du

sou󰀪age.

Chau󰀨age et refroidissement en séquence, où le refroidissement est

obtenu en faisant varier le débit d’air. La sortie refroidissement est uti-

lisée pour contrôler le registre d’air neuf aussi bien pour le chau󰀨age

que pour le refroidissement. Lorsque la ventilation est forcée, la sortie

refroidissement est réglée sur 100% quel que soit le signal de sortie

du régulateur.

Chau󰀨age/ Refroidissement avec contrôle à VAV.

Le chau󰀨age et le refroidissement sont contrôlés de la même façon

que précédemment à la di󰀨érence qu’il n’est pas possible de forcer le

registre. La sortie refroidissement peut être congurée avec une limite

minimum an d’assurer une ventilation minimum dans la pièce. Une

limite maximum peut être appliquée au débit d’air lorsque le chauf-

fage est actif. Si la batterie chaude n’est pas située sur la gaine d’air

neuf et si vous voulez éviter que le registre s’ouvre en fonction de la

demande en chau󰀨age alors il faut que la limite max. soit égale au

débit normal.

Fonction change-over

RC-DFO est doté d’une entrée pour la fonction change-over. Cette der-

nière permet d’utiliser la sortie UO1 pour commander soit le chau󰀨age

soit le refroidissement, en fonction du besoin.

Cette entrée peut aussi être raccordée à une sonde de type PT1000

montée de façon à indiquer la température d’arrivée d’eau du ventilo-

convecteur.

Lorsque la température est supérieure 22 °C (RU), la sortie UO1

passe en mode chau󰀨age et lorsque la température est inférieure à

18 °C (RU), elle passe en mode refroidissement.

Une autre solution consiste à utiliser un contact libre de potentiel

pour changer de mode de régulation. Lorsque le contact est ouvert,

le régulateur fonctionne en mode chau󰀨age et lorsque le contact est

fermé, le régulateur fonctionne en mode refroidissement.

Pour garantir des conditions de fonctionnement correctes avec la

sonde externe, l’installation doit avoir un circuit primaire continu. Lors-

que la fonction change-over n’est pas utilisée il faut laisser l’entrée

déconnectée.

RC-DFO 11

Modes de fonctionnement

Il y a cinq modes de fonctionnement. Le changement de l’un à l’autre

se fait sur le régulateur.

Confort/Présence (Occupied) : Mode confort. Ce mode est à utiliser

lorsque la pièce est occupée. La température de la pièce est régulée

en fonction des valeurs de consigne pour le refroidissement (RU =

24 °C) et pour le chau󰀨age (RU = 22 °C).

Eco (Stand-by) : Mode économie d’énergie. Ce mode est à utiliser

lorsque la pièce n’est pas occupée pendant une courte période (ex.

nuit, week-end, etc.). La régulation sur fait sur une plage de tempé-

rature étendue, c.-à-d. que le chau󰀨age et le refroidissement sont

arrêtés dans l’intervalle de température [valeur de la consigne de

chau󰀨age - 3 °C ; valeur de la consigne de refroidissement + 3 °C]

(RU = [19 °C; 27 °C]).

By-pass : Mode ventilation forcée. Ce mode est commandé par

un détecteur de présence ou tout autre contact digital connecté au

régulateur d’ambiance. Lorsque le contact se ferme le régulateur

passe en mode By-pass. La régulation de la température de la pièce

est la même qu’en mode Confort/Présence avec la ventilation forcée

en plus. Ce mode se désactive automatiquement après une certaine

période d’inactivité du détecteur de présence (RU = 10 minutes) et le

régulateur repasse en mode de fonctionnement par défaut.

Inoccupé (Unoccupied) : Ce mode est à utiliser pour des périodes

d’absence longue (par ex. les vacances, week-end prolongés, etc.).

Le chau󰀨age et le refroidissement sont arrêtés dans un intervalle de

température délimité par une limite min. et une limite max. paramé-

trables (RU : lim. min = 15 °C, lim. max. = 30 °C). Pour enclencher ce

mode, maintenir le bouton de présence appuyé pendant au moins 5

secondes.

Arrêt (O) : Mode Hors-gel. Le chau󰀨age et le refroidissement sont

arrêtés. Cependant la température ne doit pas descendre en dessous

de la température minimum réglée (RU = 8 °C) sinon le régulateur

enclenche automatiquement le chau󰀨age. Ce mode s’enclenche

automatiquement sur ouverture d’un contact de fenêtre. Il est aussi

possible de modier la conguration dans le menu «Paramètres»

pour que ce mode s’enclenche lorsque le bouton présence est main-

tenu appuyé pendant plus de 5 secondes.

Mode de fonctionnement par défaut

Confort/ Présence (Occupied) est le mode de fonctionnement par

défaut. Ce paramètre peut être modié dans le menu «Paramètres»

(nº45) et réglé sur «Eco» (stand-by).

Détecteur de présence

Un détecteur de présence permet de contrôler localement le passage

entre le mode de fonctionnement préréglé et le mode By-pass.

Valeurs de consigne

En mode Confort/Présence (Occupied), le régulateur utilise les valeurs

de consigne de chau󰀨age et de refroidissement par défaut (RU : valeur

de consigne de chau󰀨age = 22 °C; valeur de consigne de refroidissement

= 24 °C). Ces valeurs de consigne peuvent être modiées à l’aide des

boutons AUGMENTER/ DIMINUER.

Une pression sur la touche AUGMENTER fait augmenter la valeur de

consigne par paliers de 0,5 °C, jusqu’à atteindre le maximum de +3 °C.

Une pression sur la touche DIMINUER fait diminuer la valeur de consigne

par paliers de 0,5 °C, jusqu’à atteindre la limite de -3 °C.

Le changement du chau󰀨age au refroidissement ou inversement, s’e󰀨ec-

tue automatiquement en fonction du besoin.

Pour le choix des informations a󰀩chées pour les valeurs de consigne,

voir la liste des paramètre (nº 74).

Commande de ventilateur

RC-DFO possède un bouton pour la commande du ventilateur avec les

choix de réglages suivants :

AUTO La vitesse du ventilateur est contrôlée automatique-

ment pour maintenir la température ambiante désirée.

0 Le ventilateur est arrêté.

I Commande manuelle de la petite vitesse

II Commande manuelle de la vitesse moyenne

III Commande manuelle de la grande vitesse.

Protection contre le gel

Indépendamment du mode de fonctionnement choisi, le régulateur force

le chau󰀨age lorsque la température de la pièce descend en dessous

de 8 °C. Il revient ensuite automatiquement en mode normal dès que la

température repasse au dessus de 8 °C.

Détecteur de condensation

En cas de condensation, le refroidissement est bloqué. Le retour au mode

normal se fait automatiquement lorsque la condensation a disparu.

Gestion de l’a󰀩chage

Voyants d’indication

L’écran permet d’a󰀩cher les informations suivantes :

Indication de la

présence (mode

Confort)

Fenêtre ouverte

Temp. amb. /

Temp. ext.

Valeur de

consigne

Ventilation forcée

Valeur modiable

Température réelle

dans la pièce, en °C

avec une décimale

COOL/HEAT : Indique le mode

de régulation en cour (resp.

refroidissement ou chau󰀨age).

OFF:

Si "Inoccupé" a été con-

guré, l'écran a󰀩che OFF

+ la température ambiante

actuelle.

Si "Arrêt" a été conguré,

l'écran n'a󰀩che que OFF

(cf. paramètre 46).

STANDBY: Indication du mode Eco

SERVICE : Indication du mode réglage des

paramètres.

Si SERVICE clignote, cela indique que le régula-

teur ne fonctionne pas correctement.

Ventilateur

Indique si le ventilateur

est en mode Auto ou

manuel.

Vitesse du ventilateur

(0, 1, 2, 3)

Boutons

RC-DFO est doté des boutons suivants :

• Bouton de présence

Lorsque le bouton de présence est maintenu appuyé pen-

dant plus de 5 secondes, le régulateur se met à l’arrêt (Arrêt/

Inoccupé), indépendamment du mode de fonctionnement en

cours.

Il y a deux choix possibles pour la conguration de la mise à l’ar-

rêt : soit arrêter la régulation (O󰀨), soit passer en mode inoccupé

(Unoccupied). Le réglage se fait via l’écran.

Le réglage par défaut est Inoccupé (Unoccupied).

Lorsque le régulateur est éteint ou en mode par défaut et que

vous appuyez brièvement sur le bouton de présence, le régula-

teur passe en mode By-pass. Lorsque le régulateur est en mode

By-pass et que vous appuyez brièvement sur le bouton de pré-

sence, le régulateur revient au mode de régulation par défaut.

N.B. :Après un certain temps passé en mode By-pass (paramè-

tre congurable, RU = 2 heures), le régulateur revient automati-

quement au mode de fonctionnement par défaut.

• Bouton AUGMENTER

• Bouton DIMINUER

• Bouton de commande du ventilateur (voir page précédente §

«Commande de ventilateur»).

RC-DFO 12

Réglage des paramètres

Changer un paramètre

Pour choisir et changer la valeur d’un paramètre, il faut utiliser le menu

«Paramètres». Pour cela, appuyer simultanément sur les touches

AUGMENTER et DIMINUER pendant au moins 5 secondes puis

appuyer deux fois sur la touche AUGMENTER. «SERVICE» s’a󰀩che

en bas de l’écran.

L’écran a󰀩che alors le paramètre nº1. Vous pouvez faire déler les

paramètres à l’aide des boutons AUGMENTER et DIMINUER.

Appuyer sur le bouton de présence pour sélectionner le paramètre

désiré. Le numéro du paramètre est remplacé par la valeur du para-

mètre. Pour changer cette valeur, utiliser les boutons AUGMENTER et

DIMINUER. Si vous maintenez le bouton appuyé, les valeurs délent

automatiquement, d’abord lentement puis de plus en plus vite.

Valider/ Annuler une modication

Pour valider la nouvelle valeur d’un paramètre, appuyer sur le bouton

de présence, l’écran a󰀩che de nouveau le numéro du paramètre.

Pour revenir à la valeur initiale, c.-à-d. la valeur avant le changement,

appuyer simultanément sur les boutons AUGMENTER et DIMINUER.

L’ancienne valeur s’a󰀩che à l’écran.

Revenir à l’achage normal

Après un certain délai d’inactivité (environ 1 minute) le régulateur quitte

le mode réglage et revient à l’a󰀩chage normal. Vous pouvez aussi sortir

du mode «Réglage» en appuyant de nouveau simultanément sur les

touches AUGMENTER et DIMINUER.

Il est également possible de sortir de la liste des paramètres en

utilisant le paramètre EXIT situé en n de liste. Pour accéder à EXIT,

faire déler les paramètres jusqu’à ce que EXIT s’a󰀩che où bien

appuyer sur DIMINUER à partir du paramètre nº 1. Lorsque EXIT est

a󰀩ché, valider en appuyant sur le bouton de présence. Appuyer sur

AUGMENTER pour revenir au paramètre 1, appuyer sur DIMINUER

pour revenir au dernier paramètre de la liste.

Numéro de paramètre

Les paramètres suivants peuvent être modiés dans le menu «Para-

mètres» :

Nº Description RU

1Valeur de consigne de chau󰀨age 22 °C

2 Valeur de consigne de refroidissement 24 °C

3 Zone neutre en mode Eco (veille).

Valeur de consigne de chau󰀨. = valeur de consi-

gne Chau󰀨. par défaut - 3.

Valeur de consigne de refr. = valeur de consigne

Refr. par défaut + 3.

3 °C

4Valeur de consigne chau󰀨age en mode Inoc-

cupé.

15 °C

5 Valeur de consigne refroidissement en mode

Inoccupé.

30 °C

6 Consigne protection contre le gel. 8 °C

7 Bande proportionnelle du régulateur 10 °C

8 Temps d'intégration du régulateur (en s). 300 s

9 Seuil de démarrage du refroidissement par la

fonction change-over :

Si la température sur l'entrée analogique de

la fonction change-over est inférieure à cette

température, le régulateur passe en mode

refroidissement.

18 °C

10 Seuil de démarrage du chau󰀨age par la fonction

change-over :

Si la température sur l'entrée analogique de

la fonction change-over est supérieure à cette

température, le régulateur passe en mode

chau󰀨age.

22 °C

11 Modes de régulation :

0 = Chau󰀨age.

1 = Chau󰀨age/Chau󰀨age.

2 = Chau󰀨age ou refroidissement via change-

over.

3 = Chau󰀨age/Refroidissement.

4 = Chau󰀨age/Refroidissement avec contrôle

VAV et ventilation forcée

5 = Chau󰀨age/Refroidissement avec contrôle

VAV.

6 = Refroidissement.

7 = Refroidissement/Refroidissement.

12 Durée du mode By-pass 120 min

13 Retard à l'arrêt lorsque le régulateur passe du

mode Confort au mode Inoccupé.

10 min

14 Délai pour la mise en route du mode Confort. 0 min

15 Type de sonde raccordé à AI1 :

0 = Sonde interne,

1 = Sonde d'ambiance externe

16 Type de sonde raccordé à UI1 :

0 = Aucune,

1 = Change-over digital,

2 = Change-over analogique

18 Type de sonde raccordé à DI2 :

1 = Contact de fenêtre,

2 = Détecteur de condensation

20 Fonction appliquée sur UO1 :

0 = Aucune,

1 = Actionneur de chau󰀨age (thermique),

2 = Aucune,

3 = Actionneur de chau󰀨age (0...10 V),

4 = Aucune

21 Fonction appliquée sur UO2 :

0 = Aucune,

1 = Aucune,

2 = Actionneur de refroidissement (thermique ),

3 = Aucune,

4 = Actionneur de refroidissement (0…10 V)

29 Type de signal de sortie de l'actionneur de chauf-

fage :

0 = 0…10 V,

1 = 2…10 V,

2 = 10…2 V,

3 = 10…0 V

30 Type de signal de sortie de l'actionneur de refroi-

dissement :

0 = 0…10 V,

1 = 2…10 V,

2 = 10…2 V,

3 = 10…0 V

31 Temps de cycle de l'actionneur de chau󰀨age

lorsqu'un actionneur thermique.est utilisé.

60 s

32 Temps de cycle de l'actionneur de refroidisse-

ment lorsqu'un actionneur thermique.est utilisé.

60 s

33-35 Aucune fonction sur ce modèle.

36 Fréquence (en heure) entre deux tests de

fonctionnement de l'actionneur de chau󰀨age.

37 Fréquence (en heure) entre deux tests de

fonctionnement de l'actionneur de refroidisse-

ment.

42 Choix de la valeur a󰀩chée à l'écran :

0 = Valeur réelle,

1 = Valeur de consigne chau󰀨age,

2 = Valeur de consigne refroidissement,

3 = Valeur moyenne de la consigne pour le

chau󰀨age et le refroidissement,

4 = Ajustement de la valeur de consigne.

43 Ajustement maximum autorisé de la valeur de

consigne vers le haut (augmenter).

3 °C

44 Ajustement maximum autorisé de la valeur de

consigne vers le bas (diminuer).

3 °C

45 Mode de fonctionnement par défaut :

1 = Inoccupé,

2 = Eco (veille),

3 = Confort (présence). La ventilation forcée

n'est pas enclenchée en mode Confort (Pré-

sence).

RC-DFO 13

46 Mode de fonctionnement enclenché lorsque le

bouton de présence est maintenu appuyé pendant

plus de 5 secondes :

0 = Arrêt

1 = Inoccupé La ventilation forcée n'est pas en-

clenchée en mode Confort (Présence).

47 Aucune fonction sur ce modèle.

48 Limite min. de la sortie refroidissement (en %

du débit) lorsque le mode "Chau󰀨age/Refroi-

dissement avec contrôle VAV" est sélectionné

(maintien d'un débit de ventilation minimum dans

la pièce).

49 Limite max. de la sortie refroidissement (en %

du débit) lorsque le mode "Chau󰀨age/Refroidis-

sement avec contrôle VAV" est sélectionné et

que le chau󰀨age est actif (limitation du débit de

ventilation dans la pièce).

50 Conguration de la commande du ventilateur :

0 = Aucun contrôle,

1 = Le ventilateur est commandé par la

demande en chau󰀨age,

2 = Le ventilateur est commandé par la

demande en refroidissement,

3 = Le ventilateur est commandé par la de-

mande en chau󰀨age et en refroidissement.

51 Seuil de mise en route du ventilateur en vitesse

I lorsque le ventilateur est contrôlé par la de-

mande en chau󰀨age ou en refroidissement (en

% du signal).

52 Seuil de mise en route du ventilateur en vitesse

II (en % du signal).

53 Seuil de mise en route du ventilateur en vitesse

III (en % du signal).

100

54 Hystérésis pour le démarrage/arrêt des

ventilateurs

55 Nombre de vitesses du ventilateur 3

56 Compensation de la température sur AI1 0 °C

57 Compensation de la température sur UI1 0 °C

58 Compensation de la température pour la sonde

de température ambiante interne

0 °C

59 Facteur de ltre pour les entrées de température

analogiques.

0,2

60 Etat de l'entrée digitale 1 (DI1) :

0 = NO (Normalement ouverte),

1 = NF (Normalement fermée)

61 Etat de l'entrée digitale 2 (DI2) :

0 = NO (Normalement ouverte),

1 = NF (Normalement fermée)

62 Etat de l'entrée universelle 1 (UI1) :

0 = NO (Normalement ouverte),

1 = NF (Normalement fermée)

63 Signal de sortie chau󰀨age :

0 = Arrêt,

1 = Manuel,

2 = Auto

64 Signal de sortie refroidissement :

0 = Arrêt,

1 = Manuel,

2 = Auto

65 Ventilation forcée :

0 = Arrêt,

1 = Manuel,

2 = Auto Peut être activée depuis un système

central, par ex. pour la surventilation.

66 Fonction change-over :

0 = Chau󰀨age,

1 = Refroidissement,

2 = Changement automatique commandé soit

par la sonde de température analogique soit par

l'entrée digitale.

67 Commande manuelle du signal de sortie

chau󰀨age

68 Commande manuelle du signal de sortie

refroidissement

69-72 Aucune fonction sur ce modèle.

73 Choix de la fonction de sortie chau󰀨age :

0 = NF (normalement fermée)

1 = NO (normalement ouverte).

74 Valeur a󰀩chée lors de l'ajustement de la valeur

de consigne :

0 = Seul l'ajustement est a󰀩ché à l'écran,

1 = La consigne + l'ajustement sont a󰀩chés

à l'écran. HEAT ou COOL s'a󰀩che aussi pour

indiquer le mode de régulation en cours, chauf-

fage ou refroidissement, lorsque vous entrez

dans le menu.

2 = La consigne chau󰀨age + l'ajustement sont

a󰀩chés à l'écran,

3 = La consigne refroidissement + l'ajustement

sont a󰀩chés.

Ce produit est marqué CE.

Plus d’informations sont disponibles sur www.regincontrols.com.

Contact

Regin Control SARL, 32 rue Delizy, 93500 Pantin

Tél : 01 41 71 00 34, Fax : 01 41 71 46 46

www.regin.fr, [email protected]

RC-DFO 14

Diese Anleitung vor Installation und Verdrahtung

des Produktes bitte durchlesen

ANLEITUNG

REGIO RC-DFO

Raumregler mit Ventilatorschalter und Display

Der RC-DFO ist ein Raumregler aus der Regio Mini-Reihe, der für die

Heiz- und Kühlregelung in einem Zonenregelsystem geeignet ist. Er ver-

fügt über einen Schalter für die Ansteuerung eines dreistugen Ventilators

(Fan-Coil) und ein Display. Die Montage erfolgt direkt an die Wand oder an

eine Anschlussdose. Der Regler hat keine Kommunikationsmöglichkeit.

Technische Daten

Versorgungsspannung 18...30 V AC, 50...60 Hz

Leistungsaufnahme 2,5 VA

Umgebungstemperatur 0...50 °C

Umgebungsfeuchte Max. 90 % rF

Lagerungstemperatur -20...+70 °C

Display LCD mit Hintergrundbeleuchtung

Eingebauter Temperaturfühler NTC-Typ, Bereich 0...50 °C, Genauigkeit

+/- 0,5 °C bei 15...30 °C

Ein- und Ausgänge Siehe Anschluss-Abbildungen

und Tabelle unten

Anschlussklemmen Lift-Typ für Kabelquerschnitte

bis 2,1 mm2

Schutzart IP20

Material, Gehäuse Polykarbonat, PC

Gewicht 110 g

Maße 95 x 95 x 28 mm

ERHÖHEN-Taste

Präsenztaste

SENKEN-Taste

VENTILATOR-Taste

Montage

Der Regler muss an einem Ort montiert werden, an dem eine für den

Raum repräsentative Temperatur herrscht. Eine geeigneter Ort dafür

wäre in ca. 1,6 m Höhe über dem Boden an einer Stelle mit unge-

hinderter Luftzirkulation.

Lösen Sie den Rahmen, indem Sie den Verschlusshaken an der Unter-

seite des Gehäuses mit einem Schraubendreher eindrücken. Siehe Abb. 1.

Lösen Sie danach die Elektronik heraus, indem Sie den Schrau-

bendreher in die viereckigen Aussparungen schieben und gegen die

Kante des Sockels drücken. Siehe Abb. 2.

Hinweis: Bitte vorsichtig sein, damit die Elektronik nicht vom

Schraubendreher beschädigt wird.

Abb.1 Abb. 2

Der Sockel mit Klemmen hat mehrere Befestigungsbohrungen. Wählen

Sie für die Montage die gewünschten Befestigungsbohrungen (siehe

Abb. 3) und befestigen Sie den Sockel so an der Wand oder auf der

Wanddose, dass die Pfeilmarkierungen nach oben gerichtet sind. Ziehen

Sie die Schrauben nicht zu fest an!

Bei aufputzmontierten Kabeln müssen Sie die geeigneten Löcher ent-

sprechend den Markierungen am Sockel herausbrechen.

RC-DFO hat Digitalausgänge für die Ansteuerung eines dreistugen

Ventilators. Das Relaismodul RB3 ist für den Einsatz mit Ventilatoren mit

einer Versorgungsspannung von 230 V AC geeignet. Weitere Informa-

tionen nden Sie auf dem Produktblatt für RB3.

Abb. 3. Sockel mit Montagealternativen und Position der Klemmen

(Maße in mm).

60 68

Abb. 4. Anschlussplan für RC-DFO

°C

24 V AC

AGnd

AI1

UI1

DI1

DI2/CI

DO1

DO2

DO3

GDO

DO4

UO1

UO2

III

RB3

AGnd

AI1

UI1

DI1

DI2/CI

DO1

DO2

DO3

GDO

DO4

UO1

UO2

Abb. 5. Alternativer Anschluss für Klemme 31, UI1 und Klemme 33,

DI2/CI, Klemme 23, UO1 und Klemme 24, UO2.

Siehe Tabelle 1 unter den Einstellungen. (WE) = Werkseinstellung.

Tabelle 1. E/A-Anschlussklemmen

Klem-

Bezeich-

nung

Funktion

10 G Versorgungsspannung 24 V AC

11 G0 Versorgungsspannung 0 V

12 DO1 Für Ventilatoransteuerung, Stufe 1. 24 V

AC-Ausgang, max. 0,5 A. Ein 24 V AC-Relais

wird zwischen Klemme 12 und Klemme 20

(GDO) angeschlossen.

13 DO2 Für Ventilatoransteuerung, Stufe 2. 24 V

AC-Ausgang, max. 0,5 A. Ein 24 V AC-Relais

wird zwischen Klemme 13 und Klemme 20

(GDO) angeschlossen.

14 DO3 Für Ventilatoransteuerung, Stufe 3. 24 V

AC-Ausgang, max. 0,5 A. Ein 24 V AC-Relais

wird zwischen Klemme 14 und Klemme 20

(GDO) angeschlossen.

20 GDO 24 V AC Spannung, gemeinsam für DO. Intern mit

Klemme 10 (G) verbunden.

21 G0 0 V Spannung, gemeinsam für UO. Intern mit

Klemme 11 (G0) verbunden.

22 DO4 Für Zwangslüftung. 24 V AC-Ausgang, max. 0,5 A.

Ein 24 V AC-Stellantrieb wird zwischen Klemme

22 und Klemme 20 (GDO) angeschlossen.

10 11 12 13 14 20 21 22 23 24

30 31 32 33 40 41 42 43

UP UP

RC-DFO 15

23 UO1 Ausgangssignal Heizen (WE) oder Kühlen mit

Change-Over.

Für 0...10 V DC-Ventilstellantrieb, max. 5 mA

(WE). Die 0…10 V-Eingangsklemme des

Stellantriebs wird an Klemme 23, und dessen

Spannungsversorgung an Klemme 10 und 11

angeschlossen. Stellen Sie sicher, dass das

Bezugspotential G0 an die korrekte Klemme am

Stellantrieb angeschlossen ist.

Alternativ

Bei einem thermischen Stellantrieb (24 V AC)

maximal 2,0 A. Der thermische Stellantrieb

wird zwischen die Klemmen 23 und 20 (GDO)

angeschlossen.

Auswahl des Stellantriebs (NO/NG), siehe Para-

meterliste, Parameter 73.

Gehen Sie für die Auswahl der Ausgangsfunk-

tion (analog oder digital) in das Parametermenü

und stellen Sie Parameter 20 auf thermischen

Stellantrieb.

24 UO2 Ausgangssignal Heizen oder Kühlen (WE).

Für 0...10 V DC-Ventilstellantrieb, max. 5 mA

(WE). Die 0…10 V-Eingangsklemme des

Stellantriebs wird an Klemme 24, und dessen

Spannungsversorgung an Klemme 10 und 11

angeschlossen. Stellen Sie sicher, dass das

Bezugspotential G0 an die korrekte Klemme am

Stellantrieb angeschlossen ist.

Alternativ

Bei einem thermischen Stellantrieb (24 V AC)

maximal 2,0 A. Der thermische Stellantrieb

wird zwischen die Klemmen 24 und 20 (GDO)

angeschlossen.

Gehen Sie für die Auswahl der Ausgangsfunk-

tion (analog oder digital) in das Parametermenü

und stellen Sie Parameter 21 auf thermischen

Stellantrieb.

30 AI1 Für externen Raumfühler, PT1000. Messbereich

0...50 °C. Fühler wird zwischen Klemmen 30 und

41 (AGnd) angeschlossen.

31 UI1 Für Umschaltung zwischen Heizen und Kühlen

(Change-Over) in 2-Rohr-Systemen.

PT1000-Fühler wird zwischen Klemmen 31 und

41 (AGnd) angeschlossen. Bereich: 0...100 °C.

Alternativ

Für potentialfreien Kontakt. Ein potentialfreier

Kontakt wird zwischen den Klemmen 31 und 40

(+C) angeschlossen.

32 DI1 Präsenzmelder. Ein potentialfreier Kontakt wird

zwischen den Klemmen 32 und 40 (+C) ange-

schlossen. Geschlossener Kontakt entspricht

Präsenz.

Siehe auch nachfolgenden Abschnitt Präsenz-

melder.

33 DI2/CI Regin-Kondensationsfühler, KG-A (WE). Der

Fühler wird zwischen Klemmen 33 und 41 (AGnd)

angeschlossen.

Alternativ

Fensterkontakt (DI)

Ein potentialfreier Kontakt wird zwischen

Klemmen 33 und 40 (+C) angeschlossen. Ge-

schlossener Kontakt entspricht geschlossenem

Fenster.

40 +C 24 V DC Spannung, gemeinsam für DI und UI

(auf digital gestellt)

41 AGnd Analoge Masse, Bezugspotential für AI und UI

(auf analog gestellt)

42-43 Keine Funktion

Einstellungen

Die WE-Werte können im Parametermenü im Display geändert werden.

Regelmodi

RC-DFO kann für verschiedene Regelmodi/Regelsequenzen konguriert

werden:

• Heizen

• Heizen oder Kühlen mit Change-Over

• Heizen/Heizen

• Heizen/Kühlen

• Heizen/Kühlen mit VAV-Regelung und Zwangslüftungs-

funktion

• Heizen/Kühlen mit VAV-Regelung

• Kühlen

• Kühlen/Kühlen

Heizen/Kühlen mit VAV-Regelung und Zwangslüftungsfunktion

Heizen und Kühlen in Sequenz, wobei Kühlen durch Verändern des

Volumenstroms erfolgt. Durch das Kühlausgangssignal wird die Zu-

luftklappe sowohl für den Heiz- als auch für den Kühlbedarf geregelt.

Bei aktivierter Zwangslüftung wird das Kühlausgangssignal auf 100 %

gestellt, unabhängig vom eigentlichen Reglerstellsignal.

Heizen/Kühlen mit VAV-Regelung

Heizen und Kühlen werden nach dem gleichen Prinzip, wie oben,

mit VAV-Lüftung, geregelt. Es ist jedoch nicht möglich, die Klappe

zwangszuregeln. Für den Kühlausgang kann eine Mindestbegren-

zung konguriert werden, um eine minimale Grundlüftung für den

Raum sicherzustellen. Wenn Heizen aktiviert ist, kann für den Volu-

menstrom eine Maximalbegrenzung eingestellt werden. Wenn sich

die Heizung nicht im Zuluftkanal bendet und die Klappe bei Heizbe-

darf nicht geö󰀨net werden soll, müssen Sie die Maximalbegrenzung

so einstellen, dass sie gleich dem Grundvolumenstrom ist.

Umschaltfunktion

RC-DFO hat einen Change-Over-Eingang, der den Stellantrieb an

UO1 je nach Bedarf automatisch auf Heizen oder Kühlen umstellt. An

den Eingang kann ein Fühler vom Typ PT1000 angeschlossen und so

montiert werden, dass von ihm die Vorlauftemperatur des Fan-Coils

gemessen wird.

Die Ausgangsfunktion wird auf Heizen gestellt, wenn die Vorlauf-

temperatur 22 °C (WE) über-, und auf Kühlen, wenn sie 18 °C (WE)

unterschreitet.

Alternativ kann ein potentialfreier Kontakt verwendet werden. Ist

der Kontakt geö󰀨net, arbeitet der Regler mit der Heizfunktion. Bei

geschlossenem Kontakt ist die Kühlfunktion aktiv.

Um einen zufriedenstellenden Betrieb mit einem Fühler zu gewähr-

leisten, muss das System über kontinuierliche Primärkreislaufzirkula-

tion verfügen. Bei Nichtverwendung der Umschaltfunktion muss der

Eingang o󰀨en gelassen werden.

Betriebsart

Es gibt fünf verschiedene Betriebsmodi. Das Umschalten zwischen

den Modi erfolgt im Gerät.

Standby: Weder Heizen noch Kühlen sind innerhalb des Temperatur-

intervalls aktiv, welches von den einstellbaren Sollwerten (WE= Heiz-

sollwert -3 °C, Kühlsollwert +3 °C) gebildet wird.

Belegt: Die Raumtemperatur wird nach dem Sollwert Kühlen (WE =

24 °C) oder Sollwert Heizen (WS = 22 °C) geregelt.

Bypass: Der Regler wird durch einen Präsenzmelder oder einen

anderen angeschlossenen Kontakt geregelt. Durch Schließen wird

der Bypass aktiviert. Die Raumtemperatur wird wie im Betriebsmodus

„Belegt“ geregelt. Im Bypass-Modus wird auch die Zwangslüftung

geregelt. Die Rückstellung auf den voreingestellten Betriebsmodus

erfolgt nach einer bestimmten Zeit (WS = 10 Minuten) oder bei

Nicht-Belegung (kein Signal vom Präsenzmelder).

RC-DFO 16

Nicht belegt: Weder Heizen noch Kühlen sind innerhalb des einstell-

baren Temperaturintervalls mit kongurierbaren Min/Max-Begrenzungen

(WE Min = 15 °C, Max = 30 °C) aktiv. Dieser Modus wird aktiviert,

wenn die Präsenztaste länger als 5 Sekunden gedrückt wird.

Aus: Heizen und Kühlen sind nicht aktiv. Jedoch darf die Raum-

temperatur die eingestellte Mindesttemperatur (WE = 8 °C) nicht

unterschreiten. Dieser Modus wird bei o󰀨enem Fenster aktiviert (oder

wenn die Präsenztaste länger als 5 Sekunden gedrückt wird, sofern

das im Parametermenü zuvor konguriert wurde).

Voreingestellter Betriebsmodus

„Belegt“ ist der voreingestellte Betriebsmodus. Dieser Modus kann im

Parametermenü, Parameter 45, auf Standby umgestellt werden.

Präsenzmelder

Um das Umschalten zwischen Standard-Betriebsmodus und Bypass

vor Ort zu steuern, wird ein Präsenzmelder angeschlossen.

Sollwert

Im Belegt-Modus arbeitet der Regler mit einem Sollwert für Heizen

(WE = 22 °C) oder Kühlen (WE = 24 °C), der mit den Tasten ERHÖHEN

oder SENKEN geändert werden kann.

Mit der ERHÖHEN-Taste wird der aktuelle Sollwert in Schritten von

0,5 °C mit jedem Drücken bis zur Höchstgrenze (+3 °C) erhöht. Mit

der SENKEN-Taste wird der aktuelle Sollwert in Schritten von 0,5 °C

mit jedem Drücken bis zur Höchstgrenze (-3 °C) gesenkt.

Das Umschalten zwischen Heiz- und Kühlsollwert geschieht je nach

Heiz- und Kühlbedarf im Regler automatisch.

Auswahl Sollwert-Display, siehe Parameter 74.

Ventilatorregelung

Der RC-DFO besitzt einen Ventilatorschalter mit den folgenden

Positionen:

AUTO Automatische Regelung der Ventilatorstufe, um

die gewünschte Raumtemperatur zu halten.

0 Ventilator abgeschaltet.

I Niedrigste Stufe, manuelle Einstellung.

II Mittlere Stufe, manuelle Einstellung.

III Höchste Stufe, manuelle Einstellung.

Frostschutz

Unabhängig vom Betriebsmodus wird die Heizregelung zwangsein-

geschaltet, sobald die Raumtemperatur unter 8 °C (WS) fällt. Wenn

die Temperatur wieder über 8 °C liegt, wird automatisch zurück in den

Normalbetrieb geschaltet.

Kondensationsmelder

Bei Kondensation wird die Kühlregelung blockiert. Wenn keine

Kondensation mehr vorhanden ist, wird automatisch zurück in den

Normalbetrieb geschaltet.

Benutzung des Displays

Anzeigen

Im Display erscheinen folgende Anzeigen:

Präsenzanzeige

O󰀨enes Fenster

Innen-/Außen-

temperatur

Sollwert

Zwangslüftung

Veränderbarer Wert

Aktuelle Raum-

temperatur in °C mit

einer Kommastelle

KÜHL./HEIZ.: Zeigt an, ob der

Regler gemäß dem Heiz- oder

Kühlsollwert regelt

AUS: Nicht

belegt (zeigt

auch die

Temperatur)

oder Aus-

(nur AUS)

STANDBY: Stand-

by-Anzeige

SERVICE: Para-

meter einstellen

Ventilator

Automatik/

Manuell-Anzeige

für den Ventilator

Aktuelle Ventilatorstufe

(0, 1, 2, 3)

Tasten

Der RC-DFO hat folgende Tasten:

• Präsenztaste

Wird die Präsenztaste hingegen länger als 5 Sekunden gedrückt,

schaltet der Regler unabhängig vom aktuellen Betriebsmodus in den

Betriebsmodus Aus/Nicht belegt um. Welcher Betriebsmodus beim

Ausschalten aktiviert werden soll, Aus oder Nicht belegt, kann über

das Display konguriert werden. Die Werkseinstellung ist, dass Nicht

belegt aktiviert ist.

Wenn die Präsenztaste kürzer als 5 Sekunden gedrückt wird,

während der Regler ausgeschaltet oder im Standard-Betriebsmodus

ist, schaltet der Regler in den Betriebsmodus Bypass um. Wenn die

Präsenztaste kürzer als 5 Sekunden gedrückt wird, während der

Regler im Bypass-Modus ist, schaltet er in den Standard-Betriebs-

modus zurück. Der Zeitraum, den der Regler sonst vor Umschalten

im Bypass-Modus bleibt, kann eingestellt werden (WE = 2 Stunden).

• ERHÖHEN-Taste

• SENKEN-Taste

Parameter einstellen

Parameter ändern

Im Parametermenü können verschiedene Parameter eingestellt

werden. Die Parameterliste wird aufgerufen, indem die ERHÖHEN-

und SENKEN-TASTE ca. 5 Sekunden lang und danach zweimal die

ERHÖHEN-Taste gedrückt wird, bis SERVICE im Display erscheint.

Im Display erscheint zuerst nur Parameternummer 1. Mithilfe der

ERHÖHEN- und SENKEN-Tasten kann zwischen den Parametern

geblättert werden.

Wenn der gewünschte Parameter erscheint, Präsenztaste zum Aus-

wählen drücken. Anstatt der Parameter-Nummer erscheint die gegen-

wärtige Einstellung (Wert). Der Wert kann mit den ERHÖHEN- und

SENKEN-Tasten geändert werden. Wenn eine der Tasten gedrückt ge-

halten wird, wird der Wert nach und nach erhöht oder gesenkt, zuerst

langsam, und danach in 3er- und 4er-Schritten alle 2 bis 3 Sekunden.

Bestätigen/Rückstellen

Drücken Sie erneut die Präsenztaste, um einen Parameter zu bestäti-

gen und zu speichern. Im Display wird wieder die Parameternummer

angezeigt. Drücken Sie die ERHÖHEN und SENKEN-Taste kurz

gleichzeitig, um zum Ausgangswert zurückzukommen, d.h. der Wert,

bevor er geändert wurde. Der Ausgangswert wird wieder im Display

angezeigt.

Rückkehr zum normalen Display

Wenn ein Menü aufgerufen wurde, erscheint die normale Displayanzeige

automatisch wieder nach ca. einer Minute oder bei gleichzeitigem Drücken

der ERHÖHEN- und SENKEN-Taste.

Am Ende der Liste, nach dem letzten Parameter, steht „Exit“. Die Para-

meterliste kann ebenfalls verlassen werden, indem die Präsenztaste

bei „Exit“ gedrückt wird. Durch Drücken der ERHÖHEN-Taste wird zum

ersten, und mit der SENKEN-Taste zum letzten Parameter geblättert.

Parameternummer

Folgende Parameter können im Parametermenü geändert werden:

Para-

meter-

nummer

Beschreibung WE

1 Basissollwert Heizen 22 °C

2 Basissollwert Kühlen 24 °C

3 Neutrale Zone bei Standby.

SW Heizen = Basis-SW Heizen - 3.

SW Kühlen = Basis-SW Kühlen + 3.

3 °C

4 Sollwert Heizen bei Nicht belegt 15 °C

5 Sollwert Kühlen bei Nicht belegt 30 °C

6 Sollwert Frostschutz 8 °C

7 P-Band für Raumregler 10 °C

8 I-Zeit (s) für Raumregler 300 s

RC-DFO 17

9 Liegt die Temperatur am analogen Um-

schalteingang unterhalb dieser Temperatur,

wird die Regelung Kühlen aktiviert

10 Liegt die Temperatur am analogen Um-

schalteingang über dieser Temperatur, wird

die Regelung Heizen aktiviert

11 Regelmodi: 0 = Heizen, 1 = Heizen/Heizen,

2 = Heizen oder Kühlen über Change-Over,

3 = Heizen/Kühlen, 4 = Heizen/Kühlen mit

VAV-Regelung und Zwangslüftung, 5 = Hei-

zen/Kühlen mit VAV-Regelung, 6 = Kühlen,

7 = Kühlen/Kühlen

12 Dauer Bypass-Betrieb 120 Min

13 Ausschaltverzögerung bei Belegt/Nicht

belegt

10 Min

14 Einschaltverzögerung bei Belegt 0 Min

15 Art des an AI1 angeschlossenen Fühlers:

0 = Interner Fühler, 1 = Externer Raumfühler

16 Art des an UI1 angeschlossenen Fühlers:

0 = inaktiv, 1 = Change-Over digital,

2 = Change-Over analog

18 Art des an DI2 angeschlossenen Fühlers:

1 = Fensterkontakt, 2 = Kondensationsfühler

20 Funktion des Signals an UO1:

0 = Inaktiv, 1 = Thermischer Stellantrieb

Heizen, 2 = Inaktiv, 3 = Stellantrieb Heizen

0...10V, 4 = Inaktiv

21 Funktion des Signals an UO2:

0 = Inaktiv, 1 = Inaktiv, 2 = Thermischer

Kühlstellantrieb, 3 = Keiner, 4 = Kühlstell-

antrieb 0…10V

29 Stellsignal für Heizstellantrieb:

0 = 0…10 V, 1 = 2…10 V, 2 = 10…2 V,

3 = 10…0 V

30 Stellsignal für Kühlstellantrieb:

0 = 0…10 V, 1 = 2…10 V, 2 = 10…2 V,

3 = 10…0 V

31 Pulsdauer für Heizstellantrieb mit thermi-

schem Stellantrieb

60 s

32 Pulsdauer für Kühlstellantrieb mit thermi-

schem Stellantrieb

60 s

33-35 Keine Funktion für dieses Modell

36 Intervall (in Stunden) für Blockierschutz

Heizventil

37 Intervall (in Stunden) für Blockierschutz

Kühlventil

42 Wählen Sie, ob Sollwert oder Istwert im

Display angezeigt wird: 0 = Sollwert,

1 = Sollwert Heizen, 2 = Sollwert Kühlen,

3 = Mittelwert Sollwert Heizen/Kühlen,

4 = Nur Sollwertanpassung

43 Max. Sollwertanpassung nach oben 3 °C

44 Max. Sollwertanpassung nach unten 3 °C

45 Voreingestellter Betriebsmodus:

1 = Nicht belegt, 2 = Standby,

3 = Belegt. Zwangslüftung ist im Belegt-

Modus nicht eingestellt

46 Betriebsmodus nach Drücken

der Präsenztaste für 5 Sek:

0 = Aus, 1 = Nicht belegt. Zwangslüftung ist

im Belegt-Modus nicht eingestellt.

47 Keine Funktion für dieses Modell

48 Mindestzuluftrate am Kühlausgang mit Regel-

modus Heizen/Kühlen bei VAV-Regelung

49 Max. Zuluftrate am Kühlausgang mit Regel-

modus Heizen/Kühlen bei VAV-Regelung

und aktivierter Heizregelung

50 Konguration Ventilatorregelung:

0 = Keine Ansteuerung, 1 = Ansteuerung in

Abhängigkeit des Heizbedarfs, 2 = Ansteue-

rung in Abhängigkeit des Kühlbedarfs,

3 = Ansteuerung in Abhängigkeit des Heiz-

& Kühlbedarfs

51 Regelsignal in % für Start Ventilatorstufe 1

bei Regelung Heizen oder Kühlen

52 Regelsignal in % für Start Ventilatorstufe 2 60

53 Regelsignal in % für Start Ventilatorstufe 3 100

54 Hysterese für Ein-/Ausschalten der

Ventilatorstufen

55 Anzahl Ventilatorstufen 3

56 Fühlerkorrektur an AI1 0 °C

57 Fühlerkorrektur an UI1 0 °C

58 Temperaturkorrektur am eingebauten

Raumfühler

0 °C

59 Filterwert für analoge Temperatureingänge 0,2

60 NO/NG Digitaleingang 1: 0 = NO

(Normal o󰀨en), 1 = NG (Normal geschlossen)

61 NO/NG Digitaleingang 2: 0 = NO

(Normal o󰀨en), 1 = NG (Normal geschlossen)

62 NO/NG Universaleingang 1: 0 = NO

(Normal o󰀨en), 1 = NG (Normal geschlossen)

63 Hand/Automatik Stellsignal Heizen:

0 = Aus, 1 = Hand, 2 = Auto

64 Hand/Automatik Stellsignal Kühlen:

0 = Aus, 1 = Hand, 2 = Auto

65 Hand/Automatik Zwangslüftung: 0 = Aus,

1 = Ein, 2 = Auto. Kann z. B. von einem

zentralen System aus für z. B. Nachtkühlen

aktiviert werden

66 Hand/Automatik-Regelung Change-Over-

Modus:

0 = Regelung Heizen, 1 = Regelung Kühlen,

2 = Automatische Change-Over-Funktion,

je nach analogem Temperaturfühler oder

Digitaleingang

67 Ausgangssignal Heizen in Handbetrieb 0

68 Ausgangssignal Kühlen in Handbetrieb 0

69-72 Keine Funktion für dieses Modell

73 Auswahl Heizausgangssignal (NO/NG):

0= NG, 1 = NO

74 Anzeige während Sollwertanpassung:

0 = Im Display wird die Anpassung ange-

zeigt. 1 = Im Display wird der aktive SW+An-

passung angezeigt. HEIZEN oder KÜHLEN

erscheint, je nachdem, ob der Regler zum

Zeitpunkt der Eingabe nach Heiz- oder Kühl-

sollwert regelt. 2 = Im Display wird SW Hei-

zen+Anpassung angezeigt. 3 = Im Display

wird SW Kühlen+Anpassung angezeigt.

Dieses Produkt trägt das CE-Zeichen.

Mehr Information können Sie auf www.regincontrols.de nden.

Kontakt

Regin Controls Deutschland GmbH

Tel: +49 30 77 99 40, Fax: +49 30 77 99 479

www.regincontrols.de, [email protected]

Other manuals for REGIO RC-DFO

Table of contents

Languages:

Popular Thermostat manuals by other brands

LK Systems

LK Systems ICS-RF quick guide

Johnson Controls

Johnson Controls TEC3000 Series installation guide

Ringder

Ringder DTC-120 user manual

White Rodgers

White Rodgers 1F87-251 Installation and operation instructions

EUROSTER

EUROSTER 2006TXRXG Installation and operation manual

Beretta

Beretta HRT-176WS Installation and User Instruction

Lauda

Lauda Proline RP 845 C operating instructions

Heatmiser

Heatmiser DT operating instructions

Quintex

Quintex IRM2Ex Series operating manual

Imit

Imit Duo Plus instruction manual

Aube Technologies

Aube Technologies TH104PLUS user guide

Honeywell Home

Honeywell Home T87N owner's manual

SUNRAY

SUNRAY SRT8 operating instructions

Link

Link ZZON2PNLA200ZA installation guide

Smart temp

Smart temp FMT24-HC22 operating instructions

UPM

UPM HTM311A owner's manual

domat

domat UI90 Series manual

LATICRETE

LATICRETE STRATA_HEAT 0804-0403 Series quick start guide

Regin REGIO RC-DFO User manual

Popular Thermostat manuals by other brands
