Regin RCFM-230D User manual

INSTRUCTION
RCFM-230D 1
i
Consult documentation in all cases where this symbol
is used, in order to nd out the nature of the potential
hazards and any actions to be taken.
Instruction for products with software version
1.4. Read this instruction before installation and
wiring of the product.
RCFM-230D
Room thermostat for controlling fan-coil units
RCFM-230D is a room thermostat intended for controlling fan-coil
heaters/coolers with on/o󰀨, thermostat function. Installation is directly
on the wall or on an electrical connection box. The thermostat does
not have a communication connection. The fan can be set to one of
three speeds.
RCFM-230D has change-over function and should be used for 2-pipe
systems.
Technical data
Supply voltage 230 V AC ±10 %, 50/60 Hz
Power consumption < 3 W
Ambient temperature 0...50°C
Ambient humidity Max 90 % RH
Storage temperature -20...+70°C
Built-in temperature sensor NTC type, range 0...50°C
Inputs Refer to connection illustrations and
table below
Outputs Relays for fan control, 230 V AC, 3 A
DO4 for actuators, Triac, 230 V AC,
max. 300 mA (3 A initially)
Terminal blocks Lift type (maximum cable area 2.1 mm2)
Protection class IP20
Pollution degree 2
Overvoltage category 3
Material casing Polycarbonate, PC
Dimensions 102 x 120 x 29 mm
Installation
Place the thermostat in a location that has a temperature representative
for the room. A suitable location is approx. 1.6 m above oor level in a
place with unobstructed air circulation.

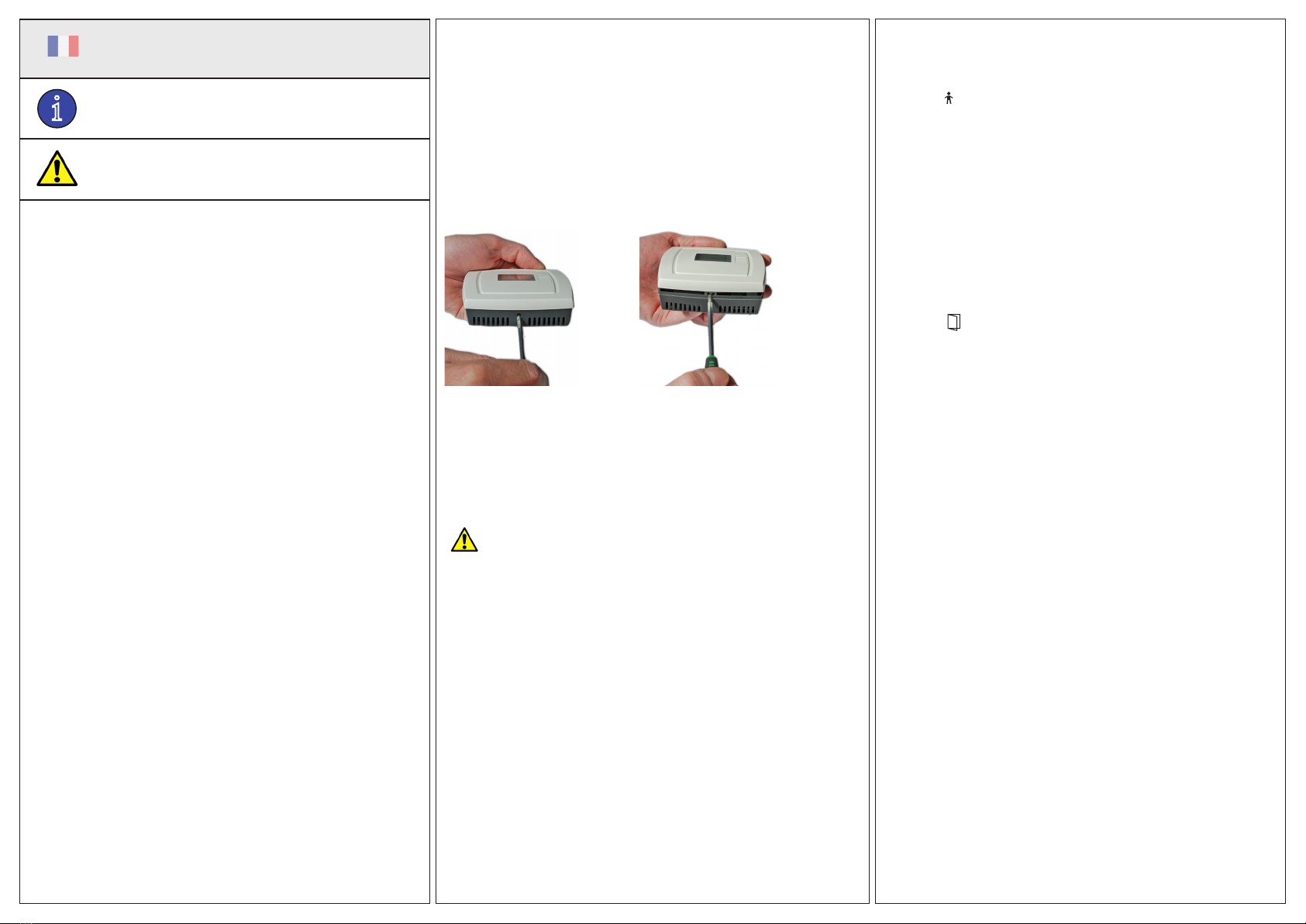

Depress the locking tab in the upper edge of the thermostat with a
screwdriver. Carefully turn the screwdriver until the bottom plate and the
electronics unit are slightly separated (see gure 1). Then use the cutout
that becomes visible in the edge of the bottom plate to open the upper
edge completely (see gure 2). Do the same thing in the lower edge of the
thermostat.
Figure 1 Figure 2
Lift the electronics unit up from the bottom plate. The bottom plate with
terminals has a number of hole combinations. Select suitable holes and
fasten the bottom plate on the wall or connection box, so that the arrows
on the bottom plate point upwards. Do not tighten the screws too hard!
Disconnection
RCFM-230D should be connected to a switch or circuit breaker in the
building installation. This switch should be in close proximity to the ther-
mostat and within easy reach of the operator, and should be marked as
the disconnecting device for the equipment.
Always use the circuit breaker to disconnect the thermostat from the
mains supply during maintenance of the fan-coil and actuators.
Settings
Control modes
RCFM-230D has, via a button on the thermostat, seasonal switch-
ing between heating and cooling (change-over, see below). Cascade
control and min/max limitation of the supply air is also possible.
Change-over function
RCFM-230D has a function for change-over via the M button on the
thermostat. By pressing the M button, you choose whether output
DO4 should operate with heating or cooling function.
Operating mode
There are four di󰀨erent operating modes. Switching between these
modes is performed locally.
Comfort: is shown in the display. Heating and cooling have a
smaller neutral zone NZC. Switching between Comfort/Economy and
O󰀨 is done via the fan button. Comfort/Economy is selected via the
parameter list and can be controlled by input DI.
Economy (Standby): “Standby” is shown in the display. The heat-
ing and cooling setpoints are freely adjustable. Factory settings:
heating=15°C, cooling=30°C.
O: The thermostat does not heat or cool and the fan stops (unless
mould protection has been selected, in which case the fan will still
run).
Window: is shown in the display, the thermostat is o󰀨 and the fan
stops (unless mould protection is active, in which case the fan will run
in this mode as well). The window contact is connected to the DI and
must be congured.
Occupancy detection/window contact
Parameter 3 determines if the DI is window contact input or
occupancy detection input. An occupancy detector can be connected
to the DI in order to switch between Comfort and Economy mode.
Setpoint
The setpoint displacement is set using the INCREASE and DE-
CREASE buttons. Parameter 24 determines what is shown in the
display. Refer to the parameter list for details. The basic setpoint is
set via parameter 64.
7434N
APR 16
EN

RCFM-230D 2
Fan control
The fan can be controlled via RCFM-230D with the following modes:
Low speed, Medium speed, High speed, Auto, O󰀨. The current fan
speed in the Auto mode depends on the deviation between the room
temperature and the controlling setpoint.
When using automatic control, ”AUTO” is shown in the display.
The number of fan speed steps can be selected via parameter 30. If
the parameter is set to 1, the rst fan speed step will be used for fan
control.
Via parameter 31, it is possible to set the fan to the lowest speed
level when Auto mode is selected. If this parameter is set to 1, the fan
will run in all operating modes except O󰀨 and Window (unless mould
protection is active, in which case the fan will run in these modes as
well). Fan kickstart can be utilised. The fan will then run at 100 % for
a set time when starting up (0...10 seconds).
Manual control of the fan speed
By pressing the fan button, you change the fan speed according to
the sequence IàIIàIIIàAUTOàOFF. When using manual control,
”MAN” is shown in the display.
If the fan has been congured not to be a󰀨ected by the heating or
cooling demand, ”AUTO” will not be shown when pressing the fan
button.
Blocking of manual fan control
When the fan has been congured not to run via parameter 25, it is
possible to also prevent it from being controlled manually. Activation
takes place via parameter 66.
Example: If the fan is congured to run only during cooling demand
and this function has been activated, it will not be controllable during
heating demand.
Indications
The display has the following indications:
HEAT Heating control
COOL Cooling control
The open window symbol is shown if this function has
been congured and a window is open.
OFF The thermostat does not heat or cool
Blocking of buttons
The buttons of the thermostat can be blocked in order to prevent the
settings from being changed by unauthorized individuals. It is possible
to either block only some buttons or, if desired, all of them. Activation
takes place via parameter 65.
The INCREASE and DECREASE button combination will always
remain active in order for the conguration menu to be reachable.
Shutting o󰀨 the thermostat
By pressing the fan button, you switch between the di󰀨erent fan speeds.
In the O󰀨 mode, the thermostat’s other functions are shut o󰀨.
Parameter list
When the thermostat is in Comfort mode or Window mode, di󰀨erent
parameter values can be set in a parameter list.
Hold the INCREASE and DECREASE buttons depressed simultaneously
for about 5 seconds until the Service symbol is displayed and then press
the INCREASE button twice.
First the display will show parameter 1. Use the INCREASE and DE-
CREASE buttons to scroll between the parameters and press the fan
button to select the desired parameter. The parameter number will then
be replaced by the parameter value. The value can be changed using the
INCREASE and DECREASE buttons. If a button is held depressed the
value will start scrolling, rst slowly and then with increasing speed.
To exit the parameter list and go back to the basic display, press the
INCREASE button until “EXIT” is shown (one step before parameter 1)
and press the fan button. You can also exit the parameter list by pressing
down the INCREASE and DECREASE buttons simultaneously.
Parameters
The following parameters can be changed in the parameter list.
Nº = parameter number
FS = factory setting
NO = normally open
NC = normally closed
Nº Description FS
1 Control mode:
2=2-pipe system
3=4-pipe system (not used for this model)
4=Electric heater (not used for this model)
2
2Not used for this model
3Operating mode when activating digital input 1:
0=Economy mode (occupancy detector)
1=O󰀨 mode (window contact)
0
4Mould protection:
0=Not active
1=Active (fan never stops)
0
5 Deadband at Comfort mode. If the deadband is
2 K, the heating setpoint is equal to the setpoint
minus 1 and the cooling setpoint is equal to the
setpoint plus 1.
2 K
6 Heating setpoint when unoccupied. 15°C
Nº Description FS
7 Cooling setpoint when unoccupied. 30°C
8-9 Not used for this model
10 Hysteresis (ΔT). 1 K
11 Switch o󰀨 timer for Comfort mode. 0 min
12 Switch on delay for Comfort mode. 0 min
13 Sensor connected to AI1:
0=Internal sensor, 1=External room sensor,
11=Supply air limitation sensor
0
14-
21
Not used for this model
22 Time in hours between exercise of heating actua-
tor.
23
23 Time in hours between exercise of cooling actua-
tor.
23
24 Setpoint or actual value shown in the display:
0=Actual, setpoint when changing the setpoint,
1=Actual value, setpoint adjustment when setpoint
adjustment is altered, 2=Setpoint, 3=Only the
setpoint adjustment
2
25 Conguration of fan control:
0=No control, 1=The fan is controlled by the heat-
ing requirement, 2=The fan is controlled by the
cooling requirement, 3=The fan is controlled by
the heating and cooling requirement
When using an electric heater, this parameter
should only be set to 1 or 3, or the heater may be
overheated.
3
26-
29
Not used for this model
30 Number of fan speeds. 3
31 Fan speed in the Auto mode:
0=The fan speed follows the cooling/heating
output, 1=The fan speed is minimum limited to
the lowest speed
1
32 Temperature compensation on AI1. 0 K
33 Temperature compensation for the internal room
sensor.
0 K
34 Highest permitted setpoint o󰀨set upwards. Set-
table value=0...13 K. Starting point=22°C.
13 K
35 Highest permitted setpoint o󰀨set downwards. Set-
table value=0...17 K. Starting point=22°C.
17 K

RCFM-230D 3
Nº Description FS
36 NO/NC digital input 1:
0=NO, 1=NC
0
37 NO/NC universal input 1:
0=NO, 1=NC
0
38 NO/NC digital output 4:
0=NO, 1=NC
1
39 NO/NC digital output 5:
0=NO, 1=NC
1
40 Manual/Auto heating output signal:
0=O󰀨, 1=Manual, 2=Auto
2
41 Manual/Auto cooling output signal:
0=O󰀨, 1=Manual, 2=Auto
2
42 Heating output signal in manual mode. 0
43 Cooling output signal in manual mode. 0
44 Model -
45 Version Major -
46 Version Minor -
47 Released or beta version. -
48 Revision -
49 Display backlight low. 10
50 Display backlight high. 30
51-
63
Not used for this model
64 Basic setpoint. Settable value=5...50°C. 22°C
65 Settings, active buttons RCFM:
0 = No active buttons
1 = Only fan button active
2 = Only INCREASE/DECREASE buttons active
3 = INCREASE/DECREASE and fan buttons
active
4 = Only M button active
5 = Fan and M buttons active
6 = INCREASE/DECREASE and M buttons active
7 = All buttons active
7
66 Function to prevent user from setting manual fan
speed if fan should not run due to cooling/heating
output according to parameter 25.
0 = Not active
1 = Active
0
Nº Description FS
67 Not used in this model -
68 Not used in this model -
69 Fan kickstart. The fan will then run at 100 % for a
set time when starting up (0...10 seconds).
0 s
70 Supply air temperature max limitation for cascade
control and heating control
35°C
71 Supply air temperature min limitation for cascade
control and heating control
24°C
72 Supply air temperature max limitation for cascade
control and cooling control
24°C
73 Supply air temperature min limitation for cascade
control and cooling control
12°C
74 Cascade factor between room controller and sup-
ply air controller
3°C
75 Frost protection temperature for supply air when
supply air temperature limitation is active
8°C
76 Activate supply air temperature limitation for:
0 = Heating control
1 = Cooling control
2 = Both heating and cooling control
1
Wiring
10 20 30
LOGIC
40 50
POWER
Figure 4: Bottom plate connections
Figure 5: Connection diagram
Nº Port Type Description
10 L 230 V AC Line Power supply
11 -Not connected
12 N 230 V AC Neutral Power supply (internally con-
nected to terminal 13)
13 N Fan-coil common /
230 V AC Neutral
Common fan-coil connec-
tor (internally connected to
terminal 12)
20 DO1 Fan-coil output 1
for fan control
Relay, 230 V AC*, 3 A
21 DO2 Fan-coil output 2
for fan control
Relay, 230 V AC*, 3 A
22 DO3 Fan-coil output 3
for fan control
Relay, 230 V AC*, 3 A
30 - Not connected
31 DO4 Digital output 4 for
heating/cooling
Digital output. 230 V AC, max
300 mA. Max 2 A during 20
ms.
32 CDO45 Common DO4 & 5 Common connection for
digital outputs 4 and 5
33 - Not connected

RCFM-230D 4
Rumstermostat för styrning av fan-coil-enheter
RCFM-230D är en rumstermostat avsedd att styra fan-coil-värmare/kylare
med till/från, termostatfunktion. Montage sker direkt på vägg eller eldosa.
Termostaten har ej kommunikationsanslutning.
Fläkthastigheten kan regleras i tre steg.
RCFM-230D har change-over-funktion och ska användas för 2-rörssys-
tem.
Tekniska data
Matningsspänning 230 V AC ±10 %, 50/60 Hz
Egenförbrukning < 3 W
Omgivningstemperatur 0...50°C
Omgivande fuktighet Max 90 % RH
Lagringstemperatur -20...+70°C
Inbyggd temperaturgivare Typ NTC, mätområde 0...50°C
Ingångar Se inkopplingsbilder och tabell nedan
Utgångar Reläer för äktstyrning, 230 V AC, 3 A
DO4 för ställdon, Triac, 230 V AC,
max. 300 mA (3 A initialt)
Skruvplint Av hisstyp för kabelarea max 2,1 mm2
Skyddsklass IP20
Nedsmutsningsgrad 2
Överspänningskategori 3
Material hölje Polycarbonat, PC
Mått 102 x 120 x 29 mm
Installation
Montera termostaten på en plats med för rummet representativ tempera-
tur. Lämplig placering är ca 1,6 m över golvet, utan omgivande hinder för
luftcirkulation.
Tryck in låshaken i överkanten av termostaten med en skruvmejsel. Vrid
försiktigt på mejseln tills bottenplattan och elektronikenheten delar något
på sig (se gur 1). Använd sedan det hack som blir synligt i kanten av
bottenplattan för att öppna överkanten helt (se gur 2). Gör samma sak i
underkanten av termostaten.
Figur 1 Figur 2
Lyft ur elektronikenheten ur bottenplattan. Bottenplattan med
anslutningskontakter har ett antal hålbilder. Välj passande hålbild
och skruva fast bottenplattan på vägg eller eldosa, så att pilarna i bot-
tenplattan pekar upp. Dra inte skruvarna för hårt!
Frånskiljning
RCFM-230D ska kopplas till en säkerhetsbrytare/arbetsbrytare för att
termostaten ska kunna göras spänningslös. Denna brytare ska mon-
teras i termostatens närhet och lätt kunna nås av operatören. Den ska
tydligt märkas som brytare för termostaten.
RCFM-230D måste alltid göras spänningslös vid underhåll på fan-
coil-enheten och ställdonen.
Inställningar
Reglerfall
RCFM-230D har, via en knapp på termostaten, säsongsvis omställn-
ing mellan värme och kyla (change-over, se nedan). Kaskadreglering
och min-/max- begränsning av tilluften är möjlig.
Change-over-funktion
RCFM-230D har funktion för change-over via M-knappen på termo-
staten. Vid tryck på M-knappen väljs om utgång DO4 ska verka med
värme- eller kylfunktion.
Driftlägen
Det nns fyra olika driftlägen. Omkopplingen mellan dessa lägen sker
lokalt.
Komfort: visas i displayen. Värme och kyla har en något mindre
neutralzon NZC. Växling mellan Komfort/Ekonomi och Från görs med
äktknappen. Komfort/Ekonomi väljs via parameterlistan och kan
Nº Port Type Description
40 DI Digital input Potential-free window contact
or occupancy contact. Con-
gurable for NO/NC.
41 0 V Analogue ground
42 AI Analogue input External PT1000 room sen-
sor instead of the internal
NTC or supply air sensor for
min/max
limitation and cascade
control.
43 - Not connected
44 0 V Analogue ground
50 -Not connected
51 -Not connected
52 -Not connected
53 -Reserved for future use
54 -Reserved for future use
*The sum of the current through DO1-DO3 is protected by a fuse
This product carries the CE mark.
For more information, see www.regincontrols.com.
Contact
AB Regin, Box 116, 428 22 Kållered, Sweden
Tel: [phone], Fax: [phone]
www.regincontrols.com, [email protected]
iInstruktion för produkter med mjukvaruversion 1.4.
Läs denna instruktion innan produkten monteras
och ansluts.
INSTRUKTION
RCFM-230D
Följ alltid de anvisade säkerhetsföreskrifterna i
dokumentationen för att förebygga risken för brand,
elstöt och personskador
SV

RCFM-230D 5
styras av ingång DI.
Ekonomi (Standby): “Standby” visas i displayen. Värme och kyla har
fritt ställbara börvärden. Fabriksinställningar: värme=15°C, kyla=30°C.
Från: Termostaten varken värmer eller kyler och äkten stannar (föru-
tom om mögelskydd har valts, då fortsätter äkten att gå).
Fönster: visas i displayen, termostaten är i frånslaget läge och
äkten stannar (förutom om mögelskydd har valts, då fortsätter äk-
ten att gå). Fönsterkontakten ansluts till DI och måste kongureras.
Närvarostyrning/fönsterkontakt
Parameter 3 avgör om DI är ingång för fönsterkontakt eller närvaro-
detektor. En närvarodetektor kan anslutas till DI för växling mellan
Komfort- och Ekonomiläge.
Börvärde
Börvärdesförskjutningen ställs med ÖKA- och MINSKA-knapparna.
Parameter 24 bestämmer vad som visas i displayen. Grundbörvärdet
anges via parameter 64.
Fläktstyrning
Det går att styra äkten med RCFM-230D till följande lägen: Låg
hastighet, Medelhastighet, Hög hastighet, Auto, Från. Fläktens
aktuella hastighet i Autoläget bestäms av skillnaden mellan rums-
temperatur och börvärde.
Vid automatisk styrning visas ”AUTO” i displayen.
Antalet äktsteg väljs via parameter 30. Om parametern sätts till 1
kommer det första äktsteget att användas för äktstyrning.
Via parameter 31 kan man minimumbegränsa äkthastigheten i
Autoläget. Om denna parameter sätts till 1 kommer äkten att gå i alla
driftlägen utom Från och Fönster (förutom om mögelskydd har valts,
då går äkten även i dessa lägen). Kickstart av äkt kan användas.
Fläkten går då 100 % vid uppstart under inställd tid (0...10 sekunder).
Handstyrning av äkthastighet
Vid tryck på äktknappen ändras äkthastigheten enligt sekvensen
IàIIàIIIàAUTOàFRÅN. Vid handstyrning visas ”MAN” i displayen.
Om äkten är kongurerad till att inte påverkas av värme- eller kyl-
behovet kommer valet ”AUTO” inte att visas vid tryck på äktknappen.
Blockering av handstyrning av äkt
När äkten via parameter 25 har kongurerats till att inte gå är det
möjligt att förhindra den från att manövreras manuellt. Aktiveringen
sker via parameter 66.
Exempel: Om äkten är kongurerad att gå enbart vid kylbehov
kommer den inte att kunna manövreras vid värmebehov om denna
funktion har aktiverats.
Indikeringar
Displayen har följande indikeringar:
HEAT Värmeutstyrning
COOL Kylutstyrning
Symbolen för öppet fönster visas om funktionen har
kongurerats och ett fönster är öppet.
OFF Termostaten varken värmer eller kyler
Blockering av knappar
Det nns möjlighet att blockera knapparna för att hindra obehöriga att
ställa om regulatorn. Antingen kan endast vissa knappar blockeras eller,
om så önskas, samtliga. Detta görs via parameter 65.
Kombinationen ÖKA-/MINSKA-knapp kommer alltid att vara aktiv för att
man ska kunna nå kongureringsmenyn.
Avstängning av termostaten
Genom att trycka på äktknappen växlar man mellan de olika äkt-
hastigheterna. Frånläget innebär att termostatens övriga funktioner är
avstängda.
Parameterlista
När termostaten benner sig i Komfort- eller Fönsterläge går det att ställa
in olika parametervärden i en parameterlista.
Tryck på ÖKA- och MINSKA-knapparna samtidigt under ca 5 sekunder
tills servicesymbolen visas och tryck därefter på ÖKA-knappen två
gånger.
I parameterlistan visas först bara ett parameternummer (1, 2, 3 osv).
Använd ÖKA- och MINSKA-knapparna för att bläddra mellan parame-
trarna och tryck på äktknappen för att välja önskad parameter. Värdet på
parametern visas då och parameternumret försvinner. Värdet på parame-
tern kan nu ändras med ÖKA- och MINSKA-knapparna. Håller man en av
dessa knappar intryckt ändras värdet i displayen först långsamt. Därefter
ökas ändringshastigheten.
För att lämna parameterlistan och komma till grunddisplayen går man
tillbaka i listan tills “EXIT” visas (ett steg före parameter 1) och trycker på
äktknappen. Det går även att trycka på ÖKA- och MINSKA-knapparna
samtidigt för att lämna parameterlistan.
Parametrar
Följande parametrar är ändringsbara i parameterlistan.
Nº = parameternummer
FI = fabriksinställning
NO = normalt öppen
NC = normalt stängd
Nº Beskrivning FI
1 Reglerfall:
2=2-rörssystem
3=4-rörssystem (används ej för denna modell)
4=Elvärmare (används ej för denna modell)
2
2Används ej för denna modell -
3Driftläge vid aktivering av digital ingång 1:
0=Ekonomiläge (närvarogivare)
1=Frånläge (fönsterkontakt)
0
4Mögelskydd:
0=Ej aktivt
1=Aktivt (äkten stannar aldrig)
0
5 Dödband vid Komfortläge. Om dödbandet är
2 K så är värmebörvärdet lika med börvärdet
minus 1 och kylbörvärdet lika med börvärdet
plus 1.
2 K
6 Värmebörvärde vid frånvaro 15°C
7 Kylbörvärde vid frånvaro 30°C
8-9 Används ej för denna modell -
10 Hysteres (ΔT) 1 K
11 Frånslagstimer för Komfortläge 0 min
12 Tillslagsfördröjning för Komfortläge 0 min
13 Givare ansluten till AI1:
0=Intern givare, 1=Extern rumsgivare,
11=Begränsningsgivare för tilluft
0
14-21 Används ej för denna modell
22 Tid i timmar mellan motionering av värmeställ-
don
23
23 Tid i timmar mellan motionering av kylställdon 23
24 Visning av börvärde eller ärvärde i displayen:
0=Ärvärde, börvärde när börvärdet ändras,
1=Ärvärde, börvärdesjustering när börvärd-
esjusteringen ändras, 2=Börvärde, 3=Endast
börvärdesjustering
2
25 Kongurering av äktstyrning:
0=Ingen styrning, 1=Fläkten styrs av värmebe-
hovet, 2=Fläkten styrs av kylbehovet, 3=Fläkten
styrs både av värme- och kylbehovet
Vid användning av en elvärmare ska denna
parameter endast sättas till 1 eller 3, annars
nns det risk att värmaren överhettas.
3
26-29 Används ej för denna modell -

RCFM-230D 6
Nº Beskrivning FI
30 Antal äkthastigheter. 3
31 Fläkthastighet i Autoläge:
0=Fläkthastigheten följer utstyrningen av
kyla/värme, 1=Fläkthastigheten minbegrän-
sas till den lägsta hastigheten
1
32 Temperaturkompensation på AI1 0 K
33 Temperaturkompensation på intern rumsgivare 0 K
34 Högsta tillåtna börvärdesförskjutning uppåt.
Inställbart värde=0...13 K. Startpunkt=22°C.
13 K
35 Högsta tillåtna börvärdesförskjutning nedåt.
Inställbart värde=0...17 K. Startpunkt=22°C.
17 K
36 NO/NC digital ingång 1:
0=NO, 1=NC
0
37 NO/NC universell ingång 1:
0=NO, 1=NC
0
38 NO/NC digital utgång 4:
0=NO, 1=NC
1
39 NO/NC digital utgång 5:
0=NO, 1=NC
1
40 Manuell/Auto värmeutsignal: 0=Från, 1=Ma-
nuell, 2=Auto
2
41 Manuell/Auto kylutsignal: 0=Från, 1=Manuell,
2=Auto
2
42 Värmeutsignal i manuellt läge 0
43 Kylutsignal i manuellt läge 0
44 Modell -
45 Huvudversion -
46 Delversion -
47 Lanserad eller betaversion -
48 Revision -
49 Dimmad bakgrundsbelysning, display 10
50 Tänd bakgrundsbelysning, display 30
51-63 Används ej för denna modell
64 Grundbörvärde. Inställbart värde=5...50°C. 22°C
Nº Beskrivning FI
65 Inställning, aktiva knappar:
0 = Inga aktiva knappar
1 = Bara äktknapp aktiv
2 = Bara ÖKA-/MINSKA-knappar aktiva
3 = ÖKA-/MINSKA- och äktknapp aktiva
4 = Bara M-knapp aktiv
5 = Fläkt- och M-knappar aktiva
6 = ÖKA-/MINSKA- och M-knappar aktiva
7 = Alla knappar aktiva
7
66 Funktion för att förhindra användare från att
ställa in manuell äkthastighet om äkten
inte ska gå p.g.a. kyl-/värmeutstyrning enligt
parameter 25.
0 = Ej aktiv
1 = Aktiv
0
67 Används ej för denna modell -
68 Används ej för denna modell -
69 Kickstart av äkt. Fläkten går då 100 % vid
uppstart under inställd tid (0...10 sekunder).
0 s
70 Maxbegränsning för tilluftstemperatur vid
kaskadreglering och värmereglering
35°C
71 Minbegränsning för tilluftstemperatur vid
kaskadreglering och värmereglering
24°C
72 Maxbegränsning för tilluftstemperatur vid
kaskadreglering och kylreglering
24°C
73 Minbegränsning för tilluftstemperatur vid
kaskadreglering och kylreglering
12°C
74 Kaskadfaktor mellan rumsregulator och till-
luftsregulator
3°C
75 Frysskyddstemperatur för tilluft när begräns-
ning av tilluftstemperatur är aktiv
8°C
76 Aktivera begränsning av tilluftstemperatur för:
0 = Värmereglering
1 = Kylreglering
2 = Både värme- och kylreglering
1
Inkoppling
10 20 30
LOGIC
40 50
POWER
Figur 3: Anslutningar i bottenplattan
Figur 4: Inkopplingsschema

RCFM-230D 7
Nº Port Typ Beskrivning
10 L 230 V AC Line Matningsspänning
11 -Ej ansluten
12 N 230 V AC Neutral Matningsspänning (internt
kopplad till plint 13)
13 N Gemensam fan-
coil / 230 V AC
Neutral
Gemensam kontakt för fan-
coil (internt kopplad till plint
12)
20 DO1 Fan-coil-utgång 1
för äktstyrning
Relä, 230 V AC*, 3 A
21 DO2 Fan-coil-utgång 2
för äktstyrning
Relä, 230 V AC*, 3 A
22 DO3 Fan-coil-utgång 3
för äktstyrning
Relä, 230 V AC*, 3 A
30 - Ej ansluten
31 DO4 Digital utgång
4 för värme/kyl-
signal
Digital utgång. 230 V AC,
max 300 mA. Max 2 A under
20 ms.
32 CDO45 Gemensam DO4
& 5
Gemensam anslutning för
digital utgång 4 och 5
33 - Ej ansluten
40 DI Digital ingång Potentialfri fönsterkontakt el-
ler närvarokontakt. Kongur-
erbar för NO/NC.
41 0 V Analog jord
42 AI Analog ingång Extern PT1000 rumsgivare
istället för intern NTC eller
tilluftsgivare för min-/max-be-
gränsning och kaskadregler-
ing.
43 - Ej ansluten
44 0 V Analog jord
50 -Ej ansluten
51 -Ej ansluten
52 -Ej ansluten
53 -Reserverad för framtida användning
54 -Reserverad för framtida användning
*Summan av strömmen genom DO1-DO3 skyddas av en säkring
Den här produkten är CE-märkt.
För mer information, se www.regincontrols.com.
Teknisk support
Teknisk hjälp och råd på telefon: [phone]
Kontakt
AB Regin, Box 116, 428 22 Kållered
Tel: [phone], Fax: [phone]
www.regincontrols.com, [email protected]
ANLEITUNG
i
Anleitung für Produkte mit Softwarestand 1.4 und
neuer.Diese Montageanleitung vor Installation und
Anschluss des Produktes bitte durchlesen.
Dieses Symbol macht auf eventuelle Gefahren bei der
Handhabung des Produkts und in der Dokumentation
nachzulesende Maßnahmen aufmerksam.
DE RCFM-230D
Raumthermostat für Fan-Coil-Anlagen
RCFM-230D ist ein Raumthermostat für die Regelung von Fan-Coils
(Erhitzer/Kühler) mit 2-Punkt Ansteuerung und Thermostatfunktion.
Die Montage erfolgt direkt an die Wand oder an eine Anschlussdose.
Der Thermostat hat keine Kommunikation. Für Ventilatoren sind drei
Stufen einstellbar.
RCFM-230D hat eine Change-Over-Funktion und kann in 2-Rohr-
Systemen eingesetzt werden.
Technische Daten
Versorgungsspannung 230 V AC ± 10 %, 50/60 Hz
Leistungsaufnahme < 3 W
Umgebungstemperatur 0...50 °C
Umgebungsfeuchte Max. 90 % rF
Lagerungstemperatur -20...+70 °C
Eingebauter Temperaturfühler NTC Typ, Temperaturbereich
0...50°C
Eingänge Siehe Anschluss-Abbildungen
und Tabelle unten
Ausgänge Relais für Ventilatorregelung,
230 V AC, 3 A DO4 für Stellan-
triebe, Triac, 230 V AC, max.
300 mA (anfangs 3 A)
Klemmleisten Lift-Typ (max. Kabelquerschnitt
2,1 mm2)
Schutzart IP20
Schadsto󰀨belastungsgrad 2
Überspannungskategorie 3
Material, Gehäuse Polycarbonat, PC
Maße 102 x 120 x 29 mm
Montage
Der Thermostat muss an einem Ort montiert werden, an dem die
Temperatur der des Raumes entspricht. Ein geeigneter Ort dafür wäre
in ca. 1,6 m Höhe über dem Boden an einer Stelle mit ungehinderter
Luftzirkulation.

RCFM-230D 8
Verschlusshaken an der oberen Kante des Thermostats mit einem
Schraubendreher eindrücken. Schraubendreher vorsichtig drehen, bis
sich die Abdeckung ein wenig vom Sockel löst. (Siehe Abb. 1) Danach
mit Hilfe der Kerbe, die sichtbar wird, die Abdeckung an der oberen
Kante gänzlich lösen (Siehe Abb.2). Vorgang an der unteren Kante
wiederholen.
Abb.1 Abb. 2
Danach das Regler-Innenleben aus dem Sockel lösen. Der Sockel mit
den Klemmen ist mit mehreren Aussparungen versehen. Für die Mon-
tage gewünschte Befestigungsbohrungen wählen und Sockel so an
Wand oder auf Anschlussdose befestigen, dass die Pfeilmarkierungen
nach oben zeigen. Ziehen Sie die Schrauben nicht zu fest an!
Netztrennung
RCFM-230D muss bei Montage an einen Schutzschalter angeschlos-
sen werden. Dieser Schalter muss sich in unmittelbarer Nähe des
Thermostats benden, leicht zugänglich und als Trennschalter für die
Anlage gekennzeichnet sein.
Bei Wartungsarbeiten an Fan-Coil und Stellantrieben ist der Thermo-
stat grundsätzlich mit Hilfe des Schutzschalters von der Versorgungs-
spannung zu trennen.
Einstellungen
Regelmodi
Jahreszeitliches Umschalten zwischen Heizen und Kühlen (Change-
Over, siehe unten) ist mit Hilfe der Taste auf dem Thermostat möglich.
Abluft-Zuluft-Kaskade und Min.-/Max.-Begrenzung der Zuluft sind
ebenfalls möglich.
Umschaltfunktion
Die Change-Over-Funktion des RCFM-230D kann mit Hilfe der M-
Taste auf dem Thermostat eingestellt werden. Durch Betätigung der
M-Taste wird gewählt, ob DO4 mit Heiz- oder Kühlfunktion betrieben
werden soll.
Betriebsart
Es gibt vier verschiedene Betriebsmodi. Das Umschalten zwischen den
Modi erfolgt im Gerät.
Komfort: wird im Display angezeigt. Die neutrale Zone (NZC) zwi-
schen der Aktivierung von Heizen und Kühlen ist klein. Das Umschalten
zwischen Komfort/Eco und Abschaltbetrieb erfolgt mittels Ventilatortaste.
Komfort/Eco wird mittels Parameterliste gewählt und durch Eingang DI
geregelt.
Eco (Standby): Im Display wird „Standby” angezeigt. Die Sollwerte für
Heiz- und Kühlbeginn sind beliebig einstellbar. Werkseinstellungen: Hei-
zen = 15° C, Kühlen = 30 °C.
O (Abschaltbetrieb): Weder Heizen noch Kühlen ist aktiv und der Venti-
lator ist ausgeschaltet, (außer, die Schimmelschutzfunktion ist kongu-
riert. In diesem Fall ist der Ventilator weiterhin in Betrieb).
Fenster: Im Display wird angezeigt. Das Thermostat ist ausgeschaltet
und der Ventilator stoppt (Ausnahme: Wenn die Schimmelschutzfunktion
konguriert ist, läuft der Ventilator weiter). Der Fensterkontakt ist an den
DI anzuschließen und muss konguriert werden.
Präsenzmelder/ Fensterkontakt
Mit Parameter 3 wird gewählt, ob der DI als Eingang für Fensterkontakt
oder Präsenzmelder verwendet wird. Ein Präsenzmelder kann zum
Wechsel zwischen den Betriebsmodi Komfort und Eco (Standby) an den
DI angeschlossen werden.
Sollwert
Die Sollwertverschiebung wird mit Hilfe der Tasten ERHÖHEN (INCRE-
ASE) und SENKEN (DECREASE) eingestellt. Mit Parameter 24 wird
festgelegt, was im Basisdisplay angezeigt wird. Für genauere Informa-
tionen, siehe Parameterliste. Der Basissollwert wird über Parameter 64
eingestellt.
Ventilatorregelung
Für die Ventilatoransteuerung hat RCFM-230D folgende Alternativen:
Stufe I (niedrig), Stufe II (mittel), Stufe III (hoch), Auto, Aus. Die aktuelle
Ventilatorstufe „Auto“ ist abhängig von der Abweichung zwischen der
Raumtemperatur
und dem Regel-Sollwert.
Bei automatischer Ansteuerung wird „Auto“ im Display angezeigt.
Mit Parameter 30 wird die Anzahl Ventilatorstufe eingestellt. Wenn dieser
Parameter auf 1 gestellt wird, wird nur die erste Ventilatorstufe zur An-
steuerung verwendet.
Mit Parameter 31 kann eine Grundstufe für den Ventilator bei „Auto“ ein-
gestellt werden. Wenn dieser Parameter auf 1 gestellt wird, läuft der Ven-
tilator in allen Betriebsmodi, außer dem Abschaltbetrieb und Fenster (bei
aktivierter Schimmelschutzfunktion läuft der Ventilator trotzdem weiter).
Der Kickstarter des Ventilators kann verwendet werden. Der Ventilator
läuft beim Starten für eine eingestellte Zeit bei 100 % (0 - 10 s).
Manuelles Einstellen der Ventilatorstufe
Durch Drücken der Ventilatortaste wird die Ventilatorstufe in der Rei-
henfolge IàIIàIIIàAUTOà AUS (OFF) umgeschaltet. Bei manueller
Ansteuerung erscheint „MAN“ im Display.
Wenn der Ventilator so konguriert wurde, dass der Heiz- oder
Kühlbedarf keine Auswirkungen haben soll, wird beim Drücken der
Ventilator-Taste nicht die Meldung „AUTO“ angezeigt.
Blockierung der manuellen Ventilatorsteuerung
Wenn der Ventilator so konguriert wurde, dass er nicht über Para-
meter 25 betrieben wird, ist es auch möglich, eine Blockierung der
manuellen Steuerung einzustellen. Die entsprechende Aktivierung
erfolgt über Parameter 66.
Beispiel: Wenn der Ventilator so konguriert wurde, dass er nur bei
Kühlbedarf betrieben wird, und diese Funktion auch aktiviert ist, ist er
bei Heizbedarf nicht steuerbar.
Anzeigen
Im Display erscheinen folgende Anzeigen:
HEAT Heizkreisregelung
COOL Kältekreisregelung
Das Fenster-Symbol wird angezeigt, wenn die Funktion kon-
guriert wurde und ein Fenster geö󰀨net ist.
AUS (OFF) Weder Heizen oder Kühlen ist aktiv.
Blockierung von Tasten
Die Tasten des Thermostats können blockiert werden, um zu ver-
hindern, dass die Einstellungen von unbefugten Personen geändert
werden. Dabei ist es möglich, entweder nur bestimmte Tasten oder
ggf. auch alle Tasten zu blockieren. Die entsprechende Aktivierung
erfolgt über Parameter 65.
Die Tasten ERHÖHEN (INCREASE) und SENKEN (DECREASE)
bleiben aktiv, um ein Zurückkehren zum Kongurationsmenü zu
ermöglichen.
Abschaltung Thermostat
Durch Drücken der Ventilatortaste wird die Ventilatorstufe gewechselt.
Im Abschaltbetrieb sind weitere Funktionen des Thermostats nicht
zugänglich.
Parameterliste
Bendet sich der Thermostat im Komfort- oder Fenstermodus, können
verschiedene
Parameterwerte in der Parameterliste eingestellt werden.
Hierfür die ERHÖHEN- und SENKEN-Tasten ca. 5 Sekunden lang ge-
drückt halten, bis das Service-Symbol im Display erscheint. Danach
zweimal die ERHÖHEN-Taste drücken.

RCFM-230D 9
Im Display erscheinen zuerst Parameter 1. Wenn der gewünschte Pa-
rameter erscheint, wird die Ventilatortaste zum Auswählen gedrückt.
Anstatt der Parameternummer erscheint die gegenwärtige Einstellung
(Wert). Der Wert kann mit den ERHÖHEN- und SENKEN-Tasten
geändert werden. Wenn eine der Tasten gedrückt gehalten wird,
wird der Wert nach und nach erhöht oder gesenkt, zuerst langsam,
danach immer schneller.
Um die Parameterliste zu verlassen und zum Basisdisplay zurückzu-
kehren, ERHÖHEN-Taste drücken bis “EXIT” erscheint (vor Parame-
ter 1) und Ventilatortaste drücken. Es ist ebenfalls möglich, zum Ver-
lassen die ERHÖHEN- und SENKEN-Taste gleichzeitig zu drücken.
Parameter
Folgende Parameter können mittels Parameterliste geändert werden:
Nr. = Parameternummer
WE = Werkseinstellung.
NO = normal oen
NG = normal geschlossen
Nr. Beschreibung WE
1 Regelmodus:
2=2-Rohr-System
3=4-Rohr-System (nicht gültig für dieses Modell)
4=Elektr. Erhitzer (nicht gültig für dieses Modell)
2
2Nicht für dieses Modell gültig
3Betriebsmodus bei aktiviertem DI 1:
0=Eco (Präsenzmelder)
1=Abschaltbetrieb (Fensterkontakt)
0
4Schimmelschutzfunktion:
0=Nicht aktiv
1=Aktiv (Vent. im Dauerbetrieb)
0
5 Neutrale Zone im Komfort-Modus. Wenn
die neutrale Zone = 2 K, ist der Sollwert
Heizen=Basissollwert-1 und der Sollwert Kühlen =
Basissollwert+1.
2 K
6 SW Heizen bei keiner Präsenz 15 °C
7 SW Kühlen bei keiner Präsenz 30 °C
8-9 Nicht für dieses Modell gültig
10 Hysterese (ΔT). 1 K
11 Ausschaltverzögerung bei Komfort-Betrieb 0 Min
12 Einschaltverzögerung bei Komfort-Betrieb 0 Min
13 An AI1 angeschlossener Fühler:
0=Interner Fühler, 1=Externer Raumfühler,
11=Zuluftbegrenzungs-Fühler
0
Nr. Beschreibung WE
14-
21
Nicht für dieses Modell gültig
22 Intervall (in Stunden) für Blockierschutz Heizventil. 23
23 Intervall (in Stunden) für Blockierschutz Kühlventil 23
24 Anzeige von Sollwert oder Istwert im Display:
0=Aktuell, Sollwert bei Sollwertanpassung, 1=Ak-
tuell, Sollwerteinstellung bei Sollwertänderung,
2=Sollwert, 3=Nur die Sollwertänderung
2
25 Konguration Ventilatorregelung:
0=Keine Ansteuerung, 1=Ansteuerung in Ab-
hängigkeit des Heizbedarfs, 2=Ansteuerung in
Abhängigkeit des Kühlbedarfs, 3=Ansteuerung in
Abhängigkeit des Heiz- & Kühlbedarfs.
Bei Verwendung eines elektrischen Erhitzers sollte
der Parameter nur auf 1 oder 3 eingestellt werden.
Ansonsten kann es zu einer Überhitzung kommen.
3
26-
29
Nicht für dieses Modell gültig
30 Anzahl Ventilatorstufen 3
31 Ventilatorstufe in Auto:
0=Folgt dem Heiz-/Kühlstellsignal, 1=Ventilator-
betrieb mit Grundstufe
1
32 Temperaturkorrektur an AI1 0 K
33 Temperaturkorrektur interner Raumfühler 0 K
34 Max. SW-Erhöhung bei Anpassung. Einstellbarer
Wert = 0...13 K. Startpunkt=22 °C.
13 K
35 Max. SW-Senkung bei Anpassung. Einstellbarer
Wert = 0...17 K. Startpunkt=22 °C.
17 K
36 NO/NG Digitaleingang 1:
0=NO, 1=NG
0
37 NO/NG Universaleingang 1:
0=NO, 1=NG
0
38 NO/NG Digitalausgang 4:
0=NO, 1=NG
1
39 NO/NG Digitalausgang 5:
0=NO, 1=NG
1
40 Hand/Automatik Stellsignal Heizen:
0 = Aus, 1 = Hand, 2 = Auto
2
41 Hand/Automatik Stellsignal Kühlen:
0 = Aus, 1 = Hand, 2 = Auto
2
42 Stellsignal Heizen in Handbetrieb. 0
Nr. Beschreibung WE
43 Stellsignal Kühlen in Handbetrieb 0
44 Model -
45 Version Major -
46 Version Minor -
47 Release oder Beta-Version -
48 Softwarestand -
49 Hintergrundbeleuchtung schwach 10
50 Hintergrundbeleuchtung stark 30
51-
63
Nicht für dieses Modell gültig
64 Basissollwert. Einstellbarer Wert=5...50°C. 22 °C
65 Einstellungen: Aktive Tasten RCFM:
0 = Keine Tasten aktiv
1 = Nur Ventilatortaste aktiv
2 = Nur ERHÖHEN/SENKEN-Tasten aktiv
3 = Tasten für ERHÖHEN/SENKEN und Venti-
latortaste aktiv
4 = Nur M-Taste aktiv
5 = Ventilator- und M-Taste aktiv
6 = Tasten für ERHÖHEN/SENKEN und M-Tasten
aktiv
7 = Alle Tasten aktiv
7
66 Funktion, die verhindert, dass Ventilatorstufen
manuell eingestellt werden können, wenn der
Ventilator aufgrund des jeweiligen Kühl-/oder
Heizbedarfs entsprechend Parameter 25 nicht in
Betrieb ist.
0 = Nicht aktiv
1 = Aktiv
0
67 In diesem Modell nicht verwendet -
68 In diesem Modell nicht verwendet -
69 Ventilator-Kickstart. Der Ventilator läuft beim Star-
ten für eine eingestellte Zeit bei 100 % (0 - 10 s).
0 s
70 Maximale Begrenzung der Lufttemperatur für
Abluft-Zuluft-Kaskade und Heizregelung
35 °C
71 Minimale Begrenzung der Lufttemperatur für
Abluft-Zuluft-Kaskade und Heizregelung
24 °C
72 Maximale Begrenzung der Lufttemperatur für
Abluft-Zuluft-Kaskade und Kühlregelung
24 °C
73 Minimale Begrenzung der Lufttemperatur für
Abluft-Zuluft-Kaskade und Kühlregelung
12 °C
74 Kaskadenfaktor zwischen Raum-und Zuluftregler 3 °C

RCFM-230D 10
Nr. Beschreibung WE
75 Frostschutz-Temperatur für Zuluft, wenn Zuluft-
Temperatur-Begrenzung aktiv ist
8 °C
76 Aktivieren Sie die Zuluft-Temperatur-Begrenzung
für:
0 = Heizregelung
1 = Kühlregelung
2 = Heiz- und Kühlregelung
1
Verdrahtung
10 20 30
LOGIC
40 50
POWER
Abb.4 Sockel: Klemmenanordnung
Abb.5 Anschlussbild
Nr. Schnitt-
stelle
Typ Beschreibung
10 L 230 V AC (Phase) Versorgungsspannung
11 -Nicht verbunden
12 N 230 V AC Neutral Versorgungsspannung (intern
mit Klemme 13 verbunden)
13 N Gemeinsamer
N-Leiter Fan-
Coil/230 V AC
Gemeinsamer Fan-Coil-An-
schluss (intern mit Klemme
12 verbunden)
20 DO1 Fan-Coil-Ausgang
1 für Ventilatorre-
gelung
Relais, 230 V AC*, 3 A
21 DO2 Fan-Coil-Ausgang
2 für Ventilatorre-
gelung
Relais, 230 V AC*, 3 A
22 DO3 Fan-Coil-Ausgang
3 für Ventilatoran-
steuerung
Relais, 230 V AC*, 3 A
30 - Nicht verbunden
31 DO4 Digitalausgang 4,
Heizen/Kühlen
Digitalausgang. 230 V AC,
max. 300 mA. Max 2 A für
20 ms.
32 CDO45 Referenzpunkt für
DO4 & 5
Gemeinsamer Anschluss für
Digitalausgänge 4 & 5
33 - Nicht verbunden
40 DI Digitaleingang Potenzialfreier Fenster- oder
Präsenzkontakt. Einstellbar
als NO/NG.
41 0 V Analoge Masse
42 AI Analogeingang Externer PT1000-Fühler (an-
stelle des internen NTC) oder
Zuluftfühler für Min.-/Max.-
Begrenzung und Abluft-
Zuluft-Kaskade.
43 - Nicht verbunden
44 0 V Analoge Masse
50 -Nicht verbunden
51 -Nicht verbunden
52 -Nicht verbunden
53 -Für zukünftigen Gebrauch
54 -Für zukünftigen Gebrauch
*Der Gesamtstrom für die Ausgänge DO1-DO3 wird über eine Gerätesi-
cherung begrenzt.
Dieses Produkt trägt das CE-Zeichen.
Mehr Information können Sie auf www.regincontrols.de nden.
Kontakt
Regin Controls Deutschland GmbH
Telefon: [phone], Fax: [phone]
www.regincontrols.de, [email protected]

RCFM-230D 11
INSTRUCTION
i
Instruction pour les produits ayant la version 1.4 ou
plus.Veuillez lire cette instruction avant de procéder à
l’installation et au raccordement du produit.
RCFM-230D
FR
An d’éviter tout risque d’incident ou d’accident,
veillez à respecter les conseils de sécurité don-
nés dans cette notice et identiés par ce symbole
Thermostat d’ambiance pour le contrôle de
ventilo-convecteurs
RCFM-230D est un thermostat d’ambiance prévu pour commander
des ventilo-convecteurs équipés d’une fonction thermostat ToR. Le
montage se fait directement sur le mur ou dans une boîte de raccor-
dement. Le thermostat n’a pas de port de communication. Il permet
de régler la vitesse des ventilateurs avec trois vitesses disponibles.
RCFM-230D est doté d’une fonction change-over et peut être utilisé
dans des installations à 2 tubes.
Caractéristiques techniques
Tension d’alimentation 230 V AC ±10 %, 50/60 Hz
Puissance consommée < 3 W
Température ambiante 0...50 °C
Humidité ambiante Max. 90 % HR
Température de stockage -20...+70 °C
Sonde de température intégrée NTC, plage de mesure
0...50 °C
Entrées Voir les schémas de connexion
et les tableaux ci-après.
Sorties Relais pour le contrôle de
ventilateur, 230 V AC, 3 A DO4
pour les actionneurs, Triac,
230 V AC, max. 300 mA (3 A
initialement)
Borniers de connexion Bornier à levier (câble de
section 2,1 mm² max.)
Indice de protection IP20
Degré de pollution 2
Catégorie de surtension 3
Matière, boîtier Polycarbonate, PC
Dimensions 102 x 120 x 29 mm
Installation
Monter le thermostat dans un endroit où la température est représentative
de la température dans la pièce. L’idéal est de le placer à environ 1,6 m
du sol dans une zone sans obstacle à la bonne circulation de l’air.
Utiliser un tournevis pour appuyer sur la languette située sur le dessus du
thermostat. Tourner le tournevis avec précaution, jusqu’à ce que le socle
se sépare légèrement de la carte électronique et du capot supérieur (voir
gure 1). Ensuite utiliser l’encoche qui apparaît pour nir de détacher le
haut du socle du reste (voir gure 2). Répéter la même opération sur le
bas du thermostat.
Figure 1 Figure 2
Soulevez la carte électronique. Le socle est prépercé. Choisir les empla-
cements qui conviennent et xer le socle au mur ou dans le boîtier de
raccordement de façon à ce que la èche pointe vers le haut. Attention à
ne pas serrer les vis trop fort.
Déconnexion
RCFM-230D doit être raccordé à un disjoncteur pour pouvoir être mis
hors tension. Le disjoncteur doit être placé à proximité du thermostat, bien
en évidence, être facilement accessible et clairement identié.
Toujours utiliser le disjoncteur pour isoler le régulateur lors des opérations
de maintenance du ventilo-convecteur et des actionneurs.
Réglages (Settings)
Modes de régulation
RCFM-230D dispose d’un mode Chau󰀨age et d’un mode Refroidisse-
ment qui fonctionnent en fonction d’un changement saisonnier (fonction
change-over). Le changement se fait l’aide d’un bouton. La régulation en
cascade et la limitation minimale/maximale du sou󰀪age est également
possible.
Fonction change-over
Sur RCFM-230D la fonction change-over est commandée par le bouton
“M” situé à côté de l’écran. Ce bouton vous permet de choisir si la sortie
DO4 commande le chau󰀨age ou le refroidissement.
Mode de fonctionnement
Il y a quatre modes de fonctionnement. Le changement de l’un à
l’autre se fait sur le régulateur.
Confort : est a󰀩ché à l’écran. Chau󰀨age et refroidissement ont
une zone neutre, NZC, plus étroite. Le changement entre les modes
Confort/Éco et Arrêt se fait à l’aide à l’aide du bouton “Ventilateur”. Le
mode Confort/Éco est sélectionné à partir de la liste des paramètres
et peut être commandé par une entrée digitale (DI).
Éco (Stand-by) : « Standby » est a󰀩ché à l’écran. Les valeurs de
consigne de chau󰀨age et de refroidissement sont réglables indépen-
damment l’une de l’autre. Réglages d’usine : consigne de chau󰀨age =
15 °C et consigne de refroidissement = 30 °C.
Arrêt (O) : Le thermostat ne commande ni le chau󰀨age ni le refroi-
dissement et le ventilateur est à l’arrêt, sauf si la protection anti-moi-
sissure a été sélectionnée. Dans ce cas, le ventilateur continuera de
tourner.
Fenêtre : est a󰀩ché à l’écran, le thermostat est en mode Arrêt
et le ventilateur est à l’arrêt, sauf si la protection anti-moisissure est
activée. Dans ce cas, le ventilateur continuera de tourner. Le contact
de fenêtre est connecté à l’entrée digitale, DI, et doit être conguré.
Détecteur de présence/contact de fenêtre
Le paramètre 3 permet de déterminer si l’entrée digitale est un
contact de fenêtre ou un détecteur de présence. Un détecteur de
présence peut être branché sur l’entrée digitale, DI, pour permettre de
passer du mode Confort au mode Éco.
Valeur de consigne
La consigne peut être modiée à l’aide des boutons AUGMENTER/
DIMINUER. Le paramètre 24 permet de congurer le type d’infor-
mation qui est a󰀩ché à l’écran. Pour plus de détails, voir la liste des
paramètres. La consigne de base est réglée à l’aide du paramètre 64.
Ctrl Ventilateurs :
RCFM-230D permet de choisir la vitesse de rotation du ventilateur
parmi : Lente, moyenne, rapide, auto ou arrêt. En mode Auto, la
vitesse du ventilateur dépend de l’écart entre la température
d’ambiance et la consigne de contrôle.
Lorsque le contrôle automatique est sélectionné, « AUTO » est a󰀩ché
à l’écran.
Le nombre de vitesses est déterminé par le paramètre 30. Si ce para-
mètre est réglé sur 1, le premier étage sera utilisé pour la commande
du ventilateur.
Le paramètre 31 permet de régler le ventilateur sur la vitesse lente
lorsque le mode « Auto » est sélectionné. Si ce paramètre est réglé
sur 1, le ventilateur se mettra systématiquement en route sauf en
mode Arrêt (O󰀨) et Fenêtre. Mais si la protection anti-moisissure a été
sélectionnée, le ventilateur se mettra aussi en route dans ces deux

RCFM-230D 12
modes. La relance du ventilateur peut être utilisée. Le ventilateur se
mettra alors en route à pleine puissance pour une période déterminée
lors du démarrage (0...10 secondes).
Contrôle manuel du ventilateur
En appuyant sur le bouton ventilateur, vous pouvez changer la vitesse
du ventilateur selon la séquence suivante : IàIIàIIIàAUTOàAR-
RÊT. Lorsque le contrôle manuel est sélectionné, « MAN » est a󰀩ché
à l’écran.
Si la conguration du ventilateur est indépendante de la demande de
chau󰀨age ou de refroidissement, « AUTO » ne s’a󰀩chera pas lorsque
le bouton ventilateur est enfoncé.
Verrouillage du contrôle manuel du ventilateur
Lorsque le ventilateur est conguré de sorte qu’il ne fonctionne pas
via le paramètre 25, il est également possible de verrouiller le contrôle
manuel. Pour ce faire, il faut congurer le paramètre 66.
Exemple : si le ventilateur est conguré de manière à fonctionner uni-
quement en mode refroidissement et que cette fonction a été activée,
vous ne pourrez pas le contrôler en mode chau󰀨age.
Indications
Les icônes et textes suivants peuvent être a󰀩chés :
CHAUFFAGE Commande chau󰀨age
REFROIDISSEMENT Commande refroidissement
Ce symbole s’a󰀩che lorsque la fonction a été congurée et
qu’une fenêtre est ouverte.
OFF Le thermostat ne chau󰀨e pas et ne refroidit pas
Verrouillage des boutons
Les boutons du thermostat peuvent être verrouillés an d’éviter toute
modication des réglages par des personnes non autorisées. Vous
pouvez soit verrouiller uniquement certains boutons, ou, si vous le
souhaitez, tous les boutons. Pour ce faire, il faut congurer le para-
mètre 65.
Les boutons AUGMENTER et DIMINUER seront toujours actifs an
que vous puissiez accéder au menu de conguration.
Arrêter le thermostat
Appuyer sur le bouton ventilateur pour changer la vitesse du ventila-
teur. En mode Arrêt, toutes les fonctions du thermostat sont arrêtées.
Liste des paramètres
Lorsque le thermostat est en mode Confort ou Fenêtre, il est possible
de dénir les valeurs de di󰀨érents paramètres dans la liste des para-
mètres.
Pour accéder à la liste des paramètres, appuyer simultanément sur
les boutons AUGMENTER ET DIMINUER jusqu’à ce que l’indication
SERVICE apparaisse à l’écran (environs 5 s) puis appuyer deux fois sur
la touche AUGMENTER
Le paramètre 1 s’a󰀩che en premier. Le paramètre 1 s’a󰀩che en premier.
Utiliser le bouton AUGMENTER/DIMINUER pour passer d’un paramètre à
l’autre et appuyer sur le bouton “Ventilateur” pour sélectionner le para-
mètre souhaité. Le numéro du paramètre est remplacé par la valeur du
paramètre en question. Utiliser les boutons AUGMENTER et DIMINUER
pour modier la valeur. Lorsque le bouton est maintenu appuyé, les
chi󰀨res se mettent à déler, d’abord lentement puis plus vite.
Pour quitter la liste des paramètres et revenir l’écran d’accueil, appuyer
sur la touche AUGMENTER jusqu’à ce que « EXIT » s’a󰀩che à l’écran
(juste avant le paramètre 1) puis appuyer sur le bouton “Ventilateur”. Vous
pouvez aussi appuyer simultanément sur les touches AUGMENTER/
DIMINUER
Paramètres
Les paramètres suivants peuvent être modiés dans la liste des para-
mètres :
Nº = Numéro de paramètre
RU = réglage d’usine.
NO = normalement ouvert
NF = normalement fermé
Nº Description RU
1 Mode de régulation :
2 = installation à 2 tubes
3 = installation à 4 tubes (ne s’applique pas à ce
modèle)
4 = Batterie électrique (ne s’applique pas à ce
modèle)
2
2Paramètre non utilisé pour ce modèle
3Mode de fonctionnement sur activation de DI1 :
0 = Mode Éco (détecteur de présence)
1 = Mode Arrêt (contact de fenêtre)
0
4Protection anti-moisissure :
0 = Inactive
1 = Active (le ventilateur continue de tourner)
0
5 Zone neutre du mode Confort. Si la zone neutre
est 2 K, la consigne de chau󰀨age est égale à la
consigne moins 1 et la consigne de refroidisse-
ment est égale à la consigne plus 1.
2 K
6 Valeur de consigne du chau󰀨age en mode Éco. 15 °C
7 Valeur de consigne du refroidissement en mode
Éco.
30 °C
8-9 Paramètre non utilisé pour ce modèle
10 Hystérésis (ΔT) 1 K
Nº Description RU
11 Retard à l’arrêt du mode Confort. forcée :
0 min
12 Retard à la mise en route du mode Confort. forcée :
0 min
13 Sonde branchée sur AI1 :
0 = Sonde interne, 1 = Sonde d’ambiance externe,
11 = Sonde de limitation du sou󰀪age
0
14-
21
Paramètre non utilisé pour ce modèle
22 Fréquence du dégommage de l’actionneur de
chau󰀨age (en heure).
23
23 Fréquence du dégommage de l’actionneur de
refroidissement (en heure).
23
24 Choix du type d’information a󰀩ché à l’écran :
0 = Valeur réelle, consigne lors du changement
de consigne, 1 = Valeur réelle, ajustement de
la consigne lorsque l’ajustement de la consigne
est modié, 2 = Consigne, 3 = Ajustement de la
consigne uniquement
2
25 Conguration du contrôle de ventilateur :
0=Aucun contrôle, 1=Le ventilateur est commandé
par la demande en chau󰀨age, 2=Le ventilateur est
commandé par la demande en refroidissement,
3=Le ventilateur est commandé par la demande
en chau󰀨age et en refroidissement.
Avec une batterie électrique, ce paramètre doit
être réglé sur 1 ou 3 pour éviter le risque de
surchau󰀨e.
3
26-
29
Paramètre non utilisé pour ce modèle
30 Nombre de vitesses du ventilateur (1-3) 3
31 Vitesse du ventilateur en mode Auto :
0=La vitesse du ventilateur suit la sortie refroi-
dissement/chau󰀨age, 1=La vitesse du ventila-
teur est limitée à la vitesse la plus basse
1
32 Compensation de la température sur AI1. 0 K
33 Compensation de la température pour la sonde de
température ambiante interne.
0 K
34 Ajustement maximum autorisé de la valeur de
consigne vers le haut. Valeur réglable entre 0 et
13 K Seuil de mise en route = 22 °C
13 K

RCFM-230D 13
Nº Description RU
35 Ajustement maximum autorisé de la valeur de
consigne vers le bas. Valeur réglable entre 0 et 17
K. Seuil de mise en route = 22 °C
17 K
36 État de l’entrée digitale 1 (DI1), NO/NF :
0=NO, 1=NF
0
37 État de l’entrée universelle 1 (UI1), NO/NF :
0=NO, 1=NF
0
38 État de la sortie digitale 4 (DI1), NO/NF :
0=NO, 1=NF
1
39 État de la sortie digitale 5 (DI1), NO/NF :
0=NO, 1=NF
1
40 Signal de sortie chau󰀨age (manuel/auto) :
0=arrêt, 1=Manuel, 2=Auto
2
41 Signal de sortie refroidissement (manuel/auto) :
0=arrêt, 1=Manuel, 2=Auto
2
42 Commande manuelle du signal de sortie chauf-
fage
0
43 Commande manuelle du signal de sortie refroidis-
sement
0
44 Modèle -
45 Nº de version principale -
46 Nº de sous-version -
47 Version o󰀩cielle ou bêta. -
48 Révision -
49 Rétroéclairage écran – Luminosité faible. 10
50 Rétroéclairage écran – Luminosité forte. 30
51-
63
Paramètre non utilisé pour ce modèle
64 Valeur de consigne de référence Réglable : 5...50
°C.
22 °C
65 Réglages, boutons RCFM actifs :
0 = Aucun bouton actif
1 = Seul le bouton « ventilateur » est actif
2 = Seuls les boutons AUGMENTER/DIMINUER
sont actifs
3 = Boutons AUGMENTER/DIMINUER et bouton
« ventilateur » actifs
4 = Seul le bouton « M » est actif
5 = Les boutons ventilateur et M sont actifs
6 = Boutons AUGMENTER/DIMINUER et bou-
ton « M » actifs
7 = Tous les boulons sont actifs
7
Nº Description RU
66 Fonction destinée à empêcher l’utilisateur de
régler la vitesse du ventilateur manuellement si
celui-ci ne doit pas fonctionner en raison de la
sortie refroidissement/chau󰀨age, comme indiqué
au paramètre 25.
0 = Inactive
1 = Active
0
67 Sans objet pour ce modèle -
68 Sans objet pour ce modèle -
69 Relance du ventilateur. Le ventilateur se met-
tra alors en route à pleine puissance pour une
période déterminée lors du démarrage (0...10
secondes).
0 s
70 Limitation maximale de la température de souf-
age pour la régulation en cascade et le contrôle
du chau󰀨age
35 °C
71 Limitation minimale de la température de sou󰀪age
pour la régulation en cascade et le contrôle du
chau󰀨age
24 °C
72 Limitation maximale de la température de souf-
age pour la régulation en cascade et le contrôle
du refroidissement
24 °C
73 Limitation minimale de la température de sou󰀪age
pour la régulation en cascade et le contrôle du
refroidissement
12 °C
74 Le facteur de cascade entre le régulateur de la
pièce et le régulateur de sou󰀪age
3 °C
75 La température de protection antigel pour le
sou󰀪age lorsque la limitation de la température
de sou󰀪age est active
8 °C
76 Activez la limitation de la température de sou󰀪age
pour :
0 = Chau󰀨age
1 = Refroidissement
2 = Chau󰀨age et refroidissement
1
Raccordement
10 20 30
LOGIC
40 50
POWER
Fig. 4. Connexions sur le socle
Fig. 5. Schéma de raccordement

RCFM-230D 14
Nº Port Description Description
10 L 230 V AC, phase Alimentation électrique
11 -Non utilisé
12 N 230 V AC, neutre Alimentation électrique
(connectée en interne à la
borne 13)
13 N Neutre ventilo-
convecteur/Neutre
230 V AC
Borne neutre du ventilo-
convecteur (connectée en
interne à la borne 12)
20 DO1 Sortie 1 du ven-
tilo-convecteur
pour le contrôle du
ventilateur
Relais, 230 V AC*, 3 A
21 DO2 Sortie 2 du ven-
tilo-convecteur
pour le contrôle du
ventilateur
Relais, 230 V AC*, 3 A
22 DO3 Sortie 3 du ven-
tilo-convecteur
pour le contrôle du
ventilateur
Relais, 230 V AC*, 3 A
30 - Non utilisé
31 DO4 Sortie digitale 4
pour commande
du chau󰀨age/
refroidissement
Sortie digitale, 230 V AC,
max. 300 mA Max. 2 A pen-
dant 20 ms.
32 CDO45 Neutre DO4 & 5 Neutre pour les sorties digi-
tales 4 et 5
33 - Non utilisé
40 DI Entrée digitale Contact libre de potentiel
pour un contact de fenêtre
ou un détecteur de présence.
Congurable sur NO/NF.
41 0 V Commun (analo-
gique)
42 AI Entrée analogique Sonde d’ambiance PT1000
externe à la place de la
sonde NTC interne ou de la
sonde de sou󰀪age pour la
limitation
minimale/maximale et la
régulation en cascade.
Nº Port Description Description
43 - Non utilisé
44 0 V Commun (analogique)
50 -Non utilisé
51 -Non utilisé
52 -Non utilisé
53 -Réservé pour une utilisation future
54 -Réservé pour une utilisation future
*Protection par fusible équivalent à la somme des courants entre DO1-
DO3.
Ce produit est marqué CE.
Plus d’informations sont disponibles sur www.regincontrols.com.
Contact
AB Regin, Box 116, 428 22 Kållered, Suède
Tél. : [phone], Fax : [phone]
www.regincontrols.com, [email protected]
