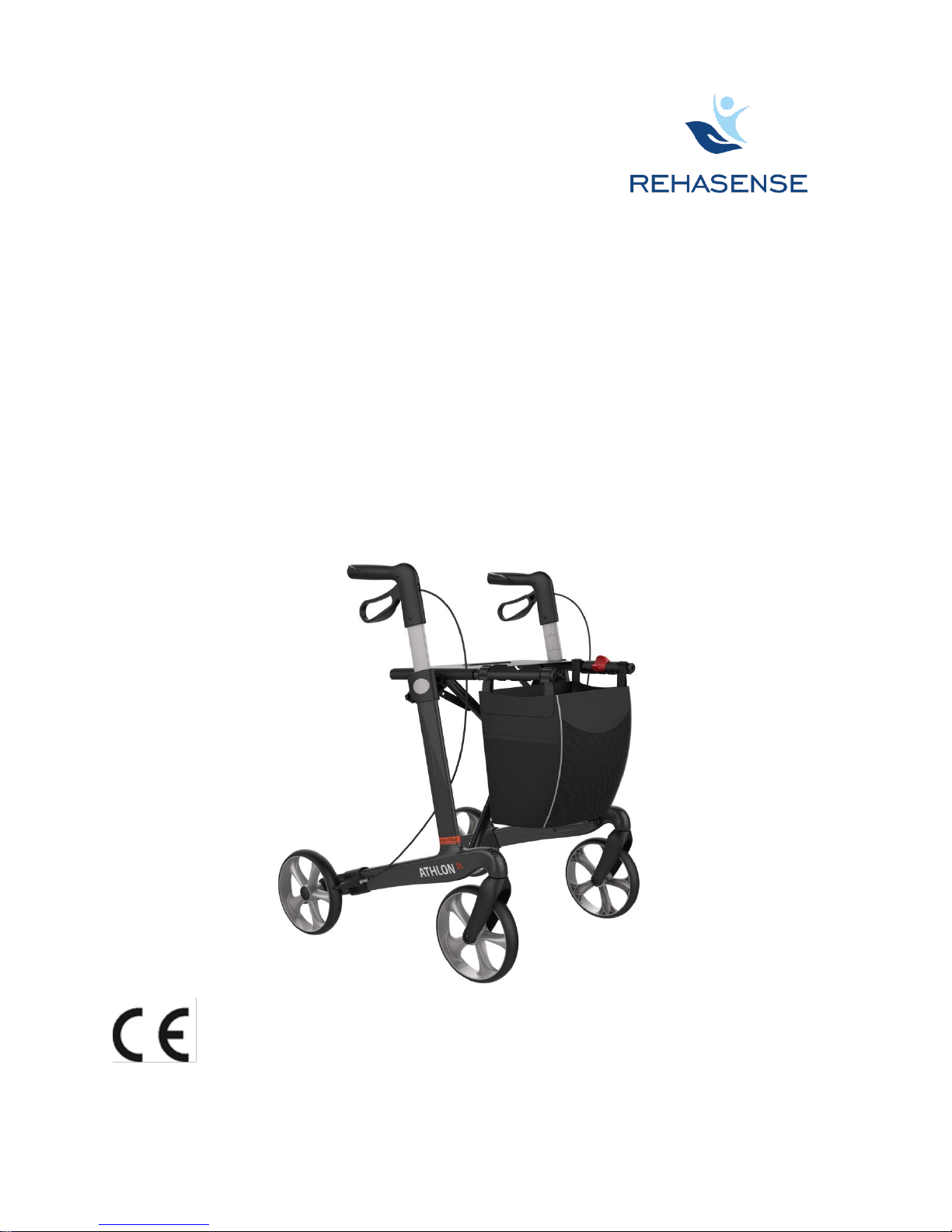

Rehasense ATHLON SL User manual

Issue 09 / 2017 1/20 ATHLON SL
ATHLON SL
Super Lightweight Carbon Rollator
User’s manual
Super Leichtgewicht Carbon Rollator
Bedienungsanleitung
Super lichtgewicht Rollator
Gebruikershandleiding
Déambulateur Charbon Très Léger
Manuel de l'utilisateur
More than mobility
Mehr als Mobilität
Meer dan mobiliteit

Issue 09 / 2017 2/20 ATHLON SL
ENGLISH
1 General Information
Dear Customer,
This user manual contains a description of the medical device and important guidelines to ensure correct
and safe use of the product. It is important to read this manual carefully prior to use. It is especially
important to read the safety requirements and follow these.
REHASENSE continuously develops its products and reserves the right to change the specifications and
functions of products without notice.
If you have any queries please contact your dealer or Rehasense directly. Contact information is located
on the last page of this manual.
2 Intended usage, Indications & Contra indications
Intended usage: The rollator has been designed as a tool to assist walking for people who have mobility
problems, for example with standing, walking or sitting independently. Thanks to rollator these people can
stand, walk and rest easily and they can fulfil most of their daily tasks and routines without assistance from
others. Any other usage is prohibited.
Indications: The device is specifically designed for individuals who, due to a wide variety of possible health
problems, require additional stable support during walking.
Contraindications: The device must not be used by users who have serious problems with body balance or
who’s muscle strength is too low to be able to stand and walk, even with the extra support of a rollator. The
need and possibility of usage of a rollator by the user should always be assessed and indicated by a doctor
or physiotherapist.
3 Delivery & general product description
The rollators are supplied in boxes and come folded, for easier transportation.
The contents are:
1 complete, folded rollator incl seat and basket
1 set of crutch holder
1 user‘s manual
The Athlon SL is a four wheel, light weight rollator with a cross foldable frame. The product is made of
carbon fiber, so it is light and easy to store or transport. The rollator offers great manoeuvrability, stability
and its push handles are height adjustable for a good user fit.The product consists of a powder coated
foldable structure frame made of aluminum round tubing and a foldable cross.It is also equipped with a
fabric seat and a shopping bag which allows the user to rest and to carry small items.
4 Security requirements
Make sure that this users manual is read by all people who use the device. The manufacturer does not take
any responsibility for damages and/or injuries caused by the fact that the user’s manual has not been
followed.

Issue 09 / 2017 3/20 ATHLON SL
Limitations for usage
The device must not be loaded with more than 150 kg.
The device’s bag has a load limitation of 5 kg.
The device is devised to be used indoor and/or outdoor on flat surfaces.
The device is not intended to be self-propelled while seated
The brakes MUST be in the locked position BEFORE using the seat.
Avoiding accidents
Use the device only for the purpose it is intended for.
Use the device only in good technical condition.
Avoid making constructive changes to the device, unless you have the manufacturer’s written
acceptance for such modifications.
During different adjustments which are possible on the device, the user must take care not to trap
their fingers or other body parts between two moving elements of the device
The device must only be used on a stable surface.
All wheels MUST be in contact with the floor at ALL TIMES during use. This will ensure the rollator is
properly balanced and should avoid accidents.
When using the rollator in a stationary position the hand brakes MUST be locked.
Mind your fingers
Be careful when you see this symbol on the device. Fingers or other body parts of a
user and/or assistant can be trapped between the device’s parts during folding,
unfolding or adjusting of the device. Be extremely careful when adjusting the device.
Observe the dimensions of gaps between the device’s elements to avoid trapping your
fingers or other body parts.

Issue 09 / 2017 4/20 ATHLON SL
5 Product details
6 Usage
Looking at the picture above the device should be prepared for use in an instinctive way. However we
recommend you follow the steps below:
Initial Check
- In the first instance take the device out of the box and check (using the picture above) that nothing
is missing. If you discover at this stage that some part is missing or damaged do not continue to
assemble the product. Contact your supplier of the product right away.
Opening of the rollator
Push the red button which is locking the seating tubes
Hold both seat tubes and simultaneously push them down until you
hear a “click” sound of the locking mechanism of the frame. Try to pull
the seat tubes back up to fold the frame. If this is impossible to do the
frame is opened and secured correctly. See the OPEN
position in the picture above.
After unfolding or assembling the rollator always ensure that the seat support is securely locked by
the pulling strip mechanism for securing the lock and that the frame does not move anymore.
Always ensure that both push handle tubes are securely locked in the main support tube with the
two wing knobs to prevent the accidental sliding in of the push handle tubes when forced.
Always test to see that accessories are properly and safely locked in place BEFORE using.
Failure to follow these warnings can result in personal injury.
Brake handle
Push handle
Shopping bag
Foldable
Crossbar
Turning wheel
Locking knob for
height adjustable
push handle
Handle profile for
height adjustable
push handle
Seat
Lock release pulling
strip (pull here to fold)
Seat tube (push
here to open the
rollator and lock it)
Red push button to
open
Brake
Step pedal

Issue 09 / 2017 5/20 ATHLON SL
Folding
- Lift the pulling strip on the seat to fold the rollator.
- Fold the rollator until the lock closes.
Adjusting the height of the push handles
- Release the handle locking knob,
- Make adjustments to your desired height.
- Tighten the knob.
Both push handles should be adjusted to the same height.
The correctly adjusted handles should be to the height of the user’s hips.
Never leave the device without the breaks on.
Using the hand brakes
- TO STOP THE ROLLATOR simply pull the brake handles up towards the hand grips.
- TO REMAIN STATIONARY hold the brake handles in the ”UP” position.
- TO START MOVING release the brake handles. They will drop down automatically and the brakes
will be released.
You should always engage the breaks when you don’t plan to move the device.
Never leave the device without the breaks engaged when there is someone sitting in it!
Never leave the device on slopes without the breaks engaged!
Never sit to much to the rear. Do not to sit (partly) above the shopping bag.
Always sit straight up when seated on the rollatorwith your forearms or hands lightly resting on the
push handles.
Never lean backwards when seated on the rollator
Locking/Unlocking the hand brakes
- To lock the brakes push the brake handles down until you can hear the ”click” sound.
- To unlock the brakes pull the brake handles up until you feel them loosen.
When using the rollator in a stationary position, the hand brakes MUST always be locked.
7 Cleaning
General:
Clean the device regularly and keep it clean.
Lighter dirt and dust can be removed with a wet cloth.
Larger parts of dirt can be removed with a non-corroding, mild washing agent and warm water.
Do not use harsh abrasives or bleach based cleaners, as this may cause damage or discolouration.
Dry parts with a soft cloth.
Wheels:
Clean wheels with warm water and a mild cleanser. Dry with a clean rag.
Lubricate with multi-purpose oil periodically or if wheels begin to squeak.

Issue 09 / 2017 6/20 ATHLON SL
8 Label Example
The product label is placed on one of the bottom tubes of the main frame:
9 Technical data
“ATHLON SL”Super Lightweight Carbon Rollator
Size
Small
Medium
Large
Max. users weight
150 kg
150 kg
150 kg
Max. load of the bag
5 kg
5 kg
5 kg
Total weight without shopping bag
5 kg
5,1 kg
5,2 kg
Shopping bag
0,34 kg
0,37 kg
0,37 kg
Length
68 cm
68 cm
68 cm
Total height folded (lowest)
72 cm
74 cm
79 cm
Width opened
61 cm
61 cm
61 cm
Width folded
22,5 cm
22,5 cm
22,5 cm
Seat Width
46 cm
46 cm
46 cm
Height of hand grips (adjustable)
63 –79 cm
66 –86 cm
74 –102 cm
Height of seat
50 cm
55 cm
62 cm
Brakes
2 x maneuver hand brakes with parking function
Wheels (diameter x width)
20 x 3,5 cm
20 x 3,5 cm
20 x 3,5 cm

Issue 09 / 2017 7/20 ATHLON SL
10 Transport description
The rollator is an easily foldable product, convenient for transportation. If it is necessary to transport it we
recommend to fold it as stated in the description above. The rollator should be transported in a way that it is
stable and there is no risk of sudden and dangerous movements of the transported device.
12 Maintenance
Ensure that every part of the rollator is secure at ALL times.
Check all screws for tightness. If not, tighten if necessary.
Replace any broken, damaged or worn items immediately.
13 Re-use
The walker is suitable for re-use. Before passing on to another user it must be subject to an inspection by
the specialist dealer.
The following points have to be checked:
Visual inspection of the frame
Secure seating of nuts and bolts
Condition of the plastic elements
Condition of wheels and ball bearings
Effectiveness and condition of the brakes
When one of the parts is damaged or broken it must be replaced by a new. It is recommended to replace
the wheels whenever a change. All loose bolts and nuts must be tightened.
The product must be thoroughly cleaned and disinfected prior to reuse.
WARNING! It is forbidden to re-use the rollator when the frame is bent or broken.
The instruction manual must accompany the rollator with every change.
14 How to deposit the product
The device should not be deposited with normal garbage. It should be delivered to the deposit station for
re-use or recycling.
15 Warranty
The manufacturer offers a 10 years guarantee for errors in production. The guarantee is not valid by mis-
intended use of the product. The guarantee excludes damage caused by incorrect operation, accidents
and/or through normal wear and tear. For repairs during the guarantee period, please contact your local
dealer.

Issue 09 / 2017 8/20 ATHLON SL
DEUTSCH
1 Allgemeine Informationen
Liebe Kunden,
lesen Sie sich vor der ersten Verwendung des Rollators Athlon SL diese Bedienungsanleitung durch. Sie
beschreibt alle wichtigen Merkmale unseres medizinischen Geräts. Um eine korrekte und sichere
Verwendung des Produkts zu gewährleisten ist es nötig, sich vor der Verwendung mit dem Gerät vertraut
zu machen.
Es ist besonders wichtig, dass Sie die Sicherheitsanforderungen lesen und befolgen.
REHASENSE entwickelt seine Produkte kontinuierlich und behält sich das Recht vor, die Spezifikationen
und Funktionen der Produkte ohne vorherige Ankündigung zu ändern
Fall Sie irgendwelche Fragen haben, wenden Sie sich bitte an Ihren Fachhändler oder direkt an
REHASENSE.
Kontaktdaten siehe Deckblatt.
2 Zweckbestimmung, Indikation & Kontraindikation
Zweckbestimmung: Der Rollator ist eine Gehhilfe für Menschen die aufgrund ihrer
Bewegungseinschränkung eine Unterstützung beim Gehen benötigen aber noch in der Lage sind den
Rollator ohne Selbst- oder Fremdgefährdung zu nutzen. Dank der Sitzfläche ist es dem Benutzer möglich
jederzeit eine Pause einzulegen und sich zu setzen. Jeder Gebrauch der über das Schieben des Rollators
oder das kurzzeitige Daraufsetzen hinausgeht ist verboten.
Indikation: Das Gerät ist ausschließlich für Personen vorgesehen, die aufgrund ihres
Gesundheitszustandes eine stabile Unterstützung beim Gehen benötigen.
Kontraindikation: Der Rollator ist nicht für Personen, z. B. mit Balancestörungen oder mit nicht
ausreichender Muskelkraft, gedacht, die nicht in der Lage sind den Rollator ohne Selbst- oder
Fremdgefährdung zu nutzen.
Die Nutzung und Notwendigkeit eines Rollators sollte immer mit dem Arzt oder Physiotherapeuten
abgestimmt werden.
3 Lieferung & Allgemeine Beschreibung des Rollators
Einfacher Transport –Der Rollator Athlon SL wird vollständig montiert und zusammengefaltet in einem
Karton geliefert.
Inhalt der Verpackung:
1 kompletter, gefalteter Rollator (inkl. Sitz und Tragetasche)
1 Stockhalter (2 teilig)
1 Bedienungsanleitung
Der Athlon SL ist ein vierrädriger Leichtgewicht Rollator. Der Aluminium Kreuzklapprahmen ist
pulverbeschichtet. Dank des verwendeten Aluminiums ist der Rollator leicht und bequem zu lagern oder zu
transportieren. Der Rollator bietet enorme Wendigkeit, Stabilität und höhenverstellbare Handgriffe.

Issue 09 / 2017 9/20 ATHLON SL
4 Sicherheitsanforderungen
Der Rollator darf nur von Personen verwendet werden, die diese Bedienungsanleitung vollständig gelesen
und verstanden haben. Der Hersteller übernimmt keine Haftung für Schäden und/oder Verletzungen, die
durch unsachgemäße Nutzung verursacht wurden.
Sicherheitshinweise
Max. zulässige Belastung des Rollators: 150 kg
Max. Zuladung des Einkaufskorbes: 5 kg
Das Gerät ist für den Gebrauch im Innen- oder Außenbereich auf geradem, festem Untergrund
vorgesehen.
Der Sitz darf nur verwendetet werden, wenn der Rollator still steht und die Feststellbremsen arretiert
sind.
Während der Rollator geschoben wird, darf sich keine Person, kein Tier oder Sonstiges auf der
Sitzfläche befinden.
Vermeidung von Unfällen
Verwenden Sie das Gerät nur für den vorgesehenen Zweck.
Verwenden Sie das Gerät nur in technisch einwandfreiem Zustand
Nehmen Sie keine konstruktiven Veränderungen am Rollator vor, die Sie nicht vorher mit Ihrem
Fachhändler oder REHASENSE abgesprochen haben.
Achten Sie beim Verstellen der Schiebegriffe auf Ihre Finger um Verletzungen zu vermeiden.
Benutzen Sie das Gerät nur auf festem, ebenem Untergrund
Während der Nutzung MÜSSEN IMMER alle vier Räder Kontakt zum Boden haben. Dadurch
werden die Stabilität sichergestellt und Unfälle vermieden.
Achten Sie darauf, dass sich die Bremsen immer in der Parkposition befinden, wenn Sie den
Rollator abstellen und wieder gelöst werden, bevor Sie den Rollator benutzen.
Mind your fingers
Achten Sie auf dieses Symbol und seien Sie extrem vorsichtig. Achten Sie auf Lücken
zwischen den Elementen. Finger oder andere Körperteile können beim Falten,
Entfalten oder Einstellen des Gerätes gequetscht werden.

Issue 09 / 2017 10/20 ATHLON SL
5 Angaben zum Produkt
6 Verwendung
Das obige Bild zeigt den Rollator Athlon SL inkl. aller Zubehörteile.
Nach Erhalt des Rollators gehen Sie wie folgt vor:
Erste Überprüfung:
- Öffnen Sie den Karton und Überprüfen Sie die Vollständigkeit und Unversehrtheit aller oben
abgebildeten Teile. Sollten Teile fehlen, beschädigt oder fehlerhaft sein, kontaktieren Sie bitte
Ihren Fachhändler.
Entfalten:
- Stellen Sie den gefalteten Rollator seitlich neben sich.
- Drucken Sie auf die rote Taste der Sitzrohrverriegelung.
- Greifen Sie gleichzeitig beide Sitzrohre und drücken Sie diese nach
unten, bis ein „Klick“-Geräusch des Verriegelungssystems zu hören
ist.
- Der Rollator ist jetzt entfaltet und gegen ein unbeabsichtigtes
Zusammenfalten gesichert.
Achten Sie darauf, dass die Sitzrohre auf beiden Seiten fest einrasten, wenn Sie den Rollator
entfalten.
Alle Teile müssen fest verriegelt sein, bevor der Rollator verwendet werden darf.
Nichtbeachtung dieser Warnungen kann zu Verletzungen führen.
Bremsgriff
Handgriff
Einkaufstasche
Faltbare
Kreuzstreben
Lenkbares
Vorderrad
Höhenverstellung
Schraube zur
Höhenverstellung
Sitz
Entriegelungslasche
(Hier ziehen um den
Rollator zusammen-
zufalten)
Sitzrohr
Rote Drückknophf
zum öffnen
Ankipphilfe
Bremse

Issue 09 / 2017 11/20 ATHLON SL
Zusammenfalten
- Ziehen Sie die Entriegelungslasche hoch, um den Rollator zusammenzuklappen.
- Falten Sie den Rollator bis er einrastet.
Handgriffe Montage und Höhenverstellung
- Lösen Sie die Schraube zur Höhenverstellung
- Positionieren Sie die Handgriffe in der gewünschten Höhe
- Ziehen Sie die Schraube zur Höhenverstellung wieder fest.
Beide Handgriffe sollten immer auf dieselbe Höhe eingestellt sein.
Entfernen Sie niemals die Bremsen.
Die Handgriffe sollten immer auf Hüfthöhe eingestellt sein.
Benutzung der Handbremsen
- UM DEN ROLLATOR ZU STOPPEN ziehen Sie einfach die Bremsgriffe hoch
- UM GESTOPPT ZU BLEIBEN halten Sie die Bremsgriffe angezogen.
- UM DEN ROLLATOR ZU BEWEGEN lösen Sie einfach die Bremsen. Sie werden automatisch
freigegeben.
Aktivieren Sie immer die Feststellbremsen, wenn Sie den Rollator nicht benutzen!
Lösen Sie die Feststellbremsen niemals, wenn Sie den Rollator als Sitzgelegenheit verwenden.
Wenn Sie den Rollator auf unebenen Wegen abstellen, müssen die Feststellbremsen immer
aktiviert werden!
Sperren/Entsperren der Feststellbremsen
- Um die Bremsen dauerhaft zu sperren drücken Sie die Bremsgriffe nach unten bis Sie ein ”Klick”-
Geräusch hören. Die Bremsen sind jetzt arretiert und der Rollator befindet sich in der
Parkposition.
- Um die Bremsen zu entsperren, ziehen Sie die Bremsgriffe hoch.
Stellen Sie den Rollator nie ohne gesperrte Feststellbremsen ab.
Setzen Sie sich niemals zu viel zurück. Setzen Sie sich niemals (auch nicht teilweise) über den
Warenkorb.
Setzten Sie sich immer aufrecht und niemals rückwärts lehnen
7 Pflege
Allgemein:
Reinigen Sie das Gerät regelmäßig und halten Sie es sauber.
Leichter Schmutz und Staub kann mit einem feuchten Tuch entfernt werden.
Stärkere Verschmutzungen können mit milder, warmer Seifenlauge entfernt werden.
Trocknen Sie den Rollator nach der Reinigung mit einem weichen Tuch ab.
Der Rollator kann mittels Sprüh- oder Wischdesinfektion mit geprüften Desinfektionsmitteln
behandelt werden. (Die Liste der aktuell zugelassenen Desinfektionsmittel erhalten Sie auf der
Homepage des Robert Koch Institutes unter www.rki.de.)
Räder:
Reinigen Sie die Räder mit warmem Wasser und mildem Reinigungsmittel. Trocknen Sie sie mit
einem sauberen Lappen ab.

Issue 09 / 2017 12/20 ATHLON SL
8 Typenschild
Das Etikett ist auf dem unteren Rohr des Hauptrahmens angebracht.
9 Technische Daten
“ATHLON SL“Super-Leichtgewicht Carbon Rollator
Größe
Small
Medium
Large
Max. Benutzergewicht
150 kg
150 kg
150 kg
Max. Zuladung Einkaufstasche
5 kg
5 kg
5 kg
Gesamtgewicht ohne Einkaufstasche
5 kg
5,1 kg
5,2 kg
Einkaufstasche
0,34 kg
0,37 kg
0,37 kg
Gesamtlange
68 cm
68 cm
68 cm
Gesamthöhe gefalted (minimum)
72 cm
74 cm
79 cm
Breite geöffnet
61 cm
61 cm
61 cm
Breite gefaltet
22,5 cm
22,5 cm
22,5 cm
Breite des Sitzes zwischen den Handgriffen
46 cm
46 cm
46 cm
Höhe der Handgriffe
63 –79 cm
66 –86 cm
74 –102 cm
Höhe des Sitzes
50 cm
55 cm
62 cm
Bremsen
2x Manöverbremsen mit Stillstandfunktion
Räder (Durchmesser x Breite)
20 x 3,5 cm
20 x 3,5 cm
20 x 3,5 cm

Issue 09 / 2017 13/20 ATHLON SL
10 Transport
Um den Rollator zu transportieren muss er zusammengefaltet werden. Nun lässt sich der Rollator
platzsparend transportieren oder lagern. Klappen Sie ihn einfach zusammen wie in Kap. 6. beschrieben.
11 Wartung
Der Rollator sollte einmal im Jahr durch den Fachhandel gewartet werden
Stellen Sie sicher, dass alle Teile fest montiert sind.
Überprüfen Sie, ob alle Schrauben fest sitzen und ziehen Sie diese ggf. nach.
Ersetzen Sie sofort alle gebrochenen, beschädigten oder abgenutzten Teile.
Die Kugellager müssen regelmäßig geschmiert werden (ca. einmal jährlich) spätestens, wenn sie
anfangen zu quietschen. Lassen Sie diese Arbeit nur von einem qualifizierten Fachhändler
durchführen.
12 Wiedereinsatz
Der Rollator ist für einen Wiedereinsatz geeignet. Vor der Weitergabe an einen anderen Benutzer muss er
einer Inspektion durch den Fachhandel unterzogen werden.
Folgende Punkte müssen dabei kontrolliert werden:
Sichtkontrolle des Rahmens
Fester Sitz von Schrauben und Muttern
Zustand der Stoffelemente
Zustand der Räder und Kugellager
Wirksamkeit und Zustand der Bremsen
Wenn eines der genannten Teile beschädigt oder zerstört ist muss es durch ein neues ersetzt werden. Es
ist empfehlenswert bei jedem Benutzerwechsel auch die Räder auszutauschen. Alle gelockerten
Schrauben und Muttern müssen angezogen werden.
Das Produkt muss vor der Weitergabe gründlich gereinigt und desinfiziert werden.
ACHTUNG! Es ist verboten den Rollator wiederzuverwenden, wenn der Rahmen verbogen oder
gebrochen ist.
Die Bedienungsanleitung ist bei jedem Benutzerwechsel mitzugeben.
13 Recycling
Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll. Erkundigen Sie sich bei einem ortsansässigen
Entsorgungsunternehmen nach den Entsorgungsvorschriften oder wenden Sie sich an Ihren Fachhändler.
So kann ein nachhaltiges Recycling ermöglicht werden.
14 Garantie
Die Gewährleistungsfrist beträgt 10 Jahre ab Kaufdatum. Ausgenommen aus der Gewährleistungspflicht
sind Teile mit Abnutzungserscheinungen, die durch normalen Gebrauch entstanden sind.

Issue 09 / 2017 14/20 ATHLON SL
NEDERLANDS
1 Algemene informatie
Geachte klant,
Deze gebruikershandleiding bevat een beschrijving van dit medische hulpmiddel en belangrijke
aanwijzingen voor een correct en veilig gebruik. Het is van belang deze handleiding zorgvuldig door te
lezen alvorens de rollator te gebruiken. Het is vooral van belang de veiligheidsvoorschriften te lezen en
deze in acht te nemen.
REHASENSE is continue bezig met het verder ontwikkelen van haar producten en behoud zich het recht
voor om bepaalde specificaties en functies te wijzigen zonder daar over te corresponderen.
Indien u vragen heeft, wendt u zich dan a.u.b. tot uw dealer, of direct tot REHASENSE. De
contactinformatie is op de laatste pagina van deze handleiding weergegeven.
2 Beoogd gebruik, indicaties & contra indicaties
Beoogd gebruik: De Athlon rollator is ontworpen als een hulpmiddel om mensen te helpen die
mobiliteitsproblemen ervaren, bijvoorbeeld met staan, lopen of onafhankelijk te kunnen zitten/rusten.
Dankzij deze rollator kunnen deze mensen staan, lopen en gemakkelijk even gaan zitten uitrusten. Verder
stelt dit hen in staat de meeste van hun dagelijkse taken en routines te kunnen blijven uitvoeren zonder dat
ze daar direct hulp van anderen bij nodig zijn.
Elk ander gebruik is niet toegestaan.
Indicatie: Het hulpmiddel is specifiek ontworpen voor mensen die vanwege allerlei mogelijke
gezondheidsproblemen additioneel stabiele ondersteuning nodig zijn bij het lopen.
Contra indicatie: Het hulpmiddel mag niet gebruikt worden door mensen die grote problemen hebben met
hun evenwicht of met een onvoldoende spierkracht om te kunnen staan of te lopen, zelfs met de extra
ondersteuning van een rollator. De noodzaak en het beoordelen van de noodzakelijkheid voor het gebruik
van een rollator door een gebruiker dient altijd beoordeeld en geïndiceerd te worden door een arts of een
fysiotherapeut.
3 Levering & algemene productomschrijving
De rollators worden in dozen aangeleverd, ingeklapt om ruimte te besparen en waardoor de doos
makkelijker te hanteren is.
De inhoud van een doos:
1 complete ingeklapte rollator
1 stokhouderset
1 gebruikershandleiding
De Athlon is een lichtgewicht rollator met vier wielen en een scharend kruisframe. Hij is gemaakt van
koolstofvezel wat hem zeer licht maakt en waardoor hij makkelijk te transporten en op te bergen is.
De Athlon is zeer makkelijk wendbaar en zeer stabiel. De handvatten zijn voor iedere gebruiker op de
juiste hoogte instelbaar.
Hij is opgebouwd uit twee frame-elementen uit speciaal profiel van koolstofvezel, verbonden door een
scharend kruisframe. Hij is uitgevoerd met een zitting van textiel waarop de gebruiker af en toe even kan
gaan zitten en uitgerust met een boodschappentas om de wat kleinere artikelen, bijvoorbeeld
boodschappen uit de supermarkt mee te nemen.

Issue 09 / 2017 15/20 ATHLON SL
4 Veiligheidsvoorschriften
Vergewis u ervan dat deze handleiding door alle personen die gebruik maken van deze rollator
doorgelezen is. De producent draagt geen verantwoordelijkheid voor schade en/of verwondingen
opgedaan door het niet juist opvolgen van de voorschriften.
Beperkingen in gebruik
De rollator mag in totaal met niet meer dan 150 kg belast worden.
De boodschappentas heeft een maximaal toegestaan vulgewicht van 5 kg.
De rollator is zowel binnenshuis als buitenshuis enkel bedoeld om gebruikt te worden op vlak terrein.
Het is niet de bedoeling om zich zittende op de rollator te verplaatsen.
VOORDAT men gaat zitten dienen de handremmen vastgezet te worden.
Ongelukken vermijden
Gebruik de rollator enkel waarvoor hij bedoeld is
Gebruik de rollator enkel in goede technische staat.
Maak geen technische aanpassingen aan de constructie van de rollator, tenzij U hiervoor een
verklaring van de producent heeft, dat dit toegestaan is.
Bij het aanpassen van de verschillende instellingen die mogelijk zijn op deze rollator dient men er
goed op te letten dat geen vingers of andere delen van het lichaam bekneld raken tussen de
bewegende delen.
De rollator mag enkel gebruikt worden op een stabiele vloer.
Tijdens gebruik van de rollator, dienen ALLE 4 de wielen te allen tijde in contact te zijn met de vloer.
Dit stelt zeker dat men de rollator op de juiste wijze gebruikt waardoor ongelukken worden
voorkomen.
Indien men de rollator in stilstaande positie gebruikt, dient hij op de handrem te staan.
Wees voorzichtig indien U dit symbool op het apparaat ziet. Vingers of andere delen van
het lichaam van de gebruiker of van een assistent kunnen bekneld raken wanneer het
apparaat ingeklapt wordt of wanneer de beweegbare delen anders ingesteld worden.
Wees uitermate voorzichtig bij het instellen van het apparaat. Let vooraf op de ruimte
die overblijft tussen te bewegende delen om te voorkomen dat Uw vingers of andere
delen van het lichaam bekneld raken.

Issue 09 / 2017 16/20 ATHLON SL
5 Product details
6 Gebruik
Wanneer u het bovenstaande plaatje bekijkt, zou logischerwijs duidelijk moeten zijn hoe de rollator
ingesteld zou moeten worden. Echter we raden u aan de onderstaande stappen te volgen.
Eerste controle
Neem in eerste instantie de rollator uit de doos en controleer aan de hand van bovenstaande foto dat
er niets mist. Indien U ontdekt dat er een onderdeel mist of dat er iets aan de rollator beschadigd is,
dient u onverwijld Uw leverancier op de hoogte te stellen.
Openen
- Druk op de rode knop van het slot welke de buizen van de zitting tegen elkaar aan houdt.
- Trek de handgrepen iets uit elkaar en druk daarna de beide stangen aan de uiteinden van de
zitting naar beneden totdat U een duidelijke klik hoort, hiermee is het frame in de uitgeklapte
stand vergrendeld.
- Pak daarna de beide buizen nog een keer en probeer ze naar boven te trekken. Als het niet lukt ze
naar boven te trekken, is het frame op de juiste wijze vergrendeld in openstaande positie zoals in
het plaatje bovenaan deze pagina.
Remhendel
Handvat
Boodschappentas
Scharend
kruisframe
Zwenkwiel
Draaiknop voor het
vergrendelen van de
ingestelde hoogte
van de hendels.
In hoogte instelbare
hendels
Zitting
Ontgrendeling
(omhoog trekken om
de rollator in te
klappen)
Zitting buis.(hier op drukken
om de rollator volledig uit te
klappen en te vergrendelen
Drukknop om de
rollator te openen

Issue 09 / 2017 17/20 ATHLON SL
Vergewis U er na het uitklappen van de rollator altijd van dat de zitting goed vergrendeld is en dat
het linker en rechter frame deel niet meer naar elkaar toe bewogen kunnen worden.
Vergewis U er altijd van dat de beide in hoogte instelbare hendels altijd goed vastgezet zijn met de
twee draaiknoppen. Dit voorkomt dat de hendels onverwacht naar beneden glijden zodra hier druk
op wordt uitgeoefend.
Vergewis U er altijd van dat gemonteerde accessoires op de juiste wijze aangebracht zijn en goed
vastgezet zijn voordat de rollator gebruikt wordt.
Het niet goed opvolgen van deze veiligheidswaarschuwingen kan tot verwondingen leiden.
Invouwen
- Trek de handgreep op de zitting naar boven waardoor de rollator zich begint te vouwen.
- Vouw de rollator verder in elkaar totdat de buizen van de zitting in het slot klikken.
Hoogte-instelling van de handvatten
- Draai de vergrendelingsdraaiknoppen linksom los
- Stel de hendels in op de gewenste hoogte.
- Om de hendels op precies dezelfde hoogte te stellen kunt u gebruik maken van de 10
voorinstellingen afgebeeld op de binnenkant van de buis.
- Wanneer u de handels voorzichtig op en neer beweegt voelt U dat ze steeds op een van die
posities ligt blijven steken.
- Draai de vergrendelingsdraaiknoppen rechtsom vast
De beide hendels dienen op dezelfde hoogte ingesteld te worden.
Bij correct afgestelde hendels dienen de handvatten ongeveer ter hoogte van de heup te staan of
ter hoogte van de binnenkant van de pols met de armen losjes langs het lichaam hangend.
Laat de rollator nooit ergens staan zonder eerst de handrem er op te zetten.
Het gebruik van de remmen
- Om de rollator te stoppen kunt U de beide remhendels naar het handvat knijpen.
- Als U wilt blijven staan kunt U de remmen ingeknepen houden.
- Als U weer vooruit wilt laat u de remhendels naar onderen los.
Op de handrem zetten / van de handrem afzetten
- Om de rollator op de handrem te zetten, druk U beide remhendels helemaal naar beneden totdat U
ze hoort of voelt vastklikken.
- Nu kunt u zich omdraaien en gaan zitten
- Nadat u weer bent opgestaan keert U zich weer naar de rollator.
- Om de rollator van de handrem af te zetten knijpt u de remhendels naar boven totdat U ze los voelt
klikken.
U moet altijd de remmen ingeknepen houden als U niet van plan bent zich te verplaatsen.
Laat de rollator nooit van de handrem ergens staan als er iemand op zit.
Laat de rollator nooit op een helling achter zonder dat de handremmen vastgezet zijn.
De rollator dient in een stationaire positie altijd op de handrem te staan.
Als U op de rollator wilt gaan zitten, dient u niet te veel naar achteren te gaan zitten. U mag niet
gedeeltelijk boven de de boodschappentas gaan zitten.
Zit altijd rechtop als u op de rollator zit, waarbij Uw onderarmen of Uw handen altijd lichtjes op de
handgrepen rusten.
Leun NOOIT achterover als U op de rollator zit.
7 Reiniging
Algemeen:
Reinig de rollator regelmatig en houd hem schoon.
Klein los vuil en stof kan met een vochtige doek worden verwijderd..

Issue 09 / 2017 18/20 ATHLON SL
Groter vastzittend vuil kan met een niet-corrosief wasmiddel en warm water worden verwijderd.
Gebruik geen harde schuurmiddelen of bleekmiddel. Dit kan schade of verkleuringen veroorzaken.
Droog de delen met een zachte doek.
Wielen:
Reinig de wielen met warm water en een zacht wasmiddel. Droog ze af met een schone doek.
Smeer de wiellagers regelmatig met een multi purpose olie en als een wiel begint te piepen.
8 Label voorbeeld
Het productlabel is onderaan op een van de buizen van het zij-frame bevestigd:
9 Technische gegevens
“ATHLON SL”Super Lichtgewicht Carbon Rollator
Size
Small
Medium
Large
Maximale gebruikersgewicht
150 kg
150 kg
150 kg
Maximaal vulgewicht boodschappentas
5 kg
5 kg
5 kg
Gewicht zonder boodschappentas
5 kg
5,1 kg
5,2 kg
Gewicht boodschappentas
0,34 kg
0,37 kg
0,37 kg
Lengte
68 cm
68 cm
68 cm
Hoogte gevouwen
72 cm
74 cm
79 cm
Breedte geopend
61 cm
61 cm
61 cm
Breedte gevouwen
22,5 cm
22,5 cm
22,5 cm
Zitting breedte
46 cm
46 cm
46 cm
Hoogte handvatten (instelbaar)
63 –79 cm
66 –86 cm
74 –102 cm
Zitting hoogte
50 cm
55 cm
62 cm
Remmen
2 x handrem met parkeerstand
Wielen (diameter x breedte)
20 x 3,5 cm
20 x 3,5 cm
20 x 3,5 cm

Issue 09 / 2017 19/20 ATHLON SL
10 Transport
De Athlon is een eenvoudig in te klappen product en zeer geschikt om mee te nemen op transport. Indien u
de rollator mee wenst te nemen bijvoorbeeld in de auto of in een taxi, raden wij u aan deze in ingeklapte
toestand mee te nemen. Desnoods in een hiervoor bij uw dealer te verkrijgen transporttas.
De rollator dient altijd op veilige wijze te worden vervoerd, zodanig dat hij vast staat en er geen kans
bestaat dat hij kan bewegen bij plotseling remmen van het vervoersmiddel waarin hij getransporteerd
wordt.
11 Onderhoud
Vergewis U er van dat elke deel van de rollator zich altijd in goede staat bevindt.
Controleer regelmatig of alle schroeven nog goed vastzitten. Indien ze niet goed vast zitten dient U
deze aan te draaien.
Gebroken, beschadigde of versleten delen dienen direct te worden vervangen.
12 Hergebruik
De rollator is geschikt voor hergebruik. Alvorens deze aan een andere gebruikerwordt aangeboden dient hij
aan een inspectie worden onderworpen door de vakhandel.
De volgende punten dienen te worden gecontroleerd:
Visuele inspectie van het frame
Aangedraaid zijn van bouten en moeren
Conditie van de kunststof delen
Toestand van wielen en kogellagers
Conditie en werking van de remmen
Wanneer een van de onderdelen beschadigd of kapot is dient deze te worden vervangen door een nieuwe.
Het wordt aanbevolen om bij hergebruik de wielen te vervangen. Alle losse bouten en moeren moeten
worden aangedraaid.
Voor het opnieuw in gebruik stellen moet het product grondig worden gereinigd.
LET OP! Het is verboden om de rollator te hergebruiken wanneer het frame verbogen of gebroken is.
Bij hergebruik dient er een gebruiksaanwijzing bij de rollator meegegeven te worden.
13 Afvoeren van het product
Het apparaat dient niet bij het normale huisvuil te worden gezet maar aan een recyclingstation worden
aangeboden.
14 Garantie
De producent geeft 2 jaar garantie op productiefouten. Deze garantie wordt niet gegeven wanneer de
rollator niet volgens de gegeven voorschriften is gebruikt.

Issue 09 / 2017 20/20 ATHLON SL
FRANCÇAIS
1 Informations générales
Cher client, français
Ce manuel contient une description de l'appareil médical et les lignes directrices importantes pour assurer
une utilisation correcte et sûre du produit. Il est important de lire attentivement ce manuel avant de l’utiliser.
Il est particulièrement important de lire les consignes de sécurité et suivez les.
REHASENSE développe continuellement ses produits et se réserve le droit de modifier les spécifications
et les fonctions des produits sans préavis.
Si vous avez des questions s'il vous plaît contactez votre revendeur ou directement Rehasense Les
coordonnées se trouvent sur la dernière page de ce manuel.
2 Utilisation, Indications et Contre-indications
Utilisation : Le déambulateur a été conçu comme un outil pour aider à marcher destiné aux personnes qui
ont des problèmes de mobilité, par exemple la position debout, marcher ou s'asseoir de façon autonome.
Grâce à ce déambulateur ces personnes peuvent se tenir debout, marcher et se reposer facilement et ils
peuvent répondre à la plupart de leurs tâches quotidiennes et les routines sans l'aide d'autrui. Toute autre
utilisation est interdite.
Indications: Le dispositif est spécifiquement conçu pour les personnes qui, en raison d'une grande variété
de problèmes de santé possibles, nécessitent un aide supplémentaire stable pendant la marche.
Contre-indications: L'appareil ne doit pas être utilisé par les utilisateurs qui ont de graves problèmes avec
l'équilibre du corps ou qui ont une force musculaire trop faible, pour être en mesure de se lever et marcher,
même avec l'appui supplémentaire d'un déambulateur. La nécessité et la possibilité d'utilisation d'un
déambulateur par l‘utilisateur doivent toujours être évalués et indiqués par un médecin ou un
kinésithérapeute.
3 Livraison & description générale du produit
Les déambulateurs sont livrés dans des cartons et viennent pliés, pour faciliter le transport.
Le contenu est:
1 déambulateur plié
1 manuel d'utilisateur
Athlon SL est déambulateur léger à quatre roues, avec un cadre pliable en croix. Le produit est fabriqué
en charbon, il est léger et facile à transporter ou stocker. Le déambulateur offre une grande maniabilité et
une bonne stabilité. Ses poignées de poussée sont réglables en hauteur pour un bon ajustement à
l'utilisateur. Le produit est constitué d'un cadre en charbon, d’un revêtement époxy et d’une section
repliable. Il est également équipé d'un siège en tissu et d’un sac à provisions, qui permet à l'utilisateur de
se reposer et de transporter de petits objets.
