Reloop Beatpad User manual

ENGLISH
QUICK START GUIDE

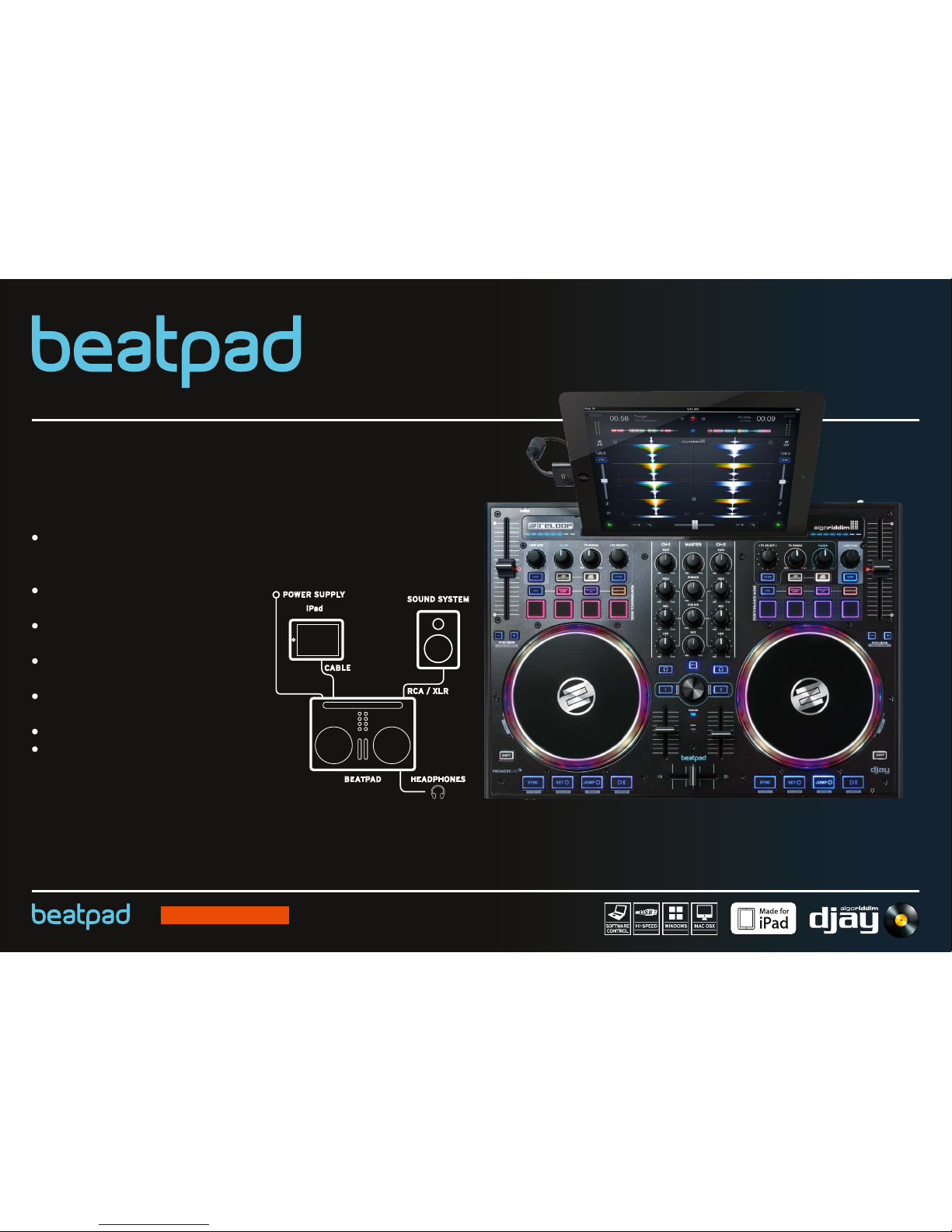

INSTALLATION AND SETUP
The Beatpad is a designated iPad controller for
Algoriddim’s DJAY app, and a class compliant
USB plug and play device for Mac and PC
Please make sure to install the DJAY iOS app
via the app store
Place your iPad into the docking station and
connect it using the appropriate cable supplied.
Connect your Beatpad to your sound system
using RCA (unbalanced) or XLR (balanced) cables
Connect your headphones (either 6.3mm or
3.5mm jack) to the front panel socket
Connect supplied power adapter
Make sure the volume is low when first connec-
ting and increase the volume slowly
PROFESSIONAL IPAD CONTROLLER FOR DJAY
POWER SUPPLY
iPad
CABLE
RCA / XLR
SOUND SYSTEM
BEATPAD HEADPHONES

ENGLISH
QUICK START GUIDE

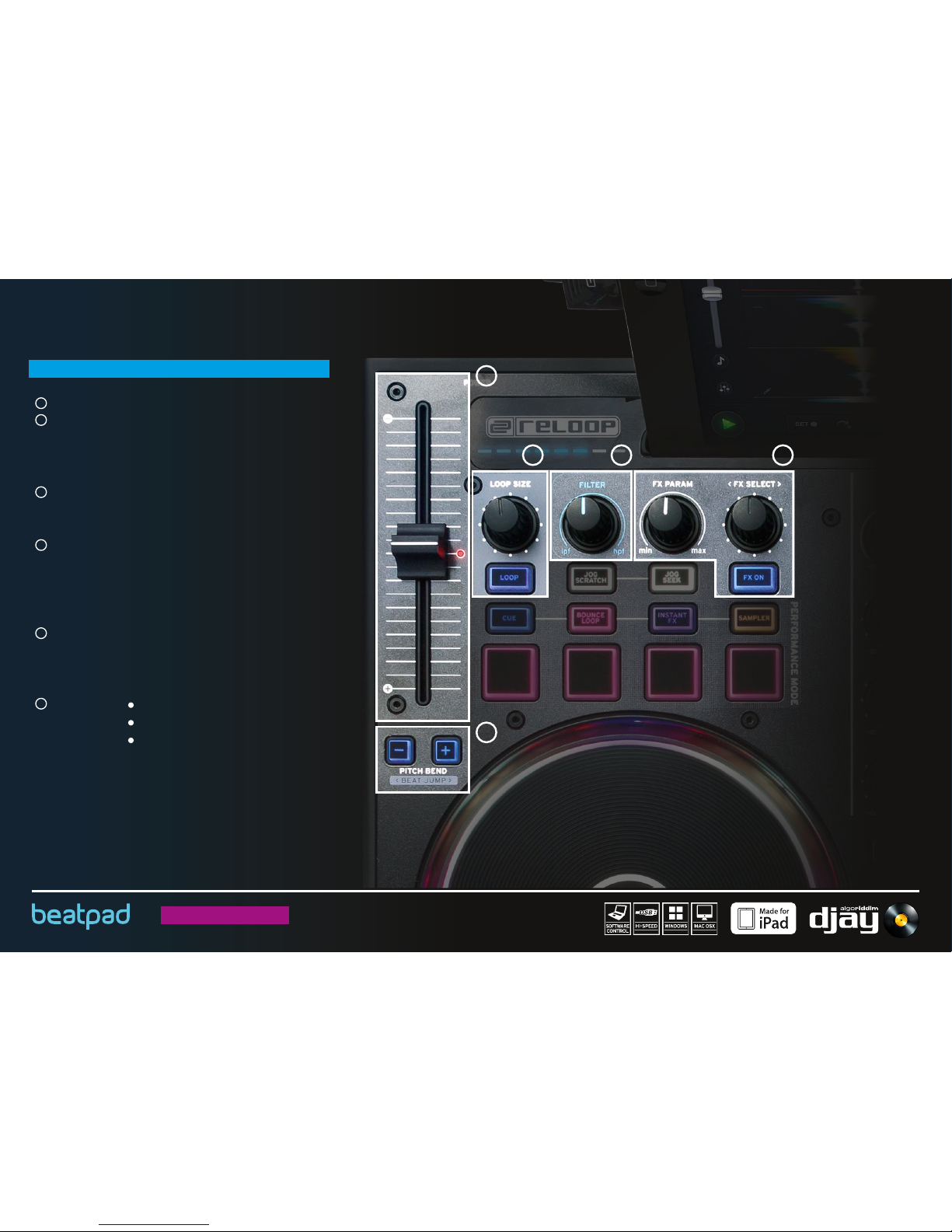

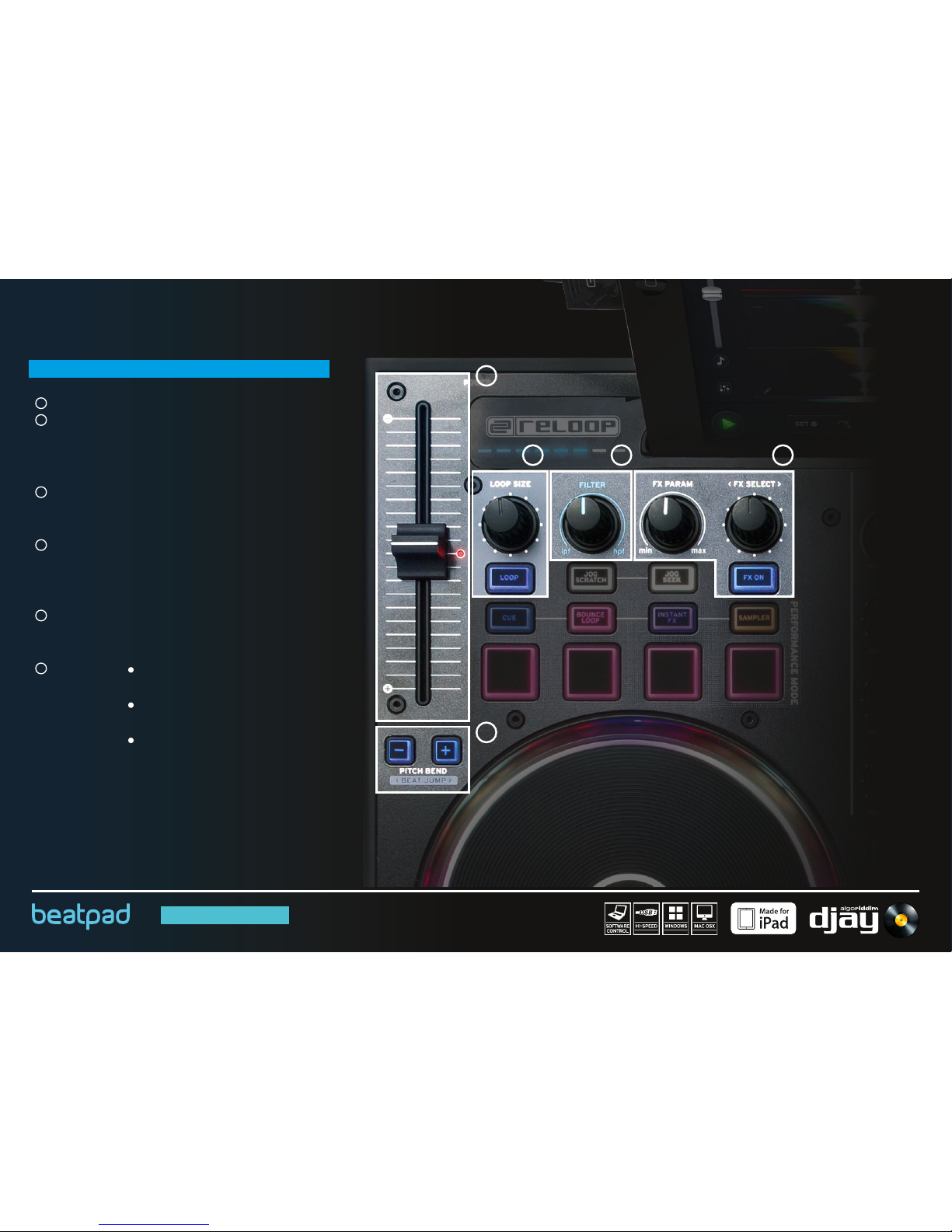

PITCH + FX SECTION
1PITCH +
2PITCH BEND Pitch fader changes the permanent speed of
the track, whilst using pitch bend speeds up or
slows down the track temporarily
2SHIFT +
PITCH BEND Jumps through the track in beat bars
3LOOP To loop a track, turn the encoder to your
selected loop length and push to deactivate
LOOP ON / OFF. Hit Loop button to activate or
deactivate a loop
4FILTER Turn the rotary knob to the right for a high pass
filter or to the left for a low pass filter.
5FX To activate effects press the FX ON button
FX SELECT scrolls through your FX selection
FX PARAM changes the parameter of
that effect
You can view the FX settings by opening the FX menu in the DJAY app
on your iPad.
1
5
2
3 4

ENGLISH
QUICK START GUIDE

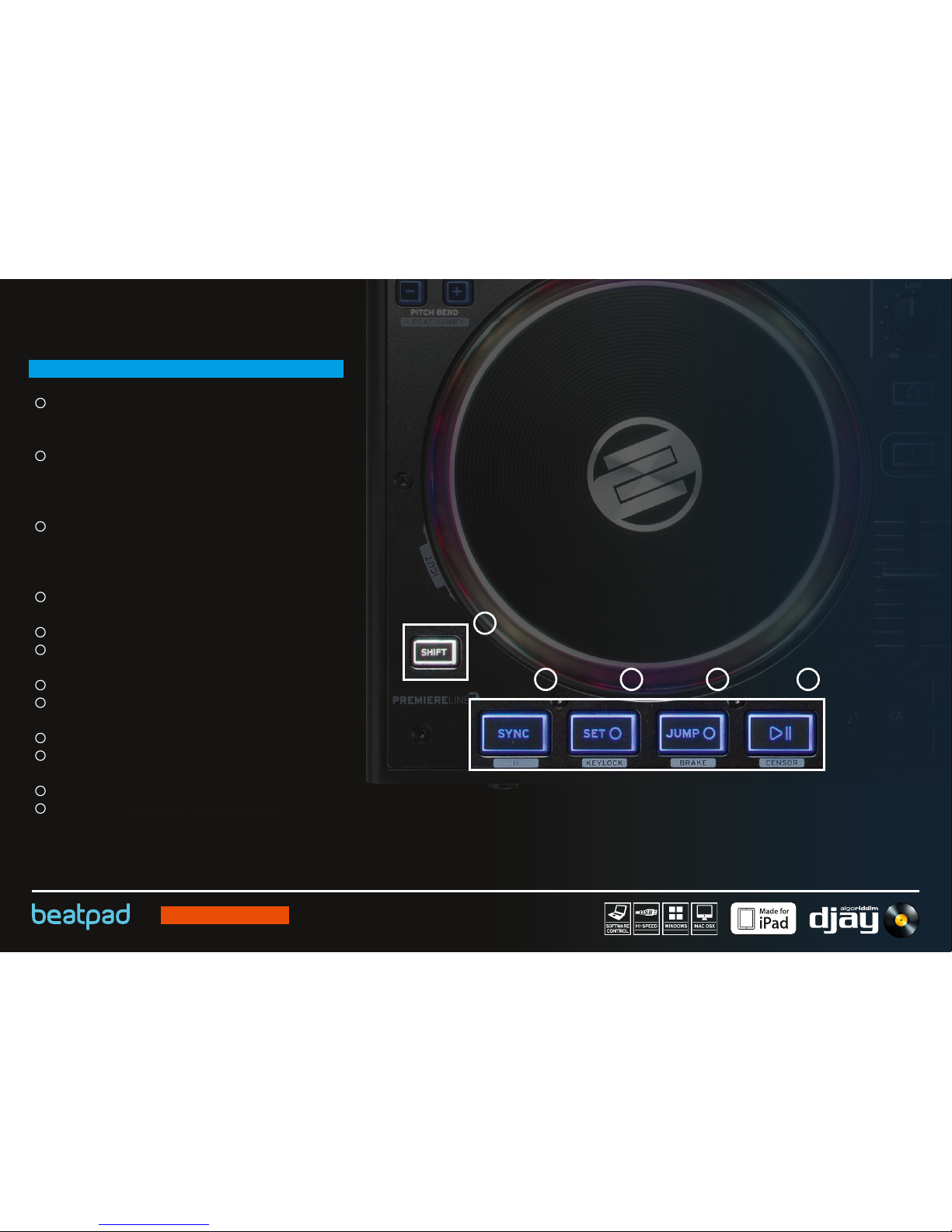

TRANSPORT SECTION
1SYNC Sync automatically matches a track to the BPM of
the other deck
2SET CUE This will create a temporary CUE point. Each time
you press SET a new CUE point is set and can be
seen by a white CUE marker on the record
3JUMP TO CUE Pressing JUMP TO CUE will take you to the last set
CUE point set by SET CUE If no CUE POINT was set it
will jump to the beginning of the track
4PLAY / PAUSE Press to launch and pause your track
5SHIFT +
1SYNC Returns to the start of the track
5SHIFT +
2SET CUE Activates keylock
5SHIFT +
3JUMP TO CUE Activates the vinyl break effect
5SHIFT +
4PLAY Activates the Censor (reverse) effect
1 2 3 4
5

ENGLISH
QUICK START GUIDE
MIXER SECTION
1MASTER Controls the master output volume
2PHONES Controls your headphone volume
3CUE MIX Mixes the headphone signal between your
selected channel and the master output signal
4AUX Controls the outputvolume toyourDJ monitors
5REC You can record your sets within DJAY by
pressing the REC button
6CUE Allows you to pre-listen to each deck on your
headphones. SHIFT + CUE activates slip mode.
7GAIN Fine adjust the input volume for each deck
8EQ Tweak the high, mid or low frequencies when
mixing your track
9LINE FADERS Controls your channel volume
10 CROSSFADER Enables you to fade between your decks
1
2
3
4
5
6
9
7
10
8

1
3
ENGLISH
QUICK START GUIDE

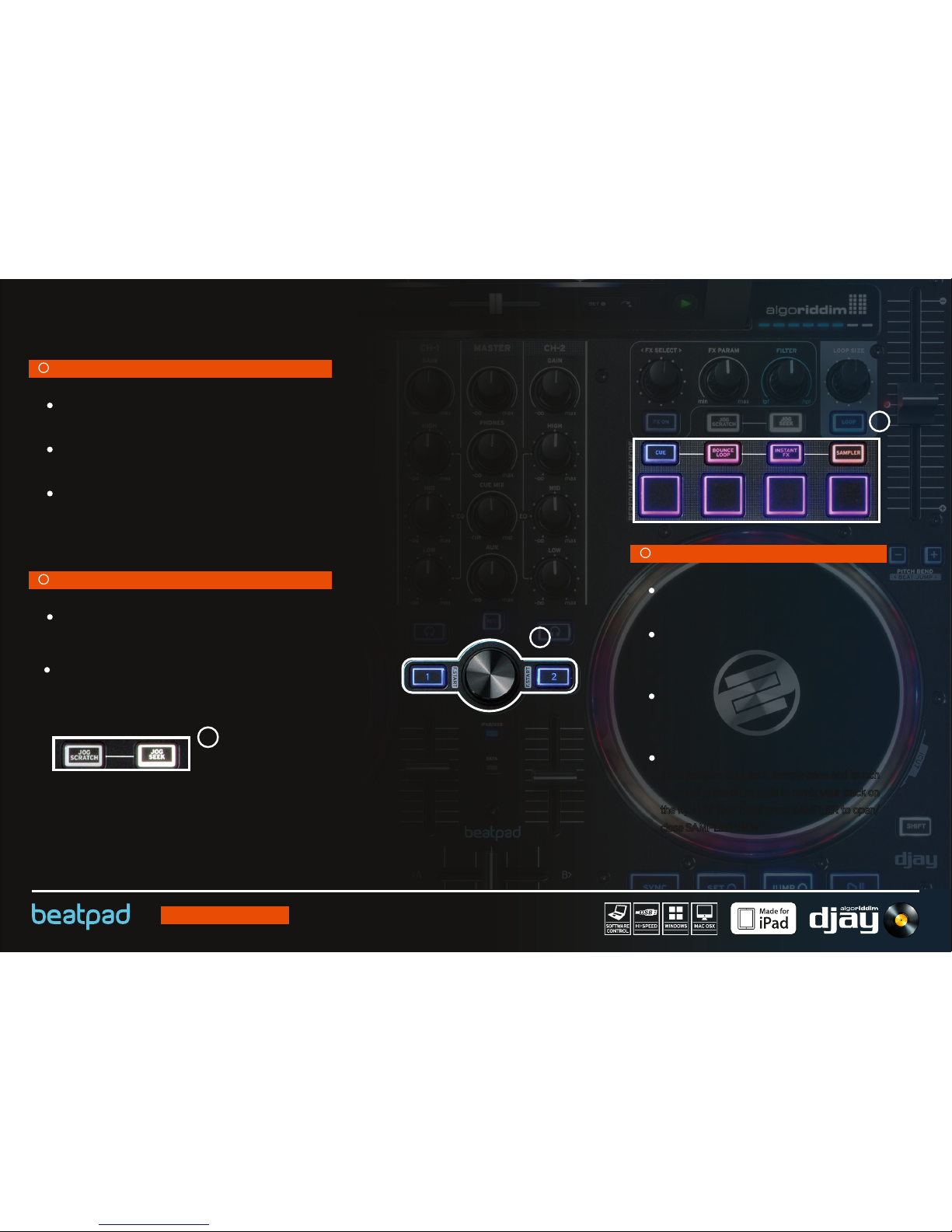

1TRACK NAVIGATION
TRACK SELECT
Use the track select encoder to browse through your iTunes library
TRACK LOAD
Press 1 or 2 to load tracks on either deck
FADER START
Press SHIFT + TRACK LOAD 1/2 to enable fader-start and
launch a track using your line fader
2JOG WHEEL MODES
Activate JOG SCRATCH MODE for vinyl emulation and JOG
SEEK MODE for quickly searching through your tracks.
iCut MODE
DJAY will automatically cut your track with the crossfader when
holding SHIFT and scratching with the jog wheel
3PERFORMANCE MODE
CUE
Press a pad to set a CUE and shift + CUE to delete
BOUNCE
Press BOUNCE LOOP MODE and hit a pad to cut up
your track, each drumpad has a different length
INSTANT F X
Instant FX contains a number of awesome one touch
effects that will add color to your mix
SAMPLER
Load samples onto each sample bank and launch
them using the drum pads to remix your track on
the fly. Hold SHIFT and press SAMPLER to open/
close SAMPLER VIEW
2

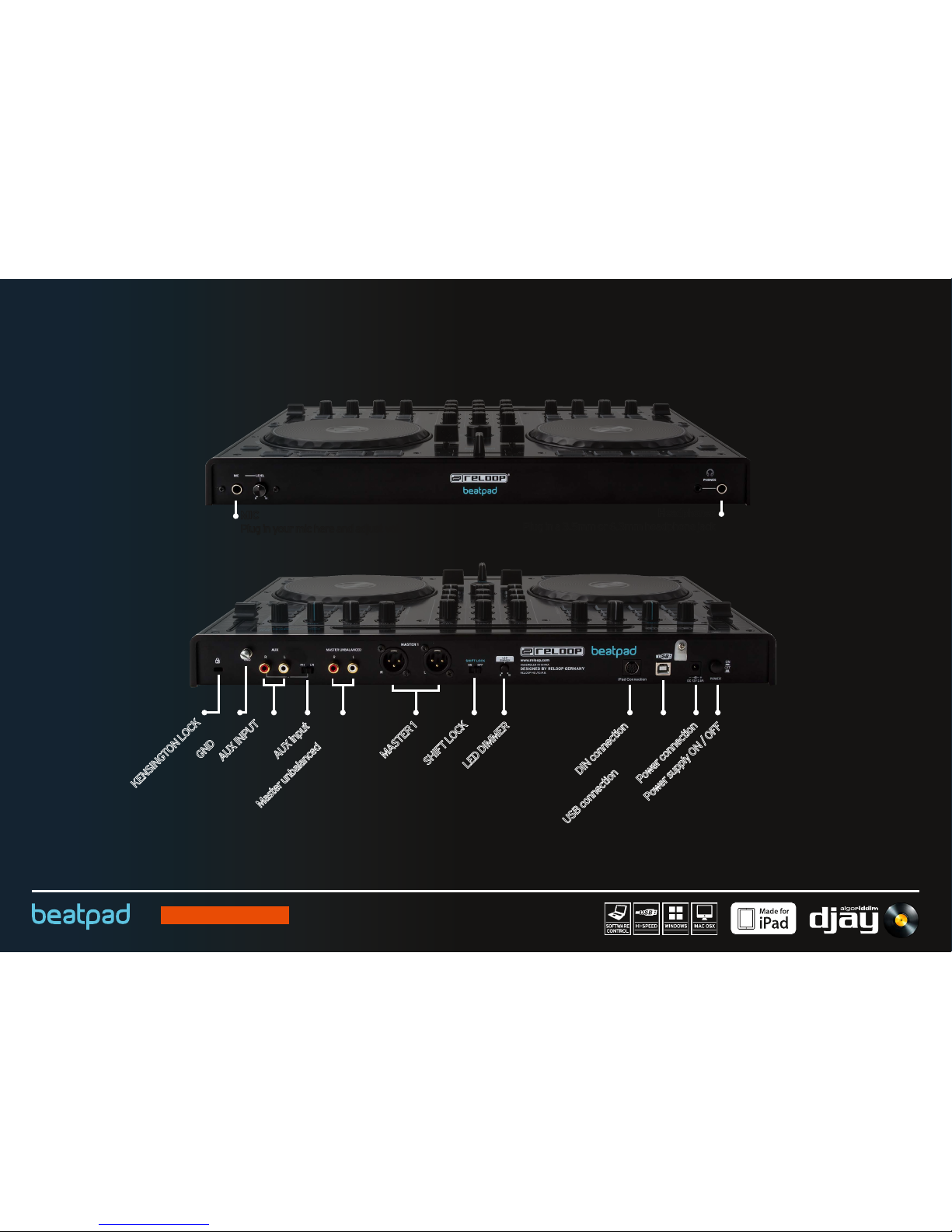

ENGLISH
Headphones
Plug in a 3.5mm or 6.3mm headphone jack
KENSINGTON LOCK
Phono GND screw
Master unbalanced (RCA)
Line phono switch for AUX input
AUX INPUT
For external device like iPod
turntable or CD players
MIC
Plug in your mic here and adjust volume
SHIFT LOCK
ON / OFF for latch or hold mode
MASTER 1
Balanced XLR connections
LED DIMMER
Sets the brightness of the LED panel
iPad DIN connection
USB connection for MAC or PC
Power connection
Power supply ON / OFF
QUICK START GUIDE

GERMAN
QUICK START GUIDE

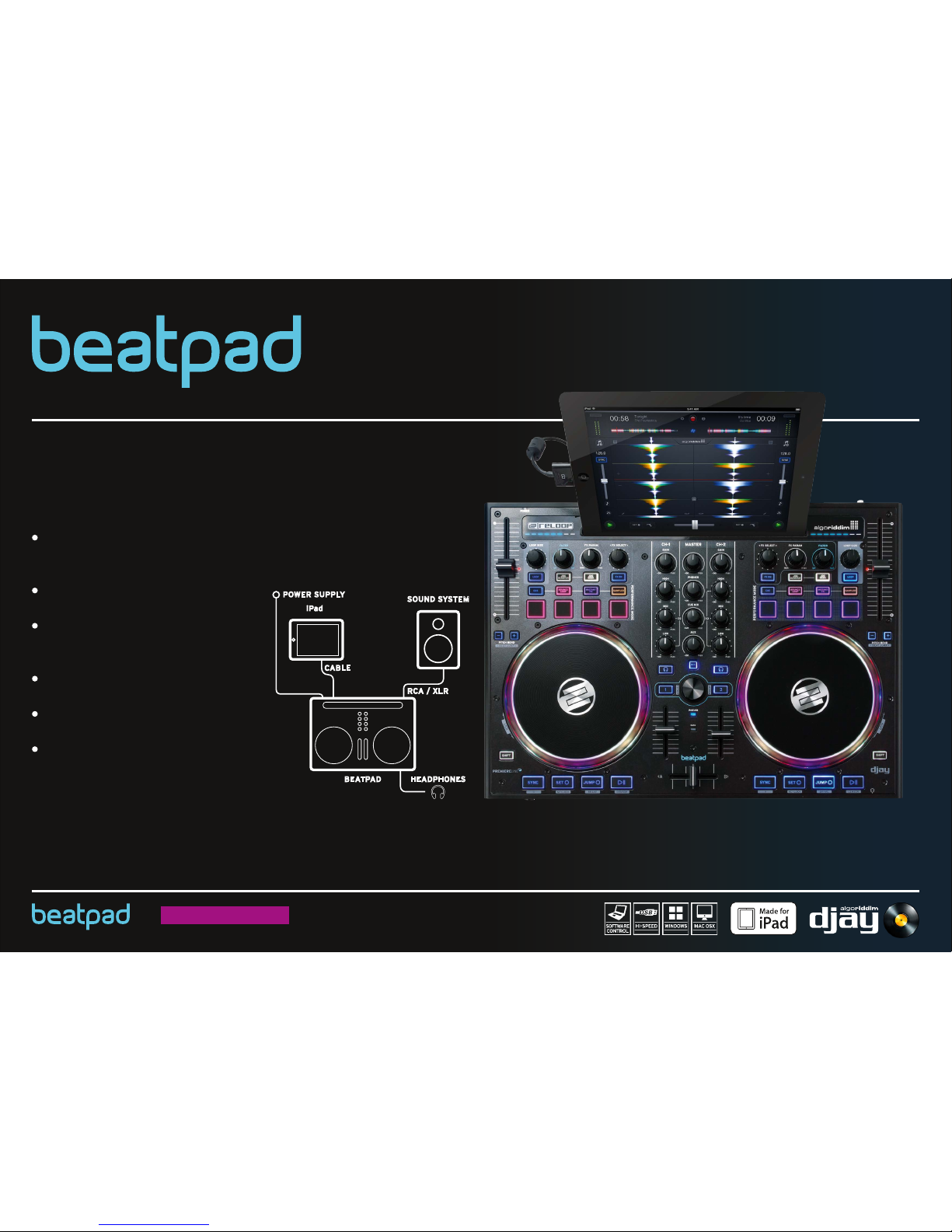

INSTALLATION AND SETUP
Das Beatpad ist ein dedizierter iPad Controller für
die DJAY App von Algoriddim und ein Class
Compliant USB Plug N Play Gerät für Mac und PC
Bitte laden und installieren Sie die DJAY iOS
App über den App Store
Positionieren Sie Ihr iPad in die Docking Staion und
verbinden Sie es mittels des mitgelieferten Kabels
Verbinden Sie Ihr iPad mit Ihrer Anlage über
Cinch (asymmetrisch) oder XLR (symmetrisch)
Schließen Sie nun das mitgelieferte Netzteil an
Lautstärkeregler sollte während des Aufbaus
auf minimum eingestellt sein; erhöhen Sie nach
dem Einschalten die Lautstärke langsam
POWER SUPPLY
iPad
CABLE
RCA / XLR
SOUND SYSTEM
BEATPAD HEADPHONES
PROFESSIONAL IPAD CONTROLLER FOR DJAY

GERMAN
QUICK START GUIDE
PITCH + FX SECTION
1PITCH +
2PITCH BEND Mit dem Pitch Fader können Sie die Geschwin-
digkeit eines Tracks dauerhaft verändern. Mit
der Pitch Bend Funktion können Sie die Ge-
schwindigkeiteines Trackstemporäranheben/
senken
2SHIFT +
PITCH BEND Springt taktweise im Track
3LOOP Um einen Loop zu erstellen, suchen Sie mit
dem Encoder die gewünschte Stelle. Durch
Drücken aktivieren/deaktivieren Sie den Loop
4FILTER Drehen Sie den Regler nach rechts für einen
High Pass Filter und nach links für einen Low
Pass Filter
5FX Um Effekte zu aktivieren, drücken Sie die FX
ON Taste
Mit FX SELECT navigieren Sie durch die
Effektauswahl
Mit FX PARAM können die Effektparame-
ter verändert werden
Sie gelangen zu den FX-Einstellungen durch Öfnnen des FX Menu in
der DJAY App auf Ihrem iPad.
1
5
2
3 4

GERMAN
QUICK START GUIDE
TRANSPORT SECTION
1SYNC Die Sync Funktion erlaubt es, den BPM Wert eines
Tracks an das andere Deck anzupassen
2SET CUE Hiermit erstellen Sie einen temporären Cue
Punkt. Bei jedem Drücken wird ein neuer Cue
Punkt erstellt. Dieser wird durch einen weissen
Cue Marker dargestellt
3JUMP TO CUE Durch Drücken von JUMP TO CUE gelangen Sie
an den durch SET CUE zuletzt gesetzten Cue
Punkt. Bei nich vorhandenem Cue Punkt gelan-
gen Sie an den Anfang des Tracks
4PLAY / PAUSE Drücken, um die Wiedergabe eines Tracks zu
starten/pausieren
5SHIFT +
1SYNC Kehrt zum Anfang eines Tracks zurück
5SHIFT +
2SET CUE Aktiviert Keylock
5SHIFT +
3JUMP TO CUE Aktiviert den Vinyl-Bremseffekt
5SHIFT +
4PLAY Aktiviert die Rücklauffunktion
1 2 3 4
5

GERMAN
QUICK START GUIDE

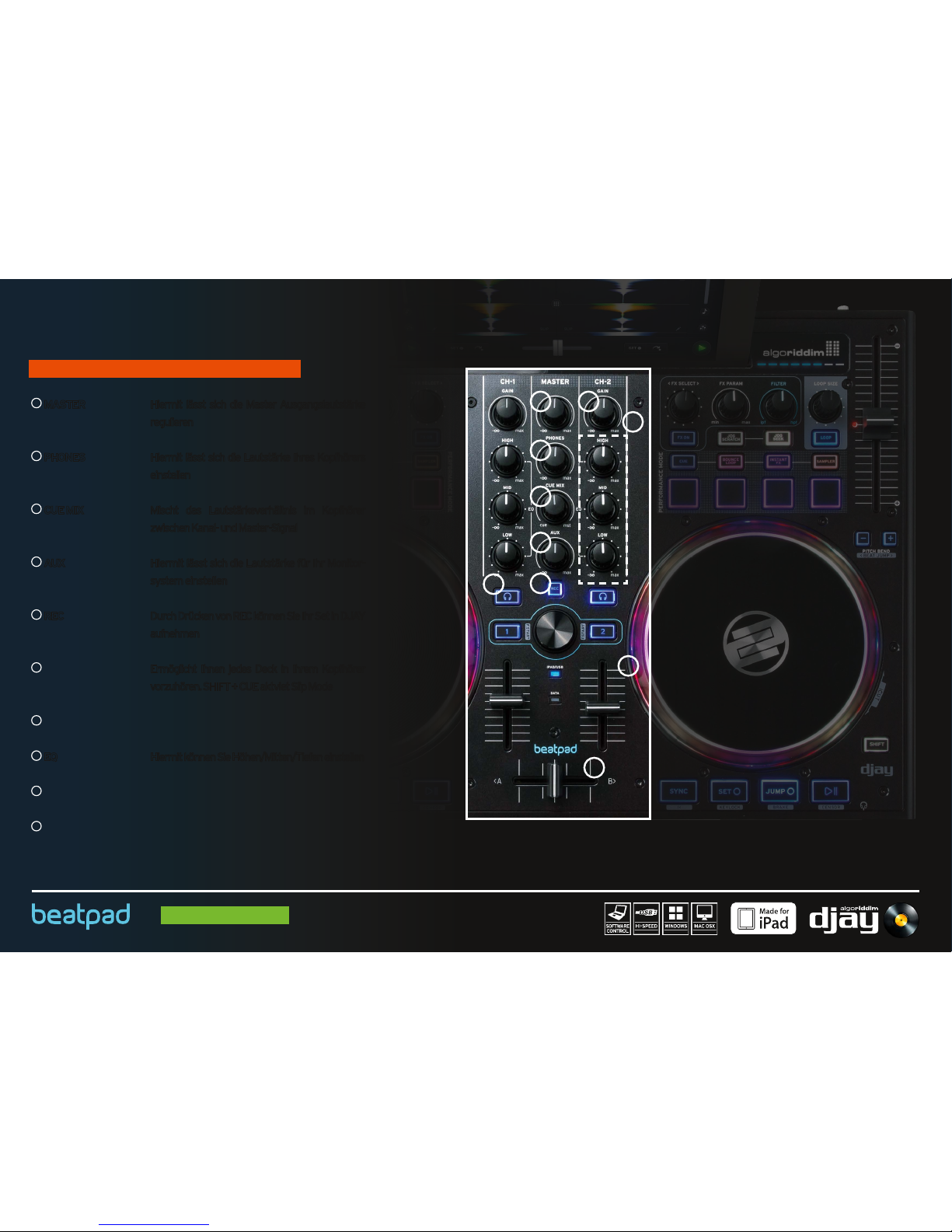

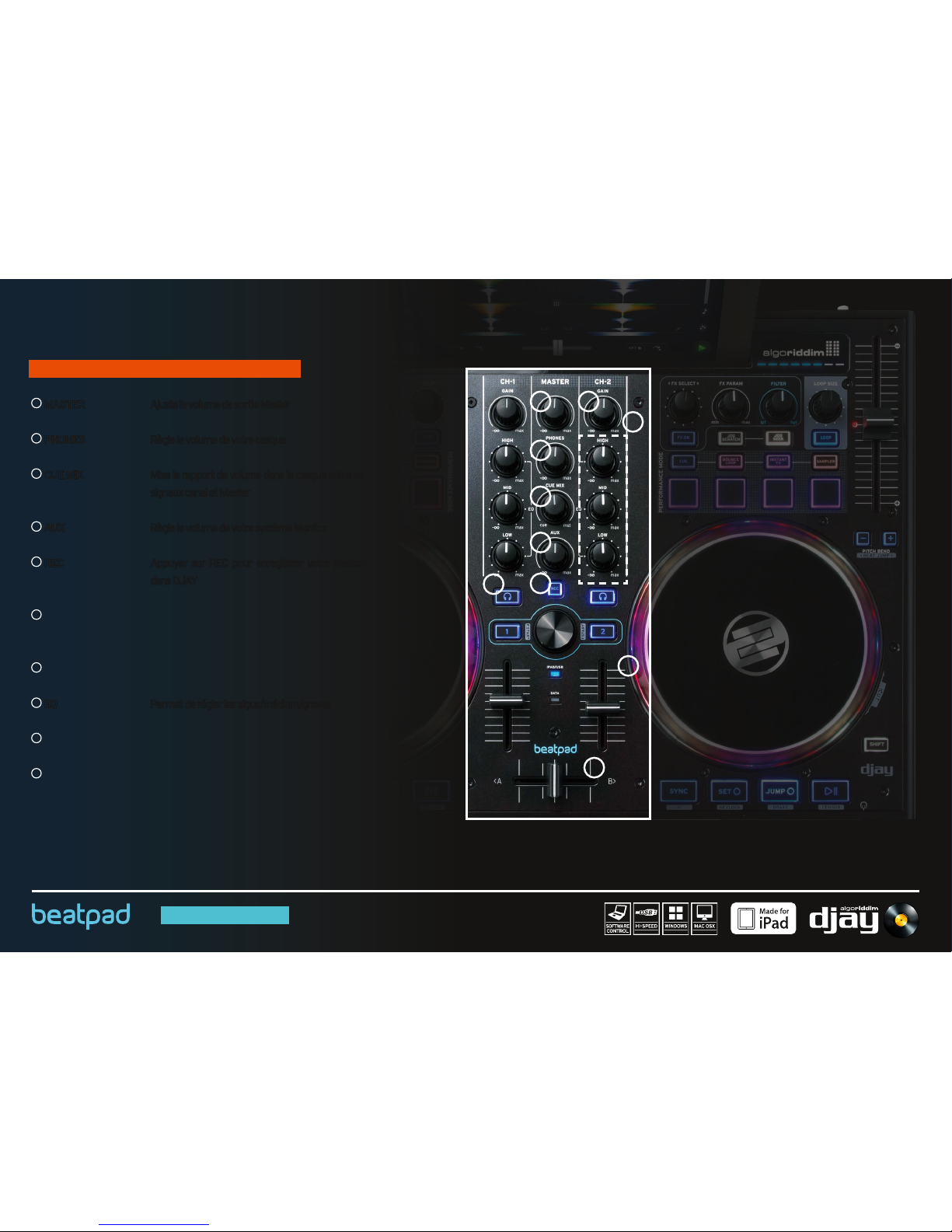

MIXER SECTION
1MASTER Hiermit lässt sich die Master Ausgangslautstärke
regulieren
2PHONES Hiermit lässt sich die Lautstärke Ihres Kopfhörers
einstellen
3CUE MIX Mischt das Lautstärkeverhältnis im Kopfhörer
zwischen Kanal- und Master-Signal
4AUX Hiermit lässt sich die Lautstärke für Ihr Monitor-
system einstellen
5REC Durch Drücken von REC können Sie Ihr Set in DJAY
aufnehmen
6CUE Ermöglicht Ihnen jedes Deck in Ihrem Kopfhörer
vorzuhören. SHIFT + CUE aktviet Slip Mode
7GAIN Feinjustierung der Lautstärke des jeweiligen Kanals
8EQ Hiermit können Sie Höhen/Mitten/Tiefen einstellen
9LINE FADERS Reguliert die Kanallautstärke
10 CROSSFADER Ermöglicht es Ihnen zwischen den Decks
überzublenden
1
2
3
4
5
6
9
7
10
8

GERMAN
1
3
QUICK START GUIDE
1TRACK NAVIGATION
TRACK SELECT
Verwenden Sie den Track Select Encoder um durch Ihre iTunes
Library zu browsen
TRACK LOAD
Drücken Sie 1 oder 2 um einen Track in das jeweilige Deck
zu laden
FADER START
Drücken Sie SHIFT + TRACK LOAD 1/2 um Fader-Start zu aktivie-
ren, was Ihnen erlaubt durch Betätigen der Linefader einen Track
zu starten
2JOG WHEEL MODES
Aktivieren Sie den JOG SCRATCH MODE für eine Vinylemu-
lierung und JOG SEEK MODE für die Schnellsuche innerhalb
eines Tracks
iCut MODE
DJAY führt ein automatisches Cutten mit dem Crossfader
aus, wenn Sie SHIFT gedrückt halten und mit dem Jog Wheel
scratchen
3PERFORMANCE MODE
CUE
Drücken Sie eines der Pads um einen Cue Punkt zu
setzen und SHIFT + CUE um diesen wieder zu löschen
BOUNCE
Drücken Sie BOUNCE LOOP MODE und drücken Sie
eines der Pads, um einen Track zu cutten; die Länge
variiert von Pad zu Pad
INSTANT F X
Instant FX beinhaltet verschiedene One-Touch-
Effekte,was Ihrem Mix mehr Abwechslung verschafft
SAMPLER
Laden Sie Samples in jede Sample-Bank und triggern
Sie diese mittels der Drum Pads, um live zur Musik zu
jammen oder Ihren Track On-the-Fly zu remixen
2

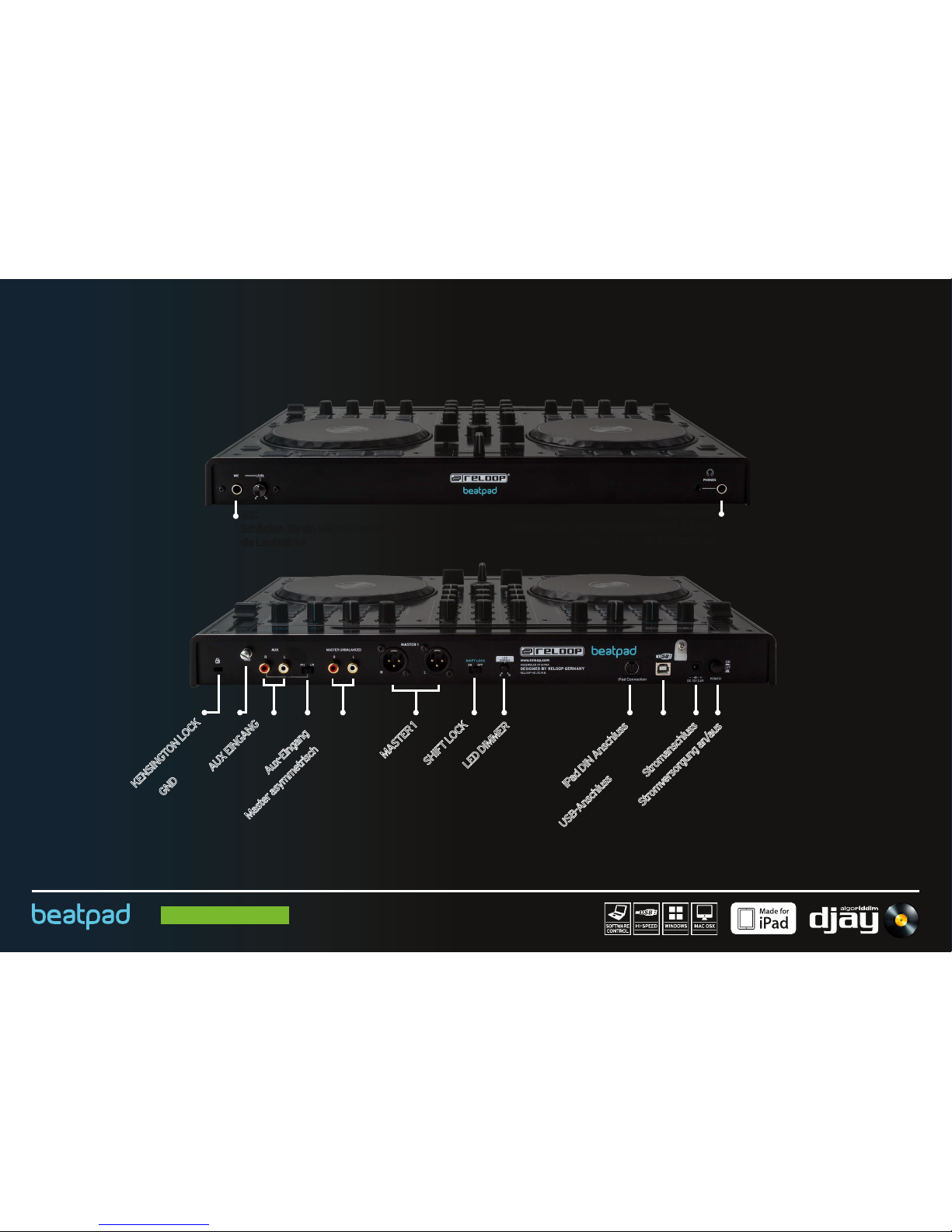

GERMAN
Headphones
Schließen Sie hier einen Kopfhörer mit 3,5 mm
oder 6,3 mm Klinkestecker an
KENSINGTON LOCK
Phono GND Erdungsschraube
Master asymmetrisch (Cinch)
Line/Phono Umschalter für den
Aux-Eingang
AUX EINGANG
Anschluss für ein externes Gerät
MIC
Schließen Sie ein Mikrofon an und regeln Sie
die Lautstärke
SHIFT LOCK
ON/OFF für den Toggle- oder Hold-Modus
MASTER 1
Symmetrischer XLR-Anschluss
LED DIMMER
Reguliert die Helligkeit des LED Panels
iPad DIN Anschluss
USB-Anschluss für Mac oder PC
Stromanschluss
Stromversorgung an/aus
QUICK START GUIDE

FRANCAIS
PROFESSIONAL IPAD CONTROLLER FOR DJAY
QUICK START GUIDE
INSTALLATION AND SETUP
Le Beatpad est un contrôleur iPad dédié pour l‘app
DJAY d‘Algoriddim et un appareil USB Plug N Play
compatible pour Mac et PC
Veuillez télécharger et installer l‘app DJAY iOS
via App Store
Placez votre iPad dans la station d‘accueil et le
brancher avec le câble livré
Raccordez votre iPad à votre chaîne par coaxial
(asymétrique) ou XLR (symétrique)
Branchez maintenant le bloc secteur livré
Pendant l‘installation, le volume doit être réglé
au minimum; puis augmenté lentement après la
mise sous tension
POWER SUPPLY
iPad
CABLE
RCA / XLR
SOUND SYSTEM
BEATPAD HEADPHONES

FRANCAIS
QUICK START GUIDE
PITCH + FX SECTION
1PITCH +
2PITCHBEND Le Pitch Fader permet de modifier durable-
ment la vitesse d‘une piste. La fonction Pitch
Bend sert à accélérer/freiner momentané-
ment la vitesse d‘une piste
2SHIFT +
PITCH BEND Saute en cadence dans la piste
3LOOP Pour définir une boucle, chercher l‘endroit
désiré avec l‘encodeur. Appuyer pour activer/
désactiver la boucle
4FILTER Tourner le régleur à droite pour activer un filtre
passe haut ou à gauche pour un filtre passe bas
5FX Appuyer sur la touche FX ON pour activer
des effets
Utiliser FX SELECT pour naviguer dans la
sélection d‘effet
FX PARAM permet de modifier les
paramètres d‘effet
Pour accéder aux réglages FX, ouvrez le menu FX de l‘app DJAY
sur votre iPad.
1
5
2
3 4

FRANCAIS
QUICK START GUIDE
TRANSPORT SECTION
1SYNC La fonction Sync sert à adapter les BPM d‘une pis-
te à ceux de l‘autre platine
2SET CUE Permet de créer un point Cue temporaire. Cha-
que pression définit un nouveau point Cue. Ce
point est représenté par un repère Cue blanc
3JUMP TO CUE Appuyer sur JUMPTOCUE pour alleraudernier point
Cuedéfini par SETCUE. Siaucun point Cue n‘estdéfini,
vous retournez au début de la piste
4PLAY / PAUSE Appuyer pour lancer/arrêter la lecture d‘une piste
5SHIFT +
1SYNC Retourne au début d‘une piste
5SHIFT +
2SET CUE Active Keylock
5SHIFT +
3JUMP TO CUE Active l‘effet de freinage vinyle
5SHIFT +
4PLAY Active la fonction d‘inversion de marche
1 2 3 4
5

FRANCAIS
QUICK START GUIDE
MIXER SECTION
1MASTER Ajuste le volume de sortie Master
2PHONES Règle le volume de votre casque
3CUE MIX Mixe le rapport de volume dans le casque entre les
signaux canal et Master
4AUX Règle le volume de votre système Monitor
5REC Appuyer sur REC pour enregistrer votre session
dans DJAY
6CUE Sert à pré-écouter chaque platine dans le casque.
SHIFT + CUE = Slip Mode
7GAIN Ajuste le volume du canal correspondant
8EQ Permet de régler les aigus/médium/graves
9LINE FADERS Règle le volume du canal
10 CROSSFADER Enchaîne entre les platines
1
2
3
4
5
6
9
7
10
8

FRANCAIS
1
3
QUICK START GUIDE
1TRACK NAVIGATION
TRACK SELECT
Utiliser l‘encodeur Track Select pour naviguer dans votre
iTunes Library
TRACK LOAD
Appuyer sur 1 ou 2 pour charger une piste dans la platine
respective
FADER START
Appuyer surSHIFT + TRACKLOAD1/2 pour activerledémarrage
curseur et lancer une piste en actionnant le curseur linéaire
2JOG WHEEL MODES
Activez le mode JOG SCRATCH pour une émulation vinyle et
le mode JOG SEEK pour une recherche rapide dans une piste
iCut MODE
DJAYexécuteunCuttingautomatiqueavecleCrossfaderlorsque
SHIFT est enfoncé et que vous scratchez avec la Jog Wheel
3PERFORMANCE MODE
CUE
Frapper l‘un des Pads pour définir un point Cue et
appuyer sur SHIFT + CUE pour l‘effacer
BOUNCE
Appuyer sur BOUNCE LOOP MODE et frapper l‘un
des Pads pour couper une piste; la longueur varie
selon les pads
INSTANT F X
InstantFXcontientdifférentseffetsdéclenchablespar
une touche pour enrichir votre session
SAMPLER
Sert à charger des échantillons dans chaque banc et
à les déclencher en frappant sur les Drum Pads pour
jouer en direct sur la pisteouremixerlapisteàlavolée
2

FRANCAIS
Headphones
Sert à raccorder un microphone et
à régler le volume
KENSINGTON LOCK
Vis de mise à la terre Phono GND
Master asymétrique (coaxial)
Commutateur Line/Phono pour
l’entrée Aux
AUX INPUT
Connecteur pour appareil externe tel que
MIC
Sert à raccorder un microphone et
à régler le volume
SHIFT LOCK
ON/OFF pour le mode Toggle ou Hold
MASTER 1
Connecteur symétrique XLR
LED DIMMER
Ajuste la luminosité du panneau de DEL
Connecteur iPad DIN
Port USB pour Mac ou PC
Branchement secteur
Alimentation électrique marche/arrêt
QUICK START GUIDE

ESPANOL
PROFESSIONAL IPAD CONTROLLER FOR DJAY
QUICK START GUIDE
INSTALLATION AND SETUP
Beatpad es un controlador iPad designado para la
app DJAY de Algoriddim y es un dispositivo Plug &
Play con soporte nativo USB para PC y Mac
Asegúrese de instalar la app DJAY iOS de la
App Store
Sitúe el iPad en la estación base y conéctelo al
ordenador portátil por medio del cable que
viene suministrado
Conecte los auriculares (conector jack 6.3 mm
o 3.5 m) a la toma del panel frontal
Conecte el adaptador de corriente que viene
suministrado
Asegúrese de que el volumen está bajo cuando
haga la conexión por primera vez y después
súbalo despacio
POWER SUPPLY
iPad
CABLE
RCA / XLR
SOUND SYSTEM
BEATPAD HEADPHONES

ESPANOL
QUICK START GUIDE
PITCH + FX SECTION
1PITCH +
2PITCH BEND El Pitch fader cambia la velocidad permanente
de la pista mientras que Pitch bend acelera o
ralentiza la pista temporalmente
2SHIFT +
PITCH BEND Salta a través de la pista en barras de tiempos
3LOOP Para repetir una pista, gire el codificador a la
longitud de ciclo deseada y presione para acti-
var LOOP ON / OFF. Pulse el botón LOOP para
activar o desactivar un ciclo
4FILTER Gire el selector a la derecha para aplicar un filtro
de paso alto y gírelo a la izquierda para aplicar un
filtro de paso bajo
5FX Al pulsar el botón FX ON, se activan los efectos
FX SELECT se desplaza por la selección FX
FX PARAM cambia el parámetro de este efecto
Puede ver los ajustes FX si abre el menú FX en la app DJAY de su iPad.
1
5
2
3 4
