ResMed Swift FX Bella Gray Operation manual

Swift™FX Bella Gray
nasal pillows system
Headgear User Information
English • Français (canadien) • Español (latinoamericano) • Português
(Brasil) • Deutsch • Français • Italiano • Nederlands • Svenska •
Dansk • Norsk • Suomi •
Ελληνικά • Polski • Magyar • Русский •
Türkçe •
Česky • Slovensky

i
Swift™FX Bella Gray
nasal pillows system
Headgear User Information
English • Français (canadien) • Español (latinoamericano) • Português (Brasil) •
Deutsch • Français • Italiano • Nederlands • Svenska • Dansk • Norsk • Suomi •
Ελληνικά • Polski • Magyar • Русский • Türkçe • Česky • Slovensky

ii
A
1
2
3

iii
Item/
Composant/
Artículo/
Item/
Artikel/
Composant/
Articolo/
Artikel/
Artikel/
Produkt/
Artikkel/
Osa/ Είδος/
Część/ Tétel/
Позиция/
Madde/
Položka/
Položka
Description/ Description/
Descripción/ Descrição/
Beschreibung/ Description/
Descrizione/ Beschrijving/
Beskrivning/ Beskrivelse/
Beskrivelse/ Kuvaus/ Περιγραφή/
Opis/ Leírás/ Описание/ Açıklama/
Popis/ Popis
Part number/
Code produit/
Número de
pieza/ Código
da peça/
Teilenummer/
Code produit/
Codice prodotto/
Onderdeel-
nummer/
Delnummer/
Delnummer/
Delenummer/
Tuotenumero/
Αριθμός
καταλόγου/ Numer
części/ Cikkszám/
Номер детали/
Parça numarası/
Číslo součásti/
Číslo časti
A Swift FX Bella Gray headgear/
HarnaisSwift FX Bella Gray/
ArnésSwift FX Bella Gray/
Arnêsda Swift FXBella Gray/
SwiftFXBella Gray Kopfband/
Harnais Swift FX Bella Gray/
CopricapoSwift FX Bella Gray/
SwiftFX Bella Gray-hoofdbandenstel/
Swift FX Bella Gray huvudband/
Swift FX Bella Gray hovedbånd/
SwiftFXBella Gray-hodestropper/
Swift FX Bella Gray-pääremmit/
Ιμάντες κεφαλής Swift FX Bella Gray/
Część nagłowna Swift FX Bella Gray/
Swift FX Bella Gray fejpánt/ Головной
фиксатор Swift FX Bella Gray/ Swift FX
Bella Gray başlık/ Náhlavní souprava
Swift FX Bella Gray / Náhlavná súprava
Swift FX Bella Gray
61582
1 Strap/ Sangle/ Correa/ Correia/
Band/ Sangle/ Cinghia/ Band/
Rem/ Strop/ Stropp/ Hihna/
Ιμάντας/ Pasek/ Szíj/ Ремешок/ Bant/
Upevňovací pásek/ Popruh
—

iv
2 Soft sleeve/ Gaine souple/
Funda blanda/ Luva maleável/
Komforthüllen/ Gaine souple/ Guaina
morbida/ Zachte hoes/ Mjukt skydd/
Blød manchet/ Myk mansjett/
Kiinnityshihna/ Μαλακό περίβλημα/
Miękki rękaw/ Puha hüvely/ Мягкий
рукав/ Yumuşak kollar/ Měkká manžeta/
Mäkké puzdro
—
3 Buckle/ Boucle/ Hebilla/ Fivela/
Clip/ Boucle/ Fibbia/ Gesp/ Spänne/
Spænde/ Spenne/ Solki/ Αγκράφα/
Sprzączka/ Csat/ Пряжка/ Toka/ Přezka/
Spona
—

v
Also available/ Également disponible/También disponible/
Tambémdisponível/ Außerdem erhältlich:/ Également disponible/
Altriprodotti/Tevens verkrijgbaar/ Övrigt/ Desuden fås/ Også
tilgjengelig/ Saatavissamyös/ Διατίθενται επίσης/ Dostępne są także/
Egyéb kapható termékek/ Также в наличии/ Ayrıca/ V nabídce také/
Tiež kdispozícii
Swift FX Bella Gray + Swift FX
headgear (Combination pack)/
Harnais Swift FX Bella Gray + Swift FX
(Ensemble)/
Arnés Swift FX Bella Gray + Swift FX
(paquete combinado)/
Arnês da Swift FX Bella Gray + Swift
FX (pacote combinado)/
SwiftFX Bella Gray + Swift FX
Kopfband (Kombipackung)/
Harnais Swift FX Bella Gray +
Swift FX (Ensemble)/ Copricapo
Swift FX Bella Gray + Swift FX
(Combinazione)/ Swift FX Bella
Gray + Swift FX-hoofdbandenstel
(combinatieverpakking)/
Swift FX Bella Gray + Swift FX
huvudband (kombinationspaket)/
Swift FXBella Gray+ Swift FX
hovedbånd (kombipakke)/
Swift FX Bella Gray- og Swift FX-
hodestropper (kombinasjonspakke)/
Swift FXBella Gray + Swift FX
-pääremmit (yhdistelmäpakkaus)/
Ιμάντες κεφαλής Swift FX Bella Gray +
Swift FX (Συνδυασμένη συσκευασία)/
Części nagłowne Swift FX Bella Gray +
Swift FX (zestaw)/
Swift FX Bella Gray + Swift FX
fejpánt (kombinált csomag)/
Головной фиксатор Swift FX Bella
Gray + головной фиксатор Swift FX
(комплект)/ Swift FX Bella Gray +
Swift FX başlık (Kombinasyon paketi)/
Náhlavní souprava Swift FX Bella Gray
+ Swift FX (kombinovaný balíček)/
Náhlavná súprava Swift FX Bella Gray
+ Swift FX (dvojbalenie)
61583

vi
Attaching the headgear/ Fixation du harnais/
Conexión del arnés/ Fixação do arnês/ Anbringen
des Kopfbandes/ Fixation du harnais/ Fissaggio
del copricapo/ Het hoofdbandenstel bevestigen/
Sättafast huvudbandet/ Montering af hovedbånd/
Feste hodestroppene/ Pääremmien kiinnittäminen/
Τοποθέτηση των ιμάντων κεφαλής/ Dołączanie części
nagłownej/ A fejpánt csatlakoztatása/ Присоединение
головного фиксатора/ Başlığın takılması/ Připnutí
náhlavní soupravy/ Pripevnenie náhlavnej súpravy
2
1
3

vii
Fitting/ Mise en place/ Colocación/ Colocação/
Anlegen/ Mise en place/ Applicazione/
Opzetten/Tillpassning/Tilpasning/ Tilpasning/
Sovittaminen/ Τοποθέτηση της μάσκας/ Zakładanie
maski/ A maszk felhelyezése/ Подгонка/ Maskenin
Takılması/ Nasazení masky/ Nasadzovanie
12
34
56

viii
Removing the headgear/ Retrait du harnais/
Extracción del arnés/ Remoção do arnês/
Abnehmen des Kopfbandes/ Retrait du harnais/
Rimozione del copricapo/ Het hoofdbandenstel
afzetten/Ta bort huvudbandet/ Fjernelse af
hovedbåndet/ Ta av hodestroppene/ Pois
ottaminen/ Αφαίρεση των ιμάντων κεφαλής/
Zdejmowanie części nagłownej/ A fejpánt eltávolítása/
Отсоединение головного фиксатора/ Başlığın
çıkarılması/ Odepnutí náhlavní soupravy/ Snímanie
náhlavnej súpravy
1 2

ix
Reassembly of straps (if required)/ Remontage
des sangles (le cas échéant)/ Montaje de las
correas (de ser necesario)/ Remontagem das
correias (se necessário)/ Erneutes Anbringen
der Bänder (falls erforderlich)/ Remontage des
sangles (le cas échéant)/ Riassemblaggio delle
cinghie (se richiesto)/ Opnieuw monteren van
het hoofdbandenstel (indien nodig)/ Montering
av remmar (vid behov)/ Samling af stropper
(omnødvendigt)/ Montere stroppene igjen (etter
behov)/ Pääremmien kokoaminen (tarvittaessa)/
Επανασυναρμολόγηση ιμάντων (αν απαιτείται)/
Ponowny montaż pasków (jeśli jest konieczny)/ A szíjak
ismételt összeszerelése (szükség esetén)/ Повторная
сборка ремешков (если необходимо)/ Bantların
yeniden takılması (gerekirse)/ Opětovné upevnění
pásků (v případě potřeby)/ Opätovné zostavenie
popruhov (ak je potrebné)
A B
1

x
A B
2
3

1
English
Please read this information in conjunction with the Swift FX or the
Swift FX Bella Gray User Guide.
Intended use
The Swift FX Bella Gray channels airflow noninvasively to a patient
from a positive airway pressure (PAP) device such as a continuous
positive airway pressure (CPAP) or bilevel system.
The Swift FX Bella Gray is:
• to be used by adult patients (> 66 lb/30 kg) for whom positive
airway pressure has been prescribed
• intended for single-patient re-use in the home environment and
multipatient re-use in the hospital/institutional environment.

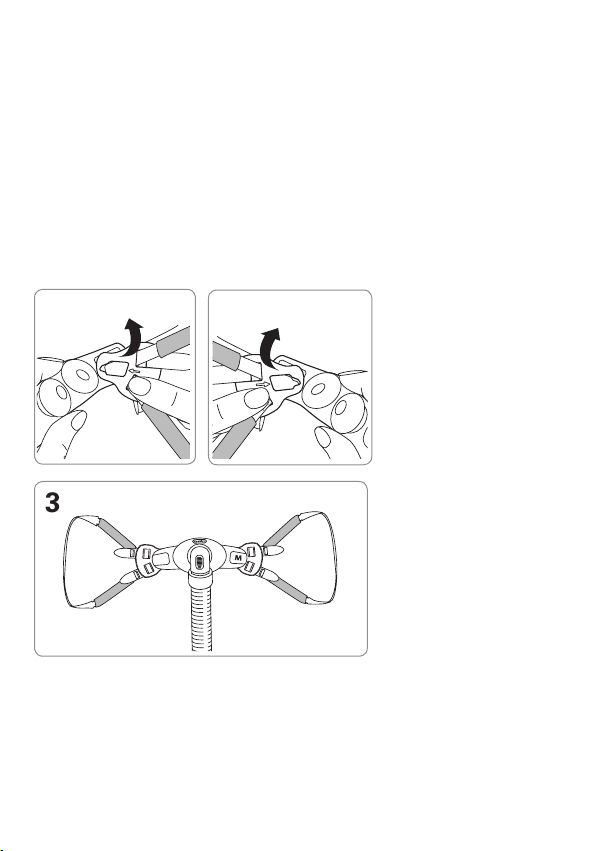

Attaching the headgear
First remove the current headgear from the pillows, then:
1. Hold the Swift FX Bella Gray buckle with the arrow facing
you. Latch the buckle onto the node on the pillows.
2. Repeat step 1 with the other buckle.

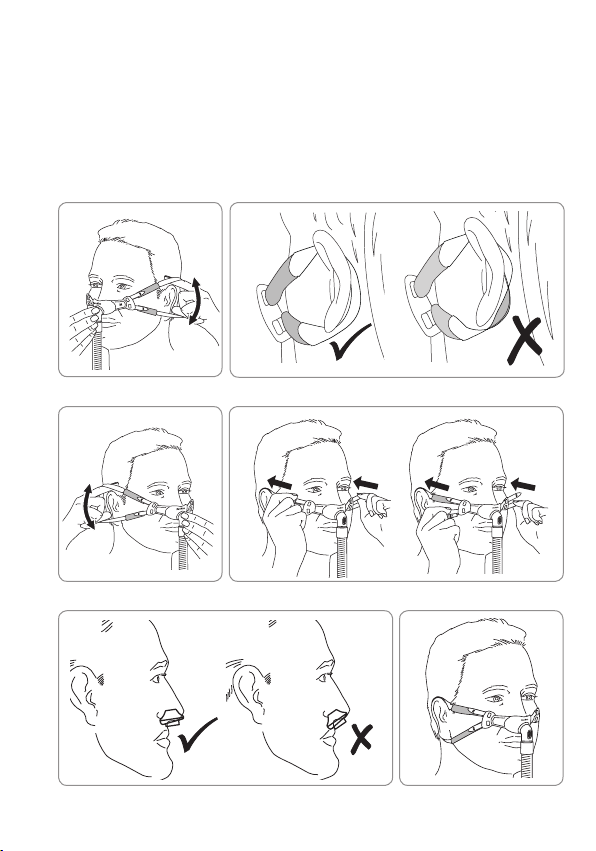

Fitting
1. Hold the pillows at your nose ensuring that the ResMed logo
is on the top of the pillows facing up. Pull one strap around
and behind your ear.
2. Ensure the strap lies flat and is not twisted.
3. Repeat steps 1 and 2 with the other strap.
4. Adjust the mask fit by pulling the upper straps along the
notches until a comfortable fit is achieved. Repeat with the
lower straps. Do not overtighten.
5. Check that the nasal pillows are positioned upright in the
entrance of your nostrils.

2
WARNING
Using Swift FX Bella Gray may cause ear soreness. If symptoms
occur, consult your physician.
Removing your mask
To remove your mask, place your fingers underneath the straps and lift
them away from your ears.

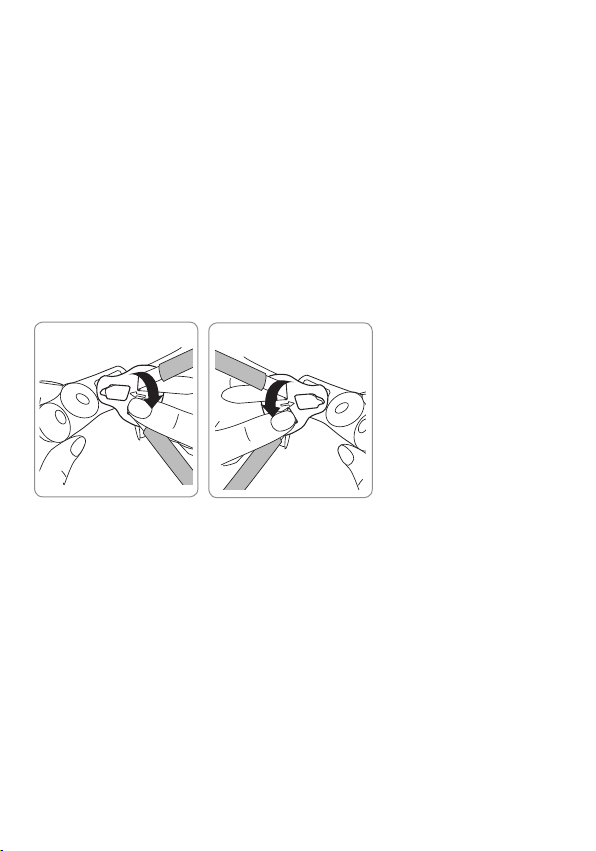

Removing the headgear
1–2. Remove each buckle by slightly twisting the buckle and
pulling away from the node on the pillows.
Note: The strap and soft sleeve are not intended to be dissassembled
and can be washed together, while attached to the buckle.

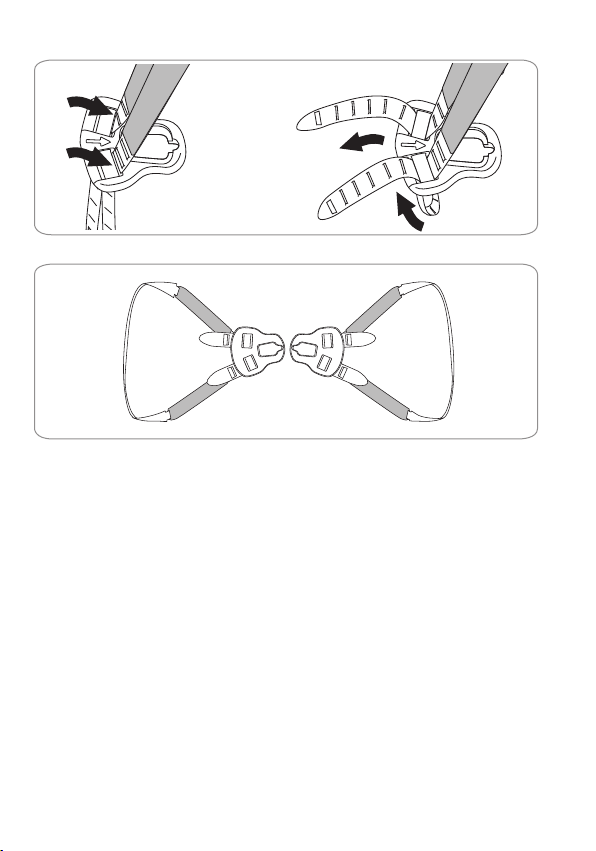

Headgear reassembly steps (if required)
If you have disassembled your headgear it needs to be reassembled
before attaching to the pillows.
1. Thread each strap through the soft sleeve. Pull the soft sleeve
up until it sits flush against the widest part of the strap.
Ensure the soft sleeve lies flat on the strap.
2. Hold the buckle with the arrow facing up.
A. Ensuring the notches of the strap are facing the arrow
head, thread the end of the strap down through the
opening closest to the arrow head on the buckle.
B. Bring the end of the strap up through the other opening,
making sure that the notches on the strap sit against
each other.
Repeat these steps with each strap.
3. Ensure that the straps are not twisted.

3
Troubleshooting
Problem/ possible cause Solution
Ears are sore
Swift FX Bella Gray headgear is not
fitted correctly. Readjust the straps to ensure they are not overtightened or twisted.
If problem persists talk to your
clinician.
Swift FX Bella Gray headgear is not
suited for your ear type. Replace the Swift FX Bella Gray headgear with the supplied Swift
FX headgear.
Français (canadien)
Veuillez lire ces informations en conjonction avec le manuel utilisateur
du Swift FX ou du Swift FX Bella Gray.
Usage prévu
Le Swift FX Bella Gray achemine au patient de façon non-invasive le
débit d’air produit par un appareil à pression positive tel qu’un appareil
de PPC ou d’aide inspiratoire avec PEP.
Le Swift FX Bella Gray est prévu:
• pour une utilisation par des patients adultes (> à 66lb/30kg) à qui
une pression positive a été prescrite;
• pour un usage multiple par un seul patient à domicile ou pour un
usage multiple par plusieurs patients en milieu médical.
Fixation du harnais
Séparez d’abord le harnais des coussins, puis:
1. Tenez la boucle supérieure du Swift FX Bella Gray avec la
flèche pointée vers vous. Attachez la boucle au nœud des
coussins.
2. Répétez l’étape 1 pour l’autre boucle.

4
Mise en place
1. Tenez les coussins sous votre nez en veillant à tourner le logo
ResMed vers le haut. Posez la sangle autour de l'oreille.
2. La sangle doit être posée à plat sans être entortillée.
3. Posez l'autre sangle en répétant les étapes 1 et 2.
4. Ajustez le masque en tirant sur les sangles supérieures et
en les fixant sur une encoche où le masque est confortable
à porter. Effectuez un ajustement similaire des sangles
inférieures. Ne serrez pas trop fort.
5. Vérifiez que les coussins narinaires sont positionnés
verticalement par rapport à l'entrée de vos narines.
AVERTISSEMENT
L’utilisation du Swift FX Bella Gray est susceptible de provoquer
des douleurs auriculaires. Si de tels symptômes apparaissent,
veuillez en parler à votre médecin.
Retrait de votre masque
Pour retirer votre masque, posez vos doigts sous les sangles et
soulevez ces dernières en les écartant des oreilles.
Retrait du harnais
1–2. Détachez chaque boucle en les tordant légèrement et en les
sortant du nœud sur les coussins.
Remarque: la sangle et la gaine souple n’ont pas besoin d’être
séparées et peuvent être lavées ensemble tout en étant attachées à la
boucle.

5
Étapes du remontage du harnais (le cas échéant)
Si votre harnais a été démonté, vous devez le remonter avant d’y
attacher les coussins.
1. Faites passer chaque sangle à travers la gaine souple. Tirez
sur la gaine souple jusqu'à ce qu'elle soit parfaitement
alignée avec la partie la plus large de la sangle. Vérifiez que la
gaine souple repose bien à plat sur la sangle.
2. Tenez la boucle en tournant la flèche vers le haut.
A. En positionnant les encoches tournées vers la pointe
de la flèche, faites passer les extrémités de la sangle à
travers la fente de la boucle la plus proche de la pointe de
la flèche.
B. Faites ensuite remonter l'extrémité à travers la deuxième
fente pour bien sécuriser la mise en place.
Effectuez la même procédure avec chaque sangle.
3. Veillez à ne pas entortiller les sangles.
Dépannage
Problème/ cause possible Solution
Les oreilles sont douloureuses
Le harnais Swift FX Bella Gray
n'est pas posé correctement. Réajustez les sangles et veillez à, ni trop les serrer, ni les entortiller.
Si le problème persiste, parlez-en à
votre clinicien.
Le harnais Swift FX Bella Gray
ne correspond pas à votre type
d'oreille.
Remplacez-le avec l'autre harnais
fourni, le Swift FX.

6
Español (latinoamericano)
Lea la presente información junto con el manual del usuario del Swift
FX o del Swift FX Bella Gray.
Uso indicado
El Swift FX Bella Gray canaliza el flujo de aire de forma no invasiva
al paciente, a partir de un equipo de presión positiva en las vías
respiratorias (PAP), como por ejemplo un sistema de presión positiva y
continua en las vías respiratorias (CPAP) o un sistema binivel.
El Swift FX Bella Gray:
• debe utilizarse en pacientes adultos (> 30 kg/66 lb) a los que se les
ha indicado presión positiva en las vías respiratorias
• está diseñado para que un único paciente pueda usarlo en
repetidas ocasiones en su domicilio o para reutilizarse en varios
pacientes en hospitales o instituciones.
Conexión del arnés
Primero retire el arnés actual de las almohadillas. Luego:
1. Sostenga la hebilla del Swift FX Bella Gray con la flecha
mirando hacia usted. Enganche la hebilla en la saliente
situada en las almohadillas.
2. Repita el paso 1 con la otra hebilla.
Colocación
1. Sostenga las almohadillas a la altura de la nariz, asegurándose
de que el logotipo de ResMed esté en la parte superior de las
almohadillas, mirando hacia arriba. Pase una de las correas
alrededor y por detrás de la oreja.
2. Compruebe que la correa quede plana, sin dobleces.
3. Repita los pasos 1 y 2 con la otra correa.
4. Corrija el ajuste de la mascarilla tirando de las correas
superiores a lo largo de las muescas, hasta obtener un ajuste
cómodo. Haga lo mismo con las correas inferiores. No deje
las correas demasiado tirantes.

7
5. Compruebe que las almohadillas nasales queden colocadas
verticalmente en la entrada de las narinas.
ADVERTENCIA
Utilizar el Swift FX Bella Gray puede provocar dolor en las orejas.
Si se presentan síntomas, consulte a su médico.
Cómo retirar la mascarilla
Para quitarse la mascarilla, coloque los dedos debajo de las correas y
apártelas de las orejas.
Extracción del arnés
1–2. Extraiga cada una de las hebillas torciéndolas levemente y
sacándolas de la saliente situada en las almohadillas.
Nota: La correa y la funda blanda no se desmontan y se las puede
lavar juntas, conectadas a la hebilla.
Pasos para montar el arnés (de ser necesario)
Si ha desmontado el arnés, deberá volver a montarlo antes de
conectarlo a las almohadillas.
1. Haga pasar cada una de las correas por dentro de la funda
blanda. Empuje la funda blanda hacia arriba, hasta que quede
apoyada contra la parte más ancha de la correa. Compruebe
que la funda blanda quede plana sobre la correa.
2. Sostenga la hebilla con la flecha mirando hacia arriba.
A. Asegúrese de que las muescas de la correa estén
mirando hacia la punta de la flecha, y haga pasar el
extremo de la correa hacia abajo, a través de la abertura
más cercana a la punta de la flecha en la hebilla.
B. Haga pasar el extremo de la correa hacia arriba, a través
de la otra abertura, asegurándose de que las muescas de
la correa queden apoyadas una contra la otra.
Repita estos pasos con cada una de las correas.
3. Asegúrese de que las correas no queden torcidas.

8
Solución de problemas
Problema/ Causa posible Solución
Duelen las orejas
El arnés Swift FX Bella Gray no
está correctamente colocado. Vuelva a ajustar las correas para asegurarse de que no estén
demasiado tirantes ni dobladas.
Si el problema persiste, hable con
el médico.
El arnés Swift FX Bella Gray no es
adecuado para su tipo de oreja. Cambie el arnés Swift FX Bella Gray por el arnés Swift FX
suministrado.
Português (Brasil)
Leia estas informações em conjunto com o Manual do Usuário da
Swift FX ou da Swift FX Bella Gray.
Uso pretendido
A Swift FX Bella Gray canaliza o fluxo de ar de forma não invasiva para
o paciente a partir de um dispositivo PAP (pressão positiva das vias
respiratórias) como, por exemplo, um sistema CPAP (pressão contínua
e positiva das vias respiratórias) ou um sistema de dois níveis.
A Swift FX Bella Gray:
• deve ser usada por pacientes adultos (> 30 kg/ 66 lb) aos quais
tenha sido prescrita uma terapia com pressão positiva das vias
respiratórias
• foi projetada para ser reutilizada por um único paciente em
ambiente doméstico ou para ser reutilizada por vários pacientes
em ambiente hospitalar/institucional.
Fixação do arnês
Primeiro remova o arnês atual das almofadas. Em seguida:
1. Segure a fivela da Swift FX Bella Gray com a seta voltada
para você. Prenda a fivela no ressalto das almofadas.
2. Repita a etapa 1 com a outra fivela.

9
Colocação
1. Segure as almofadas sobre o nariz, certificando-se de que o
logotipo da ResMed está sobre as almofadas, voltado para
cima. Puxe uma correia em torno e por atrás da orelha.
2. Certifique-se de que a correia está estendida, e não torcida.
3. Repita as etapas 1 e 2 com a outra correia.
4. Ajuste a máscara puxando as correias superiores através
das fendas até atingir uma fixação confortável. Repita o
procedimento com as correias inferiores. Não aperte demais.
5. Verifique se as almofadas nasais estão posicionadas na
vertical à entrada das narinas.
AVISO
O uso da Swift FX Bella Gray pode deixar a orelha dolorida ou
ferida. Se perceber algum sintoma, consulte seu médico.
Remoção da máscara
Para remover a máscara, coloque os dedos sob as correias e afaste-as
das orelhas.
Remoção do arnês
1–2. Remova cada fivela torcendo ligeiramente a fivela e
afastando-a do ressalto nas almofadas.
Nota: a correia e a luva maleável não foram projetadas para serem
desmontadas e podem ser lavadas juntas, ainda presas à fivela.
