MEMO
code ACG7065 pour SPARK 230-120Vac
code ACG7066 pour SPARK 24 Vdc
La carte MEMO signale au client final à quel moment ce dernier doit
appeler l’installateur pour effectuer la maintenance périodique de
l’installation.
Lors de l’installation de la carte MEMO, à travers les micro-
interrupteurs présents sur cette dernière, l’installateur peut établir le
nombre des cycles que l’installation effectuera. Dès que le nombre
de cycles établi aura été effectué, un voyant lumineux s’allumera sur
la carte MEMO (lors du fonctionnement du portail uniquement) pour
signaler la nécessité d’une maintenance ordinaire de l’installation).
Sur le modèle à 24 Vdc pour opérateurs à courant continu, il existe
un autre voyant lumineux (LOW BATTERY), qui signale l’état de
fonctionnement à batterie (voyant lumineux fixe allumé), ainsi que
l’état de batterie déchargée (voyant lumineux clignotant).
MISE EN SERVICE DE LA CARTE MEMO
1. Mettre l’installation hors tension
2. Ôter le couvercle du feu clignotant (Fig. 1-2).
3. Introduire la carte (Fig. 3-4).
4. Sélectionner la modalité auto-apprentissage «DATA LEARNING»
(DIP 1 positionné sur ON) (Fig. 5).
5. Remettre l’installation sous tension.
6. Ouvrir et fermer le portail. Lors de l’ouverture et de la fermeture, le
voyant lumineux «SERVICE» s’allumera pendant trois secondes et
clignotera ensuite pour signaler l’état de mémorisation en cours.
Remarque: Ne pas arrêter le portail lors de la mémorisation et
veiller à ce qu’aucun dispositif n’intervienne lors de cette dernière.
Par conséquent, effectuer la procédure avec attention.
7. Lorsque le portail est fermé, se servir de la modalité «DEMO
MODE» (DIP 1-2-3-4 positionnés sur OFF) et effectuer 2 cycles
de fonctionnement complets Lors de l’ouverture du 3° cycle, le
voyant lumineux s’allumera pour signaler que le fonctionnement
de la carte est optimal.
8. En déplaçant les micro-interrupteurs conformément à la sérigraphie
de la carte, introduire la valeur des cycles que l’on souhaite obtenir,
de façon à ce que le signal de maintenance de l’installation soit
communiqué, dès l’obtention de cette dernière.
9. Remonter le couvercle du feu clignotant (Fig. 6).
CONTRÔLE DU BON FONCTIONNEMENT DE LA CARTE MEMO
À tout moment, il est possible de contrôler l’état de fonctionnement
de la carte MEMO. Il suffit de sélectionner la modalité «DEMO MODE»
et de vérifier que le voyant lumineux s’allume (point 7).
ATTENTION: Après avoir effectué cette vérification, positionner à
nouveau les micro-interrupteurs tel qu’ils étaient, afin d’éviter que les
données (cycles) déjà mémorisées ne soient perdues. En effet, il ne
faut pas oublier qu’à chaque changement de micro-interrupteurs, un
RESET des cycles est effectué.
Pour ne pas perdre les données, il est indispensable de sélectionner
la modalité « DEMO MODE ».

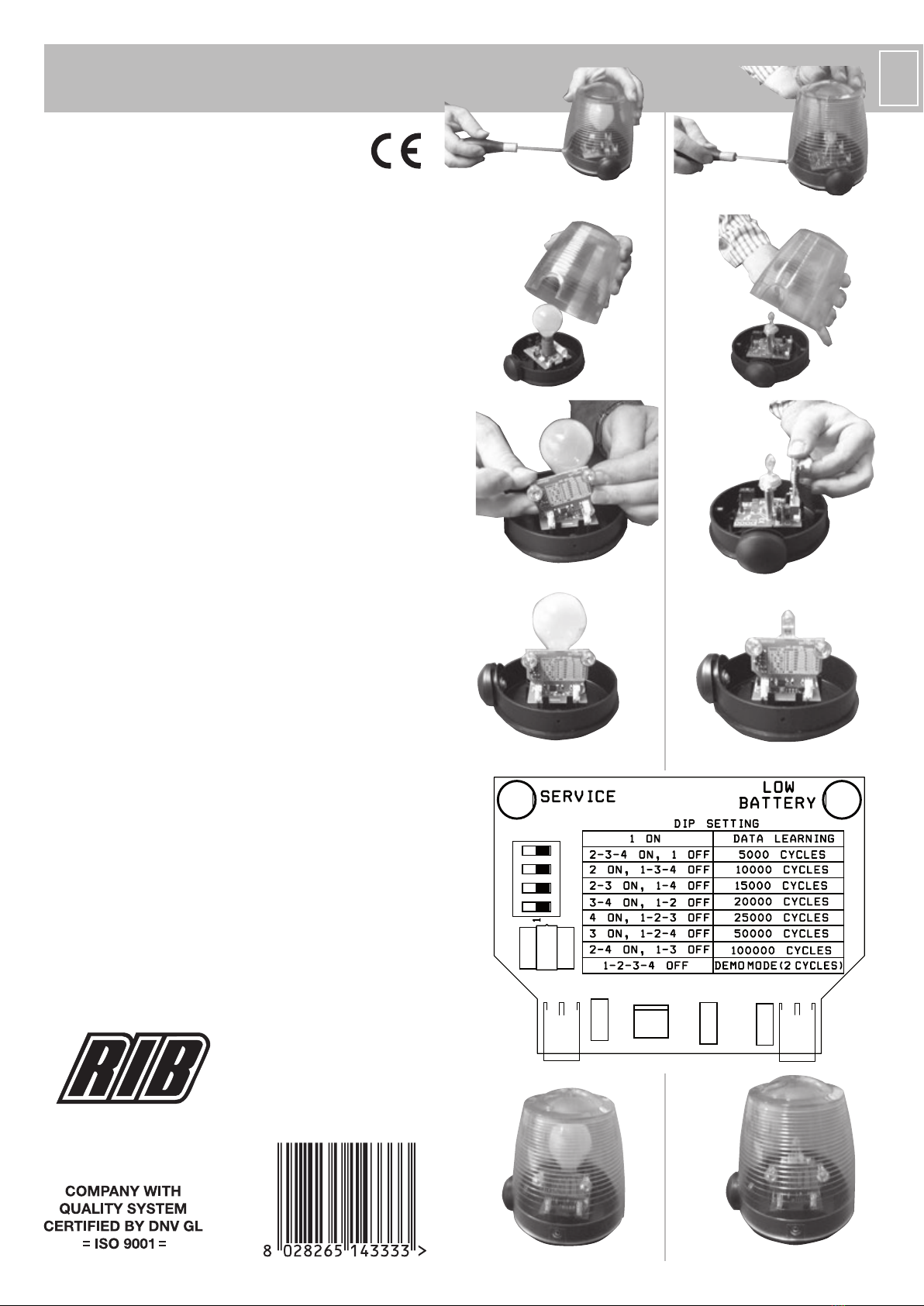

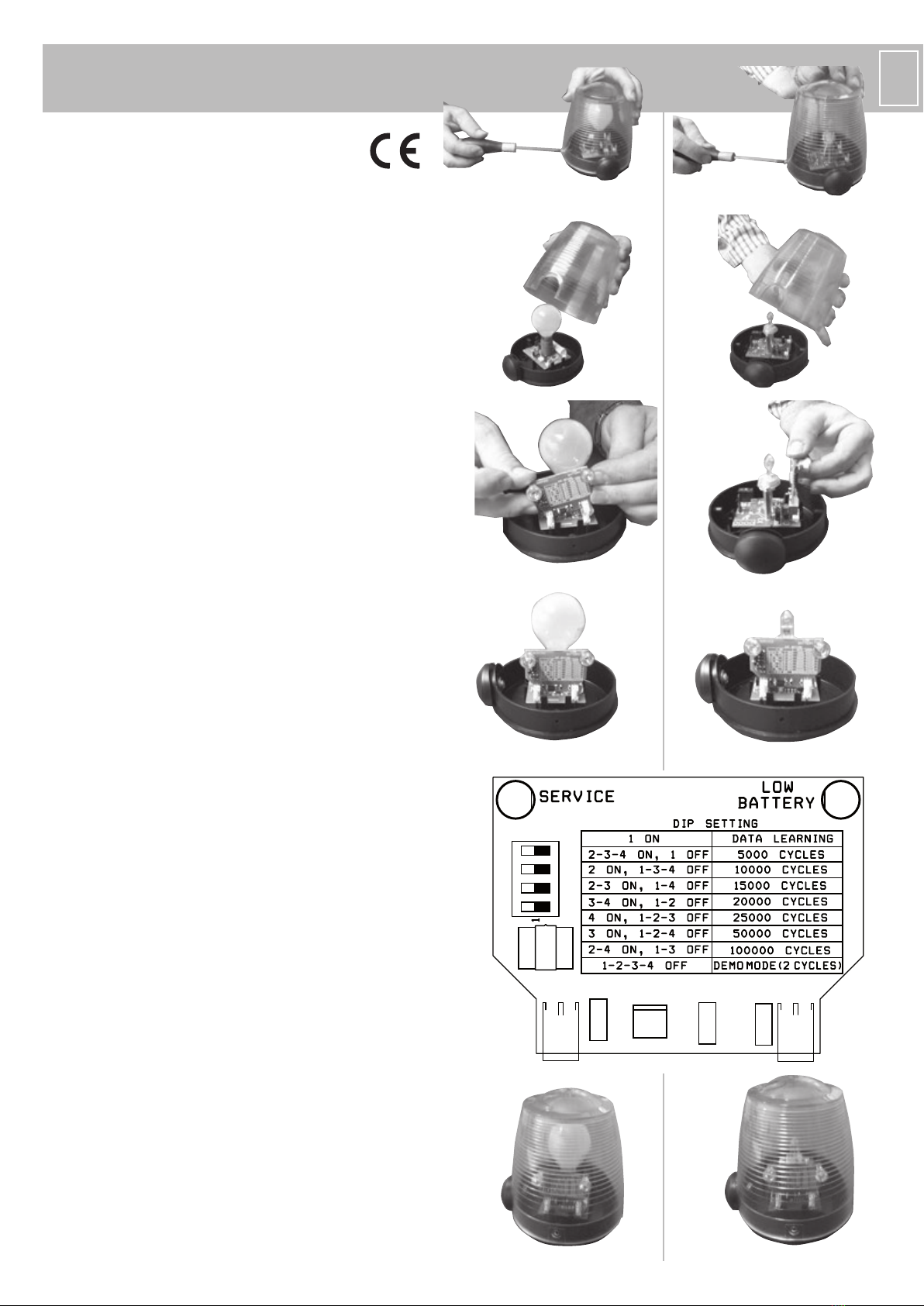

Fig. 1
