Riello DB4SMC01 AO FS1 T150 Quick start guide

Istruzioni per installazione, uso e manutenzione
Installation, use and maintenance instructions
安装、使用以及维护说明书
Bruciatori industriali di gas
Industrial gas burners
强制通风燃气燃烧器
20075535 (2) - 10/2013
CODICE - CODE - 代码 MODELLO - MODEL - 型号 TIPO - TYPE - 类型
20080068 DB 4 SM CO1 A0 FS1 T150 80068X
20075270 DB 6 SM CO1 A0 FS1 T150 75270X
I
GB
CN
Funzionamento bistadio progressivo o modulante
Progressive two-stage or modulating operation
平滑二段火运行或比例调节
All manuals and user guides at all-guidesbox.com
all-guidesbox.com

All manuals and user guides at all-guidesbox.com

1

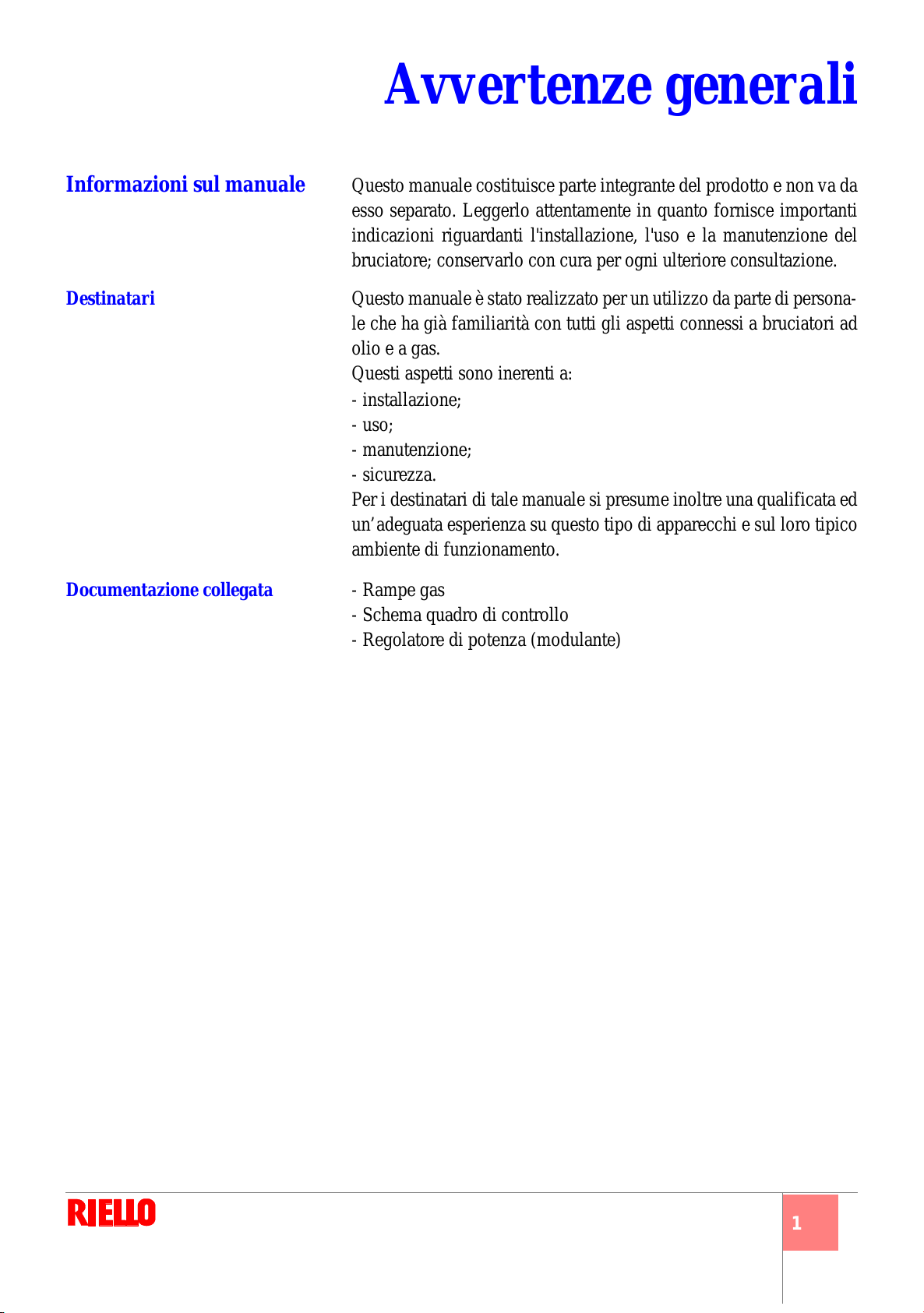

Avvertenze generali
Informazioni sul manuale Questo manuale costituisce parte integrante del prodotto e non va da
esso separato. Leggerlo attentamente in quanto fornisce importanti
indicazioni riguardanti l'installazione, l'uso e la manutenzione del
bruciatore; conservarlo con cura per ogni ulteriore consultazione.
Destinatari Questo manuale è stato realizzato per un utilizzo da parte di persona-
le che ha già familiarità con tutti gli aspetti connessi a bruciatori ad
olio e a gas.
Questi aspetti sono inerenti a:
- installazione;
- uso;
- manutenzione;
- sicurezza.
Per i destinatari di tale manuale si presume inoltre una qualificata ed
un’adeguata esperienza su questo tipo di apparecchi e sul loro tipico
ambiente di funzionamento.
Documentazione collegata - Rampe gas
- Schema quadro di controllo
- Regolatore di potenza (modulante)
All manuals and user guides at all-guidesbox.com

2

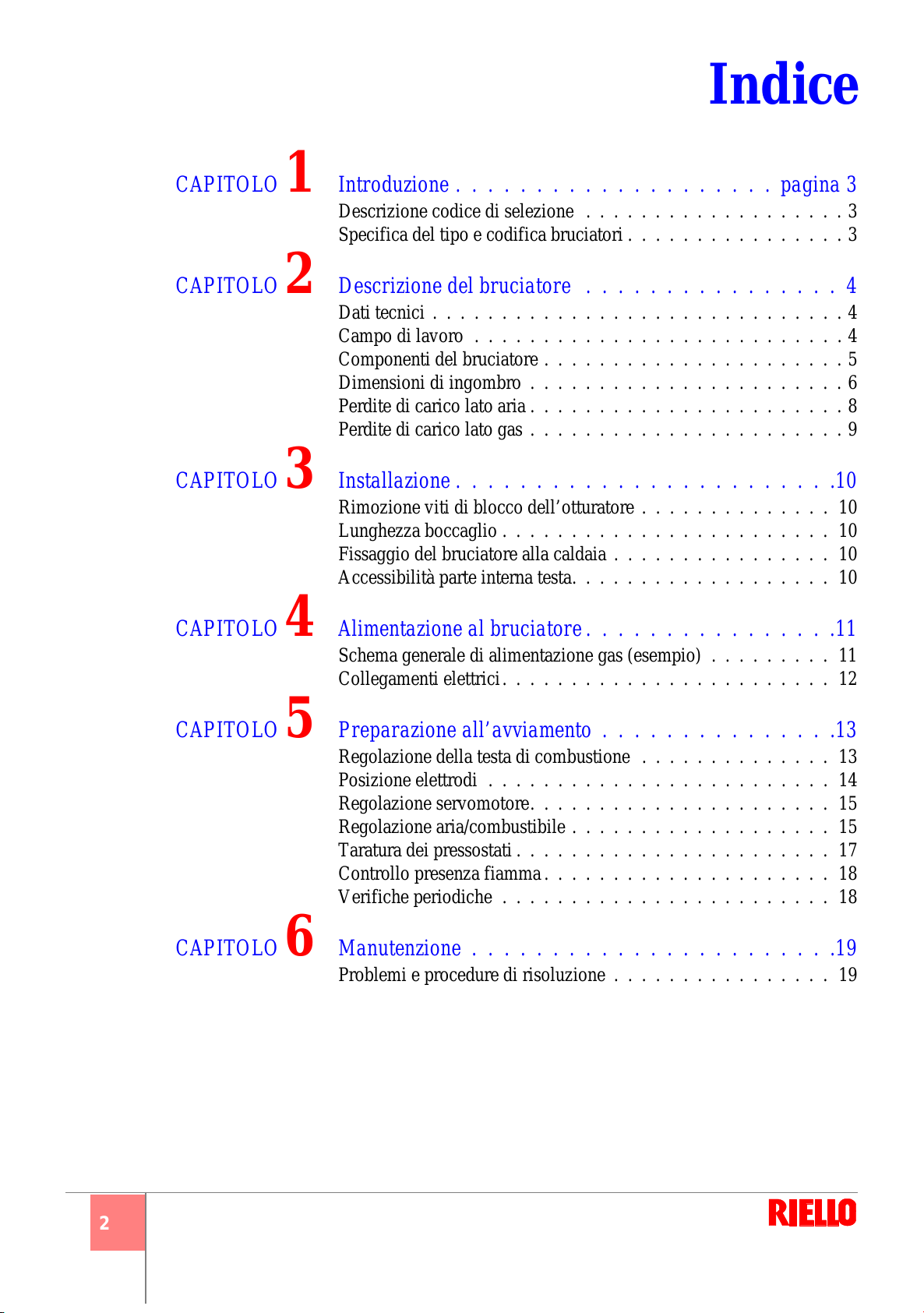

Indice
CAPITOLO 1Introduzione . . . . . . . . . . . . . . . . . . . . pagina 3
Descrizione codice di selezione . . . . . . . . . . . . . . . . . . . 3
Specifica del tipo e codifica bruciatori . . . . . . . . . . . . . . . . 3
CAPITOLO 2Descrizione del bruciatore . . . . . . . . . . . . . . . . 4
Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Campo di lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Componenti del bruciatore . . . . . . . . . . . . . . . . . . . . . . 5
Dimensioni di ingombro . . . . . . . . . . . . . . . . . . . . . . . 6
Perdite di carico lato aria . . . . . . . . . . . . . . . . . . . . . . . 8
Perdite di carico lato gas . . . . . . . . . . . . . . . . . . . . . . . 9
CAPITOLO 3Installazione . . . . . . . . . . . . . . . . . . . . . . . .10
Rimozione viti di blocco dell’otturatore . . . . . . . . . . . . . . 10
Lunghezza boccaglio . . . . . . . . . . . . . . . . . . . . . . . . 10
Fissaggio del bruciatore alla caldaia . . . . . . . . . . . . . . . . 10
Accessibilità parte interna testa. . . . . . . . . . . . . . . . . . . 10
CAPITOLO 4Alimentazione al bruciatore. . . . . . . . . . . . . . . .11
Schema generale di alimentazione gas (esempio) . . . . . . . . . 11
Collegamenti elettrici. . . . . . . . . . . . . . . . . . . . . . . . 12
CAPITOLO 5Preparazione all’avviamento . . . . . . . . . . . . . . .13
Regolazione della testa di combustione . . . . . . . . . . . . . . 13
Posizione elettrodi . . . . . . . . . . . . . . . . . . . . . . . . . 14

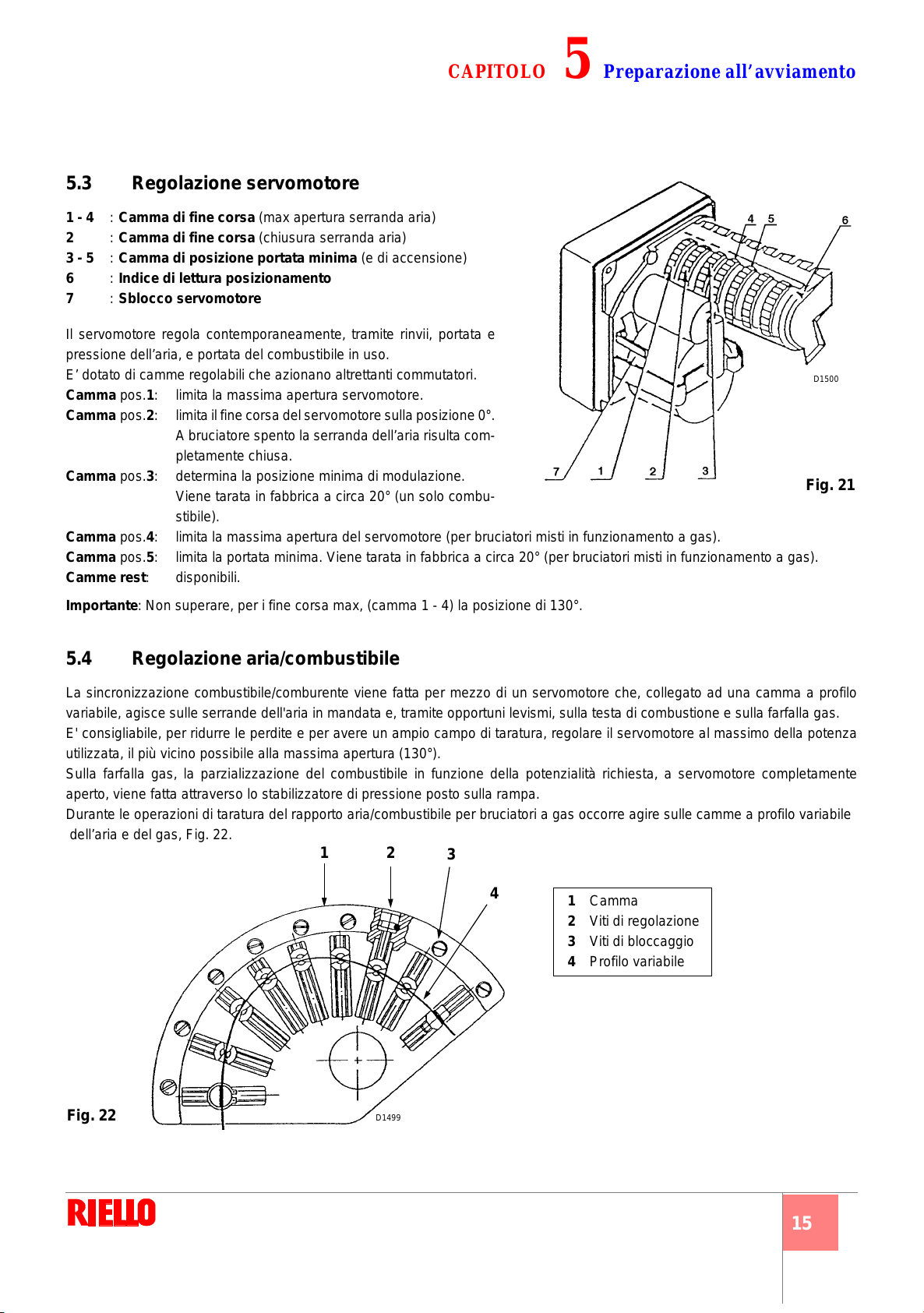

Regolazione servomotore. . . . . . . . . . . . . . . . . . . . . . 15
Regolazione aria/combustibile . . . . . . . . . . . . . . . . . . . 15
Taratura dei pressostati . . . . . . . . . . . . . . . . . . . . . . . 17
Controllo presenza fiamma. . . . . . . . . . . . . . . . . . . . . 18
Verifiche periodiche . . . . . . . . . . . . . . . . . . . . . . . . 18
CAPITOLO 6Manutenzione . . . . . . . . . . . . . . . . . . . . . . .19
Problemi e procedure di risoluzione . . . . . . . . . . . . . . . . 19
All manuals and user guides at all-guidesbox.com

3
1Introduzione
1.1 Descrizione codice di selezione 1.2 Specifica del tipo e codifica
bruciatori
DB 6 S TC A-0
comburente
A-0 = dal basso
A-90 = da destra
Testa
TC = testa standard
Combustibile
S = gas naturale
P = GPL
Regolazione
E = camma elettronica
Grandezza
Serie
N = olio combustibile
NS = olio combustibile / gas naturale
NP = olio combustibile / GPL
NA = olio combustibile atom. assistita
L = gasolio
TL = testa lunga
Alimentazione aria
NAP = olio comb. atom. assistita / GPL
M = progressivo (modulante, camma meccanica)
LS = gasolio / gas naturale
LP = gasolio / GPL
NAS = olio comb. atom. assistita / gas naturale
TXL = testa speciale
A-180 = dall’alto
A-270 = da sinistra
4 - 6
MCO
CO1 = fiamma gialla
CO2 = fiamma blu
TIPO CODICE
DB 4 SM CO1 TC A0 20080068
DB 6 SM CO1 TC A0 20075270
All manuals and user guides at all-guidesbox.com

4
2Descrizione del bruciatore
2.1 Dati tecnici
2.2 Campo di lavoro
Modello DB 4 SM CO1 A0 DB 6 SM CO1 A0
Tipo 80068X 75270X
Capacità Min./Max. gas naturale [kW] 1200/3000 ÷ 5000 1400 ÷ 7800
Regolazione potenza Modulante
Combustibile Gas naturale (G 20) - PCI 10
Gas naturale (G 25) - PCI 8,6 kWh/Nm3
Temperatura aria comburente Max. 150 °C
Alimentazione elettrica 230 V +/-10% 50/60 Hz
Accensione Elettrica
Controllo fiamma Standard (1 arresto ogni 24 ore) FS1
Fig. 1
D8871
Air temperature
kW
7800
6600
4000
1400
150°C
50°C
0
250°C
DB6
GAS
5850
Temperatura aria
S8112
Temperatura aria
0
50°C
150°C
1.000 kW
5.0004.5003.000
DB 4 SM
DB 6 SM
All manuals and user guides at all-guidesbox.com
all-guidesbox.com

5
CAPITOLO 2Descrizione del bruciatore

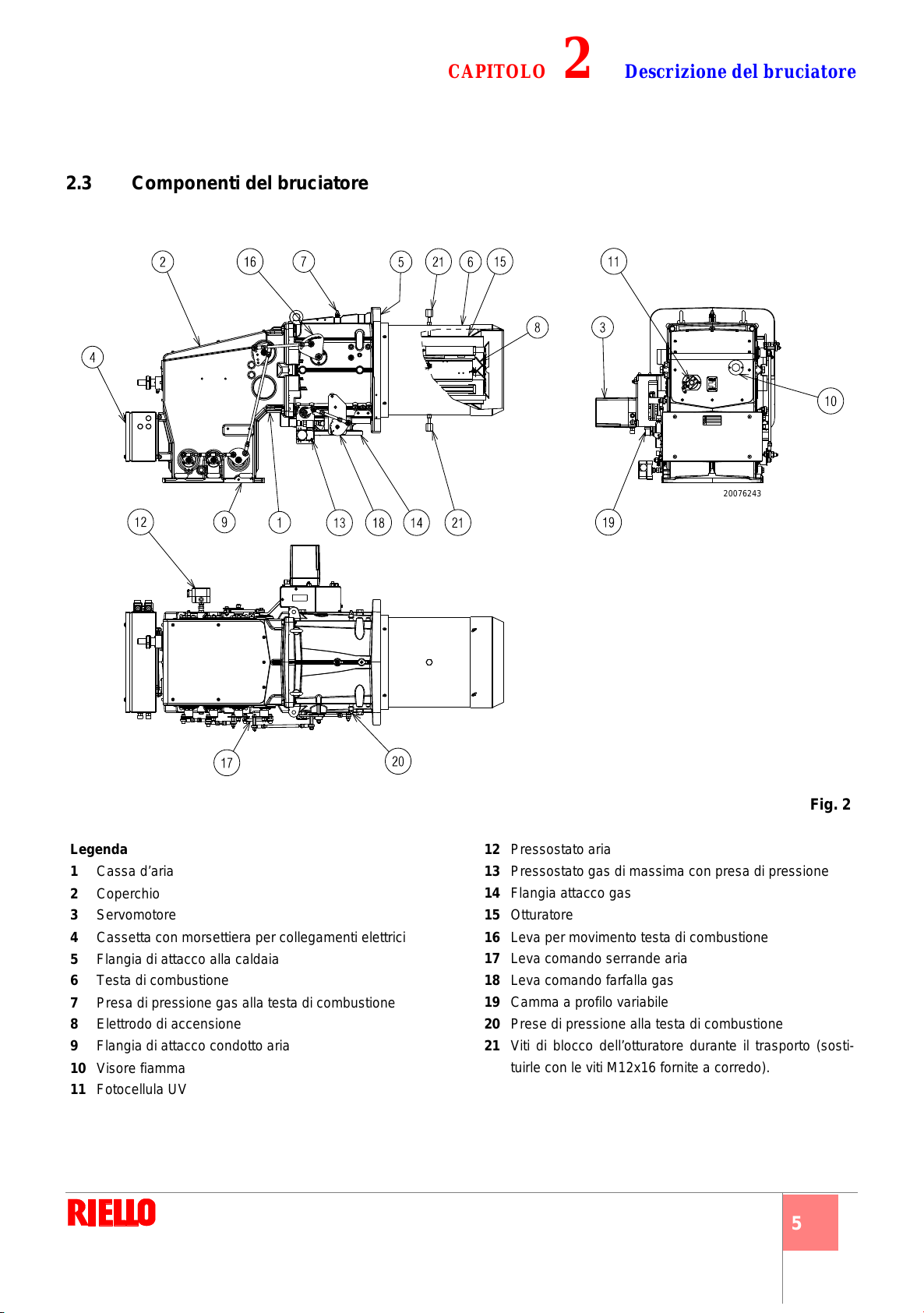

2.3 Componenti del bruciatore
Legenda
1Cassa d’aria
2Coperchio
3Servomotore
4Cassetta con morsettiera per collegamenti elettrici
5Flangia di attacco alla caldaia
6Testa di combustione
7Presa di pressione gas alla testa di combustione
8Elettrodo di accensione
9Flangia di attacco condotto aria
10 Visore fiamma
11 Fotocellula UV
12 Pressostato aria
13 Pressostato gas di massima con presa di pressione
14 Flangia attacco gas
15 Otturatore
16 Leva per movimento testa di combustione
17 Leva comando serrande aria
18 Leva comando farfalla gas
19 Camma a profilo variabile
20 Prese di pressione alla testa di combustione
21 Viti di blocco dell’otturatore durante il trasporto (sosti-
tuirle con le viti M12x16 fornite a corredo).
Fig. 2
20076243
All manuals and user guides at all-guidesbox.com

6
CAPITOLO 2Descrizione del bruciatore

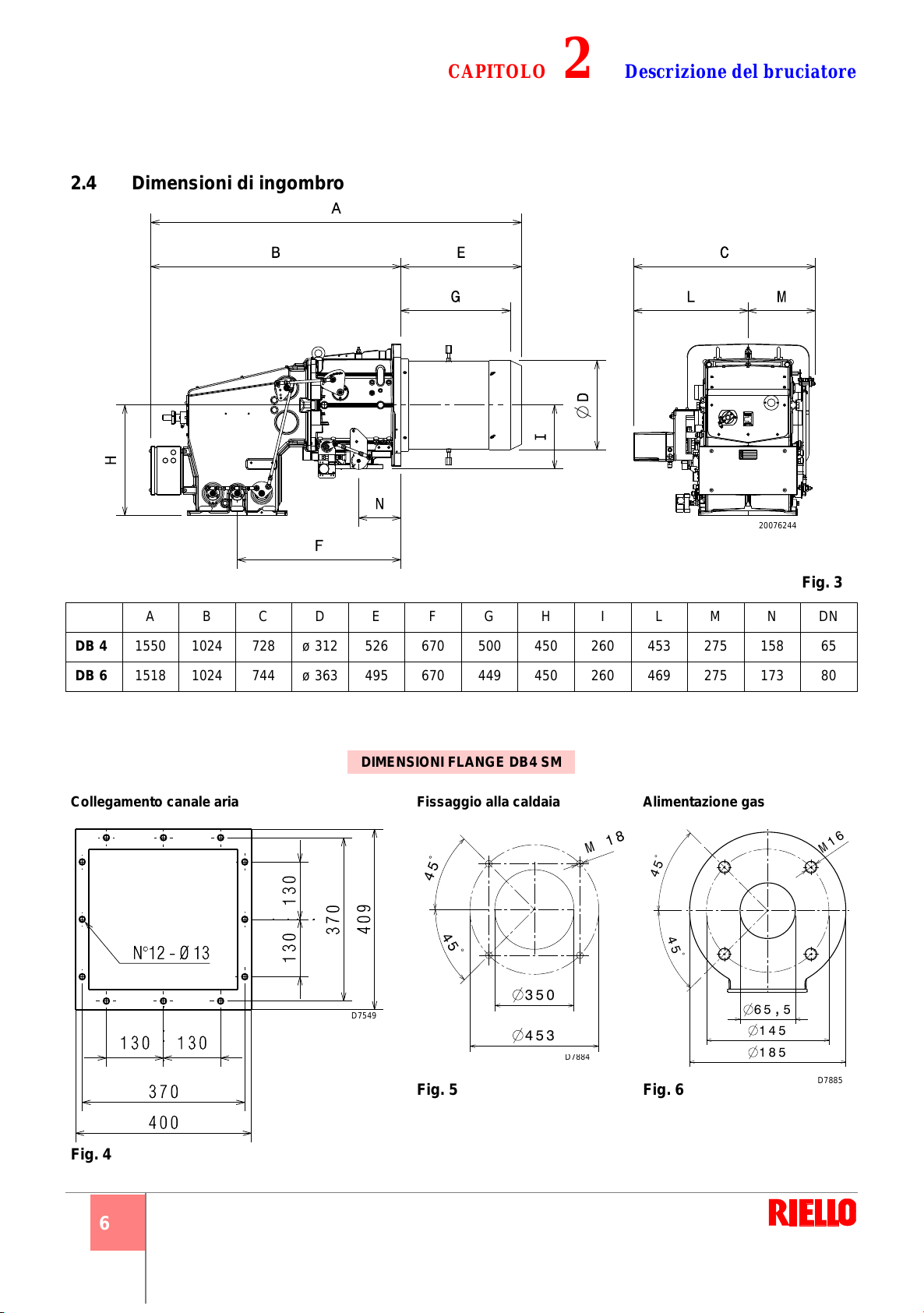

2.4 Dimensioni di ingombro
ABCDEFGHI LMNDN
DB 4 1550 1024 728 ø 312 526 670 500 450 260 453 275 158 65
DB 6 1518 1024 744 ø 363 495 670 449 450 260 469 275 173 80
20076244
Fig. 3
Collegamento canale aria
Fig. 4
D7549
DIMENSIONI FLANGE DB4 SM
D7884
Fig. 5 Fig. 6
Fissaggio alla caldaia Alimentazione gas
45
45
453
M18
350
65,5
185
45
4 5
145
M16
D7885
All manuals and user guides at all-guidesbox.com

7
CAPITOLO 2Descrizione del bruciatore
DN 80
160
18
45
45
495
380
M1 8
Collegamento canale aria
D8325
Fig. 7
Fig. 8
D3974
Fig. 9
Fissaggio alla caldaia Alimentazione gas
D7549
DIMENSIONI FLANGE DB6 SM
All manuals and user guides at all-guidesbox.com

8

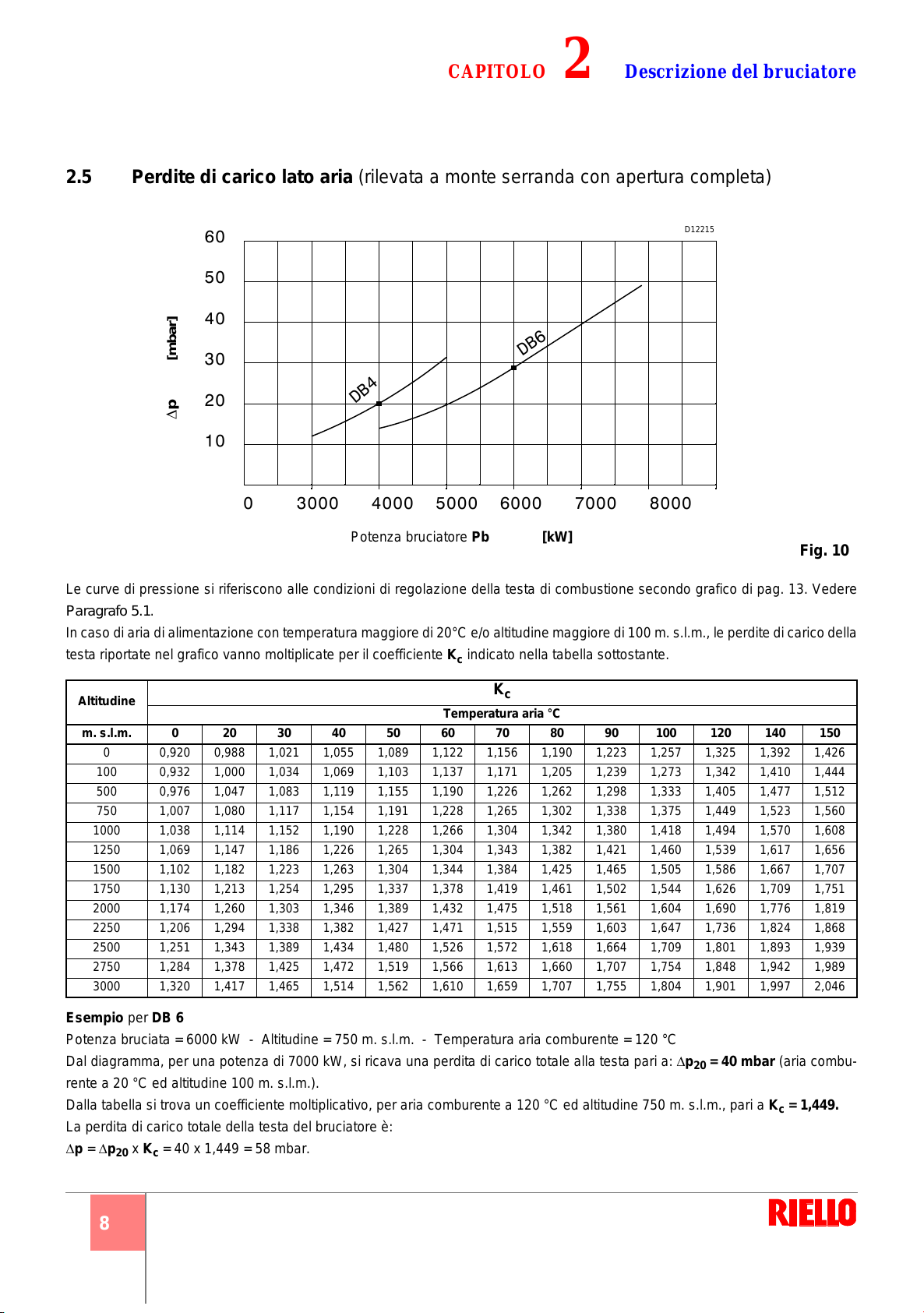

2.5 Perdite di carico lato aria (rilevata a monte serranda con apertura completa)
Le curve di pressione si riferiscono alle condizioni di regolazione della testa di combustione secondo grafico di pag. 13. Vedere
Paragrafo 5.1.
In caso di aria di alimentazione con temperatura maggiore di 20°C e/o altitudine maggiore di 100 m. s.l.m., le perdite di carico della
testa riportate nel grafico vanno moltiplicate per il coefficiente Kcindicato nella tabella sottostante.
Esempio per DB 6
Potenza bruciata = 6000 kW - Altitudine = 750 m. s.l.m. - Temperatura aria comburente = 120 °C
Dal diagramma, per una potenza di 7000 kW, si ricava una perdita di carico totale alla testa pari a: p20 = 40 mbar (aria combu-
rente a 20 °C ed altitudine 100 m. s.l.m.).
Dalla tabella si trova un coefficiente moltiplicativo, per aria comburente a 120 °C ed altitudine 750 m. s.l.m., pari a Kc = 1,449.
La perdita di carico totale della testa del bruciatore è:
p= p20 x Kc = 40 x 1,449 = 58 mbar.
Altitudine Kc
Temperatura aria °C
m. s.l.m. 0 20 30 40 50 60 70 80 90 100 120 140 150
0 0,920 0,988 1,021 1,055 1,089 1,122 1,156 1,190 1,223 1,257 1,325 1,392 1,426
100 0,932 1,000 1,034 1,069 1,103 1,137 1,171 1,205 1,239 1,273 1,342 1,410 1,444
500 0,976 1,047 1,083 1,119 1,155 1,190 1,226 1,262 1,298 1,333 1,405 1,477 1,512
750 1,007 1,080 1,117 1,154 1,191 1,228 1,265 1,302 1,338 1,375 1,449 1,523 1,560
1000 1,038 1,114 1,152 1,190 1,228 1,266 1,304 1,342 1,380 1,418 1,494 1,570 1,608
1250 1,069 1,147 1,186 1,226 1,265 1,304 1,343 1,382 1,421 1,460 1,539 1,617 1,656
1500 1,102 1,182 1,223 1,263 1,304 1,344 1,384 1,425 1,465 1,505 1,586 1,667 1,707
1750 1,130 1,213 1,254 1,295 1,337 1,378 1,419 1,461 1,502 1,544 1,626 1,709 1,751
2000 1,174 1,260 1,303 1,346 1,389 1,432 1,475 1,518 1,561 1,604 1,690 1,776 1,819
2250 1,206 1,294 1,338 1,382 1,427 1,471 1,515 1,559 1,603 1,647 1,736 1,824 1,868
2500 1,251 1,343 1,389 1,434 1,480 1,526 1,572 1,618 1,664 1,709 1,801 1,893 1,939
2750 1,284 1,378 1,425 1,472 1,519 1,566 1,613 1,660 1,707 1,754 1,848 1,942 1,989
3000 1,320 1,417 1,465 1,514 1,562 1,610 1,659 1,707 1,755 1,804 1,901 1,997 2,046
p[mbar]
Potenza bruciatore Pb [kW] Fig. 10
60
50
40
30
20
10
DB6
DB4
0 3000 4000 5000 6000 7000 8000
D12215
CAPITOLO 2Descrizione del bruciatore
All manuals and user guides at all-guidesbox.com

9
CAPITOLO 2Descrizione del bruciatore

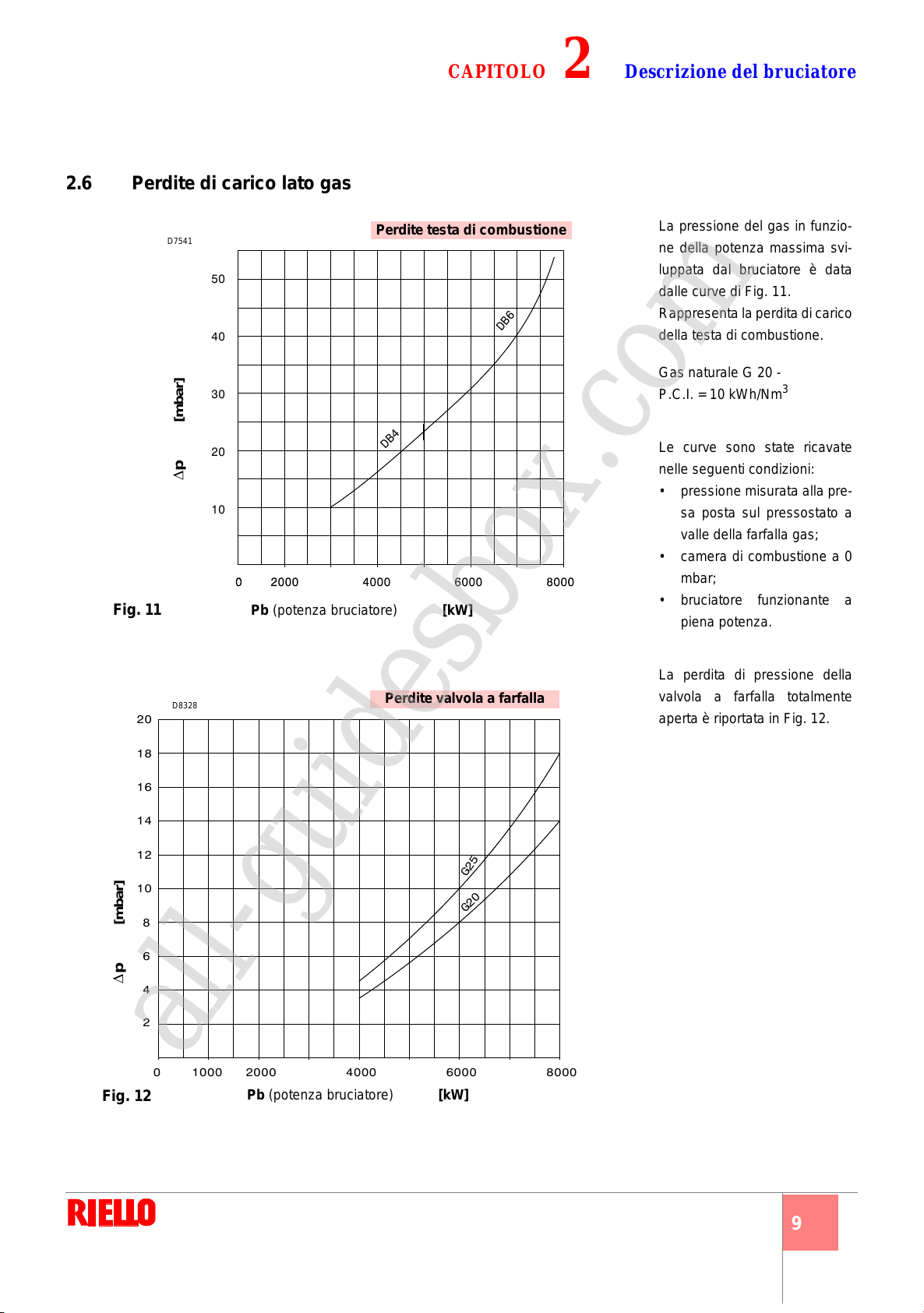

2.6 Perdite di carico lato gas
mbar
KW0 1000 2000 4000 6000 8000
4
G20
G25
6
8
10
12
14
16
2
18
20
50
40
30
20
10
mbar
KW
DB4
DB6
La pressione del gas in funzio-
ne della potenza massima svi-
luppata dal bruciatore è data
dalle curve di Fig. 11.
Rappresenta la perdita di carico
della testa di combustione.
Gas naturale G 20 -
P.C.I. = 10 kWh/Nm3
Le curve sono state ricavate
nelle seguenti condizioni:
• pressione misurata alla pre-
sa posta sul pressostato a
valle della farfalla gas;
• camera di combustione a 0
mbar;
• bruciatore funzionante a
piena potenza.
La perdita di pressione della
valvola a farfalla totalmente
aperta è riportata in Fig. 12.
D7541
D8328
Pb (potenza bruciatore) [kW]
Fig. 11
Perdite testa di combustione
p[mbar]
Pb (potenza bruciatore) [kW]
Fig. 12
p[mbar]
Perdite valvola a farfalla
All manuals and user guides at all-guidesbox.com
all-guidesbox.com

10
3Installazione
3.1 Rimozione viti di blocco dell’otturatore
Prima di montare il bruciatore sulla caldaia rimuovere le viti e i dadi 1)-
2)(Fig. 13). Sostituirli con le viti 3) M12x16 fornite a corredo.
3.2 Lunghezza boccaglio
La lunghezza del boccaglio va scelta secondo le indicazioni del costrut-
tore della caldaia e, in ogni caso, deve essere maggiore dello spessore
della porta della caldaia, completa di refrattario. Per le caldaie con giro dei
fumi anteriore 1), o con camera ad inversione di fiamma, eseguire una
protezione in materiale refrattario 5), tra refrattario caldaia 2) e imbuto
fiamma 4).
La protezione deve consentire al boccaglio di essere estratto. Per le
caldaie con il frontale raffreddato ad acqua non è necessario il rivesti-
mento refrattario 2)-5)(Fig. 14), se non vi è espressa richiesta del costrut-
tore della caldaia.
Il disegno a lato indica come effettuare l’applicazione del bruciatore ad una
caldaia dotata di frontone non raffreddato.
Siconsiglia dinon realizzareuna sporgenzadellatestasuperiorea 200 mm.
In ogni caso la parete in refrattario non deve estendersi oltre la fine della
testa di combustione del bruciatore.
3.3 Fissaggio del bruciatore alla caldaia
• Predisporre un adeguato sistema di sollevamento aggan-
ciandosi agli anelli 3) Fig.14.
• Infilare la protezione termica data a corredo sul boccaglio 4).
• Infilare tutto il bruciatore sul foro caldaia, precedentemente
predisposto e fissare con le viti date a corredo.
La tenuta bruciatore-caldaia deve essere ermetica.
3.4 Accessibilità parte interna della testa
• Togliere tensione.
• Svitare il dado autobloccante 6) e sganciare il tirante 7).
• Scollegare le prese X1 e X2 del servomotore.
• Togliere le 4 viti di fissaggio 1).
• Aprire il bruciatore sulla cerniera come in Fig. 15 (solo optional).
• Sganciare i cavi e l’elettrodo 2).
• Girare in senso antiorario la parte sottostante del gomito 3) fino
a svincolarla dalla sede.
• Svitare la vite 4) con presa di pressione.
• Estrarre la parte interna della testa 5).
• Con bruciatore chiuso, si può accedere alla testa togliendo il
coperchio 8).
1
2
1
2
3
3
D12015
REFRATTARIO
500MAX
363/312
380/350
D8401
Refrattario
Fig. 13
Fig. 14
20076245
20076247
Fig. 15
All manuals and user guides at all-guidesbox.com

11
4Alimentazione al bruciatore
4.1 Schema generale di alimentazione gas (esempio)
D7543
Legenda
CGiunto antivibrante
GF Filtro gas
HPG Regolatore alta pressione gas
LPG Regolatore bassa pressione gas
MM Manometro
PA Pressostato aria di minima
PGM Pressostato gas di massima
PGm Pressostato gas di minima
RG Farfalla gas
SRV Valvola limitatrice di pressione con scarico in atmosfera
VE Ventilatore
VPS Controllo di tenuta elettrovalvole gas
VR Elettrovalvola di regolazione gas
VS Elettrovalvola di sicurezza gas
0,5 ÷ 4 bar
max. 500 mbar
Fig. 16
All manuals and user guides at all-guidesbox.com

12
CAPITOLO 4Alimentazione al bruciatore
4.2 Collegamenti elettrici
MB Morsettiera bruciatore
PA Pressostato aria
PGM Pressostato gas di massima
SM Servomotore
UV Fotocellula UV
TA Trasformatore di accensione
TB Terra bruciatore
D9854
Fig. 17
All manuals and user guides at all-guidesbox.com

13

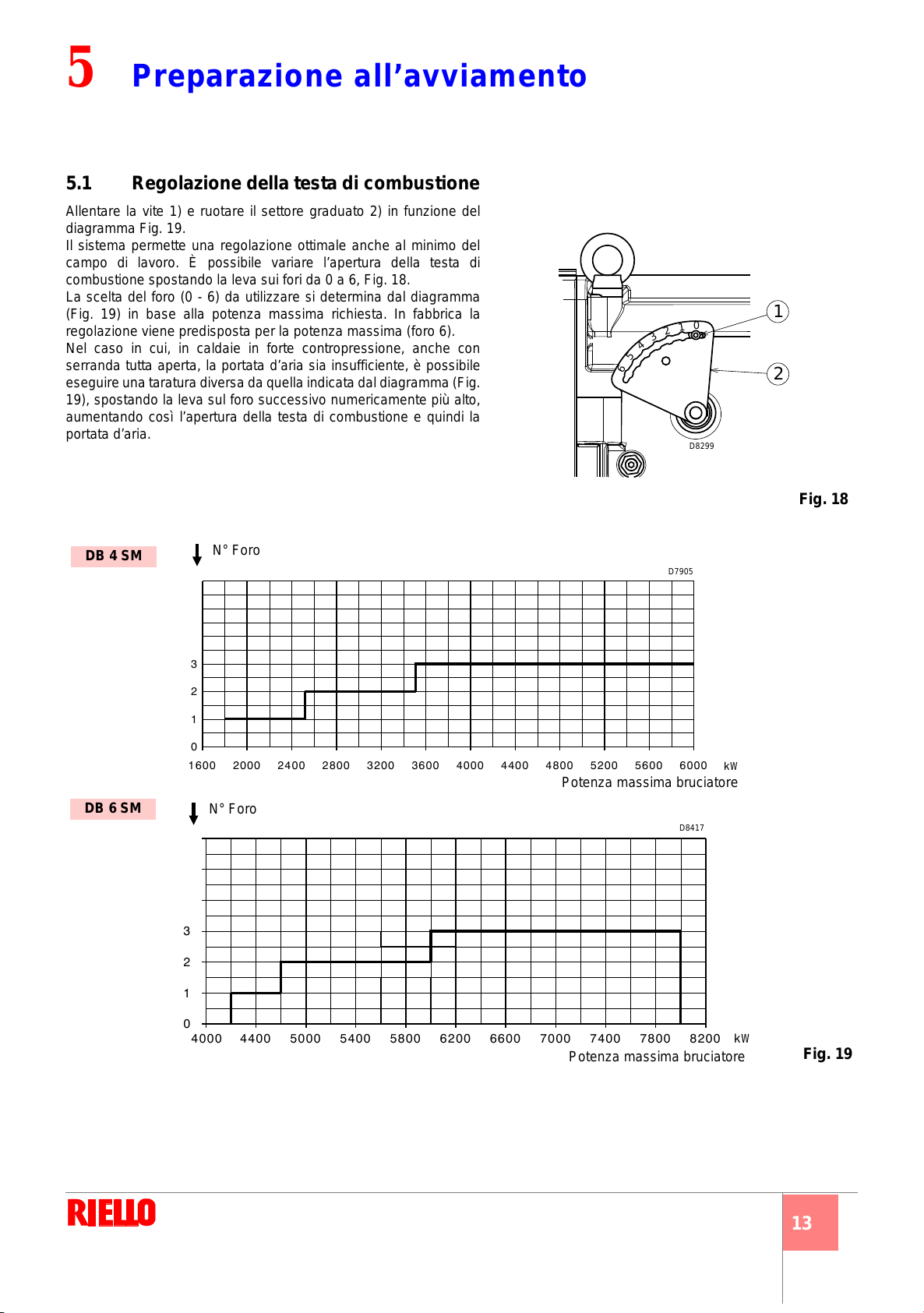

5Preparazione all’avviamento
5.1 Regolazione della testa di combustione
Allentare la vite 1) e ruotare il settore graduato 2) in funzione del
diagramma Fig. 19.
Il sistema permette una regolazione ottimale anche al minimo del
campo di lavoro. È possibile variare l’apertura della testa di
combustione spostando la leva sui fori da 0 a 6, Fig. 18.
La scelta del foro (0 - 6) da utilizzare si determina dal diagramma
(Fig. 19) in base alla potenza massima richiesta. In fabbrica la
regolazione viene predisposta per la potenza massima (foro 6).
Nel caso in cui, in caldaie in forte contropressione, anche con
serranda tutta aperta, la portata d’aria sia insufficiente, è possibile
eseguire una taratura diversa da quella indicata dal diagramma (Fig.
19), spostando la leva sul foro successivo numericamente più alto,
aumentando così l’apertura della testa di combustione e quindi la
portata d’aria.
Fig. 18
1
2
0
1
2
3
4
5
6
D8299
D7905
N° Foro
Potenza massima bruciatore
1600 2000 2400 2800 3200 3600 4000 4400 kW 4800 5200
3
2
1
0
5600 6000
D8417
Fig. 19
kW7800 8200740070006600620058005400500044004000
0
1
2
3
N° Foro
Potenza massima bruciatore
DB 6 SM
DB 4 SM
All manuals and user guides at all-guidesbox.com

14
CAPITOLO 5Preparazione all’avviamento
5.2 Posizione elettrodi
Controllare che la sonda e l’elettrodo siano posizionati come in Fig. 20.
Fig. 20
20076847
All manuals and user guides at all-guidesbox.com
all-guidesbox.com

15
CAPITOLO 5Preparazione all’avviamento
5.3 Regolazione servomotore
1 - 4 :Camma di fine corsa (max apertura serranda aria)
2:Camma di fine corsa (chiusura serranda aria)
3 - 5 :Camma di posizione portata minima (e di accensione)
6:Indice di lettura posizionamento
7:Sblocco servomotore
Il servomotore regola contemporaneamente, tramite rinvii, portata e
pressione dell’aria, e portata del combustibile in uso.
E’ dotato di camme regolabili che azionano altrettanti commutatori.
Camma pos.1: limita la massima apertura servomotore.
Camma pos.2: limita il fine corsa del servomotore sulla posizione 0°.
A bruciatore spento la serranda dell’aria risulta com-
pletamente chiusa.
Camma pos.3: determina la posizione minima di modulazione.
Viene tarata in fabbrica a circa 20° (un solo combu-
stibile).
Camma pos.4: limita la massima apertura del servomotore (per bruciatori misti in funzionamento a gas).
Camma pos.5: limita la portata minima. Viene tarata in fabbrica a circa 20° (per bruciatori misti in funzionamento a gas).
Camme rest: disponibili.
Importante: Non superare, per i fine corsa max, (camma 1 - 4) la posizione di 130°.
5.4 Regolazione aria/combustibile
La sincronizzazione combustibile/comburente viene fatta per mezzo di un servomotore che, collegato ad una camma a profilo
variabile, agisce sulle serrande dell'aria in mandata e, tramite opportuni levismi, sulla testa di combustione e sulla farfalla gas.
E' consigliabile, per ridurre le perdite e per avere un ampio campo di taratura, regolare il servomotore al massimo della potenza
utilizzata, il più vicino possibile alla massima apertura (130°).
Sulla farfalla gas, la parzializzazione del combustibile in funzione della potenzialità richiesta, a servomotore completamente
aperto, viene fatta attraverso lo stabilizzatore di pressione posto sulla rampa.
Durante le operazioni di taratura del rapporto aria/combustibile per bruciatori a gas occorre agire sulle camme a profilo variabile
dell’aria e del gas, Fig. 22.
Fig. 21
D1500
3
2
4
1
Fig. 22
1Camma
2Viti di regolazione
3Viti di bloccaggio
4Profilo variabile
D1499
All manuals and user guides at all-guidesbox.com

16
CAPITOLO 5Preparazione all’avviamento

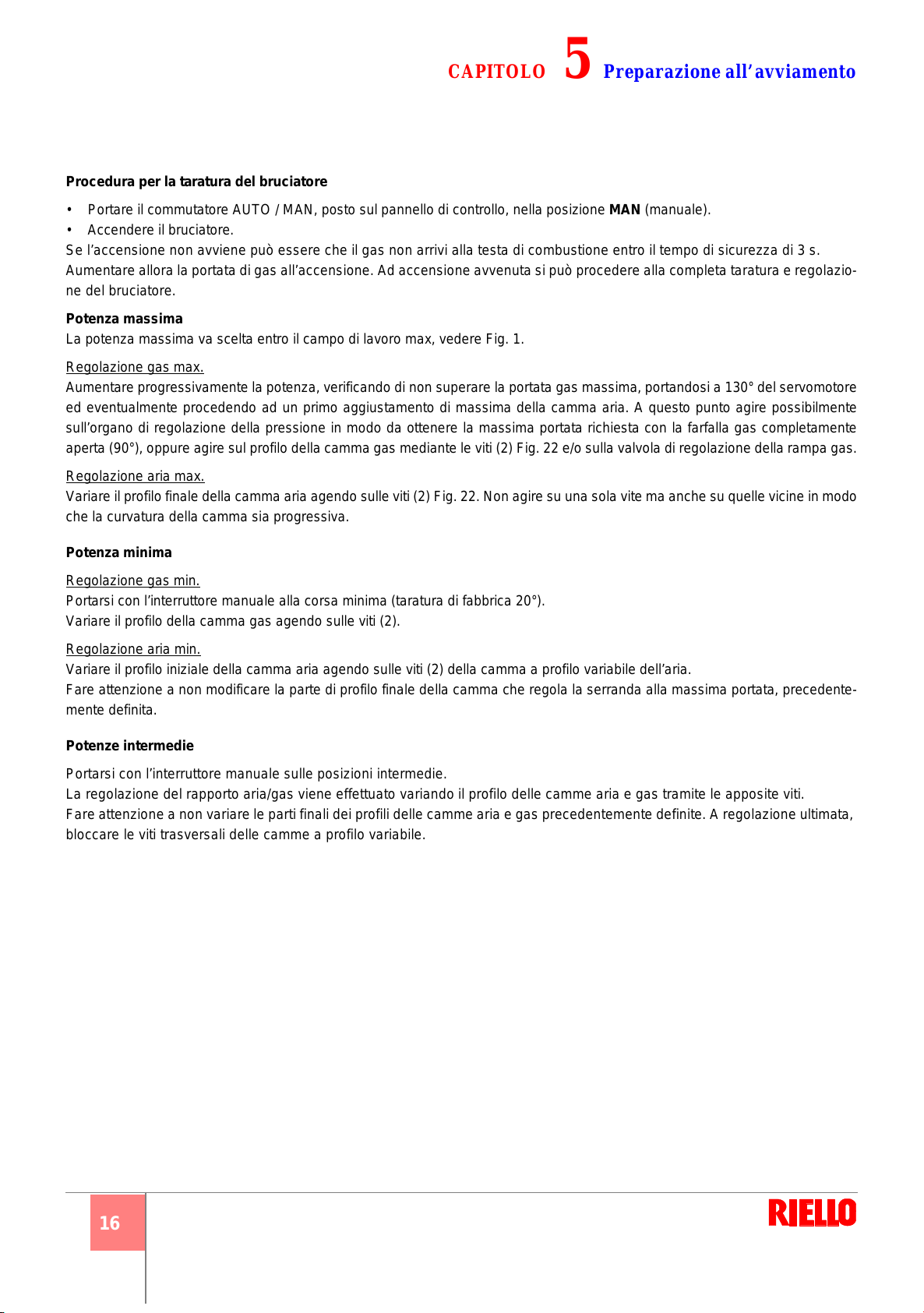

Procedura per la taratura del bruciatore
• Portare il commutatore AUTO / MAN, posto sul pannello di controllo, nella posizione MAN (manuale).
• Accendere il bruciatore.
Se l’accensione non avviene può essere che il gas non arrivi alla testa di combustione entro il tempo di sicurezza di 3 s.
Aumentare allora la portata di gas all’accensione. Ad accensione avvenuta si può procedere alla completa taratura e regolazio-
ne del bruciatore.
Potenza massima
La potenza massima va scelta entro il campo di lavoro max, vedere Fig. 1.
Regolazione gas max.
Aumentare progressivamente la potenza, verificando di non superare la portata gas massima, portandosi a 130° del servomotore
ed eventualmente procedendo ad un primo aggiustamento di massima della camma aria. A questo punto agire possibilmente
sull’organo di regolazione della pressione in modo da ottenere la massima portata richiesta con la farfalla gas completamente
aperta (90°), oppure agire sul profilo della camma gas mediante le viti (2) Fig. 22 e/o sulla valvola di regolazione della rampa gas.
Regolazione aria max.
Variare il profilo finale della camma aria agendo sulle viti (2) Fig. 22. Non agire su una sola vite ma anche su quelle vicine in modo
che la curvatura della camma sia progressiva.
Potenza minima
Regolazione gas min.
Portarsi con l’interruttore manuale alla corsa minima (taratura di fabbrica 20°).
Variare il profilo della camma gas agendo sulle viti (2).
Regolazione aria min.
Variare il profilo iniziale della camma aria agendo sulle viti (2) della camma a profilo variabile dell’aria.
Fare attenzione a non modificare la parte di profilo finale della camma che regola la serranda alla massima portata, precedente-
mente definita.
Potenze intermedie
Portarsi con l’interruttore manuale sulle posizioni intermedie.
La regolazione del rapporto aria/gas viene effettuato variando il profilo delle camme aria e gas tramite le apposite viti.
Fare attenzione a non variare le parti finali dei profili delle camme aria e gas precedentemente definite. A regolazione ultimata,
bloccare le viti trasversali delle camme a profilo variabile.
All manuals and user guides at all-guidesbox.com

17
CAPITOLO 5Preparazione all’avviamento
5.6 Taratura dei pressostati
Pressostato aria
Eseguire la regolazione del pressostato aria dopo aver effettuato tutte le altre regolazioni
del bruciatore con il pressostato aria regolato a inizio scala (Fig. 23).
Con il bruciatore funzionante alla potenza MAX aumentare la pressione di regolazione
girando lentamente in senso orario l'apposita manopolina fino al blocco del bruciatore.
Girare quindi la manopolina in senso antiorario di un valore pari a circa il 20% del valore
regolato e verificare successivamente il corretto avviamento del bruciatore. Se il brucia-
tore blocca nuovamente, girare ancora un poco la manopolina in senso antiorario.
Attenzione : per norma, il pressostato aria deve impedire che il CO nei fumi superi
l' 1% (10.000 ppm). Per accertarsi di ciò, inserire un analizzatore della combustione nel
camino, chiudere lentamente l’aspirazione del ventilatore (per esempio con un cartone)
e verificare che avvenga il blocco del bruciatore prima che il CO nei fumi superi l'1%.
Pressostato gas di massima
Eseguire la regolazione del pressostato gas di massima dopo aver effettuato tutte le
altre regolazioni del bruciatore con il pressostato gas di massima regolato a fine scala
(Fig. 24).
Con il bruciatore funzionante alla potenza massima, diminuire la pressione di regolazi-
one girando lentamente in senso antiorario l'apposita manopolina fino al blocco del bru-
ciatore. Girare quindi in senso orario la manopolina di 2 mbar e ripetere l'avviamento del
bruciatore.
Se il bruciatore si arresta nuovamente, girare ancora in senso orario di 1 mbar.
Pressostato gas di minima
Eseguire la regolazione del pressostato gas di minima dopo aver effettuato tutte le altre
regolazioni del bruciatore con il pressostato regolato a inizio scala (Fig. 25).
Con il bruciatore funzionante alla potenza massima, aumentare la pressione di regolazi-
one girando lentamente in senso orario l'apposita manopolina fino all'arresto del brucia-
tore.
Girare quindi in senso antiorario la manopolina di 2 mbar e ripetere l'avviamento del bru-
ciatore per verificarne la regolarità.
Se il bruciatore si arresta nuovamente, girare ancora in senso antiorario di 1 mbar.
Controlli finali
Prima di lasciare l’impianto:
- verificare l’efficenza dei dispositivi di regolazione e sicurezza;
- controllare che tutti i sistemi di bloccaggio meccanico dei dispositivi di regolazione siano ben serrati.
D2215
Fig. 23
D3571 Fig. 24
D3571 Fig. 25
All manuals and user guides at all-guidesbox.com

18
CAPITOLO 5Preparazione all’avviamento
5.7 Controllo presenza fiamma
La corrente minima per un corretto funzionamento è
di 70 µA.
Se il valore è inferiore può dipendere da:
• cellula esaurita;
• tensione bassa (inferiore a 187 V);
• cattiva regolazione del bruciatore.
Per la misura usare un microamperometro da 100
µA c.c., collegato in serie alla cellula, secondo lo
schema, con un condensatore da 100 µF - 1V c.c. in
parallelo allo strumento.
5.8 Verifiche periodiche
Si consigliano le seguenti verifiche:
LISTA DI VERIFICA MENSILE
1 Ispezionare il dispositivo di rilevazione fiamma e verificarne lo stato e la pulizia.
2 Verificare ed eventualmente pulire il dispositivo di accensione.
3 Controllare il corretto valore delle pressioni del combustibile e dell’aria.
4 Verificare il corretto movimento e la taratura della serranda aria e dei levismi collegati.
5 Verificare la sequenza di avviamento e gli interblocchi di sicurezza simulando la relativa condizione di anomalia.
LISTA DI VERIFICA ANNUALE
1 Verifica di tenuta delle valvole di blocco del combustibile.
2 Verifica delle tarature dei pressostati.
3 Controllo visivo dei cavi e connettori.
4 Verifica e pulizia delle prese di pressione.
5 Verifica delle tubazioni dell’installazione per eventuali perdite.
6 Controllo visivo di eventuali danni e/o deformazioni dei seguenti componenti:
- gruppo cilindro/distributore;
- disco fiamma;
- gruppo di accensione;
- tubi fiamma.
D1143
Fig. 26
All manuals and user guides at all-guidesbox.com
