Riello G10 Quick start guide

Installation, use and maintenance instructions
Instrucciones de instalación, montaje y funcionamiento
2902399 (5) - 05/2011
Light oil burner
Quemador de gasóleo
CODE - CÓDIGO MODEL - MODELO TYPE - TIPO
3746464 G10 464T58
GB
E
One stage operation
Funcionamiento de una llama

2399
1GB
ENGLISH

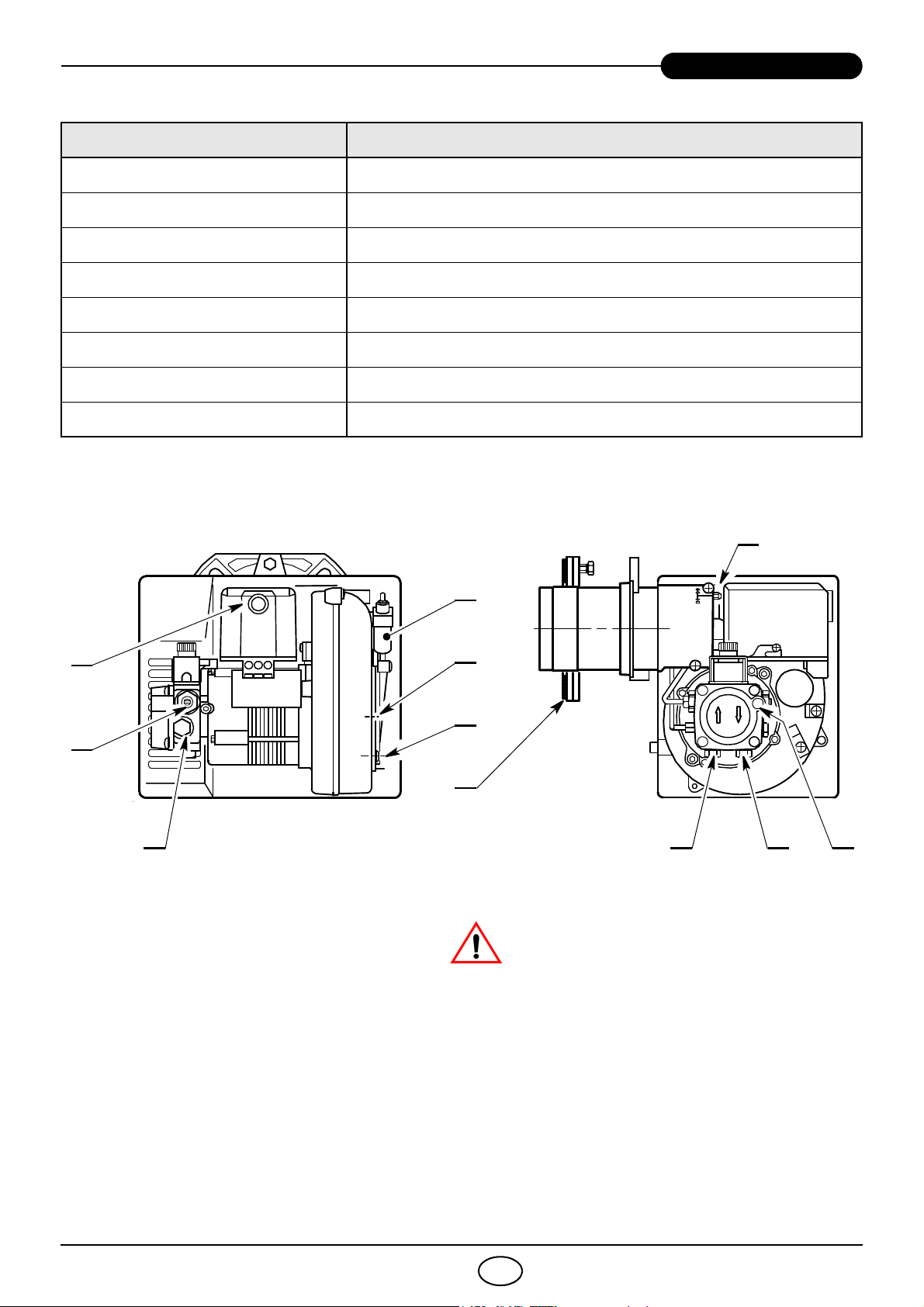

TECHNICAL DATA
Burner with CE marking in conformity with EEC Directives: Electromagnetic Compatibility 2004/108/EC,
Low Voltage 2006/95/EC, Machines 2006/42/EC.
The burner meets protection level of IP 40, EN 60529.
TYPE 464 T58
Thermal power – Output 54 – 120 kW – 4.5 – 10 kg/h
Fuel Light oil, viscosity 4 – 6 mm2/s at 20 °C
Electrical supply Single phase, 220V +10% –15% ~60Hz
Motor Run current 1.1A – 3300 rpm – 345 rad/s
Capacitor 2.5 F
Ignition transformer Secondary 8 kV – 16 mA
Pump Pressure 8 – 15 bar
Absorbed electrical power 0.2 kW
1– Return line
2– Suction line
3– Gauge connection
4– Pump pressure regulator
5– Vacuum gauge connection
6– Screws fixing air damper
7– Hydraulic jack with air damper
8– Reset button with lock-out lamp
9– Flange with insulating gasket
10 – Combustion head adjustment screw
5
D8067
Fig. 1
123
4
86
7
9
10
6
HYDRAULIC JACK OPERATION 7)(Fig. 1)
It is strongly recommended a periodic check of
the pump pressure operation (annually or bet-
ter every six months, if the burner operation is
continuous).
If the value is lower than 1 bar, compared to
that one of the initial setting, please check the
cleaning of the pump and line filters.
In case the pressure setting was not restora-
ble, please replace the pump, in order to guar-
antee that the pump pressure during the pre-
purge time is at least 3.7 bar.
DANGER

2399
2GB

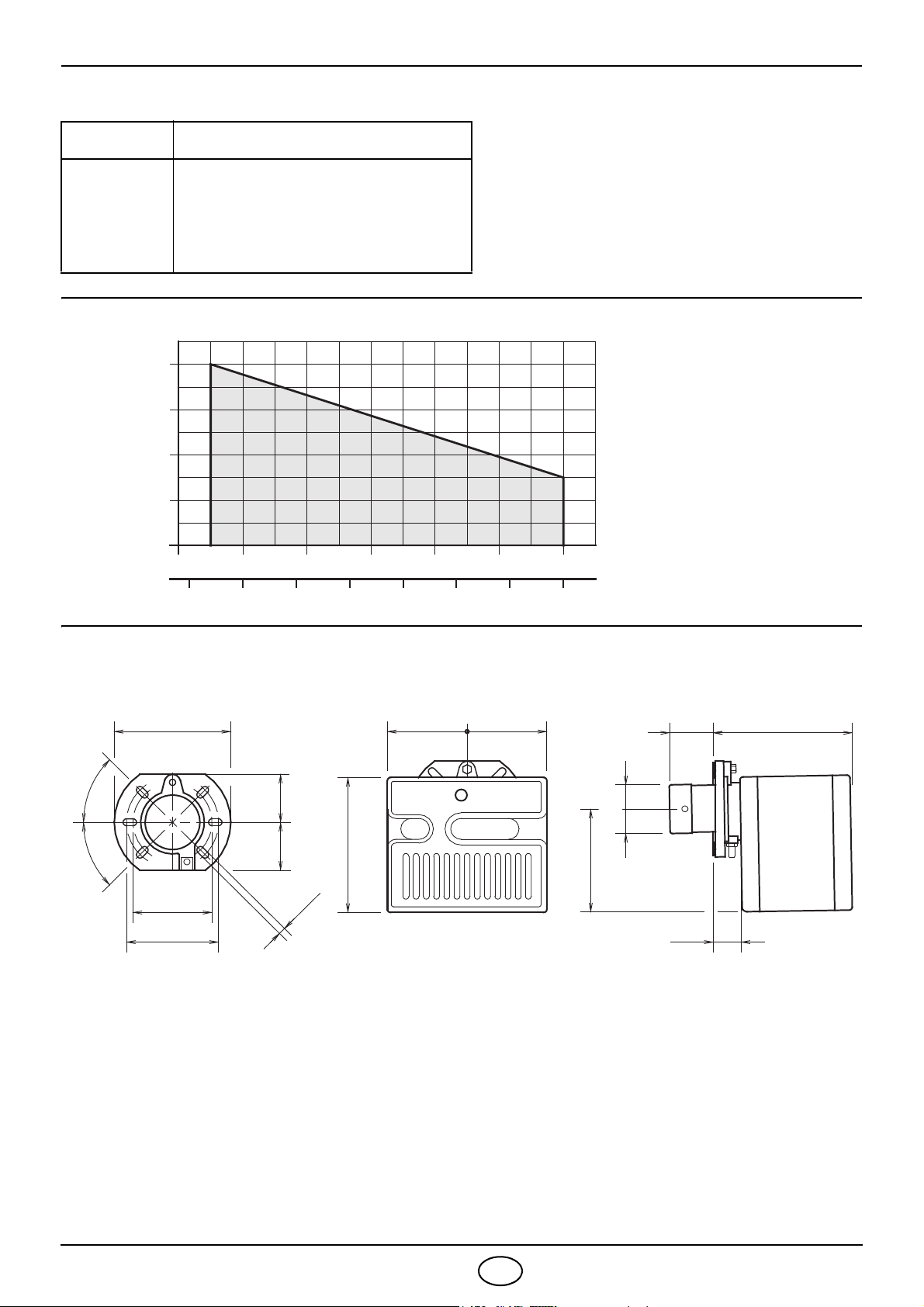

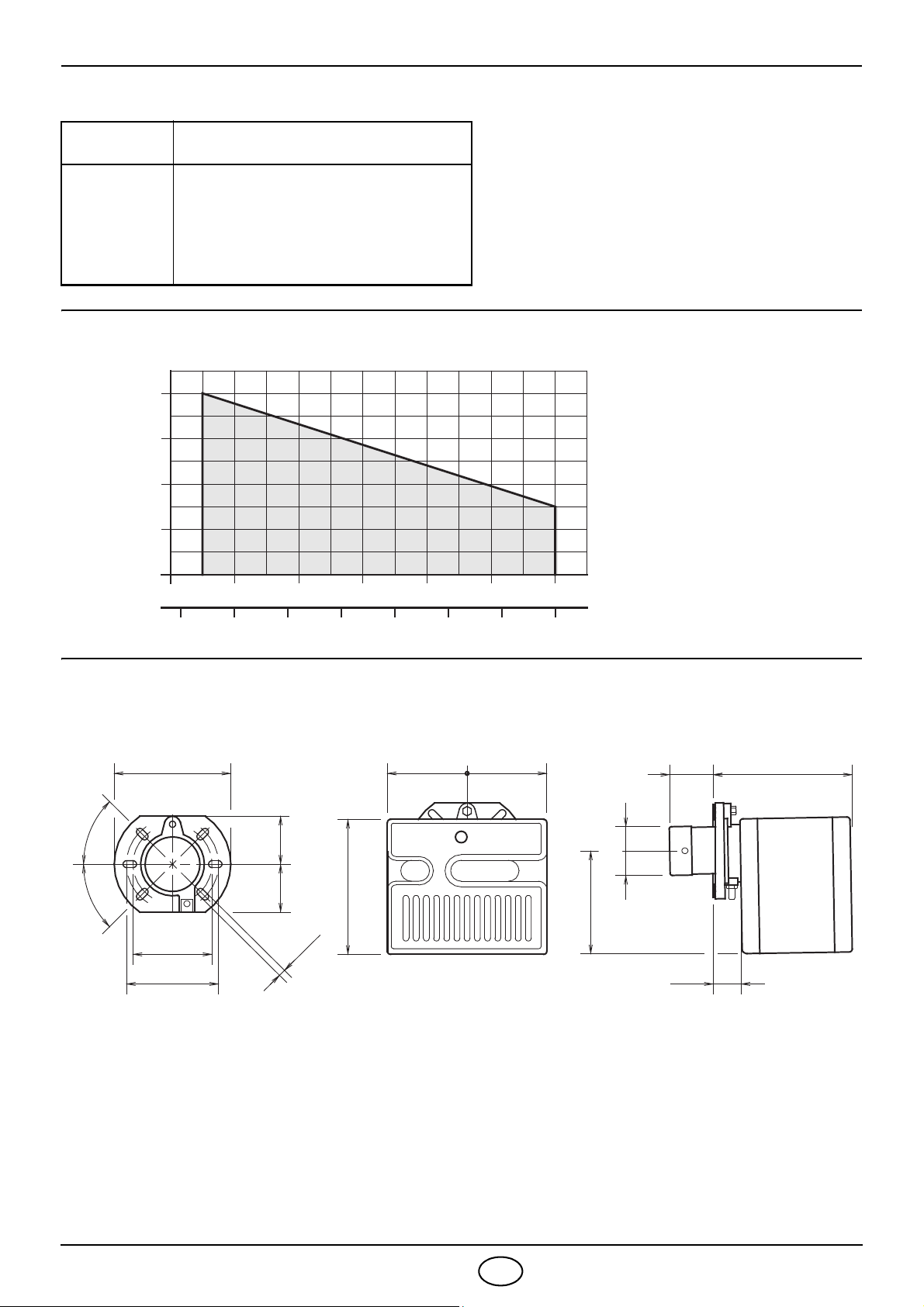

BURNER EQUIPMENT
WORKING FIELD (as EN 267)
OVERALL DIMENSIONS
Quantity Description
2
1
4
1
1
Flexible pipes with nipples
Flange with insulating gasket
Screws and nuts for flange
Maintenance assembly
Screw with two nuts for flange
0.8
0
0.4
4 5 6 Fuel output - kg/h
50 60 120 Thermal power - kW
D5669 70 80 90 100 110
0.2
0.6
Pressure in the combustion
chamber – mbar
78910
Flange Burner
305 108 261
140
=
40
45°
262
11
204
D5670
=
189
83 83
170
45°
ø105

2399
3GB
INSTALLATION
BOILER FIXING
Put on the flange (1) the screw and two nuts, (see fig. 2).
Widen, if necessary, the insulating gasket holes (5), (see fig. 3).
Fix the flange (1) to the boiler door (4) using screws (2) and (if necessary) the nuts (3) interposing the
insulating gasket (5), (see fig. 4).
MAINTENANCE POSITION
Access to the combustion head, diffuser disc / electrodes unit and nozzle, (see fig. 5).
Remove the burner out of the boiler, after loosing the fixing nut to the flange.
Hook the burner to the flange (1), by removing the combustion head (6) after loosing the fixing screws (7).
Remove the diffuser disc-holder assembly (9) from the nozzle-holder (8) after loosing its fixing screw.
Screw the nozzle (10).
D5012
Fig. 2
1
Fig. 3
5
E9022
D8058
1
Fig. 4
43
2
2
5
1
10
9
8
7
6
Fig. 5
Fig. 6
Verify that the installed burner is lightly leaned towards the
button.
(See figure 6).
The burner is designed to allow entry of the flexible oil-lines
on either side of the burner.
D5572
D8056
D8057

2399
4GB

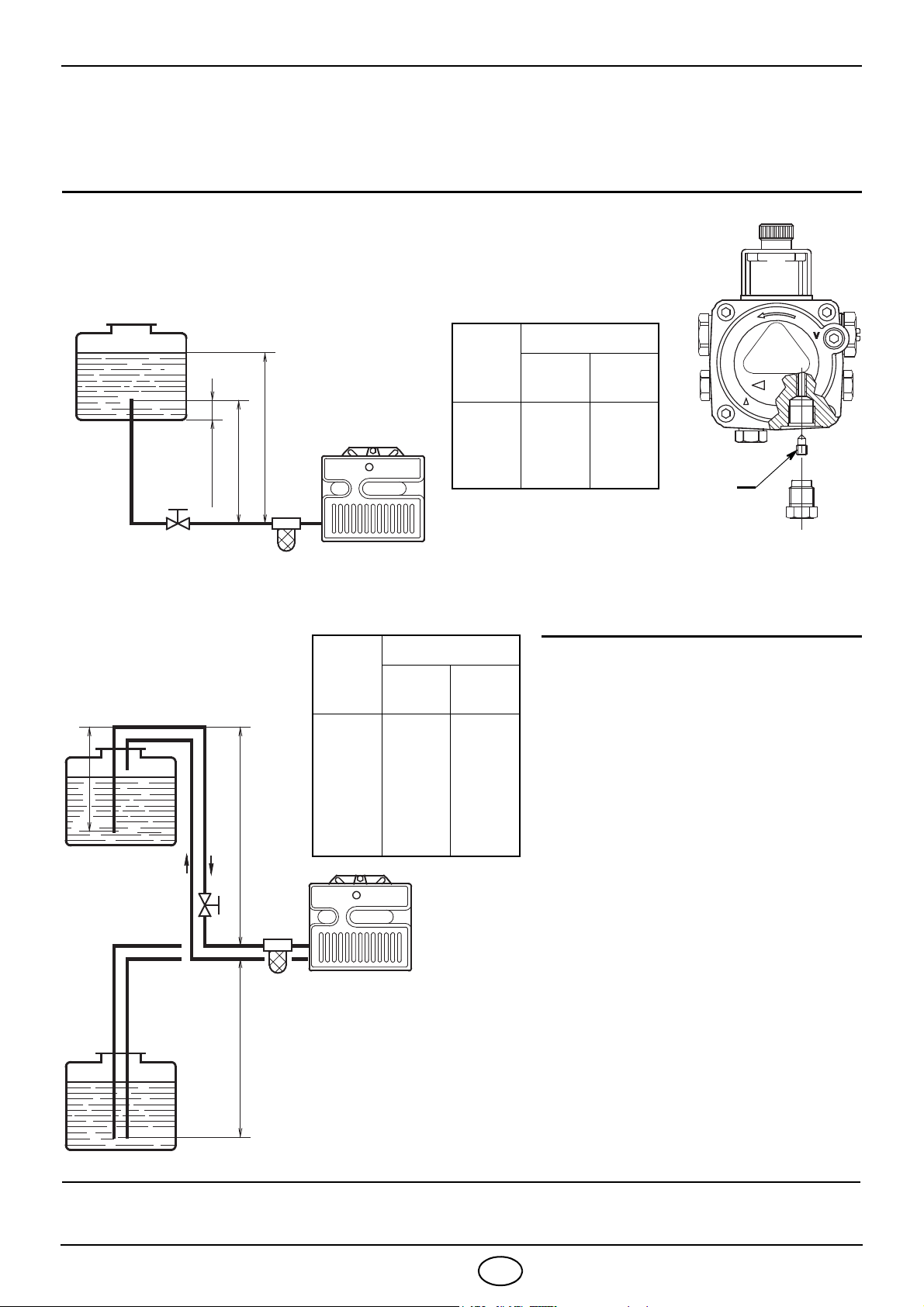

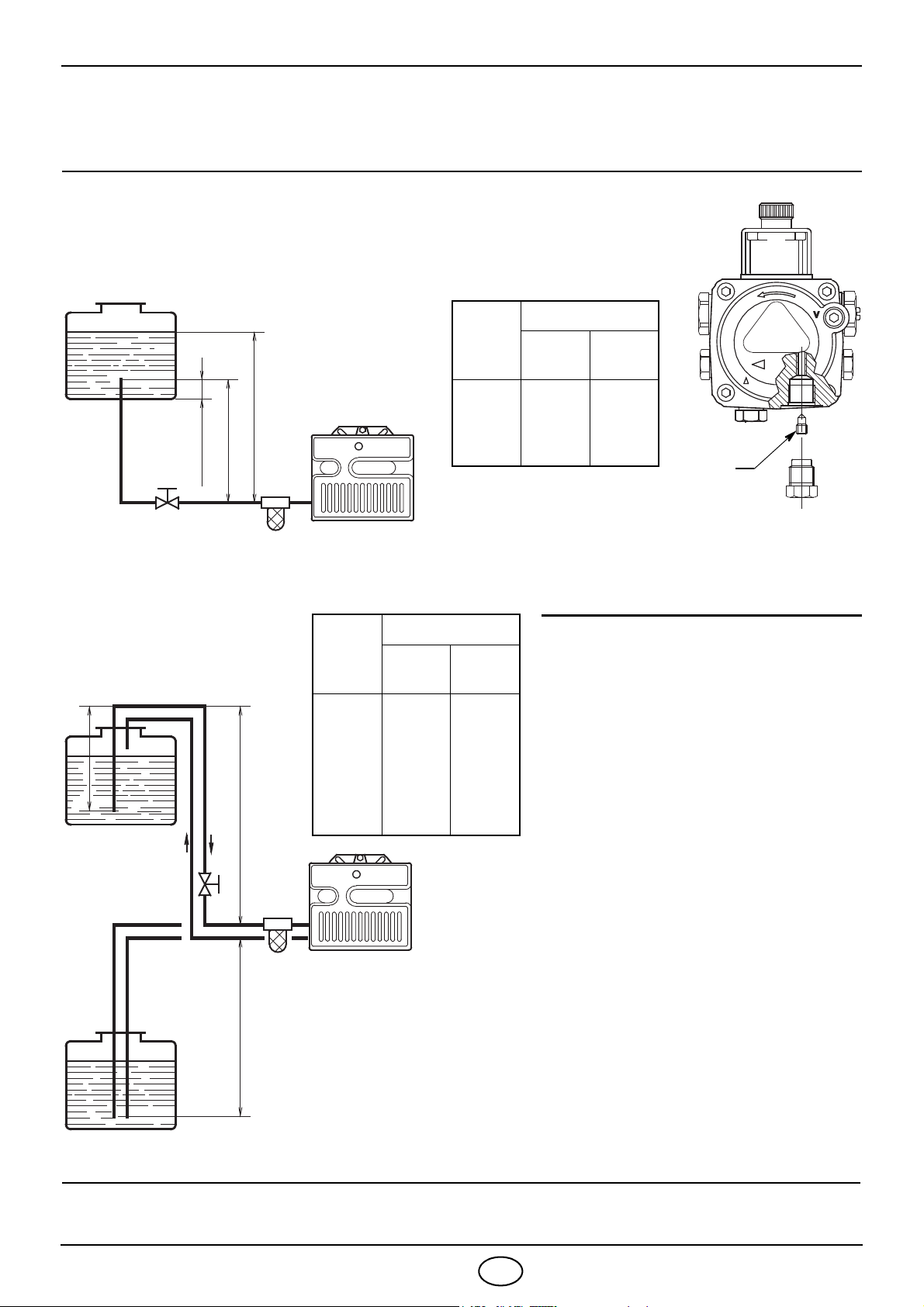

HYDRAULIC SYSTEMS
Warning: before starting the burner make sure that the return pipe-line is not clogged: any obstruc-
tion would cause the pump seals to break.
The pump vacuum should not exceed a
maximum of 0.4 bar (30 cm Hg).
Beyond this limit gas is released from
the oil.
Oil lines must be completely airtight.
The return line should terminate in
the oil tank at the same level as the
suction line; in this case a non-return
valve is not required.
When the return line arrives over the
fuel level, a non-return valve must be
used.
This solution however is less safe than
previous one, due to the possibility of
leakage of the valve.
PRIMING THE PUMP
Start the burner and wait for the priming.
Should lock-out occur prior to the arrival
of the fuel, await at least 20 seconds
before repeating the operation.
A filter must be installed on the suction fuel line.
H
meters
Lmeters
I. D.
8 mm I.D. 10 mm
0.5
1
1.5
2
10
20
40
60
20
40
80
100
WARNING
The pump is supplied for use with a two pipe system.
For use on a one pipe system, it is necessary to remove the by-pass
screw (A), (see figure).
A
H
meters
Lmeters
I. D.
8 mm I.D. 10 mm
0
0.5
1
1.5
2
3
3.5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
H max. 4 m
H
H
max. 4 m
min. 0.1 m
D5219
D5220
D5199
H=Difference of level.
L=Max.length of the
suction line.
I.D.=Internal diameter of the
oil pipes.
PRIMING THE PUMP
Loosen the plug of the vacuum gauge (5, fig. 1) and
wait until the fuel flows out.

2399
5GB

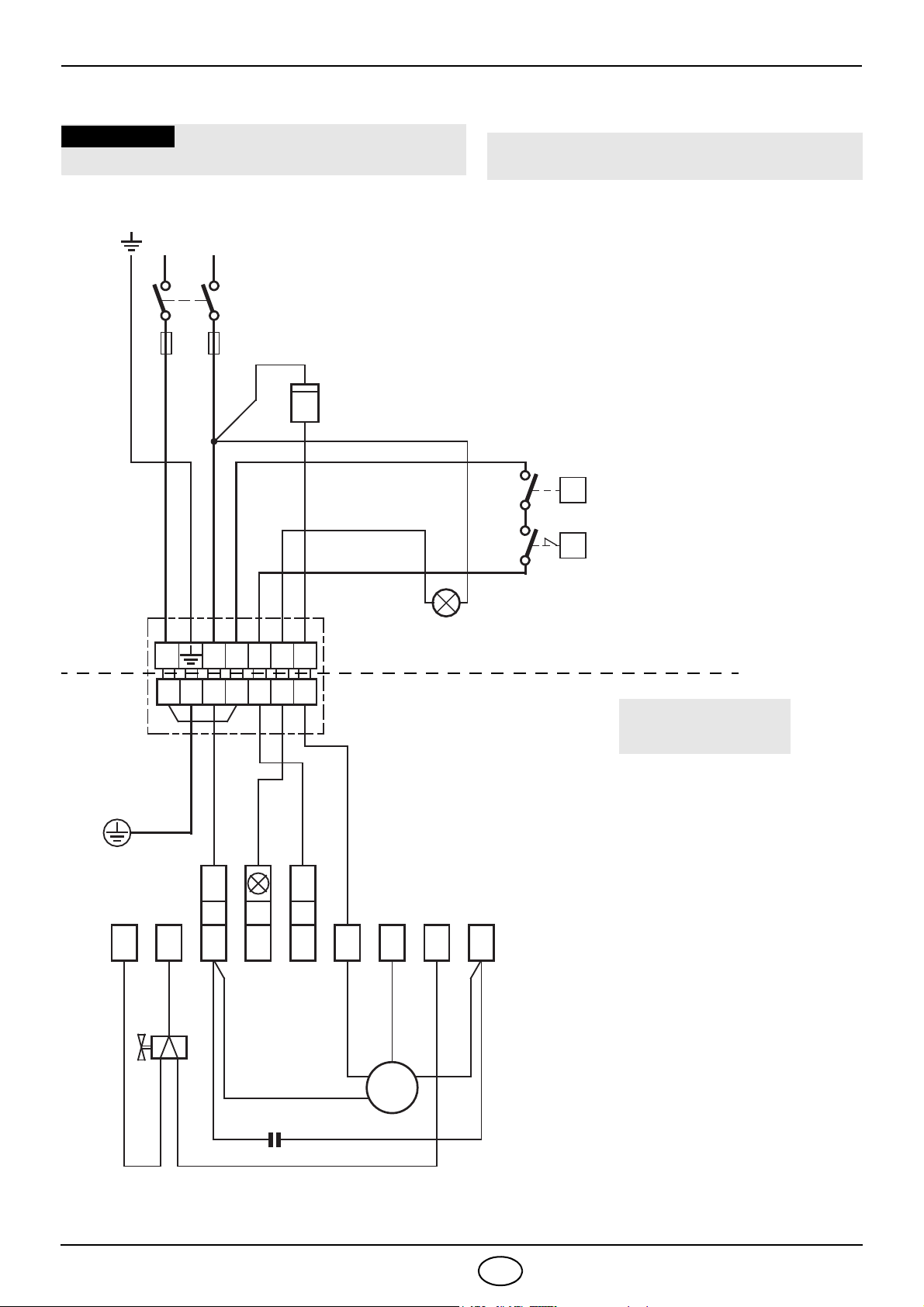

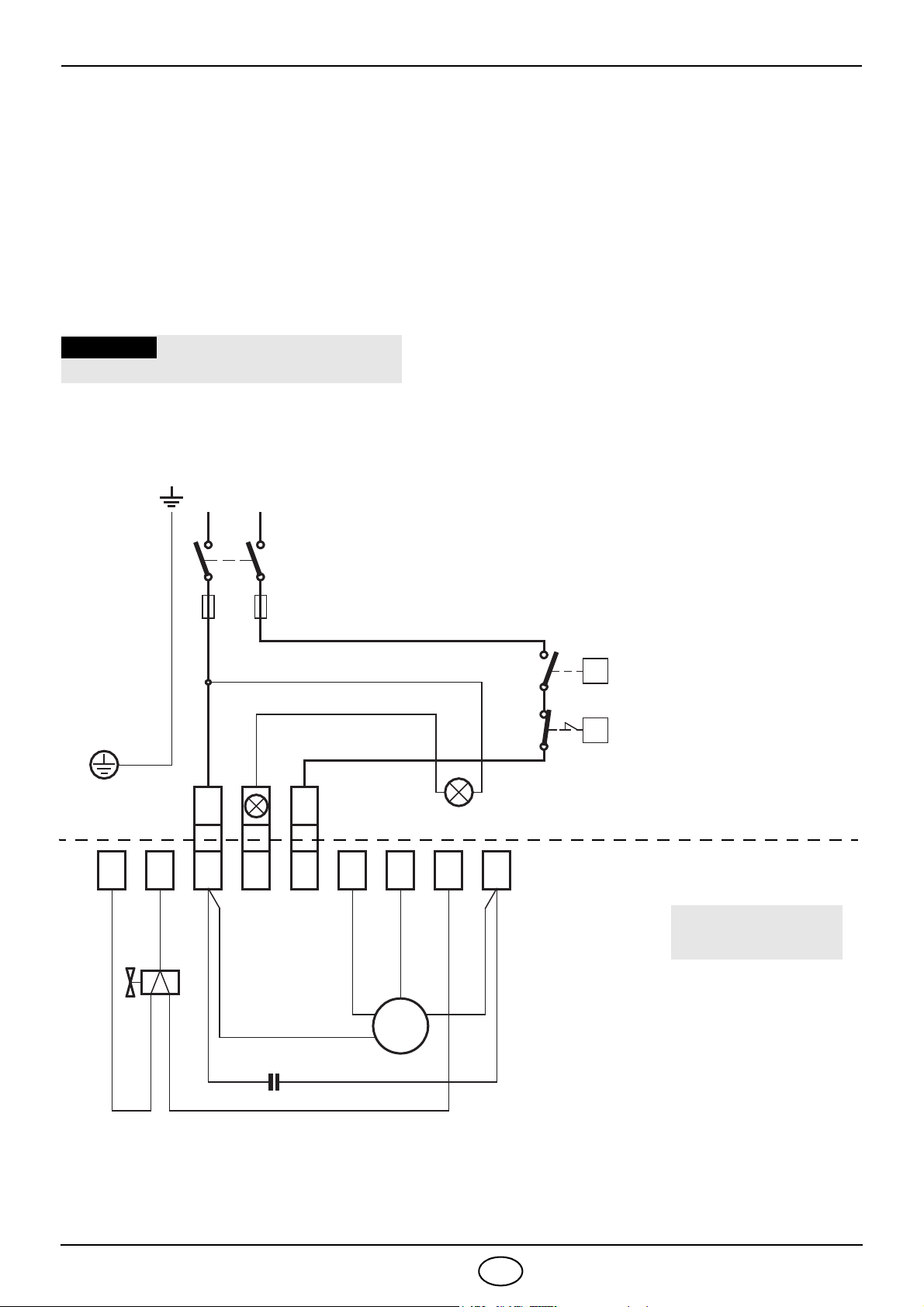

ELECTRICAL WIRING
Brown
White (50V)
Blue
Motor
Capacitor
Limit thermostat
Neutral
Main switch
T6A
M
~
Grey
220V ~ 60Hz
LN
Remote lock-out signal
(220V - 0.5A max.), if required
1 N T1 T2 S3B4
12
Brown
Valve
T
T
D5334
Black
TERMINAL BLOCK OF
CONTROL-BOX 530SE*
Boiler
plug
Burner
socket
3456789
NL
Yellow/Green
Blue
Blue
Brown
Black
Hour counter
h
Black
WARNING
DO NOT EXCHANGE THE
NOTES:
– Wires of min. 1 mm2section.
(Unless requested otherwise by local
standards and legislation).
– The electrical wiring carried out by the
installer must be in compliance with the
rules in force in the Country.
FOR CONNECTION TO BOILERS
NEUTRAL WITH THE PHASE WITHOUT PLUG, see page 6.
Safety thermostat
CARRIED-OUT
IN THE FACTORY

2399
6GB
NOTE:
The burner is provided with a socket for the direct electrical connection to the boiler’s
plug (see diagram at page 5). Should the boiler be without plug, it is then necessary:
– remove the socket and respective cable mounted on the burner;
– carry out the electrical connection direct to the wiring terminal block of the burner as shown on
the diagram below.
ELECTRICAL WIRING
Brown
White (50V)
Blue
Motor
Capacitor
Neutral
NL
M
~
Black
220V ~60Hz
NL
Remote lock-out signal
(220V - 0.5A max.), if required
123456789
Blue
Brown
TERMINAL BLOCK OF
CONTROL-BOX 530SE*
Valve
T
T
D5228
Black
NOTES:
– Wires of min. 1 mm2section.
(Unless requested otherwise by local
standards and legislation).
– The electrical wiring carried out by the
installer must be in compliance with the
rules in force in the Country.
Limit thermostat
Safety thermostat
Main switch
T6A
WARNING
DO NOT EXCHANGE THE
NEUTRAL WITH THE PHASE
CARRIED-OUT
IN THE FACTORY

2399
7GB

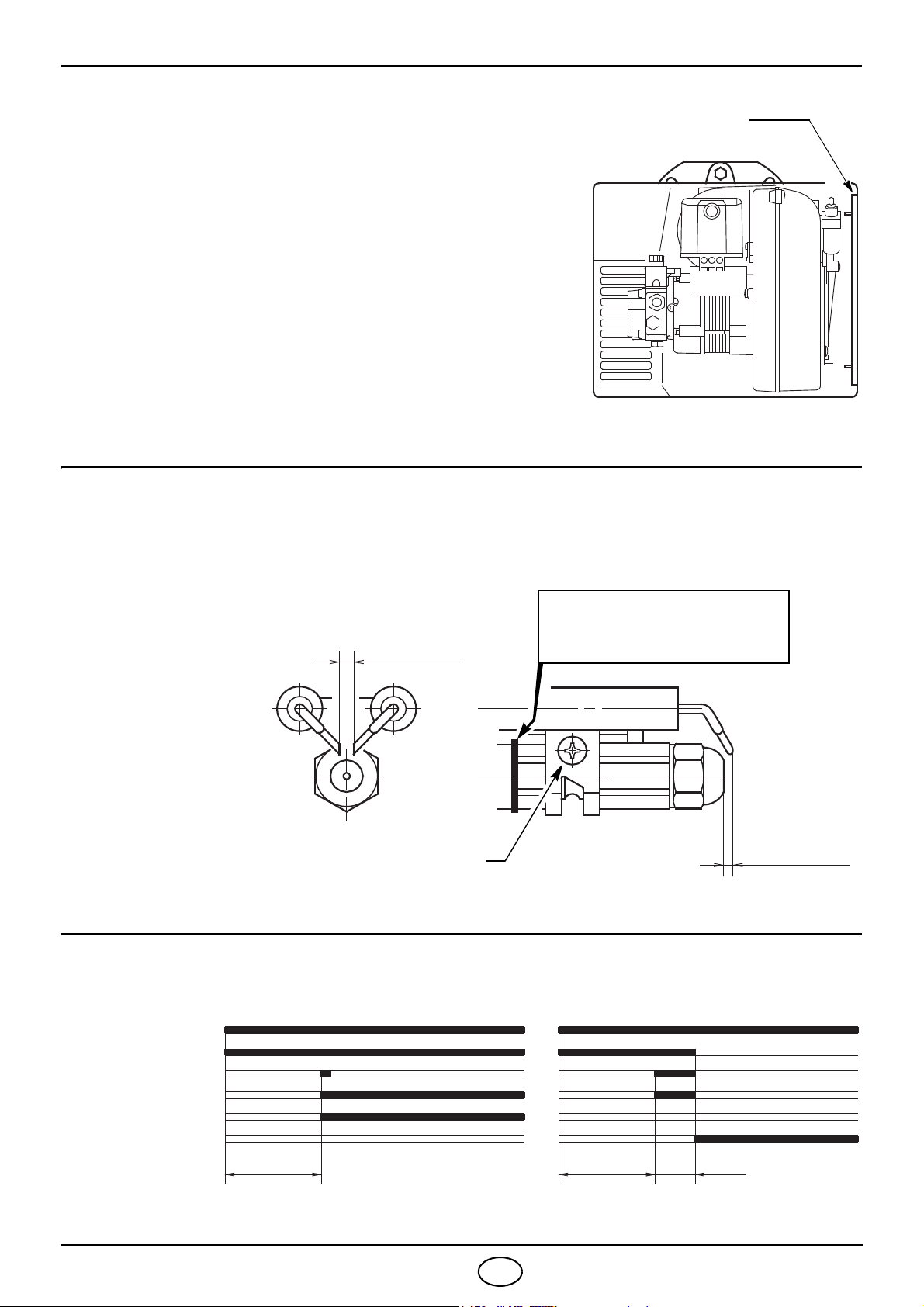

CONTROL BOX (see fig. 3)
COMBUSTION ADJUSTMENT
In conformity with Efficiency Directive 92/42/EEC the application of the burner on the boiler,
adjustment and testing must be carried out observing the instruction manual of the boiler, includ-
ing verification of the CO and CO2concentration in the flue gases, their temperatures and the
average temperature of the water in the boiler.
To suit the required appliance output, fit the nozzle then adjust the pump pressure, the setting of
the combustion head and the air damper opening in accordance with the following schedule.
NOZZLES RECOMMENDED Monarch type R
Delavan type W - B
Steinen type S - Q
Danfoss type S
Nozzle Pump pressure Burner
output Comb. head
adjustment Air damper adjustment
GPH Angle bar kg/h ± 4% Set-point Set-point
1.10 60° 12 4.7 2 2.6
1.25 60° 12 5.4 2.5 3.1
1.50 60° 12 6.4 3 3.6
1.75 60° 12 7.5 4 3.9
2.00 60° 12 8.6 5 4.5
2.25 60° 12 10.0 6 5.5
The photoresistance is fitted directly into the
control-box (underneath the ignition-transformer)
on a plug-in support.
TESTING
Check the shut-down of the burner by opening the
thermostats.
Ignition
transformer
Photoresistance
S7057
S7183
To remove the control box from the burner, loosen screw
(A) and pull towards the arrow.
RUN OF THE ELECTRICAL CABLE
1- Cable gland N- Neutral
2-Cable-clamp L-Phase
3- Terminal block - Burner-earth
- Lock-out signal
Fig. 3
1
2
3
4
1
For 2.00 - 2.25 GPH nozzles it is
advisable to use, if possible,
full cones.

2399
8GB
PUMP PRESSURE
12 bar : The pump leaves the factory set at this
value.
14 bar : Improves flame retention; it is therefore
suitable for ignitions at low temperatures.

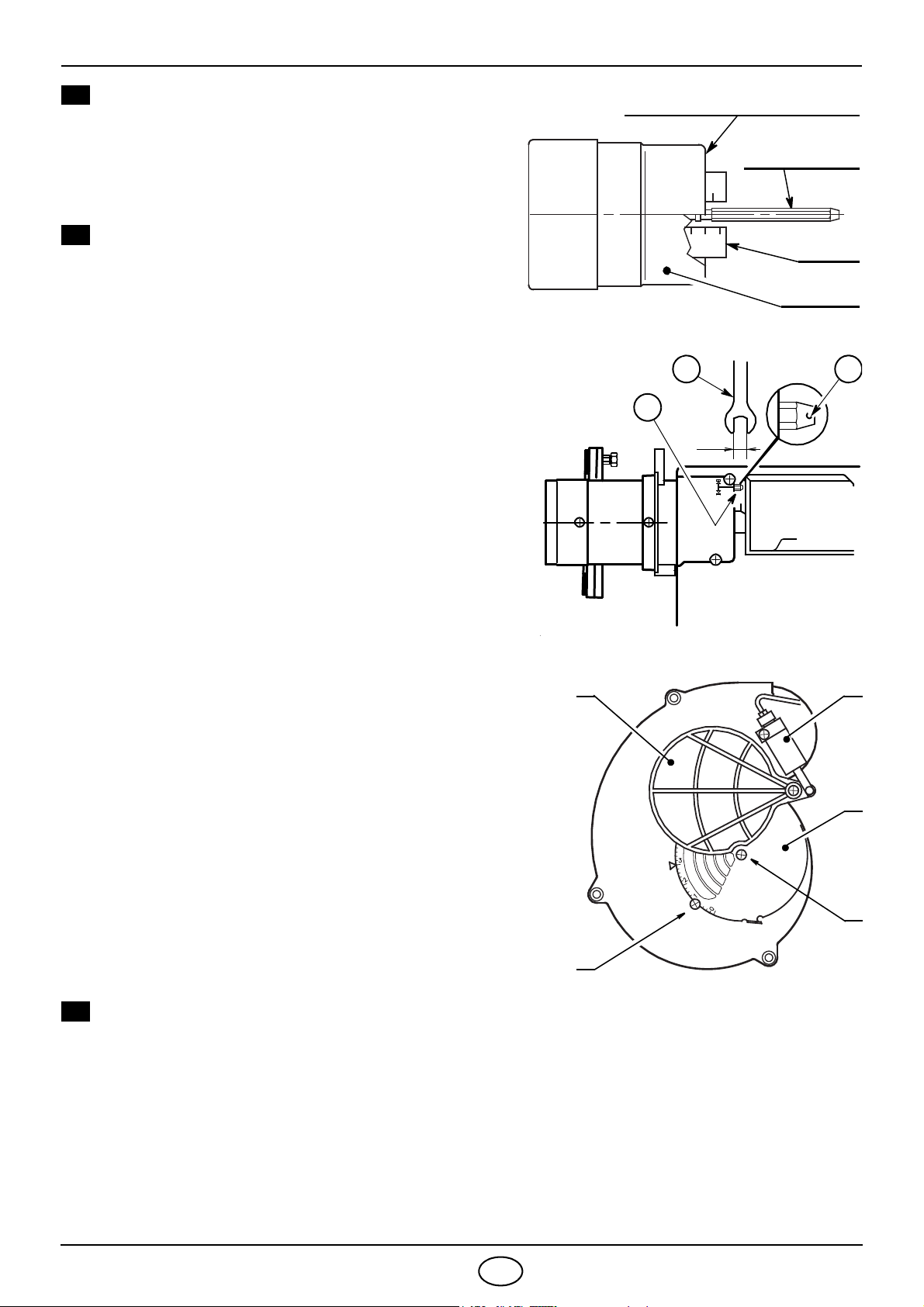

COMBUSTION HEAD SETTING
(see fig. 4 and 5)
This is done when fitting the nozzle, with the blast
tube removed. It depends on the output of the
burner and is carried out by rotating the regulating
rod, till the terminal plane of the blast tube is level
with the set-point, as indicated in the schedule.
The combustion head is set for an output of 1.50
GPH at 12 bar, while the shutter is level with set-
point 3, as required in the table.
Combustion head settings indicated in the table are
valid for most cases. The setting of the fan output
according to the installation should normally be
done only through the air damper. Should one sub-
sequently want to retouch also the setting of the
combustion head, with the burner running, operate
on the rod (1) with a 6 mm spanner (2) as follows:
TURN TO THE RIGHT: (sign +)
In order to increase the volume of air entering the
combustion chamber and thus diminishing its pres-
sure. There is a reduction of CO2and the adhesion
of the flame to the air diffuser disc improves.
(Setting advisable for ignitions at low temperatures).
TURN TO THE LEFT: (sign –)
In order to reduce the volume of air entering the
combustion chamber and thus increasing its pres-
sure. The CO2improves and the adhesion of the
flame to the diffuser tends to reduce. (This setting
is not advisable for ignitions at low temperatures).
In any case do not bring the combustion head set-
ting more than one point away from that indicated
in the schedule. One set-point corresponds to 3
turns of the rod; a hole (3) at its end facilitates
counting the number of turns.
AIR DAMPER ADJUSTMENT (see fig. 6)
The mobile air damper (A) operated by the jack (B) assures the complete opening of the air
intake. The regulation of the air-rate is made by adjusting the fixed air damper (C), after loosing
the screws (D). When the optimal regulation is reached, screw tight the screws (D) to assure a
free movement of the mobile air damper (A).
The settings indicated in the schedule refer to the burner with its metal cover fitted and the com-
bustion chamber with “zero” depression.
These regulations are purely indicative. Each installation however, has its own unpredictable
working conditions: actual nozzle output; positive or negative pressure in the combustion-cham-
ber, the need of excess air, etc. All these conditions may require a different air-damper setting.
Blast tube
Regulating rod
Shutter
Terminal plane of the blast tube
D5398
2
135
1
2 3
D8068
D
C
D5555
D
A B
Fig. 4
Fig. 5
Fig. 6
6
2
3
4

2399
9GB
It is important to take account of the fact that the air
output of the fan differs according to whether the
burner has its metal cover fitted or not.
Therefore we recommended to proceed as follows:
– adjust the air damper as indicated in the schedule;
– mount the cover, simply by means of the upper
screw;
– check smoke number;
– should it become necessary to modify the air output,
remove the cover by loosening the screw, adjust the
air damper, remount the cover and finally recheck the
smoke number.
NOTE: When the burner works at a firing rate higher
than 9 kg/h remove the panel fitted inside the
metal cover. (See figure).
ELECTRODES ADJUSTMENTS
BURNER START-UP CYCLE
PANEL
D5287
Attention:
Before assembling or removing the nozzle, loosen
the screw (A) and move the electrodes ahead.
4± 0.3 mm
D5288 A4.5 ± 0.5 mm
MOVE THE ELECTRODE
HOLDER BACKWARDS TO
THE END
Normal Lock-out, due to light-failure
Thermostat
Motor
Ignition transformer
Valve
Flame
Lock-out lamp
~12s D5229 ~12s ~5s

2399
10 GB
ADJUSTMENTS, TO AVOID FLAME - DETACHMENT, AT BURNER - IGNITION
This inconvenience can occur, when the temperature of the light oil decreases below + 5 °C.
1) CORRECT POSITIONING OF THE ELECTRODES
2) PUMP - SETTING
The pump is factory set, at a pressure of 12 bar.
When the temperature of the light oil decreases below + 5 °C, increase the pressure to 14 bar.
3) COMBUSTION-HEAD SETTING
Regulate the combustion-head one set-point further ahead than indicated in the instructions.
Example: the instructions require to set the combustion-head on set-point 3.
Instead, the setting is made on set-point 4.
4) FAN - AIR DAMPER ADJUSTMENT
Adjust the damper, reducing the excess air until the Bacharach number is not near 1.
(i.e. a combustion with the lowest possible excess-air).
4± 0.3 mm
D5288 A4.5 ± 0.5 mm
MOVE THE ELECTRODE
HOLDER BACKWARDS TO
THE END

2399
1E
ESPAÑOL
DATOS TÉCNICOS
Quemador con marca CE conformes con las Directivas CEE: Compatibilidad Electromagnetíca 2004/
108/CE, Baja tensión 2006/95/EC, Máquinas 2006/42/EC.
Nivel de protección del quemador IP 40 según EN 60529.
TIPO 464 T58
Caudal – Potencia térmica 54 – 120 kW – 4,5 – 10 kg/h
Combustible Gasóleo, viscosidad 4 ÷ 6 mm2/s a 20 °C
Alimentación eléctrica Monofásica, 220 V +10% –15% ~60Hz
Motor 1,1 A absorbidos – 3300 rpm – 345 rad/s
Condensador 2,5 F
Transformador de encendido Secundario 8 kV – 16 mA
Bomba Presión: 8 ÷15 bar
Potencia eléctrica absorbida 0,2 kW
1– Retorno
2–Aspiración
3– Conexión manómetro
4– Regulador de presión de la bomba
5– Conexión vacuómetro
6– Tornillos de fijación del registro del
aire
7– Hidráulico del aire
8– Botón de rearme con señalización de
bloqueo
9– Brida con junta aislante
10 – Tornillo de regulación del cabezal
5
D8067
Fig. 1
123
4
86
7
9
10
6
FUNCIONAMIENTO HIDRÁULICO DEL AIRE 7)(Fig. 1)
Se recomienda realizar una revisión periódica
de la operación de presión de la bomba (anual-
mente o mejor aún cada seis meses, si el fun-
cionamiento del quemador es continuo).
Si el valor es menor que 1 bar, comparado con
el de la configuración inicial, verificar la limpieza
de la bomba y de los filtros de las líneas.
En caso de que los valores de presión no sean
restablecidos, reemplazar la bomba para garan-
tizar que la presión de la bomba durante el tiem-
po de pre-descarga sea de al menos 3,7 bar.
PELIGRO

2399
2E
MATERIAL SUMINISTRADO
CAMPO DE TRABAJO
DIMENSIONES
Cantidad Descripción
2
1
4
1
1
Tubos flexibles con racords
Brida con junta aislante
Tornillos y tuercas para brida
Conjunto mantenimiento
Tornillo con dos tuercas para brida
Presión en la cámara de
combustión - mbar
Caudal de gasóleo - kg/h
Potencia térmica - kW
0,8
0
0,4
456
50 60 120
D5669 70 80 90 100 110
0,2
0,6
78910
Brida Quemador
305 108 261
140
=
40
45°
262
11
204
D5670
=
189
83 83
170
45°
ø105

2399
3E
INSTALACIÓN
Fig. 6
Compruebe que una vez instalado el quemador quede ligera-
mente inclinado hacia abajo. (Ver fig. 6).
Es posible conectar los tubos de alimentación del gasóleo a
ambos lados del quemador.
D5572
FIJACIÓN A LA CALDERA
• Introduzca en la brida (1) el tornillo y las dos tuercas, (ver fig. 2).
• Ensanche, si es necesario, los agujeros de la protección aislante (5), (ver fig. 3).
• Fije a la portezuela de la caldera (4) la brida (1) mediante los tornillos (2) y (si es necesario) las tuercas
(3) interponiendo la protección aislante (5), (ver Fig. 4).
POSICIÓN DE MANTENIMIENTO
Accesibilidad al cabezal de combustión, al grupo disco estabilizador - electrodos y a la boquilla, (ver
Fig. 5).
• Retirar el quemador de la caldera luego de haber quitado la tuerca de fijación a la brida.
• Enganchar el quemador a la brida (1), sacar el cabezal de combustión (6) luego de haber aflojado los tornillos
(7).
• Extraer del portaboquilla (8) el grupo soporte del disco estabilizador (9) luego de haber aflojado el tornillo.
• Enroscar la boquilla (10).
D5012
Fig. 3
5
D8058
1
10
9
8
7
6
Fig. 5
D8056
D8057

2399
4E
INSTALACIÓN HIDRÁULICA
Atención: antes de poner en funcionamiento el quemador hay que asegurarse de que el tubo de
retorno del combustible no esté obstruido. Una contrapresión excesiva causaría la rotura
del órgano de estanquidad de la bomba.
No hay que sobrepasar la depresión
máx. de 0,4 bar (30 cm Hg). Por encima
de este valor se produce la gasificación
del combustible.
Las tuberías deben ser perfectamente
estancas. En las instalaciones por
depresión, la tubería de retorno debe
llegar a la misma altura que la de as-
piración. En este caso nose necesita
válvula de pie.
En cambio, si la tubería de retorno llega
por encima del nivel del combustible, la
válvula de pie es indispensable. Esta se-
gunda solución es menos segura que la
precedente debido a la eventual falta de
estanquidad de esta válvula.
CEBADO DE LA BOMBA
Encienda el quemador y espere el ce-
bado. Si el bloqueo del quemador se
produce antes de la llegada del com-
bustible, esperar como mínimo 20 se-
gundos e iniciar de nuevo esta
operación.
Es necesario instalar un filtro en la línea de alimentación del combustible.
H
metros
Lmetros
ø i
8 mm ø i 10 mm
0.5
1
1.5
2
10
20
40
60
20
40
80
100
ATENCIÓN
La bomba está prevista para funcionar en bitubo.
Para el funcionamiento monotubo se debe quitar el tornillo de by-
pass (A), (ver la figura).
A
H
metros
Lmetros
ø i
8 mm ø i 10 mm
0
0.5
1
1.5
2
3
3.5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
Hmáx.4m
H
H
máx. 4 m
mín. 0,1 m
D5219
D5220
D5199
H= Diferencia del nivel.
L= Longitud máx. del
tubo de aspiración.
ø i = Diámetro interior del
tubo.
CEBADO DE LA BOMBA
Desenrosque el tapón de la conexión del vacu-
ómetro (5, fig. 1) y espere que salga combustible.

2399
5E
INSTALACIÓN ELÉCTRICA
M
~
Gris
220V ~ 60Hz
LN
1 N T1 T2 S3B4
12
T
T
D5334
Caldera
conector
Quemador
conector
3456789
NL
Amarillo/verde
Cuentahoras
h
NOTAS:
– Sección de los conductores: 1 mm2mín.
(Salvo indicaciones diferentes de normas
y leyes locales).
– Las conexiones eléctricas efectuadas por
el instalador deben cumplir la normativa
vigente en el país.
PARA CONEXIONES A CALDERAS
SIN TOMA, véase página 6.
EJECUTADO
EN FÁBRICA
Termóstato de regulación
Interruptor general
T6A
Termóstato de seguridad
Señalización de bloqueo
a distancia (220V - 0,5A máx.)
ATENCIÓN
NO INTERCAMBIE EL NEUTRO CON LA FASE
Motor
Condensador
Válvula
Marrón
Blanco (50V)
Azul
Neutro
Negro
Azul
Marrón
Negro
Azul Negro Marrón
REGLETA DE CONEXIÓN
CAJA DE CONTROL 530SE*

2399
6E
NOTA:
El quemador tiene un conector para la conexión directa a la toma de la caldera (véase esquema en
página 5). Si la caldera no tuviera toma, es necesario:
– quitar el conector y su cable montados en el quemador;
– realizar la conexión eléctrica directa a la regleta de conexiones del quemador, tal como se muestra
en el esquema de abajo.
ELECTRICAL WIRING
NOTAS:
– Sección de los conductores: 1 mm2mín.
(Salvo indicaciones diferentes de normas
y leyes locales).
– Las conexiones eléctricas efectuadas por
el instalador deben cumplir la normativa
vigente en el país.
EJECUTADO
EN FÁBRICA
Marrón
Blanco (50V)
Azul
Motor
Condensador
Termóstato de regulación
Neutro
Interruptor general
T6A
NL
M
~
Negro
220V ~60Hz
NL
Termóstato de seguridad
Señalización de bloqueo
a distancia (220V - 0,5A máx.)
123456789
Azul
Marrón
REGLETA DE CONEXIÓN
CAJA DE CONTROL 530SE*
Válvula
T
T
D5228
Negro
ATENCIÓN
NO INTERCAMBIE EL NEUTRO CON LA FASE

2399
7E
CAJA DE CONTROL (ver fig. 3)
REGULACIÓN DE LA COMBUSTIÓN
Conforme a la Directiva de rendimiento 92/42/CEE, la aplicación del quemador en la caldera, la regu-
lación y el ensayo tienen que ser efectuados como indicado en el manual de instrucciones de la misma
caldera, incluido el control de la concentración de CO y CO2en los humos, su temperatura y la tem-
peratura media del agua de la caldera.
Según el caudal requerido por la caldera, se debe determinar la boquilla, la presión de la bomba, la
regulación del cabezal de combustión y la regulación del registro, ver la tabla que siguen.
BOQUILLAS ACONSEJADAS Monarch tipo R
Delavan tipo W - B
Steinen tipo S - Q
Danfoss tipo S
Boquilla Presión
bomba Caudal quemador Regulación cabezal combustión Regulación reg- istro del aire
GPH Ángulo bar kg/h ± 4% Marca Marca
1,10 60° 12 4,7 2 2,6
1,25 60° 12 5,4 2,5 3,1
1,50 60° 12 6,4 3 3,6
1,75 60° 12 7,5 4 3,9
2,00 60° 12 8,6 5 4,5
2,25 60° 12 10,0 6 5,5
La fotorresistencia está montada directa-
mente en la caja de control
(abajo del transfor-
mador de encendido)
en un soporte de
conexión rápida.
ENSAYO
Comprobar el paro del quemador abriendo los ter-
móstatos.
Transformador
de encendido
Fotorresistencia
S7057
S7183
Para quitar la caja de control del quemador, afloje el tor-
nillo (A) y tire en la dirección de la flecha.
RECORRIDO DEL CABLE ELÉCTRICO
1- Anillo pasacable N- Neutro
2- Sujetador del cable L-Fase
3- Regleta de conexión - Tierra quemador
- Señalización de
bloqueo
Fig. 3
1
2
3
4
1
Para las boquillas 2.00 - 2.25 GPH,
si fuera posible se aconseja usar
boquillas de cono macizo.

2399
8E
PRESIÓN BOMBA
12 bar: La bomba sale de fábrica ajustada en
dicho valor.
14 bar: Mejora el anclaje de la llama en la hélice.
por consiguiente, es indicada para los
encendidos a bajas temperaturas.
REGULACIÓN CABEZAL (ver fig. 4 y 5)
Se realiza en el momento del montaje de la boquilla,
con la tobera desmontada. Depende del caudal del
quemador y se ejecuta girando la varilla de regu-
lación hasta que el plano terminal de la tobera coin-
cide con la marca indicada en la tabla.
En el dibujo de al lado el cabezal está regulado para
un caudal de 1,50 GPH a 12 bar. La marca 3del par-
cializador coincide con el plano exterior de la tobera,
como indicado en la tabla.
Las regulaciones del cabezal indicadas en la tabla
son adecuadas para la mayoría de los casos.
Generalmente, la adaptación del caudal del venti-
lador a la instalación se debe efectuar sólo con el
registro de aire. Si desea modificar también la regu-
lación del cabezal, con el quemador en funcionami-
ento, regule la varilla (1) con una llave 6 mm (2) de la
siguiente manera:
GIRE HACIA LA DERECHA: (signo +)
Para aumentar la cantidad de aire introducido en la
cámara de combustión y disminuir su presión. El CO2
disminuye y el anclaje de la llama en el disco de tur-
bulencia mejora (Regulación indicada para encendi-
dos a bajas temperaturas).
GIRE HACIA LA IZQUIERDA: (signo –)
para disminuir la cantidad de aire introducido en la
cámara de combustión y aumentar su presión.
El CO2mejora y el anclaje de la llama disminuye.
(Regulación desaconsejada para encendidos a
bajas temperaturas).
De todas maneras, no desplace la regulación del
cabezal más allá de la marca del valor indicado en
la tabla. Una marca corresponde a tres vueltas de
la varilla. Un orificio (3) en su extremo facilita con-
tar las vueltas.
REGULACIÓN REGISTRO DEL AIRE (ver fig. 6)
El registro móvil (A), accionado por el hidráulico del aire (B), asegura la apertura completa de la
boca de aspiración. El caudal de aire se regula con el registro fijo (C) tras haber aflojado los
tornillos (D). Una vez obtenida la regulación ideal, enrosque completamente los tornillos (D)
para asegurar el movimiento libre del registro móvil (A).
La regulación indicada en la tabla se refiere al quemador con el envolvente montado y la cámara
de combustión sin vacío.
Dicha regulación es sólo indicativa. Cada instalación funciona en condiciones diferentes, no previs-
ibles: caudal efectivo de la boquilla, presión o vacío en la cámara de combustión, exceso de aire
necesario, etc. Todas estas condiciones pueden requerir una regulación diferente del registro.
Tubo llama
Varilla de
Parcializador
Plano terminal tubo llama
D5398
2
135
1
2 3
D8068
D
C
D5555
D
A B
Fig. 4
Fig. 5
Fig. 6
regulación
6
2
3
4
