Riello GAS 3 Quick start guide

2915326 (1) - 01/2018
Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Instructions pour installation, utilisation et entretien
Installation, use and maintenance instructions
Instrucciones de instalación, montaje y funcionamiento
Kit GPL
Kit Flüssiggas
Kit GPL
LPG Kit
Kit GPL
CODICE - CODE
CÓDIGO
MODELLO - MODELL - MODELE
MODEL - MODELO
TIPO - TYP
TYPE
3000657
3000807
GAS 3
GAS 3/2
GAS 3 P/M
519 T1
521 T1
533 T1
I
D
F
GB
E

1 2915326
I
Avvertenze generali
1.1 Garanzia e responsabilità
I diritti alla garanzia ed alla responsabilità decadono, in caso di
danni a persone e/o cose, qualora i danni stessi siano riconduci-
bili ad una o più delle seguenti cause:
intervento di personale non abilitato;
esecuzione di modifiche non autorizzate all’apparecchio;
alimentazione del bruciatore con combustibili non adatti;
difetti nell’impianto di alimentazione del combustibile;
riparazioni e/o revisioni eseguite in maniera scorretta;
utilizzo di componenti non originali, siano essi ricambi, kits,
accessori ed optionals;
cause di forza maggiore.
Il costruttore, inoltre, declina ogni e qualsiasi responsabilità per la
mancata osservanza di quanto riportato nel presente manuale.
– Il personale deve usare sempre i mezzi di protezione indivi-
duale previsti dalla legislazione e seguire quanto riportato nel
presente manuale.
– Il personale deve attenersi a tutte le indicazioni di pericolo e
cautela segnalate sulla macchina.
– Il personale non deve eseguire di propria iniziativa operazioni
o interventi che non siano di sua competenza.
– Il personale ha l’obbligo di segnalare al proprio superiore
ogni problema o situazione pericolosa che si dovesse creare.
1.2 Note sulla sicurezza per l'installazione
1 Avvertenze generali
PERICOLO
Tutte le operazioni di installazione, manutenzione
e smontaggio devono essere svolte con l'alimen-
tazione elettrica staccata.
PERICOLO
Isolare l'alimentazione del combustibile.
ATTENZIONE
L'installazione deve essere svolta da personale
qualificato, come indicato in questo manuale e in
conformità con gli standard e le disposizioni di leg-
ge in vigore.
CAUTELA
Dopo aver tolto ogni imballaggio assicurarsi
dell’integrità del contenuto. Nel dubbio, non utiliz-
zare il kit ricambio; rivolgersi al fornitore.
Attendere il completo raffreddamento dei compo-
nenti a contatto con fonti di calore.
Effettuate tutte le operazioni di manutenzione, pu-
lizia o controllo, rimontare il cofano e tutti i dispo-
sitivi di sicurezza e protezione del bruciatore.

2915326 2
I
Kit GPL
2.1 Descrizione kit
Il kit consente ai bruciatori previsti per funzionamento a meta-
no, di bruciare GPL. Il kit si compone di:
2.2 Caratteristiche Tecniche
2.3 Trasformazione
Sulla testa del Gas 3, Gas 3/2 e Gas 3 P/M si sostituiscono l’elet-
trodo di accensione ed il gruppo distributore-disco di stabilizza-
zione per gas metano, con quelli per GPL.
Sul Gas 3 P/M va sostituita anche la sonda.
Procedere come segue:
Smontare l’elettrodo d’accensione e la sonda di ionizza-
zione.
Svitare dal tubo esterno 4) il gruppo distributore-disco di sta-
bilizzazione.
Avvitare al tubo esterno 4), serrandolo a fondo, il gruppo
distributore-disco di stabilizzazione per GPL 1) e 2).
Montare l’elettrodo d’accensione fornito a corredo, nella
posizione indicata in Fig. 1 e la sonda di ionizzazione nella
posizione prevista nelle istruzioni per gas metano.
Per il GAS 3 P/M montare la sonda diritta compresa nel kit.
Fissare in modo definitivo il disco di stabilizzazione sul distri-
butore mediante le viti con rosetta 3).
2.4 Regolazione testa di combustione
È la stessa prevista per funzionamento a metano.
2.5 Collegamenti elettrici
Per i collegamenti elettrici al bruciatore, fare riferimento al manuale d’istruzione del bruciatore stesso.
2 Kit GPL
Descrizione Quantità
Distributore 1
Disco di stabilizzazione 1
Targhetta autoadesiva 1
Elettrodo di accensione 1
Sonda dritta (solo per GAS 3 P/M) 1
Libretto installatore 1
ATTENZIONE
Applicare la targhetta adesiva per funzionamento
a GPL vicino alla targhetta caratteristiche.
Prima di procedere con le operazioni di installa-
zione del kit, predisporre un adeguato sistema di
sollevamento.
Fare attenzione alla possibile fuoriuscita di alcune
gocce di combustibile durante la fase di installa-
zione del kit.
Bruciatore GAS 3 (519 T1) GAS 3/2 (521 T1) GAS 3 P/M (533 T1)
Potenza termica 150 - 350 kW
130 - 300 Mcal/h
105- 350 kW
90 - 300 Mcal/h
105 - 350 kW
90 - 300 Mcal/h
Pressione gas minima Per avere la massima potenzialità occorrono 18 mbar misurati al manicotto, con camera di combu-
stione a 0 mbar e gas con Pci = 22.200 kcal/m3
Pressione gas di massima 100 mbar
Combustibile GPL commerciale (C3H8 = 93 ÷ 94%)
Pci = 25,8 kWh/Nm3 - 22.200 kcal/Nm3
PERICOLO
Togliere l’alimentazione elettrica al bruciatore,
agendo sull’interruttore generale dell’impianto.
ATTENZIONE
IMPORTANTE per GAS 3 P/M
Il rapporto tra la portata massima e la portata mi-
nima non deve essere superiore a 2. Il braccio
della farfalla gas deve essere spostato sul foro
con stampigliatura 60° (vedere in proposito il fo-
glio dell’istruzione del Gas 3 P/M).

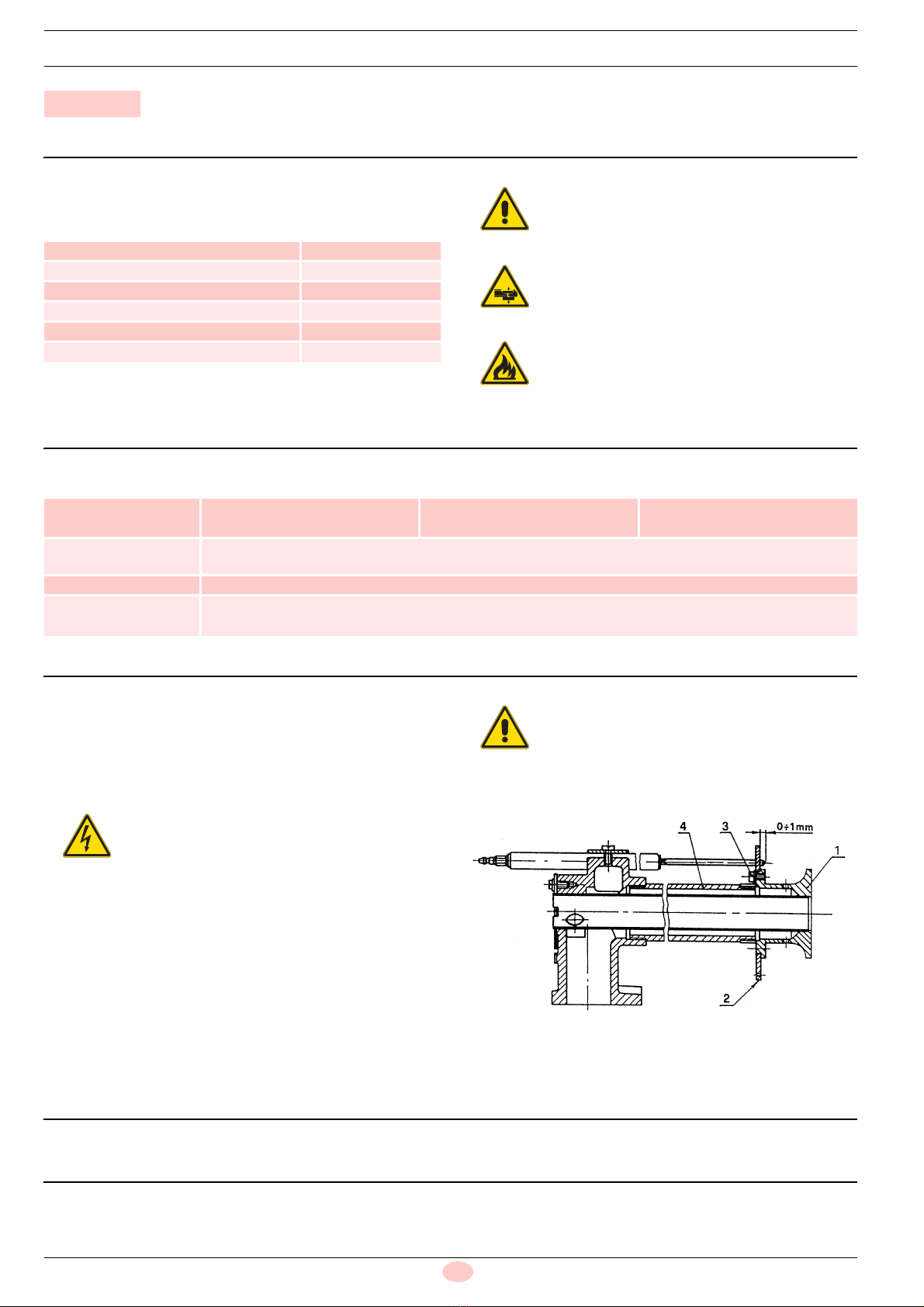

Fig. 1
D1330

3 2915326
I
Kit GPL
2.6 Pressione in camera di combustione
La pressione in camera di combustione è la stessa prevista per
funzionamento a metano.
2.7 Pressione gas e potenzialità
La Tab. A indica le perdite di carico minime lungo la linea di ali-
mentazione del gas in funzione della potenza massima del bru-
ciatore.
Tab. A
ATTENZIONE
Per valori di pressione differenti da quelli indicati
contattare il Servizio Tecnico.
Pressione: misurata sul manicotto con camera di
combustione a 0 mbar.
Se la camera di combustione è pressu-
rizzata la pressione necessaria è quella
del diagramma più il valore di pressuriz-
zazione.
Esempio: per poter sviluppare 240 kW è
necessaria una pressione di 11 mbar al
manicotto con camera a 0. Se la camera
è pressurizzata a +3 mbar la pressione
necessaria è di 11 + 3 = 14 mbar.
Potenzialità: massima ottenibile con:
– gas con Pci = 22.200 Kcal/m3;
– ghiera del gas regolata come indica-
to nelle istruzioni del Gas 3, Gas 3/2
e Gas 3 P/M al paragrafo “Regola-
zione testa di combustione”.
kW 1 p (mbar)
G31
130 5
154 6,4
179 7,9
203 9,3
228 10,7
252 12,1
277 13,6
301 15,1

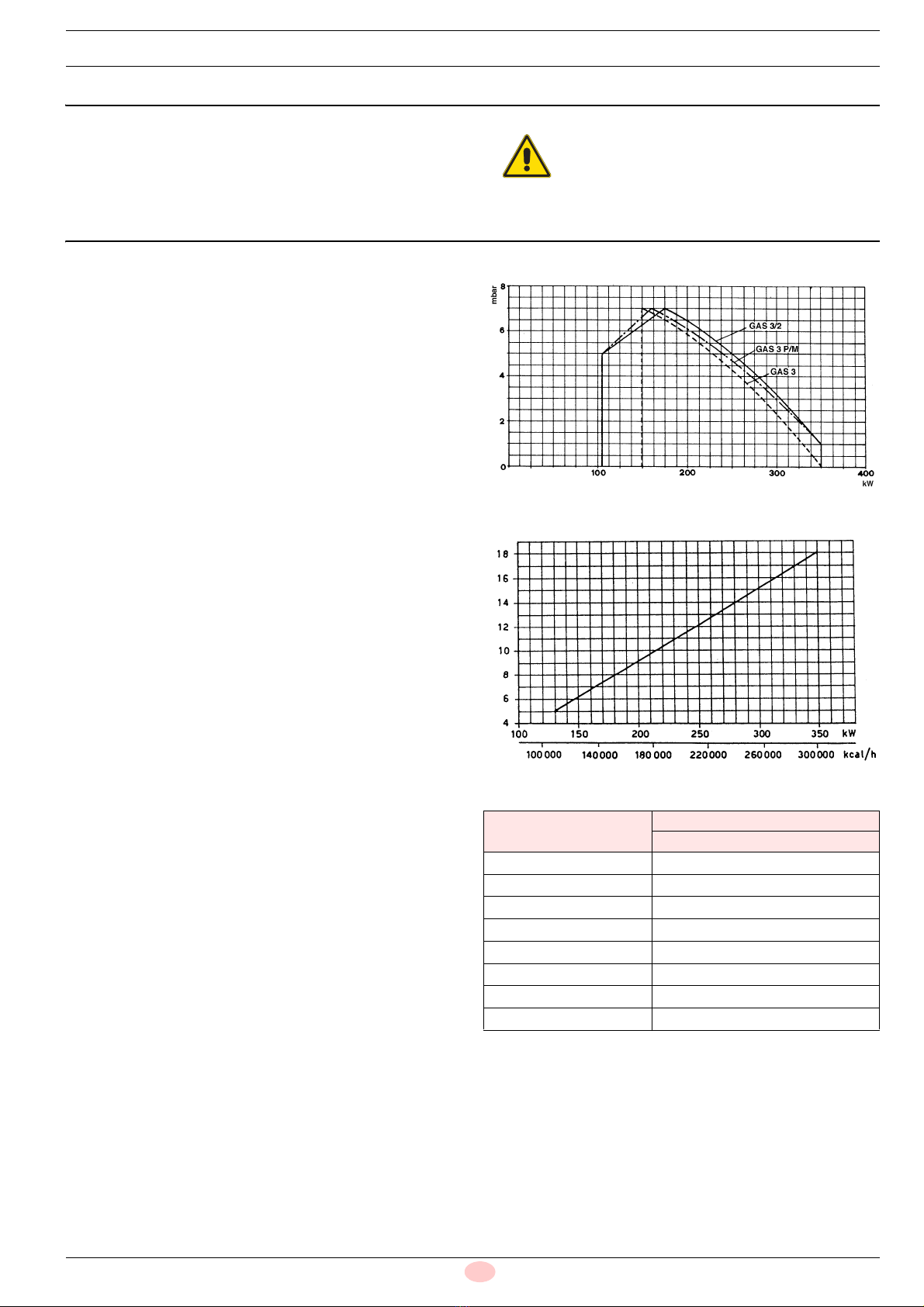

Fig. 2
D1334
Pressione in camera di combustione
Fig. 3
D1331
Pressione gas (mbar)
Potenzialità

1 2915326
D
Kit Flüssiggas
1.1 Garantie und Haftung
Die Garantie- und Haftungsansprüche verfallen bei Personen-
und / oder Sachschäden, die auf einen oder mehrere der folgen-
den Gründe zurückzuführen sind:
Eingriffe durch nicht zugelassenes Personal;
Vornahme von nicht genehmigten Änderungen am Gerät;
Versorgung des Brenners mit ungeeigneten Brennstoffen;
Defekte in der Anlage zur Brennstoffzufuhr;
falsch ausgeführte Reparaturen und / oder Überprüfungen;
Verwendung von anderen als Original-Bauteilen als Ersatz-
teile, Bausätze, Zubehör und Optionals;
Ursachen höherer Gewalt.
Der Hersteller lehnt außerdem jegliche Haftung für die Nichtein-
haltung der Angaben in diesem Handbuch ab.
– Das Personal muss immer die durch die Gesetzgebung vor-
gesehenen persönlichen Schutzmittel verwenden und die
Angaben in diesem Handbuch beachten.
– Das Personal muss alle Gefahren- und Vorsichtshinweise
einhalten, die sich am Gerät befinden.
– Das Personal darf nicht aus eigenem Antrieb Arbeiten oder
Eingriffe ausführen, für die es nicht zuständig ist.
– Das Personal hat die Pflicht, dem jeweiligen Vorgesetzten
alle Probleme oder Gefahren zu melden, die auftreten soll-
ten.
1.2 Anmerkungen zur Sicherheit bei der Installation
1 Allgemeine Hinweise
GEFAHR
Sämtliche Installations-, Wartungs- und Ausbau-
arbeiten müssen bei gezogenem Netzstecker
durchgeführt werden.
GEFAHR
Die Brennstoffversorgung trennen.
ACHTUNG
Die Installation muss von Fachpersonal nach den
Angaben in diesem Handbuch und in Überein-
stimmung mit den geltenden Normen und gesetz-
lichen Bestimmungen durchgeführt werden.
VORSICHT
Prüfen Sie nach dem Entfernen der gesamten
Verpackung die Unversehrtheit des Inhalts. Im
Zweifelsfall das Ersatzteilkit nicht verwenden;
kontaktieren Sie den Lieferanten.
Warten Sie, bis die Bauteile, die mit Wärmequel-
len in Berührung kommen, komplett abgekühlt
sind.
Nach Durchführung von Wartungs-, Reinigungs-
oder Kontrollarbeiten müssen die Haube sowie
alle Sicherheits- und Schutzvorrichtungen des
Brenners wieder montiert werden.

2915326 2
D
Kit Flüssiggas
2.1 Beschreibung des Kits
Der Kit macht es möglich die für den Methanbetrieb vorgesehe-
nen Brenner, mit Flüssiggas zu betreiben. Der Kit besteht aus:
2.2 Technische Daten
2.3 Umbau
Auf den Brennerköpfen der Brenner Gas 3, Gas 3/2 und Gas 3 P/
M müssen folgende Teile für Erdgas mit den entsprechenden für
Flüssiggas ausgetauscht werden: Zündelektrode und die Gruppe
Verteiler-Stabilisierungsscheibe.
Am Gas 3 P/M muss auch der Fühler ausgetauscht werden.
Gehen Sie dazu wie folgt vor:
Die Zündelektrode und die Ionisationssonde abmontieren.
Die Verteiler-Stabilisierungsscheibe Gruppe von äusseren
Rohr 4) abschrauben.
Die Gruppe Verteiler-Stabilisierungsscheibe 1) und 2) für
Flüssiggas fest am äusseren Rohr 4) befestigen.
Die mitgelieferte Zündelektrode in die in Abb. 1 aufgezeigte
Position montieren. Der Ionisierungsfühler wird in die für
Erdgas vorgesehene Position montiert. Für den GAS 3 P/M
den im Kit enthaltenem geraden Fühler montieren.
Die Stabilisierungsscheibe mit Hilfe der Schrauben mit
Unterlegscheibe 3) definitiv auf dem Verteiler befestigen.
2.4 Flammkopfeinstellung
Ist die gleiche wie für den Methanbetrieb.
2.5 Elektrische Anschlüsse
Für die elektrischen Anschlüsse am Brenner wird auf die Bedie-
nungsanleitung für den Brenner verwiesen.
2 Kit Flüssiggas
Beschreibung Stückzahl
Verteiler 1
Stabilisationsscheibe 1
Selbstklebeschild 1
Gerader Fühler (nur für GAS 3 P/M) 1
Zündelektrode 1
Betriebsanleitungen 1
ACHTUNG
Das selbstklebende Kennschild für Flüssiggas-
Betrieb neben dem Typenschild anbringen.
Bevor mit den Installationsarbeiten des Kit begon-
nen werden kann, muss entsprechendes Hebe-
zeug vorbereitet werden.
Achten Sie auf das mögliche Austreten einiger
Tropfen Brennstoff während der Installationspha-
se des Kit.
Brenner GAS 3 (519 T1) GAS 3/2 (521 T1) GAS 3 P/M (533 T1)
Thermische Leistung 150 - 350 kW
130 - 300 Mcal/h
105- 350 kW
90 - 300 Mcal/h
105 - 350 kW
90 - 300 Mcal/h
Niedrigster Gasdruck Zur Erzielung der Höchstleistung benötigt man 18 mbar gemessen an der Muffe, mit Brennkammer auf
0 mbar und Gas mit Heizwert Hu = 22.200 kcal/m3.
Gashöchstdruck 100 mbar
Brennstoff Handelsübliches Flüssiggas (C3H8 = 93 ÷ 94%)
Pci = 25,8 kWh/Nm3 - 22.200 kcal/Nm3
GEFAHR
Die Stromversorgung des Brenners durch Betäti-
gen des Hauptschalters der Anlage abschalten.
ACHTUNG
WICHTIG für GAS 3 P/M
Das Verhältnis zwischen max. Durchsatz und
min. Durchsatz darf nicht grösser als 2 sein. Der
Arm der Gasdrossel muss auf die Öffnung mit der
Beschriftung 60° gebracht werden (siehe Blatt der
Anleitungen für Gas 3 P/M).
D1330
Abb. 1

3 2915326
D
Kit Flüssiggas
2.6 Druck in der Brennkammer
Der Druck in der Brennkammer ist der gleiche wie für den Met-
hanbetrieb.
2.7 Gasdruck und Brennerleistung
Die Tab. A gibt die minimalen Strömungsverluste entlang der Ga-
sversorgungsleitung in Abhängigkeit von der Höchstleistung des
Brenners an.
Tab. A
ACHTUNG
Bei Druckwerten, die von den angegebenen ab-
weichen, nehmen Sie bitte Kontakt mit dem Tech-
nischen Kundendienst auf.
Druck: Gemessen an der Muffe bei 0 mbar feu-
erraumseitingem Druck. Sollte im Druck
sein, so ist der nötige Druck jener des
Diagrammes plus Druck-wert im Feuer-
raum.
Beispiel: um 240 kW zu erreichen,
benötigt man 11 mbar, gemessen an der
Muffe, bei 0 mbar feuerraumseitigem
Druck. Herrscht im Feuerraum ein Druck
von + 3 mbar, beträgt der notwendige
Druck 11 + 3 = 14 mbar.
Leistung: Die maximale Leistung wird erreicht mit:
– Gas mit einem unteren Heizwert von
22.200 kcal/m3;
– Gas-Nutmutter, entsprechend der
Anteilungen der Brenner Gas 3,
Gas3/2 und Gas 3 P/M, Paragraf
“Brennkopfeinstellung”, eingestellt.
kW 1 p (mbar)
G31
130 5
154 6,4
179 7,9
203 9,3
228 10,7
252 12,1
277 13,6
301 15,1
D1334
Abb. 2
Feuerraumdruck
D1331
Abb. 3
Gasdruck (mbar)
Brennerleistung

1 2915326
F
Avertissements généraux
1.1 Garantie et responsabilité
Les droits à la garantie et à la responsabilité sont annulés en cas
de dommages à des personnes et/ou des choses, si ces dom-
mages sont dus à au moins une des causes suivantes:
intervention de personnel non autorisé;
exécution de modifications non autorisées sur l'appareil;
alimentation du brûleur avec des combustibles inappropriés;
défauts dans le système d'alimentation en combustible;
réparations et/ou révisions mal effectuées;
utilisation de composants, de pièces de rechange, de kits ou
d’accessoires en option non d’origine;
cas de force majeure.
Le fabricant décline, en outre, toute responsabilité pour le non-
respect des instructions de ce manuel.
– Le personnel doit toujours porter les équipements de protec-
tion individuelle prévus par la législation et suivre les indica-
tions du manuel.
– Le personnel doit respecter toutes les indications de danger
et précaution présentes sur l'appareil.
– Le personnel ne doit pas réaliser de sa propre initiative d'opé-
rations ou interventions n'étant pas de sa compétence.
– Le personnel est obligé de signaler à son responsable tout
problème ou danger rencontré.
1.2 Indications concernant la sécurité pour l'installation
1 Avertissements généraux
DANGER
Pour toute opération d'installation, d'entretien ou
de démontage, il faut débrancher l'appareil du ré-
seau électrique.
DANGER
Isoler l'alimentation en combustible.
ATTENTION
L'installation doit être faite par le personnel quali-
fié, comme indiqué dans ce manuel et conformé-
ment aux normes et aux dispositions en vigueur.
PRUDENCE
Après avoir déballé tous les éléments, contrôler
leur bon état. Dans le doute, ne pas utiliser le kit
de rechange; s'adresser au fournisseur.
Attendre le refroidissement total des composants
en contact avec des sources de chaleur.
Après avoir effectué toutes les opérations d'entre-
tien, de nettoyage ou de contrôle, remonter le ca-
pot et tous les dispositifs de sécurité et de
protection du brûleur.

2915326 2
F
Kit GPL
2.1 Description du kit
Le kit permet aux brûleurs prévus pour fonctionner au méthane
de brûler du GPL. Le kit se compose de:
2.2 Caractéristiques techniques
2.3 Transformation
Sur la tête du Gas 3, Gas 3/2 et Gas 3 P/M il faut remplacer l’élec-
trode d’allumage et le groupe distributeur-accroche-flamme pour
gaz naturel, avec ceux pour GPL.
Sur le Gas 3 P/M il faut aussi remplacer la sonde.
Agir de la manière suivante :
Démonter l’électrode d’allumage et la sonde d’ionisation.
Dévisser du tuyau extérieur 4) le groupe distributeur-
accroche-flamme.
Serrer au tuyau extérieur 4) le groupe distributeur-accroche-
flamme pour GPL 1) et 2) en serrant à fond.
Monter l’électrode d’allumage (inclus dans le kit) dans la
position indiquée sur la Fig. 1 et la sonde d’ionisation dans
la position prévue dans les notices techniques pour gaz
naturel. Pour le GAS 3 P/M il faut remplacer la sonde (com-
prise dans le kit).
Fixer définitivement l’accroche-flamme sur le distributeur à
l’aide des vis avec rondelle 3).
2.4 Réglage de la tête de combustion
Identique à celui prévu pour le fonctionnement à méthane.
2.5 Raccordements électriques
Pour réaliser les raccordements électriques au brûleur, se référer
au manuel d'instructions du brûleur.
2 Kit GPL
Description Quantité
Distributeur 1
Accroche-flamme 1
Plaque autoadhésive 1
Electrode d’allumage 1
Sonde (seulement pour Gas 3 P/M) 1
Notice d'instructions 1
ATTENTION
Appliquer l'étiquette adhésive pour le fonctionne-
ment au GPL à côté de la plaque signalétique.
Avant de procéder aux opérations d'installation du
kit, prévoir un système de levage adapté.
Faire attention aux gouttes de combustible qui
peuvent couler pendant la phase d'installation du
kit.
Brûleur GAS 3 (519 T1) GAS 3/2 (521 T1) GAS 3 P/M (533 T1)
Puissance thermique 150 - 350 kW
130 - 300 Mcal/h
105- 350 kW
90 - 300 Mcal/h
105 - 350 kW
90 - 300 Mcal/h
Pression min. gaz Pour obtenir la puissance max, il faut avoir 18 mbar, mésurés au manchon, avec la chamber de
combustion 0 mbar et gaz avec Pci = 22.200 kcal/Nm3.
Pression max. gaz 100 mbar
Combustible GPL commercial (C3H8 = 93 ÷ 94%)
Pci = 25,8 kWh/Nm3 - 22.200 kcal/Nm3
DANGER
Couper l'alimentation électrique du brûleur, en ap-
puyant sur l'interrupteur général de l'installation.
ATTENTION
IMPORTANT pour GAS 3 P/M
Le rapport entre le débit max. et le débit min. ne
doit pas dépasser 2. Le levier de la vanne papillon
gaz doit être porté sur le trou avec estampillage
60° (Voir à cet égard la page des notices tech-
niques sur le Gas 3 P/M).
Fig. 1
D1330

3 2915326
F
Kit GPL
2.6 Pression dans la chambre de combustion
La pression dans la chambre de combustion est identique à celle
prévue pour le fonctionnement à méthane.
2.7 Pression du gaz et puissance
Le Tab. A indique les pertes de charge minimales sur la ligne
d'alimentation en gaz en fonction de la puissance maximale du
brûleur.
Tab. A
ATTENTION
Pour des niveaux de pression différents de ceux
indiqués s'adresser au Service Technique.
Pression: mésurée au manchon avec chambre de
combustion à 0 mbar. Si la chambre de
combustion est pressurisée, la pression
necessaire est celle indiquée sur le dia-
gramme, plus la valeur de la pressurisa-
tion.
Par exemple: pour pouvoir obtenir
240 kW il est nécessaire d’avour une
pression du gaz de 11 mbar au manchon
avec chambre de comb. à zéro. Si la
chambre est pressurisée à +3 mbar, la
pression necessaire est de 11 + 3 = 14
mbar.
Puissance: on peut obtenir la puissance maximale
du brûleur avec:
– gaz avec Pci de 22.200 kcal/m3;
– plateau gradué réglé comme indiqué
sur les notices techniques du Gas 3,
Gas 3/2 et Gas 3 P/M au paragraphe
“Réglage tête de combustion”.
kW 1 p (mbar)
G31
130 5
154 6,4
179 7,9
203 9,3
228 10,7
252 12,1
277 13,6
301 15,1
Fig. 2
D1334
Pression dans la chambre de combustion
Fig. 3
D1331
Pression gaz (mbar)
Puissance

1 2915326
GB
General warnings
1.1 Guarantee and responsibility
The rights to the guarantee and the responsibility will no longer
be valid in the event of damage to things or injury to people, if
such damage/injury was due to any of the following causes:
intervention of unqualified personnel;
carrying out of unauthorised modifications on the equipment;
powering of the burner with unsuitable fuels;
faults in the fuel supply system;
repairs and/or overhauls incorrectly carried out;
use of non-original components, including spare parts, kits,
accessories and optional;
force majeure.
The manufacturer furthermore declines any and every responsi-
bility for the failure to observe the contents of this manual.
– Personnel must always use the personal protective equip-
ment envisaged by legislation and follow the indications giv-
en in this manual.
– Personnel must observe all the danger and caution indica-
tions shown on the machine.
– Personnel must not carry out, on their own initiative, opera-
tions or interventions that are not within their province.
– Personnel must inform their superiors of every problem or
dangerous situation that may arise.
1.2 Installation safety notes
1 General warnings
DANGER
It is obligatory to carry out all installation, mainte-
nance and dismantling operations with the elec-
tricity supply disconnected.
DANGER
Isolate the fuel supply.
WARNING
The installation must be carried out by qualified
personnel, as indicated in this manual and in com-
pliance with the standards and legal requisites in
force.
CAUTION
After removing all the packaging, check the integ-
rity of the contents. If in doubt, do not use the
spare parts kit; contact the supplier.
Wait for the components in contact with heat
sources to cool down completely.
After carrying out maintenance, cleaning or
checking operations, reassemble the cover and
all the safety and protection devices of the burner.

2915326 2
GB
LPG kit
2.1 Kit description
The kit allows the burners designed to work with natural gas to
burn LPG. The kit is composed of:
2.2 Technical features
2.3 Conversion
On the Gas 3, Gas 3/2 and Gas 3 P/M head, the ignition electrode
and the distributor group/diffuser disc for natural gas must be re-
moved and replaced with those for LPG.
On the Gas 3 P/M also the probe must be replaced.
Proceed as follows:
Remove the ignition electrode and the ionization probe.
Unscrew the distributor group/diffuser disc from the external
tube ().
Screw the distributor group/diffuser disc for LPG 1) and 2)
well down onto the outer tube 4).
Fit the ignition electrode (supplied in the kit) in the position
shown in Fig. 1 and the ionization probe in the position indi-
cated in the instructions for natural gas.
As regards the GAS 3 P/M, fit the straight probe included in
the kit.
Screw down the diffuser disc onto the distributor by means
of screws with washers 3).
2.4 Combustion head setting
It is the same as for methane operation.
2.5 Electrical wiring
For the electrical wiring to the burner refer to the instruction manual.
2LPG kit
Description Quantity
Distributor 1
Diffuser disc 1
Self-adhesive label 1
Ignition electrode 1
Straight probe (only for GAS 3 P/M) 1
Instruction 1
WARNING
Apply the self-adhesive label for LPG operation
near the characteristics label.
Before starting the kit installation operations, get a
suitable lifting system ready.
Be careful as some drops of fuel may leak out dur-
ing the kit installation phase.
Burner GAS 3 (519 T1) GAS 3/2 (521 T1) GAS 3 P/M (533 T1)
Burner output 150 - 350 kW
130 - 300 Mcal/h
105- 350 kW
90 - 300 Mcal/h
105 - 350 kW
90 - 300 Mcal/h
Minimum gas pressure Maximum capacity requires 18 mbar, measured on the coupling, with 0 mbar resistance in the combus-
tion-chamber and gas with a net heat value of 22.200 kcal/m3.
Maximum gas pressure measured at the pipe coupling, with combustion chamber at 0 mbar and gas with Net calorific value =
22,200 kcal/m3
Fuel Commercial LPG (C3H8 = 93 - 94%)
Net calorific value = 25.8 kWh/Nm3 - 22.200 kcal/Nm3
DANGER
Disconnect the electrical supply from the burner
by means of the main system switch.
WARNING
IMPORTANT for GAS 3 P/M
The ratio between the maximum output and the
minimum output must not exceed 2. The lever of
the gas throttle valve must be moved on to the
hole with 60° stamping (in this regard, see page of
Gas 3 P/M instructions).
Fig. 1
D1330

3 2915326
GB
LPG kit
2.6 Combustion chamber pressure
The combustion chamber pressure is the same as for natural
gas.
2.7 Gas pressure and output
Tab. A indicates the minimum pressure drops along the gas sup-
ply line, depending on the maximum burner output.
Tab. A
WARNING
For pressure levels different from those indicated
above, please contact the Technical Office.
Pressure: measured at the coupling with combu-
stion chamber at 0 mbar. If the combu-
stion chamber is pressurized, the
required gas-pressure is that shown on
the diagram plus the pressurization va-
lue.
Example: in order to develop 240 kW it is
necessary to have a 11 mbar at the cou-
pling with the chamber at 0. Should the
combustion chamber be pressurized at
+3 mbar, the required pressure is
11 + 3 = 14 mbar.
Output: maximum output obtainable with:
– gas with a net heat value of 22.200
kcal/m3;
– gas ring set as indicated in the Gas
3, Gas 3/2 and Gas 3 P/M technical
instructions under the paragraph
“Combustion - Head Setting”.
kW 1 p (mbar)
G31
130 5
154 6,4
179 7,9
203 9,3
228 10,7
252 12,1
277 13,6
301 15,1
Fig. 2
D1334
Combustion chamber pressure
Fig. 3
D1331
Gas pressure (mbar)
Burner output

Con riserva di modifiche - Änderungen vorbehalten! - Sous réserve de modifications - Subject to modifications
