Riello GULLIVER RG1 Quick start guide

2901898 (2) - 11/2012
Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Instructions pour installation, utilisation et entretien
Installation, use and maintenance instructions
Handleiding voor installatie, gebruik en onderhoud
Instrucciones de instalación, montaje y funcionamiento
Kit testa di combustione lunga
Kit für Flammkopfverlängerung
Kit tête de combustion longue
Long combustion head kit
Kit lange verbrandingskop
Kit cabezal de combustión largo
CODICE - CODE - CÓDIGO MODELLO - MODELL - MODEL
MODELO TIPO - TYPE - TYP
3000963 RG1 - RG1F - RG1R 363T1 - 364T1
3000982 RG1RK 362T1
I
D
F
GB
NL
E

3 2901898
I
Avvertenze generali
1.1 Garanzia e responsabilità
I diritti alla garanzia ed alla responsabilità decadono, in caso di
danni a persone e/o cose, qualora i danni stessi siano riconduci-
bili ad una o più delle seguenti cause:
intervento di personale non abilitato;
esecuzione di modifiche non autorizzate all’apparecchio;
alimentazione del bruciatore con combustibili non adatti;
difetti nell’impianto di alimentazione del combustibile;
riparazioni e/o revisioni eseguite in maniera scorretta;
utilizzo di componenti non originali, siano essi ricambi, kits,
accessori ed optionals;
cause di forza maggiore.
Il costruttore, inoltre, declina ogni e qualsiasi responsabilità per la
mancata osservanza di quanto riportato nel presente manuale.
– Il personale deve usare sempre i mezzi di protezione indivi-
duale previsti dalla legislazione e seguire quanto riportato nel
presente manuale.
– Il personale deve attenersi a tutte le indicazioni di pericolo e
cautela segnalate sulla macchina.
– Il personale non deve eseguire di propria iniziativa operazioni
o interventi che non siano di sua competenza.
– Il personale ha l’obbligo di segnalare al proprio superiore
ogni problema o situazione pericolosa che si dovesse creare.
1.2 Note sulla sicurezza per l'installazione
1 Avvertenze generali
PERICOLO
Tutte le operazioni di installazione, manutenzione
e smontaggio devono essere svolte con l'alimen-
tazione elettrica staccata.
PERICOLO
Isolare l'alimentazione del combustibile.
ATTENZIONE
L'installazione deve essere svolta da personale
qualificato, come indicato in questo manuale e in
conformità con gli standard e le disposizioni di leg-
ge in vigore.
CAUTELA
Dopo aver tolto ogni imballaggio assicurarsi
dell’integrità del contenuto. Nel dubbio, non utiliz-
zare il kit; rivolgersi al fornitore.
Attendere il completo raffreddamento dei compo-
nenti a contatto con fonti di calore.
Effettuate tutte le operazioni di manutenzione, pu-
lizia o controllo, rimontare il cofano e tutti i dispo-
sitivi di sicurezza e protezione del bruciatore.

2901898 4
I
Kit testa di combustione lunga
2.1 Descrizione kit
Il presente manuale fornisce le indicazioni per predisporre il bru-
ciatore al funzionamento con il Kit. Il kit testa di combustione lunga è un accessorio composto da:

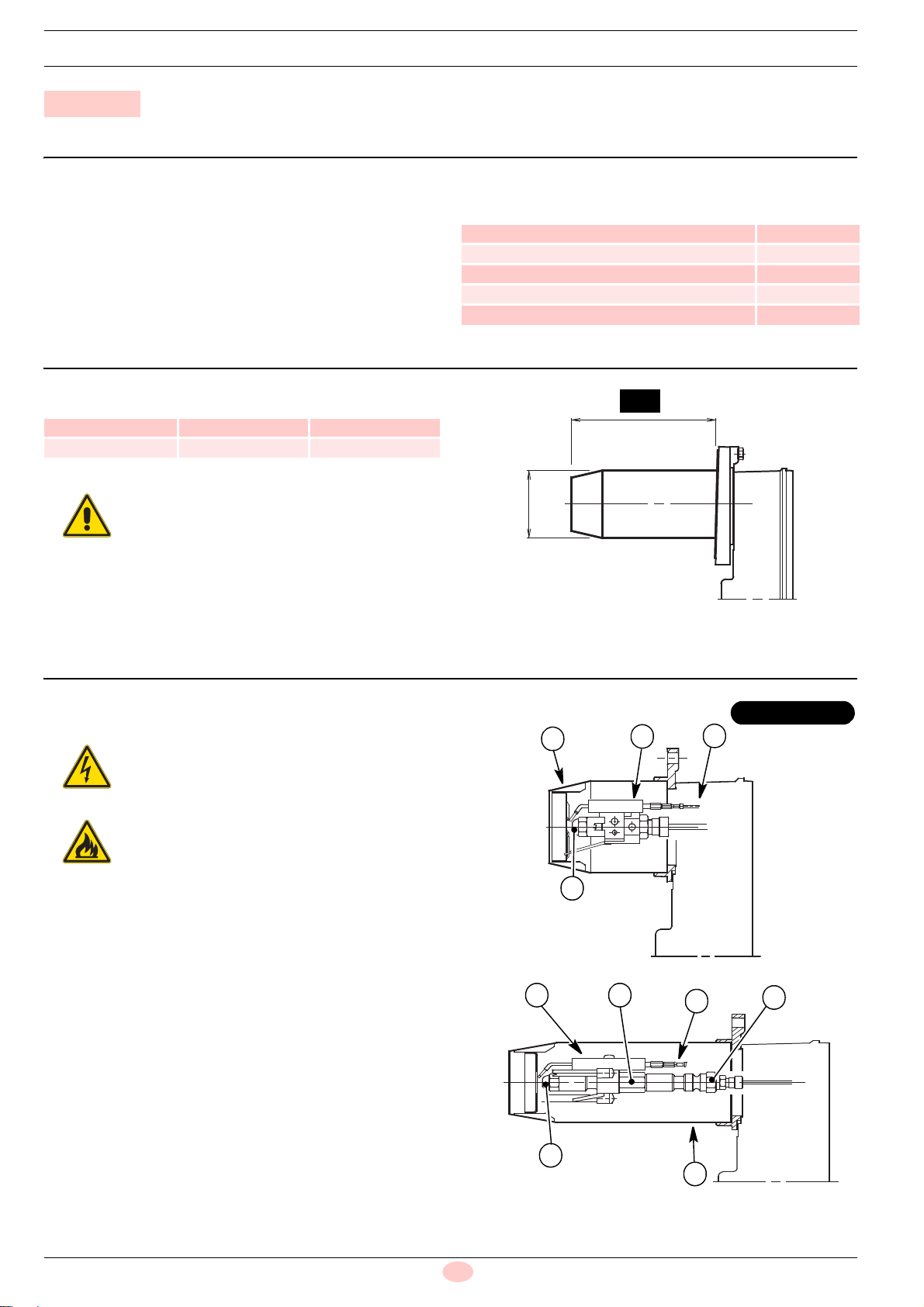

2.2 Dimensioni
Tab. A
2.3 Installazione del kit
Per l’installazione del kit procedere come segue:
Smontare dal bruciatore di serie il boccaglio 1), il gruppo
elica - elettrodi 2), i cavi alta tensione 3) e l’ugello 8) (Fig. 2).
Sul portaspruzzo 7) avvitare la prolunga 5) e su questa
l’ugello 8) (Fig. 3).
2 Kit testa di combustione lunga
Descrizione Quantità
Prolunga 1
Boccaglio 1
Cavi alta tensione 2
Vite M4 x 12 (solo per codice 3000963) 1
Istruzione 1
Codice kit Tipo A
3000963 363T1 - 364T1 163
3000982 362T1 181
ATTENZIONE

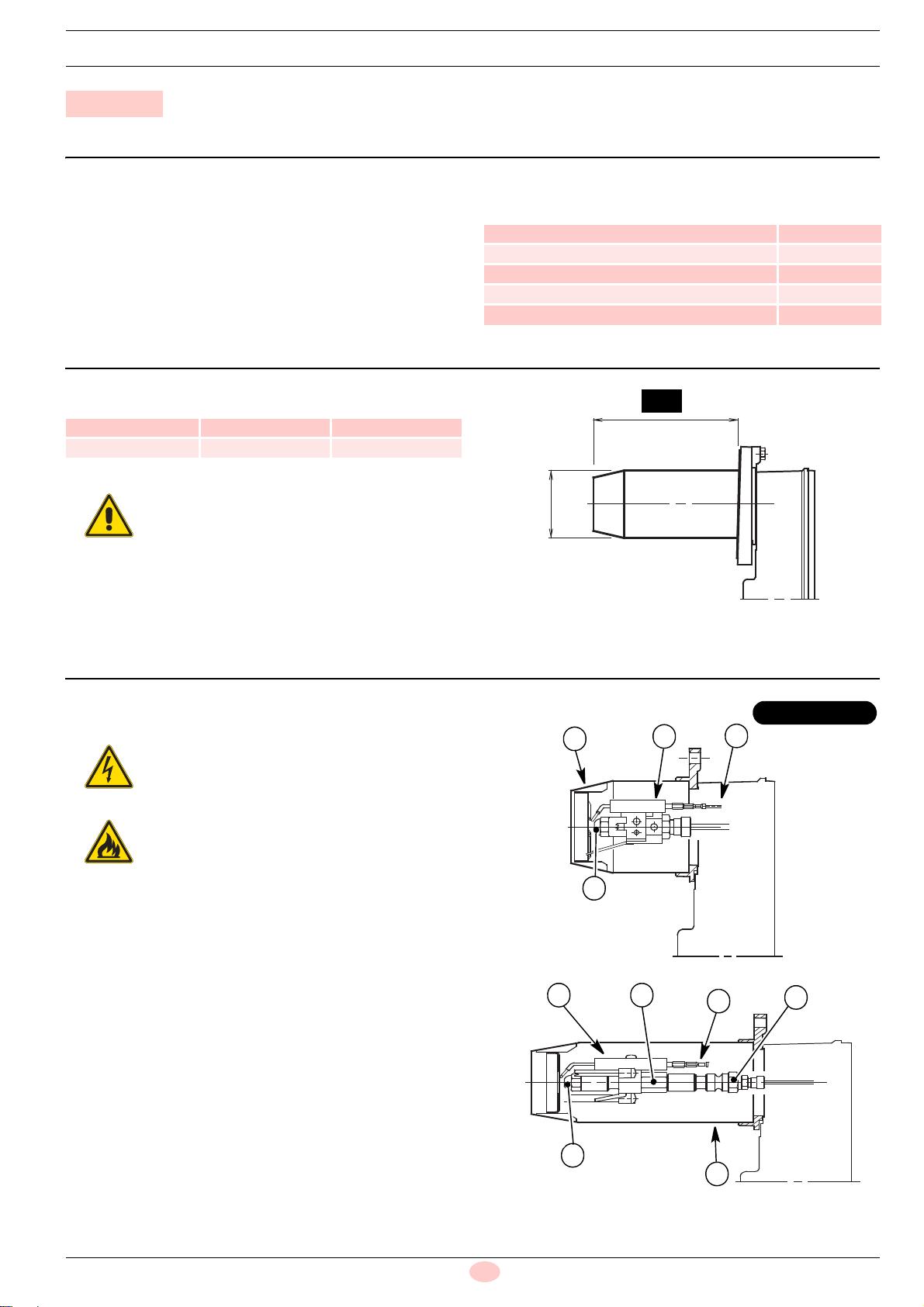

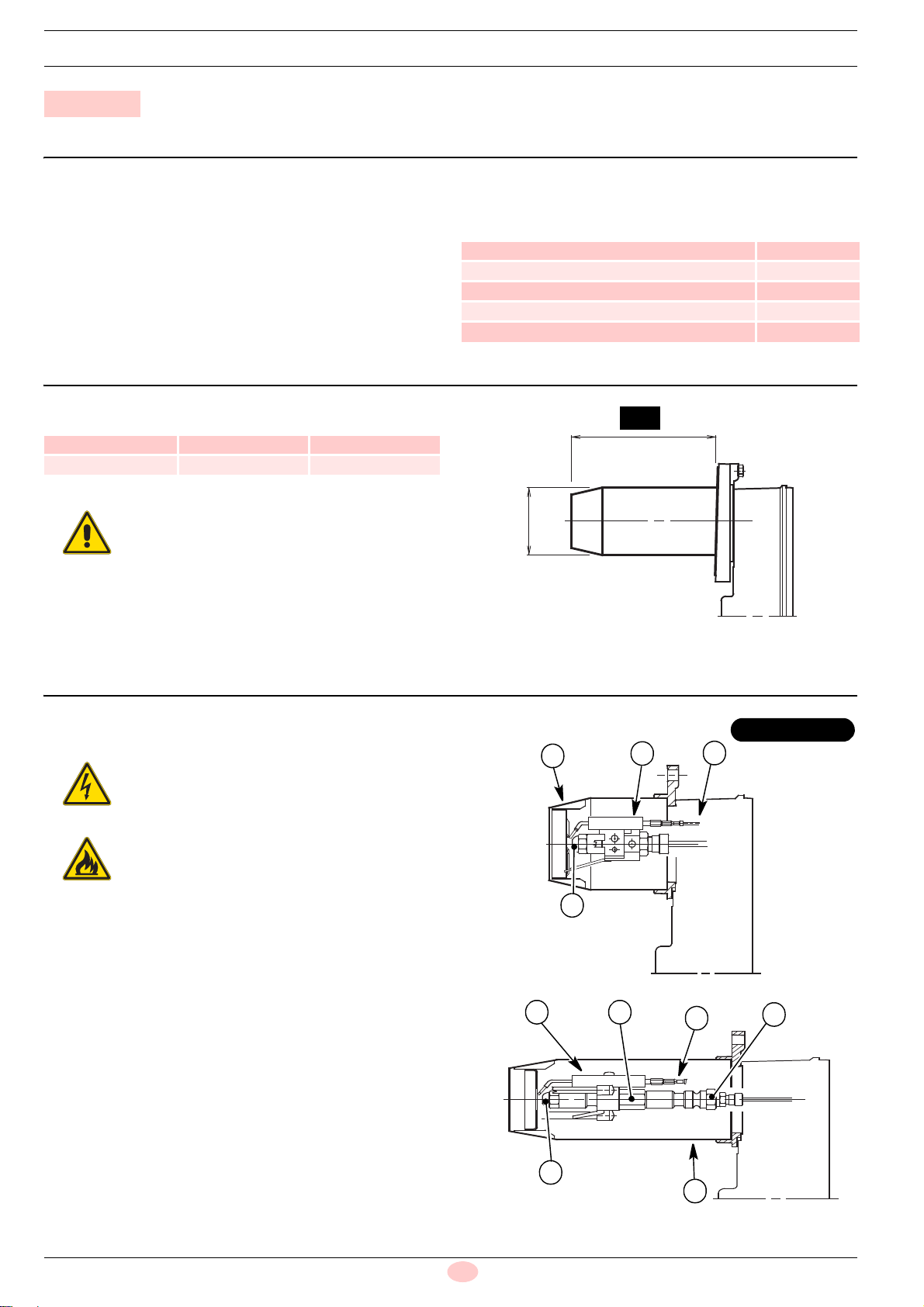

Rispettare sempre le misure indicate in Fig. 1
Fig. 1
D6152
Ø 84
A
PERICOLO
Togliere l’alimentazione elettrica al bruciatore,
agendo sull’interruttore generale dell’impianto.
Fare attenzione alla possibile fuoriuscita di alcune
gocce di combustibile durante la fase di svitamen-
to.
Fig. 2
D6153
8
123363T1
Fig. 3
D6154
86
2 5 47

5 2901898
I
Kit testa di combustione lunga

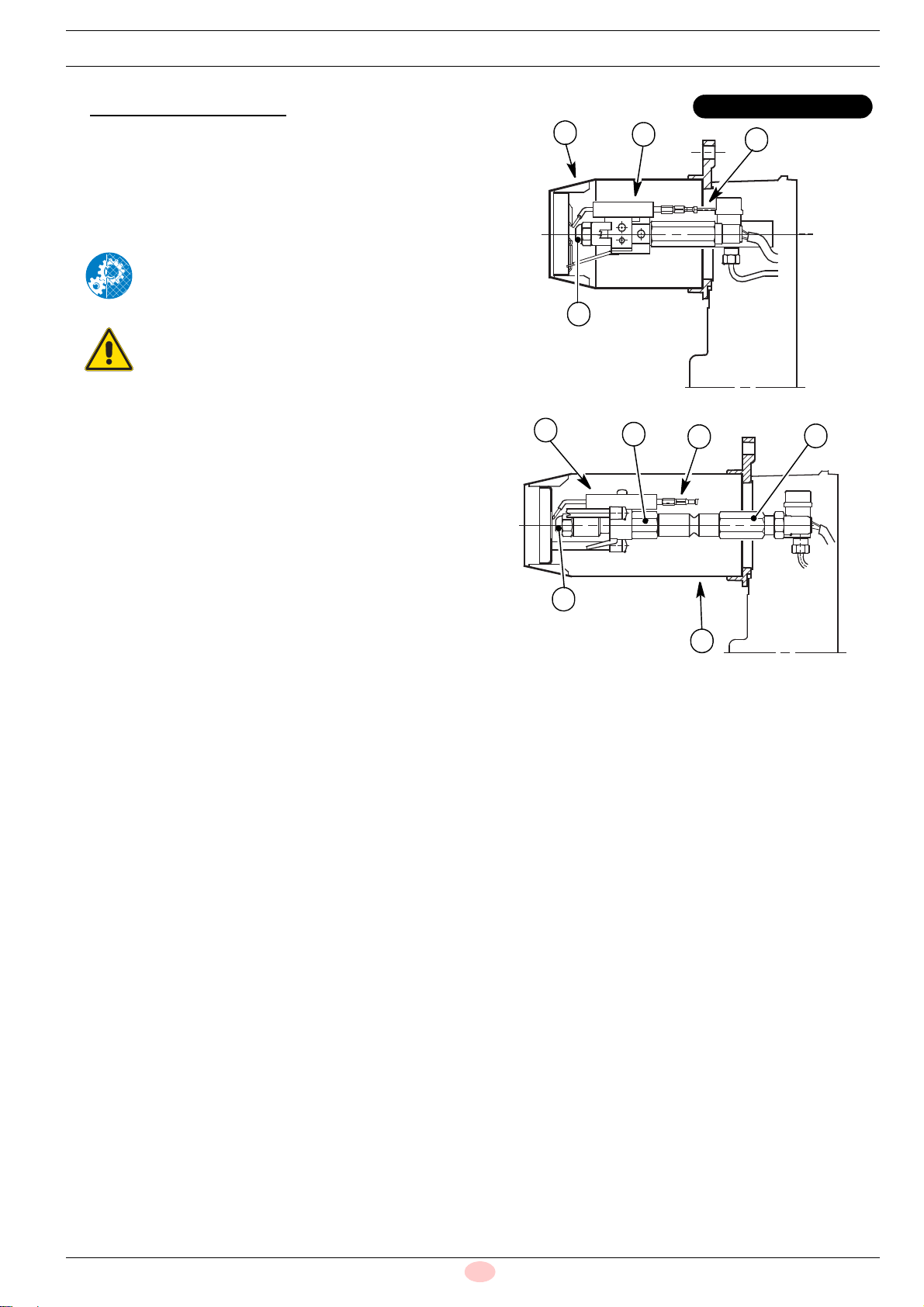

Montare il gruppo elica - elettrodi 2) sulla prolunga 5).
Solo per il codice 3000963, fissare il gruppo elica -
elettrodi 2) sulla prolunga 5) ed usare la vite M4 x 12 pre-
sente all’interno del kit (Fig. 4).
Per il posizionamento, fare riferimento all’istruzione del bru-
ciatore.
Collegare i nuovi cavi di alta tensione 4).
Montare il nuovo boccaglio 6) fissandolo mediante le 2 viti
(Fig. 5).
Effettuate tutte le operazioni di manutenzione, pu-
lizia o controllo, rimontare il cofano e tutti i dispo-
sitivi di sicurezza e protezione del bruciatore.
ATTENZIONE
Verificare la corretta funzionalità dei dispositivi di
regolazione, comando e sicurezza.
Fig. 4
D6155
8
123
362T1 - 364T1
Fig. 5
D6156
8
6
2547

2901898 7
D
Allgemeine Hinweise
1.1 Garantie und Haftung
Die Garantie- und Haftungsansprüche verfallen bei Personen-
und / oder Sachschäden, die auf einen oder mehrere der folgen-
den Gründe zurückzuführen sind:
Eingriffe durch nicht zugelassenes Personal;
Vornahme von nicht genehmigten Änderungen am Gerät;
Versorgung des Brenners mit ungeeigneten Brennstoffen;
Defekte in der Anlage zur Brennstoffzufuhr;
falsch ausgeführte Reparaturen und / oder Überprüfungen;
Verwendung von anderen als Original-Bauteilen als Ersatz-
teile, Bausätze, Zubehör und Optionals;
Ursachen höherer Gewalt.
Der Hersteller lehnt außerdem jegliche Haftung für die Nichtein-
haltung der Angaben in diesem Handbuch ab.
– Das Personal muss immer die durch die Gesetzgebung vor-
gesehenen persönlichen Schutzmittel verwenden und die
Angaben in diesem Handbuch beachten.
– Das Personal muss alle Gefahren- und Vorsichtshinweise
einhalten, die sich am Gerät befinden.
– Das Personal darf nicht aus eigenem Antrieb Arbeiten oder
Eingriffe ausführen, für die es nicht zuständig ist.
– Das Personal hat die Pflicht, dem jeweiligen Vorgesetzten
alle Probleme oder Gefahren zu melden, die auftreten soll-
ten.
1.2 Anmerkungen zur Sicherheit bei der Installation
1 Allgemeine Hinweise
GEFAHR
Sämtliche Installations-, Wartungs- und Ausbau-
arbeiten müssen bei gezogenem Netzstecker
durchgeführt werden.
GEFAHR
Die Brennstoffversorgung trennen.
ACHTUNG
Die Installation muss von Fachpersonal nach den
Angaben in diesem Handbuch und in Überein-
stimmung mit den geltenden Normen und gesetz-
lichen Bestimmungen durchgeführt werden.
VORSICHT
Prüfen Sie nach dem Entfernen der gesamten
Verpackung die Unversehrtheit des Inhalts. Im
Zweifelsfall das Kit nicht verwenden; kontaktieren
Sie den Lieferanten.
Warten Sie, bis die Bauteile, die mit Wärmequel-
len in Berührung kommen, komplett abgekühlt
sind.
Nach Durchführung von Wartungs-, Reinigungs-
oder Kontrollarbeiten müssen die Haube sowie
alle Sicherheits- und Schutzvorrichtungen des
Brenners wieder montiert werden.

8 2901898
D
Kit Flammkopfverlängerung
2.1 Beschreibung des Kits
Dieses Handbuch liefert die Hinweise für die Vorbereitung des
Brenners auf den Betrieb mit dem Kit. Das Kit Flammkopfverlängerung ist ein Zubehör bestehend aus:
2.2 Abmessungen
Tab. A
2.3 Installation des Kits
Gehen Sie für die Installation des Kits wie folgt vor:
Bauen Sie aus dem serienmäßigen Brenner das Brenner-
rohr 1), die Gruppe Stauscheibe - Elektroden 2), die Hoch-
spannungskabel 3) und die Düse 8) (Abb. 2) aus.
Schrauben Sie am Düsenstock 7) die Verlängerung 5) und
darauf die Düse 8) (Abb. 3) ein.
2 Kit Flammkopfverlängerung
Beschreibung Stückzahl
Verlängerung 1
Brennerrohr 1
Hochspannungskabeln 2
Schraube M4 x 12 (nur für Code 3000963) 1
Anleitung 1
Code des Kit Typ A
3000963 363T1 - 364T1 163
3000982 362T1 181
ACHTUNG

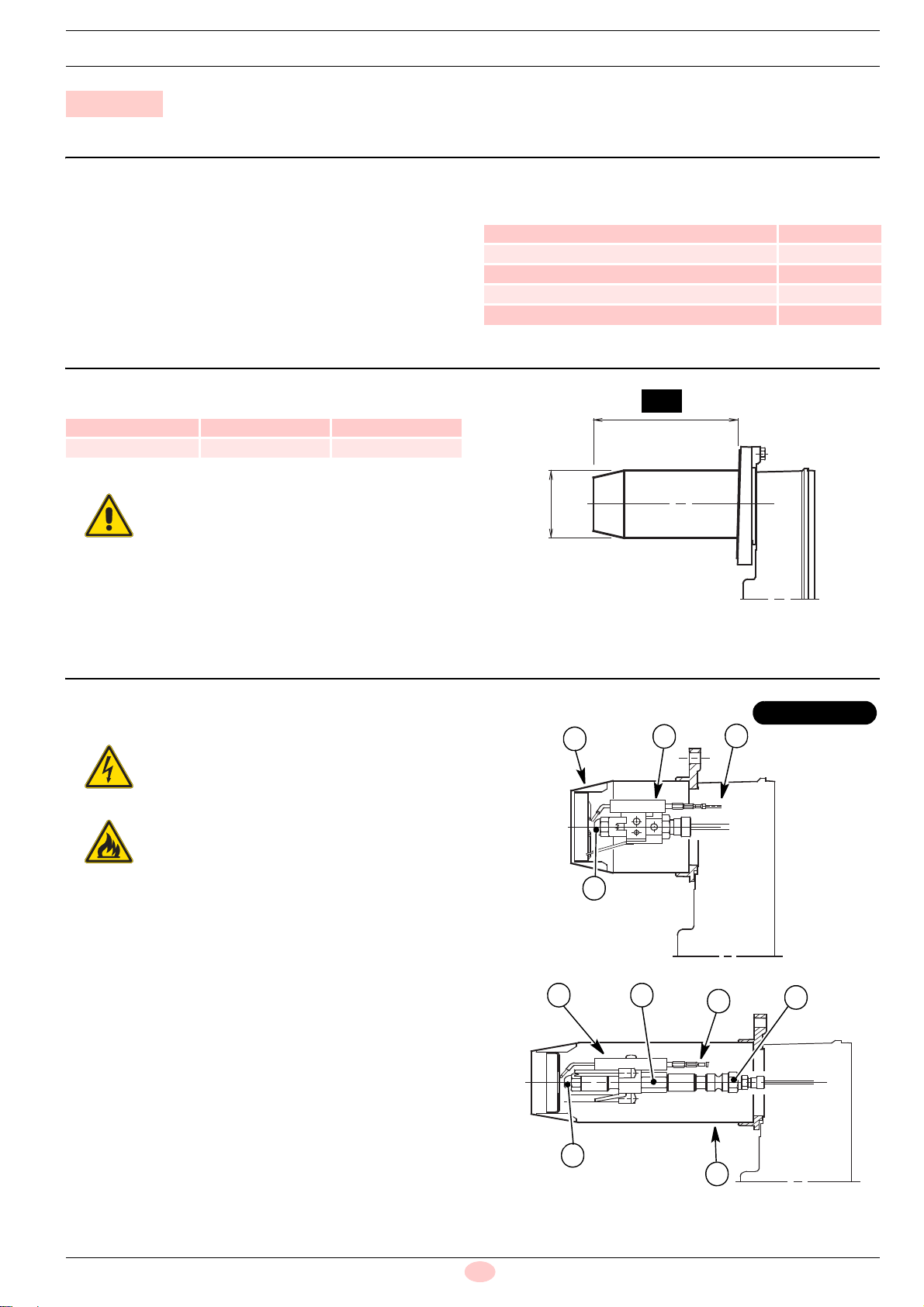

Die in Abb. 1 angegebenen Maße sind immer ein-
zuhalten.
Abb. 1
D6152
Ø 84
A
GEFAHR
Die Stromversorgung des Brenners durch Betäti-
gen des Hauptschalters der Anlage abschalten.
Achten Sie auf das mögliche Austreten einiger
Tropfen Brennstoff während der Phase des Ab-
schraubens.
Abb. 2
D6153
8
123363T1
Abb. 3
D6154
86
2 5 47

2901898 9
D
Kit Flammkopfverlängerung
Montieren Sie die Gruppe Stauscheibe - Elektroden 2) auf
der Verlängerung 5).
Nur für den Code 3000963, befestigen Sie die Gruppe
Stauscheibe - Elektroden 2) an der Verlängerung 5), ver-
wenden Sie dazu die im Kit enthaltene Schraube M4 x 12
(Abb. 4).
Für die Positionierung wird auf die Gebrauchsanweisung für
den Brenner verwiesen.
Schließen Sie die neuen Hochspannungskabel 4) an.
Montieren Sie mithilfe der beiden Schrauben das neue Bren-
nerrohr 6) (Abb. 5).
Nach Durchführung von Wartungs-, Reinigungs-
oder Kontrollarbeiten müssen die Haube sowie
alle Sicherheits- und Schutzvorrichtungen des
Brenners wieder montiert werden.
ACHTUNG
Prüfen Sie die richtige Funktionsweise der Ein-
stell-, Steuer- und Sicherheitsvorrichtungen.
Abb. 4
D6155
8
123
362T1 - 364T1
Abb. 5
D6156
8
6
2547

11 2901898
F
Avertissements généraux
1.1 Garantie et responsabilité
Les droits à la garantie et à la responsabilité sont annulés en cas
de dommages à des personnes et/ou des choses, si ces domma-
ges sont dus à au moins une des causes suivantes:
intervention de personnel non autorisé;
exécution de modifications non autorisées sur l'appareil;
alimentation du brûleur avec des combustibles inappropriés;
défauts dans le système d'alimentation en combustible;
réparations et/ou révisions mal effectuées;
utilisation de composants, de pièces de rechange, de kits ou
d’accessoires en option non d’origine;
cas de force majeure.
Le fabricant décline, en outre, toute responsabilité pour le non-
respect des instructions de ce manuel.
– Le personnel doit toujours porter les équipements de protec-
tion individuelle prévus par la législation et suivre les indica-
tions du manuel.
– Le personnel doit respecter toutes les indications de danger
et précaution présentes sur l'appareil.
– Le personnel ne doit pas réaliser de sa propre initiative d'opé-
rations ou interventions n'étant pas de sa compétence.
– Le personnel est obligé de signaler à son responsable tout
problème ou danger rencontré.
1.2 Indications concernant la sécurité pour l'installation
1 Avertissements généraux
DANGER
Pour toute opération d'installation, d'entretien ou
de démontage, il faut débrancher l'appareil du ré-
seau électrique.
DANGER
Isoler l'alimentation en combustible.
ATTENTION
L'installation doit être faite par le personnel quali-
fié, comme indiqué dans ce manuel et conformé-
ment aux normes et aux dispositions en vigueur.
PRUDENCE
Après avoir déballé tous les éléments, contrôler
leur bon état. En cas de doute, ne pas utiliser le
kit; s'adresser au fournisseur.
Attendre le refroidissement total des composants
en contact avec des sources de chaleur.
Après avoir effectué toutes les opérations d'entre-
tien, de nettoyage ou de contrôle, remonter le ca-
pot et tous les dispositifs de sécurité et de
protection du brûleur.

2901898 12
F
Kit tête de combustion longue
2.1 Description du kit
Ce manuel fournit les indications pour préparer le brûleur au
fonctionnement avec le kit. Le kit de tête de combustion longue est un accessoire composé de:
2.2 Dimensions
Tab. A
2.3 Installation du kit
Pour l'installation du kit, procéder comme suit :
Démonter du brûleur fourni de série, l'embout 1), le groupe
accroche flamme-électrodes 2), les câbles haute tension 3)
et le gicleur 8) (Fig. 2).
Sur le porte-gicleur 7), visser la rallonge 5) et sur celle-ci le
gicleur 8) (Fig. 3).
2 Kit tête de combustion longue
Description Quantité
Rallonge 1
Buse 1
Câbles haute tension 2
Vis M4 x 12 (seulement pour code 3000963) 1
Notice d'instructions 1
Code du kit Type A
3000963 363T1 - 364T1 163
3000982 362T1 181
ATTENTION
Toujours respecter les mesures indiquées sur la
Fig. 1.
Fig. 1
D6152
Ø 84
A
DANGER
Couper l'alimentation électrique du brûleur, en ap-
puyant sur l'interrupteur général de l'équipement.
Faire attention aux gouttes de combustible qui
peuvent couler en dévissant.
Fig. 2
D6153
8
123363T1
Fig. 3
D6154
86
2 5 47

13 2901898
F
Kit tête de combustion longue
Monter le groupe accroche flamme - électrodes 2) sur la ral-
longe 5).
Seulement pour le code 3000963, fixer le groupe accroche
flamme - électrodes 2) sur la rallonge 5) et utiliser la vis M4 x
12 présente à l'intérieur du kit (Fig. 4).
Pour le positionnement, se référer aux instructions du brû-
leur.
Brancher les nouveaux câbles haute tension 4).
Monter le nouvel embout 6) en le fixant à l'aide des deux vis
(Fig. 5).
Après avoir effectué toutes les opérations d'entre-
tien, de nettoyage ou de contrôle, remonter le ca-
pot et tous les dispositifs de sécurité et de
protection du brûleur.
ATTENTION
Vérifier le bon fonctionnement des dispositifs de
réglage, de commande et de sécurité.
Fig. 4
D6155
8
123
362T1 - 364T1
Fig. 5
D6156
8
6
2547

2901898 15
GB
General warnings
1.1 Guarantee and responsibility
The rights to the guarantee and the responsibility will no longer
be valid in the event of damage to things or injury to people, if
such damage/injury was due to any of the following causes:
intervention of unqualified personnel;
carrying out of unauthorised modifications on the equipment;
powering of the burner with unsuitable fuels;
faults in the fuel supply system;
repairs and/or overhauls incorrectly carried out;
use of non-original components, including spare parts, kits,
accessories and optional;
force majeure.
The manufacturer furthermore declines any and every responsi-
bility for the failure to observe the contents of this manual.
– Personnel must always use the personal protective equip-
ment envisaged by legislation and follow the indications giv-
en in this manual.
– Personnel must observe all the danger and caution indica-
tions shown on the machine.
– Personnel must not carry out, on their own initiative, opera-
tions or interventions that are not within their province.
– Personnel must inform their superiors of every problem or
dangerous situation that may arise.
1.2 Installation safety notes
1 General warnings
DANGER
It is obligatory to carry out all installation, mainte-
nance and dismantling operations with the elec-
tricity supply disconnected.
DANGER
Isolate the fuel supply.
WARNING
The installation must be carried out by qualified
personnel, as indicated in this manual and in com-
pliance with the standards and legal requisites in
force.
CAUTION
After removing all the packaging, check the integ-
rity of the contents. If in doubt, do not use the kit;
contact the supplier.
Wait for the components in contact with heat
sources to cool down completely.
After carrying out maintenance, cleaning or
checking operations, reassemble the hood and all
the safety and protection devices of the burner.

16 2901898
GB
Long combustion head kit
2.1 Kit description
This manual provides instructions for preparing the burner to op-
erate with the control box. The long combustion head kit is an accessory composed of:
2.2 Overall dimensions
Tab. A
2.3 Installation of the kit
To install the kit, proceed as follows:
Dismantle from the standard burner the blast tube 1), the dif-
fuser disc-electrodes unit 2), the high voltage cables 3) and
the nozzle 8) (Fig. 2).
On the nozzle holder 7) screw in the extension 5) and on this
the nozzle 8) (Fig. 3).
2 Long combustion head kit
Description Quantity
Extension 1
Blast tube 1
High voltage cables 2
M4 X 12 screws (only for code 3000963) 1
Instruction 1
Kit Code Type A
3000963 363T1 - 364T1 163
3000982 362T1 181
WARNING
Always respect the measures indicated in Fig. 1.
Fig. 1
D6152
Ø 84
A
DANGER
Disconnect the electrical supply from the burner
by means of the main system switch.
Be careful as some drops of fuel may leak out dur-
ing this phase.
Fig. 2
D6153
8
123363T1
Fig. 3
D6154
86
2 5 47

2901898 17
GB
Long combustion head kit
Assemble the diffuser disc-electrodes unit 2) on the exten-
sion 5).
Only for code 3000963, fix the diffuser disc-electrodes unit
2) on the extension 5) and use the M4 x 12 screws inside the
kit (Fig. 4).
For positioning, see the burner instruction booklet.
Connect the new high voltage cables 4).
Assemble the new blast tube 6) fixing it using the 2 screws
(Fig. 5).
After carrying out maintenance, cleaning or
checking operations, reassemble the hood and all
the safety and protection devices of the burner.
WARNING
Checkthecorrectworkingof the adjustment, com-
mand and safety devices.
Fig. 4
D6155
8
123
362T1 - 364T1
Fig. 5
D6156
8
6
2547

19 2901898
NL
Algemene waarschuwingen
1.1 Waarborg en aansprakelijkheid
De rechten op de waarborg en de aansprakelijkheid vervallen in
geval van schade aan personen en/of voorwerpen, als de be-
schadigingen terug te voeren zijn tot een of verschillende van de
volgende oorzaken:
werkzaamheden door onbevoegd personeel;
uitvoering van niet-geautoriseerde wijzigingen aan het appa-
raat;
toevoer van ongeschikte brandstoffen naar de brander;
defecten in de brandstoftoevoerleiding;
reparaties en/of revisies die op verkeerde wijze uitgevoerd
worden;
gebruik van niet-originele bestanddelen, zowel reservedelen
als kits, accessoires en optionele delen;
overmacht.
De constructeur wijst ook alle aansprakelijkheid af voor het niet
in acht nemen van wat in deze handleiding wordt aangeduid.
– Het personeel moet altijd de persoonlijke beschermingsmid-
delen gebruiken die voorzien worden door de wet, en de uit-
leg in deze handleiding volgen.
– Het personeel moet alle aanduidingen van gevaar en voor-
zichtigheid die op de machine staan in acht nemen.
– Het personeel mag niet uit eigen beweging werkzaamheden
of ingrepen uitvoeren die niet tot zijn taak behoren.
– Het personeel is verplicht om zijn baas over elk probleem of
elke gevaarlijk situatie die zich zou voordoen in te lichten.
1.2 Aantekeningen inzake veiligheid voor de installatie
1 Algemene waarschuwingen
GEVAAR
Alle werkzaamheden voor installatie, onderhoud
en demontage moeten uitgevoerd worden als de
stroomtoevoer losgekoppeld is.
GEVAAR
Onderbreek de brandstoftoevoer.
OPGELET
De installatie moet uitgevoerd worden door ge-
kwalificeerd personeel, volgens de uitleg in deze
handleiding en overeenkomstig de normen en re-
glementeringen van de van kracht zijnde wetten.
VOORZICHTIG
Nadat de verpakking verwijderd werd, moet de in-
tegriteit van de inhoud gecontroleerd worden. Ge-
bruik de kit niet in geval van twijfels; contacteer de
leverancier.
Wacht totdat de bestanddelen in contact met
warmtebronnen helemaal afgekoeld zijn.
Hermonteer de kap en alle veiligheids- en be-
schermingssystemen van de brander nadat de
handelingen van het onderhoud, de reiniging en
de controle werden uitgevoerd.

2901898 20
NL
Kit lange verbrandingskop
2.1 Beschrijving kit
Deze handleiding bevat de aanwijzingen voor de voorziening van
de brander voor de functionering met de Kit. De kit lange verbrandingskop is een accessoire dat bestaat uit het volgende:
2.2 Afmetingen
Tab. A
2.3 Installatie van de kit
Voor de installatie van de kit moet als volgt gehandeld worden:
Demonteer de monding 1), de groep spiraal - elektroden 2),
de hoogspanningskabels 3) en de verstuiver 8) van de stan-
daard brander 8) (Fig. 2).
Draai het verlengstuk 5) vast op de verstuiverhouder 7) en
daarop deze verstuiver 8) (Fig. 3).
2 Kit lange verbrandingskop
Beschrijving Aantal
Verlengstuk 1
Monding 1
Hoogspanningskabels 2
Schroef M4 x 12 (enkel voor code 3000963) 1
Handleiding 1
Code van de kit Type A
3000963 363T1 - 364T1 163
3000982 362T1 181
OPGELET
Respecteer altijd de afmetingen die worden aan-
geduid in Fig. 1.
Fig. 1
D6152
Ø 84
A
GEVAAR
Onderbreek de stroomtoevoer naar de brander
met de hoofdschakelaar van de inrichting.
Let op: tijdens het losschroeven kunnen er brand-
stofdruppels lekken.
Fig. 2
D6153
8
123363T1
Fig. 3
D6154
86
2 5 47

21 2901898
NL
Kit lange verbrandingskop
Monteer de groep spiraal - elektroden 2) op het verlengstuk 5).
Enkel voor de code 3000963: bevestig de groep spriraal -
elektroden 2) op het verlengstuk 5) en gebruik de schroef
M4 x 12 die aanwezig is in de kit (Fig. 4).
Voor de positionering wordt verwezen naar de handleiding
van de brander.
Koppel de nieuwe hoogspanningskabels 4) vast.
Monteer de nieuwe monding 6) en bevestig deze met de 2
schroeven (Fig. 5).
Hermonteer de kap en alle veiligheids- en be-
schermingssystemen van de brander nadat de
handelingen van het onderhoud, de reiniging en
de controle werden uitgevoerd.
OPGELET
Controleer of de mechanismen voor regeling, be-
diening en veiligheid correct functioneren.
Fig. 4
D6155
8
123
362T1 - 364T1
Fig. 5
D6156
8
6
2547

2901898 23
E
Advertencias generales
1.1 Garantía y responsabilidades
Los derechos a la garantía y a la responsabilidad caducarán, en
caso de daños a personas y/o cosas cuando los daños hayan
sido originados por una o más de las siguientes causas:
intervención de personal no habilitado;
realización de modificaciones no autorizadas en el aparato;
alimentación del quemador con combustibles no aptos;
defectos en la instalación de alimentación del combustible;
reparaciones y/o revisiones realizadas en forma incorrecta;
uso de componentes no originales, sean éstos recambios,
kits, accesorios y opcionales;
causas de fuerza mayor.
El constructor, además, declina toda y cualquier responsabilidad
por la inobservancia de todo cuanto mencionado en el presente
manual.
– El personal siempre deberá usar los equipos de protección
individual previstos por la legislación y cumplir todo lo men-
cionado en el presente manual.
– El personal deberá atenerse a todas las indicaciones de pe-
ligro y de precaución señalizadas en la máquina.
– El personal no deberá emplear su propia iniciativa en opera-
ciones o intervenciones que no sean de su competencia.
– El personal tiene la obligación de manifestar a su superior
todo problema o situación de peligro que pudiera crearse.
1.2 Notas sobre la seguridad para la instalación
1 Advertencias generales
PELIGRO
Todas las operaciones de instalación, manteni-
miento y desmontaje deben ser realizadas siem-
pre con la alimentación eléctrica desconectada.
PELIGRO
Aislar la alimentación del combustible.
ATENCIÓN
La instalación debe ser llevada a cabo por perso-
nal cualificado, como se indica en este manual y
de acuerdo con las normas y disposiciones de ley
vigentes.
PRECAUCIÓN
Después de haber quitado todos los embalajes,
asegurarse de la integridad del contenido. En
caso de dudas, no utilizar el kit; dirigirse al pro-
veedor.
Esperar a que se enfríen completamente los com-
ponentes en contacto con fuentes de calor.
Una vez efectuadas todas las operaciones de
mantenimiento, limpieza o control, volver a mon-
tar la tapa y todos los dispositivos de seguridad y
protección del quemador.

24 2901898
E
Kit cabezal de combustión largo
2.1 Descripción del kit
El presente manual contiene la información necesaria para poner
en funcionamiento el quemador con el Kit. El kit cabezal de combustión largo es un accesorio compuesto por:
2.2 Dimensiones
Tab. A
2.3 Instalación del kit
Para la instalación del kit, proceda como sigue:
Desmontar del quemador de serie el tubo llama 1), el grupo
disco estabilizador - electrodos 2), los cables alta tensión 3)
y la boquilla 8) (Fig. 2).
En el porta-rociador 7) enroscar la prolongación 5) y en esta
la boquilla 8) (Fig. 3).
2 Kit cabezal de combustión largo
Descripción Cantidad
Prolongación 1
Tubo llama 1
Cables alta tensión 2
Tornillo M4 x 12 (solo para código 3000963) 1
Instrucción 1
Código kit Tipo A
3000963 363T1 - 364T1 163
3000982 362T1 181
ATENCIÓN
Respetar siempre las medidas indicadas en
Fig. 1.
Fig. 1
D6152
Ø 84
A
PELIGRO
Cortar la alimentación eléctrica del quemador con
el interruptor general de la instalación.
Prestar atención para que no se derramen gotas
de combustible al desenroscar.
Fig. 2
D6153
8
123363T1
Fig. 3
D6154
86
2 5 47

2901898 25
E
Kit cabezal de combustión largo
Montar el grupo disco estabilizador - electrodos 2) en la pro-
longación 5).
Solo para el código 3000963, fijar el grupo disco estabiliza-
dor - electrodos 2) en la prolongación 5) y usar el tornillo M4
x 12 presente en el interior del kit (Fig. 4).
Para el posicionamiento, consultar las instrucciones del que-
mador.
Conectar los nuevos cables de alta tensión 4).
Montar el nuevo tubo llama 6) fijándolo mediante los 2 torni-
llos (Fig. 5).
Una vez efectuadas todas las operaciones de
mantenimiento, limpieza o control, volver a mon-
tar la tapa y todos los dispositivos de seguridad y
protección del quemador.
ATENCIÓN
Comprobar el correcto funcionamiento de los dis-
positivos de regulación, mando y seguridad.
Fig. 4
D6155
8
123
362T1 - 364T1
Fig. 5
D6156
8
6
2547
