Rittal CMC III Product information sheet

CMC III Zahlencodeschloss
CMC III Coded Lock
Serrure à code chiffré CMC III
DK 7030.220
Installationsanleitung und Kurz-Bedienungsanleitung
Installation Guide and Short User’s Guide
Notice d'installation et notice d'utilisation succincte

1 Rittal CMC III Zahlencodeschloss / Coded Lock / Serrure à code chiffré
Abb./Fig./Fig. 1: Beigelegtes Zubehör / Provided accessories / Accessoires joints
Abb./Fig./Fig. 2: Bedien- und Anzeigeelemente / Operating and Display Elements / Organes de commande
et de signalisation
Abb./Fig./Fig. 3: Montage TS-Sichttür / Assembly TS glazed door / Montage porte vitrée TS
Abbildungen /
Figures / Figures
Abbildungen / Figures / Figures

Rittal CMC III Zahlencodeschloss / Coded Lock / Serrure à code chiffré 2

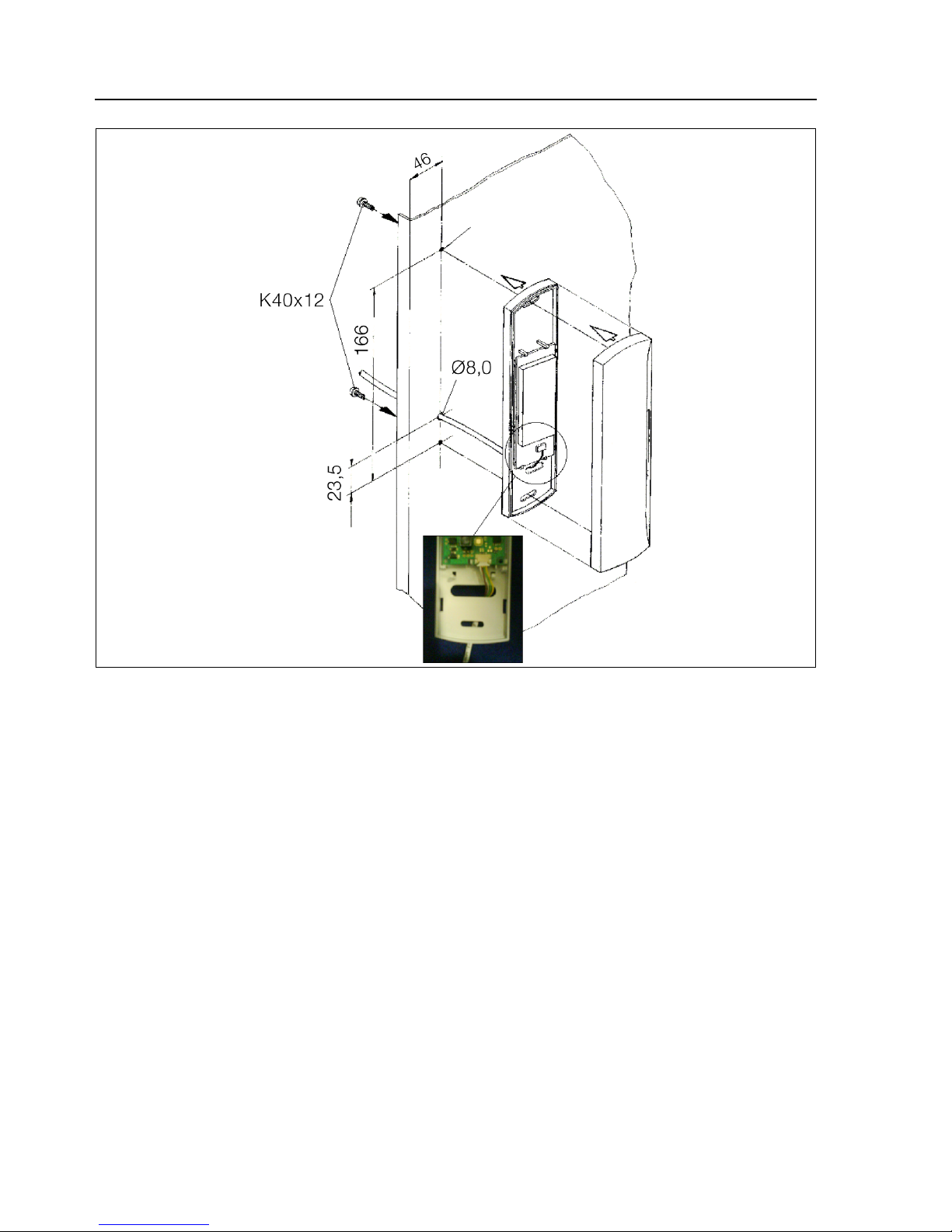

Abb./Fig./Fig. 4: Montage TS-Stahlblechtür / Assembly TS sheet steel door / Montage porte en tôle
d´acier TS
Abbildungen / Figures / Figures

DE
3 Rittal CMC III Zahlencodeschloss
1 Hinweise zur Dokumentation
Diese Installations- und Kurz-Bedienungsanleitung richtet sich an versiertes Fachpersonal und enthält
nur die wichtigsten Informationen zur Montage, Installation und Funktion des CMC III Zahlencode-
schlosses (nachfolgend Zahlencodeschloss genannt).
1.1 Mitgeltende Unterlagen
Montage-, Installations- und Bedienungsanleitung CMC III Zahlencodeschloss.
Sie ist unter www.rittal.de verfügbar und enthält die vollständigen anwendungsrelevanten Informationen
und technischen Daten zum Zahlencodeschloss in Hinblick auf:
– Weitere Montagemöglichkeiten
– Funktionen
– Konfigurationsmöglichkeiten
– Detaillierte Bedienungsanweisungen
– Fehlerbehebung
2 Sicherheitshinweise
– Montage und Installation des Zahlencodeschlosses dürfen nur durch versiertes Fachpersonal erfol-
gen.
– Das Gehäuse des Zahlencodeschlosses darf nicht geöffnet werden.
– Das Zahlencodeschloss darf nicht in Kontakt mit Wasser, aggressiven oder entzündbaren Gasen und
Dämpfen kommen.
– Das Zahlencodeschloss darf nur innerhalb der spezifizierten Umgebungsbedingungen betrieben wer-
den (vgl. Abschnitt 3.4).
3 Produktbeschreibung
3.1 Funktionsbeschreibung
Das Zahlencodeschloss dient zur Freigabe von Schrank- oder Raumtüren durch Eingabe eines Zahlen-
codes. Der Zahlencode wird in der angeschlossenen CMC III PU geprüft und ggf. eine entsprechende
Türfreigabe ausgelöst. Das Zahlencodeschloss enthält eine Kennung, durch die es automatisch von der
CMC III PU erkannt wird.
3.2 Bestimmungsgemäße Verwendung
Das CMC III Zahlencodeschloss dient ausschließlich zur Türfreigabe durch Eingabe eines Zahlencodes.
Es darf nur zusammen mit der CMC III PU und dem CAN-Bus Access verwendet werden. Eine andere
Verwendung ist nicht bestimmungsgemäß.
3.3 Lieferumfang
– CMC III Zahlencodeschloss
– Beigelegtes Zubehör (vgl. Abb. 1)
– Installations- und Kurz-Bedienungsanleitung
3.4 Betriebsbedingungen
Das Zahlencodeschloss darf nur unter folgenden Betriebsbedingungen betrieben werden:
Temperatur-Einsatzbereich: +0°C bis +55°C
Feuchtigkeits-Einsatzbereich: 5% bis 95% relative Feuchte, nicht kondensierend
Schutzart: IP30 nach EN 60 529
DE
Hinweise zur Dokumentation, Sicherheitshinweise, Produktbeschreibung

Rittal CMC III Zahlencodeschloss 4
DE
4 Montage
4.1 Montageanweisung
Die Montage des Zahlencodeschlosses erfolgt gemäß Abb. 3 bzw. Abb. 4.
5 Installation und Bedienung
5.1 Bedien- und Anzeigeelemente
Die Bedien- und Anzeigeelemente sind in Abb. 2 dargestellt.
Legende zu Abb. 2
1Zifferntasten0-9
2„Enter“-Taste
3LEDrot
4LEDgrün
5„C“-Taste
5.2 Installation
• Trennen Sie zunächst den CAN-Bus am CAN-Bus Access.
• Bringen Sie den zugehörigen Griff an der zu überwachenden Tür an.
• Verbinden Sie diesen Griff über das Anschlusskabel mit dem CAN-Bus Access.
• Verbinden Sie das Zahlencodeschloss über das Anschlusskabel mit dem CAN-Bus Access.
• Schließen Sie den CAN-Bus am CAN-Bus Access wieder an.
Anzeige der Statusänderung:
– Die beiden grünen sowie die beiden roten CAN-Bus LEDs am CAN-Bus-Anschluss des CAN-Bus
Access blinken.
– Die Multi-LED der Processing Unit blinkt dauerhaft in der Reihenfolge grün – orange – rot.
– Die Multi-LED des CAN-Bus Access blinkt dauerhaft blau.
• Drücken Sie die „C“-Taste an der CMC III PU (ein erster Signalton ertönt) und halten Sie sie für ca.
3 Sekunden gedrückt, bis ein zweiter Signalton ertönt.
Anzeige der Statusänderung an den CAN-Bus LEDs des CAN-Bus Access:
– Dauerlicht grüne LEDs: Status CAN-Bus „OK“.
– Dauerlicht rote LEDs: Status CAN-Bus fehlerhaft.
Anzeige der Statusänderung an der Multi-LED der Processing Unit:
– Grünes Dauerlicht: Alle am CAN-Bus angeschlossenen Geräte haben den Status „OK“.
– Oranges Dauerlicht: Mindestens ein am CAN-Bus angeschlossenes Gerät hat den Status „War-
nung“.
– Rotes Dauerlicht: Mindestens ein am CAN-Bus angeschlossenes Gerät hat den Status „Alarm“.
Anzeige der Statusänderung an der grünen LED des Zahlencodeschlosses (Abb. 2, Pos. 4):
– Grüne LED: Blinken in regelmäßigen Abständen (ca. 5-10 Sekunden).
Bei nicht erfolgreicher Installation: siehe Abschnitt 1.1.
Montage, Installation und Bedienung

DE
5 Rittal CMC III Zahlencodeschloss
5.3 Einstellungen
Standardmäßig sind für den an diesem CMC III CAN-Bus Access installierten Griff die Zugangscodes
1001, 1002 und 1003 zugangsberechtigt. Die Änderung der Zugangsberechtigung erfolgt über die Da-
tei access.cmc3. Diese befindet sich nach dem ersten Zugangsversuch auf der CMC III Processing
Unit in dem Ordner upload und kann per FTP heruntergeladen und mit einem Editor geändert werden.
Weitere Informationen hierzu finden Sie in der Hauptanleitung auf www.rittal.de (siehe Abschnitt 1.1).
In einem späteren Update ist geplant, die Konfiguration der Zugangsberechtigungen auf der Webober-
fläche zu integrieren.
• Geben Sie einen berechtigten Zugangscode ein.
Die grüne LED zeigt für ca. 2 Sekunden Dauerlicht (Abb. 2, Pos. 4).
• Geben Sie einen nicht berechtigten Zugangscode ein.
Die rote LED zeigt für ca. 2 Sekunden Dauerlicht (Abb. 2, Pos. 3).
Eventuell notwendige Softwareupdates: siehe www.rittal.de oder Anfrage bei Rittal Service (siehe
Abschnitt 6).
6 Service
Zu technischen Fragen wenden Sie sich bitte an:
Tel.: [phone]
E-Mail: [e-mail]
Homepage: www.rittal.de
Bei Reklamationen oder Servicebedarf wenden Sie sich bitte an:
Tel.: [phone]
E-Mail: [email protected]
Service

Rittal CMC III Coded Lock 6
EN
1 Notes on documentation
This installation and short user's guide is intended for experienced trained specialists and contains only
the most important information concerning the assembly, installation and function of the CMC III Coded
Lock (subsequently called coded lock).
1.1 Associated documents
CMC III Coded Lock assembly, installation and user's guide.
It is available at www.rittal.com and contains the complete application-relevant information and techni-
cal data for the coded lock with regard to:
– Further assembly possibilities
–Functions
– Configuration possibilities
– Detailed operating instructions
– Troubleshooting
2 Safety instructions
– Assembly and installation of the coded lock may only be performed by experienced trained special-
ists.
– The coded lock housing must not be opened.
– The coded lock may not come in contact with water, aggressive or inflammable gases and vapours.
– The coded lock may only be operated within the specified environmental conditions (see Section 3.4).
3 Product description
3.1 Functional description
The coded lock is used to release enclosure or room doors when a numerical code is entered. The nu-
merical code is checked in the connected CMC III PU and, if validated, an appropriate door release in-
itiated. The coded lock has an identification that allows it to be detected automatically by the
CMC III PU.
3.2 Proper use
The CMC III Coded Lock is used only for the door release when a numerical code is entered. It may be
used only together with the CMC III PU and the CAN bus access. Any other use is not permitted.
3.3 Scope of delivery
– CMC III Coded Lock
– Provided accessories (see Fig. 1)
– Installation and Short User's Guide
3.4 Operating conditions
The coded lock may only be operated under the following operating conditions:
Temperature operational range: +0°C to +55°C
Humidity operational range: 5% to 95% relative humidity, non-condensing
Degree of protection: IP30 in accordance with EN 60 529
Notes on documentation, Safety instructions, Product description
EN

EN
7 Rittal CMC III Coded Lock
4Assembly
4.1 Assembly instructions
The assembly of the coded lock is made as shown in Fig. 3 or Fig. 4.
5 Installation and operation
5.1 Operating and display elements
The operating and display elements are shown in Fig. 2.
Key for Fig. 2
1Numerickeys0-9
2"Enter"key
3RedLED
4GreenLED
5"C"key
5.2 Installation
• First disconnect the CAN bus at the CAN bus access.
• Attach the appropriate handle to the door to be monitored.
• Connect this handle with the connection cable to the CAN bus access.
• Connect the coded lock with the connection cable to the CAN bus access.
• Reconnect the CAN bus to the CAN bus access.
Display of the status change:
– The two green and the two red CAN bus LEDs on the CAN bus connection of the CAN bus access
flash.
– The multi-LED of the Processing Unit flashes continually in the green – orange – red sequence.
– The multi-LED of the CAN bus access flashes blue continuously.
• Press the "C" key on the CMC III PU (a first audio signal is issued) and keep it pressed for approx.
3 seconds until a second audio signal is issued.
Display of the status change on the CAN bus LEDs of the CAN bus access:
– Green LEDs light continuously: CAN bus status "OK".
– Red LEDs light continuously: CAN bus status faulty.
Display of the status change on the multi-LED of the Processing Unit.
– Continuous green light: All units attached to the CAN bus have the "OK" status.
– Continuous orange light: At least one unit attached to the CAN bus has the "warning" status.
– Continuous red light: At least one unit attached to the CAN bus has the "alarm" status.
Display of the status change at the green LED of the coded lock (Fig. 2, Pos. 4):
– Green LED: Flash in regular intervals (approx. 5-10 seconds).
If the installation is not successful: see Section 1.1.
Assembly, Installation and operation

Rittal CMC III Coded Lock 8
EN
5.3 Settings
By default, the 1001, 1002 and 1003 access codes have access authorisation for the handle installed
on the CMC III CAN bus access. The access authorisation is changed in the access.cmc3 file. After
the first access attempt, this file is contained in the upload folder on the CMC III Processing Unit. It can
be downloaded with FTP and then changed with an editor.
Further information concerning this topic is contained in the main guide at www.rittal.com (see
Section 1.1).
In a later update, it is planned to integrate the configuration of the access authorisations on the Web
user interface.
• Enter an authorised access code.
The green LED lights continually for approx. 2 seconds (Fig. 2, Pos. 4).
• Enter an unauthorised access code.
The red LED lights continually for approx. 2 seconds (Fig. 2, Pos. 3).
To determine whether any software updates are required: see www.rittal.com or contact Rittal Service
(see Section 6).
6 Service
For technical questions, please contact:
Tel.: [phone]
E-mail: [email protected]
Homepage: www.rittal.com
For complaints or service requests, please contact:
Tel.: [phone]
E-mail: [email protected]
Service

FR
9 Serrure à code chiffré CMC III Rittal
1 Remarques relatives à la documentation
Cette notice d'installation et d'utilisation succincte s'adresse à du personnel qualifié et chevronné et
contient uniquement les informations essentielles pour le montage, l'installation et le fonctionnement de
la serrure à code chiffré CMC III (nommée serrure à code chiffré par la suite).
1.1 Autres documents applicables
Notice de montage, d'installation et d'utilisation de la serrure à code chiffré CMC III.
Elle est disponible sous www.rittal.com et contient les informations complètes relatives à la mise en œu-
vre et les caractéristiques techniques de la serrure à code chiffré dans les domaines suivants :
– Autres possibilités de montage
–Fonctions
– Possibilités de configuration
– Instructions d'utilisation détaillées
– Suppression des défauts
2 Consignes de sécurité
– Le montage et l'installation de la serrure à code chiffré doivent être réalisés uniquement par du per-
sonnel qualifié et chevronné.
– Le boîtier de la serrure à code chiffré ne doit pas être ouvert.
– La serrure à code chiffré ne doit pas se trouver au contact de l'eau, de gaz et de vapeurs agressifs
ou inflammables.
– La serrure à code chiffré doit être mise en œuvre uniquement dans les conditions ambiantes spéci-
fiées (voir paragraphe 3.4).
3 Description du produit
3.1 Principe de fonctionnement
La serrure à code chiffré permet de déverrouiller les portes de baies et de salle en saisissant un code.
Le code est vérifié dans l'UC CMC III connectée et un déblocage de porte est éventuellement déclen-
ché. La serrure à code chiffré est dotée d'un code d'identification qui lui permet d'être automatique-
ment détectée par l'UC CMC III.
3.2 Utilisation conforme au règlement
La serrure à code chiffré CMC III est uniquement destinée à débloquer une porte en entrant un code.
Elle doit être utilisée uniquement avec l'UC CMC III et l'unité d'accès CAN-Bus. Toute autre utilisation
est non conforme.
3.3 Composition de la livraison
– Serrure à code chiffré CMC III
– Accessoires joints (voir fig. 1)
– Notice d'installation et d'utilisation succincte
Remarques relatives à la documentation, Consignes de sécurité, Description du produit
FR

Serrure à code chiffré CMC III Rittal 10
FR
3.4 Conditions de fonctionnement
La serrure à code chiffré doit être mise en œuvre uniquement dans les conditions de fonctionnement
suivantes :
4 Montage
4.1 Instruction de montage
Le montage de la serrure à code chiffré est réalisé conformément à la fig. 3 ou à la fig. 4.
5 Installation et utilisation
5.1 Organes de commande et de signalisation
Les organes de commande et de signalisation sont présentés sur la fig. 2.
Légende pour la fig. 2
1 Touches de chiffres 0-9
2 Touche «Enter»
3LEDrouge
4LEDverte
5 Touche «C»
5.2 Installation
• Débrancher d'abord le CAN-Bus de l'unité d'accès CAN-Bus.
• Poser la poignée correspondante sur la porte à surveiller.
• Connecter cette poignée à l'unité d'accès CAN-Bus via le câble de raccordement.
• Relier la serrure à code chiffré à l'unité d'accès CAN-Bus via le câble de raccordement.
• Rebrancher le CAN-Bus à l'unité d'accès CAN-Bus.
Affichage de la modification d'état :
– Les deux LED vertes ainsi que les deux LED rouges du raccordement CAN-Bus de l'unité d'accès
clignotent.
– La LED multiple de l'unité centrale clignote de manière continue dans l'ordre vert – orange – rouge.
– La LED multiple de l'unité d'accès CAN-Bus clignote en bleu de manière continue.
• Actionner la touche «C» de l'UC CMC III (un premier signal sonore retentit) et la maintenir actionnée
pendant env. 3 secondes jusqu'à ce qu'un deuxième signal sonore retentisse.
Affichage de la modification d'état sur la LED CAN-Bus de l'unité d'accès :
– La LED verte est allumée en continue : état du CAN-Bus «OK».
– La LED rouge est allumée en continue : état défectueux du CAN-Bus.
Affichage de la modification d'état sur la LED multiple de l'unité centrale :
– Lumière verte continue : tous les appareils raccordés au CAN-Bus sont dans l'état «OK».
– Lumière orange continue : au moins un appareil raccordé au CAN-Bus est dans l'état «Avertisse-
ment».
– Lumière rouge continue : au moins un appareil raccordé au CAN-Bus est dans l'état «Alarme».
Affichage de la modification d'état sur la LED verte de la serrure à code chiffré (fig. 2, pos. 4) :
– LED verte : clignote à intervalles réguliers (env. 5-10 secondes).
En cas d'échec de l'installation : voir paragraphe 1.1.
Plage de température tolérée : +0°C à +55°C
Plage d'humidité tolérée : 5% à 95% d'humidité relative, sans condensation
Indice de protection : IP30 selon EN 60 529
Montage, Installation et utilisation

FR
11 Serrure à code chiffré CMC III Rittal
5.3 Réglages
En version standard, les codes d'accès 1001, 1002 et 1003 autorisent l'accès à la poignée installée
sur cette liaison CAN-Bus CMC III. La modification de l'autorisation d'accès est effectuée via le fichier
access.cmc3. Celui-ci se trouve, après le premier essai d'accès, dans le dossier upload dans l'unité
centrale CMC III, peut être téléchargé via FTP et modifié à l'aide d'un éditeur de texte.
D'autres informations à ce sujet figurent dans la notice principale sous www.rittal.com (voir
paragraphe 1.1).
Lors d'une prochaine mise à jour, il est prévu d'intégrer la configuration des autorisations d'accès à
l'interface Web.
• Saisir un code d'accès autorisé.
La LED verte indique une lumière continue pendant env. 2 secondes (fig. 2, pos. 4).
• Saisir un code d'accès non autorisé.
La LED rouge indique une lumière continue pendant env. 2 secondes (fig. 2, pos. 3).
Si des mises à jour de logiciel sont éventuellement nécessaires : voir www.rittal.com ou sur demande
au service Rittal (voir le paragraphe 6).
6 Service
Pour des questions techniques, veuillez vous adresser à :
Tél. : [phone]
E-mail : [e-mail]
Site Internet : www.rittal.com
Pour des réclamations ou un service, veuillez vous adresser à :
Tél. : [phone]
E-mail : [email protected]
Service

Enclosures
Power Distribution
Climate Control
IT Infrastructure
Software & Services
1. Aufl. 06.2011 / Id.-Nr. A45104 01 IT75
RITTAL GmbH & Co. KG
Postfach 1662 yD-35726 Herborn
Phone [phone] yFax [phone]
E-mail: [e-mail] ywww.rittal.com
