Roche Rapide P10 User manual

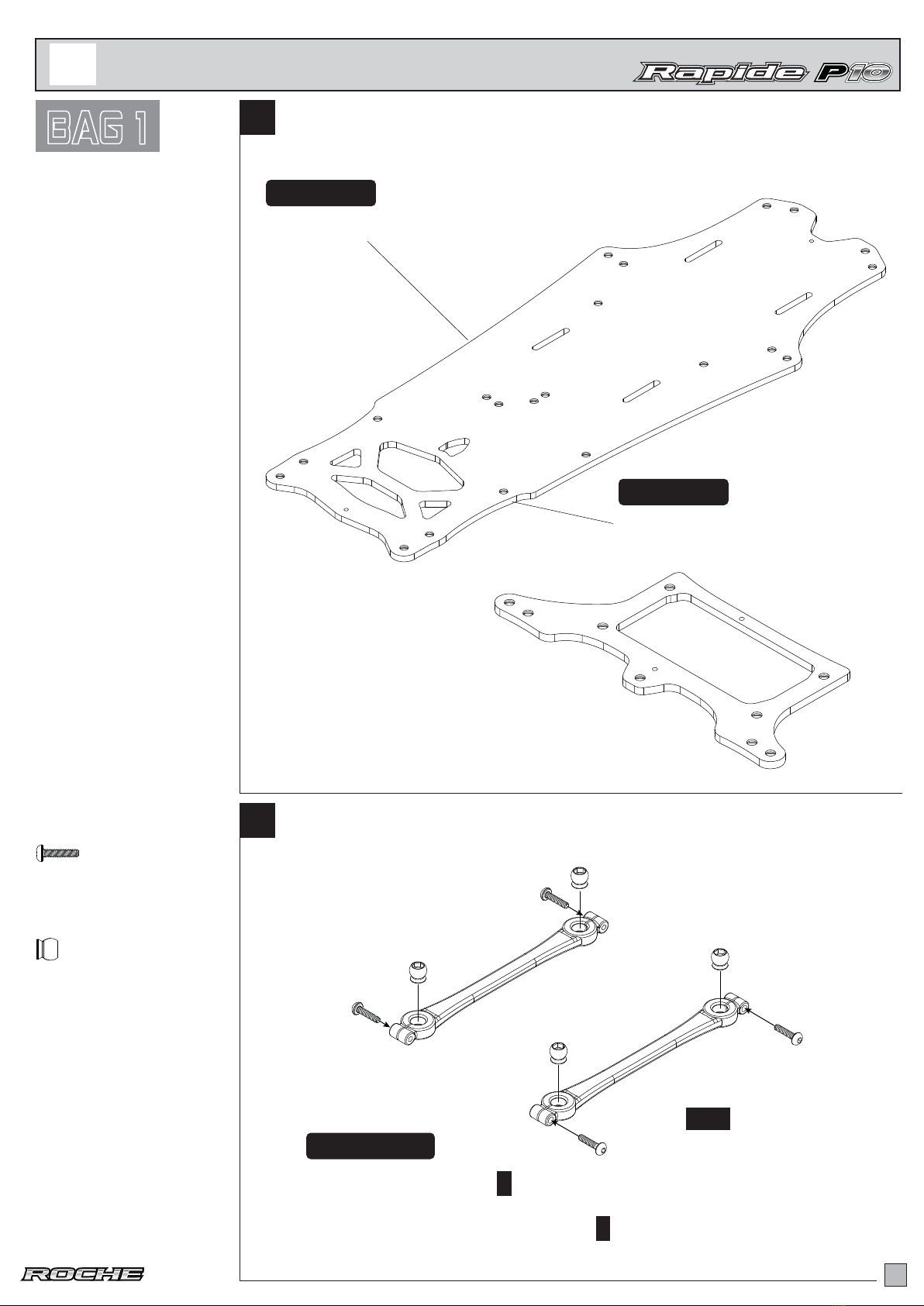

CHASSIS PREPARATION
1
BAG 1
OPEN BAG 1
袋1を開く
1
2
シャーシの 準 備
1
CA GLUe
SANDPAPER
APPLY CA GLUE ON ALL THE EDGE OF GRAPHITE PARTS
USE SANDPAPER TO SAND SMOOTH THE EDGES
SEAL THE EDGES OF GRAPHITE PARTS FOR PROTECTION
C20017
Rapide P10 2.5mm Graphite Main Chassis
グラファイトメインシャーシ
C20031
Graphite Lower Pod Plate
グラファイトロアブレース
MOVE FREELY
!
DON’T OVER TIGHTEN THE SCREWS
ENSURE PIVOT BALLS FREE AND SMOOTH MOVEMENT
PIVOT POD LINKS AND PIVOT BRACE
S10035 x 4
Aluminum 5mm Pivot Ball
アルミ5mmピボットボール
S30009 x 4
M2x8mm Roundhead Screw
ボタンビスM2ｘ8mm
S10035
S30009
S30009
S30009
S30009
S10035 S10035
S10035
S40002
Pod Link
サイドリンク
X2
グラファイトパーツ保護の為、切 断 面をシー ルします。
サンドペーパーを使って角を丸めてください
サンドペーパー
瞬間接着剤
全てのグラファイトパーツの切断面に瞬間接着剤を流してください
ピボットサイドリンクとピボットブレース
軽く動くように
ビスの締め過ぎ注意
確実に遊びが無く
軽く動くように 調 整してくだ さい 。
!

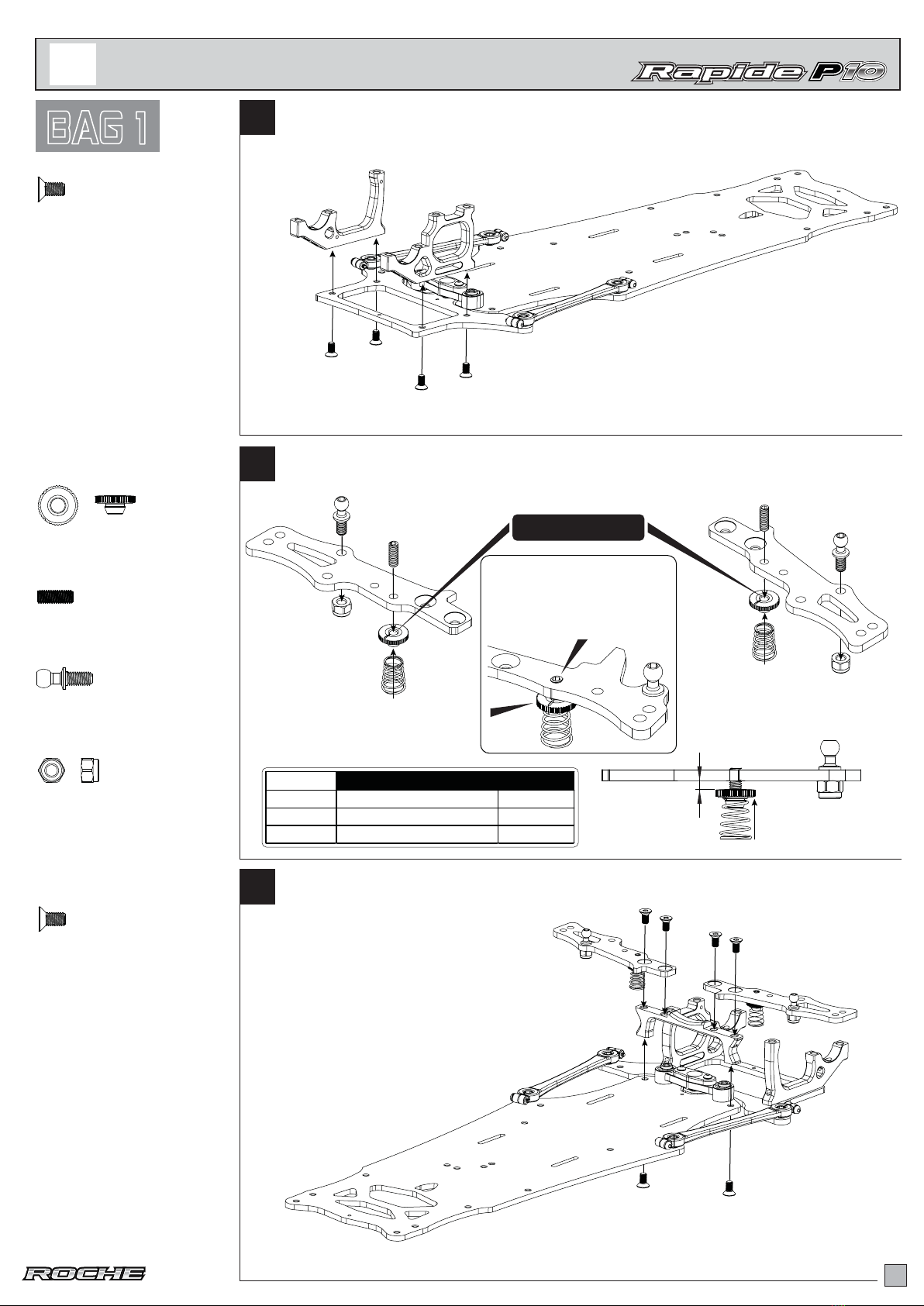

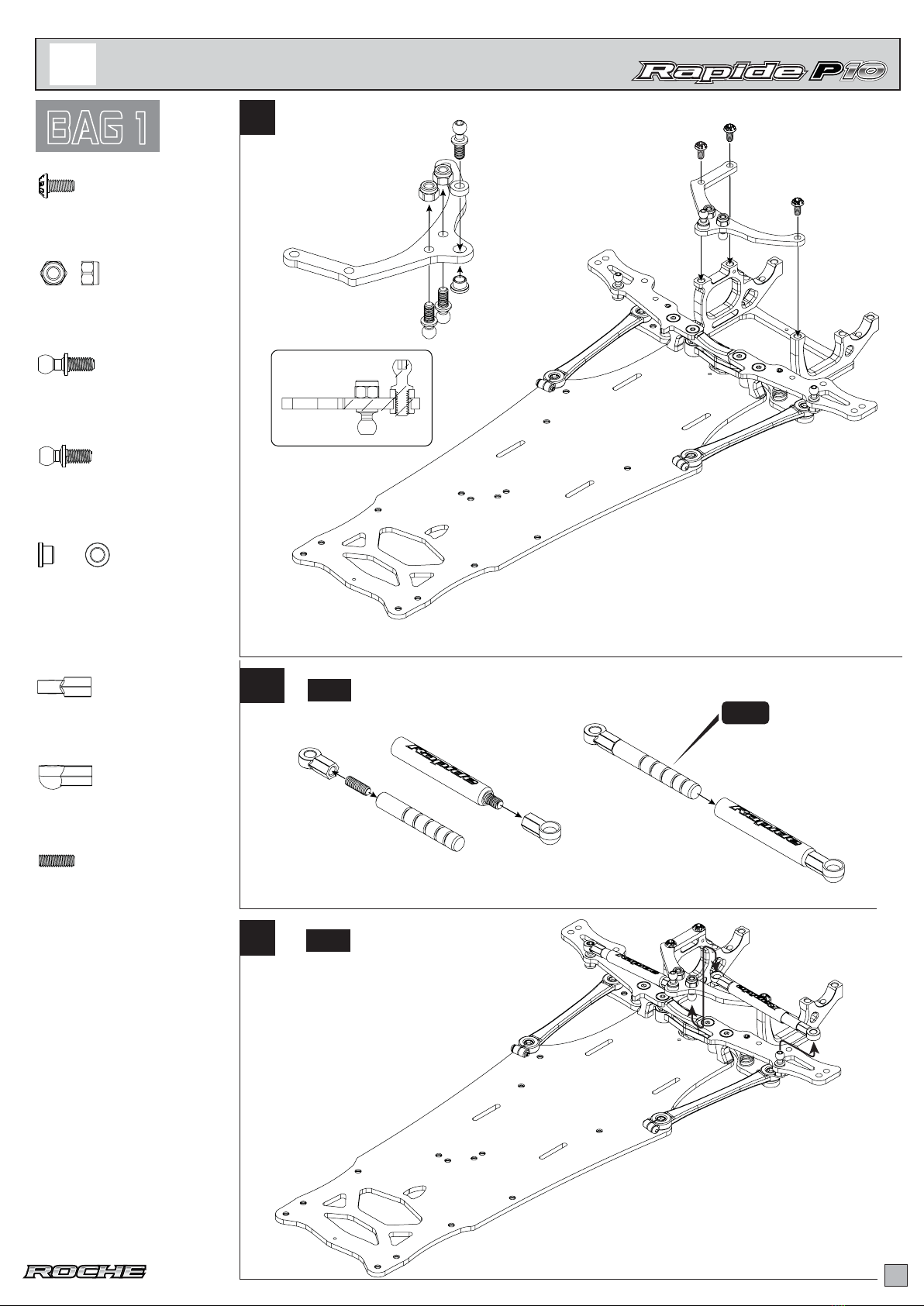

REAR SUSPENSION+
2
BAG 1
3
4
リアサスペンション
2
S30005 x 4
M3x6mm Flathead Screw
皿ビスM3×6mm
5
X2 BUILD L/R SIDES
S30010 x 2
M2.5x4mm Roundhead Screw
ボタンビス M2.5ｘ4mm
S10035 x 1
Aluminum 5mm Pivot Ball
アルミ5mmピボットボール
S40001
Pivot Brace (bottom)
センターピボットブレース本体
S40001
Pivot Brace (cover)
センターピボットブレースカバー
S30010
S30010
S30005
S30005
S30007
S30007
S30005
S30002 x 2
M3 Locknut
M3ナイロンナット
PIVOT BRACE
S30005 x 1
M3x6mm Flathead Screw
皿ビスM3×6mm
S30007 x 2
M3x10mm Flathead Screw
皿ビスM3×10mm
S30002
S30002
NOTE
SLOWLY TIGHTEN EACH SCREWS.
ENSURE THE LOWER POD PLATE ROTATE FREELY
ENSURE THE LOWER POD PLATE ROTATE FREELY
OPEN BAG 1
袋1を開く
左右のサイドリンクの組み立て
センターピボットブレ ース
MOVE FREELY
!
DON’T OVER TIGHTEN THE SCREWS
ENSURE PIVOT BALLS FREE AND SMOOTH MOVEMENT
軽く動くように
ビスの締め過ぎに注意してください。
ピボットボールが遊びがなく、かつ軽く動くように 調 整してくださ い 。
!
締め過ぎに注意してゆっくりビスを 締 めてくだ さい。
ロアブレースが遊びが 無く軽く動くように 調 整
してください。
注意
!
ロアブレースが遊びが 無く軽く動くように 調 整してくだ さい 。
MOVE FREELY
軽く動くように
!
S10035

REAR SUSPENSION+
2
BAG 1
6
7
リアサスペンション
3
S30005 x 4
M3x6mm Flathead Screw
皿ビスM3×6mm
8
C10030
Aluminum Left Bulkhead
リアバルクヘッド(Ｌ)
C10029
Aluminum Right Bulkhead
リアバルクヘッド(Ｒ)
S30005
S30005
S30005
S30005
C20020
Graphite Chassis Brace, Right
グラファイトシャーシブレース(R)
C20021
Graphite Chassis Brace, Left
グラファイトシャーシブレース(L)
S10012 x 2
Aluminum Side Spring Retainer
アルミロールスプリングホルダー
Part No.
S30031 Soft (0.5mm x 6.25coils) 䝋䝣䝖
S30032 Medium (0.5mm x 5.75coils) 䝭䝕䜱䜰䝮
S30033 Hard (0.5mm x 5.25coils) 䝝䞊䝗
Side Spring 䝸䜰䝃䜲䝗䝇䝥䝸䞁䜾
CLICK
2.0mm
S30015 x 2
M3x8mm Set Screw
イモネジM3ｘ8mm
S10037 x 2
Aluminum 4.3x12.7mm Ballstud
六角穴付ロッドエンドボール（4.3x12.7mm）
S30002 x 2
M3 Locknut
M3ナイロンナット
S30005 x 6
M3x6mm Flathead Screw
皿ビスM3×6mm
THREAD LOCK
CLICK
S30015
S10037
S30002
S30015
S10012
S30033
CLICK S30002
S10037
S30005
S30005
S30005
S30005 S30005
C10010
Aluminum Rear Chassis Brace Block
アルミリアシャーシブレースブロック
SIDE SPRING TENSION ABLE TO
ADJUST BY SET SCREW ON TOP
OR SPRING RETAINER ON SIDE
S30033
S10012
OPEN BAG 1
袋1を開く
ネジ止め剤
リヤサイドスプリング は イモネジ 又 は
アルミロールスプリングホルダーで調
整出来ます。
S30005

REAR SUSPENSION+
2
BAG 1
9
10
リアサスペンション
4
S30011 x 3
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
11
S30015
S10037
S40042 x 2
Plastic Ball Cup, Short
ロッドエンド(ショートタイプ)
S30002 x 3
M3 Locknut
M3ナイロンナット
S10037 x 1
Aluminum 4.3x12.7mm Ballstud
六角穴付ロッドエンドボール（4.3x12.7mm）
S10038 x 2
Aluminum 4.3x11.8mm Ballstud
六角穴付ロッドエンドボール（4.3x11.8mm）
S10038
S30011
S30011
S30002
C20032
Graphite Upper Pod Plate
グラファイトアッパーブレース
X2
S40042 x 2
Plastic Ball Cup, Short
ロッドエンド(ショートタイプ)
S30015 x 2
M3x8mm Set Screw
イモネジM3ｘ8mm
S40042
S40042
S40014
Side Damper Tube
ロールダンパーチューブ
S10013
Side Damper Tube Shaft
ロールダンパーチューブシャフト
OIL
ADD OIL ON FIVE SLOTS
BASIC SETUP START FROM10000CST
X2
OPEN BAG 1
袋1を開く
BUILD TWO DAMPERS
ロールダンパーの組み立て（同じ物を２本作ります）
BUILD L/R SIDES
ロールダンパー の 取り付 け
５本の溝にシリコンオイルを
塗布（１００００番を推奨）
S10032
Aluminum Spacer 3x5.5x2mm, Red
アルミスペーサー 3x5 5x2mm（赤)
C10033 x 1
Aluminum Center Damper M3 Nut
アルミセンターショックナット（M3)
C10033
Side View

REAR SUSPENSION+
2
BAG 1
12
13
リアサスペンション
5
S30011
S30011 x 4
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
S30011
S30011
S30011
C20008
Graphite Rear Pod Plate
グラファイトリヤブレース
S30011 x 4
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
X2
ALUMINUM AXLE HEIGHT ADJUSTER
C10012 x 2
Aluminum Axle Height Adjuster
アルミアクスルハイトアダプター
C10012
C10012
OPEN BAG 1
袋1を開く
BUILD L/R SIDES
左 右を 取り付けます
アルミアクスルハイトアダプター
RAPIDE P12/P10 IS ADJUSTABLE MAIN SHAFT POSITION TO FORWARD/BACKWARD (+/-1mm),
AND THE HEIGHT OF MAIN SHAFT +/-1.5mm BY DIFFERENCE ORIENTATION OF ADJUSTER.
アルミアクスルハイトアダプターは上下で1.5mmオフセット、前後で
1.0mmオフセットして おりま す。車高やホイールベースを調整できます。
+0.25mm
0mm
+1.5mm
+1.25mm OPTION
#210032
OPTION
#210032
KIT
#210011
KIT
#210011
LONG WHEELBASE
ロングホイールベース
SHORT WHEELBASE
ショートホイールベース

HIGH
高い

LOW
低い

FORWARD/BACKWARD
前方/後方 (+/-1mm)

15
6
S30031 x 1
M3x10mm Cap Head Screw
キャップビスM3ｘ10mm
T30013 x 2
5mm Belleville Washer
5mmスプリングワッシャー
B10004 x 16
1/8" Di Balls
1/8インチデフボール
B10003 x 2
Bearing, 3/8 x 1/4
ベアリング3/8x1/4インチ
T10014 x 1
Aluminum Thrust Washer
スラストコーン
BAG 2
B10002 x 2
Bearing, 3/8 x 1/4, Flanged
フランジ付ベアリング3/8x1/4インチ
OPEN BAG 2
袋2を開く
T10015
Dierential Carbon Rear Axle Set
グラファイトリアアクスル
THE AXLE MUST HAS A SMALL AMOUNT OF SIDE PLAY.
ENSURE THE SHAFT IS ROTATE FREELY.
BALL DIFFERENTIAL
3
ボールデフの組み立て
T10011 x 2
Axle Collar, 0.5mm
アクスル カラー
S30031
B10002
T10011
T10017
Aluminum Wheel Hub, Left
アルミホイルハブ（Ｌ）
NOTE
注意
14
B10002 x 1
Bearing, 3/8 x 1/4, Flanged
フランジ付ベアリング3/8x1/4インチ
S30003 x 1
M4 Aluminum Locknut (Red)
４ｍｍアルミロックナット(レッド)
T40009
Xenon 64 Pitch 93T Spur Gear
６４ピッチ93Ｔスパーギヤ
T10016
Aluminum Dierential Hub
アルミホイルハブ（Ｒ）
T30008
D-Drive Ring
デフリング
B10002
B10004
T10014
T30013
S30003
B10007
B10003
THIS NUT IS ADJUST THE TENSION OF REAR DIFFERENTIAL.
TIGHTEN THE NUT GENTLY UNTIL THE DIFFERENTIAL DOESN’T SLIP UNDER POWER,
BUT THE DIFF BALLS AND DRIVE RING MAY DAMAGE IF OVER TIGHTEN THE NUT.
NOTE
注意
!
DIFF GREASE
デフグリス
NOTE ORIENTATION
Dカットの位置を合わせてください
MOVE FREELY
軽く動くように
!
BALL DIFFERENTIAL
ボールデフの組み立て
アルミホイルハブ（L)を取り付ける際には横方向に若干の遊び（0.2mm程度)を作ってください。
リアアクスル が 軽 く回 る のを 確 認してくだ さい 。
!
!
B10002
APPROX. 0.2mm
NOTE ORIENTATION
Dカットの位置を合わせてください
Belleville Washer
スプリングワッシャー
ナットでボールデフの利き具合を調整します。
確認しながらボールデフが滑らなくなる所までナットを閉めこんでください。
ナットを締めすぎると部品が壊れる可能性があるので注意してください。
B10003
B10007 x 1
5x11x4.5mm Thrust Bearing
5x11x4.5mmスラストベアリング

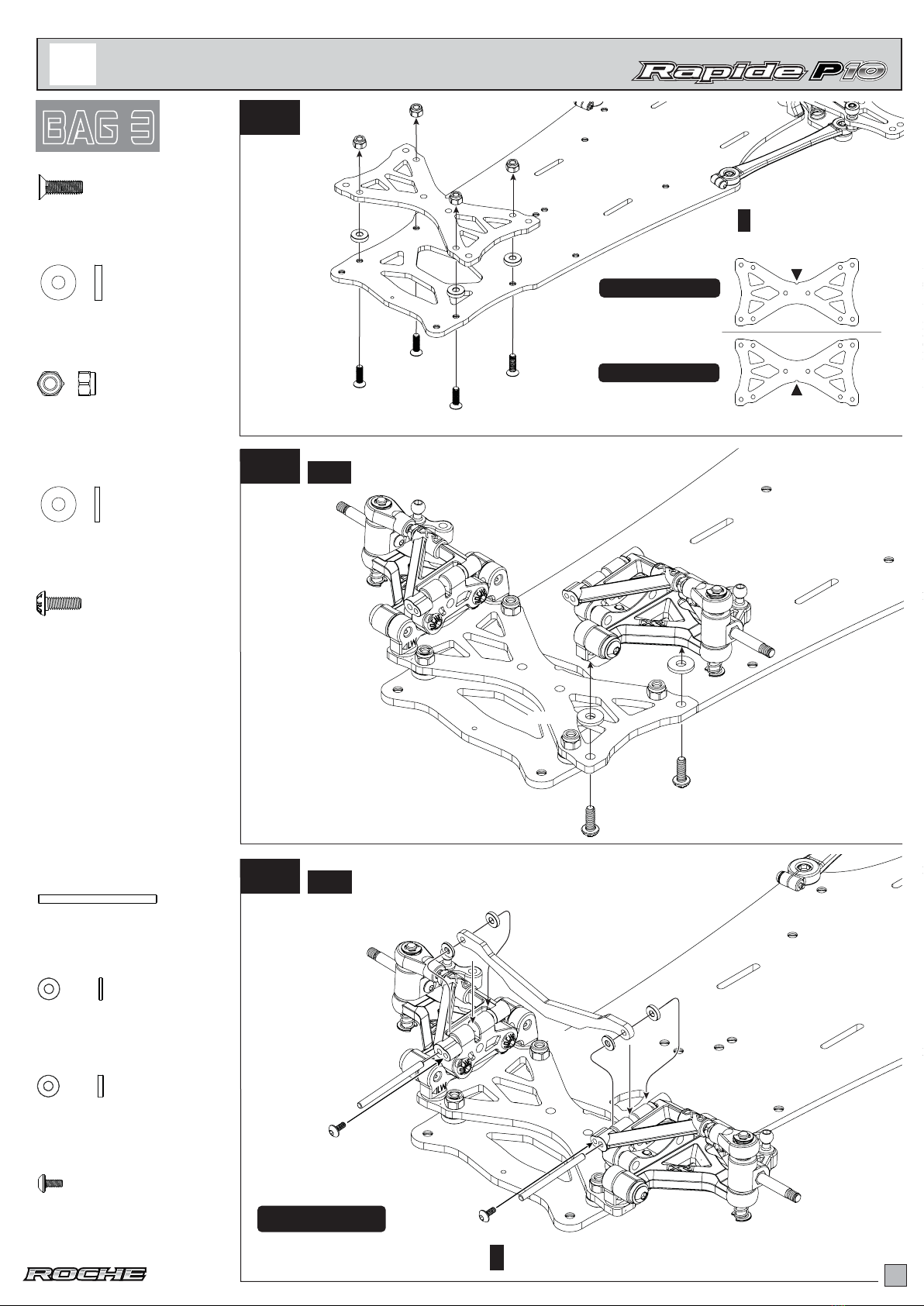

FRONT SUSPENSION+
4
BAG 3
Open Bag 3
袋3を開く
16
17
フロントサスペンション
7
S30027 x 2
Front Axle (Spring Steel)
フロントアクスル
S30010 x 2
M2.5x4mm Roundhead Screw
ボタンビス M2.5ｘ4mm
S30027
S10038
S30010
S40051
Steering Knuckle, Left
ステアリングブロック(L)
S40052
Steering Knuckle, Right
ステアリングブロック(R)
18
S30029 x 2
M3x15 Turnbuckle (Spring Steel)
ターンバックル 15mm
S10006 x 2
Pivot Ball, Front Suspension
アルミピボットボール
S30029
S10006
S40049
Front Upper Arm Eyelet
アイレット
S40048
Upper Arm
アッパーアーム
X2
X2
!
NOTE PIVOT BALL DIRECTION
アルミピボットボールの向きに注意
3.1mm
DOWN DOWN
LEFTRIGHT
19
S10006
S40047
Front Lower Arm
ロアアーム
REAR
リア
FRONT
フロント
S30012 x 4
M3x8mm Roundhead Screw
ボタンビスM3ｘ8mm
S10004
Aluminum Front lower Bulkhead
アルミフロントロアサスブロック
S10005
Aluminum Front Upper Bulkhead
アルミフロントアッパーサスブロック
LONG WHEELBASE
ロングホイールベース
SHORT WHEELBASE
ショートホイールベース

!
WHEELBASE ADJUSTABLE
ホイールベースの調整（フロント側）
BUILD L/R SIDES
左右を組み立てます
BUILD L/R SIDES
左右を組み立てます
S10006 x 2
Pivot Ball, Front Suspension
アルミピボットボール
WHEELBASE IS ADJUSTABLE BY DIFFERENT
ORIENTATION OF FRONT LOWER BULKHEAD
!
NOTE DIRECTION
向きに注意
!
NOTE DIRECTION
向きに注意
!
NOTE DIRECTION
向きに注意
X2 BUILD L/R SIDES
左右の組み立てます
X2 BUILD L/R SIDES
左右の組み立てます
S30012
(右) (左)
LEFTRIGHT
(右) (左)
フロントロアバルクヘッドの向きで
ホイールベースの調整が行えます。
S10038 x 2
Aluminum 4.3x11.8mm Ballstud
六角穴付ロッドエンドボール（4.3x11.8mm）
S10033
S10033 x 2
M2.5x5x0.5mm Spacer
2.5ｘ5ｘ0.5mmスペーサー

FRONT SUSPENSION+
4
BAG 3
20
21
フロントサスペンション
8
S10003 x 4
Aluminum Front Lower Arm Tube
ロアアームスリーブ
S30030 x 2
Kingpin
キングピン
S30025 x 2
Front Springs (Medium)
フロ ントスプリング  (ミディアム )
X2
X2
22
BUILD L/R SIDES
左右を組み立てます
BUILD L/R SIDES
左右を組み立てます
X2 BUILD L/R SIDES
左右を組み立てます
S30016 x 2
M2.5 E-Clip
キングピン用Eリング
S30019 x 10
King Pin Shim, M3.2x0.4
キングピンシム（0.4mm）
Part No.
S30024 Soft (0.45mm x 4.5 coils) 䝋䝣䝖
S30025 Medium (0.5mm x 4.5 coils) 䝭䝕䜱䜰䝮
S30026 Hard (0.55mm x 5.25coils) 䝝䞊䝗
Front Spring 䝣䝻䞁䝖䝇䝥䝸䞁䜾
S30012 x 4
M3x8mm Roundhead Screw
ボタンビスM3ｘ8mm
S30020 x 4
M3x12mm Roundhead Screw
ボタンビスM3ｘ12mm
S10003
S10003
S30020
S30020
S30012
S30012
S40050
Front Upper Arm Caster Block
キャスターブロック
10
5
0
UPPER ARM REACTIVE CASTER BLOCK SETTING
5 DEGREE REACTIVE CASTER IS THE BASIC SETUP
INCREASE ANGLE WILL GIVE MORE ENTRY STEERING, LESS MID-CORNER STEERING.
LESS ANGLE WILL MAKE MORE CONSISTANT THROUGH THE CORNER.
S30030
S30025
S30016
MOVE FREELY
軽く動くように
ENSURE KINGPIN SMOOTH MOVEMENT.
!
S30016 x 2
M2.5 E-Clip
キングピン用Eリング
Open Bag 3
袋3を開く
S30019
S30019
S30016
可 変キャスターブロックの セッティング
標準セッティングは５°を使用してください。
１０°を使用しますとステアリングの初期反応は良くなりますが,後半曲がりにくくなりま す 。
０°を 使 用しますとより自然 な 曲 がり方をします。
キングピンが軽く動くか確 認してください。

FRONT SUSPENSION+
4
BAG 3
23
フロントサスペンション
9
S30028 x 2
2mm Upper Hinge Pin
ヒンジピン
S10039 x 2
Aluminum Caster Spacer. 0.8mm
キャスタースペーサー（0.8mm）
24 X2 BUILD L/R SIDES
左右を組み立てます
S30008 x 2
M2x4mm Roundhead Screw
ボタンヘッドビスM2ｘ4mm
S30007 x 4
M3x10mm Flathead Screw
皿ビスM3×10mm
Open Bag 3
袋3を開く
S10066 x 4
Alum Height Adjust Spacer, 2.0mm
フロントサスブロックスペーサー（2.0mm）
S30007
S10066
S10040 x 2
Aluminum Caster Spacer. 1.2mm
キャスタースペーサー（1.2mm）
S10040
S10039
S10040
S10039
S30028
S30008
S30008 S30028
MOVE FREELY
軽く動くように
ENSURE UPPER ARM SMOOTH MOVEMENT.
!
アッパーアームがスムースに動くか確認してください。
S10066
S30007
S30002 x 4
M3 Locknut
M3ナイロンナット
25 X2 BUILD L/R SIDES
左右を組み立てます
S10044 x 4
Alum Height Adjust Spacer, 1.0mm
フロントサスブロックスペーサー（1.0mm）
S30012 x 4
M3x8mm Roundhead Screw
ボタンビスM3ｘ8mm
S30012
S30012
S10044
S10044
REAR
リア
FRONT
フロント
!
NOTE DIRECTION
向きに注意
LONG WHEELBASE
ロングホイールベース
SHORT WHEELBASE
ショートホイールベース

+/-1.5mm
C20019
Graphite Front Suspension Mount Plate
グラファイトフロントサスペンションマウントプレート

STEERING INSTALLATION
5
BAG 3
26
ステアリングマウントの搭載方法
10
X2
27
BUILD TWO TURNBUCKLES
ステアリングロッド1組の組み立て
S40041 x 6
Plastic Ball Cup, Long
ロッドエンド
S10063 x 2
Aluminum 30mm Turnbuckle
アルミターンバックル30mm
Open Bag 3
袋3を開く
!
NOTE DIRECTION
22.2mm
向きに注意
ACKERMAN ADJUSTMENT
アッカー マンの 調整
S40041
S40041
S10063
S30011
MOVE FREELY
軽く動くように
ENSURE STEERING RACK MOVE FREELY.
!
ステアリング ラックがス ム ーズ に 動 くか 確 認してくだ さい 。
S30070
Steering Rack (Steel)
ステアリングラック（スティール）
S10068
Steering Arm
ステアリングアーム
S30011
S10065
S30005
S30005
B10006 B10006
S30011
S30008
ADJUST THE BEARING POSITION
TO ACHIEVE FREE STEERING RACK
SLIDING.
ステアリングラックの 固 定 用ベアリング位 置
をガタ無い位置に調整してください。
S10037
S10037
DIFFERENCE DIRECTION OF STEERING RACK TO
ADJUST THE ACKERMAN.
ステアリングラックの向きを変えてアッカーマンの調整出来ます。
S10065 x 1
Aluminum 4.3x10mm Ballstud
六角穴付ロッドエンドボール（4.3x10mm）
S30011 x 3
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
B10006 x 3
Bearing 5x9x3mm
ベアリング5x9x3mm
S30005 x 2
M3x6mm Flathead Screw
皿ビスM3×6mm
S30008 x 1
M2x4mm Roundhead Screw
ボタンヘッドビスM2ｘ4mm
PUT THE SHIMS TO ADJUST
THE HORIZONTAL ANGLE
OF STEERING LINKAGES.
S30069
Steering Bearing Nut
ステアリングベアリングナット
S40041
S40041
8mm S10064
X 1 BUILD ONE TURNBUCKLE
サーボリンケージを一つ作ってください。
S10064 x 1
Aluminum 16mm Turnbuckle
アルミターンバックル16mm
シムを入れてステアリングリンケージ
の角度を調整してください。
S10067
Steering Mount
ステアリングマウント
S10037 x 2
Aluminum 4.3x12.7mm Ballstud
六角穴付ロッドエンドボール（4.3x12.7mm）

5
BAG 3
28
11
29
Open Bag 3
袋4を開く
STEERING INSTALLATION
ステアリングマウントの搭載方法
MOVE FREELY
軽く動くように
ENSURE BALL CUPS MOVE FREELY ONCE
SNAPPED ON TO THE BALLSTUD.
!
ロッドエンドをロッドエンドボールに取り付けた際に
軽く動くか確 認してください。
S30011 x 2
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
SERVO INSTALLATION
サーボの搭載方法
!
SERVO, SERVO SAVER AND SCREW ARE
NOT INCLUDED
サーボ、サーボセイバー及びサーボセイバー用
取り付けビスは付属していません。
S30012
S30004
S30012
S30004
C10027
Aluminum Servo Mount
アルミサーボマウント
MOVE FREELY
軽く動くように
ENSURE BALL CUPS MOVE FREELY ONCE
SNAPPED ON TO THE BALLSTUD.
!
ロッドエンドをロッドエンドボールに取り付けた際に
軽く動くか確 認してください。
S30005 x 2
M3x6mm Flathead Screw
皿ビスM3×6mm
S30004 x 2
M3x5x0.5 Spacer
3ｘ5ｘ0.5mmスペーサー
S30012 x2
M3x8mm Roundhead Screw
ボタンビスM3ｘ8mm
S30002 x 1
M3 Locknut
M3ナイロンナット
S10065 x 1
Aluminum 4.3x10mm Ballstud
六角穴付ロッドエンドボール（4.3x10mm）

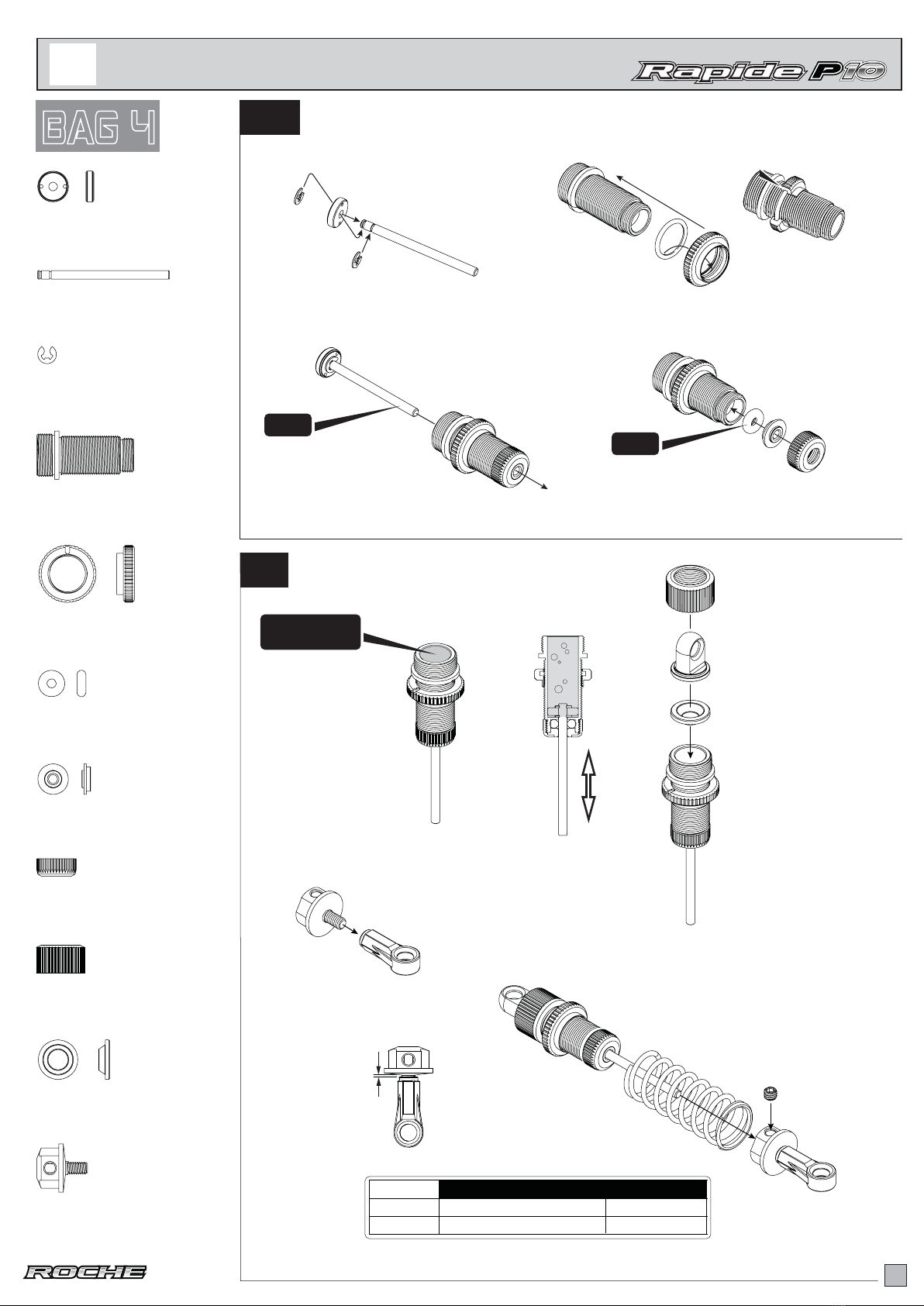

MICRO SHOCK ASSEMBLY
6
BAG 4
30
リアセンターショックの組み立て
12
S10007 x 1
Aluminum Micro Shock Body
リアセンターショックシリンダー
31
S40016 x 1
Micro Shock POM Piston (2 Holes)
2個穴ピストン
S30018 x 1
Micro Shock Shaft
リアセンターショックシャフト
Open Bag 4
袋4を開く
S40016
S30017 x 2
M1.5 E-Clip
1.5Eリング
S40046 x 1
M2x6x1 O-ring
Oリング(M2x6x1mm)
S10009 x 1
Aluminum Micro Spring Adjuster
アルミセンターショックスプリングアジャストナット
MICRO SHOCK PARTS
リアセ ンタ ー ショックパ ー ツ
MICRO SHOCK ASSEMBLY
リアセンターショックの組み立て
OIL
FILL SMALL AMOUNT OF
SHOCK OIL ONTO THE O-RING.
少量のダンパーオイルを
Oリングに 塗ってください。
500
EXTEND THE SHOCK
SHAFT COMPLETELY.
FILL THE SHOCK OIL
INTO SHOCK BODY.
ショックシャフトを
全て伸ばしてから
ダンパーオイルをシリンダー
一杯になるまで入れてください。
MOVE THE SHAFT UP
AND DOWN SLOWLY
TO REMOVE ALL AIR
BUBBLES.
S40015 x 1
Micro Shock Bottom O-ring Guard
リアセンターショックボトムOリングガード
S40020 x 1
Shock Body Oil Sealer Cap
シリコンダイヤフラム
S10011 x 1
Aluminum Micro Shock Spring Retainer
センターショックスプリングリテーナー
S10010 x 1
Aluminum Micro Shock Bottom Cap
アルミセンターショックキャップナット
S10008 x 1
Aluminum Micro Shock Cap
アルミセンターショックキャップ
S30018
S30017
S10007
S10009
S40045
M8.5x10.5x1 O-ring
Oリング(M8.5x10.5x1mm)
S40046
S40015
S10010
S40020
S10011
S40041
Plastic Ball Cup, Long
ロッドエンド
S10008
S40019
Micro Shock Top Connector
リアセンターショックトップコネクター
S30014
M3x3mm Set Screw
イモネジM3ｘ3mm
Part No.
S30022 (Medium), 1.1mm x 8.25coils 䝭䝕䜱䜰䝮
S30023 (Med. Hard), 1.1mm x 7.25coils 䝭䝕䜱䜰䝮㻚㻌䝝䞊䝗
Center Damper Spings 䝉䞁䝍䞊䝅䝵䝑䜽㻌䝇䝥䝸䞁䜾
S30022
INSERT THE O-RING INTO THE GROOVE.
OIL
FILL SMALL AMOUNT OF
SHOCK OIL ONTO THE SHAFT.
少量のダンパーオイルを
シャフト に 塗 ってくだ さ い 。
WHEN INSTALLING OIL SEALER
CAP ONTO SHOCK BODY,
EXCESS OIL WILL LEAK OUT
FROM THE FILLED SHOCK BODY.
Oリングを溝に入れてください。
SHOCK OIL
CST
(NOT INCLUDED )別売
ショックキャップを取り付ける際 に
余分なダンパーオイルが
シリンダーから溢れてきます。
ショックシャフトを
ゆっくり上下に動かし
ダンパーオイル内の
気泡を抜いてください。
1mm

MICRO SHOCK INSTALLATION
6
BAG 4
32
リアセ ンタ ー ショック 取り付 け 方 法
13
33
Open Bag 4
袋4を開く
ALUMINUM SHOCK MOUNT BRACE
アルミショックマウントブレース
MICRO SHOCK INSTALLATION
リアセ ンタ ー ショック取 り付 け 方 法
S30011 x 4
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
S30005 x 4
M3x6mm Flathead Screw
皿ビスM3×6mm
S30005
S30011
C20022
Graphite Shock Mount Plate
グラファイトサスマウントプレート
C10023
Aluminum Shock Mount Brace
アルミショックマウントブレース
ANTENNA TUBE (NOT INCLUDED)
アンテナパイプ（別売）
S30011 x 1
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
MICRO SHOCK MOUNTING POSITION
リアセンターショック取り付け位置
S30021
S30021 x 1
Shock Ball Nut
センターショックボールナット
Shock Ball Nut
センターショックボールナット
S30011
S30005
S30005
C20024
Graphite Top Plate
グラファイトトッププレート
C20022
C10025
Top Plate Post, 26mm
トッププレートポスト（26mm）

BODY POST AND TIRE INSTALLATION
7
BAG 5
34
ボディーマウントとタイヤの 取り付 け方 法
14
35
S30018 x 8
Body Clips
ボディピン
Open Bag 5
袋5を開く
BODY POST
ボディーマウント
TIRES INSTALLATION
タイヤの 取り付 け
S30018
S30012 x 2
M3x8mm Roundhead Screw
ボタンビスM3ｘ8mm
B10001 x 4
Bearing 1/8 x 5/16, Flanged
フランジ付ベアリング1/8x5/16インチ
S30006 x 4
M3x8mm Flathead Screw
皿ビスM3×8mm
S30002
S30002 x 2
M3 Locknut
M3ナイロンナット
B10001
B10001
S30001
MOVE FREELY
!
DON’T OVER TIGHTEN THE M3 LOCKNUT.
ENSURE THE FRONT WHEEL TURN FREELY.
軽く動くように
M3ナイロンナットの締めすぎに注意してください。
フロントタイヤが軽く回るかを確認してください。
!
TIRES ARE NOT INCLUDED
タイヤは別売です。
S30006
S30006
S30012
S30002 x 2
M3 Locknut
M3ナイロンナット S30018
S30001 x 8
M2.5x8mm Cap Head Screw
キャップビスM2.5ｘ8mm
S30019 x 8
King Pin Shim, M3.2x0.4
キングピンシム（0.4mm）
C20018
Graphite Front Bumper
グラファイトフロントバンパー

MOTOR AND ELECTRIC ITEMS
8
BAG 5
33
モーターとメカ類
15
Open Bag 5
袋5を開く
S30006 x 1
M3x8mm Flathead Screw
皿ビスM3×8mm
S30002 x 1
M3 Locknut
M3ナイロンナット
LIPO BATTERY CONFIGURATION (A)
BATTERY
(NOT INCLUDED)
MOTOR (NOT INCLUDED)
RECEIVER
(NOT INCLUDED)
SPEED CONTROLLER
(NOT INCLUDED)
S30004 x 2
M3x5x0.5 Spacer
3ｘ5ｘ0.5mmスペーサー
S30012 x2
M3x8mm Roundhead Screw
ボタンビスM3ｘ8mm INSTALL MOTOR BY 3X8mm
ROUNDHEAD SCREWS AND
M3X0.5mm SPACERS.
NOTE
注意
S30006
S30002
C20005 x 1
Graphite Battery Stopper
グラファイトバッテリーガイド
バッテリー（別売）
受信機(別売）
スピードコントローラー(別売)
モーター(別売）
M3ｘ8mmボタンビスと
M3X0.5mmスペーサーを使って
モーターを取り付けてください。
LiPoバッテリーの搭載方法（A)
INSTALL BATTERY STOPPER
WHEN PUT DIFFERENCE SIZE
BATTERY ON FORWARD OR
BACKWARD POSITION
バッテリーを前方の位置で
使用する際には
バッテリーストッパ ー を
取り付けてください。
DOUBLE TAPE
(NOT INCLUDED)
両面テープ(別売）
LIPO BATTERY CONFIGURATION (B)
LiPoバッテリーの搭載方法（B)
Backward
後方
Forward
前方

PARTS LIST
パーツリスト
Parts Number Package Descriptions Compontent
Number Compontent Descriptions E ftdsjqujpo!)Kbqboftf*Вҁᇟ P10 P12
Qty in
package
210009 Aluminum Rear Chassis Brace Block C10010 Aluminum Rear Chassis Brace Block 䜰䝹䝭䝸䜰䝅䝱䞊䝅䝤䝺䞊䝇䝤䝻䝑䜽 ** 1
210011 Aluminum Axle Height Adjuster C10012 Aluminum Axle Height Adjuster 䜰䝹䝭䜰䜽䝇䝹䝝䜲䝖䜰䝎䝥䝍䞊 ** 2
210021 Aluminum Shock Mount C10023 Aluminum Shock Mount 䜰䝹䝭䝅䝵䝑䜽䝬䜴䞁䝖 *1
210023 Top Plate Post, 26mm, 2 pcs C10025 Top Plate Post, 26mm 䝖䝑䝥䝥䝺䞊䝖䝫䝇䝖䠄㻞㻢㼙㼙䠅 *2
210025 Aluminum Servo Mount, Rapide P10 C10027 Aluminum Servo Mount, Rapide P10 䜰䝹䝭䝃䞊䝪䝬䜴䞁䝖 *2
210027 Rapide P10 Aluminum Right Bulkhead C10029 Rapide P10 Aluminum Right Bulkhead 䝸䜰䝞䝹䜽䝦䝑䝗㻔䠮㻕 *1
210028 Rapide P10 Aluminum Left Bulkhead C10030 Rapide P10 Aluminum Left Bulkhead 䝸䜰䝞䝹䜽䝦䝑䝗㻔䠨㻕 *1
210031 Aluminum Center Damper M3 Nut C10033 Aluminum Center Damper M3 Nut 䜰䝹䝭䝉䞁䝍䞊䝅䝵䝑䜽䝘䝑䝖䠄㻹㻟㻕 *2
220004 Graphite Battery Stopper C20005 Graphite Battery Stopper 䜾䝷䝣䜯䜲䝖䝞䝑䝔䝸䞊䜺䜲䝗 ** 2
220007 Graphite Rear Pod Plate C20008 Graphite Rear Pod Plate 䜾䝷䝣䜯䜲䝖䝸䝲䝤䝺䞊䝇 ** 1
220016 RapideP10 2.5mm Graphite Main Chassis C20017 RapideP10 2.5mm Graphite Main Chassis 䜾䝷䝣䜯䜲䝖䝯䜲䞁䝅䝱䞊䝅 *1
220017 Graphite Front Bumper C20018 Graphite Front Bumper 䜾䝷䝣䜯䜲䝖䝣䝻䞁䝖䝞䞁䝟䞊 *1
220018 Graphite Front Suspension Mount Plate C20019 Graphite Front Suspension Mount Plate 䜾䝷䝣䜯䜲䝖䝣䝻䞁䝖䝃䝇䝨䞁䝅䝵䞁䝬䜴䞁䝖䝥䝺䞊䝖 *1
220019 Graphite Chassis Brace Set C20020 Graphite Chassis Brace, Right 䜾䝷䝣䜯䜲䝖䝅䝱䞊䝅䝤䝺䞊䝇㻔㻾㻕 *1
C20021 Graphite Chassis Brace, Left 䜾䝷䝣䜯䜲䝖䝅䝱䞊䝅䝤䝺䞊䝇㻔㻸㻕 *1
220020 Graphite Shock Mount Plate C20022 Graphite Shock Mount Plate 䜾䝷䝣䜯䜲䝖䝃䝇䝬䜴䞁䝖䝥䝺䞊䝖 *1
220022 Graphite Top Plate C20024 Graphite Top Plate 䜾䝷䝣䜯䜲䝖䝖䝑䝥䝥䝺䞊䝖 *1
220026 Graphite Hinge Pin Brace C20028 Graphite Hinge Pin Brace 䜾䝷䝣䜯䜲䝖䝣䝻䞁䝖䝤䝺䞊䝇 *1
220029 Graphite Lower Pod Plate C20031 Graphite Lower Pod Plate 䜾䝷䝣䜯䜲䝖䝻䜰䝤䝺䞊䝇 *1
220030 Graphite Upper Pod Plate C20032 Graphite Upper Pod Plate 䜾䝷䝣䜯䜲䝖䜰䝑䝟䞊䝤䝺䞊䝇 *1
240024 F/R Body Post Set, Long C40026 F/R Body Post Set, Long 䝪䝕䜱䝬䜴䞁䝖 *1
310002 Aluminum Front Lower Arm Tube S10003 Aluminum Front Lower Arm Tube 䝻䜰䜰䞊䝮䝇䝸䞊䝤 ** 4
310003 Rapide Aluminum Front Bulkhead S10004 Rapide Aluminum Front lower Bulkhead 䜰䝹䝭䝣䝻䞁䝖䝻䜰䝃䝇䝤䝻䝑䜽 ** 1
S10005 Rapide Aluminum Front Upper Bulkhead 䜰䝹䝭䝣䝻䞁䝖䜰䝑䝟䞊䝃䝇䝤䝻䝑䜽 ** 1
310004 Pivot Ball, Front Suspension S10006 Pivot Ball, Front Suspension 䜰䝹䝭䝢䝪䝑䝖䝪䞊䝹 ** 4
310005 Rapide Aluminum Micro Shock Body Set S10007 Rapide Aluminum Micro Shock Body 䝸䜰䝉䞁䝍䞊䝅䝵䝑䜽䝅䝸䞁䝎䞊 ** 1
S10008 Rapide Aluminum Micro Shock Cap 䜰䝹䝭䝉䞁䝍䞊䝅䝵䝑䜽䜻䝱䝑䝥 ** 1
S10009 Rapide Aluminum Micro Spring Adjuster 䜰䝹䝭䝉䞁䝍䞊䝅䝵䝑䜽䝇䝥䝸䞁䜾䜰䝆䝱䝇䝖䝘䝑䝖 ** 1
S10010 Rapide Aluminum Micro Shock Bottom Cap 䜰䝹䝭䝉䞁䝍䞊䝅䝵䝑䜽䜻䝱䝑䝥䝘䝑䝖 ** 1
S10011 Rapide Aluminum Micro Shock Spring Retainer 䝉䞁䝍䞊䝅䝵䝑䜽䝇䝥䝸䞁䜾䝸䝔䞊䝘䞊 ** 1
S40045 M8.5x10.5x1 O-ring 㻻䝸䞁䜾㻌㻔㻹㻤㻚㻡㼤㻝㻜㻚㻡㼤㻝㼙㼙㻕 ** 1
310006 Rapide Shock Ball Nut S30021 Rapide Shock Ball Nut 䝉䞁䝍䞊䝅䝵䝑䜽䝪䞊䝹䝘䝑䝖 ** 2
310007 Side Damper Tube Set S10013 Side Damper Tube Shaft 䝻䞊䝹䝎䞁䝟䞊䝏䝳䞊䝤䝅䝱䝣䝖 ** 2
S40014 Side Damper Tube 䝻䞊䝹䝎䞁䝟䞊䝏䝳䞊䝤 ** 2
S30015 M3x8mm Set Screw 䜲䝰䝛䝆㻌㻹㻟䡔㻤㼙㼙 ** 2
310024 Aluminum 5mm Pivot Ball S10035 Aluminum 5mm Pivot Ball 䜰䝹䝭㻡㼙㼙䝢䝪䝑䝖䝪䞊䝹 ** 5
310026 Aluminum 4.3x12.7mm Ballstud S10037 Aluminum 4.3x12.7mm Ballstud භゅ✰௜㻌䝻䝑䝗䜶䞁䝗䝪䞊䝹㻌䠄㻠㻚㻟㼤㻝㻞㻚㻣㼙㼙䠅 ** 6
310027 Aluminum 4.3x11.8mm Ballstud S10038 Aluminum 4.3x11.8mm Ballstud භゅ✰௜㻌䝻䝑䝗䜶䞁䝗䝪䞊䝹㻌䠄㻠㻚㻟㼤㻝㻝㻚㻤㼙㼙䠅 ** 6
310028 Aluminum Caster Spacer Set S10039 Aluminum Caster Spacer. 0.8mm 䜻䝱䝇䝍䞊䝇䝨䞊䝃䞊䠄㻜㻚㻤㼙㼙䠅 ** 2
S10040 Aluminum Caster Spacer. 1.2mm 䜻䝱䝇䝍䞊䝇䝨䞊䝃䞊䠄㻝㻚㻞㼙㼙䠅 ** 2
310031 Aluminum Height Adjust Spacer, 0.5mm S10043 Aluminum Height Adjust Spacer, 0.5mm 䝣䝻䞁䝖䝃䝇䝤䝻䝑䜽䝇䝨䞊䝃䞊䠄㻜㻚㻡㼙㼙䠅 ** 4
310032 Aluminum Height Adjust Spacer, 1.0mm S10044 Aluminum Height Adjust Spacer, 1.0mm 䝣䝻䞁䝖䝃䝇䝤䝻䝑䜽䝇䝨䞊䝃䞊䠄㻝㻚㻜㼙㼙䠅 ** 4
310038 Aluminum Side Spring Retainer S10012 Aluminum Side Spring Retainer 䜰䝹䝭䝻䞊䝹䝇䝥䝸䞁䜾䝩䝹䝎䞊 ** 2
310039 Rapide Micro Shock Set S10007 Rapide Aluminum Micro Shock Body 䝸䜰䝉䞁䝍䞊䝅䝵䝑䜽䝅䝸䞁䝎䞊 ** 1
S10008 Rapide Aluminum Micro Shock Cap 䜰䝹䝭䝉䞁䝍䞊䝅䝵䝑䜽䜻䝱䝑䝥 ** 1
S10009 Rapide Aluminum Micro Spring Adjuster 䜰䝹䝭䝉䞁䝍䞊䝅䝵䝑䜽䝇䝥䝸䞁䜾䜰䝆䝱䝇䝖䝘䝑䝖 ** 1
S10010 Rapide Aluminum Micro Shock Bottom Cap 䜰䝹䝭䝉䞁䝍䞊䝅䝵䝑䜽䜻䝱䝑䝥䝘䝑䝖 ** 1
S10011 Rapide Aluminum Micro Shock Spring Retainer 䝉䞁䝍䞊䝅䝵䝑䜽䝇䝥䝸䞁䜾䝸䝔䞊䝘䞊 ** 1
S40045 M8x10x1 O-ring 㻻䝸䞁䜾㻌㻔㻹㻤㻚㻡㼤㻝㻜㻚㻡㼤㻝㼙㼙㻕 ** 1
S30021 Rapide Shock Ball Nut 䝉䞁䝍䞊䝅䝵䝑䜽䝪䞊䝹䝘䝑䝖 ** 1
S40015 Rapide Micro Shock Bottom O-ring Guard 䝸䜰䝉䞁䝍䞊䝅䝵䝑䜽䝪䝖䝮㻻䝸䞁䜾䜺䞊䝗 ** 1
S40016 Rapide Micro Shock POM Pistion (2 Holes) 㻞ಶ✰䝢䝇䝖䞁 ** 1
S30018 Rapide Micro Shock Shaft 䝸䜰䝉䞁䝍䞊䝅䝵䝑䜽䝅䝱䝣䝖 ** 1
S40019 Rapide Micro Shock Top Connector 䝸䜰䝉䞁䝍䞊䝅䝵䝑䜽䝖䝑䝥䝁䝛䜽䝍䞊 ** 1
S40020 Rapide Shock Body Oil Sealer Cap 䝅䝸䝁䞁䝎䜲䝲䝣䝷䝮 ** 1
S40046 M2x6x1 O-ring 㻻䝸䞁䜾㻌㻔㻹㻞㼤㻢㼤㻝㼙㼙㻕 ** 1
S30022 Center Damper Spring (Medium) 䝉䞁䝍䞊䝅䝵䝑䜽㻌䝇䝥䝸䞁䜾㻌㻔䝭䝕䜱䜰䝮㻕 ** 1
S30014 M3x3mm Set Screw 䜲䝰䝛䝆㻌㻹㻟䡔㻟㼙㼙 ** 1
S30017 M1.5 E-Clip 㻝㻚㻡㻌㻱䝸䞁䜾 ** 2
S40041 Plastic Ball Cup, Long 䝻䝑䝗䜶䞁䝗 ** 1
310047 Aluminum 30mm Turnbuckle S10063 Aluminum 30mm Turnbuckle 䜰䝹䝭䝍䞊䞁䝞䝑䜽䝹㻌㻟㻜㼙㼙 ** 2
310048 Aluminum 16mm Turnbuckle S10064 Aluminum 16mm Turnbuckle 䜰䝹䝭䝍䞊䞁䝞䝑䜽䝹㻌㻟㻜㼙㼙 2
310049 Aluminum 4.3x10mm Ballstud S10065 Aluminum 4.3x10mm Ballstud භゅ✰௜㻌䝻䝑䝗䜶䞁䝗䝪䞊䝹㻌䠄㻠㻚㻟㼤㻝㻜㼙㼙䠅 *6
310050 Aluminum Height Adjust Spacer, 2.0mm S10066 Aluminum Height Adjust Spacer, 2.0mm 䝣䝻䞁䝖䝃䝇䝤䝻䝑䜽䝇䝨䞊䝃䞊䠄㻞㻚㻜㼙㼙䠅 *4
310051 Steering Mount S10067 Steering Mount 䝇䝔䜰䝸䞁䜾䝬䜴䞁䝖 *1
310052 Steering Arm S10068 Steering Arm 䝇䝔䜰䝸䞁䜾䜰䞊䝮 *1
330014 Front Springs (Medium), 0.50mm x 4.5 coils S30025 Front Springs (Medium) 䝣䝻䞁䝖䝇䝥䝸䞁䜾㻌㻔䝭䝕䜱䜰䝮㻕 ** 2
330016 Front Axle (Spring Steel) S30027 Front Axle (Spring Steel) 䝣䝻䞁䝖䜰䜽䝇䝹 ** 2
330017 2mm Upper Hinge Pin S30028 2mm Upper Hinge Pin 䝠䞁䝆䝢䞁 ** 2
330018 M3x15 Turnbuckle (Spring Steel) S30029 M3x15 Turnbuckle (Spring Steel) 䝍䞊䞁䝞䝑䜽䝹䚷㻝㻡㼙㼙 ** 2
330019 Kingpin S30030 Kingpin 䜻䞁䜾㻌䝢䞁 ** 2
330022 Side Spring (Hard), 0.5mm x 5.25coils (Pink) S30033 Side Spring (Hard) 䝸䜰䝃䜲䝗䝇䝥䝸䞁䜾㻌㻔䝝䞊䝗㻕 ** 2
330053 Steering Bearing Nut S30069 Steering Bearing Nut 䝇䝔䜰䝸䞁䜾䝧䜰䝸䞁䜾䝘䝑䝖 *2
330054 Steering Rack (Steel) S30070 Steering Rack (Steel) 䝇䝔䜰䝸䞁䜾䝷䝑䜽䠄䝇䝔䜱䞊䝹䠅 *1
340001 Pivot Brace / Pod Link Set S40001 Pivot Brace (bottom) 䝉䞁䝍䞊䝢䝪䝑䝖䝤䝺䞊䝇ᮏయ ** 1
Pivot Brace (cover) 䝉䞁䝍䞊䝢䝪䝑䝖䝤䝺䞊䝇䜹䝞䞊 ** 1
S40002 Pod Link 䝃䜲䝗䝸䞁䜽 ** 2
340008 Rapide Micro Shock Maintance Kit S40015 Rapide Micro Shock Bottom O-ring Guard 䝸䜰䝉䞁䝍䞊䝅䝵䝑䜽䝪䝖䝮㻻䝸䞁䜾䜺䞊䝗 ** 1
S30018 Rapide Micro Shock Shaft 䝸䜰䝉䞁䝍䞊䝅䝵䝑䜽䝅䝱䝣䝖 ** 1
S40019 Rapide Micro Shock Top Connector 䝸䜰䝉䞁䝍䞊䝅䝵䝑䜽䝖䝑䝥䝁䝛䜽䝍䞊 ** 1
S40020 Rapide Shock Body Oil Sealer Cap 䝅䝸䝁䞁䝎䜲䝲䝣䝷䝮 ** 1
S40046 M2x6x1 O-ring 㻻䝸䞁䜾㻌㻔㻹㻞㼤㻢㼤㻝㼙㼙㻕 ** 1
340009 Rapide Shock Body Oil Sealer Cap S40020 Rapide Shock Body Oil Sealer Cap 䝅䝸䝁䞁䝎䜲䝲䝣䝷䝮 ** 2
340010 M2x6x1 O-ring S40046 M2x6x1 O-ring 㻻䝸䞁䜾㻌㻔㻹㻞㼤㻢㼤㻝㼙㼙㻕 ** 5
340029 Plastic Ball Cup, Long S40041 Plastic Ball Cup, Long 䝻䝑䝗䜶䞁䝗 ** 4
340030 Plastic Ball Cup Set, Short S40042 Plastic Ball Cup, Short 䝻䝑䝗䜶䞁䝗㻌㻔䝅䝵䞊䝖䝍䜲䝥㻕 ** 1
340033 Front Lower Arm S40047 Front Lower Arm 䝻䜰䜰䞊䝮 ** 2
340034 Upper Arm / Front Upper Arm Eyelet S40048 Upper Arm 䜰䝑䝟䞊䜰䞊䝮 ** 2
S40049 Front Upper Arm Eyelet 䜰䜲䝺䝑䝖 ** 2
340035 Front Upper Arm Caster Block S40050 Front Upper Arm Caster Block 䜻䝱䝇䝍䞊䝤䝻䝑䜽 ** 2
340036 Steering Knuckle Set S40051 Steering Knuckle, Left 䝇䝔䜰䝸䞁䜾䝤䝻䝑䜽㻔㻸㻕 ** 1
S40052 Steering Knuckle, Right 䝇䝔䜰䝸䞁䜾䝤䝻䝑䜽㼹 ** 1
340040 Rapide Micro Shock Pistion Set S40016 Rapide Micro Shock POM Pistion (2 Holes) 㻞ಶ✰䝢䝇䝖䞁 ** 1
S40017 Rapide Micro Shock POM Pistion (3 Holes) 㻟ಶ✰䝢䝇䝖䞁 ** 1
340041 M8x10x1 O-ring S40045 M8x10x1 O-ring 㻻䝸䞁䜾㻌㻔㻹㻤㼤㻝㻜㼤㻝㼙㼙㻕 ** 5
410011 Rear Axle Collar Set T10011 0.5mm Axle Collar 䜰䜽䝇䝹䜹䝷䞊 *2
T10012 2.5mm Axle Collar 䜰䜽䝇䝹䜹䝷䞊 *2
410013 Aluminum Thrust Washer T10014 Aluminum Thrust Washer 䜰䝹䝭䝇䝷䝇䝖䝽䝑䝅䝱䞊 *1
410014 Rapide P10 Differential Carbon Rear Axle Set T10015 Rapide P10 Differential Carbon Rear Axle Set 䜾䝷䝣䜯䜲䝖䝸䜰䜰䜽䝇䝹 *1
410015 Rapide P10 Aluminum Differential Hub T10016 Rapide P10 Aluminum Differential Hub 䜰䝹䝭䝩䜲䝹䝝䝤䠄䠮䠅 *1
410016 Rapide P10 Aluminum Wheel Hub, Left T10017 Rapide P10 Aluminum Wheel Hub, Left 䜰䝹䝭䝩䜲䝹䝝䝤䠄䠨䠅 *1
430008 D-Drive Ring T30008 D-Drive Ring 䝕䝣䝸䞁䜾 ** 2
430012 5mm Belleville Washer T30013 5mm Belleville Washer 㻡㼙㼙䝇䝥䝸䞁䜾䝽䝑䝅䝱䞊 *2
440009 Xenon 64 Pitch 93T Spur Gear T40009 Xenon 64 Pitch 93T Spur Gear 䠒䠐䝢䝑䝏㻥㻟䠰䝇䝟䞊䜼䝲 *1
510004 M4 Aluminum Locknut (Red) S30003 M4 Aluminum Locknut (Red) 䠐䡉䡉䜰䝹䝭䝻䝑䜽䝘䝑䝖㻌㻔䝺䝑䝗㻕 *5
510024 Aluminum Spacer 3x5.5x2mm, Red S10032 Aluminum Spacer 3x5.5x2mm, Red 䜰䝹䝭䝇䝨䞊䝃䞊㻌㻟㼤㻡㻌㻡㼤㻞㼙㼙䠄㉥㻕 *10
530002 M2.5x8mm Cap Head Screw S30001 M2.5x8mm Cap Head Screw 䜻䝱䝑䝥䝡䝇㻌㻹㻞㻚㻡䡔㻤㼙㼙 ** 10
530003 M3 Locknut S30002 M3 Locknut 㻹㻟䝘䜲䝻䞁䝘䝑䝖 ** 10
530005 M3x5x0 5 Spacer S30004 M3x5x0 5 Spacer 㻟䡔㻡䡔㻜㻡㼙㼙䝇䝨
䞊
䝃
䞊**
10
16
Description (Japanese)
商品名(日本語)
品番
（最初にREを付けてください） パッケージ名 パーツコード 商品名 数量

740004 INSTRUCTION MANUAL VER 1.01
