Roche Rapide P10 User manual

740011 INSTRUCTION MANUAL VER 1.01

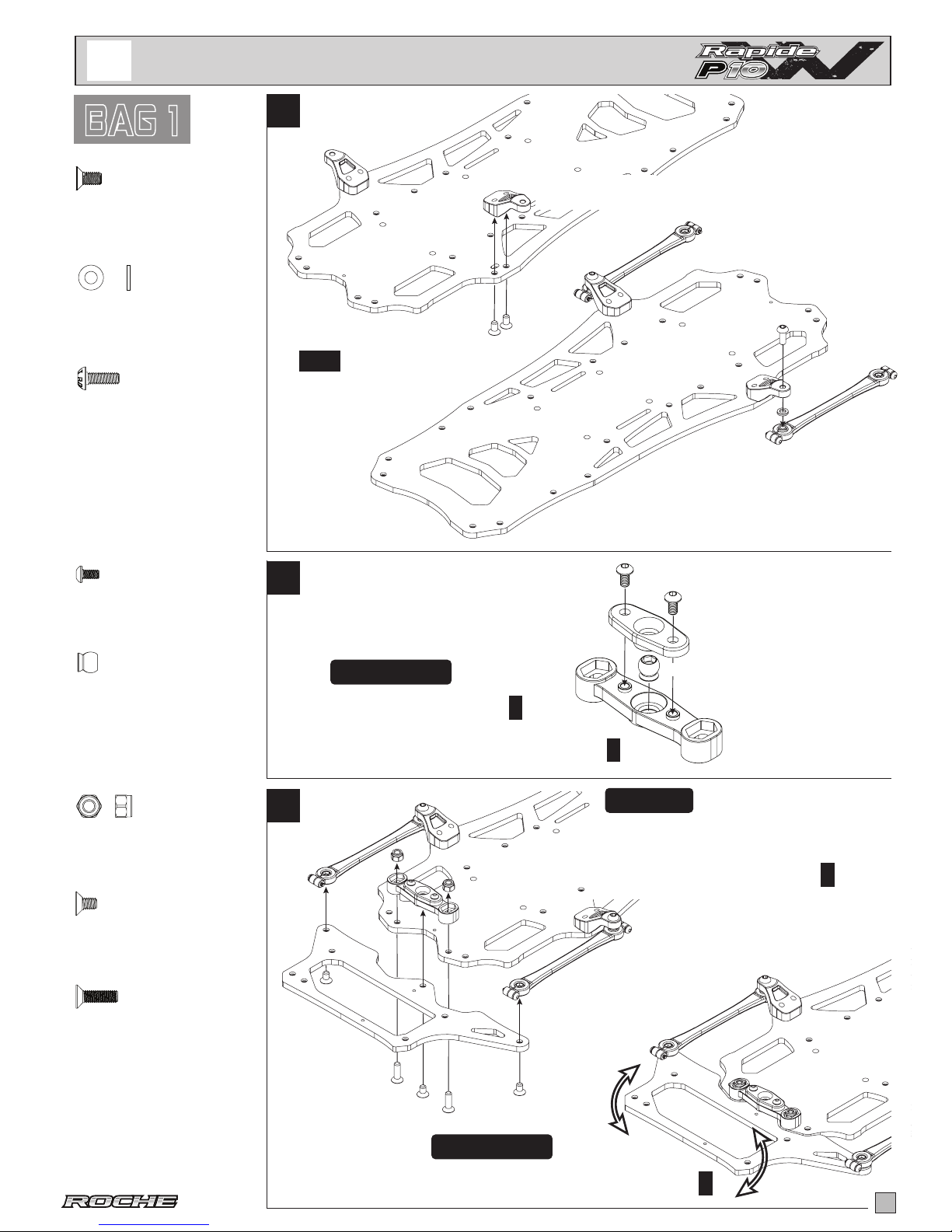

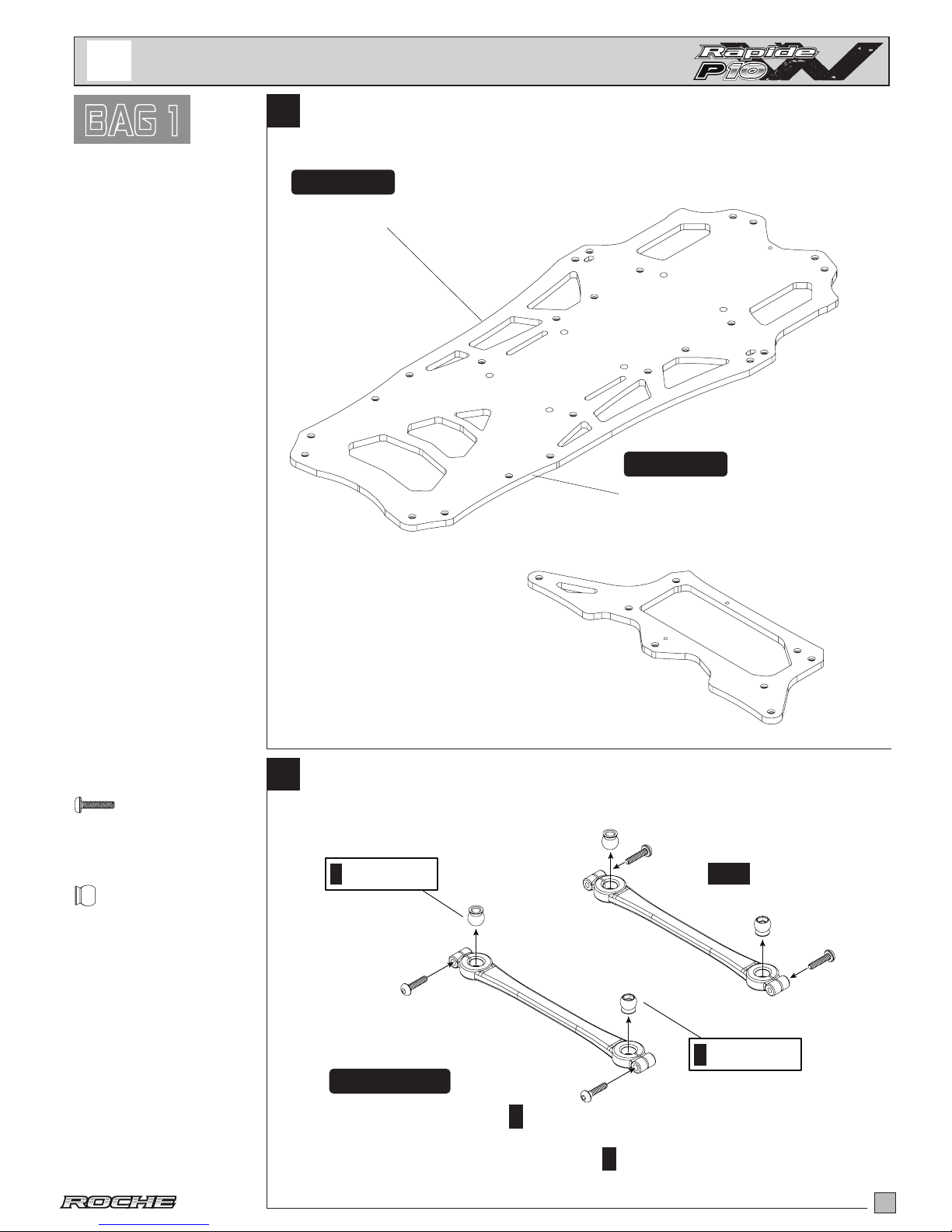

CHASSIS PREPARATION
1
BAG 1
OPEN BAG 1
袋1を開く
1
2
シャーシの 準 備
1
CA GLUe
SANDPAPER
APPLY CA GLUE ON ALL THE EDGE OF GRAPHITE PARTS
USE SANDPAPER TO SAND SMOOTH THE EDGES
SEAL THE EDGES OF GRAPHITE PARTS FOR PROTECTION
C20085
Rapide P10W 3.0mm Graphite Main Chassis
グラファイトメインシャーシ
C20094
Rapide P10W 3.0mm Graphite Lower Pod Plate
グラファイトロアブレース
MOVE FREELY
!
DON’T OVER TIGHTEN THE SCREWS
ENSURE PIVOT BALLS FREE AND SMOOTH MOVEMENT
PIVOT POD LINKS AND PIVOT BRACE
S10035 x 4
Aluminum 5mm Pivot Ball
アルミ5mmピボットボール
S30009 x 4
M2x8mm Roundhead Screw
ボタンビスM2ｘ8mm
グラファイトパーツ保護の為、切断面をシールします。
サンドペーパーを使って角を丸めてください
サンドペーパー
瞬間接着剤
全てのグラファイトパーツの切断面に瞬間接着剤を流してください
ピボットサイドリンクとピボットブレース
軽く動くように
ビスの締め過ぎ注意
確実に遊びが無く
軽く動 くよ う に 調 整 し て くだ さ い 。
!
S40002
Pod Link
サイドリンク
X2
S10035
S30009 S10035
S30009
!
NOTE DIRECTION
向きに注意
!
NOTE DIRECTION
向きに注意

S30007
S30047
S30002
S30007
S30047
S30005
S30005
REAR SUSPENSION+
2
BAG 1
3
4
リアサスペンション
2
S30005 x 4
M3x6mm Flathead Screw
皿ビスM3×6mm
5
S30010 x 2
M2.5x4mm Roundhead Screw
ボタンビス M2.5ｘ4mm
S10035 x 1
Aluminum 5mm Pivot Ball
アルミ5mmピボットボール
S30002 x 2
M3 Locknut
M3ナイロンナット
S30007 x 2
M3x10mm Flathead Screw
皿ビスM3×10mm
OPEN BAG 1
袋1を開く
X2 BUILD L/R SIDES
左右のサイドリンクの組み立て
ENSURE THE LOWER POD PLATE ROTATE FREELY
ロアブレースが遊びが 無く軽く 動 くよ う に 調 整 し て くだ さ い 。
MOVE FREELY
軽く動くように
!
S40105
Pod Link Mount, Right
ポッドリンクマウント（Ｒ）
S40104
Pod Link Mount, Left
ポッドリンクマウント（Ｌ）
H10037 x 2
M3x5.5x1.0 Spacer
3ｘ5.5ｘ1.0mmスペーサー
S30012 x 2
M3x8mm Roundhead Screw
ボタンビスM3ｘ8mm H10037
S30012
H30047 x 3
M3x5mm Flathead Screw
皿ビスM3×5mm
S40001
Pivot Brace (bottom)
センターピボットブレース本体
S40001
Pivot Brace (cover)
センターピボットブレースカバー
S30010
S30010
PIVOT BRACE
センターピボットブレース
MOVE FREELY
!
DON’T OVER TIGHTEN THE SCREWS
ENSURE PIVOT BALLS FREE AND SMOOTH MOVEMENT
軽く動くように
ビスの締め過ぎに注意してください。
ピボットボールが遊びがなく、かつ軽く 動 くよ う に 調 整 し て く だ さ い 。
!
S10035
NOTE
SLOWLY TIGHTEN EACH SCREWS.
ENSURE THE LOWER POD PLATE ROTATE FREELY
締め過ぎに注意してゆっくりビスを締めてください。
ロアブレースが遊びが 無く軽く動 くよ う に 調 整
してくだ さ い 。
注意
!

REAR SUSPENSION+
2
BAG 1
6
リアサスペンション
3
S30005 x 5
M3x6mm Flathead Screw
皿ビスM3×6mm
7
C20088
Graphite Chassis Brace, Left
グラファイトシャーシブレース(L)
C10097 x 1
Aluminum Rear Bulkhead Post
トッププレートポスト（29.5mm）
S10083 x 2
Aluminum 4.3x12.7mm Ballstud
六角穴付ロッドエンドボール（4.3x12.7mm）
S30005 x 6
M3x6mm Flathead Screw
皿ビスM3×6mm
S10083
OPEN BAG 1
袋1を開く
C10097
C10100
Aluminum Left Bulkhead
リアバルクヘッド(Ｌ)
C10099
Aluminum Right Bulkhead
リアバルクヘッド(Ｒ)
S30005
S30005
S30005
S30005
C10033 x 2
Aluminum Center Damper M3 Nut
アル ミセ ンター ショックナット（ M 3 )
C10072
Aluminum Rear Chassis Brace Block
アルミリアシャーシブレースブロック
S30005
S30005
S30005
S30005
C20089
Graphite Chassis Brace, Right
グラファイトシャーシブレース(R)
C10033
X2 BUILD L/R SIDES
左右のサイドリンクの組み立て

S30011
S30011
REAR SUSPENSION+
2
BAG 1
8
リアサスペンション
4
S30011 x 6
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
9
S10083 x 1
Aluminum 4.3x12.7mm Ballstud
六角穴付ロッドエンドボール（4.3x12.7mm）
S10084 x 2
Aluminum 4.3x11.8mm Ballstud
六角穴付ロッドエンドボール（4.3x11.8mm）
X2
OPEN BAG 1
袋1を開く
BUILD L/R SIDES
ロールダンパーの取り付け
MICRO SHOCK PARTS
リアセンターショックパーツ
S40016
S30018
S30017
S10007
S10009
S40045
M8.5x10.5x1 O-ring
Oリング(M8.5x10.5x1mm)
OIL
FILL SMALL AMOUNT OF
SHOCK OIL ONTO THE O-RING.
少量のダンパーオイルを
Oリングに 塗ってください。
S40046
S40015
S10010
OIL
FILL SMALL AMOUNT OF
SHOCK OIL ONTO THE SHAFT.
少量のダンパーオイルを
シャフト に 塗 ってくだ さ い 。
INSERT THE O-RING INTO THE GROOVE.
Oリングを溝に入れてください。
MOVE THE SHAFT UP
AND DOWN SLOWLY
TO REMOVE ALL AIR
BUBBLES.
800
EXTEND THE SHOCK
SHAFT COMPLETELY.
FILL THE SHOCK OIL
INTO SHOCK BODY.
ショックシャフトを
全て伸ばしてから
ダンパーオイルをシリンダー
一杯になるまで入れてください。
SHOCK OIL
CST
(NOT INCLUDED )別売
ショックシャフトを
ゆっくり上下 に動 かし
ダンパーオイル内の
気泡を抜いてください。
S10083
C20095
Graphite Upper Pod Plate
グラファイトアッパーブレース
S10032
Alum Spacer 3x5.5x2mm, Red
S10084
S30011
C20092
Alum Center Shock Plate
サスマウントプレート
H10037 x 2
Aluminum Spacer 3x5.5x1mm, Red
3ｘ5.5ｘ1mmスペーサー
H10037
S10007 x 2
Aluminum Micro Shock Body
リアセ ンタ ー ショック シリン ダ ー
S40016 x 2
Micro Shock POM Piston (2 Holes)
2個穴ピストン
S30018 x 2
Micro Shock Shaft
リアセ ンタ ー ショック シャ フト
S30017 x 4
M1.5 E-Clip
1.5Eリング
S40046 x 2
M2x6x1 O-ring
Oリング(M2x6x1mm)
S10009 x 2
Aluminum Micro Spring Adjuster
アルミセンターショックスプリングアジャストナット
S40015 x 2
Micro Shock Bottom O-ring Guard
リアセ ンタ ー ショック ボト ム O リング ガ ード
S40020
WHEN INSTALLING
OIL SEALER CAP ONTO
SHOCK BODY, EXCESS
OIL WILL LEAK OUT
FROM THE FILLED
SHOCK BODY.
ショックキャップを取り付ける際 に
余分なダンパーオイルが
シリンダーから溢れてきます。
S40144
S10085

REAR SUSPENSION+
2
BAG 1
10
リアサスペンション
5
11
S40144 x 4
4.3x13mm Plastic Ball Cup
ロッドエンド(4.3x13mm)
OPEN BAG 1
袋1を開く
S40020 x 2
Shock Body Oil Sealer Cap
シリコンダイヤフラム
S10011 x 2
Alum Micro Shock Spring Retainer
センターショックスプリングリテーナー
S10010 x 2
Aluminum Micro Shock Bottom Cap
アルミセンターショックキャップナット
S30014
M3x3mm Set Screw
イモネジM3ｘ3mm
S10085 x 2
Aluminum Micro Shock Cap
アルミセンターショックキャップ
Part No.
S30022 (Medium), 1.1mm x 8.25coils ミディアム
S30023 (Med. Hard), 1.1mm x 7.25coils ミディアム. ハード
Center Damper Spings センターショック スプリング
S30022
S40144
X2 BUILD L/R SIDES
左右のサイドリンクの組み立て
S30011 x 4
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
C20084
Graphite Rear Pod Plate
グラファイトリヤブレース
S30011
S30011

REAR SUSPENSION+
2
BAG 1
12
リアサスペンション
6
X2
OPEN BAG 1
袋1を開く
BUILD L/R SIDES
ロールダンパーの取り付け
S30011
C10012
INFORMATION
DOWNLOAD
ダウンロード
+0.25mm
0mm
+1.5mm
+1.25mm OPTION
#210032
OPTION
#210032
KIT
#210011
KIT
#210011
LONG WHEELBASE
ロングホイールベース
SHORT WHEELBASE
ショートホイールベース

HIGH
高い

LOW
低い

FORWARD/BACKWARD
前方/後方 (+/-1mm)
+1.00mm
+0.50mm
OPTION
#210033
OPTION
#210033
RAPIDE P12/P10 IS ADJUSTABLE MAIN SHAFT POSITION TO FORWARD/BACKWARD (+/-1mm),
AND THE HEIGHT OF MAIN SHAFT +/-1.5mm BY DIFFERENCE ORIENTATION OF ADJUSTER.
アルミアクスルハイトアダプターは上下で1.5mmオフセット、前後で1.0mmオフセットしております。
車高やホイールベースを調整できます。
S30011 x 4
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
C10012 x 2
Aluminum Axle Height Adjuster
アルミアクスルハイトアダプター
INTIAL POSITION
初期設定

T10025
Dierential Carbon Rear Axle Set
グラファイトリアアクスル
S30031
B10002
T10017
Alum Wheel Hub, Left
アルミホイルハブ（Ｌ）
THE AXLE MUST HAS A SMALL AMOUNT OF SIDE PLAY.
ENSURE THE SHAFT IS ROTATE FREELY.
NOTE
注意
アルミホイルハブ（L)を取り付ける際には横方向に若干の遊び（0.2mm程度)を作ってください。
!
APPROX. 0.2mm
T10023
14
7
S30031 x 1
M3x10mm Cap Head Screw
キャップビスM3ｘ10mm
T30013 x 2
5mm Belleville Washer
5mmスプリングワッシャー
B10004 x 16
1/8" Di Balls
1/8インチデフボール
B10003 x 2
Bearing, 3/8 x 1/4
ベアリング3/8x1/4インチ
T10014 x 1
Aluminum Thrust Washer
ス ラストコ ー ン
BAG 2
B10002 x 2
Bearing, 3/8 x 1/4, Flanged
フランジ付ベアリング3/8x1/4インチ
OPEN BAG 2
袋2を開く
BALL DIFFERENTIAL
3
ボールデフの組み立て
T10023 x 1
Axle Collar, 2.0mm
アクス ル カラ ー
13
B10002 x 1
Bearing, 3/8 x 1/4, Flanged
フランジ付ベアリング3/8x1/4インチ
S30003 x 1
M4 Aluminum Locknut (Red)
４ｍｍアルミロックナット(レッド)
BALL DIFFERENTIAL
ボールデフの組み立て
リアアクスル が 軽く回るの を 確 認してくださ い 。
T40027
Xenon 64 Pitch 96T Spur Gear
６４ピッチ96Ｔスパーギヤ
T10026
Aluminum Dierential Hub
アルミホイルハブ（Ｒ）
T30008
D-Drive Ring
デフリング
B10004
T10014
T30013
S30003
B10007
B10003
THIS NUT IS ADJUST THE TENSION OF REAR DIFFERENTIAL.
TIGHTEN THE NUT GENTLY UNTIL THE DIFFERENTIAL DOESN’T SLIP UNDER POWER,
BUT THE DIFF BALLS AND DRIVE RING MAY DAMAGE IF OVER TIGHTEN THE NUT.
NOTE
注意
!
DIFF GREASE
デフグリス
NOTE ORIENTATION
Dカットの位置を合わせてください
MOVE FREELY
軽く動くように
!
Belleville Washer
スプリングワッシャー
ナットでボールデフの利き具合を調整します。
確認しながらボールデフが滑らなくなる所までナットを閉めこんでください。
ナットを締めすぎると部品が壊れる可能性があるので注意してください。
B10003
B10007 x 1
5x11x4.5mm Thrust Bearing
5x11x4.5mmスラストベアリング
Thrust Bearing
スラストベアリング
5.0mm 5.2mm
T10011
Axle Collar, 0.5mm
アクス ル カラ ー

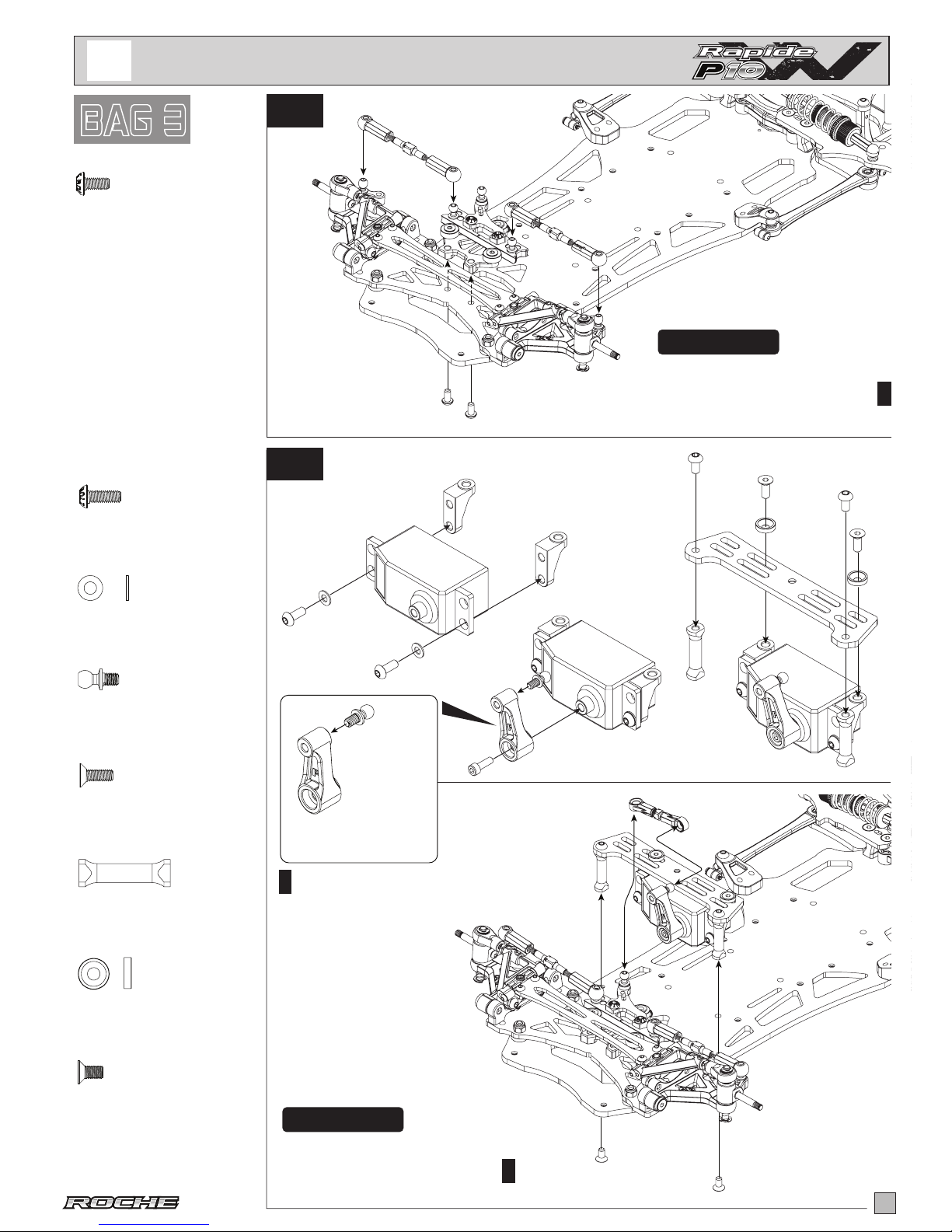

FRONT SUSPENSION+
4
BAG 3

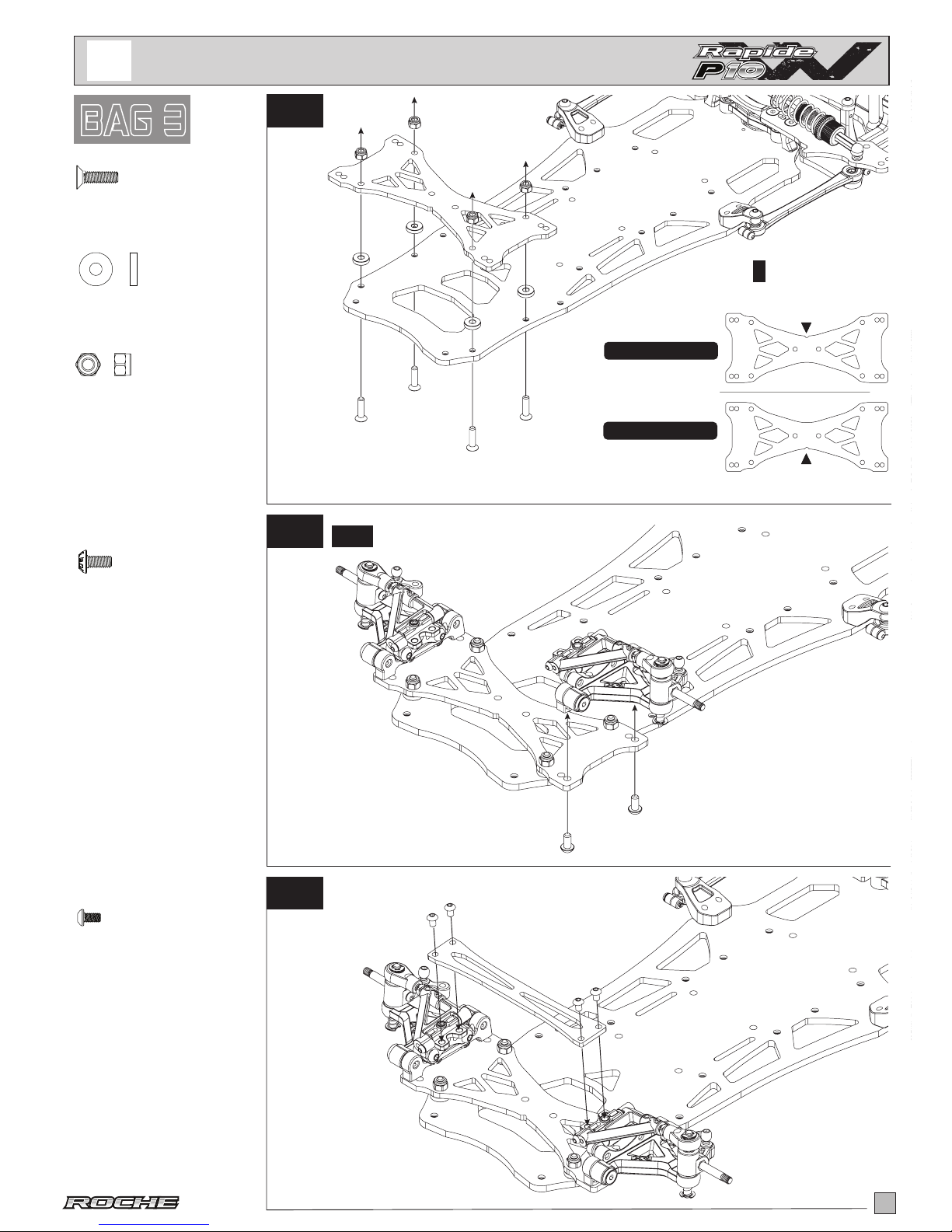

Open Bag 3
袋3を開く
15
16
フロントサスペンション
8
S30027 x 2
Front Axle (Spring Steel)
フ ロントアクス ル
S30010 x 2
M2.5x4mm Roundhead Screw
ボタンビス M2.5ｘ4mm
S30027
S10084
S30010
S40051
Steering Knuckle, Left
ステアリングブロック(L)
S40052
Steering Knuckle, Right
ステアリングブロック(R)
17
S30029 x 2
M3x15 Turnbuckle (Spring Steel)
ターンバックル 15mm
S10006 x 4
Pivot Ball, Front Suspension
アルミピボットボール
S30029
S10006
S40049
Front Upper Arm Eyelet
アイレット
S40048
Upper Arm
アッパーアーム
X2
X2
!
NOTE PIVOT BALL DIRECTION
アルミピボットボールの向きに注意
3.1mm
DOWN DOWN
LEFTRIGHT
18
S10006
S40047
Front Lower Arm
ロアアーム
REAR
リア
FRONT
フロント
S30012 x 4
M3x8mm Roundhead Screw
ボタンビスM3ｘ8mm
S10004
Aluminum Front lower Bulkhead
アルミフロントロアサスブロック
S10005
Aluminum Front Upper Bulkhead
アルミフロントアッパーサスブロック
LONG WHEELBASE
ロングホイールベース
SHORT WHEELBASE
ショートホイールベース

!
WHEELBASE ADJUSTABLE
ホイールベースの調整（フロント側）
BUILD L/R SIDES
左右を組み立てます
BUILD L/R SIDES
左右を組み立てます
WHEELBASE IS ADJUSTABLE BY DIFFERENT
ORIENTATION OF FRONT LOWER BULKHEAD
!
NOTE DIRECTION
向きに注意
!
NOTE DIRECTION
向きに注意
!
NOTE DIRECTION
向きに注意
X2 BUILD L/R SIDES
左右の組み立てます
X2 BUILD L/R SIDES
左右の組み立てます
S30012
(右) (左)
LEFTRIGHT
(右) (左)
フロントロアバルクヘッドの向きで
ホイールベースの調整が行えます。
S10084 x 2
Aluminum 4.3x11.8mm Ballstud
六角穴付ロッドエンドボール（4.3x11.8mm）
S10033
S10033 x 2
M2.5x5x0.5mm Spacer
2.5ｘ5ｘ0.5mmスペーサー

FRONT SUSPENSION+
4
BAG 3
19
20
フロントサスペンション
9
S30030 x 2
Kingpin
キングピン
S30025 x 2
Front Springs (Medium)
フロ ントスプリング  (ミディアム )
X2
21
BUILD L/R SIDES
左右を組み立てます
X2 BUILD L/R SIDES
左右を組み立てます
X2 BUILD L/R SIDES
左右を組み立てます
S30016 x 4
M2.5 E-Clip
キングピン用Eリング
S30019 x 10
King Pin Shim, M3.2x0.4
キングピンシム（0.4mm）
Part No.
S30024 Soft (0.45mm x 4.5 coils) ソフト
S30025 Medium (0.5mm x 4.5 coils) ミディアム
S30026 Hard (0.55mm x 5.25coils) ハード
Front Spring フロントスプリング
S30012 x 4
M3x8mm Roundhead Screw
ボタンビスM3ｘ8mm
S10134
S10134
H30048
H30048
S30012
S30012
S10146 / S10147
Alum Front Upper Arm
Caster Block (Left / Right)
キャスターブロック
10
5
0
UPPER ARM REACTIVE CASTER BLOCK SETTING
5 DEGREE REACTIVE CASTER IS THE BASIC SETUP
INCREASE ANGLE WILL GIVE MORE ENTRY STEERING, LESS MID-CORNER STEERING.
LESS ANGLE WILL MAKE MORE CONSISTANT THROUGH THE CORNER.
S30030
S30025
S30016
Open Bag 3
袋3を開く
S30019
S30019
S30016
可 変キャスターブロックのセッティング
標準セッティングは５°を使用してください。
１０°を使用しますとステアリングの初期反応は良くなりますが,後半曲がりにくくなります。
０ °を 使 用しますとより自然 な 曲 がり方をします。
MOVE FREELY
軽く動くように
ENSURE KINGPIN SMOOTH MOVEMENT.
!
キングピンが軽く動くか 確認してください。
S10134 x 4
Aluminum Front Lower Arm Tube
ロアアームスリーブ
H30048 x 4
M3x12mm Flathead Screw
皿ビスM3×12mm
S30028 x 2
2mm Upper Hinge Pin
ヒンジピン
S10039 x 2
Aluminum Caster Spacer. 0.8mm
キャスタースペーサー（0.8mm）
S30008 x 2
M2x4mm Roundhead Screw
ボタンヘッドビスM2ｘ4mm
S10040 x 2
Aluminum Caster Spacer. 1.2mm
キャスタースペーサー（1.2mm）
H30059
M3x2.5mm Set Screw
イモネジM3ｘ2.5mm
S10040
S10039
S30008
S30028
MOVE FREELY
軽く動くように
ENSURE UPPER ARM SMOOTH MOVEMENT.
!
アッパーアームがスムースに動くか確認してください。

FRONT SUSPENSION+
4
BAG 3
22
23
フロントサスペンション
10
24
X2 BUILD L/R SIDES
左右を組み立てます
Open Bag 3
袋3を開く
H30048 x 4
M3x12mm Flathead Screw
皿ビスM3×12mm
S10066 x 4
Alum Height Adjust Spacer, 2.0mm
フロントサスブロックスペーサー（2.0mm）
S30002 x 4
M3 Locknut
M3ナイロンナット
S10066
H30048
S10066
H30048
S30002
REAR
リア
!
LONG WHEELBASE
ロングホイールベース
SHORT WHEELBASE
ショートホイールベース

+/-1.5mm
FRONT
フロント
向きに注意
!
NOTE DIRECTION
S30011 x 4
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
S30011
S30010 x 4
M2.5x4mm Roundhead Screw
ボタンビス M2.5ｘ4mm
C20093
P10W Graphite Front Top Brace
グラファイトフロントブレース
S30010

5
BAG 3
25
26
11
Open Bag 3
袋3を開く

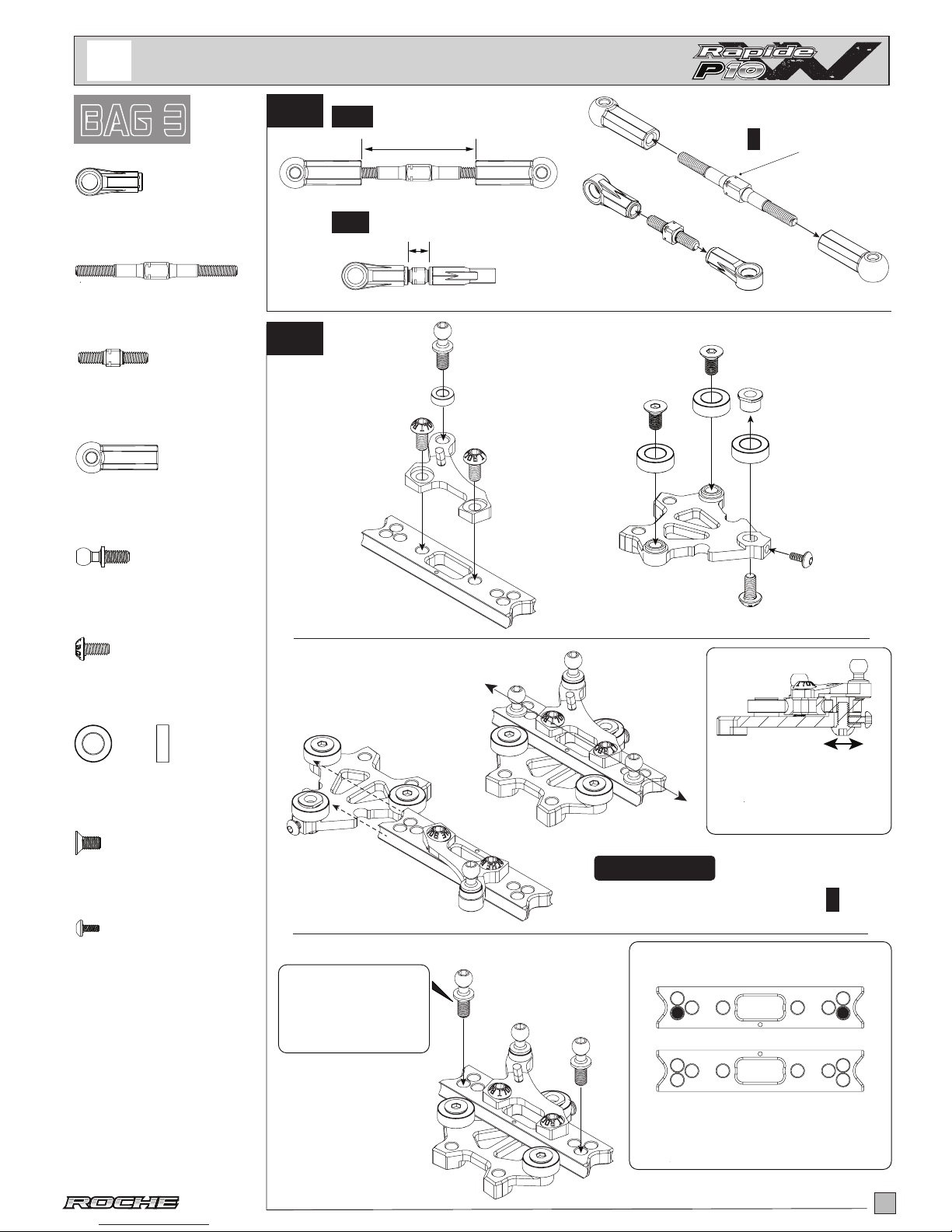

X2 BUILD TWO TURNBUCKLES
ステアリングロッド1組の組み立て
27.5mm
!
NOTE DIRECTION
向きに注意
S10143
5mm
S40101
S40041
S10064
X 1 BUILD ONE TURNBUCKLE
サーボリンケージを一つ作ってください。
S40041 x 2
Plastic Ball Cup, Long
ロ ッド エ ンド
S10143 x 2
Aluminum 39mm Turnbuckle
アルミターンバックル39mm
S30011 x 3
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
B10006 x 3
Bearing 5x9x3mm
ベアリング5x9x3mm
S30005 x 2
M3x6mm Flathead Screw
皿ビスM3×6mm
S30008 x 1
M2x4mm Roundhead Screw
ボタンヘッドビスM2ｘ4mm
S10064 x 1
Aluminum 16mm Turnbuckle
アルミターンバックル16mm
ACKERMAN ADJUSTMENT
アッカー マンの 調整
S30011
MOVE FREELY
軽く動くように
ENSURE STEERING RACK MOVE FREELY.
!
ステアリングラックがスムーズに動くか確認してください。
S30077
Steering Rack (7075 Aluminum)
アルミステアリングラック
S10068
Steering Arm
ステアリングアーム
S30011
S10083 S30005
B10006 B10006
S30011
S30008
ADJUST THE BEARING POSITION
TO ACHIEVE FREE STEERING RACK
SLIDING.
ステアリングラックの 固 定 用ベアリング位 置
をガタ無い位置に調整してください。
S10083
S10083
DIFFERENCE DIRECTION OF STEERING RACK TO
ADJUST THE ACKERMAN.
ステアリングラックの 向 きを 変えてアッカー マン の 調 整 出 来ます。
PUT THE SHIMS TO ADJUST
THE HORIZONTAL ANGLE
OF STEERING LINKAGES.
S30069
Steering Bearing Nut
ステアリングベアリングナット
シムを入れてステアリングリンケージ
の角度を調整してください。
STEERING INSTALLATION
ステアリングマウントの搭載方法
S40101 x 4
4.3x16mm Plastic Ball Cup
ロッドエンド(4.3X16mm)
S10083 x 3
Aluminum 4.3x12.7mm Ballstud
六角穴付ロッドエンドボール（4.3x12.7mm）
S10032
Alum Spacer 3x5.5x2mm, Red

5
BAG 3
27
28
12
Open Bag 3
袋3を開く
S30011 x 4
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
STEERING INSTALLATION
ステアリングマウントの搭載方法
MOVE FREELY
軽く動くように
ENSURE BALL CUPS MOVE FREELY ONCE
SNAPPED ON TO THE BALLSTUD.
!
ロッドエンドをロッドエンドボールに取り付けた際に
軽く動 くか 確 認してくだ さい 。
SERVO INSTALLATION
サーボの搭載方法
!
SERVO AND SCREW ARE NOT INCLUDED
サーボ及びサーボセイバー用取り付けビスは付属していません。
S30012
S30004
S30005 x 2
M3x6mm Flathead Screw
皿ビスM3×6mm
S30004 x 2
M3x5x0.5 Spacer
3ｘ5ｘ0.5mmスペーサー
S30012 x2
M3x8mm Roundhead Screw
ボタンビスM3ｘ8mm
S10133 x 1
Aluminum 4.3x10mm Ballstud
六角穴付ロッドエンドボール（4.3x10mm）
C10047
Aluminum Servo Mount
アルミサーボマウント
S10133
= FUTABA
F
= SANWA/KO
SS10102
S10103
S30011
S30011
S30006 x 2
M3x8mm Flathead Screw
皿ビスM3×8mm
S30006
S30005
S30005
MOVE FREELY
軽く動くように
ENSURE BALL CUPS MOVE FREELY ONCE
SNAPPED ON TO THE BALLSTUD.
!
ロッドエンドをロッドエンドボールに取り付けた際に
軽く動 くか 確 認してくだ さい 。
C10096 x 2
Aluminum Servo Post, 22mm
トッププレートポスト（22mm）
H10038 x 2
Alum M3 Countersunk Washer, Red
M3皿ワッシャー（赤）
H10038
C10096

6
BAG 4
29
13
Open Bag 4
袋4を開く
SHOCK ASSEMBLY
ダンパーの組み立て
S30123
MOVE FREELY
軽く動くように
O-RING INSERT INTO THE GROOVE
! 溝にOリングを入れてください
MOVE THE SHAFT UP
AND DOWN SLOWLY
TO REMOVE ALL AIR
BUBBLES.
ショックシャフトを
ゆっくり上下 に動 かし
ダンパーオイル内の
気泡を抜いてください。
TIGHTEH THE CAP AND
CLEAN OFF ANY EXCESS
OIL ON SHOCK.
キ ャ ッ プ を 締 め 、溢 れ て き た
オイルを 除 去します
63mm
SHOCK LENGTH
ダンパー長
Part No.
S30123 Shock Spring (2.5), SOFT ダンパースプリング（２．５）, ソフト
S30124 Shock Spring (2.6), MED.SOFT ダンパースプリング（２．６）, ミディアム ソフト
S30125 Shock Spring (2.7), MED ダンパースプリング（２．７） ミディアム
20mm DVS-V2 Damper Spring
OIL
オイル
450
EXTEND THE SHOCK
SHAFT COMPLETELY.
FILL THE SHOCK OIL
INTO SHOCK BODY.
ショックシャフトを
全て伸ばしてから
ダンパーオイルをシリンダー
一杯になるまで入れてください。
SHOCK OIL
CST
S30118
H10043
S10116
S40126
S10032
S10109
S10110
S10111
S10115
S40127
S10114
S10112
S40120
S10114
S40101
S40119
H10043 x 2
M2 E-Clip
M2Ｅリング
S30118 x 1
DVS-V2 Shock Shaft (3x25mm)
ダンパーシャフト(3x25mm)
S10116 x 1
DVS-V2 Shock POM Piston (3 Holes)
３穴ダンパーピストン
S40127 x 1
Silicone Shock O-ring
ダンパー用シリコンOリング
S40126 x 1
13 x 1.5 O-ring
Oリング(M13x1.5mm)
S10115 x 1
DVS-V2 Shock O-ring Insert
Ｏリングスペーサー
S10145
Aluminum Spring Retainer, Black
70-75ダンパープラパーツセット
S10114 x 1
DVS-V2 Shock Bottom O-ring Guard
リアセ ンタ ー ショック ボト ム O リング ガ ード
S40120 x 1
DVS-V2 Oil Sealer Cap
ダンパー用ダイアフラム
S40101 x 1
4.3x16mm Plastic Ball Cup
ロッドエンド(4.3X16mm)

6
BAG 4
30
14
Open Bag 4
袋4を開く

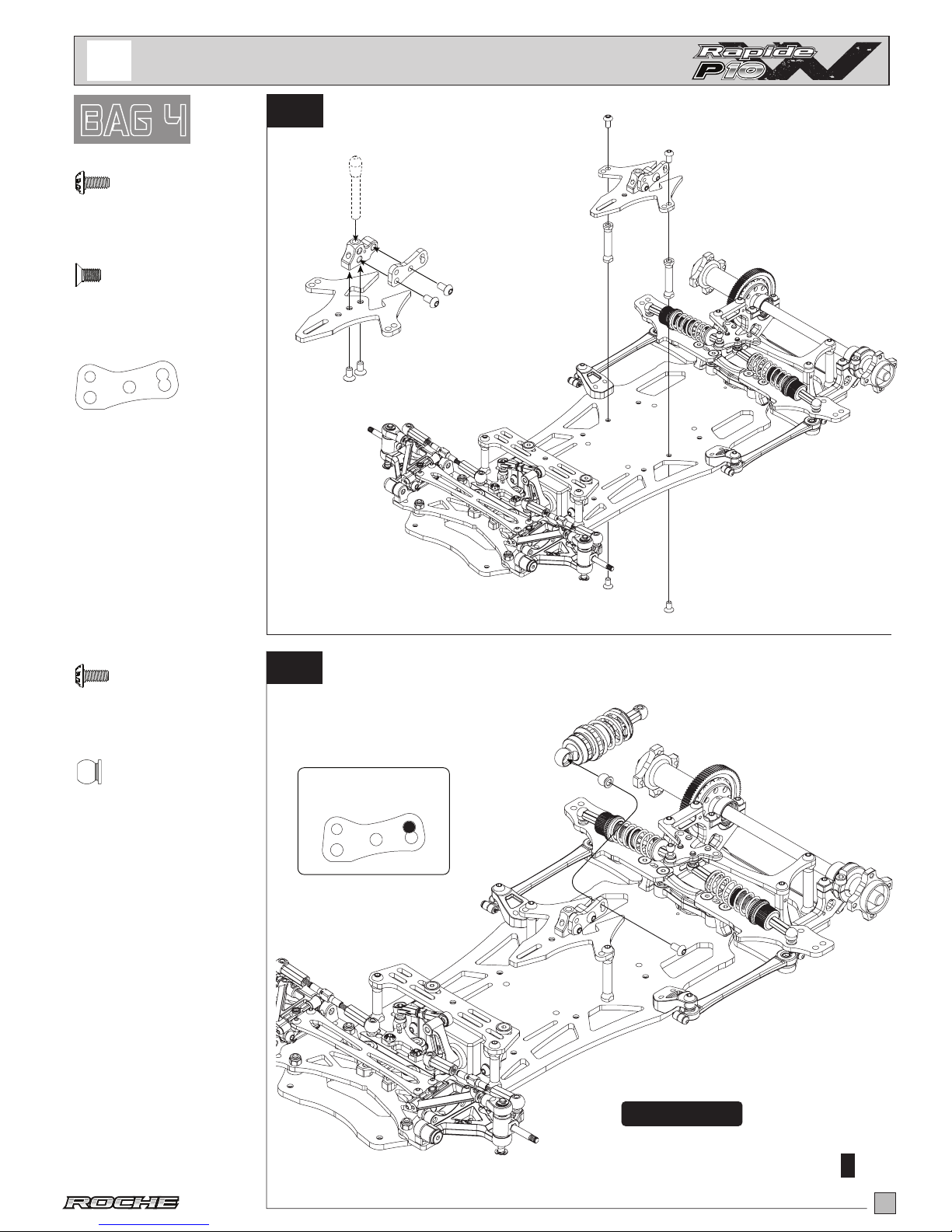

SHOCK INSTALLATION
リアセ ンタ ー ショック 取り付 け 方 法
S30011 x 4
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
S30005 x 4
M3x6mm Flathead Screw
皿ビスM3×6mm
C20090
Graphite Shock Mount Plate
グラファイトサスマウントプレート
S30011 x 1
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
S30005
ANTENNA TUBE (NOT INCLUDED)
アンテナパイプ（別売）
C10025
Top Plate Post, 26mm
トッププレートポスト（26mm）
31 SHOCK INSTALLATION
リアセ ンタ ー ショック取 り付 け 方 法
ALUMINUM SHOCK MOUNT BRACE
ア ルミショックマ ウントブ レ ー ス
S30011
C10023
Aluminum Shock Mount Brace
アルミショックマウントブレース
S30005
C20091
Graphite Top Plate
グラファイトトッププレート
C20090
S30011
S10121 x 1
Aluminum Shock Ball
70-75ダンパーボール
S30011
S10121
MOVE FREELY
軽く動くように
ENSURE BALL CUPS MOVE FREELY ONCE
SNAPPED ON TO THE BALLSTUD.
!
ロッドエンドをロッドエンドボールに取り付けた際に
軽く動 くか 確 認してくだ さい 。
INTIAL POSITION
初期設定

7
BAG 5
32
15
Open Bag 5
袋5を開く
BODY POST AND TIRE INSTALLATION
ボ ディー マウントとタイヤ の 取り付 け 方 法
33 TIRES INSTALLATION
タイヤの 取り付け S30002
B10001
S30001
MOVE FREELY
!
DON’T OVER TIGHTEN THE M3 LOCKNUT.
ENSURE THE FRONT WHEEL TURN FREELY.
軽く動くように
M 3ナイロンナットの 締め すぎに 注 意してください 。
フロ ントタイヤ が 軽く回るかを確認してください。
!
TIRES ARE NOT INCLUDED
タイヤは別売です。
S30018 x 8
Body Clips
ボ ディピ ン
S30012 x 2
M3x8mm Roundhead Screw
ボタンビスM3ｘ8mm
B10001 x 4
Bearing 1/8 x 5/16, Flanged
フランジ付ベアリング1/8x5/16インチ
S30006 x 4
M3x8mm Flathead Screw
皿ビスM3×8mm
S30002 x 2
M3 Locknut
M3ナイロンナット
S30002 x 2
M3 Locknut
M3ナイロンナット
S30001 x 8
M2.5x8mm Cap Head Screw
キャップビスM2.5ｘ8mm
S30019 x 8
King Pin Shim, M3.2x0.4
キングピンシム（0.4mm）
S40016 x 4
M2.5x4 O-ring
Oリング(M2.5x4mm)
S30007 x 2
M3x10mm Flathead Screw
皿ビスM3×10mm
S40016
S40016
S30018
S30018
S30006
S30007
S30012
C40015 x 4
Body Post
ボ ディマウント
QUICK ADJUSTMENT ON BODY FORWARD/BACKWARD
(+/-1.5mm) POSITION BY XENON RACING DESIGN
OFFSET BODY POST.
NOTE
注意
BASIC SETUP
基 本 セ ット
ゼノンレーシング製 オフセットボディーマウントを
使用しているため簡単にボディーを前後(+/-1.5mm)
に 調 整する事 がで きます。
C20086
Rapide P10W Graphite Front Bumper
グラファイトフロントバンパー
BODY POST
ボ ディー マ ウント
S30002

8
BAG 5
34
16
Open Bag 5
袋5を開く
INSTALL MOTOR BY 3X8mm ROUNDHEAD
SCREWS AND M3X0.5mm SPACERS.
NOTE
注意
M3ｘ8mmボタンビスとM3X0.5mmスペーサー
を使ってモーターを取り付けてください。
INSTALL BATTERY STOPPER
WHEN PUT BATTERY ON
FORWARD POSITION
バッテリー を 前 方 の 位 置で
使用する際には
バッテリーストッパ ー を
取り付けてください。
S30004 x 2
M3x5x0.5 Spacer
3ｘ5ｘ0.5mmスペーサー
S30012 x2
M3x8mm Roundhead Screw
ボタンビスM3ｘ8mm
S30005 x 4
M3x6mm Flathead Screw
皿ビスM3×6mm
S30005
C40056 x 2
Battery Holder Set
バッテリーガイド
LIPO BATTERY CONFIGURATION (B) CROSS-CHASSIS ALIGNMENT
CROSS-CHASSIS ALIGNMENT GIVES MORE NEUTRAL HANDLING, LESS STEERING RESPONSE. RECOMMENDED FOR LOW TRACTION SURFACES.
ADJUSTABLE BATTERY POSITION TO CHANGE THE STEERING ENTERING THE CORNER HANDLING.
LiPoバッテリーの搭載方法（B)横置き
バッテリーの横置き搭載方法ではニュートラルなステアリング特性且つマイルドなレスポンスを示します。
グリップの低い路面で推奨します。バッテリーの位置を前後に調整しステアリング特製を変更できます。
LIPO BATTERY CONFIGURATION (A) INLINE ALIGNMENT
INLINE BATTERY ALIGNMENT GIVES MORE CORNER SPEED. RECOMMENDED FOR HIGH TRACTION SURFACES.
LiPoバッテリーの搭載方法（A)縦置き
バッテリーの縦置き搭載方法ではコーナリングスピードを稼げます。グリップ路面の高い路面で推奨します。
Backward
後方
Forward
前方
BATTERY
(NOT INCLUDED)
MOTOR (NOT INCLUDED)
RECEIVER
(NOT INCLUDED)
SPEED CONTROLLER
(NOT INCLUDED)
バッテリー（ 別 売 ）
受信機(別売）
スピードコントローラー(別売)
モーター(別売）
MOTOR AND ELECTRIC ITEMS
モーターとメカ類
(A) (B)
