Roche Rapide P12 EVO User manual

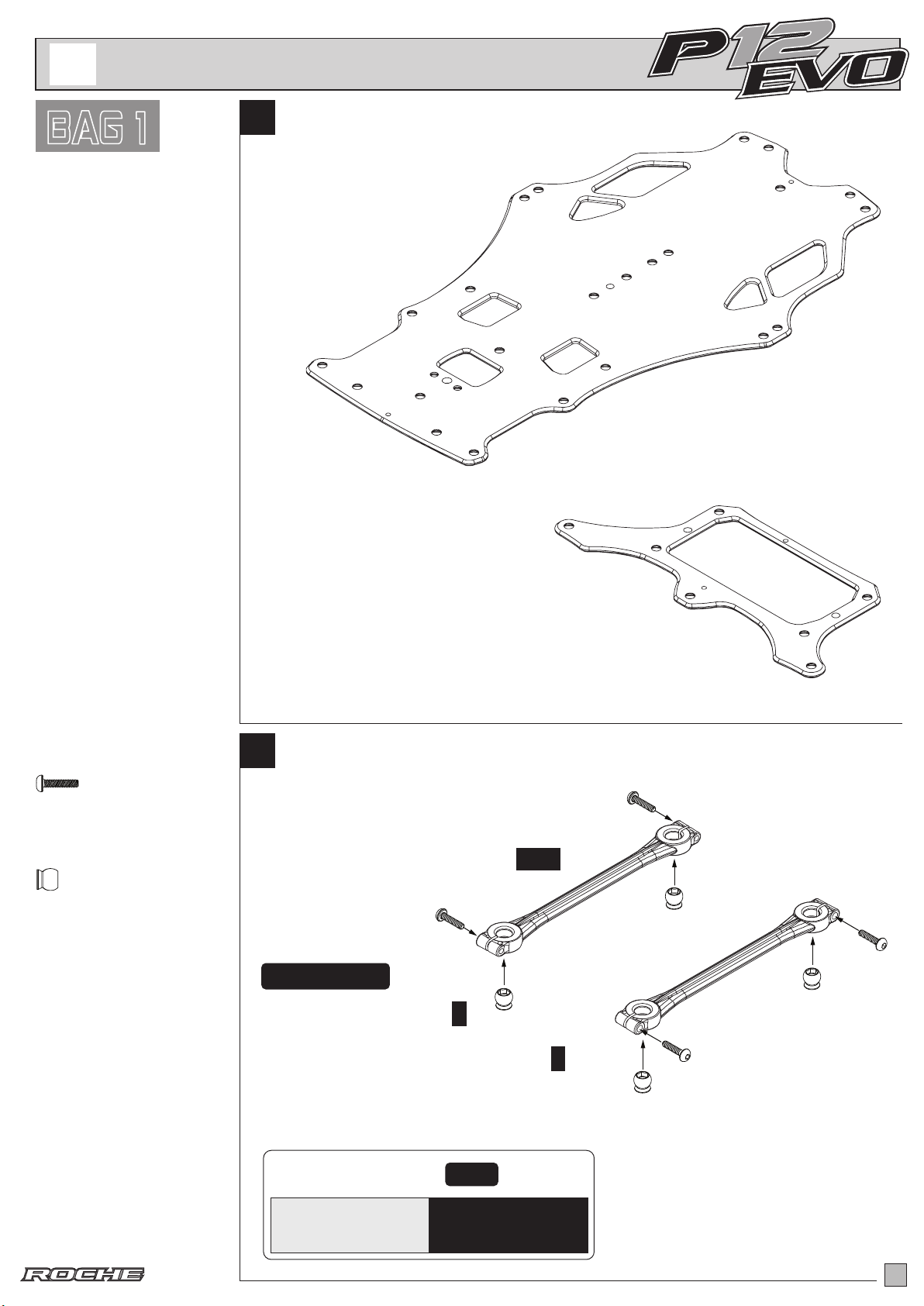

CHASSIS PREPARATION
1
BAG 1
OPEN BAG 1
袋1を開く
1
2
シャーシの 準 備
1
210156
2.0mm Aluminum Main Chassis
7075ジュラルミンメインシャーシ
210157
2.0mm Aluminum Lower Pod
7075アルミロアブレース
PIVOT POD LINKS AND PIVOT BRACE
310177 x 4
Aluminum 5mm Pivot Ball
アルミ5mmピボットボール
530010 x 4
M2x8mm Roundhead Screw
ボタンビスM2ｘ8mm
530010
310177
340155
Pod Link, Short
サイドリンク
X2
ピボットサイドリンクとピボットブレース
MOVE FREELY
!
DON’T OVER TIGHTEN THE SCREWS
ENSURE PIVOT BALLS FREE AND SMOOTH MOVEMENT
軽く動くように
ビスの締め過ぎ注意
確実に遊びが無く
軽く動 くよ う に 調 整 し て くだ さ い 。
!
530010
SIDE LINK
サイドリンク
初期反応は良くなりますが しますとより自 然 な曲 がり方をします
MORE STEERING RESPONSE MORE CONSISTANT CORNER
SHORT LONG
#340156
Pod Link, Long
サイドリンク
OPTION
#340155
Pod Link, Short
サイドリンク

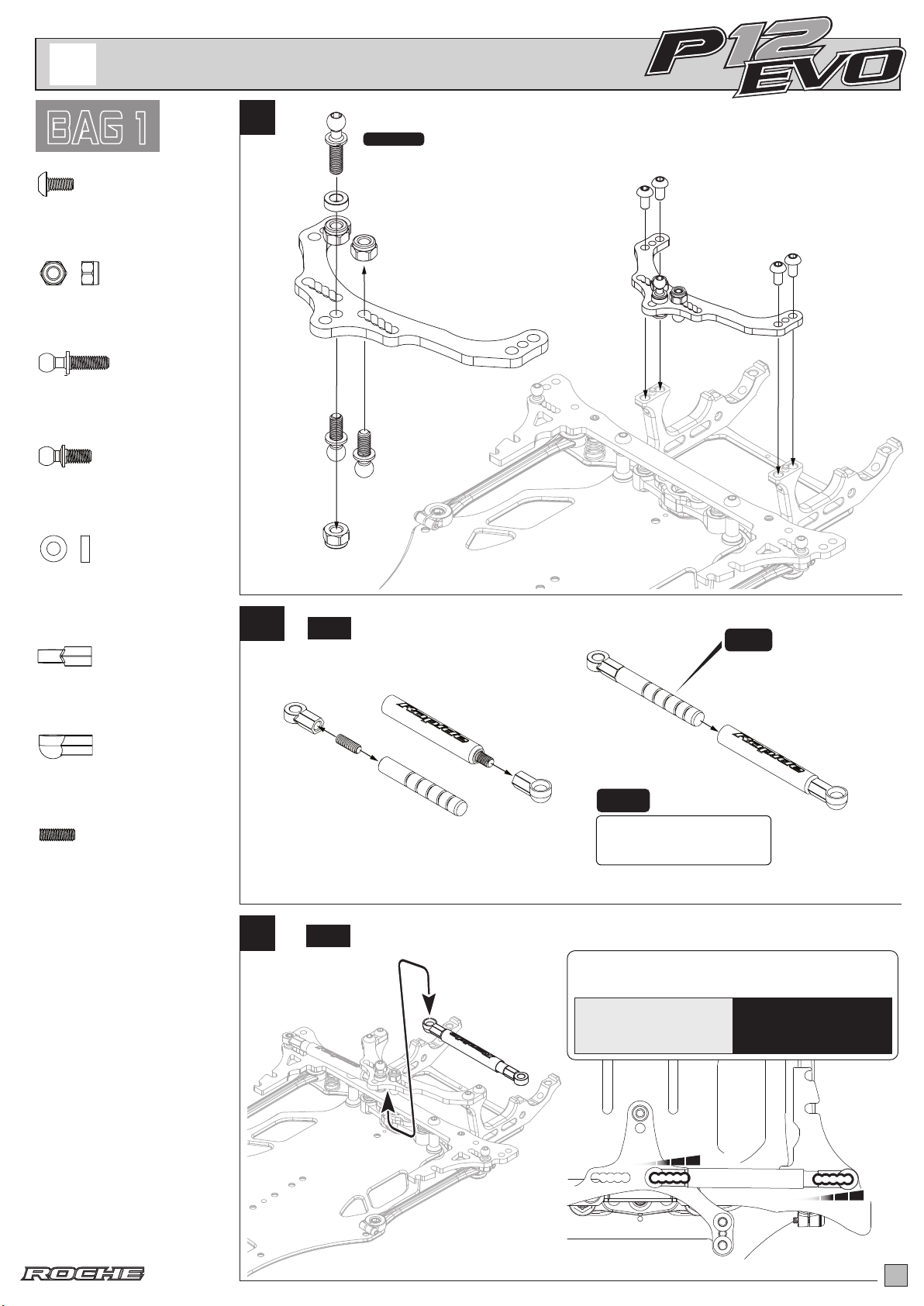

REAR SUSPENSION+
2
BAG 1
3
4
リアサスペンション
2
530039 x 4
M3x5mm Flathead Screw
皿ビスM3×5mm
5
X2 BUILD L/R SIDES
310177 x 1
Aluminum 5mm Pivot Ball
アルミ5mmピボットボール
530039
530008
530008
530039
530003 x 2
M3 Locknut
M3ナイロンナット
PIVOT BRACE
530039 x 1
M3x5mm Flathead Screw
皿ビスM3×5mm
530008 x 2
M3x10mm Flathead Screw
皿ビスM3×10mm
530003
530003
NOTE
SLOWLY TIGHTEN EACH SCREWS.
ENSURE THE LOWER POD PLATE ROTATE FREELY
ENSURE THE LOWER POD PLATE ROTATE FREELY
OPEN BAG 1
袋1を開く
左右のサイドリンクの組み立て
センターピボットブレース
MOVE FREELY
!
DON’T OVER TIGHTEN THE SCREWS
ENSURE PIVOT BALLS FREE AND SMOOTH MOVEMENT
軽く動くように
ビスの締め過ぎに注意してください。
ピボットボールが遊びがなく、かつ軽く動 くよ う に 調 整 し て くだ さ い 。
!
締め過ぎに注意してゆっくりビスを締めてください。
ロアブレースが遊びが 無く軽く動 くよ う に 調 整
してくだ さ い 。
注意
!
ロアブレースが遊びが 無く軽く 動 くよ う に 調 整 し て くだ さ い 。
MOVE FREELY
軽く動くように
!
340154
Pivot Brace (bottom)
センターピボットブレース本体
340154
Pivot Brace (cover)
センターピボットブレースカバー
530052
310177
!
NOTE DIRECTION
向きに注意
BACKWARD 後方
530039
530052 x 2
M2.5x6mm Roundhead Screw
ボタンビス M2.5ｘ6mm

CLICK
2.0mm
SIDE SPRING TENSION ABLE TO
ADJUST BY SET SCREW ON
BOTTOM OR SPRING RETAINER
ON SIDE
リヤサイドスプリングはイモネジ又は
アルミロールスプリングホルダーで調
整出来ます。

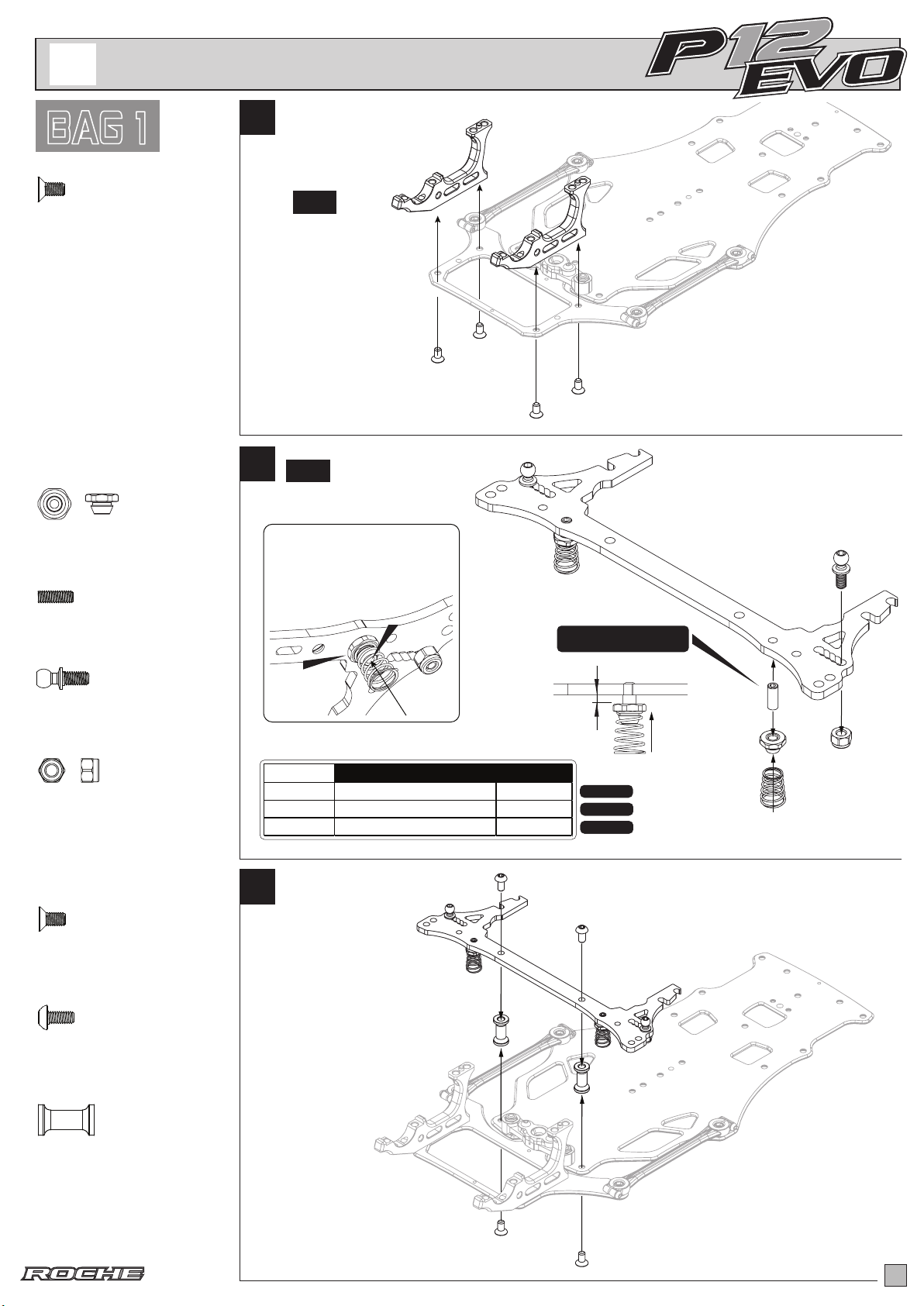

BAG 1
6
7
3
530006 x 4
M3x6mm Flathead Screw
皿ビスM3×6mm
8
210160
Aluminum Motor Mount
リアバルクヘッド
530006
530006
220155
Graphite Chassis Brace
グラファイトシャーシブレース
310129 x 2
Aluminum Side Spring Retainer
アルミロールスプリングホルダー
530016 x 2
M3x8mm Set Screw
イモネジM3ｘ8mm
310066 x 2
Aluminum 4.3x11.7mm Ballstud
六角穴付ロッドエンドボール（4.3x11.7mm）
530003 x 2
M3 Locknut
M3ナイロンナット
530006 x 2
M3x6mm Flathead Screw
皿ビスM3×6mm
THREAD LOCK
530003
310066
OPEN BAG 1
袋1を開く
ネジ止め剤
REAR SUSPENSION+
2
リアサスペンション
CLICK
530016
530012
530006
210048
X2
Part No.
330165 Soft (0.5mm x 6.25coils) ソフト
330166 Medium (0.5mm x 5.75coils) ミディアム
330022 Hard (0.5mm x 5.25coils) ハード
Side Spring リアサイドスプリング
X2 BUILD L/R SIDES
左右のサイドリンクの組み立て
310129
330165
KIT
OPTIONOPTION
OPTIONOPTION
530012 x 2
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
210048 x 2
Aluminum Stando (12.8mm)
70-75ジュラルミンポスト(12.8mm)

MILD
QUICK
SIDE TUBES
ロールダンパーチューブ
初期反応は良くなりますが しますとより自 然 な曲 がり方をします
MORE STEERING RESPONSE MORE CONSISTANT CORNER
SHORT LONG
REAR SUSPENSION+
2
BAG 1
9
10
リアサスペンション
4
530012 x 4
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
11
530016
330179
340030 x 2
Plastic Ball Cup, Short
ロッドエンド(ショートタイプ)
530003 x 3
M3 Locknut
M3ナイロンナット
330179 x 1
4.3x15.8mm Ballstud, Steel
六角穴付ロッドエンドボール（4.3x15.8mm）
310066 x 2
Aluminum 4.3x11.8mm Ballstud
六角穴付ロッドエンドボール（4.3x11.8mm）
310066
530003 530012
220159
Rapide P12-2017 Graphite Upper Pod Plate
グラファイトアッパーブレース
X2
340030 x 2
Plastic Ball Cup, Short
ロッドエンド(ショートタイプ)
530016 x 2
M3x8mm Set Screw
イモネジM3ｘ8mm
340030
340030
310007
Side Damper Tube
ロールダンパーチューブ
310007
Side Damper Tube Shaft
ロールダンパーチューブシャフト
OIL
ADD OIL ON FIVE SLOTS
BASIC SETUP START FROM10K CST
X2
OPEN BAG 1
袋1を開く
BUILD TWO DAMPERS
ロールダンパーの組み立て（同じ物を２本作ります）
BUILD L/R SIDES
ロールダンパーの取り付け
５本の溝にシリコンオイルを
塗布（10,000番を推奨）
LONG ロング
OPTION
#310136
Side Damper Tube Set, Short
ロールダンパーチューブ
GRIP
MILD
510024
510024 x 1
Aluminum Spacer 3x5.5x2mm, Red
3ｘ5.5ｘ2mmスペーサー
530003
530012

REAR SUSPENSION+
2
BAG 1
12
13
リアサスペンション
5
530012
530012
530012
220158
Graphite Rear Pod Plate
グラファイトリヤブレース
X2
210011 x 2
Aluminum Axle Height Adjuster
アルミアクスルハイトアダプター
210011
OPEN BAG 1
袋1を開く
BUILD L/R SIDES
左 右を 取り付けます
+0.25mm
0mm
+1.5mm
+1.25mm OPTION
#210032
OPTION
#210032
#210011
LONG WHEELBASE
ロングホイールベース SHORT WHEELBASE
ショートホイールベース

HIGH
高い

LOW
低い

FORWARD/BACKWARD
前方/後方 (+/-1mm)
+1.00mm
+0.50mm
KIT
#210033
#210033
RAPIDE P12/P10 IS ADJUSTABLE MAIN SHAFT POSITION TO FORWARD/BACKWARD (+/-1mm),
AND THE HEIGHT OF MAIN SHAFT +/-1.5mm BY DIFFERENCE ORIENTATION OF ADJUSTER.
アルミアクスルハイトアダプターは上下で1.5mmオフセット、前後で1.0mmオフセットしております。
車高やホイールベースを調整できます。
OPTION
530012 x 4
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
530012 x 4
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
OPTION
#210011
KIT

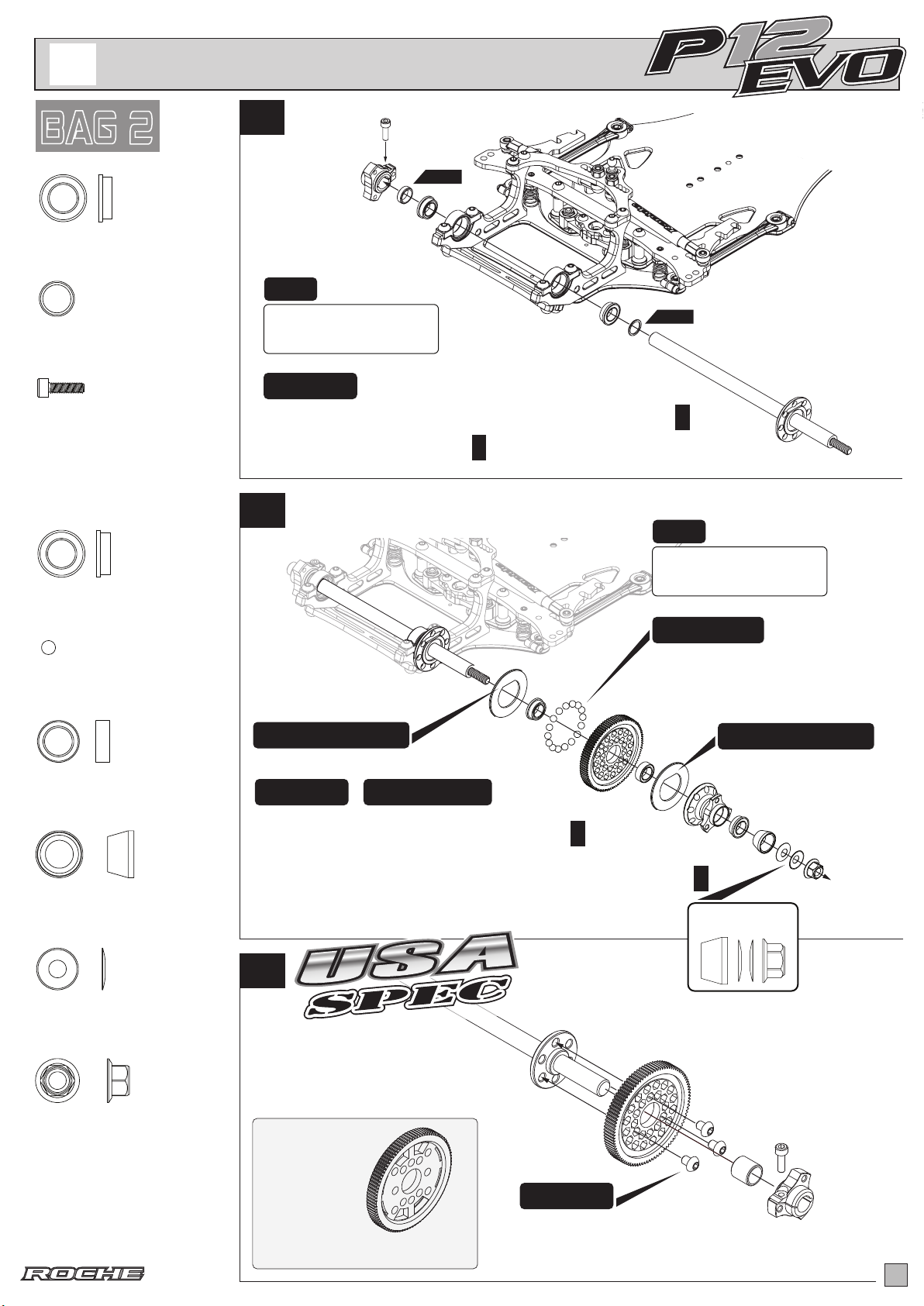

INITIAL SETTING
初期設定

64 Pitch Spur Gear
64ピッチスパーギヤ
410027
Aluminum Dierential Hub
アルミホイルハブ（Ｒ）
430008
D-Drive Ring
デフリング
610002
610004
410004
430006
510004
610002
610003
DIFF GREASE
デフグリス
NOTE ORIENTATION
Dカットの位置を合わせてください NOTE ORIENTATION
Dカットの位置を合わせてください
15
6
530002 x 1
M2.5x8mm Cap Head Screw
キャップビスM2.5ｘ8mm
430006 x 2
4mm Belleville Washer
4mmスプリングワッシャー
610004 x 16
1/8" Di Balls
1/8インチデフボール
610003 x 1
Bearing, 3/8 x 1/4
ベアリング3/8x1/4インチ
410004 x 1
Thrust Cone
スラストコ ー ン
BAG 2
610002 x 2
Bearing, 3/8 x 1/4, Flanged
フランジ付ベアリング3/8x1/4インチ
OPEN BAG 2
袋2を開く
410007
Dierential Carbon Rear Axle Set
グラファイトリアアクスル
THE AXLE MUST HAS A SMALL AMOUNT (APPROX 0.2mm) OF SIDE PLAY.
ENSURE THE SHAFT IS ROTATE FREELY.
BALL DIFFERENTIAL
3
ボールデフの組み立て
530002
610002
410011
410028
Aluminum Wheel Hub, Left
アルミホイルハブ（Ｌ）
NOTE
注意
14
610002 x 2
Bearing, 3/8 x 1/4, Flanged
フランジ付ベアリング3/8x1/4インチ
510004 x 1
M4 Aluminum Locknut (Red)
４ｍｍアルミロックナット(レッド)
THIS NUT IS ADJUST THE TENSION OF REAR DIFFERENTIAL.
TIGHTEN THE NUT GENTLY UNTIL THE DIFFERENTIAL DOESN’T SLIP UNDER POWER,
BUT THE DIFF BALLS AND DRIVE RING MAY DAMAGE IF OVER TIGHTEN THE NUT.
NOTE
注意
!
MOVE FREELY
軽く動くように
!
BALL DIFFERENTIAL
ボールデフの組み立て
アルミホイルハブ（L)を取り付ける際には横方向に若干の遊び（0.2mm程度)を作ってください。
リアアクスル が 軽 く回 る のを 確 認してくださ い 。
!
!
ナットでボールデフの利き具合を調整します。
確認しながらボールデフが滑らなくなる所までナットを閉めこんでください。
ナットを締めすぎると部品が壊れる可能性があるので注意してください。
410011 x 1
0.5/2.5mm Axle Collar
0.5/2.5mmアクスルカラー
OPTION
#410022
Rear Axle Collar Set (1.0/2.0mm)
アクスルカラー(1.0/2.0mm)
NOTE
注意
INSTALLATION
2.5mm
410011
0.5mm
OPTION
#620005
1/8" Ceramic Di Balls, 16 pcs
1/8セラミックインチデフボール
410028
Aluminum Wheel Hub, Left
アルミホイルハブ（Ｌ）
410032
Rapide P12 Carbon Rear Solid Axle Set
RAPIDEP12スプールグラファイトリヤアクスル
Belleville Washer
スプリングワッシャー
M3x4mm screws maybe change to
M3x6mm subject to dierence spur gear
15
RAPIDE P12 EVO US SPEC #151013
SPUR GEARS
Touring car spur gear or pan car spur gear
is compatible

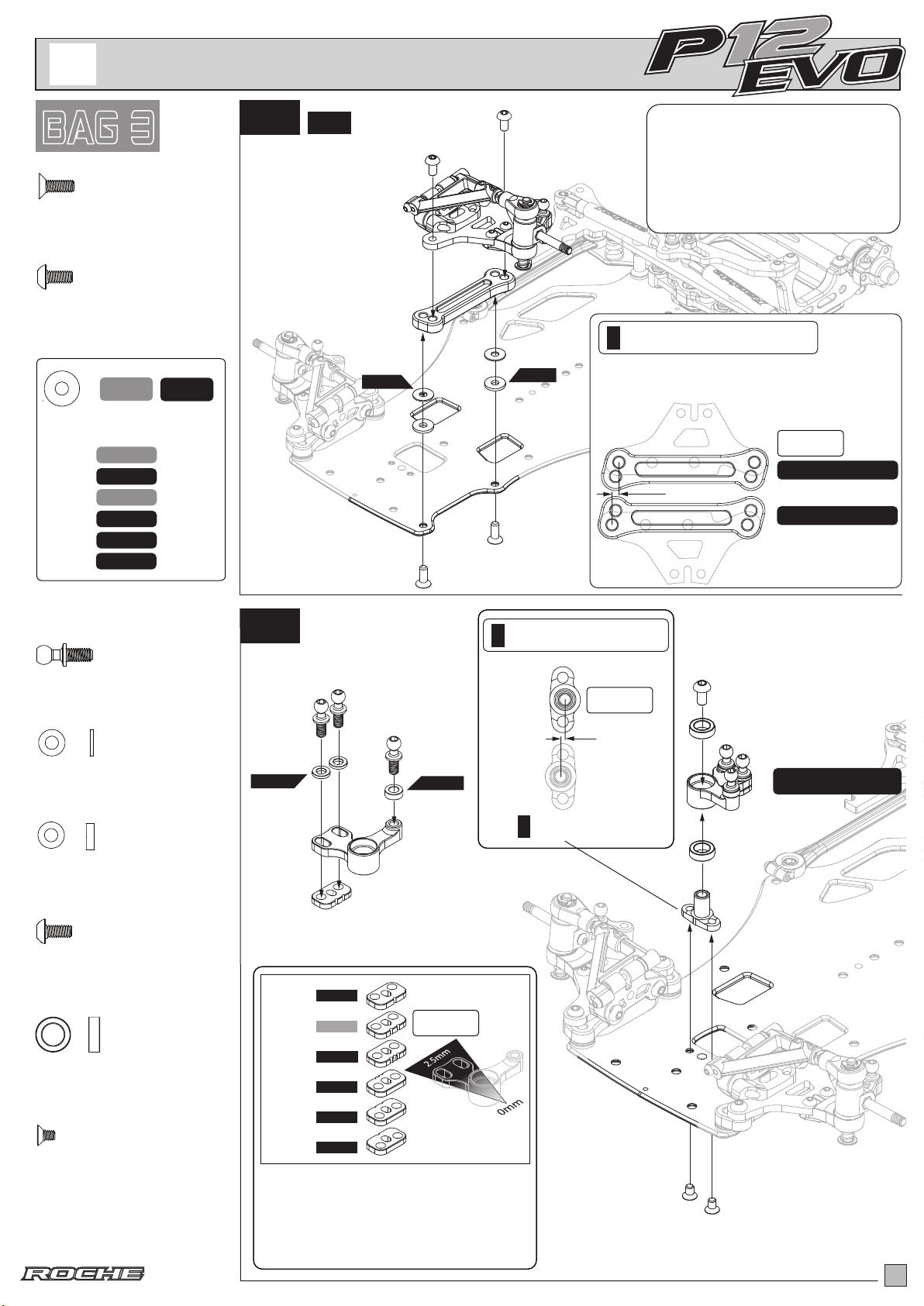

FRONT SUSPENSION+
4
BAG 3
Open Bag 3
袋3を開く
16
17
フロントサスペンション
7
330016 x 2
Front Axle (Spring Steel)
フ ロントアクス ル
530011 x 2
M2.5x4mm Roundhead Screw
ボタンビス M2.5ｘ4mm
330016
310094
530011
340036
Steering Knuckle, Left/Right
ステアリングブロック(L/R)
18
330018 x 2
M3x15 Turnbuckle (Spring Steel)
ターンバックル 15mm
310004 x 4
Pivot Ball, Front Suspension
アルミピボットボール
330018
310004
340034
Front Upper Arm Eyelet
アイレット
340034
Upper Arm
アッパーアーム
X2
X2
!
NOTE PIVOT BALL DIRECTION
アルミピボットボールの向きに注意
3.3mm
DOWN DOWN
LEFTRIGHT
19
530052
340178
Front Lower Arm Pivot
ロアアームピボット
310182
Aluminum Front Upper Bulkhead
アルミフロントアッパーサスブロック
BUILD L/R SIDES
左右を組み立てます
BUILD L/R SIDES
左右を組み立てます
!
NOTE DIRECTION
向きに注意
!
NOTE DIRECTION
向きに注意
!
NOTE DIRECTION
向きに注意
X2 BUILD L/R SIDES
左右の組み立てます
X2 BUILD L/R SIDES
左右の組み立てます
(右) (左)
LEFTRIGHT
(右) (左)
OPTION
#340057
Steering Knuckle Set, Hard
ステアリングブロック(ハード)
OPTION
#340055
Upper Arm / Front Upper Arm Eyelet, Hard
アッパーアーム/アイレット(ハード)
#350042
Titanium M3x15mm Turnbuckle
ターンバックルM3x15mm(チタン)
OPTION
310094 x 2
Aluminum 4.3x10mm Ballstud
六角穴付ロッドエンドボール（4.3x10mm）
530052 x 4
M2.5x6mm Roundhead Screw
ボタンビス M2.5ｘ6mm
310004
320183
Graphite Front Lower Arm, Left
グラファイトロアアーム(L)
320184
Graphite Front Lower Arm, Right
グラファイトロアアーム(R)
10
5
0
UPPER ARM REACTIVE CASTER BLOCK SETTING
5 DEGREE REACTIVE CASTER IS THE BASIC SETUP
INCREASE ANGLE WILL GIVE MORE ENTRY STEERING, LESS MID-CORNER STEERING.
LESS ANGLE WILL MAKE MORE CONSISTANT THROUGH THE CORNER.
可 変キャスターブロックの セッティング
標準セッティングは５°を使用してください。
１０°を使用しますとステアリングの初期反応は良くなりますが,後半曲がりにくくなります。
０ °を 使 用しますとより自 然な 曲 がり方をします。
530039 x 4
M3x5mm Flathead Screw
皿ビスM3×5mm
530039
530013 x 4
M3x8mm Roundhead Screw
ボタンビスM3ｘ8mm
OPTION
#340056
Front Upper Arm Caster Block, Hard
キャスターブロック(ハード)
530013
340035
Front Upper Arm Caster Block
キャスターブロック

FRONT SUSPENSION+
4
BAG 3
20
21
フロントサスペンション
8
330019 x 2
Kingpin
キングピン
330163 x 2
Front Springs (Soft)
フロントスプリング(ソフト)
X2
X2
22
BUILD L/R SIDES
左右を組み立てます
BUILD L/R SIDES
左右を組み立てます
X2 BUILD L/R SIDES
左右を組み立てます
530017 x 4
M2.5 E-Clip
キングピン用Eリング
530020 x 10
King Pin Shim, M3.2x0.4
キングピンシム（0.4mm）
Part No.
330163 Soft (0.45mm x 4.5 coils) Silver ソフト
330164 Medium (0.5mm x 4.5 coils) Gold ミディアム
330015 Hard (0.55mm x 5.25coils) Pink ハード
Front Spring フロントスプリング
330019
330163
530017
Open Bag 3
袋3を開く
530020
530020
530017
MOVE FREELY
軽く動くように
ENSURE KINGPIN SMOOTH MOVEMENT.
!
キングピンが軽く動くか確認してください。
X3
X2
OPTION
#330107
Kingpin, Titanium Coated
チタンコートキングピン
CASTER ADJUSTMENTS
ADJUST THE CASTER ANGLE BY 0.8mm/1.2mm SHIMS IN DIFFERENT POSITION ON THE CASTER BLOCK. -3.25 DEGREE CASTER IS
THE BASIC SETUP.
INCREASE CASTER ANGLE
SUITABLE ON SMOOTH, HIGH TRACTION SURFACES.
LESS CASTER ANGLE
SUITABLE FOR SLIPPERY, INCONSISTENT AND ROUGH SURFACES.
キャスター調整は0.8mmと1.2mmのシムで調整します。標準は3.25°（真ん中の図を参照）です。
キャスター角を増やす
基本的にはフラット且つハイグリップ路面に良い結果が出ます。
キャスター角を減らす
基本的にはバンピー且つローグリップ路面に良い結果が出ます。
キャスター角調整
1.80 3.25 6.15
1.2mm 0.8mm 0mm
310028
0.8mm
310028
1.2mm
INITIAL SETTING
初期設定
330017 x 2
2mm Upper Hinge Pin
ヒンジピン
310028 x 2
Aluminum Caster Spacer. 0.8mm
キャスタースペーサー（0.8mm）
530009 x 2
M2x4mm Roundhead Screw
ボタンヘッドビスM2ｘ4mm
310028 x 2
Aluminum Caster Spacer. 1.2mm
キャスタースペーサー（1.2mm）
#330106
2mm Upper Hinge Pin, Titanium
チタンコートアッパーヒンジピン
OPTION 330017
530009
MOVE FREELY
軽く動くように
ENSURE UPPER ARM SMOOTH MOVEMENT.
!
アッパーアームがスムースに動くか確認してください。
!
NOTE DIRECTION
向きに注意

FRONT SUSPENSION+
4
BAG 3
23
フロントサスペンション
9
X2
24
BUILD L/R SIDES
左右を組み立てます
530007 x 4
M3x8mm Flathead Screw
皿ビスM3×8mm
Alum Height Adjust Spacer
フロントサスブロックスペーサー
Open Bag 3
袋3を開く
0.5mm
#310032
1.0mm
#310130
0.75mm
#310131
1.25mm
#310132
1.75mm
530007
510012
RIDE HEIGHT ADJUSTMENT
車高調整
THE NUMBER OF SHIMS TO ADJUST THE RIDE HEIGHT
OF CHASSIS, SO DETERMINE THE PROPER AMOUNT
OF SHIMMING BASED ON TIRE DIAMETER.
タイヤの直径やコースの状況によって
シムの枚数で車高を調整してください。
530012 x 1
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
LONG WHEELBASE
ロングホイールベース
SHORT WHEELBASE
ショートホイールベース

!
WHEELBASE ADJUSTABLE (+/-2mm)
ホイールベースの調整（フロント側）
INITIAL SETTING
初期設定
WHEELBASE IS ADJUSTABLE BY DIFFERENT ORIENTATION
OF FRONT LOWER BULKHEAD
フロントロアバルクヘッドの向きでホイールベースの調整が 行えます。
+/-2mm
#310031
#310050
2.0mm
530012 x 4
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
OPTION
x 4
x 4
KIT
310031
0.5mm
310032
1.0mm
310181
Aluminum Front lower Bulkhead
アルミフロントロアサスブロック
310065 x 3
Aluminum 4.3x12.7mm Ballstud
六角穴付ロッドエンドボール（4.3x12.7mm）
510024 x 1
M3x5.5x2.0mm Spacer, Red
3ｘ5.5ｘ2.0mmスペーサー
510029 x 2
M3x5.5x1.0mm Spacer, Red
3ｘ5.5ｘ1.0mmスペーサー
2.0mm
1.0mm
510024
510029
310065
310065
210148
Aluminum Bellcrank
アルミステアリングクランク
#210149
ACKERMAN ADJUSTMENT
アッカー マンの 調整
DIFFERENCE DIRECTION OF ACKERMAN PLATE TO
ADJUST THE ACKERMAN.
アッカーマンプレートの 向 きを変えてアッカー マンの 調 整 出 来ます。
#210150 INITIAL SETTING
初期設定
210149 - 210151
Aluminum Ackerman Plate
アッカーマンプレート
2.5mm
2.0mm
#210151 1.5mm
#210151 1.0mm
#210150 0.5mm
#210149 0mm
510012
530012
610009 x 2
M3x6mm Roundhead Screw
ベアリング5x8x2.5mm
530057 x 2
M2.5x4mm Flathead Screw
皿ビスM2.5×4mm
530057
610009
610009
210152
Aluminum Steering Post
ラルミンステアリングポスト
+/-1mm
INITIAL SETTING
初期設定
!
STEERING POST ADJUSTABLE
ンステアリングポスト の調整
!
NOTE DIRECTION
向きに注意
MOVE FREELY
軽く動くように

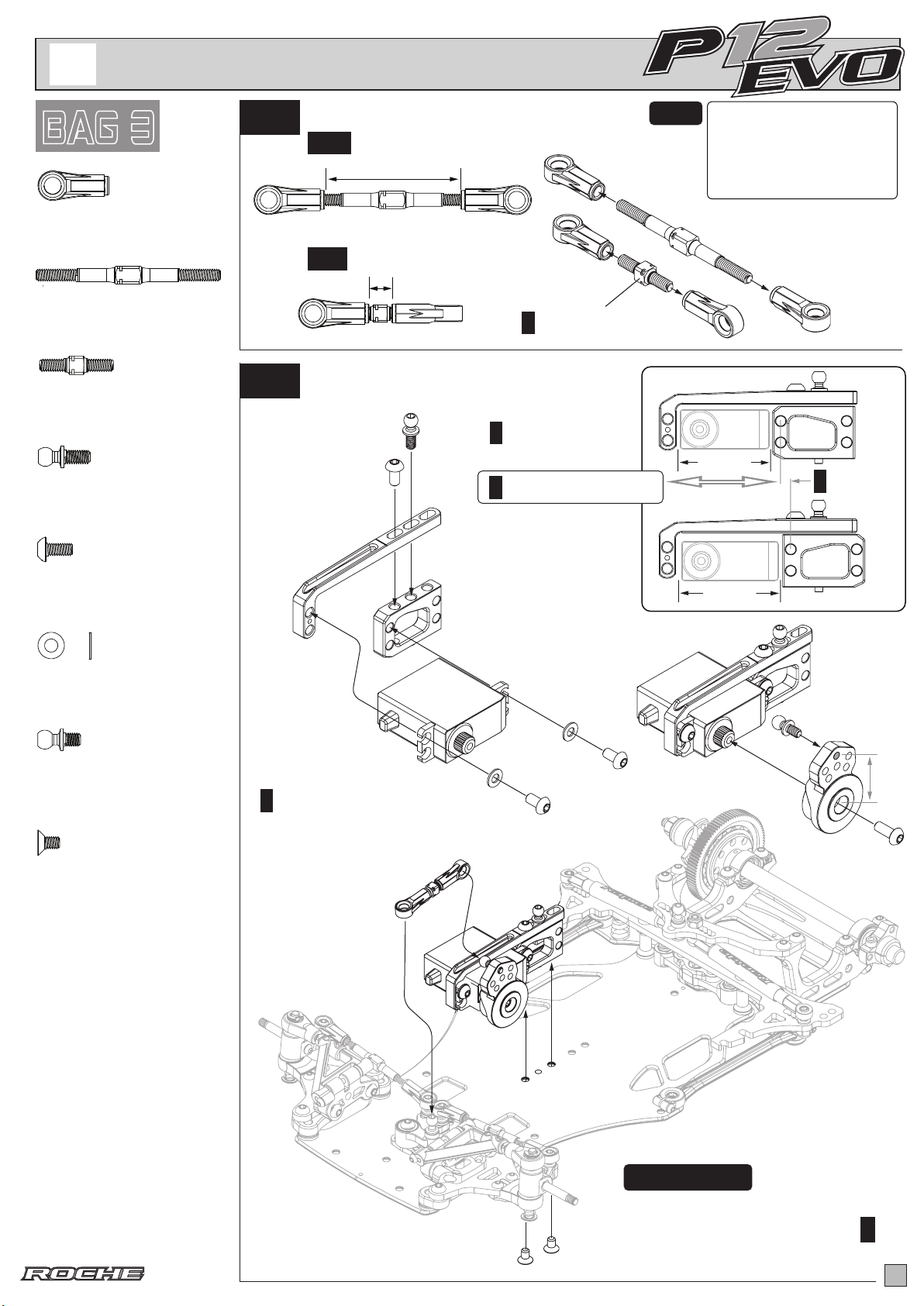

SERVO INSTALLATION
5
BAG 3
25
サーボの搭載方法
10
530005 x 2
M3x5x0.5 Spacer
3ｘ5ｘ0.5mmスペーサー
X2
26
BUILD TWO TURNBUCKLES
ステアリングロッド1組の組み立て
340029 x 6
Plastic Ball Cup, Long
ロッド エ ンド
310134 x 2
Aluminum 42mm Turnbuckle, Black
アルミターンバックル42mm
Open Bag 3
袋3を開く
310066 x 1
Aluminum 4.3x11.8mm Ballstud
六角穴付ロッドエンドボール（4.3x11.8mm）
31.5mm
!
NOTE DIRECTION
向きに注意
SERVO INSTALLATION
サーボの搭載方法
340029
310134
310169
MOVE FREELY
軽く動くように
ENSURE BALL CUPS MOVE FREELY ONCE
SNAPPED ON TO THE BALLSTUD.
!
ロッドエンドをロッドエンドボールに取り付けた際に
軽く動 くか 確 認してくだ さい 。
OPTION
#350043
Titanium M3x42mm Turnbuckle
ターンバックル42mm(チタン)
210147
Aluminum Shock Mount Brace
アルミショックマウントブレース
SERVO, SERVO SAVER AND
SCREW ARE NOT INCLUDED
サーボ、サーボセイバー及びサーボセイバー用
取り付けビスは付属していません。
!
X 1 BUILD ONE TURNBUCKLE
サーボリンケージを一つ作ってください。
6.5mm
#350042
Titanium M3x15mm Turnbuckle
ターンバックル15mm(チタン)
310169 x 1
Aluminum 16mm Turnbuckle, Black
アルミターンバックル16mm
530012 x 3
M3x6mm Roundhead Screw
ボタンビスM3ｘ6mm
310066
530012
210146
Aluminum Servo Mount
アルミサーボマウント
530012
530005
310094
19mm
28-31mm
!
NOTE DIRECTION
向きに注意
31-33mm
!
TURNABLE
変更可能な
SLIDE 滑る
!
SERVO MOUNT ADJUSTABLE
アルミサーボマウント の調整
530039 x 2
M3x5mm Flathead Screw
皿ビスM3×5mm
530039
310094 x 1
Aluminum 4.3x10mm Ballstud
六角穴付ロッドエンドボール（4.3x10mm）

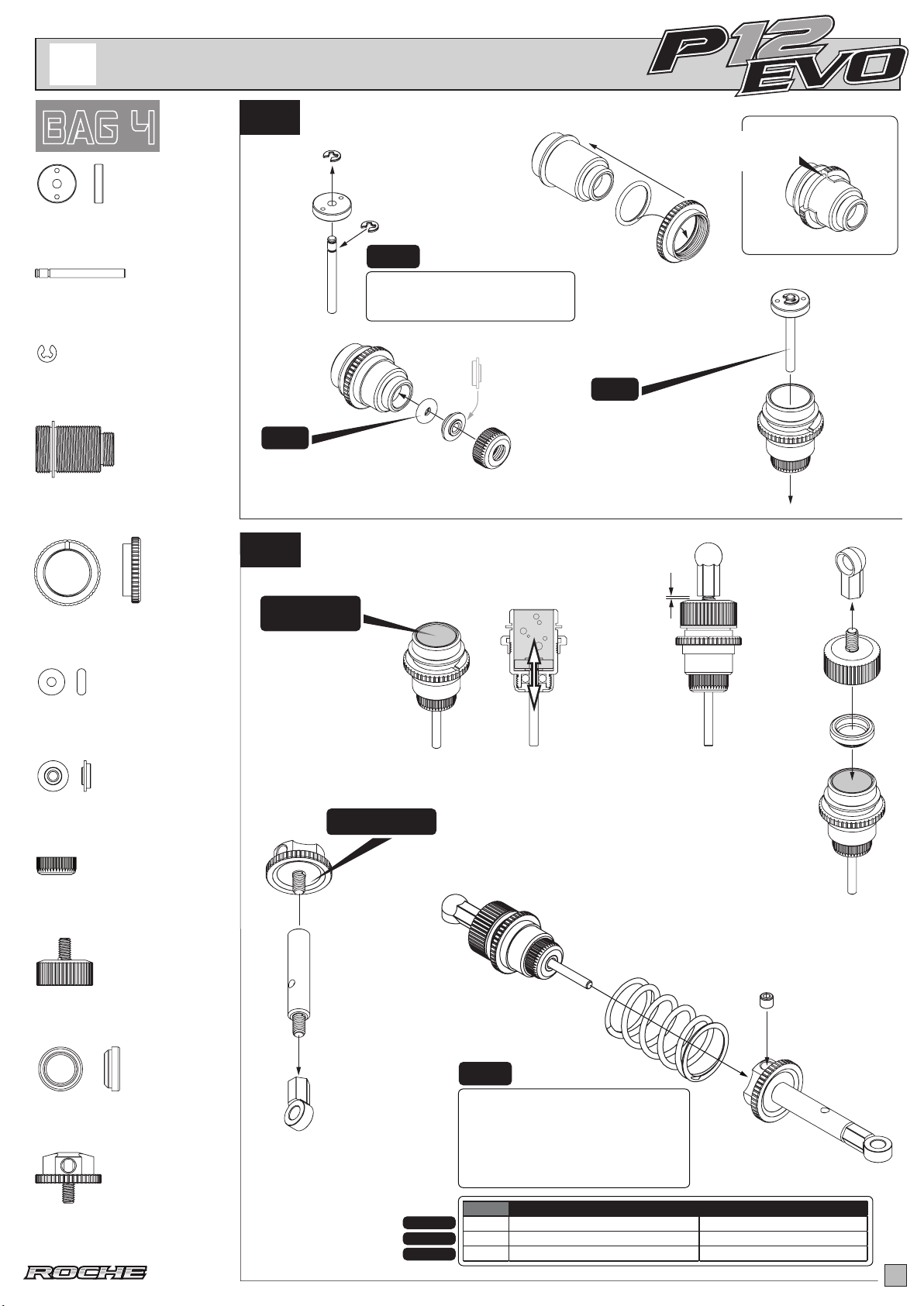

DVS--W SHOCK ASSEMBLY
6
BAG 4
27
リアセンターショックの組み立て
11
310121 x 1
DVS-W Aluminum Shock Body
リアセ ンタ ー ショック シリンダ ー
28
310123 x 1
DVS-W Shock Piston (2 Holes)
2個穴ピストン
310123 x 1
DVS-W Shock Shaft
リアセ ンタ ー ショック シャ フト
Open Bag 4
袋4を開く
310123
530018 x 2
M1.5 E-Clip
1.5Eリング
340010 x 1
M2x6x1 O-ring
Oリング(M2x6x1mm)
310121 x 1
DVS-W Aluminum Spring Adjuster
アルミセンターショックスプリングアジャストナット
DVS-W SHOCK PARTS
リアセンターショックパ ーツ
DVS-W SHOCK ASSEMBLY
リアセンターショックの組み立て
OIL
FILL SMALL AMOUNT OF
SHOCK OIL ONTO THE O-RING.
少量のダンパーオイルを
Oリングに 塗ってください。
450
EXTEND THE SHOCK
SHAFT COMPLETELY.
FILL THE SHOCK OIL
INTO SHOCK BODY.
ショックシャフトを
全て伸ばしてから
ダンパーオイルをシリンダー
一杯になるまで入れてください。
MOVE THE SHAFT UP
AND DOWN SLOWLY
TO REMOVE ALL AIR
BUBBLES.
310123 x 1
Micro Shock Bottom O-ring Guard
リアセ ンタ ー ショック ボト ム Oリング ガ ード
340124 x 1
DVS-W Shock Body Oil Sealer Cap
シリコンダイヤフラム
310121 x 1
DVS-W Shock Spring Retainer
センターショックスプリングリテーナー
310121 x 1
Aluminum Micro Shock Bottom Cap
アルミセンターショックキャップナット
310121 x 1
DVS-W Aluminum Shock Cap
アルミセンターショックキャップ
310123
530018
310121
310121
340138
M11x13x1 O-ring
Oリング(M11x13x1mm)
340010
310123
310121
340030
Plastic Ball Cup, Short
ロッド エ ンド
530015
M3x3mm Set Screw
イモネジM3ｘ3mm
OIL
FILL SMALL AMOUNT OF
SHOCK OIL ONTO THE SHAFT.
少量のダンパーオイルを
シャフト に 塗 ってくだ さ い 。
WHEN INSTALLING OIL SEALER
CAP ONTO SHOCK BODY,
EXCESS OIL WILL LEAK OUT
FROM THE FILLED SHOCK BODY.
SHOCK OIL
CST
(NOT INCLUDED )別売
ショックキャップを取り付 ける際に
余分なダンパーオイルが
シリンダーから溢れてきます。
ショックシャフトを
ゆっくり上 下に動 かし
ダンパーオイル内の
気泡を抜いてください。
1mm
310180
Shock Extension Shaft (23mm)
延長シャフト(23mm)
310121
340030
310121
340124
INSERT THE O-RING INTO THE GROOVE.
Oリングを溝に入れてください。
OPTION
#330133
DVS-W Shock Shaft, Titanium Coated
マイクロショックシャフト（チタンコート）
Part No. Rapide DVS-W Center Damper Springs センターショック スプリング
330126 DVS-W Center Damper Spring (Soft) センターショック スプリング (ソフト)
330127 DVS-W Center Damper Spring (Medium) センターショック スプリング (ミディアム)
330128 DVS-W Center Damper Spring (Hard) センターショック スプリング (ハード)
OPTION
OPTION
KIT
330127
LOCK SCREW
着つく締め付ける
OPTION
#340125
DVS-W Shock POM Pistion Set (3/4 Holes)
3個穴/4個穴ピストン
#310146
DVS-W Shock Spring Retainer (2mm oset)
センターショックスプリングリテーナー(2mm)

INSTALL BATTERY STOPPER WHEN PUT
BATTERY ON FORWARD POSITION
バッテリーを前方の位置で使用する際には
バッテリーストッパ ー を 取り付 けてくだ さい。
BATTERY POSITION バッテリー 位 置

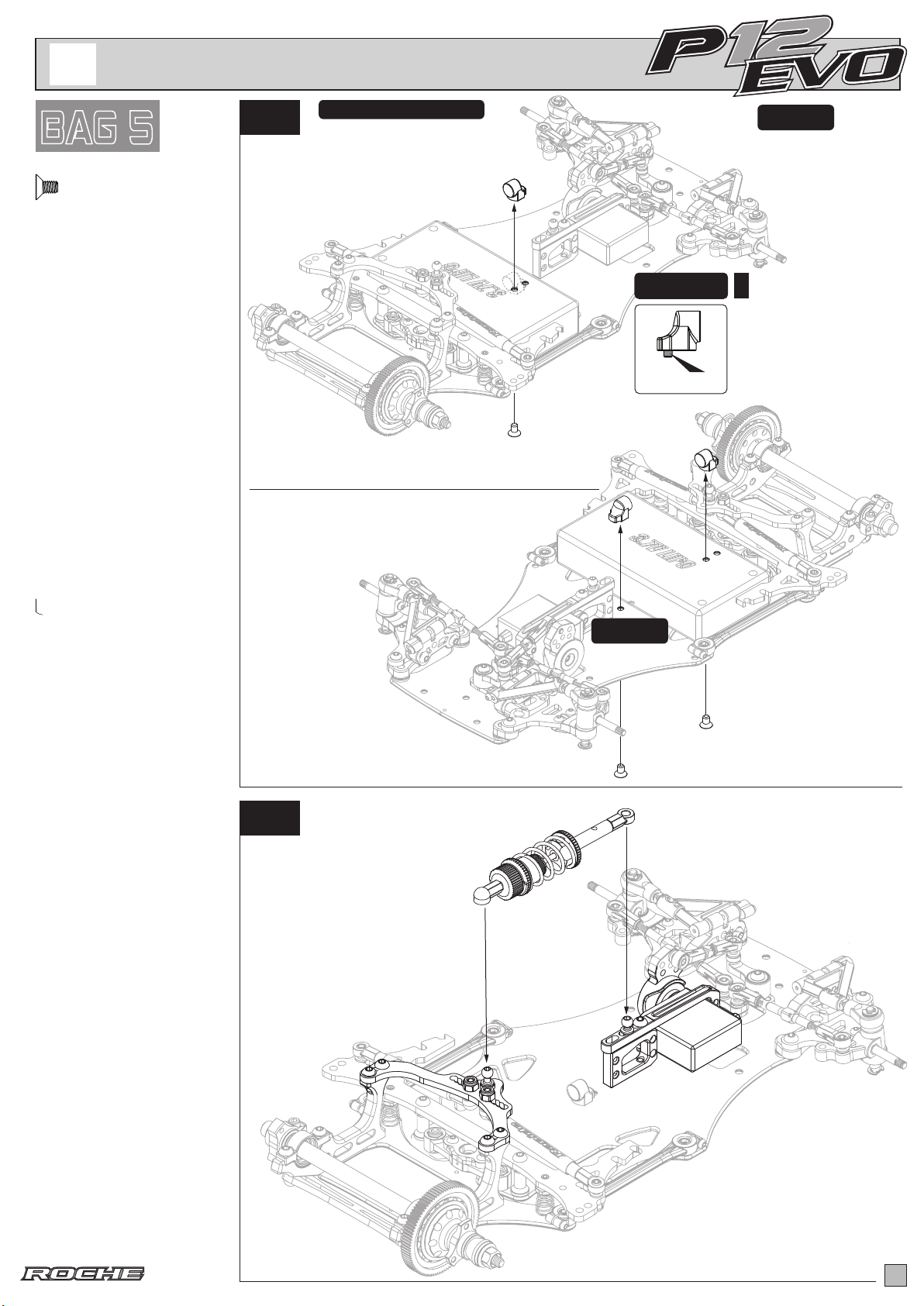

DVS -W SHOCK INSTALLATION
6
BAG 5
29
リアセ ンタ ー ショック 取り付 け 方 法
12
30
Open Bag 5
袋4を開く
DVS-W SHOCK INSTALLATION
リアセ ンタ ー ショック取 り付 け 方 法
530039 x 2
M3x5mm Flathead Screw
皿ビスM3×5mm
530039
!
NOTE
注意
CUT 切り取る
340090
Rapide F1 Steering Stopper
F1ステアリングストッパー
530039
基本的にはバッテリーを
後方の位置で使用してください。
BACKWARD
後方
RECOMMENDED PUT BATTERY
ON BACKWARD AS BASIS SETUP
FORWARD
前方

BODY POST AND TIRE INSTALLATION
7
BAG 5
31
ボ ディー マウントとタイヤ の 取り付 け 方 法
13
530036 x 8
Body Clips
ボ ディピ ン
Open Bag 5
袋5を開く
530036
BODY POST
ボ ディー マ ウント
240014 x 4
Body Post
ボ ディマウント
340037 x 4
M2.5x4 O-ring
Oリング(M2.5x4mm)
QUICK ADJUSTMENT ON BODY FORWARD/BACKWARD
(+/-1.5mm) POSITION BY XENON RACING DESIGN
OFFSET BODY POST.
530003
530012 x 2
M3x8mm Roundhead Screw
ボタンビスM3ｘ8mm
530007 x 3
M3x8mm Flathead Screw
皿ビスM3×8mm
NOTE
注意
BASIC SETUP
基 本 セ ット
ゼノンレーシング製オフセットボディーマウントを
使用しているため簡単にボディーを前後(+/-1.5mm)
に 調 整する事 がで きます。
530006
340037
530007
340037
220153
Graphite Front Lower Bumper
グラファイトフロントバンパー
530003 x 3
M3 Locknut
M3ナイロンナット
530012
530036
530006
240154
Urethane Foam Bumper
ウレタンバンパー
530006 x 2
M3x6mm Flathead Screw
皿ビスM3×6mm

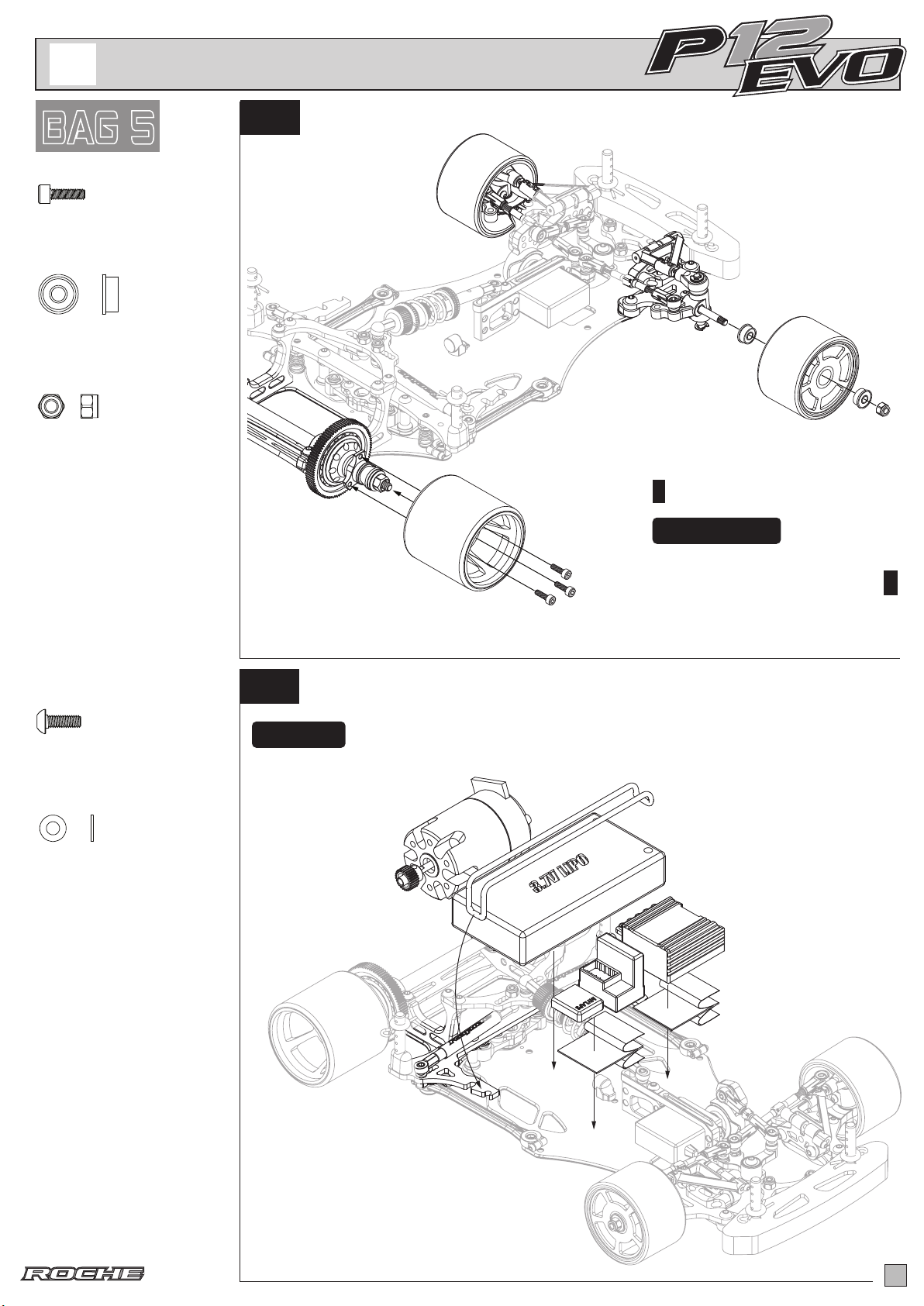

MOTOR AND ELECTRIC ITEMS
8
BAG 5
32
モーターとメカ類
14
Open Bag 5
袋5を開く
BATTERY
(NOT INCLUDED)
SPEED CONTROLLER
(NOT INCLUDED)
DOUBLE TAPE
(NOT INCLUDED)
530005 x 2
M3x5x0.5 Spacer
3ｘ5ｘ0.5mmスペーサー
バッテリー（ 別 売 ）
両面テープ(別売）
スピードコントローラー(別売)
MOTOR (NOT INCLUDED)
モーター(別売）
INSTALL MOTOR BY 3x8mm
ROUNDHEAD SCREWS AND
M3x5x0.5mm SPACERS.
NOTE
注意
M3ｘ8mmボタンビスと
M3x5x0.5mmスペーサーを使って
モーターを取り付けてください。
240068
Battery Holder O-Ring
Oリング 
TIRES INSTALLATION
タイヤの 取り付け
!
MOVE FREELY
DON’T OVER TIGHTEN THE M3 LOCKNUT.
ENSURE THE FRONT WHEEL TURN FREELY.
軽く動くように
M 3ナイロンナットの 締め すぎに 注 意してください 。
フロ ントタイヤ が 軽く回るかを確認してください。
!
TIRES ARE NOT INCLUDED
タイヤは別売です。
530002
530003
610001
33 TIRES INSTALLATION
タイヤの 取り付け
610001 x 4
Bearing 1/8 x 5/16, Flanged
フランジ付ベアリング1/8x5/16インチ
530003 x 2
M3 Locknut
M3ナイロンナット
530002 x 6
M2.5x8mm Cap Head Screw
キャップビスM2.5ｘ8mm
530012 x 2
M3x8mm Roundhead Screw
ボタンビスM3ｘ8mm
RECEIVER
(NOT INCLUDED)
受信機(別売）

#340154
#530008
#310177
#530003
OPTION :
#330166
SIDE SPRING, MED
#330022
SIDE SPRING, HARD
#530052
#340154
EXPLODED VIEW
#330164
FRONT SPRING, MED
#330015
FRONT SPRING, HARD
OPTION :
#410007
#430008#430008
#610004
#430008
#610002
#440001
#610003
#410027
#610002
#410004
#430006
#510004
#210156
#210157
#340155 (SHORT)
OPTION : #340156 (LONG) #530010
#530039
#530039
#310177
#530006
#210160
#220155
#210048
#530016
#310066
#530003
#530012
#310129
#310066
#530003
#510024
#220159
#310066
#340030
#530016
#310007
#310007
#340030
#530012
#530012
#210011
#610002#610002
#410011
#530002
#530002
#340037
#340035
#340034
#340036
#310094
#530011
#330016
#310004
#330018
#340034
#530020
#530052
#530013
#330019
#330163
#530017
#530009
#310028
#310028
#530039
#340029
#530012
#210147
#310094
#510024
#210148
#530005
#340029
#310123
#310123
#310123
#340010
#310121
#310121
#310121
#310121
#310121
#530018
#340124
#340030
#340138
#330127
#310180
#340030
#530015
OPTION :
#330126
DVS-W CENTER SPRING, SOFT
#330128
DVS-W CENTER SPRING, HARD
#330179
#210146
#410028
#530036
#220153
#240014
#530007
#530003
#610001
#530013
#530020
#530003
OPTION :
#210032
Alum Axle Height Adjuster
(0.25/1.25mm)
#210033
Alum Axle Height Adjuster
(0.5/1.0mm)
#240154
#310004
#330017
#310182
#220158
#330165
#530036
#340090
#410011
#310134
#240014
#340037 #310169
#530012
#530057
#210152
#610009
#210149
#210150
#210151
#310065
#530012
#510029
#310065
#310031
#310032
#310181
#320183(LEFT)
#320184(RIGHT)
#340178
#410032
#530003
#240068
US SPEC
#530006

REACTIVE CASTER
可変キャスター
SET UP SHEET
DRIVER NAME
ドライバー
DATE
日付
CONDITION
路面
TRACK
コース
TEMP. 温度
TRACTION
路面グリップ
CARPET ASPHALT
HIGH 高い LOW 低い
AIR 気温 TRACK 路面温度
/ /
EVENT
大会名
BEST LAP TIME
ベ ストラップ
QUALIFYING POSITION
予選順位
FINAL POSITION
決勝順位
RIDE HEIGHT 車高 RIDE HEIGHT 車高 RIDE HEIGHT 車高
SHOCK SPACER
セ ンタ ー ショックス ペ ー サ ー
/mm
/mm /mm /mm
/mm
DROOP リバウンド
/mm
FRONT REAR
UPRIGHT SPACER
ステアリングスペーサー
/mm
SIDE DAMPER TUBE
ロールダンパーチューブ
OIL ダンパーオイル
/CST
DVS-W SHOCK
リアセンターショック
OIL ダンパーオイル
LENGTH プリロ ード
/mm
REBOUNDリバウンド
%
PISTON ピストン (HOLES 穴)
3 HOLES2 HOLES
LONG WHEELBASE
ロングホイールベース
WHEELBASE ADJUSTABLE
ホイールベースの調整（フロント側）
SHORT WHEELBASE
ショートホイールベース

CASTER SPACER
キャスター角
1.2mm 1.80
10
5
0
0mm
0.8mm 3.25
6.15
0510
SIDE SPRING
サイドスプリング
S M H
WIDTH 全幅
/mm
/mm
WIDTH 全幅
TOE ANGLE トー角
+
CAMBER キャンバー角
°
FRONT SPRING フロントスプリング
MEDIUM
ミディアム
SOFT
ソフト
HARD
ハード
HEIGHT SPACERS
ハイトスペーサー
/mm
OTHERS
その他
DIFF SETTING
デフセッティング
TIGHT
緊い
MEDIUM
中間
LOOSE
緩い
SIDE TUBE POSITION
ロールダンパーチューブ 位置
SHORT ショート
LONG ロング
TIRE SETTING タイ ヤ セッティング
FRONT
TIRE タイヤ
DIAMETER 直径
/mm
ADDITIVE グリップ 剤
ADDITIVE TIME 時間
/MINS
REAR リア
/mm
/MINS
ADDITIVE AREA 塗り幅
PINON GEAR
ピニオンギア
MOTOR
モーター
SPUR GEAR
スパーギア
ROTOR
ローター
MOTOR TIMING
進角
/mm
TURNS
T
T
FINAL RATIO
ギヤー比
ROLLOUT
指数
BATTERY
バッテリー
ESC
アンプ
BODY
ボ ディー
SETUP
セ ット
MEMO
メモ
VER 1.0 P12EVO
TIRE タイヤ
フロント リア
°
WIDTH SPACERS 車幅スペーサー
/mm
BATTERY POSITION バッテリー 位 置
FORWARD BACKWARD
前方 後方
DIAMETER 直径
ADDITIVE グリップ 剤
ADDITIVE TIME 時間
ADDITIVE AREA 塗り幅
フロント
°
カ ー ペ ット  アスファルト
番
/CST
番
OIL ダンパーオイル
番
/CST
TOTAL WEIGHT
全備重量 /grams
BODY POST POSITION
ボディーマウント位 置
BODY POST POSITION
ボディーマウント位 置
PIVOT BALL SPACER
スペーサー
FR RR/mm
2.0mm -1.1
ALUMINUM AXLE HEIGHT ADJUSTER
アルミアクスルハイトアダプター
M
H
M
H
M
H
SHOCK SPACER
セ ンタ ー ショックス ペ ー サ ー
/mm
MEDIUM
ミディアム
SOFT
ソフト
HARD
ハード
OTHERS
その他
SPRING スプリング
4 HOLES
HEIGHT ADJUSTER
ハイトアダプター
0.25 / 1.25
0.5 / 1.0
0 LW / 1.5
HEIGHT SPACER
ハイトスペーサー
/mm
SHOCK POSITION
センターショック 位置
KIT
+1.5mm
STEERING POST POSITION
ンステアリングポスト 位置
SHIMS シム
/mm
/mm
/mm
ACKERMANN
アッカー マン
2.5
1.5 2.0
1.0
00.5
MAIN CHASSIS
メインシャーシ
GRAPHITE グ ラ ファイト
ALUMINUM アルミ
SIDE LINK
サイドリンク
SHORT ショート
LONG ロング
BALL DIFF
SPOOL
SPACER
クス ペ ー サ ー
/mm
